1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC obrábění

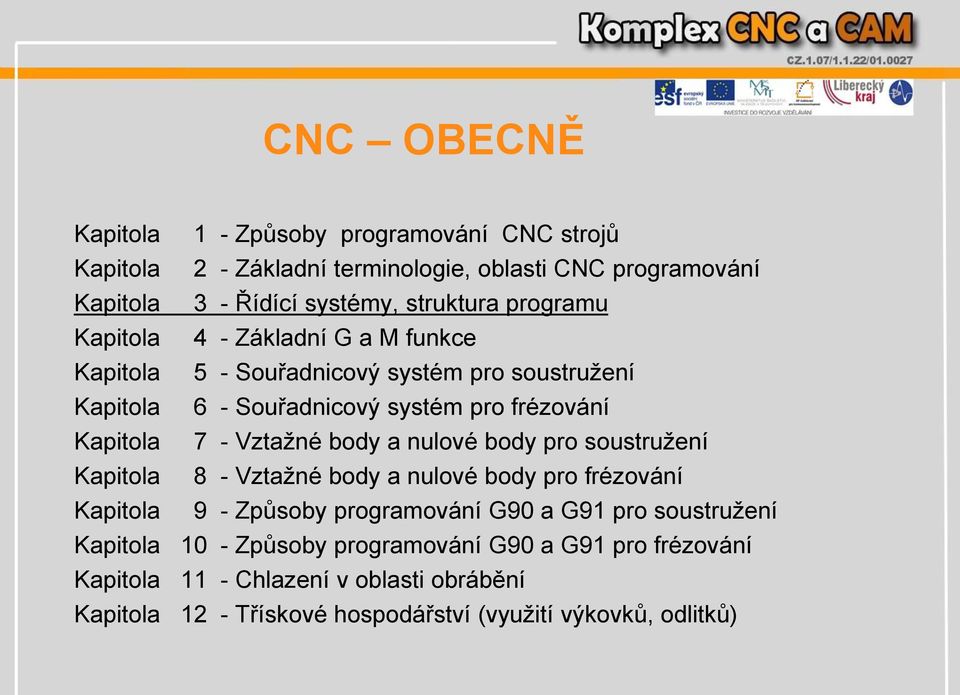

2 CNC OBECNĚ Kapitola 1 - Způsoby programování CNC strojů Kapitola 2 - Základní terminologie, oblasti CNC programování Kapitola 3 - Řídící systémy, struktura programu Kapitola 4 - Základní G a M funkce Kapitola 5 - Souřadnicový systém pro soustružení Kapitola 6 - Souřadnicový systém pro frézování Kapitola 7 - Vztažné body a nulové body pro soustružení Kapitola 8 - Vztažné body a nulové body pro frézování Kapitola 9 - Způsoby programování G90 a G91 pro soustružení Kapitola 10 - Způsoby programování G90 a G91 pro frézování Kapitola 11 - Chlazení v oblasti obrábění Kapitola 12 - Třískové hospodářství (využití výkovků, odlitků)

3 CNC se zabývá problematikou POSUNUTÍ A NASTAVENÍ NULOVÝCH BODŮ ÚPRAVA PROGRAMŮ A OBRÁBĚNÍ PROGRAMOVÁNÍ (psaní programů) KOREKCE NÁSTROJŮ (upínání a nastavení nástrojů)

4 Kapitola 3 Řídící systémy, struktura programu 1/7 Řídící systémy Firmy se zaměřují na určitou oblast: - grafiku - intuitivní ovládání - efektivní řízení stroje (snižování provozních nákladů) - snižování potřebného času pro programování - snižování potřebného času pro obrábění

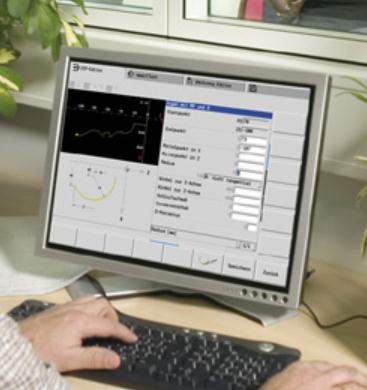

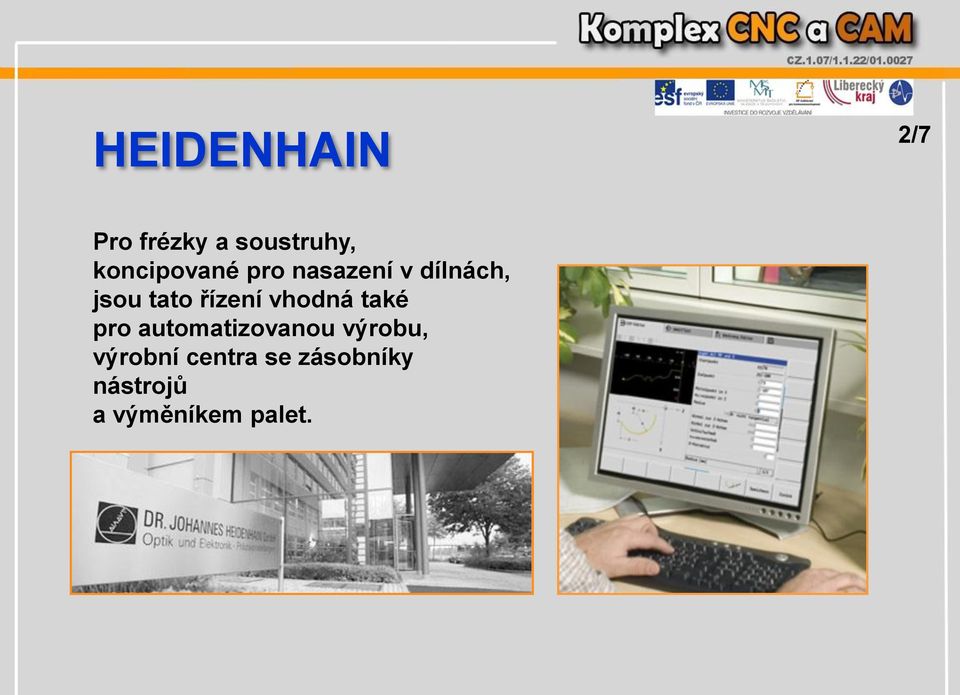

5 HEIDENHAIN 2/7 Pro frézky a soustruhy, koncipované pro nasazení v dílnách, jsou tato řízení vhodná také pro automatizovanou výrobu, výrobní centra se zásobníky nástrojů a výměníkem palet.

6 Solid CAM 3/7 SolidCAM podporuje CAM funkce typu 2 až 5 osé frézování, soustružení, soustružení s poháněnými nástroji pro vícevřetenové stroje a stroje s více obráběcími hlavami, drátové řezání. SolidCAM nejnovější revoluční technologie imachining dokáže uspořit až 70% obráběcího času a dramaticky navýšit životnost nástroje. imachining umožňuje neuvěřitelné úspory a zvýšenou efektivitu CNC frézovacích operací.

7 SINUMERIK 4/7 Snaží se o moderní obslužné obrazovky pro efektivní řízení stroje.

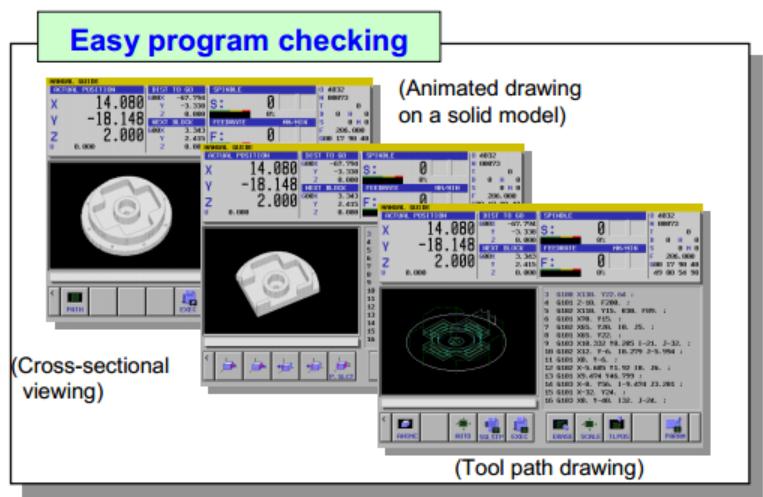

8 FANUC 5/7 Hlavní cíl zvyšování produktivity při programování. (spolehlivost, přesnost, snadná obsluha)

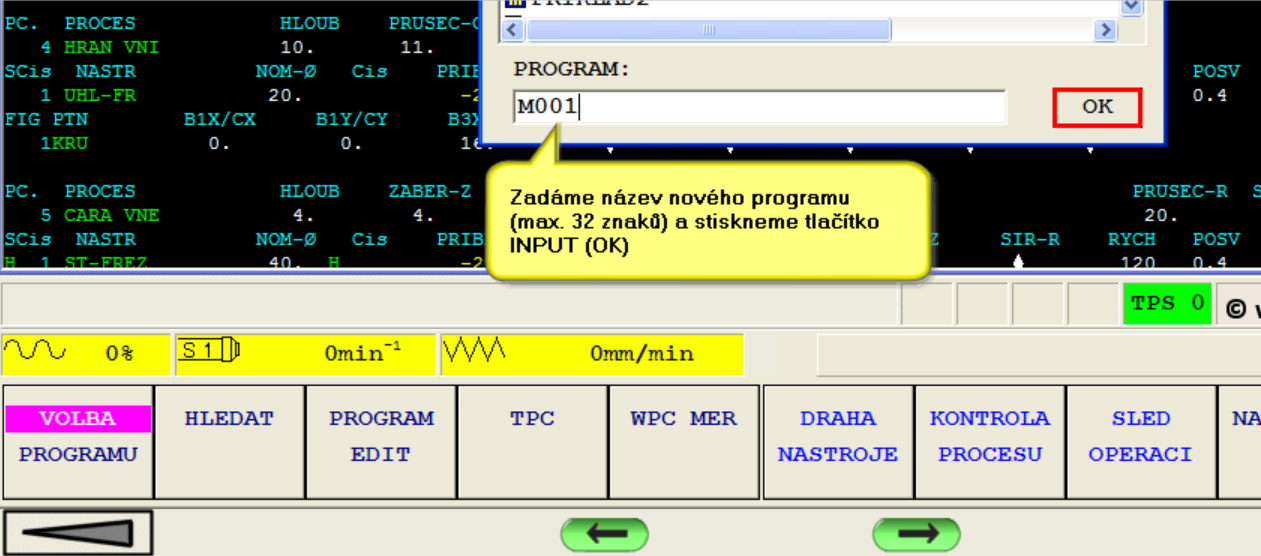

9 MAZAK 6/7 Dialogové programování CNC obráběcích strojů.

10 MITSUBISCHI 7/7 Snižování doby vykonání cyklů, multi-osy řízení a dvoudílné systémy pro kompatibilitu s různými stroji.

11 Struktura programu 1/8 Program je uchováván v řídícím systému jako datový soubor. Výrobci strojů používají řadu programovacích jazyků. Výrobci zachovávají určitou strukturu programu. Programy jsou většinou vzájemně nekompatibilní.

12 Zápis programů jednotlivých výrobců je odlišný. Struktura vět zůstává zachována. Program z bloků (vět) Blok ze slov Slovo adresa a číslo (významová část) 2/8 N 0015 G 00 X20 Z5 soustružení N 0015 G 00 X10 Y15 Z-5 frézování blok slovo adresa číslo

13 NC program 3/8 1. Část NÁZEV příklad A (název, komentář) příklad B (název) 0 BEGIN PGM PLANUM1 MM % ;(UKOS NA KOSTCE) 2 ;FREZA ISCAR, D=25, L=50 3 ;NULA X,Y JE V OSE KUSU 4 ;NULA Z JE NA DOLNI PLOSE.. (informace za středníkem, pouze pro obsluhu, stroj nečte)

14 2. část GRAFIKA (slouží k testování programu bez pohybu stroje) 4/8. 5 BLK FORM 0.1 Z X - 50 Y - 30 Z BLK FORM 0.2 X + 50 Y + 30 Z + 5. Maximální bod grafiky Nulový bod obrobku Minimální bod grafiky

15 3. Část NASTAVENÍ NULOVÉHO BODU (NÁSTROJE, OBROBKU) NATOČENÍ OSY 5/8 příklad A příklad B. 8 ; UHEL SKLONU OSY Q41 N0006 G54 G90 9 FN 0: Q41 = +30 N0007 G58 X0 Z20 10 ; PROMITNUTY UHEL Q43....

16 4. Část NÁSTROJ (JEHO KOREKCE) ŘEZNÉ PODMÍNKY 6/8 příklad A příklad B 14 L Z+Q1 FMAX M92 N0015 T6 D6 15 L A+0 C+0 FMAX M92 N0020 G94 S800 F200 M03 16 TOOL CALL 6 Z S M3 V NC PROGRAMU SE TATO ČÁST NĚKOLIKRÁT OPAKUJE PŘI VÝMĚNĚ NÁSTROJE

17 5. část POPIS GEOMETRIE DRAH (PŘÍMKY, RÁDIUSY) (PODPROGRAMY, OPAKOVÁNÍ ČÁSTÍ PROGRAMU) 7/8 příklad A příklad B 32 CYCL DEF 10.1 IROT N0057 G00 X Y-5 Z30 33 L X-46 Y Z+10 FMAX N0059 Z L Z R0 FMAX N0060 G01 Z-1 F60 35 L Z F5000. N0061 X Y F L X F N0293 G02 X Y-9 U Q12 = Q3 - Q6 ;NAJETI Z PRO X,Y N0294 G01 X Y Q13 = Q7 + Q6 ;BEZPECNA X L96 P1 N0036 G00 X100 Z0 M05...

18 6. část KONEC PROGRAMU (NÁJEZD NÁSTROJŮ NA BEZPEČNOU VZDÁLENOST NEBO DO ZÁSOBNÍKU) 8/8 příklad A příklad B 205 L Y+75 B-30 X+40 R0 FQ0 N0365 G01 X10 Y20 Z L B+0 R0 FMAX N0060 G01 X0 Z L Z+150 R0 FMAX M115 N0065 G00 X0 Z5 208 LBL 0 N0070 G00 X60 Z60 M END PGM PLANUM1 MM N0075 M02

19 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval: Jaromír Kubíček, SPŠSE a VOŠ LIBEREC jaromir.kubicek@pslib.cz
