1 2. Složení Pulley-body Written By: Dozuki System 2019 manual.prusa3d.com/ Page 1 of 31

2 Step 1 Nářadí potřebné k této kapitole Prosím připravte si nářadí k této kapitole: 2,5mm inbusový klíč pro šrouby M3 1.5mm inbusový klíč pro zarovnání matek Čelisťové kleště pro osazení nože Nástroj na měření (volitelný), nejlepší je digitální posuvné měřítko. Step 2 Příprava dílů pro pulley-body Pro následující kroky si prosím připravte: mmu2-pulley-body (1x) Matka M3nS (10x) Matky jsou umístěné na dílu pulleybody, aby byly lépe vidět na fotografii. Není potřeba je umístit stejně, jako na obrázku ;) 2019 manual.prusa3d.com/ Page 2 of 31

3 Step 3 Složení pulley-body (1. část) Vložte shora čtyři matky do dílu pulley-body. Vložte tři matky ze strany dílu pulley-body. Na závěr vložte dvě matky z druhé strany dílu pulley-body. Zkontrolujte správné zarovnání všech matek pomocí 1,5mm inbusového klíče. Step 4 Složení pulley-body (2. část) Na závěr zasuňte 10. matku M3nS do slotu. Zkontrolujte správné zarovnání matky pomocí 1,5mm inbusového klíče manual.prusa3d.com/ Page 3 of 31

4 Step 5 Příprava dílů pro Pulley motor Pro následující kroky si prosím připravte: Podávací kolečko (5x) Šroub M3x10 (4x) Ložisko 625 (1x) Pulley motor* (1x) Filament s délkou cm (1x) Filament není součástí balení, použijte jakýkoliv s průměrem 1,75 mm. Pokud je to možné, použijte rovný filament. Pulley motor není součástí balení MMU1-MMU2 upgrade, viz další krok manual.prusa3d.com/ Page 4 of 31

5 Step 6 Upgrade MMU1 na MMU2 (1. část) Tento krok je platný pouze pro ty, kteří mají upgrade z MMU1 na MMU2. Přeskočte na Step 9 Pro následující kroky si prosím připravte: Spojka hřídelí (1x) Hřídel 5h9x90 (1x) Motor extruderu* (1x) *Použijte motor z rozebraného MMU1. Tento motor není zahrnut v balení MMU1-MMU2 upgrade manual.prusa3d.com/ Page 5 of 31

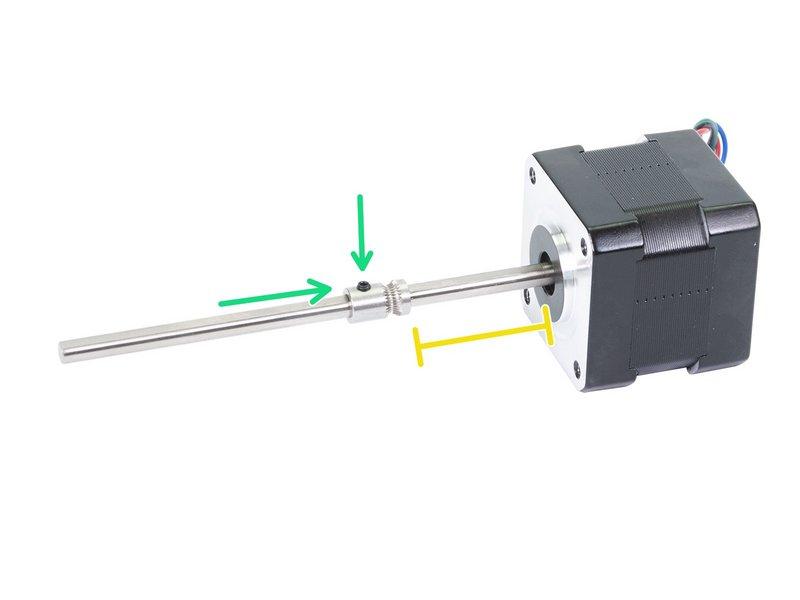

6 Step 7 Upgrade MMU1 na MMU2 (2. část) Tento krok je platný pouze pro ty, kteří mají upgrade z MMU1 na MMU2. Otočte plochou část hřídele ve směru kabelu. Použijte přibalené kleště, abyste vytvořili mezeru mezi motorem a spojkou hřídelí. Pokud chcete být přesní, mezera má být 10 mm. Umístěte spojku hřídelí na kleště a natočte červík proti ploché části hřídele. Utáhněte spodní červík. Lehce zatlačte na shora na spojku hřídelí a ujistěte se, že je spodní červík patřičně dotažen manual.prusa3d.com/ Page 6 of 31

7 Step 8 Upgrade MMU1 na MMU2 (3. část) Tento krok je platný pouze pro ty, kteří mají upgrade z MMU1 na MMU2. Zasuňte hřídel do spojky hřídelí a otočte její plochou část proti červíku ve spojce. Utáhněte červík. Ačkoliv je motor označen Extruder považujte jej od teď za Pulley motor manual.prusa3d.com/ Page 7 of 31

8 Step 9 Nasazení Pulley motoru (1. část) Nejprve se ujistěte, že kabel od motoru směřuje nalevo. Na hřídeli motoru je plochá strana, natočte ji směrem nahoru. Nasuňte první ozubené kolečko na hřídel, ujistěte se, že červík směřuje nahoru (proti ploché části hřídele). Červík následně nepatrně utáhněte. První podávací kolečko by mělo být přibližně 30 mm od černého kroužku na motoru. Neutahujte červík napevno, polohu kolečka budeme ladit později. Nasaďte další podávací kolečka ve stejné orientaci (červík směřuje nahoru). Červíky opět utáhněte jen nepatrně. Přesná pozice každého podávacího kolečka (pulley) bude upravena později manual.prusa3d.com/ Page 8 of 31

9 Step 10 Nasazení Pulley motoru (2. část) Vložte ložisko 625 do dílu pulley-body. Ložisko by mělo přesně zapadnout do připraveného otvoru v tištěném dílu. Nasuňte Pulley motor do tištěného dílu, jeho hřídel nasaďte do ložiska. Kabel od motoru by měl být orientován nalevo, viz druhý obrázek. Zasuňte dva šrouby M3x10 do otvorů na dílu idler-body a nepatrně je utáhněte. Otočte sestavovanou část vzhůru nohama a vložte druhou dvojici šroubů M3X10. Utáhněte je opět jen částečně. Ujistěte se, že je motor řádně usazen (v přímém kontaktu s dílem idler-body), poté utáhněte všechny čtyři šrouby. Utahujte je na kříž (po diagonále) manual.prusa3d.com/ Page 9 of 31

10 Step 11 Doladění podávacích koleček POZOR: Tento krok je naprosto zásadní pro správnou funkčnost multi-materiálové tiskárny. Zarovnání prosím několikrát zkontrolujte!!! Prostrčte filament skrz díl pulley-body jako na obrázku. V případě, že je váš filament prohnutý, natočte jej prohnutím směrem dolu, aby byla část na podávacími kolečky rovná. Upravte pozici podávacích koleček, zuby musí být přímo pod filamentem. Znovu zkontrolujte správné zarovnání vzhledem k zoubkům na podávacím kolečku. Ujistěte se, že je červík stále kolmo na plochou část hřídele a utáhněte jej. Utahujte s rozumem, příliš silným utažením můžete strhnout závit. Opakujte postup na zbylých čtyřech ložiskách manual.prusa3d.com/ Page 10 of 31

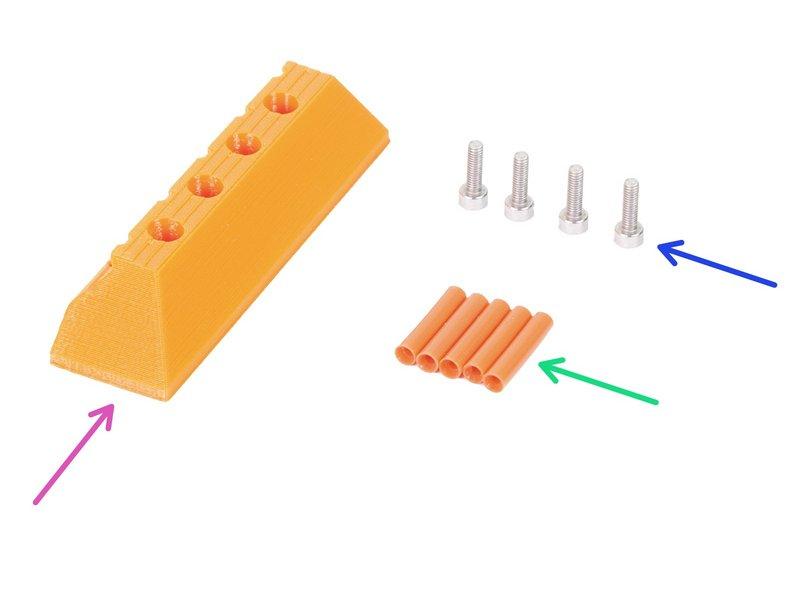

11 Step 12 Příprava dílů pro Front-PTFE-holder Pro následující kroky si prosím připravte: mmu2-front-ptfe-holder (1x) Šroub M3x10 (4x) PTFE 4x2x19 (5x) Poznámka: Jeden z konců trubičky má zahloubení, prosím dejte na to pozor při osazování. Čtěte pozorně instrukce. PTFE trubička může dorazit také v bílé variantě, ale s oranžovou verzí je kromě barvy naprosto shodná manual.prusa3d.com/ Page 11 of 31

12 Step 13 Osazení Front-PTFE-holder Zasuňte PTFE trubičky nadoraz do dílu pulley-body. Přibližně polovina jejich délky bude přesahovat ven. Zahloubené konce trubiček musí směřovat ven!!! Zasuňte díl front-ptfe-holder, horní řada kruhových otvorů je pro PTFE trubičky. Zajistěte díl front-ptfe-holder pomocí čtyř šroubů M3x10. Obrázky v následujících krocích mohou obsahovat starší verzi trubiček, které nemají zahloubení. Step 14 Příprava dílů pro Selector-finda Pro následující kroky si prosím připravte: mmu2-selector (1x) Matka M3nS (6x) Matka M3n (1x) Trubička 5x6x25bt (2x) 2019 manual.prusa3d.com/ Page 12 of 31

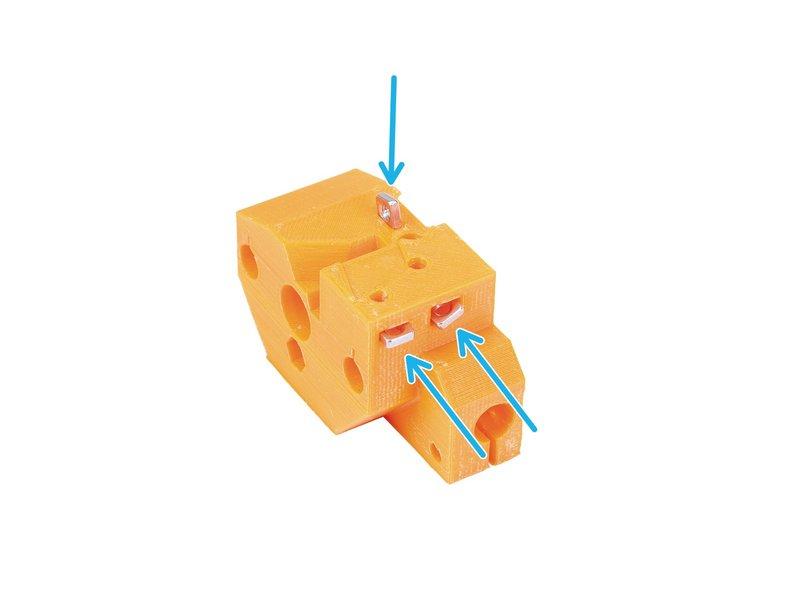

13 Step 15 Montáž dílu selector-finda (1. část) Vložte nadoraz tři matky M3nS do dílu selector-finda. Zkontrolujte správné zarovnání pomoc 1,5mm inbusového klíče. Zasuňte matku M3n dovnitř. Použijte pro to šroub ze sáčku Spare, nebo pokud máte ze stavebnice MK3. Matku zasuňte ručně, kladivo není potřeba. Vložte nadoraz zbývající tři matky M3nS do dílu selector-finda. Zkontrolujte správné zarovnání pomoc 1,5mm inbusového klíče manual.prusa3d.com/ Page 13 of 31

14 Step 16 Montáž dílu selector-finda (2. část) Natočte díl selector-finda jako na obrázku. Otvory pro trubičky jsou větší z této strany. Trubičky zasuňte nadoraz, oba konce by měly být zarovnané s povrchem součástky. Pokud nemůžete zasunout trubičky dovnitř, zkuste s nimi nejprve otáčet a současně tlačit dolů. Poté součástku otočte a zatlačte proti rovnému povrchu. Vyhněte se použití kladiva, kterým byste mohli poničit okraj trubičky! 2019 manual.prusa3d.com/ Page 14 of 31

15 Step 17 Příprava dílů pro selector motor Pro následující kroky si prosím připravte: mmu2-selector-front-plate (1x) Šroub M3x10 (7x) Hlazená tyč 5x120sh 120 mm (2x) Selektor motor (1x) Trapézová matka (1x) Matka je na motoru, sundejte ji ze závitové tyče manual.prusa3d.com/ Page 15 of 31

16 Step 18 Osazení matky Natočte díl selector-finda jako na obrázku, je zde výřez pro matku. Umístěte matku na díl selector-finda, měla by zapadnout do výřezu. Zajistěte matku pomocí dvou šroubů M3x10. V matce jsou celkem čtyři otvory a můžete využít kterékoliv z nich, jsou stejné. Tip: pokud nemůžete dosáhnout na matku M3n, použijte šroub M3x18 ze sáčku s náhradním materiálem a jeho utahováním přitáhněte matku blíže manual.prusa3d.com/ Page 16 of 31

17 Step 19 Osazení Selector-front-plate Natočte díl selector-finda jako na obrázku. Umístěte díl selector-front-plate jako na obrázku a zajistěte ho dvěma šrouby M3x10. V dalším kroku nasadíme nůž, ale mějte u sebe připravené díly z kroku 14, použijeme je brzy manual.prusa3d.com/ Page 17 of 31

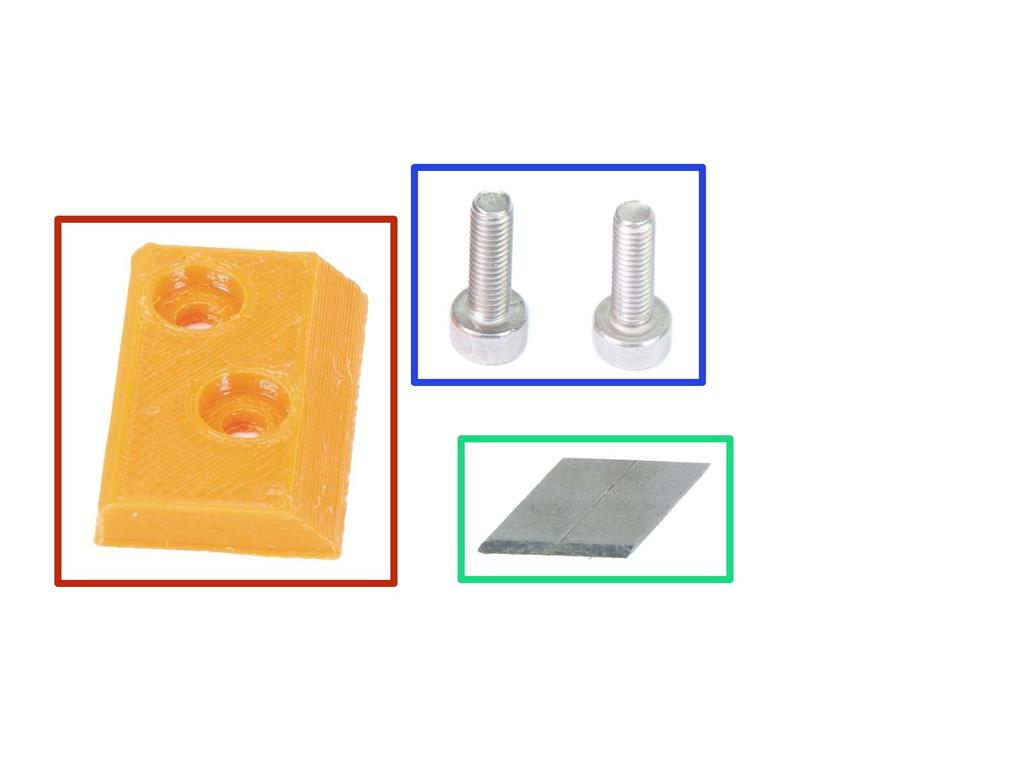

18 Step 20 Příprava dílů pro Blade-holder!!! VAROVÁNÍ: v následujících krocích budete osazovat nůž. Buďte opatrní, můžete se říznout! Použijte kleště, nebo rukavice pro ochranu prstů!!! Pro následující kroky si prosím připravte: mmu2-blade-holder (1x) Šroub M3x10 (2x) nůž (1x) V balení jsou dva nože, jeden je náhradní manual.prusa3d.com/ Page 18 of 31

19 Step 21 Montáž dílu Blade-holder Připravte si díl selector-finda jako na obrázku. Opatrně položte nůž do připraveného výřezu a srovnejte jej s levým horním rohem. Ujistěte se, že ostrá část nože směruje vyznačeným směrem. Umístěte díl blade-holder na nůž a zajistěte ho dvěma šrouby M3x10. Předtím, než je plně utáhnete, ujistěte se, že je čepel řádně usazena. Případně ji opatrně posuňte inbusovým klíčem. Dávejte pozor na tento díl! Čepel přesahuje ven a mohli byste se o ní říznout! 2019 manual.prusa3d.com/ Page 19 of 31

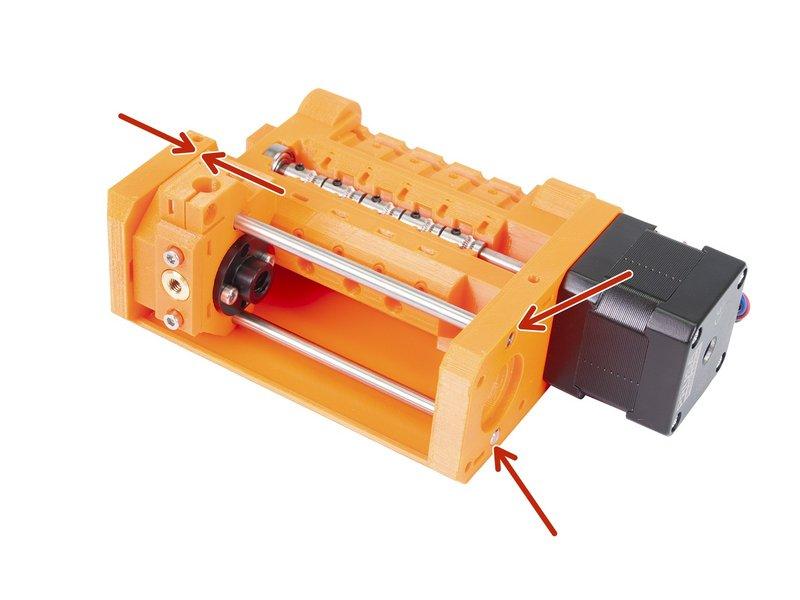

20 Step 22 Osazení Selector motoru (1. část) Před nasazením motoru musíme nejdříve vložit díl selector-finda. Vložte díl selector-finda jako na obrázku. Důležitá je správná orientace, na přesné pozici nesejde. Zasuňte obě hřídele skrz díl pulley-body a díl selector-finda. Ujistěte se, že jsou obě hřídele zatlačené až na konec pulley-body. Jsou zde dva kruhové otvory. Ujistěte se, že jsou hřídele zarovnané s dílem pulley-body a posuňte díl selector-finda zcela doleva manual.prusa3d.com/ Page 20 of 31

21 Step 23 Osazení Selector motoru (2. část) Zasuňte Selector motor a ujistěte se, že kabel směruje nahoru. Zkontrolujte závit na hřídeli, že neobsahuje žádný kus plastu. Jinak byste mohli mít problémy při skládání. Jakmile dosáhnete závitu v matce, přidržte díl selector-finda a začněte otáčet hřídelí po směru ručiček. Otáčejte hřídelí, dokud se motor nedotkne dílu pulley-body. Ujistěte se, že je díl selector-finda zcela vlevo. Zajistěte Selector motor pomocí tří šroubů M3x manual.prusa3d.com/ Page 21 of 31

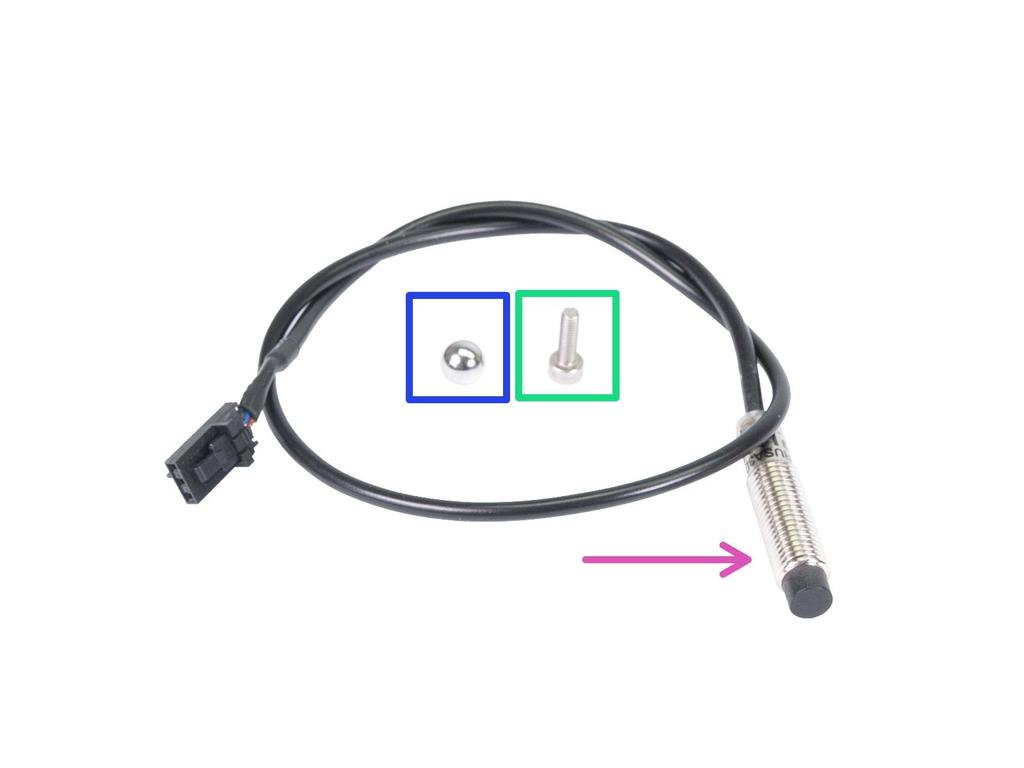

22 Step 24 Příprava dílů pro F.I.N.D.A. senzor POZOR: Tento senzor "F.I.N.D.A." je velmi podobný senzoru P.I.N.D.A., který je osazen v extruderu u běžné Original Prusa i3 MK3. Senzory se však liší vnitřní konstrukcí a nelze je zaměnit. V MMU2 jednotce lze použít pouze senzor F.I.N.D.A.. Pro následující kroky si prosím připravte: F.I.N.D.A. senzor (1x) F.I.N.D.A. kulička (1x) Šroub M3x10 (1x) Náhradní kulička je v sáčku SPARE ;) 2019 manual.prusa3d.com/ Page 22 of 31

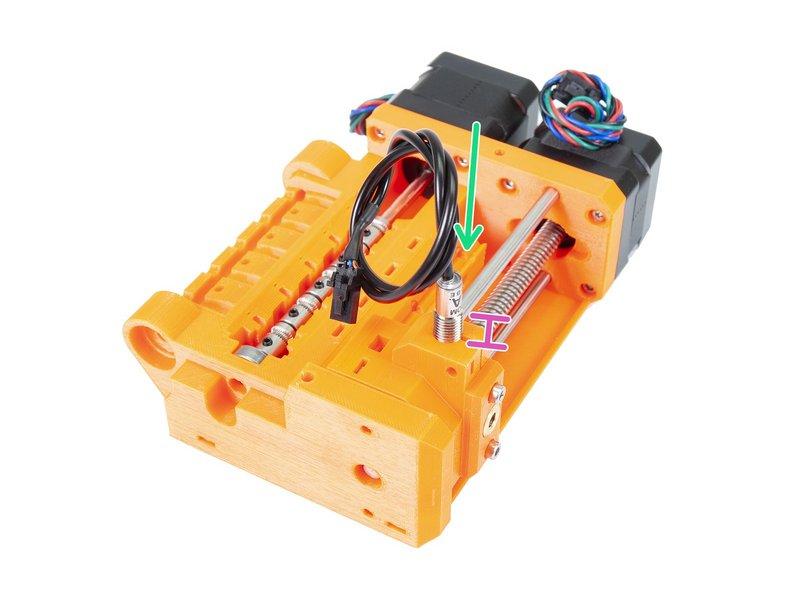

23 Step 25 Osazení senzoru F.I.N.D.A. Zasuňte kuličku do kruhového otvoru na dílu selector-finda. Opatrně zašroubujte F.I.N.D.A. senzor. Doporučujeme si pro nyní zabalit kabel jako na obrázku a předejít tak možnému poškození. Přesná pozice F.I.N.D.A. senzoru bude nastavena v dalším kroku. Nyní stačí, aby přesahovalo cca 6-7 mm závitu nad tištěný díl. Vložte šroub M3x10 jako na obrázku, nepatrně jej utáhněte manual.prusa3d.com/ Page 23 of 31

24 Step 26 Zarovnání senzoru F.I.N.D.A. Vložte jakýkoliv filament o průměru 1,75 mm do selektoru. Začněte utahovat senzor a během toho pohybujte s filamentem. Jakmile senzor přitlačí filament, přestaňte utahovat. Otočte senzor proti směru ručiček o 90, abyste jej přizvedli. Utáhněte šroub M3x manual.prusa3d.com/ Page 24 of 31

25 Step 27 Příprava dílů pro jednotku MMU2 Pro následující kroky si prosím připravte: Hřídel 5x16sh (2x) Ložisko 625 (2 ks) Šroub M3x10 (2x) Za jednotku MMU2 se považuje sestava tištěných dílů, motorů, hřídelí a podobně. Step 28 Složení jednotky MMU2 (1. část) Natočte stranu dílu pulley-body bez motorů směrem k sobě. Zasuňte ložisko dovnitř. Ujistěte se, že je zarovnané s dílem pulley-body manual.prusa3d.com/ Page 25 of 31

26 Step 29 Složení jednotky MMU2 (2. část) Natočte stranu dílu pulley-body s motory směrem k sobě. Zasuňte ložisko dovnitř. Ujistěte se, že je zarovnané s dílem pulley-body manual.prusa3d.com/ Page 26 of 31

27 Step 30 Složení jednotky MMU2 (3. část) Pojďme složit jednotku MMU2 ;) Připravte si pulley-body a idler-body jako na obrázku. Všimněte si pozice motorů. Otočte díl idler-body na pulley-body. Přesná pozice bude upravena v dalším kroku manual.prusa3d.com/ Page 27 of 31

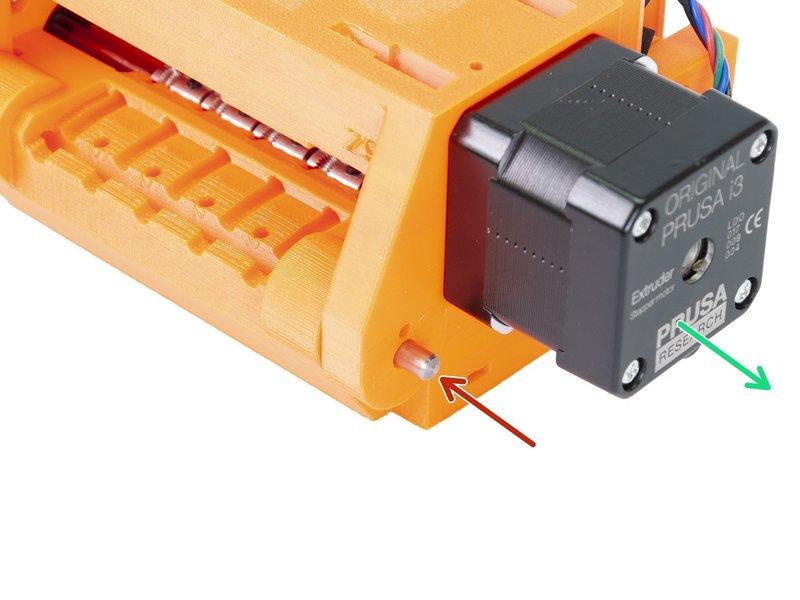

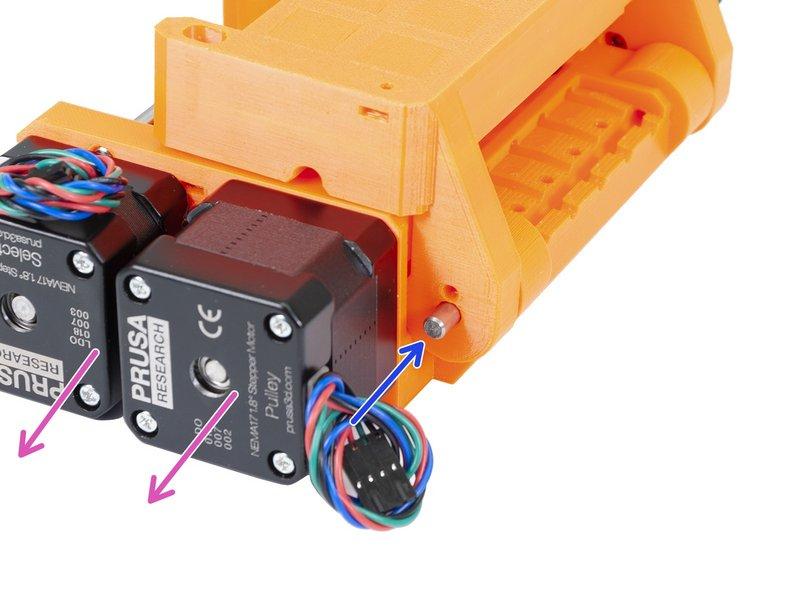

28 Step 31 Složení jednotky MMU2 (4. část) Natočte stranu se dvěma motory směrem k sobě. Zasuňte dovnitř hřídel 5x16sh a zarovnejte ji s vnějším povrchem. Natočte stranu s jedním motorem směrem k sobě. Zasuňte dovnitř druhou hřídel 5x16sh a zarovnejte ji s vnějším povrchem manual.prusa3d.com/ Page 28 of 31

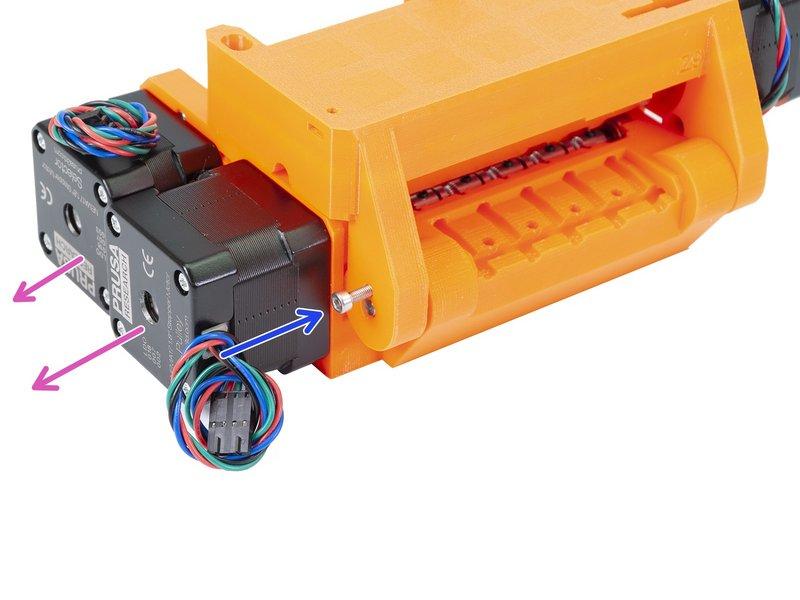

29 Step 32 Složení jednotky MMU2 (5. část) Natočte stranu se dvěma motory směrem k sobě. Použijte šroub M3x10 pro zajištění hřídele proti vypadnutí. Dotáhněte šroub až k povrchu tištěného dílu. Natočte stranu s jedním motorem směrem k sobě. Použijte druhý šroub M3x10 pro zajištění hřídele proti vypadnutí. Dotáhněte šroub až k povrchu tištěného dílu manual.prusa3d.com/ Page 29 of 31

30 Step 33 Příprava napínacích dílů Pro následující kroky si prosím připravte: Šroub M3x30 (2x) pružinka 5x15s (2x) Step 34 Montáž napínacího systému Nasaďte pružinky na šrouby. Zasuňte šrouby s pružinkami do děr v idler-body. Utáhněte hlavy šroubů tak, aby zasahovaly nepatrně pod povrch tištěného dílu manual.prusa3d.com/ Page 30 of 31

31 Step 35 Je čas na Haribo! Poněkud náročnější kapitola, že? Montáž pulley body vyžadovala vaši pozornost, dopřejte si alespoň 20 % medvídků. Step 36 Finální kontrola MMU2 jednotky Ujistěte se, že jsou všechny části utažené. Další kapitola čeká! 3. Elektronika a zapojení MMU2 jednotky 2019 manual.prusa3d.com/ Page 31 of 31
