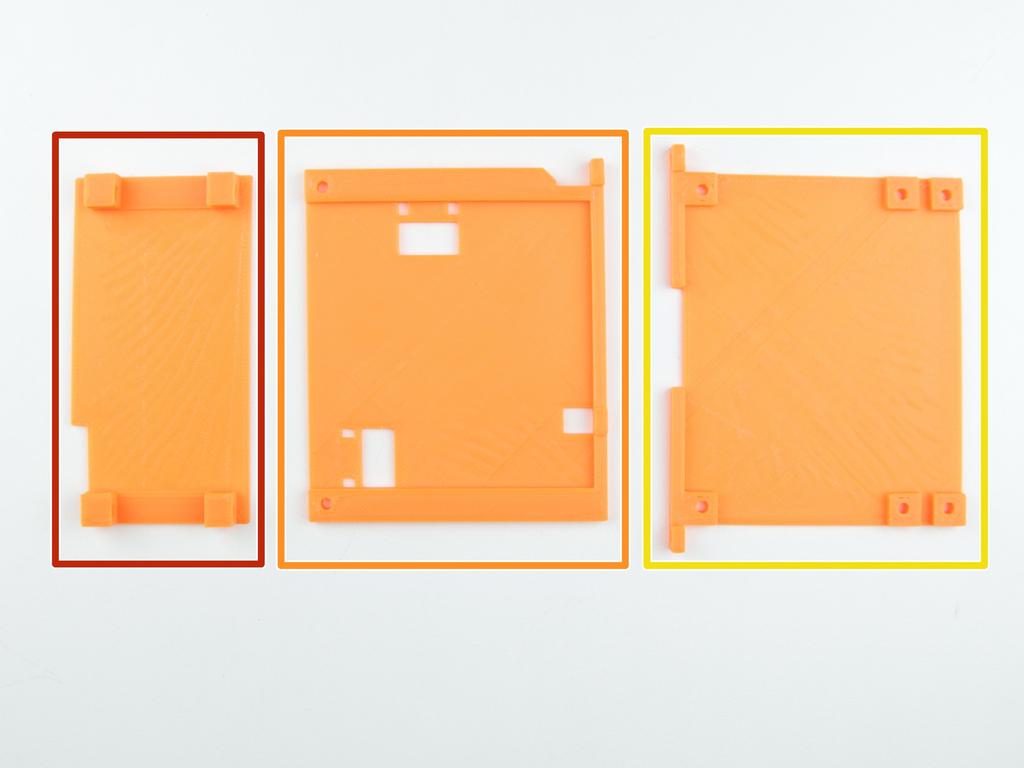

2 Step 1 3D vytištěné díly Zadní kryt elektroniky Pravý kryt elektroniky Levý kryt elektroniky Step 2 Šrouby M3x10 M3x10 šrouby M3nN pojistné matky 2017 manual.prusa3d.com Page 2 of 12

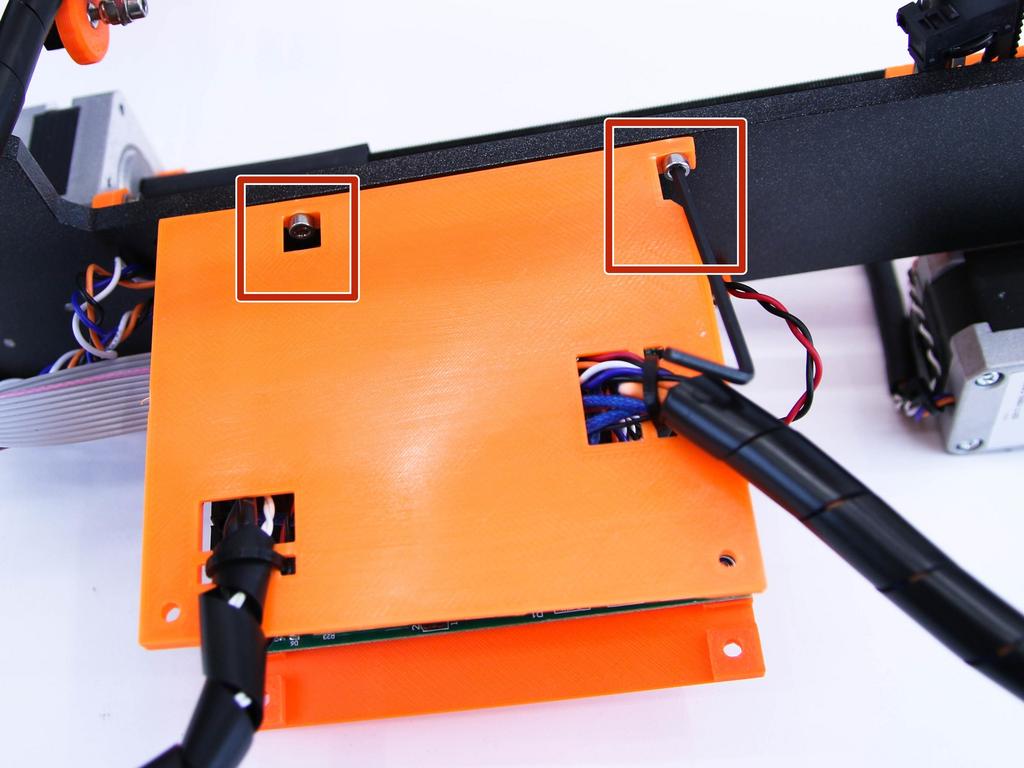

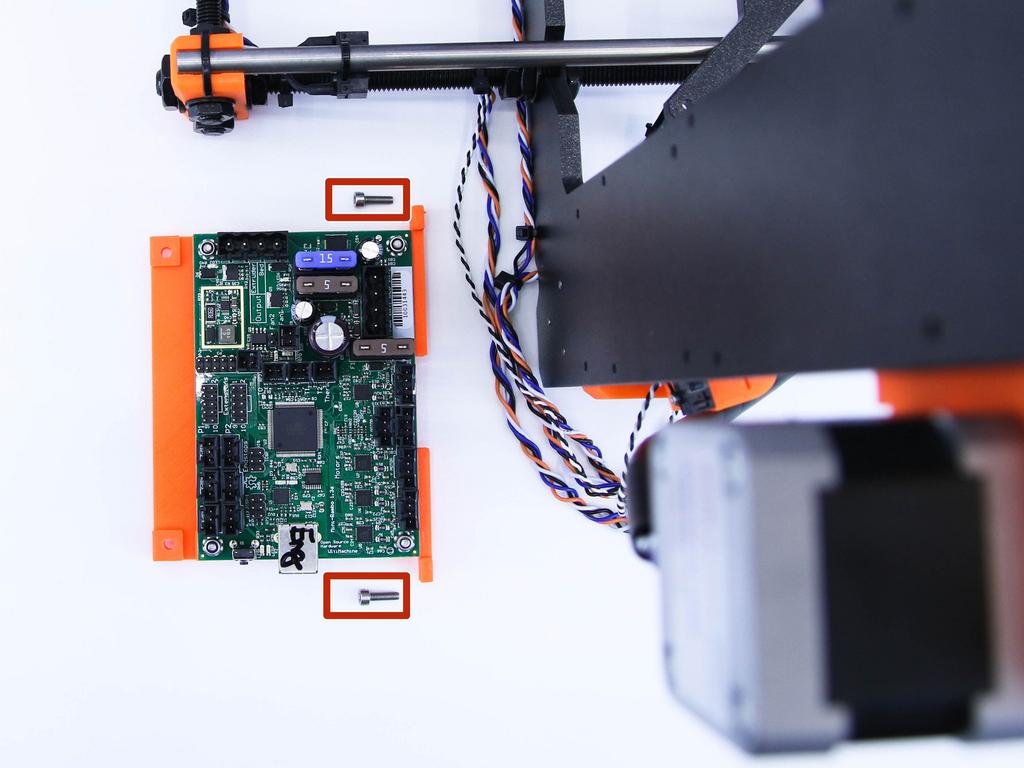

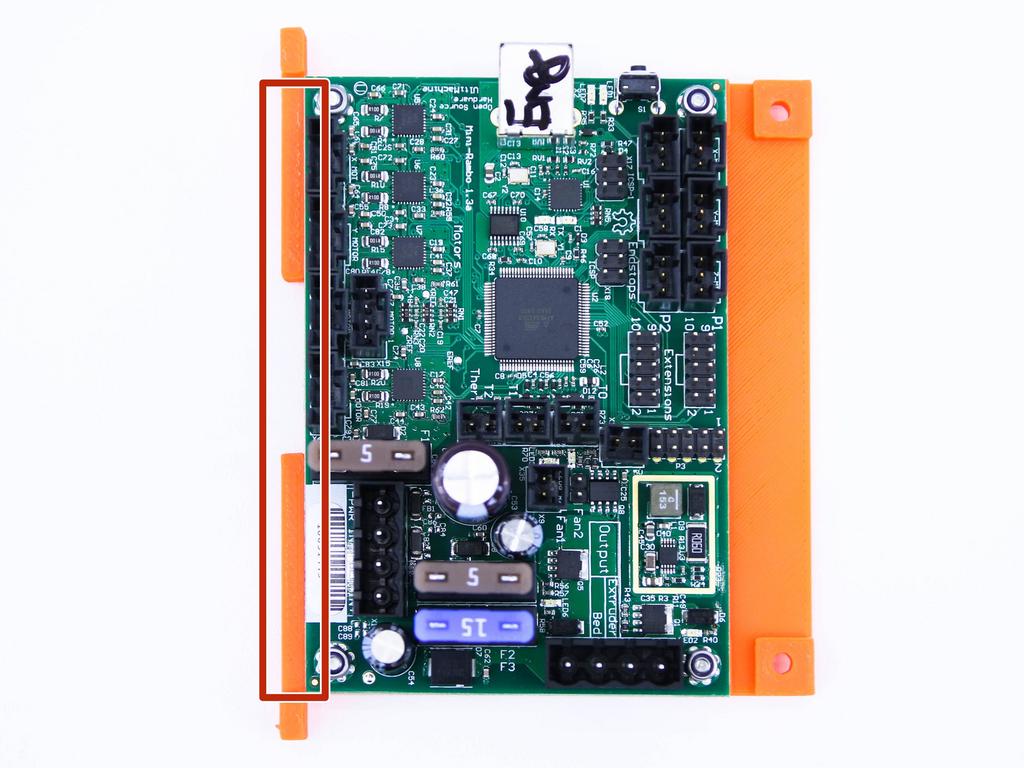

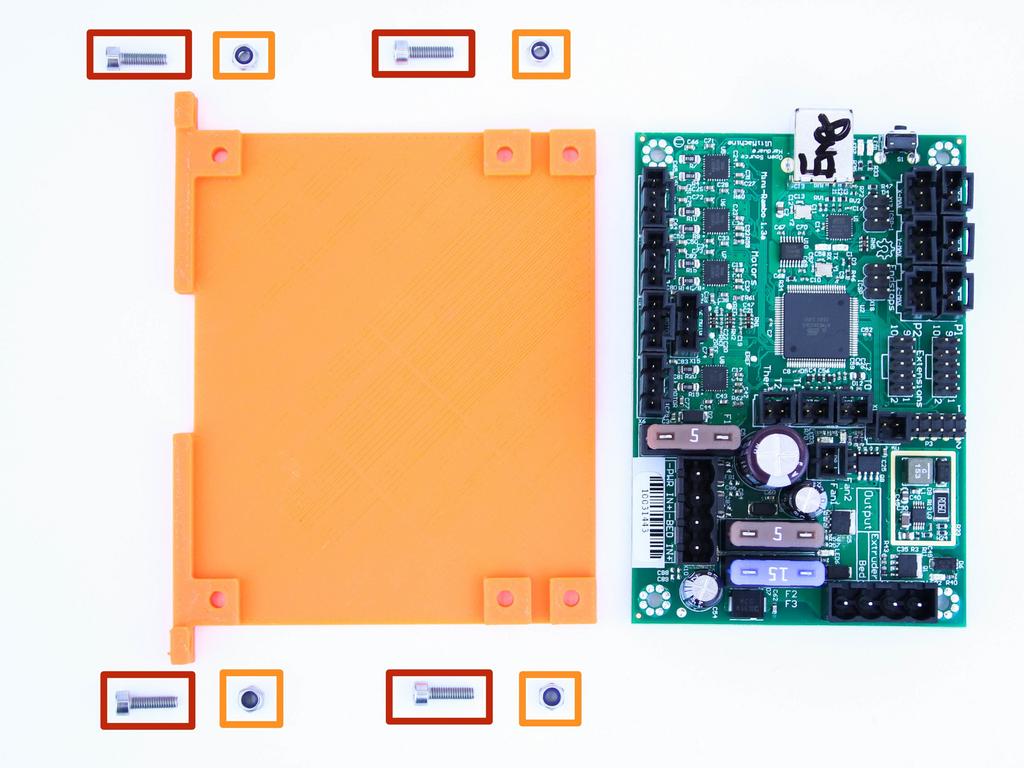

3 Step 3 Uchycení desky elektroniky ke krytu Uchyťte desku elektroniky k pravému krytu jako na obrázku. Hlavička šroubu je na spodní straně krytu, pojistná matka sedí na desce elektroniky. Všimněte si správné orientace desky elektroniky (konektory pro uchycení kabelů motorů jsou na straně výřezu). Step 4 Příprava montáže elektroniky k rámu M3x10 šrouby 2017 manual.prusa3d.com Page 3 of 12

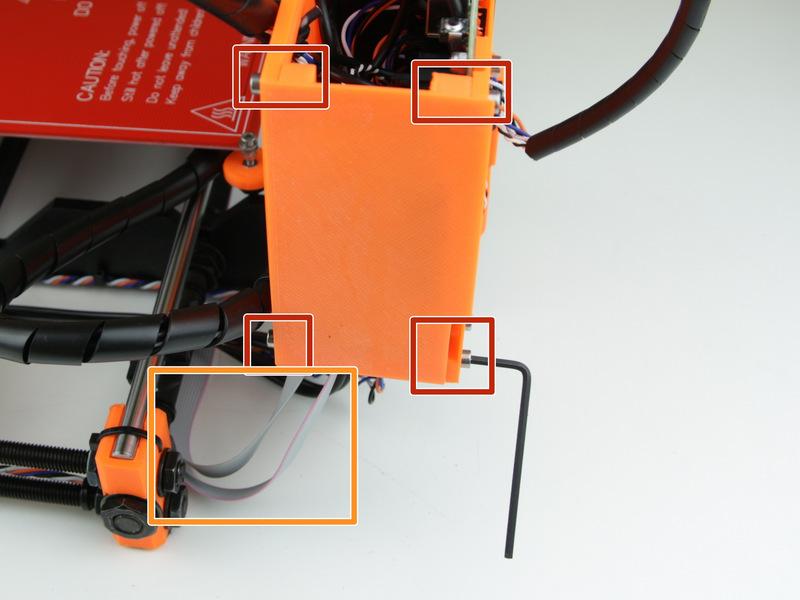

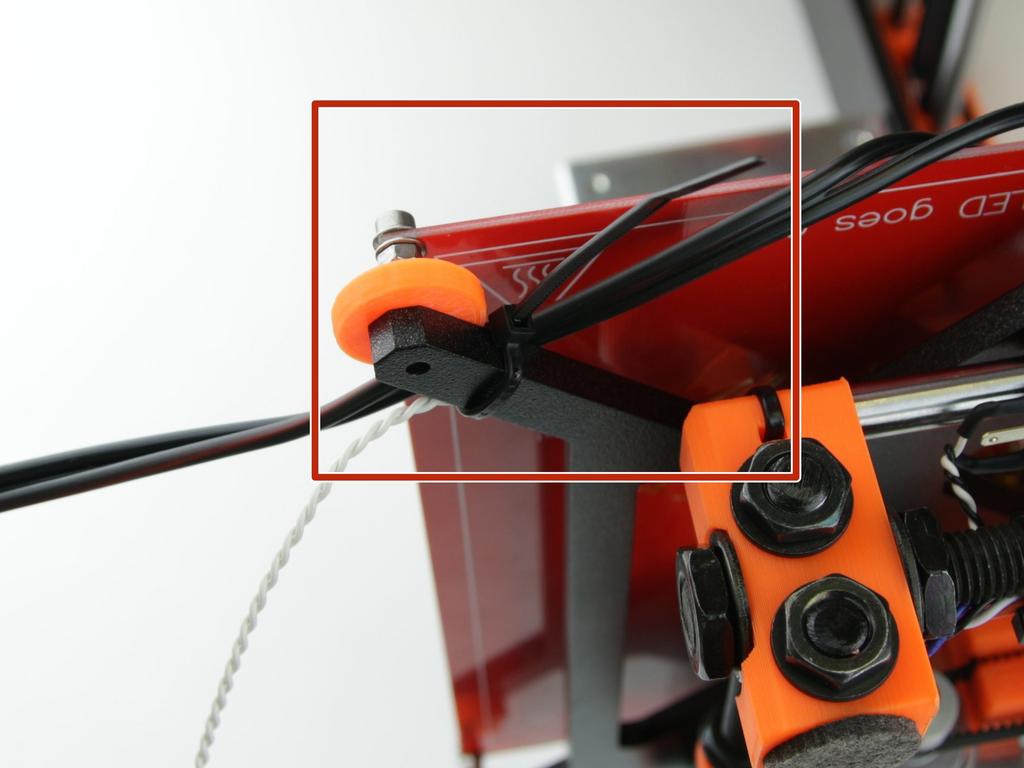

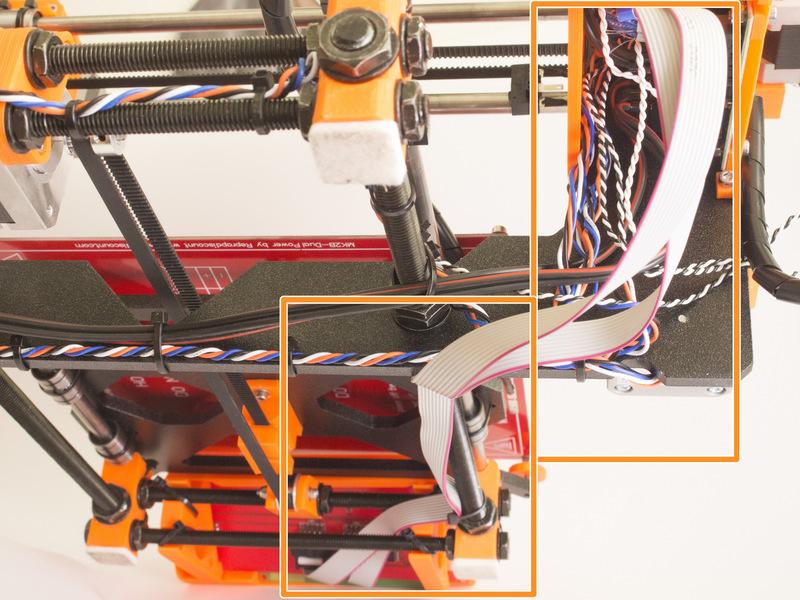

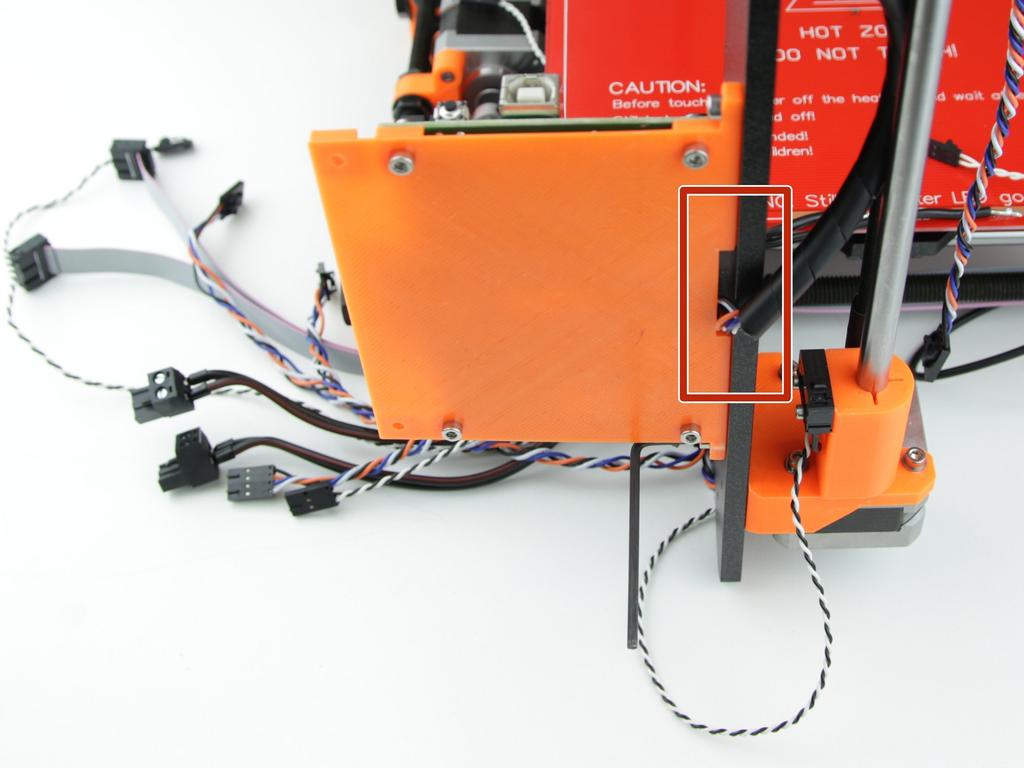

4 Step 5 Montáž krytu elektroniky na rám tiskárny Šrouby utáhněte 2.5mm imbusovým klíčem V rámu jsou připravené díry se závitem. Utahujte opatrně, aby nedošlo k poškození vytištěných dílů. Povšimněte si, že kabely od osy X jsou protažené mezi krytem a rámem tiskárny v místě výřezu. Step 6 Uchycení kabelů pod vyhřívanou podložkou Uchyťte oba kabely k rohu Y pojezdu na straně elektroniky, jako je na obrázku. Dbejte na správnou polohu spoje stahovací pásky. Při nesprávné poloze může docházet k nárazům pojezdu při posuvech osy Y. Ustřihněte přesahy stahovacích pásek manual.prusa3d.com Page 4 of 12

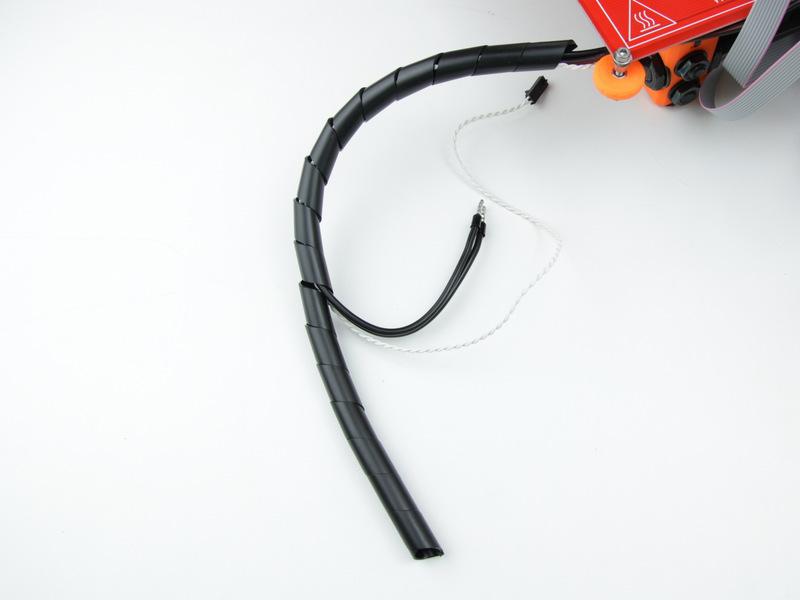

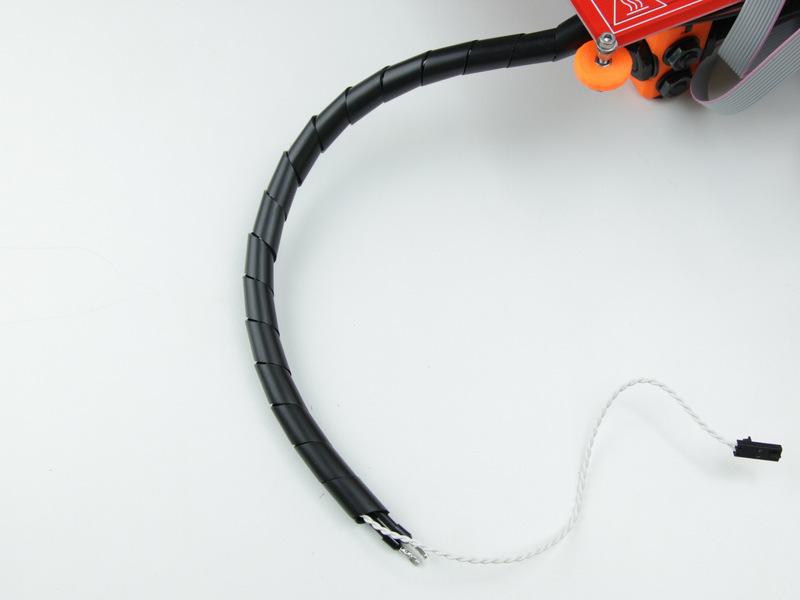

5 Step 7 Nasazení kroucené bužírky Naviňte středně velkou kroucenou bužírku na svazek manual.prusa3d.com Page 5 of 12

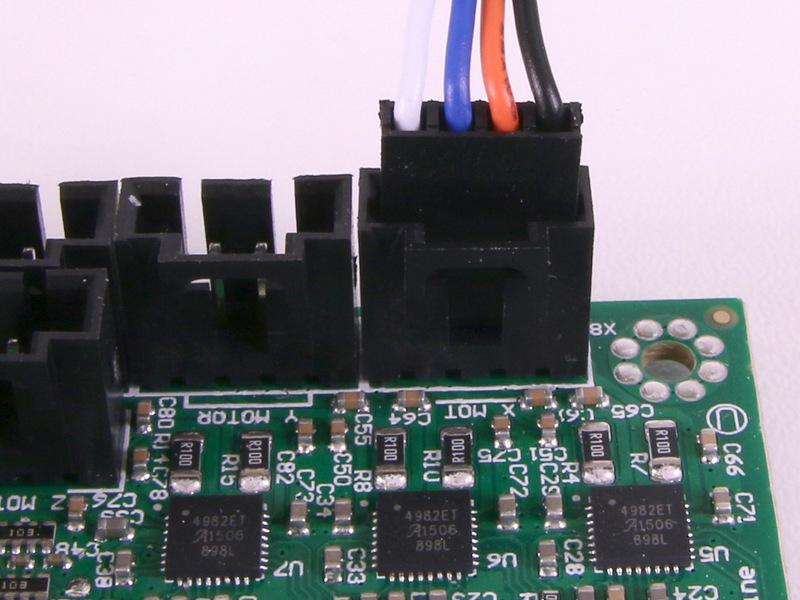

6 Step 8 Zapojení elektroniky (1) Koncový spínač osy X Koncový spínač osy Y Koncový spínač osy Z Motor osy X Motor osy Y Motor osy Z (na pořadí jednotlivých motorů nezáleží) 12V vstupní napájení (kabely vedoucí od zdroje, na pořadí kabelů nesejde) Při připojování motorů s konektorem bez klíče dodržujte orientaci vyobrazenou na druhém obrázku 2017 manual.prusa3d.com Page 6 of 12

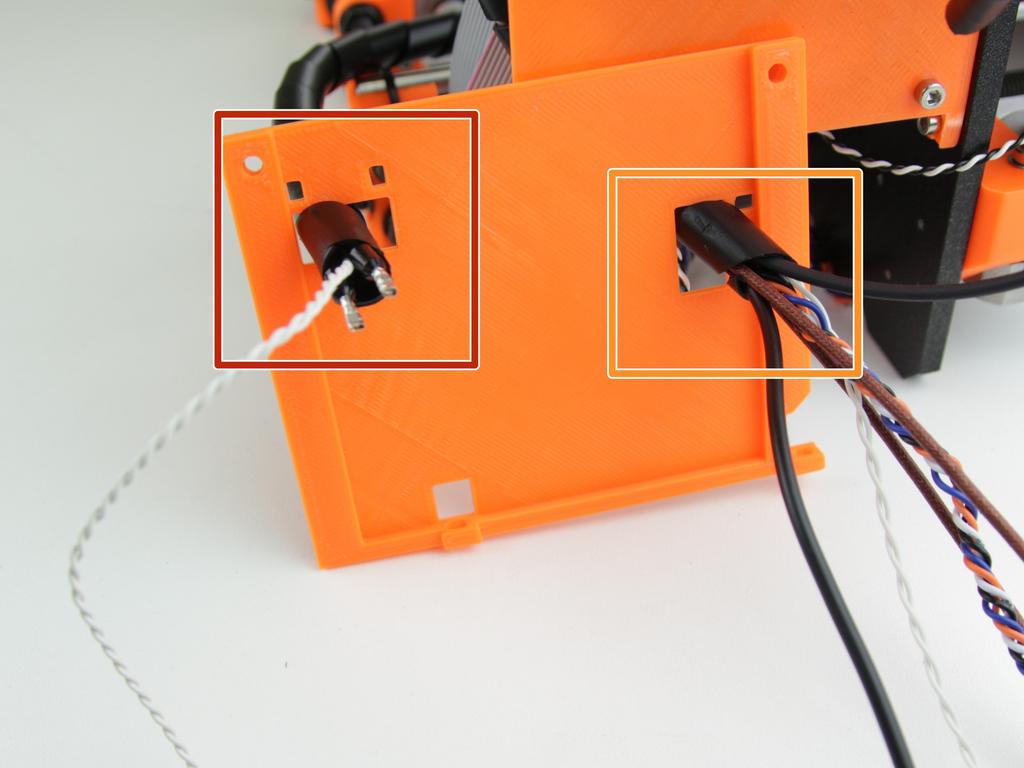

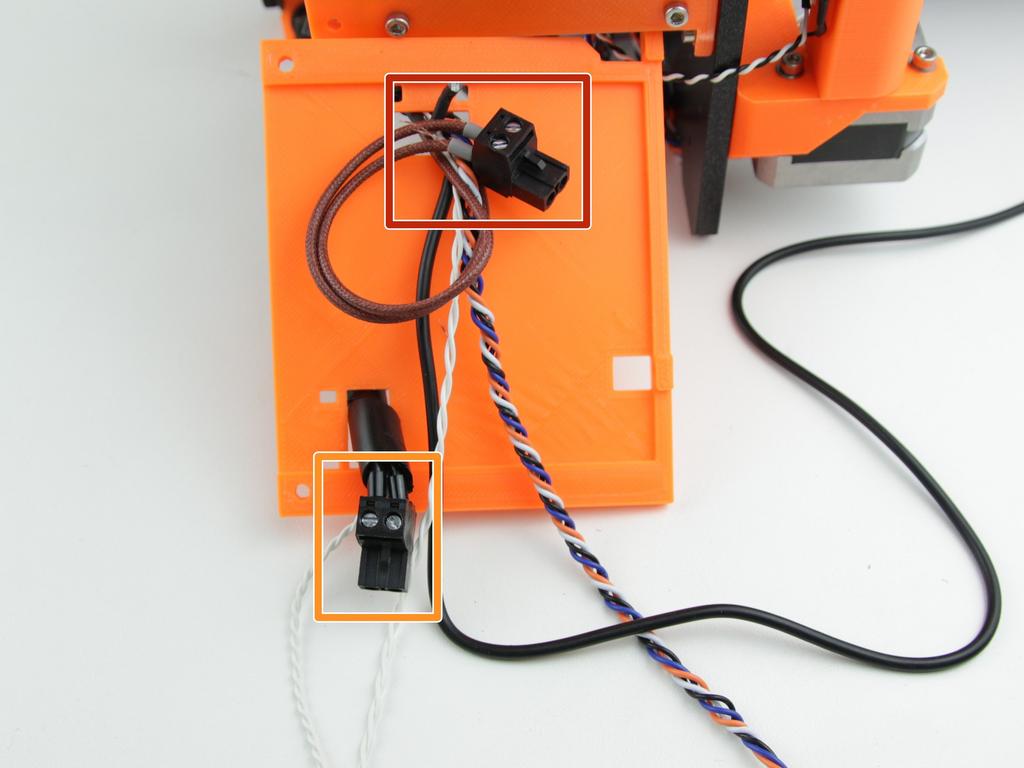

7 Step 9 Protažení kabelů extruderu a vyhřívané podložky Protáhněte kabely od vyhřívané podložky podle obrázku. Protáhněte kabely od extruderu podle obrázku. Step 10 Uchycení konektorů na kabely Přišroubujte MSPBE konektor na kabel od extruderového topení. Přišroubujte MSPBE konektor na kabel od topení vyhřívané podložky. Na polaritě nezáleží. Vodič s červeným proužkem může být napravo i nalevo. Konektory velmi dobře utáhněte, jinak může dojít k jejich přehřívání při tisku! 2017 manual.prusa3d.com Page 7 of 12

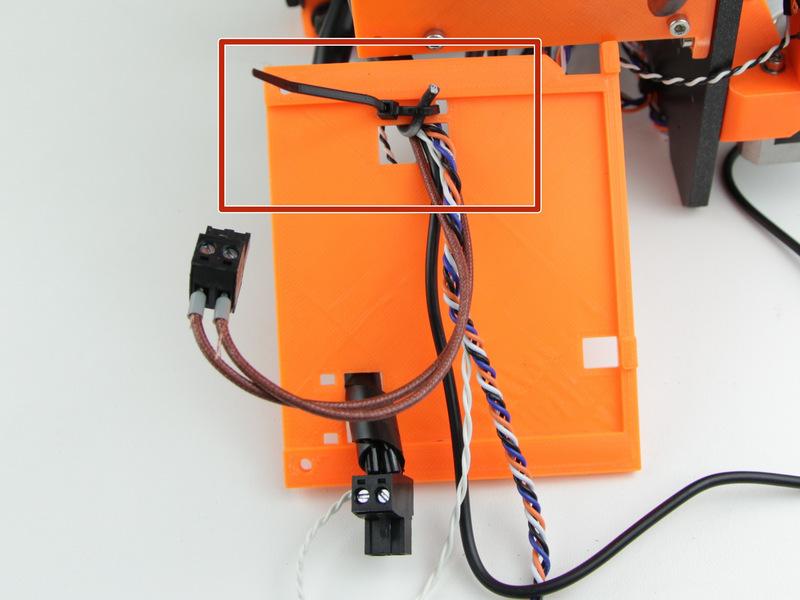

8 Step 11 Uchycení kabelů Podle obrázku uchyťte kabely od extruderu ke krytu elektroniky stahovacími páskami. Nezapomeňte uchytit také tiskovou strunu. Podle obrázku uchyťte kabely od vyhřívané podložky extruderu ke krytu elektroniky stahovacími páskami. Nechte cca 4 cm volného kabelu pro snadné zapojení do elektroniky. Je velice důležité kabely od vyhřívané podložky pevně přichytit ke krytu elektroniky, jinak může dojít k přehřívání konektoru při tisku! 2017 manual.prusa3d.com Page 8 of 12

9 Step 12 Zapojení elektroniky (2) Napájení topení na trysce Napájení vyhřívané podložky Termistor extruderu (kabel označený Zeleno-Žlutou bužírkou) Termistor vyhřívané podložky Tiskový větráček (kabel označený Červenou bužírkou) [dejte pozor na správnou orientaci konektorů, červeným drátem blíže k termistorům] Větráček extruderu (kabel označený Modrou bužírkou) Motor extruderu Neprohoďte napájení vyhřívané podložky a extruderu. Stejně tak neprohoďte kabel termistoru z extruderu i vyhřívané podložky. Při prohození může dojít k vyhoření pojistky (standardní 5 a 15A autopojistka). ZKONTROLUJTE ZAPOJENÍ! Žádný z termistorů nesmí být zapojený na výstup větráčku, jinak dojde k jejich zničení a tiskárna nebude fungovat! 2017 manual.prusa3d.com Page 9 of 12

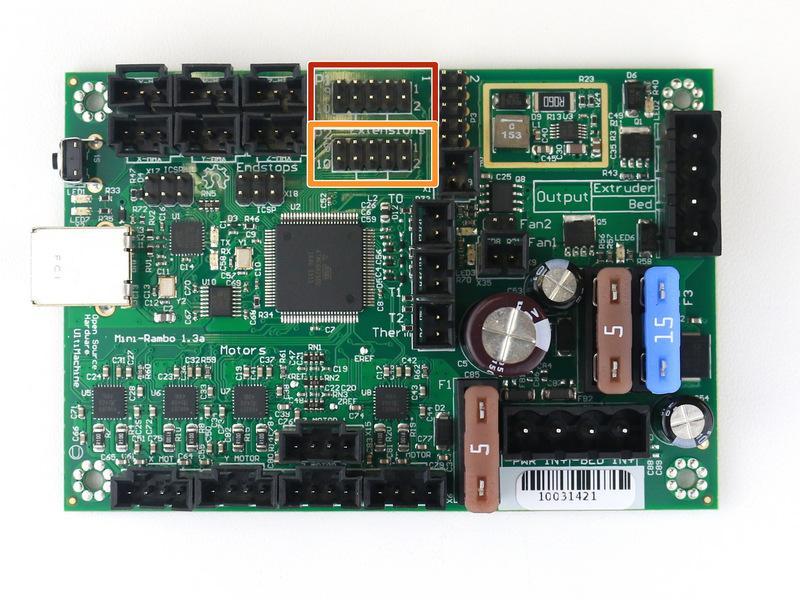

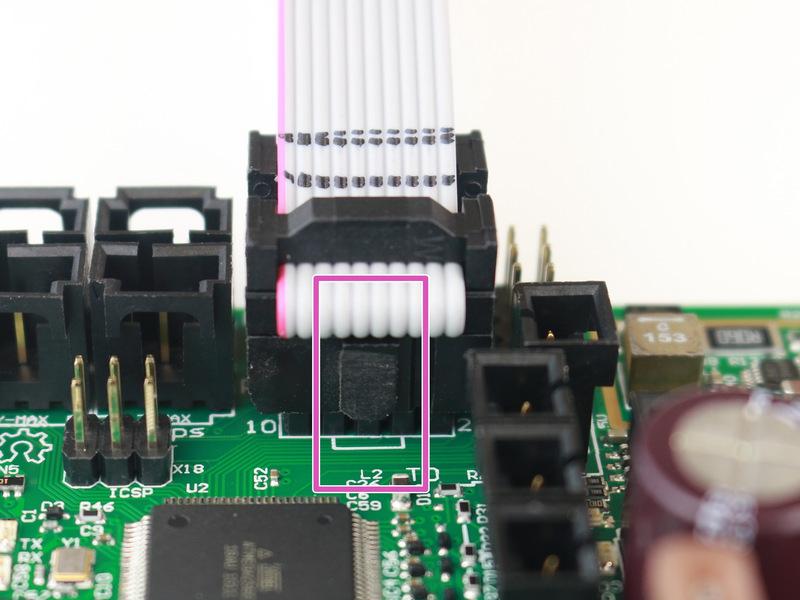

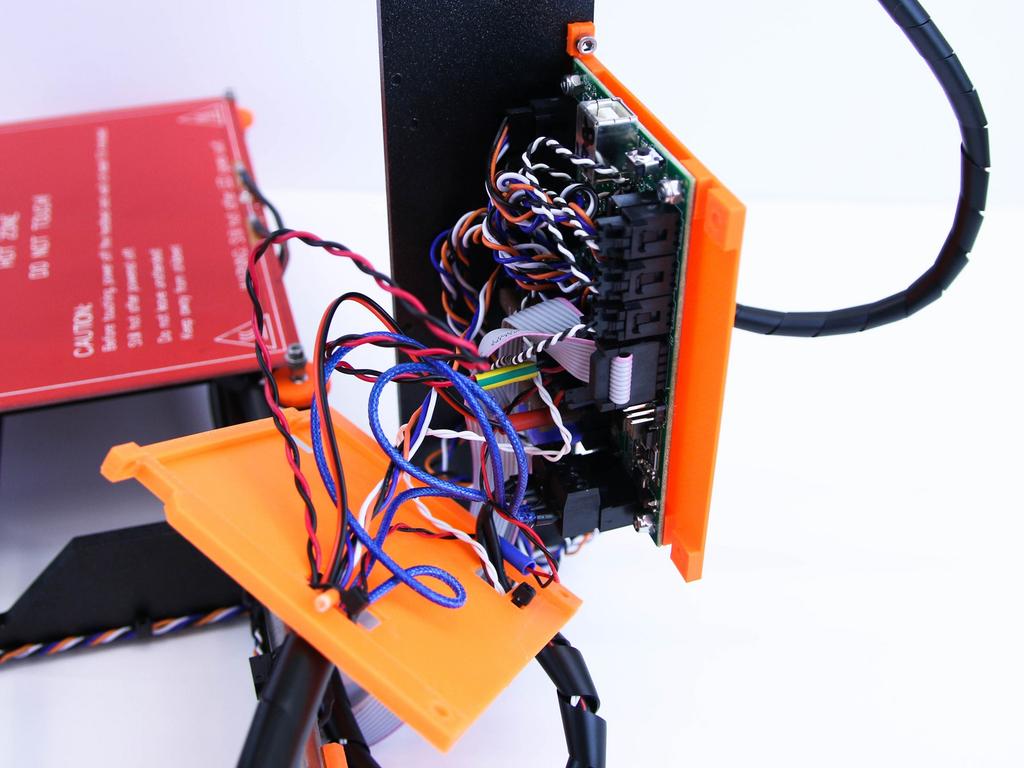

10 Step 13 Zapojení elektroniky (3) Kabel k LCD s jedním pruhem (Konektor P1) Kabel k LCD se dvěma pruhy (Konektor P2) Klíč na konektoru kabelu musí směřovat k vyznačenému klíči na elektronice. Pokud Vaše elektronika vypadá jinak, tento krok přeskočte Step 14 Vše zapojeno! Pokud jste vše správně zapojili, mělo by to vypadat přibližně jako na obrázku manual.prusa3d.com Page 10 of 12

11 Step 15 Uchycení levého krytu elektroniky 2.5mm imbusem přichyťte levý kryt elektroniky k rámu. Použijte šrouby M3x10. Utahujte s citem, aby nedošlo k poškození vytištěných dílů. Kryty by měly být uchycené přesně podle obrázku (rovnoběžně proti sobě s tím, že otvory pro uchycení zadního krytu na pravé a levé straně jsou v přímce). Step 16 Uchycení zadního krytu 2.5mm imbusem přichyťte zadní kryt elektroniky k pravému a levému krytu. Použijte šrouby M3x10. Kabel od LCD panelu veďte odděleně od svazku kabelů na rámu (napájecí 12 V, motory Z1, Z2, Y a Y-endstop). Kabely se mohou křížit, ale kabely od LCD nesmí být vedeny společně se zdrojovými manual.prusa3d.com Page 11 of 12

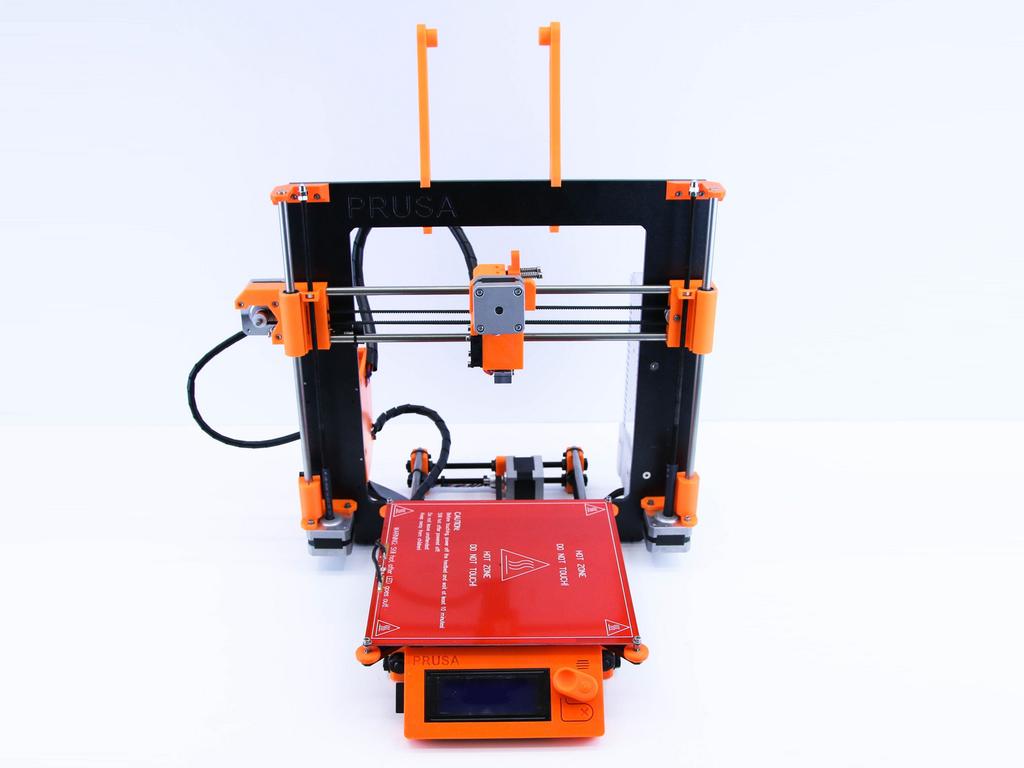

12 Step 17 Hurá! Gratulujeme, právě jste sestavili celou Prusa i3 Plus tiskárnu! Před prvním tiskem je ale potřeba ještě pár věcí zkontrolovat. Pokračujte tedy kapitolou 9. Finále. This document was last generated on :47:30 AM manual.prusa3d.com Page 12 of 12
