8. Elektronika. 8. Elektronika. Written By: Josef Prusa manual.prusa3d.com Page 1 of 15
|
|
|
- Roman Slavík
- před 5 lety
- Počet zobrazení:
Transkript
1 Written By: Josef Prusa 2017 manual.prusa3d.com Page 1 of 15
2 Step 1 Potřebné nářadí 2,5mm inbusový klíč Malé kombinované kleště Step 2 3D vytištěné díly Rambo-cover-base (základ krytu elektroniky) Rambo-cover-door (dvířka krytu elektroniky) Rambo-cover-hinge top (horní pant krytu elektroniky) Rambo-cover-hinge bottom (spodní pant krytu elektroniky) Díly krytu se mohou mírně lišit od obrázků manual.prusa3d.com Page 2 of 15

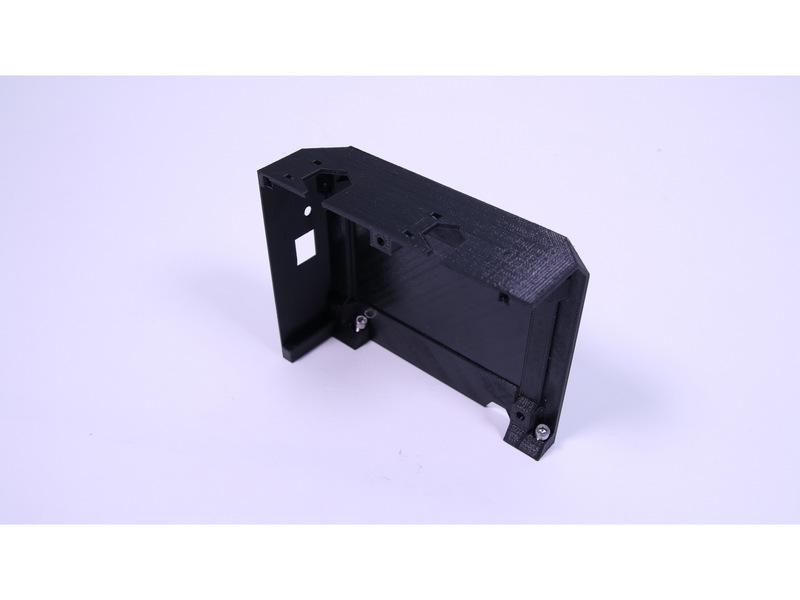

3 Step 3 Příprava základu krytu elektroniky Vložte M3n (4 ks) matky do otvorů. Vložte M3nS (1 ks) matku do otvoru. Step 4 Příprava montáže základu krytu elektroniky Šroub M3x10 (2 ks) 2017 manual.prusa3d.com Page 3 of 15

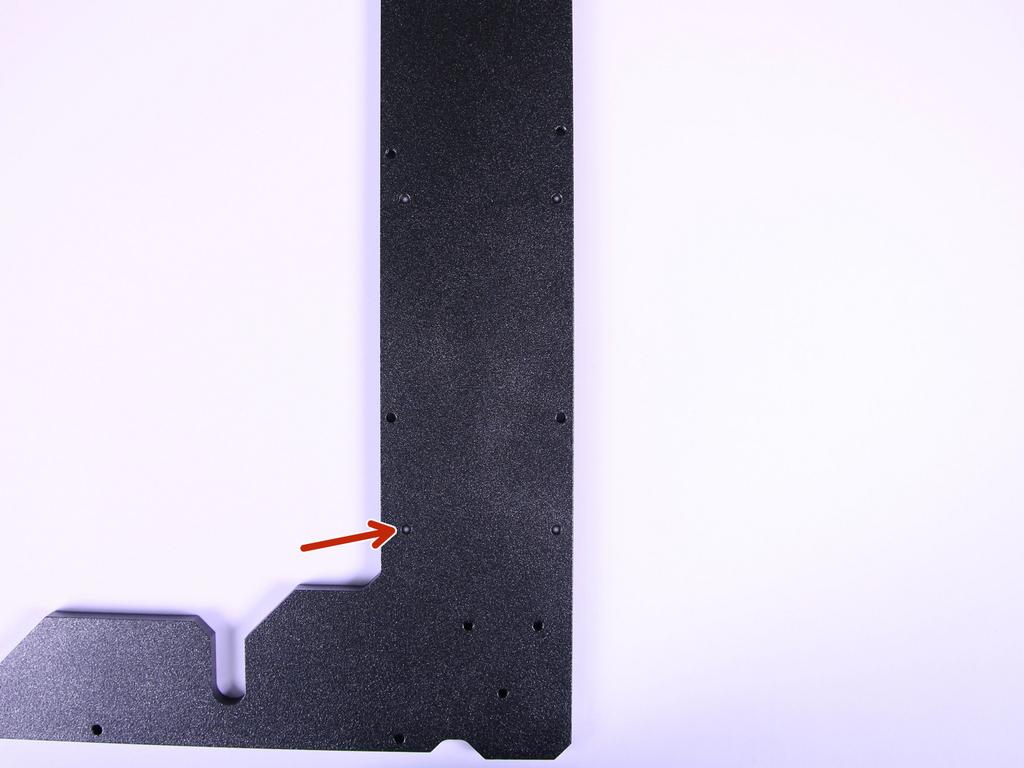

4 Step 5 Identifikace montážních děr V dalším kroku použijte označené otvory. Step 6 Montáž základu krytu elektroniky Protáhněte kabely osy X skrz základ krytu při jeho nasazování na rám podle obrázku. Vinutá bužírka musí být protažena dírou v krytu elektroniky aby se při dotažení sevřela jako na obrázku. Dotáhněte základ krytu elektroniky k rámu pomocí přiloženého 2,5mm inbusového klíče manual.prusa3d.com Page 4 of 15
5 Step 7 Identifikace montážních děr V dalším kroku použijte označený otvor. Step 8 Montáž spodního pantu krytu elektroniky Uchyťte spodní pant krytu elektroniky k rámu pomocí šroubu M3x10 a dodávaného 2,5mm inbusového klíče manual.prusa3d.com Page 5 of 15

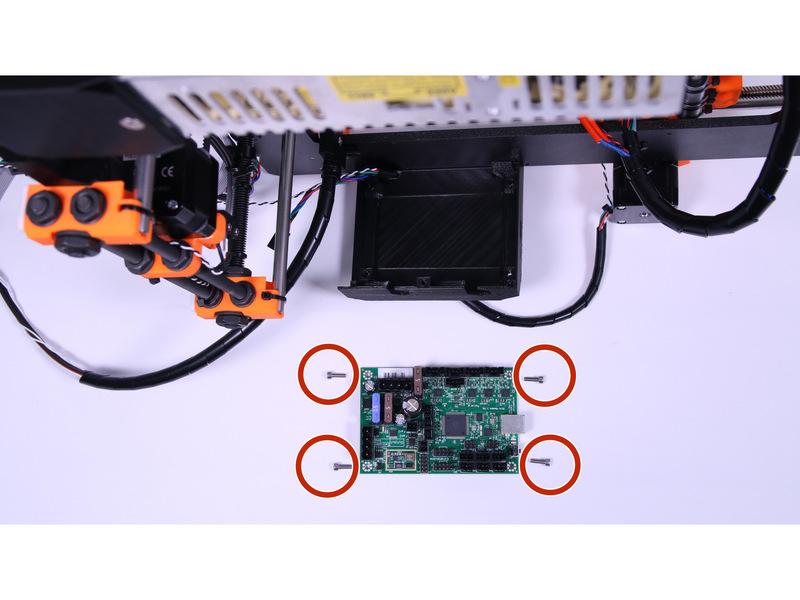

6 Step 9 Příprava elektroniky Šroub M3x10 (4 ks) Zasuňte elektroniku do základu krytu elektroniky a zajistěte na místě šrouby M3x10. Všimněte si správné orientace elektroniky v základu krytu elektroniky manual.prusa3d.com Page 6 of 15
7 Step 10 Zapojení elektroniky (1) Motor osy X Motor osy Y Motory osy Z (na pořadí jednotlivých motorů nezáleží) Koncový spínač osy X Koncový spínač osy Y 12V vstupní napájení (kabely vedoucí od zdroje, na pořadí kabelů nesejde) Zapojte a upravte kabely podle obrázku. Zkontrolujte, že jsou všechny konektory řádně zapojeny! Všechny kabely od motorů mají své označení pro snadnější zapojení manual.prusa3d.com Page 7 of 15

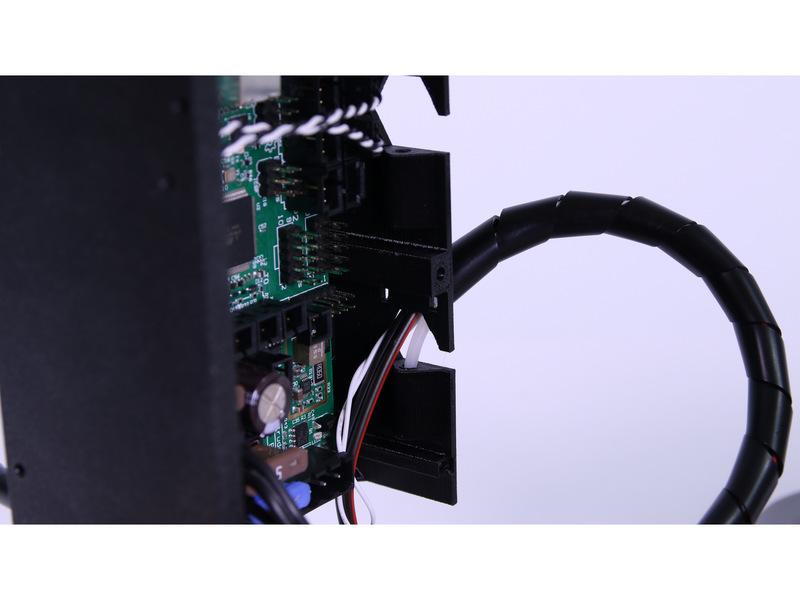

8 Step 11 Vedení kabelů od vyhřívané podložky Kabely od vyhřívané podložky veďte spodním otvorem v základu krytu elektroniky. Zatlačte filament do otvoru v základu krytu elektroniky. Pokud nejde filament vložit, udělejte kleštěmi na jeho konci špičku a zkuste znovu vtlačit manual.prusa3d.com Page 8 of 15
9 Step 12 Uchycení kabelů od vyhřívané podložky Stahovací páskou uchyťte kabely od vyhřívané podložky k základu krytu elektroniky na konci spirálové bužírky. Důkladně zkontrolujte, že stahovací páska řádně utažena. Step 13 Vedení kabelu extrudéru Kabely od extrudéru veďte horním otvorem v základu krytu elektroniky. Zatlačte filament do otvoru v základu krytu elektroniky. Pokud nejde filament vložit, udělejte kleštěmi na jeho konci špičku a zkuste znovu vtlačit manual.prusa3d.com Page 9 of 15
10 Step 14 Uchycení kabelů od extrudéru Stahovací páskou uchyťte kabely od extrudéru k základu krytu elektroniky na konci spirálové bužírky. Step 15 Zapojení elektroniky (2) Autokalibrační sonda P.I.N.D.A. Motor extrudéru Napájení vyhřívané podložky Napájení topení na trysce Neprohoďte napájení vyhřívané podložky a extruderu. Při prohození může dojít k vyhoření pojistky (standardní 5 a 15A autopojistka) manual.prusa3d.com Page 10 of 15
11 Step 16 Zapojení elektroniky (3) Termistor extruderu (kabel označený zeleno-žlutou bužírkou)[na orientaci nezáleží] Termistor vyhřívané podložky (bílý kabel vedoucí od vyhřívané podložky) Tiskový větráček (kabel označený červenou bužírkou) [dejte pozor na správnou orientaci konektorů, červeným drátem blíže ke konektorům termistorů] Větráček extruderu (kabel označený modrou bužírkou) ZKONTROLUJTE ZAPOJENÍ! Žádný z termistorů nesmí být zapojený na výstup větráčku, jinak dojde k jejich zničení a tiskárna nebude fungovat! 2017 manual.prusa3d.com Page 11 of 15
12 Step 17 Zapojení elektroniky (4) Kabel k LCD s jedním pruhem (Konektor P1) Kabel k LCD se dvěma pruhy (Konektor P2) Klíč na konektoru kabelu musí směřovat k vyznačenému klíči na elektronice. Step 18 Kontrola zapojení elektroniky Zkontrolujte zapojení elektroniky podle obrázku manual.prusa3d.com Page 12 of 15
13 Step 19 Identifikace montážních děr V dalším kroku použijte označený otvor. Step 20 Montáž horního pantu a dvířek krytu elektroniky Šroub M3x10 (1 ks) Horní pant krytu elektroniky Vložte šroub M3x10 do pantu. Posuňte vyhřívanou podložku co nejvíce směrem k LCD panelu pro lepší přístup. Nasaďte dvířka krytu elektroniky na spodní pant a nasuňte horní pant na své místo. Přišroubujte horní pant manual.prusa3d.com Page 13 of 15
14 Step 21 Dokončení montáže elektroniky Šroub M3x40 (1 ks) Zavřete dvířka krytu elektroniky Ujistěte se, že žádný kabel není sevřený! Utáhněte šroub M3x40 Step 22 Hurá! Gratulujeme, právě jste sestavili celou Original Prusa i3 MK2 tiskárnu! Před prvním tiskem je ale potřeba ještě pár věcí zkontrolovat. Pokračujte tedy kapitolou 9. Finále 2017 manual.prusa3d.com Page 14 of 15
15 This document was last generated on :24:14 AM manual.prusa3d.com Page 15 of 15
