1 2. Složení Multiplexeru Written By: Jakub Dolezal 2017 manual.prusa3d.com/ Page 1 of 15

Step 1 Identifikace dílů Y-splitter (nová verze) - Rychlospojky QSM a

Dotáhněte rychlospojky QSM pomocí klíče velikosti 8.

vylepšeno uchycení autokalibrační sondy (P.I.N.D.A.).

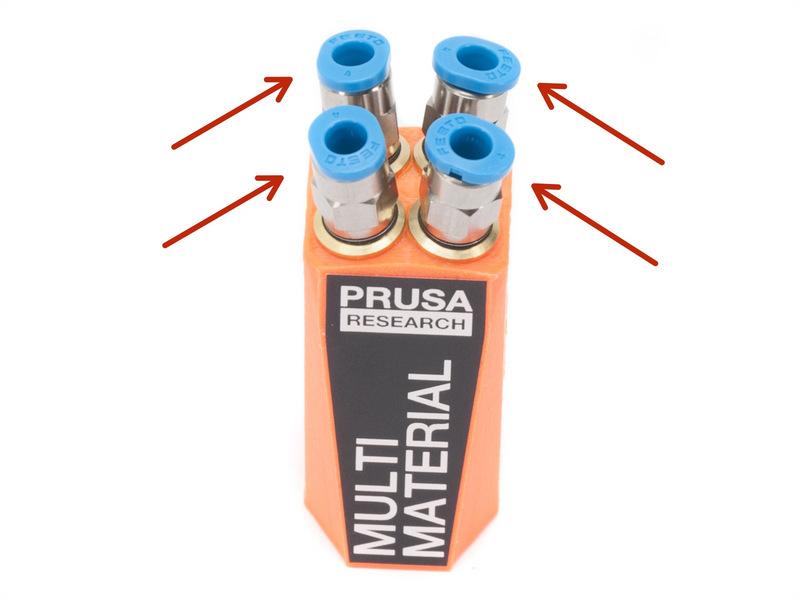

2 Step 1 Identifikace dílů Y-splitter (nová verze) - Rychlospojky QSM a ocelové trubičky jsou již osazeny z výroby. Dotáhněte rychlospojky QSM pomocí klíče velikosti 8. Y-splitter (starší verze) Extruder-adaptor-MM Od srpna 2017 je drobně vylepšeno uchycení autokalibrační sondy (P.I.N.D.A.). Stačí již pouze jedna matka M3nS a jeden šroub M3x10. Viz druhý obrázek. 3D vytištěné díly jsou v pytlíku 2.MULTIPLEXER 2017 manual.prusa3d.com/ Page 2 of 15

Step 2 Vkládání matek - zepředu, zezadu a ze strany Matice M3n (2x) Matice

Extruder-adaptor-MM a zatlačte ji co nejhlouběji.

Extruder-adaptor-MM a zatlačte je co nejhlouběji.

3 Step 2 Vkládání matek - zepředu, zezadu a ze strany Matice M3n (2x) Matice M3nS (2x) Extruder-adaptor-MM (1x) Vložte matku M3n do přední části Extruder-adaptor-MM a zatlačte ji co nejhlouběji. Vložte matku M3n do zadní části Extruder-adaptor-MM a zatlačte ji co nejhlouběji. Vložte matky M3nS do bočních slotů Extruder-adaptor-MM a zatlačte je co nejhlouběji. Použijte matky z extrudéru MK2/MK2S a přidejte nové z pytlíku 2.MULTIPLEXER manual.prusa3d.com/ Page 3 of 15

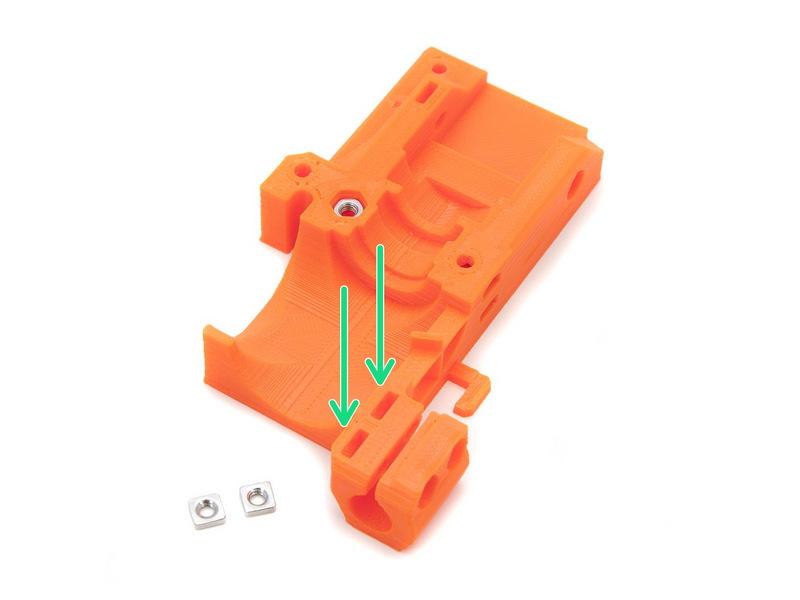

4 Step 3 Vkládání matek - držák P.I.N.D.A. Matky M3nS (2x) Vložte M3nS do držáku P.I.N.D.A. Zkontrolujte správné zarovnání pomocí 1,5mm inbusového klíče. S dílem pohybujte opatrně, aby vám matice nevypadly manual.prusa3d.com/ Page 4 of 15

Step 4 Vložení nového Hotendu Než začnete, zkontrolujte prosím, že máte v krytu extrudéru

!! Vložte nový Multi Material Hotend do dílu Extruder-adaptor-MM.

M3x18 (1x) Ujistěte se, že kabely Hotendu směrují na druhou stranu od držáku P.I.N.D.A.

5 Step 4 Vložení nového Hotendu Než začnete, zkontrolujte prosím, že máte v krytu extrudéru obě matky (z předchozí tiskárny). Buďte velmi opatrní při manipulaci s kabely Hotendu!!! Vložte nový Multi Material Hotend do dílu Extruder-adaptor-MM. Uzavřete Hotend krytem extrudéru (Extruder cover) a dotáhněte jej pomocí: M3x25 (1x) M3x18 (1x) Ujistěte se, že kabely Hotendu směrují na druhou stranu od držáku P.I.N.D.A. Nový Hotend je v pytlíku 2.MULTIPLEXER. Použijte Extruder cover z tiskárny MK2/MK2S manual.prusa3d.com/ Page 5 of 15

Šrouby M3x20 (2x) Vezmětě vetší (přední) tiskový ventilátor a umístěte jej na přední část Multiplexeru a utáhněte oba šrouby.

6 Step 5 Montáž Levého ventilátoru Hotendu a Předního tiskového Šrouby M3x18 (4x) Vezměte menší (levý) ventilátor Hotendu a umístěte jej na stranu Multiplexeru, utáhněte všechny 4 šrouby. Šrouby M3x20 (2x) Vezmětě vetší (přední) tiskový ventilátor a umístěte jej na přední část Multiplexeru a utáhněte oba šrouby. Pokud nemůžete dotáhnout šrouby Předního tiskového ventilátoru, ujistěte se, že máte obě matky v krytu extrudéru (Extruder cover). Oba ventilátory použijte z vámi rozebrané tiskárny MK2/MK2S 2017 manual.prusa3d.com/ Page 6 of 15

Step 6 Vkládání senzoru P.I.N.D.A. Vezměte senzor P.I.N.D.A. a vložte jej do držáku.

Vezměte kabel z Předního tiskového ventilátoru a umístěte jej dle obrázku.

Tím si zajistíte možnost pohybu při kalibraci. Senzor P.I.N.D.A.

Šrouby M3x10 (2x) Matice M3nS (2x) - již v držáku Umístěte šrouby do držáku a

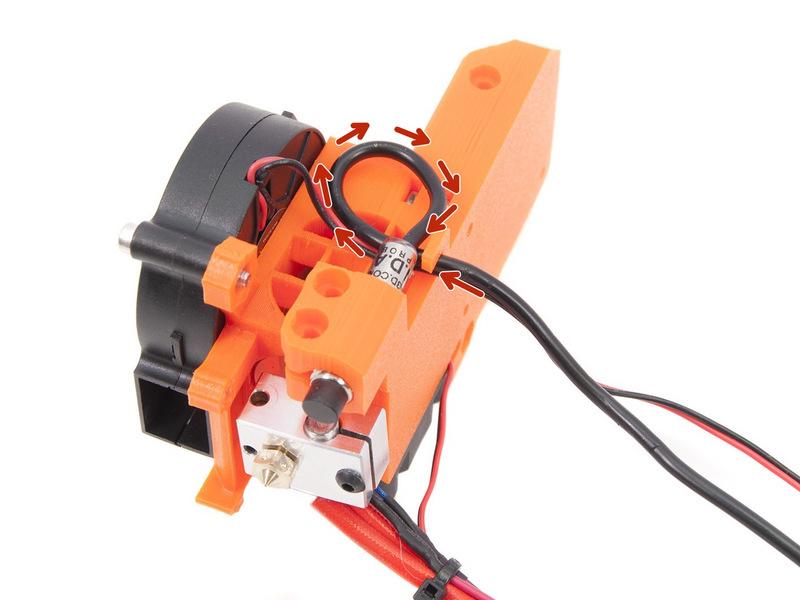

7 Step 6 Vkládání senzoru P.I.N.D.A. Vezměte senzor P.I.N.D.A. a vložte jej do držáku. Na přesné pozici nesejde, kalibraci provedeme později. Vezměte kabel z Předního tiskového ventilátoru a umístěte jej dle obrázku. Otočte kabel ze senzoru P.I.N.D.A. jako na obrázku. Tím si zajistíte možnost pohybu při kalibraci. Senzor P.I.N.D.A. použijte z MK2/MK2S. Step 7 Uchycení senzoru P.I.N.D.A. Šrouby M3x10 (2x) Matice M3nS (2x) - již v držáku Umístěte šrouby do držáku a jemně dotáhněte senzor. K plnému dotažení se dostaneme později při kalibraci. Pokud nemůžete dotáhnout šrouby, ujistěte se, že máte obě matky v držáku manual.prusa3d.com/ Page 7 of 15

do kapes Zkontrolujte správné uložení pomocí

8 Step 8 Montáž Y-splitter: 1. část Matice M3nS (2x) Zasuňte matice nadoraz do kapes Zkontrolujte správné uložení pomocí 1,5mm inbusového klíče. Step 9 Montáž Y-splitter: 2. část Zasuňte Y-splitter do Extruder-adaptor-MM jak je ukázáno na obrázku. Zašroubujte šroub M3x30 k zajištění dílu Y-splitter. Pokud nemůžete šroub utáhnout, zkontrolujte, že máte na protistraně matku M3nS. V případě, že vám nejde díl Y-splitter zasunout, prosím zkontrolujte správnou délku PTFE hadičky: Jak zkrátit PTFE hadičku - Multi Material 2017 manual.prusa3d.com/ Page 8 of 15

Step 10 Vložení trubiček do Y-splitter Ocelové trubičky 25x3x1,9 mm (4x) Zatlačte trubičky

9 mm jsou v sáčku 2.MULTIPLEXER. Step 11 Montáž Multiplexeru na tiskárnu: 1.

Začněte umístěním Multiplexeru jako na obrázku (Přední tiskový ventilátor leží na

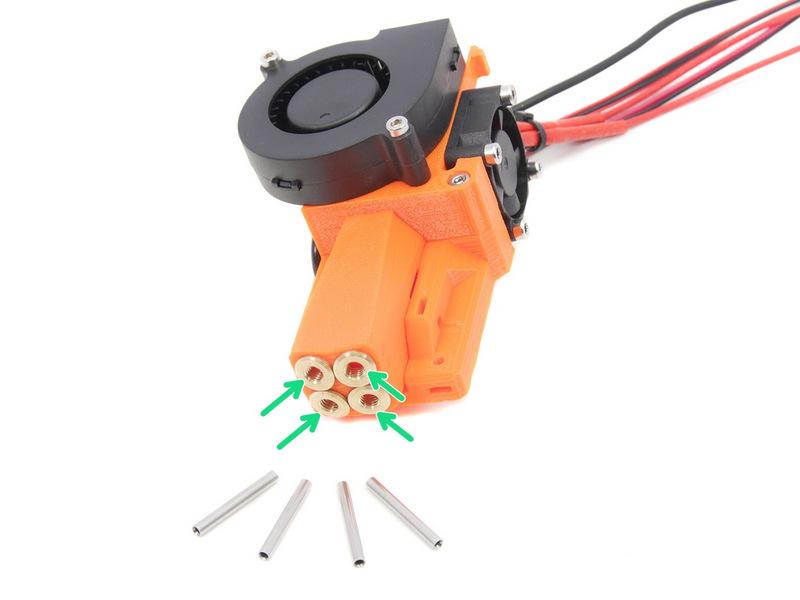

9 Step 10 Vložení trubiček do Y-splitter Ocelové trubičky 25x3x1,9 mm (4x) Zatlačte trubičky nadoraz do Y-splitter dle obrázky. Nepoužívejte příliš velkou sílu. Trubičky 25x3x1.9 mm jsou v sáčku 2.MULTIPLEXER. Step 11 Montáž Multiplexeru na tiskárnu: 1. část POZOR, postupujte dle instrukcí. Správná poloha kabelů z Multiplexeru je zásadní! Začněte umístěním Multiplexeru jako na obrázku (Přední tiskový ventilátor leží na heatbedu). První krok: Veďte kabely z Hotendu skrz hliníkový rám tiskárny pod osou X! 2017 manual.prusa3d.com/ Page 9 of 15

Step 12 Montáž Multiplexeru na tiskárnu: 2. část Druhý krok: Vezměte kabely ze senzoru P.I.N.D.A. a tiskového ventilátoru a umístěte je mezi spodní hladkou tyč a pás na ose X!

10 Step 12 Montáž Multiplexeru na tiskárnu: 2. část Druhý krok: Vezměte kabely ze senzoru P.I.N.D.A. a tiskového ventilátoru a umístěte je mezi spodní hladkou tyč a pás na ose X! Step 13 Montáž Multiplexeru na tiskárnu: 3. část Třetí krok: Vezměte kabely z Levého ventilátoru Hotendu a umístěte je mezi spodní hladkou tyč a pás na ose X! 2017 manual.prusa3d.com/ Page 10 of 15

zajistěte tak polohu extrudéru. Všimněte si správné polohy kabeláže zvýrazněné na obrázku. Kabely senzoru P.I.N.D.A.

11 Step 14 Montáž Multiplexeru na tiskárnu: 4. část Připravte si následující šrouby pro montáž extrudéru: Šroub M3x10 Šroub M3x30 Šroub M3x18 Utáhněte šrouby a zajistěte tak polohu extrudéru. Všimněte si správné polohy kabeláže zvýrazněné na obrázku. Kabely senzoru P.I.N.D.A. a tiskového ventilátoru prochází společně levou drážkou. Kabel ventilátoru Hotendu naopak pravou drážkou. Kabeláž Hotendu má svůj slot pod nylonovou strunou manual.prusa3d.com/ Page 11 of 15

12 Step 15 Přestavujete MK2 nebo MK2S? Pokud máte tiskárnu MK2S můžete tento krok přeskočit a pokračovat dalším. Pokud máte tiskárnu MK2, pak následujte tyto kroky: Složte Extrudér od kroku 28 do konce kapitoly 5. Extrudér (MK2 manuál) Montáž elektroniky v kroku 13 a Elektronika (MK2 manuál) Multiplexer je dokončen! Můžete přeskočit zbytek kapitoly a pustit se do 3. Složení extrudérů (Manuál na Multi Material) 2017 manual.prusa3d.com/ Page 12 of 15

a tiskového ventilátoru musí jít levou drážkou a pod stahovací páskou.

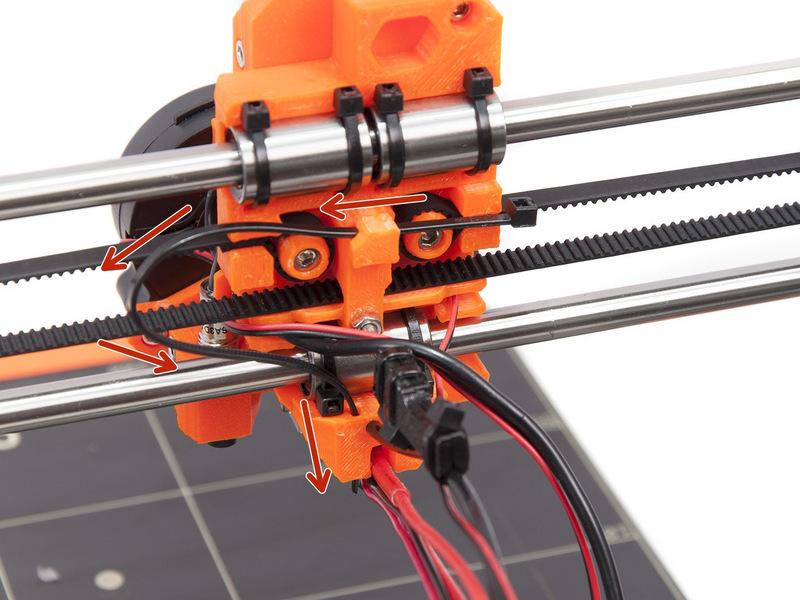

13 Step 16 Správa kabelů Zasuňte stahovací pásku skrze levý slot pojezdu osy X (X-carriage) jako je ukázáno na obrázku. Veďte stahovací pásku pod kabely z Hotendu. Ujistěte se, že jsou všechny kabely na správném místě. Kabely senzoru P.I.N.D.A. a tiskového ventilátoru musí jít levou drážkou a pod stahovací páskou. Kabel od ventilátoru Hotendu pravou drážkou a pod stahovací páskou. Kabeláž z Hotendu musí jít spodem a být uvnitř smyčky. Utáhněte stahovací pásku a odstřihněte přebytečnou část manual.prusa3d.com/ Page 13 of 15

Step 17 Nasazení kroucené bužírky Oviňte kroucenou bužírku tak,

skrz horní otvor krytu elektroniky (RAMBO cover).

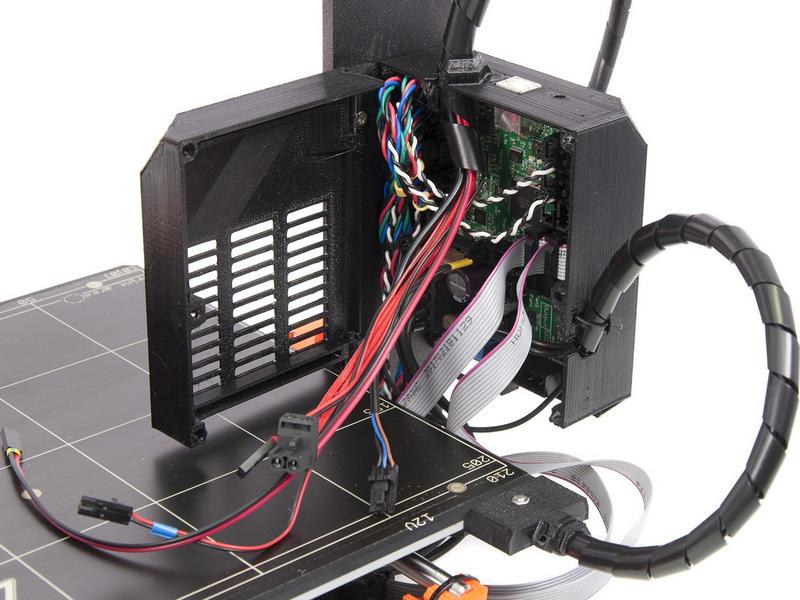

14 Step 17 Nasazení kroucené bužírky Oviňte kroucenou bužírku tak, abyste měli jedno otočení okolo kabelů, avšak bez spodních kabelů z Hotendu. Umístěte dvě stahovací pásky na začátek kroucené bužírky a stáhněte je. Odstřihněte zbývající část. Pokračujte obalením všech kabelů vedoucích z Multiplexeru až do jejich konce. Na konci svazku vyjměte nylonovou strunu tak, aby zůstaly ještě dvě otočení bužírky. Viz obrázek. Step 18 Umístění kabelů do krytu elektroniky Veďte svazek kabelů skrz horní otvor krytu elektroniky (RAMBO cover). Ujistěte se, že jste umístili nylonovou strunu do slotu a kroucená bužírka prochází skrz vrchní část krytu. Umístěte stahovací pásku do slotu na horní části krytu elektroniky a utáhněte ji. Nepoužívejte příliš velkou sílu nebo poškodíte kabely manual.prusa3d.com/ Page 14 of 15

15 Step 19 Elektronika Multiplexeru Ponechte kabely zatím nezapojené. K tomu se dostaneme později. Multiplexer je hotov! Pojďme na kapitolu 3. Složení extrudérů. This document was last generated on :28:44 PM manual.prusa3d.com/ Page 15 of 15
