1 Poznámky pro uživatele bezdrátové sítě LAN Русский Suomi Norsk Dansk Polski Magyar Svenska Před použitím tohoto zařízení si důkladně přečtěte tento manuál a mějte jej po ruce pro budoucí použití.

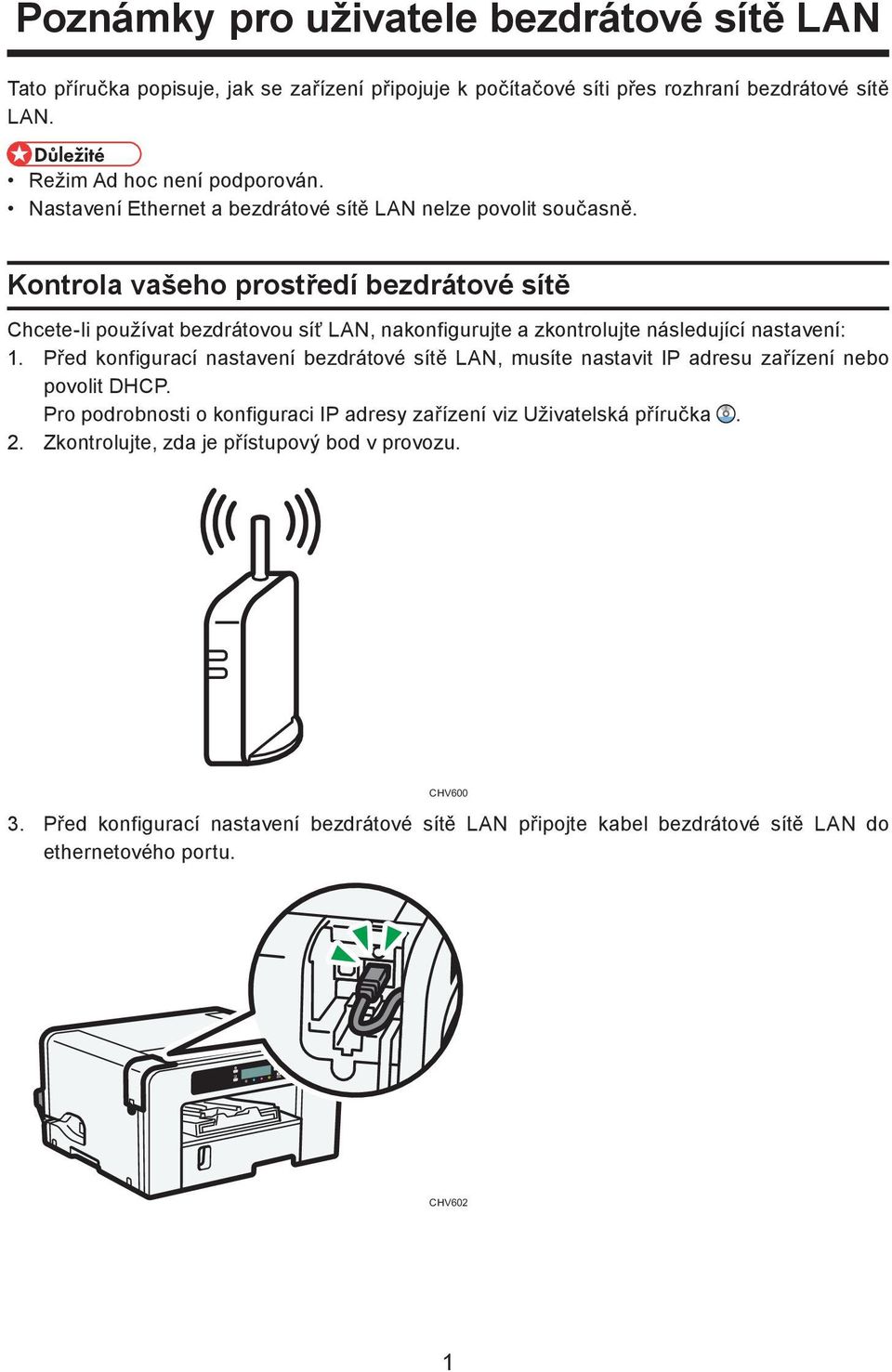

2 Poznámky pro uživatele bezdrátové sítě LAN Tato příručka popisuje, jak se zařízení připojuje k počítačové síti přes rozhraní bezdrátové sítě LAN. Režim Ad hoc není podporován. Nastavení Ethernet a bezdrátové sítě LAN nelze povolit současně. Kontrola vašeho prostředí bezdrátové sítě Chcete-li používat bezdrátovou síť LAN, nakonfigurujte a zkontrolujte následující nastavení: 1. Před konfigurací nastavení bezdrátové sítě LAN, musíte nastavit IP adresu zařízení nebo povolit DHCP. Pro podrobnosti o konfiguraci IP adresy zařízení viz Uživatelská příručka. 2. Zkontrolujte, zda je přístupový bod v provozu. CHV Před konfigurací nastavení bezdrátové sítě LAN připojte kabel bezdrátové sítě LAN do ethernetového portu. CHV602 1

3 Volba metody konfigurace Metoda konfigurace závisí na použitém přístupovém bodu. "Easy Setup" (Snadné nastavení) je funkce pro automatickou konfiguraci nastavení bezdrátové sítě LAN. Skutečný název této funkce se může lišit v závislosti na použitém přístupovém bodu. Viz příručka k přístupovém bodu. Chcete-li použít Easy Setup (Snadné nastavení), tak pro přístupový bod buď nesmí být nastavena žádná metoda zabezpečení, anebo může být vybrána jedna z následujících metod zabezpečení: WPA-PSK(AES) WPA2-PSK(AES) Podporuje tento přístupový bod funkci "Snadné nastavení" bezdrátové sítě LAN? Ano Ne Je na přístupovém bodu tlačítko? Snadné nastavení "Metody PBC" Strana 3 "Snadné nastavení pomocí tlačítka WPS" Ano Ne Snadné nastavení "Metody PIN" Strana 5 "Snadné nastavení pomocí PIN kódu" Ruční nastavení Strana 7 "Ruční nastavení" CHV626 Ruční nastavení: "Konfigurace nastavení pomocí aplikace Web Image Monitor" Ruční nastavení: "Konfigurace nastavení pomocí ovládacího panelu" 2

4 Snadné nastavení pomocí tlačítka WPS 1. Zapněte zařízení. 2. Stiskněte tlačítko [ /Menu]. CHV Tlačítkem [ ] nebo [ /Menu] zobrazíte [Host.rozhraní] a pak stiskněte tlačítko [#Enter]. Nabídka: Hostitelské rozhraní 4. Tlačítkem [ ] nebo [ /Menu] zobrazíte [Bezdrátová LAN] a pak stiskněte tlačítko [#Enter]. Hostitelské rozhraní: Bezdrátová LAN 5. Tlačítkem [ ] nebo [ /Menu] zobrazíte [Snadné nast.] a pak stiskněte tlačítko [#Enter]. Bezdrátová LAN: Snadné nastavení 6. Stiskněte tlačítko WPS na přístupovém bodu. WPS CHV607 3

5 7. Tlačítkem [ ] nebo [ /Menu] zobrazíte [Metoda PBC] a pak stiskněte tlačítko [#Enter]. Snadné nastavení: Metoda PBC Pokud nelze přístupový bod rozpoznat během 120 sekund, relace hledání vyprší. Pokud pokus o připojení není úspěšný, stiskněte znovu tlačítko [#Enter]. Pokud problém přetrvává, zkontrolujte, zda přístupový bod pracuje správně. Konfigurace je dokončena, pokud je připojení k přístupovému bodu potvrzeno. 8. Po provedení všech nastavení stiskněte tlačítko [Escape]. 9. Vytiskněte konfigurační stránku a zkontrolujte, zda se zařízení úspěšně připojilo k přístupovému bodu. Pokud je na konfigurační stránce signál bezdrátové sítě LAN uveden jako nedostupný (0%), zařízení není připojeno k přístupovému bodu. Tisk konfigurační strany Tlačítko [ /Menu] [Sezn./Test.tisk] [Konfig. strana] [#Enter] 4

6 Snadné nastavení pomocí PIN kódu 1. Zapněte zařízení. 2. Stiskněte tlačítko [ /Menu]. CHV Tlačítkem [ ] nebo [ /Menu] zobrazíte [Host.rozhraní] a pak stiskněte tlačítko [#Enter]. Nabídka: Hostitelské rozhraní 4. Tlačítkem [ ] nebo [ /Menu] zobrazíte [Bezdrátová LAN] a pak stiskněte tlačítko [#Enter]. Hostitelské rozhraní: Bezdrátová LAN 5. Tlačítkem [ ] nebo [ /Menu] zobrazíte [Snadné nast.] a pak stiskněte tlačítko [#Enter]. Bezdrátová LAN: Snadné nastavení 6. Tlačítkem [ ] nebo [ /Menu] zobrazíte [Zobrazit PIN] a pak stiskněte tlačítko [#Enter]. Snadné nastavení: Zobrazení PIN 7. Zkontrolujte PIN kód zařízení. 5

7 8. PIN zařízení zadejte na webové stránce přístupového bodu. Podrobnosti naleznete v manuálu dodávaném s přístupovým bodem bezdrátové LAN. CHV WPS (PIN systém) spusťte z webové stránky přístupového bodu. 10. Stiskněte tlačítko [Escape]. 11. Tlačítkem [ ] nebo [ /Menu] zobrazíte [Metoda PIN] a pak stiskněte tlačítko [#Enter]. Snadné nastavení: Metoda PIN Pokud pokus o připojení není úspěšný, stiskněte znovu tlačítko [#Enter]. Pokud problém přetrvává, zkontrolujte, zda přístupový bod pracuje správně. Konfigurace je dokončena, pokud je připojení k přístupovému bodu potvrzeno. 12. Po provedení všech nastavení stiskněte tlačítko [Escape]. 13. Vytiskněte konfigurační stránku a zkontrolujte, zda se zařízení úspěšně připojilo k přístupovému bodu. Pokud je na konfigurační stránce signál bezdrátové sítě LAN uveden jako nedostupný (0%), zařízení není připojeno k přístupovému bodu. Tisk konfigurační strany Tlačítko [ /Menu] [Sezn./Test.tisk] [Konfig. strana] [#Enter] 6

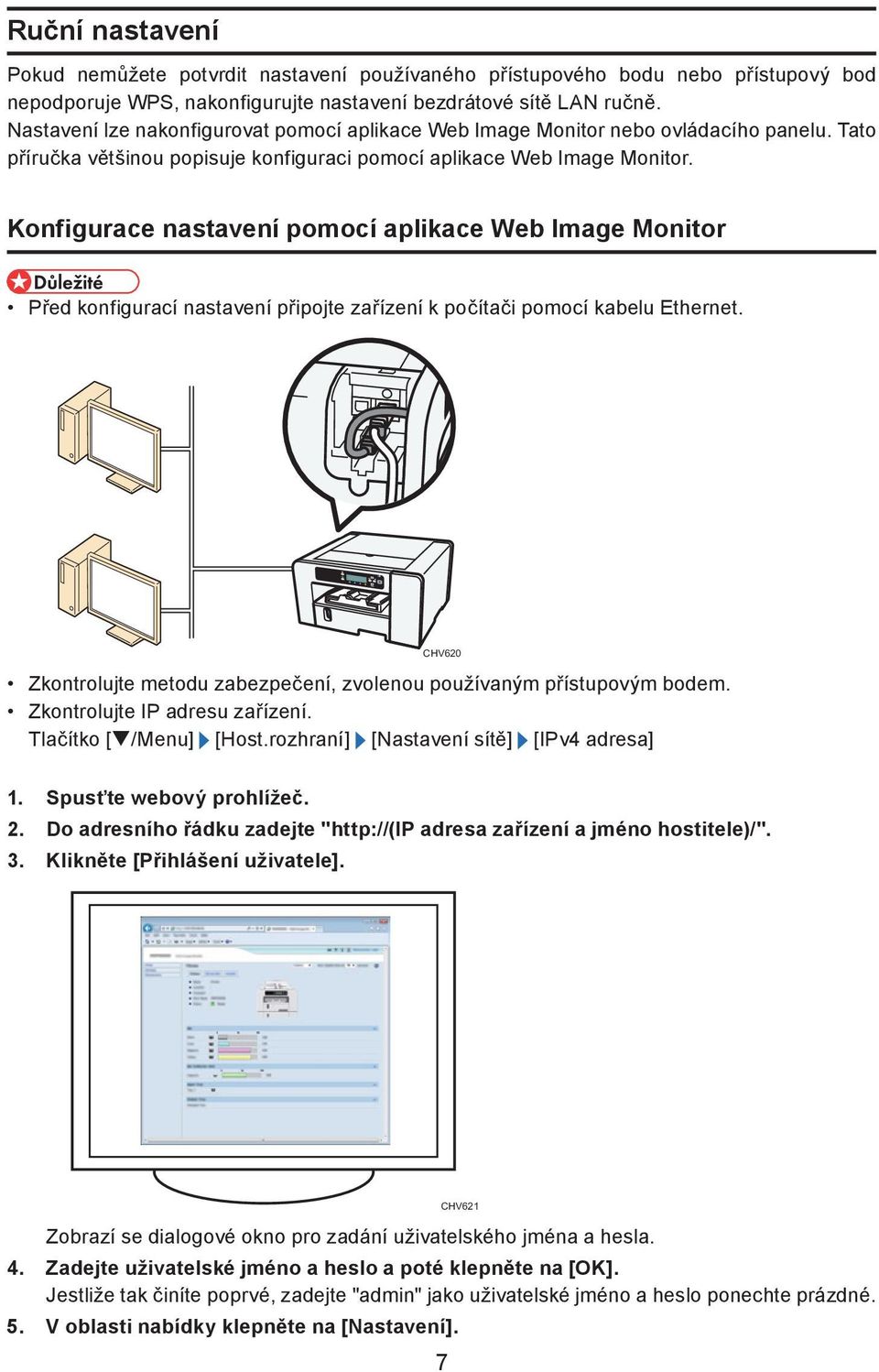

8 Ruční nastavení Pokud nemůžete potvrdit nastavení používaného přístupového bodu nebo přístupový bod nepodporuje WPS, nakonfigurujte nastavení bezdrátové sítě LAN ručně. Nastavení lze nakonfigurovat pomocí aplikace Web Image Monitor nebo ovládacího panelu. Tato příručka většinou popisuje konfiguraci pomocí aplikace Web Image Monitor. Konfigurace nastavení pomocí aplikace Web Image Monitor Před konfigurací nastavení připojte zařízení k počítači pomocí kabelu Ethernet. CHV620 Zkontrolujte metodu zabezpečení, zvolenou používaným přístupovým bodem. Zkontrolujte IP adresu zařízení. Tlačítko [ /Menu] [Host.rozhraní] [Nastavení sítě] [IPv4 adresa] 1. Spusťte webový prohlížeč. 2. Do adresního řádku zadejte " adresa zařízení a jméno hostitele)/". 3. Klikněte [Přihlášení uživatele]. CHV621 Zobrazí se dialogové okno pro zadání uživatelského jména a hesla. 4. Zadejte uživatelské jméno a heslo a poté klepněte na [OK]. Jestliže tak činíte poprvé, zadejte "admin" jako uživatelské jméno a heslo ponechte prázdné. 5. V oblasti nabídky klepněte na [Nastavení]. 7

9 6. Kliknetě na [Nastavení bezdrátové LAN]. 7. Specifikujte nastavení bezdrátové LAN. Pokud je metoda zabezpečení WEP Zadejte název sítě přístupového bodu. 2. Zvolte [WEP]. 3. Zadejte heslo přístupového bodu, a potom vyberte zaškrtávací políčko [Použít]. CHV622 8

10 Pokud je metoda zabezpečení WPA 1 2 CHV Zadejte název sítě přístupového bodu. 2. Zvolte [WPA]. 9

11 Pokud metoda ověření WPA je WPA-PSK nebo WPA2-PSK 1 2 CHV Zvolte [WPA-PSK] nebo [WPA2-PSK]. 2. Zadejte PSK (před-sdílený klíč), a pak zvolte zaškrtávací políčko [Použít]. Je-li to nutné, nakonfigurujte ostatní nastavení. 10

12 Pokud metoda ověření WPA je WPA nebo WPA CHV Zvolte [WPA] nebo [WPA2]. 2. Zadejte uživatelské jméno pro Extensible Authentication Protocol (EAP). 3. Zvolte typ ověření EAP. 4. Zadejte heslo pro Protected Extensible Authentication Protocol (PEAP) a poté vyberte zaškrtávací políčko [Použít]. Pokud je [Typ EAP] nastaven na [PEAP], můžete nakonfigurovat toto nastavení. Je-li to nutné, nakonfigurujte ostatní nastavení. 8. Klikněte na [OK]. 9. Klikněte na [Odhlášení uživatele]. 10. Vypněte zařízení. 11. Odpojte kabel Ethernet a pak připojte kabel bezdrátové sítě LAN. 12. Zapněte zařízení. Nastavení je dokončeno. 11

13 Konfigurace nastavení pomocí ovládacího panelu Pro podrobnosti viz webová stránka výrobce nebo Uživatelská příručka. 1. Nakonfigurujte nastavení bezdrátové LAN. Tlačítko [ /Menu] [Host.rozhraní] [Bezdrátová LAN] [Metoda zabezp.] CS CZ J A
