Síťové standardy WIFI antény, konfigurace PC Vypracoval: Ing. Jaroslav Krupica, září 2013

Transkript

1 Síťové standardy WIFI antény, konfigurace PC Vypracoval: Ing. Jaroslav Krupica, září 2013 Název školy Obchodní akademie a Střední odborné učiliště Veselí nad Moravou Název a číslo OP OP Vzdělávání pro konkurenceschopnost, CZ 1.5 Název šablony klíčové aktivity Číslo šablony, sady a materiálu Vzdělávací oblast dle RVP Tematický celek dle ŠVP Předmět, obor, ročník Anotace III/2 Zvyšování kvality výuky prostřednictvím ICT VY_ 32_INOVACE_09_02_13 Vzdělávání v informačních a komunikačních technologiích Síťové standardy Hardware a sítě, Informační technologie, 3. ročník Studenti se seznámí: Standard , WIFI antény, všesměrová, sektorová, směrová, vlastnosti antén, konektory antén, pigtail, konfigurace PC, náhledy konfigurace. Realizátorem tohoto projektu je Obchodní akademie a Střední odborné učiliště Veselí nad Moravou Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

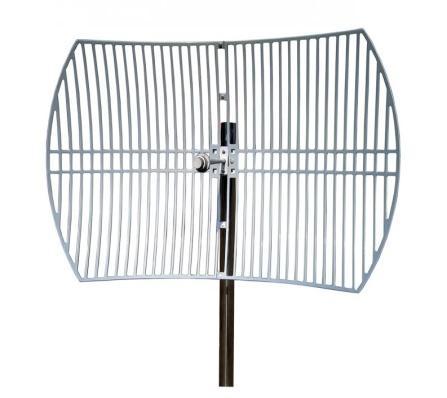

2 ANTÉNY - přijímací a vysílací prvek bezdrátové technologie Typy antén - základní rozdělení je podle směrovosti vysílání signálu Všesměrová signál se šíří všemi směry okolo antény, vysílací úhel 360, základem dipól Sektorová signál se šíří v určitém horizontálním a vertikálním úhlu, vysílací úhel od 45 do 180 Směrová signál se šíří v určitém úzkém paprsku s velmi malým horizontálním a vertikálním úhlem, vysílací úhel od 15 do 45 dva typy: parabolická (talíř nebo síto) a Yagi strana 1

3 Vlastnosti antény příklady hodnot - frekvenční rozsah: GHz - zisk: 18dBi - impedance: 50 Ohm - WSWR: 1, 5 : 1 - vyzařovací úhel: 24 horizontálně, 24 vertikálně - polarizace: vertikální/ horizontální - max. výkon 5 W - rozměry: tyč 86cm o průměru 7, 3cm - konektor: N-female (na kabelovém pigtailu) - hmotnost: 0, 8 kg - odolnost proti větru: do 200 km/h Konektory antén Male N konektor Female N konektor zakončení anténního kabelu, místo kde kabel přechází do nějakého WiFi zařízení jde o poměrně velký konektor protikus se naopak používá na zařízeních většinou jde o konektor určený pro venkovní použití Male RP-SMA Female RP-SMA nejběžnější konektory na zařízeních určených pro vnitřní použití, typicky na přístupové body a PCI karty samiččí verze umístěna na wifi technice, v tomto případě na PCi kartě strana 2

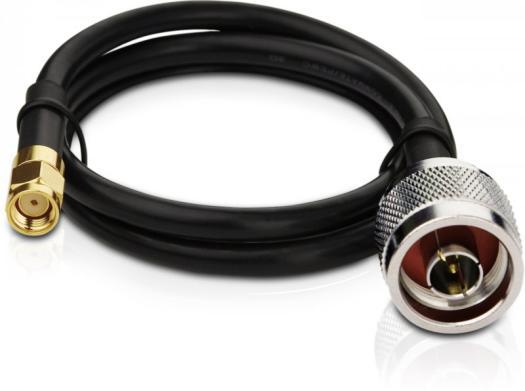

4 Male RP-TNC Female RP-TNC konektory typu TNC používá především Linksys jsou masivnější, než SMA, ale drobnější než N konektory, je s nimi lepší manipulace Male MC konektor Female MC konektor konektor se používá na PCMCIA karty, kde i malý SMA konektor je příliš velký. protikus je většinou integrovaný v zařízení, netřeba pájet Pigtail Používá se pro přechod z jednoho typu konektorů na jiný a většinou jde o krátký kabílek, který převede N konektor v anténě na SMA konektor na koncovém zařízení atd. Druhý obrázek N konektor na MC. strana 3

5 KONFIGURACE PC - OS PC musí mít zabudovanou podporu bezdrátové sítě - u WIN je to od verze XP - prvním krokem je vždy instalace a montáž síťové karty + ovladačů, kdy v síťovém připojení se objeví nový zástupce pro nové připojení, kde ve vlastnostech nastavíme všechny parametry - zapojujeme-li PC s AP metalicky, není potřeba navíc nic konfigurovat, pouze pracovní skupinu, IP adresu, masku sítě, výchozí bránu, DNS, popřípadě DHCP - připojujeme-li PC k AP bezdrátově, je nutné navíc nakonfigurovat SSID, zabezpečení, šifrování, automatické připojování, přístupový klíč atd. - konfigurace bezdrátové sítě se mírně liší podle verze Windows - i u bezdrátových připojení je počet PC omezen z důvodu rychlosti a stability sítě maximálně je to i více PC/AP, dle typu a provedení AP strana 4

6 Náhledy WIN XP strana 5

7 strana 6

8 strana 7

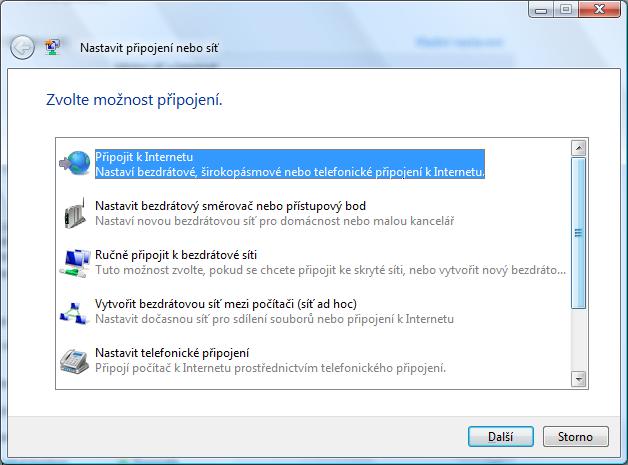

9 Náhledy WIN Vista, WIN 7 strana 8

10 strana 9

11 strana 10

12 strana 11

13 strana 12

14 BIGELOW, Stephen J. Mistrovství v počítačových sítích: správa, konfigurace, diagnostika a řešení problémů. Vyd. 1. Překlad Petr Matějů. Brno: Computer Press, ISBN ODOM, Wendell. Počítačové sítě bez předchozích znalostí. Vyd. 1. Brno: CP Books, 2005, 383 s. ISBN HORÁK, Jaroslav a Milan KERŠLÁGER. Počítačové sítě bez předchozích znalostí. 3., aktualiz. vyd. Brno: Computer Press, 2006, 211 s. ISBN ZANDL, Patrick. Bezdrátové sítě WiFi: praktický průvodce. Vyd. 1. Brno: Computer Press, 2003, 190 s. ISBN Obrázky dostupné pod licencí Public domain na WWW: nebo vytvořené autorem. strana 13
