1 Instalační manuál SPECTRA IV Kamery řady Spectra IV SL a Spectra IV SE D Dome Drive 23X, 27X a 35X -1-

2 Obsah Obsah... 2 Popis... 3 Instalace... 3 NASTAVENÍ PŘEPÍNAČŮ... 3 DOME JEDNOTKA... 6 Instalace Back Boxu a Dome Jednotky... 7 Tabulky

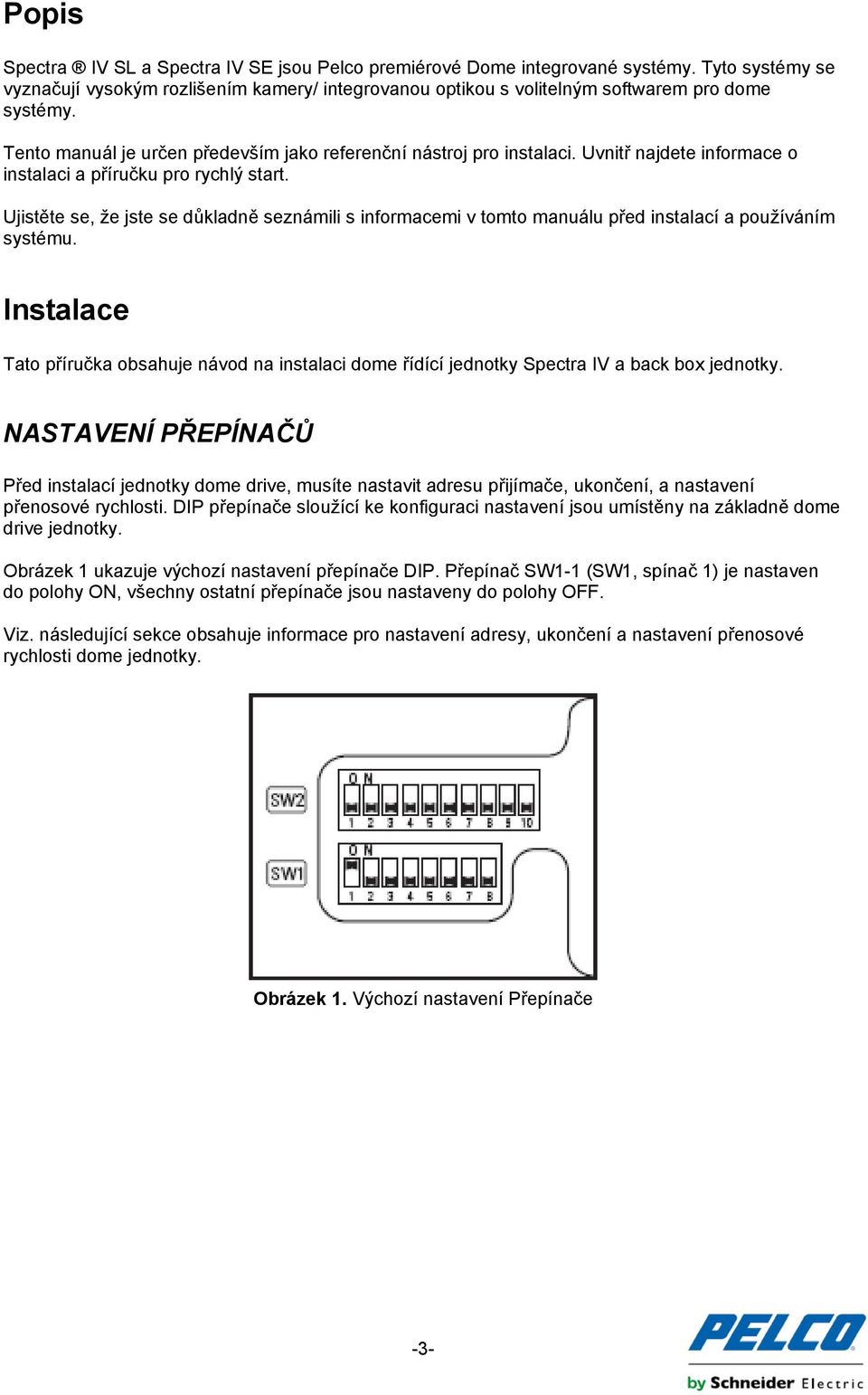

3 Popis Spectra IV SL a Spectra IV SE jsou Pelco premiérové Dome integrované systémy. Tyto systémy se vyznačují vysokým rozlišením kamery/ integrovanou optikou s volitelným softwarem pro dome systémy. Tento manuál je určen především jako referenční nástroj pro instalaci. Uvnitř najdete informace o instalaci a příručku pro rychlý start. Ujistěte se, že jste se důkladně seznámili s informacemi v tomto manuálu před instalací a používáním systému. Instalace Tato příručka obsahuje návod na instalaci dome řídící jednotky Spectra IV a back box jednotky. NASTAVENÍ PŘEPÍNAČŮ Před instalací jednotky dome drive, musíte nastavit adresu přijímače, ukončení, a nastavení přenosové rychlosti. DIP přepínače sloužící ke konfiguraci nastavení jsou umístěny na základně dome drive jednotky. Obrázek 1 ukazuje výchozí nastavení přepínače DIP. Přepínač SW1-1 (SW1, spínač 1) je nastaven do polohy ON, všechny ostatní přepínače jsou nastaveny do polohy OFF. Viz. následující sekce obsahuje informace pro nastavení adresy, ukončení a nastavení přenosové rychlosti dome jednotky. Obrázek 1. Výchozí nastavení Přepínače -3-

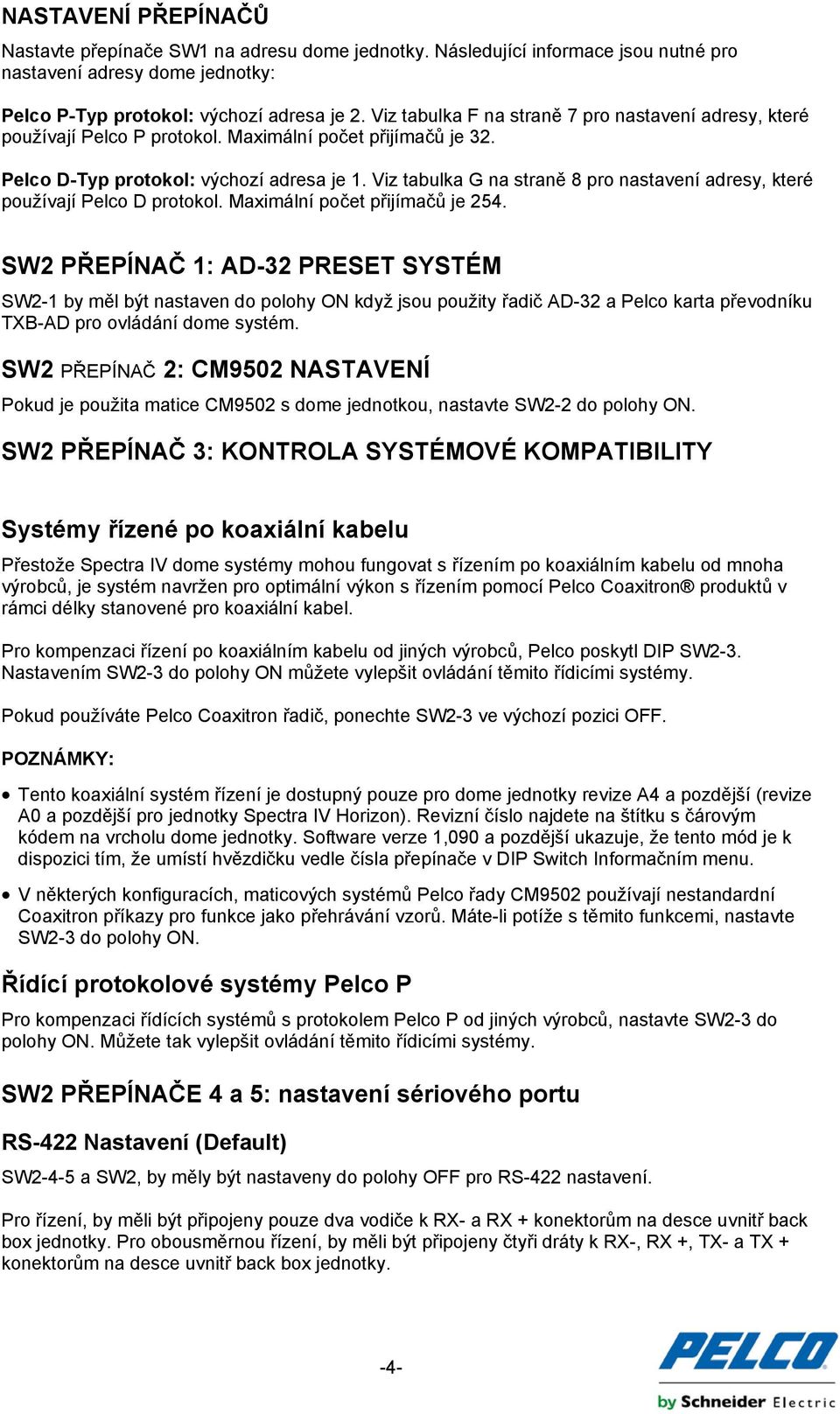

4 NASTAVENÍ PŘEPÍNAČŮ Nastavte přepínače SW1 na adresu dome jednotky. Následující informace jsou nutné pro nastavení adresy dome jednotky: Pelco P-Typ protokol: výchozí adresa je 2. Viz tabulka F na straně 7 pro nastavení adresy, které používají Pelco P protokol. Maximální počet přijímačů je 32. Pelco D-Typ protokol: výchozí adresa je 1. Viz tabulka G na straně 8 pro nastavení adresy, které používají Pelco D protokol. Maximální počet přijímačů je 254. SW2 PŘEPÍNAČ 1: AD-32 PRESET SYSTÉM SW2-1 by měl být nastaven do polohy ON když jsou použity řadič AD-32 a Pelco karta převodníku TXB-AD pro ovládání dome systém. SW2 PŘEPÍNAČ 2: CM9502 NASTAVENÍ Pokud je použita matice CM9502 s dome jednotkou, nastavte SW2-2 do polohy ON. SW2 PŘEPÍNAČ 3: KONTROLA SYSTÉMOVÉ KOMPATIBILITY Systémy řízené po koaxiální kabelu Přestože Spectra IV dome systémy mohou fungovat s řízením po koaxiálním kabelu od mnoha výrobců, je systém navržen pro optimální výkon s řízením pomocí Pelco Coaxitron produktů v rámci délky stanovené pro koaxiální kabel. Pro kompenzaci řízení po koaxiálním kabelu od jiných výrobců, Pelco poskytl DIP SW2-3. Nastavením SW2-3 do polohy ON můžete vylepšit ovládání těmito řídicími systémy. Pokud používáte Pelco Coaxitron řadič, ponechte SW2-3 ve výchozí pozici OFF. POZNÁMKY: Tento koaxiální systém řízení je dostupný pouze pro dome jednotky revize A4 a pozdější (revize A0 a pozdější pro jednotky Spectra IV Horizon). Revizní číslo najdete na štítku s čárovým kódem na vrcholu dome jednotky. Software verze 1,090 a pozdější ukazuje, že tento mód je k dispozici tím, že umístí hvězdičku vedle čísla přepínače v DIP Switch Informačním menu. V některých konfiguracích, maticových systémů Pelco řady CM9502 používají nestandardní Coaxitron příkazy pro funkce jako přehrávání vzorů. Máte-li potíže s těmito funkcemi, nastavte SW2-3 do polohy ON. Řídící protokolové systémy Pelco P Pro kompenzaci řídících systémů s protokolem Pelco P od jiných výrobců, nastavte SW2-3 do polohy ON. Můžete tak vylepšit ovládání těmito řídicími systémy. SW2 PŘEPÍNAČE 4 a 5: nastavení sériového portu RS-422 Nastavení (Default) SW2-4-5 a SW2, by měly být nastaveny do polohy OFF pro RS-422 nastavení. Pro řízení, by měli být připojeny pouze dva vodiče k RX- a RX + konektorům na desce uvnitř back box jednotky. Pro obousměrnou řízení, by měli být připojeny čtyři dráty k RX-, RX +, TX- a TX + konektorům na desce uvnitř back box jednotky. -4-

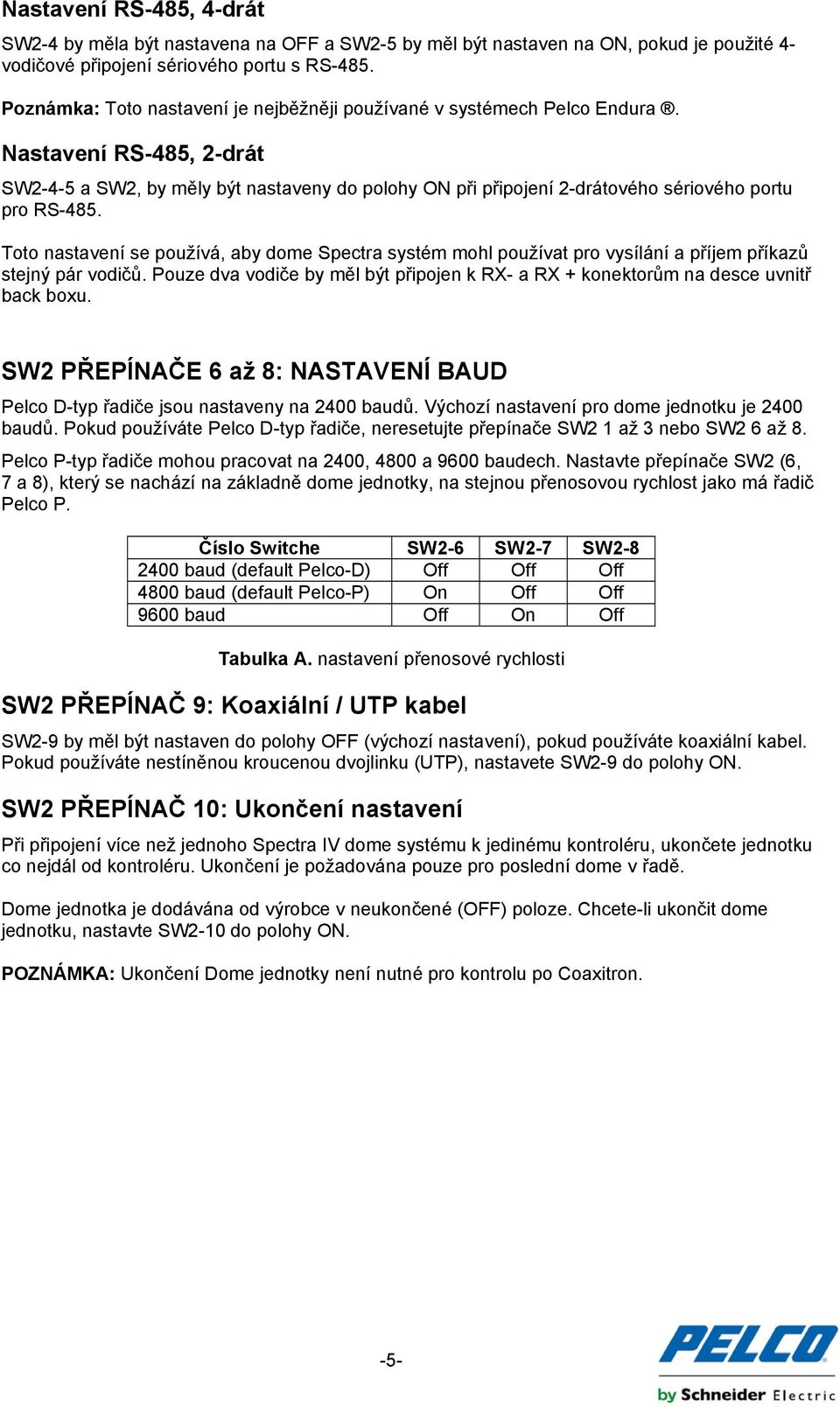

5 Nastavení RS-485, 4-drát SW2-4 by měla být nastavena na OFF a SW2-5 by měl být nastaven na ON, pokud je použité 4- vodičové připojení sériového portu s RS-485. Poznámka: Toto nastavení je nejběžněji používané v systémech Pelco Endura. Nastavení RS-485, 2-drát SW2-4-5 a SW2, by měly být nastaveny do polohy ON při připojení 2-drátového sériového portu pro RS-485. Toto nastavení se používá, aby dome Spectra systém mohl používat pro vysílání a příjem příkazů stejný pár vodičů. Pouze dva vodiče by měl být připojen k RX- a RX + konektorům na desce uvnitř back boxu. SW2 PŘEPÍNAČE 6 až 8: NASTAVENÍ BAUD Pelco D-typ řadiče jsou nastaveny na 2400 baudů. Výchozí nastavení pro dome jednotku je 2400 baudů. Pokud používáte Pelco D-typ řadiče, neresetujte přepínače SW2 1 až 3 nebo SW2 6 až 8. Pelco P-typ řadiče mohou pracovat na 2400, 4800 a 9600 baudech. Nastavte přepínače SW2 (6, 7 a 8), který se nachází na základně dome jednotky, na stejnou přenosovou rychlost jako má řadič Pelco P. Číslo Switche SW2-6 SW2-7 SW baud (default Pelco-D) Off Off Off 4800 baud (default Pelco-P) On Off Off 9600 baud Off On Off Tabulka A. nastavení přenosové rychlosti SW2 PŘEPÍNAČ 9: Koaxiální / UTP kabel SW2-9 by měl být nastaven do polohy OFF (výchozí nastavení), pokud používáte koaxiální kabel. Pokud používáte nestíněnou kroucenou dvojlinku (UTP), nastavete SW2-9 do polohy ON. SW2 PŘEPÍNAČ 10: Ukončení nastavení Při připojení více než jednoho Spectra IV dome systému k jedinému kontroléru, ukončete jednotku co nejdál od kontroléru. Ukončení je požadována pouze pro poslední dome v řadě. Dome jednotka je dodávána od výrobce v neukončené (OFF) poloze. Chcete-li ukončit dome jednotku, nastavte SW2-10 do polohy ON. POZNÁMKA: Ukončení Dome jednotky není nutné pro kontrolu po Coaxitron. -5-

6 DOME JEDNOTKA Chcete-li nainstalovat dome jednotku: 1. Přiložte modré a červené páčky k modrým a červeným šipkám na otočnou patici v back boxu jednotky. 2. Přitlačte na páčky dovnitř na jedné straně a pak i na druhé straně. 3. Pokračujte v tlaku na koncích páček až uslyšíte kliknutí na obou stranách (viz obr. 2). Obrázek 2. Instalace Dome jednotky Poznámka: Při vyjímání disku jednotky, který už byl používán, je třeba dbát zvýšené opatrnosti, aby se zabránilo přímému kontaktu s horní deskou jednotky. Tato část jednotky bude teplá na dotek, když ji poprvé odstraníte z pracující jednotky. 4. Připojte napájení k dome systému Spectra IV. Systém spustí konfigurační sekvenci. Když je konfigurace hotova, zobrazí se následující informace: Pelco Spectra IV SL / Spectra IV SE Verze X. XX D Adresa: 1 P Adresa: 2 Comm 2400, N, 8, 1 KONFIGURACE HOTOVO Tato informace zůstane na displeji dokud nezačnete pracovat s jednotkou. Poznámka: Při první instalaci Spectra IV dome jednotky v Spectra III back boxu, se zobrazí zpráva. Když je instalace kompletní, dome jednotka bude pokračovat standardní konfigurační sekvencí. -6-

7 Instalace Back Boxu a Dome Jednotky 1. Nainstalujte držák pro zavěšení dome jednotky. Viz instrukce dodávané s montáží. 2. Otevřete otočné dvířka v back boxu. Zatlačte uzamykací páčky ke stěně jednotky a zvedněte otevřené dveře. Protáhněte kabeláž přes back box. Viz tabulka B, tabulka C, D a tabulka pro vzdálenosti zapojení. 3. Zašroubujte back box do držáku. Pokud máte venkovní verzi, použijte závitovou směs (dodáván), při upevnění back boxu. Poznámka: Závitová směs musí být použita. V opačném případě může v budoucnu dojít k tomu, že jednotky od sebe neoddělíte. Tabulka B. Požadavky na video koaxiální kabel Typ kabelu* Maximální vzdálenost RG59/U 229 m RG6/U 305 m RG11/U 457 m * Kabelové požadavky: Impedance 75 ohmů Celo-měděný centrální vodič Celo-měděné splétané stínění opletením s 95% pokrytím AC/DC Celkem VA Celkem Wattů 23 VA/ 15 wattů 73 VA/ 65 wattů Tabulka C. 24VAC/24VDC délky kabeláže 20 AWG (0.5 mm2) Tloušťka drátu 18 AWG (1.0 mm2) 16 AWG (1.5 mm2) 14 AWG (2.5 mm2) 38 m 60 m 95 m 151 m 12 m 19 m 30 m 48 m Výše jsou uvedeny doporučené maximální vzdálenosti 24 VAC a 24 VDC aplikace a jsou kalkulovány s 10% poklesem napětí. (10 % je zpravidla maximální povolený úbytek napětí AC nebo DC napájených zařízení.) -7-

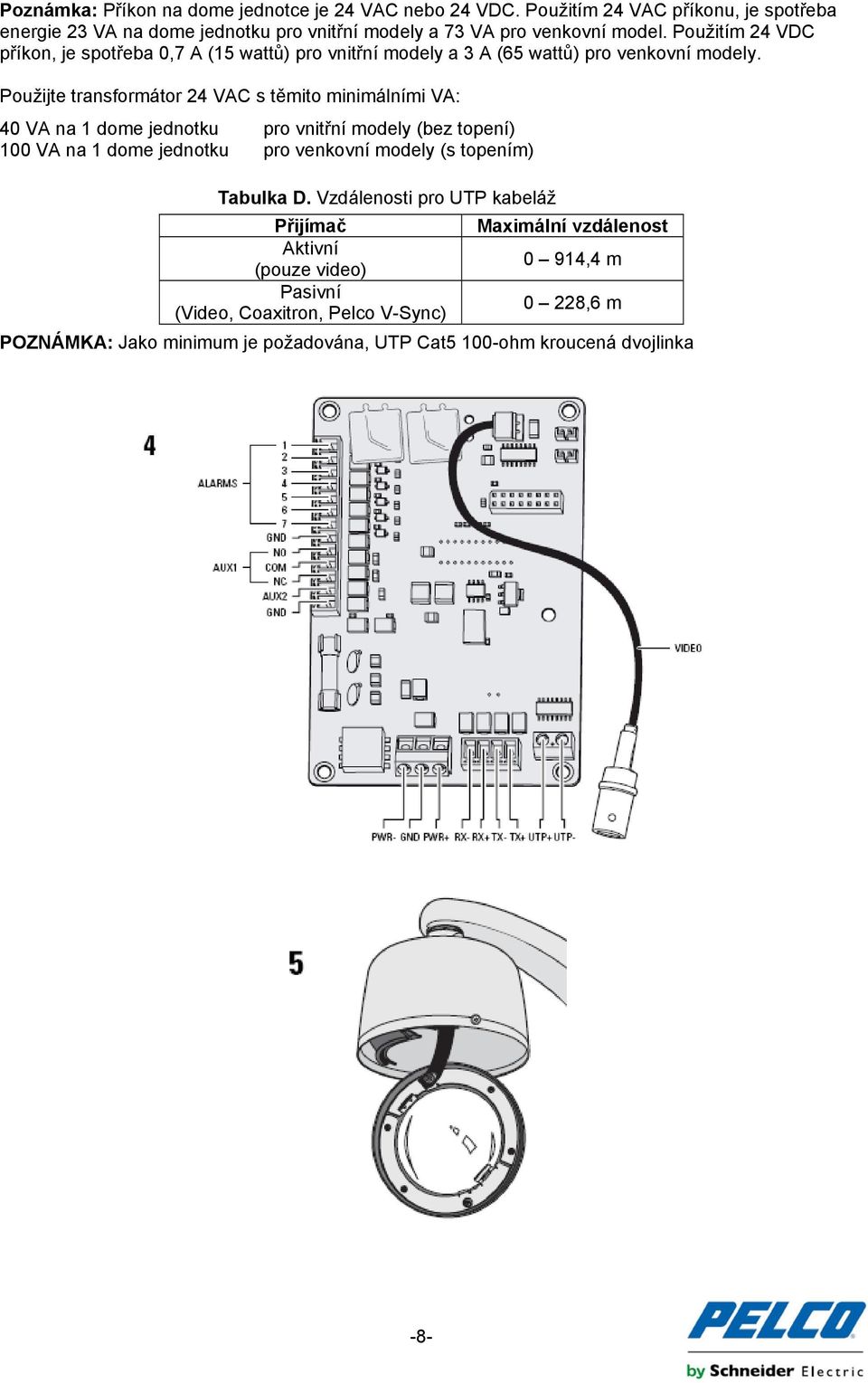

8 Poznámka: Příkon na dome jednotce je 24 VAC nebo 24 VDC. Použitím 24 VAC příkonu, je spotřeba energie 23 VA na dome jednotku pro vnitřní modely a 73 VA pro venkovní model. Použitím 24 VDC příkon, je spotřeba 0,7 A (15 wattů) pro vnitřní modely a 3 A (65 wattů) pro venkovní modely. Použijte transformátor 24 VAC s těmito minimálními VA: 40 VA na 1 dome jednotku pro vnitřní modely (bez topení) 100 VA na 1 dome jednotku pro venkovní modely (s topením) Tabulka D. Vzdálenosti pro UTP kabeláž Přijímač Aktivní (pouze video) Pasivní (Video, Coaxitron, Pelco V-Sync) Maximální vzdálenost 0 914,4 m 0 228,6 m POZNÁMKA: Jako minimum je požadována, UTP Cat5 100-ohm kroucená dvojlinka -8-

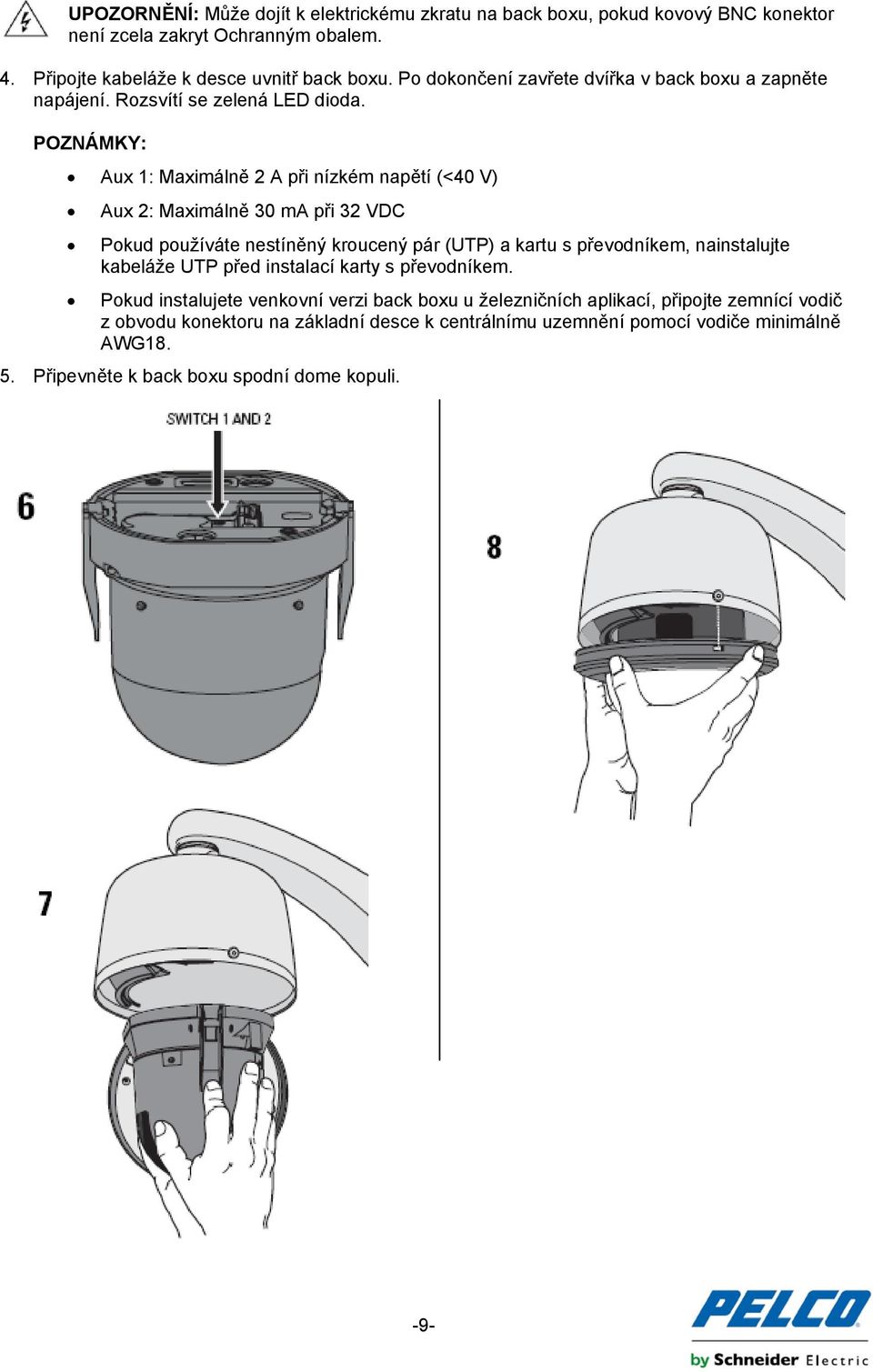

9 UPOZORNĚNÍ: Může dojít k elektrickému zkratu na back boxu, pokud kovový BNC konektor není zcela zakryt Ochranným obalem. 4. Připojte kabeláže k desce uvnitř back boxu. Po dokončení zavřete dvířka v back boxu a zapněte napájení. Rozsvítí se zelená LED dioda. POZNÁMKY: Aux 1: Maximálně 2 A při nízkém napětí (<40 V) Aux 2: Maximálně 30 ma při 32 VDC Pokud používáte nestíněný kroucený pár (UTP) a kartu s převodníkem, nainstalujte kabeláže UTP před instalací karty s převodníkem. Pokud instalujete venkovní verzi back boxu u železničních aplikací, připojte zemnící vodič z obvodu konektoru na základní desce k centrálnímu uzemnění pomocí vodiče minimálně AWG Připevněte k back boxu spodní dome kopuli. -9-

10 6. Konfigurační DIP přepínače SW1 a SW2 se nachází na vrcholu kopule disku. Pro nastavení přepínače DIP, se podívejte na štítky umístěné na vrcholu kopule jednotky nebo v sekci Nastavení přepínače. Poznámka: Při připojení více než jedné Spectra dome jednotky na jeden kontrolér, ukončete jednotku nejdále od kontroléru. Chcete-li ukončit dome jednotku nastavte SW2-10 přepínač do polohy ON. 7. Nainstalujte dome jednotku. Viz tabulka E se seznamem kompatibilních dome jednotek a back boxů. Přiložte modré a červené páčky k modrým a červeným šipkám na otočnou patici v back boxu jednotky. Zatlačte na jednotlivých páčkách dokud na obou stranách neuslyšíte cvaknutí. Tabulka E. kompatibilita dome drive a back box Spectra kamer Dome Jednotka Back Box Spectra II Spectra III Spectra IV Spectra II Spectra III Spectra IV 8. Nainstalujte spodní dome kopuli. Utáhněte šrouby typu Phillips vedoucí k zajištění spodní dome kopule na back box. Pro použití Dome jednotky se podívejte na programovací manuál. -10-

11 Tabulky Tabulka F. Nastavení Switchů SW1 pro řízení pomocí Pelco P protokolu -11-

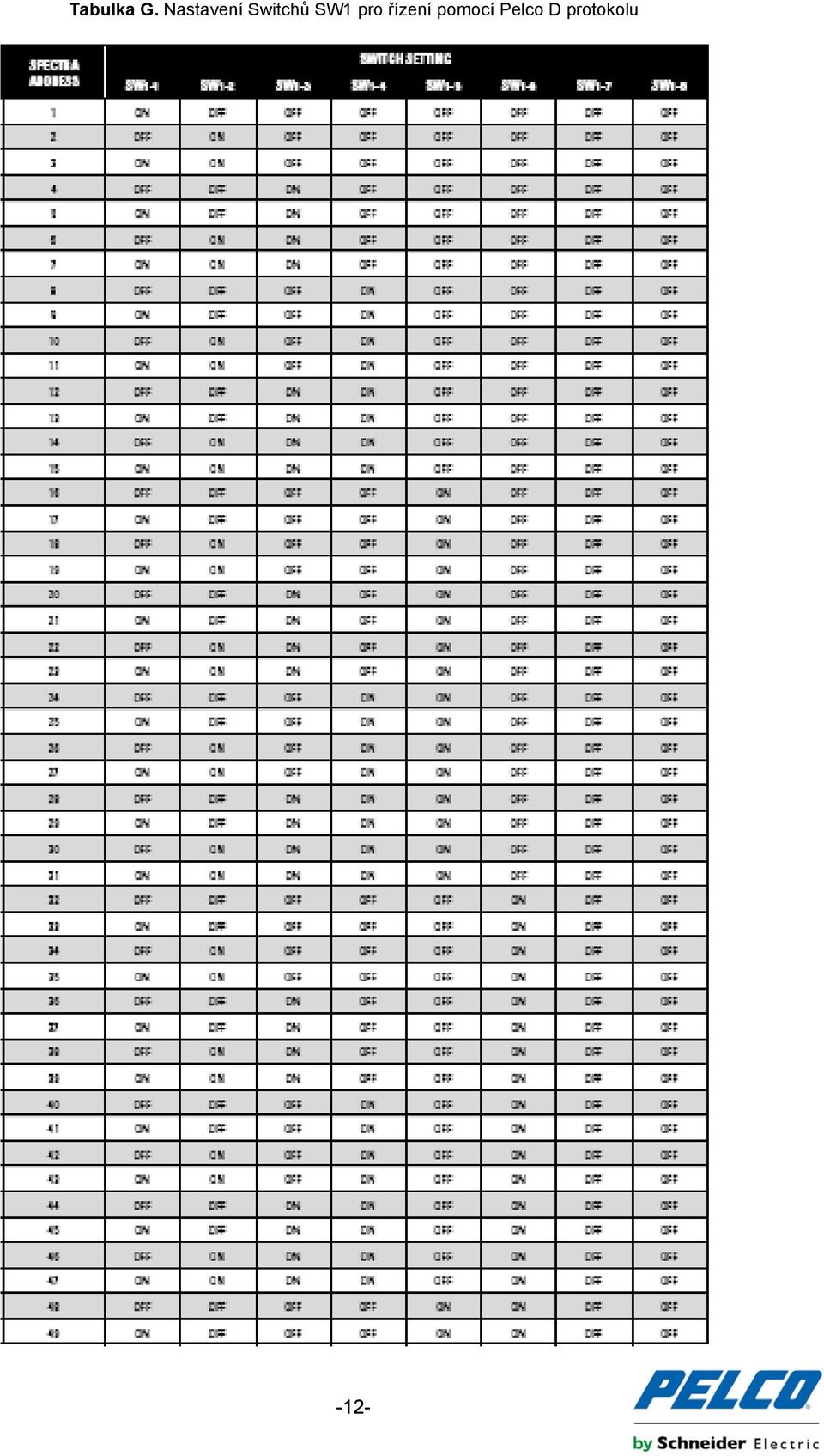

12 Tabulka G. Nastavení Switchů SW1 pro řízení pomocí Pelco D protokolu -12-
