1 Informace pro uživatele systému PowerLine - Defidev/DS2

2 OBSAH: 1 Úvod 2 Systém Defidev / DS2 2.1 Head-End (HE) centrální zařízení 2.2 Repeater (REP) opakovač 2.3 Modem (CPE) koncový uživatelský modem 2.4 Network Management system (NMS) systém pro správu PLC sítě 2.5 Coupling Units (CU) vazební členy 3 Zařízení Defidev 3.1 AHES AMH AMH-201F 3.4 AMH AMH-200p 3.6 ACPE AGW ICU-409, ICU BNC Loop Takyo Loop a Defidev Loop 4 Technologie DS2 5 Praktická doporučení 6 Práce s NMS 7 Užitečné programy 8 Certifikáty

3 1. ÚVOD Připravili jsme pro Vás informační materiál, kterým Vám chceme prezentovat systém pro přenos dat po elektrické síti (PowerLine Communication, či zkráceně PLC nebo Powerline), systém Defidev / DS2, a současně tak poskytnout užitečné informace při jeho nasazení v praxi. Aktuální informace a novinky o systému Defidev / DS2 v českém jazyce naleznete na stránkách výhradního dovozce těchto zařízení do České a Slovenské republiky - Domovské stránky výrobce těchto zařízení jsou - Stránky výrobce čipů pro tato zařízení jsou - V případě jakýchkoli dotazů ohledně tohoto systému nás neváhejte kontaktovat prostřednictvím u takyo@takyo.net nebo na telefonním čísle Rádi Vám vyjdeme vstříc. Pro zjednodušení Vaší i naší práce uvádíme základní zkratky, které budeme v následujícím textu povětšinou bez dalšího vysvětlení užívat, proto si je prosím zkuste zapamatovat: HE REP CPE NMS ICU Head-End centrální zařízení Repeater opakovač Customer Premises Equipment koncový modem Network Management systém systém pro konfiguraci a správu PLC sítě Inductive Coupling Unit indukční vazební člen

4 2. SYSTÉM DEFIDEV / DS2 OBECNĚ Vysokorychlostní PLC systém Defidev / DS2 je revoluční technika přenosu informací po elektrickém vedení nízkého (220 V) nebo středního (22 kv) napětí. Je primárně určena pro budování přístupových sítí - tzv. sítě "poslední míle". Oproti jiným technologiím má některé významné vlastnosti: není třeba žádná další kabeláž, žádné antény, ani stavební práce je dostupná v každé domácnosti a v každé kanceláři - elektrické rozvody jsou všudypřítomné její fyzická instalace je velmi jednoduchá (zejména u koncového uživatele, ale i v rámci budování sítě) a obejde se bez vypnutí elektrické energie je překvapivě vysokorychlostní, nominálně 200 Mbit/s, reálně Mbit/s je velmi dobře kombinovatelná a propojitelná s ostatními síťovými technologiemi (ADSL, Wi-fi, optika, kabel, satelit) přenosové pásmo je symetrické pro oba směry PLC Defidev / DS2 technologie se uplatňuje všude tam, kde je zapotřebí spolehlivý vysokorychlostní přenos dat: vysokorychlostní internet audio a video on demand realtime TV streaming video konference kamerový dohledový systém IP telefonie Ústředním bodem tohoto systému je centrální zařízení Head-End (HE), které nezávisle komunikuje s koncovými PLC modemy (CPE). Tento sytém je injektován indukční cívkou (ICU) na jednu z fází elektrické stupačky či rozvodné skříně v objektu. Při následném souběhu všech 3 fází v délce alespoň 2 metry v těsné blízkosti sebe se signál automaticky indukuje i na ostatní fáze. Maximální reálná vzdálenost mezi zařízeními se pohybuje mezi m. Signál je ovšem možné libovolně opakovat zařízením Repeater (REP). Všechna zařízení mají jedinečné IP adresy ze zvoleného rozsahu, které se jednotlivým zařízením (HE,CPE,REP) přidělují dynamicky, při instalaci, pomocí dalšího konfiguračního modulu - NMS. NMS (Network Management System) je prakticky router s 1x WAN portem a 4x LAN porty, který obsahuje firewall, Wifi rozhraní a nejdůležitější komponentu - systém pro konfiguraci PLC Defidev/DS2 sítě. Tímto zařízením se tedy celá PLC Defidev/DS2 síť konfiguruje a spravuje. Přidělené adresy je možné napevno uložit do paměti všech zařízení (HE, CPE, REP) bez nutnosti stálého připojení NMS. V případě výpadku elektrické energie se po obnovení dodávky elektrického proudu zařízení sama najdou, spojí, a obnoví komunikaci tak, jak již byla nakonfigurována a uložena NMS systémem. Stejné platí i pro případ vypojení a opětného zapojení CPE. Následující schéma příkladu zapojení PLC sítě v objektu o 5-ti vchodech zachycuje umístění každého prvku PLC sítě v rámci celé PLC sítě:

5 2.1. Head-End (HE) centrální zařízení HE propojuje WAN sít s PLC přístupovou sítí na elektrických a televizních rozvodech. Veškerá komunikace v místně vytvořené PLC sítě probíhá přes tento uzel. K místu injektáže se přivádí konektivita (optika, satelit, wireless) a HE převádí signál na rozvod, ne němž je injektován. Místo injektáže by mělo být místem ve kterém se sbíhají všechny fáze na které budeme chtít v budoucnu připojovat klientské modemy (nejlépe neměřená část, např rozvaděč ve vchodě elektrický rozvod v budově patří majiteli budovy, ne distributorovi el. energie a lze v takovém místě zřídit neměřený odběr pro HE nebo pro RE). Tímto vzniká potenciální PLC síť. HE je rovněž místo, kde dochází s pomocí NMS ke konfiguraci celé PLC sítě, tz nejen samotného HE, ale i všech REP a CPE, které jsou přiřazeny danému HE. Injektáž HE probíhá u každého typu HE jiným způsobem (viz příslušné subkapitoly v kapitole 3) K dispozici jsou 3 modely HE (Defidev): AHES-202 pro injektáž na všechny 3 el.fáze a pro použití v náročnějších fyzikálních podmínkách a pro větší výkon AMH-201 pro injektáž pouhým zasunutím do el.zásuvky - pro případ PLC sítě na jedné el.fázi AMH-201F pro injektáž na všechny 3 el. fáze nebo na koaxový televizní rozvod

6 Jedná se v podstatě o identická zařízení jako v případě REP. Nastavení (zda HE či REP) se provede při konfiguraci PLC sítě v NMS Repeater (REP) opakovač REP slouží k zesílení (zopakování) přenášeného vysokofrekvěnčního signálu na větší vzdálenost. Jediným rozdílem oproti HE je to, že se k REP již nepřivádí konektivita ta je pouze v místě injektáže HE. Konfigurace REP se provádí při konfiguraci celé PLC sítě, vzdáleně přes HE. Injektáž REP probíhá u každého typu REP jiným způsobem (viz příslušné subkapitoly v kapitole 3) K dispozici jsou 3 modely REP (Defidev): AHES-202 pro injektáž na všechny 3 el.fáze a pro použití v náročnějších fyzikálních podmínkách a pro větší výkon AMH-201 pro injektáž pouhým zasunutím do el.zásuvky - pro případ PLC sítě na jedné el.fázi AMH-201F pro injektáž na všechny 3 el. fáze nebo na kabelový televizní rozvod Jedná se v podstatě o identická zařízení jako v případě HE. Nastavení (zda HE či REP) se provede při konfiguraci PLC sítě v NMS Modem (CPE) koncový uživatelský modem CPE slouží pro zpětný převod vysokofrekvenčního signálu z PLC sítě na Ethernet rozhraní (RJ45, 100Mbit Ethernet). V případě PLC sítě postavené na elektrických rozvodech se tak elektrická zásuvka stává současně ethernetovým konektorem. Zapojení CPE je pak možné prakticky v jakékoli zásuvce v rámci objektu či bytu (resp. všude tam, kde je dosah signálu z HE). V případě PLC sítě postavené na koaxovém televizním rozvodu se CPE propojí s koaxovým (televizním) kabelem vyúsťujícím v místnosti či pokoji zákazníka, a to s pomocí odpovídajícího F-konektoru na příslušném CPE (musí být zasunut v elektrické zásuvce z důvodu napájení). Konfigurace CPE se provede velmi rychle, vzdáleně přes HE, s pomocí NMS. K dispozici jsou 3 modely CPE (Defidev): AMH-201 standardní PLC modem s ethernetovým konektorem AMH-201p PLC modem s ethernetovým konektorem a odfiltrovanou zásuvkou ACPE-200 PLC modem s ethernetovým konektorem a dále s konektorem RJ11 pro klasický analogový telefon a VoIP bránou pro IP telefonii 2.4. Network Management system (NMS) systém pro správu PLC sítě NMS je nezbytným doplňkem pro vytváření provozuschopné PLC sítě a to především ve fázi její prvotní konfigurace. NMS je implementován v zařízení AGW-100. Propojením tohoto zařízení s HE a přenosným počítačem a následným spuštěním NMS na webovém rozhraní můžeme měnit volitelné parametry u všech dostupných REP a CPE, které nálěží danému HE. Konkrétní postup práce s NMS a osvětlení možných nastavení je podáno v samostatné kapitole (6. Práce s NMS).

7 3. ZAŘÍZENÍ DEFIDEV 3.1. AHES-202 Zařízení AHES-202 bylo navrženo pro provoz při náročnějších fyzikálních podmínkách s cílem sloužit primárně jako HE, tedy pro propojení páteřní sítě (LAN, optika, wireless) s PLC přístupovou sítí. Toto zařízení funguje na elektrických (3-fázový nebo 1-fázový) a koaxiálních rozvodech. Dosah PLC signálu z AHES-202 je nominálně 400m. Součástí AHES-202 jsou tři kabely (1. napětí, 2. ethernet, 3. BNC). AHES-202 s čipem DSS90002 umožňuje připojení až 64 zařízení. Technická specifikace AHES-202 Rozm ěry 251 x 128 x 41 Spektrální hustota výkonu -50 dbm W / Hz Hm otnost 1,2 kg Dynam ický rozsah 90 db Provozní teplota okolí Min C C Frekvenční rozsah 2MHz 34MHz Max Relativní vlhkost bez 10% - 95% Indikátory stavu (LED) Power / ETH / PLC kondenzace Min Max Jištění IP53 Rychlost přenosu dat Do 200Mbit / s MTBF (MeanTim e Between 72000h Čipová řada DS2 DSS9002 Failure) Vs tupní napětí 100Vac-240Vac Dos tupná nastavení HE / REP / CPE Vs tupní frekvence 60Hz-50Hz Podporované protokoly TCP / IP-DHCP-TFTP- SNMP-VLAN (802.1Q), STP-QoS Spotřeba energie 15W Počet podporovaných MAC 1024 Modulace OFDM adres Počet podporovaných PLC 64 uzlů Počet frekvenčních nosičů 1536 Počet VLAN 256

8 3.2. AMH-201 Zařízení AMH-201 bylo primárně navrženo pro použití jako domácí REP, avšak lze jej úspěšně využít i jako centrální HE. Nezbytným předpokladem spojení AMH-201 (jako HE či REP) s PLC modemy je injektáž všech těchto zařízení na stejnou elektrickou fázi! PLC injektáž AMH-201 se provádí pouhým zasunutím do elektrické zásuvky. Dosah PLC signálu je nominálně 400m. AMH-201 s čipem DSS90001 umožňuje připojení až 32 zařízení a je plně kompatibilní se všemi ostatními produkty Defidev. Technická specifikace AMH-201 Rozm ěry 93 x 62 x 37 Spektrální hustota výkonu -56 dbm W / Hz Hm otnost 195 g Dynam ický rozsah 90 db Provozní teplota okolí Min 0 0 C C Frekvenční rozsah 2MHz 34MHz Max Relativní vlhkost bez 20% - 95% Indikátory stavu (LED) Power / ETH / PLC kondenzace Min Max Jištění IP20 Rychlost přenosu dat Do 200Mbit / s MTBF (MeanTim e Between 72000h Čipová řada DS2 DSS9001 Failure) Vstupní napětí 100Vac-240Vac Dostupná nastavení HE / REP / CPE Vstupní frekvence 60Hz-50Hz Podporované protokoly TCP / IP-DHCP-TFTP- SNMP-VLAN (802.1Q), STP-QoS Spotřeba energie 6,6W Počet podporovaných MAC 64 Modulace OFDM adres Počet podporovaných PLC 32 uzlů Počet frekvenčních nosičů 1536 Počet VLAN 16

9 3.3. AMH-201F Zařízení AMH-201F bylo primárně navrženo pro použití jako domácí REP, avšak je úspěšně využíváno především jako centrální HE. PLC injektáž se provádí přes koaxiální konektor: v případě injektáže na koaxiální (televizní) rozvody přímo, v případě injektáže na elektrické rozvody s pomocí tzv BNC Loop (viz 3.12.) a cívky (viz a 3.11.). V případě rozvodu PLC signálu po elektrické síti se injektáž AMH-201F provádí na jednu elektrickou fázi (nejlépe v centrální rozvodné skříni pro daný objekt či ve stupačce). Při následném souběhu všech 3 fází v těsné blízkosti sebe, a to v délce alespoň 2 metry, se signál automaticky převádí (indukcí) i na zbylé dvě fáze. Dosah PLC signálu je nominálně 400m. AMH-201F s čipem DSS90001 umožňuje připojení až 32 zařízení a je plně kompatibilní se všemi ostatními produkty Defidev. Technická specifikace AMH-201F Rozm ěry 93 x 62 x 37 Spektrální hustota výkonu -56 dbm W / Hz Hm otnost 195 g Dynam ický rozsah 90 db Provozní teplota okolí Min 0 0 C C Frekvenční rozsah 2MHz 34MHz Max Relativní vlhkost bez 20% - 95% Indikátory stavu (LED) Power / ETH / PLC kondenzace Min Max Jištění IP20 Rychlost přenosu dat Do 200Mbit / s MTBF (MeanTim e Between 72000h Čipová řada DS2 DSS9001 Failure) Vstupní napětí 100Vac-240Vac Dostupná nastavení HE / REP / CPE Vstupní frekvence 60Hz-50Hz Podporované protokoly TCP / IP-DHCP-TFTP- SNMP-VLAN (802.1Q), STP-QoS Spotřeba energie 6,6W Počet podporovaných MAC 64 Modulace OFDM adres Počet podporovaných PLC 32 uzlů Počet frekvenčních nosičů 1536 Počet VLAN 16

10 3.4. AMH-200 Zařízení AMH-200 je koncový uživatelský modem způsobilý pro zpětný převod vysokofrekvenčního signálu z elektrické sítě na ethernet rozhraní (RJ45, 100Mbit Ethernet). Zapojení tohoto modemu se provede pouhým zasunutím do elektrické zásuvky. AMH-200 je plně kompatibilní se všemi ostatními produkty Defidev. Technická specifikace AMH-200 Rozm ěry 93 x 62 x 37 Spektrální hustota výkonu -56 dbm W / Hz Hm otnost 195 g Dynam ický rozsah 90 db Provozní teplota okolí Min 0 0 C C Frekvenční rozsah 2MHz 34MHz Max Relativní vlhkost bez 20% - 95% Indikátory stavu (LED) Power / ETH / PLC kondenzace Min Max Jištění IP20 Rychlost přenosu dat Do 200Mbit / s MTBF (MeanTim e Between 72000h Čipová řada DS2 DSS9010 Failure) Vstupní napětí 100Vac-240Vac Dostupná nastavení CPE Vstupní frekvence 60Hz-50Hz Podporované protokoly TCP / IP-DHCP-TFTP- SNMP-VLAN (802.1Q), STP-QoS Spotřeba energie 6,6W Počet podporovaných MAC 32 Modulace OFDM adres Počet podporovaných PLC 15 uzlů Počet frekvenčních nosičů 1536 Počet VLAN 1

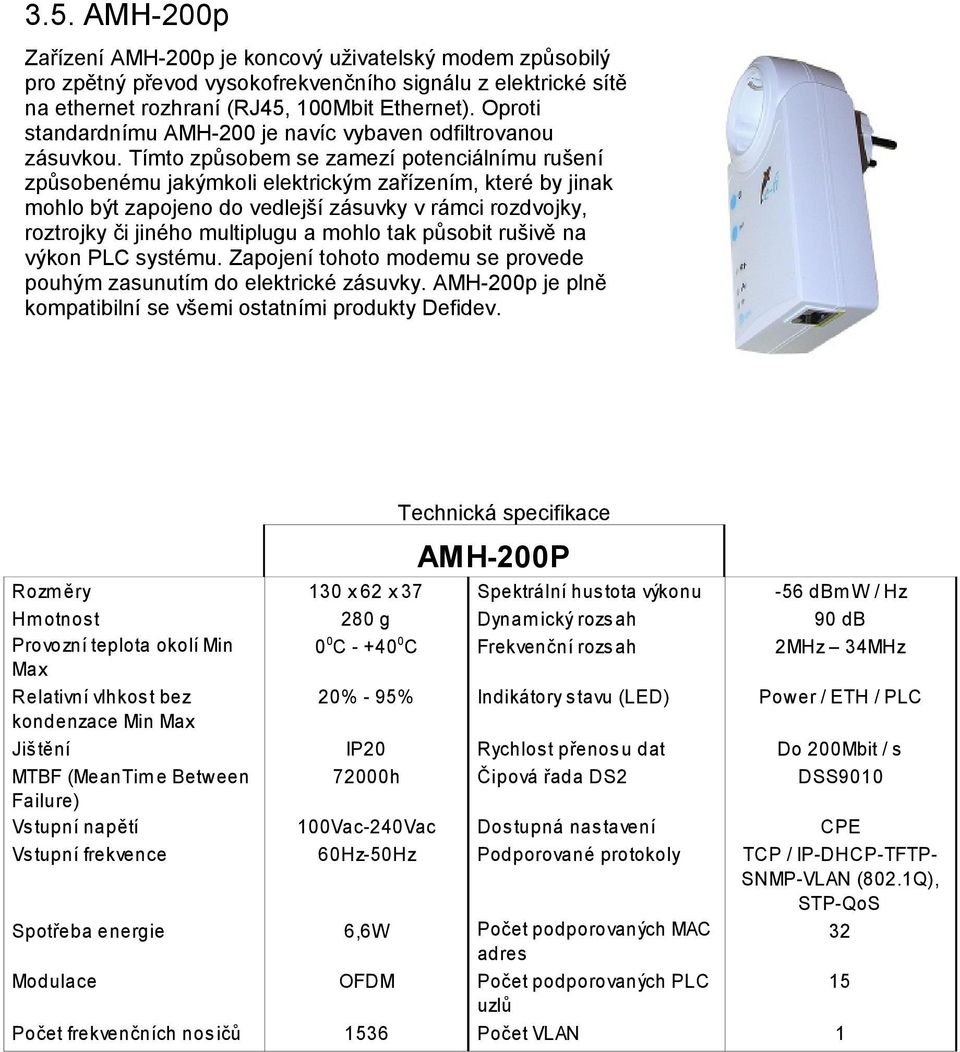

11 3.5. AMH-200p Zařízení AMH-200p je koncový uživatelský modem způsobilý pro zpětný převod vysokofrekvenčního signálu z elektrické sítě na ethernet rozhraní (RJ45, 100Mbit Ethernet). Oproti standardnímu AMH-200 je navíc vybaven odfiltrovanou zásuvkou. Tímto způsobem se zamezí potenciálnímu rušení způsobenému jakýmkoli elektrickým zařízením, které by jinak mohlo být zapojeno do vedlejší zásuvky v rámci rozdvojky, roztrojky či jiného multiplugu a mohlo tak působit rušivě na výkon PLC systému. Zapojení tohoto modemu se provede pouhým zasunutím do elektrické zásuvky. AMH-200p je plně kompatibilní se všemi ostatními produkty Defidev. Technická specifikace AMH-200P Rozm ěry 130 x 62 x 37 Spektrální hustota výkonu -56 dbm W / Hz Hm otnost 280 g Dynam ický rozsah 90 db Provozní teplota okolí Min 0 0 C C Frekvenční rozsah 2MHz 34MHz Max Relativní vlhkost bez 20% - 95% Indikátory stavu (LED) Power / ETH / PLC kondenzace Min Max Jištění IP20 Rychlost přenosu dat Do 200Mbit / s MTBF (MeanTim e Between 72000h Čipová řada DS2 DSS9010 Failure) Vstupní napětí 100Vac-240Vac Dos tupná nastavení CPE Vstupní frekvence 60Hz-50Hz Podporované protokoly TCP / IP-DHCP-TFTP- SNMP-VLAN (802.1Q), STP-QoS Spotřeba energie 6,6W Počet podporovaných MAC 32 Modulace OFDM adres Počet podporovaných PLC 15 uzlů Počet frekvenčních nosičů 1536 Počet VLAN 1

12 3.6. ACPE-200 Zařízení ACPE-200 je koncový uživatelský modem způsobilý pro zpětný převod vysokofrekvenčního signálu z elektrické sítě na ethernet rozhraní (RJ45, 100Mbit Ethernet). Oproti standardnímu AMH-200 má modem ACPE-200 navíc USB, konektor RJ11 pro klasický analogový telefon a VoIP bránu pro IP telefonii. Zapojení tohoto modemu se provede pouhým zasunutím napájecího kabelu do elektrické zásuvky. Technická specifikace ACPE-200 Rozm ěry 195 x 162 x 35 Spektrální hustota výkonu -56 dbm W / Hz Hm otnost 425 g Dynam ický rozsah 90 db Provozní teplota okolí Min 0 0 C C Frekvenční rozsah 2MHz 34MHz Max Indikátory stavu (LED) Power / ETH / PLC Jištění IP20 Rychlost přenosu dat Do 200Mbit / s Čipová řada DS2 DSS9001 Vstupní napětí 100Vac-240Vac Dos tupná nastavení HE / REP / CPE Vstupní frekvence 60Hz-50Hz Podporované protokoly H323-TCP / IP-DHCP- TFTP-SNMP-VLAN (802.1Q), STP-QoS Spotřeba energie 12W Počet podporovaných MAC 64 Modulace OFDM adres Počet podporovaných PLC 32 uzlů Počet frekvenčních nosičů 1536 Počet VLAN 16

13 3.7. AGW-100 Zařízení AGW-100 plní funkci NMS systému pro konfiguraci, správu a sledování PLC sítě. AGW-100 propojíme přes ethernet s přenosným počítačem na jednu stranu a s konfigurovaným HE (zapojeným do el. sítě) na druhou stranu. Pozor oba ethernetové kabely připojujeme do zařízení AGW-100 pouze do zdířek LAN! Změníme IP adresu přenosného počítače na získat adresu IP ze serveru DHCP automaticky. Vypneme případný firewall (zvýší rychlost práce v NMS). Ve webovém prohlížeči zadáme Následně můžeme konfigurovat PLC síť. Návod pro použití NMS je detailně popsán ve zvláštní kapitole věnované NMS (kapitola 6) Správa PLC sítě může být (po zaplombování el.rozvodny s HE) rovněž prováděna s odstupem, přes Wi-fi signál, či zcela vzdáleně, přes WAN port na NMS zařízení. Toto zařízení plní rovněž funkci brány mezi WAN, LAN, WIFI a PLC. Obsahuje taktéž router a firewall. Vlastnosti - AP of IEEE g, Router - Defidev PLC Network Management System - RJ-45 rozhraní pro ADSL/kabel/PLC modem - WiFi rozhraní - 4x LAN, 1x WAN port - Podporuje virtuální a globální IP adresu - Podporuje SNMP - Podporuje auto provisioning - Součinnost s Cisco, Nortel & Alcatel soft switch Technická specifikace AGW-100 Rozm ěry 300 x 131 x 31 Pam ěti 16M flash, 64M SDRAM Hm otnost 566 g LAN čip RTL8305S Provozní teplota okolí Min 0 0 C C WAN čip RTL8201 Max Relativní vlhkost bez 0% - 90% CF rozhraní ATP865-A kondenzace Min Max Vstupní napětí 12 VDC 1,5A Wifi m odul IEEE b/g CPU Intel IXP420 / 266MHz Zabezpečení Adm in heslo LAN portů 4 Operační systém Linux WAN portů 1 Managem ent Ve webovém prohlížeči Pam ěti 16M flash, 64M SDRAM

14 3.8. ICU-409 Tato magnetická jádra (cívky) slouží k injektáži PLC signálu na elektrickou síť induktivní metodou. Tato cívka instalovaná na jednu z elektrických fází funguje jako vazební transformátor s primárním okruhem vycházejícím z HE a sekundárním okruhem, kterým je elektrická síť. Při aplikaci tohoto způsobu injektáže není zapotřebí vypínat v místě instalace proud. Technická specifikace ICU-409 Vnější průměr 55 mm Vnitřní prům ěr ~33-35 m m Výška 14,86 m m Maxim ální proud 400A Hm otnost 127 g Technická specifikace ICU-438 Vnější průměr 48 mm Vnitřní prům ěr ~22-24 m m Výška 18,92 m m Maxim ální proud 400A Hm otnost 131

15 3.9. BNC Loop Takyo Loop a Defidev Loop Tato smyčka slouží k propojení HE a cívky, čímž se utvoří celek schopný převádět přiváděný signál na elektrickou síť a naopak. Jsou k dispozici dva typy této smyčky. TAKYO Loop Slouží pro propojení F-konektoru na zařízení AMH-201F (viz 3.3.) a indukční cívky ICU-409 nebo ICU-438. Smyčku našroubujeme na F-konektor na jedné straně a 3x obmotáme kolem cívky na straně druhé. Defidev Loop Slouží pro propojení BNC-konektoru na zařízení AHES-202 (viz 3.1.) a indukční cívky ICU-409 nebo ICU-438. Smyčku nainstalujeme na BNC-konektor na jedné straně a 3x obmotáme kolem cívky na straně druhé.

16 4. TECHNOLOGIE DS2 Nová generace zařízení Defidev pro komunikaci po elektrickém vedení (PLC) je postavena na dvou typech čipů - digitálního modemu DSS90xx a analogovém rozhraní DSS7700 (od firmy DS2). Tyto dva integrační obvody dosahují maximální výkonnosti s využitím "dense" OFDM, pokročilých technik zpracování signálu o vysoké přenosové rychlosti (nominálně 200Mbps). Těmito vlastnostmi definují nový standard v PLC technice (tzv 3. generace PLC). Oba typy čipů - DSS90xx a DSS umožňují navrhovat řešení pro rozsáhlé spektrum aplikací od domácích sítí, přes propojení budov až po přístupové sítě a distribuci širokopásmového připojení (broadband over powerline, BPL) po rozvodech nízkého a vysokého napětí. Výkonný modul zpracování paketů integrovaný v každém typu DSS900x poskytuje pokročilé síťové vlastnosti, jakými jsou vysokorychlostní přepínání paketů, virtuální LAN (VLAN), rozšířené VLAN, multiprotokolové přepínání značek (MPLS), optimalizovaný protokol STP (Spanning Tree Protocol). Čipy DSS900x nabízejí tři různé typy řízení přístupu (Media Access Control) optimalizované pro různé aplikace - peer-to-peer domácí sítě, vysokokapacitní master-slave přístupové sítě a velmi rozsáhlé vn sítě. Integrace QoS (Quality of Services) umožňuje definování vícenásobných prioritních úrovní a garanci požadované šířky pásma a latence - poskytovatelé služeb mohou nabízet a garantovat jakékoli služby závislé na podpoře QoS, jakými jsou IP telefonie (VoIP) nebo Video on Demand. DS2 implementuje pokročilé víceúrovňové bezpečnostní techniky (využití realtime OFDM proměnných pro specifickou modulaci každého uživatele, autentifikace a autorizace přístupu každého prvku sítě, kódování 3DES), které zajišťují kompletní bezpečnost přenosu dat a správy sítě. Nové čipy DS2 se vyznačují kromě výkonných síťových funkcí také podstatně vylepšeným analogovým rozhraním (DSS7700) - mj. se jedná o zvýšení citlivosti vstupních obvodů, takže zařízení postavená na bázi těchto čipů jsou schopna dosahovat vyšších rychlostí na delší vzdálenosti a to při snížení celkového emitovaného výkonu. Tím je také dáno splnění základních požadavků IEC (Mezinárodní elektrotechnická komise) v oblasti EMC (elektromagnetická kompatibilita) a také CISPR (mezinárodní výbor pro rádiovou interferenci v rámci IEC) na úroveň rušení, a to nejen rušení na elektrickém vedení, ale i rušení radiačního (radiová interference). Krom toho je DSS90xx/DS7700 zatím jediný PLC produkt, který umožňuje dálkově programovat tzv. výkonovou masku. Jedná se o určení maximálního výkonu každého nosného kmitočtu (celkem je jich 1536 v pásmu 3-34MHz), čímž je umožněno v případě nutnosti (např. požadavek záchranné služby, služby řízení leteckého provozu apod.) utlumit až k nule vysílání v požadovaném kmitočtovém pásmu. Tato možnost slouží k prevenci případné, byť z principu řešení velmi malé interference se stávajícími i budoucími vyhrazenými frekvenčními pásmy. Dalším splněným požadavkem je možnost vzdáleného odpojení (vypnutí) zařízení ze sítě. Skupina čipů DSS Wisconsin sestává z několika variant čipů DSS900x (prvky přístupové sítě), DSS90xx (obdoba homeplug aplikací) a čipu DSS7700 (čip pro zpracování analogového signálu s OFDM modulací, tzv. "analog front end"). Koncepce budování PLC sítě počítá se zařízeními na bázi různých variant DSS900x, které jsou hierarchicky zapojovány od centrálního uzlu (tzv. Head-end), přes Repeatery (opakovače) různého provedení a úrovně až po koncové uživatelské modemy (CPE). DSS7700 obsahuje sadu zesilovačů s řízeným ziskem (PGA), nízkým šumem (LNA) a malým zkreslením. Umožňuje volitelně snižovat výkon na každé z nosných frekvencí a je vytvořen jako "analog front end" pro použití v PLC zařízeních s čipy DSS90xx. DSS9001 je určen především pro CPE zařízení (koncový PLC modem uživatele), případně pro vytvoření Repeateru "poslední úrovně" (méně už modulu Head-end). Tento čip umožňuje připojení maximálně 32 zařízení. Součástí funkčnosti DSS9001 je i VoIP, takže po doplnění CPE o modul DSP (Digital Signal Procesor) lze přímo připojit libovolný analogový telefon a vybudovat tak alternativní telefonní síť. (Zařízení Defidev na bázi tohoto čipu - ACPE-200, AMH-201, AMH-201F) DSS9002 je výkonný čip pro tvorbu PLC zařízení přístupových sítí "poslední míle" - Head-end, Repeater střední úrovně. Je určen především pro použití na elektrických rozvodech nízkého napětí (nn), ale lze jej použít i pro rozvody vysokonapěťové (vn). Umožňuje připojit maximálně 64 zařízení. (Zařízení Defidev na bázi tohoto čipu - AHES-202) DSS9010 a DSS9011 jsou prvky do indoor modulů sloužících jako prvky peer-to-peer domácích sítí (výrazně výkonnější obdoba současných zařízení typu homeplug). Obsahují tabulku pro 16 MAC adres a jsou určeny pro zařízení v provedení plug-and-play. Varianta DSS9010 je optimalizována pro přenos audio a video signálu od VoIP po multikanálový DVD hi-fi signál (Zařízení Defidev na bázi tohoto čipu AMH-200, AMH-200p).

17 5. PRAKTICKÁ DOPORUČENÍ Výběr místa pro instalaci HE Při určení nejvhodnějšího místa pro injektáž HE v objektu, které se jeví jako stěžejní pro optimalizaci celého systému, je dobré znát přesný způsob vedení elektrických kabelů v objektu. Je dobré mít k dispozici plány elektrického rozvodu, ideálně však místního elektrikáře. S jejich pomocí by neměl být problém v určení optimálního místa pro injektáž HE, a to nejen s ohledem na dosažitelnost všech míst v rámci objektu, ale i na počet překážek majících vliv na výkon PLC systému (jističe, elektroměry, přerušení drátů apod.), a současně s ohledem na způsob přivedení konektivity k HE. Způsob instalace cívky Na podkladě doporučení výrobce zařízení Defidev jsme v praxi úspěšně aplikovali následující způsob instalace indukčních cívek. 1. Použití vždy 2 kusů cívek dle zkušeností je tak zaručen nejlepší výkon indukční části 2. Omotání cívek drátkem z BNC Loop či TAKYO Loop celkem třemi smyčkami dle následujícího obrázku opět na základě zkušeností zaručen nejlepší výkon. Pro jednodušší zacházení s oběmi cívkami je doporučujeme sepnout k sobě s pomocí běžného plastového řemínku, jak ukazuje následující obrázek. Ukládání informací o realizovaných instalacích Doporučujeme přidělovat každé PLC síti (HE + REP + CPE) na odlišném přípojnému místu vlastní adresový prostor a pamatovat si jej (IP adresa PLC zařízení nelze zpětně zjistit!). Proto doporučujeme vytváření a uchovávání tabulek s informacemi o: struktuře PLC sítě (HE, REP, CPE), seznamem IP adres přidělených jednotlivým zařízením, použitých signálních módů, a jiných důležitých nastavení, jejichž zapamatování může být důležité pro možné budoucí změny (přidání dalšího CPE, odebrání jiného CPE, přidání REP a rozšíření PLC sítě, změny konfigurace na HE či u jednotlivých CPE apodobně. Tyto infomace je vhodné vztahovat buďto na kokrétní lokalitu (adresový seznam) nebo podle zákazníka (název firmy, zákazníka, či objektu).

18 6. PRÁCE S NMS Pro jednodušší orientaci v NMS jsme pro Vás připravili praktickou příručku s názvem: NMS, Network Management system, příručka pro uživatele systému PowerLine Defidev/DS2 Vzhledem k obsažnosti tohoto dokumentu jej však neuvádíme na tomto místě. Tento dokument je nezbytným doplňkem k ucelené soustavě informací o systému PLC Defidev / DS2, proto Vám jej na vyžádání rádi poskytneme.

19 7. UŽITEČNÉ PROGRAMY Program IP SCAN Při zadání určité adresové oblasti (např rozsahu: ) nám tento program ukáže všechny aktivní IP adresy z daného rozsahu. Neboli zadáním adresové oblasti dané PLC sítě získáme přehled aktivních (používaných) zařízení (NMS, HE, REP, CPE) v rámci dané oblasti. Program CMD (příkazový řádek ve Windows) Tento program umožní prověřit rychlost přenosu nastavitelné velikosti paketů. Zadáním příkazu: ping_ _ t_ l_1400 tak pošleme paket o velikosti 1400 Kb na uvedenou IP adresu (spodní podtržítko _ znamená mezeru) Program PUTTY.EXE Pomocí tohoto programu se protokolem telnet připojíme na libovolné PLC zařízení (pomocí jeho IP adresy) a můžeme provádět níže uvedené úkony. 1. Spustíme program Putty.exe 2. Zadáme požadovanou IP adresu 3. Zvolíme protokol Telnet 4. Port nastavíme na Poté zvolíme Open Otevře se černá obrazovka, po několikerém od-entrování písmene i se vypíší informace o daném zařízení (IP, MAC adresa a další). (níže: spodní podtržítko _ znamená mezeru) Na obrazovce se nakonec objeví #user@/> Zadáme mode_admin password: maxibon Na obrazovce se nakonec objeví #admin@/> Dále můžeme použít tyto příkazy (vše velkýma písmenama): Zobrazení skutečného stavu módu (statické versus dynamická IP): AC ( #admin@/auto/>), potom BM (něco to napíše), potom I (zobrazí se následující informace:) autoconf boot mode: autoconf nebo NW RAM autoconf next: autoconf nebo NW RAM (autoconf = dynamická, NW RAM = statická) Aby mělo dané zařízení IP adresu statickou, musí být u autoconf next: NW RAM! Přidělení statické IP adresy NET (#admin@/net/>) a následujícím příkazem: IP_IP_10_130_40_3 (projeví se až po restartu zařízení!) Přepnutí do dynamického modu (dynamická IP adresa)

20 AC ( #admin@/auto/> ), potom BM AUTO ( = přepnutí do dynamického módu - projeví se až po restartu) Fyzický restart zařízení (důležité pro provedení změn) HW, potom RST (jako by bylo zařízení vytaženo ze zásuvky) Okno programu můžeme následně zavřít.

21 8. CERTIFIKÁTY Všechna PLC zařízení Defidev jsou certifikována (CE) pro použití v zemích Evropské Unie. Vzhledem k charakteru potřeby těchto certifikátů, vzhledem k jejich počtu a datové velikosti zde tyto dokumenty nepřikládáme. Neboť jsou však nezbytným doplňkem k ucelené soustavě informací o systému PLC Defidev / DS2, v případě vzniku takové potřeby Vám je na vyžádání rádi zašleme. Pro přestavu přikládáme jejich náhled.
