1 NMS WiFi Gateway NMS Network Management System Distributor pro ČR: ASPA, a.s. tř. Karla IV. 635, Hradec Králové tel.: , fax: ,

2 Děkujeme Vám za zakoupení NMS WiFi Gateway. Toto zařízení Vám umožní velmi jednoduše stavět a konfigurovat PLC sítě bez pokládání datových kabelů. Komunikace mezi PLC zařízeními je stabilní a plně zabezpečená (3DES), není třeba ničeho jiného, než zastrčit modem do elektrické zásuvky, blízko vašeho PC (pokud možno do jiné zásuvky, než PC,). Vlastnost WiFi umožňuje bezdrátovou komunikaci mezi počítačem a NMS zařízením i po zaplombování stanoviště lokální energetikou. NMS WiFi Gateway umožňuje update aktuální verze firmwaru přes internet, v závislosti na vývojovém stadiu aplikace. Navrhujeme Vám pozorně prostudovat tento manuál pro kompletní pochopení rozsáhlých možností tohoto zařízení. Instalace a zapojení zařízení Připojte napájení do zdroje. Připojte NMS na internet via WAN port. Připojte NMS na lokální síť jedním ze čtyř LAN portů nebo via WiFi.

Vlastnost WiFi umožňuje bezdrátovou komunikaci mezi počítačem a NMS zařízením i po zaplombování stanoviště lokální energetikou.

$spusťte Váš internetový prohlížeč a napište adresu : https:\\192.168.1.1 Po chvilce se zobrazí následující stránka:$

3 Princip konfigurace NMS V okamžiku, kdy je Vaše PC připojené do jednoho z ethernetových portů (RJ45), spusťte Váš internetový prohlížeč a napište adresu : Po chvilce se zobrazí následující stránka:

$https:\\192.168.1.1 Po chvilce se zobrazí následující stránka:$

Filosofie produktu : Nástroj pro vytvoření lokální sítě bez použití kabelů. Velmi jednoduchý komunikační interface na principu internetového prohlížeče.

4 Filosofie produktu : Nástroj pro vytvoření lokální sítě bez použití kabelů. Velmi jednoduchý komunikační interface na principu internetového prohlížeče. Stavba datové sítě na elektrické síti probíhá rychle a systematicky. NMS umožňuje konfiguraci PLC sítě přímo na místě, dodatečné změny v nastavení, stejně jako vzdálený dohled nad jejím chodem. NMS obsahuje funkci routeru mezi WAN portem a LAN sítí. I-I. Systémové nastavení I Obecné nastavení Toto menu obsahuje následující funkce : Jazykové nastavení Identifikace uživatele Toto nastavení umožňuje nahrát uživatelský profil, chráněný heslem. Napište Váš login, potom zadejte heslo a nakonec uložte nastavení.

NMS umožňuje konfiguraci PLC sítě přímo na místě, dodatečné změny v nastavení, stejně jako vzdálený dohled nad jejím chodem.

5 Konfigurační profily Máte možnost vytvářet více konfiguračních profilů dle Vašich požadavků, navíc máte možnost nahrát již dříve vytvořený profil. Máte-li potřebu vytvářet více síťových konfiguračních profilů, uložte si je, přejmenujte nebo znovu použijte. Logy Přehled aktivity jednotlivých síťových komponentů v okamžiku připojení a odpojení a chybových hlášení. Shutdown System Restart či vypnutí NMS. I-II. Brána První vlastnost umožňuje nastavit bránu jako router, NAT nebo žádný z uvedených. Druhá aktivuje a deaktivuje firewall. Další slouží ke konfiguraci portů TCP a UDP brány a destinaci IP adres na LAN. I-III. Externí síť (Public)

Logy Přehled aktivity jednotlivých síťových komponentů v okamžiku připojení a odpojení a chybových hlášení. Shutdown System Restart či vypnutí NMS. I-II.

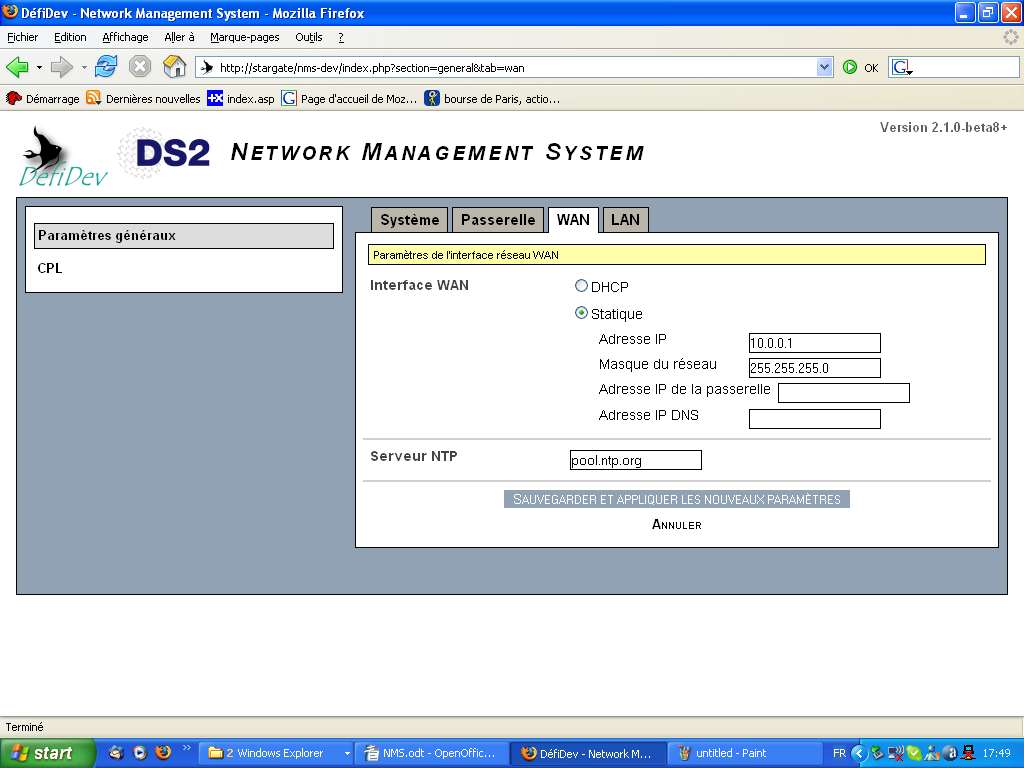

6 Díky funkcionalitě NMS WiFI GW je WAN interface defaultně na pevné IP adrese. V momentě konfigurace je samozřejmě možné změnit i tuto vlastnost.

I-IV. Lokální síť (LAN) Na první řádce najdete LAN IP adresu a na druhé masku podsítě. Toto okno Vám nabízí aktivovat nebo ne funkci WiFi, je zde možné definovat SSID vstupní klíč.

7 I-IV. Lokální síť (LAN) Na první řádce najdete LAN IP adresu a na druhé masku podsítě. Toto okno Vám nabízí aktivovat nebo ne funkci WiFi, je zde možné definovat SSID vstupní klíč. Volba Serveur DHCP umožňuje nastavit jaké adresy bude DHCP dávat klientským PC v LAN. Volba Canal umožňuje nastavit frekvenční mod, který chcete použít pro Vaši síť. Následující volby umožňují nastavit typ kryptování (WPA nebo WPA2).

Volba Serveur DHCP umožňuje nastavit jaké adresy bude DHCP dávat klientským PC v LAN.

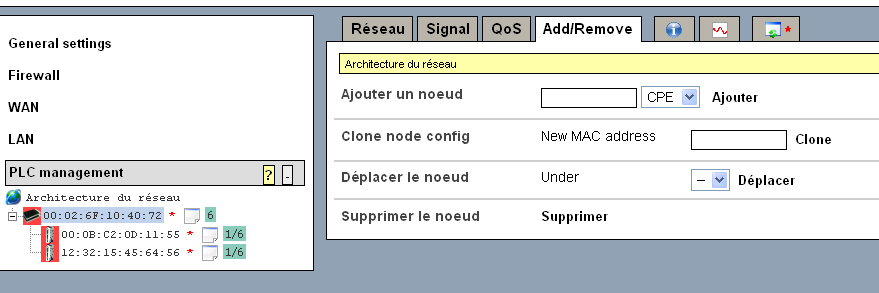

8 II. Správa PLC sítě Na začátku zvolte ''PLC management'' rozklikem z červené hvězdičky. Zobrazí se následující okno : Znaménko ''+'' u obrázku zařízení otevírá strom za tímto zařízením, v okamžiku, kdy už je zařízení aktivní (zelené). Jak vytvořit Vaši síť? V tomto okně disponujete architekturou Vaší sítě ve formě rozbalovacího menu: Ve stromové struktuře rozlišujeme tři typy zařízení: Centrální zařízení Head-End (HE) Opakovací zařízení Repeater (REP) Klientské modemy (CPE) Ve chvíli, kdy poprvé vytváříte Vaši PLC síť pomocí NMS WiFi GW, budete dotázani, jako první věc, přidat MAC adresu centrálního zařízení HE. Je zde třeba poznamenat, že jednotlivá zařízení nemají předem definovanou roli (HE, REP, CPE) tato role je jim dána právě nastavením v NMS. Přidat zařízení znamená zapsat MAC adresu a přidat či odebrat tlačítkem Add/Remove a definovat o jaké zařízení se jedná. (MAC adresa je jedinečná a nachází se na každém PLC Defidev zařízení)

V tomto okně disponujete architekturou Vaší sítě ve formě rozbalovacího menu: Ve stromové struktuře rozlišujeme tři typy zařízení: Centrální zařízení Head-End (HE) Opakovací zařízení Repeater (REP)

9 Zařízení Defidev jsou navrženy takovým způsobem, aby se pokaždé dotazovali NMS systému na svou roli v síti. Zařízení svou roli defaultně nezná. Role je definována zvolením HE, REP nebo CPE. Stejný postup stačí zopakovat i pro další zařízení. Každé z nově přidaných zařízení se automaticky umísťuje pod poslední zařízení. Takto vytvořenou strukturu je možné vytisknout. II-I. PLC síť Ve chvíli, kdy je označeno zařízení v síti na kterém se nacházíte, Vám toto okno umožňuje definovat různé konfigurační vlastnosti. Hned na začátku můžete definovat popis zařízení (jméno zákazníka u kterého se zařízení nachází), stejně jako jeho roli v PLC síti a jeho IP adresu. Type of node definuje roli zařízení v PLC síti (HE, REP, CPE) IP adress definuje IP adresu

Takto vytvořenou strukturu je možné vytisknout. II-I.

10 Funkce ''permanent settings'' umožňuje pevně definovat IP adresu pro každé zařízení PLC sítě. V okamžiku, kdy je nastavení ''no, download settings at boot time'', PLC zařízení si po odpojení od NMS stále udržují své IP adresy, které od NMS získali, až do okamžiku odpojení z elektrické sítě. V okamžiku, kdy je nastavení ''Yes'' a po uložení stavu ''Save settings'' a dodatečném restartu každého z takto nastavených zařízení PLC sítě, má každé takovéto zařízení již IP adresu na pevno. Pozor! IP adresa nejde zpětně zjistit, tudíž je dobré udržovat si o takto nastavených zařízeních přehled. Pevná adresa jde samozřejmě v NMS změnit zpět na dynamickou nastavením ''no, download settings at boot time'', uložením a restartem zařízení. Slaves authentification definuje permanentní nastavení pro zařízení za určitým zařízením ve stromové struktuře sítě (Fixed list) a jejich způsob ověření (Radius server). Firmware Type definuje typ napěťového vedení, na který je injektován signál. (nepoužíváme... pouze NN) OVLAN funguje stejně jako VLAN, ale pouze pro PLC zařízení Defidev. Jiné typy zařízení nemohou být touto funkcí ovlivněny. Je možné např.: definovat klientská PLC zařízení jako izolované jednotky nebo definovat dvě virtuální sítě, které na sebe navzájem nemohou vidět.

V okamžiku, kdy je nastavení ''Yes'' a po uložení stavu ''Save settings'' a dodatečném restartu každého z takto nastavených zařízení PLC sítě, má každé takovéto zařízení již IP adresu na pevno. Pozor!

11 II-II. Signál Okno Signal odpovídá SNR křivce representující poměr signál/šum. Čím více je křivka výše, tím je signál přenosu lepší. Naopak, čím je křivka slabší, tím je i signál horší a zarušenější. Je třeba umístit se kursorem na konkrétní PLC zařízení, kde je možné sledovat jeho konkrétní SNR křivku. NMS povoluje 14 typů signálních rozsahů, které odpovídají frekvenčním křivkám. Nejlepší nosná křivka je defaultně přiřazena módu 6 (4 34 Mhz). Transmission Gain Reception Gain umožňuje definovat hladinu šumu pro každé zařízení. Máte buď možnost nechat NMS vybrat automaticky nebo definovat konkrétní nastavení, dle Vašich potřeb, s pomocí funkcí Max gain a Min gain.

Je třeba umístit se kursorem na konkrétní PLC zařízení, kde je možné sledovat jeho konkrétní SNR křivku.

12 II-III. QoS Toto okno Vám umožňuje activovat nebo ne QoS (Quality of Services).

13 II-IV. VoIP VoIP Vám umožňuje realizovat telefonii po IP lokálně nebo přes operátora. Tuto vlastnost je možné aktivovat či deaktivovat pro každý modem (má smysl pouze u ACPE-200) Stačí pouze nadefinovat potřebné konfigurační parametry. II VI. Přidat/odebrat V tomto okně je možné přidat, odebrat, či přesunout PLC zařízení v síti.

Tuto vlastnost je možné aktivovat či deaktivovat pro každý modem (má smysl pouze u

14 II VII. Informace Toto okno koresponduje statistickým informacím o konkrétním označeném zařízení. Je to resumé aktuální situace. Najdete zde : - čas fungování od posledního připojení do elektrické sítě - statut (HE, REP, CPE) - verze firmwaru - verze hardwaru - stav konfigurace zařízení - dynamická/statická - signální mód, ve kterém se zařízení právě nachází (všechna zařízení ve stromové struktuře musejí být ve stejném módu, jinak se komunikace mezi zařízeními ztratí!!!) - MAC adresa MASTER zařízení (HE, REP) - MAC adresy SLAVE zařízení (modemy přímo za tímto zařízením)

konfigurace zařízení - dynamická/statická - signální mód, ve kterém se zařízení právě nachází (všechna zařízení ve stromové struktuře musejí

15 II VIII. Frekvenční Graf Toto okno zobrazuje graf representující poměr signálu a šumu v používaném frekvenčním pásmu. V rolujícím menu je možné si vybrat kokrétní PLC zařízení sítě jehož frekvenční charakteristiku chceme sledovat. Naleznete zde informace o použitém signálním módu, stejně jako informace o rychlosti přenosu v obou směrech.

16 II IX. Restart zařízení Poslední okno jednoduše slouží k restartu označeného zařízení. V případě konfliktu IP adres jednotlivých PLC zařízení sítě nebo v případě jiných problémů, je možné znovu nahrát definovanou konfiguraci do žádaného zařízení Forcer parameters. Distributor pro ČR: ASPA, a.s. tř. Karla IV. 635, Hradec Králové tel.: , fax: , hardware@aspa.cz

znovu nahrát definovanou konfiguraci do žádaného zařízení Forcer parameters.
