1. ÚVOD IDENTIFIKAČNÍ ÚDAJE STAVBY A INVESTORA PODKLADY VODOVODNÍ PŘÍPOJKY DOMOVNÍ VODOVOD... 3

Rozměr: px
Začít zobrazení ze stránky:

Download "1. ÚVOD... 2 1.1. IDENTIFIKAČNÍ ÚDAJE STAVBY A INVESTORA...2 1.2. PODKLADY...2 2. VODOVODNÍ PŘÍPOJKY... 3 3. DOMOVNÍ VODOVOD... 3"

Transkript

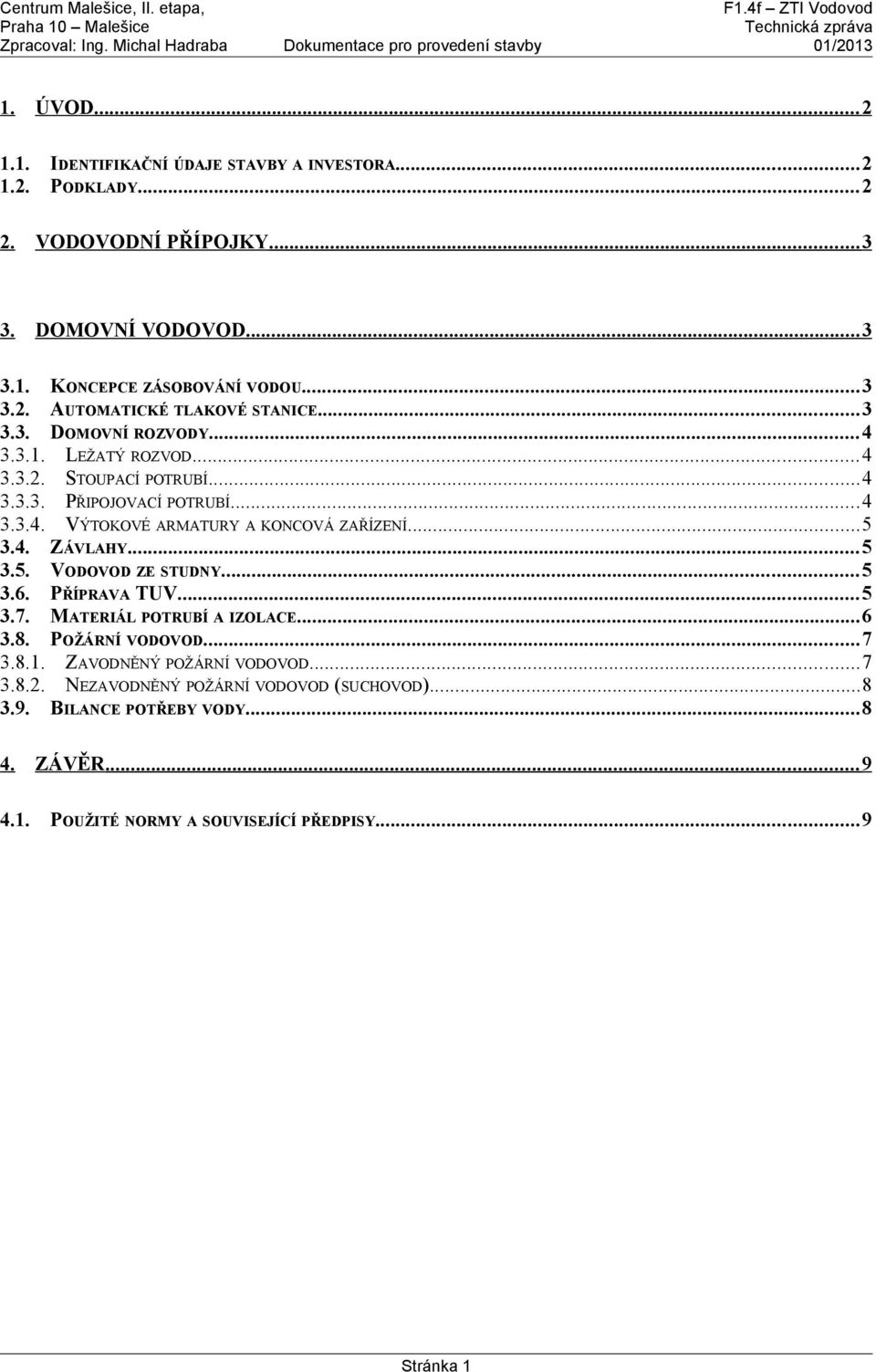

1 1. ÚVOD IDENTIFIKAČNÍ ÚDAJE STAVBY A INVESTORA PODKLADY VODOVODNÍ PŘÍPOJKY DOMOVNÍ VODOVOD KONCEPCE ZÁSOBOVÁNÍ VODOU AUTOMATICKÉ TLAKOVÉ STANICE DOMOVNÍ ROZVODY LEŽATÝ ROZVOD STOUPACÍ POTRUBÍ PŘIPOJOVACÍ POTRUBÍ VÝTOKOVÉ ARMATURY A KONCOVÁ ZAŘÍZENÍ ZÁVLAHY VODOVOD ZE STUDNY PŘÍPRAVA TUV MATERIÁL POTRUBÍ A IZOLACE POŽÁRNÍ VODOVOD ZAVODNĚNÝ POŽÁRNÍ VODOVOD NEZAVODNĚNÝ POŽÁRNÍ VODOVOD (SUCHOVOD) BILANCE POTŘEBY VODY ZÁVĚR POUŽITÉ NORMY A SOUVISEJÍCÍ PŘEDPISY...9 Stránka 1

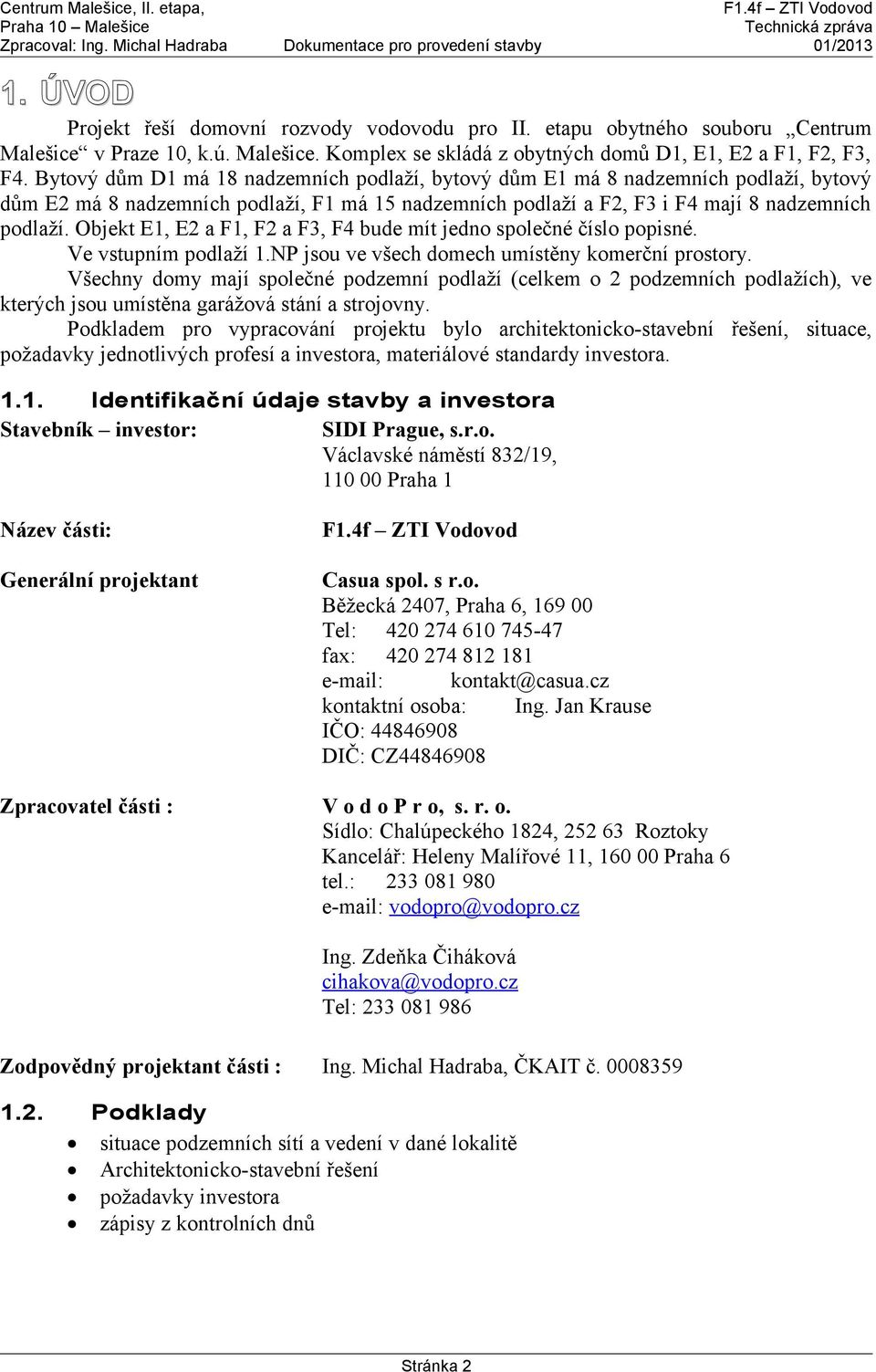

2 1. ÚVOD Projekt řeší domovní rozvody vodovodu pro II. etapu obytného souboru Centrum Malešice v Praze 10, k.ú. Malešice. Komplex se skládá z obytných domů D1, E1, E2 a F1, F2, F3, F4. Bytový dům D1 má 18 nadzemních podlaží, bytový dům E1 má 8 nadzemních podlaží, bytový dům E2 má 8 nadzemních podlaží, F1 má 15 nadzemních podlaží a F2, F3 i F4 mají 8 nadzemních podlaží. Objekt E1, E2 a F1, F2 a F3, F4 bude mít jedno společné číslo popisné. Ve vstupním podlaží 1.NP jsou ve všech domech umístěny komerční prostory. Všechny domy mají společné podzemní podlaží (celkem o 2 podzemních podlažích), ve kterých jsou umístěna garážová stání a strojovny. Podkladem pro vypracování projektu bylo architektonicko-stavební řešení, situace, požadavky jednotlivých profesí a investora, materiálové standardy investora Identifikační údaje stavby a investora Stavebník investor: SIDI Prague, s.r.o. Václavské náměstí 832/19, Praha 1 Název části: Generální projektant Casua spol. s r.o. Běžecká 2407, Praha 6, Tel: fax: kontakt@casua.cz kontaktní osoba: Ing. Jan Krause IČO: DIČ: CZ Zpracovatel části : V o d o P r o, s. r. o. Sídlo: Chalúpeckého 1824, Roztoky Kancelář: Heleny Malířové 11, Praha 6 tel.: vodopro@vodopro.cz Ing. Zdeňka Čiháková cihakova@vodopro.cz Tel: Zodpovědný projektant části : Ing. Michal Hadraba, ČKAIT č Podklady situace podzemních sítí a vedení v dané lokalitě Architektonicko-stavební řešení požadavky investora zápisy z kontrolních dnů Stránka 2

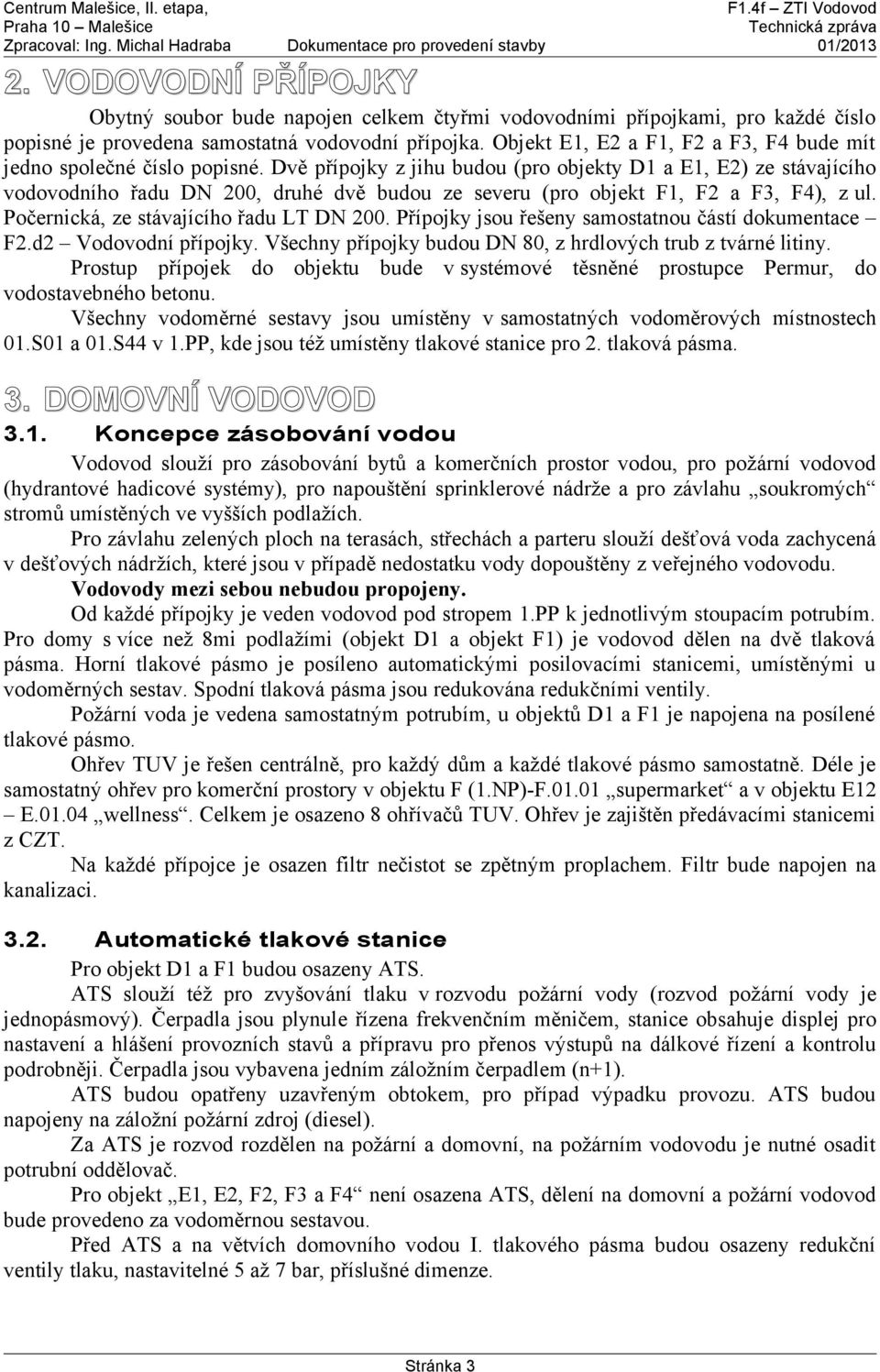

3 2. VODOVODNÍ PŘÍPOJKY Obytný soubor bude napojen celkem čtyřmi vodovodními přípojkami, pro každé číslo popisné je provedena samostatná vodovodní přípojka. Objekt E1, E2 a F1, F2 a F3, F4 bude mít jedno společné číslo popisné. Dvě přípojky z jihu budou (pro objekty D1 a E1, E2) ze stávajícího vodovodního řadu DN 200, druhé dvě budou ze severu (pro objekt F1, F2 a F3, F4), z ul. Počernická, ze stávajícího řadu LT DN 200. Přípojky jsou řešeny samostatnou částí dokumentace F2.d2 Vodovodní přípojky. Všechny přípojky budou DN 80, z hrdlových trub z tvárné litiny. Prostup přípojek do objektu bude v systémové těsněné prostupce Permur, do vodostavebného betonu. Všechny vodoměrné sestavy jsou umístěny v samostatných vodoměrových místnostech 01.S01 a 01.S44 v 1.PP, kde jsou též umístěny tlakové stanice pro 2. tlaková pásma. 3. DOMOVNÍ VODOVOD 3.1. Koncepce zásobování vodou Vodovod slouží pro zásobování bytů a komerčních prostor vodou, pro požární vodovod (hydrantové hadicové systémy), pro napouštění sprinklerové nádrže a pro závlahu soukromých stromů umístěných ve vyšších podlažích. Pro závlahu zelených ploch na terasách, střechách a parteru slouží dešťová voda zachycená v dešťových nádržích, které jsou v případě nedostatku vody dopouštěny z veřejného vodovodu. Vodovody mezi sebou nebudou propojeny. Od každé přípojky je veden vodovod pod stropem 1.PP k jednotlivým stoupacím potrubím. Pro domy s více než 8mi podlažími (objekt D1 a objekt F1) je vodovod dělen na dvě tlaková pásma. Horní tlakové je posíleno automatickými posilovacími stanicemi, umístěnými u vodoměrných sestav. Spodní tlaková pásma jsou redukována redukčními ventily. Požární voda je vedena samostatným potrubím, u objektů D1 a F1 je napojena na posílené tlakové. Ohřev TUV je řešen centrálně, pro každý dům a každé tlakové samostatně. Déle je samostatný ohřev pro komerční prostory v objektu F (1.NP)-F supermarket a v objektu E12 E wellness. Celkem je osazeno 8 ohřívačů TUV. Ohřev je zajištěn předávacími stanicemi z CZT. Na každé přípojce je osazen filtr nečistot se zpětným proplachem. Filtr bude napojen na kanalizaci Automatické tlakové stanice Pro objekt D1 a F1 budou osazeny ATS. ATS slouží též pro zvyšování tlaku v rozvodu požární vody (rozvod požární vody je jednový). Čerpadla jsou plynule řízena frekvenčním měničem, stanice obsahuje displej pro nastavení a hlášení provozních stavů a přípravu pro přenos výstupů na dálkové řízení a kontrolu podrobněji. Čerpadla jsou vybavena jedním záložním čerpadlem (n+1). ATS budou opatřeny uzavřeným obtokem, pro případ výpadku provozu. ATS budou napojeny na záložní požární zdroj (diesel). Za ATS je rozvod rozdělen na požární a domovní, na požárním vodovodu je nutné osadit potrubní oddělovač. Pro objekt E1, E2, F2, F3 a F4 není osazena ATS, dělení na domovní a požární vodovod bude provedeno za vodoměrnou sestavou. Před ATS a na větvích domovního vodou I. tlakového pásma budou osazeny redukční ventily tlaku, nastavitelné 5 až 7 bar, příslušné dimenze. Stránka 3

4 3.3. Domovní rozvody Ležatý rozvod Ležatý rozvod pro jednotlivé objekty bude veden pod stropem1.pp k jednotlivým instalačním jádrům. Souběžně bude vedena studená, teplá voda a cirkulace, pro obě tlaková pásma a požární vodovod. Ležaté rozvody budou opatřeny po celé délce tepelnou izolací (viz tabulka dále) a korýtky proti prověšení. Vzhledem k dilataci ležatých rozvodů bude potrubí opatřeno U-kompenzátory a budou na něm umístěny pevné body a kluzné podpory dle materiálových předpisů výrobce potrubí. Potrubí bude kotveno ke stropní konstrukci. Před stoupacími potrubími budou umístěny uzávěry s vypouštěním. Vodovodní potrubí pod stropem je navrženo ze svařovaných vodovodních trub PPR3, PN 20, požární vodovod a větev pro doplňování nádrže SHZ z pozinkovaných závitových trub. Část ležatého rozvodu vedeného přes místnosti předávací stanice a připojovací části potrubí k ohřívačům TUV budou provedeny z nerezových trub spojovanými lisovanými spojkami Stoupací potrubí Domovní vodovod k jednotlivým odběrným místům v bytech bude veden v instalačních jádrech. V instalačních jádrech je kromě vodovodního potrubí (ve spodních podlažích jsou vedeny vždy dvě větve pro obě tlaková pásma) vedena též kanalizace a vzduchotechnika. Rozvody byly v rámci zpracování PD koordinovány. Šachty jsou dělené v podlažích, jsou vždy součástí požárního úseku jednotlivých bytů. Veškeré prostupy stropy je nutné požárně izolovat (požární ucpávky). Vodovodní stoupací potrubí je navrženo z vrstvených trub Uponor MLC, který nevyžaduje kompenzace délkové roztažnosti (napětí délkové roztažnosti je zachyceno vnitřní deformací potrubí). Alternativně lze použít též potrubí ze síťovaného PE (PEX) nebo obdobný materiál. Potrubí je nutné kotvit a provádět dle materiálového předpisu výrobce, zejména kotvit pevnými body v místě odboček. Na ležatý rozvod bude stoupací potrubí připojeno vždy přes uzavírací ventil s vypouštěním. Na cirkulaci bude osazen termoregulační ventil a vyvažovací ventil TA STAD a TA THERM, příslušné dimenze (dle dimenze stoupacího potrubí). Stoupací potrubí pro 1. tlakové je ukončeno v objektu D1 a v objektu F1 v 8. podlaží (8. podlaží je napojeno z 1. tlak. pásma), vyšší podlaží jsou napojeny z 2. tlakového pásma. Na konci stoupacího potrubí bude provedeno propojení cirkulace a teplé vody. V žádném případě mezi sebou nelze propojit jednotlivá tlaková pásma. Vzhledem k velikosti instalačních jader a měnící se dispozici v každém patře, je nutno se při provádění svislých potrubí řídit koordinačním výkresem jader. Doporučujeme osazovat jednotlivá potrubí souběžně nikoliv každou profesi zvlášť Připojovací potrubí Připojovací potrubí do jednotlivých bytů bude vedeno v drážce ve stěně a v předstěnách. Na každé odbočce bude osazen kulový kohout a poměrový vodoměr 1/2", Q n = 1,5 m 3 /hod. Jsou navrženy vodoměry s impulzním odečtem, s komunikačním modulem M-Bus. Vodoměry budou umístěny v instalačním jádře, do instalačního jádra bude přístup instalačními dveřmi. Stránka 4

5 Pro kuchyně bude provedena pouze příprava zaslepené rozvody u jádra. Dopojení provede klient dle typu kuchyňské linky. V bytech, kde bude umístěna pračka v kuchyňské lince, bude provedena příprava pro napojení HL406. Připojovací potrubí bude provedeno z vodovodního potrubí svařovaného PPR3, PN Výtokové armatury a koncová zařízení Výtokové armatury v bytech budou standardní řady pákové směšovací stojánkové nebo nástěnné, dle standardu investora, který dále uvádíme. V předávacích stanicích je provedena příprava na doplňování systému (přes potrubní oddělovač), v technické místnosti VZT a v místnosti s ATS bude připraven výtok na hadici a uzávěr vody se zpětnou klapkou pro doplňování systémů. Pro dřez bude provedena příprava pro napojení zaslepení u jádra. Pro pračku bude instalován podomítkový prvek sifonu v kombinaci s výtokovým ventilem 1/2 HL Závlahy V objektu budou zavlažovány automatickou závlahou následující plochy: - střechy všech objektů - truhlíky na schodištích a balkonech ve všech objektech - zelené plochy na střeše 1.PP (vstupní parter) - stromy na terasách v objektech Vlastní zavlažovací systém, včetně regulačních jednotek, je řešen samostatným projektem v rámci zahradnických úprav, v rámci ZTI bude pouze připraven rozvod závlahové vody uvnitř objektů. Zdrojem pro závlahovou vodu (kromě některých stromů na terasách) jsou dešťové nádrže. Do těchto nádrží je zaústěna dešťová voda z jednotlivých odvodňovaných ploch. V technických místnostech u nádrží budou osazeny tlakové stanice, se sáním ze dna nádrží. Od těchto nádrží bude rozveden závlahový rozvod k jednotlivým zavlažovaným místům. Potrubí pro závlahy bude provedeno z potrubí PPR3, PN 20, izolováno návlekovou izolací tl. 6 mm. Závlahy budou na zimu odstaveny, vypuštěny a vyfouknuty vzduchem. Čerpadla pro závlahový systém budou ovládána dle tlaku v potrubí (frekvenční měnič), a chráněna proti běhu nasucho plováky v dešťové nádrži. Budou navržena automatická zařízení s tlakovou nádobou a talkovým spínačem. Na sání čerpadel bude osazen sací koš se zpětnou klapkou, v dešťové nádrži bude pro osazení čerpadla provedena prohlubeň, případně lze použít plovoucí sací koš Vodovod ze studny Projekt studny řeší samostatná část dokumentace F2.d4 Studna a ČOV Příprava TUV TUV bude připravována celkem v osmi zásobnících TUV, zásobníky jsou děleny po objektech D, E a F a po tlakových pásmech a dále pro dvě komerční plochy. Zásobníky jsou součástí dodávky UT a jsou napojeny na výměníky. Požadovaná tlaková odolnost zásobníků je 10 bar. V objektu je zřízena cirkulace TUV, poháněná cirkulačním čerpadlem Grundfos UPS nebo Grundfos ALPHA2. Napojení zásobníků bude nerezovým potrubím. Před vstupem potrubí do místnosti výměníků budou osazeny uzavírací ventily tak, aby bylo možné uzavřít vodu bez přístupu do výměníků. Stránka 5

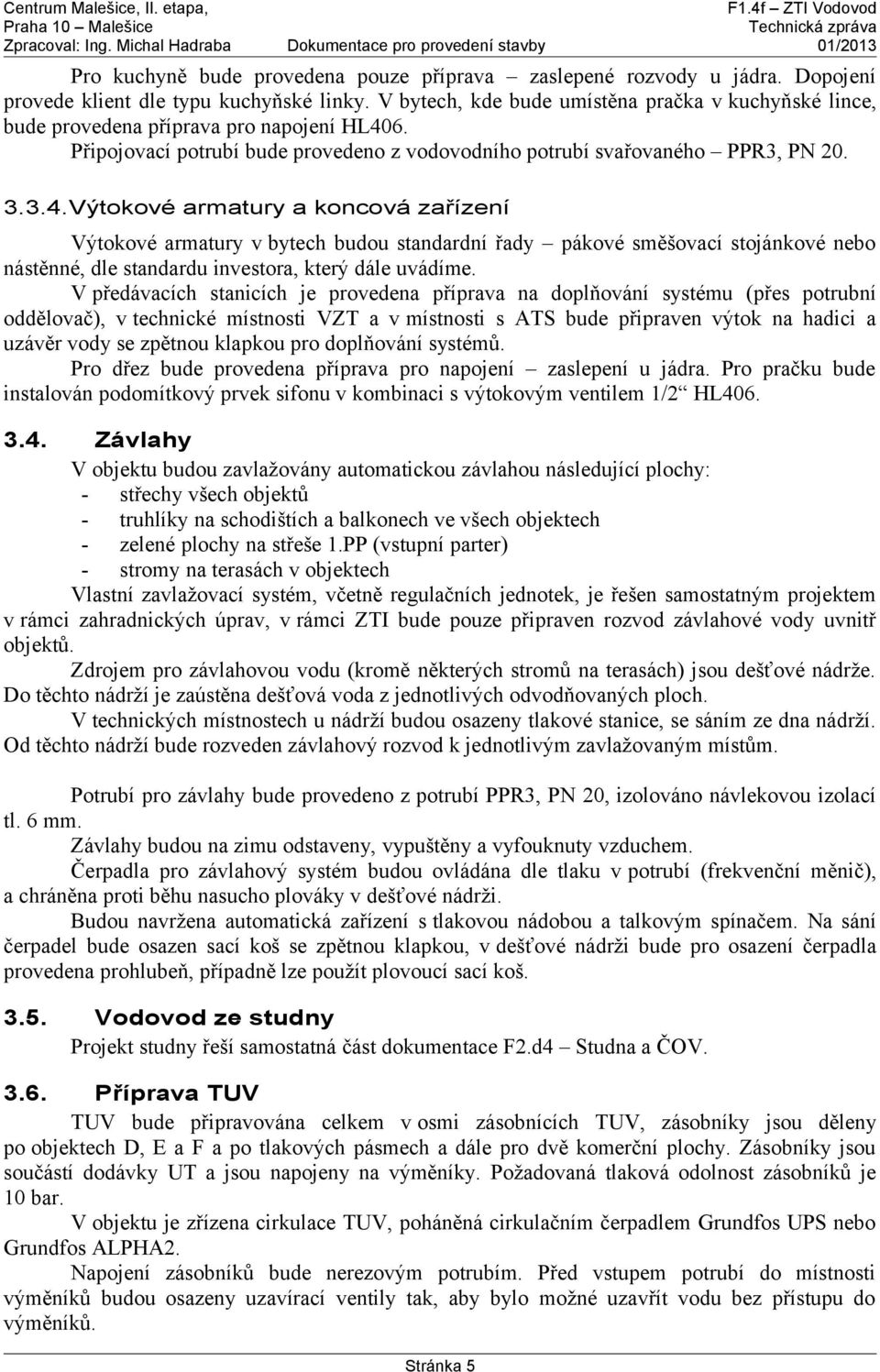

6 Napojení studené vody na zásobníky bude přes uzávěr s vypouštěním, zpětnou klapku příslušné dimenze a pojišťovací ventil DN 25. Na přívodu studené vody bude osazen manometr a expanzní nádoba Aquamat pro teplou vodu, PN 10, o objemu 10 l. Napojení teplé vody bude přes uzávěr s vypouštěním, na rozvodu TUV bude osazen manometr a teploměr. Cirkulace bude nucená, samostatná pro každý zásobník. Na cirkulaci bude osazeno cirkulační čerpadlo, z každé strany s uzavíracím ventilem. Mezi cirkulací a větví TUV bude osazen diferenční manometr, na cirkulaci též teploměr. Řízení cirkulačních čerpadel bude podle teploty vratné vody na cirkulaci zapojí MaR. Rozvody TUV a cirkulace budou vedeny stejně jako rozvod studené vody na potrubí budou umístěny kompenzátory pro zachycení tepelné roztažnosti potrubí, případně bude potrubí kompenzováno ohyby v trase. Bilance TUV Objekt provoz osob l/osobu l/den Objekt D1 - I. tlak. D1 - II. tlakové Objekt E1, E2 - I. tlakové Objekt F1 - I. tlakové F1 - II. tlakové Objekt F2, F3 a F4 celkem [m 3 /den] max. - l/hod byty obchodní plochy ,876 byty byty ,158 obchodní plochy byty obchodní plochy ,202 byty byty obchodní plochy , Materiál potrubí a izolace Ležaté potrubí pod stropem a připojovací potrubí v bytech bude provedeno z potrubí PPR3, PN 20 pro studenou vodu, teplou vodu i cirkulaci. Potrubí pro doplňování sprinklerové nádrže bude z vodovodních pozinkovaných závitových trub DN 80. Potrubí požární vody pro hydrantový systém bude z vodovodních pozinkovaných závitových trub DN 32 a DN 25. Potrubí suchovodu bude z pozinkovaného závitového potrubí DN 80. Stoupací potrubí bude provedeno z potrubí Uponor MLC PN 20, pro všechny instalace. Potrubí pro závlahy bude z PPR3, PN 20. Pro izolaci potrubí budou použity návlekové izolační trubice z pěněného PE (Tubolit), pro větší profily a tloušťky pak návlekové hadice z minerální vlny, s hliníkovou fólií, dle následující tabulky. Při provádění je nutné dodržet zákony platné v ČR a příslušné technické normy, zejména ČSN , ČSN , ČSN , ČSN a související předpisy. Stránka 6

7 Materiál - médium Studená voda (plast) PN 20 profil teplota okolí tl. Izolace D C 9 mm D C 9 mm D C 9 mm D C 13 mm D C 13 mm D C 13 mm Teplá užitková voda (plast) PN 20 D C 25 mm D C 30 mm D C 30 mm D C 40 mm D C 50 mm D C 30 mm Studená voda (plast) PN 20 v drážce D C 5 mm D C 5 mm D C 9 mm Teplá voda (plast) PN 20 v drážce D C 9 mm D C 13 mm D C 13 mm Studená voda (OCEL) DN 25 0 C 13 mm DN 32 0 C 13 mm Izolace rozvodů pod stropem 1.PP bude provedena z návlekové izolace z minerální vlny tl. 30 mm s parozábranou z Al-fólie. Před osazením izolace bude na části potrubí provedena ochrana samoregulačním topným kabelem instaluje profese elektro Požární vodovod Zavodněný požární vodovod Bude zásobovat vnitřní odběrná místa. Požární vodovod pro zásobování vnitřních hydrantů je napojen za ATS pro každý objekt Vnější odběrná místa: pro zásobování zásahové techniky hasicí vodou budou využity dva stávající hydranty jeden za penzionem Malešice východní strana území, druhý na jihozápadním rohu území a třetí bude nově vybudován na vodovodním řadu vedeném na severu území. Nově budovaný hydrant bude nadzemní. nově provedený hydrant na nově zbudované propojce vodovodu v ulici Nad Úžlabinou, západně od objektu. Stránka 7

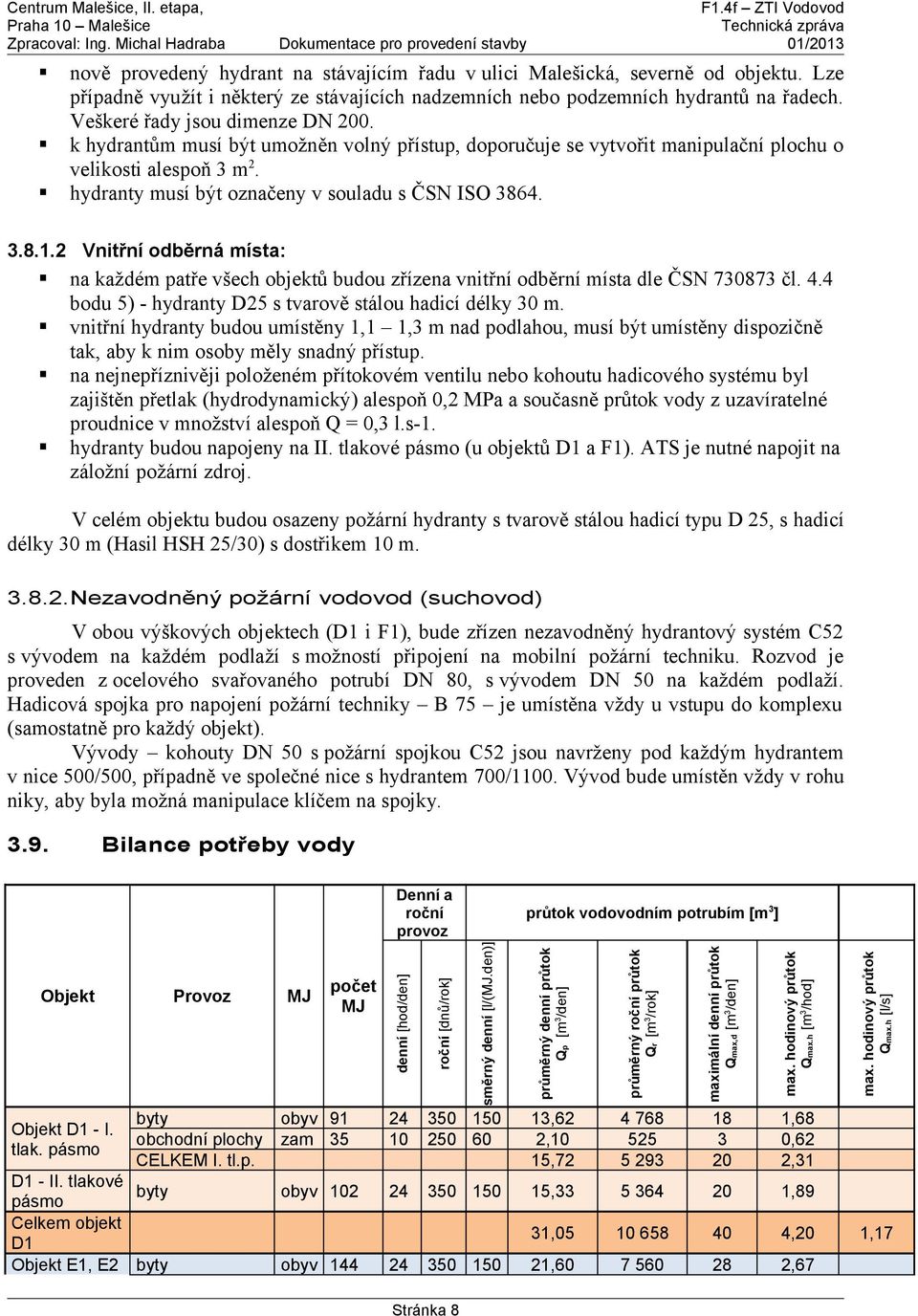

8 nově provedený hydrant na stávajícím řadu v ulici Malešická, severně od objektu. Lze případně využít i některý ze stávajících nadzemních nebo podzemních hydrantů na řadech. Veškeré řady jsou dimenze DN 200. k hydrantům musí být umožněn volný přístup, doporučuje se vytvořit manipulační plochu o velikosti alespoň 3 m 2. hydranty musí být označeny v souladu s ČSN ISO Vnitřní odběrná místa: na každém patře všech objektů budou zřízena vnitřní odběrní místa dle ČSN čl. 4.4 bodu 5) - hydranty D25 s tvarově stálou hadicí délky 30 m. vnitřní hydranty budou umístěny 1,1 1,3 m nad podlahou, musí být umístěny dispozičně tak, aby k nim osoby měly snadný přístup. na nejnepříznivěji položeném přítokovém ventilu nebo kohoutu hadicového systému byl zajištěn přetlak (hydrodynamický) alespoň 0,2 MPa a současně průtok vody z uzavíratelné proudnice v množství alespoň Q = 0,3 l.s-1. hydranty budou napojeny na II. tlakové (u objektů D1 a F1). ATS je nutné napojit na záložní požární zdroj. V celém objektu budou osazeny požární hydranty s tvarově stálou hadicí typu D 25, s hadicí délky 30 m (Hasil HSH 25/30) s dostřikem 10 m Nezavodněný požární vodovod (suchovod) V obou výškových objektech (D1 i F1), bude zřízen nezavodněný hydrantový systém C52 s vývodem na každém podlaží s možností připojení na mobilní požární techniku. Rozvod je proveden z ocelového svařovaného potrubí DN 80, s vývodem DN 50 na každém podlaží. Hadicová spojka pro napojení požární techniky B 75 je umístěna vždy u vstupu do komplexu (samostatně pro každý objekt). Vývody kohouty DN 50 s požární spojkou C52 jsou navrženy pod každým hydrantem v nice 500/500, případně ve společné nice s hydrantem 700/1100. Vývod bude umístěn vždy v rohu niky, aby byla možná manipulace klíčem na spojky Bilance potřeby vody Objekt Provoz MJ počet MJ Objekt D1 - I. tlak. Denní a roční provoz denní [hod/den] roční [dnů/rok] směrný denní [l/(mj.den)] průtok vodovodním potrubím [m 3 ] průměrný denní průtok Qp [m 3 /den] průměrný roční průtok Qr [m 3 /rok] maximální denní průtok Qmax,d [m 3 /den] max. hodinový průtok Qmax.h [m 3 /hod] byty obyv , ,68 obchodní plochy zam , ,62 CELKEM I. tl.p. 15, ,31 D1 - II. tlakové byty obyv , ,89 Celkem objekt 31, ,20 1,17 D1 Objekt E1, E2 byty obyv , ,67 Stránka 8 max. hodinový průtok Qmax.h [l/s]

9 - I. tlakové Celkem objekt E1, E2 Objekt F1 - I. tlakové obchodní plochy zam , ,80 24, ,47 0,96 byty obyv , ,44 obchodní plochy zam , ,62 CELKEM I. tl.p. 13, ,06 F1 - II. tlakové byty obyv , ,08 Celkem objekt F1 22, ,15 0,87 Objekt F2, F3 byty obyv , ,47 a F4 obchodní plochy zam , ,98 Celkem objekt F2, F3 a F4 31, ,45 1,24 Celkem 109, ,27 4,24 Potřeba požární vody zavodněný požární vodovod: - vnitřní hydranty současnost 3 hydrantů D 25 3 x 0,3 l/s = 0,9 l/s - venkovní hydranty DN l/s při rychlosti 1,5 m/s Charakteristický průtok vodoměru DN 50 (dle EU) Q n = 15 m 3 /hod Nominální průtok 15 m 3 /hod Maximální průtok 90 m 3 /hod Stránka 9

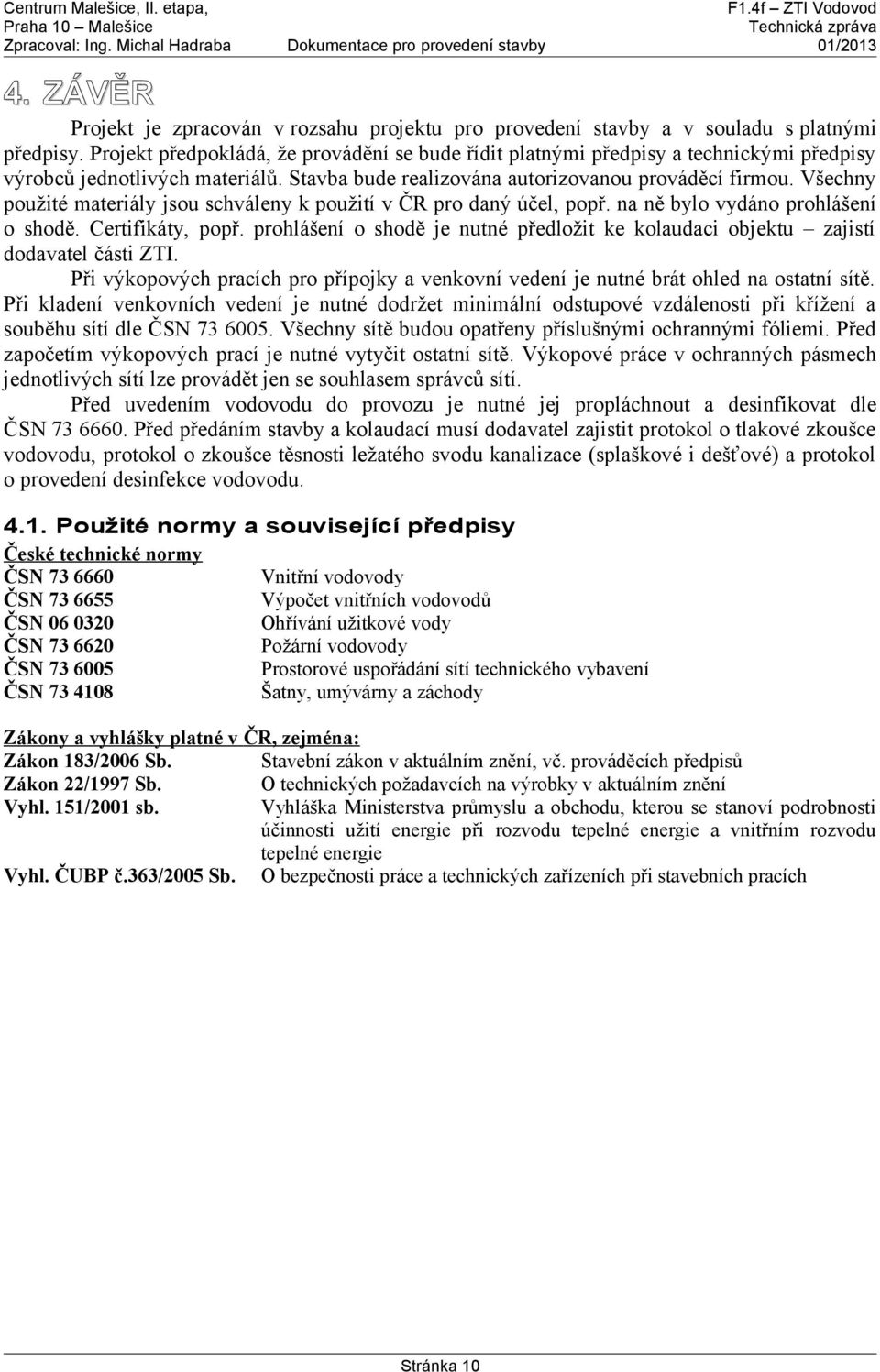

10 4. ZÁVĚR Projekt je zpracován v rozsahu projektu pro provedení stavby a v souladu s platnými předpisy. Projekt předpokládá, že provádění se bude řídit platnými předpisy a technickými předpisy výrobců jednotlivých materiálů. Stavba bude realizována autorizovanou prováděcí firmou. Všechny použité materiály jsou schváleny k použití v ČR pro daný účel, popř. na ně bylo vydáno prohlášení o shodě. Certifikáty, popř. prohlášení o shodě je nutné předložit ke kolaudaci objektu zajistí dodavatel části ZTI. Při výkopových pracích pro přípojky a venkovní vedení je nutné brát ohled na ostatní sítě. Při kladení venkovních vedení je nutné dodržet minimální odstupové vzdálenosti při křížení a souběhu sítí dle ČSN Všechny sítě budou opatřeny příslušnými ochrannými fóliemi. Před započetím výkopových prací je nutné vytyčit ostatní sítě. Výkopové práce v ochranných pásmech jednotlivých sítí lze provádět jen se souhlasem správců sítí. Před uvedením vodovodu do provozu je nutné jej propláchnout a desinfikovat dle ČSN Před předáním stavby a kolaudací musí dodavatel zajistit protokol o tlakové zkoušce vodovodu, protokol o zkoušce těsnosti ležatého svodu kanalizace (splaškové i dešťové) a protokol o provedení desinfekce vodovodu Použité normy a související předpisy České technické normy ČSN Vnitřní vodovody ČSN Výpočet vnitřních vodovodů ČSN Ohřívání užitkové vody ČSN Požární vodovody ČSN Prostorové uspořádání sítí technického vybavení ČSN Šatny, umývárny a záchody Zákony a vyhlášky platné v ČR, zejména: Zákon 183/2006 Sb. Stavební zákon v aktuálním znění, vč. prováděcích předpisů Zákon 22/1997 Sb. O technických požadavcích na výrobky v aktuálním znění Vyhl. 151/2001 sb. Vyhláška Ministerstva průmyslu a obchodu, kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie Vyhl. ČUBP č.363/2005 Sb. O bezpečnosti práce a technických zařízeních při stavebních pracích Stránka 10
