1 Aplikace prostorového navázání nehod v silničním provozu na přilehlou pozemní komunikaci s využitím prostorových a popisných dat METODIKA PRÁCE S TOUTO APLIKACÍ červen 13

2 Obsah ÚVOD 3 UŽIVATELÉ 4 OPERÁTOR 4 VIEWER 4 PŘÍSTUP DO APLIKACE 5 FUNKCE APLIKACE PODLE PRÁV UŽIVATELŮ 7 OPERÁTOR 7 VYHLEDÁVÁNÍ NEHOD PODLE STANOVENÝCH KRITÉRIÍ 7 INFORMACE O ZDROJI DAT 10 VYUŽITÍ FUNKCE STREET VIEW 11 VYHLEDÁVÁNÍ NEHOD PODLE ZADANÉ OBCE 14 NAVÁZÁNÍ NEHODY NA PŘÍSLUŠNOU POZEMNÍ KOMUNIKACI 17 VIEWER 21 Strana 2 (celkem 21)

3 Úvod V rámci řešení projektu Rozšíření analytických funkcí publikační aplikace Statistické zobrazení nehod v mapě, provozované na Portálu geografického informačního systému Ministerstva dopravy Jednotná dopravní vektorová mapa (JDVM) (VG ) bezpečnostního výzkumu MV byla vyvinuta aplikace umožňující prostorové navázání nehod v silničním provozu na přilehlou pozemní komunikaci s využitím prostorových a popisných dat prostřednictvím klienta přístupného cestou Portálu GIS MD Jednotná dopravní vektorová mapa. Tato aplikace je určena pouze zaměstnancům Služby dopravní policie ČR, odpovědným za evidenci dopravních nehod. Cílem této aplikace je navázat nehody v silničním provozu, zaměřené zaměstnanci služby dopravní Policie v rámci šetření, na příslušné pozemní komunikace v rámci geografického informačního systému. Tím se vytvoří databáze propojující prostorová data bodových prvků (dopravních nehod) s prostorovými daty liniových prvků (pozemních komunikací). Tato databáze bude využitelná pro analýzy nehodovosti na určených úsecích pozemních komunikací s využitím prostředků GIS, a tím i usnadnění práce zaměstnanců Služby dopravní policie ČR, majícím v gesci tuto agendu. Aplikace slouží k vytvoření databáze vazeb jednotlivých nehod na přilehlou pozemní komunikaci v obci (intravilán) i mimo obec (etravilán) uloženou v rámci GIS JDVM. Tato databáze bude využívána k analýzám nehodových míst na konkrétně zadané pozemní komunikaci. Vzhledem k tomu, že v rámci řešení projektu nebyla zatím zajištěna data místních komunikací (snahou řešitelů je implementovat do JDVM vrstvu místních komunikací ze státního mapového díla ZABAGED, a to i s GEONAMES), jsou v aplikaci zobrazovány pouze pozemní komunikace v extravilánu a v intravilánu pouze průtahy silnic I. až III. třídy, tedy data od Ředitelství silnic a dálnic ČR. Strana 3 (celkem 21)

4 Uživatelé V aplikaci jsou implementovány 2 úrovně uživatelů: Operátor - vidí nehody v krajích určených Administrátorem operátorů - může vázat nehody na komunikaci Viewer - vidí nehody v krajích určených Administrátorem operátorů - může otevřít detailní okno nehody sloužící pro navázání nehody na příslušnou pozemní komunikaci, ale nemá povolení tuto vazbu upravovat Strana 4 (celkem 21)

5 Přístup do aplikace Do aplikace prostorového navázání nehod v silničním provozu na přilehlou pozemní komunikaci s využitím prostorových a popisných dat prostřednictvím klienta přístupného cestou Portálu GIS MD Jednotná dopravní vektorová mapa ( se vstupuje přes následující vstupní formulář Oblast Poklepem na označené slovo zde se otevře vstupní formulář Strana 5 (celkem 21)

6 kde uživatel zadá vstupní jméno a heslo, které mu přidělil administrátor operátorů. Ukončení práce v aplikaci a její korektní ukončení se provede dvojím poklepem kursoru na záhlaví obrazovky Strana 6 (celkem 21)

7 Funkce aplikace podle práv uživatelů Operátor Operátor je uživatel s právy vytvářet vazby dopravních nehod na přilehlé komunikace v přiděleném kraji ČR. Na níže uvedeném obrázku je vzor operátora s přístupem do dat týkajících se Ústeckého kraje. Po přihlášení do aplikace se uživateli zobrazí vyhledávací formulář, který je odvozen od stávající aplikace Statistika nehod v mapě" rutinně provozované na Portálu geografického informačního systému Ministerstva dopravy Jednotná dopravní vektorová mapa. Práce a aplikací je u operátora rozdělena do dvou kroků Vyhledávání nehod podle stanovených kritérií Strana 7 (celkem 21)

8 V záložce "Parametry pro vyhledávání" uživatel zadá parametry a po stisknutí tlačítka "Vyhledat" je v záložce "Výsledky vyhledávání" zobrazen seznam nehod. Na zobrazeném seznamu je patrné, že operátor má přístup pouze k datům o nehodách v Ústeckém kraji. Strana 8 (celkem 21)

9 Seznam nehod je rozdělen na stránky po 100 objektů. Maximální počet vybraných objektů je Nehoda se dá zobrazit v mapě pomocí zvýrazněného odkazu Poklepem kurzoru na nehodu v mapě se zobrazí informační štítek se základními údaji o nehodě To se týká i komunikací uvedených v mapě Strana 9 (celkem 21)

10 Informace o zdroji dat Informace o zdroji dat se zobrazí aktivací tlačítka + Strana 10 (celkem 21)

11 Využití funkce Street View Uživatel si také může přiblížit perspektivu situace v místě nehody pomocí funkce Street View, která se aktivuje poklepem na ikonu v červeném rámečku a umístěním kurzoru na požadované místo na pozemní komunikaci. V samostatném okně se zobrazí situační fotografie místa nehody. Strana 11 (celkem 21)

12 Ve které se dá pomocí šipek pohybovat po příslušné pozemní komunikaci Strana 12 (celkem 21)

13 Tato funkce je aktivní pouze na pozemních komunikacích, které byly pro potřeby aplikace Street View nafilmovány. Strana 13 (celkem 21)

14 Vyhledávání nehod podle zadané obce Při zadávání parametrů hledaných nehod si může uživatel zúžit počet hledaných nehod zadáním konkrétní obce, kde chce nehody vyhledat. Výsledkem hledání jsou pouze dvě nehody splňující zadaná kritéria Strana 14 (celkem 21)

15 Zadanou obec může uživatel zobrazit i pomocí tlačítka v mapě Obec se mu zobrazí v mapě v měřítku 1:100000, ale jde samozřejmě přibližovat až na ortofoto detailů obce Strana 15 (celkem 21)

16 Strana 16 (celkem 21)

17 Navázání nehody na příslušnou pozemní komunikaci Po klepnutí na číslo nehody v seznamu nebo ve štítku v mapě je otevřeno detailní okno nehody V detailním okně se uživateli nabídne seznam přilehlých pozemních komunikací nalezených v okruhu 100 m od nehody (prozatím pouze extravilán a v intravilánu pouze průtahy silnic I. Strana 17 (celkem 21)

18 III. třídy, tedy data od Ředitelství silnic a dálnic ČR) složený z čísla silnice a kódu definičních úseků silnice Volbou některé silnice ze seznamu se v mapě graficky zvýrazní vybraná část úseku silnice Strana 18 (celkem 21)

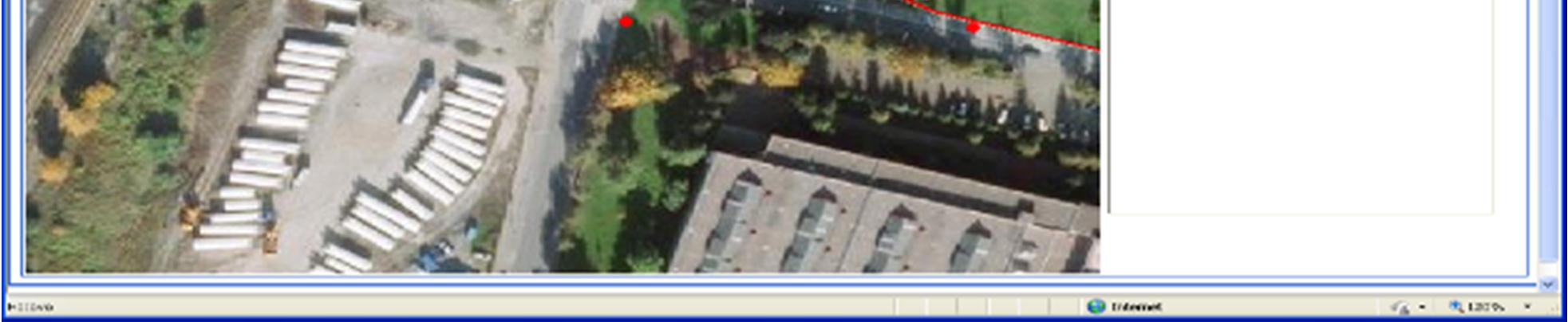

19 Strana 19 (celkem 21)

20 Po stisknutí tlačítka "Vytvořit vazbu" je nehoda přiřazena ke komunikaci a přidána do seznamu "Navázané komunikace". Navázat lze i více komunikací, ale pro analýzy nehodovosti je nutné jednoznačné přiřazení nehody na příslušnou komunikaci. Strana 20 (celkem 21)

21 Viewer Viewer je uživatel s právy prohlížet zobrazení dopravních nehod na v určeném kraji ČR. Na níže uvedeném obrázku je vzor viewera s přístupem do dat týkajících se Ústeckého a Libereckého kraje. Po přihlášení do aplikace se uživateli zobrazí vyhledávací formulář, který je odvozen od stávající aplikace Statistika nehod v mapě" rutinně provozované na Portálu geografického informačního systému Ministerstva dopravy Jednotná dopravní vektorová mapa. Práce a aplikací je u viewera omezena pouze na funkci prohlížení. Na zobrazení nehod v seznamu i v informačním štítku nehody v mapě je patrné, že chybí odkaz na funkci Vytvořit vazbu, to znamená, že viewer může data pouze prohlížet a ne je upravovat. Strana 21 (celkem 21)
