1 Aplikace prostorového navázání železničních přejezdů na přilehlou pozemní komunikaci s využitím prostorových a popisných dat METODIKA PRÁCE S TOUTO APLIKACÍ červen 13

2 Obsah ÚVOD 3 UŽIVATELÉ 4 OPERÁTOR 4 VIEWER 4 PŘÍSTUP DO APLIKACE 5 FUNKCE APLIKACE PODLE PRÁV UŽIVATELŮ 7 OPERÁTOR 7 VYHLEDÁVÁNÍ ŽELEZNIČNÍCH PŘEJEZDŮ PODLE STANOVENÝCH KRITÉRIÍ 7 INFORMACE O ZDROJI DAT 10 VYUŽITÍ FUNKCE STREET VIEW 11 VYHLEDÁVÁNÍ ŽELEZNIČNÍCH PŘEJEZDŮ PODLE ZADANÉ OBCE 13 NAVÁZÁNÍ ŽELEZNIČNÍHO PŘEJEZDU NA PŘÍSLUŠNOU POZEMNÍ KOMUNIKACI A ŽELEZNIČNÍ TRAŤT 15 VIEWER 18 Strana 2 (celkem 19)

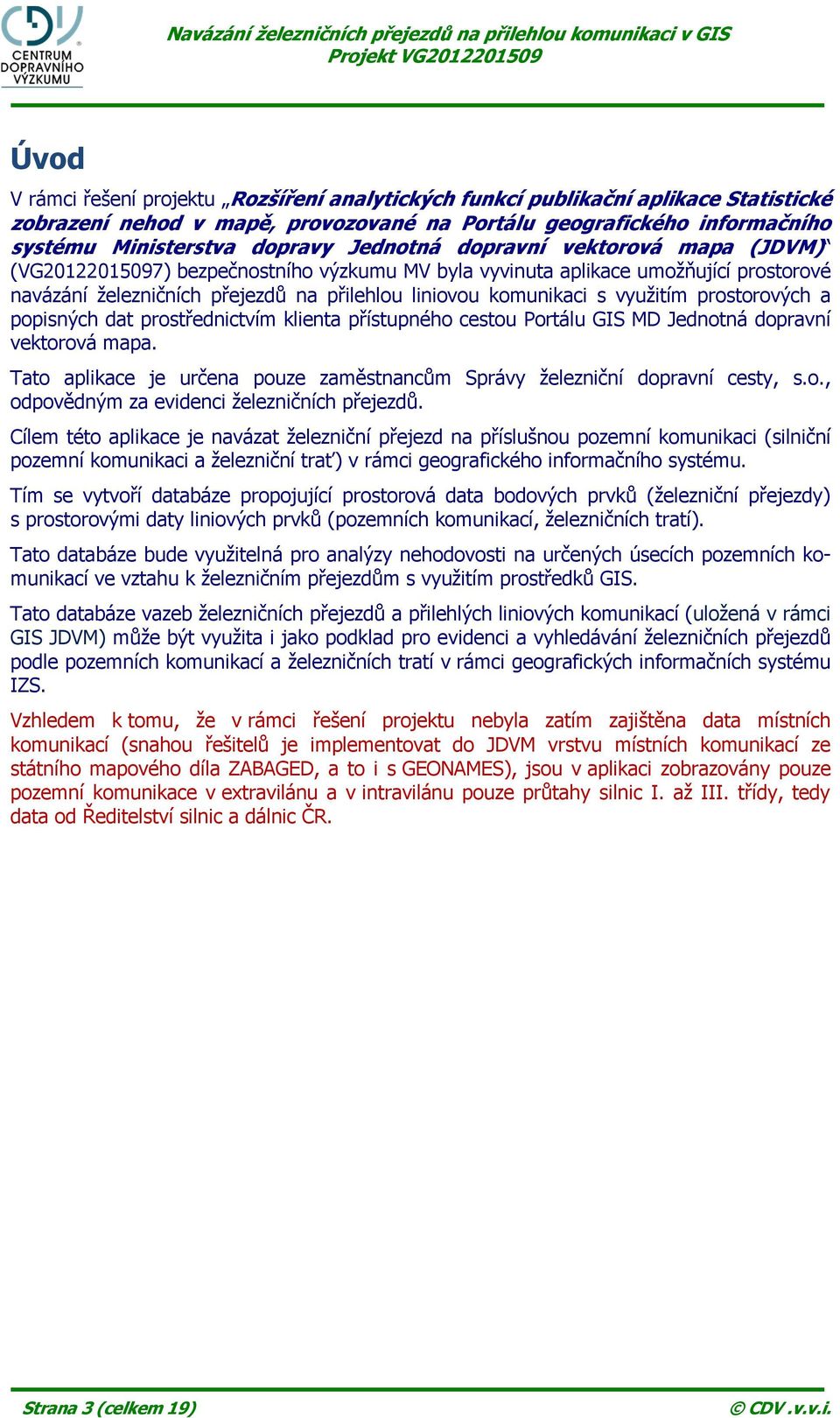

3 Úvod V rámci řešení projektu Rozšíření analytických funkcí publikační aplikace Statistické zobrazení nehod v mapě, provozované na Portálu geografického informačního systému Ministerstva dopravy Jednotná dopravní vektorová mapa (JDVM) (VG ) bezpečnostního výzkumu MV byla vyvinuta aplikace umožňující prostorové navázání železničních přejezdů na přilehlou liniovou komunikaci s využitím prostorových a popisných dat prostřednictvím klienta přístupného cestou Portálu GIS MD Jednotná dopravní vektorová mapa. Tato aplikace je určena pouze zaměstnancům Správy železniční dopravní cesty, s.o., odpovědným za evidenci železničních přejezdů. Cílem této aplikace je navázat železniční přejezd na příslušnou pozemní komunikaci (silniční pozemní komunikaci a železniční trať) v rámci geografického informačního systému. Tím se vytvoří databáze propojující prostorová data bodových prvků (železniční přejezdy) s prostorovými daty liniových prvků (pozemních komunikací, železničních tratí). Tato databáze bude využitelná pro analýzy nehodovosti na určených úsecích pozemních komunikací ve vztahu k železničním přejezdům s využitím prostředků GIS. Tato databáze vazeb železničních přejezdů a přilehlých liniových komunikací (uložená v rámci GIS JDVM) může být využita i jako podklad pro evidenci a vyhledávání železničních přejezdů podle pozemních komunikací a železničních tratí v rámci geografických informačních systému IZS. Vzhledem k tomu, že v rámci řešení projektu nebyla zatím zajištěna data místních komunikací (snahou řešitelů je implementovat do JDVM vrstvu místních komunikací ze státního mapového díla ZABAGED, a to i s GEONAMES), jsou v aplikaci zobrazovány pouze pozemní komunikace v extravilánu a v intravilánu pouze průtahy silnic I. až III. třídy, tedy data od Ředitelství silnic a dálnic ČR. Strana 3 (celkem 19)

4 Uživatelé V aplikaci jsou implementovány 2 úrovně uživatelů: Operátor - vidí železniční přejezdy v krajích určených Administrátorem operátorů - může vázat železniční přejezdy na liniové komunikace (pozemní komunikace, železniční tratě) Viewer - vidí zastávky veřejné autobusové dopravy v krajích určených Administrátorem operátorů - může otevřít detailní informační okno sloužící pro navázání železničního přejezdu na příslušnou pozemní komunikaci, ale nemá povolení tuto vazbu upravovat Strana 4 (celkem 19)

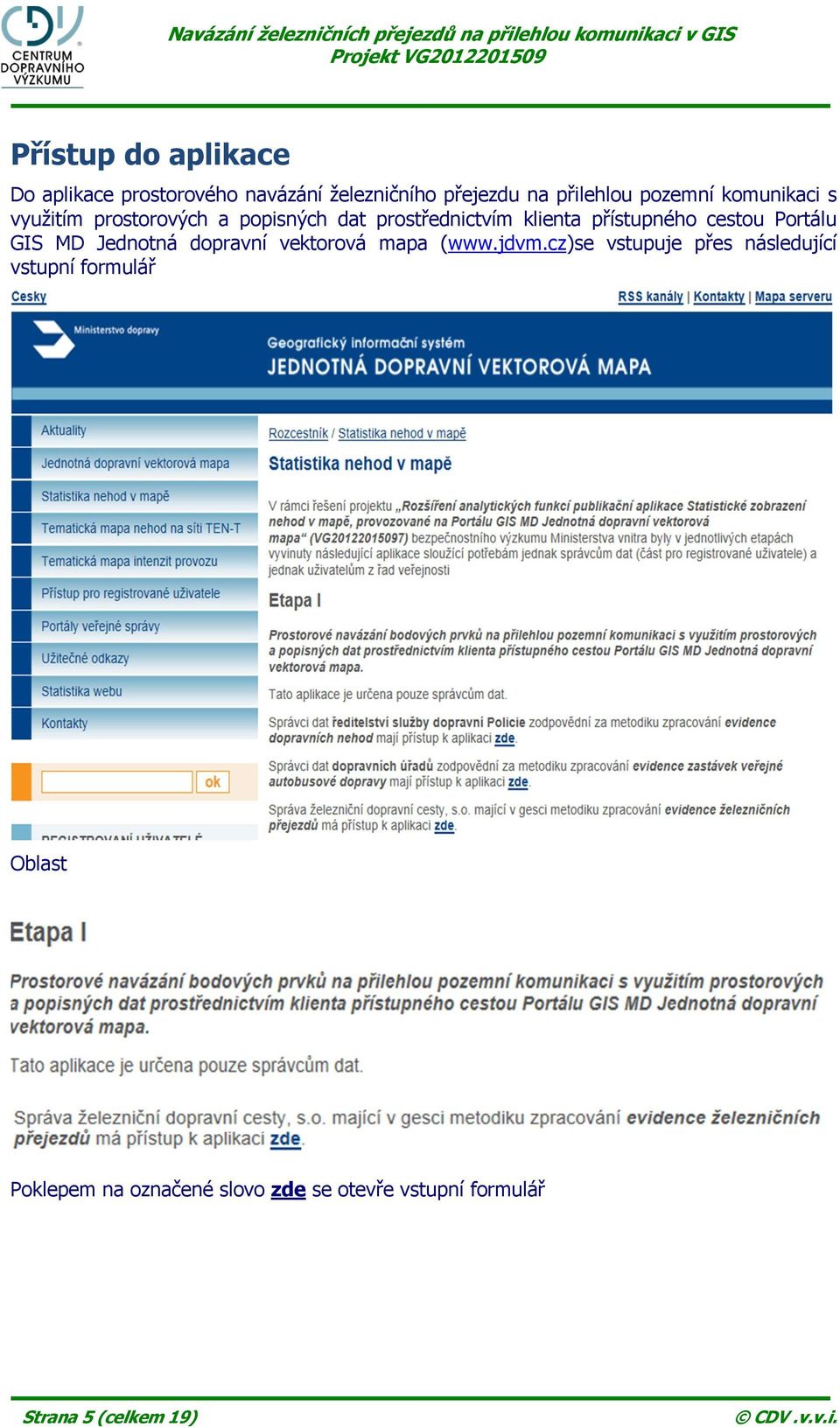

5 Přístup do aplikace Do aplikace prostorového navázání železničního přejezdu na přilehlou pozemní komunikaci s využitím prostorových a popisných dat prostřednictvím klienta přístupného cestou Portálu GIS MD Jednotná dopravní vektorová mapa ( vstupuje přes následující vstupní formulář Oblast Poklepem na označené slovo zde se otevře vstupní formulář Strana 5 (celkem 19)

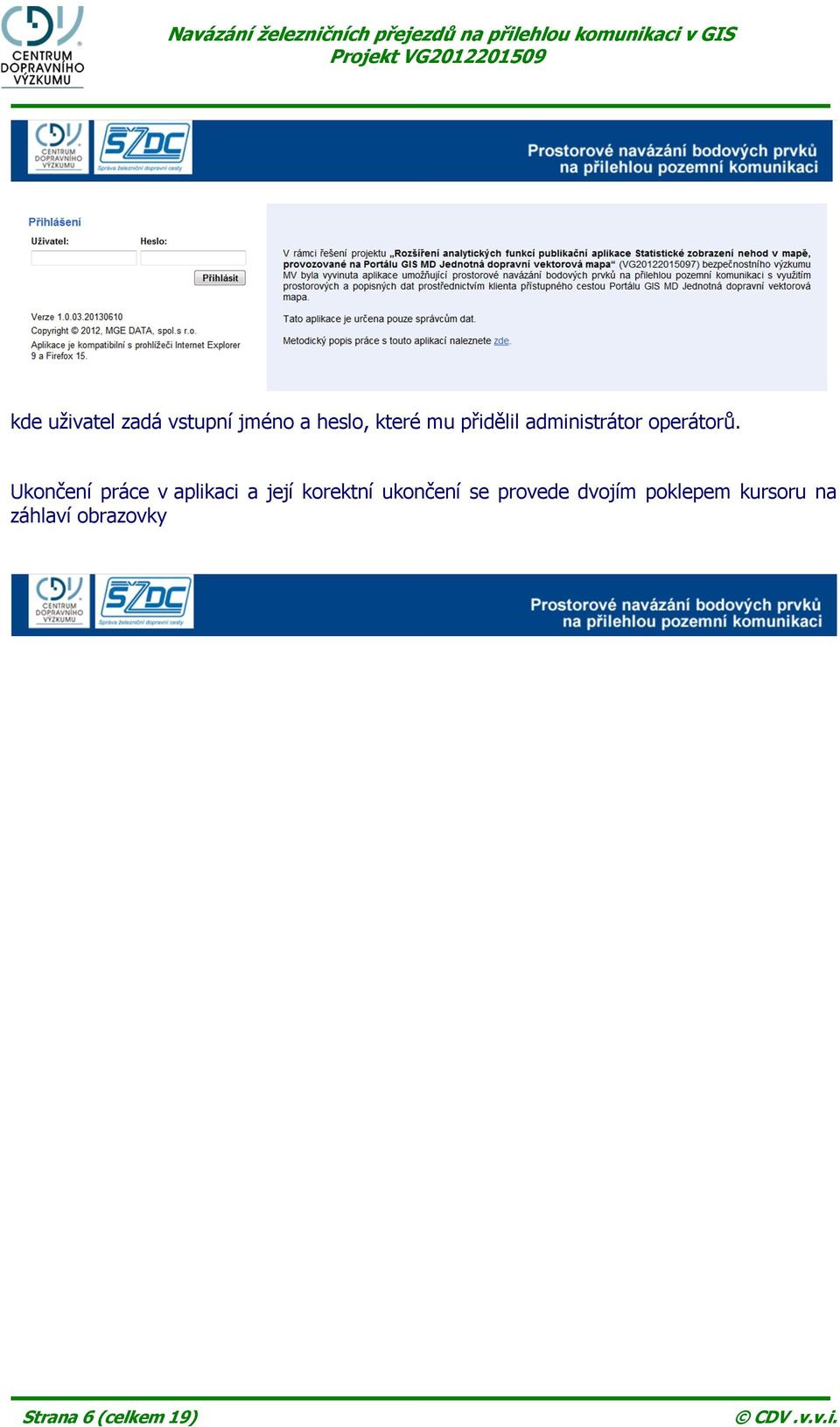

6 kde uživatel zadá vstupní jméno a heslo, které mu přidělil administrátor operátorů. Ukončení práce v aplikaci a její korektní ukončení se provede dvojím poklepem kursoru na záhlaví obrazovky Strana 6 (celkem 19)

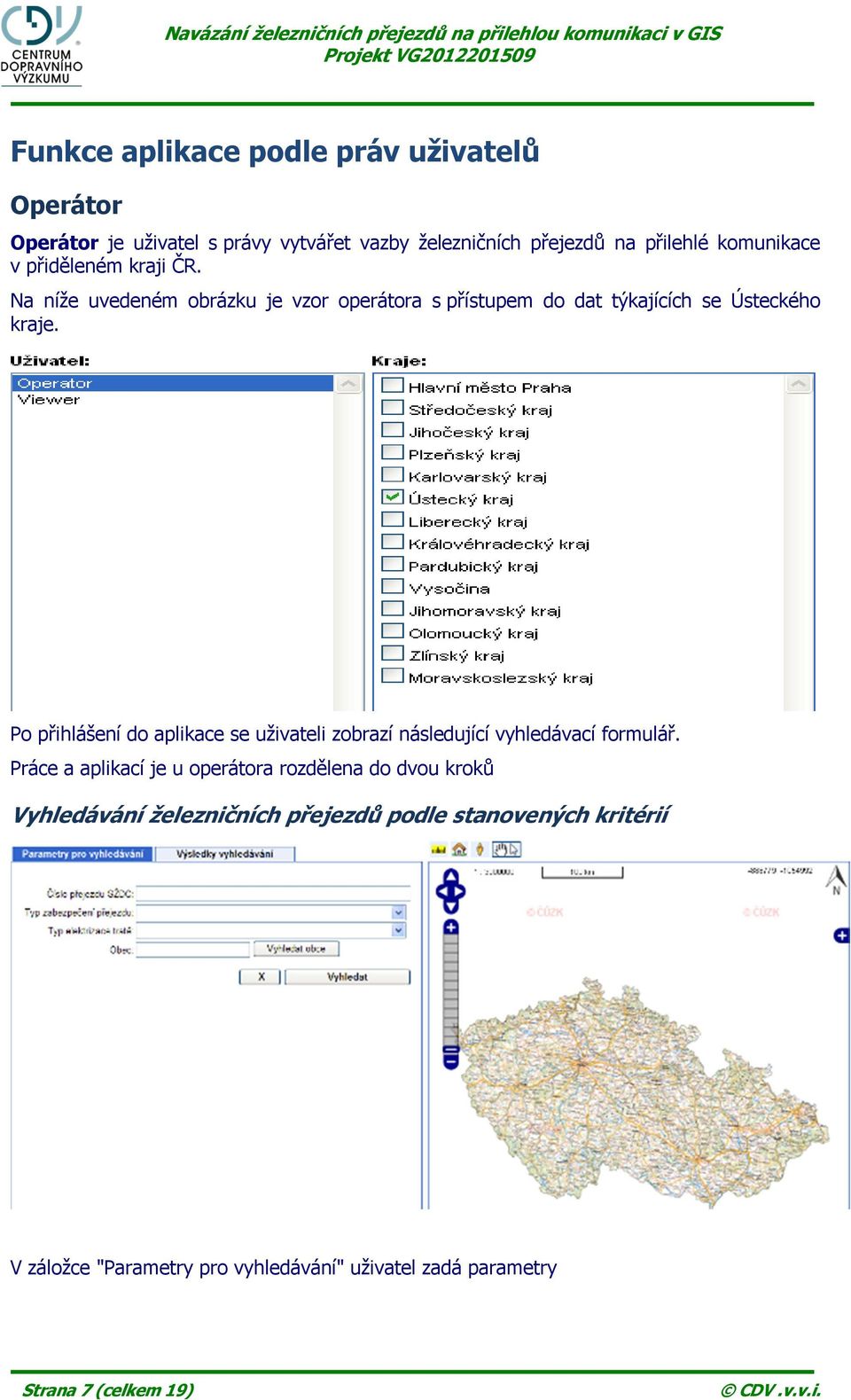

7 Funkce aplikace podle práv uživatelů Operátor Operátor je uživatel s právy vytvářet vazby železničních přejezdů na přilehlé komunikace v přiděleném kraji ČR. Na níže uvedeném obrázku je vzor operátora s přístupem do dat týkajících se Ústeckého kraje. Po přihlášení do aplikace se uživateli zobrazí následující vyhledávací formulář. Práce a aplikací je u operátora rozdělena do dvou kroků Vyhledávání železničních přejezdů podle stanovených kritérií V záložce "Parametry pro vyhledávání" uživatel zadá parametry Strana 7 (celkem 19)

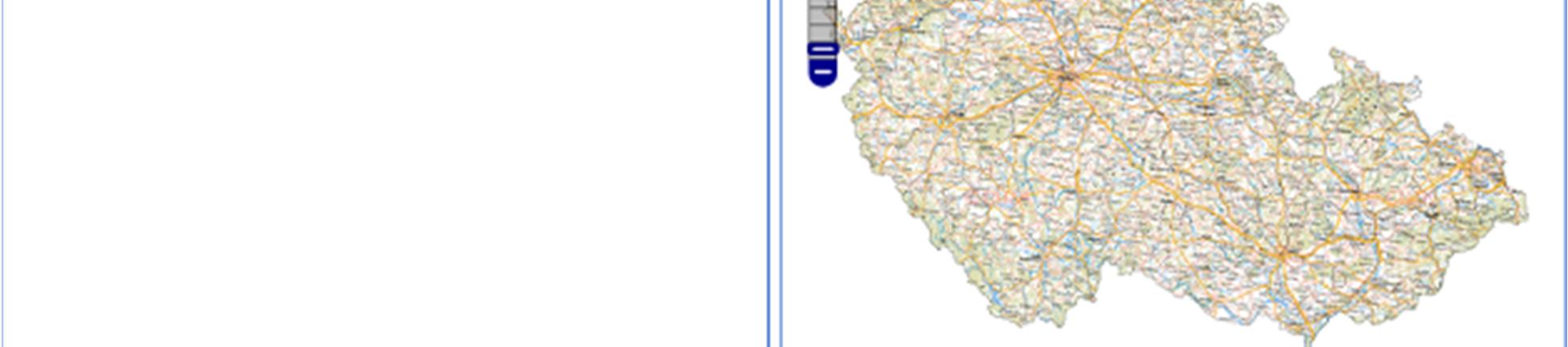

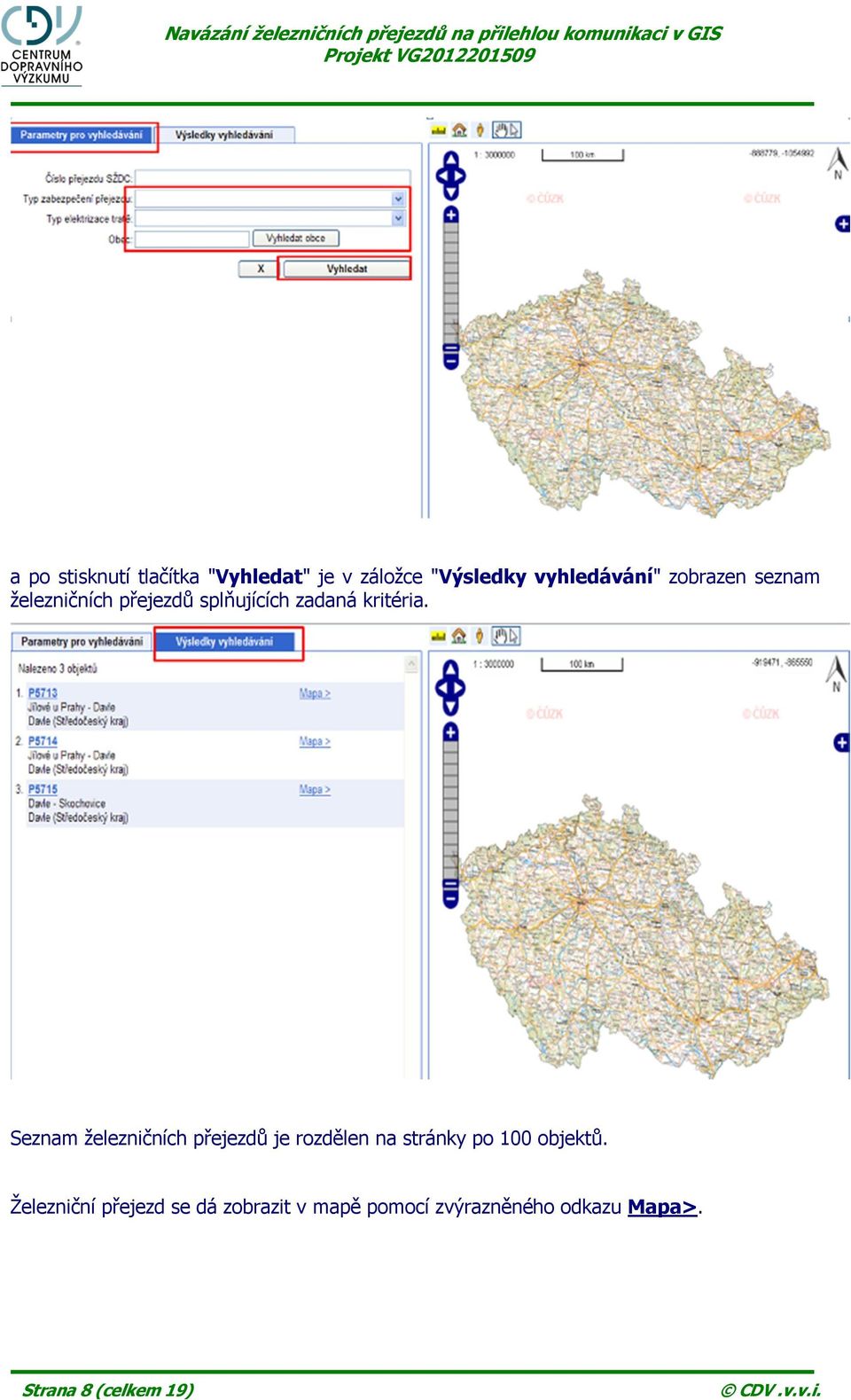

8 a po stisknutí tlačítka "Vyhledat" je v záložce "Výsledky vyhledávání" zobrazen seznam železničních přejezdů splňujících zadaná kritéria. Seznam železničních přejezdů je rozdělen na stránky po 100 objektů. Železniční přejezd se dá zobrazit v mapě pomocí zvýrazněného odkazu Mapa>. Strana 8 (celkem 19)

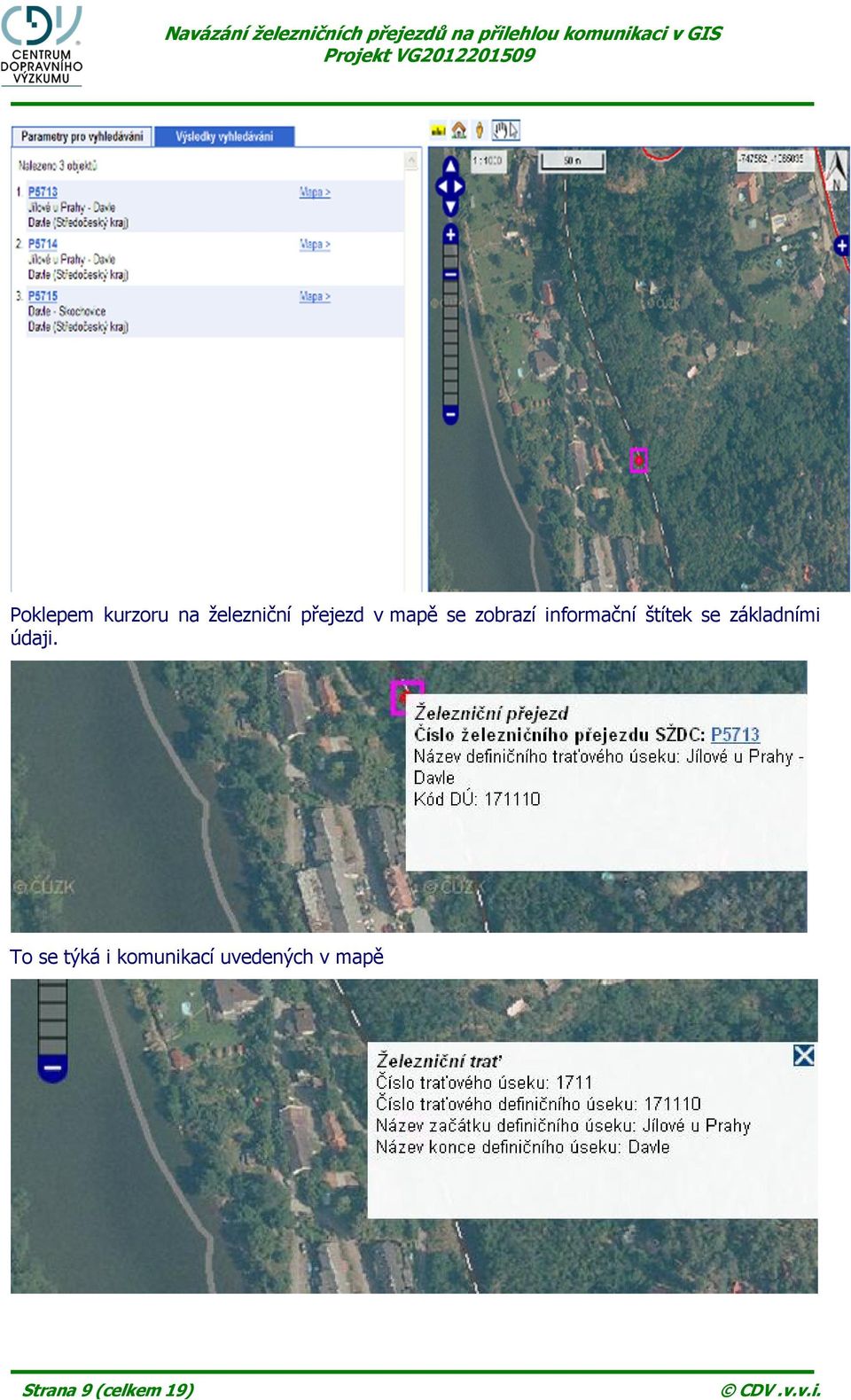

9 Poklepem kurzoru na železniční přejezd v mapě se zobrazí informační štítek se základními údaji. To se týká i komunikací uvedených v mapě Strana 9 (celkem 19)

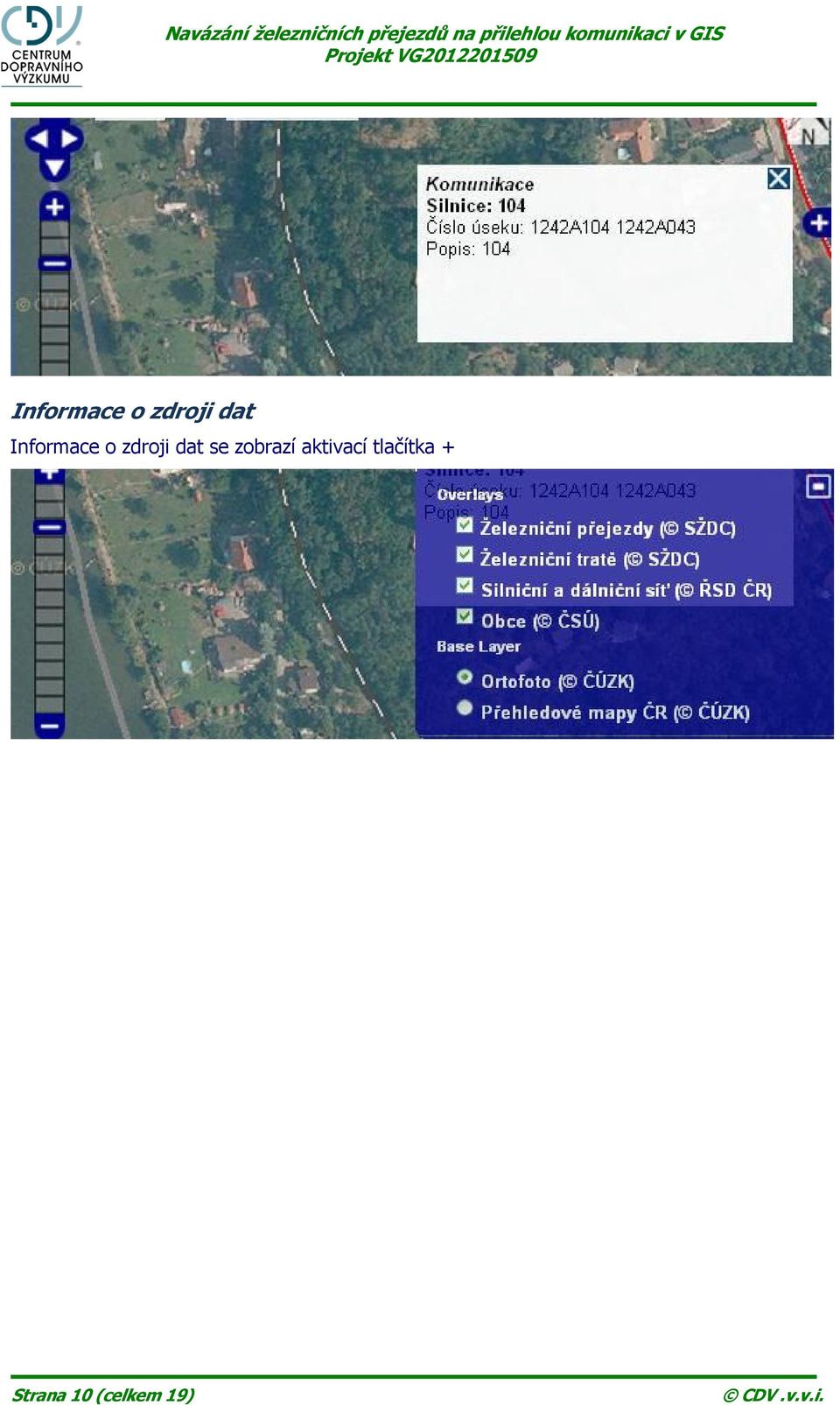

10 Informace o zdroji dat Informace o zdroji dat se zobrazí aktivací tlačítka + Strana 10 (celkem 19)

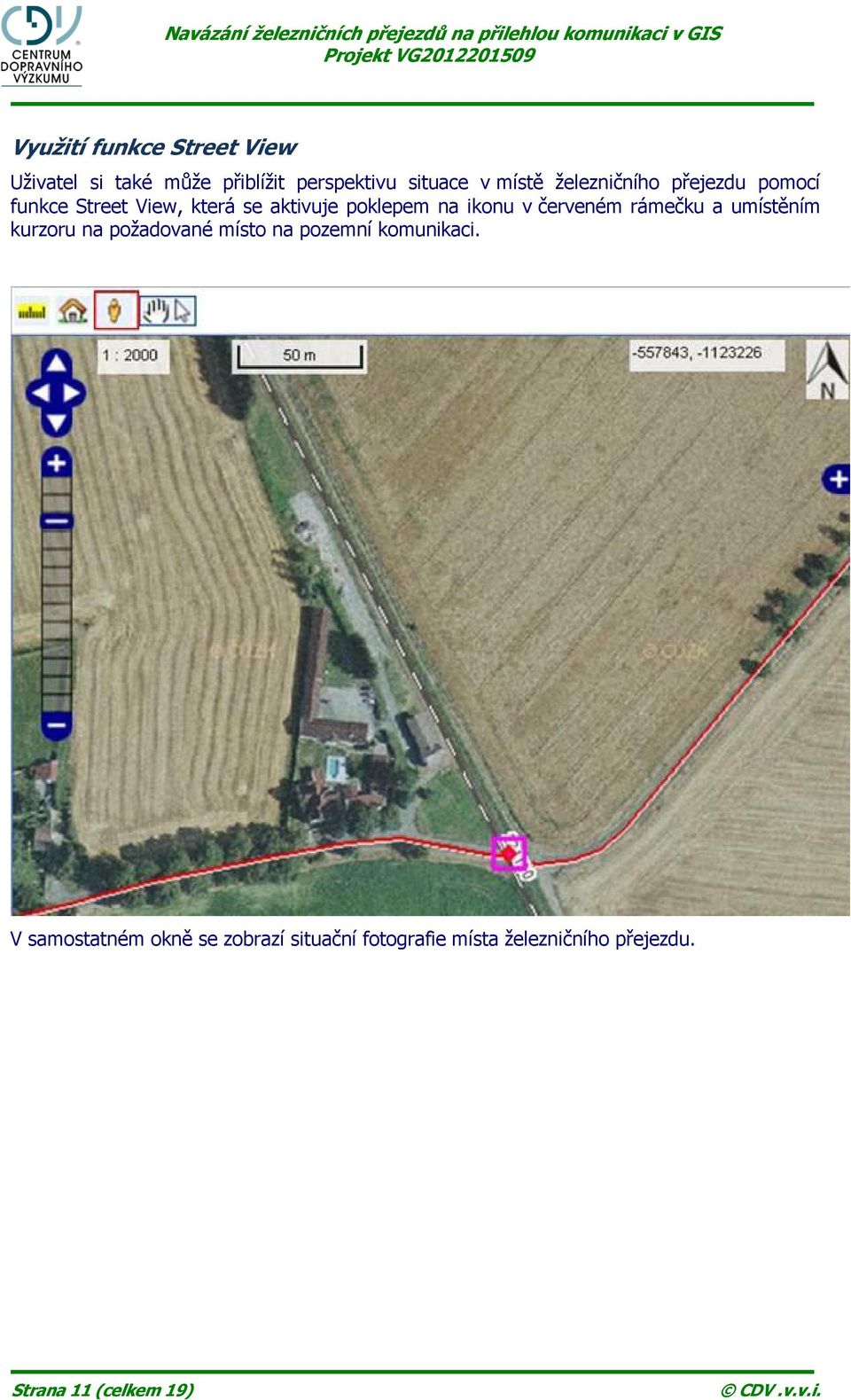

11 Využití funkce Street View Uživatel si také může přiblížit perspektivu situace v místě železničního přejezdu pomocí funkce Street View, která se aktivuje poklepem na ikonu v červeném rámečku a umístěním kurzoru na požadované místo na pozemní komunikaci. V samostatném okně se zobrazí situační fotografie místa železničního přejezdu. Strana 11 (celkem 19)

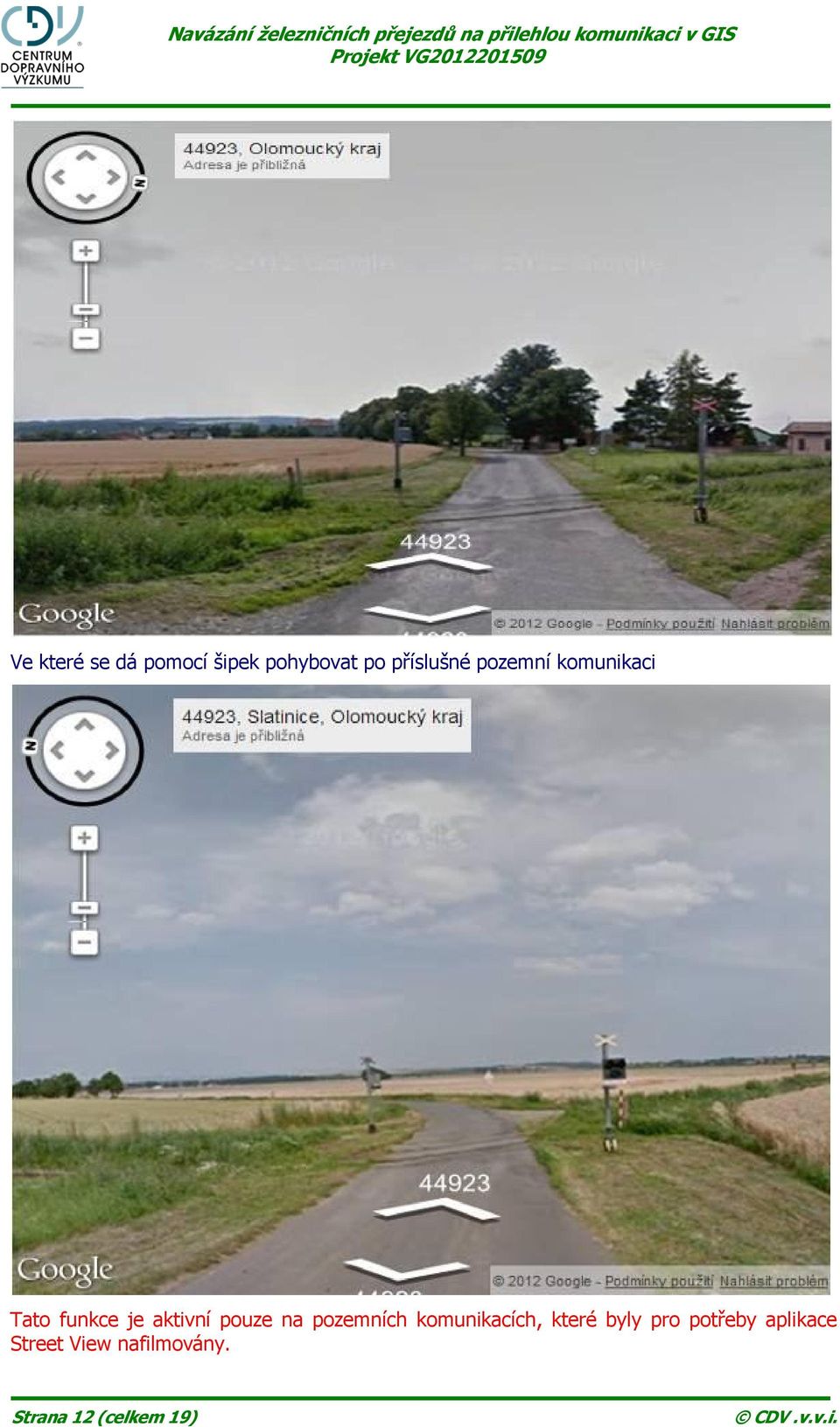

12 Ve které se dá pomocí šipek pohybovat po příslušné pozemní komunikaci Tato funkce je aktivní pouze na pozemních komunikacích, které byly pro potřeby aplikace Street View nafilmovány. Strana 12 (celkem 19)

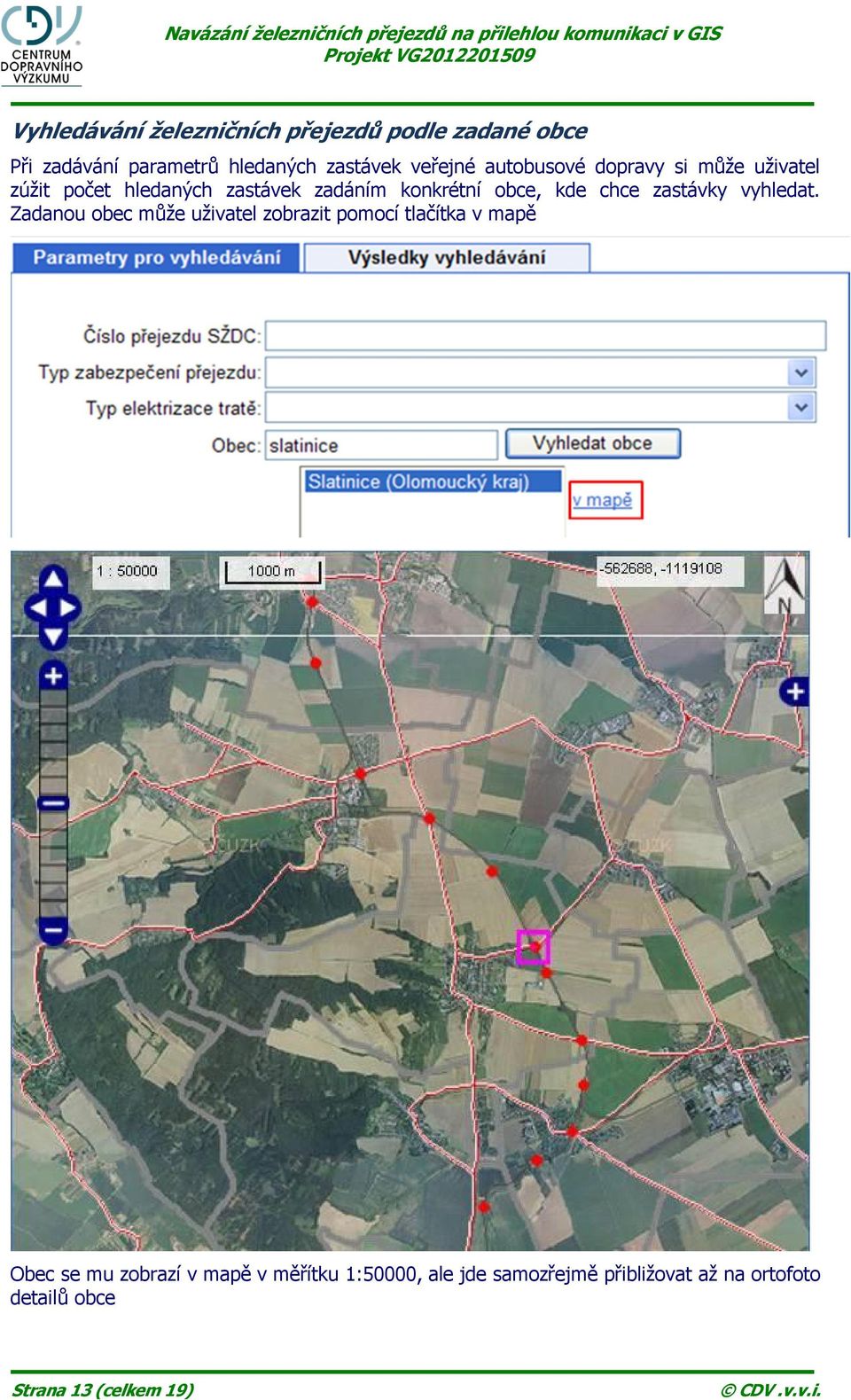

13 Vyhledávání železničních přejezdů podle zadané obce Při zadávání parametrů hledaných zastávek veřejné autobusové dopravy si může uživatel zúžit počet hledaných zastávek zadáním konkrétní obce, kde chce zastávky vyhledat. Zadanou obec může uživatel zobrazit pomocí tlačítka v mapě Obec se mu zobrazí v mapě v měřítku 1:50000, ale jde samozřejmě přibližovat až na ortofoto detailů obce Strana 13 (celkem 19)

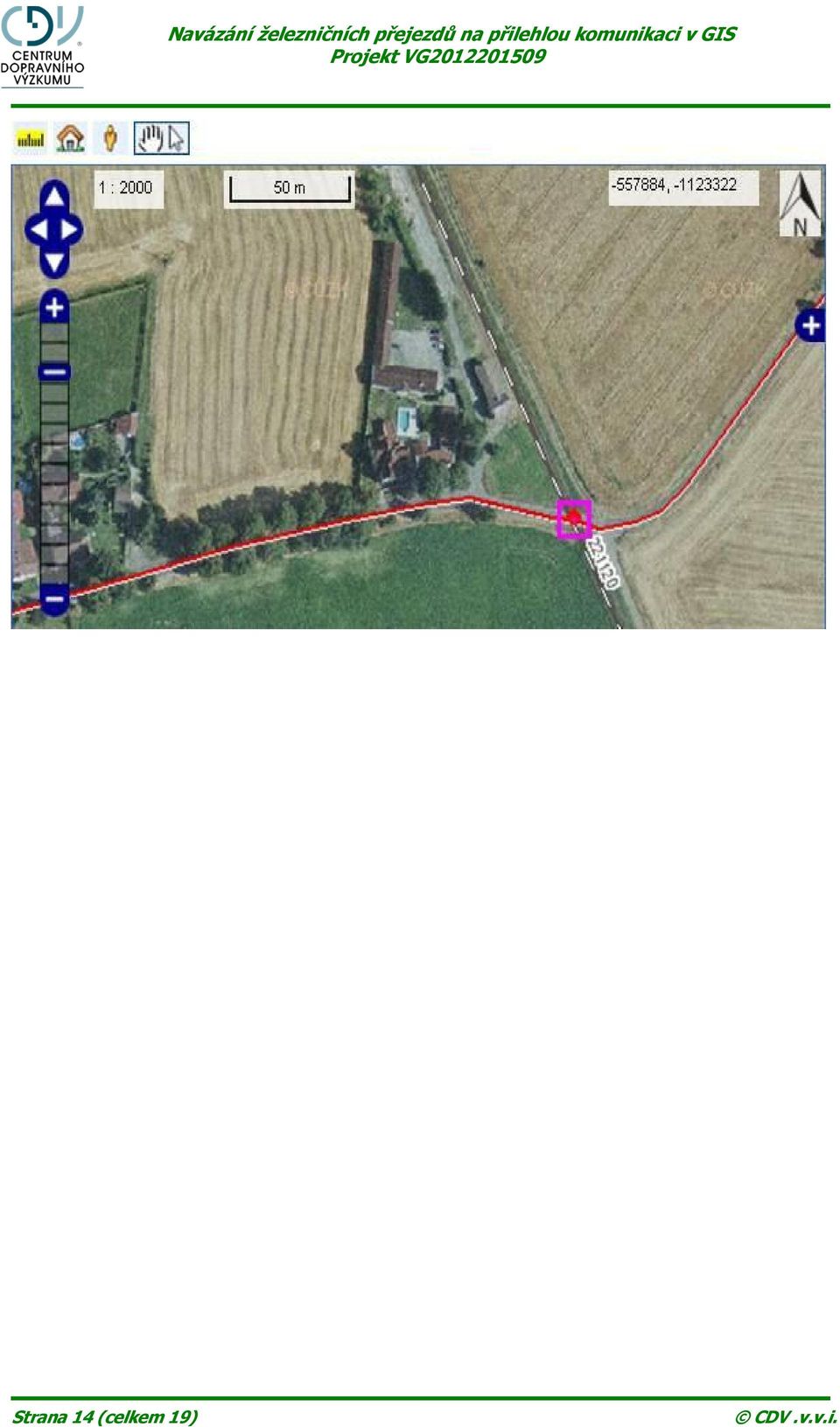

14 Strana 14 (celkem 19)

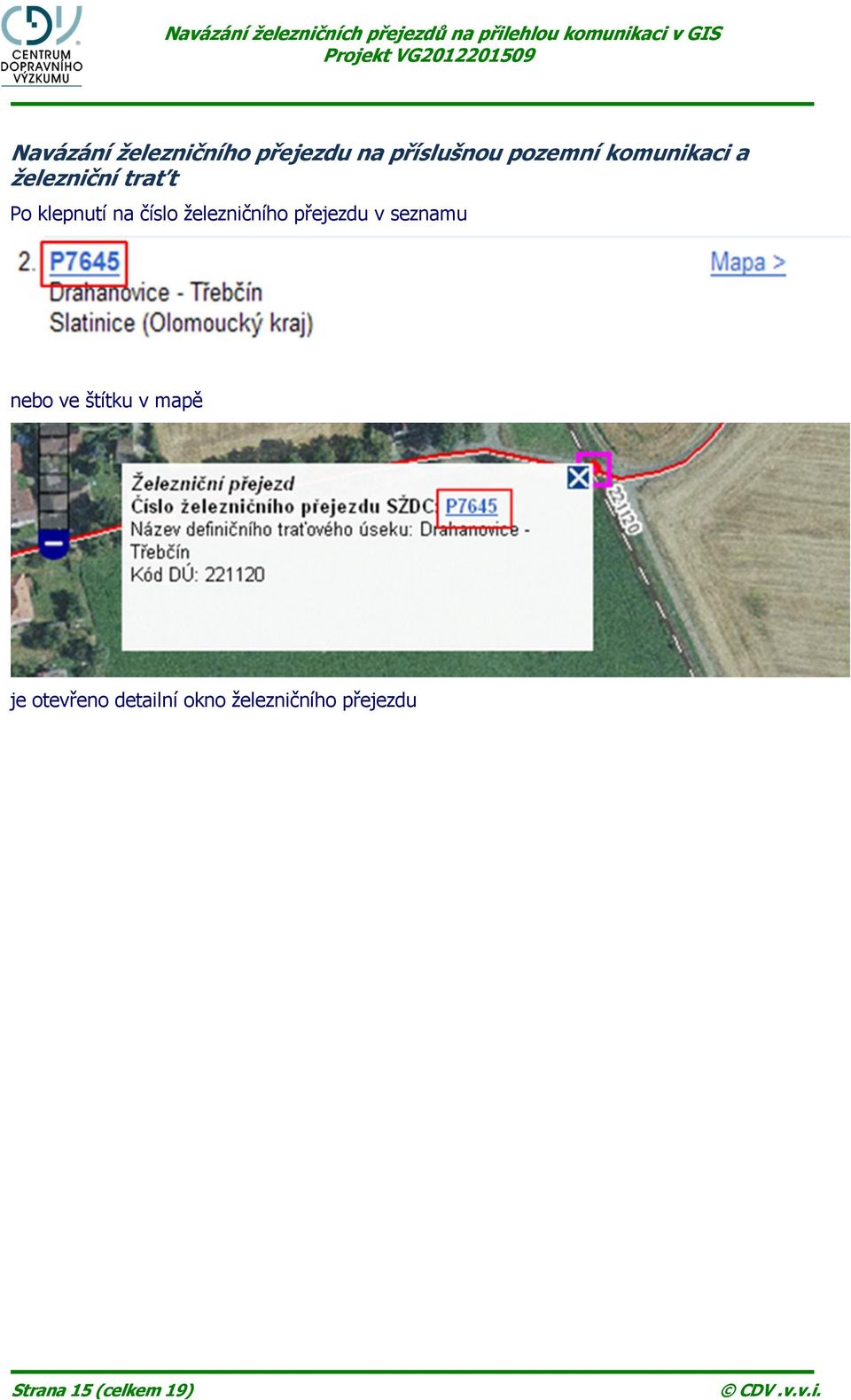

15 Navázání železničního přejezdu na příslušnou pozemní komunikaci a železniční traťt Po klepnutí na číslo železničního přejezdu v seznamu nebo ve štítku v mapě je otevřeno detailní okno železničního přejezdu Strana 15 (celkem 19)

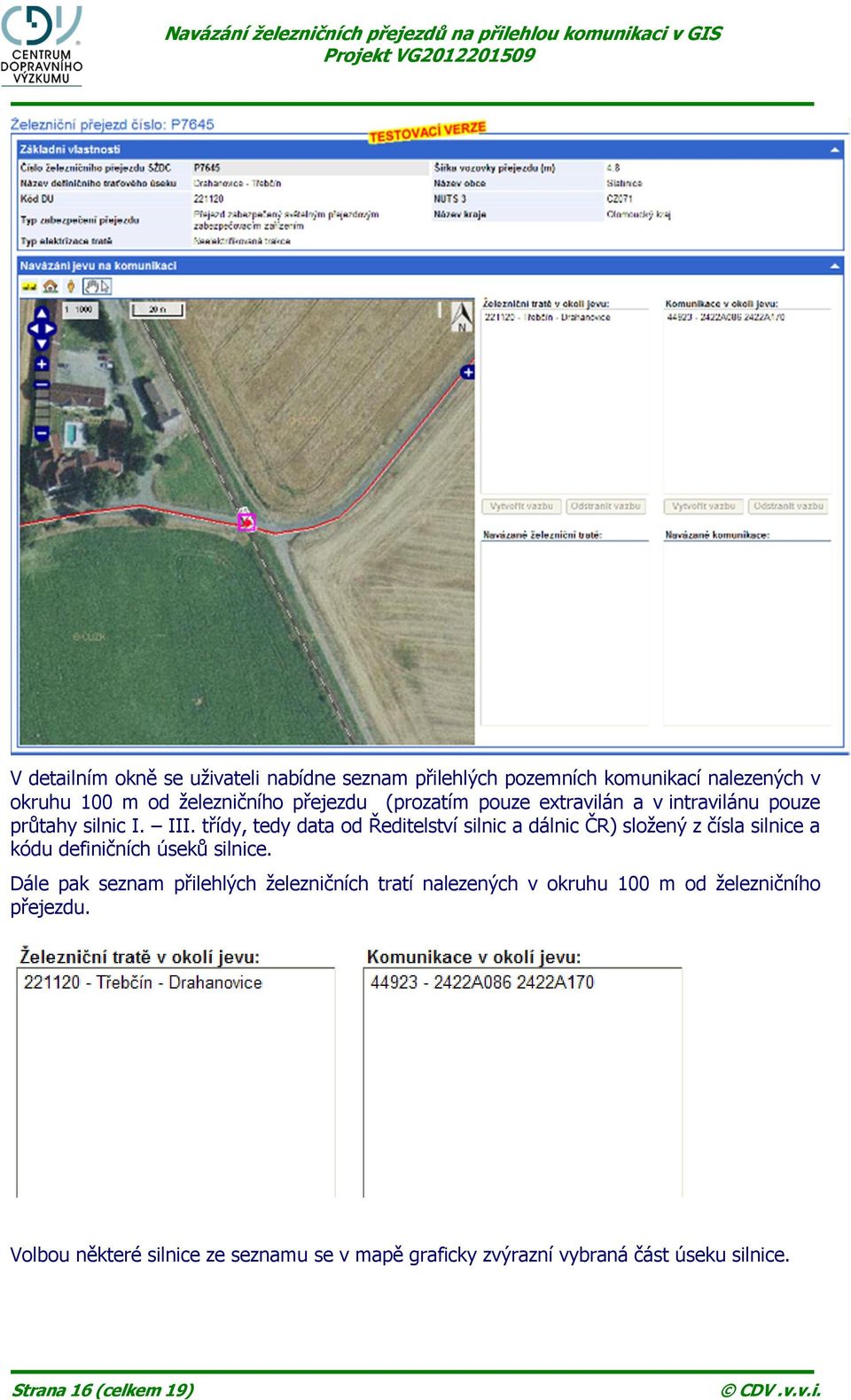

16 V detailním okně se uživateli nabídne seznam přilehlých pozemních komunikací nalezených v okruhu 100 m od železničního přejezdu (prozatím pouze extravilán a v intravilánu pouze průtahy silnic I. III. třídy, tedy data od Ředitelství silnic a dálnic ČR) složený z čísla silnice a kódu definičních úseků silnice. Dále pak seznam přilehlých železničních tratí nalezených v okruhu 100 m od železničního přejezdu. Volbou některé silnice ze seznamu se v mapě graficky zvýrazní vybraná část úseku silnice. Strana 16 (celkem 19)

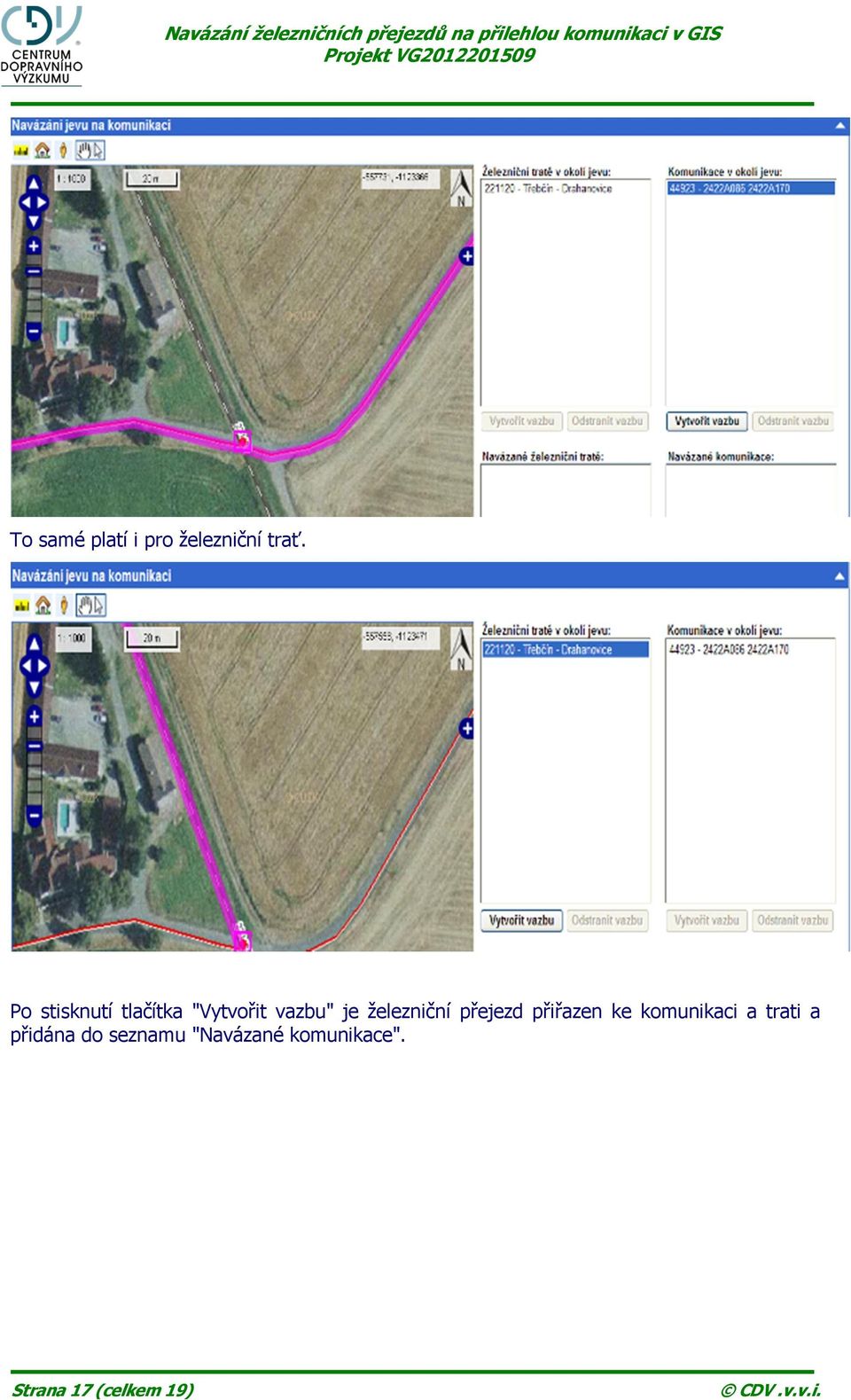

17 To samé platí i pro železniční trať. Po stisknutí tlačítka "Vytvořit vazbu" je železniční přejezd přiřazen ke komunikaci a trati a přidána do seznamu "Navázané komunikace". Strana 17 (celkem 19)

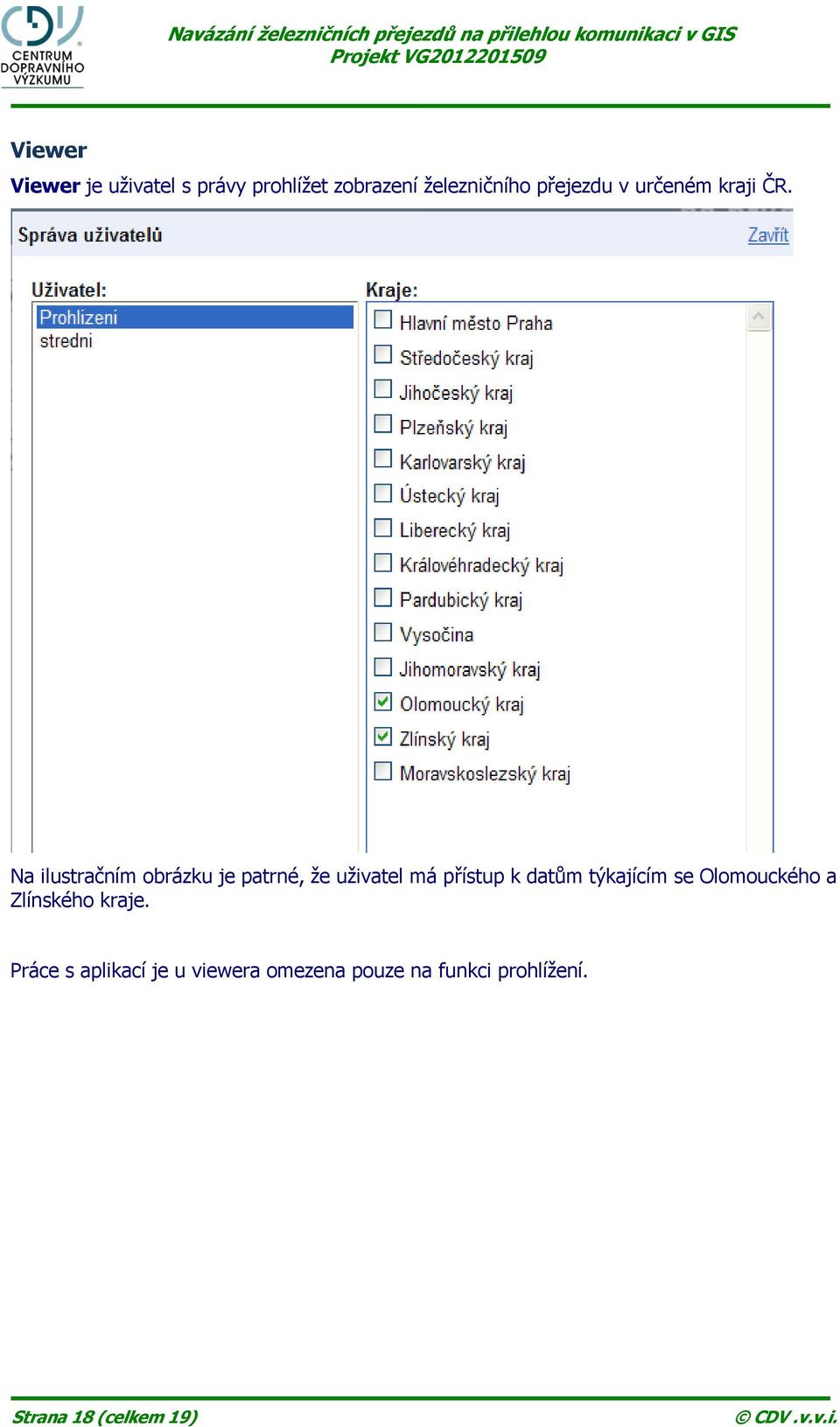

18 Viewer Viewer je uživatel s právy prohlížet zobrazení železničního přejezdu v určeném kraji ČR. Na ilustračním obrázku je patrné, že uživatel má přístup k datům týkajícím se Olomouckého a Zlínského kraje. Práce s aplikací je u viewera omezena pouze na funkci prohlížení. Strana 18 (celkem 19)

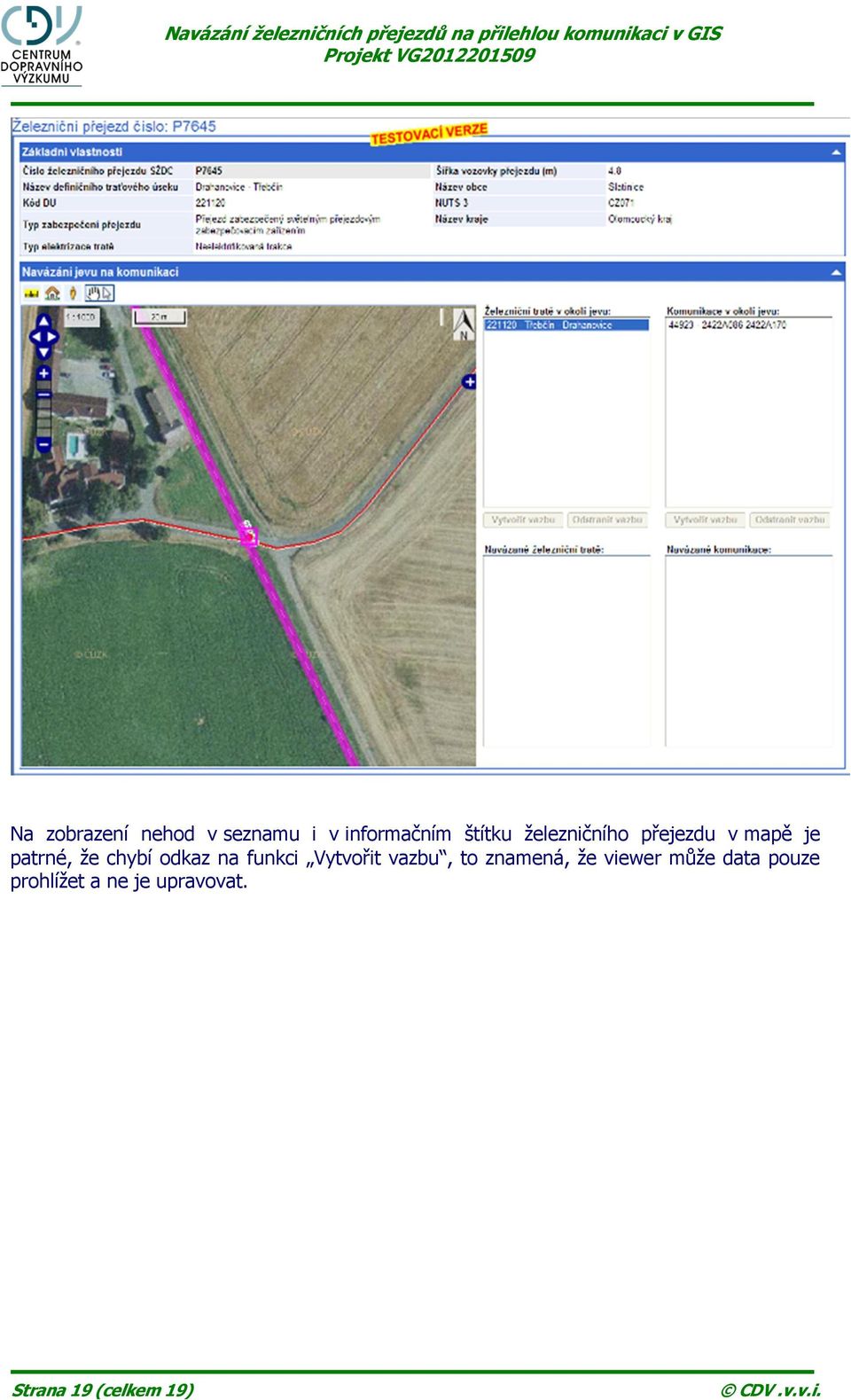

19 Na zobrazení nehod v seznamu i v informačním štítku železničního přejezdu v mapě je patrné, že chybí odkaz na funkci Vytvořit vazbu, to znamená, že viewer může data pouze prohlížet a ne je upravovat. Strana 19 (celkem 19)
