1 DOMOVNÍ AUDIO A VIDEO SYSTÉMY SIMPLEBUS 2 SIMPLEBUS COLOR AUDIO A VIDEOKITY ENERGIE PRŮ MYSL BUDOVY ZAŘ ÍZENÍ DÁTA KÁBELY OSVĚ TLENÍ

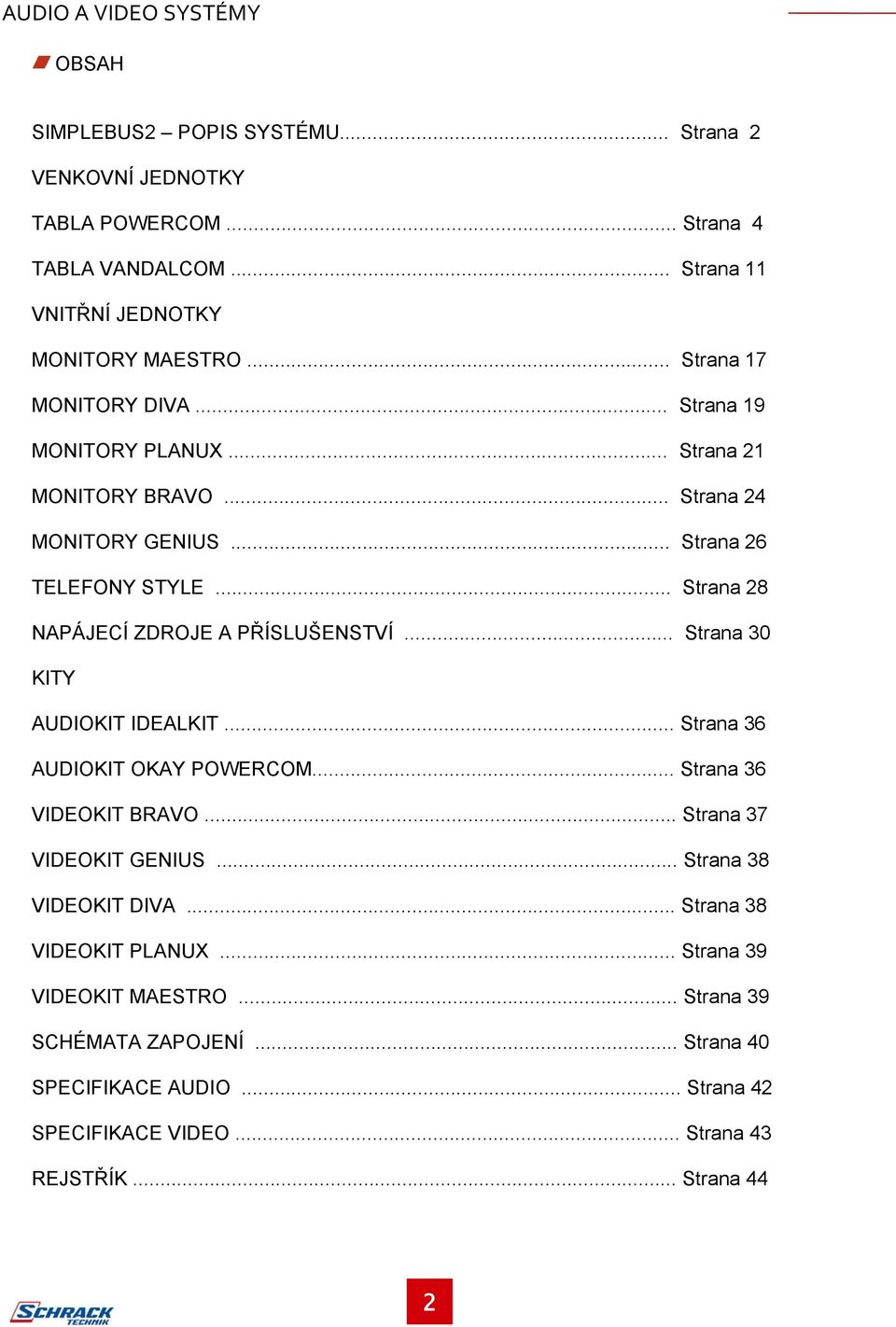

2 OBSAH SIMPLEBUS2 POPIS SYSTÉMU... Strana 2 VENKOVNÍ JEDNOTKY TABLA POWERCOM... Strana 4 TABLA VANDALCOM... Strana 11 VNITŘNÍ JEDNOTKY MONITORY MAESTRO... Strana 17 MONITORY DIVA... Strana 19 MONITORY PLANUX... Strana 21 MONITORY BRAVO... Strana 24 MONITORY GENIUS... Strana 26 TELEFONY STYLE... Strana 28 NAPÁJECÍ ZDROJE A PŘÍSLUŠENSTVÍ... Strana 30 KITY AUDIOKIT IDEALKIT... Strana 36 AUDIOKIT OKAY POWERCOM... Strana 36 VIDEOKIT BRAVO... Strana 37 VIDEOKIT GENIUS... Strana 38 VIDEOKIT DIVA... Strana 38 VIDEOKIT PLANUX... Strana 39 VIDEOKIT MAESTRO... Strana 39 SCHÉMATA ZAPOJENÍ... Strana 40 SPECIFIKACE AUDIO... Strana 42 SPECIFIKACE VIDEO... Strana 43 REJSTŘÍK... Strana 44 2

3 SYSTÉM SIMPLEBUS 2 - VÝHODY Při instalaci ušetříte až 50% času Dvojvodičový barevný systém včetně napájení 1 až 240 učastníků Technologie Simplebus 2 dovoluje připojení až 240 účastníků pomocí dvouvodičového kabelu včetně napájení. Simplebus 2 tímto umožňuje velmi jednoduchou a rýchlou montáž systémů, od domovní řadové zástavby, přes apartmány až k obytným zónám. Do vzdálenosti 600 m Simplebus 2 dovoluje propojení vnějších jednotek, které jsou od monitoru vzdálené až 350 m. Mimo toho je možné použitím zesilovače signálu realizovat systémy, kde je možný přenos signálu mezi vnějšími jednotkami a monitory až do vzdálenosti 600 metrů! Funguje s každým kabelem takže je ideální při rekonstrukcích, protože je možné použít i starou kabeláž. Kompletní oboustranná komunikace pomocí systému Simplebus Color může oboustranně komunikovat až 8 audio nebo video zařízení bez omezení hlavních nebo vedlejších vstupů. Pomocí technologie Simplebus 2 mohou být sestavené systémy s neomezeným počtem hlavních a sekundárních vstupů nebo i centrál s vrátným. Rozšíření: všechno je možné Systém Simplebus 2 je vyvinutý tak, aby do něho bylo možné přidávat i externí barevné kamery. Z audia na video s malými změnami S technologií Simplebus 2 může být venkovní jednotka audio jednoduše nahrazená video jednotkou a vnitřní hovorová jednotka vyměněná za monitor. Modulární konstrukce Jednoduchost, jednoznačnost a mnohostrannost, kterou systém Simplebus Color má, se prokazuje i způsobem montáže jednotlivých komponentů. Napájecí zdroje zabírají spolu jen šířku 12 TE a mohou být montované do běžného bytového rozváděče. Programování pomocí přepínače DIP Za několik sekund se dá jedinou osobou naprogramovat hovorová jednotka, monitor i klávesnice, na jejichž DIP-přepínači se nastaví příslušný kód. Mixer (rozbočovač) se čtyřmi výstupy Do systému Simplebus 2 patří i MIXER se 4 výstupy, který je určený i pro komplexní zařízení, jako jsou např. bytové domy nebo obytné zóny. 3

4 KABELY PRO INSTALACI Simplebus 2 funguje bezchybně s libovolným typem kabelu: speciální kabel Comelit, dvoužilový kabel, kroucený a stíněný kabel, dvoulinka. Simplebus 2 je vhodný při rekonstrukcích, protože může být použitý i původní kabel, bez nutnosti výměny za nový. Vnější i vnitřní jednotky audio se dají jednoduše vyměnit za video a vznikne nový audio-video systém. Maximální vzdálenosti a vlastnosti kabelů Připojení přístrojů je nepolarizované. Použití kabelů s jinými vlastnostmi může vést ke zmenšení dovolených vzdáleností mezi zařízeními nebo k snížení kvality videosignálu. Typ kabelu Max. vzdálenost mezi 4888 a vnitřní jednotkou Max. vzdálenost mezi 4833/A a 4888 Max. vzdálenost mezi vnější jednotkou a 4833 A B C Kabel Comelit 4577 průřez 1 mm m 200 m 200 m Dvoužilový kabel průřez 2 1,5 mm 150 m 100 m 100 m Kroucený stíněný kabel průřez 1 mm m 80 m 80 m Dvoulinka (twisted-pair) průřez 0,28 mm m 150 m 150 m Pozn.: 4833/A - zesilovač signálu SP483300, mixér (rozbočovač) SP

5 POWERCOM VENKOVNÍ JEDNOTKY Powercom je originální a nezaměnitelná tlačítková venkovní jednotka, která přinesla revoluční změny v designu i ve způsobu montáže. Exkluzívní modré noční podsvětlení dodáva tlačítkovému tablu neopakovatelný vzhled. Hladké, markantní a čisté linie, barevnost a kvalitní materiály jako hliník a nerezová ocel. Toto vše dodává robustnost a stylistickou celistvost celé jednotce Powercom. Tlačítková venkovní jednotka má stupeň krytí IP54. Powercom je výsledkem pokrokového technologického projektu. Je založený na modulární stavebnicové struktuře, která umožňuje více kombinací s 1 až 9 moduly. Jednoduše se dají vytvořit tlačítková pole s velkým počtem tlačítek. 5

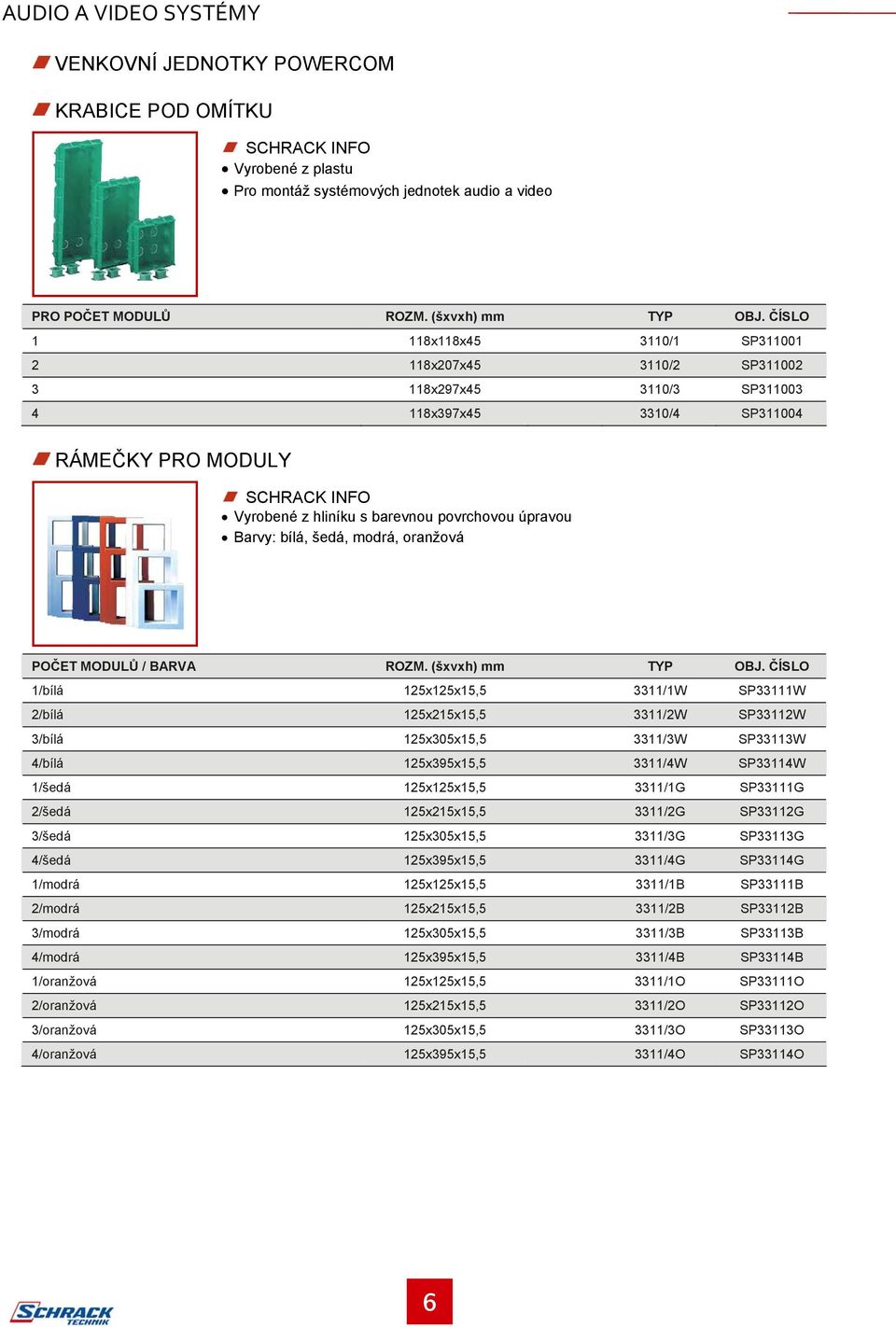

6 VENKOVNÍ JEDNOTKY POWERCOM KRABICE POD OMÍTKU Vyrobené z plastu Pro montáž systémových jednotek audio a video PRO POČET MODULŮ ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 1 118x118x /1 SP x207x /2 SP x297x /3 SP x397x /4 SP RÁMEČKY PRO MODULY Vyrobené z hliníku s barevnou povrchovou úpravou Barvy: bílá, šedá, modrá, oranžová POČET MODULŮ / BARVA ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 1/bílá 125x125x15,5 3311/1W SP33111W 2/bílá 125x215x15,5 3311/2W SP33112W 3/bílá 125x305x15,5 3311/3W SP33113W 4/bílá 125x395x15,5 3311/4W SP33114W 1/šedá 125x125x15,5 3311/1G SP33111G 2/šedá 125x215x15,5 3311/2G SP33112G 3/šedá 125x305x15,5 3311/3G SP33113G 4/šedá 125x395x15,5 3311/4G SP33114G 1/modrá 125x125x15,5 3311/1B SP33111B 2/modrá 125x215x15,5 3311/2B SP33112B 3/modrá 125x305x15,5 3311/3B SP33113B 4/modrá 125x395x15,5 3311/4B SP33114B 1/oranžová 125x125x15,5 3311/1O SP33111O 2/oranžová 125x215x15,5 3311/2O SP33112O 3/oranžová 125x305x15,5 3311/3O SP33113O 4/oranžová 125x395x15,5 3311/4O SP33114O 6

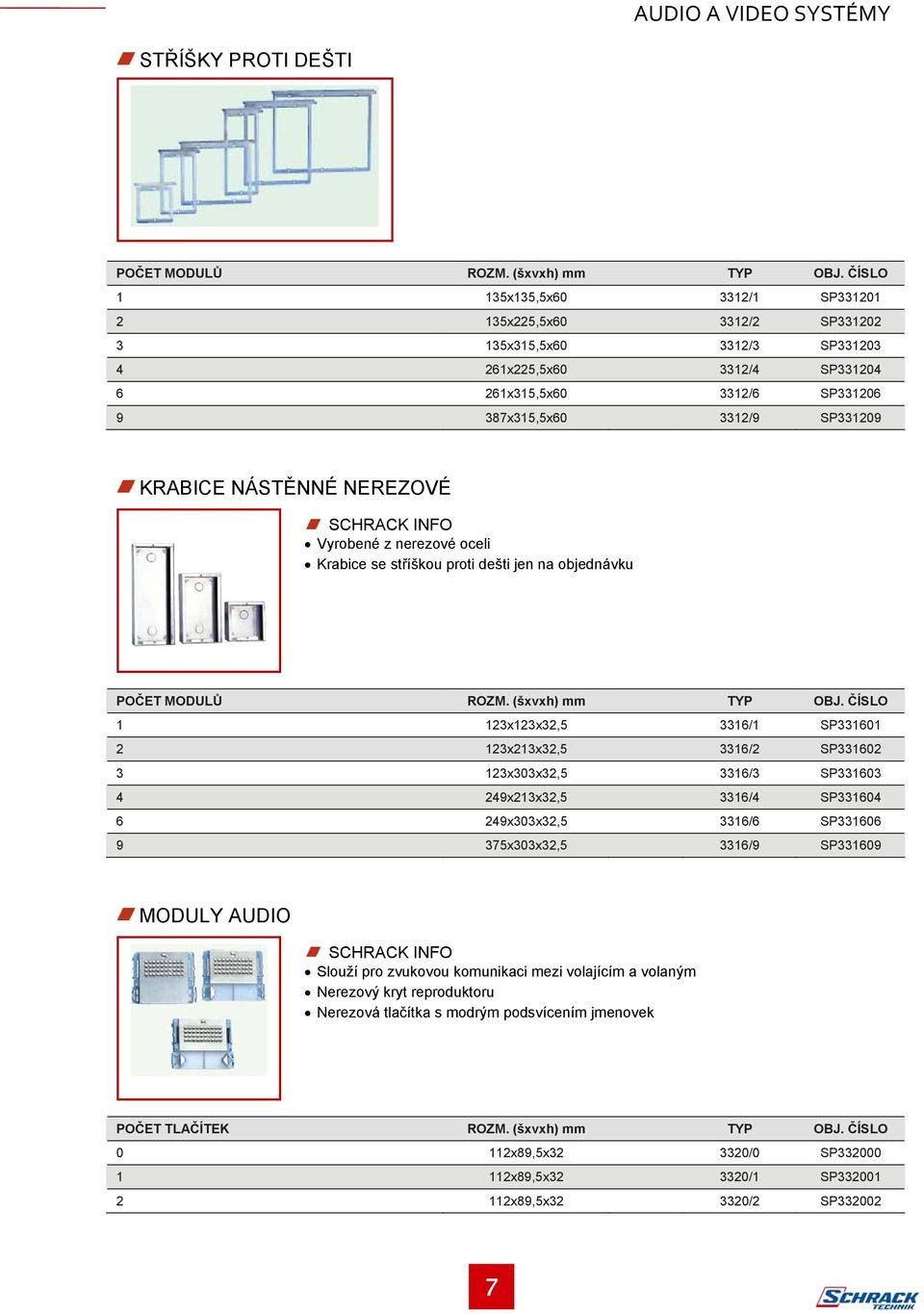

7 STŘÍŠKY PROTI DEŠTI POČET MODULŮ ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 1 135x135,5x /1 SP x225,5x /2 SP x315,5x /3 SP x225,5x /4 SP x315,5x /6 SP x315,5x /9 SP KRABICE NÁSTĚNNÉ NEREZOVÉ Vyrobené z nerezové oceli Krabice se stříškou proti dešti jen na objednávku POČET MODULŮ ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 1 123x123x32,5 3316/1 SP x213x32,5 3316/2 SP x303x32,5 3316/3 SP x213x32,5 3316/4 SP x303x32,5 3316/6 SP x303x32,5 3316/9 SP MODULY AUDIO Slouží pro zvukovou komunikaci mezi volajícím a volaným Nerezový kryt reproduktoru Nerezová tlačítka s modrým podsvícením jmenovek POČET TLAČÍTEK ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 0 112x89,5x /0 SP x89,5x /1 SP x89,5x /2 SP

8 MODULY AUDIO-VIDEO Slouží pro zvukovou a obrazovou komunikaci mezi volajícím a volaným Nerezový kryt reproduktoru a kamery Nerezová tlačítka s modrým podsvícením jmenovek POČET TLAČÍTEK ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 0 112x89,5x /0 SP x89,5x /1 SP x89,5x /2 SP MODULY TLAČÍTKOVÉ Slouží k aktivaci hovoru Vyvolání hovoru (zvonění telefonu volaného) nastává až po uvolnění tlačítka (ochrana proti trvalému zvonění) Nerezová tlačítka s modrým podsvícením jmenovek POČET TLAČÍTEK ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 3 112x89,5x /3 SP x89,5x /4 SP x89,5x /6 SP MODUL ZASLEPOVACÍ Pro zakrytí volného modulu Zaslepovací modul 112x89,5x SP MODUL PRO MAGNETICKÝ KLÍČ Pro zabudování zámku magnetického klíče Modul pro magnetický kľúč 112x89,5x SP

9 MODUL S KÓDOVACÍ KLÁVESNICÍ Elektronický kódovací modul s modrým LED podsvícením Zadaním kódu s délky 1-8 znaků se aktivuje dvojice relé, pomocí které lze ovládat elektrický zámek dveří nebo jiného zařízení Napájení 12 V AC/DC Modul s kódovací klávesnicí 112x89,5x SP DIGITÁLNÍ MODUL S ELEKTRONICKOU PAMĚTÍ A KÓDOVACÍM ZÁMKEM S grafickým LCD displejem 128x64 bodů, 16 tlačítek s modrým LED podsvícením Slouží i jako elektronická kódovací jednotka Paměť pro 400 jmen Volba jména pomocí tlačítek nahoru a dolů nebo zadáním začátečního písmena Po zobrazení žádaného jména je nutné aktivovat tlačítko volání (zvonění) Zvonení je možné vyvolat i zadáním účastnickeho kódu Programování pomocí programátoru (SP123000) nebo PC software (SP124900) Digitální modul s jmenným seznamem a kód. zámkem 112x180x SP DIGITÁLNÍ MODUL S ELEKTRONICKOU PAMĚŤÍ Jako paměť jmen pro 400 účastníků S grafickým LCD displejem 128x64 bodov, 4 tlačítka, s modrým LED podsvícením Volba jména pomocí tlačítek nahoru a dolů nebo zadáním začátočního písmena Po zobrazení žádaného jména je nutné aktivovat tlačítko volání (zvonění) Programování pomocí programátoru (SP123000) nebo PC software (SP124900) Digitální modul s jmenným seznamem 112x89,5x SP MODUL S JMENOVKAMI Modul s modrým LED podsvícením Pro max. 12 učastníků Modul s jmenovkami 112x89,5x SP

10 MODUL SIGNALIZACE OBSAZENÉ LINKY modul s modrým podsvícením pro signalizaci obsazené linky Dodávané bez potisku Modul signalizace obsazené linky 112x89,5x SP PROGRAMOVACÍ KABEL Pro připojení progamovacího příslušenství Programovací kabel SP SOUPRAVA PRO TISK JMENOVEK Obsahuje CD s údaji pro MS Word, 20 ks štítků na A4 z polyesteru Pro rychlý a jednoduchý potisk jmenovek Souprava pro potisk jmenovek /PW SP1234PW VENKOVNÍ AUDIO JEDNOTKA Hovorová jednotka se svorkovnicí a zesilovačem, reproduktorem chráněným před vlhkostí a mikrofónem Vybavená mikroprocesorem a osmimístným přepínačem DIP Integrovaná funkce otvírání dveří Napájení 12 V AC (SP139500) Pro montáž do modulů SP332000, SP332001, SP Venkovní audio jednotka 102x55x SP

11 VENKOVNÍ AUDIO/VIDEO JEDNOTKA S ČB KAMEROU AUDIO A VIDEO SYSTÉMY Audio/video jednotka se svorkovnicí a ČB kamerou s LED podsvětlením, zesilovačem, reproduktorem chráněným před vlhkostí a mikrofónem Vybavená mikroprocesorem a osmimístným přepínačem DIP Integrovaná funkce otvírání dveří Nastavitelná hlasitost mikrofónu i reproduktoru Pro montáž do modulů SP332100, SP332101, SP Venkovní audio/video jednotka ČB 102x55x SP VENKOVNÍ AUDIO/VIDEO JEDNOTKA S BAREVNOU KAMEROU Audio/video jednotka se svorkovnicí a barevnou kamerou s LED podsvětlením, zesilovačem, reproduktorem chráněným před vlhkostí a mikrofónem Vybavená mikroprocesorem a osmimístným přepínačem DIP Integrovaná funkce otvírání dveří Nastavitelná hlasitost mikrofónu i reproduktoru Pro montáž do modulů SP332100, SP332101, SP Venkovní audio/video jednotka barevná 102x55x C SP4660C0 11

12 VANDALCOM VENKOVNÍ JEDNOTKY Venkovní jednotka z nerezového plechu speciálně vyvinutá, aby odolala vandalizmu. Je dostupná ve verzích audio, audio/video a digitál. Vandalcom je možné použít v každé budově. Dvě barvy, ocelová šedá a tmavošedá zdůrazňují nejen robustnost, ale také zároveň i přítažlivý a kvalitní design. Pro Vandalcom použité technologie znamenají především spolehlivost: pouzdro z pozinkovaného 1,5 mm tlustého plechu, nerozbitné moduly z odolných nerezových plechů, nerezová tlačítka s nízkým zdvihem, speciální nezničitelné šrouby. Venkovní jednotky mají stupeň krytí IP54 12

13 VENKOVNÍ JEDNOTKY VANDALCOM KRABICE NÁSTĚNNÉ Vyrobeno z ocelového pozinkovaného plechu tlouštky 1,5 mm Jednoduché spojování vícerých modulů PRO POČET MODULŮ ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 1 142x142x /1 SP x254x /2 SP x366x /3 SP KRABICE POD OMÍTKU Vyrobeno z ocelového pozinkovaného plechu tlouštky 1,5 mm Jednoduché spojování vícerých modulů PRO POČET MODULŮ ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 1 130x130x /1 SP x242x /2 SP x354x /3 SP RÁMEČKY PRO MODULY Vyrobeno z nerezové oceli se speciální povrchovou úpravou (tmavošedá nebo ocelová) PRO POČET MODULŮ ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 1 tmavošedá 143x143x /1 SP tmavošedá 143x255x /2 SP tmavošedá 143x367x /3 SP ocelová 143x143x /1A SP31611A 2 ocelová 143x255x /2A SP31612A 3 ocelová 143x367x /3A SP31613A 13

14 MODULY AUDIO Slouží ke zvukové komunikaci mezi volajícím a volaným účastníkem Vyrobeno z dvojitého 2,5 mm silného nerezového plechu POČET TLAČÍTEK ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 0 106x106x5,6 3262/0 SP x106x5,6 3262/1 SP x106x5,6 3262/2 SP MODULY AUDIO-VIDEO Slouží ke zvukové a obrazové komunikaci mezi volajícím a volaným účastníkem Vyrobeno z dvojitého 2,5 mm silného nerezového plechu POČET TLAČÍTEK ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 0 106x106x5,6 3268/0 SP x106x5,6 3268/1 SP x106x5,6 3268/2 SP MODULY TLAČÍTKOVÉ Slouží k aktivaci hovoru Vyvolání hovoru (vyzvánění telefonu volaného) nastáva až po uvolnění tlačítka (ochrana proti trvalému zvonění) Vyrobeno z dvojitého 2,5 mm silného nerezového plechu Čtyři tlačítka s podsvícenými jmenovkami Paměť EEPROM pro uložení volacího kódu Kompatibilní s SP306200, SP a SP POČET TLAČÍTEK ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 4 106x106x5,6 3064/B SP

15 ELEKTRONICKÝ VOLACÍ MODUL S KÓDOVACÍM ZÁMKEM AUDIO A VIDEO SYSTÉMY Vyrobeno z dvojitého 2,5 mm silného nerezového plechu 12 tlačítek z nerezové oceli s podsvícením Alfanumerický displej se 16 znaky Slouží také jako elektronický kódovací zámek se šesticifernými kódy, kterých může být až 300 Pomocí software SP je možné nastavit kódy (6-místné) s přímými adresami účastníků Elektronický volací modul s kódovacím zámkem 106x106x /A SP3070A0 ELEKTRONICKÝ PAMĚŤOVÝ / VOLACÍ MODUL Vyrobeno z dvojitého 2,5 mm silného nerezového plechu 4 tlačítka z nerezové oceli s podsvětlením Alfanumerický displej se 32 znaky S pamětí pro 400 jmen Výběr jména pomocí dvou tlačítek, po zobrazení správného jména aktivovat volací tlačítko Programování pomocí programátoru (SP123000) nebo software (SP124900) Elektronický paměťový / volací modul 106x106x /A SP30720A MODUL ZASLEPOVACÍ Vyrobeno z dvojitého 2,5 mm silného nerezového plechu Pro zakrytí volného modulu Zaslepovací modul 106x106x SP MODUL Vyrobeno z dvojitého 2,5 mm silného nerezového plechu Se 4, 8 nebo 12 volacími tlačítky, bez jmenovek Tlačítka je nutné vygravírovat POČET TLAČÍTEK ROZM. (šxvxh) mm TYP OBJ. ČÍSLO 4 106x106x /4 SP x106x /8 SP x106x /12 SP

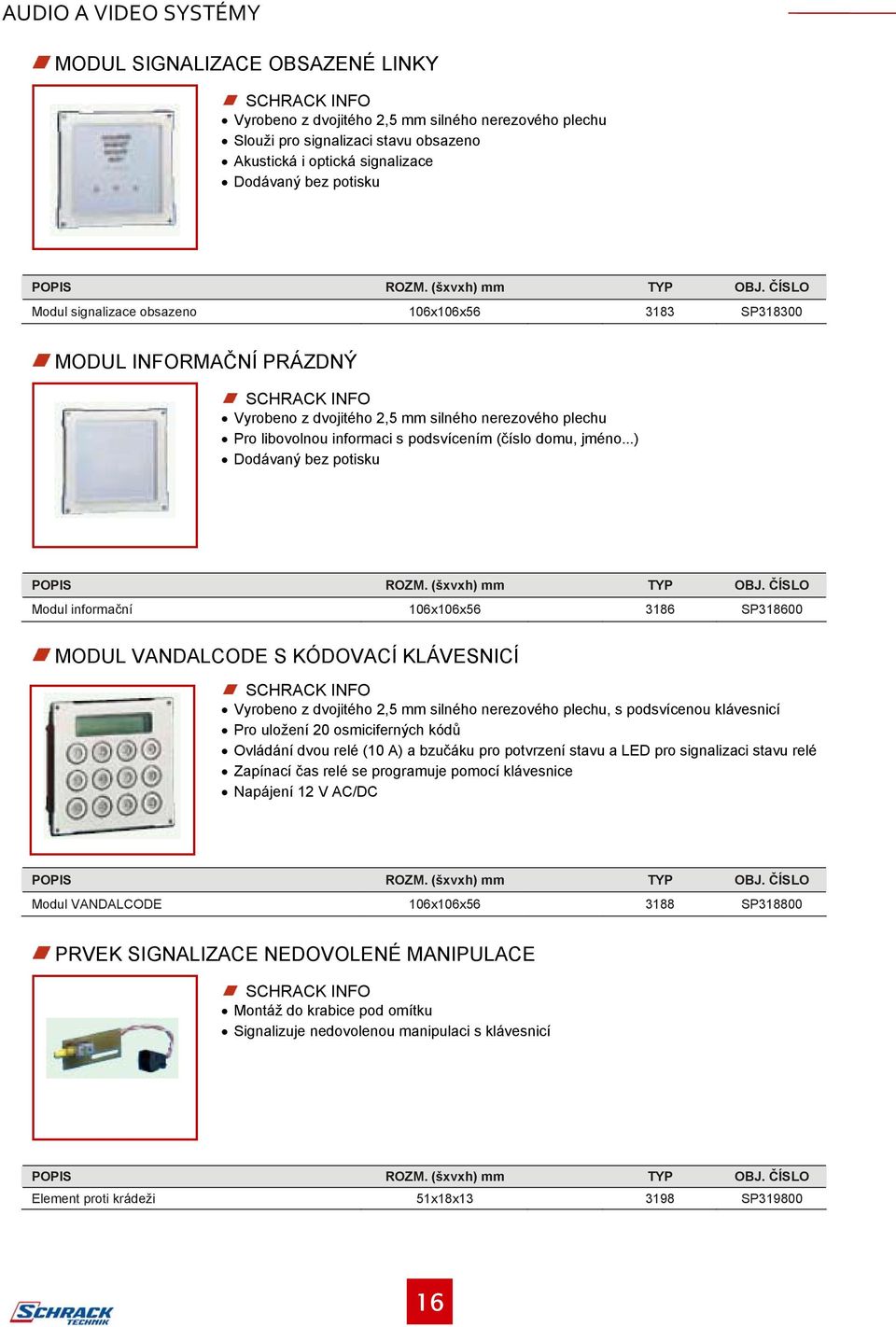

16 MODUL SIGNALIZACE OBSAZENÉ LINKY Vyrobeno z dvojitého 2,5 mm silného nerezového plechu Slouži pro signalizaci stavu obsazeno Akustická i optická signalizace Dodávaný bez potisku Modul signalizace obsazeno 106x106x SP MODUL INFORMAČNÍ PRÁZDNÝ Vyrobeno z dvojitého 2,5 mm silného nerezového plechu Pro libovolnou informaci s podsvícením (číslo domu, jméno...) Dodávaný bez potisku Modul informační 106x106x SP MODUL VANDALCODE S KÓDOVACÍ KLÁVESNICÍ Vyrobeno z dvojitého 2,5 mm silného nerezového plechu, s podsvícenou klávesnicí Pro uložení 20 osmiciferných kódů Ovládání dvou relé (10 A) a bzučáku pro potvrzení stavu a LED pro signalizaci stavu relé Zapínací čas relé se programuje pomocí klávesnice Napájení 12 V AC/DC Modul VANDALCODE 106x106x SP PRVEK SIGNALIZACE NEDOVOLENÉ MANIPULACE Montáž do krabice pod omítku Signalizuje nedovolenou manipulaci s klávesnicí Element proti krádeži 51x18x SP

17 NÁHRADNÍ ŽÁROVKA Pro podsvětlení jmenoviek 24V / 3W, balení 10 ks Náhradní žárovky, 10 ks SP VNĚJŠÍ AUDIO JEDNOTKA Hovorová jednotka se svorkovnicí a zesilovačem, reproduktorem chráněným před vlhkostí a mikrofónem Vybavená mikroprocesorem a osmimístným DIP přepínačem Integrovaná funkce otvírání dveří Napájení 12 V AC (SP139500) Pro montáž do modulů SP332000, SP332001, SP Vnější audio jednotka 102x55x SP VNĚJŠÍ AUDIO/VIDEO JEDNOTKA S ČB KAMEROU Audio/video jednotka se svorkovnicí a ČB kamerou s LED osvětlením, zesilovačem, reproduktorem chráněným před vlhkostí a mikrofónem Vybavená mikroprocesorem a osmimístným DIP přepínačem Integrovaná funkce otvírání dveří Nastavitelná hlasitost mikrofónu i reproduktoru Pro montáž do modulů SP332100, SP332101, SP Vnějš audio/video jednotka ČB 102x55x SP VNĚJŠÍ AUDIO/VIDEO JEDNOTKA S BAREVNOU KAMEROU Audio/video jednotka se svorkovnicí a barevnou kamerou s LED osvětlením, zesilovačem, reproduktorem chráněným před vlhkostí a mikrofónem Vybavená mikroprocesorem a osmimístným DIP přepínačem Integrovaná funkce otvírání dveří Nastavitelná hlasitost mikrofónu i reproduktoru Pro montáž do modulů SP3320/0, SP332101, SP Vnější audio/video jednotka barevná 102x55x C SP4660C0 17

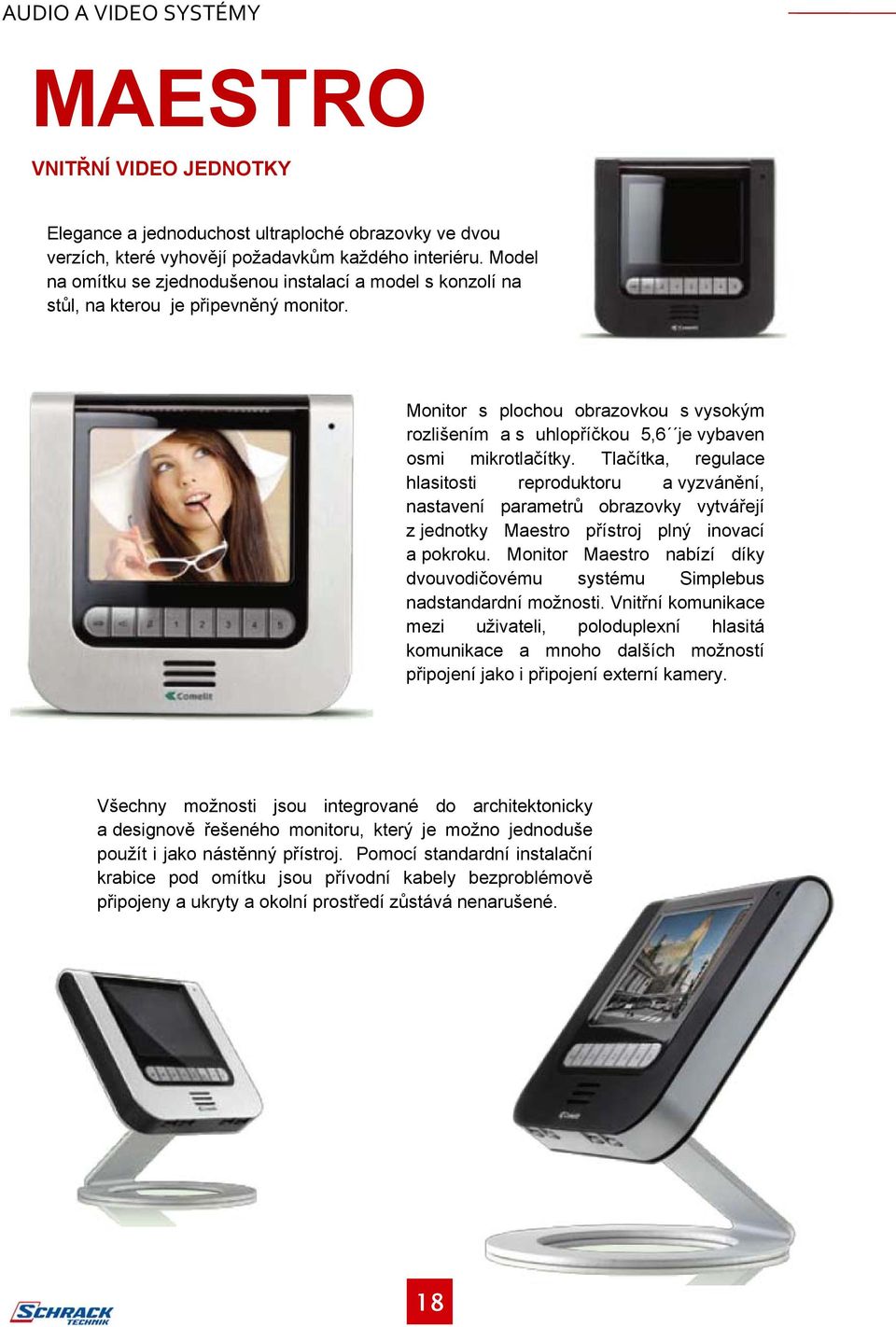

18 MAESTRO VNITŘNÍ VIDEO JEDNOTKY Elegance a jednoduchost ultraploché obrazovky ve dvou verzích, které vyhovějí požadavkům každého interiéru. Model na omítku se zjednodušenou instalací a model s konzolí na stůl, na kterou je připevněný monitor. Monitor s plochou obrazovkou s vysokým rozlišením a s uhlopříčkou 5,6 je vybaven osmi mikrotlačítky. Tlačítka, regulace hlasitosti reproduktoru a vyzvánění, nastavení parametrů obrazovky vytvářejí z jednotky Maestro přístroj plný inovací a pokroku. Monitor Maestro nabízí díky dvouvodičovému systému Simplebus nadstandardní možnosti. Vnitřní komunikace mezi uživateli, poloduplexní hlasitá komunikace a mnoho dalších možností připojení jako i připojení externí kamery. Všechny možnosti jsou integrované do architektonicky a designově řešeného monitoru, který je možno jednoduše použít i jako nástěnný přístroj. Pomocí standardní instalační krabice pod omítku jsou přívodní kabely bezproblémově připojeny a ukryty a okolní prostředí zůstává nenarušené. 18

19 VNITŘNÍ JEDNOTKY AUDIO / VIDEO MAESTRO MONITOR SILVER Barevný monitor LCD 5,6 s vysokým rozlišením Vyrobený z hliníku ABS Funkce hovorů Half-Duplex Nastavení hlasitosti hovoru a vyzvánění Nastavení parametrů obrazu Tlačítko pro přijmutí hovoru, tlačítko pro zrušení hovoru, 5 funkčních tlačítek Monitor Maestro stříbrný 185x185x G SP5900G0 MAESTRO MONITOR BLACK Barevný monitor LCD 5,6 s vysokým rozlišením Vyrobený z hliníku ABS Funkce hovorů Half-Duplex Nastavení hlasitosti hovoru a vyzvánění Nastavení parametrů obrazu Tlačítko pro přijmutí hovoru, tlačítko pro zrušení hovoru, 5 funkčních tlačítek Monitor Maestro černý 185x185x B SP5900B0 ZÁKLADNA PRO MONITOR MAESTRO Vybavená funkcí opakovaného volání Programování tlačítek 1-5 pomocí programovacího modulu SP1251A0 Vstup LED pro signalizaci různých funkcí Funkce obousměrné komunikace typ SP5914CI Základna pro monitor Maestro 110x116x C SP5914C0 Základna - monitor Maestro, obousměrná komunikace 110x116x CI SP5914CI STOJÁNEK NA STŮL MAESTRO Dodávané s přívodním kabelem 2m a připojovacím dílem Stojánek na stůl Maestro 180x180x SP

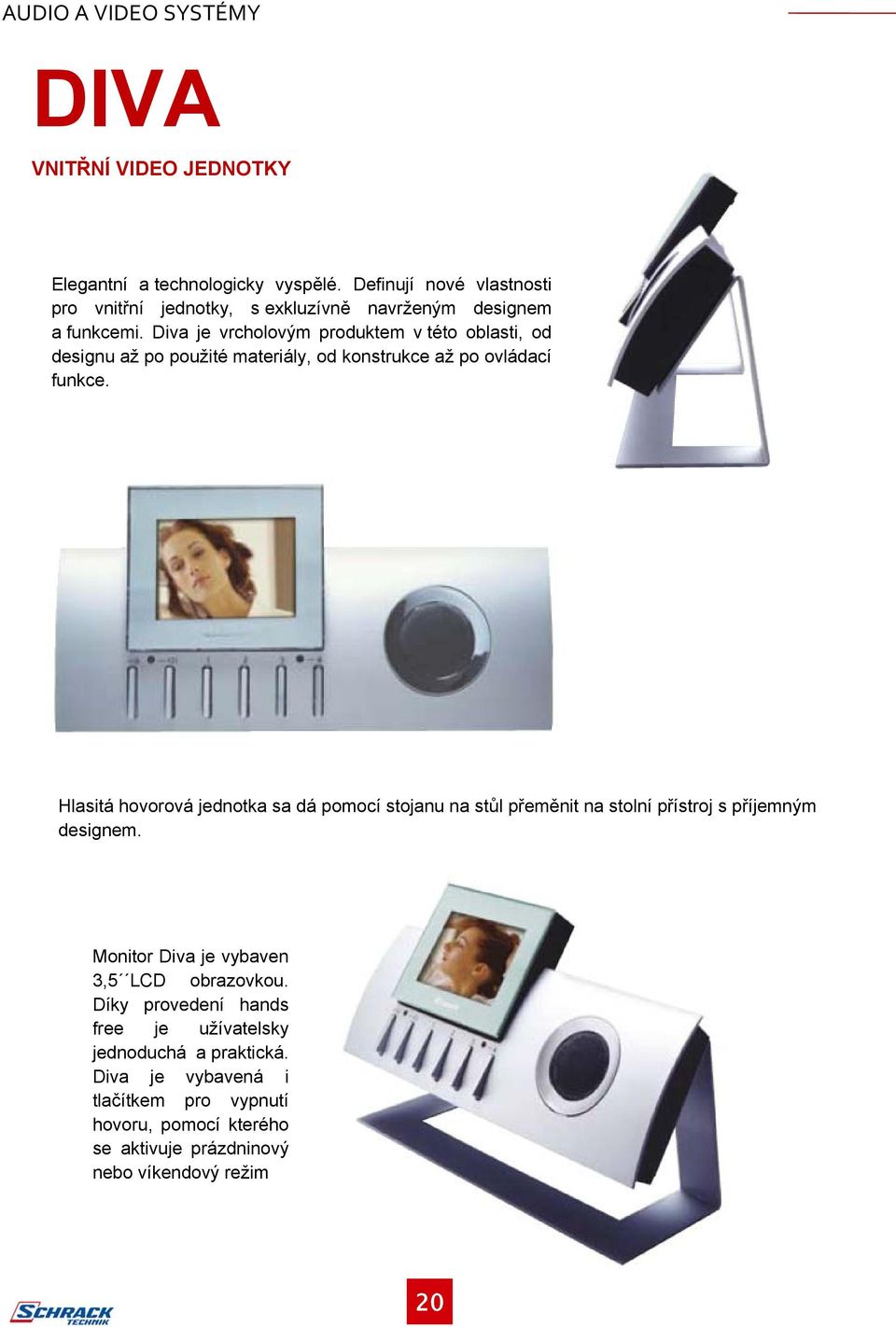

20 DIVA VNITŘNÍ VIDEO JEDNOTKY Elegantní a technologicky vyspělé. Definují nové vlastnosti pro vnitřní jednotky, s exkluzívně navrženým designem a funkcemi. Diva je vrcholovým produktem v této oblasti, od designu až po použité materiály, od konstrukce až po ovládací funkce. Hlasitá hovorová jednotka sa dá pomocí stojanu na stůl přeměnit na stolní přístroj s příjemným designem. Monitor Diva je vybaven 3,5 LCD obrazovkou. Díky provedení hands free je užívatelsky jednoduchá a praktická. Diva je vybavená i tlačítkem pro vypnutí hovoru, pomocí kterého se aktivuje prázdninový nebo víkendový režim 20

21 DIVA MONITOR SILVER Barevný LCD monitor 3,5 s vysokým rozlišením Vyrobeno z hliníku ABS Nastavení hlasitosti hovoru a zvonění Nastavenie parametrů obrazu Tlačítko pro otevření dveří, signalizace hovoru, funkce PRIVACY s LED signalizací, 3 programovatelné tlačítka (zapínací kontakt) Monitor DIVA, stříbrný 127x260x SP DIVA MONITOR BLACK Barevný LCD monitor 3,5 s vysokým rozlišením Vyrobeno z hliníku ABS Nastavení hlasitosti hovoru a zvonění Nastavenie parametrů obrazu Tlačítko pro otevření dveří, signalizace hovoru, funkce PRIVACY s LED signalizací, 3 programovatelné tlačítka (zapínací kontakt) Monitor DIVA, černý 127x260x B SP4780B0 ZÁKLADNA PRO MONITOR DIVA Pro monitor Diva silver nebo black Funkce interní komunikace (SP4784I0) Základna pro monitor Diva SP Základna pro monitor Diva, interní komunikace I SP4784I0 STOJÁNEK NA STŮL DIVA Dodávané s přívodním kabelem 1,5 m a připojovacím dílem Stojánek na stůl Diva 84x104x SP

22 PLANUX VNITŘNÍ VIDEO JEDNOTKY Planux je inovatívní z hlediska koncepce intercomu, designu a výkonu. Díky inovatívním technologiím je k dispozicii více možností, užívatelský komfort a citlivá dotyková obrazovka, na které je možné aktivovat různé funkce jednoduše dotykem prstu. Monitor šírky 145 mm a výšky 145 mm, vybavený displejem s uhlopříčkou 3,5, je určený pro různé druhy montáže a má jednoduché ovládání. Tři způsoby montáže na stěnu: na omítku s výškou 33 mm, pod omítku s výškou 8 mm a s možností vyjmutí pro možnost zjednodušeného ovládání např. tělesně postiženými osobami. Pomocí stojanu se monitor změní na elegantní stolní přístroj. Fascinující a originální vzhled ve všech verzích. Tři barevná provedení pro tři odlišné životní styly: Classic, Prestige a Trendy. S přístroji Planux dostává každé okolí vlastní a osobitý vzhled, který splňuje očekávání užívatele. 22

23 PLANUX MONITOR BLACK AUDIO A VIDEO SYSTÉMY Barevný OSD monitor s 3,5 s vysokým rozlišením, dotykový Touch-sensitiv Funkce hovorů Full-Duplex Nastavení hlasitosti hovoru a vyzvánění, 7 volitelných vyzvánění Nastavení parametrů obrazu Tlačítko s LED pro otevírání dveří, tlačítko s LED pro aktivaci/deaktivci reproduktoru, tlačítko pro volbu menu, tlačítko pro samozapínání, 2 programovatelné tlačítka, 4 tlačítka pro ovládání menu Monitor Planux černý 145x145x B SP6101B0 PLANUX MONITOR WHITE Barevný OSD monitor s 3,5 s vysokým rozlišením, dotykový Touch-sensitiv Funkce hovorů Full-Duplex Nastavení hlasitosti hovoru a vyzvánění, 7 volitelných vyzvánění Nastavení parametrů obrazu Tlačítko s LED pro otevírání dveří, tlačítko s LED pro aktivaci/deaktivci reproduktoru, tlačítko pro volbu menu, tlačítko pro samozapínání, 2 programovatelné tlačítka, 4 tlačítka pro ovládání menu Monitor Planux bílý 145x145x W SP6101W0 ZÁKLADNA PRO MONITOR PLANUX Blokování odposlechu Opakování volání Funkce interní komunikace (SP6114CI) Základna pro monitor Planux 96x106x C SP6114C0 Základna pro monitor Planux, interní komunikace 96x106x CI SP6114CI STOJÁNEK NA STŮL PLANUX Dodávané s kabelem délky 2m a připojovacím dílem Stojánek na stůl Planux 145x190x SP

24 DALŠÍ PŘÍSLUŠENSTVÍ Nástavec pro nastavení sklonu SP je možno kombinovat pouze s krabicí SP Úhel sklonu max. 20 Instalační krabice pro montáž pod omítku 132x132x SP Instalační krabice pro montáž na stěnu, nízka 145x145x SP Instalační krabice pro montáž na stěnu, vysoká 145x145x SP Nástavec pro nastavení sklonu 136x136x SP BAREVNÉ KRYTY PLANUX PROVEDENÍ TYP OBJ. ČÍSLO Prestige Green Valley 6101D SP6101D0 Prestige Madre Perla 6101E SP6101E0 Prestige Wengé 6101C SP6101C0 Prestige Gold 6101J SP6101J0 Trendy Rock Violet 6101F SP6101F0 Trendy Orange Sunshine 6101G SP6101G0 Trendy Royal Red 6101H SP6101H0 Trendy Blue Sky 6101I SP6101I0 Classic White 6101L SP6101L0 Classic Black 6101N SP6101N0 24

25 BRAVO VNITŘNÍ VIDEO JEDNOTKY Monitor Bravo je vnitřní video jednotkou s elegantním a jednoduchým designem, který se hodí do každého domova. Každý detail je propracovaný, a nabízí nejvyšší stupeň komfortu, elegance, funkčnosti i ovládatelnosti. Chromovaná tlačítka, stříbrný kabel, bílá lesklá barva, stříbrný podstavec a sklo imitující povrch displeje a okolí. To jsou jen příklady, které dokazují, že Bravo je reprezentativním produktem mezi vnitřními jednotkami Jak barevný tak i černobílý monitor vyhovují všem požadavkům na estetiku i funkčnost. Dostupný je v dvou verzích: se sluchátkem i v provedení hands-free bez sluchátka (s hlasitým hovorem) Ze široké nabídky barevných dekoračních krytů si vybere každý náročný užívatel. 25

26 BRAVO MONITOR ČB Monitor s ČB, 4 obrazovkou Tlačítko pro otevírání dveří, dvě tlačítka pro přídavné funkce, signalizace LED, nastavení obrazovky, nastavení hlasitosti vyzvánění Funkce Privacy pro deaktivaci volání, nastavení snížením hlasitosti na minimum (0) Verze hands-free bez sluchátka, s reproduktorem na dotaz Monitor BRAVO ČB 212x225x SP BRAVO MONITOR COLOR Monitor s barevnou, 4 obrazovkou Tlačítko pro otevírání dveří, dvě tlačítka pro přídavné funkce, signalizace LED, nastavení obrazovky, nastavení hlasitosti vyzvánění Funkce Privacy pro deaktivaci volání, nastavení snížením hlasitosti na minimum (0) Verze hands-free bez sluchátka, s reproduktorem na dotaz Monitor BRAVO barevný 212x225x SP ZÁKLADNA PRO MONITOR BRAVO / GENIUS Dodávané s odbočovací svorkou SP Základna pro verzi hands-free bez sluchátka, s reproduktorem na dotaz Základna pro monitor Bravo ČB SP Základna pro monitor Bravo barevný /C SP5714C0 Doplňkový modul se 4 tlačítky 5733 SP Doplňkový modul se 2 tlačítky a 2 LED 5734 SP STOJÁNEK NA STŮL BRAVO / GENIUS Pro verzi se sluchátkem nebo s reproduktorem Dodávané s přívodním kabelem 2 m a připojovacím dílem Stojánek na stůl Bravo 173x186,5x SP

27 GENIUS VNITŘNÍ VIDEO JEDNOTKY Lesklý povrch krytu, možnost volby mezi barevným a černobílým 4 monitorem. Genius je vybavený 3 tlačítky, regulací jasu (otočný ovládač) a nastavením hlasitosti hovoru (3 polohový přepínač) Může se montovat na stůl nebo na stěnu, Genius všude nabízí funkcionalitu. Jako příslušenství jsou k dispozícii základny pro připojení Simplebus, tradiční i zjednodušené zapojení. Díky univerzálnímu designu se hodí do každého prostoru. 27

28 GENIUS MONITOR ČB Monitor se sluchátkem a ČB 4 obrazovkou Tlačítko pro otvírání dveří, dvě tlačítka pro další funkcie, nastavení obrazovky, nastavení hlasitosti vyzvánění Monitor GENIUS ČB 204x225x SP GENIUS MONITOR COLOR Monitor se sluchátkem a barevnou 4 obrazovkou Tlačítko pro otvírání dveří, dvě tlačítka pro další funkcie, nastavení obrazovky, nastavení hlasitosti vyzvánění Monitor GENIUS barevný 204x225x SP ZÁKLADNA PRO MONITOR GENIUS Dodávané s odbočovací svorkou SP S interní zvukovou komunikací SP57140I Základny pro verze bez sluchátka s reproduktorem na vyžádání Základna pro monitor Genius ČB SP Základna pro monitor Genius barevný /C SP5714C0 Doplňkový modul se 4 tlačítky 5733 SP Doplňkový modul se 2 tlačítky a 2 LED 5734 SP STOJÁNEK NA STŮL BRAVO / GENIUS Pro verzi se sluchátkem nebo s reproduktorem Dodávané s přívodním kabelem délky 2 m a připojovacím dílem Stojánek na stůl Bravo / Genius 173x186,5x SP

29 STYLE VNITŘNÍ AUDIO JEDNOTKY Jen díky vzhledu a krytům v několika provedeních jsou vnitřní jednotky Style ojedinělé a přizpůsobí se každému bytu nebo místnosti. Telefony nejsou příliš velké, nastavení hlasitosti, funkce vypnutí vyzváněcího tónu (signalizovaná pomocí červeného terčíku v pravém horním rohu jednotky), propojovací kabel mezi sluchátkem a základnou. Přístroje jsou dostupné ve dvou verzích: Basic a Elegance 29

30 VNITŘNÍ JEDNOTKY AUDIO TELEFON STYLE BASIC Audio jednotka s elektronickým vyzváněním Nastavení hlasitosti, blokování odposlechu, privacy, tlačítko pro otvírání dveří, volné tlačítko (přepínací kontakt) Opakování volání Programování adresy pomocí osmimístného přepínače DIP Možnost ovládání relé SP Bílá barva (černá na vyžádání) BASIC, SB2, jen pro audio systémy 95x215x SP BASIC, SBC, SB2, pro smíšené systémy audio/video 95x215x SP TELEFON STYLE ELEGANCE Audio jednotka s elektronickým vyzváněním Nastavení hlasitosti, blokování odposlechu, privacy, tlačítko pro otvírání dveří, volné tlačítko (přepínací kontakt) Může být doplněný 6 tlačítky a 3 LED Dá se použít v systémech SB1, SB2 audio/video nebo audio Opakování volání Programování adresy pomocí osmimístného přepínače DIP Dodávané s odbočovací svorkou SP Bílá barva (černá na vyžádání) ELEGANCE, SBC, SB2, pro audio a video systémy 95x215x SP ELEGANCE, SBC, SB2, pro smíšené systémy 95x215x SP STOLNÍ ADAPTÉR A PŘÍSLUŠENSTVÍ Bílá barva (černá na vyžádání) Vybavený 16 svorkami Dodávaný s přívodním kabelem délky 1,5 m Přídavné tlačítko nebo LED mají velikost jednoho tlačítkového místa na telefonu Přídavná LED má napájecí napětí V AC/DC Stolní adaptér Style 84x189x W/16 SP2642W16 PŘÍSLUŠENSTVÍ Přídavné tlačítko pro Style Elegance SP Přídavná LED pro Style Elegance, modrá SP

31 NAPÁJECÍ ZDROJE A PŘÍSLUŠENSTVÍ RELÉ SP11220A Relé V AC/DC, 10 A mají všeobecné využití, pro opakování volání přes svorky S+ a S- SP11220C Podobné jako SP11220A s možností spínání videosignálu SP Podobné jako SP11220A ale se dvěma přepínacími kontakty Relé, 1R+1Z 68x85x /A SP11220A Relé, 1R+1Z 68x85x /C SP11220C Relé, 1P 68x85x /A SP TRANSFORMÁTORY A NAPÁJECÍ ZDROJE SP Primár 230V, sekundár 0-12 VAC, 60VA, přerušovaný provoz Ochrana s PTC SP Primár 230V, sekundár 12 VAC, 15VA, trvalý provoz SP12120B Vstup 230 V AC, výstup 0-20 V DC, ochrana s PTC Transformátor 0-12 V AC 71,5x90x SP Transformátor 12 V AC 53x95x SP Napájecí zdroj 0-20 V DC 87,5x100x /B SP12120B ODBOČOVACÍ SVORKA A UKONČOVACÍ ODPOR Odbočovací svorka SP Pro vytvoření odbočky do vnitřního zařízení Dodávané s vnitřní jednotkou Ukončovací odpor SP Pro impedanční ukončení vedení a optimalizaci signálu Dodávané s mixérem SP Odbočovací svorka 1214/2 SP Ukončovací odpor 1216 SP

32 PŘEPÍNAČ VSTUPŮ Pro audio nebo audio-video sestavy s dvěma a více vstupy Nastavení počtu účastníků na stoupacím vedení pomocí přepínače DIP Napájení 12 V AC (použít transformátor SP120000) Přepínač vstupů 60x85x SP PŘÍDAVNÝ ZVONEK Pro akustickou indikaci volání Montáž na stěnu Přídavný zvonek 110x75x SP PROGRAMOVACÍ ZAŘÍZENÍ INFRA Programátor IR pro nastavení a programování modulu s elektronickou pamětí Vkladání jmen účastníků, kódů... Napájení - baterie 9V Programovací zařízení IR SP NAPÁJECÍ ZDROJ BUS Montuje se mezi vstupní tablo a mixer SP (SP4888C0) nebo do audio systémů Pro zvýšení počtu účastníků nebo připojení dalších zařízení Napájení 12 V AC nebo 20 V DC Napájecí zdroj BUS 60x85x SP

33 SOFTWARE CD-ROM Rychlé programování modulů SP334000, SP334200, SP3070A0, SP3072A0 Propojení modulu s PC pomocí 9-pinového kabelu (RS232) Software /A SP12490A MOBILNÍ PROGRAMOVACÍ MODUL Univerzální programování přístrojů systému Simplebus LCD displej, alfanumerická klávesnice, napájení - baterie 9V Mobilní programovací modul /A SP RELÉ PRO SPECIÁLNÍ FUNKCIE Inteligentní přístroj pro řízení integrovaného relé (kontakty 1-24) Změnou polohy přepínače je možné nastavit 6 funkcí: opakování hovoru, aktivace po stisku tlačítka na volání vrátného, otevření dveří, aktivace po stisku tlačítka, aktivace s kódem Při použití v systému s audio a video stanicemi nutné použít i svorku SP Napájení 12 V AC nebo 20 V DC Relé pro speciální funkce 66x85x SP PŘEPÍNACÍ MODUL PRO 3 KAMERY Modulace a přenos třech signálů z Č/B kamer spolu se signálem z hovorového tabla Volba obrazu ze zvolené kamery pomocí tlačítka na vnitřním přístroji Napájení 12 V AC nebo 20 V DC Přepínací modul pro tři kamery, SB2 60x85x /A SP12590A Přepínací modul pro tři kamery, SBC 60x85x C SP12590C 33

34 NAPÁJECÍ ZDROJ Vstup 230 V AC, výstup 0-12 V DC / 60 VA Ochrana pomocí PTC Napájecí zdroj 230/12 V DC, 60 VA 72x90x SP NAPÁJECÍ ZDROJ PRO PŘÍDAVNÉ MONITORY Vstup 125/220/240 V AC, výstup 24 V DC, 1A Napájecí zdroj pro přídavné monitory 140x140x SP CENTRÁLA PRO VRÁTNICE Přístroj ve tvaru kancelářského telefonu s 32-místným displejem Zobrazování kódů a jmen účastníků a zmeškaných hovorů Provozní mód Den / Noc, interní komunikace mezi dvěma účastníky Centrála pro vrátnice A SP ZESILOVAČ VIDEOSIGNÁLU Zesiluje signál přicházející z venkovních zařízení Připojitelné k mixéru SP nebo SP488800, SP4888C0 Dodávané se svorkou SP Napájení 12 V AC nebo 20 V DC Zesilňovač signálu pro video, SB 66x85x A SP Zesilňovač signálu pro video, SBC 66x85x C SP48330C 34

35 ROZBOČOVAČ - MIXER Napájení 230 V AC Vlastní výstup pro napájení přepínače vstupů SP Použití v systémech s video signálem, pro max. 100 účastníků 4 výstupy pro stoupací vedení ukončené SP Mixer pro SB2, ČB 208x140x SP Mixer pro SBC, barevný 208x140x C SP4888C0 ROZHRANÍ PRO VNITŘNÍ KOMUNIKACI Pro vnitřní komunikaci mezi účastníky jedné budovy bez blokování vnějšího hovoru Pro max. 8 vnitřních jednotek Napájení 24 V AC (přes transformátor SP119500) Dodávané se svorkou SP Rozhraní pro vnitřní komunikaci 140x140x SP ELEKTRICKÉ ZÁMKY CSFS Standardní elektrický zámek s nastavitelnou západkou Napájení 5-12 V AC/DC FS Napájení 5-12 V AC/DC S aretací odblokovaného stavu po aktivaci tlačítka otevírání dveří do otevření a zavření dveří Pro dveře s automatickým otvíráním FS Napájení 5-12 V AC/DC S aretací odblokovaného stavu po aktivaci tlačítka otevírání dveří do otevření a zavření dveří Přídavné mechanické odblokování (např. v průběhu otvíracích hodin) Elektrický zámek univerzální 20/103B CSFS Elektrický zámek s aretací 22/103B FS Elektrický zámek s aretací a mechanickým odblokovaním 23/103B FS

36 KITY KOMPLETNÍ SESTAVY KIT je kompletní sestava audio resp. video systému sestávající ze všech potřebných komponentů. Stačí si objednat a potom už jen namontovat vnitřní a vnější jednotky na příslušné místa, napájací zdroje a další přístroje do bytové rozvodnice a zapojit podle přiloženého schématu zapojení. 36

37 AUDIO-KIT IDEALKIT 2 2-vodičové zapojení Souprava SP sestává z domovního telefonu SP261200, transformátoru SP a vnější jednotky POPIS TYP OBJ. ČÍSLO Audio sestava pro 1 účastníka, AP/UP montáž 8270 SP AUDIO-KIT IDEALKIT 5 5-vodičové zapojení Souprava SP sestáva z domovní telefonu SP260200, transformátoru SP a vnější jednotky Souprava SP sestáva z domovního telefonu SP ks, transformátoru SP a vnější jednotky POPIS TYP OBJ. ČÍSLO Audio sestava pro 1 účastníka, AP/UP montáž 8271 SP Audio sestava pro 2 účastníky, AP/UP montáž 8272 SP AUDIO-KIT OKAY-POWERCOM 4+N-vodičové zapojení Každá souprava sestáva z potřebného počtu domovních telefonů SP240200, napájecích zdrojů SP153800, instalační krabice SP311002, montážního rámu SP33112G, audio tabla SP332000, tlačítkového tabla SP33220x a komunikačního modulu SP POPIS TYP OBJ. ČÍSLO Audio souprava OKAY POWERCOM pro 3 účastníky 8203 SP8203PU Audio souprava OKAY POWERCOM pro 4 účastníky 8204 SP8204PU Audio souprava OKAY POWERCOM pro 5 účastníků 8205 SP8205PU Audio souprava OKAY POWERCOM pro 6 účastníků 8206 SP8206PU Audio souprava OKAY POWERCOM pro 7 účastníků 8207 SP8207PU Audio souprava OKAY POWERCOM pro 8 účastníků 8208 SP8208PU Audio souprava OKAY POWERCOM pro 9 účastníků 8209 SP8209PU Audio souprava OKAY POWERCOM pro 10 účastníků 8210 SP8210PU Audio souprava OKAY POWERCOM pro 11 účastníků 8211 SP8211PU Audio souprava OKAY POWERCOM pro 12 účastníků 8212 SP8212PU 37

38 AUDIO-VIDEO BRAVOKIT-POWERCOM, ČB, SIMPLEBUS 2-vodičové zapojení Souprava SP sestává z monitoru BRAVO s ČB obrazovkou SP570100, základního dílu SP5714K0, transformátoru SP1205B0, vnější jednotky SP4875BK, odbočovací svorkovnice SP121402, ukončovací svorky SP Souprava SP sestává z monitoru BRAVO s ČB obrazovkou SP ks, základního dílu SP5714K0 2 ks, transformátoru SP1205B0, vnější jednotky SP4876BK, odbočovací svorkovnice SP ks, ukončovací svorky SP POPIS TYP OBJ. ČÍSLO Video souprava BRAVO Č/B, pro 1 účastníka 8171 SP Video souprava BRAVO Č/B, pro 2 účastníky 8173 SP AUDIO-VIDEO BRAVOKIT-POWERCOM, BAREVNÝ, SIMPLEBUS 2-vodičové zapojení Souprava SP sestává z monitoru BRAVO s barevnou obrazovkou SP570200, základního dílu SP5714KC, transformátoru SP1205B0, vnější jednotky SP4875KC, odbočovací svorkovnice SP1214KC, ukončovací svorky SP Souprava SP sestává z monitoru BRAVO s barevnou obrazovkou SP ks, základního dílu SP5714KC 2 ks, transformátoru SP1205B0, vnější jednotky SP4876KC, odbočovací svorkovnice SP1214KC 2 ks, ukončovací svorky SP POPIS TYP OBJ. ČÍSLO Video souprava BRAVO barevná, pro 1 účastníka 8184 SP Video souprava BRAVO barevná, pro 2 účastníky 8185 SP AUDIO-VIDEO BRAVOKIT-VANDALCOM, ČB, SIMPLEBUS 2-vodičové zapojení Souprava SP sestáva z monitoru BRAVO s ČB obrazovkou SP570100, základního dílu SP5714K0, transformátor SP1205B0, vnější jednotky SP4877BK, odbočovací svorkovnice SP121402, ukončovací svorky SP POPIS TYP OBJ. ČÍSLO Video souprava BRAVO Č/B, pro 1 účastníka, antivandal 8361 SP AUDIO-VIDEO BRAVOKIT-VANDALCOM, BAREVNÝ, SIMPLEBUS 2-vodičové zapojení Souprava SP sestáva z monitoru BRAVO s barevnou obrazovkou SP570200, základního dílu SP5714KC, transformátor SP1205B0, vnější jednotky SP4877BKC, odbočovací svorkovnice SP1214KC, ukončovací svorky SP POPIS TYP OBJ. ČÍSLO Video souprava BRAVO barevná, pro 1 účastníka, antivandal 8371 SP

39 AUDIO-VIDEO GENIUSKIT, ČB, SIMPLEBUS 2-vodičové zapojení Souprava SP sestává z monitoru GENIUS s ČB obrazovkou SP580100, základního dílu SP5814K0, transformátoru SP1205B0, vnější jednotky SP488000, odbočovací svorkovnice SP121402, ukončovací svorky SP Souprava SP sestává z monitoru GENIUS s ČB obrazovkou SP ks, základního dílu SP5814K0 2 ks, transformátoru SP1205B0, vnější jednotky SP488802, odbočovací svorkovnice SP ks, ukončovací svorky SP POPIS TYP OBJ. ČÍSLO Video souprava GENIUS Č/B, pro 1 účastníka 8471 SP Video souprava GENIUS Č/B, pro 2 účastníky 8472 SP AUDIO-VIDEO GENIUSKIT, BAREVNÝ, SIMPLEBUS 2-vodičové zapojení Souprava SP sestává z monitoru GENIUS s barevnou obrazovkou SP580200, základního dílu SP5814KC, transformátoru SP1205B0, vnější jednotky SP488200, odbočovací svorkovnice SP1214KC, ukončovací svorky SP Souprava SP sestává z monitoru GENIUS s barevnou obrazovkou SP ks, základního dílu SP5814KC 2 ks, transformátoru SP1205B0, vnější jednotky SP488300, odbočovací svorkovnice SP1214KC 2 ks, ukončovací svorky SP POPIS TYP OBJ. ČÍSLO Video souprava GENIUS barevná, pro 1 účastníka 8481 SP Video souprava GENIUS barevná, pro 2 účastníky 8482 SP VIDEO DIVAKIT-POWERCOM, BAREVNÝ, SIMPLEBUS 2-vodičové zapojení Souprava SP84910 sestáva z monitoru DIVA s barevnou obrazovkou SP478000, základního dílu SP4780KC, transformátoru SP1205B0, vnější jednotky SP4875KC, odbočovací svorkovnice SP1214KC, ukončovací svorky SP Souprava SP84920 sestáva z monitoru DIVA s barevnou obrazovkou SP ks, základního dílu SP4780KC 2 ks, transformátoru SP1205B0, vnější jednotky SP4876KC, odbočovací svorkovnice SP1214KC 2 ks, ukončovací svorky SP POPIS TYP OBJ. ČÍSLO Video souprava DIVA barevná, pro 1 účastníka 8491 SP Video souprava DIVA barevná, pro 2 účastníky 8492 SP

40 VIDEO KIT PLANUXKIT-POWERCOM, BAREVNÝ, 1 ÚČASTNÍK, SIMPLEBUS Souprava sestáva z monitoru Planux SP6101B0 / SP6101W0, instalační krabice SP611700, spodního dílu SP6114KC, napájecího zdroje SP1205B0, vnější jednotky SP4875KC, odbočovací svorkovnice SP1214KC a ukončovací svorky SP POPIS TYP OBJ. ČÍSLO Video souprava PLANUX, barevná, černý monitor, 1 účastník 8495B SP8495B0 Video souprava PLANUX, barevná, bílý monitor, 1 účastník 8495W SP8495W0 VIDEO KIT PLANUXKIT-POWERCOM, BAREVNÝ, 2 ÚČASTNÍCI, SIMPLEBUS Souprava sestáva z monitoru Planux SP6101B0 / SP6101W0 2 ks, instalační krabice SP ks, spodního dílu SP6114KC 2 ks, napájecího zdroje SP1205B0, vnější jednotky SP4876KC, odbočovací svorkovnice SP1214KC 2 ks a ukončovací svorky SP POPIS TYP OBJ. ČÍSLO Video souprava PLANUX, barevná, černý monitor, 2 účastníci 8496B SP8496B0 Video souprava PLANUX, barevná, bílý monitor, 2 účastníci 8496W SP8496W0 VIDEO KIT MAESTROKIT-POWERCOM, BAREVNÝ, 1 ÚČASTNÍK, SIMPLEBUS Souprava sestáva z monitoru Maestro, vnější jednotky Powercom a příslušenství Černé nebo stříbrné provedení monitoru Nástěnná montáž Možnost rozšíření systému POPIS TYP OBJ. ČÍSLO Video souprava MAESTRO, barevná, černý monitor, 1 účastník 8493B SP8493B0 Video souprava MAESTRO, barevná, stříbrný monitor, 1 účastník 8493G SP8493G0 VIDEO KIT MAESTROKIT-POWERCOM, BAREVNÝ, 2 ÚČASTNÍCI, SIMPLEBUS Souprava sestáva z monitoru Maestro, vnější jednotky Powercom a příslušenství Černé nebo stříbrné provedení monitoru Interní komunikace Nástěnná montáž Možnost rozšíření systému POPIS TYP OBJ. ČÍSLO Video souprava PLANUX, barevná, černý monitor, 2 účastníci 8494B SP8494B0 Video souprava PLANUX, barevná, stříbrný monitor, 2 účastníci 8494G SP8494G0 40

41 SCHÉMA ZAPOJENÍ - SIMPLEBUS COLOR 2 vodiče včetně napájení pro max. 240 účastníků vzdálenost mezi posledním monitorem a venkovní jednotkou max. 600 m neomezený počet hlavních a vedlejších vstupů možnost instalace centrály pro vrátnice max. 8 vnitřních jednotek se vzájemnou komunikací použití původních kabelů při výměně nebo rekonstrukci starých systémů možnost připojení externích kamer 41

42 SCHÉMA ZAPOJENÍ - SIMPLEBUS 2 a audio a video komunikační systém s čb nebo barevnou obrazovkou neomezený počet hlavních a vedlejších vstupů neobmezený počet účastníků (koncových zařízení) integrovatelný do telefonní sítě možnost připojení externích kamer velký výběr vnějších a vnitřních jednotek 42

43 SIMPLEBUS 2 SPECIFIKACE / AUDIO SCHÉMA ZAPOJENÍ AUDIO SPECIFIKACE AUDIO Počet účastníků SP Instalační krabice malá SP Instal. krabice střední SP Instalační krabice velká SP33111G montážní rám malý SP montážní rám střední SP montážní rám velký SP Audiomodul bez tlačítka SP Audiomodul 1 tlačítko SP Audiomodul 2 tlačítka SP Komunikační modul SP Modul 4 tlačítka SP Modul 6 tlačítek Trafo SP Domovní telefon SP nebo SP

44 SIMPLEBUS 2 / SIMPLEBUS COLOR SPECIFIKACE / VIDEO SCHÉMA ZAPOJENÍ VIDEO ČB MONITOR BAREVNÝ MONITOR SPECIFIKACE VIDEO INFO Odbočovací člen SP121402/SP121402C je součástí SP571400/SP5714C0 Koncový člen SP (4 ks) je součástí SP488800/SP4888C0 Počet účastníků SP Instalační krabice malá SP Instalační krabice střední SP Instalační krabice velká SP33111G Montážní rám malý SP331112G Montážní rám střední SP331113G Montážní rám velký SP Videomodul bez tlačítka SP Videomodul 1 tlačítko SP Videomodul 2 tlačítka SP466000/SP4660C0 Komunikační modul A/V SP Modul 4 tlačítka SP Modul 6 tlačítek SP Trafo SP570100/SP Monitor BRAVO SP571400/SP5714C0 Spodní díl BRAVO SP488800/SP4888C0 Mixér

45 REJSTŘÍK Obj. číslo Strana Obj. číslo Strana Obj. číslo Strana Obj. číslo Strana CSFS SP31611A.. 12 SP SP6101H0 23 FS SP31612A.. 12 SP SP6101I0 23 FS SP31613A.. 12 SP SP6101J0 23 SP11220A.. 30 SP SP SP6101L0 23 SP SP SP SP6101N0 23 SP SP SP SP6101W0 22 SP SP SP SP SP SP SP SP6114C0 22 SP SP SP SP6114C1 22 SP12120B.. 30 SP SP SP SP SP SP SP SP SP SP SP SP SP SP SP SP SP SP SP SP SP SP4660C0 9 SP SP1234PW 8 SP SP4660C0 15 SP SP SP SP SP SP12490A.. 32 SP SP SP8203PU 36 SP SP33111B.. 5 SP SP8204PU 36 SP SP33111G. 5 SP SP8205PU 36 SP12590A.. 32 SP33111O. 5 SP SP8206PU 36 SP12590C.. 32 SP33111W. 5 SP48330C 33 SP8207PU 36 SP SP33112B.. 5 SP SP8208PU 36 SP SP33112G. 5 SP4888C0 34 SP8209PU 36 SP SP33112O. 5 SP SP8210PU 36 SP SP33112W. 5 SP SP8211PU 36 SP SP33113B.. 5 SP SP8212PU 36 SP SP33113G. 5 SP SP SP SP33113O. 5 SP SP SP SP33113W. 5 SP SP SP SP33114B.. 5 SP SP SP SP33114G. 5 SP5714C0 25 SP SP SP33114O. 5 SP5714C0 27 SP SP2642W SP33114W. 5 SP SP SP SP SP SP SP3070A SP SP SP SP3072A SP SP SP SP SP SP SP SP SP SP SP8493B0 39 SP SP SP5900B0 18 SP8493G0 39 SP SP SP5900G0 18 SP8494B0 39 SP SP SP SP8494G0 39 SP SP SP5914C0 18 SP8495B0 38 SP SP SP5914C1 18 SP8495W0 38 SP SP SP6101B0 22 SP8496B0 39 SP SP SP6101C0 23 SP8496W0 39 SP SP SP6101D0 23 SP SP SP6101E0 23 SP SP SP6101F0 23 SP SP SP6101G
