1 2011x/2011s 2211f/2211x 2311cm/2311f/2311x 2511x 2711x Monitory LCD Uživatelská příručka

2 2010, 2011 Hewlett-Packard Development Company, L.P. Microsoft a Windows jsou v USA registrované ochranné známky společnosti Microsoft Corporation. ENERGY STAR a značka ENERGY STAR jsou v USA registrované známky. Bluetooth je ochranná známka vlastněná jejím majitelem a je používána společností Hewlett-Packard na základě licence. Společnost HP poskytuje na produkty a služby HP pouze záruky, které jsou stanoveny ve výslovných prohlášeních o záruce dodávaných s těmito produkty a službami. Žádná informace uvedená v tomto dokumentu nesmí být považována za další záruku. Společnost HP nenese odpovědnost za technické nebo textové chyby či opomenutí v tomto dokumentu. Tento dokument obsahuje specifické informace, které jsou chráněny autorským zákonem. Žádná část tohoto dokumentu nesmí být bez předchozího písemného souhlasu společnosti Hewlett-Packard Company kopírována, reprodukována ani překládána do jiného jazyka. Třetí vydání (červen 2011) Číslo dokumentu:

3 O této příručce Tato příručka obsahuje informace o nastavení monitoru, instalaci ovladačů, používání nabídky na obrazovce, informace o řešení problémů a technické údaje. VAROVÁNÍ! smrtelný úraz. Takto zvýrazněný text značí, že nerespektování pokynů může způsobit zranění nebo UPOZORNĚNÍ: Takto zvýrazněný text značí, že nerespektování pokynů může způsobit poškození zařízení nebo ztrátu informací. POZNÁMKA: Text zdůrazněný tímto způsobem obsahuje důležité doplňkové informace. TIP: Tipy nabízejí užitečné pokyny či zkratky. CSWW iii

4 iv O této příručce CSWW

5 Obsah 1 Vlastnosti produktu... 1 Monitory LCD Bezpečnostní pokyny a údržba... 3 Důležité bezpečnostní informace... 3 Bezpečnostní upozornění... 4 Pokyny pro údržbu... 4 Čistění monitoru... 5 Přeprava monitoru Příprava a použití monitoru... 6 Vybalení monitoru... 6 Sestavení monitoru... 6 Připojení kabelů monitoru... 7 Připojení videokabelu VGA... 8 Připojení kabelu video kabelu DVI-D (vybrané modely)... 8 Připojení kabelu HDMI (vybrané modely)... 9 Dosažení zvuku HDMI... 9 Připojení napájecího kabelu Instalace svorky pro vedení kabelů Podpora HDCP vybrat modely Zapnutí monitoru Výběr vstupních videokonektorů Úprava sklonu Připojení externích reproduktorů a audio kabelu (vybrané modely) Montáž panelu monitoru na stěnu Ovládání monitoru Nástroje a software na disku CD Instalace ovladačů Ovládací prvky na předním panelu Použití obrazovkové nabídky OSD Zjištění stavu monitoru Funkce úsporného režimu CSWW v

6 Dodatek A Řešení potíží Řešení obecných potíží Získání podpory ze stránek hp.com Příprava před telefonátem technické podpoře Umístění výrobního štítku Dodatek B Technické specifikace LCD monitory HP Přednastavené režimy zobrazení Spuštění uživatelských režimů Adaptér napájení Kvalita monitoru LCD a zásady týkající se pixelů Dodatek C Agenturní regulační směrnice Směrnice komise FCC Úpravy Kabely Prohlášení o shodě pro výrobky označené logem FCC (pouze USA) Kanadská směrnice Avis Canadien Směrnice Evropské unie Oznámení o ergonomii pro Německo Směrnice pro Japonsko Korejská směrnice Požadavky na napájecí kabel Požadavky na napájecí kabel pro Japonsko Oznámení o produktu z hlediska životního prostředí Kvalifikace ENERGY STAR Likvidace zařízení po skončení jeho životnosti uživateli v domácnostech v Evropské unii.. 38 Chemické látky Recyklační program společnosti HP Směrnice RoHS Omezení užívání některých nebezpečných látek v elektronických a elektrických zařízeních Směrnice EEE Turecka vi CSWW

7 1 Vlastnosti produktu Monitory LCD Obrázek 1-1 Monitory LCD Monitory HP LCD mají aktivní TFT obrazovku s podsvícením LED diodami a následující vlastnosti: Displej s velkou úhlopříčkou Maximální grafické rozlišení 2011x / 2011s: x 900 při 60 Hz 2211f / 2211x: x při 60 Hz 2311cm / 2311f / 2311x: x při 60 Hz 2511x: x při 60 Hz 2711x: x při 60 Hz Plus podpora pro nižší rozlišení (všechny modely) Vstupní signál VGA Digitální vstupní signál DVI (vybrané modely) Vstupní signál HDMI (vybrané modely) Nastavení náklonu a posunutí pro snadné sledování vsedě i vestoje, nebo při přecházení z jedné strany monitoru na druhou Poměr DCR zajišťuje tmavší odstíny černé a jasnější odstíny bílé barvy, čímž se dosahuje brilantních efektů stínů při hraní her nebo sledování filmů CSWW Monitory LCD 1

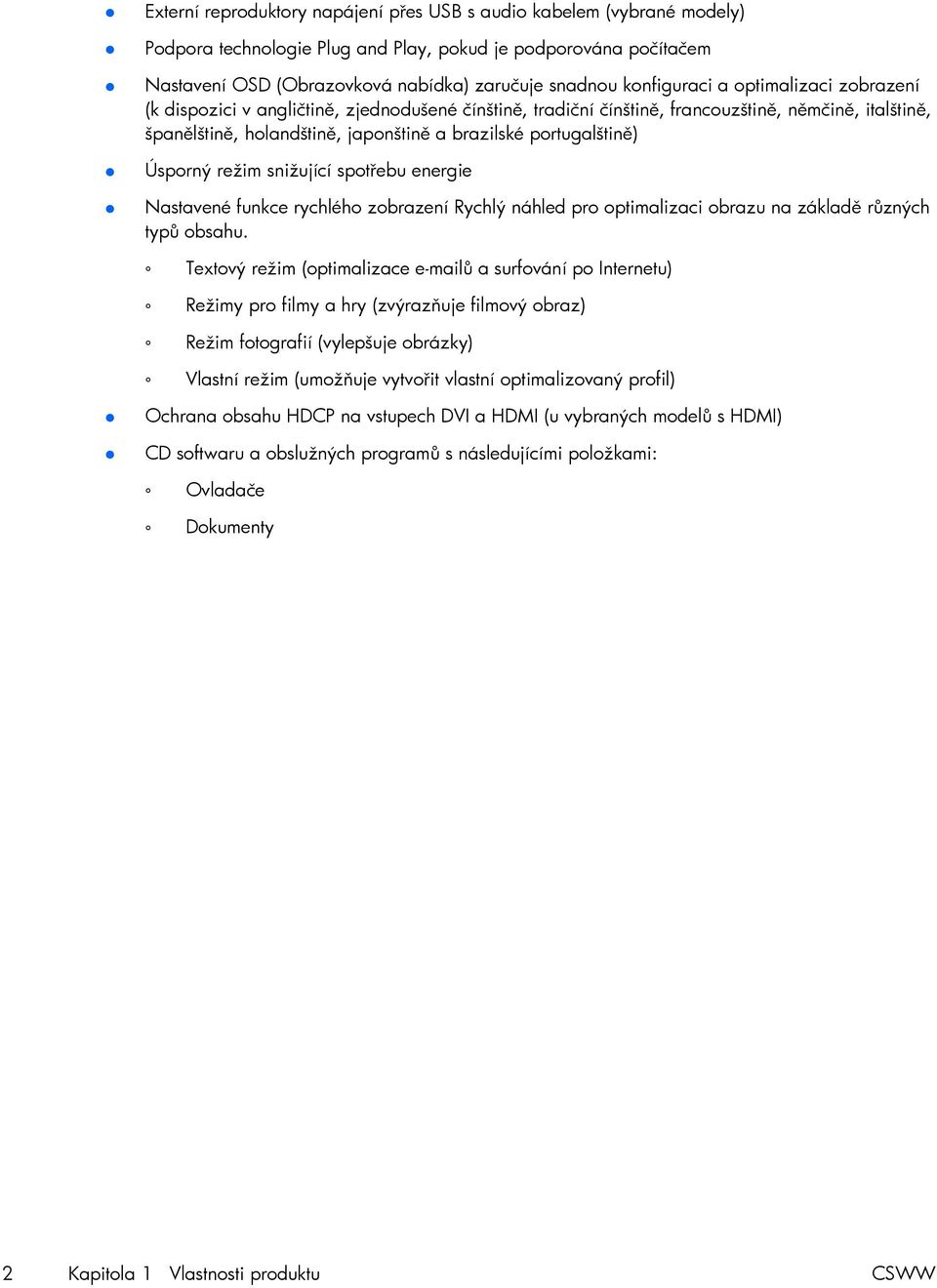

8 Externí reproduktory napájení přes USB s audio kabelem (vybrané modely) Podpora technologie Plug and Play, pokud je podporována počítačem Nastavení OSD (Obrazovková nabídka) zaručuje snadnou konfiguraci a optimalizaci zobrazení (k dispozici v angličtině, zjednodušené čínštině, tradiční čínštině, francouzštině, němčině, italštině, španělštině, holandštině, japonštině a brazilské portugalštině) Úsporný režim snižující spotřebu energie Nastavené funkce rychlého zobrazení Rychlý náhled pro optimalizaci obrazu na základě různých typů obsahu. Textový režim (optimalizace ů a surfování po Internetu) Režimy pro filmy a hry (zvýrazňuje filmový obraz) Režim fotografií (vylepšuje obrázky) Vlastní režim (umožňuje vytvořit vlastní optimalizovaný profil) Ochrana obsahu HDCP na vstupech DVI a HDMI (u vybraných modelů s HDMI) CD softwaru a obslužných programů s následujícími položkami: Ovladače Dokumenty 2 Kapitola 1 Vlastnosti produktu CSWW

9 2 Bezpečnostní pokyny a údržba Důležité bezpečnostní informace Součástí monitoru je síťový napájecí kabel. Pokud použijete jiný kabel, použijte pouze zdroj napájení a připojení vhodné pro tento monitor. Informace o správné sadě napájecího kabelu, kterou máte použít k monitoru, naleznete v části Požadavky na napájecí kabel na stránce 36. VAROVÁNÍ! Abyste snížili riziko úrazu elektrickým proudem nebo poškození zařízení, dodržujte následující zásady: Neznemožňujte funkci zemnicího kolíku na napájecím kabelu. Zemnicí kolík je důležitým bezpečnostním prvkem. Zapojte napájecí kabel do uzemněné elektrické zásuvky. Zapojte napájecí kabel vždy do snadno přístupné uzemněné zásuvky. Napájení produktu odpojte vytažením jeho napájecího kabelu z elektrické zásuvky. Z bezpečnostních důvodů na napájecí kabely či šňůry nic nepokládejte. Uspořádejte je tak, aby na ně nikdo nemohl nedopatřením šlápnout nebo o ně zakopnout. Netahejte za kabely a šňůry. Při vytahování ze zásuvky uchopte kabel za zástrčku. Pokud se chcete vyhnout vážným poraněním, přečtěte si Příručku bezpečné a pohodlné obsluhy. Popisuje správné nastavení pracovní stanice, správné držení těla a zdravotní a pracovní návyky pro uživatele počítačů a obsahuje důležité informace o bezpečném používání elektrických a mechanických zařízení. Tato příručka je umístěna na webu na stránce nebo na disku CD s dokumentací (je-li s produktem dodáván), nebo na obou těchto místech. UPOZORNĚNÍ: Z důvodu ochrany monitoru i počítače připojte všechny síťové šňůry počítače a jeho periferních zařízení (například monitoru, tiskárny, skeneru) k některému typu zařízení pro ochranu před přepětím, jako je například prodlužovací kabel nebo nepřerušitelný zdroj napájení (UPS). Ne všechny prodlužovací kabely poskytují ochranu před přepětím; prodlužovací kabely, které tuto ochranu poskytují, musí nést zvláštní označení. Použijte prodlužovací kabel, jehož výrobce nabízí záruku ve formě výměny, pokud dojde k poškození, abyste měli možnost zařízení v případě selhání ochrany proti přepětí vyměnit. Jako podstavec pod váš monitor HP LCD použijte vhodný nábytek odpovídajících rozměrů. VAROVÁNÍ! LCD monitory nevhodně umístěné na skříňkách, knihovnách, policích, stolcích, reproduktorech, bednách nebo vozících mohou spadnout a způsobit úraz. Při rozvádění všech kabelů připojených k LCD monitoru je třeba dbát na to, aby za ně nebylo možné nechtěně zatáhnout, zachytit je nebo o ně zakopnout. CSWW Důležité bezpečnostní informace 3

10 Bezpečnostní upozornění Použije pouze napájecí zdroj a připojení kompatibilní s tímto monitorem, jak je uvedeno na štítku na síťovém adaptéru. Celkový proudový odběr produktů připojených k zásuvce nesmí přesáhnout proudovou kapacitu příslušné elektrické zásuvky a celkový proudový odběr produktů připojených ke kabelu nesmí přesáhnout proudovou kapacitu příslušného kabelu. Informace o proudovém odběru (AMPS nebo A) naleznete na štítku každého zařízení. Umístěte monitor blízko zásuvky, která je snadno přístupná. Při odpojování kabelu monitoru uchopte pevně zástrčku a vytáhněte ji ze zásuvky. Nikdy neodpojujte monitor táhnutím za kabel. Zabraňte tomu, aby cokoli leželo na kabelu. Nešlapejte na kabel. Pokyny pro údržbu Chcete-li zlepšit funkčnost monitoru a prodloužit jeho životnost, dodržujte následující pokyny: Neotvírejte kryt monitoru a nepokoušejte se výrobek sami opravit. Nastavujte pouze ty ovládací prvky, které jsou obsaženy v provozních pokynech. Pokud monitor nefunguje správně, případně upadl na zem či byl poškozen, kontaktujte autorizovaného prodejce, specializovaného prodejce nebo poskytovatele servisu produktů HP. Použijte pouze napájecí zdroj a připojení kompatibilní s tímto monitorem, jak je uvedeno na štítku na síťovém adaptéru. Celkový proudový odběr produktů připojených k zásuvce nesmí přesáhnout proudovou kapacitu příslušné elektrické zásuvky a celkový proudový odběr produktů připojených ke kabelu nesmí přesáhnout proudovou kapacitu příslušného kabelu. Informace o proudovém odběru (AMP nebo A) naleznete na štítku každého zařízení. Umístěte monitor blízko zásuvky, která je snadno přístupná. Při odpojování kabelu monitoru uchopte pevně zástrčku a vytáhněte ji ze zásuvky. Nikdy neodpojujte monitor táhnutím za kabel. Pokud monitor nepoužíváte, vypněte jej. Vypínáním v době nečinnosti a používáním spořiče obrazovky lze podstatně zvýšit předpokládanou životnost monitoru. UPOZORNĚNÍ: Monitory s vypáleným obrazem nejsou kryty zárukou společnosti HP. Štěrbiny a otvory v krytu jsou určeny pro ventilaci. Tyto otvory nesmějí být zakryty nebo ucpány. Nikdy nezasouvejte žádné předměty do štěrbin krytu ani do jiných otvorů. Zajistěte, aby nedošlo k pádu monitoru. Neumisťujte jej na nestabilní plochu. Zabraňte tomu, aby cokoli leželo na kabelu. Nešlapejte na kabel. Monitor by měl být na dobře větraném místě a neměl by být vystaven nadměrnému světlu, horku ani vlhku. Při odebrání podstavce monitoru je třeba položit monitor obrazovkou dolů na měkký povrch tak, aby se nepoškrábal, neušpinil nebo nerozbil. 4 Kapitola 2 Bezpečnostní pokyny a údržba CSWW

11 Čistění monitoru UPOZORNĚNÍ: Čisticí roztok nastříkejte na vlhký hadřík a jemně otřete povrch obrazovky. Nikdy nestříkejte roztok přímo na povrch obrazovky. Může proniknout za rámeček a poškodit elektroniku. Nepoužívejte pro čištění obrazovky ani skříně monitoru čisticí látky, které obsahují jakékoliv materiály na bázi ropy, například benzen, ředidlo, ani žádné jiné těkavé látky. Tyto chemické látky mohou monitor poškodit. 1. Vypněte monitor a odpojte napájecí kabel ze zadní strany monitoru. 2. Měkkým, antistatickým, čistým hadříkem otřete prach na obrazovce a krytu monitoru. 3. Potřebujete-li ho vyčistit důkladněji, použijte 50 procentní směs vody a isopropylalkoholu. Přeprava monitoru Původní obal si uschovejte. Je možné, že jej budete v budoucnu potřebovat při přepravě monitoru. Příprava monitoru k odeslání: 1. Od monitoru odpojte napájecí a video kabel. 2. Stiskněte tlačítko na přední části sloupku (1) a vyzdvihněte panel monitoru z podstavce (2). Obrázek 2-1 Vyjmutí panelu monitoru 3. Panel umístěte na měkký, chráněný povrch. 4. Opatrně vytáhněte podstavec ze základny a oddělte je od sebe. POZNÁMKA: Platí pouze pro modely 2511x a 2711x: Vyšroubujte jeden šroubek ze spodní strany základny, abyste mohli oddělit podstavec od základny. 5. Monitor, sloupek a podstavec vložte do původního balení. CSWW Pokyny pro údržbu 5

12 3 Příprava a použití monitoru Vybalení monitoru 1. Vybalte monitor. Zkontrolujte, zda krabice obsahuje veškerý požadovaný obsah. Uložte krabici. 2. Vypněte počítač a ostatní připojená zařízení. 3. Připravte si rovnou plochu pro sestavení monitoru. K přípravě před instalací budete potřebovat rovnou, měkkou a bezpečnou oblast pro položení monitoru obrazovkou dolů. Sestavení monitoru Umístěte monitor na vhodném dobře větraném místě v blízkosti počítače. Kabely monitoru připojte až po jeho sestavení. UPOZORNĚNÍ: Obrazovka je křehká. LCD monitoru se nedotýkejte a nevyvíjejte na něj tlak; mohlo by to způsobit škody. TIP: U monitorů s lesklými rámečky uvažte umístění monitoru, protože od rámečku by se mohlo odrážet okolní světlo a jasné povrchy. 1. Panel monitoru položte na pracovní stůl nebo desku s rovným, měkkým a chráněným povrchem. 2. Zasuňte podstavec do otvoru v základně (1) až na doraz. POZNÁMKA: Spodní strana základny monitoru se u různých modelů liší. Platí pouze pro modely 2511x a 2711x: Zašroubujte jeden šroubek (2) do základny a připevněte podstavec k základně. Obrázek 3-1 Montáž podstavce a sloupku 2 6 Kapitola 3 Příprava a použití monitoru CSWW

13 3. Zasuňte držák pantu na monitoru do otvoru v horní části podstavce. Po úplném zasunutí zaklapne panel na místo. Obrázek 3-2 Zasunutí panelu monitoru Připojení kabelů monitoru UPOZORNĚNÍ: POZNÁMKA: reproduktorům. Před připojením kabelů k monitoru se ujistěte, že počítač i monitor jsou vypnuty. Při použití signálu DVI, VGA nebo HDMI musíte připojit zvukový výstup k externím Zdroj videa je určen použitým videokabelem. Monitor automaticky určí, které vstupy obsahují platné videosignály. Vstupy lze vybrat stisknutím tlačítka zdroje na čelním panelu. CSWW Připojení kabelů monitoru 7

14 Připojení videokabelu VGA Připojte jeden konec videokabelu VGA ke konektoru na zadní straně monitoru a druhý konec ke konektoru VGA počítače. Kabel VGA je u vybraných modelů součástí balení. Obrázek 3-3 Připojení kabelu VGA (kabel je součástí balení pouze u vybraných modelů) Připojení kabelu video kabelu DVI-D (vybrané modely) Připojte jeden konec videokabelu DVI-D ke konektoru na zadní straně monitoru a druhý konec ke konektoru DVI-D počítače. Tento kabel můžete použít pouze v případě, že je počítač vybaven integrovanou či instalovanou grafickou kartou podporující rozhraní DVI. Konektor a kabel DVI-D jsou k dispozici pouze pro vybrané modely. Obrázek 3-4 Připojení kabelu DVI-D (kabel je součástí balení pouze u vybraných modelů) 8 Kapitola 3 Příprava a použití monitoru CSWW

15 Připojení kabelu HDMI (vybrané modely) Připojte jeden konec kabelu HDMI k zadní straně monitoru a druhý konec ke vstupnímu zařízení. Kabel HDMI je u vybraných modelů součástí balení. POZNÁMKA: přijímači. Zvukový kabel musí být připojen přímo k externím reproduktorům nebo ke zvukovému Obrázek 3-5 Připojení kabelu HDMI (kabel je součástí balení pouze u vybraných modelů) Dosažení zvuku HDMI Pokud HDMI používáte k připojení modelu monitoru bez reproduktorů, musíte zvuk HDMI aktivovat úpravou nastavení v systému Microsoft Windows. Pokud není HDMI zapnuto, neslyšíte žádný zvuk. Pro aktivaci zvuku HDMI v počítači: 1. Klikněte pravým tlačítkem myši na ikonu hlasitosti na systémové liště Windows. 2. Klepněte na příkaz Zvuková zařízení. Otevře se okno zvuku. 3. Na kartě Přehrávání, klikněte v seznamu na výstupní zvukové zařízení HDMI. 4. Klikněte na tlačítko Nastavit výchozí. 5. Klepněte na tlačítko Použít. 6. Klepněte na tlačítko OK a okno uzavřete. CSWW Připojení kabelů monitoru 9

16 Připojení napájecího kabelu 1. Při zapojování se řiďte všemi elektrickými a napájecími varováními VAROVÁNÍ! Za účelem snížení tím rizika úrazu elektrickým proudem nebo poškození zařízení: Neznemožňujte funkci zemnicího kolíku na napájecím kabelu. Zemnicí kolík je důležitým bezpečnostním prvkem. Zapojte napájecí kabel do uzemněné elektrické zásuvky. Zkontrolujte, zda uzemněná zásuvka, do které připojujete napájecí kabel, je snadno dostupná uživateli monitoru a je umístěna co nejblíže zařízení. Napájecí kabel by měl být veden tak, aby byla malá pravděpodobnost, že se po něm bude šlapat nebo že bude přiskřípnut. Na napájecí kabely a šňůry nic nepokládejte. Uspořádejte je tak, aby na ně nikdo nemohl nedopatřením šlápnout nebo o ně zakopnout. Netahejte za kabely a šňůry. Další informace viz Technické specifikace na stránce Připojte kulatý konec napájecího kabelu k monitoru a potom zapojte jeden konec napájecího kabelu do napájecího zdroje a druhý konec do uzemněné el. zásuvky. VAROVÁNÍ! Aby nedošlo k poranění elektrickým proudem, měli byste v případě, že nemáte k dispozici řádně uzemněnou elektrickou zásuvku, provést jeden z následujících kroků: (1) Použijte adaptér pro elektrickou zásuvku, který zajistí řádné uzemnění kabelu. (2) Požádejte odborníka o výměnu elektrické zásuvky za řádně uzemněnou. Obrázek 3-6 Připojení napájecího kabelu 10 Kapitola 3 Příprava a použití monitoru CSWW

17 Instalace svorky pro vedení kabelů Nainstalujte svorku pro vedení kabelů přes vstupní kabel a napájecí kabel za monitorem. Obrázek 3-7 Instalace svorky pro vedení kabelů Podpora HDCP vybrat modely Tento monitor podporuje technologii HDCP a může zobrazovat obsah s vysokým rozlišením. Obsah s vysokým rozlišením je k dispozici z mnoha zdrojů, například zařízení Blu-ray nebo vysílání HDTV nebo kabelového vysílání. Pokud nemáte monitor s podporou technologie HDCP, může se při přehrávání chráněného obsahu s vysokým rozlišením zobrazit prázdná obrazovka nebo obraz s nižším rozlišením. Za účelem přehrání chráněného obsahu musí monitor i grafická karta podporovat technologii HDCP. Zapnutí monitoru 1. Zapněte počítač stisknutím tlačítka vypínače. 2. Zapněte monitor stisknutím tlačítka vypínače na přední části. UPOZORNĚNÍ: U monitorů, na kterých je po dlouhou dobu zobrazen stále stejný statický obraz, může dojít ke zničení vypálením obrazu.* Chcete-li předejít zničení svého monitoru vypálením obrazu, měli byste vždy aktivovat aplikaci spořiče obrazovky nebo monitor při delší nečinnosti vypínat. Zadržení obrazu je stav, ke kterému může dojít na každé obrazovce LCD. Monitory s vypáleným obrazem nejsou kryty zárukou společnosti HP. * Dlouhou dobou se rozumí 12 hodin trvalé nečinnosti. CSWW Podpora HDCP vybrat modely 11

18 Po zapnutí monitoru se na pět sekund zobrazí zpráva o stavu monitoru a kontrolka napájení na zadní straně monitoru svítí zeleně. Zpráva ukazuje, který vstup je aktuálně aktivním signálem, stav nastavení zdroje auto-switch (Zapnuto nebo Vypnuto), výchozí zdrojový signál, aktuální přednastavené rozlišení displeje a doporučené přednastavené rozlišení displeje. Výběr vstupních videokonektorů Mezi vstupní konektory patří: VGA (analogový) konektor DVI-D (digitální) u vybraných modelů konektor HDMI (digitální) u vybraných modelů Monitor automaticky kontroluje signálové vstupy, zda je na nich aktivní vstup, a tento vstup zobrazuje. Pokud jsou aktivní dva vstupy, monitor zobrazí výchozí vstupní zdroj. Pokud výchozí zdroj není aktivním vstupem, monitor zobrazí jiný aktivní vstup. Můžete změnit výchozí zdroj v OSD tak, že stisknete tlačítko Menu na předním panelu a zvolíte Nastavení zdroje > Výchozí zdroj. Úprava sklonu Optimální kvalitu zobrazení zajistíte nastavením sklonu obrazovky podle následujícího postupu: UPOZORNĚNÍ: poškození. Při změně sklonu monitoru se nedotýkejte obrazovky LCD, aby nedošlo k jejímu 1. Otočte monitor obrazovkou k sobě a přidržte podstavec, aby se při změně sklonu monitor nepřevrátil. 2. Sklon upravte pohybem horního okraje směrem k vám nebo od vás, aniž byste se dotýkali obrazovky. Obrázek 3-8 Nastavení sklonu 12 Kapitola 3 Příprava a použití monitoru CSWW

19 Připojení externích reproduktorů a audio kabelu (vybrané modely) Externí reproduktory připojte k počítači následujícím postupem. 1. Zapněte počítač. 2. Audio kabel připojte k výstupnímu zvukovému konektoru počítače a napájecí kabel USB připojte ke konektoru USB počítače. POZNÁMKA: Pomocí ovládacích prvků hlasitosti počítače nastavte hlasitost reproduktorů. Obrázek 3-9 Připojení zvukových kabelů a kabelů USB externích reproduktorů POZNÁMKA: Pokud HDMI používáte k připojení monitoru, musíte zvuk HDMI aktivovat úpravou nastavení v systému Microsoft Windows. Odkazujeme na pokyny v předchozím odstavci Připojení kabelu HDMI (vybrané modely) na stránce 9 této kapitoly. Montáž panelu monitoru na stěnu Před montáží plochého monitoru na zařízení pro upevnění na zeď nebo na otočné rameno, demontujte plochý monitor z podstavce. UPOZORNĚNÍ: Při manipulaci s monitorem zacházejte opatrně, abyste nepoškrábali obrazovku. CSWW Připojení externích reproduktorů a audio kabelu (vybrané modely) 13

20 POZNÁMKA: Monitor je třeba montovat na montážní zařízení odpovídající normám asociace Video Electronics Standards Association (VESA). 1. Pokud je monitor instalován na základně, stiskněte tlačítko na přední straně podstavce a zvedněte panel monitoru ze základny. Obrázek 3-10 Vyjmutí panelu monitoru 2. Opatrně roztáhněte kryt pantu, uvolněte ho a sejměte. Obrázek 3-11 Odstranění krytu pantu Kapitola 3 Příprava a použití monitoru CSWW

21 3. Vyšroubujte tři šroubky pantu a oddělte pant od monitoru. Obrázek 3-12 Odstranění šroubů pantu 4. Při montáži plochého monitoru na zařízení pro upevnění na zeď nebo na otočné rameno postupujte dle pokynů v montážní sadě. CSWW Montáž panelu monitoru na stěnu 15

22 4 Ovládání monitoru Nástroje a software na disku CD Disk CD přiložený k monitoru obsahuje ovladače a software, který lze nainstalovat do počítače. Instalace ovladačů Zjistíte-li, že je třeba aktualizovat ovladače, můžete nainstalovat soubory INF a ICM ovladače monitoru z disku CD nebo si je stáhnout z internetu. Instalace softwaru ovladače monitoru z disku CD Postup instalace softwaru ovladače monitoru z disku CD: 1. Vložte disk CD do jednotky CD-ROM počítače. Zobrazí se nabídka disku CD. 2. Vyberte jazyk. 3. Klepněte na možnost Instalovat software ovladače monitoru. 4. Postupujte podle pokynů na obrazovce. 5. Zkontrolujte, zda je v ovládacím panelu displeje zobrazeno správné rozlišení a obnovovací frekvence. Další informace naleznete v dokumentaci operačního systému Windows. POZNÁMKA: V případě chybné instalace bude pravděpodobně nutné z disku CD ručně nainstalovat digitálně podepsané ovladače monitoru (soubory INF nebo ICM). Pokyny najdete v souboru Driver Software Readme na disku CD (pouze v angličtině). Stažení aktualizovaných ovladačů z Internetu Postup stažení nejnovější verze ovladačů a softwaru z webu HP Support: 1. Přejděte na adresu: 2. Vyberte zemi nebo oblast. 3. Vyberte možnost Stažení ovladačů a softwaru. 4. Zadejte číslo modelu monitoru. Zobrazí se stránky stažení softwaru pro monitor. 5. Stáhněte a nainstalujte soubory ovladače a softwaru. Pro stažení postupujte podle pokynů na stránkách stažení. POZNÁMKA: Zkontrolujte, zda váš systém splňuje požadavky. Ovládací prvky na předním panelu Ovládací tlačítka (reprezentovaná ikonami) jsou umístěna v pravém dolním rohu monitoru. 16 Kapitola 4 Ovládání monitoru CSWW

23 Tlačítko Ikona Popis Rychlý náhled Mínus Zdroj Plus Automatické nastavení OK Nabídka Otevře nabídku OSD Rychlý náhled, ve které lze vybrat režim zobrazení odpovídající zobrazovanému obsahu. Toto tlačítko slouží k procházení nabídky OSD směrem vzad a ke snižování nastavovaných úrovní. Volba vstupního zdroje obrazu z počítače. Není podporován u modelů modelového roku Toto tlačítko slouží k procházení nabídky OSD směrem vpřed a ke zvyšování nastavovaných úrovní. Po stiknutí automaticky upraví nastavení obrazu. POZNÁMKA: Uložení vybrané hodnoty v OSD. Tuto položku lze použít pouze u vstupního signálu VGA. Toto tlačítko slouží k otevření, výběru nebo ukončení nabídky OSD. POZNÁMKA: Stisknutím tlačítka Menu na 10 sekund se vypne funkce ostatních tlačítek OSD. Dalším stisknutím tlačítka na 10 sekund se funkce opět zapne. Vypínač Slouží k zapnutí a vypnutí monitoru. Vypínač je umístěn v pravém dolním rohu monitoru. POZNÁMKA: Stisknutím vypínače na 10 sekund se vypne funkce vypínače. Dalším stisknutím tlačítka na 10 sekund se funkce opět zapne. Použití obrazovkové nabídky OSD Obrazovou nabídku (OSD) lze použít k úpravě obrazu v závislosti na uživatelově představě zobrazení. Do obrazové nabídky OSD přistoupíte tímto způsobem: POZNÁMKA: OSD je k dispozici, jen pokud je pro zobrazení na monitoru vybrán alespoň jeden aktivní vstup videa. 1. Pokud monitor ještě není zapnutý, stisknutím tlačítka napájení monitor zapněte. 2. Přístup k nabídce OSD získáte stisknutím tlačítka Nabídka. Zobrazí se nabídka Hlavní nabídka OSD. 3. Stisknutím tlačítka + (plus) na předním panelu monitoru můžete procházet nabídku Main nebo podnabídku směrem nahoru, stisknutím tlačítka (mínus) se můžete v nabídce vracet zpět. Stisknutím tlačítka OK pak vyberte zvýrazněnou funkci. 4. Chcete-li upravit měřítko vybrané položky, stiskněte tlačítko + (plus) nebo (mínus). 5. Vyberte položku Uložit a návrat. Pokud nastavení nechcete uložit, vyberte z podnabídky položku Storno nebo z nabídky Main Menu položku Konec. 6. Stisknutím tlačítka Nabídka ukončete nabídku OSD. POZNÁMKA: Pokud během zobrazení nabídky není po dobu 30 sekund (výchozí nastavení) není stisknuto žádné tlačítko, budou nastavení uložena a nabídka se zavře. CSWW Použití obrazovkové nabídky OSD 17

24 Položky nabídky OSD V následující tabulce jsou uvedeny volby nabídky na obrazovce (OSD) a popis jejich funkcí. Po provedení změny položky nabídky OSD a nabízí-li nabídka tyto možnosti, můžete zvolit některou z následujících možností: Storno návrat k nabídce předchozí úrovně. Uložit a návrat uložení všech změn a návrat na obrazovku hlavní nabídky OSD. Možnost Uložit a zpět je aktivní pouze v případě, že jste změnili nějakou položku nabídky. Obnovit změna zpět na předchozí nastavení. Ikona Možnosti hlavní nabídky Možnosti v podnabídce Popis Jas Nastavení úrovně jasu obrazovky. Kontrast Nastavení úrovně kontrastu obrazovky. Barva Zvolí barvu obrazovky. Výchozí nastavení výrobce je K. Teplá (5 000 K) Standardní (6 500 K) Studená (9 300 K) Vlastní (RGB) Změní tón na mírně načervenale bílou. Nastaví vaše vlastní barvy podle barevných standardů používaných v odvětví zpracování obrazu. Změní tón na mírně namodrale bílou. Zvolí a nastaví vaše vlastní barevné stupnice: Červená barva nastaví vlastní úrovně červené barvy. Zelená barva nastaví vlastní úrovně zelené barvy. Modrá barva nastaví vlastní úrovně modré barvy. Rychlý náhled Vyberte z těchto režimů: Film Fotografie Hry Text Vlastní (nastavení uložená po úpravě jasu, kontrastu či barvy v jedné z dalších možností funkce Rychlé zobrazení) Nastavení obrazu Upraví nastavení obrazu. 18 Kapitola 4 Ovládání monitoru CSWW

25 Ikona Možnosti hlavní nabídky Možnosti v podnabídce Popis Automatické nastavení Automaticky upraví nastavení obrazu. POZNÁMKA: Tuto položku lze použít pouze u vstupního signálu VGA. Kmitočet Minimalizuje jakékoli svislé čáry nebo pruhy na pozadí obrazovky. Úpravou kmitočtu se také změní horizontální nastavení obrazu (jen vstup VGA). Kmitočtová fáze Nastaví zaostření obrazu. Toto nastavení vám umožní odstranit vodorovný šum a vyčistit nebo zaostřit zobrazení písma (jen vstup VGA). Horizontální poloha Upraví umístění obrazu na obrazovce v pravolevém směru. Vertikální poloha Upraví umístění obrazu na obrazovce ve vertikálním směru. Vlastní měřítko Vybere metodu pro formátování informací zobrazených na monitoru. Zvolte: Na celou obrazovku obraz vyplní celou obrazovku a může vypadat zkresleně nebo protaženě z důvodu disproporce šířky a výšky. Vyplnit se zachováním poměru velikost obrazu bude nastavena na celou obrazovku, avšak poměry stran zůstanou zachovány. Ostrost OverDrive (vybrané modely) Zvýraznění kontrastního poměru Upraví vzhled obrázku tak, aby vypadal ostřejší nebo měkčí. Zapíná a vypíná funkci OverDrive. Výchozí nastavení výrobce je Vypnuto. Zapíná a vypíná nastavení DCR. Výchozí nastavení výrobce je vypnuto. DCR automaticky vyvažuje úrovně bílé a černé a poskytuje optimální obraz. Řízení nabídky OSD Upraví polohu nabídky OSD na obrazovce. Horizontální poloha OSD Vertikální poloha OSD Průhlednost nabídky OSD Nastaví umístění nabídky (OSD) na obrazovce do levé nebo pravé polohy. Nastaví umístění nabídky (OSD) na obrazovce do horní nebo dolní polohy. Umožňuje zobrazit současně nabídku OSD i informace, které tato nabídka jinak překrývá. CSWW Použití obrazovkové nabídky OSD 19

26 Ikona Možnosti hlavní nabídky Možnosti v podnabídce Popis Časový limit OSD Nastaví dobu v sekundách, po kterou zůstane nabídka OSD po posledním stisknutí klávesy zobrazena. Výchozí tovární nastavení je 30 sekund. Správa Vybere funkce správy napájení monitoru. Úsporný režim Aktivuje funkci úspory energie (viz Funkce úsporného režimu na stránce 23). Zvolte: Zapnuto Vypnuto Výchozí nastavení výrobce je Zapnuto. Obnovení při zapnutí Obnoví napájení monitoru po neočekávaném odebrání napájení. Zvolte: Zapnuto Vypnuto Výchozí nastavení výrobce je Zapnuto. Zobrazení režimu Při otevření hlavní nabídky OSD zobrazí informace o rozlišení, obnovovací frekvenci a frekvenci na obrazovce. Zvolte: Zapnuto Vypnuto Výchozí nastavení výrobce je Zapnuto. Stav monitoru Při zapnutí monitoru zobrazí provozní stav monitoru. Vyberte místo, kde se má stav zobrazit: Nahoře Uprostřed Dole Vypnuto Výchozí nastavení je Nahoře. Podpora DDC/CI Umožňuje počítači řídit některé funkce nabídky OSD, například Jas, Kontrast a Teplota barev. Zvolte: Zapnuto Vypnuto Výchozí nastavení výrobce je Zapnuto. 20 Kapitola 4 Ovládání monitoru CSWW

27 Ikona Možnosti hlavní nabídky Možnosti v podnabídce Popis Kontrolka napájení Umožňuje zapnout nebo vypnout kontrolku (diodu LED) ve vypínači. Při nastavení na možnost Vypnuto bude kontrolka trvale zhasnutá. Časovač režimu spánku Umožňuje nastavení časovače: Nastavit aktuální čas nastaví aktuální čas v hodinách a minutách. Nastavit čas spánku Nastaví dobu, ve kterou má monitor přejít do režimu spánku. Nastavit čas zapnutí nastaví dobu, kdy se má monitor probudit z režimu spánku. Časovač nastaví, má-li se časovač úsporného režimu zapnout či vypnout; výchozí nastavení je Vypnuto. Ihned uspat okamžitě převede monitor do režimu spánku. Jazyk Vybere jazyk zobrazení nabídky OSD. Výchozí nastavení je Angličtina. Informace Vybere a zobrazí důležité informace o monitoru. Aktuální nastavení Doporučená nastavení Sériové číslo Verze firmwaru Počet hodin Servisní podpora Zobrazí aktuální režim obrazového signálu. Poskytne doporučený režim rozlišení a obnovovací frekvenci pro monitor. Zobrazí sériové číslo monitoru. Sériové číslo je zapotřebí v případě kontaktování technické podpory HP. Zobrazí číslo verze firmwaru monitoru. Zobrazí údaj o celkovém počtu hodin provozu podsvícení. Servis a podporu najdete na stránce: Obnovení výchozích hodnot Vrácení nastavení na výchozí hodnoty. Ovládání zdroje Slouží k výběru video signálu. Výchozí nastavení výrobce seřazené podle priority je DVI, VGA a HDMI. DVI (vybrané modely) HDMI (vybrané modely) Zvolí DVI jako signál vstupního videa. Zvolí HDMI jako signál vstupního videa. CSWW Použití obrazovkové nabídky OSD 21

28 Ikona Možnosti hlavní nabídky Možnosti v podnabídce Popis VGA Zvolí VGA jako signál vstupního videa. Výchozí zdroj Vybere výchozí nebo primární vstupní videosignál, když je monitor připojen ke dvěma aktivním a platným zdrojům videosignálu. Monitor automaticky určí formát videa. Automatické přepnutí zdroje Zapíná a vypíná automatický vstup signálu videa v systému. Výchozí nastavení výrobce je Zapnuto. Konec Zavře obrazovku nabídky OSD. Zjištění stavu monitoru V případě následujících stavů monitoru se na obrazovce zobrazí následující speciální zprávy: Stav monitoru Pokud je monitor zapnutý nebo je změněn vstupní zdrojový signál, zobrazí se tato zpráva na pět sekund. Zpráva ukazuje, který vstup je aktuálně aktivním signálem, stav nastavení zdroje auto-switch (Zapnuto nebo Vypnuto), výchozí zdrojový signál, aktuální přednastavené rozlišení displeje a doporučené přednastavené rozlišení displeje. Vstupní signál mimo rozsah Tato zpráva označuje, že monitor nepodporuje vstupní signál na videokartě, protože jeho rozlišení nebo obnovovací frekvence jsou nastaveny na vyšší hodnoty, než monitor podporuje. Změňte nastavení grafické karty na nižší rozlišení nebo obnovovací frekvenci. Restartujte počítač, aby byla nová nastavení uplatněna. Tlačítko napájení uzamčeno Indikuje, že tlačítko napájení je uzamčeno. Pokud je tlačítko napájení uzamčeno, zobrazí se zpráva Tlačítko napájení uzamčeno. Je-li tlačítko napájení uzamčeno, stiskněte a podržte jej po dobu 10 sekund a odemkněte jeho funkci. Je-li tlačítko napájení odemčeno, stiskněte a podržte jej po dobu 10 sekund a uzamkněte jeho funkci. Monitor přechází do režimu spánku Informuje, že obrazovka přechází do režimu spánku. Zkontrolovat videokabel Informuje, že vstupní videokabel není řádně připojen k počítači nebo k monitoru. 22 Kapitola 4 Ovládání monitoru CSWW

29 Uzamčení nabídky OSD Nabídku OSD lze povolit nebo zakázat stisknutím a podržením tlačítka Nabídka na předním panelu po dobu 10 sekund. Je-li obrazová nabídka OSD uzamčena, zobrazí se po dobu 10 sekund zpráva Uzamčení nabídky OSD. Chcete-li odemknout uzamknutou nabídku OSD, podržte po dobu 10 sekund stisknuté tlačítko Nabídka. Jestliže je nabídka OSD odemknutá, opět podržte po dobu 10 sekund stisknuté tlačítko Nabídka. Zvýraznění kontrastního poměru zapnuto Informuje, že je zapnuto zvýraznění kontrastního poměru DCR. Zvýraznění kontrastního poměru vypnuto Informuje, že zvýraznění kontrastního poměru DCR bylo vypnuto v obrazové nabídce OSD nebo se automaticky vypnulo po změně nastavení hodnot jasu nebo rychlého zobrazení v obrazové nabídce OSD. Chybí vstupní signál Informuje o tom, že monitor nedostává videosignál z počítače prostřednictvím vstupního videokonektoru. Zkontrolujte, zda počítač či zdroj vstupního signálu není vypnutý nebo v režimu úspory energie. Funkce úsporného režimu Pokud je monitor v normálním provozním režimu, kontrolka napájení je svítí bíle nebo zeleně a monitor spotřebovává běžný počet wattů. Informace o spotřebě viz Technické specifikace na stránce 27. Monitor také podporuje režim úspory energie, který je řízen z počítače. Když se monitor nachází v úsporném režimu, je obrazovka monitoru prázdná, podsvětlení je vypnuté, kontrolka napájení svítí oranžově a monitor odebírá minimální příkon. Po probuzení monitoru proběhne krátká doba zahřívání, po které se monitor vrátí do běžného provozního stavu. Stav snížené spotřeby se aktivuje, pokud monitor nedetekuje horizontální signál sync ani vertikální signál sync. Aby tato funkce mohla pracovat, musí být v počítači aktivován režim úspory energie. Pokyny k nastavení funkce úspory energie (někdy označované jako funkce správy napájení) najdete v dokumentaci počítače. POZNÁMKA: Funkce úspory energie fungují pouze při připojení monitoru k počítači vybaveném funkcí úspory energie. CSWW Funkce úsporného režimu 23

30 A Řešení potíží Řešení obecných potíží Následující tabulka obsahuje možné problémy, možné příčiny jednotlivých problémů a doporučené postupy jejich řešení: Problém Kontrolka LED tlačítka napájení nesvítí. Řešení Přesvědčte se, zda je tlačítko napájení zapnuté a zda je napájecí kabel zapojený do uzemněné elektrické zásuvky a do monitoru. V nabídce OSD vyberte možnost Správa a vyberte položku Kontrolka napájení. Zkontrolujte, zda je možnost Kontrolka napájení nastavena na Vypnuto a pokud ano, přepněte ji do režimu Zapnuto. Kontrolka LED zdroje napájení nesvítí. Kontrolka LED zdroje napájení je na zadní straně monitoru vedle konektoru napájecího kabelu. Obrazovka je prázdná. Monitor není napájen. Požádejte autorizovaného prodejce HP, aby vám vyměnil adaptér napájení. Připojte napájecí kabel. Zapněte napájení. Řádně připojte videokabel. Více informací naleznete v kapitole Příprava a použití monitoru na stránce 6. Stisknutím nějaké klávesy na klávesnici nebo pohybem myší vypněte spořič obrazovky. Obraz je rozostřený, nejasný nebo příliš tmavý. Na obrazovce se zobrazuje zpráva Zkontrolujte videokabel. Na obrazovce se zobrazuje zpráva Vstupní signál je mimo rozsah. Obraz je rozmazaný a objevují se duchy a stíny. Nelze nastavit optimální rozlišení monitoru. Stisknutím tlačítka Menu otevřete nabídku OSD a podle potřeby upravte úroveň jasu a kontrastu. Připojte příslušný videokabel (VGA, DVI, nebo HDMI) mezi monitor a počítač. Napájení počítače musí být během připojování videokabelu vypnuté. POZNÁMKA: Vstup HDMI je dostupný jen u vybraných modelů. Restartujte počítač a spusťte jej v nouzovém režimu. Změňte nastavení na podporované hodnoty (viz tabulka v Přednastavené režimy zobrazení na stránce 31). Restartujte počítač, aby se nové nastavení projevilo. Upravte nastavení kontrastu a jasu. Ověřte, zda nepoužíváte prodlužovací kabel nebo přepínač. Společnost HP doporučuje monitor připojit přímo k výstupnímu konektoru grafické karty na zadní straně počítače. Přesvědčte se, zda grafická karta optimální rozlišení podporuje. Přesvědčte se, zda je nainstalovaný nejnovější podporovaný ovladač grafické karty. Nejnovější ovladač grafické karty pro systémy HP a Compaq můžete stáhnout zde: V případě jiných systémů najdete informace na webu dané grafické karty. 24 Dodatek A Řešení potíží CSWW

31 Problém Při zobrazení obsahu s vysokým rozlišením HD je obrazovka prázdná nebo obsahuje obraz s nižším rozlišením. Žádný zvuk. Řešení Zkontrolujte, zda monitor a počítač podporují HDCP. Další informace naleznete v části Podpora HDCP vybrat modely na stránce 11 nebo na Přesvědčte se, zda je zvukový kabel reproduktoru a napájecí kabel USB zapojený přímo do počítače. POZNÁMKA: Externí reproduktory jsou dostupné jen u vybraných modelů. Nefunguje funkce Plug and Play. Aby mohla funkce Plug and Play monitoru správně fungovat, musí počítač a grafická karta obsahovat podporu technologie Plug and Play. Konzultujte záležitost s výrobcem počítače. Zkontrolujte videokabel na monitoru a přesvědčte se, zda nejsou některé kolíky ohnuté. Přesvědčte se, zda jsou ovladače monitoru nainstalované. Další informace naleznete v části Instalace ovladačů na stránce 16. Ovladače monitoru jsou také dostupné na: support. Obraz se chvěje, bliká, případně je zvlněný. Elektrická zařízení, která mohou způsobovat elektrické rušení, přesuňte co nejdále od monitoru. Použijte nejvyšší obnovovací frekvenci, kterou monitor v použitém rozlišení podporuje. V případě použití připojení HDMI není slyšet zvuk. Monitor je trvale v režimu spánku (svítí oranžová kontrolka). Zvukový kabel musí být připojen přímo k externím reproduktorům nebo ke zvukovému přijímači. Mělo by být zapnuto napájení počítače. Grafická karta počítače by měla být pevně usazena v příslušném slotu. Ověřte, zda je videokabel správně připojen k počítači. Zkontrolujte videokabel monitoru a ověřte, zda není žádný pin ohnutý. Zkontrolujte, zda je počítač plně funkční: stiskněte klávesu Caps Lock a ověřte, zda se změnil stav kontrolky Caps Lock na klávesnici. Kontrolka by se měla po stisku klávesy Caps Lock rozsvítit nebo zhasnout. Získání podpory ze stránek hp.com Než se obrátíte na zákaznický servis, podívejte se na technickou podporu HP na: support. Vyberte svou zemi či oblast a pak klikejte na odkazy, které vedou na stránku podpory pro váš monitor. Příprava před telefonátem technické podpoře Pokud nelze vyřešit problém podle rad pro řešení potíží v této části, může být nutné zatelefonovat na středisko technické podpory. Informace o technické podpoře naleznete v tištěné dokumentaci dodané spolu s monitorem. CSWW Získání podpory ze stránek hp.com 25

32 Před voláním si připravte následující informace: Číslo modelu monitoru (umístěné na zadní straně monitoru) Sériové číslo monitoru (umístěné na štítku na zadní straně monitoru nebo po zobrazení údajů OSD v nabídce Informace) Datum zakoupení uvedené na faktuře Okolnosti, za kterých k potížím došlo Zobrazené chybové zprávy Konfigurace hardwaru Název a verze používaného hardwaru a softwaru Umístění výrobního štítku Štítek s parametry produktu na monitoru obsahuje číslo produktu a sériové číslo. Tato čísla budete potřebovat v případě, že kontaktujete společnost HP ohledně svého modelu monitoru. Výrobní štítek se nachází na zadní straně monitoru. 26 Dodatek A Řešení potíží CSWW

33 B Technické specifikace Všechny technické specifikace představují typické parametry získané od výrobců komponent HP; výkon se může lišit směrem nahoru i dolů. LCD monitory HP Tabulka B x/2011s Specifikace Specifikace Typ displeje: Velikost obrazovky: Video vstupy: Aktivní displej TFT LCD 50,8 cm diagonálně VGA a/nebo DVI Naklonění: -5 až +25 Maximální váha (po vybalení): Rozměry (š x h x v): Maximální grafické rozlišení: Optimální grafické rozlišení: 2,636 kg 486,8 x 158,9 x 387,7 mm x 900 při 60 Hz x 900 při 60 Hz Textový režim: 720 x 400 Rozteč pixelů: Vodorovná frekvence: Svislá frekvence: 0,265 x 0,265 mm 24 až 83 khz 50 až 76 Hz Provozní teplota: 5 až 35 C Teplota mimo provoz: -20 až 60 C Provozní vlhkost: 20 až 80 % Vlhkost mimo provoz: 5 až 95 % Provozní nadmořská výška: Skladovací nadmořská výška: Zdroj napájení (adaptér): Zdroj napájení (monitor): Maximální spotřeba el. energie: Běžná spotřeba el. energie: Spotřeba el. energie v režimu spánku: 0 až m 0 až m V stř. (cca), 50/60 Hz 12 V dc, 50/60 Hz 25 W 19,5 W <1 W CSWW LCD monitory HP 27

34 Tabulka B f/2211x Specifikace Specifikace Typ displeje: Velikost obrazovky: Video vstupy: Aktivní displej TFT LCD 54,61 cm diagonálně VGA, DVI a HDMI POZNÁMKA: Vstup HDMI jen pro 2211f Naklonění: -5 až +25 Maximální váha (po vybalení): Rozměry (š x h x v): Maximální grafické rozlišení: Optimální grafické rozlišení: 3,5 kg 519,53 x 159 x 396,3 mm x při 60 Hz x při 60 Hz Textový režim: 720 x 400 Rozteč pixelů: Vodorovná frekvence: Svislá frekvence: 0,248 x 0,248 mm 24 až 94 khz 50 až 76 Hz Provozní teplota: 5 až 35 C Teplota mimo provoz: -20 až 60 C Provozní vlhkost: 20 až 80 % Vlhkost mimo provoz: 5 až 95 % Provozní nadmořská výška: Skladovací nadmořská výška: Zdroj napájení: Maximální spotřeba el. energie: Běžná spotřeba el. energie: Spotřeba el. energie v režimu spánku: 0 až m 0 až m V stř. (cca), 50/60 Hz 28 W 22,5 W <1 W Tabulka B cm/2311f/2311x Specifikace Specifikace Typ displeje: Velikost obrazovky: Video vstupy: Aktivní displej TFT LCD 58,42 cm diagonálně VGA, DVI a HDMI Naklonění: -0 až +25 Maximální váha (po vybalení): 4,3 kg 28 Dodatek B Technické specifikace CSWW

35 Tabulka B cm/2311f/2311x Specifikace (pokračování) Specifikace Rozměry (š x h x v): Maximální grafické rozlišení: Optimální grafické rozlišení: 557,95 x 159,0 x 416,48 mm x při 60 Hz x při 60 Hz Textový režim: 720 x 400 Rozteč pixelů: Vodorovná frekvence: Svislá frekvence: 0,265 x 0,265 mm 24 až 94 khz 50 až 76 Hz Provozní teplota: 5 až 35 C Teplota mimo provoz: -20 až 60 C Provozní vlhkost: 20 až 80 % Vlhkost mimo provoz: 5 až 95 % Provozní nadmořská výška: Skladovací nadmořská výška: Zdroj napájení: Maximální spotřeba el. energie: Běžná spotřeba el. energie: Spotřeba el. energie v režimu spánku: 0 až m 0 až m V stř. (cca), 50/60 Hz 34 W 31 W <1 W Tabulka B x Specifikace Specifikace Typ displeje: Velikost obrazovky: Video vstupy: Aktivní displej TFT LCD 63,5 cm diagonálně VGA, DVI a HDMI Naklonění: -5 až +25 Maximální váha (po vybalení): Rozměry (š x h x v): Maximální grafické rozlišení: Optimální grafické rozlišení: 5,13 kg 604,95 x 184,44 x 442,2 mm x při 60 Hz x při 60 Hz Textový režim: 720 x 400 Rozteč pixelů: Vodorovná frekvence: 0,096 x 0,288 mm 24 až 94 khz CSWW LCD monitory HP 29

36 Tabulka B x Specifikace (pokračování) Specifikace Svislá frekvence: 50 až 76 Hz Provozní teplota: 5 až 35 C Teplota mimo provoz: -20 až 60 C Provozní vlhkost: 20 až 80 % Vlhkost mimo provoz: 5 až 95 % Provozní nadmořská výška: Skladovací nadmořská výška: Zdroj napájení: Maximální spotřeba el. energie: Běžná spotřeba el. energie: Spotřeba el. energie v režimu spánku: 0 až m 0 až m V stř. (cca), 50/60 Hz 40 W 35,2 W <1 W Tabulka B x Specifikace Specifikace Typ displeje: Velikost obrazovky: Video vstupy: Aktivní displej TFT LCD 68,58 cm diagonálně VGA, DVI a HDMI Naklonění: -5 až +25 Maximální váha (po vybalení): Rozměry (š x h x v): Maximální grafické rozlišení: Optimální grafické rozlišení: 5,85 kg 470,93 x 184,44 x 653,95 mm x při 60 Hz x při 60 Hz Textový režim: 720 x 400 Rozteč pixelů: Vodorovná frekvence: Svislá frekvence: 0,3114 x 0,3114 mm 24 až 94 khz 50 až 76 Hz Provozní teplota: 5 až 35 C Teplota mimo provoz: -20 až 60 C Provozní vlhkost: 20 až 80 % Vlhkost mimo provoz: 5 až 95 % Provozní nadmořská výška: 0 až m 30 Dodatek B Technické specifikace CSWW

37 Tabulka B x Specifikace (pokračování) Specifikace Skladovací nadmořská výška: Zdroj napájení: Maximální spotřeba el. energie: Běžná spotřeba el. energie: Spotřeba el. energie v režimu spánku: 0 až m V stř. (cca), 50/60 Hz 35 W 28 W <1 W Přednastavené režimy zobrazení Monitor automaticky rozpoznává mnoho vstupních režimů videa, které budou správně zobrazeny a vycentrovány na obrazovce. Tabulka B x/2011s Výrobní předvolby režimů vstupu videa Předvolba Rozlišení Horizontální frekvence (khz) Vertikální frekvence (Hz) x ,469 59, x ,469 70, x ,879 60, x ,363 60, x ,00 60, x ,98 60, x ,94 59, x ,00 60,00 Tabulka B f / 2211x, 2311cm / 2311f / 2311x, 2511x a 2711x Výrobní předvolby režimů vstupu videa Předvolba Rozlišení Horizontální frekvence (khz) Vertikální frekvence (Hz) x ,469 59, x ,469 70, x ,879 60, x ,363 60, x ,00 60, x ,98 60, x ,94 59,89 CSWW Přednastavené režimy zobrazení 31

38 Tabulka B f / 2211x, 2311cm / 2311f / 2311x, 2511x a 2711x Výrobní předvolby režimů vstupu videa (pokračování) Předvolba Rozlišení Horizontální frekvence (khz) Vertikální frekvence (Hz) x ,29 60, x ,50 60,00 Tabulka B-8 Výrobní předvolby režimů videa HDMI High Definition (vybrané modely) Předvolba Rozlišení HD displeje Rozlišení Horizontální frekvence (khz) Vertikální frekvence (Hz) 1 480p 720 x , p x p 720 x , p x , p x , p x ,25 50 Spuštění uživatelských režimů Signál ovládání videa může někdy vyžadovat režim, který není předvolený, a to těchto případech: Nepoužíváte standardní grafický adaptér. Nepoužíváte režim předvolený ve výrobě. V takové situaci budete pravděpodobně muset upravit parametry obrazovky monitoru pomocí nabídky na obrazovce. Změny je možné provést u některých nebo všech těchto režimů předvolených ve výrobě a lze je uložit do paměti. Monitor automaticky uloží nové nastavení a potom zjistí nový režim stejně, jako je tomu v případě režimu předvoleného ve výrobě. Také lze zadat a uložit alespoň deset uživatelských režimů. Adaptér napájení Tabulka B-9 Adaptér napájení Výrobce Skupina Technologie TPV LiteOn APD, Asian Power Devices, Inc. Delta Číslo modelu ADCP1236 PA TA-LF DA-36N12, DA-50F19 Řada ADP-40DD B 32 Dodatek B Technické specifikace CSWW

39 Kvalita monitoru LCD a zásady týkající se pixelů Monitor LCD používá vysoce přesnou technologii a je vyroben v souladu s přísnými standardy s cílem zaručit bezproblémový výkon. Přesto však může mít obrazovka určité kosmetické kazy, které se projevují jako malé světlé nebo tmavé body. Tyto vady jsou obvyklé u všech obrazovek LCD monitorů používaných v produktech všech výrobců a nejedná se o vady specifické pro monitory LCD. Tyto kazy jsou způsobeny jedním či více vadnými pixely či subpixely. Pixel se skládá z jednoho červeného, jednoho zeleného a jednoho modrého subpixelu. Celý vadný pixel je vždy rozsvícen (světlý bod na tmavém pozadí) nebo vždy zhasnut (tmavý bod na světlém pozadí). První druh je viditelnější. Vadný subpixel (bodová vada) je méně viditelný než celý vadný pixel, je malý a viditelný pouze na určitém pozadí. Při hledání vadných pixelů by měl být monitor prohlížen v běžných provozních podmínkách a běžném provozním režimu s podporovaným rozlišením a obnovovací frekvencí, a to ze vzdálenosti přibližně 50 cm. Očekáváme, že se technologie výroby bude v budoucnu zlepšovat tak, aby displeje obsahovaly méně kosmetických vad. V případě zdokonalení technologie výroby upravíme své pokyny pro monitory. Další informace o zásadách ohledně monitorů LCD a pixelů najdete na webu společnosti HP: Chcete-li na webu společnosti HP najít zásady ohledně pixelů, zadejte do vyhledávacího pole text HP Pixel Policy a stiskněte klávesu Enter. CSWW Kvalita monitoru LCD a zásady týkající se pixelů 33

40 C Agenturní regulační směrnice Směrnice komise FCC Toto zařízení bylo testováno a shledáno vyhovujícím omezením pro digitální zařízení třídy B, podle odstavce 15 pravidel FCC. Tato omezení jsou navržena tak, aby poskytovala dostatečnou ochranu proti rušivému vyzařování při instalaci v domácnosti. Toto zařízení vytváří, používá a může vyzařovat vysokofrekvenční energii. Není-li nainstalováno a používáno přesně podle návodu, může rušit radiokomunikační techniku. Výrobce nezaručuje, že k rušení nedojde při konkrétní instalaci. Pokud je zařízení příčinou rušení příjmu rádia nebo televize, což lze zjistit sledováním vlivu zapnutí a vypnutí zařízení, můžete se pokusit o zamezení rušení pomocí následujících opatření: Přesměrujte nebo přemístěte přijímací anténu. Zvyšte vzdálenost mezi zařízením a přijímačem. Připojte zařízení do zásuvky v jiném elektrickém okruhu, než je zapojen přijímač. Poraďte se s prodejcem nebo se zkušeným rádiovým či televizním technikem. Úpravy Kabely Komise FCC upozorňuje uživatele, že všechny změny či úpravy provedené na tomto zařízení, které nejsou výslovně schváleny společností Hewlett-Packard Company mohou vést ke ztrátě oprávnění k užívání tohoto zařízení. Připojení k tomuto zařízení musí být provedeno prostřednictvím stíněných kabelů s metalickým krytem konektoru RFI/EMI, aby byl zajištěn soulad s pravidly a směrnicemi komise FCC. Prohlášení o shodě pro výrobky označené logem FCC (pouze USA) Toto zařízení splňuje požadavky části 15 pravidel FCC. Provoz je omezen následujícími dvěma podmínkami: 1. Toto zařízení nesmí způsobovat škodlivé rušení. 2. Toto zařízení musí být odolné vůči veškerému okolnímu rušení včetně takového, které může vyvolat nežádoucí účinky. Máte-li dotazy týkající se výrobku, kontaktujte nás na adrese: Hewlett Packard Company P. O. Box , Mail Stop Houston, Texas Nebo telefonicky HP-INVENT ( ) 34 Dodatek C Agenturní regulační směrnice CSWW
