1 Převodové motory \ Průmyslové převodovky \ Elektronika pohonů \ Automatizace pohonů \ Služby MOVIFIT -MC FC Vydání 05/ / CS Návod k obsluze

2 SEW-EURODRIVE Driving the world

3 Obsah 1 Důležitá upozornění Bezpečnostní pokyny Konstrukce zařízení Celková sestava EBOX (elektronika) ABOX (přípojná jednotka) Typové označení MOVIFIT -MC Mechanická instalace Předpisy pro instalaci Přípustná montážní poloha Pokyny pro montáž Centrální otevírací a uzavírací mechanizmus Elektrická instalace Plánování instalace s ohledem na elektromagnetickou kompatibilitu Předpisy pro instalaci Obsazení svorek MOVIFIT -MC Hybridní kabel Uvedení do provozu Průběh uvedení do provozu pro MOVIFIT -MC Uvedení do provozu pro MOVIMOT Uvedení do provozu pro zařízení MOVIFIT -MC se systémem PROFIBUS Diagnostika MOVIFIT -MC se systémem PROFIBUS Technické údaje Označení CE, Aprobace UL a C-Tick Všeobecné technické údaje Všeobecné parametry elektroniky Digitální vstupy Digitální výstupy Rozhraní Rozměrový list MOVIFIT -MC Návod k obsluze MOVIFIT -MC 3

4 1 Důležitá upozornění Návod k obsluze 1 Důležitá upozornění Významy piktogramů Dbejte prosím bezpodmínečně na bezpečnostní upozornění a varování uvedená v tomto dokumentu! Nebezpečí úrazu elektrickým proudem. Možné následky: smrt nebo těžká poranění. Hrozící nebezpečí. Možné následky: smrt nebo těžká poranění. Nebezpečí poranění. Možné následky: lehká nebo drobná poranění. Nebezpečí poškození. Možné následky: poškození zařízení a okolí. Uživatelské tipy a užitečné informace. Dodržení návodu k obsluze je podmínkou pro: bezporuchový provoz uplatnění případných nároků vyplývajících ze záruky Než začnete s pohonem pracovat, přečtěte si proto nejprve návod k obsluze! Návod k obsluze obsahuje důležité servisní pokyny. Uchovávejte jej proto v blízkosti přístroje. Současně platné dokumenty Návod k obsluze "MOVIMOT MM03C až MM3XC" Návod k obsluze "Třífázové motory DR/DT/DV, Asynchronní servomotory CT/CV" Při použití zařízení MOVIMOT v bezpečnostních aplikacích je třeba respektovat doplňující dokumentaci "Bezpečné odpojení pro MOVIMOT Požadavky" a "Bezpečné odpojení pro MOVIMOT Aplikace". V bezpečnostních aplikacích se smí používat pouze komponenty, které byly firmou SEW-EURODRIVE dodány výslovně v provedení pro bezpečnostní aplikace! 4 Návod k obsluze MOVIFIT -MC

5 Důležitá upozornění 1 Použití v souladu s určeným účelem Pohony MOVIFIT a MOVIMOT jsou určeny pro průmyslová zařízení. Odpovídají platným normám a předpisům a splňují požadavky směrnice č. 73/23/EWG pro nízká napětí. Pohon MOVIMOT je pouze v omezené míře vhodný pro použití u zdvihacích zařízení. Technické údaje a informace o přípustných podmínkách v místě použití naleznete na typovém štítku a v tomto návodu k obsluze. Tyto údaje musí být bezpodmínečně dodrženy! Uvedení do provozu (počátek provozu v souladu s předpisy) není možné, dokud není zajištěna shoda stroje se směrnicí o elektromagnetické kompatibilitě 89/336/EWG a shoda koncového produktu se směrnicí 89/392/EWG (s ohledem na EN 60204). Okolní prostředí Je zakázáno (pokud zařízení není pro dané podmínky výslovně určeno): Použití v prostředí s výskytem škodlivých olejů, kyselin, plynů, par, prachu, záření apod. Použití v nestacionárních aplikacích, u kterých vznikají mechanická chvění a rázová zatížení, která přesahují požadavky normy EN Použití v aplikacích, ve kterých má pohon MOVIFIT nebo MOVIMOT plnit bezpečnostní funkce, které zajišt ují ochranu osob a zařízení. Při použití zařízení MOVIMOT v bezpečnostních aplikacích je třeba respektovat doplňující dokumentaci "Bezpečné odpojení pro MOVIMOT Požadavky" a "Bezpečné odpojení pro MOVIMOT Aplikace". V bezpečnostních aplikacích se smí používat pouze komponenty, které byly firmou SEW-EURODRIVE dodány výslovně v provedení pro bezpečnostní aplikace! Použití v oblastech s ochranou proti explozi. Likvidace Tento výrobek obsahuje: železo hliník měď plasty elektronické součástky Jednotlivé části je třeba likvidovat v souladu s platnými předpisy! Návod k obsluze MOVIFIT -MC 5

6 2 Bezpečnostní pokyny 2 Bezpečnostní pokyny Nikdy neinstalujte a neuvádějte do provozu poškozené výrobky. Poškození prosím neprodleně reklamujte u firmy, která zajišt ovala transport. Instalaci, uvedení do provozu a servis smí provádět pouze odborný personál s příslušnou kvalifikací pro prevenci úrazů a s ohledem na platné předpisy (např. EN 60204, VBG 4, DIN-VDE 0100/0113/0160). Ochranná opatření a ochranná zařízení musí vyhovovat platným předpisům (např. EN oder EN 50178). Nutné ochranné opatření: uzemnění pohonů MOVIMOT a MOVIFIT. Zařízení splňuje všechny požadavky na bezpečné oddělení výkonové a elektronické části podle EN Pro zajištění bezpečného oddělení musí všechny připojené obvody rovněž splňovat požadavky na bezpečné oddělení. Před odstraněním měniče MOVIMOT je třeba jej odpojit od sítě. Nebezpečná napětí se mohou vyskytovat až 1 minutu po odpojení od sítě. Před oddělením části MOVIFIT -EBOX (elektronika) od části MOVIFIT -ABOX (přípojná jednotka) je třeba zařízení odpojit od sítě. Nebezpečná napětí se mohou vyskytovat až 5 minut po odpojení od sítě. Před připojením sít ového napětí k pohonu MOVIMOT nebo MOVIFIT je třeba část MOVIFIT -EBOX (elektronika) a všechny měniče MOVIMOT připojit a zašroubovat. Pozor: Spínač údržby odpojuje od sítě pouze měniče MOVIMOT. Svorky pohonu MOVIFIT jsou po vypnutí tohoto spínače stále připojeny k sít ovému napětí. Zhasnutí provozních kontrolek LED a dalších zobrazovacích prvků nemusí znamenat, že je přístroj odpojen od sítě a bez napětí. Mechanické blokování nebo aktivace interních bezpečnostních funkcí zařízení mohou mít za následek zastavení motoru. Odstranění příčiny poruchy nebo reset mohou vést k tomu, že se motor samočinně znovu rozběhne. Pokud to u poháněného stroje není z bezpečnostních důvodů přípustné, je třeba před odstraněním poruchy odpojit měnič MOVIMOT od sítě. Pozor, nebezpečí popálení: Teplota povrchu zařízení MOVIFIT a měniče MOVIMOT (zejména chladicího tělesa) může být během provozu vyšší než 60 C! 6 Návod k obsluze MOVIFIT -MC

7 Konstrukce zařízení Celková sestava 3 3 Konstrukce zařízení 3.1 Celková sestava MOVIFIT -MC Následující obrázek znázorňuje celkovou sestavu zařízení MOVIFIT -MC. [1] Spínač údržby (volitelně) [2] Připojovací technika [3] ABOX 1) (přípojná jednotka) [4] EBOX (elektronická jednotka) [5] Montážní lišta [6] Centrální otevírací a uzavírací mechanizmus [7] Diagnostické rozhraní [6] [5] [7] DI02 DI01 DI00 DI03 DI07 DI06 DI05 DI04 DI15/Do03 DI14/DO02 DI13/DO01 DI12/DO00 DI11 DI10 DI09 DI08 BUS-F SYS-F RUN 24V-S 24V-C [4] MOVIFIT [1] [3] [2] 59204AXX 1) Standardní provedení s kabelovými průchodkami Návod k obsluze MOVIFIT -MC 7

8 3 Konstrukce zařízení EBOX (elektronika) 3.2 EBOX (elektronika) Následující obrázek znázorňuje část MOVIFIT -EBOX (elektronická jednotka): Uzavřená elektronická jednotka s komunikačním rozhraním, vstupy a výstupy Diagnostické kontrolky pro vstupy a výstupy (možnost popisu) komunikaci stav zařízení EBOX X X 59205AXX 8 Návod k obsluze MOVIFIT -MC

9 Konstrukce zařízení ABOX (přípojná jednotka) ABOX (přípojná jednotka) Následující obrázek znázorňuje část MOVIFIT -ABOX (přípojná jednotka): Pasivní jednotka pro techniku připojení Způsob připojení: Standardní provedení se svorkami a kabelovými průchodkami Přepínač DIP S1 pro uzavření sběrnice (pouze PROFIBUS) Přepínač DIP S2 pro adresu sběrnice (pouze PROFIBUS a DeviceNet) ABOX X S1 [1] ON S2 [2] X [3] 59206AXX [1] pouze provedení PROFIBUS [2] pouze provedení PROFIBUS a DeviceNet [3] diagnostické rozhraní pod šroubením Návod k obsluze MOVIFIT -MC 9

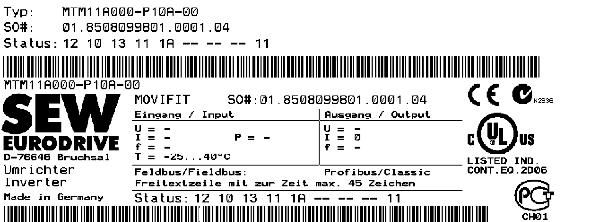

10 3 Konstrukce zařízení Typové označení MOVIFIT -MC 3.4 Typové označení MOVIFIT -MC Příklad typového štítku pro EBOX 59196AXX MT M 11 A P 1 0 A - 00 Provedení EBOX 00 = série A = verze Funkční úroveň 0 = Classic 1 = Technology 2 = System 1 = generace Průmyslová sběrnice P = PROFIBUS Výkon MC 000 = verze MTM (MOVIFIT -MC) Verze A Konstrukční řada 11 = standard Typ zařízení M = MOVIFIT -MC (řízení MOVIMOT ) MT = skupina zařízení MOVIFIT 10 Návod k obsluze MOVIFIT -MC

11 Konstrukce zařízení Typové označení MOVIFIT -MC 3 Příklad typového štítku pro ABOX 59192AXX MT A 12 A S M Provedení ABOX 00 = série Typ spínače údržby 00 = bez otočného regulátoru 01 = s otočným regulátorem (ABB) Provedení spínače údržby M = ochranný spínač motoru s výkonovou ochranou Průmyslová sběrnice 1 = PROFIBUS Konfigurace připojení 01 = svorky a kabelové průchodky pro MOVIFIT -MC Konfigurace připojení S = standardní provedení Fáze napájecího napětí 3 = třífázové (AC) Napájecí napětí 50 = 380 V až 500 V A = verze Konstrukční řada 11 = standard 12 = potravinářský průmysl Typ zařízení A = přípojná skříňka MT = skupina zařízení MOVIFIT Návod k obsluze MOVIFIT -MC 11

12 4 Mechanická instalace Předpisy pro instalaci 4 Mechanická instalace 4.1 Předpisy pro instalaci Zařízení MOVIFIT se smí montovat pouze v poloze uvedené v kapitole "Přípustná montážní poloha" na rovnou, torzně tuhou základovou konstrukci. Pro kabely použijte odpovídající průchodky (případně použijte redukce). Nepoužité kabelové přívody je třeba utěsnit pomocí uzavíracích šroubů. 4.2 Přípustná montážní poloha Následující obrázek znázorňuje přípustnou montážní polohu pro MOVIFIT. MOVIFIT se upevňuje pomocí montážní desky na čtyři šrouby připravené na montážní ploše. Další informace viz Strana AXX 12 Návod k obsluze MOVIFIT -MC

13 Mechanická instalace Pokyny pro montáž Pokyny pro montáž 1. Potřebné otvory pro upevnění čtyř šroubů 1) navrtejte do montážní plochy podle následujícího obrázku: [1] min min [2] [1] Dodržujte minimální montážní vzdálenost, aby bylo možné vyjmout část EBOX z části ABOX [2] Dodržujte minimální montážní vzdálenost, aby bylo možné vypnout spínač údržby 58831AXX 1) Doporučujeme použít šrouby o velikosti M6 a podle druhu podkladu případně vhodné hmoždinky Návod k obsluze MOVIFIT -MC 13

14 4 Mechanická instalace Pokyny pro montáž 2. Zašroubujte do montážní plochy čtyři šrouby. Doporučujeme použít šrouby o velikosti M6 a podle druhu podkladu případně vhodné hmoždinky AXX 3. Část ABOX s montážní deskou nasaďte na šrouby AXX 14 Návod k obsluze MOVIFIT -MC

15 Mechanická instalace Pokyny pro montáž 4 4. Dotáhněte šrouby. Pro snadné upevnění je třeba po nasazení pevně dotáhnout alespoň oba horní šrouby AXX Návod k obsluze MOVIFIT -MC 15

16 4 Mechanická instalace Centrální otevírací a uzavírací mechanizmus 4.4 Centrální otevírací a uzavírací mechanizmus Pro centrální upevňovací šroub je zapotřebí nástrčkový klíč (SW8). Při uzavírání dbejte na to, aby nebyl překročen maximální krouticí moment 5 Nm! Otevření Uzavření 1. EBOX EBOX 1. ABOX ABOX 2. EBOX 2. EBOX ABOX ABOX max. 5 Nm! 58936AXX 58937AXX 16 Návod k obsluze MOVIFIT -MC

17 Elektrická instalace Plánování instalace s ohledem na elektromagnetickou kompatibilitu 5 5 Elektrická instalace 5.1 Plánování instalace s ohledem na elektromagnetickou kompatibilitu Správná volba vedení, správné uzemnění a funkční vyrovnání potenciálů jsou rozhodujícími předpoklady pro úspěšnou instalaci decentrálních pohonů. V zásadě je třeba použít příslušné normy. Navíc je nutno dbát na následující pokyny: Vyrovnání potenciálů Nezávisle na funkčním uzemnění (připojení ochranného vodiče) je třeba zajistit nízkoodporové vysokofrekvenční vyrovnání potenciálů (viz též VDE 0113 nebo VDE 0100 část 540), např. pomocí: plochého spojení kovových součástí zařízení plochých pásků (vysokofrekvenčních pásů) 03643AXX Stínění datových kabelů nesmí být použito pro vyrovnání potenciálů. Datové kabely a napájení 24 V Je třeba pokládat odděleně od kabelů, které mohou způsobit rušení (např. kabely pro řízení magnetických ventilů, přívodní kabely motorů apod.) Spojení mezi pohonem MOVIFIT a měničem MOVIMOT Pro spojení mezi pohonem MOVIFIT a měničem MOVIMOT se doporučuje použít speciální standardizovaný hybridní kabel SEW. Stínění kabelů Musí vykazovat dobré vlastnosti z hlediska elektromagnetické kompatibility (vysoký stupeň odstínění). Nesmí být navrženo pouze jako mechanická ochrana kabelu. Musí být na obou koncích vedení plošně spojeno s kovovým tělesem zařízení (viz také Strana 21 a Strana 22). Další informace naleznete v příručce SEW "Praxe techniky pohonů Elektromagnetická kompatibilita v technice pohonů". Návod k obsluze MOVIFIT -MC 17

18 5 Elektrická instalace Předpisy pro instalaci 5.2 Předpisy pro instalaci Připojení sít ových přívodů Jmenovité napětí a frekvence měniče MOVIMOT musí souhlasit s parametry příslušné sítě. Průřez vedení: minimálně podle vstupního proudu I Netz (viz Technické údaje). Jištění přívodních kabelů instalujte na začátek připojovacího vedení k síti za odbočkou ze sběrné lišty. Používejte pojistky typu D, D0, NH nebo kabelový jistič. Dimenzování ochran musí odpovídat průřezu kabelů. Běžný jistič svodového proudu není možné použít jako ochranné zařízení. Spínače chybového proudu citlivé na každý proud ("typ B") nemohou být použity k ochraně. Při normálním provozu pohonů MOVIMOT mohou vzniknout svodové proudy > 3,5 ma. Podle EN je zapotřebí provést druhé uzemnění (nejméně o průměru přívodních kabelů sítě) paralelně k zemnicímu vodiči přes oddělená připojovací místa. Mohou vzniknout provozní svodové proudy > 3,5 ma. Pro spínání pohonů MOVIMOT je třeba použít ochranné spínací kontakty spotřební kategorie AC-3 podle IEC 158. SEW doporučuje použít v napět ových sítích s neuzemněným nulovým bodem (sítě IT) hlídač izolace využívající měřicí metodu Pulscode. Zamezí se tím chybnému aktivování indikátoru zemního spojení vlivem kapacit měniče vůči zemi. Upozornění pro uzemnění a vyrovnání potenciálů Při uzemňování respektujte následující pokyny. Uvedené obrázky principiálně znázorňují možný postup při montáži: Nepřípustná montáž Doporučení: Montáž s kabelem ukončeným vidlicovým okem Přípustné pro všechny průřezy Montáž s masivním připojovaným vodičem Přípustné pro průřezy maximálně do 2,5 mm 2 M5 [1] 2.5 mm² 57461AXX 57463AXX 57464AXX [1] Vidlicová kabelová koncovka vhodná pro šrouby M5 ochranné země (PE) 18 Návod k obsluze MOVIFIT -MC

19 Elektrická instalace Předpisy pro instalaci 5 Ochranná zařízení Pohony MOVIMOT jsou vybaveny integrovanou ochranou proti přetížení, externí ochranná zařízení nejsou nutná. Výkonový rozvod a ochrana vedení Zařízení MOVIFIT MC je vybaveno integrovanou ochranou vedení pro sít ové přívody k pohonům MOVIMOT. Tato ochrana vedení se realizuje pomocí ochranného spínače motoru typu ABB MS116-12, který je integrován v části ABOX. Spínač chrání nejvýše tři sít ové přívody MOVIMOT zároveň a je určen pro kabely o průřezu 1,5 mm 2 (hybridní kabely SEW). Proto je při konfiguraci třeba dbát na to, aby k připojeným pohonům MOVIMOT nebyl dlouhodobě přiváděn celkový proud vyšší než 12 A. Energetická sběrnice 400 V (max. 6 mm²) MOVIFIT-MC Svorka pro připojení sítě (X1) Ochranný spínač motoru s ochranou vedení, navrženo pro průřez 1,5 mm² (ABB MS116-12, přednastaveno na 12 A) 3x MOVIMOT Síťové přívody pro Hybridní kabel (1,5 mm²) MOVIMOT 1 MOVIMOT 2 MOVIMOT ACS Při konfiguraci energetických sběrnic je třeba v závislosti na sít ové impedanci, délce vedení a přechodových odporech přezkoušet, zda je u sít ových přívodů pohonu MOVIMOT zajištěna ochrana proti zkratu resp. přetížení (podle DIN VDE ). Kromě toho je třeba respektovat technické údaje a charakteristiky ochranného spínače motoru. Technické údaje pro MS je možné obdržet u ABB. Návod k obsluze MOVIFIT -MC 19

20 5 Elektrická instalace Předpisy pro instalaci Přípustný průřez připojovacích kabelů a proudová zatížitelnost svorek Parametry svorek X1 / X20 X7 / X8 / X9 X25 / X 29 / X30 / X35 / X45 / X71 / X81 / X91 Připojovací průřez (mm 2 ) 0,2 mm 2 6 mm 2 0,08 mm 2 4 1) mm 2 0,08 mm 2 2,5 1) mm 2 Připojovací průřez (AWG) Proudová zatížitelnost (max. trvalý proud) AWG 24 - AWG 10 AWG 28 - AWG 12 1) AWG 28 AWG 14 1) 30 A 20 A 10 A 1) Při použití koncových objímek žil se redukuje maximálně použitelný průměr o jeden stupeň (z.b.2,5mm 2 1,5 mm 2 ) Ukončovací objímky žil Používejte objímky konců žil bez izolačních límců (DIN část 1, materiál E-CU). Ovládání svorek Svorky X1 a X20 Připojení vodiče bez šroubováku 1) Připojení vodiče pomocí šroubováku 2) AXX 57977AXX 1) Jednožilové vodiče a flexibilní vodiče s koncovými objímkami žil je možné nejméně do dvou stupňů průřezu pod hodnotou jmenovitého průřezu zasouvat přímo (bez nářadí). 2) Při připojování neupraveného flexibilního vodiče nebo vodiče o malém průřezu, kdy není přípustné přímé zasunutí, je třeba pro otevření pružiny svorky zasunout šroubovák do manipulačního otvoru. Svorky X7 / X71 / X8 / X81 / X9 / X91 / X29 / X45 / X25 / X30 / X31 / X35 1) ) U těchto svorek se připojení provádí nezávisle na typu vodiče vždy pomocí šroubováku AXX 20 Návod k obsluze MOVIFIT -MC

21 Elektrická instalace Předpisy pro instalaci 5 Připojení vodiče PROFIBUS v zařízení MOVIFIT Při instalaci podle standardu PROFIBUS prosím respektujte následující směrnice vydané Organizací uživatelů standardu PROFIBUS (internet: "Směrnice pro instalaci PROFIBUS-DP/FMS", objednací číslo (německy) resp (anglicky) "PROFIBUS Doporučení pro montáž", objednací číslo (německy) resp (anglicky) Stínění kabelu ve vedení PROFIBUS je třeba pokládat následujícím způsobem: 58986AXX Při odpojení části EBOX (elektronická jednotka) od části ABOX (přípojná jednotka) se PROFIBUS nepřeruší. Návod k obsluze MOVIFIT -MC 21

22 5 Elektrická instalace Předpisy pro instalaci Připojení hybridního kabelu MOVIMOT Pro spojení mezi pohonem MOVIFIT a měničem MOVIMOT se doporučuje použít speciální, vhodně opláštěný a standardně prefabrikovaný hybridní kabel SEW (viz Strana 29). Stínění hybridního kabelu musí být v části ABOX zařízení MOVIFIT zajištěno pomocí stínicích plechů následujícím způsobem: ABOX 58988AXX 22 Návod k obsluze MOVIFIT -MC

23 Elektrická instalace Předpisy pro instalaci 5 Instalace ve výškách nad 1000 m n. m. Pohony MOVIFIT a MOVIMOT se sít ovým napětím 380 až 500 V je možné při splnění následujících okrajových podmínek instalovat v nadmořských výškách od 1000 m do max m: Dlouhodobý jmenovitý výkon se kvůli omezenému chlazení ve výškách nad 1000 m snižuje (viz návod k použití pro zařízení MOVIMOT ). Vzdušné vzdálenosti a cesty svodových proudů jsou od nadmořské výšky 2000 m dostatečné pro přepět ovou třídu 2. Jestliže je pro instalaci požadována přepět ová třída 3, je třeba pomocí externí přepět ové ochrany zajistit, aby špičky přepětí nepřesahovaly hodnotu 2,5 kv (fáze-fáze a fáze-země). Pokud je požadováno bezpečné elektrické odpojení, musí být ve výškách nad 2000 m n. m. realizováno mimo vlastní zařízení (Bezpečné elektrické odpojení podle EN resp. EN 60204). Přípustné jmenovité napětí sítě, které v nadmořských výškách do 2000 m n. m. činí 3 x 500 V, se snižuje o 6 V na každých 100 m výšky maximálně na 3 x 380 V ve výšce 4000 m n. m. Zkouška zapojení Aby nemohlo dojít ke zranění osob nebo poškození strojů a zařízení kvůli chybě zapojení, je třeba před prvním připojením napětí zapojení následujícím způsobem zkontrolovat: Všechny elektronické jednotky (EBOX) odpojte od přípojných jednotek (ABOX) Všechny pohony MOVIMOT odpojte od pohonu MOVIFIT Proveďte zkoušku izolace zapojení podle platných národních norem. Překontrolujte uzemnění. Překontrolujte izolaci mezi sít ovým vedením a vedením 24 V DC. Překontrolujte izolaci mezi sít ovým a komunikačním vedením. Překontrolujte polaritu mezi vedením 24 V DC. Překontrolujte polaritu komunikačních vedení. Překontrolujte sled fází. Zajistěte vyrovnání potenciálů mezi zařízeními MOVIFIT Po zkoušce zapojení Všechny elektronické jednotky (EBOX) zasuňte a zašroubujte Všechny pohony MOVIMOT opět spojte se zařízením MOVIFIT Nepoužité kabelové průchodky a přípojky utěsněte Návod k obsluze MOVIFIT -MC 23

24 5 Elektrická instalace Obsazení svorek MOVIFIT -MC 5.3 Obsazení svorek MOVIFIT -MC X X X X X81 X X20 X X X30 S2 S X31 X9 X X X AXX Sít ová svorka (energetická sběrnice) Č. Název Funkce X1 1 PE Sít ová přípojka PE (IN) 2 L1 Sít ová přípojka fáze L1 (IN) 3 L2 Sít ová přípojka fáze L2 (IN) 4 L3 Sít ová přípojka fáze L3 (IN) 11 PE Sít ová přípojka PE (OUT) 12 L1 Sít ová přípojka fáze L1 (OUT) 13 L2 Sít ová přípojka fáze L2 (OUT) 14 L3 Sít ová přípojka fáze L3 (OUT) Napájecí svorka 24 V (energetická sběrnice 24 V) Č. Název Funkce X20 1 FE Funkční zem (IN) 2 +24V_C Napájení +24 V trvalé napětí (IN) 3 0V24_C Vztažný potenciál 0V24 trvalé napětí (IN) 4 FE Funkční zem (IN) 5 +24V_S Napájení +24 V zapojeno (IN) 6 0V24_S Vztažný potenciál 0V24 zapojeno (IN) 11 FE Funkční zem (OUT) V_C Napájení +24 V trvalé napětí (OUT) 13 0V24_C Vztažný potenciál 0V24 trvalé napětí (OUT) 14 FE Funkční zem (OUT) V_S Napájení +24 V zapojeno (OUT) 16 0V24_S Vztažný potenciál 0V24 zapojen (OUT) 24 Návod k obsluze MOVIFIT -MC

25 Elektrická instalace Obsazení svorek MOVIFIT -MC 5 X X X X X81 X X20 X X X30 S2 S X31 X9 X X X AXX Připojovací svorka MOVIMOT (Připojení pohonu MOVIMOT přes hybridní kabel) Č. Název Funkce MOVIMOT X7 1 PE Přípojka PE MOVIMOT 1 2 L1_MM1 Fáze L1 MOVIMOT 1 3 L2_MM1 Fáze L2 MOVIMOT 1 4 L3_MM1 Fáze L3 MOVIMOT 1 X71 1 0V24_MM Vztažný potenciál 0V24 MOVIMOT RS-_MM1 Spojení RS-485 MOVIMOT 1, svorka RS - 3 RS+_MM1 Spojení RS-485 MOVIMOT 1, svorka RS + 4 0V24_MM Vztažný potenciál 0V24 MOVIMOT V_MM Napájení +24 V MOVIMOT 1..3 X8 1 PE Přípojka PE MOVIMOT 2 2 L1_MM2 Fáze L1 MOVIMOT 2 3 L2_MM2 Fáze L2 MOVIMOT 2 4 L3_MM2 Fáze L3 MOVIMOT 2 X81 1 0V24_MM Vztažný potenciál 0V24 MOVIMOT RS-_MM2 Spojení RS-485 MOVIMOT 2, svorka RS - 3 RS+_MM2 Spojení RS-485 MOVIMOT 2, svorka RS + 4 0V24_MM Vztažný potenciál 0V24 MOVIMOT V_MM Napájení +24 V MOVIMOT 1..3 X9 1 PE Přípojka PE MOVIMOT 3 2 L1_MM3 Fáze L1 MOVIMOT 3 3 L2_MM3 Fáze L2 MOVIMOT 3 4 L3_MM3 Fáze L3 MOVIMOT 3 X91 1 0V24_MM Vztažný potenciál 0V24 MOVIMOT RS-_MM3 Spojení RS-485 MOVIMOT 3, svorka RS - 3 RS+_MM3 Spojení RS-485 MOVIMOT 3, svorka RS + 4 0V24_MM Vztažný potenciál 0V24 MOVIMOT V_MM Napájení +24 V MOVIMOT 1..3 Návod k obsluze MOVIFIT -MC 25

26 5 Elektrická instalace Obsazení svorek MOVIFIT -MC X7 X X X X8 X X X X29 X X X30 S2 S X X X AXX Rozvodná svorka 24V (pro rozvod napájecího napětí k pohonům MOVIMOT a k doplňkové kartě) Č. Název Funkce X V_C Napájení +24 V trvalé napětí (přemostěno svorkou X20/2) 2 +24V_S Napájení +24 V zapojeno (přemostěno svorkou X20/5) 3 +24V_P Napájení +24 V pro MOVIMOT, přívod 4 +24V_O Napájení +24 V pro doplňkovou kartu, přívod 5 0V24_C Vztažný potenciál 0V24 trvalé napětí (přemostěno svorkou X20/3) 6 0V24_S Vztažný potenciál 0V24 zapojeno (přemostěno svorkou X20/6) 7 0V24_P Vztažný potenciál 0V24 pro MOVIMOT, přívod 8 0V24_O Vztažný potenciál 0V24 pro doplňkovou kartu, přívod Vstupní/výstupní svorka pro doplňkovou kartu (připojení senzorů a aktorů) Č. Název Funkce X45 1 až 5 rezervováno 11 až 15 rezervováno 21 až 25 rezervováno 31 až 35 rezervováno 26 Návod k obsluze MOVIFIT -MC

27 Elektrická instalace Obsazení svorek MOVIFIT -MC 5 X X X X20 X X X81 X X X X X30 S2 S X X X AXX Vstupní/výstupní svorka (připojení senzorů + aktorů) Č. Název Funkce X25 1 DI0 Binární vstup DI0 (spínací signál) 2 DI2 Binární vstup DI2 (spínací signál) 3 DI4 Binární vstup DI4 (spínací signál) 4 DI6 Binární vstup DI6 (spínací signál) 5 DI8 Binární vstup DI8 (spínací signál) 6 DI10 Binární vstup DI10 (spínací signál) 7 DI12 / DO00 Binární výstup DO00 resp. binární vstup DI12 (spínací signál) 8 DI14 / DO02 Binární výstup DO02 resp. binární vstup DI14 (spínací signál) 11 DI1 Binární vstup DI1 (spínací signál) 12 DI3 Binární vstup DI3 (spínací signál) 13 DI5 Binární vstup DI5 (spínací signál) 14 DI7 Binární vstup DI7 (spínací signál) 15 DI9 Binární vstup DI9 (spínací signál) 16 DI11 Binární vstup DI11 (spínací signál) 17 DI13/DO01 Binární výstup DO01 resp. binární vstup DI13 (spínací signál) 18 DI15/DO03 Binární výstup DO03 resp. binární vstup DI15 (spínací signál) 21 VO24_I Napájení senzoru +24 V pro skupinu I (DI0 - DI3), z +24 V C 22 VO24_I Napájení senzoru +24 V pro skupinu I (DI0 - DI3), z +24 V C 23 VO24_II Napájení senzoru +24 V pro skupinu II (DI4 - DI7), z +24 V C 24 VO24_II Napájení senzoru +24 V pro skupinu II (DI4 - DI7), z +24 V C 25 VO24_III Napájení senzoru +24 V pro skupinu III (DI8 - DI11), z +24 V C 26 VO24_III Napájení senzoru +24 V pro skupinu III (DI8 - DI11), z +24 V C 27 VO24_IV Napájení senzoru +24 V pro skupinu IV (DI12 - DI15), z +24 V S 28 VO24_IV Napájení senzoru +24 V pro skupinu IV (DI12 - DI15), z +24 V S 31 0V24_C Vztažný potenciál 0V24 pro senzory 32 0V24_C Vztažný potenciál 0V24 pro senzory 33 0V24_C Vztažný potenciál 0V24 pro senzory 34 0V24_C Vztažný potenciál 0V24 pro senzory 35 0V24_C Vztažný potenciál 0V24 pro senzory 36 0V24_C Vztažný potenciál 0V24 pro senzory 37 0V24_S Vztažný potenciál 0V24 pro aktory, resp. senzory skupiny IV 38 0V24_S Vztažný potenciál 0V24 pro aktory, resp. senzory skupiny IV Návod k obsluze MOVIFIT -MC 27

28 5 Elektrická instalace Obsazení svorek MOVIFIT -MC X X X X20 X9 X X X X X X X30 S2 S X X X AXX Svorky sběrnice (komunikační spojení) Č. Název Funkce X30 1 A_IN Vedení PROFIBUS A - příchozí 2 B_IN Vedení PROFIBUS B - příchozí 3 0V5_PB Vztažný potenciál 0V5 pro PROFIBUS (pouze pro účely měření!) X31 1 A_OUT Vedení PROFIBUS A - odchozí 2 B_OUT Vedení PROFIBUS B - odchozí 3 +5V_PB Výstup +5V PROFIBUS (pouze pro účely měření!) X35 1) 1 CAN_GND Vztažný potenciál 0-V SBUS (CAN) 2 CAN_H SBUS CAN_H 3 CAN_L SBUS CAN_L 4 +24V_C_PS Napájení +24 V trvalé napětí pro periferní zařízení 5 0V24_C Vztažný potenciál 0V24 trvalé napětí pro periferní zařízení (přemostěno svorkou X20/3) 1) Svorky "X35-1" až "X35-5" je možné použít pouze ve spojení s funkční úrovní "Technology" nebo "System". Diagnostika (zdířka RJ10) Č. Název Funkce X V Napájení 5 V 2 RS+ Diagnostické rozhraní RS485 3 RS- Diagnostické rozhraní RS V5 Vztažný potenciál 0 V pro RS Návod k obsluze MOVIFIT -MC

29 Elektrická instalace Hybridní kabel Hybridní kabel Přehled Pro spojení pohonů MOVIFIT -MC a MOVIMOT jsou k dispozici hybridní kabely. Následující tabulka znázorňuje přehled dostupných hybridních kabelů: MOVIFIT Hybridní kabel Délka Typ kabelu Pohon MOVIFIT -MC Objednací číslo: proměnný B MOVIMOT s konektorem AMA6 Objednací číslo: proměnný B MOVIMOT s konektorem AMD6 Objednací číslo: proměnný B MOVIMOT s konektorem APG6 Objednací číslo: proměnný B MOVIMOT s kabelovými šroubeními Objednací číslo: (svazek hybridních kabelů) 30 m B MOVIMOT s kabelovými šroubeními Objednací číslo: (svazek hybridních kabelů) 100 m B MOVIMOT s kabelovými šroubeními Návod k obsluze MOVIFIT -MC 29

30 5 Elektrická instalace Hybridní kabel Připojení hybridního kabelu s konektorem Tabulka znázorňuje zapojení následujících hybridních kabelů: Objednací číslo Objednací číslo Objednací číslo Připojovací svorka MOVIFIT -MC Hybridní kabel MOVIMOT -1 MOVIMOT -2 MOVIMOT -3 Barva vodiče/popis X7/1 X8/1 X9/1 žluto-zelená X7/2 X8/2 X9/2 černá / L1 X7/3 X8/3 X9/3 černá / L2 X7/4 X8/4 X9/4 černá / L3 X71/1 X81/1 X91/1 bílá/0v X71/2 X81/2 X91/2 zelená / RS- X71/3 X81/3 X91/3 oranžová / RS+ X71/4 X81/4 X91/4 bílá/0v X71/5 X81/5 X91/5 červená/24v Vnitřní stínění (2x) se pokládají přes stínicí Konec stínění plechy v části MOVIFIT ABOX (viz Strana 22). Dbejte na uvolnění směru otáčení Na zařízení MOVIMOT překontrolujte, zda je uvolněn požadovaný směr otáčení: 24V 24V L R L R oba směry otáčení jsou uvolněny je uvolněno pouze otáčení vpravo zadání žádaných hodnot pro otáčení vlevo vede k zastavení pohonu 24V 24V L R L R je uvolněno pouze otáčení vlevo zadání žádaných hodnot pro otáčení vpravo vede k zastavení pohonu pohon je zablokován, resp. zastaven 30 Návod k obsluze MOVIFIT -MC

31 Elektrická instalace Hybridní kabel 5 Připojení hybridního kabelu bez konektoru Tabulka znázorňuje zapojení následujících hybridních kabelů: Objednací číslo Objednací číslo Objednací číslo Připojovací svorka MOVIFIT -MC Hybridní kabel Připojovací svorka MOVIMOT -1 MOVIMOT -2 MOVIMOT -3 Barva vodiče/popis MOVIMOT X7/1 X8/1 X9/1 žluto-zelená Svorka PE X7/2 X8/2 X9/2 černá/l1 L1 X7/3 X8/3 X9/3 černá/l2 L2 X7/4 X8/4 X9/4 černá/l3 L3 X71/1 X81/1 X91/1 bílá/0v Hmotnost X71/2 X81/2 X91/2 zelená/rs- RS- X71/3 X81/3 X91/3 oranžová/rs+ RS+ X71/4 X81/4 X91/4 bílá/0v Hmotnost X71/5 X81/5 X91/5 červená/24v 24 V Vnitřní stínění (2x) se pokládají přes stínicí plechy v části MOVIFIT ABOX (viz Strana 22). Konec stínění Svorka PE Dbejte na uvolnění směru otáčení Na zařízení MOVIMOT překontrolujte, zda je uvolněn požadovaný směr otáčení: 24V 24V L R L R oba směry otáčení jsou uvolněny je uvolněno pouze otáčení vpravo zadání žádaných hodnot pro otáčení vlevo vede k zastavení pohonu 24V 24V L R L R je uvolněno pouze otáčení vlevo zadání žádaných hodnot pro otáčení vpravo vede k zastavení pohonu pohon je zablokován, resp. zastaven Návod k obsluze MOVIFIT -MC 31

32 6 I 0 Uvedení do provozu Průběh uvedení do provozu pro MOVIFIT -MC 6 Uvedení do provozu 6.1 Průběh uvedení do provozu pro MOVIFIT -MC V následující kapitole je popsáno uvedení do provozu pro pohon MOVIFIT -MC v kombinaci s pohony MOVIMOT. Podle funkční úrovně pohonu MOVIFIT 1) je třeba při parametrizaci a konfiguraci průmyslové sběrnice dbát na další dokumentaci. Následující tabulky přehledně zobrazují postup uvádění do provozu pro zařízení MOVIFIT -MC a odkazují na doplňující dokumenty: MOVIMOT MOVIFIT -MC Parametrizace Konfigurace průmyslové sběrnice Funkční úroveň Classic PROFIBUS Technology PROFIBUS System PROFIBUS 1. Uvedení do provozu MOVIMOT viz Strana 33 a návod k obsluze pro MOVIMOT viz Strana 33 a návod k obsluze pro MOVIMOT viz Strana 33 a návod k obsluze pro MOVIMOT 2. Uvedení do provozu MOVIFIT -MC 3. Parametrizace 58971ACS 4. Konfigurace průmyslové sběrnice viz Strana 34 Příručka "MOVIFIT funkční úroveň Classic" viz Strana 34 Příručka "MOVIFIT funkční úroveň Technology" viz Strana 34 Příručka "Parametrizační a diagnostický nástroj MOVIVISION " Příručka "MOVIFIT funkční úroveň System" Pro funkční úroveň "Technology" je navíc možné: 5. Programování a použití aplikací pohonu Příručka "Programování MOVI-PLC v editoru PLC" Příručka "Knihovny MPLCMotion_MC07 a MPLCMotion_MM pro MOVI-PLC " 1) Funkční úroveň označuje rozsah funkcí softwaru přiřazeného zařízením MOVIFIT z hlediska obsluhy, řízení a diagnostiky. Další informace naleznete v systémovém popisu zařízení MOVIFIT a v příslušných příručkách. 32 Návod k obsluze MOVIFIT -MC

33 Uvedení do provozu Uvedení do provozu pro MOVIMOT I Uvedení do provozu pro MOVIMOT 1. Zkontrolujte správné zapojení všech připojených zařízení MOVIMOT. 2. Přepínače DIP S1/1 na všech řízených měničích MOVIMOT přepněte do polohy ON (= adresa 1) ON ON S AXX 3. Pomocí potenciometru žádaných hodnot f1 nastavte na měniči MOVIMOT maximální otáčky. Při provozu s pohonem MOVIFIT -MC musí být potenciometr žádaných hodnot f1 nastaven vždy na hodnotu "10" nebot jinak není možné správně kalibrovat zadávání žádaných hodnot. f1 f1 4. Znovu nasaďte uzavírací šroub víka zařízení MOVIMOT (s těsněním). 5. Nastavte minimální frekvenci f min pomocí přepínače f AXX Funkce Nastavení Poloha přepínače Minimální frekvence f min [Hz] Pokud není rampa zadána v zařízení MOVIFIT (2 PD), zadejte čas rampy pomocí přepínače t1 na měniči MOVIMOT. Časy rampy jsou odvozeny od intervalu žádaných hodnot, který činí 50 Hz Funkce Nastavení Poloha přepínače Čas rampy t1 [s] 0,1 0,2 0,3 0,5 0, Nasaďte frekvenční měnič MOVIMOT a našroubujte jej. Návod k obsluze MOVIFIT -MC 33

34 6 I 0 Uvedení do provozu Uvedení do provozu pro zařízení MOVIFIT -MC se systémem PROFIBUS 6.3 Uvedení do provozu pro zařízení MOVIFIT -MC se systémem PROFIBUS 1. Zkontrolujte správné zapojení zařízení MOVIFIT. 2. Nastavte adresu PROFIBUS pomocí přepínače DIP S2 na zařízení MOVIFIT (ABOX). Nastavení adresy sběrnice PROFIBUS se provádí pomocí přepínačů DIP 1 až 7. S1 ON [2] 2 6 x 0 = x 0 = x 1 = x 0 = x 0 = x 0 = x 1 = 1 [1] AXX [1] příklad: adresa 17 [2] přepínač 8 = rezervováno Adresy 1 až 125: platná adresa Adresy 0, 126, 127: nejsou podporovány Následující tabulka znázorňuje na příkladu adresy 17, jakým způsobem se pro libovolnou adresu sběrnice zjistí nastavení přepínačů DIP. Výpočet Zbytek Poloha přepínače DIP Váha 17 / 2 = 8 1 DIP 1 = ON 1 8 / 2 = 4 0 DIP 2 = OFF 2 4 / 2 = 2 0 DIP 3 = OFF 4 2 / 2 = 1 0 DIP 4 = OFF 8 1 / 2 = 0 1 DIP 5 = ON 16 0 / 2 = 0 0 DIP 6 = OFF 32 0 / 2 = 0 0 DIP 7 = OFF Uzavření sběrnice připojte u řetězce MOVIFIT k poslednímu prvku sběrnice. Pokud se zařízení MOVIFIT nachází na konci segmentu PROFIBUS, provádí se připojení k síti PROFIBUS pouze pomocí příchozího vedení PROFIBUS. Aby nemohlo docházet k poruchám systému sběrnice vlivem reflexí a podobných jevů, je třeba segment sběrnice PROFIBUS zakončit u fyzicky prvního a posledního prvku pomocí zakončovacích odporů. Zakončovací odpory sběrnice jsou již připojeny k části MOVIFIT ABOX a je možné je aktivovat pomocí přepínače S1 (viz následující obrázek). Uzavření sběrnice ON = zapnuto Uzavření OFF = vypnuto Výrobní nastavení S1 S1 ON 1 ON 1 34 Návod k obsluze MOVIFIT -MC

35 Uvedení do provozu Uvedení do provozu pro zařízení MOVIFIT -MC se systémem PROFIBUS I 0 6 Princip funkce uzavíracího přepínače sběrnice Uzavření sběrnice ON = zapnuto Uzavření OFF = vypnuto Přepínač Uzavření sběrnice ZAP Přepínač Uzavření sběrnice ZAP VYP VYP Příchozí kabel Odchozí kabel Příchozí kabel Odchozí kabel 57271ACS 57272ACS Při odpojení části EBOX (elektronická jednotka) od části ABOX (přípojná jednotka) se PROFIBUS nepřeruší. 4. Nasaďte část MOVIFIT -EBOX na ABOX a proveďte uzavření. 5. Připojte napájecí napětí 24 V-C a 24 V-S. Příslušné kontrolky musí nyní svítit zeleně. Návod k obsluze MOVIFIT -MC 35

36 7 Diagnostika MOVIFIT -MC se systémem PROFIBUS 7 Diagnostika 7.1 MOVIFIT -MC se systémem PROFIBUS Zařízení MOVIFIT je pro indikaci provozních stavů vybaveno několika kontrolkami (světelnými diodami): DI07 DI06 DI05 DI04 DI03 DI02 DI01 DI00 BUS-F SYS-F DI15/Do03 DI14/DO02 DI13/DO01 DI12/DO00 DI11 DI10 DI09 DI08 RUN 24V-S 24V-C MOVIFIT 58943AXX Stavy kontrolek "DI.." resp. "DO.." Následující tabulka znázorňuje stavy kontrolek "DI.." resp. "DO..: Kontrolka Stav Význam Odstranění chyby DI00 až DI15 DO00 až DO03 ŽLUTÁ NESVÍTÍ Vstupní signál na binárním vstupu DI.. je připojený. Vstupní signál na binárním vstupu DI.. chybí resp. má hodnotu "0". ŽLUTÁ Výstup DO.. je zapojen. - NESVÍTÍ Výstup DO.. logická "0" Stavy kontrolky "SYS-F" Následující tabulka znázorňuje stavy kontrolky "SYS-F": SYS-F BUS-F RUN Funkční úroveň C T S nesvítí x x Význam Normální provozní stav. Probíhá výměna dat mezi zařízením MOVIFIT a připojenými systémy pohonů (MOVIMOT ). červená x x Zařízení MOVIFIT není schopno výměny dat s podřízenými pohony MOVIMOT (1..3). Zařízení MOVIFIT indikuje chybový stav. červená nesvítí nesvítí MOVIFIT - chyba inicializace Odstranění chyby - Zkontrolujte zapojení rozhraní RS-485 mezi zařízením MOVIFIT a připojenými pohony MOVIMOT a napájecí napětí pohonů MOVIMOT. Odstraňte příčinu chyby a následně potvrďte přes PROFIBUS. Přesnou diagnostiku chyb umožňuje systém MOVIVISION. Chybné rozpoznání karty Znovu zapněte zařízení MOVIFIT. Při opakovaném výskytu chyby vyměňte EBOX. 36 Návod k obsluze MOVIFIT -MC

37 Diagnostika MOVIFIT -MC se systémem PROFIBUS 7 SYS-F BUS-F RUN Funkční úroveň C T S Význam Odstranění chyby bliká červeně bliká žlutě x x Není nahrán žádný aplikační program Zařízení MOVIFIT indikuje chybový stav, příčina chyby již byla odstraněna. x x Aplikační program PLC je zastaven. Nahrajte aplikační program a v případě potřeby restartujte integrované řízení PLC. Potvrďte chybové hlášení přes systém PROFIBUS. Přesnou diagnostiku chyb umožňuje systém MOVIVISION. Překontrolujte aplikační program pomocí systému MOVITOOLS MotionStudio případě potřeby restartujte integrované řízení PLC. X libovolný stav platí pro označenou funkční úroveň C = funkční úroveň "Classic" T = funkční úroveň "Technology" S = funkční úroveň "System" Stavy kontrolky "BUS-F" Následující tabulka znázorňuje stavy kontrolky "BUS-F": SYS-F BUS-F RUN Funkční úroveň C T S Význam x nesvítí zelená MOVIFIT provádí výměnu dat s masterem DP (Data Exchange). x bliká červeně zelená x červená zelená Rozpoznává se přenosová rychlost. Zařízení MOVIFIT však nepřijímá žádnou komunikaci z DP masteru. Zařízení MOVIFIT nebylo v DP masteru nakonfigurováno, resp. bylo nakonfigurováno chybně. Výpadek spojení s DP masterem. Zařízení MOVIFIT nerozpozná přenosovou rychlost. Přerušení sběrnice DP master je mimo provoz Odstranění chyby - Zkontrolujte konfiguraci DP masteru Překontrolujte, zda jsou všechny moduly, které byly nastaveny v konfiguraci, přípustné pro použitou variantu zařízení MOVIFIT (MC, FC, SC). Překontrolujte připojení zařízení MOVIFIT na systém PROFIBUS DP. Překontrolujte DP master Překontrolujte veškeré kabely ve vaší síti PROFIBUS DP. X libovolný stav platí pro označenou funkční úroveň C = funkční úroveň "Classic" T = funkční úroveň "Technology" S = funkční úroveň "System" Návod k obsluze MOVIFIT -MC 37

38 7 Diagnostika MOVIFIT -MC se systémem PROFIBUS Stavy kontrolek "24V-C" a "24V-S" Následující tabulka znázorňuje stavy kontrolek "24V-C" a "24V-S": Kontrolka Stav Význam Odstranění chyby 24V-C zelená Trvalé napětí 24 V-C je připojeno. - nesvítí Trvalé napětí 24 V-C není připojené. Překontrolujte napájení 24 V-C. 24V-S zelená Napětí aktoru 24V-S je připojené. - nesvítí Napětí aktoru 24 V-S není připojené. Překontrolujte napájení 24V-S. Stavy kontrolky "RUN" Následující tabulka znázorňuje stavy kontrolky "RUN": SYS-F BUS-F RUN Funkční úroveň C T S x x nesvítí x x zelená nesvítí nesvítí zelená x x bliká zeleně x x žlutá x x červená Význam Zařízení MOVIFIT není připraveno k provozu. Chybí napájecí napětí 24 V DC Hardware modulu MOVIFIT je v pořádku. Řádný provoz zařízení MOVIFIT. MOVIFIT provádí výměnu dat s masterem DP (Data Exchange) a se všemi podřazenými systémy pohonů. Nastavená adresa PROFIBUS je nulová nebo vyšší než 125. Zařízení MOVIFIT je ve fázi inicializace. Odstranění chyby Překontrolujte napájecí napětí 24 V DC. Znovu zapněte zařízení MOVIFIT. Při opakovaném výskytu chyby vyměňte EBOX. - - Překontrolujte nastavenou adresu PROFIBUS v části MOVIFIT -ABOX. - Interní chyba přístroje Znovu zapněte zařízení MOVIFIT. Při opakovaném výskytu chyby vyměňte EBOX. X libovolný stav platí pro označenou funkční úroveň C = funkční úroveň "Classic" T = funkční úroveň "Technology" S = funkční úroveň "System" 38 Návod k obsluze MOVIFIT -MC

39 Technické údaje Označení CE, Aprobace UL a C-Tick kva i P f n Hz 8 8 Technické údaje 8.1 Označení CE, Aprobace UL a C-Tick Značka CE Směrnice pro nízká napětí: Systém pohonů MOVIFIT splňuje předpisy platné pro směrnici 73/23/EWG pro nízká napětí. Elektromagnetická slučitelnost (EMV): Zařízení MOVIFIT a MOVIMOT jsou určeny k montáži do strojů a zařízení jako samostatné součásti. Splňují produktovou normu elektromagnetické slučitelnosti EN "Elektrické pohony s možností změny otáček". Při respektování pokynů pro instalaci je zaručeno splnění požadavků pro certifikaci CE celého takto vybaveného stroje/zařízení na základě směrnice o elektromagnetické slučitelnosti 89/336/EWG. Podrobné pokyny k instalaci v souladu se zásadami elektromagnetické kompatibility naleznete v dokumentu "Elektromagnetická kompatibilita v technice pohonů" ("EMV in der Antriebstechnik") vydaném firmou SEW-EURODRIVE. Označení CE na typovém štítku znamená shodu se směrnicí 73/23/EWG pro nízká napětí a směrnicí 89/336/EWG o elektromagnetické slučitelnosti. Na požádání vystavíme prohlášení o shodě. Aprobace UL Bylo požádáno o aprobaci UL a cul pro modelovou řadu MOVIFIT. C U L U L C-Tick Bylo požádáno o aprobaci C-Tick pro modelovou řadu MOVIFIT. C-Tick potvrzuje shodu s nároky ACA (Australian Communications Authority). Návod k obsluze MOVIFIT -MC 39

40 8 kva i P f n Hz Technické údaje Všeobecné technické údaje 8.2 Všeobecné technické údaje Všeobecné technické údaje Připojovací napětí U Netz 3 x 380 V AC -10 %... 3 x 500 V AC +10 % Sít ová frekvence f Netz 50 Hz Hz ±10 % Vstupní proud sítě I Netz V závislosti na připojených zařízeních MOVIMOT a s omezením daným ochranným spínačem motoru na jmenovitý proud 12 A. Ochrana přívodních kabelů k zařízení MOVIMOT Ochranný spínač motoru ABB MS Jmenovitý proud: 12 A (přednastaveno) Technické údaje a charakteristiky jsou k dispozici u firmy ABB. Délka vedení mezi pohonem max. 30 m (při použití hybridního kabelu SEW, typ B) MOVIFIT a měničem MOVIMOT Stínění hybridního kabelu Vnitřní stínění pokládejte přes třmen odpovídající nárokům na elektromagnetickou kompatibilitu (viz odstavec "Předpisy pro instalaci") Odolnost proti rušení splňuje EN Vysílání rušivých signálů na straně sítě při instalaci v souladu se zásadami elektromagnetické kompatibility v souladu s třídou mezních hodnot A podle EN a EN splňuje EN Okolní teplota -25 C až +40 C Klimatická třída EN , třída 3K3 Teplota skladování -25 C C (EN , třída 3K3) Stupeň ochrany IP65 podle EN (kryt zařízení MOVIFIT je uzavřený a všechny kabelové průchodky a konektory jsou utěsněny). Způsob chlazení (DIN 41751) Přirozené chlazení Kategorie podle přepětí III podle IEC (VDE ) Třída znečištění 2 podle IEC (VDE ) uvnitř krytu zařízení Instalační výška h Do 1000 m bez omezení (při instalační výšce nad 1000 m n. m.: viz odstavec "Elektrická instalace, Předpisy pro instalaci) Hmotnost cca 7,1 kg Rozměry Š x V x H 334 x 332 x 180 mm 8.3 Všeobecné parametry elektroniky Všeobecné parametry elektroniky Napájení senzorů a elektroniky 24 V-C (ontinuous) U IN = 24 V DC -15 % / +20 % podle EN I E 500 ma, typicky 200 ma (pro elektroniku zařízení MOVIFIT ) navíc až do 1500 ma (3x 500 ma) pro napájení senzorů (podle počtu a druhu připojených senzorů) Pozor: Při napájení napětím 24 V-S a 24 V-P z 24 V-C je třeba přičíst podřazené proudy! Napájení aktorů 24 V-S (witched) U IN = 24 V DC -15 % / +20 % podle EN I E 2000 ma (4 výstupy po 500 ma nebo 1x napájení senzoru - skupina 4 s 500 ma) Napájení měniče 24 V-P U IN = 24 V DC -15 % / +20 % podle EN I E 750 ma, typicky 450 ma, pokud jsou připojena 3 zařízení MOVIMOT Oddělení potenciálů Stínění kabelů sběrnice Oddělené potenciály pro: připojení sběrnice (X30, X31), bez potenciálu připojení sběrnice SBUS (X35/1-3) bez potenciálu 24V-C pro DI00..DI11, diagnostické rozhraní (X50), elektronika MOVIFIT 24V-S pro DO00..DO03 a DI12..DI15 24V-P pro signální přípojky MOVIMOT (X71, X81 a X91) Provádějte pomocí kabelového šroubení nebo stínicího třmenu (vždy v souladu se zásadami elektromagnetické kompatibility) - viz "Předpisy pro instalaci" 40 Návod k obsluze MOVIFIT -MC

41 Technické údaje Digitální vstupy kva i P f n Hz Digitální vstupy Digitální vstupy Počet vstupů 16 Typ vstupu Kompatibilní s SPS podle EN (digitální vstupy typu 1) R i cca 4 kω, snímací interval 5 ms Signální úroveň +15 V V "1" = kontakt uzavřen -3 V..+5 V "0" = kontakt otevřen Napájení senzoru (4 skupiny) 24 V DC podle EN odolné proti cizímu napětí a zkratu Jmenovitý proudúbytek napětí interní 500 ma na skupinu max. 2 V Přiřazení Skupina I DI00... DI03 Skupina II DI04... DI07 Skupina III DI08 DI11 Skupina IV DI12 DI15 Vztažná hodnota potenciálu Skupina I...III 24V-C Skupina IV 24V-S 8.5 Digitální výstupy Digitální výstupy Počet výstupů 4 Typ výstupu Jmenovitý proud Bludný proud Úbytek napětí interní Vztažná hodnota potenciálu kompatibilní s SPS podle EN , odolný proti cizímu napětí a zkratu 500 ma max. 0,2 ma max. 2 V DO00..DO03 24V-S Návod k obsluze MOVIFIT -MC 41

42 8 kva i P f n Hz Technické údaje Rozhraní 8.6 Rozhraní Rozhraní Rozhraní RS-485 k zařízením MOVIMOT Přenosová rychlost max. 31,25 kbit/s Délka vedení max. 30 m (při použití hybridního kabelu SEW, typ B) Rozhraní SBUS Rozhraní pro připojení dalších zařízení SEW kompatibilní se systémem SBus, (neplatí pro funkční úroveň Classic) systém CAN Bus podle specifikace CAN 2.0, část A a B Technika přenosu podle ISO Uzavření sběrnice Zakončovací odpor 120 Ω je pevně nainstalován Diagnostické rozhraní RS-485 Diagnostické rozhraní bez galvanického odpojení od elektroniky MOVIFIT Rozhraní PROFIBUS Rozhraní PROFIBUS Funkční úroveň Classic Technology System PROFIBUS - varianta protokolu PROFIBUS-DP/DPV1 Podporované přenosové rychlosti 9,6 kbd... 1,5 MBd / MBd (s automatickým rozpoznáním) Zakončení sběrnice integrované, možnost připojení pomocí přepínače podle IEC Přípustné délky vedení u sběrnice PROFIBUS Nastavení adresy Identifikační číslo DP Délka diagnostických dat Název souboru GSD Název bitmapového souboru 9,6 kbd: 1200 m 19,2 kbd: 1200 m 93,75 kbd: 1200 m 187,5 kbd: 1000 m 500 kbd: 400 m 1,5 MBd: 200 m 12 MBd: 100 m Pro další prodlužování vedení je možné spojit více segmentů přes zesilovač. Informace o maximální délce vedení, resp. hloubce kaskádování naleznete v příručkách pro DP-Master, resp. opravné moduly. Adresu je možné nastavit prostřednictvím přepínačů DIP v připojovací skříňce Classic: 600A hex (24586 dec) 6 bajtů pro standardní diagnostiku DP Classic: SEW_600A.GSD SEW600AN.BMP SEW600AS.BMP Technology: 600B hex (24587 dec) Technology: SEW_600B.GSD SEW600BN.BMP SEW600BS.BMP System: 077A hex (1914 dec) System: SEW_077A.GSD 42 Návod k obsluze MOVIFIT -MC

43 Technické údaje Rozměrový list MOVIFIT -MC kva i P f n Hz Rozměrový list MOVIFIT -MC M25 M16 M20 M16 [1] M min min AXX [1] diagnostické rozhraní pod šroubením Návod k obsluze MOVIFIT -MC 43
