Příručka. Pohonový systém pro decentrální instalaci Průmyslové distributory PROFIsafe. Vydání 05/ / CS

Transkript

1 Převodové motory \ Průmyslové převodovky \ Elektronika pohonů \ Automatizace pohonů \ Služby Pohonový systém pro decentrální instalaci Průmyslové distributory PROFIsafe Vydání 05/ / CS Příručka

2 SEW-EURODRIVE Driving the world

3 Prevodové motory \ Priemyselné pohony \ Elektronika pohonov \ Automatizácia pohonov \ Servis 1 Platné komponenty Důležitá upozornění Všeobecné bezpečnostní pokyny Bezpečnostní pokyny pro pohony MOVIMOT Doplňující bezpečnostní pokyny pro průmyslové distributory Integrovaná bezpečnostní technika Bezpečnostní koncepce průmyslových distributorů PROFIsafe Bezpečnostní koncepce frekvenčních měničů MOVIMOT Bezpečnostně-technické požadavky Poznámka týkající se kategorií zastavení Požadavky na instalaci Požadavky na externí senzory a aktory Požadavky na uvedení do provozu Požadavky na provoz Konstrukce zařízení Rozhraní průmyslových sběrnic Průmyslový distributor Frekvenční měnič MOVIMOT (integrovaný do průmyslového rozváděče Z.7/Z.8) Mechanická instalace Předpisy pro instalaci Průmyslové distributory Elektrická instalace Plánování instalace s ohledem na elektromagnetickou kompatibilitu Instalační předpisy pro průmyslové distributory Připojení průmyslových distributorů MFZ26, MFZ27, MFZ28 s MQS Připojení bezpečnostních vstupů a výstupů Připojení standardních vstupů a výstupů Připojení sběrnice doplňkovou připojovací technikou Připojení standardizovaných kabelů Uvedení do provozu se systémem PROFIBUS (MQS) Postup při uvedení do provozu Konfigurace rozhraní MQS v systému PROFIBUS-DP pomocí STEP Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 3

4 10 Funkce rozhraní PROFIBUS MQS Výměna dat s modulem MQS Integrovaná řídicí funkce Standardní program Řízení přes PROFIBUS-DP Parametrizace přes sběrnici PROFIBUS-DP Parametrizace přes PROFIBUS-DPV Význam kontrolek LED Chybové stavy standardní části Chybové stavy bezpečnostní části Diagnostika prostřednictvím systému PROFIBUS Doplňující pokyny pro uvádění průmyslových distributorů do provozu Průmyslové distributory MQS.../Z Průmyslové distributory MQS.../MM../Z Průmyslové distributory MQS.../MM../Z Frekvenční měniče MOVIMOT integrované v průmyslovém distributoru Protokol zařízení MOVILINK Kódování procesních dat Příklad programu pro Simatic S7 a průmyslovou sběrnici Parametry Seznam parametrů MQ Diagnostika zařízení MOVIMOT Stavová kontrolka Tabulka chyb Tabulky chyb modulu MQS Tabulka chyb standardní části Tabulka chyb bezpečnostní části Technické údaje Technické údaje rozhraní PROFIBUS MQS Technické údaje průmyslových distributorů Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

5 Platné komponenty 1 Příručka 1 Platné komponenty Stručný popis Průmyslové distributory PROFIsafe -Feldverteiler MQS.2F/Z2.F umožňují napojení pohonů MOVIMOT na bezpečnostní komunikační systém PROFIsafe. Rozhraní pro průmyslové sběrnice v provedení MQS22F je vybaveno čtyřmi standardními binárními vstupy a dvěma standardními binárními výstupy. Rozhraní pro průmyslové sběrnice v provedení MQS32F je vybaveno šesti standardními binárními vstupy a žádnými standardními binárními výstupy. Navíc je rozhraní PROFIsafe MQS.2F vybaveno bezpečným binárním výstupem a dvěma bezpečnými binárními vstupy. Pomocí bezpečného binárního výstupu je možné v kombinaci s bezpečnostním řízením přes PROFIsafe vykonat funkci "bezpečné zastavení" pohonu MOVIMOT. Typová označení Typová označení pro rozhraní PROFIsafe MQS jsou následující: MQS22F 4DI / 2DO (přes konektor M12) + 2F-DI / 1F-DO (2pólové) MQS32F 6DI / 0DO (přes konektor M12) + 2F-DI / 1F-DO (2pólové) Pro aplikace s bezpečnostním zastavením pohonu podle kategorie zastavení 0 nebo 1 v souladu s normou EN a se zajištěním ochrany proti opětovnému rozběhu podle EN 954-1, kategorie 3 jsou přípustné pouze následující kombinace průmyslových distributorů ve spojení s měničem MOVIMOT : Přípustné kombinace průmyslových distributorů Průmyslový distributor Z.6 Průmyslový distributor Z.7 Průmyslový distributor Z.8 MQS22F / Z26F / AF0 MQS22F / Z26F / AF2 MQS22F / Z26F / AF3 MQS22F / MM.../ Z27F. MQS22F / MM.../ Z27F. / AVT2/AWT2 MQS22F / MM.../ Z28F. / AF0 MQS22F / MM.../ Z28F. / AF2 MQS22F / MM.../ Z28F. / AF3 MQS32F / Z26F / AF0 MQS32F / Z26F / AF2 MQS32F / Z26F / AF3 MQS32F / MM.../ Z27F. MQS32F / MM.../ Z27F. / AVT2/AWT2 MQS32F / MM.../ Z28F. / AF0 MQS32F / MM.../ Z28F. / AF2 MQS32F / MM.../ Z28F. / AF3 Nejsou možné: kombinace s průmyslovým distributorem Z.1 kombinace s průmyslovým distributorem Z.3 varianty bez konektoru M12 Další kombinace a možnosti uvedené v jiných dokumentech nejsou přípustné! Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 5

6 P R O F I PROCESSFIELDBUS B U S 1 Platné komponenty Přehled Následující přehled znázorňuje možné varianty průmyslových distributorů v kombinaci s rozhraním PROFIsafe MQS. Ovládání funkce "bezpečné zastavení" pohonu MOVIMOT se provádí pomocí průmyslového distributoru PROFIsafe přes standardní spojení na PROFIBUS. Napájení pohonu MOVIMOT napětím 24 V se přitom odpojí prostřednictvím bezpečného binárního výstupu (interní zapojení). I na P R O FI afe s MQS.2F/Z28F/AF. Profibus 2 x 24 V DC 400 V Netz P R O F I PROCESS FIELDBUS B U S MQS.2F/Z26F/AF. MQS.2F/MM../Z27F 2 F-DI 2 F-DI 2 F-DI MOVIMOT 4 DI 2 DO 59782ACS 6 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

7 Důležitá upozornění 2 2 Důležitá upozornění Název V této dokumentaci je pro bezpečnostní zařízení a mechanizmy používána zkratka "F" jako "Failsafe". Bezpečnostní upozornění a varování Dbejte prosím bezpodmínečně na bezpečnostní upozornění a varování uvedená v tomto tiskopisu! Nebezpečí úrazu elektrickým proudem. Možné následky: Smrt nebo těžká poranění. Nebezpečí úrazu. Možné následky: Smrt nebo těžká poranění. Nebezpečná situace. Možné následky: Lehká nebo drobná poranění. Nebezpečí poškození. Možné následky: Poškození zařízení a okolí. Uživatelské tipy a užitečné informace. Současně platné dokumenty Návod k obsluze "MOVIMOT MM..C" Návod k obsluze "Třífázové motory DR/DT/DV, asynchronní servomotory CT/CV" Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 7

8 2 Důležitá upozornění Použití v souladu s určeným účelem Pohony MOVIMOT jsou určeny pro průmyslové aplikace. Odpovídají platným normám a předpisům a splňují požadavky směrnice č. 2006/95/EG pro nízká napětí. Pohony MOVIMOT jsou pouze v omezené míře vhodné pro použití u zdvihacích zařízení! Technické údaje a informace o přípustných podmínkách v místě použití naleznete na výkonovém štítku a v tomto návodu k obsluze. Tyto údaje musí být bezpodmínečně dodrženy! Uvedení do provozu (počátek provozu v souladu s předpisy) není možné, dokud není zajištěna shoda stroje se směrnicí o elektromagnetické kompatibilitě 89/336/EWG a shoda koncového produktu se směrnicí 98/37/EG (s ohledem na EN 60204). V bezpečnostních aplikacích se smí používat pouze komponenty, které byly firmou SEW-EURODRIVE dodány výslovně v provedení pro bezpečnostní aplikace! Okolní prostředí Je zakázáno (pokud zařízení není pro dané podmínky výslovně určeno): použití na místech ohrožených explozí použití v prostředích s výskytem škodlivých olejů, kyselin, plynů, par, prachu, záření apod. použití v nestacionárních aplikacích, u kterých vznikají mechanická chvění a rázová zatížení, která přesahují požadavky normy EN použití v aplikacích, ve kterých měnič MOVIMOT sám (bez nadřazených bezpečnostních systémů) přebírá bezpečnostní funkce, které slouží k zajištění ochrany osob a strojů. Likvidace Tento výrobek obsahuje: železo hliník měď plasty elektronické součástky Jednotlivé součásti je třeba likvidovat v souladu s platnými předpisy! 8 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

9 Všeobecné bezpečnostní pokyny Bezpečnostní pokyny pro pohony MOVIMOT 3 3 Všeobecné bezpečnostní pokyny 3.1 Bezpečnostní pokyny pro pohony MOVIMOT Nikdy neinstalujte a neuvádějte do provozu poškozené výrobky. Poškození prosím neprodleně reklamujte u dopravce. Instalaci, uvedení do provozu a servis smí provádět pouze odborný personál s příslušnou kvalifikací pro prevenci úrazů a s ohledem na platné předpisy (např. EN 60204, VBG 4, DIN-VDE 0100/0113/ 0160). Ochranná opatření a ochranná zařízení musí vyhovovat platným předpisům (např. EN oder EN 50178). Nutné ochranné opatření: uzemnění pohonu MOVIMOT Zařízení splňuje všechny požadavky na bezpečné oddělení výkonové a elektronické části podle EN Pro zajištění bezpečného odpojení musí všechny připojené obvody rovněž splňovat požadavky na bezpečné odpojení. Před odstraněním měniče MOVIMOT je třeba jej odpojit od sítě. Nebezpečná napětí se mohou vyskytovat až 1 minutu po odpojení od sítě. Pokud je na zařízení MOVIMOT nebo na průmyslovém distributoru připojeno sít ové napětí, musí být připojovací skříňka, resp. průmyslový distributor uzavřeny a dále musí být našroubován měnič MOVIMOT. Zhasnutí provozní kontrolky LED a dalších zobrazovacích prvků nemusí znamenat, že je přístroj odpojen od sítě a bez napětí. Mechanické zablokování nebo aktivace interních bezpečnostních funkcí zařízení mohou mít za následek zastavení motoru. Odstranění příčiny poruchy nebo reset mohou vést k tomu, že se motor samočinně znovu rozběhne. Pokud to u poháněného stroje není z bezpečnostních důvodů přípustné, je třeba před odstraněním poruchy odpojit měnič MOVIMOT od sítě. Pozor, nebezpečí popálení: Teplota povrchu měniče MOVIMOT a externích doplňků, např. brzdového odporu (zejména chladicího tělesa) může během provozu přesahovat hodnotu 60 C! V bezpečnostních aplikacích se smí používat pouze komponenty, které byly firmou SEW-EURODRIVE dodány výslovně v provedení pro bezpečnostní aplikace! U bezpečnostních aplikací je nutné dodržovat provedení uvedená v tomto dokumentu. Platí to zejména pro požadavky vyplývající ze zkušebních zpráv TÜV. Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 9

10 3 Všeobecné bezpečnostní pokyny Doplňující bezpečnostní pokyny pro průmyslové distributory 3.2 Doplňující bezpečnostní pokyny pro průmyslové distributory MFZ.6. Před odstraněním víka připojovací skříňky pro připojení k síti je třeba přístroj odpojit od sítě. Nebezpečná napětí se mohou vyskytovat až 1 minutu po odpojení od sítě. Pozor: Servisní přepínač odpojuje od sítě pouze pohon MOVIMOT. Svorky průmyslového distributoru jsou po vypnutí servisního přepínače nadále připojené k síti. Během provozu musí být víko připojovací skříňky pro připojení k síti i zástrčka hybridního kabelu nasunuty a našroubovány na průmyslový distributor. MFZ.7. Před odstraněním měniče MOVIMOT je třeba přístroj odpojit od sítě. Nebezpečná napětí se mohou vyskytovat až 1 minutu po odpojení od sítě. Během provozu musí být měnič MOVIMOT i zástrčka hybridního kabelu nasunuty a našroubovány na průmyslový distributor. MFZ.8. Před odstraněním víka připojovací skříňky pro připojení k síti nebo měniče MOVIMOT je třeba přístroj odpojit od sítě. Nebezpečná napětí se mohou vyskytovat až 1 minutu po odpojení od sítě. Pozor: Servisní přepínač odpojuje od sítě pouze připojený motor. Svorky průmyslového distributoru jsou po vypnutí servisního přepínače nadále připojené k síti. Během provozu musí být víko připojovací skříňky pro připojení k síti, měnič MOVIMOT i zástrčka hybridního kabelu nasunuty a našroubovány na průmyslový distributor. 10 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

11 Integrovaná bezpečnostní technika Bezpečnostní koncepce průmyslových distributorů PROFIsafe 4 4 Integrovaná bezpečnostní technika 4.1 Bezpečnostní koncepce průmyslových distributorů PROFIsafe Průmyslové distributory PROFIsafe jsou v rámci rozhraní PROFIsafe MQS.. vybaveny integrovaným bezpečnostním elektronickým modulem s bezpečnými vstupy a výstupy (F-DI, F-DO). Bezpečnostní koncepce tohoto modulu je založena na faktu, že pro všechny bezpečnostně orientované procesní veličiny existuje bezpečný stav. U rozhraní PROFIsafe MQS.. je to hodnota "0" pro všechny vstupy F-DI a výstupy F-DO. Díky dvoukanálové redundantní struktuře systému bezpečnostního modulu jsou při použití vhodných monitorovacích mechanizmů splněny požadavky SIL 3 podle normy EN 61508, kategorie 4 podle normy EN a výkonnostní úroveň e podle normy EN ISO U rozpoznaných chyb reaguje systém tím, že přejde do zabezpečeného stavu. Tím se aktivuje formou bezpečných vstupů a výstupů bezpečnostní funkce s napojením bezpečnostním protokolem PROFIsafe na nadřazené bezpečnostní řízení. Neprovádí se žádné lokální vyhodnocení nebo logické zpracování bezpečných vstupů a výstupů na bezpečnostním modulu rozhraní MQS. Pomocí bezpečného výstupu F-DO je možné od frekvenčního měniče MOVIMOT odpojit napájecí napětí 24 V a tím realizovat bezpečné zastavení pohonu. Respektujte přitom následující bezpečnostní koncept frekvenčního měniče MOVIMOT a všechny bezpečnostní pokyny, požadavky a instalační předpisy uvedené v tomto dokumentu. Pozor: Bezpečnostní funkce frekvenčního měniče MOVIMOT je přípustná pouze pro aplikace do kategorie 3 podle EN (viz certifikát). Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 11

12 4 Integrovaná bezpečnostní technika Bezpečnostní koncepce frekvenčních měničů MOVIMOT 4.2 Bezpečnostní koncepce frekvenčních měničů MOVIMOT Potenciální ohrožení stroje musí být v případě nebezpečí co možná nejdříve odstraněno. Z hlediska nebezpečných pohybů je bezpečným stavem zpravidla klidový stav se zamezením opětovného rozběhu. Odpojením napájení 24 V je zajištěno bezpečné přerušení všech napájecích napětí potřebných pro funkci frekvenčního měniče a proto nemůže nastat opětovný samočinný rozběh. Namísto galvanického odpojení pohonu od sítě prostřednictvím stykačů nebo spínačů, je pomocí popsaného způsobu odpojení napájecího napětí 24 V bezpečně zamezeno ovládání výkonových polovodičů ve frekvenčním měniči. Tím je pro příslušný motor vypnuto točivé pole. Motor v tomto stavu nemůže vyvinout žádný točivý moment, ani když je opět přítomno sít ové napětí. Omezení Pozor: Bezpečnostní koncepce je vhodná pouze pro provádění mechanických prací na poháněných součástech strojů a zařízení. Pozor: Při použití termistorové ochrany není v případě její aktivace zaručena ochrana proti opětovnému rozběhu. Tuto skutečnost je třeba zohlednit při analýze rizik a případně provést vhodná opatření. Pozor: V každém případě musí výrobce stroje resp. zařízení vypracovat analýzu rizik typických pro provoz daného stroje (zařízení), kterou je třeba při použití pohonového systému s měničem MOVIMOT respektovat. Pozor, nebezpečí ohrožení života: Při odpojení napájecího napětí 24 V je meziobvod frekvenčního měniče dále pod sít ovým napětím. Pozor: Při provádění prací na elektrické části pohonu musí být napájecí napětí odpojeno externím servisním přepínačem. 12 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

13 Integrovaná bezpečnostní technika Bezpečnostní koncepce frekvenčních měničů MOVIMOT 4 Schematické znázornění "Bezpečnostní koncepce pro MOVIMOT " [1] [2] MOVIMOT +5V [14] [3] [4] U_O U_U [12] UZ- [8] [9] [5] [13] +24V 0V24 [6] +5V [10] [11] +15V UZ- UZ- [7] U V W +24V 0V AXX [1] Bezpečnostní průmyslový distributor MQS.2F/Z2.F pro PROFIsafe [2] Odpojení napájecího napětí pro kontrolér, čímž se zamezí vytváření vzorů impulzů [3] Svorky pro binární signály a RS-485 [4] Odpojení napájecího napětí pro řízení horních výkonových tranzistorů [5] Odpojení napájecího napětí pro řízení dolních výkonových tranzistorů [6] Spínací regulační prvek [7] Oddělení potenciálů [8] Řízení horní větve [9] Přepínání úrovní [10] Řízení dolní větve [11] Řídicí modul [12] Kontrolér [13] Sít [14] Napojení na průmyslovou sběrnici PROFIBUS-DP s rozhraním PROFIsafe Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 13

14 5 Bezpečnostně-technické požadavky Poznámka týkající se kategorií zastavení 5 Bezpečnostně-technické požadavky Při instalaci a provozu průmyslových distributorů PROFIsafe a měničů MOVIMOT MM..C v bezpečnostních aplikacích podle výše uvedených bezpečnostních tříd (viz Strana 11) jsou striktně předepsány následující požadavky. Požadavky jsou rozčleněny do těchto skupin: Požadavky na instalaci Požadavky na externí senzory a aktory Požadavky na uvedení do provozu Požadavky na provoz Při použití teplotního čidla a automatického odpojení při přehřátí je třeba respektovat, že při ochlazení motoru dojde automaticky k opětovnému rozběhu. Pokud by tato skutečnost představovala riziko, je třeba provést dodatečná opatření pro zabránění přístupu k nebezpečným místům, která jsou spojena s pohonem. 5.1 Poznámka týkající se kategorií zastavení U kategorie zastavení 0 se musí řídicí signály odpojit současně s bezpečnostním napájením 24 V. U kategorie zastavení 1 je třeba dodržet následující postup: Pohon je třeba zpozdit prostřednictvím vhodné brzdové rampy zadané jako požadovaná hodnota. Následně je třeba odpojit bezpečnostní napájecí napětí 24 V. 14 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

15 Bezpečnostně-technické požadavky Poznámka týkající se kategorií zastavení 5 Nebezpečí vlivem doběhu pohonu Je třeba brát ohled na skutečnost, že bez mechanické brzdy nebo v případě poškození brzdy je možný doběh pohonu. Upozornění: Pokud u dané aplikace představuje doběh určitá rizika, musí být provedena doplňková ochranná opatření (např. použití pohyblivých krytů s přidržovačem), která nebezpečné místo ochrání tak dlouho, dokud trvá nebezpečí ohrožení osob. Doplňková ochranná opatření musí být konstruována a integrována v souladu s bezpečnostní kategorií požadovanou pro daný stroj. Po vydání příkazu pro zastavení musí být přístup do rizikové oblasti zablokován tak dlouho, dokud se pohon nezastaví, nebo je potřeba určit čas vstupu, resp. přístupu tak, aby byl zachován odpovídající bezpečnostní časový odstup. Princip odpojení přes nouzové vypnutí Jedna osoba je seznámena s nutností nouzového vypnutí Aktivace nouzového vypnutí Zrušení (odblokování) nouzového vypnutí Provoz Příkaz ke spuštění Zastaven Stav dosažený nouzovým vypnutím Čas EN 418 Stroj je možné opět uvést do chodu 59815ACS U provedení s brzdovým motorem se při odpojení napájení 24 V automaticky zaktivuje brzda. Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 15

16 5 Bezpečnostně-technické požadavky Požadavky na instalaci 5.2 Požadavky na instalaci Pro aplikace s průmyslovými distributory PROFIsafe a měniči MOVIMOT s bezpečným zastavením pohonu podle kategorie zastavení 0 nebo 1 v souladu s normou EN a se zajištěním ochrany proti opětovnému rozběhu podle EN 954-1, kategorie 3 smí být používány pouze hybridní kabely SEW. Hybridní kabely SEW nesmí být zkracovány. Musí být použity originální délky vedení se standardizovanými konektory osazenými z výroby. Je třeba dbát na správné připojení. Pro aplikace s průmyslovými distributory PROFIsafe a měniči MOVIMOT s bezpečným zastavením pohonu podle kategorie zastavení 0 nebo 1 v souladu s normou EN a se zajištěním ochrany proti opětovnému rozběhu podle EN 954-1, kategorie 3 musí být výkonové kabely pokládány odděleně od napájení 24 V. Pro připojení signálů pro směr otáčení a přepínání požadovaných hodnot (svorky R, L, f1/f2) je přípustné pouze napětí z bezpečnostního napájení 24 V. Při instalaci v souladu se zásadami elektromagnetické kompatibility je třeba navíc respektovat pokyny uvedené v návodu k obsluze "MOVIMOT MM..C". Napájecí napětí 24 V pro průmyslový distributor PROFIsafe a všechny prvky připojené na průmyslové sběrnici musí být řešeno jako bezpečné funkční malé napětí. Napětí přitom musí ležet v mezích určených technickými údaji. Kromě toho nesmí být v případě chyby překročeny následující hodnoty napětí (podle EN 60950): max. 60 V DC max. 120 V DC po dobu 200 ms Požadavek na bezpečné funkční malé napětí platí pro všechny součásti a obvody s napětím 24 V, které jsou použity v daném systému. Pro aplikace s bezpečným zastavením pohonu podle kategorie zastavení 0 nebo 1 v souladu s normou EN a se zajištěním ochrany proti opětovnému rozběhu podle EN 954-1, kategorie 3 je třeba u průmyslových distributorů odstranit propojky mezi svorkami "X40" a "X29" s nápisem "CAUTION remove jumper for safety Operation". (viz následující obrázek). CAUTION remove jumper for safety operation CAUTION remove jumper for safety operation 54124AXX Správné zapojení je uvedeno na Strana Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

17 Bezpečnostně-technické požadavky Požadavky na externí senzory a aktory Požadavky na externí senzory a aktory Výběr a použití externích senzorů a aktorů pro připojení na bezpečné vstupy a výstupy rozhraní PROFIsafe MQS.. je na zodpovědnosti projektanta a provozovatele stroje nebo zařízení. Pamatujte, že největší procentuální riziko nebezpečných chyb pro příslušnou třídu bezpečnosti zpravidla vychází ze senzorů a aktorů. Pro dosažení požadované třídy bezpečnosti resp. třídy SIL je proto třeba použít vhodné a příslušně certifikované senzory a aktory a respektovat příslušná připojovací schémata podle odstavce "Připojení bezpečných vstupů a výstupů", Strana 37. U rozhraní PROFIsafe MQS.. se na bezpečných vstupech F-DIx smí používat pouze kontaktní senzory podle principu klidového proudu. Napájení musí být vyvedeno z interního napájecího napětí senzorů F-SSx. Aby bylo možné signály senzorů správně zachytit na bezpečných vstupech, neměly by mít tyto signály menší délku než min. 15 ms. 5.4 Požadavky na uvedení do provozu Uvedení do provozu musí být zdokumentováno a musí být prokázány bezpečnostní funkce. Pro aplikace s průmyslovými distributory PROFIsafe a měniči MOVIMOT s bezpečnostním odpojením pohonu podle kategorie zastavení 0 nebo 1 v souladu s normou EN a se zajištěním ochrany proti opětovnému rozběhu podle EN 954-1, kategorie 3 musí být vždy provedeny a zaprotokolovány zkoušky uvedení odpojovacího zařízení do provozu a zkoušky správného zapojení. Při zkoušce uvedení do provozu / zkoušce funkce je třeba při každém měření překontrolovat správné přiřazení příslušných napájecích napětí (např. Safety Power X40, napájení modulu sběrnice X29 nebo X20). Zkouška funkce musí být prováděna pro jednotlivé potenciály po sobě, tj. pro každý zvlášt. 5.5 Požadavky na provoz Provoz je přípustný pouze v mezích určených v listech technických údajů. Platí to jak pro průmyslové distributory PROFIsafe, tak i pro měniče MOVIMOT a pro schválené doplňky. Bezchybné fungování bezpečnostních funkcí je třeba v pravidelných intervalech kontrolovat. Intervaly zkoušek je třeba stanovit na základě analýzy rizik. Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 17

18 6 Konstrukce zařízení Rozhraní průmyslových sběrnic 6 Konstrukce zařízení 6.1 Rozhraní průmyslových sběrnic Rozhraní průmyslových sběrnic MQS22F, MQS32F AXX [1] Stavová kontrolka LED [2] Připojovací zdířky M12 [3] Diagnostické rozhraní (pod uzávěrem) [4] Diagnostické rozhraní Dolní strana modulu 20152AXX [1] Spojení s přípojným modulem [2] Přepínač DIP S1 pro adresu DP PROFIBUS [3] Přepínač DIP S2 pro adresu PROFIsafe [4] Těsnění 18 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

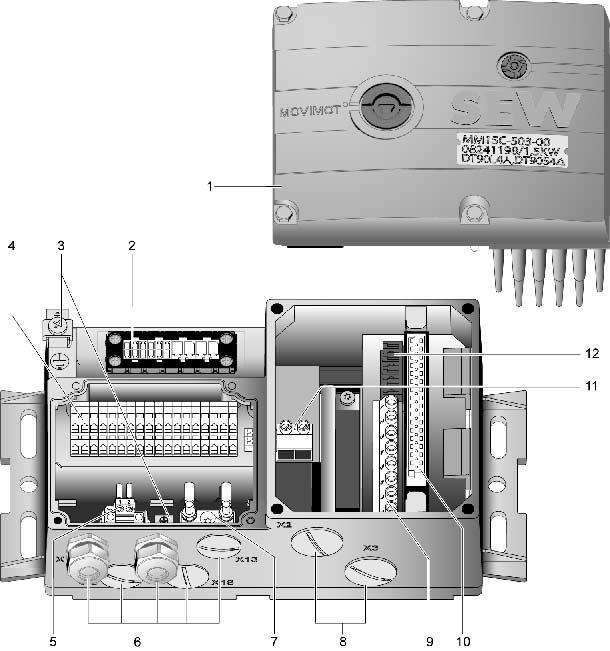

19 Konstrukce zařízení Průmyslový distributor Průmyslový distributor Průmyslové distributory MQS.../Z AXX [1] Připojení hybridního kabelu, spojení na MOVIMOT (X9) [2] Přípojka vyrovnání potenciálu [3] Přepínač údržby s ochranou vedení (trojnásobně uzamykatelný, barva: černo/červená) [4] Svorky pro sít ovou přípojku a uzemnění (X1) [5] 2 x M25 x 1,5 [6] Svorky pro připojení sběrnice, senzorů, aktorů a napájení 24 V (X20) [7] 6 x M20 x 1,5 (2 kabelová šroubení zajišt ující elektromagnetickou kompatibilitu jsou součástí dodávky) [8] Svorkový blok pro průchozí zapojení napětí 24 V (X29), interně spojeno s přípojkou 24 V na X20 [9] Nasouvací svorka "Safety Power" pro napájení měniče MOVIMOT napětím 24 V (X40) Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 19

20 6 Konstrukce zařízení Průmyslový distributor Průmyslové distributory MQS.../MM../Z AXX [1] Frekvenční měnič MOVIMOT [2] Připojení hybridního kabelu, spojení na třífázový motor (X9) [3] Přípojka vyrovnání potenciálu [4] Svorky pro připojení sběrnice, senzorů, aktorů a napájení 24 V (X20) [5] Nasouvací svorka "Safety Power" pro napájení měniče MOVIMOT napětím 24 V (X40) [6] Kabelové šroubení 5 x M20 x 1,5 (2 kabelová šroubení zajišt ující elektromagnetickou kompatibilitu jsou součástí dodávky) [7] Svorkový blok pro průchozí zapojení napětí 24 V (X29), interně spojeno s přípojkou 24 V na X20 [8] Kabelové šroubení 2 x M25 x 1,5 [9] Svorky pro sít ovou přípojku a uzemnění (X1) [10] Spojení s frekvenčním měničem [11] Svorka pro integrovaný brzdový odpor [12] Svorky pro uvolnění směru otáčení 20 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

21 Konstrukce zařízení Průmyslový distributor 6 Průmyslové distributory MQS.../MM../Z AXX [1] Svorky pro sít ovou přípojku a uzemnění (X1) [2] Přepínač údržby (trojnásobně uzamykatelný, barva: černo/červená) Ø 5...Ø 8 mm I ON I ON 0 OFF 0 OFF 03546AXX [3] Kabelové šroubení 2 x M25 x 1,5 [4] Svorky pro připojení sběrnice, senzorů, aktorů a napájení 24 V (X20) [5] Kabelové šroubení 6 x M20 x 1,5 (2 kabelová šroubení zajišt ující elektromagnetickou kompatibilitu jsou součástí dodávky) [6] Frekvenční měnič MOVIMOT [7] Přípojka vyrovnání potenciálu [8] Připojení hybridního kabelu, spojení na třífázový motor (X9) [9] Svorkový blok pro průchozí zapojení napětí 24 V (X29), interně spojeno s přípojkou 24 V na X20 [10] Nasouvací svorka "Safety Power" pro napájení měniče MOVIMOT napětím 24 V (X40) Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 21

22 6 Konstrukce zařízení Frekvenční měnič MOVIMOT (integrovaný do průmyslového rozváděče Z.7/Z.8) 6.3 Frekvenční měnič MOVIMOT (integrovaný do průmyslového rozváděče Z.7/Z.8) AXX [1] Chladicí těleso [2] Konektor pro spojení přípojné jednotky s měničem [3] Typový štítek elektroniky [4] Ochranný kryt elektroniky měniče [5] Potenciometr požadovaných hodnot f1 (není vidět), přístupný z horní strany víka připojovací skříňky přes kabelové šroubení [6] Přepínač požadovaných hodnot f2 (zelený) [7] Přepínač t1 pro integrační rampu (bílý) [8] Přepínače DIP S1 a S2 (možnosti nastavení viz kapitolu "Uvedení do provozu") [9] Stavová kontrolka (viditelná z horní strany víka připojovací skříňky, viz kapitolu "Význam kontrolek LED") 22 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

23 Mechanická instalace Předpisy pro instalaci 7 7 Mechanická instalace 7.1 Předpisy pro instalaci Při dodání je konektor motorového výstupu (hybridní kabel) průmyslových distributorů opatřen transportní krytkou. Ta zajišt uje pouze stupeň ochrany IP40. Pro dosažení požadovaného stupně ochrany je třeba transportní kryt odstranit a nasunout a našroubovat příslušný protilehlý konektor. Montáž Průmyslové distributory se smí montovat pouze na rovnou, torzně tuhou základovou konstrukci, která není vystavena chvění a otřesům. Pro upevnění průmyslového rozváděče MFZ.6, MFZ.7 nebo MFZ.8 použijte šrouby velikosti M6 s příslušnými podložkami. Šrouby dotáhněte momentovým klíčem (přípustný utahovací moment 3,1...3,5 Nm ( lb.in)). Instalace ve vlhkých prostorách nebo na volném prostranství Pro kabely použijte odpovídající průchodky (případně použijte redukce). Nepoužívané kabelové přívody a připojovací zdířky M12 utěsněte uzavíracími šrouby. U postranních kabelových přívodů pokládejte kabel se smyčkou pro odkapávání vlhkosti. Před opětovnou montáží modulu sběrnice, resp. víka připojovací skříňky překontrolujte těsnicí plochy a případně je očistěte. Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 23

24 7 Mechanická instalace Průmyslové distributory 7.2 Průmyslové distributory Montáž průmyslových distributorů MQS.../Z.6. Následující obrázek znázorňuje připojovací rozměry pro průmyslové distributory..z.6.: 365 mm M6 180 mm M AXX 24 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

25 Mechanická instalace Průmyslové distributory 7 Montáž průmyslových distributorů MQS.../MM../Z.7. Následující obrázek znázorňuje připojovací rozměry pro průmyslové distributory..z.7.: mm M6 59,5 mm M AXX Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 25

26 7 Mechanická instalace Průmyslové distributory Montáž průmyslových distributorů MQS.../MM03- MM15/Z.8. (konstrukční velikost 1) Následující obrázek znázorňuje připojovací rozměry pro průmyslové distributory..z.8. (konstrukční velikost 1): 200 mm M6 290 mm 270 mm M AXX 26 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

27 350mm Mechanická instalace Průmyslové distributory 7 Montáž průmyslových distributorů MQS.../MM22- MM3X/Z.8. (konstrukční velikost 2) Následující obrázek znázorňuje připojovací rozměry pro průmyslové distributory..z.8. (konstrukční velikost 2): 205 mm M6 290 mm M AXX Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 27

28 8 Elektrická instalace Plánování instalace s ohledem na elektromagnetickou kompatibilitu 8 Elektrická instalace 8.1 Plánování instalace s ohledem na elektromagnetickou kompatibilitu Pokyny pro uspořádání a pokládání instalovaných komponent Správná volba kabelů, řádné uzemnění a fungující vyrovnání potenciálů jsou rozhodující předpoklady pro úspěšnou instalaci decentrálních pohonů. V zásadě je třeba použít příslušné normy. Navíc je nutno dbát na následující pokyny: Vyrovnání potenciálů Nezávisle na funkčním uzemnění (připojení ochranného vodiče) je třeba zajistit nízkoodporové vysokofrekvenční vyrovnání potenciálů (viz též VDE 0113 nebo VDE 0100 část 540), např. pomocí: plošného spojení kovových součástí zařízení plochých zemnicích pásků (vysokofrekvenční pásky) 03643AXX Stínění datových kabelů nesmí být použito pro vyrovnání potenciálů. Datové kabely a napájení 24 V Je třeba pokládat odděleně od kabelů, které mohou způsobit rušení (např. kabely pro řízení magnetických ventilů, přívodní kabely motorů apod.). Průmyslové distributory Pro propojení průmyslového distributoru a motoru se doporučuje používat speciální hybridní kabel SEW, který je navržen pro tento účel AXX Kabelová šroubení Je třeba použít šroubení s velkoplošným kontaktem na stínění (dbejte na dodržení pokynů pro výběr a řádnou montáž kabelových šroubení). 28 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

29 Elektrická instalace Plánování instalace s ohledem na elektromagnetickou kompatibilitu 8 Stínění kabelů musí být účinné z hlediska elektromagnetické kompatibility (účinné odstínění) nesmí být navrženo pouze jako mechanická ochrana kabelu musí být na koncích kabelu plošně spojeno s kovovým krytem přístroje pomocí kovových kabelových šroubení vyhovujících nárokům na elektromagnetickou kompatibilitu (dbejte na dodržení pokynů pro výběr a řádnou montáž kabelových šroubení). Další informace naleznete v příručce SEW "Praxe techniky pohonů elektromagnetická kompatibilita v technice pohonů". Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 29

30 8 Elektrická instalace Instalační předpisy pro průmyslové distributory 8.2 Instalační předpisy pro průmyslové distributory Připojení sít ových přívodů Jmenovité napětí a frekvence měniče MOVIMOT musí souhlasit s parametry příslušné sítě. Průřez vedení: podle vstupního proudu I Netz při jmenovitém výkonu (viz kapitola "Technické údaje"). Jištění přívodních kabelů instalujte na začátek připojovacího vedení k síti za odbočkou ze sběrné lišty. Pojistky Používejte typ D, D0, NH nebo ochranný spínač vedení. Dimenzování pojistek musí odpovídat průřezu kabelů. Běžný jistič chybového proudu není možné použít jako ochranné zařízení. Jističe chybového proudu citlivé na každý proud ("typ B") nemohou být použity k ochraně. Při normálním provozu pohonů MOVIMOT mohou vzniknout svodové proudy > 3,5 ma. Podle EN je zapotřebí provést druhé uzemnění (nejméně o průměru přívodních kabelů sítě) paralelně k zemnicímu vodiči přes oddělená připojovací místa. Mohou vzniknout provozní svodové proudy > 3,5 ma. Pro spínání pohonů MOVIMOT je třeba použít stykačové spínací kontakty spotřební kategorie AC-3 podle IEC 158. SEW doporučuje používat v napět ových sítích s neuzemněným nulovým bodem (sítě IT) indikátory zemního spojení s pulzním měřením. Zamezí se tím chybnému aktivování indikátoru zemního spojení vlivem kapacit měniče vůči zemi. Přípustný připojovací průřez a proudová zatížitelnost svorek Výkonové svorky X1, X21 (šroubové svorky) Řídicí svorky X20 (pružinové svorky) Připojovací průřez (mm 2 ) 0,2 mm 2 4 mm 2 0,08 mm 2 2,5 mm 2 Připojovací průřez (AWG) AWG 24 AWG 10 AWG 28 AWG 12 Proudová zatížitelnost 32 A 12 A (maximální dlouhodobý proud) Přípustný utahovací moment výkonových svorek činí 0,6 Nm (5.3 Ib.in). 30 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

31 Elektrická instalace Instalační předpisy pro průmyslové distributory 8 Doplňkové možnosti připojení u průmyslových distributorů MFZ.6, MFZ.7 a MFZ.8 V oblasti připojení napájecího napětí 24 V DC se nachází blok svorek X29 se dvěma svislými svorníky M4 x 12 a jedna zasunovací svorka X AXX Blok svorek X29 je možné použít namísto svorky X20 k převedení napájecího napětí 24 V. Oba svislé svorníky jsou uvnitř spojeny s přípojkou 24 V na svorce X20. Obsazení svorek Číslo Název Funkce X V Napájecí napětí 24 V pro elektroniku modulů, senzorů (F) a standardních aktorů (svislé svorníky, přemostěno svorkou X20/11) 2 GND Vztažný potenciál 0V24 (svislý svorník, přemostěn svorkou X20/13) Zasouvací svorka X40 ("Safety Power") je určena pro napájení měniče MOVIMOT napětím 24 V DC přes bezpečný výstup průmyslového distributoru PROFIsafe MQS.2F. Obsazení svorek Číslo Název Funkce X V Napájecí napětí 24 V pro měnič MOVIMOT pro bezpečné odpojení 2 GND Vztažný potenciál 0V24 pro měnič MOVIMOT pro bezpečné odpojení Z výroby je svorka X40/1 přemostěna svorkou X20/31 a svorka X40/2 je přemostěna svorkou X20/33, takže je měnič MOVIMOT připojen na bezpečném binárním výstupu průmyslového distributoru PROFIsafe MQS.2F. Proudová zatížitelnost obou šroubových svorek je 16 A. Přípustný utahovací moment šestihranných matic je 1,2 Nm (10.6 Ib.in) ± 20 %. Proudová zatížitelnost šroubovací svorky X40 činí 10 A. Připojovací průřez činí 0,25 mm 2 až 2,5 mm 2 (AWG 24 až AWG 12). Přípustný utahovací moment činí 0,6 Nm (5.3 Ib.in). Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 31

32 8 Elektrická instalace Instalační předpisy pro průmyslové distributory Instalace ve výškách nad m n. m. Pohony MOVIMOT pro sít ové napětí od 380 do 500 V je možné při dodržení následujících okrajových podmínek použít v nadmořských výškách od m maximálně do m. Dlouhodobý jmenovitý výkon se kvůli omezenému chlazení ve výškách nad m snižuje (viz návod k použití pro zařízení MOVIMOT ). Vzdušné vzdálenosti a cesty svodových proudů jsou od nadmořské výšky m dostatečné pro přepět ovou třídu 2. Jestliže je pro instalaci požadována přepět ová třída 3, je třeba přídavnou externí přepět ovou ochranou zajistit, aby špičky přepětí fáze-fáze a fáze-země nepřesahovaly 2,5 kv. Pokud je požadováno bezpečné elektrické odpojení, musí být ve výškách nad m n. m. realizováno mimo vlastní zařízení (Bezpečné elektrické odpojení podle EN a EN 60204). Přípustné jmenovité napětí sítě, které v nadmořských výškách do m n. m. činí 3 x 500 V, se snižuje o 6 V na každých 100 m výšky až na maximální přípustnou hodnotu 3 x 380 V ve výšce m n. m. Ochranná zařízení Pohony MOVIMOT jsou vybaveny integrovanou ochranou proti přetížení, externí ochranná zařízení nejsou nutná. Instalace průmyslových distributorů v souladu s UL Pro připojení používejte pouze měděné kabely s teplotním rozsahem 60/75 C. Pohon MOVIMOT je vhodný pro provoz v napět ových sítích s uzemněným nulovým bodem (sítě TN a TT), které mohou dodávat maximální proud A AC a maximální jmenovité napětí 500 V AC. Předpokladem použití měničů MOVIMOT v souladu s UL je použití tavných pojistek, jejichž výkonové parametry nepřesahují 35 A/600 V. Jako externí zdroj napětí 24 V DC je možné použít pouze vyzkoušené zařízení s omezeným výstupním napětím (Umax = 30 V DC ) a výstupním proudem (I = 8 A). Certifikace UL platí pouze pro provoz v napět ových sítích s napětím proti zemi maximálně do 300 V. 32 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

33 Elektrická instalace Instalační předpisy pro průmyslové distributory 8 Elektromagneticky odstíněné kovové šroubovací kabelové koncovky Elektromagneticky odstíněné kovové šroubovací kabelové koncovky dodávané firmou SEW se musí instalovat následovně: [1] [1] Pozor: Izolační plášt odřízněte a neohrnujte AXX Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 33

34 8 Elektrická instalace Instalační předpisy pro průmyslové distributory Zkouška zapojení Aby nedošlo ke zranění osob nebo k poškození zařízení a přístrojů kvůli chybám zapojení, je třeba před prvním připojením napětí provést kontrolu zapojení. Všechny moduly sběrnic odpojte od připojovacího modulu. Všechny měniče MOVIMOT odpojte od připojovacího modulu (pouze u MFZ.7, MFZ.8). Všechny konektory výstupů motoru (hybridní kabely) odpojte od průmyslového distributoru. Proveďte zkoušku izolace zapojení podle platných národních norem. Proveďte zkoušku uzemnění. Proveďte zkoušku izolace mezi sít ovým vedením a vedením 24 V DC. Překontrolujte izolaci mezi sít ovým a komunikačním vedením. Zkontrolujte polaritu vedení 24 V DC. Zkontrolujte polaritu komunikačního vedení. Zkontrolujte sled fází. Zajistěte vyrovnávání potenciálů mezi rozhraními průmyslových sběrnic. Po provedení zkoušky zapojení Připojte a přišroubujte všechny motorové výstupy (hybridní kabely). Připojte a přišroubujte všechny sběrnicové moduly. Připojte a přišroubujte všechny měniče MOVIMOT (pouze u MFZ.7, MFZ.8). Namontujte víka všech připojovacích skříněk. Nepoužívané konektory utěsněte. Připojení kabelů sběrnice PROFIBUS v průmyslovém distributoru Dbejte na to, aby připojovací žíly sběrnice PROFIBUS uvnitř průmyslového distributoru byly vedeny co možná nejkratší cestou a aby byly u vstupní a výstupní sběrnice vždy stejně dlouhé. Kromě toho se nestíněné žíly vedení PROFIBUS nesmí z důvodů elektromagnetické kompatibility pokládat přímo vedle jiných napájecích a signálních vedení. 34 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

35 Elektrická instalace Připojení průmyslových distributorů MFZ26, MFZ27, MFZ28 s MQS Připojení průmyslových distributorů MFZ26, MFZ27, MFZ28 s MQS.. Přípojné moduly MFZ26, MFZ27, MFZ28 s modulem průmyslové sběrnice MQS.2 a dvěma napět ovými okruhy 24 V DC L3 L3 L2 L2 L1 L1 MFZ26 PE PE X mm 2 (AWG10) MFZ27 [2] PE L1 L1 L2 L2 L3 L3 PE [3] mm (AWG12) X20 MFZ28 + MQS22 MQS32 A B 24V GND [1] 1 A 2 B 3 DGND A 4 5 B PROFIBUS- DP DGND res. [1] 8 VP 9 10 DGND res. 24 V V 12 GND 13 GND V_LS 24V_LS 16 GND 17 GND 18 A B 24V GND 2 x 24 V DC 24V_LS GND 24V_LS GND 20153AXX 0 = potenciálová úroveň 0 1 = potenciálová úroveň 1 [1] Kovová kabelová šroubení pro zajištění elektromagnetické kompatibility [2] Viz kap. Připojení bezpečnostních vstupů a výstupů, Strana 37 [3] Bezpečnostní propojku (zapojena z výroby) neodstraňovat! Obsazení svorek Číslo Název Směr Funkce X20 1 A Vstup PROFIBUS-DP datové vedení A (vstupní) 2 B Vstup PROFIBUS-DP datové vedení B (vstupní) 3 DGND - Vztažný potenciál pro data sběrnice PROFIBUS-DP (jen pro testovací účely) 4 A Výstup PROFIBUS-DP datové vedení A (výstupní) 5 B Výstup PROFIBUS-DP datové vedení B (výstupní) 6 DGND - Vztažný potenciál pro data sběrnice PROFIBUS-DP (jen pro testovací účely) Rezervováno 8 VP Výstup Výstup +5 V (max. 10 ma) (jen pro testovací účely) 9 DGND - Vztažný potenciál pro VP (svorka 8) (jen pro testovací účely) Rezervováno V Vstup Napájecí napětí 24 V pro elektroniku modulu, senzory (F) a standardní aktory V Výstup Napájecí napětí 24 V (přemostěno svorkou X20/11) 13 GND Vstup Vztažný potenciál 0V24 14 GND Výstup Vztažný potenciál 0V24 (přemostěno svorkou X20/13) V_LS Vstup Napájení 24 V - napětí zátěže pro bezpečný výstup (F-DO0) V_LS Výstup Napájení 24 V - napětí zátěže (přemostěno svorkou X20/15) 17 GND Vstup Vztažný potenciál 0V24V 18 GND Výstup Vztažný potenciál 0V24 (přemostěno svorkou X20/17) Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 35

36 8 Elektrická instalace Připojení průmyslových distributorů MFZ26, MFZ27, MFZ28 s MQS.. Přípojné moduly MFZ26, MFZ27, MFZ28 s modulem průmyslové sběrnice MQS.2 a společnými napět ovými okruhy 24 V DC MFZ26 L3 L2 L1 PE L3 L2 L1 PE X mm 2 (AWG10) MFZ27 [2] PE L1 L1 L2 L2 L3 L3 PE [3] mm (AWG12) X20 MFZ28 + MQS22 MQS32 A B 24V GND [1] 1 A 2 B 3 DGND A 4 5 B PROFIBUS- DP DGND res. [1] 8 VP 9 10 DGND res. 24 V V 12 GND 13 GND V_LS 24V_LS 16 GND 17 GND 18 A B 24V GND 1x 24 V DC 20168AXX 0 = potenciálová úroveň 0 1 = potenciálová úroveň 1 [1] Kovová kabelová šroubení pro zajištění elektromagnetické kompatibility [2] Viz kap. Připojení bezpečnostních vstupů a výstupů, Strana 37 [3] Bezpečnostní propojka (zapojeno z výroby) neodstraňovat! Obsazení svorek Číslo Název Směr Funkce X20 1 A Vstup PROFIBUS-DP datové vedení A (vstupní) 2 B Vstup PROFIBUS-DP datové vedení B (vstupní) 3 DGND - Vztažný potenciál pro data sběrnice PROFIBUS-DP (jen pro testovací účely) 4 A Výstup PROFIBUS-DP datové vedení A (výstupní) 5 B Výstup PROFIBUS-DP datové vedení B (výstupní) 6 DGND - Vztažný potenciál pro data sběrnice PROFIBUS-DP (jen pro testovací účely) Rezervováno 8 VP Výstup Výstup +5 V (max. 10 ma) (jen pro testovací účely) 9 DGND - Vztažný potenciál pro VP (svorka 8) (jen pro testovací účely) Rezervováno V Vstup Napájecí napětí 24 V pro elektroniku modulu, senzory (F) a standardní aktory V Výstup Napájecí napětí 24 V (přemostěno svorkou X20/11) 13 GND Vstup Vztažný potenciál 0V24 14 GND Výstup Vztažný potenciál 0V24 (přemostěno svorkou X20/13) V_LS Vstup Napájení 24 V - napětí zátěže pro bezpečný výstup (F-DO0) V_LS Výstup Napájení 24 V - napětí zátěže (přemostěno svorkou X20/15) 17 GND Vstup Vztažný potenciál 0V24V 18 GND Výstup Vztažný potenciál 0V24 (přemostěno svorkou X20/17) 36 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

37 Elektrická instalace Připojení bezpečnostních vstupů a výstupů Připojení bezpečnostních vstupů a výstupů Připojení bezpečnostních vstupů (F-DIx) a bezpečnostního výstupu (F-DO0) se provádí na horní řadě svorkové lišty X20 (svorky ). V následujících odstavcích je znázorněno a popsáno obsazení svorek a přípustné možnosti připojení. Zpracování všech bezpečných vstupů a výstupů se provádí v rámci rozhraní PROFIsafe MQS.. vždy dvoukanálově. Bezpečné vstupy a výstupy jsou tak vhodné pro aplikace do kategorie 4 podle EN 954-1, výkonnostní úroveň e podle EN ISO a SIL 3 podle EN Připojované externí senzory a aktory a jejich zapojení musí odpovídat příslušné potřebné třídě bezpečnosti. Respektujte prosím v této souvislosti následující schémata připojení a seznam příslušných chyb. Navíc je třeba dodržovat "Požadavky na externí senzory a aktory", Strana 17. Připojení přes svorkovou lištu X20 X20 F-DI0 GND res. F-SS0 GND res. F-DI1 GND res F-SS1 GND res. F-DO0_P GND F-DO0_M GND 24V_LS. GND 20154AXX Číslo Název Směr Funkce X20 19 F-DI0 Vstup Bezpečnostní binární vstup #0 20 GND - Vztažný potenciál 0V24 21 res. - Rezervováno 22 F-SS0 Výstup Bezpečnostní napájení senzorů pro F-DI0 23 GND - Vztažný potenciál 0V24 24 res. - Rezervováno 25 F-DI1 Vstup Bezpečnostní binární vstup #1 26 GND - Vztažný potenciál 0V24 (musí být přemostěn svorkou X20/36!) 27 res. - Rezervováno 28 F-SS1 Výstup Bezpečnostní napájení senzorů pro F-DI1 29 GND - Vztažný potenciál 0V24 30 res. - Rezervováno 31 F-DO0_P Výstup "pulzně spínaný" kanál pro bezpečný výstup #0 32 GND - Vztažný potenciál 0V24 33 F-DO0_M Výstup Kanál "spínaný na kostru" pro bezpečný výstup #0 34 GND - Vztažný potenciál 0V V_LS Vstup Napájecí napětí 24 V pro aktory (přemostěno svorkou X20/15+16) 36 GND2 Vstup Vztažný potenciál 0V24 (přemostěno svorkou X20/17+18 a musí být neustále přemostěn svorkou X20/26!) Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 37

38 8 Elektrická instalace Připojení bezpečnostních vstupů a výstupů Připojení senzorů F-DIx / F-SSx Pokyny pro zapojení senzorů: Pro bezpečné binární vstupy se zásadně nesmí používat žádná stíněná vedení. Na bezpečné vstupy F-DIx se smí připojovat výhradně kontaktní senzory v souladu s principem klidového proudu (např. spínače nouzového vypnutí, dveřní kontaktní spínače atd.). Obě napájení senzoru F-SS0 a F-SS1 jsou vždy taktovaná. Při připojování senzorů je třeba dbát na to, že F-SS0 je přes senzor spojeno s F-DI0 (pevné přiřazení) a F-SS1 je přes senzor spojeno s F-DI1 (pevné přiřazení) Nepoužívané vstupy se nemusí zapojovat. Otevřený vstup se vyhodnocuje vždy jako signál "0". Pro bezpečnostní aplikace jsou přípustná pouze následující zapojení: a) Dva senzory, jednopólové zapojení X20 F-DI0 GND res. F-SS0 GND res. F-DI1 GND res F-SS1 GND res. F-DO0_P GND F-DO0_M GND 24V_LS. GND 59776AXX Pomocí interního testu a monitorování je možné rozpoznat následující chyby: zkrat na napájecí napětí křížové spojení mezi oběma vstupními signály přerušení vodiče nebo zkrat na vztažný potenciál se vyhodnocuje jako signál "0" (nejde o chybový stav) Pozor: Zkrat mezi napájením senzoru F-SSx a příslušným bezpečným vstupem F-DIx (přemostění senzoru) se nerozpozná. Takový druh zkratu je třeba vyloučit vhodným vedením kabelu! Pokud systém rozpozná chybu, přejde do bezpečného stavu, tj. všechny bezpečnostní procesní veličiny (F-DI a F-DO) se nastaví na hodnotu "0". Kromě toho dojde k pasivaci bezpečnostního modulu (viz kapitolu "Tabulka chyb bezpečnostní části", Strana 82). Chybový stav je indikován kontrolkou "F-STATE" (viz kapitolu "Význam kontrolek LED", Strana 79). 38 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

39 Elektrická instalace Připojení bezpečnostních vstupů a výstupů 8 b) Jeden senzor, dvoupólové zapojení X20 F-DI0 GND res. F-SS0 GND res. F-DI1 GND res F-SS1 GND res. F-DO0_P GND F-DO0_M GND 24V_LS. GND 59777AXX Pozor: U této varianty zapojení neexistuje žádné interní spojení a monitorování rozdílového času mezi oběma vstupními signály. Signály F-DI0 a F-DI1 se přenášejí vždy jednotlivě na nadřazené bezpečnostní řízení. Logickou vazbu a monitorování rozdílového času je třeba realizovat tam. Pomocí interního testu a monitorování je možné rozpoznat následující chyby: zkrat na napájecí napětí křížové spojení mezi oběma vstupními signály přerušení vodiče nebo zkrat na vztažný potenciál se vyhodnocuje jako signál "0" (nejde o chybový stav) Pozor: Zkrat mezi napájením senzoru F-SSx a příslušným bezpečným vstupem F-DIx (přemostění senzoru) se nerozpozná. Takový druh zkratu je třeba vyloučit vhodným vedením kabelu. Pokud systém rozpozná chybu, přejde do bezpečného stavu, tj. všechny bezpečnostní procesní veličiny (F-DI a F-DO) se nastaví na hodnotu "0". Kromě toho dojde k pasivaci bezpečnostního modulu (viz kapitolu "Tabulka chyb bezpečnostní části", Strana 82). Chybový stav je indikován kontrolkou "F-STATE" (viz kapitolu "Význam kontrolek LED", Strana 79). Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 39

40 8 Elektrická instalace Připojení bezpečnostních vstupů a výstupů Připojení senzoru F-DO0 Bezpečný binární výstup je 2pólový se spínáním P-M a ovládá se přes PROFIsafe z nadřazeného bezpečnostního řízení. Připojení aktoru na bezpečný výstup F-DO0 musí být vždy 2pólové mezi spínacími výstupy P a M (F-DO0_P a F-DO0_M). Jednopólová přípojka mezi F-DO0_P a vztažným potenciálem GND není přípustná a vede ke vzniku chybového stavu jakmile dojde k pokusu o řízení výstupu. Bezpečný výstup je interně cyklicky testován. Díky oddělené koncepci však testovací impulzy na připojovacích svorkách nejsou vidět a při provozu nemusí být zohledňovány. Pro bezpečnostní aplikace je přípustné pouze následující zapojení: X20 F-DI0 GND res. F-SS0 GND res. F-DI1 GND res F-SS1 GND res. F-DO0_P GND F-DO0_M GND 24V_LS. GND R L 59778AXX Pomocí interních testů a kontrol je možné odhalit různé externí chyby: Při zapnutém výstupu se rozpoznají následující chyby: Zkrat mezi výstupem P a vztažným potenciálem Zkrat mezi výstupem M a napájecím napětím +24 V Zkrat mezi výstupem P a výstupem M Při vypnutém výstupu se rozpoznají následující chyby: Zkrat mezi výstupem P a vztažným potenciálem Zkrat mezi výstupem M a vztažným potenciálem Zkrat mezi výstupem P a napájecím napětím +24 V Zkrat mezi výstupem M a napájecím napětím +24 V Pokud systém rozpozná chybu, přejde do bezpečného stavu, tj. všechny bezpečnostní procesní veličiny (F-DI a F-DO) se nastaví na hodnotu "0". Kromě toho dojde k pasivaci bezpečnostního modulu (viz kapitolu "Tabulka chyb bezpečnostní části", Strana 82). Chybový stav je indikován kontrolkou "F-STATE" (viz kapitolu "Význam kontrolek LED", Strana 79). 40 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

41 Elektrická instalace Připojení bezpečnostních vstupů a výstupů 8 Pro bezpečné zastavení pohonu MOVIMOT se systémem PROFIsafe je třeba bezpečný výstup F-DO0 následujícím způsobem spojit s napájecím napětím (24 V) frekvenčního měniče MOVIMOT : X20 F-DI0 GND res. F-SS0 GND res. F-DI1 GND res. F-SS1 GND res. F-DO0_P GND F-DO0_M GND 24V_LS GND AXX Pozor: Bezpečnostní funkce frekvenčního měniče MOVIMOT je přípustná pouze pro aplikace do kategorie 3 podle EN Respektujte prosím příslušné pokyny a požadavky uvedené v kapitolách 4 a 5. Při expedici kompletního průmyslového distributoru PROFIsafe MQS.2F/Z2.F z firmy SEW-EURODRIVE jsou tato spojení již z výroby provedena. Správné zapojení je třeba přesto zkontrolovat. Řádnou bezpečnostní funkci je třeba prokázat a zdokumentovat při uvedení do provozu. Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 41

42 8 Elektrická instalace Připojení standardních vstupů a výstupů 8.5 Připojení standardních vstupů a výstupů Připojení přes konektory M12 u... Rozhraní pro průmyslovou sběrnici MQS22 se 4 digitálními vstupy a 2 digitálními výstupy: Senzory / aktory je možné připojovat pouze přes zdířky M12! Dvoukanálové senzory / aktory připojte na DI0, DI2 a DO0. DI1, DI3 a DO1 pak již není možné použít. 24 V (V024) DI0 24 V (V024) DI1 DI3 DO1 DI2 DO0 GND GND GND DIO DI2 DO0 24 V (V024) DI1 24 V (V024) DI3 DO DI1 GND DI3 GND DO1 GND 20155AXX Pozor: Nepoužívané přípojky musí být uzavřeny krytkami M12, aby byl zajištěn stupeň ochrany IP65! Bezpečnostní senzory a aktory je třeba připojit na svorkovou lištu X20! 42 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

43 Elektrická instalace Připojení standardních vstupů a výstupů 8 Připojení přes konektory M12 u... Rozhraní pro průmyslovou sběrnici MQS32 s 6 digitálními vstupy: Senzory je možné připojovat pouze přes zdířky M12! Dvoukanálové senzory připojte na DI0, DI2 a DI4. DI1, DI3 a DI5 pak již není možné použít. 24 V (V024) 24 V (V024) 24 V (V024) DI1 DI3 DI5 DI0 DI2 DI4 GND GND GND DIO DI2 DI4 DI1 DI3 DI5 24 V (V024) 24 V (V024) 24 V (V024) DI1 GND DI3 GND DI5 GND 05785AXX Pozor: Nepoužívané přípojky musí být uzavřeny zátkami M12, aby byl zajištěn stupeň ochrany IP65! Bezpečnostní senzory a aktory je třeba připojit na svorkovou lištu X20! Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 43

44 8 Elektrická instalace Připojení sběrnice doplňkovou připojovací technikou 8.6 Připojení sběrnice doplňkovou připojovací technikou Připojovací příruba AF2 nebo../z27f/ AVT2/AWT2 Připojovací přírubu AF2 je možné jako alternativu ke standardnímu provedení kombinovat s průmyslovými distributory pro PROFIBUS MFZ26F a MFZ28F. Připojovací příruba AF2 je vybavena konektory M12 pro připojení k systému PROFIBUS. Na straně zařízení je namontován jeden konektor X11 pro vstupní PROFIBUS a jedna zdířka X12 pro navazující PROFIBUS. Konektor M12 je vyroben v provedení "Reverse-Key-Codierung" (často označováno také jako kódování B nebo W). U průmyslových distributorů MFZ27F je k dispozici identická technika připojení M12, typové označení je v tomto případě../z27f/avt2/awt2. [2] [3] [4] [1] [5] [6] 51340AXX [1] Čelní plech [2] Konektor M12, vstupní PROFIBUS (X11) [3] Ochranný kryt [4] Zdířka M12, výstupní PROFIBUS (X12) [5] Uzavírací šroub M20 [6] Uzavírací šroub M25 Připojovací konektory M12 odpovídají doporučením směrnice č "Způsob připojení sběrnice PROFIBUS". Narozdíl od standardního provedení se již nesmí používat uzavření sběrnice, které bylo možné připojit k modulu MQS. Namísto toho je třeba k poslednímu prvku připojit zasouvací uzávěr sběrnice (M12) v místě pokračovací přípojky sběrnice X12! 44 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

45 Elektrická instalace Připojení sběrnice doplňkovou připojovací technikou 8 Zapojení a obsazení pinů pro AF2 nebo../z27f/avt2/ AWT2 GN RD BN BU RD GN X11 X AXX Konektor M12 X11 Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Závit Není obsazeno Vedení A sběrnice PROFIBUS (vstupní) Není obsazeno Vedení B sběrnice PROFIBUS (vstupní) Není obsazeno Stínění / ochranná zem Zdířka M12 X12 Pin 1 Napájecí napětí VP 5V pro zakončovací odpor Pin 2 Vedení A sběrnice PROFIBUS (výstupní) Pin 3 Vztažný potenciál mezi DGND a VP (pin 1) Pin 4 Vedení B sběrnice PROFIBUS (výstupní) Pin 5 Není obsazeno Závit Stínění / ochranná zem Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 45

46 8 Elektrická instalace Připojení sběrnice doplňkovou připojovací technikou Připojovací příruba AF3 Připojovací přírubu AF3 je možné jako alternativu ke standardnímu provedení AF0 kombinovat s průmyslovými distributory pro PROFIBUS MFZ26F a MFZ28F. Připojovací příruba AF3 je vybavena konektory M12 pro připojení k systému PROFIBUS. Na straně zařízení je namontován jeden konektor X11 pro vstupní PROFIBUS a jedna zdířka X12 pro navazující PROFIBUS. Konektor M12 je vyroben v provedení "Reverse- Key-Codierung" (často označováno také jako kódování B nebo W). Kromě toho je připojovací příruba AF3 vybavena připojovacím konektorem M12 X15 (čtyřpólový, normální kódování) pro přivedení napájecího (napájecích) napětí 24 V. [2] [3] [4] [5] [6] [1] [7] [6] [8] 51336AXX [1] Čelní plech [2] Konektor M12, vstupní PROFIBUS (X11) [3] Zdířka M12, výstupní PROFIBUS (X12) [4] Redukce [5] Konektor M12, napájecí napětí 24 V (X15) [6] Šroubovací záslepka M20 [7] Ochranný kryt [8] Uzavírací šroub M25 Připojovací příruba AF3 odpovídá doporučením uvedeným ve směrnici PROFIBUS č "Technika připojení pro PROFIBUS". Na rozdíl od standardního provedení již nelze u připojovací připojovací příruby AF3 použít zakončení sběrnice připojitelné k modulu MQS. Namísto toho je třeba k poslednímu prvku připojit zasouvací uzávěr sběrnice (M12) v místě pokračovací přípojky sběrnice X12! 46 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

47 Elektrická instalace Připojení sběrnice doplňkovou připojovací technikou 8 Zapojení AF3 a obsazení pinů GN RD BN BU BN BU WH BK RD GN X11 X12 X AXX Konektor M12 X11 Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Závit Není obsazeno Vedení A sběrnice PROFIBUS (vstupní) Není obsazeno Vedení B sběrnice PROFIBUS (vstupní) Není obsazeno Stínění / ochranná zem Zdířka M12 X12 Pin 1 Napájecí napětí VP 5 V pro připojovací odpor Pin 2 Vedení A sběrnice PROFIBUS (výstupní) Pin 3 Referenční potenciál DGND napětí VP (pin 1) Pin 4 Vedení B sběrnice PROFIBUS (výstupní) Pin 5 Není obsazeno Závit Stínění / ochranná zem Konektor M12 X15 Pin 1 Pin 2 Pin 3 Pin 4 24 V - napájecí napětí 24 V pro elektroniku modulů a senzory V2I24 - napájecí napětí 24 V pro aktory GND - vztažný potenciál 0V24 pro elektroniku modulů a senzory GND2 - vztažný potenciál 0V24 pro aktory Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 47

48 8 Elektrická instalace Připojení standardizovaných kabelů 8.7 Připojení standardizovaných kabelů Spojení mezi průmyslovým distributorem MFZ.6. a měničem MOVIMOT (objednací číslo ) + DT/DV..MM MFZ AXX Vnější stínění kabelu musí být připojeno pomocí kovových kabelových šroubení zajišt ujících elektromagnetickou kompatibilitu ke krytu připojovací skříňky zařízení MOVIMOT. Obsazení kabelu Svorka MOVIMOT Barva žíly / označení L1 černá / L1 L2 černá / L2 L3 černá / L3 24 V červená / 24V bílá / 0V, bílá / 0V RS+ oranžová / RS+ RS- zelená / RS- Svorka PE zeleno-žlutá + konec stínění Dbejte na uvolnění směru otáčení 24V L R oba směry otáčení jsou uvolněny 24V L R je uvolněno pouze otáčení vlevo zadání požadovaných hodnot pro otáčení vpravo vede k zastavení pohonu 24V L R je uvolněno pouze otáčení vpravo; zadání požadovaných hodnot pro otáčení vlevo vede k zastavení pohonu 24V L R pohon je zablokován, resp. zastaven 48 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

49 Elektrická instalace Připojení standardizovaných kabelů 8 Spojení mezi průmyslovým distributorem MFZ.7. nebo MFZ.8. a třífázovými motory (objednací číslo ) + DT/DV MFZ.8 MFZ AXX Vnější stínění kabelu musí být připojeno pomocí kovových kabelových šroubení zajišt ujících elektromagnetickou kompatibilitu ke krytu připojovací skříňky motoru. Obsazení kabelu Svorka motoru Barva žíly / označení U1 černá / U1 V1 černá / V1 W1 černá / W1 4a červená / 13 3a bílá / 14 5a modrá / 15 1a černá / 1 2a černá / 2 Svorka PE zeleno-žlutá + konec stínění (vnitřní stínění) Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 49

50 8 9 I 0 Uvedení do provozu se systémem PROFIBUS (MQS) Postup při uvedení do provozu 9 Uvedení do provozu se systémem PROFIBUS (MQS) 9.1 Postup při uvedení do provozu Před vysunutím / zasunutím modulu sběrnice (MQS) doporučujeme odpojit napájecí napětí 24 V DC! Propojení příchozí a odchozí sběrnice PROFIBUS je integrováno v připojovacím modulu, takže ani při vytažení elektroniky modulu nedojde k přerušení vedení sběrnice PROFIBUS. Dbejte rovněž na dodržení pokynů uvedených v kapitole "Doplňující pokyny pro uvádění průmyslových distributorů do provozu" Strana Zkontrolujte správné připojení měniče MOVIMOT a přípojného modulu PROFIBUS (MFZ26, MFZ27 nebo MFZ28). 2. Přepínač DIP S1/1 (na zařízení MOVIMOT ) přepněte do polohy ON (= adresa 1). S1 S1 ON Pomocí potenciometru požadovaných hodnot f1 nastavte maximální otáčky AXX f [Hz] 75 f [1] 05066BXX [1] Poloha potenciometru 4. Opět nasaďte uzavírací šroub víka (s těsněním). 5. Pomocí přepínače f2 nastavte minimální frekvenci f min Funkce Nastavení Poloha přepínače Minimální frekvence f min [Hz] Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

51 Uvedení do provozu se systémem PROFIBUS (MQS) Postup při uvedení do provozu I Pokud není rampa zadána přes průmyslovou sběrnici (2 PD), zadejte čas rampy pomocí přepínače t1 na měniči MOVIMOT. Časy rampy jsou odvozeny od intervalu požadovaných hodnot, který činí 50 Hz. Funkce Nastavení Poloha přepínače Čas rampy t1 [s] 0,1 0,2 0,3 0,5 0, Na modulu MQS nastavte adresu PROFIBUS (výrobní nastavení: adresa 4). Nastavení adresy PROFIBUS se provádí pomocí přepínače DIP S1 (1 až 7). 8 [2] x 0 = x 0 = x 1 = x 0 = x 0 = 0 [1] [1] příklad: adresa 17 [2] přepínač 8 = rezervováno Adresa 0 až 125: platná adresa Adresa 126, 127: není podporována x 0 = 0 ON x 1 = AXX Následující tabulka znázorňuje na příkladu adresy 17, jakým způsobem se pro libovolnou adresu sběrnice zjistí nastavení přepínačů DIP. Výpočet Zbytek Poloha přepínače DIP Váha 17 / 2 = 8 1 DIP 1 = ON 1 8 / 2 = 4 0 DIP 2 = OFF 2 4 / 2 = 2 0 DIP 3 = OFF 4 2 / 2 = 1 0 DIP 4 = OFF 8 1 / 2 = 0 1 DIP 5 = ON 16 0 / 2 = 0 0 DIP 6 = OFF 32 0 / 2 = 0 0 DIP 7 = OFF 64 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 51

52 9 I 0 Uvedení do provozu se systémem PROFIBUS (MQS) Postup při uvedení do provozu 8. Nastavte adresu PROFIsafe na modulu MQS (výrobní nastavení: adresa 255). Nastavení adresy PROFIsafe se provádí pomocí přepínače DIP S2. Přípustné jsou adresy 1 až Dbejte na to, aby se nastavení na modulu MQS shodovalo s adresou PROFIsafe v systému STEP 7 HW Config. Následující obrázek znázorňuje polohu přepínače DIP S2 pro příklad adresování s adresou ON x x x x x x x x x x 0 = 512 = 256 = 128 = 64 = 32 = 16 = 0 = 4 = 0 = Příklad: adresa AXX Následující tabulka znázorňuje příklad výpočtu polohy přepínačů DIP pro adresu 1012: Výpočet Zbytek Poloha přepínače DIP Váha 1012 / 2 0 DIP 1 = OFF / 2 0 DIP 2 = OFF / 2 1 DIP 3 = ON / 2 0 DIP 4 = OFF 8 63 / 2 1 DIP 5 = ON / 2 1 DIP 6 = ON / 2 1 DIP 7 = ON 64 7 / 2 1 DIP 8 = ON / 2 1 DIP 9 = ON DIP 10 = ON Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

53 Uvedení do provozu se systémem PROFIBUS (MQS) Postup při uvedení do provozu I Zakončovací odpory rozhraní průmyslové sběrnice MQS připojte za poslední prvky sběrnice. Pokud se rozhraní MQS nachází na konci segmentu sběrnice PROFIBUS, provádí se připojení do sítě PROFIBUS pouze přes vstupní vedení PROFIBUS (svorky 1/2). Aby nemohlo docházet k poruchám systému sběrnice vlivem reflexí a podobných jevů, je třeba segment sběrnice PROFIBUS u fyzicky prvního a posledního prvku terminovat pomocí zakončovacích odporů. Zakončovací odpory sběrnice jsou již na MQS připojeny a mohou být aktivovány pomocí dvou přepínačů DIP S1 (viz následující obrázek). Zakončení sběrnice je realizováno pro typ vedení A podle EN (Volume 2)! Zakončení sběrnice ON = zap. Zakončení sběrnice OFF = vyp. Výrobní nastavení ON 9 ON AXX 05073AXX Při používání průmyslových distributorů s připojovací technikou AF2, AF3 nebo u typů../z27f/avt2/awt2 dbejte na následující pokyny: Při použití připojovací techniky PROFIBUS se nesmí používat zakončení sběrnice, které je použitelné u modulu MQS... Namísto toho je třeba k poslednímu prvku připojit zasouvací uzávěr sběrnice (M12) v místě pokračovací přípojky sběrnice X12! 10.Nasaďte měnič MOVIMOT a rozhraní MQS a přišroubujte je. 11.Zapněte přívod napětí 24 V. Zelená kontrolka "RUN" na modulu MQS se rozsvítí. 12.Nakonfigurujte rozhraní PROFIsafe MQS v masteru DP. Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 53

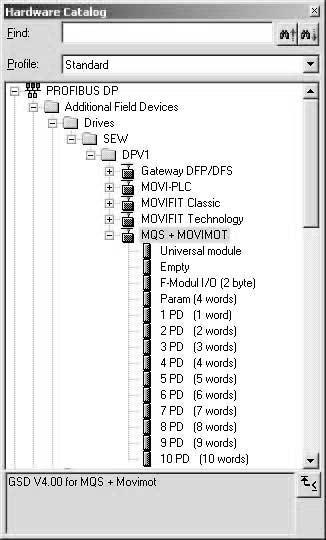

54 9 I 0 Uvedení do provozu se systémem PROFIBUS (MQS) Konfigurace rozhraní MQS v systému PROFIBUS-DP pomocí STEP7 9.2 Konfigurace rozhraní MQS v systému PROFIBUS-DP pomocí STEP7 Zabezpečené moduly MQS pro průmyslové sběrnice můžete obvyklým způsobem přes STEP7 HW Config nakonfigurovat pro provoz v systému PROFIBUS DP. Aby bylo možné rozhraní MQS provozovat se zabezpečením proti chybám v systému PROFIsafe, je pro konfiguraci a parametrizaci modulu pomocí STEP7 zapotřebí doplňkový balíček "Distributed Safety (od V5.4)". Instalace souboru GSD Pro zabezpečený modul průmyslové sběrnice MQS s funkcí PROFIsafe používejte prosím následující soubory GSD a obrazové soubory: SEW_6005.GSD SEW6005N.BMP SEW6005S.BMP SEW6005N.DIB SEW6005S.DIB Po instalaci souboru GSD se modul objeví v katalogu hardwaru v systému STEP7 / HW Config: Profibus-DP [1] +---Additional Field Devices [2] +---Drives [3] +---SEW [4] +---PROFIsafe [5] +----MQS + MOVIMOT [6] [1] [2] [3] [4] [5] [6] 20156AXX 54 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

55 Uvedení do provozu se systémem PROFIBUS (MQS) Konfigurace rozhraní MQS v systému PROFIBUS-DP pomocí STEP7 I 0 9 Konfigurace modulu MQS v systému HW Config V systému HW Config přetáhněte myší položku "MQS + MOVIMOT" na kabel sběrnice. Zařízení se poté zobrazí tak, jak je znázorněno na následujícím obrázku. Jako standardní konfiguraci obdržíte nastavení 4 PD (4 slova). S tímto nastavením můžete moduly MQS provozovat jako standardní modul průmyslové sběrnice MQP. V této standardní konfiguraci není přes PROFIsafe k dispozici žádná bezpečnostní funkce AXX Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 55

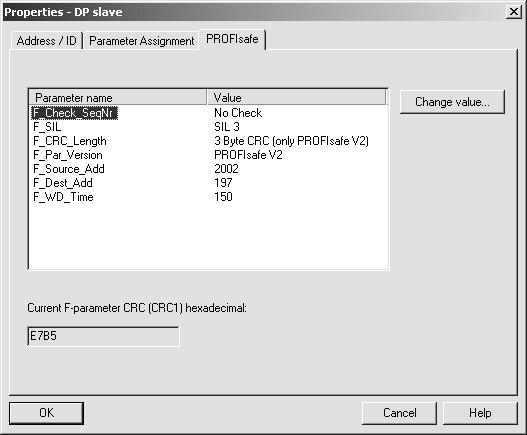

56 9 I 0 Uvedení do provozu se systémem PROFIBUS (MQS) Konfigurace rozhraní MQS v systému PROFIBUS-DP pomocí STEP7 Návrh nové konfigurace Konfiguraci v systému HW Config je zpravidla nutné přizpůsobit vaší aplikaci. Pro tento účel připojte ke slotům příslušné moduly. Každý slot má přitom pevně přidělenou funkci. Po smazání implicitní konfigurace slotu se ve sloupci "DP identifier" zobrazí funkce tohoto slotu. Následující tabulka uvádí přehled funkcí slotu. Slot Označení DP Popis funkce 1 F-Channel Ve slotu 1 se konfiguruje kanál PROFIsafe. Může být obsazen následujícími moduly: "F-Modul I/O (2 byte)" = kanál PROFIsafe se použije pro doplněk DFS11B "Empty" = kanál PROFIsafe nebude použit 2 Param- Channel POZOR! Pokud není nakonfigurován žádný kanál PROFIsafe, zůstává bezpečnostní část rozhraní MQS v bezpečném stavu a bezpečný výstup FDO0 zůstává vypnutý. Ve slotu 2 se konfiguruje 8 bytový kanál parametrů, pokud se chcete přes cyklická data PROFIBUS-DP dostat k parametrům rozhraní MQS. Tento kanál není zabezpečený a může být obsazen následujícím modulem: "Param (4 words)" = kanál parametrů je používán "Empty" = kanál parametrů není používán 3 PD-Channel Ve slotu 3 se konfigurují procesní data pro řízení měniče MOVIMOT. Ve vstupním a výstupním směru se přenáší vždy stejný počet procesních dat. Kanál procesních dat musí být vždy nakonfigurován. Tento kanál není zabezpečený a může být obsazen následujícím modulem: "1 PD" = řízení pomocí 1 procesního datového slova "2 PD" = řízení pomocí 2 procesních datových slov "3 PD" = řízení pomocí 3 procesních datových slov "4 PD" = řízení pomocí 4 procesních datových slov "5 PD" = řízení pomocí 5 procesních datových slov "6 PD" = řízení pomocí 6 procesních datových slov "7 PD" = řízení pomocí 7 procesních datových slov "8 PD" = řízení pomocí 8 procesních datových slov "9 PD" = řízení pomocí 9 procesních datových slov "10 PD" = řízení pomocí 10 procesních datových slov 20158AXX 56 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

57 Uvedení do provozu se systémem PROFIBUS (MQS) Konfigurace rozhraní MQS v systému PROFIBUS-DP pomocí STEP7 I 0 9 Parametrizace vlastností PROFIsafe Parametrizaci vlastností zabezpečených modulů MQS pro systém PROFIsafe je možné provádět v systému STEP7 HW Config poklepáním na požadovaný modul ve slotu 1. Objeví se okno [DP slave properties] se záložkami [Address/identifier], [Set parameters] a [PROFIsafe] AXX V parametru F_Dest_Add se zadává adresa PROFIsafe, která byla předtím nastavena pomocí přepínače DIP S2 modulu MQS. Popis parametrů F Při rozběhu systému PROFIBUS-DP se bezpečnostní parametry pro provoz PROFIsafe odesílají v jednom bloku parametrů F z masteru PROFIBUS-DP na modul MQS. V bezpečné části rozhraní MQS se provede zkouška věrohodnosti těchto parametrů. Teprve po pozitivním potvrzení tohoto bloku parametrů F zahájí modul MQS výměnu dat (DataExchange) v systému PROFIBUS-DP. Níže jsou uvedeny bezpečnostní parametry, které se přenášejí na MQS. Pro vaši bezpečnostní aplikaci můžete nastavit následující parametry: F_CRC_Length F_Par_Version F_Dest_Add F_WD_Time Parametr "F_Check_SeqNr" (fixní) Tento parametr určuje, zda má být čítač stavu ready (Consecutive Number) zahrnut do zkoušky konzistentnosti (výpočet CRC) zprávy s využitelnými daty F. Modul MQS podporuje následující nastavení: F_Check_SeqNr = "No check" Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 57

58 9 I 0 Uvedení do provozu se systémem PROFIBUS (MQS) Konfigurace rozhraní MQS v systému PROFIBUS-DP pomocí STEP7 Parametr "F_SIL" (fixní) Pomocí tohoto parametru jsou prvky F schopny kontrolovat shodnost bezpečnostní třídy se zařízením F Host. Podle rizika se pro tyto případy rozlišují bezpečnostní obvody s různými bezpečnostními třídami SIL 1 až SIL 3 (SIL = Safety-Integrity-Level). Modul MQS podporuje následující nastavení: F_SIL = SIL 3 Parametr "F_CRC_Length" (nastavitelný) V závislosti na délce využitelných dat (F) (hodnoty procesu) a na verzi PROFIsafe je zapotřebí různá délka zkušební hodnoty cyklického redundantního součtu (CRC). Tento parametr podává v bezpečnostní zprávě bezpečnostnímu prvku (F) informaci o očekávané délce klíče CRC2. Modul MQS používá využitelná data v délce kratší než 12 bytů, takže se u PROFIsafe V1 používá 2 bytový cyklický redundantní součet (CRC) a u PROFIsafe V2 3 bytový CRC. Modul MQS podporuje následující nastavení: F_CRC_Length = 2 byty CRC (pouze u PROFIsafe V1) 3 byty CRC (pouze u PROFIsafe V2) Parametr "F_Par_Version" (nastavitelný) Tento parametr identifikuje verzi PROFIsafe implementovanou v rozhraní MQS. Je možné volit mezi verzemi PROFIsafe V1 a PROFIsafe V2. MQS podporuje obě verze. Parametr "F_Source_Add" (fix) Adresy PROFIsafe se používají pro jednoznačnou identifikaci zdroje (F_Source_Add) a cíle (F_Dest_Add). Kombinace zdrojové a cílové adresy musí být v rámci celé sítě a všech stanic jednoznačná. Zadání zdrojové adresy F_Source_Add se v závislosti na konfiguraci masteru provádí automaticky přes STEP7. Parametr "F_Source_Add" může mít hodnoty od 1 do Tento parametr nelze v systému STEP7-HWCONFIG přímo měnit. Parametr "F_Dest_Add" (nastavitelný) V tomto parametru se zadává adresa PROFIsafe, která byla předtím nastavena pomocí přepínače DIP S2 modulu MQS. Parametr "F_Dest_Add" může mít hodnoty od 1 do Parametr "F_WD_Time" (nastavitelný) Tento parametr definuje dobu sledování v zabezpečené části rozhraní MQS. V rámci této doby sledování musí z parametru F-CPU přijít platná aktuální bezpečnostní zpráva. V opačném případě rozhraní MQS přejde do zabezpečeného stavu. Zvolte dobu sledování tak dlouhou, aby byla tolerována zpoždění zpráv způsobená průběhem komunikace, ale zároveň dostatečně krátkou, aby mohla být vaše bezpečnostní aplikace provozována bez omezení. Pro rozhraní MQS můžete parametr "F_WD_Time" udávat v krocích od 1 ms do 10 s. 58 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

59 Funkce rozhraní PROFIBUS MQS Výměna dat s modulem MQS I Funkce rozhraní PROFIBUS MQS Moduly PROFIsafe MQS s integrovaným řízením a zabezpečeným odpojením pohonu MOVIMOT podporují paralelní provoz standardních funkcí a bezpečnostních funkcí přes kabel PROFIBUS-DP. Rozhraní PROFIsafe MQS poskytuje následující komunikační funkce: Standardní přenos procesních dat, moduly MQP (bez zabezpečení) 8 bytový kanál parametrů (bez zabezpečení) Funkce PROFIBUS DPV1 pro parametrizaci a diagnostiku modulu MQS a měniče MOVIMOT (bez zabezpečení) Zabezpečenou komunikaci PROFIsafe pro bezpečné vstupy a výstupy 10.1 Výměna dat s modulem MQS Výměna dat mezi masterem PROFIBUS a MQS probíhá přes PROFIBUS DP, který současně představuje "šedý kanál" pro bezpečnostní aplikace. Přenášené zprávy DP tak obsahují standardní informace pro klasický provoz modulu MQS s měničem MOVIMOT v systému PROFIBUS DP a bezpečnostní zprávu PROFIsafe. V závislosti na konfiguraci probíhá při maximálním rozsahu výměna bezpečnostních dat PROFIsafe, kanálu parametrů a procesních dat mezi masterem DP a modulem MQS podle následujícího schématu. Standard CPU F- CPU DP master PROFIBUS DP "šedý kanál" PD Param PROFIsafe PROFIsafe Param PD PROFIBUS DP-Slave bezpečnostní MQS Standardní funkce F- funkce MQS 20160ACS Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 59

60 10 I 0 Funkce rozhraní PROFIBUS MQS Výměna dat s modulem MQS Zobrazení modulu MQS v oblasti adres řízení PLC Využitelná data přenášená přes PROFIBUS-DP jsou zobrazována v rámci řízení v oblasti vstupních a výstupních adres. Standardní využitelná data (procesní data a případně 8 bytový kanál parametrů) používá standardní CPU ke zpracování. Data PROFIsafe může využít pouze F-CPU. Následující obrázky se týkají následující konfigurace PROFIBUS: Adresa E Adresa A F Modul I/O (2 byty) Param (4 words) PD (4 words) Pro bezpečnostní funkci je v F-CPU k dispozici 16 vstupních a výstupních bitů. Z toho se využívají pouze 2 vstupní bity (pro F-DI0 a F-DI1) a jeden výstupní bit (pro F-DO0). Všechny další bity je třeba považovat za rezervované a dosadit do nich hodnotu "0". Následující obrázek znázorňuje vstupní data ve vstupním rozsahu adres PLC. Využitelná data PROFIBUS na MQS >> master 6 bytový PROFIsafe 8 bytový Param 4 P D Oblast vstupních adres PLC EB0 EB1 EB2 EB3 EB4 EB5 PEB PEB PROFIsafe Header 4 vstupní slova kanálu parametrů 4 vstupní procesní slova Bit: Rezervováno Rezervováno F-DI0 (bezpečný vstup) F-DI1 (bezpečný vstup) 0: není sepnutý 1: sepnutý 59780ACS Následující obrázek znázorňuje data MQS ve výstupním rozsahu adres PLC. Rezervováno Bit: F-DO0 (bezpečný výstup) 0: není sepnutý 1: sepnutý Rezervováno výstupní slova kanál parametrů 4 výstupní procesní slova AB0 AB1 AB2 AB3 AB4 AB5 Oblast výstupních adres PLC PAB PAB bytový PROFIsafe 8 bytový Param 4 P D Využitelná data PROFIBUS na master MQS >> 59781ACS 60 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

61 Funkce rozhraní PROFIBUS MQS Integrovaná řídicí funkce I Integrovaná řídicí funkce Rozhraní PROFIsafe MQS jsou stejně jako rozhraní PROFIBUS MQP vybavena integrovanou řídicí funkcí. Tato řídicí funkce vám umožňuje do značné míry individuálně nastavit reakci pohonu na externí parametry z průmyslové sběrnice a z integrovaných vstupů a výstupů. Máte například možnost zpracovat signály senzorů přímo v přípojném modulu sběrnice nebo definovat přes rozhraní průmyslové sběrnice svůj vlastní komunikační profil. Při použití přibližovacího snímače NV26 nebo ES16 máte k dispozici jednoduchý polohovací systém, který je možné pomocí řídicího programu MQS integrovat do své aplikace. Řídicí funkce modulů MQS je realizována přes IPOSplus. Přes diagnostické a programovací rozhraní (pod šroubením na čelní straně) modulů máte přístup k integrovanému řízení IPOS. Doplněk UWS21B nebo USB11A umožňuje připojit PC. Programování se provádí přes kompilátor MOVITOOLS. Bližší informace ohledně programování naleznete v příručce "Polohování a sekvenční řízení IPOSplus " Standardní program Moduly MQS jsou standardně dodávány s programem IPOS, který do značné míry kopíruje funkci modulů MFP. Nastavte na MOVIMOT adresu 1 a dbejte na pokyny pro uvedení do provozu. Pevná šířka procesních dat činí 4 slova (berte v úvahu při konfiguraci a uvádění do provozu). První tři slova jsou transparentně vyměňována se zařízením MOVIMOT a odpovídají přístrojovému profilu MOVILINK (viz kapitola "Přístrojový profil MOVILINK "). Vstupy a výstupy modulů MQS se přenášejí ve 4. slově. DO1 DO Master PO MOVIMOT +MQS PO1 PO2 PO3 PO4 PI1 PI2 PI3 PI PI (DI5) (DI4) DI3 DI2 DI1 DI AXX Chybové reakce Přerušení spojení mezi modulem MQS a zařízením MOVIMOT vede po jedné sekundě k vypnutí. Chyba je znázorněna prostřednictvím stavového slova 1 (chyba 91). Jelikož tato systémová chyba zpravidla upozorňuje na problémy se zapojením nebo na chybějící napájení měniče MOVIMOT napětím 24 V, není možný reset pomocí řídicího slova! Jakmile dojde k obnovení komunikačního spojení, chyba automaticky zmizí. Přerušení spojení mezi masterem průmyslové sběrnice a modulem MQS vede po uplynutí nastaveného času timeoutu sběrnice k tomu, že se výstupní data procesu pro MOVIMOT nastaví na nulu. Tuto chybovou reakci je možné vypnout přes parametr 831 v softwaru MOVITOOLS. Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 61

62 10 I 0 Funkce rozhraní PROFIBUS MQS Řízení přes PROFIBUS-DP 10.4 Řízení přes PROFIBUS-DP Standardní výstupní procesní data vyslaná z masteru sběrnice PROFIBUS je možné zpracovávat v programu IPOS modulu MQS. Standardní vstupní procesní data posílaná na master sběrnice PROFIBUS jsou zadávána přes program IPOS modulu MQS. Šířka procesních dat je libovolně nastavitelná (1-10 slov). Jestliže se jako master PROFIBUSu použije řízení PLC, leží procesní data ve vstupní nebo výstupní, resp. v periferní oblasti SPS Parametrizace přes sběrnici PROFIBUS-DP Přístup k parametrům MQS je u sběrnice PROFIBUS-DP realizován přes kanál parametrů přístrojového protokolu MOVILINK, který kromě běžných služeb READ a WRITE nabízí ještě další parametrizační služby. Přes kanál parametrů je možné přistupovat pouze k parametrům MQS. Stavba kanálu parametrů Parametrizace průmyslových zařízení přes systémy průmyslových sběrnic, které nepodporují žádnou aplikační strukturu, vyžaduje reprodukování nejdůležitějších funkcí jako např. READ a WRITE pro čtení a zápis parametrů. K tomuto účelu slouží např. u sběrnice PROFIBUS-DP definice parametrického objektu procesních dat (PPO). Tento PPO je cyklicky přenášen a obsahuje kromě kanálu procesních dat také kanál parametrů, se kterým mohou být necyklicky vyměňovány hodnoty parametrů. PD PARAM PARAM PD 51439AXX PARAM PD data parametrů procesní data Následující tabulka znázorňuje stavbu kanálu parametrů. Skládá se z řídicího bytu, rezervovaného bytu, indexového slova a čtyř datových bytů. Byte 0 Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Řízení rezervováno Index High Index Low Data MSB Data Data Data LSB Správa rezervováno = 0 Index parametrů 4 byty dat 62 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

63 Funkce rozhraní PROFIBUS MQS Parametrizace přes sběrnici PROFIBUS-DP I 0 10 Řízení kanálu parametrů Celý průběh parametrizace je koordinován přes byte 0 (řízení). Přes tento byte jsou zpřístupněny důležité obslužné parametry jako identifikace služby, délka dat nebo provedení a stav prováděné služby. Následující obrázek ukazuje, že bity 0, 1, 2 a 3 obsahují rozpoznání služby a proto definují, která služba se bude vykonávat. V bitech 4 a 5 je uvedena délka dat pro službu Write v bytech, která se pro parametry SEW vždy nastavuje na 4 byty. MSB Byte 0: Řízení LSB Bit: Identifikace služby 0000 = No Service 0001 = Read Parameter 0010 = Write Parameter 0011 = Write Parameter volatile 0100 = Read Minimum 0101 = Read Maximum 0110 = Read Default 0111 = Read Scale 1000 = Read Attribute Datová délka: 00 = 1 byte 01 = 2 byty 10 = 3 byty 11 = 4 byty (musí být nastaveno!) Bit handshake musí být při cyklickém přenosu s každým novým požadavkem změněn Stavový bit 0 = bezchybné vykonání služby 1 = chyba při vykonání služby Bit 6 slouží jako potvrzení mezi řízením a modulem MQS. V rozhraní MQS způsobí spuštění příslušné služby. Jelikož je speciálně u sběrnice PROFIBUS-DP kanál parametrů přenášen cyklicky s procesními daty, musí být vykonání služby v MQS spuštěno vedlejším řízením přes "bit handshake". Proto se hodnota tohoto bitu pro každou nově vykonávanou službu mění. MQS signalizuje bitem handshake, zda byla služba vykonána či nikoli. Pokud v řídicím systému odpovídá přijatý bit handshake vyslanému bitu, je služba vykonána. Stavový bit pak znázorňuje, jestli byla služba vykonána řádně nebo chybně. Rezervovaný byte Byte 1 je chápán jako rezervovaný a musí být nastaven na hodnotu 0x00. Indexové adresování Pomocí bytu 2 (Index-High) a bytu 3 (Index-Low) je určen parametr, který má být zapsán nebo přečten přes průmyslovou sběrnici. Parametry rozhraní MQS jsou nezávisle na připojené sběrnici adresovány jednotným indexem. Kapitola "Seznam parametrů MQ.." obsahuje parametry rozhraní MQx s indexy. Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 63

64 10 I 0 Funkce rozhraní PROFIBUS MQS Parametrizace přes sběrnici PROFIBUS-DP Datová oblast Data se nacházejí, jak je znázorněno v následující tabulce, v bytech 4 až 7 kanálu parametrů. Pro každou službu je tak možné přenést maximálně 4 byty dat. Data se zapisují vždy zprava, tj. byte 7, obsahuje datový byte s nejnižší hodnotou (Data-LSB) a byte 4 naopak datový byte s nejvyšší hodnotou (Data-MSB). Byte 0 Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Řízení rezervováno Index High Index Low Data MSB Data Data Data LSB Byte high 1 Word High Byte low 1 Double word Byte high 2 Word Low Byte low 2 Chybné vykonání služby Chybné vykonání služby je signalizováno nastavením stavového bitu v řídicím bytu. Jestliže je přijatý bit handshake rovný vyslanému bitu handshake, byla služba na MQS vykonána. Pokud stavový bit signalizuje chybu, zapíše se do datové oblasti parametrizační zprávy chybový kód. Byty 4-7 pak vracejí návratový kód ve strukturované podobě (viz kapitola Návratové kódy). Byte 0 Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Řízení rezervováno Index High Index Low Error- Class Error-Code Add. Code high Add. Code low Stavový bit = 1: Chybné vykonání služby 64 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

65 Funkce rozhraní PROFIBUS MQS Parametrizace přes sběrnici PROFIBUS-DP I 0 10 Návratové kódy parametrizace Při chybné parametrizaci vrací MQS na odpovídající master, který provádí parametrizaci, různé návratové kódy, které dávají přesnou informaci o příčině poruchy. Tyto návratové kódy mají strukturu podle EN Jsou rozlišovány následující elementy: Error-Class Error-Code Additional-Code Tyto návratové kódy platí pro všechna komunikační rozhraní modulu MQS. Error-Class Prvek Error-Class slouží k přesnější klasifikaci chyby. MQS podporuje následující kategorie chyb definované podle EN 50170(V2): Class (hex) Označení Význam 1 vfd-state stavová chyba virtuálního průmyslového zařízení 2 application-reference chyba v aplikačním programu 3 definition chyba v definici 4 resource zdrojová chyba 5 service chyba při vykonání služby 6 access chyba při přístupu 7 OV chyba v seznamu objektů 8 other jiná chyba (viz doplňující kód) Error-Class je generován komunikačním softwarem při chybné komunikaci rozhraní průmyslové sběrnice. Přesnější informaci o chybě poskytují elementy Error-Code a Additional-Code. Error-Code Prvek Error-Code (chybový kód) umožňuje přesnější identifikaci příčiny chyby v příslušné třídě chyb Error-Class. Generuje jej komunikační software modulu MQS při chybě komunikace. Pro třídu chyb Error-Class 8 = "Jiná chyba" je definován jen chybový kód Error-Code = 0 (jiný chybový kód). Přesnou informaci v tomto případě poskytuje Additional Code. Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 65

66 10 I 0 Funkce rozhraní PROFIBUS MQS Parametrizace přes sběrnici PROFIBUS-DP Additional-Code Přídavný kód obsahuje specifické návratové kódy firmy SEW pro chybnou parametrizaci modulu MQS. Kódy se odesílají zpět na master v rámci Error-Class 8 = "Jiná chyba". Následující tabulka znázorňuje veškerá možná kódování pro Additional-Code. Error-Class: 8 = "Jiná chyba": Add.-Code high (hex) Add.-Code low (hex) Význam Žádná chyba Nepovolený index parametru Funkce/parametr není definován(a) Povoleno pouze čtení Blokování parametrů je aktivní Výrobní nastavení je aktivní Hodnota parametru je příliš vysoká Hodnota parametru je příliš nízká Pro tuto funkci/parametr chybí potřebná doplňková karta Chyba systémového softwaru Parametrizační přístup pouze přes procesní rozhraní RS-485 na X A Parametrizační přístup jen přes diagnostické rozhraní RS B Parametr chráněn proti přístupu 00 1C Je zapotřebí blokování regulátoru 00 1D Nepřípustná hodnota parametru 00 1E Bylo aktivováno výrobní nastavení 00 1F Parametr nebyl uložen do EEPROM Parametr není možné změnit, pokud je koncový stupeň uvolněn Byl dosažen koncový znak copypen Copypen není odblokován Parametr smí být změněn pouze u programu IPOS Stopp Parametr smí být změněn pouze při vypnutém automatickém nastavení (autosetup) Zvláštní návratové kódy (zvláštní případy) Chyby parametrizace, které nemohou být automaticky identifikovány ani aplikační strukturou systému průmyslové sběrnice ani systémovým softwarem modulu MQS, jsou řešeny jako zvláštní případy. Jedná se přitom o následující možnosti: Chybné kódování služby přes kanál parametrů Chybný údaj o délce služby přes kanál parametrů Chyba v konfiguraci komunikace příslušného prvku 66 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

67 Funkce rozhraní PROFIBUS MQS Parametrizace přes sběrnici PROFIBUS-DP I 0 10 Chybné rozpoznání služby v kanálu parametrů Při parametrizaci přes kanál parametrů byla zadána neplatná identifikace služby v řídicím bytu. Následující tabulka znázorňuje návratové kódy pro tento zvláštní případ. Kód (dek) Význam Error-Class: 5 Service Error-Code: 5 Illegal Parameter Add.-Code high: 0 Add.-Code high: 0 Chybný údaj o délce služby v kanálu parametrů Při parametrizaci přes kanál parametrů byla u služby Write zadána jiná délka dat, než 4 byty. Návratové kódy jsou uvedeny v následující tabulce. Kód (dek) Význam Error-Class: 6 Access Error-Code: 8 Type conflict Add.-Code high: 0 Add.-Code high: 0 Odstranění chyby: Překontrolujte bity 4 a 5 v bytu pro správu kanálu parametrů, které udávají délku dat. Chyba konfigurace - komunikace prvku Návratový kód zobrazený v následující tabulce bude zaslán tehdy, pokud se pokusíte zaslat parametrizační službu na prvek, pro který nebyl nakonfigurován kanál parametrů. Kód (dek) Význam Error-Class: 6 Access Error-Code: 1 Object not existent Add.-Code high: 0 Add.-Code high: 0 Odstranění chyby: Nakonfigurujte kanál parametrů pro příslušný prvek. Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 67

68 10 I 0 Funkce rozhraní PROFIBUS MQS Parametrizace přes sběrnici PROFIBUS-DP Čtení a zápis parametrů přes sběrnici PROFIBUS-DP Čtení parametru přes sběrnici PROFIBUS-DP (Read) Pro vykonání služby READ přes kanál parametrů se smí kvůli cyklickému přenosu kanálu parametrů změnit bit handshake teprve poté, co byl kanál parametrů odpovídajícím způsobem připraven pro službu. Při čtení parametru proto, prosím, dodržujte následující postup: 1. Zapište index parametru, který se má číst, do bytu 2 (Index-High) a bytu 3 (Index-Low). 2. Zapište identifikaci služby Read (čtení) do řídicího bytu (byte 0). 3. Změnou bitu handshake pošlete službu Read na MQS. Jelikož se jedná o službu "čtení", odeslané datové byty (byte 4...7) i zakódovaná délka dat (v řídicím bytu) se ignorují a nemusí se tudíž zadávat. MQS zpracuje službu Read a se změnou bitu handshake zašle zpět potvrzení o vykonání služby. Byte 0: Řízení /1 X X Rozpoznání služby: 0001 = Read Parameter Datová délka: pro službu READ není relevantní X = není relevantní 0/1 = hodnota bitu se mění Bit handshake musí být při každém novém požadavku změněn Stavový bit 0 = bezchybné vykonání služby 1 = chyba při vykonání služby Obrázek znázorňuje kódování služby READ v řídicím bytu. Délka dat není relevantní, je třeba zanést pouze identifikaci služby pro službu READ. Aktivace služby Read v MQS poté proběhne změnou bitu handshake. Například je tak možné aktivovat službu Read s kódováním řídicího bytu 01 hex nebo 41 hex. 68 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

69 Funkce rozhraní PROFIBUS MQS Parametrizace přes sběrnici PROFIBUS-DP I 0 10 Zápis parametru přes sběrnici PROFIBUS-DP (Write) Pro vykonání služby WRITE přes kanál parametrů se smí kvůli cyklickému přenosu kanálu parametrů změnit bit handshake teprve poté, co byl kanál parametrů odpovídajícím způsobem připraven pro službu. Při zápisu parametru proto prosím dodržujte následující postup: 1. Zaznamenejte index parametru, do kterého se má zapisovat, do bytu 2 (Index-High) a bytu 3 (Index-Low). 2. Zaneste dat, která se mají zapisovat, do bytů 4 až Identifikaci služby a délku dat pro službu Write (zápis) zadejte do řídicího bytu (byte 0). 4. Změnou bitu handshake pošlete službu Write na MQS. MQS zpracuje službu Write a se změnou bitu handshake zašle zpět potvrzení o vykonání služby. Obrázek znázorňuje kódování služby WRITE v řídicím bytu. Délka dat činí pro všechny parametry MQS 4 byty. Zaslání této služby na MQS poté proběhne změnou bitu handshake. Služba Write tak má na MQS vždy kódování řídicího bytu 32 hex nebo 72 hex. Byte 0: Řízení / Rozpoznání služby: 0010 = Write rezervováno Datová délka: 11 = 4 byty Bit handshake musí být při každém novém požadavku změněn 0/1 = hodnota bitu se mění Stavový bit 0 = bezchybné vykonání služby 1 = chyba při vykonání služby Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 69

70 10 I 0 Funkce rozhraní PROFIBUS MQS Parametrizace přes sběrnici PROFIBUS-DP Průběh parametrizace u sběrnice PROFIBUS-DP Na následujícím obrázku je na příkladu služby WRITE znázorněn průběh parametrizace mezi řízením a modulem MQS přes sběrnici PROFIBUS-DP. Pro zjednodušení průběhu je na obrázku znázorněn pouze řídicí byte kanálu parametrů. Zatímco řízení připravuje kanál parametrů pro službu Write, modul MQS pouze přijme kanál parametrů a odešle jej zpět. Aktivace služby proběhne teprve v okamžiku, kdy se změní hodnota bitu handshake, tedy v tomto případě dojde ke změně hodnoty z 0 na 1. MQS poté interpretuje kanál parametrů a zpracuje službu Write, na všechny požadavky však nadále odesílá hodnotu bitu handshake = 0. Potvrzení o vykonání služby je realizováno pomocí změny bitu handshake v návratové zprávě MQS. Řízení rozpozná, že přijatý bit handshake opět souhlasí s odeslaným, a může připravit novou parametrizaci. Řízení RS-485 MQP (slave) Kanál parametrů se připravuje pro zápisovou službu (Write) Kanál parametrů se přijme, ale nevyhodnocuje se. Bit Handshake se mění a služba se předává na měnič. Po příjmu potvrzení služby jsou bity Handshake - vyslaný a přijatý opět shodné Služba zápisu se zpracovává. Služba zápisu provedena, bit Handshake se změní. Kanál parametrů se přijme, ale nevyhodnotí ACS Formát parametrizačních dat Při parametrizaci přes rozhraní průmyslové sběrnice se používá stejné kódování parametrů jako při parametrizaci přes sériové rozhraní RS-485. Seznam jednotlivých parametrů naleznete v kapitole "Seznam parametrů". 70 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

71 Funkce rozhraní PROFIBUS MQS Parametrizace přes PROFIBUS-DPV1 I Parametrizace přes PROFIBUS-DPV1 Se specifikací PROFIBUS-DPV1 byly v rámci rozšíření PROFIBUS-DP zavedeny nové acyklické služby Read/Write. Tyto acyklické služby jsou vkládány do speciálních zpráv v průběhu cyklického provozu sběrnice, takže je zajištěna kompatibilita mezi sběrnicemi PROFIBUS-DP (verze 0) a PROFIBUS-DPV1 (verze 1). Pomocí acyklických služeb Read/Write je možné mezi zařízeními master a slave (pohonový měnič) vyměňovat větší objemy dat, než např. přes osmibytový kanál parametrů ve formě cyklických vstupních a výstupních dat. Výhodou acyklické výměny dat přes DPV1 je minimální zatížení cyklického provozu sběrnice, nebot jsou zprávy DPV1 přidávány do cyklu sběrnice pouze podle potřeby. A R/W PD PARAM C R/W PARAM PD 51654AXX PARAM PD A R/W C R/W data parametrů procesní data acyklické služby Read/Write cyklické služby Read/Write Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 71

72 10 I 0 Funkce rozhraní PROFIBUS MQS Parametrizace přes PROFIBUS-DPV1 Struktura kanálu parametrů DPV1 Datové sady (DS) Využitelná data přenášená přes službu DPV1 se slučují do datových sad. Každá datová sada je jednoznačně reprezentována délkou, číslem slotu a indexem. Pro komunikaci DPV1 s rozhraním MQS.. se používá struktura datové sady 47, která je definována v profilu PROFIdrive "Technika pohonů" vydaném Organizací uživatelů sběrnic PROFIBUS od V3.1 jako kanál parametrů DPV1 pro pohony. Přes tento kanál parametrů je možné uplatnit různé způsoby přístupu k parametrizačním datům pohonového měniče. V zásadě se přes datovou sadu s indexem 47 provádí parametrizace pohonů podle kanálu parametrů PROFIdrive DPV1, verze profilu 3.0. Pomocí záznamu Request-ID se rozlišuje, zda se jedná o parametrický přístup podle profilu PROFIdrive, nebo o přístup přes služby SEW-EURODRIVE MOVILINK. V kapitole "Prvky datové sady DS47" jsou popsány možné způsoby kódování jednotlivých elementů. Struktura datové sady je identická pro přístup přes PROFIdrive i přes MOVILINK. DPV1 Read/Write PROFIdrive Parameter Channel DS47 SEW-EURODRIVE MOVILINK Jsou podporovány následující služby MOVILINK : Osmibytový kanál parametrů MOVILINK se všemi službami podporovanými pohonovým měničem, jako: Read Parameter Write Parameter Write Parameter volatile (proměnlivý) Jsou podporovány následující služby aplikačního profilu PROFIdrive: Čtení (Request Parameter) jednotlivých parametrů typu double word Zápis (Change Parameter) jednotlivých parametrů typu double word 72 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

73 Funkce rozhraní PROFIBUS MQS Parametrizace přes PROFIBUS-DPV1 I 0 10 Prvky datové sady DS47 Následující tabulka znázorňuje prvky datové sady DS47 Field Data Type Values Request Reference Unsigned8 0x00 reserved 0x01..0xFF Request ID Unsigned8 0x01 Request parameter (PROFIdrive) 0x02 Change parameter (PROFIdrive) 0x40 SEW-EURODRIVE MOVILINK -Service Response ID Unsigned8 Response (+): 0x00 reserved 0x01 Request parameter (+) (PROFIdrive) 0x02 Change parameter (+) (PROFIdrive) 0x40 SEW-EURODRIVE MOVILINK -Service (+) Response (-): 0x81 Request parameter (-) (PROFIdrive) 0x82 Change parameter (-) (PROFIdrive) 0xC0 SEW-EURODRIVE MOVILINK -Service (-) Axis Unsigned8 0x00..0xFF Number of axis No. of Parameters Unsigned8 0x01..0x DWORDs (240 DPV1 data bytes) Attribute Unsigned8 0x10 Value Pro SEW-EURODRIVE MOVILINK (Request ID = 0x40): 0x00 No service 0x10 Read Parameter 0x20 Write Parameter 0x30 Write Parameter volatile 0x40 Read Minimum 0x50 Read Maximum 0x60 Read Default 0x70 Read Scale 0x80 Read Attribute 0xA0..0xF0 rezervováno No. of Elements Unsigned8 0x00 for non-indexed parameters 0x01..0x75 Quantity Parameter Number Unsigned16 0x xFFFF MOVILINK parameter index Subindex Unsigned16 0x0000 SEW-EURODRIVE: always 0 Format Unsigned8 0x43 Double word 0x44 Error No. of Values Unsigned8 0x00..0xEA Quantity Error Value Unsigned16 0x x0064 PROFIdrive-Errorcodes 0x MOVILINK -AdditionalCode Low Pro SEW-EURODRIVE MOVILINK 16 Bit Error Value Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 73

74 10 I 0 Funkce rozhraní PROFIBUS MQS Parametrizace přes PROFIBUS-DPV1 Průběh parametrizace přes datovou sadu 47 u sběrnice PROFIBUS-DPV1 Přístup k parametrům je realizován kombinací služeb DPV1 "Write" a "Read". Pomocí Write.req se parametrizační příkaz přenese na slave. Pak následuje interní zpracování v zařízení slave. Master pak vyšle Read.req (žádost o čtení), aby zjistil výsledek parametrizace. Pokud master obdrží negativní odpověď (Read.res) ze zařízení slave, zopakuje požadavek Read.req. Jakmile je zpracování parametru v rozhraní MQS ukončeno, vyšle rozhraní pozitivní zprávu (odpověď Read.res). Využitelná data pak tedy obsahují odpověď na parametrizační příkaz vyslaný pomocí požadavku Write.req (viz následující obrázek). Tento mechanizmus platí jak pro master C1, tak také pro C2. Parameter Request Write.req DS47 with data (parameter request) Parameter Request Write.res without data Read.req DS47 without data Read.res(-) without data Parameter Processing Read.req DS47 without data Parameter Response Read.res (+) with data (parameter response) Parameter Response 51658AXX 74 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

75 Funkce rozhraní PROFIBUS MQS Parametrizace přes PROFIBUS-DPV1 I 0 10 Parametrizační příkazy pro MOVILINK Kanál parametrů rozhraní MQS se zobrazuje přímo ve struktuře datové sady 47. Pro výměnu parametrizačních příkazů pro MOVILINK se používá Request-ID 0x40 (SEW MOVILINK -Service). Přístup k parametrům přes služby MOVILINK je realizován zásadně pomocí níže popsané struktury. Přitom se používá typická sekvence zpráv pro datovou sadu 47. Request-ID: 0x40 SEW MOVILINK -Service V kanálu parametrů MOVILINK je vlastní služba definována prostřednictvím atributů prvku datové sady. Půlbyte high nibble tohoto prvku odpovídá půlbytu service nibble v řídicím bytu kanálu parametrů DPV0. Příklad pro čtení parametru přes MOVILINK (čtení parametru přes DPV1) Následující tabulky znázorňují příklad struktury využitelných dat požadavku Write.req a odpovědi Read.res pro čtení jednoho parametru přes kanál parametrů MOVILINK. Vyslání parametrizačního příkazu: Následující tabulky znázorňují kódování využitelných dat pro službu Write.req s uvedením záhlaví DPV1-header. Pomocí služby Write.req se parametrizační příkaz vyšle na pohonový měnič. DPV1-Header PROFIdrive Parameterchannel Služba: Write.request Popis Slot_Number 0 libovolné (nevyhodnocuje se) Index 47 Index datové sady; konstantní index 47 Length bytů užitečných dat pro parametrizační příkaz Byte Pole Hodnota Popis 0 Request Reference 0x01 Individuální referenční číslo pro parametrizační příkaz, zobrazí se v parametrické odpovědi 1 Request ID 0x40 SEW MOVILINK -Service 2 Axis 0x00 Číslo osy; 0 = jednotlivá osa 3 No. of Parameters 0x01 1 parametr 4 Attribute 0x10 Služba MOVILINK "Read Parameter" 5 No. of Elements 0x00 0 = přímý přístup na hodnotu, žádný podřízený prvek 6 až 7 Parameter Number 0x206C MOVILINK index 8300 = "Verze firmwaru" 8 až 9 Subindex 0x0000 Subindex 0 Dotaz na parametrickou odpověď: Tabulka znázorňuje kódování využitelných dat Read.req s uvedením záhlaví DPV1: DPV1-Header Služba: Read.request Popis Slot_Number 0 libovolné (nevyhodnocuje se) Index 47 Index datové sady; konstantní index 47 Length 240 Maximální délka odpovědního bufferu v masteru DPV1 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 75

76 10 I 0 Funkce rozhraní PROFIBUS MQS Parametrizace přes PROFIBUS-DPV1 Pozitivní parametrizační odpověď systému MOVILINK : Následující tabulky znázorňují využitelná data Read.res pozitivních odpovědí na parametrizační příkazy. Vrací se např. hodnota parametru pro Index 8300 (verze firmwaru). DPV1-Header Služba: Read.request Popis Slot_Number 0 libovolné (nevyhodnocuje se) Index 47 Index datové sady; konstantní index 47 Length bytů využitelných dat pro buffer s požadavkem Byte Pole Hodnota Popis 0 Response Reference 0x01 Zrcadlené referenční číslo parametrizačního příkazu 1 Response ID 0x40 Pozitivní odpověď systému MOVILINK 2 Axis 0x00 Zrcadlené číslo osy: 0 pro jednotlivou osu 3 No. of Parameters 0x01 1 parametr 4 Format 0x43 Formát parametru: Double word 5 No. of values 0x01 1 hodnota 6 až 7 Value Hi 0x311C Vysokohodnotová část parametru 8 až 9 Value Lo 0x7289 Nízkohodnotová část parametru Dekódování: 0x 311C 7289 = dec verze firmwaru Příklad zápisu parametru přes MOVILINK (zápis parametru přes DPV1) Následující tabulky znázorňují příklad struktury služeb Write a Read pro neproměnlivý zápis hodnoty do proměnné IPOS H0 (index parametru 11000). Používá se přitom služba MOVILINK Write Parameter volatile. DPV1-Header Služba: Read.request Popis Slot_Number 0 libovolné (nevyhodnocuje se) Index 47 Index datové sady; konstantní index 47 Length bytů užitečných dat do příkazového bufferu Byte Field Hodnota Popis 0 Request Reference 0x01 Individuální referenční číslo pro parametrizační příkaz, zobrazí se v parametrické odpovědi 1 Request ID 0x40 SEW MOVILINK -Service 2 Axis 0x00 Číslo osy; 0 = jednotlivá osa 3 No. of Parameters 0x01 1 parametr 4 Attribute 0x30 Služba MOVILINK "Write Parameter volatile" 5 No. of Elements 0x00 0 = přímý přístup na hodnotu, žádný podřízený prvek 6 až 7 Parameter Number 0x2AF8 Index parametru = "proměnná IPOS H0" 8 až 9 Subindex 0x0000 Subindex 0 10 Format 0x43 Double word 11 No. of values 0x01 Změna 1 hodnoty parametru 12 až 13 Value HiWord 0x0000 Vysokohodnotová část hodnoty parametru 14 až 15 Value LoWord 0x0BB8 Nízkohodnotová část hodnoty parametru Po odeslání tohoto požadavku Write.request dojde k příjmu odpovědi Write.response. Pokud nevznikne při zpracování kanálu parametrů žádný konflikt stavů, je odpověď Write.response pozitivní. V opačném případě se do Error_code_1 zapíše stavová chyba. 76 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

77 Funkce rozhraní PROFIBUS MQS Parametrizace přes PROFIBUS-DPV1 I 0 10 Vyžádání parametrizační odpovědi Následující tabulky znázorňují kódování využitelných dat pro službu Write.req s uvedením záhlaví DPV1-header. DPV1- Header Byte Pole Hodnota Popis Function_Num Read.req Slot_Number X Slot_Number not used Index 47 Index of data set Length 240 Maximum length of response buffer in DP-Master Pozitivní odpověď na "Write Parameter volatile" DPV1-Header Služba: Read.response Popis Slot_Number 0 libovolné (nevyhodnocuje se) Index 47 Index datové sady; konstantní index 47 Length 4 12 bytů užitečných dat v odpovědním bufferu Byte Pole Hodnota Popis 0 Response Reference 0x01 Zrcadlené referenční číslo z parametrizačního příkazu 1 Response ID 0x40 Pozitivní odpověď systému MOVILINK 2 Axis 0x00 Zrcadlené číslo osy: 0 pro jednotlivou osu 3 No. of Parameters 0x01 1 parametr Návratové - kódy parametrizace Negativní parametrická odpověď Následující tabulky znázorňují kódování negativní odpovědi služby MOVILINK. Při negativní odpovědi se do pole Response ID dosadí bit 7. DPV1-Header Služba: Read.response Popis Slot_Number 0 libovolné (nevyhodnocuje se) Index 47 Index datové sady; konstantní index 47 Length 8 8 bytů využitelných dat v odpovědním bufferu Byte Pole Hodnota Popis 0 Response Reference 0x01 Zrcadlené referenční číslo z parametrizačního příkazu 1 Response ID 0xC0 Negativní odpověď systému MOVILINK 2 Axis 0x00 Zrcadlené číslo osy: 0 pro jednotlivou osu 3 No. of 0x01 1 parametr Parameters 4 Format 0x44 Chyba 5 No. of values 0x01 1 chybový kód 6 až 7 Error value 0x0811 Návratový kód systému MOVILINK např. ErrorClass 0x08, Add.-Code 0x11 (viz tabulka Návratové kódy systému MOVILINK pro DPV1) Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 77

78 10 I 0 Funkce rozhraní PROFIBUS MQS Parametrizace přes PROFIBUS-DPV1 Parametrizační odpověď systému MOVILINK Následující tabulka znázorňuje návratové kódy, které zasílá rozhraní MQS zpět při chybném přístupu k parametrům DPV1. Návratový kód MOVILINK (hex) 0x0810 0x0811 0x0812 0x0813 0x0814 0x0815 0x0816 0x0817 0x0818 0x0819 0x081A 0x081B 0x081C 0x081D 0x081E 0x081F 0x0820 0x0821 0x0822 0x0823 0x0824 0x0505 0x0602 0x0502 Popis Nepovolený index, index parametru není u zařízení k dispozici Funkce/parametr není definován(a) Povoleno pouze čtení Blokování parametrů je aktivní Výrobní nastavení je aktivní Hodnota parametru je příliš vysoká Hodnota parametru je příliš nízká Chybí potřebná doplňková karta Chyba systémového softwaru Parametrizační přístup jen přes sériové rozhraní RS-485 Parametrizační přístup jen přes diagnostické rozhraní RS-485 Parametr chráněn proti přístupu Blokování regulátoru je nutné Nepřípustná hodnota parametru Bylo aktivováno výrobní nastavení Parametr nebyl uložen do EEPROM Parametr není možné změnit, pokud je koncový stupeň uvolněn / rezervován Rezervováno Rezervováno Parametr smí být změněn pouze u programu IPOS Stopp Parametr smí být změněn pouze při vypnutém automatickém nastavení (autosetup) Chybné kódování správního a rezervačního bytu Chyba komunikace mezi měničem a doplňkovou kartou průmyslové sběrnice Timeout podřazeného spojení (např. během resetu nebo při systémové chybě) 78 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

79 Funkce rozhraní PROFIBUS MQS Význam kontrolek LED I Význam kontrolek LED Modul MQS je pro indikaci provozních stavů vybaven sedmi kontrolkami: Kontrolka "RUN" (zelená) pro indikaci normálního provozního stavu Kontrolka "BUS-F" (červená) pro indikaci chyb na sběrnici PROFIBUS-DP Kontrolka "SYS-F" (červená) pro indikaci systémových chyb modulu MQS nebo měniče MOVIMOT Kontrolka "F-STATE" (zeleno-červená) pro indikaci provozního stavu bezpečnostního systému Kontrolka "F-DI0" (žlutá) pro indikaci bezpečného vstupu 0 Kontrolka "F-DI1" (žlutá) pro indikaci bezpečného vstupu 1 Kontrolka "F-DO0" (žlutá) pro indikaci bezpečného výstupu Varování: Kontrolky "FDI..", "FDO.." nebo "F-STATE" nemají bezpečnostní charakter a nesmí být používány v bezpečnostních systémech! RUN BUS-F MQS PROFIsafe SYS-F F-STATE F-DI0 DI0 DI2 DI4 F-DI1 F-DO0 DI1 DI3 DI AXX Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 79

80 10 I 0 Funkce rozhraní PROFIBUS MQS Význam kontrolek LED Přehled indikací kontrolkami Kontrolka Stav Význam Odstranění chyby RUN BUS-F SYS-F F-STATE F-DI0 F-DI1 F-DO0 Hardware modulu MQS je v pořádku zelená - Řádný provoz modulu MQS nesvítí Chybí napětí 24 V Překontrolujte napájecí napětí. bliká zeleně červená nesvítí bliká červeně červená nesvítí bliká červeně zelená červená nesvítí bliká červenozelená Nastavená adresa PROFIBUSu je větší než 125 Výpadek spojení s DP masterem MFS nerozpozná žádnou přenosovou rychlost Přerušení sběrnice DP master je mimo provoz MQS komunikuje s DP masterem (Data-Exchange) Je rozpoznána přenosová rychlost, nedochází však ke komunikaci s DP masterem Modul MQS nebyl v DP masteru nakonfigurován, resp. byl nakonfigurován chybně Nedochází k výměně dat mezi modulem MQS a měničem MOVIMOT Modul MQS nebyl nakonfigurován, nebo připojený měnič MOVIMOT neodpovídá Servisní přepínač na průmyslovém distributoru je v poloze OFF Bezpečné zastavení pohonu MOVIMOT je aktivní (odpojené) Překontrolujte nastavenou adresu PROFIBUS. Překontrolujte připojení sběrnice PROFIBUS DP na MQS. Překontrolujte DP master. Překontrolujte veškeré kabely ve Vaší síti PROFIBUS DP. Překontrolujte konfiguraci DP masteru. Překontrolujte napájecí napětí měniče MOVIMOT. Překontrolujte nastavenou adresu na měniči MOVIMOT. Překontrolujte, zda je program IPOS spuštěn. Zkontrolujte polohu servisního přepínače na průmyslovém distributoru. Normální provozní stav. Probíhá výměna dat mezi modulem MQS a připojeným měničem MOVIMOT - MQS je v chybovém stavu Ve stavovém okně softwaru MOVITOOLS naleznete chybové hlášení Bezpečnostní část modulu MQS cyklicky komunikuje s nadřízenou bezpečnostní stanicí (F-host) (Data-Exchange) Normální provozní stav Chyba v bezpečnostní části F-Modul není nakonfigurován v masteru DP (slot 1 je prázdný) Chybí napětí 24 V Modul MQS je ve fázi inicializace Vyskytla se chyba v zabezpečené části, příčina chyby již byla odstraněna - je zapotřebí potvrzení Dbejte prosím na příslušný popis chyby (tabulka chyb). Vyčtěte diagnostiku ze zařízení F-modul. Odstraňte příčinu chyby a následně chybu potvrďte v zařízení F-Host. - - Překontrolujte konfiguraci masteru sběrnice. Překontrolujte napájecí napětí. Potvrďte chybu v zařízení F-Host (opětovné začlenění). žlutá Úroveň HIGH na vstupu F-DI0 - nesvítí Úroveň LOW na vstupu F-DI0 nebo otevřený vstup žlutá Úroveň HIGH na vstupu F-DI1 - nesvítí Úroveň LOW na vstupu F-DI1 nebo otevřený vstup (zapojeno) žlutá Výstup F-DO0 je aktivní - nesvítí Výstup F-DO0 je neaktivní (vypnutý) Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

81 Funkce rozhraní PROFIBUS MQS Chybové stavy standardní části I Chybové stavy standardní části Timeout průmyslové sběrnice Odpojení masteru průmyslové sběrnice nebo přerušení kabelu v zapojení sběrnice vede u MQS k timeoutu průmyslové sběrnice. Připojená zařízení MOVIMOT se zastaví zasláním nuly ("0") do každého výstupního procesního slova. Kromě toho se digitální výstupy nastaví na nulu ("0"). Odpovídá to například rychlému zastavení na řídicím slově 1. Pozor: Pokud je pohon MOVIMOT řízen pomocí 3 procesních datových slov, zadává se v 3. slově rampa s časem 0 s! Chyba "timeout průmyslové sběrnice" automaticky zmizí, tj. pohony MOVIMOT obdrží po opětovném navázání komunikace s průmyslovou sběrnicí ihned aktuální procesní výstupní data z řízení. Tuto chybovou reakci je možné vypnout přes P831 v softwaru MOVITOOLS. Timeout RS-485 Jestliže modul MQS nemůže komunikovat s jedním nebo více zařízeními MOVIMOT přes RS-485, zobrazí se ve stavovém slově 1 chybový kód 91 "systémová chyba". Přitom se rozsvítí kontrolka "SYS-F". Chyba se rovněž přenese přes diagnostické rozhraní. Zařízení MOVIMOT, která neobdrží žádná data, se zastaví po uplynutí jedné sekundy. Předpokladem je fungování výměny dat mezi MQS a zařízením MOVIMOT přes příkazy MOVCOMM. Zařízení MOVIMOT, která nadále dostávají data, je možné dále řídit obvyklým způsobem. Timeout automaticky zmizí, tj. po obnovení komunikace s příslušným zařízením MOVIMOT začne opět probíhat výměna aktuálních procesních dat. Chyba zařízení Rozhraní MQS průmyslových sběrnic jsou schopna rozeznat celou řadu hardwarových chyb. Po rozpoznání hardwarové chyby dojde k zablokování přístrojů. Přesné chybové reakce a opatření pro odstranění chyb naleznete v kapitole "Tabulka chyb standardní části". Hardwarová chyba způsobí, že se ve vstupních procesních datech ve stavovém slově 1 všech zařízení MOVIMOT zobrazí chyba 91. Kontrolka "SYS-F" na modulu MQS pak rovnoměrně bliká. Přesný chybový kód je možné získat přes diagnostické rozhraní v softwaru MOVITOOLS v položce "MQS status". V programu IPOS je možné chybový kód přečíst a zpracovat pomocí příkazu "GETSYS". Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 81

82 10 I 0 Funkce rozhraní PROFIBUS MQS Chybové stavy bezpečnostní části 10.9 Chybové stavy bezpečnostní části V závislosti na použitém bezpečném řízení mohou být níže používané pojmy "pasivace" a "opětné začlenění" v dokumentaci bezpečného řízení označovány i jinak. Bližší informace naleznete v dokumentaci bezpečného řízení. Chyba v zabezpečené části Bezpečnostní modul rozhraní PROFIsafe MQS je schopen rozpoznat řadu interních a externích chyb (na bezpečných vstupech a výstupech). Typy chyb, přesné chybové reakce a opatření pro odstranění chyb naleznete v kapitole "Tabulka chyb zabezpečené části", Strana 102. U chyb v zabezpečené části reaguje rozhraní MQS vždy pasivací modulu a odpojením výstupu. Přitom se všechny bezpečnostně relevantní procesní hodnoty (F-DI a F-DO) nastaví na "0" ( bezpečný stav). Po odstranění chyby je třeba pasivaci zrušit opětovným začleněním modulu. Pozor: V bezpečnostním řízení je možné nastavit také automatické opětovné začlenění. V bezpečnostních aplikacích doporučujeme tuto funkci nepoužívat! Timeout systému PROFIsafe Při přerušení nebo zpoždění bezpečné komunikace v systému PROFIsafe reaguje modul MQS po uplynutí nastavitelné doby sledování "F_WD_Time" (viz popis parametrů F) rovněž pasivací a přechodem do bezpečného stavu. V bezpečnostním řízení je třeba rovněž nastavit tuto dobu sledování. Po uplynutí této doby v bezpečnostním řízení se příslušný modul pasivuje a odpovídající bezpečnostně relevantní procesní hodnoty zabezpečené aplikace se nastaví na hodnotu "0" ( bezpečný stav). Pasivaci je třeba vždy zrušit opětovným začleněním příslušného modulu. 82 Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

83 Funkce rozhraní PROFIBUS MQS Diagnostika prostřednictvím systému PROFIBUS I Diagnostika prostřednictvím systému PROFIBUS Stav komunikace v systému PROFIsafe a chybová hlášení bezpečnostní části modulu MQS je v souladu s normou PROFIBUS DPV1 hlášen pomocí stavové PDU na DP master. Následující obrázek znázorňuje strukturu diagnostických dat pro komunikaci v systému PROFIsafe přes slot 1. Ve slotu 1 se konfiguruje modul F pro bezpečnostní část rozhraní MQS. Byte 11 slouží k přenosu diagnostických zpráv. Tyto zprávy jsou definovány ve specifikaci PROFIsafe. Byty 12 a 13 přenášejí status a chybový stav bezpečnostní části rozhraní MQS na nadřazený DP master. Následující obrázek znázorňuje strukturu diagnostických dat PROFIBUS DPV1: Stavový blok Byte Byte 7 Byte 8 Byte 9 Byte 10 Byte 11 Byte 12 Byte 13 6 bytů Standardní diagnostika Header Status Typ Slot Number Status Specifier Diag User Data 0 Diag User Data x07 0x81 0x00 0x00 PROFIsafe F-State 1 7 bytů specifická diagnostika Diagnostika 0x81 = Stavový blok se stavovým hlášením 0x00 = Slot 1 (F-Channel) žádný DPV1 Specifier Diagnostická informace PROFIsafe podle profilu PROFIsafe V2.0 Diag User Data 2 Cyklický F_State průmyslového distributoru MQS Diagnostická hlášení systému PROFIsafe Následující tabulka znázorňuje diagnostická hlášení pro PROFIsafe : Byte 11 Diagnostický text PROFIBUS (česky) Diagnostický text PROFIBUS (anglicky) 0 hex / 0 dec Žádná chyba hex / 64 dec F_Dest_Add se neshoduje Mismatch of F_Dest_Add 41 hex / 65 dec F_Dest_Add je neplatný F_Dest_Add not valid 42 hex / 66 dec F_Source_Add je neplatný F_Source_Add not valid 43 hex / 67 dec F_WD_Time je 0 ms F_WD_Time is 0 ms 44 hex / 68 dec F_SIL Level je vyšší než max SIL Level F_SIL exceeds SIL f. application 45 hex / 69 dec Chybná F_CRC_Length F_CRC_Length does not match 46 hex / 70 dec Chybná verze parametru F F-Parameter set incorrect 47 hex / 71 dec Chybná hodnota CRC1 CRC1-Fault Bližší informace o významu a odstranění chybových hlášení najdete v příručkách pro PROFIBUS DP master. Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 83

84 10 I 0 Funkce rozhraní PROFIBUS MQS Diagnostika prostřednictvím systému PROFIBUS Chybové kódy bezpečnostní části modulu MQS Následující tabulka znázorňuje chybové kódy bezpečnostní části modulu MQS: Byte 12 Byte 13 Označení Význam / odstranění 0 hex / 0 dec 0 hex / 00 dec Žádná chyba 01 hex / 01 dec Chyba interní sekvence 02 hex / 02 dec Interní systémová chyba 03 hex / 03 dec Chyba komunikace 04 hex / 04 dec Chyba napájení elektroniky 05 hex / 05 dec Chyba výkonového napájení 14 hex / 20 dec Interní chyba na bezpečném vstupu (F-DIx) 15 hex / 21 dec Zkrat na bezpečném vstupu (F-DIx) 32 hex / 50 dec Interní chyba na bezpečném výstupu (F-DO0) 33 hex / 51 dec Zkrat na bezpečném výstupu (F-DO0) 34 hex / 52 dec Přetížení na bezpečném výstupu (F-DO0) 6F hex / 111 dec Interní chyba komunikace s doplňkem F viz tabulku chyb bezpečnostní části, Strana Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe

85 Doplňující pokyny pro uvádění průmyslových distributorů do provozu Průmyslové distributory MQS.../Z.6. I Doplňující pokyny pro uvádění průmyslových distributorů do provozu Uvedení do provozu se provádí podle kapitoly "Uvedení do provozu se sběrnicí PROFIBUS (MQS)". Kromě toho dbejte na následující pokyny pro uvedení průmyslových distributorů do provozu Průmyslové distributory MQS.../Z.6. Přepínač údržby Přepínač údržby / výkonové ochrany průmyslového distributoru Z.6. chrání hybridní vedení před přetížením a spíná sít ové napájení měniče MOVIMOT napájení měniče MOVIMOT napětím 24 V DC Pozor: Přepínač údržby / výkonové ochrany odpojuje od sítě pouze motor zařízení MOVIMOT, nikoli průmyslový distributor. Příručka Pohonový systém pro decentrální instalaci - průmyslový distributor PROFIsafe 85
