Návod k obsluze. Synchronní servomotory CMP40/50/63 s ochranou proti explozi. Vydání 07/ / CS

Transkript

1 Technika pohonů \ Automatizace pohonů \ Systémová integrace \ Služby Synchronní servomotory CMP40/50/63 s ochranou proti explozi Vydání 07/ / CS Návod k obsluze

2 SEW-EURODRIVE Driving the world

3 1 Všeobecné pokyny Použití návodu k obsluze Struktura bezpečnostních pokynů Nároky na záruční plnění Vyloučení ze záruky Názvy produktů a obchodní značky Poznámka k autorským právům Bezpečnostní pokyny Úvodní poznámky Všeobecně Cílová skupina Horké plochy Použití v souladu s určeným účelem Současně platné dokumenty Transport a uskladnění Instalace / Montáž Elektrické připojení Uvedení do provozu / Provoz Inspekce / Údržba Likvidace Obsah dodávky a instalace motoru Rozsah dodávky motorů SEW-EURODRIVE Princip konstrukce synchronních servomotorů CMP s ochranou proti explozi Typový štítek a typové označení Mechanická instalace Potřebné nástroje a pomůcky Dříve než začnete Přípravné práce Instalace servomotoru Tolerance při montážních pracích Připojení konektoru, zvláštní podmínky Elektrická instalace Všeobecné pokyny Doplňující předpisy pro oblasti ohrožené explozí Okolní podmínky během provozu Připojení servomotoru CMP Připojení brzdy Vyrovnání potenciálů Montáž konektoru Pokyny pro zapojení Připojení servomotoru a systému snímačů prostřednictvím konektoru SM / SB Tepelná ochrana motoru Uvedení do provozu Předpoklady pro uvedení do provozu Nastavení parametrů na servoměniči Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 3

4 7 Provoz Provoz s měničem v kategoriích 3D a 3GD Provozní poruchy Poruchy servomotoru Poruchy při provozu se servoměničem Poruchy brzdy Inspekce / Údržba Intervaly inspekcí Technické údaje Údaje synchronních servomotorů CMP s ochranou proti explozi Přiřazení měniče k pohonu MOVIDRIVE Přiřazení měniče k pohonu MOVIAXIS Brzda Radiální a axiální síly Dynamické a tepelné mezní charakteristiky Přípustné typy kuličkových ložisek (kategorie 3) Dodatek Prohlášení o shodě Zkratky a typová označení Lemovací nástroj Montáž výkonového konektoru Montáž signálního konektoru resolveru / HIPERFACE Index Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

5 Všeobecné pokyny Použití návodu k obsluze 1 Návod k obsluze 1 Všeobecné pokyny 1.1 Použití návodu k obsluze Návod k obsluze je součástí výrobku a obsahuje důležité pokyny pro provoz a servis. Návod k obsluze je určen pro všechny osoby, které provádějí montáž, instalaci, uvedení do provozu a servis výrobku. Návod k obsluze musí být přístupný a v čitelném stavu Ujistěte se, že si osoby odpovědné za zařízení a jeho provoz, a osoby, které na zařízení pracují na vlastní odpovědnost, přečetly celý návod k obsluze a porozuměly mu. V případě nejasností, nebo pokud potřebujete další informace, se obrat te na SEW-EURODRIVE. 1.2 Struktura bezpečnostních pokynů Bezpečnostní pokyny v tomto návodu k obsluze mají následující strukturu: Piktogram VÝSTRAŽNÉ HESLO! Druh nebezpečí a jeho zdroj. Možné následky v případě nerespektování. Opatření pro odvrácení nebezpečí. Piktogram Výstražné heslo Význam Důsledky v případě nerespektování Příklad: NEBEZPEČÍ! Bezprostředně hrozící nebezpečí Smrt nebo těžká poranění Všeobecné nebezpečí VAROVÁNÍ! Možná nebezpečná situace Smrt nebo těžká poranění POZOR! Možná nebezpečná situace Lehká poranění Specifické nebezpečí, např. úraz elektrickým proudem UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Důležité upozornění k ochraně proti explozi Odstranění ochrany proti explozi a vyplývající rizika STOP! Možné materiální škody Poškození pohonového systému nebo jeho okolí UPOZORNĚNÍ Užitečný pokyn nebo tip. Usnadňuje manipulaci se systémem pohonu. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 5

6 1 Všeobecné pokyny Nároky na záruční plnění 1.3 Nároky na záruční plnění Dodržení návodu k obsluze je předpokladem pro bezporuchový chod a pro případné plnění nároků vyplývajících ze záruky. Než začnete s jednotkou pracovat, přečtěte si nejprve návod k obsluze! Zajistěte, že návod k obsluze bude zpřístupněn osobám odpovědným za zařízení a provoz, jakož i osobám, které na přístroji pracují na vlastní zodpovědnost, bude zpřístupněn v čitelné podobě. 1.4 Vyloučení ze záruky Respektování návodu k obsluze je základním předpokladem pro bezpečný provoz elektromotorů s ochranou proti explozi a pro dosažení uvedených vlastností a výkonových charakteristik. Za škody na zdraví osob, hmotné škody a škody na majetku, které vzniknou kvůli nedodržení návodu k obsluze, firma SEW-EURODRIVE nepřebírá žádnou záruku. Ručení za škody je v takovém případě vyloučené. 1.5 Názvy produktů a obchodní značky Značky a názvy produktů uvedené v tomto návodu k obsluze jsou obchodní značky, resp. registrované obchodní značky, náležející majitelům těchto značek. 1.6 Poznámka k autorským právům 2008 Všechna práva vyhrazena. Jakékoli - i dílčí - rozmnožování, editace, šíření a jiné komerční využití je zakázáno. 6 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

7 Bezpečnostní pokyny Úvodní poznámky 2 2 Bezpečnostní pokyny 2.1 Úvodní poznámky Následující zásadní bezpečnostní pokyny slouží k zamezení vzniku hmotných škod a ohrožení osob. Provozovatel musí zajistit respektování a dodržování zásadních bezpečnostních pokynů. Ujistěte se, že osoby odpovědné za funkci a provoz zařízení a osoby, které na zařízení pracují na vlastní odpovědnost, kompletně přečetly návod k obsluze a porozuměly mu. V případě nejasností, nebo pokud potřebujete další informace, se obrat te na SEW-EURODRIVE. 2.2 Všeobecně NEBEZPEČÍ! Během provozu se na servomotorech, převodových motorech a převodovkách mohou vyskytovat součásti pod napětím, neizolované součásti, pohyblivé a rotující díly nebo horké plochy. Výbušné směsi plynů nebo koncentrace prachu mohou ve styku s horkými a pohyblivými díly, nebo s díly elektrických strojů, které vedou proud, způsobit těžká nebo smrtelná poranění. V případě nedovoleného odstranění potřebných krytů, nesprávného použití a při chybné instalaci nebo obsluze vzniká riziko vážného poškození zdraví osob a rovněž může dojít k hmotným škodám. Smrt nebo těžká poranění. Veškeré práce související s transportem, uskladněním, instalací/montáží, připojením, uvedením do provozu, opravami a údržbou, smí provádět pouze kvalifikovaný personál. Přitom je třeba bezpodmínečně dbát na: příslušné podrobné návody k obsluze varovné a bezpečnostní štítky na servomotoru/převodovém motoru všechny ostatní technické podklady, které náleží k pohonu, návody na uvedení do provozu a schémata zapojení speciální předpisy a požadavky v závislosti na daném zařízení národní/regionální předpisy pro bezpečnost a prevenci úrazů Nikdy neinstalujte a neuvádějte do provozu poškozené výrobky Poškození prosím neprodleně reklamujte u firmy, která zajišt ovala transport. Před vytažením výkonového a signálního konektoru je třeba všechna výkonová vedení, kabely brzd a signální kabely odpojit od napětí a vypnout servomotor. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 7

8 2 Bezpečnostní pokyny Cílová skupina 2.3 Cílová skupina Jakékoli práce na mechanické části pohonu musí provádět odborní pracovníci s příslušnou kvalifikací. Odborní pracovníci ve smyslu tohoto návodu k obsluze jsou osoby, které byly seznámeny s konstrukcí, mechanickou instalací, odstraněním poruch a údržbou výrobku, a mají následující kvalifikaci: Vzdělání v oblasti mechaniky (např. mechanik nebo mechatronik) zakončené závěrečnou zkouškou. Znalost tohoto návodu k obsluze. Jakékoli práce na elektrické části pohonu musí provádět odborní pracovníci s kvalifikací v oboru elektrotechniky. Odborní elektrotechnici ve smyslu tohoto návodu k obsluze jsou osoby, které byly seznámeny s elektrickou instalací, uvedením do provozu, odstraněním poruch a údržbou výrobku, a mají následující kvalifikaci: Vzdělání v oblasti elektrotechniky (např. elektrotechnik nebo mechatronik). Znalost tohoto návodu k obsluze. Veškeré práce v ostatních oblastech jako je doprava, skladování, provoz a likvidace odpadu musejí provádět osoby, které byly vhodným způsobem zaškoleny. 2.4 Horké plochy Servomotory mohou mít při provozu v souladu s určeným účelem na povrchu teplotu přes 100 C. Během provozu a v průběhu ochlazovací prodlevy po vypnutí se servomotorů v žádném případě nedotýkejte. 8 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

9 Bezpečnostní pokyny Použití v souladu s určeným účelem Použití v souladu s určeným účelem Použití v souladu s předpisy zahrnuje postup podle návodu k obsluze. Synchronní servomotory CMP s ochranou proti explozi jsou hnací motory určené pro použití v průmyslových a výrobních zařízeních. Jiná než přípustná zatížení motoru, resp. jiné oblasti použití než je průmysl a výroba, jsou možné pouze po konzultaci s firmou SEW-EURODRIVE. Uvedení do provozu v souladu s určeným účelem možné teprve tehdy, když je zajištěna shoda koncového produktu se směrnicí 98/37/EG (směrnice pro stroje). Synchronní servomotory CMP s ochranou proti explozi odpovídají platným normám a přepisům: Směrnice o nízkém napětí 2006/95/EG Směrnice 94/9/EG EN Elektrické provozní prostředky pro použití v oblastech s výskytem hořlavého prachu: Všeobecné požadavky EN Elektrické provozní prostředky pro použití v oblastech s výskytem hořlavého prachu: Ochrana pomocí krytu "td" EN Elektrické provozní prostředky pro oblasti ohrožené explozí: Všeobecné pokyny EN Otáčivé elektrické stroje EN Konstrukce, zkoušky a značení elektrických provozních prostředků s ochranou proti zážehu typu "n" Technické údaje a informace o přípustných podmínkách naleznete na typovém štítku a v dokumentaci a je třeba je bezpodmínečně dodržet. 2.6 Současně platné dokumenty Je třeba zároveň respektovat následující podklady a dokumenty: Návod k obsluze "Převodovky typových řad R..7, F..7, K..7, S..7, Spiroplan W s ochranou proti explozi" nebo návod k obsluze "Převodovky typových řad BS.F, PS.F s ochranou proti explozi" u převodových motorů Návod k obsluze měniče u servomotorů napájených měničem Návody k obsluze případných doplňků, pokud jsou použity Příslušná schémata zapojení Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 9

10 2 Bezpečnostní pokyny Transport a uskladnění 2.7 Transport a uskladnění Respektujte pokyny pro transport, uskladnění a správnou manipulaci. Dodržujte klimatické podmínky v souladu s kapitolou "Technické údaje". Zkontrolujte dodávku ihned po jejím obdržení. Ujistěte se, zda nedošlo k případnému poškození při transportu. Toto poškození ihned oznamte společnosti zajišt ující transport. Pokud zjistíte poškození vzniklé při transportu, neuvádějte servomotor do provozu a kontaktujte oddělení služeb zákazníkům SEW-EURODRIVE. Před uvedením do provozu odstraňte použitou transportní ochranu. Pevně dotáhněte našroubovaná transportní oka. Oka jsou dimenzována pouze na hmotnost servomotoru / převodového motoru; není možné přidávat žádnou další zátěž. Použité závěsné šrouby s okem odpovídají normě DIN 580. Dodržujte zátěže a předpisy uvedené v této normě. Pokud jsou na převodovém motoru umístěna 2 oka nebo závěsné šrouby, navazujte motor při transportu za obě oka. Směr tahu vázacího lana nebo řetězu pak podle DIN 580 nesmí překročit úhel 45. Pokud neprovádíte ihned instalaci převodového motoru, skladujte jej v suchém a bezprašném prostředí. 2.8 Instalace / Montáž Respektujte rovněž pokyny uvedené v kapitole 4, "Mechanická instalace" a v kapitole 5, "Elektrická instalace". Instalace a chlazení zařízení je třeba provádět podle předpisů uvedených v příslušné dokumentaci. Synchronní servomotory je nutno chránit před nedovoleným namáháním. Zejména nesmí při transportu a manipulaci dojít k ohnutí žádných součástek. Pokud není výslovně uvedeno jinak, jsou zakázány následující způsoby použití: použití v prostředích s výskytem škodlivých olejů, kyselin, plynů, par, prachu, záření apod. 10 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

11 Bezpečnostní pokyny Elektrické připojení Elektrické připojení Elektrická instalace se provádí podle příslušných předpisů (např. průřezy kabelů, pojistek, zapojení ochranných vodičů). Další pokyny jsou uvedeny v dokumentaci. Respektujte údaje o zapojení a odlišné údaje na typovém štítku. Respektujte pokyny uvedené v kapitole 5, "Elektrická instalace" Uvedení do provozu / Provoz V případě změn oproti normálnímu provozu, např. při zvýšených tpelotách, hluku nebo chvění zjistěte příčinu a konzultujte problém s výrobcem. Respektujte pokyny uvedené v kapitole 6, "Uvedení do provozu" Inspekce / Údržba Příslušná upozornění naleznete v kapitole 9, "Inspekce / Údržba" Likvidace Tento výrobek obsahuje: železo hliník měď plast elektronické součástky Jednotlivé části je třeba likvidovat v souladu s platnými předpisy. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 11

12 3 Obsah dodávky a instalace motoru Rozsah dodávky motorů SEW-EURODRIVE 3 Obsah dodávky a instalace motoru 3.1 Rozsah dodávky motorů SEW-EURODRIVE UPOZORNĚNÍ Ohledně rozsahu dodávky a konfigurace respektujte rovněž návod k obsluze použité převodovky. Rozsah dodávky servomotorů SEW-EURODRIVE se u normálních motorů člení následujícím způsobem: Dodávka s potvrzením zakázky 1 x Návod k obsluze v místním jazyce, pokud je požadován. Při objednání většího množství servomotorů může zákazník snížit počet návodů k obsluze. 1 x Bezpečnostní pokyny pro uvedení do provozu, pokud jsou vyžadovány. 1 x Seznam náhradních dílů, pokud je požadován. Dodávka s pohonem 1 x Motor podle údajů v potvrzení zakázky. Standardizovaný kabel 1 x Sáček s drobnými díly, koncovými objímkami žil a kabelovými oky pro připojení na měniče firmy SEW-EURODRIVE. Konektory 1 x Konektor snímače (radiální nebo axiální). 10 x Lemovací zdířkové kontakty pro konektory snímačů pro průřezy od 0,25 mm 2 do 0,5 mm 2. 1 x Protikus konektoru SM50 pro výkonový kabel motoru. 4 x Lemovací zdířkové kontakty pro výkonovou přípojku pro průřezy 1,5; 2,5; 4; 6 nebo 10 mm Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

13 Obsah dodávky a instalace motoru Rozsah dodávky motorů SEW-EURODRIVE 3 Rozsah dodávky servomotorů SEW-EURODRIVE se u brzdových motorů člení následujícím způsobem: Dodávka s potvrzením zakázky 1 x Návod k obsluze v místním jazyce, pokud je požadován. Při objednání většího množství servomotorů může zákazník snížit počet návodů k obsluze. 1 x Bezpečnostní pokyny pro uvedení do provozu, pokud jsou vyžadovány. 1 x Seznam náhradních dílů, pokud je požadován. Dodávka s pohonem 1 x Motor podle údajů v potvrzení zakázky. Standardizovaný kabel 1 x Sáček s drobnými díly, koncovými objímkami žil a kabelovými oky pro připojení na měniče firmy SEW-EURODRIVE. Brzda 1 x Brzdový usměrňovač BME pro montáž na lištu, pro střídavé napětí nebo alternativní: - brzdový usměrňovač BMP, BMH nebo BMK - ovládací zařízení brzdy BSG při napětí 24 V DC 1 x Ruční odbrzďovací páka, pokud je brzda objednána s ručním odbrzděním. Konektory 1 x Konektor snímače (radiální nebo axiální). 10 x Lemovací zdířkové kontakty pro konektory snímačů pro průřezy od 0,25 mm 2 do 0,5 mm 2. 1 x Protikus výkonového konektoru SB50 pro motor a brzdu. 4 x Lemovací zdířkové kontakty pro výkonovou přípojku pro průřezy 1,5; 2,5; 4; 6 nebo 10 mm 2. 3 x Lemovací zdířkové kontakty pro připojení brzdy pro průřez 1 mm 2 nebo 1,5 mm 2. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 13

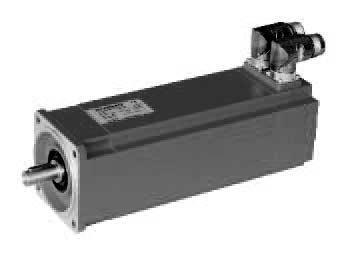

14 3 Obsah dodávky a instalace motoru Princip konstrukce synchronních servomotorů CMP s ochranou proti explozi 3.2 Princip konstrukce synchronních servomotorů CMP s ochranou proti explozi UPOZORNĚNÍ Následující schéma je třeba chápat jako principiální nákres. Slouží jako přiřazovací pomůcka k seznamu součástí. V závislosti na konstrukční velikosti a provedení motoru se mohou vyskytnout odchylky. [318] [313] [328] [316] [321] [16] [305] [7] [106] [1008] [304] [42] [1004] [1006] [44] [40] [43] [1] [105] [11] [3] 63193AXX [1] Rotor [304] Víko krytu [3] Lícované pero [305] Resolver [7] Štít přírubového ložiska [313] Přírubový adaptér [11] Radiální kuličkové ložisko [318] Přírubový adaptér [16] Stator [316] Konektor komplet [40] Pojistná podložka [321] Konektor komplet [42] Štít ložiska B [328] Ochranné víčko [43] Opěrný kroužek [1004] Upínací třmeny [44] Radiální kuličkové ložisko [1006] Šestihranná matice [105] Distanční podložka [1008] Uzemňovací kolík [106] Těsnicí kroužek hřídele 14 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

15 Obsah dodávky a instalace motoru Typový štítek a typové označení Typový štítek a typové označení Typový štítek na servomotoru Příklad: Typový štítek synchronních servomotorů CMP s ochranou proti explozi Bruchsal/Germany CMP50S/KTY/RH1M/SB II3G Ex na T3 X II3D Ex td A22 IP65 T150 C X Motor M0 1,3 N I0 1,7 3 IEC60034 nn 4500 r/min Imax 3,7 A A Permanentmagnet U Sys 400 V C Iso.Kl. F IP 65 Bremse 24 VBR 3,1 N Getriebe Ma pk Nm na pk / n e pk r/min i IM Jahr 2008 kg Umrichterbetrieb Made in Germany 63147AXX Typoý štítek je umístěn na servomotoru podle následujícího obrázku AXX Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 15

16 3 Obsah dodávky a instalace motoru Typový štítek a typové označení Typové označení servomotoru CMP CMP 50S /BP /KTY /RH1M /SB Doplněk motoru - stavitelný úhlový konektor / radiální konektor SM (motor) SB (brzdový motor) Zpětná vazba motoru (rezolver) RH1M Doplněk motoru - snímač absolutních hodnot AK0H (CMP40) EK0H (CMP40) AS1H (CMP50/63) ES1H (CMP50/63) Sériová výbava - teplotní čidlo KTY Doplněk motoru - zádržná brzda Konstrukční velikost 40S, 40M 50S, 50M, 50L 63S, 63M, 63L S = short; M = medium; L = long Přírubový motor CMP Výrobní číslo Koncové číslice roku výroby (2místné) Položka zakázky (4místné) Číslo zakázky (desetimístné) Prodejní organizace 16 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

17 Mechanická instalace Potřebné nástroje a pomůcky 4 4 Mechanická instalace POZOR! Při instalaci prosím bezpodmínečně dodržujte bezpečnostní pokyny uvedené v kapitole 2! 4.1 Potřebné nástroje a pomůcky Standardní nářadí Nasazovací přípravek Při použití objímek na koncovky žil: lisovací kleště a koncové objímky žil Lemovací kleště pro konektory při samostatném připojování konektorů Nářadí pro demontáž 4.2 Dříve než začnete Namontujte servomotor pouze tehdy, pokud jsou splněny následující předpoklady: Údaje na typovém štítku servomotoru se shodují s parametry napět ové sítě (provoz na síti) nebo s výstupním napětím servoměniče (provoz na měniči). Pohon není poškozen (není zřejmé žádné poškození způsobené transportem nebo uskladněním). Teplota okolí se shoduje s údaji na typovém štítku a v potvrzení zakázky. V okolí se nevyskytují žádné oleje, kyseliny, plyny, páry, (ionizující) záření atd. Nadmořská výška je maximálně 1000 m, jinak musí být pohon sestaven podle podmínek pro zvláštní prostředí. V případě odchylek se řiďte podle typového štítku / potvrzení zakázky. 4.3 Přípravné práce Konce hřídelů motorů pečlivě očistěte od antikorozních přípravků, nečistot apod. Pro tento účel použijte běžné rozpouštědlo. Rozpouštědlo nesmí proniknout do ložisek a k těsnicím kroužkům, nebot by mohlo dojít k poškození materiálu. STOP! Ložiska a těsnicí kroužky mohou být poškozeny kontaktem s rozpouštědlem. Nebezpečí poškození materiálu! Chraňte ložiska a těsnicí kroužky před kontaktem s rozpouštědlem. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 17

18 4 Mechanická instalace Přípravné práce Dlouhodobé uskladnění servomotorů Berte prosím ohled na sníženou životnost ložiskové vazelíny při době uskladnění delší než 1 rok. Přezkoušejte, zda servomotor vlivem delšího skladování neabsorboval vlhkost. Pro tento účel je zapotřebí změřit odpor izolace při použití měřicího napětí 500 V DC. UPOZORNĚNÍ Odpor izolace silně závisí na teplotě, viz následující obrázek. Odpor izolace je možné změřit mezi jednotlivými kontakty konektoru a tělesem motoru pomocí zařízení pro měření izolace. Následující obrázek znázorňuje odpor izolace v závislosti na teplotě. [MΩ] [1] 1 0, [ C] 53725AXX [1] Bod RT (Resistance/Temperature) Odpor izolace je příliš nízký: UPOZORNĚNÍ Odpor izolace je příliš nízký: Servomotor absorboval vlhkost. Opatření: zašlete servomotor s popisem závady do servisu SEW-EURODRIVE. 18 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

19 Mechanická instalace Instalace servomotoru Instalace servomotoru Ustavení hřídele motoru STOP! Vlivem nesprávné montáže může dojít k poškození servomotoru. Možnost vzniku hmotných škod! Servomotor je možné nainstalovat pouze v uvedené pracovní poloze na rovnou torzně tuhou základovou konstrukci, která není vystavena otřesům. Aby nedocházelo k nepřípustnému namáhání výstupních hřídelů, je třeba servomotor a pracovní stroj pečlivě ustavit. Respektujte přípustné radiální a axiální síly (viz Strana 50). Vyvarujte se rázů a úderů na konce hřídelů. UPOZORNĚNÍ Součásti s drážkou pro lícované pero, které se na hřídel montují dodatečně, je třeba vyvážit polovičním lícovaným perem. Hřídele motorů s drážkou pro lícované pero jsou vyváženy polovičním lícovaným perem Použití řemenic / ozubených řemenic UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Při použití řemenic / ozubených řemenic: Používejte pouze řemenice, které se nemohou nabít statickou elektřinou. Nesmí dojít k překročení maximální přípustné radiální síly (viz Strana 50) Instalace ve vlhkých prostorách nebo venku Připojovací kontakty motoru a čidel nastavte pokud možno tak, aby kabely z konektorů nesměřovaly vzhůru. Potřete závity kabelových průchodek a zaslepovacích zátek těsnicí hmotou a pevně je dotáhněte. Po dotažení je znovu přetřete těsnicí hmotou. Těsnicí plochy konektorů (přípojka motoru resp. čidla) před opětovnou montáží očistěte. Vyměňte zkřehlá těsnění. V případě potřeby opravte ochranný antikorozní nátěr. Překontrolujte přípustnost stupně ochrany podle typového štítku. V případě potřeby namontujte kryty (ochranné zastřešení). Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 19

20 4 Mechanická instalace Tolerance při montážních pracích 4.5 Tolerance při montážních pracích Konec hřídele Tolerance průměru podle DIN 748 ISO k6 Středicí důlek podle DIN 332 Příruby Tolerance souososti okrajů podle DIN ISO j6 4.6 Připojení konektoru, zvláštní podmínky UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Chraňte konektor před padajícími předměty pomocí vhodného krytu. Kryt musí být dimenzován tak, aby byl schopen pohltit rázovou energii 7 J (podle EN ). 20 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

21 Elektrická instalace Všeobecné pokyny 5 5 Elektrická instalace 5.1 Všeobecné pokyny NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem. Smrt nebo těžké poranění! Při instalaci bezpodmínečně dodržujte bezpečnostní pokyny uvedené v kapitole 2. Pro spínání servomotoru a brzdy použijte spínací kontakty spotřební kategorie AC-3 podle EN Respektujte pokyny pro zapojení vydané výrobcem měniče. Respektujte návod k obsluze měniče. Konektor nikdy nevytahujte pokud je pod napětím. UPOZORNĚNÍ Na servomotoru je upevněn sáček, který obsahuje následující pokyny: Bezpečnostní pokyny Připojovací schéma Respektujte prosím tyto pokyny. 5.2 Doplňující předpisy pro oblasti ohrožené explozí UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Kromě všeobecně platných předpisů pro instalaci elektrických nízkonapět ových zařízení (např. v Německu DIN VDE 0100, DIN VDE 0105) je třeba dbát na zvláštní předpisy pro zřizování elektrických zařízení v oblastech ohrožených explozí (německé vyhlášky o provozní bezpečnosti: EN ; EN a specifické pokyny pro příslušná zařízení). UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Při výskytu výbušné atmosféry se konektory nesmí za žádných okolností vytahovat pod napětím nebo při běžícím motoru. Ujistěte se, že je příslušný servoměnič bezpečně odpojený od sítě a od pomocného napájení. UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Respektujte bezpodmínečně pokyny pro tepelnou ochranu motoru uvedené v kapitole "Tepelná ochrana motoru" na Strana 34. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 21

22 5 Elektrická instalace Okolní podmínky během provozu 5.3 Okolní podmínky během provozu Teplota okolí Teplota okolí se musí shodovat s údaji na typovém štítku a v potvrzení zakázky. Pokud je okolní teplota podle typového štítku > 50 C, je třeba bezpodmínečně dbát na to, aby použité kabely a kabelová šroubení byla použitelná při teplotách 90 C Škodlivé záření Servomotory nesmí být vystaveny žádnému škodlivému záření (např. ionizujícímu záření). V případě pochybností kontaktujte SEW-EURODRIVE Škodlivé plyny, páry a prach Servomotory s ochranou proti explozi při správném používání nemohou způsobit vznícení výbušných plynů, par nebo prachu. Nesmí však být vystaveny působení plynů, par nebo prachu, které ohrožují bezpečnost provozu např. vlivem koroze zničení ochranného nátěru zničení těsnicích materiálů atd Všeobecné pokyny na ochranu proti explozi Synchronní servomotory CMP s ochranou proti explozi jsou určené pro následující oblasti použití. Kategorie motoru 3D 3GD Oblast použití Použití v zóně 22 a v souladu s konstrukčními předpisy pro skupinu zařízení II, kategorie 3D Použití v zóně 2 nebo 22 a v souladu s konstrukčními předpisy skupiny zařízení II, kategorie 3GD Stupeň ochrany IP65 Servomotory SEW-EURODRIVE kategorie 3D a 3GD mají při expedici z výroby stupeň ochrany IP65 (externí ventilátory nejsou schváleny pro ATEX) Teplotní třída / teplota povrchu Servomotory jsou v provedení pro teplotní třídu T3 a maximální teplota povrchu činí 150 C. 22 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

23 Elektrická instalace Okolní podmínky během provozu Ochrana proti nepřípustnému přehřátí povrchu Servomotory kategorie 3D a 3GD s ochranou proti explozi zaručují bezpečný provoz za normálních provozních podmínek. Při přetížení se musí servomotor bezpečně vypnout, aby nemohlo dojít k nepřípustnému přehřátí povrchu. UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Servomotory konstrukční řady CMP jsou z výroby standardně vybaveny teplotními snímači KTY. Monitorování teploty motorů musí být prováděno pomocí teplotního snímače KTY na základě teplotního modelu uloženého v servoměniči. Kvůli vysoké dynamice je účinná teplotní ochrana možná pouze tímto způsobem. Z tohoto důvodu dbejte při uvedení do provozu a při každé změně parametrů bezpodmínečně na to, aby byl aktivován teplotní model v servoměniči. Pouze tak dojde při rozpoznání nadměrné teploty k odpojení pohonu. Opětovné zapnutí motoru je přípustné pouze po odstranění poruchy, která vedla k aktivaci tepelné ochrany. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 23

24 5 Elektrická instalace Připojení servomotoru CMP 5.4 Připojení servomotoru CMP Postup Připojte servomotor podle přiloženého schématu. Překontrolujte průřezy kabelů podle: průřezu vyplývajícího z jmenovitého proudu motoru platných instalačních předpisů požadavků v místě použití Pevně dotáhněte přívody a ochranný vodič. Překontrolujte přívody vinutí ve svorkové skříni a v případě potřeby je pevně dotáhněte Připojovací schémata UPOZORNĚNÍ Servomotor se připojuje výhradně podle následujícího schématu zapojení, které je součástí dodávky servomotoru. Pro všechna připojovací schémata platí: pohled na připojovací stranu kód barev podle kabelů SEW-EURODRIVE: Kód barev BK BN BU GN GY OG PK RD VT WH YE GY/PK RD/BU BK/WH RD/WH Barva černá hnědá modrá zelená šedá oranžová růžová červená fialová bílá žlutá šedo-růžová červeno-modrá černo-bílá červeno-bílá 24 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

25 Elektrická instalace Připojení servomotoru CMP 5 Použité symboly Horní část konektoru (zapojení provede uživatel) Dolní část konektoru (zapojeno od výrobce) Připojení výkonových konektorů Schéma připojení s brzdou / bez brzdy /1 BK +/2 BK C D 3 BK W GN/YE W BU GN/YE 3 4 D C BU RD [1] B BK V V1 RD A 1 1 A B BK U U1 BK 63551AXX [1] Brzdová cívka Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 25

26 5 Elektrická instalace Připojení servomotoru CMP Připojení signálního konektoru resolveru RH1M Schéma připojení PK BN;VT RD RD/WH GY BK/WH WH;BK RD BU GN YE BU YE BU RD BK 63552AXX Obsazení kontaktů dolní části konektoru Kontakt Kód barev Připojení 1 RD/WH R1 (Referenční +) 2 BK/WH R2 (Referenční ) 3 RD S1 (Kosinus +) 4 BK S3 (Kosinus ) 5 YE S2 (Sinus +) 6 BU S4 (Sinus ) RD KTY + 10 BU KTY Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

27 Elektrická instalace Připojení servomotoru CMP 5 Připojení signálního konektoru snímače ES1H, AS1H, AK0H, EK0H Schéma připojení BN RD WH RD BU GY/PK;PK BK VT RD/BU;GY BK VT GY GN GN YE YE 4 5 BU RD BU PK 63553AXX Obsazení kontaktů dolní části konektoru Kontakt Kód barev Připojení RD S1 (Kosinus +) 4 BU S3 (Kosinus ) 5 YE S2 (Sinus +) 6 GN S4 (Sinus ) 7 VT D 8 BK D + 9 RD KTY + 10 BU KTY 11 PK Odběr napětí (GND) 12 GY Napájecí napětí Us Připojení signálních konektorů Při připojení snímačů / resolverů dbejte bezpodmínečně na následující pokyny: Používejte pouze stíněná vedení s párově zapletenými žilami. Pokládejte stínění oboustranně velkou plochou na potenciál PE. Signální vedení pokládejte odděleně od výkonových kabelů (vzdálenost nejméně 200 mm). UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Signální konektor nikdy nevytahujte pokud je pod napětím. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 27

28 5 Elektrická instalace Připojení brzdy 5.5 Připojení brzdy Brzda BP je elektricky odbrzďovaná. Brzdění probíhá mechanicky po vypnutí napětí. 5.6 Vyrovnání potenciálů Podle EN a EN je zapotřebí připojení na systém pro vyrovnání potenciálů (viz následující obrázek). [42] [1006] [1003] [1004] [1008] 63649AXX [42] Štít ložiska B [1006] Šestihranná matice [1003] Pružná podložka [1007] Vějířovitá podložka [1004] Upínací třmeny [1008] Uzemňovací kolík 28 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

29 Elektrická instalace Montáž konektoru Montáž konektoru Přívody výkonových a signálních kabelů jsou vedeny přes nastavitelný úhlový konektor. Po nasazení protikusu konektoru je možné úhlový konektor bez dalšího nářadí libovolně směrově nastavit. Pro nastavení konektoru je zapotřebí krouticí moment cca 10 Nm. STOP! Utažení konektoru v chybně zasunuté poloze má za následek vylomení izolačního tělesa a zničení konektoru. Možnost vzniku hmotných škod! Při zapojování výkonových a signálních konektorů dbejte na následující pokyny: Zasunutá poloha souhlasí. Zaklapávací jazýček na obvodu je ve správné poloze. Uzávěrem konektoru je možné otáčet bez použití velké síly Polohy konektorů Pro úhlové, otočné konektory [1] byla definována poloha "adjustable" (stavitelná). Tato poloha představuje standard a odpovídá poloze konektoru "3". Pro přímá tělesa konektorů (radiální výstup) byla definována poloha "radial". Radiální konektory [2] jsou volitelné. [2] [1] 58840AXX [1] Poloha konektoru "adjustable" (stavitelná) [2] Poloha konektoru "radial" UPOZORNĚNÍ Respektujte přípustné poloměry ohybu kabelů. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 29

30 5 Elektrická instalace Pokyny pro zapojení Pomocí úhlových konektorů je možné otáčením pokrýt všechny požadované polohy. UPOZORNĚNÍ Možnost otáčení slouží pouze pro montáž a připojení servomotoru. Konektorem není možné trvale pohybovat. Příklady nastavení stavitelných konektorů 63406AXX 5.8 Pokyny pro zapojení Ochrana před poruchou ovládání brzdy Kvůli ochraně před poruchou ovládání brzdy nesmí být nestíněná brzdová vedení pokládána společně s taktovanými výkonovými vodiči v jednom kabelu. Taktované výkonové vodiče jsou zejména: výstupní vedení měničů, usměrňovačů, zařízení pro pozvolný rozběh a brzdových systémů přívody k brzdným odporům apod Tepelná ochrana motoru STOP! Připojovací kabely čidla KTY pokládejte odděleně od ostatních výkonových kabelů s odstupem nejméně 200 mm. Společné pokládání je možné pouze tehdy, pokud jsou buď kabely KTY nebo výkonové kabely stíněny Zvláštnosti při provozu na servoměniči U servomotorů napájených měničem je třeba respektovat příslušné pokyny pro zapojení vydané výrobcem měniče. Respektujte bezpodmínečně kapitolu "Provoz" na Strana 37 a návod k obsluze měniče. 30 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

31 Elektrická instalace Připojení servomotoru a systému snímačů prostřednictvím konektoru SM / SB Připojení servomotoru a systému snímačů prostřednictvím konektoru SM / SB Synchronní servomotory CMP jsou dodávány se systémem nasouvacích konektorů SM / SB. V základním provedení SEW-EURODRIVE dodává synchronní servomotory CMP s přírubovou manžetou na straně motoru a bez protikusu konektoru. Snímač je připojen pomocí zvláštního dvanáctipólového válcového konektoru. Protikusy konektorů je možné objednat zvlášt. STOP! Signální vedení pokládejte odděleně od výkonových kabelů s odstupem nejméně 200 mm. Společné pokládání je přípustné pouze tehdy, pokud je stíněn buď kabel zpětné vazby nebo výkonový kabel Konektory na straně kabelu Výkonové kabely Systém konektorů Typ kabelu Druh 1) Průřez kabelu Objednací číslo SM11 4 x 1,5 mm SM12 Kabel motoru pevný 4 x 2,5 mm SM14 4 x 4 mm SM11 4 x 1,5 mm SM12 Kabel motoru ohebný 4 x 2,5 mm SM14 4 x 4 mm SB11 4 x 1,5 mm x 1 mm SB12 Kabel brzdového motoru 2) pevný 4 x 2,5 mm x 1 mm SB14 4 x 4 mm x 1 mm SB11 4 x 1,5 mm x 1 mm SB12 Kabel brzdového motoru 2) ohebný 4 x 2,5 mm x 1 mm SB14 4 x 4 mm x 1 mm ) pevné: pevné pokládání; ohebný: Vlečné pokládání 2) 3žilový kabel, pouze dvě žíly jsou vyvedeny ven Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 31

32 5 Elektrická instalace Připojení servomotoru a systému snímačů prostřednictvím konektoru SM / SB Kabel zpětné vazby Kabel zpětné vazby Typ kabelu Druh 1) Kabel resolveru Typ měniče Objednací číslo pevný MOVIDRIVE ohebný MOVIDRIVE pevný MOVIAXIS ohebný MOVIAXIS Kabel HIPERFACE pevný MOVIDRIVE / MOVIAXIS ohebný MOVIDRIVE / MOVIAXIS ) pevný: pevné pokládání; ohebný: Vlečné pokládání Kombinace protikusů konektorů Pevné pokládání Typ kabelu Průřez kabelu Objednací číslo Výkonový konektor Kabel motoru Kabel brzdového motoru 1) 4 x 1,5 mm x 2,5 mm x 4 mm x 1,5 mm x 1 mm x 2,5 mm x 1 mm x 4 mm x 1 mm Vlečné pokládání Kabel motoru Kabel brzdového motoru 1) 1) 3žilový kabel, pouze dvě žíly jsou vyvedeny ven 4 x 1,5 mm x 2,5 mm x 4 mm x 1,5 mm x 1 mm x 2,5 mm x 1 mm x 4 mm x 1 mm Typ kabelu Průřez kabelu Objednací číslo Signální konektor Pevné a vlečné pokládání Kabel resolveru 5 x 2 x 0,25 mm Kabel čidla 6 x 2 x 0,25 mm 2 Kompletní sada protikusů konektorů vždy obsahuje následující součásti: konektor zpětné vazby / výkonový konektor, izolační vložky, zdířkové kontakty. 32 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

33 Elektrická instalace Připojení servomotoru a systému snímačů prostřednictvím konektoru SM / SB Standardizované kabely Pro připojení pomocí systému konektorů SM / SB jsou k dispozici standardizované kabely SEW-EURODRIVE. Informace ohledně standardizovaných kabelů naleznete v katalogu "Motory DR, CMP". Informace ohledně protikusů konektorů s příslušnými lemovacími kontakty o velikosti 1,5 mm 2, 2,5 mm 2 a 4 mm 2 naleznete v katalogu "Motory DR, CMP". Svépomocné osazení kabelů Pokud Vaše kabely sami osazujete kontakty, dbejte na následující pokyny: V kapitole "Montáž výkonového konektoru" na Strana 69 je popsána montáž výkonového konektoru SM / SB. V kapitole "Montáž signálního konektoru resolveru / HIPERFACE " na Strana 72 je popsána montáž signálních konektorů. Zdířky pro připojení motoru jsou konstruovány jako zalisovací kontakty. Pro lemování používejte pouze vhodné nástroje. Odizolujte připojovací pramen podle kapitoly "Montáž výkonového konektoru" na Strana 69. Pro demontáž chybně namontovaných zdířkových kontaktů použijte vhodný demontážní nástroj. Namontujte do signálního konektoru izolátor na straně motoru v poloze "nula" (střední poloha). Respektujte toto kódování na straně kabelu. Omezení tahu podle EN a EN je ovlivněno utahovacím momentem šroubení. Utahovací moment musí odpovídat danému kabelu. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 33

34 5 Elektrická instalace Tepelná ochrana motoru 5.10 Tepelná ochrana motoru UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Tepelná ochrana motoru je kvůli nízké tepelné časové konstantě vinutí zaručena pouze tehdy, pokud je proud motoru omezen na základě následujících kritérií: naměřené hodnoty teplotního snímače KTY navíc je třeba aktivovat model motoru pro tepelnou ochranu, jak je vyžadováno u měničů SEW. Tento model motoru musí odpovídat příslušnému servomotoru. Teplotní snímač KTY STOP! Možné poškození teplotního čidla a vinutí motoru! V obvodu senzoru KTY nesmí působit proudy vyšší než 4 ma, nebot vlivem příliš vysokého zahřátí teplotního snímače může dojít k poškození jeho izolace, případně izolace vinutí motoru. Bezpodmínečně dbejte na správné připojení snímače KTY, aby bylo zajištěno bezchybné vyhodnocení snímače. Následující obrázek znázorňuje odpor senzoru KTY v závislosti na teplotě motoru. Zobrazená charakteristika znázorňuje průběh odporu při měřicím proudu 2 ma a správné polaritě připojení. R [Ω] ϑ [ C] 50927AXX Přesné informace ohledně připojení senzoru KTY naleznete u obsazení kontaktů rezolveru / kabelu čidla. Respektujte přitom správnou polaritu. 34 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

35 Uvedení do provozu Předpoklady pro uvedení do provozu I Uvedení do provozu 6.1 Předpoklady pro uvedení do provozu NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem. Smrt nebo těžké poranění! Při uvedení do provozu bezpodmínečně dodržujte bezpečnostní pokyny uvedené v kapitole 2. Pro spínání servomotoru a brzdy použijte spínací kontakty spotřební kategorie AC-3 podle EN Respektujte pokyny pro zapojení vydané výrobcem měniče. Respektujte návod k obsluze servoměniče. UPOZORNĚNÍ Jmenovité otáčky servomotoru mohou být u převodového motoru vyšší, než přípustné vstupní otáčky převodovky. Na servoměniči nastavte maximální otáčky. Pokyny ohledně uvedení do provozu naleznete v dokumentaci měniče. Před uvedením do provozu UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Před prvním uvedením do provozu se ujistěte, že: byly řádně spojeny příslušné konektory jsou konektory zajištěny proti neúmyslnému uvolnění. Pohon nesmí být poškozen ani zablokován. Po delší době skladování je třeba provést opatření podle kapitoly "Přípravné práce" na Strana 17. Je třeba řádně provést všechna připojení. Směr otáčení servomotoru / převodového motoru musí souhlasit. Musí být řádně nainstalovány všechny ochranné kryty. Musí být aktivovány všechny ochranné prvky motoru. Nesmí existovat žádné další zdroje rizik. Povrch servomotoru nesmí být zakrytý žádnými tepelně izolačními materiály ani látkami citlivými na teplo. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 35

36 6 I 0 Uvedení do provozu Nastavení parametrů na servoměniči Během uvádění do provozu Servomotor musí bez problémů běžet (bez přetížení, samovolného kolísání otáček, silného hluku apod.). V případě problémů respektujte nejprve pokyny v kapitole "Provozní poruchy" na Strana Nastavení parametrů na servoměniči Všeobecně UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Servoměnič nainstalujte mimo atmosféru ohroženou výbuchem. Při uvádění servoměničů do provozu je třeba dbát na příslušný návod k obsluze. UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Používejte asistované uvedení do provozu pomocí aktuálního programu MOVITOOLS Motion Studio resp. MOVITOOLS. Přitom je třeba bezpodmínečně respektovat, že po každém asistovaném uvedení do provozu musí být překontrolováno resp. znovu nastaveno omezení maximálních proudů. Při uvedení do provozu aktivujte tepelnou ochranou motoru. Respektujte přitom bezpodmínečně pokyny pro tepelnou ochranu motoru uvedené v kapitole "Tepelná ochrana motoru" na Strana Nastavení maximální frekvence nebo maximálních otáček V souladu s přiřazovacími tabulkami pro kombinace motoru a měniče nastavte příslušné parametry měniče, kterými se omezují maximální otáčky motoru. U převodovkových nástaveb respektujte rovněž maximální otáčky pro příslušnou převodovku. 36 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

37 Provoz Provoz s měničem v kategoriích 3D a 3GD I Provoz 7.1 Provoz s měničem v kategoriích 3D a 3GD Použití servomotorů kategorie II3GD UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Všeobecně platí: použití jako zařízení kategorie II3D, provoz v zóně 22 použití jako zařízení kategorie II3GD, místo použití je klasifikováno jak v zóně 2 tak i v zóně Podmínky pro bezpečný provoz Všeobecně UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Servoměnič nainstalujte mimo atmosféru ohroženou výbuchem. Kombinace srvomotoru a měniče Pro servomotory kategorie II3GD se doporučují uvedené kombinace servomotoru a měniče. Je však možné použít i servoměniče, které mají z hlediska výstupního proudu a výstupního napětí srovnatelné hodnoty (EN ). Pro servomotory kategorie II3D se doporučují uvedené kombinace servomotoru a měniče. Pokud mají být servomotory II3D provozovány na jiných servoměničích, pak je třeba dodržet také maximální otáčky / frekvence, tepelnou ochranu motoru a mezní teplotní momentové křivky. Kromě toho silně doporučujeme použít měnič s odpovídajícím výkonem. Teplotní třída a teplota povrchu Servomotory v provedení II3D mají maximální teplotu povrchu 150 C. Servomotory v provedení II3GD se vyznačují teplotní třídou T3 a maximální teplotou povrchu, která činí 150 C. Ochrana před nadměrnou teplotou Viz kapitolu "Ochrana proti nepřípustně vysokým teplotám povrchu" na Strana 23. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 37

38 7 I 0 Provoz Provoz s měničem v kategoriích 3D a 3GD Přepětí na přípojkách motoru Přepětí na připojovacích svorkách motoru je třeba omezit na hodnotu < 1700 V. Toho je možné dosáhnout např. omezením vstupního napětí na servoměniči na 500 V. Pokud nelze předem, na základě výpočtů zjistit o napětí na připojovacích svorkách motoru nic, je třeba po uvedení do provozu a pokud možno při jmenovitém zatížení pohonu provést měření napět ových špiček pomocí vhodného měřicího přístroje. Uvolnění konektorů UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Pokud je přítomna výbušná atmosféra, nesmí se konektory za žádných okolností odpojovat pod napětím nebo během otáčení motoru. Ujistěte se, že je příslušný servoměnič bezpečně odpojený od sítě a od pomocného napájení. 38 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

39 Provozní poruchy Poruchy servomotoru 8 8 Provozní poruchy 8.1 Poruchy servomotoru Porucha Možná příčina Náprava Servomotor se nerozbíhá Přívodní kabely jsou přerušené Zkontrolujte a případně opravte přívody Spálené pojistky Vyměňte pojistky Sepnula ochrana motoru Zkontrolujte správné nastavení ochrany, případně odstraňte chybu Servoměnič je vadný, přetížený, chybně Překontrolujte servoměnič a zapojení připojený nebo chybně nastavený Špatný směr otáčení Servomotor je špatně připojen Překontrolujte servoměnič, zkontrolujte požadované hodnoty Servomotor vrčí a má Pohon je blokován Zkontrolujte pohon vysoký odběr proudu Brzda neodbrzďuje Viz kapitolu "Poruchy brzdy" (siehe Strana 40) Porucha na vedení čidla Překontrolujte vedení snímače Servoměnič je chybně nastaven Překontrolujte servoměnič Servomotor se příliš silně zahřívá (změřit teplotu, výrazně nad 110 C) Hlučný chod servomotoru Přetížení Příliš vysoká teplota okolí Nedostatečné chlazení Překročen jmenovitý provozní režim (S1 až S10, EN 60034), např. kvůli příliš vysokému efektivnímu krouticímu momentu Servoměnič není optimalizován Poškození ložisek Vibrace rotujících částí Proveďte měření výkonu, v případě nutnosti použijte větší servomotor nebo snižte zatížení, zkontrolujte provozní profil Dbejte na dodržení předepsaného rozsahu teplot Opravte přívod chladicího vzduchu Přizpůsobte jmenovitou dobu provozu servomotoru požadovaným provozním podmínkám; případně požádejte odborného pracovníka o určení správného pohonu Překontrolujte servoměnič Kontaktujte oddělení služeb zákazníkům SEW-EURODRIVE Výměna servomotoru Odstraňte příčinu, resp. nevyváženost 8.2 Poruchy při provozu se servoměničem UPOZORNĚNÍ Při provozu servomotoru se servoměničem mohou rovněž nastat situace popsané v kapitole "Poruchy na servomotoru". Význam těchto problémů a pokyny pro jejich řešení najdete v návodu k použití měniče. Pokud potřebujete pomoc oddělení služeb zákazníkům SEW-EURODRIVE, uveďte prosím následující údaje: Kompletní údaje z typového štítku. Druh a rozsah poruchy. Čas a okolnosti vzniku poruchy. Domnělá příčina. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 39

40 8 Provozní poruchy Poruchy brzdy 8.3 Poruchy brzdy Porucha Možná příčina Náprava Brzda neodbrzďuje Špatné napětí na ovládacím zařízení brzdy Přiložte správné napětí Výpadek ovládacího zařízení brzdy Vyměňte ovládání brzdy, překontrolujte vnitřní odpor a izolaci brzdové cívky, překontrolujte spínací zařízení Brzda je špatně připojena Zkontrolujte připojení brzdy Kvůli opotřebovanému brzdovému obložení byla překročena maximální přípustná velikost pracovní vzduchové mezery Úbytek napětí ve vedení > 10 % Zkrat ve vinutí nebo v tělese brzdové cívky Kontaktujte SEW-EURODRIVE Výměna motoru Zajistěte správné připojovací napětí; překontrolujte průřez kabelů kontaktujte SEW-EURODRIVE Servomotor nebrzdí Opotřebované brzdové obložení Kontaktujte SEW-EURODRIVE Výměna motoru Špatný brzdný moment Kontaktujte SEW-EURODRIVE Výměna motoru Zařízení pro ruční odbrzdění není správně Správně nastavte stavěcí matice nastaveno Brzda účinkuje se zpožděním Neobvyklé zvuky v oblasti brzdy Brzda je připojena na straně střídavého napětí Kyvné momenty vlivem chybně nastaveného frekvenčního měniče Připojte brzdu na stranu stejnosměrného a střídavého napětí; dodržujte schéma zapojení Překontrolujte / opravte nastavení frekvenčního měniče v souladu s návodem k obsluze 40 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

41 Inspekce / Údržba Poruchy brzdy 9 9 Inspekce / Údržba Opravy a změny na servomotoru smí provádět pouze servisní pracovníci SEW, servisní dílny nebo dílny, které mají k dispozici potřebné znalosti. Před opětovným uvedením servomotoru do provozu je třeba zkontrolovat dodržení předpisů a potvrdit je příslušnou značkou na servomotoru nebo vystavením zkušebního protokolu. UPOZORNĚNÍ K OCHRANĚ PROTI EXPLOZI Práce na údržbě a opravách musí vždy vykonávat SEW-EURODRIVE nebo servisní dílny pro elektrické pohony. Používejte výhradně originální náhradní díly podle příslušného platného seznamu dílů, jinak ztrácí platnost schválení servomotoru pro použití v prostředí s nebezpečím výbuchu. Při výměně součástí motoru, které se týkají ochrany proti explozi, je třeba znovu provést kusovou zkoušku. Servomotory se mohou při provozu silně zahřát nebezpečí popálení! Před zahájením prací servomotor a brzdu odpojte od napětí a zajistěte proti neúmyslnému opětovnému zapnutí! Pohon bezpečně zastavte na dobu trvání prací na údržbě, nebot se vlivem rotace indukuje napětí na svorkách motoru. Po ukončení prací na údržbě a opravách zkontrolujte správné sestavení servomotoru a pečlivé uzavření všech otvorů. Servomotory v oblastech chráněných proti explozi pravidelně čistěte. Zabraňte vzniku usazenin prachu o tloušt ce nad 5 mm. Ochrana proti explozi závisí do značné míry na dodržení stupně ochrany IP. Dbejte proto při provádění všech prací na správné usazení a bezvadný stav všech těsnění. Hřídelové těsnicí kroužky je třeba před montáží namazat v oblasti těsnicích břitů vrstvou maziva (Klüber Patemo GHY133N). Po skončení všech prací na údržbě a opravách je třeba vždy provést kontrolu bezpečnosti a funkčnosti (tepelná ochrana, brzda). Ochrana proti explozi může zůstat zachována pouze u správně udržovaných servomotorů a brzd. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 41

42 9 Inspekce / Údržba Poruchy brzdy NEBEZPEČÍ! Povrch servomotorů může mít během provozu teplotu nad 100 C. Nebezpečí popálení! Během provozu a v průběhu ochlazovací prodlevy po vypnutí se servomotorů CMP v žádném případě nedotýkejte. Před zahájením prací nechte servomotor vychladnout. Používejte ochranné rukavice. NEBEZPEČÍ! Na servomotoru jsou během provozu a po jeho skončení součásti pod napětím. Smrt nebo vážné zranění v důsledku zasažení elektrickým proudem! Na běžícím stroji neprovádějte žádnou údržbu! Všechna výkonová, brzdová a signální vedení před vytažením výkonových a signálních konektorů odpojte od napětí. Zajistěte je proti neúmyslnému zapnutí. STOP! Při použití neoriginálních náhradních dílů může dojít k poškození servomotoru. Možnost vzniku hmotných škod! Používejte pouze originální náhradní díly v souladu s příslušným platným seznamem dílů. STOP! Výměna brzdy, která není stavitelná, vyžaduje rozsáhlou demontáž motoru. Možnost vzniku hmotných škod! Práce na údržbě brzdy BP smí vykonávat pouze servisní personál firmy SEW-EURODRIVE, nebot po každé demontáži musí být provedeno nové nastavení čidla resp. rezolveru. 42 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

43 Inspekce / Údržba Intervaly inspekcí Intervaly inspekcí Doba opotřebení je ovlivňována mnoha faktory a může být krátká. Intervaly inspekcí musí určit provozovatel při uvedení do provozu. Provozovatel rovněž ručí za dokumentaci dodržování těchto intervalů. UPOZORNĚNÍ Respektujte údaje uváděné výrobcem stroje v plánu údržby! Čištění Nadměrné množství nečistot, prachu nebo třísek může negativně ovlivnit funkci servomotorů a v extrémních případech může vést i k jejich výpadku. Proto je třeba v pravidelných časových intervalech (nejméně jednou za rok) servomotory vyčistit, aby byla zajištěna dostatečně velká plocha pro vyzařování tepla. Nedostatečné vyzařování tepla může mít nežádoucí následky. Životnost ložisek se snižuje při provozu s nepřípustně vysokou teplotou (rozkládá se mazivo) Připojovací kabel V pravidelných intervalech kontrolujte poškození připojovacího kabelu a v případě potřeby ho vyměňte. NEBEZPEČÍ! Na servomotoru jsou během provozu a po jeho skončení součásti pod napětím. Smrt nebo vážné zranění v důsledku zasažení elektrickým proudem! Všechna výkonová, brzdová a signální vedení před vytažením výkonových a signálních konektorů odpojte od napětí. Zajistěte je proti neúmyslnému zapnutí. Neprovádějte žádné provizorní opravy přívodních kabelů. Při sebemenším poškození pláště kabelu je třeba zařízení ihned vyřadit z provozu a kabel vyměnit. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 43

44 9 Inspekce / Údržba Intervaly inspekcí Intervaly údržby Zařízení/část zařízení Časový interval Co je třeba provést? Servomotor Každých provozních hodin 1) Pohon Různé (v závislosti na vnějších vlivech). Povrch servomotoru Různé (v závislosti na vnějších vlivech) Inspekce servomotoru: Překontrolujte kuličková ložiska, případně je vyměňte Vyměňte těsnicí kroužek hřídele Vyčistěte přívody chladicího vzduchu Opravte resp. obnovte povrchový / antikorozní ochranný nátěr Vyčistěte povrch 1) Na životnost má vliv mnoho faktorů a doba do finálního opotřebení může být kratší, než je uvedeno ve výše uvedených doporučeních. 44 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

45 Technické údaje Údaje synchronních servomotorů CMP s ochranou proti explozi kva i P f n Hz Technické údaje 10.1 Údaje synchronních servomotorů CMP s ochranou proti explozi n N Servomotor M 0 M max I 0 I max L 1 R 1 U p0 cold n max [min 1 ] [Nm] [Nm] [A] [A] [mh] Ω [V] [min 1 ] CMP40S 0,5 1,3 1,18 3,5 23,00 11,94 27,5 CMP40M 0,8 2,6 0,95 2,9 45,85 19,93 56,3 CMP50S 1,3 3,5 0,96 2,9 71,23 22,49 86, CMP50M 2,3 6,3 1,61 4,8 38,34 9,96 90,3 CMP50L 3,3 9,2 2,20 6,6 30,42 7,42 98, CMP63S 2,8 7,2 2,06 6,2 36,37 6,80 90,1 CMP63M 5,1 13,6 3,47 10,4 21,82 3,56 100,0 CMP63L 6,7 18,5 4,70 14,1 14,22 2,07 100,0 CMP40S 0,5 1,3 1,18 3,5 23,00 11,94 27,5 CMP40M 0,8 2,6 0,95 2,9 45,85 19,93 56,3 CMP50S 1,3 3,5 1,32 4,0 37,19 11,61 86, CMP50M 2,3 6,3 2,20 6,6 20,67 5,29 90,3 CMP50L 3,3 9,2 3,15 9,5 14,58 3,57 98, CMP63S 2,8 7,2 2,92 8,8 18,27 3,35 90,1 CMP63M 5,1 13,6 5,21 15,6 9,79 1,48 100,0 CMP63L 6,7 18,5 6,55 19,7 7,21 1,07 100,0 n N Jmenovité otáčky M 0 Klidový moment (tepelný dlouhodobý moment při nízkých otáčkách) I 0 Klidový proud M max Maximální mezní moment servomotoru I max Maximální přípustný proud motoru L 1 Indukčnost vinutí R 1 Ohmický odpor vinutí U p0 cold Budicí napětí při 1000 min 1. n max Maximální přípustné otáčky Hmotnost servomotoru Servomotor Hmotnost motoru [kg] Hmotnost brzdového motoru [kg] CMP40S 1,3 1,7 CMP40M 1,6 2 CMP50S 2,3 2,9 CMP50M 3,3 3,9 CMP50L 4,1 4,7 CMP63S 4 5 CMP63M 5,7 6,7 CMP63L 7,5 8,5 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 45

46 10 kva i P f n Hz Technické údaje Přiřazení měniče k pohonu MOVIDRIVE 10.2 Přiřazení měniče k pohonu MOVIDRIVE UPOZORNĚNÍ Přiřazení měniče k pohonu MOVIDRIVE platí pro napájecí napětí 400 V AC Jmenovité otáčky n N = 3000 min 1 MOVIDRIVE MDX61B...-5_3 (zařízení pro 400/500 V) v provozních režimech servo (P700) Servomotor [Nm] CMP40S M max 1,3 1,3 CMP40M M max 2,3 2,3 CMP50S M max 3,5 3,5 CMP50M M max 5,4 6,3 6,3 CMP50L M max 5,9 6,9 8,7 9,2 8,4 9,2 CMP63S M max 5,1 6,0 7,2 7,0 7,2 CMP63M M max 6,0 7,1 8,9 11,0 8,6 11,3 13,5 CMP63L M max 7,0 8,9 11,3 8,7 11,6 14,3 18, Jmenovité otáčky n N = 4500 min 1 MOVIDRIVE MDX61B...-5_3 (zařízení pro 400/500 V) v provozních režimech servo (P700) Servomotor [Nm] CMP40S M max 1,3 1,3 CMP40M M max 2,3 2,3 CMP50S M max 3,5 3,5 CMP50M M max 4,1 4,8 6,0 6,3 5,8 6,3 CMP50L M max 4,2 5,0 6,3 7,9 6,1 8,2 9,2 CMP63S M max 3,8 4,5 5,5 6,7 5,4 6,9 7,2 CMP63M M max 6,2 7,8 6,0 8,0 9,8 12,6 13,5 CMP63L M max 8,3 6,3 8,6 10,7 14,0 17,6 18,3 46 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

47 Technické údaje Přiřazení měniče k pohonu MOVIAXIS kva i P f n Hz Přiřazení měniče k pohonu MOVIAXIS UPOZORNĚNÍ Přiřazení měniče k pohonu MOVIAXIS platí pro systémové napětí 400 V AC Jmenovité otáčky n N = 3000 min 1 Servomotor Typ CMP40S CMP40M CMP50S CMP50M CMP50L CMP63S CMP63M CMP63L MOVIAXIS MXA BG1 I N [A] I max [A] I max % I N 176 M max Nm 1,3 I max % I N 141 M max Nm 2,2 I max % I N 133 M max Nm 3,2 I max % I N 221 M max Nm 5,8 I max % I N M max Nm 7,2 9,2 I max % I N M max Nm 6,0 6,6 I max % I N 233 M max Nm 12,1 I max % I N M max Nm 13,5 16, Jmenovité otáčky n N = 4500 min 1 Servomotor Typ CMP40S CMP40M CMP50S CMP50M CMP50L CMP63S CMP63M CMP63L MOVIAXIS MXA BG1 I N [A] I max [A] I max % I N 169 M max Nm 1,3 I max % I N 139 M max Nm 2,2 I max % I N 183 M max Nm 3,2 I max % I N M max Nm 4,9 5,5 I max % I N M max Nm 5,1 6,9 I max % I N M max Nm 4,5 6,1 I max % I N M max Nm 9,0 10,9 I max % I N 203 M max Nm 14,4 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 47

48 10 kva i P f n Hz Technické údaje Brzda 10.4 Brzda Mechanická brzda je zastavovací brzda konstruovaná jako brzda s přítlačnými pružinami. Brzda má jednotné připojovací napětí 24 V a pracuje s jedním nebo dvěma brzdovými momenty v závislosti na velikosti motoru (CMP40, CMP50 a CMP63). Brzda pracuje bez brzdového usměrňovače a ovládacího zařízení a není možné ji namontovat dodatečně. Pokud jsou servomotory provozovány na měničích SEW-EURODRIVE, je zaručena ochrana proti přepětí. Pokud jsou servomotory provozovány na měničích jiných výrobců, je třeba ochranu proti přepětí realizovat externě, např. pomocí varistorů. Je třeba respektovat pokyny pro provozní sled spínání funkce uvolnění motoru a zařízení pro ovládání brzdy, které jsou uvedeny v příslušných návodech k obsluze servoměniče Jmenovité otáčky Brzdu BP je možné použít pro následující jmenovité otáčky: Servomotor Jmenovité otáčky CMP / 4500 CMP / 4500 CMP / Princip konstrukce zastavovací brzdy BP pro CMP40/50/63 [1] [2] Obr. 1: Princip konstrukce brzdy BP na 24 V s přítlačnými pružinami 55832AXX [1] Unášeč [2] Brzda komplet 48 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

49 Technické údaje Brzda kva i P f n Hz Technické údaje zastavovací brzdy BP Následující tabulka znázorňuje technické údaje zastavovací brzdy BP. U provozního napětí je tolerance ±10 %. Velikost brzdného momentu závisí na druhu a počtu použitých brzdových pružin. Pokud není výslovně objednáno jinak, je standardně nastaven maximální brzdný moment MB1. Jinou kombinací brzdových pružin je možné vytvořit volitelné brzdové momenty M B2. U N I B M B1 M B2 W W ges t 1 t 2 P B R B Typ brzdy Typ motoru [V DC ] [A] [Nm] [Nm] [kj] [MJ] [10 3 s] [10 3 s] [W] BP01 CMP ,29 0,95 0, BP04 CMP50S 3,1 4,3 24 0,42 CMP50M/L 4,3 3,1 0,6 1, BP09 CMP63S 7 9,3 24 0,67 CMP63M/L 9,3 7 1,0 2, P B Příkon I B Proud brzdové cívky při 20 C M B1 Upřednostňovaný brzdný moment M B2 Volitelný brzdný moment W Přípustná třecí práce na jedno sepnutí t 1 Doba reakce t 2 Doba přítahu U N Jmenovité napětí R B Odpor W ges Přípustná celková třecí práce Doby reakce a přítahu jsou normativní hodnoty vztažené na maximální brzdný moment. Tolerance brzdného momentu činí: +50 % / 10 %. Připojení brzdy [1] [2] D C A B E AXX [1] Výkonové připojení [2] Připojení zpětné vazby C + 24 V D 0 V Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 49

50 10 kva i P f n Hz Technické údaje Radiální a axiální síly 10.5 Radiální a axiální síly Následující radiální síly působí při zatížení hřídele jmenovitým krouticím momentem. Přípustné radiální síly F q v místě x (vzdálenost mezi nákružkem hřídele a působištěm síly) se určí pomocí následujících diagramů. Diagramy vychází z následující nominální životnosti ložisek: Typ motoru CMP40 CMP50 CMP63 Nominální životnost ložisek L10h = h L10h = h L10h = h R Obr. 2: Určení radiální síly F R 05590AXX Přípustné radiální a axiální síly Typ motoru F q max [N] Střední otáčky 1) [min 1 ] F A [N] CMP40S F q max F A CMP40M F q max F A CMP50S F q max F A CMP50M F q max F A CMP50L F q max F A CMP63S F q max F A ,5 CMP63M F q max F A CMP63L F q max F A ) Střední otáčky je třeba stanovit např. z diagramu pojezdu 50 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

51 Technické údaje Radiální a axiální síly kva i P f n Hz 10 Přípustná radiální síla pro CMP40S Následující obrázek znázorňuje přípustnou radiální sílu v místě X n = 1500 min n = 4500 min-1 n = 3000 min-1 FR [N] 200 n = 6000 min X [mm] 58648AXX Přípustná radiální síla pro CMP40M Následující obrázek znázorňuje přípustnou radiální sílu v místě X. 400 n = 1500 min n = 3000 min n = 4500 min-1 n = 6000 min-1 FR [N] X [mm] 58649AXX Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 51

52 10 kva i P f n Hz Technické údaje Radiální a axiální síly Přípustná radiální síla pro CMP50S Následující obrázek znázorňuje přípustnou radiální sílu v místě X. 600 n = 1500 min n = 3000 min-1 FR [N] 300 n = 4500 min n = 6000 min X [mm] 58650AXX Přípustná radiální síla pro CMP50M Následující obrázek znázorňuje přípustnou radiální sílu v místě X. 600 n = 1500 min n = 3000 min-1 FR [N] 300 n = 4500 min-1 n = 6000 min X [mm] 58651AXX 52 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

53 Technické údaje Radiální a axiální síly kva i P f n Hz 10 Přípustná radiální síla pro CMP50L Následující obrázek znázorňuje přípustnou radiální sílu v místě X. 600 n = 1500 min n = 3000 min-1 FR [N] 300 n = 4500 min n = 6000 min X [mm] 58652AXX Přípustná radiální síla pro CMP63S Následující obrázek znázorňuje přípustnou radiální sílu v místě X n = 1500 min n = 3000 min-1 FR [N] n = 4500 min-1 n = 6000 min X [mm] 58653AXX Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 53

54 10 kva i P f n Hz Technické údaje Radiální a axiální síly Přípustná radiální síla pro CMP63M Následující obrázek znázorňuje přípustnou radiální sílu v místě X n = 1500 min FR [N] n = 3000 min-1 n = 4500 min n = 6000 min X [mm] 58654AXX Přípustná radiální síla pro CMP63L Následující obrázek znázorňuje přípustnou radiální sílu v místě X n = 1500 min n = 3000 min-1 FR [N] 500 n = 4500 min n = 6000 min X [mm] 58655AXX 54 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

55 Technické údaje Dynamické a tepelné mezní charakteristiky kva i P f n Hz Dynamické a tepelné mezní charakteristiky Definice: M = maximální dynamický moment při maximálním sít ovém napětí na seroměniči 360 V, 400 V, 460 V nebo 500 V. M S1 (snížení výkonu) = tepelná mezní křivka při provozu S1-100 %. UPOZORNĚNÍ Pro mezní charakteristiky servomotorů platí vždy následující omezení: Provoz je přípustný až do maximálních otáček 4500 min Dynamická a tepelná mezní charakteristika pro CMP40S n N = 3000 min 1 1,4 1,2 M [Nm] [5] [1] [2] [3] [4] n [min -1 ] 63167AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 55

56 10 kva i P f n Hz Technické údaje Dynamické a tepelné mezní charakteristiky Dynamická a tepelná mezní charakteristika pro CMP40S n N = 4500 min 1 1,4 1,2 M [Nm] [5] [1] [2] [3] [4] n [min -1 ] 63167AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V Dynamická a tepelná mezní charakteristika pro CMP40M n N = 3000 min [1] 2 [2] 1.5 [3] M [Nm] 1 [5] [4] n [min -1 ] 63164AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V 56 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

57 Technické údaje Dynamické a tepelné mezní charakteristiky kva i P f n Hz Dynamická a tepelná mezní charakteristika pro CMP40M n N = 4500 min [1] 2 [2] 1.5 [3] M [Nm] 1 [5] [4] n [min -1 ] 63163AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V Dynamická a tepelná mezní charakteristika pro CMP50S n N = 3000 min [1] 3 [2] 2.5 [3] M [Nm] [5] [4] n [min -1 ] 63162AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 57

58 10 kva i P f n Hz Technické údaje Dynamické a tepelné mezní charakteristiky Dynamická a tepelná mezní charakteristika pro CMP50S n N = 4500 min [1] [3] [2] M [Nm] [5] [4] n [min -1 ] 63161AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V Dynamická a tepelná mezní charakteristika pro CMP50M n N = 3000 min 1 7 [1] 6 5 [3] [2] M [Nm] 4 3 [5] [4] n [min -1 ] 63160AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V 58 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

59 Technické údaje Dynamické a tepelné mezní charakteristiky kva i P f n Hz Dynamická a tepelná mezní charakteristika pro CMP50M n N = 4500 min [1] [2] 5 [3] M [Nm] 4 3 [5] [4] n [min -1 ] 63159AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V Dynamická a tepelná mezní charakteristika pro CMP50L n N = 3000 min [1] 7 6 [3] [2] M [Nm] 5 4 [5] [4] n [min -1 ] 63158AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 59

60 10 kva i P f n Hz Technické údaje Dynamické a tepelné mezní charakteristiky Dynamická a tepelná mezní charakteristika pro CMP50L n N = 4500 min [1] 8 [2] M [Nm] [5] [3] [4] n [min -1 ] 63157AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V Dynamická a tepelná mezní charakteristika pro CMP63S n N = 3000 min [1] 6 [3] [2] 5 M [Nm] 4 [5] [4] n [min -1 ] 63156AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V 60 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

61 Technické údaje Dynamické a tepelné mezní charakteristiky kva i P f n Hz Dynamická a tepelná mezní charakteristika pro CMP63S n N = 4500 min [1] M [Nm] [3] [4] [2] 3 [5] n [min -1 ] 63154AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V Dynamická a tepelná mezní charakteristika pro CMP63M n N = 3000 min [1] M [Nm] [3] [2] 6 [5] [4] n [min -1 ] 63153AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 61

62 10 kva i P f n Hz Technické údaje Dynamické a tepelné mezní charakteristiky Dynamická a tepelná mezní charakteristika pro CMP63M n N = 4500 min [1] [3] [2] M [Nm] 8 6 [5] [4] n [min -1 ] 63152AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V Dynamická a tepelná mezní charakteristika pro CMP63L n N = 3000 min [3] [1] [2] M [Nm] 10 8 [5] [4] n [min -1 ] 63150AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V 62 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

63 Technické údaje Dynamické a tepelné mezní charakteristiky kva i P f n Hz Dynamická a tepelná mezní charakteristika pro CMP63L n N = 4500 min 1 20 M [Nm] [5] [3] [4] [1] [2] n [min -1 ] 63149AXX [1] M dynamický (n) 500 V [4] M dynamický (n) 360 V [2] M dynamický (n) 460 V [5] M S1 tepelný (snížení výkonu) [3] M dynamický (n) 400 V UPOZORNĚNÍ Servomotory se mohou používat do nadmořské výšky 1000 m nad mořem. U nadmořských výšek nad 1000 m nad mořem prosím kontaktujte SEW-EURODRIVE. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 63

64 10 kva i P f n Hz Technické údaje Přípustné typy kuličkových ložisek (kategorie 3) 10.7 Přípustné typy kuličkových ložisek (kategorie 3) Typ motoru Ložisko A Ložisko B CMP Z Z CMP Z Z CMP Z Z 64 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

65 Dodatek Prohlášení o shodě Dodatek 11.1 Prohlášení o shodě EG-Konformitätserklärung EC Declaration of Conformity Déclaration CE de conformité im Sinne der Richtlinie 94/9/EG, Anhang VIII according to Directive 94/9/EC, Appendix VIII au sens de la directive 94/9/CE, Annexe VIII SEW EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42, D Bruchsal erklärt in alleiniger Verantwortung die Konformität der folgenden Produkte declares under sole responsibility conformity of the following products déclare, sous sa seule responsabilité, que les produits suivants Nr./No./N Servomotoren der Baureihe: Servo motors of the series: Servomoteurs de la série : Kategorie: in category: / Catégories : Kennzeichnung: marking: / Codification : mit der with the / respectent la Richtlinie Directive / Directive CMP40, CMP50, CMP63 CM71, CM90, CM112 II 3G & II3D & II 3GD II3G Ex na II T3 II3G Ex na II T3 X II3D Ex td A22 IP6X T150 C II3D Ex td A22 IP6X T150 C X 94/9 EG 94/9 EC / 94/9/CE angewandte harmonisierte Normen: Applied harmonized standards: / Normes harmonisées appliquées : EN :2006 ChangeLog : Die Verwendung des Normentwurfs EN :2004 endet am EN :2005 EN :2006 EN :2004 EN :2004 Ort/Datum Place/date / Lieu et date Geschäftsführer Vertrieb und Marketing Managing Director Sales and Marketing Directeur général international commercial et marketing Bruchsal, H. Sondermann 63259AXX Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 65

66 11 Dodatek Zkratky a typová označení 11.2 Zkratky a typová označení Zkratka Celý výraz Význam DIN Deutsches Institut für Normung e.v. (Německý institut pro normalizaci) EN European Norm (Evropská norma) ISO SW International Organization for Standardization (Mezinárodní organizace pro standardizaci) Schlüsselweite (rozměr klíče) Organizace ISO zpracovává ISO normy, které by měly být beze změny převzaty členskými státy. 66 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

67 Dodatek Lemovací nástroj Lemovací nástroj U motorů s konektory je kromě možnosti objednání standardizovaných kabelů od SEW-EURODRIVE také možné zakoupit potřebné konektory. Zapojení konektorů pak musí provést sám zákazník. SEW-EURODRIVE pro tento účel nabízí vhodné zalisovací nástroje, aby bylo možné zaručit správné spojení kabelových žil a kontaktu. Uveďte prosím v objednávce příslušné objednací číslo Zalisovací nástroj pro výkonové kontakty a kontakty brzdy CMP.. Potřebné nástroje pro osazení kabelu U následujícího nástroje jsou pro montáž / demontáž různých průřezů zapotřebí různé lisovací čelisti. Druh Objednací číslo SEW Průměr kontaktu Průřez žíly Výkon Brzda Ruční kleště ,6 mm 1,6 mm 0,5... 6,0 mm 2 Obrázek Lisovací čelisti ,6 mm Uchycení kontaktu X 0,5... 1,5 mm 2 Lisovací čelisti ,6 mm Uchycení kontaktu ,5... 2,5 mm 2 Lisovací čelisti ,6 mm Uchycení kontaktu ,0... 6,0 mm 2 Ruční kleště Polohovací přípravek Sada zkušebních kolíků ,6 mm 1, mm 2 Potřebné nástroje pro demontáž konektoru na straně motoru Pro demontáž nejsou zapotřebí žádné speciální nástroje. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 67

68 11 Dodatek Lemovací nástroj Zalisovací nástroj pro snímače a systém zpětné vazby Potřebné nástroje pro osazení kabelu Produkt Druh Objednací číslo SEW Resolver RH1M(L) HIPERFACE AS1H - víceotáčkový ES1H - jednootáčkový Průměr kontaktu průřez žíly Signál Ruční kleště Polohovací přípravek mm 0, mm 2 SSI - víceotáčkový Ruční kleště Polohovací přípravek mm 0, mm 2 Obrázek Potřebné nástroje pro demontáž konektoru na straně motoru Produkt Druh Objednací číslo SEW Resolver RH1M(L) HIPERFACE AS1H - víceotáčkový ES1H - jednootáčkový SSI - víceotáčkový Nástroj pro demontáž Průměr kontaktu průřez žíly Signál Izolační těleso Pro demontáž nejsou zapotřebí žádné speciální nástroje. 68 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

69 Dodatek Montáž výkonového konektoru Montáž výkonového konektoru Obsah dodávky výkonového konektoru Pro montáž výkonového konektoru jsou dodávány následující díly. Objednací číslo SEW je [1] [2] [3] [4] [5] [6] [7] 56252AXX [1] Šroubení [2] Těsnění s omezovačem tahového namáhání [3] Stínicí kroužek [4] Zdířkové kontakty [5] Izolační objímka [6] Izolační těleso [7] Kryt zásuvky Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 69

70 11 Dodatek Montáž výkonového konektoru Pokyny pro montáž výkonového konektoru STOP! V případě nesprávné montáže může dojít k poškození signálního konektoru. Možnost vzniku hmotných škod! Během osazování neotáčejte kabel vůči konektoru. 1 Šroubení a těsnění s omezením tahového namáhání navlečte na kabel. 2 Konec kabelu odizolujte o 59 mm. 59 mm 3 Stínicí opletení ohrňte dolů a rozložte. 4 Výkonové žíly (1, 2 a 3) zkrat te na 44 mm. Žíly PE (GN/YE) zkrat te na 45 mm. Dvojici žil 5 a 6 nezkracujte. Dvojici žil 7 a 8 odřízněte tak, aby byla v zákrytu s koncem kabelu. 1,2,3 (44 mm) PE (45 mm) 5,6 (59 mm) 5 Stínicí kroužek přetáhněte přes žíly. 7 mm Žíly 1, 2, 3 a PE odizolujte o 7 mm. Žíly 5 a 6 odizolujte o 5 mm. 5 mm 6 Nasuňte do lemovacích kleští polohovací přípravek tak, aby se BU / GN v okénku [A] objevila barevná značka (viz tabulka dole). Na kleštích nastavte sílu stisku [B] podle tabulky. [B] [A] xxx xxx xx Žíla a [mm 2 ] Polohovací přípravek Objednací číslo xxx xxx x Značka (barva) Síla stisku 5 a 6 0, , Zelená (GN) 24 1, 2, 3 a PE 0, , Modrá (BU) 6 70 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

71 Dodatek Montáž výkonového konektoru 7 Konce žil se zdířkovými kontakty nasuňte do lemovacích kleští a kleště stiskněte na doraz. Poté se kleště automaticky otevřou. Tento postup opakujte pro každou žílu podle tabulky v kroku 6. 8 Otevřete izolační objímku. 9 Zasaďte do izolačního tělesa střední zdířkový kontakt podle připojovacího schématu. Uzavřete izolační objímku, až se ozve "zacvaknutí". Zasaďte do izolačního tělesa zbývající zdířkové kontakty podle připojovacího schématu. 11 xxxx 10 Zkrat te stínicí opletení podle obrázku. Nasaďte stínicí kroužek na těsnění tak, aby byl v zákrytu s koncem kabelu. Dbejte na správné položení stínicího opletení mezi stínicím kroužkem a těsněním. 11 Izolační těleso zasaďte do krytu konektoru tak, aby doraz těsnění dosedl na kryt. 12 Kryt konektoru zafixujte pomocí stranového klíče a pomocí druhého klíče dotáhněte šroubení. [A] = fixace [A] Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 71

72 11 Dodatek Montáž signálního konektoru resolveru / HIPERFACE 11.5 Montáž signálního konektoru resolveru / HIPERFACE Obsah dodávky signálních konektorů Pro montáž signálního konektoru resolveru / HIPERFACE se dodávají následující součásti. Objednací číslo SEW je [1] [2] [3] [4] [5] [6] [7] 54715AXX [1] Šroubení [2] Těsnění s omezovačem tahového namáhání [3] Stínicí kroužek [4] Zdířkové kontakty [5] Izolační objímka [6] Izolační těleso [7] Kryt zásuvky 72 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

73 x x Dodatek Montáž signálního konektoru resolveru / HIPERFACE Pokyny pro montáž signálních konektorů STOP! V případě nesprávné montáže může dojít k poškození signálního konektoru. Možnost vzniku hmotných škod! Během osazování neotáčejte kabel vůči konektoru. 1 Šroubení a těsnění s omezením tahového namáhání navlečte na kabel do vzdálenosti 31 mm od konce. 2 Konec kabelu odizolujte na délce 28 mm Stínicí opletení ohrňte dolů a rozložte je. 4 Konce žil odizolujte na délce 6 mm. 6 Nasuňte zdířkové kontakty na konce žil. 5 Nasuňte do zalisovacích kleští [A] [B] polohovací přípravek s malým průměrem (obj. č. SEW ) tak, aby se v okénku [A] objevila zelená značka. Na kleštích nastavte sílu stisku [B] na hodnotu 24. xxx xx x 6 Konce žil se zdířkovými kontakty nasuňte do lemovacích kleští a kleště stiskněte na doraz. Poté se kleště automaticky otevřou. Tento postup zopakujte pro každou žílu. xxxx 7 Stínicí kroužek přetáhněte přes konce žil a stínění zatlačte proti těsnění. Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 73

74 11 Dodatek Montáž signálního konektoru resolveru / HIPERFACE 8 Otáčejte stínicím kroužkem tak, aby bylo stínicí opletení v zákrytu se stínicím kroužkem. 9 Izolační těleso rovnoměrně roztáhněte o 1 mm Zdířkové kontakty zasaďte do izolačního tělesa. 11 Stlačte izolátor, až se ozve "zacvaknutí". "Click" 12 Sklopte izolační objímku. Izolační objímku nasuňte prohloubeným místem na drážku izolačního tělesa tak, aby byl otvor izolační objímky orientován stejným směrem jako dvojitá šipka na izolačním tělese. Poté izolační objímku stiskněte, až dojde k "zacvaknutí". Izolační těleso nasaďte do střední pozice v krytu konektoru. 13 Kryt konektoru zafixujte pomocí stranového klíče a pomocí druhého klíče dotáhněte šroubení. [A] = fixace [A] 74 Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi

75 Index Index A Axiální síly...50 B Bezpečnostní pokyny...7 elektrické připojení...11 horké plochy...8 inspekce / údržba...11 instalace / montáž...10 likvidace...11 transport / uskladnění...10 uvedení do provozu / provoz...11 Během uvádění do provozu...36 Brzda poruchy...40 princip konstrukce...48 připojení...49 technické údaje...49 Brzda, připojení...28 Brzdy...48 C Cílová skupina8 Č Či...43 Čištění...43 D Dynamické mezní charakteristiky...55 E Elektrická instalace...21 Elektrické připojení, bezpečnostní pokyny...11 H Hmotnost...45 Horké plochy...8 Ch Charakteristiky, dynamické a tepelné...55 I Inspekce, bezpečnostní pokyny...11 Inspekce / údržba...41 Instalace elektrická...21 mechanická...17 Instalace / Montáž...10 Instalace motoru...19 ve vlhkých prostorách / na volném prostranství...19 Instalace servomotoru...19 ve vlhkých prostorách / na volném prostranství...19 Instalace ve vlhkých prostorách nebo venku Intervaly inspekcí Intervaly údržby K Kabel zpětná vazba Kabel zpětné vazby Kabely standardizované kabely Kategorie 3D, 3GD Stupeň ochrany Teplota povrchu Teplotní třída Konektor SM / SB připojení servomotoru a systému snímačů Konektory obsah dodávky Konstrukce synchronních servomotorů CMP s ochranou proti explozi L Lemovací nástroj Likvidace M Maximální frekvence Maximální otáčky Mechanická instalace Měnič, nastavení parametrů Montáž konektoru Montáž signálního konektoru Montáž výkonového konektoru Montáž, Bezpečnostní pokyny Montážní práce, tolerance MOVIAXIS, přiřazení měniče MOVIDRIVE, přiřazení měniče N Nastavení parametrů servoměniče pro kategorii Nároky na záruční plnění... 6 Nástroje O Obsah dodávky konektorů Odpor izolace Ochrana motoru, tepelná... 30, 34 Ochrana proti nepřípustnému přehřátí povrchu Okolní podmínky Pára Plyn prach Škodlivé záření Teplota Ozubené řemenice Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi 75

76 12 Index P Pokyny pro zapojení...30 Pokyny, zapojení...30 Polohy konektorů...29 Pomůcky...17 Poruchy motor...39 na brzdě...40 provoz se servoměničem...39 Poruchy motoru...39 Použití v souladu s určeným účelem...9 Poznámka k autorským právům...6 Prohlášení o shodě...65 Provoz...37 Provoz s měničem...30, 37 Provozní poruchy...39 Před uvedením do provozu...35 Předpisy pro oblasti ohrožené explozí...21 Předpoklady pro uvedení do provozu...35 Připojení brzdy...28 Připojení konektoru...20 Připojení motoru...24 připojení servomotoru...24 Připojení servomotoru a systému snímačů prostřednictvím konektoru SM / SB...31 Připojení signálních konektorů...27 Připojovací kabel...43 Připojovací schémata kód barev...24 výkonové konektory...25 Přiřazení měniče MOVIAXIS...47 MOVIDRIVE...46 Příklad Typový...15 Přípravné práce pro mechanickou instalaci...17 T Tepelná ochrana motoru... 30, 34 Tepelné mezní charakteristiky Teplota povrchu... 23, 37 kategorie 3D, 3GD Teplotní senzor KTY Teplotní snímač KTY Teplotní třída Kategorie 3D, 3GD Tolerance při montážních pracích Transport Třídy otáček Typové označení Typový štítek Typy kuličkových ložisek U Uskladnění Uskladnění, dlouhodobé Uvedení do provozu během uvádění do provozu před uvedením do provozu předpoklady Uvedení do provozu, bezpečnostní pokyny Ú Údaje motoru Údržba, bezpečnostní pokyny V Vyloučení ze záruky... 6 Vyrovnání potenciálů Výkonový konektor montáž Výrobní číslo Z Zastavovací Zkratky R Radiální síly...50 Rozsah dodávky...12 Ř Řemenice...19 S Schémata připojení signální konektor resolveru RH1M...26 signální konektor snímač ES1H, AS1H, AK0H, EK0H...27 Signální konektor montáž...72 Současně platné dokumenty...9 Standardizované kabely...33 Stupně ochrany Kategorie 3D, 3GD Návod k obsluze Synchronní servomotory CMP s ochranou proti explozi
