1 Akce: OPRNÁ HBITOVNÍ ZE na p.. 43/2 U KOSTELA sv. MIKULÁŠE V POLICI Projektová dokumentace pro vydání stavebního povolení ást 1.2 STAVEBN KONSTRUKNÍ EŠENÍ Vypracoval: Ing. František KORDAS statik autorizace KAIT Na Výsluní Zábeh tel.: kordas@atesko.cz Objednatel: Obec Police Police.p ÚSOV Datum: leden 2017 Výtisk íslo: Celkem poet A4: 1 (výtisk ve formátu.pdf) 13 A4

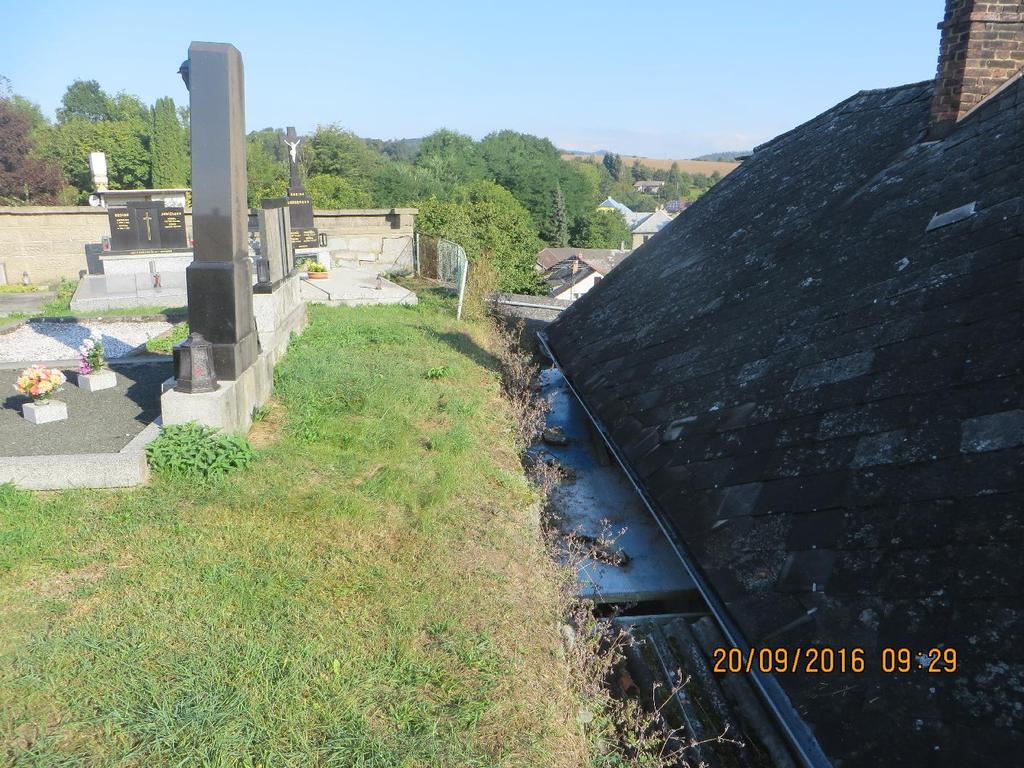

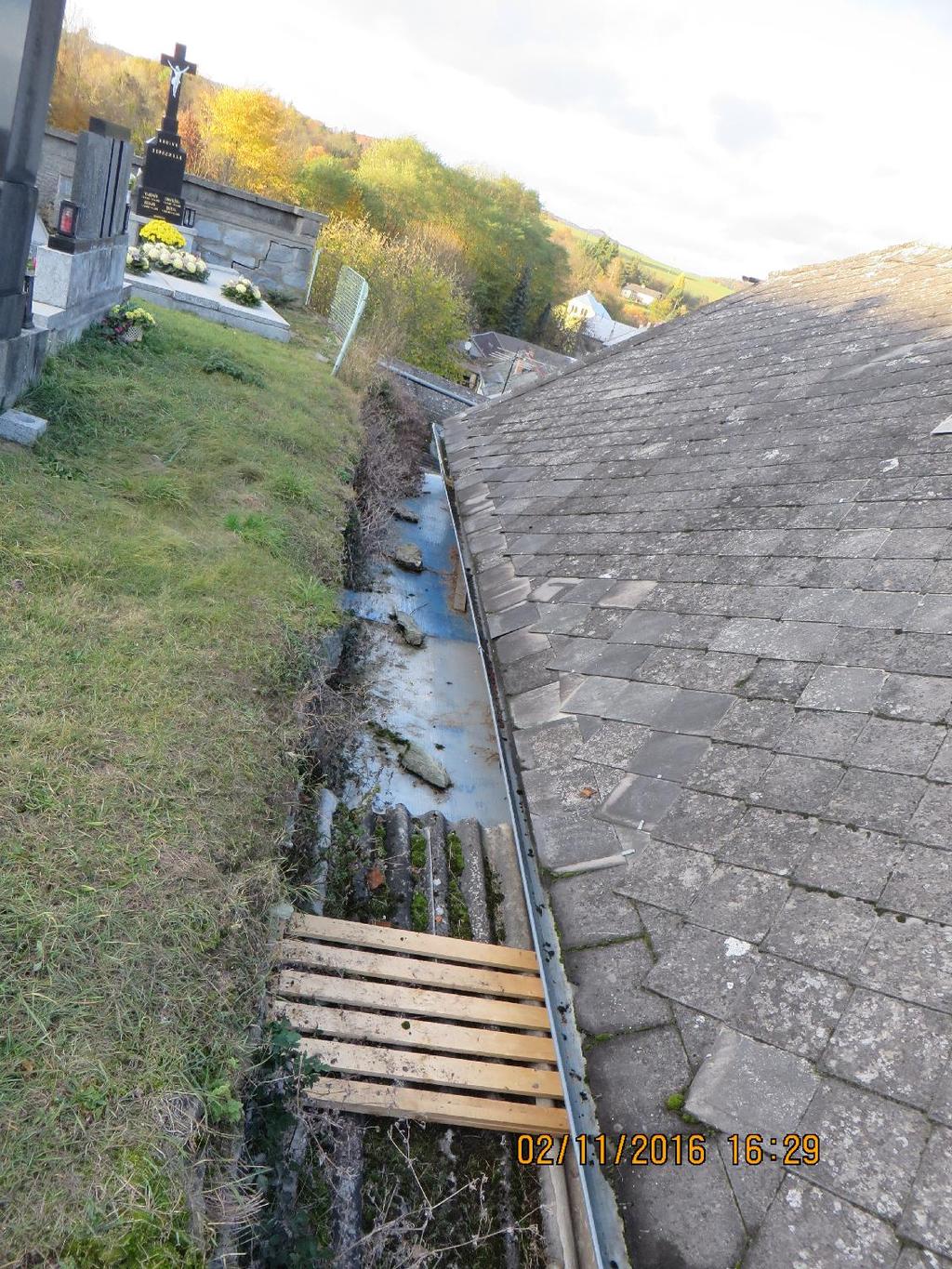

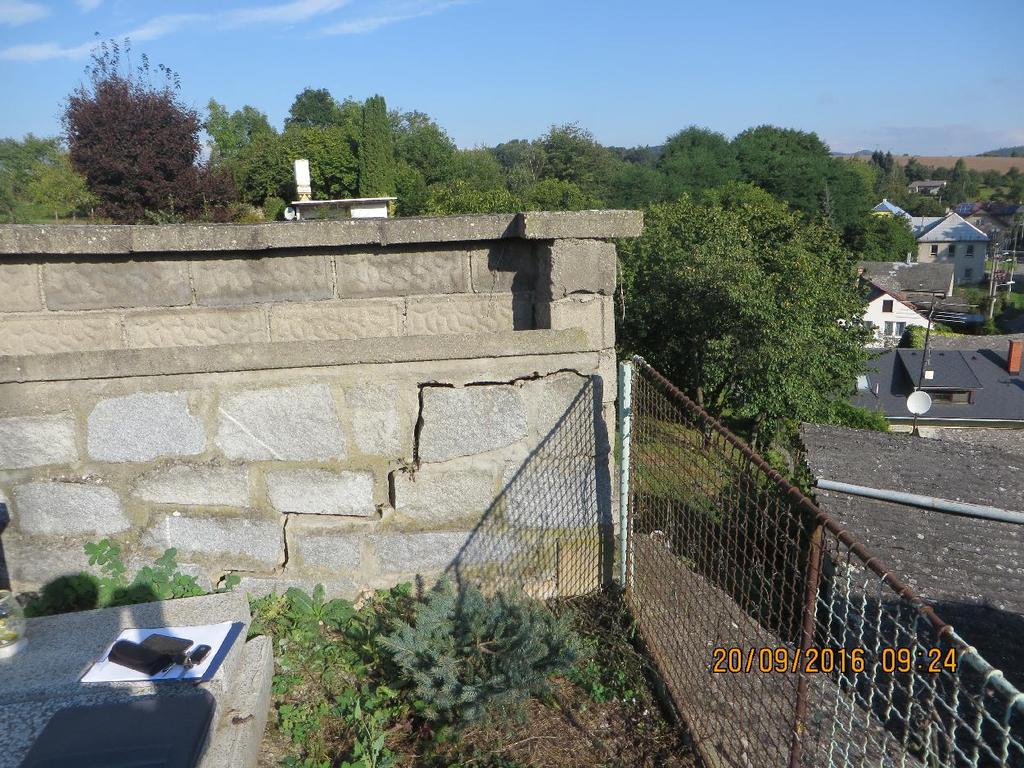

2 OPRNÁ HBITOVNÍ ZE na p.. 43/2 U KOSTELA sv. MIKULÁŠE V POLICI TECHNICKÁ ZPRÁVA DSP zak D.1.2. a) TECHNICKÁ ZPRÁVA a) Popis navrženého konstrukního systému stavby a.1) Pedmt posouzení Pedmtem této ásti projektové dokumentace je návrh ešení opravy stávající oprné ohradní zdi hbitova, která se nachází na p.. 43/2, k.ú. Police okr. Šumperk, jejímž majitelem je Obec Police. Konstrukce stávající oprné zdi o výšce cca 3 m a celkové délce cca 20 bm se nachází na hranici výše uvedeného pozemku a soukromého pozemku na p..42/5, na které se nachází stavba rodinného domu na p Mezi lícem oprné zdi a obvodovou zdí domu se nachází proluka o šíce cca 2 m, která je shora provizorn zastešena. Oprná ze je provedena v tl. cca 60 cm z lomového kamene. Vykazuje výrazné poruchy, projevující se její deformací ve smru psobícího zemního tlaku za rubem zdi smrem do proluky. V dsledku toho se projevují výrazné šikmé trhliny v betonové zdi, která se na posuzovanou ze v ostrém úhlu pipojuje. V dsledku vodorovných pohyb oprné zdi dochází k pohybu a propadání terénu za rubem zdi a došlo k poškození stávajícího hrobového místa, které se nachází bezprostedn pi rubu severní ásti oprné zdi. Obr. 1 CELKOVÝ POHLED NA STÁVAJÍCÍ OPRNOU ZE Ing. F. Kordas, tel.: , kordas@atesko.cz str. 1

3 OPRNÁ HBITOVNÍ ZE na p.. 43/2 U KOSTELA sv. MIKULÁŠE V POLICI TECHNICKÁ ZPRÁVA DSP zak a.2) Hlavní piny a vyhodnocení poruch konstrukce oprné zdi Byla provedena pedbžná prohlídka na míst s cílem definovat vyhodnotit vady a poruchy konstrukce. Základní nepíznivé faktory, které se podílely na nevyhovujícím stavu konstrukce, jsou zejména: nedostatená stabilita proti natoení v základové spáe se projevuje výraznými deformacemi vnjšího líce zdi smrem do proluky. Dvodem je nedostatená dimenze pného ezu, který není svojí vlastní hmotností vzdorovat vodorovnému tlaku zeminy za rubem zdi nedostatené odvodnní oprné zdi Srážková voda, shromáždná v ploše hbitova, která se pod povrchem dostala k rubu oprné zdi tak dlouhodob pronikala v nejvtší míe mezi kameny na líc zdi, pemž docházelo k vyplavování pojiva mezi kameny. Souasn pítomnost vody ve zdivu zpsobovala vlivem psobení mrazu jeho rozrušování. V pat líce zdi není provedeno žádné odvodovací opatení, které by bránilo zatékání srážkové vody z povrchu proluky k základu. nedostatená kvalita zdiva je ovlivnna jednak psobením pronikající srážkové vody z rubu zdi a dále pak nedostatenou kvalitou provedení zdiva. Nejvíce postižená je takto horní polovina výšky zdi, jedná se o rozvolnnou kamennou rovnaninu bez pojiva, s minimální vazbou. Problémy byly v minulosti ešeny lokálními, asto neodbornými opravami. Z dvodu výskytu výše uvedených vad a poruch bylo provedeno vyhodnocení stávající konstrukce oprné zdi takto: Posuzovaná konstrukce PODMÍN VYHOVÍ jako celek technickým podmínkám bezpenosti a tak i další investice do ní vložené budou úelné pi splnní podmínky, že budou provedena opatení uvedená v projektu opravy. Nevyhovující stav posuzované konstrukce do znané míry ovlivuje bezpenost užívání pilehlého domu na p.. 35 jednak proto, že pravdpodobn prostednictvím zastešní proluky áste do jeho konstrukce už nyní vnáší uritý vodorovný tlak, jednak proto, že v pípad pípadné lokální destrukce oprné zdi by byla stna domu vystavena dalšímu napíznivému vodorovnému tlaku sutin zdiva a zeminy. Obr. 2 POHLED NA SEVERNÍ KONEC OPRNÉ ZDI POŠKOZENÍ NAVAZUJÍCÍ KAMENNÉ OHRADNÍ ZDI SCHODOVITOU POKLESOVOU TRHLINOU, POŠKOZENÝ POMNÍK ROHOVÉHO HROBOVÉHO MÍSTA V DSLEDKU POSUNU OPRNÉ ZDI Ing. F. Kordas, tel.: , kordas@atesko.cz str. 2

4 OPRNÁ HBITOVNÍ ZE na p.. 43/2 U KOSTELA sv. MIKULÁŠE V POLICI TECHNICKÁ ZPRÁVA DSP zak a.3) Návrh provedení opravy Vypracovaný návrh opravy stávající konstrukce oprné zdi S2 viz výkres. 002 je založen na následujících opateních: zvtšení stability stávajících konstrukcí ochrana konstrukcí proti psobení srážkové vody oprava stávajícího kamenného zdiva edpokladem pro provedení navržené opravy bude statické zabezpeení nebo doasné rozebrání tí stávajících hrobových pomník, které se ocitnou v oblasti plánovaného výkopu. Detailní ovování skutených konstrukních pomástí oprné zdi, zejména pak líce stávající zdi bude provedeno ped zapoetím opravy po odstranní doasného zastešení proluky, které pravdpodobn vnáší i vodorovný tlak od oprné zdi do objektu domu a dále pak konstrukcí skrytých pod úrovní terénu bude provádno pi hloubení výkop, proto byly v tomto smru v projektu vysloveny pouze pravdpodobné pedpoklady, které budou dále upesnny. edpokládá se, že práce budou provádny v tomto poadí: Provedení výkopu etapy 1 v rozsahu horní ásti zdi po celé její délce. Hloubka výkopu bude provdena na hloubku horní ásti zdi, o které bude po kontrole rubu zdiva rozhodnuto, že bude odstranna. Sklon svahu bude uren na základ poznatk o vlastnostech a povaze zásypových zemin. Provedení výkopu fáze 2 v délce cca 2 m. Dno výkopu v hloubce cca 0,2 m pod úrovní povrchu podlahy v proluce. Úprava, provedení a sklony svahu výkopu budou ureny na míst na základ poznatk o vlastnostech a povaze zemin za rubem zdi. ištní rubu zdiva stávající oprné zdi. Osazení dolních prut výztuže základu. Betonáž základu. Provedení zdiva z tvárnic ze ztraceného bednní (varianta montáže deskového bednní) Dozdní horní ásti zdi z kamene na vápenocementovou maltu jedná se o pohledové bednní. Vazba kvádrového zdiva na cementovou maltu. Nad úrove terénu ve zhlaví oprné zdi bude z kamene vyzdna ohradní zídka o výšce cca 1100 mm nad povrch terénu, opatená korunní stíškou z bidlicových desek, pop. Oste pálených cihel na plocho. Osazení výztuže díku a vnce V1, betonáž jádra zesilující ásti oprné zdi. Uložení štrkové drenážní vrstvy za rubem zdi vetn trubek podélné výztuže. Dle místní situace zvážit možnosti provedení pného odvodnní skrze oprnou ze. Zasypání rubu zesilující oprné zdi S2 materiálem z výkop. Vyspárování vnjšího líce stávající oprné zdi S2 cementovou maltou. Provedení odvodnní paty oprné zdi podél vnjšího líce paty s podélným sklonem smrem od zdi uložení prefabrikovaných železobetonových prefabrikovaných žlabovek do cementového lože. Ing. F. Kordas, tel.: , kordas@atesko.cz str. 3

5 OPRNÁ HBITOVNÍ ZE na p.. 43/2 U KOSTELA sv. MIKULÁŠE V POLICI TECHNICKÁ ZPRÁVA DSP zak b) navržené výrobky, materiály a hlavní konstrukní prvky BETONOVÉ KONSTRUKCE Základové konstrukce: Budou provedeny z betonu C20/25 dle SN EN 206-1, SN EN (B25 dle SN , SN ) stupe vlivu prostedí XC2 dle EN Výztuž z oceli B500B dle SN EN (10 505(R), KARI (W)) Ztracené bednní: Betonové dutinové tvárnice 200x mm + výztuž B500B dle SN EN (10505(R)) + beton C20/25 dle SN EN 206-1, stupe vlivu prostdí XC2 dle EN KAMENNÉ ZDIVO Kámen vyzískaný pi bourání stávající konstruce, popípad kámen stejné struktury a textury jako pvodní kámen. Malta vápenocementová pevnostní tídy M5. c) hodnoty užitných, klimatických a dalších zatížení uvažovaných pi návrhu nosné konstrukce Oprná ze je na rubu zatžována aktivním tlakem zásypových zemin, které dle edpokladu mají charakter navážek hlíny písito-jílovité, štrkovité, Y, F3-F4, F1 písky šterkopísky hlinité, Y, S4 dle SN Základová pda pod plošnými základy. Aktivní zemní tlak nesoudržných zemin S 0 = ½. 0. H 2. K a = ½. 21,0. 3,0 2. 0,333 = 31,5 kn/m délky stny i vodorovném povrchu terénu a svislém rubu zatžované konstrukce je K a = tg 2 (45 0 /2) = tg 2 ( /2) = tg = 0,333 d) návrh zvláštních, neobvyklých konstrukcí, konstrukních detail, technologických postup Pi realizaci konstrukcí nebudou provádny zvláštních i neobvyklých postup a realizovány zvláštní i neobvyklé konstrukce, detaily i technologické postupy. Ing. F. Kordas, tel.: , kordas@atesko.cz str. 4

6 OPRNÁ HBITOVNÍ ZE na p.. 43/2 U KOSTELA sv. MIKULÁŠE V POLICI TECHNICKÁ ZPRÁVA DSP zak e) technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, popípad sousední stavby ed zapoetím prací bude zajištno doasné rozebrání i zpsob zajištní celkem tí pomník stávajících hrobových míst, které mohou být opravou ovlivnny. Technologie a konené parametry rozm a sklon stn výkopové rámy budou definovány na míst na základ identifikace zásypových zemin, zastižených výkopem. Navážky ve výkopu, které zstanou zachovány jako základová zemina musí být chránny ped nepíznivým psobením klimatických vliv. Nové betonové konstrukce budou po dobu zrání betonu chránny ped psobením srážkové vody, mrazem i náhlým zahátím a vysoušením. Rozebírání stávajícího kamenného zdiva bude provedeno v rozsahu, ureném na míst tak, aby ponechané zdivo mohlo být opraveno spárováním. Nové kamenné zdivo bude provádno s dostatenou vazbou, s dostate vystídanými stynými sparami. i provádní opravy bude stna z vnjší ásti z prostoru proluky montážn zajištna tak, aby bylo zabránno poškození obvodové zdi stávajícího obytného domu. f) zásady pro provádní bouracích a podchycovacích prací a zpevovacích konstrukcí i postup Stabilita nových, pop. i navazujících stávajících konstrukcí bude v každé fázi provádní bezpe zajištna, v nutných pípadech s použitím montážních podprných konstrukcí a lešení. Pi provádní výkopu pro navrženou výmnu zeminy nedojde v žádném pípad k jakémukoliv ohrožení stability základových konstrukcí jiných sousedních stavebních konstrukcí provádným výkopem. Stávající konstrukce oprné kamenné zdi budou rozebírány odshora dol, souasn s provádním výkop ve fázi 1. Zajištné výkopy ve fázi 2 budou provádny po úsecích o délce max. 2 m. g) požadavky na kontrolu zakrývaných konstrukcí Zápisem ve stavebním deníku bude záznam: o zpsobu zajištní tí opravou oprné zdi dotených hrobových míst po dobu stavby o celkové aktuální geologické situaci ve výkopu o zpsobu zajištní výkop o výsledku kontroly uložené výztuže o ošetování betonových konstrukcí po jejich betonáži h) seznam použitých podklad, SN, technických pedpis, odborné literatury, software Objednávka Obce Police ze dne Cenová nabídka na konzervaci ohradní zdi u filiálního kostela sv. Mikuláše, obec Police. Vypracoval: ARCHKASO spol. s r.o., 02/2009 Návštva na míst dne a , poízení fotodokumentace Ing. F. Kordas, tel.: , kordas@atesko.cz str. 5

7 OPRNÁ HBITOVNÍ ZE na p.. 43/2 U KOSTELA sv. MIKULÁŠE V POLICI TECHNICKÁ ZPRÁVA DSP zak Technické normy SN EN 1991 Zatížení konstrukcí SN EN 1992 Navrhování betonových konstrukcí SN EN 1997 Navrhování geotechnických konstrukcí Software Scia Engineer i) specifické požadavky na rozsah a obsah dokumentace pro provádní stavby, ípadn dokumentace zajišované dodavatelem i budování jednotlivých konstrukcí oprné zdi bude postupováno dle píslušné edem zpracované výrobní dokumentace. Datum: 01 / 2017 Vypracoval: Ing. František Kordas D.1.2. d) PLÁN KONTROLY SPOLEHLIVOSTI KONSTRUKCÍ Vzhledem k jednoduchosti stavby byla stanovena kontrolní prohlídka stavby ped vydáním kolaudaního souhlasu, pokud neurí místn píslušný stavební úad jinak. Datum: 01 / 2017 Vypracoval: Ing. František Kordas Ing. F. Kordas, tel.: , kordas@atesko.cz str. 6
