Informace o vydání. Základy. Kopírování. Tisk. Skenování. Řešení problémů. Dodatek. Rejstřík. Lexmark X73

Transkript

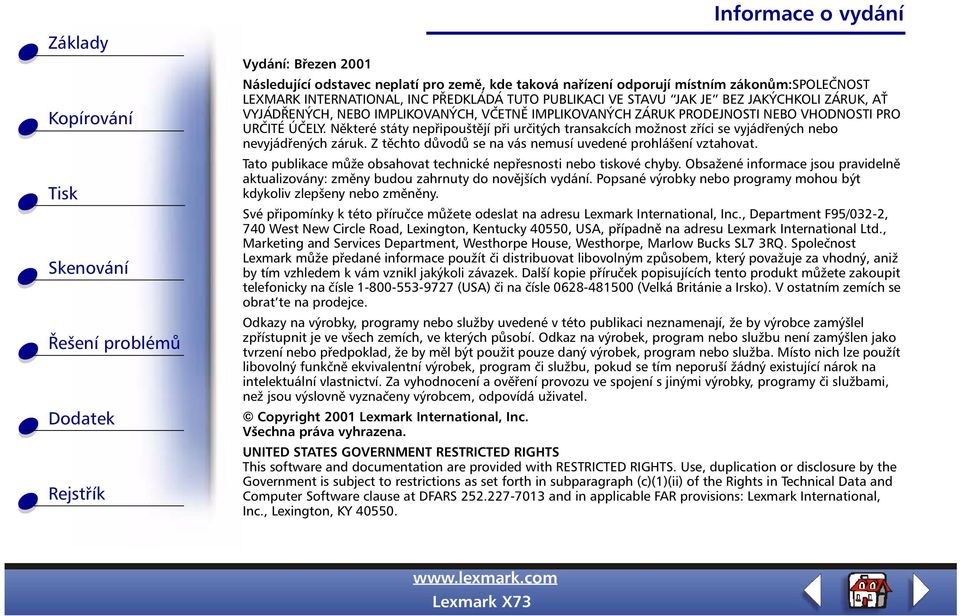

1 Informace o vydání Vydání: Březen 2001 Následující odstavec neplatí pro země, kde taková nařízení odporují místním zákonům:společnost LEXMARK INTERNATIONAL, INC PŘEDKLÁDÁ TUTO PUBLIKACI VE STAVU JAK JE BEZ JAKÝCHKOLI ZÁRUK, AŤ VYJÁDŘENÝCH, NEBO IMPLIKOVANÝCH, VČETNĚ IMPLIKOVANÝCH ZÁRUK PRODEJNOSTI NEBO VHODNOSTI PRO URČITÉ ÚČELY. Některé státy nepřipouštějí při určitých transakcích možnost zříci se vyjádřených nebo nevyjádřených záruk. Z těchto důvodů se na vás nemusí uvedené prohlášení vztahovat. Tato publikace může obsahovat technické nepřesnosti nebo tiskové chyby. Obsažené informace jsou pravidelně aktualizovány: změny budou zahrnuty do novějších vydání. Popsané výrobky nebo programy mohou být kdykoliv zlepšeny nebo změněny. Své připomínky k této příručce můžete odeslat na adresu Lexmark International, Inc., Department F95/032-2, 740 West New Circle Road, Lexington, Kentucky 40550, USA, případně na adresu Lexmark International Ltd., Marketing and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ. Společnost Lexmark může předané informace použít či distribuovat libovolným způsobem, který považuje za vhodný, aniž by tím vzhledem k vám vznikl jakýkoli závazek. Další kopie příruček popisujících tento produkt můžete zakoupit telefonicky na čísle (USA) či na čísle (Velká Británie a Irsko). V ostatním zemích se obrat te na prodejce. Odkazy na výrobky, programy nebo služby uvedené v této publikaci neznamenají, že by výrobce zamýšlel zpřístupnit je ve všech zemích, ve kterých působí. Odkaz na výrobek, program nebo službu není zamýšlen jako tvrzení nebo předpoklad, že by měl být použit pouze daný výrobek, program nebo služba. Místo nich lze použít libovolný funkčně ekvivalentní výrobek, program či službu, pokud se tím neporuší žádný existující nárok na intelektuální vlastnictví. Za vyhodnocení a ověření provozu ve spojení s jinými výrobky, programy či službami, než jsou výslovně vyznačeny výrobcem, odpovídá uživatel. Copyright 2001 Lexmark International, Inc. Všechna práva vyhrazena. UNITED STATES GOVERNMENT RESTRICTED RIGHTS This software and documentation are provided with RESTRICTED RIGHTS. Use, duplication or disclosure by the Government is subject to restrictions as set forth in subparagraph (c)(1)(ii) of the Rights in Technical Data and Computer Software clause at DFARS and in applicable FAR provisions: Lexmark International, Inc., Lexington, KY

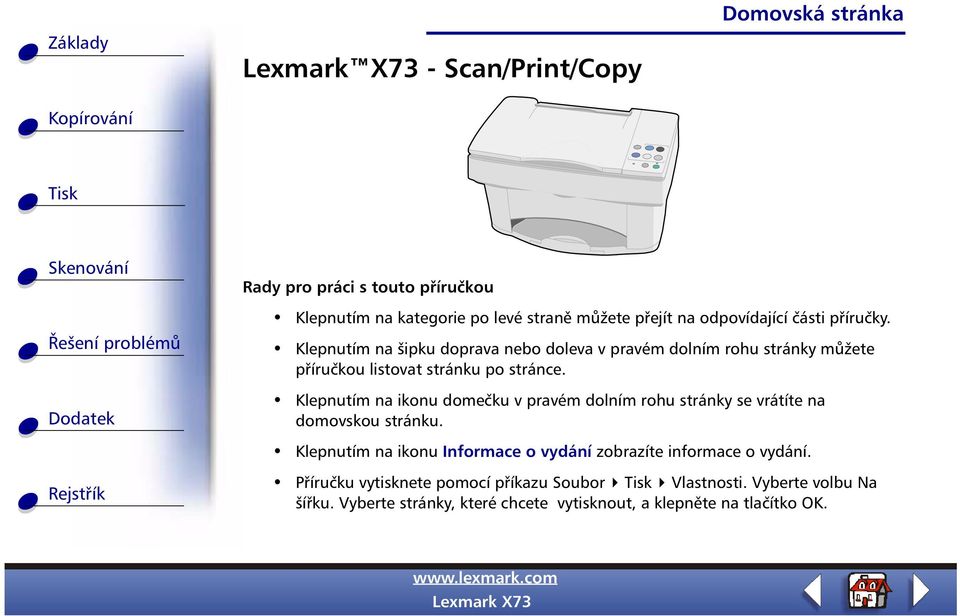

2 Lexmark X73 - Scan/Print/Copy Domovská stránka Rady pro práci s touto příručkou Klepnutím na kategorie po levé straně můžete přejít na odpovídající části příručky. Klepnutím na šipku doprava nebo doleva v pravém dolním rohu stránky můžete příručkou listovat stránku po stránce. Klepnutím na ikonu domečku v pravém dolním rohu stránky se vrátíte na domovskou stránku. Klepnutím na ikonu Informace o vydání zobrazíte informace o vydání. Příručku vytisknete pomocí příkazu Soubor Vlastnosti. Vyberte volbu Na šířku. Vyberte stránky, které chcete vytisknout, a klepněte na tlačítko OK.

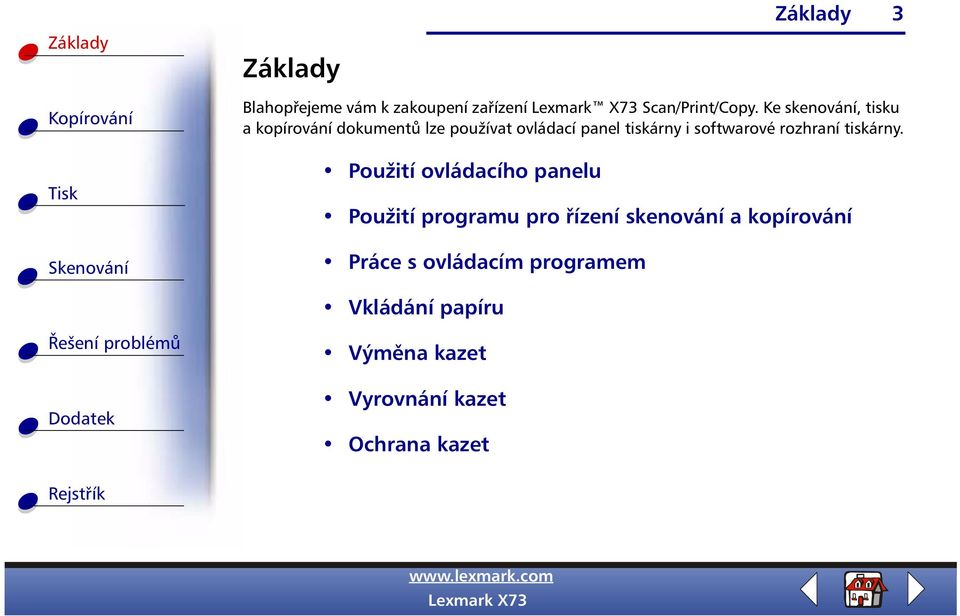

3 Základy Základy 3 Blahopřejeme vám k zakoupení zařízení Lexmark X73 Scan/Print/Copy. Ke skenování, tisku a kopírování dokumentů lze používat ovládací panel tiskárny i softwarové rozhraní tiskárny. Použití ovládacího panelu Použití programu pro řízení skenování a kopírování Práce s ovládacím programem Vkládání papíru Výměna kazet Vyrovnání kazet Ochrana kazet

4 Použití ovládacího panelu Základy

5 Základy Ovládací panel tiskárny je obsahuje osm tlačítek, která umožňují kopírovat, skenovat, tisknout a upravovat dokumenty. # Tlačítko: Požadovaná operace: 1 Nastavení Nastavení kopírování a skenování pomocí aplikace Program pro řízení skenování a kopírování na počítači. 2 Elektronická pošta Naskenování obrázku a připojení k nové zprávě elektronické pošty. 5 3 Skenovat obrázku nebo dokumentu a zaslání softwarové aplikaci. 4 Posun papíru Vysunutí nebo založení listu papíru do tiskárny. 5 Barva Barevné kopírování obrázku. 6 Černá Černobílé kopírování obrázku. 7 Faxovat obrázku nebo dokumentu a zaslání faxové aplikaci. 8 Vypínač Vypnutí nebo zapnutí tiskárny. Ovládací panel obsahuje také dvě kontrolky. Kontrolka stavu upozorňuje na chyby. Kontrolka napájení informuje o tom, že je tiskárna napájena.

6 Základy Použití programu pro řízení skenování a kopírování Po instalaci softwaru do počítače lze pomocí programu pro řízení skenování a kopírování nastavovat konfiguraci skenovacích, tiskových a kopírovacích úloh. Chcete-li otevřít okno programu pro řízení skenování a kopírování, postupujte takto: Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 6 Výběr: Popis: Číselník Nastavení počtu tištěných kopií od 1 do 99. Zmenšit/Zvětšit Přizpůsobit na stránku Automaticky oříznout Otočit Posuvný pruh Jas Barva Šedá Černobíle Výběr velikosti výstupu. Výběr velikosti výstupu. Oříznutí obrázku při skenování. Otočení obrázku při skenování o 90 stupňů doprava. Nastavení ztmavení nebo zesvětlení kopie. Barevné skenování nebo kopírování barevné předlohy. Černobílé skenování nebo kopírování barevné předlohy. Černobílé skenování nebo kopírování černobílé předlohy.

7 Základy 7 Výběr: Text /(OCR) Kopírovat Faxovat Elektronická pošta Odeslat do aplikace Skenovat do souboru Popis: Naskenování dokumentu do aplikace umožňující textové úpravy. Zkopírování předlohy. Naskenování obrázku a odeslání na faxové zařízení. Naskenování obrázku a připojení k nové zprávě elektronické pošty. Naskenování obrázku nebo dokumentu do vybraného editoru obrázků nebo textového procesoru. Naskenování obrázku nebo dokumentu a uložení do souboru s obrázkem nebo textového souboru. Chcete-li před kopírováním, tiskem nebo skenováním provést v dokumentech další změny, postupujte takto: Klepněte na možnosti Soubor Nastavení. Karta: Obraz Skenovat Stránka Požadovaná operace: Nastavení vlastností naskenovaného obrázku. Změna způsobu nebo cíle skenování obrázků. Nastavení umístění a velikosti skenovacího rámečku.

8 Základy 8 Karta: /Fax Elektronická pošta Aplikace OCR (Rozpoznávání písma) Odstranit rastr/zaostřit Požadovaná operace: Nastavení vlastností tiskárny a výběr faxového ovladače. Změna nastavení operací souvisejících s elektronickou poštou. Výběr a konfigurace aplikací používaných při stisknutí tlačítka Odeslat do aplikace. Výběr požadovaného jazyka rozpoznávaného funkcí OCR. Odstranění polotónového vzorku z pozadí naskenovaného obrázku. Povolení a nastavení úrovně zaostření. Práce s ovládacím programem Ovládací program slouží ke sledování provozu tiskárny a k instalaci a výměně kazet. Chcete-li otevřít ovládací program, vyberte příkaz Start Programy Ovládací program.

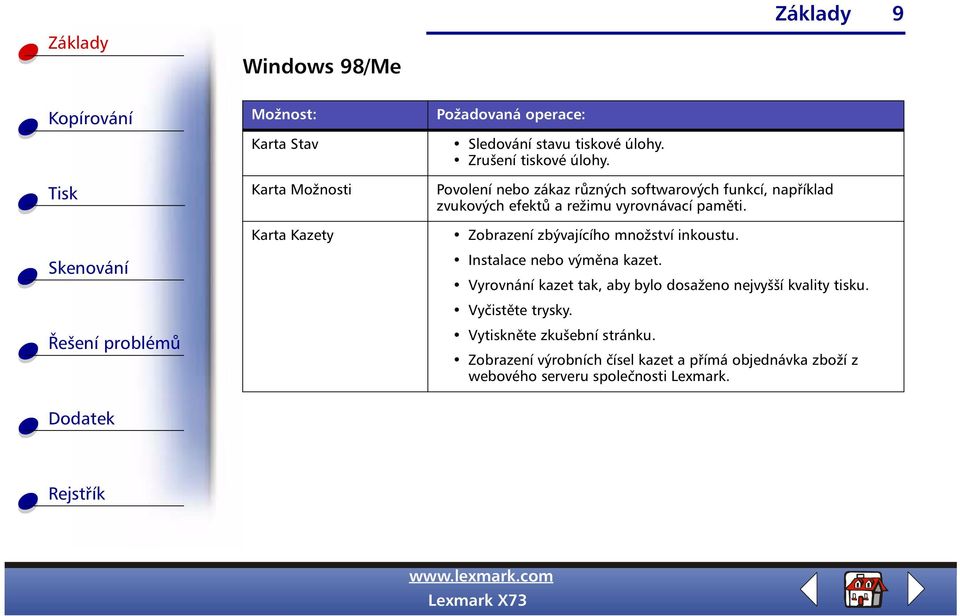

9 Windows 98/Me Základy 9 Možnost: Karta Stav Karta Možnosti Karta Kazety Požadovaná operace: Sledování stavu tiskové úlohy. Zrušení tiskové úlohy. Povolení nebo zákaz různých softwarových funkcí, například zvukových efektů a režimu vyrovnávací paměti. Zobrazení zbývajícího množství inkoustu. Instalace nebo výměna kazet. Vyrovnání kazet tak, aby bylo dosaženo nejvyšší kvality tisku. Vyčistěte trysky. Vytiskněte zkušební stránku. Zobrazení výrobních čísel kazet a přímá objednávka zboží z webového serveru společnosti Lexmark.

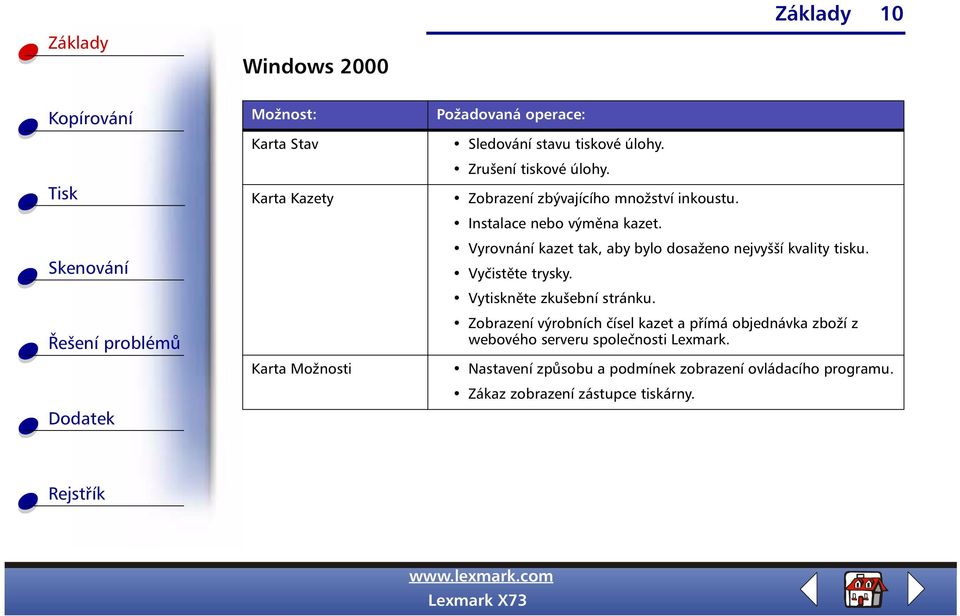

10 Windows 2000 Základy 10 Možnost: Karta Stav Karta Kazety Karta Možnosti Požadovaná operace: Sledování stavu tiskové úlohy. Zrušení tiskové úlohy. Zobrazení zbývajícího množství inkoustu. Instalace nebo výměna kazet. Vyrovnání kazet tak, aby bylo dosaženo nejvyšší kvality tisku. Vyčistěte trysky. Vytiskněte zkušební stránku. Zobrazení výrobních čísel kazet a přímá objednávka zboží z webového serveru společnosti Lexmark. Nastavení způsobu a podmínek zobrazení ovládacího programu. Zákaz zobrazení zástupce tiskárny.

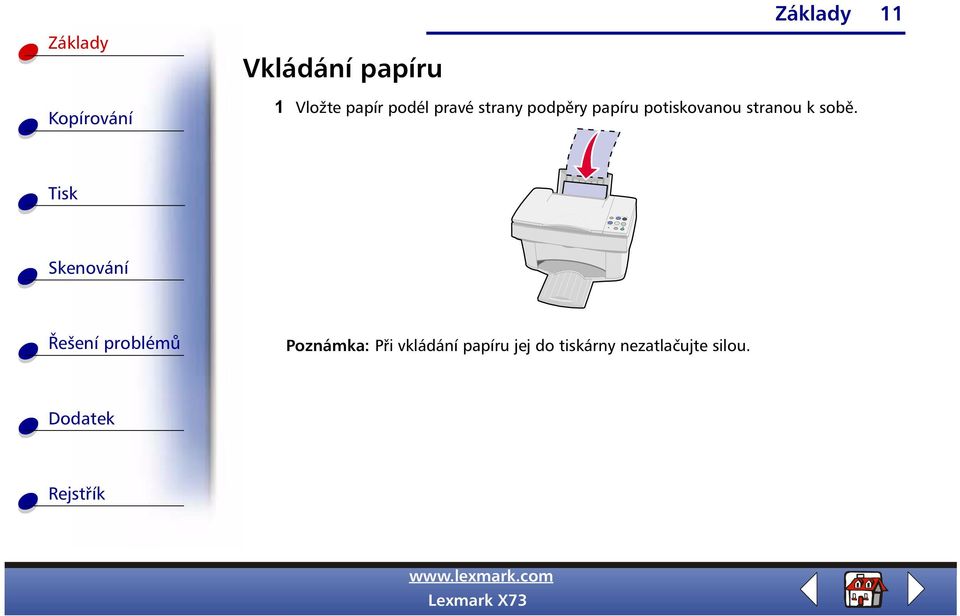

11 Vkládání papíru Základy 11 Vložte papír podél pravé strany podpěry papíru potiskovanou stranou k sobě. Poznámka: Při vkládání papíru jej do tiskárny nezatlačujte silou.

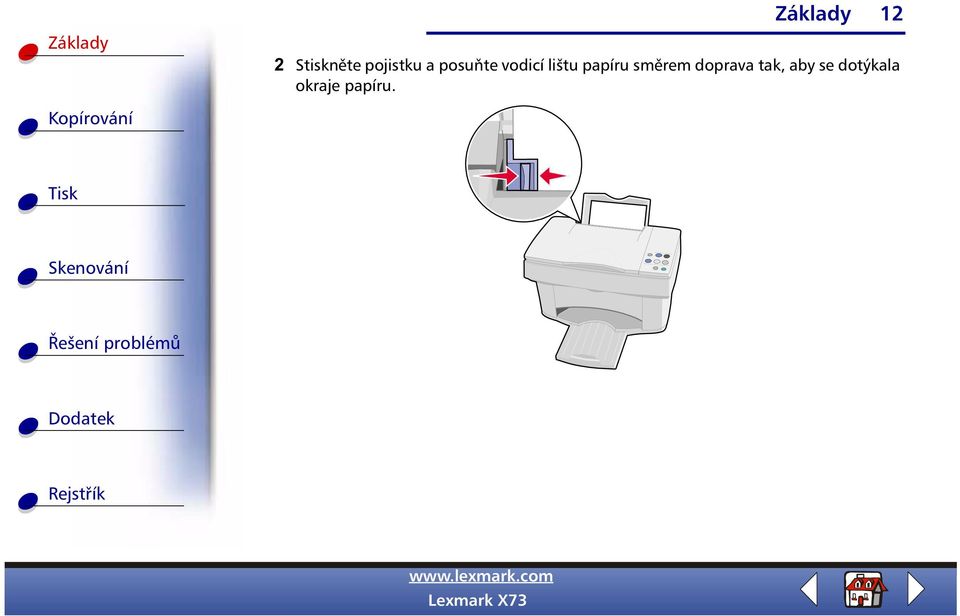

12 Základy Stiskněte pojistku a posuňte vodicí lištu papíru směrem doprava tak, aby se dotýkala okraje papíru. 12

13 Založení speciálního papíru Při zakládání speciálního papíru postupujte podle následujících pokynů: Založte nejvýše: Další podmínky: Základy listů papíru pro inkoustové tiskárny (závisí na tloušt ce papíru) Vkládejte fólie potiskovanou stranou k sobě. Papír se musí dotýkat pravé strany podpěry papíru. 10 obálek Vkládejte papír potiskovanou stranou k sobě. Obálky musí být vloženy svisle a musí se dotýkat pravého okraje podpěry papíru. Plocha pro známku se musí nacházet v levém horním rohu. Vodicí lištu papíru posuňte tak, aby se dotýkala okraje obálek. 10 pohlednic, registračních karet, dopisnic nebo fotografických karet Vkládejte fólie potiskovanou stranou k sobě. Karty musí být vloženy svisle a musí se dotýkat pravého okraje podpěry papíru. Vodicí lištu papíru posuňte tak, aby se dotýkala okraje karet.

14 Základy 14 Založte nejvýše: 25 listů fotografického papíru Další podmínky: Papíry vkládejte lesklou nebo potahovanou stranou k sobě. Vodicí lištu papíru posuňte tak, aby se dotýkala okraje fotografických papírů. 10 průhledných fólií, Fólie vkládejte matnou stranou k sobě. Vodicí lištu papíru posuňte tak, aby se dotýkala okraje fólií. 100 listů papíru vlastní velikosti Vkládejte fólie potiskovanou stranou k sobě. Velikost papíru nesmí překročit následující rozměry: Šířka: ± 76 mm až 216 mm ± 3,0 až 8,5 palců Výška: ± 127 mm až 432 mm ± 5,0 až 17,0 palců Vodicí lištu papíru posuňte tak, aby se dotýkala okraje papíru. 25 nažehlovacích fólií Postupujte podle pokynů výrobce nažehlovacích fólií. Vkládejte fólie potiskovanou stranou (bílou) k sobě. Vodicí lištu papíru posuňte tak, aby se dotýkala okraje nažehlovacích fólií.

15 Výměna kazet árna Lexmark Xý3 používá následující kazety: Základy 15 12A M A1975 Černá Barva Vysokokapacitní černá 15M0125 Vysokokapacitní barevná Zkontrolujte, zda je tiskárna zapnutá. Otevřete dvířka kazety. Nosič kazet se automaticky přesune do zaváděcí polohy (pokud není tiskárna právě v činnosti).

16 Základy Uvolněte starou kazetu tahem k sobě a vyjměte ji. Vyjmuté kazety uložte do vzduchotěsného pouzdra nebo je vyho te. 16 Instalujte novou nebo náhradní kazetu. D Při instalaci nové kazety odstraňte pouze nálepku a průhlednou pásku na dně kazety.

17 b Vložte kazetu do nosiče. Základy 17 c Kazetu pevně zatlačte dozadu, dokud bezpečně nezaklapne na své místo. KLAP KLAP Varování: Nedotýkejte se zlacených kontaktů na kazetě.

18 Zavřete víko prostoru s kazetami. Základy 18 Na kartě Kazety ovládacího programu vyberte možnost Instalace/výměna kazety. Další informace viz stránka 8. Vyberte typ instalované kazety a klepněte na tlačítko OK. Pokud jste instalovali novou kazetu, zobrazí se okno s pokyny pro vyrovnání. Postupujte podle pokynů na obrazovce a dokončete instalaci kazety. Další informace naleznete v následujícím oddílu. Ujistěte se, že je založen papír. Bude vytištěna stránka se vzorky vyrovnání. Budete požádáni o zadání čísel souvisejících s vytištěnými vzorky. Další informace naleznete v následujícím oddílu. Vyrovnání kazet Vyrovnáním kazet lze zvýšit kvalitu tisku.

19 Základy Vyberte možnosti Ovládací program tisku Kazety Vyrovnat kazety. Další informace viz stránka 8. Vytiskne se stránka se vzorky vyrovnání a zobrazí se okno Vyrovnání kazet. Jednotlivé vzorky jsou očíslovány. Ukázka testovacího vzorku: 19 V každé skupině vzorků na testovací stránce vyberte vzorek, který se nejvíce blíží rovné čáře. V dialogovém okně Vyrovnat kazety zadejte čísla vzorků vybraných na vytištěné stránce. Jakmile zadáte číslo pro všechny vzorky, klepněte na tlačítko OK.

20 Ochrana kazet Základy 20 Chcete-li zajistit co nejdelší životnost kazet a optimální výkon tiskárny, dodržujte tyto pokyny: Nové tiskové kazety uchovávejte v původním obalu, dokud nejste připraveni je instalovat. ové kazety vyjímejte z tiskárny pouze při výměně, čištění nebo ukládání do vzduchotěsného pouzdra. Pokud kazetu vyjmete z tiskárny a ponecháte ji po určitou dobu nechráněnou, nebude tisknout správně. Pokud v tiskové kazetě dojde inkoust, ponechte ji v tiskárně, dokud nebude možné ji vyměnit. Při tisku s jedinou instalovanou kazetou může dojít k problémům s tiskárnou. Záruka platná pro tiskárny společnosti Lexmark nepokrývá opravy poškození vzniklých použitím znovu naplněné kazety. Společnost Lexmark použití znovu naplňovaných kazet nedoporučuje. Doplňování kazet může ovlivnit kvalitu tisku a způsobit poškození tiskárny. Nejlepších výsledků dosáhnete použitím originálního příslušenství Lexmark.

21 V tomto oddílu naleznete informace o následujících tématech: Pokyny pro kopírování Přizpůsobení konfigurace kopírování Pouzití speciálních kopírovacích funkcí Vytváření projektů 21

22 Pokyny pro kopírování 22 Pomocí ovládacího panelu: 1 Zkontrolujte, zda jsou tiskárna a počítač zapnuty. 2 Otevřete horní kryt. 3 Položte dokument lícem dolů do pravého dolního rohu plochy skeneru. 4 Zavřete horní kryt. 5 Stiskněte tlačítko Barevně nebo Černobíle. Pomocí počítače: 1 Zkontrolujte, zda jsou tiskárna a počítač zapnuté. 2 Otevřete horní kryt. 3 Položte dokument lícem dolů do pravého dolního rohu plochy skeneru. 4 Zavřete horní kryt. 5 Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 6 Zvolte počet kopií. 7 Klepněte na možnost odpovídající požadované barvě kopie. 8 Klepněte na tlačítko Kopírovat.

23 Přizpůsobení konfigurace kopírování 23 Před kopírováním můžete v nastavení dokumentu provést další úpravy. Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 2 Klepněte na možnosti Soubor Nastavení. 3 Vyberte kartu /fax. 4 Upravte nastavení podle potřeby. 5 Zahajte kopírování klepnutím na tlačítko OK.

24 24 Základy Pouzití speciálních kopírovacích funkcí Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 2 V poli se seznamem Přizpůsobit na stránku vyberte možnost Plakát, Rozmnožit nebo Přizpůsobit automaticky. 3 Klepněte na tlačítko Typ papíru/kvalita tisku, přejděte na kartu Papír a vyberte požadovanou funkci skládání. Systém Windows 98/Me Plakát obrázku na více stránkách. Původní velikost 2 x 2 3 x 3 4 x 4

25 25 Systém Windows 98/Me Rozmnozit více kopií téhoz obrázku na jedné stránce. 2 obrázků 3 obrázky 4 obrázky 8 obrázků Systém Windows 98/Me/2000 Přizpůsobit automaticky Zvětší obrázek tak, aby vyplnil celou stránku. Původní velikost Přizpůsobit na stránku Systém Windows 98/Me/2000 Skládat kopie více kopií dokumentu obsahujícího více stránek tak, ze se nejprve vytisknout stránky 1 az 3 první kopie, poté stránky 1 az 3 druhé kopie atd.

26 Vytváření projektů plakátů (Windows 98/Me) 26 Pomocí ovládacího panelu: 1 Zkontrolujte, zda jsou tiskárna a počítač zapnuté. 2 Otevřete horní kryt. 3 Položte dokument lícem dolů do pravého dolního rohu plochy skeneru. 4 Zavřete horní kryt. 5 Stiskněte tlačítko Nastavit. Zobrazí se obrazovka pro nastavení. 6 Zavřete tuto obrazovku. Zobrazí se okno Program pro řízení skenování a kopírování. 7 V poli se seznamem Přizpůsobit na stránku vyberte položku Plakát. 8 Vyberte pozadovanou velikost plakátu (2 x 2, 3 x 3 nebo 4 x 4). 9 Klepněte na tlačítko OK. 10 Klepněte na tlačítko Kopírovat. Pomocí počítače: 1 Zkontrolujte, zda jsou tiskárna a počítač zapnuté. 2 Otevřete horní kryt. 3 Položte dokument lícem dolů do pravého dolního rohu plochy skeneru. 4 Zavřete horní kryt. 5 Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 6 V poli se seznamem Přizpůsobit na stránku vyberte položku Plakát. 7 Vyberte pozadovanou velikost plakátu (2x2,3x3 nebo 4x4). 8 Klepněte na tlačítko OK. 9 Klepněte na tlačítko Kopírovat.

27 Sestavování plakátů 27 U všech vytištěných stránek ořízněte dva sousedící bílé okraje. Můžete například odstranit ze všech stránek levý a horní bílý okraj. 2 Složte stránky tak, aby byly neoříznuté (bílé) okraje překryty oříznutými. 3 Spojte stránky na zadní straně lepicí páskou. 4 Na závěr odstraňte zbývající viditelné bílé okraje.

28 účtenek Zkontrolujte, zda jsou tiskárna a počítač zapnuté. 2 Otevřete horní kryt. 3 Položte účtenku lícem dolů do pravého dolního rohu plochy skeneru. 4 Zavřete horní kryt Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 6 Klepněte na tlačítko Kopírovat. Poznámka: Pokud jsou kopírované účtenky vytištěny slabě, můžete využít možnost zesvětlení a ztmavení pomocí softwaru. Vytvoření archu štítků rozmnožením předlohy Zkontrolujte, zda jsou tiskárna a počítač zapnuté. 2 Otevřete horní kryt. 3 Položte předlohu lícem dolů do pravého dolního rohu plochy skeneru.

29 4 Zavřete horní kryt Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 6 V čísti Přizpůsobit na stránku vyberte položku Rozmnožit. 7 Vyberte 2, 3, 4 nebo 8 obrázků. 8 Vyberte přepínač Barva, Odstíny šedé nebo Černobíle. 9 Klepněte na tlačítko Kopírovat. Poznámka: Pokud chcete označit objekty pro venkovní použití, můžete štítky laminovat. Zvětšení vzorků Zkontrolujte, zda jsou tiskárna a počítač zapnuté. 2 Otevřete horní kryt. 3 Položte vzorek lícem dolů do pravého dolního rohu plochy skeneru. 4 Zavřete horní kryt.

30 5 Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 6 V poli se seznamem Zmenšit nebo zvětšit vyberte požadovanou velikost v procentech nebo zadejte vlastní velikost. 7 Vyberte přepínač Barva, Odstíny šedé nebo Černobíle. 8 Klepněte na tlačítko Kopírovat. Obnova kvality starých fotografií Zkontrolujte, zda jsou tiskárna a počítač zapnuté Otevřete horní kryt. 3 Položte fotografii lícem dolů do pravého dolního rohu plochy skeneru. 4 Zavřete horní kryt. 5 Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 6 V oblasti Zmenšit/Zvětšit vyberte požadovanou velikost fotografie.

31 7 Vyberte tlačítko Barva. 8 Klepněte na tlačítko Kopírovat. Vytváření fólií Fólie pro důležité prezentace lze vytisknout černobíle nebo barevně. Zkontrolujte, zda jsou tiskárna a počítač zapnuté. 2 Vytiskněte prezentaci na běžný papír Do tiskárny založte průhledné fólie. 4 Umístěte dokument lícovou stranou dolů do pravého dolního rohu skenovací plochy. 5 Stisknutím tlačítka Barevná kopie vytvořte barevnou fólii. Stisknutím tlačítka Černobílá kopie vytvořte černobílou fólii.

32 V tomto oddílu naleznete informace o následujících tématech: Pokyny pro tisk Přizpůsobení konfigurace tisku Vytváření projektů 32

33 Pokyny pro tisk V nabídce Soubor použité aplikace klepněte na příkaz. 2 V dialogovém okně klepněte na tlačítko OK. 33 Pokud používáte systém Windows 98/Me, můžete nastavení tiskové úlohy přizpůsobit v okně Vlastnosti tiskárny. Pokud používáte systém Windows 2000, můžete nastavení tiskové úlohy přizpůsobit klepnutím na tlačítko Předvolby tisku. Přizpůsobení konfigurace tisku Dostupný software zahrnuje několik aplikací, které umožňují zpracovávat tiskové úlohy. Chcete-li změnit nastavení tisku, použijte okno Vlastnosti tiskárny nebo Předvolby tisku. Otevření okna Vlastnosti tiskárny nebo Předvolby tisku z aplikace Otevřete-li z aplikace okno Vlastnosti tiskárny nebo Předvolby tisku, můžete změnit nastavení tiskárny pouze pro dokumenty aplikace, s kterou právě pracujete. Otevřete nabídku Soubor aplikace. 2 Vyberte příkaz, Nastavení tisku nebo Nastavení tiskárny.

34 3 V okně Nastavení tiskárny klepněte na tlačítko Vlastnosti, Možnosti nebo Nastavení (závisí na konkrétní aplikaci). Okno Vlastnosti tiskárny systému Windows 98/Me obsahuje čtyři karty: Papír, Dokument/ kvalita, Rozšířené a Dokončení úlohy. Na jednotlivých kartách naleznete nastavitelné parametry tiskárny a jejího ovladače. 34 Karta: Další zpracování Papír Požadovaná operace: letáků, plakátů, knih, oboustranných dokumentů. Výběr velikosti a orientace papíru. Výběr počtu tištěných kopií. Obrácen pořadí tisku stránek dokumentu. První stránka bude ve výstupním zásobníku umístěna nahoře jako první. Skládání dokumentu.

35 35 Karta: Požadovaná operace: Dokument/kvalita Rozšířené Výběr Nastavení barev. Typ papíru. Nastavení kvality tisku. Funkce Vyhlazování WWW ke zlepšení tisku obrázků z Internetu. Funkce Nechat stránky zaschnout. Výchozí nastavení. Nastavení: Polotóny. Nastavení obrazu. Poznámka: Nápovědu k ovladači tiskárny zobrazíte klepnutím na tlačítko Nápověda na kterékoli kartě okna Vlastnosti tiskárny.

36 36 Okno Předvolby tisku systému Windows 2000 obsahuje pět karet: Obecné, Možnosti, Vzhled stránky, Barva a Funkce. Na jednotlivých kartách naleznete nastavitelné parametry tiskárny a jejího ovladače. Karta: Obecné Možnosti Požadovaná operace: Výběr árna. Určení tištěných stránek. Počet kopií. Rámečky. Všechny propojené dokumenty. Tabulka propojení.

37 37 Karta: Vzhled stránky Barva Požadovaná operace: Výběr Velikost papíru. Typ média. Kvalita tisku. Orientace papíru. Možnost Obrácené pořadí tisku. Počet tištěných kopií. Možnost Skládání kopií. Výběr Barvy. Stínování. Zobrazení barev. Jas a kontrast.

38 38 Karta: Funkce Požadovaná operace: Výběr Možnost Prodleva na zaschnutí. Možnost Oboustranný tisk. Možnost Vázací okraj. Možnost stránky s instrukcemi. Poznámka: Nápovědu k ovladači tiskárny zobrazíte klepnutím na tlačítko Nápověda na kterékoli kartě okna Předvolby tisku. Otevření okna Vlastnosti tiskárny nebo Předvolby tisku v systému Windows Otevřete-li okno Vlastnosti tiskárny nebo Předvolby tisku v systému Windows, budou provedené změny nastavení platit pro všechny dokumenty. Vyberte příkaz Start Nastavení árny. 2 Ve složce árny klepněte pravým tlačítkem myši na ikonu tiskárny. 3 Z místní nabídky vyberte příkaz Vlastnosti nebo Předvolby tisku.

39 Okno Vlastnosti tiskárny systému Windows 98/Me obsahuje sedm karet: Další zpracování, Papír, Dokument/kvalita, Rozšířené, Obecné, Detaily a Správa barev. Na jednotlivých kartách naleznete nastavitelné parametry tiskárny a jejího ovladače. 39 Karta: Další zpracování Papír Požadovaná operace: letáků, plakátů, knih, oboustranných dokumentů. Výběr velikosti a orientace papíru. Výběr počtu tištěných kopií. Obrácen pořadí tisku stránek dokumentu. První stránka bude ve výstupním zásobníku umístěna nahoře jako první. Skládání dokumentu.

40 40 Karta: Dokument/kvalita Rozšířené Obecné Požadovaná operace: Výběr Nastavení barev. Typ papíru. Nastavení kvality tisku. Funkce Vyhlazování WWW ke zlepšení tisku obrázků z Internetu. Funkce Nechat stránky zaschnout. Výchozí nastavení. Nastavení: Polotóny. Nastavení obrazu. Přidání poznámky. Vložení dělicí stránky. Vytiskněte zkušební stránku.

41 41 Karta: Detaily Správa barev Požadovaná operace: Přidání nebo odstranění tiskových portů či ovladačů. Výběr ovladače tiskárny. Zachytávání tiskových portů. Nastavení časových intervalů. Přizpůsobení řazení tiskových úloh a nastavení portu. Nastavení barevných profilů tiskárny. Poznámka: Nápovědu k ovladači tiskárny zobrazíte klepnutím na tlačítko Nápověda na kterékoli kartě okna Vlastnosti tiskárny.

42 Okno Předvolby tisku systému Windows 2000 obsahuje tři karty: Vzhled stránky, Barva a Funkce. Na jednotlivých kartách naleznete nastavitelné parametry tiskárny a jejího ovladače. 42 Karta: Vzhled stránky Barva Požadovaná operace: Výběr Velikost papíru. Typ média. Kvalita tisku. Orientace papíru. Možnost Obrácené pořadí tisku. Počet tištěných kopií. Možnost Skládání kopií. Výběr Barvy. Stínování. Zobrazení barev. Jas a kontrast.

43 43 Karta: Funkce Požadovaná operace: Výběr Možnost Prodleva na zaschnutí. Možnost Oboustranný tisk. Možnost Vázací okraj. Možnost stránky s instrukcemi. Poznámka: Nápovědu k ovladači tiskárny zobrazíte klepnutím na tlačítko Nápověda na kterékoli kartě okna Předvolby tisku.

44 44 Základy Přizpůsobení nastavení tisku pro speciální papír Při instalaci softwaru je použito výchozí nastavení vlastností tiskárny. Výchozí nastavení lze použít k tisku většiny dokumentů na papír určený pro inkoustové tiskárny. Chcete-li nastavení tiskárny přizpůsobit tisku na speciální papír, použijte následující tabulku: Při tisku na média: Klepněte na tyto možnosti: Vybrané možnosti: Obálky Papír 1 V rámečku Velikost papíru nastavte správnou velikost obálek. 2 Vyberte orientaci na šířku. Poznámka: Nastavení obálek v okně vlastností tiskárny může být přepsáno aplikací. Pohlednice, registrační karty nebo dopisnice Papír Dokument/kvalita Vyberte odpovídající nastavení velkosti papíru. V rámečku Typ papíru vyberte možnost Pohlednice.

45 45 Při tisku na média: Nažehlovací materiály Dokument/kvalita V rámečku Typ papíru vyberte možnost Nažehlovací fólie. Poznámka: Doporučujeme vám vytisknout dokument nejprve na běžný papír a teprve poté na nažehlovací fólii. Vlastní velikost papíru Klepněte na tyto možnosti: Papír Vybrané možnosti: 1 V seznamu velikostí papíru vyberte položku Vlastní. 2 Zadejte vlastní rozměry papíru. Fotografický papír Dokument/kvalita V rámečku Typ papíru vyberte možnost Lesklý papír (fotografický). Poznámka: Při tisku fotografií vyjímejte jednotlivé listy z tiskárny ihned po vytisknutí a nechte je uschnout odděleně.

46 46 Při tisku na média: Vytváření projektů Windows 98/Me Oboustranný tisk Klepněte na tyto možnosti: Vybrané možnosti: Průhledné fólie Dokument/kvalita V rámečku Typ papíru vyberte možnost Průhledná fólie. Kvalita tisku: Běžná Poznámka: Při tisku na průhledné fólie vyjímejte jednotlivé listy z tiskárny ihned po vytisknutí a nechte je uschnout odděleně. Tato funkce nejen šetří papír, ale rovněž usnadňuje tisk knih. Přizpůsobení vlastností tiskárny pro oboustranný tisk. D Otevřete okno Vlastnosti tiskárny. Další informace viz stránka 33. b Klepněte na kartu Papír a vyberte požadovanou velikost a orientaci stránky.

47 c Klepněte na kartu Další zpracování a zaškrtněte políčko Oboustranný tisk. 47 d Vyberte vázací okraj. e Chcete-li vytisknout pokyny pro opakované vložení papíru, vyberte po vytištění prvních stran možnost nout pokyny pro založení papíru. f Klepněte na tlačítko OK. 2 V nabídce Soubor použité aplikace klepněte na příkaz. 3 Po vytištění první strany oboustranného dokumentu se zobrazí výzva k opakovanému vložení papíru. 4 Postupujte podle pokynů uvedených na obrazovce nebo na vytištěné stránce s pokyny. 5 Klepněte na tlačítko OK. Návrat k jednostrannému tisku V okně Vlastnosti tiskárny klepněte na kartu Další zpracování. 2 Zrušte zaškrtnutí políčka Oboustranný tisk. 3 Klepněte na tlačítko OK.

48 letáků em více letáků nebo kopií obrázku na jeden list lze ušetřit papír. Přizpůsobení vlastností tiskárny pro tisk letáků. D Otevřete okno Vlastnosti tiskárny. Další informace viz stránka 33. b Klepněte na kartu Papír a vyberte požadovanou orientaci stránky a velikost dokumentu. 48 c Klepněte na kartu Další zpracování a vyberte následující možnosti: ± Leták ± Počet stránek na jeden papír ± okrajů stránky d Chcete-li tisknout letáky na jednu stranu papíru, klepněte na tlačítko OK. Chcete-li letáky tisknout na obě strany papíru, postupujte takto: ± Vyberte možnost Oboustranný tisk. Další informace viz stránka 46. ± Vyberte přepínač Dlouhý okraj nebo Krátký okraj. ± Klepněte na tlačítko OK.

49 2 Vytiskněte letáky. D V nabídce Soubor použité aplikace klepněte na příkaz. b V dialogovém okně klepněte na tlačítko OK. 49 Pokud jste letáky formátovali pro jednostranný tisk, můžete se vrátit k běžnému tisku. Pokud jste letáky formátovali pro oboustranný tisk, vytiskněte druhou stranu letáků. Další informace viz stránka 46. Návrat k běžnému tisku: Na kartě Další zpracování vyberte možnost Běžné. 2 Klepněte na tlačítko OK.

50 brožur Svázáním vytištěného dokumentu lze vytvořit brožuru. Založte papír. Další informace viz stránka Přizpůsobení vlastností tiskárny pro tisk knih. 50 D Vyberte orientaci stránky na výšku. b Vyberte požadovanou velikost papíru. Lze použít formát Statement, Letter, A4 nebo A5. c Otevřete okno Vlastnosti tiskárny. Další informace viz stránka 33. d Klepněte na kartu Další zpracování. e Vyberte možnost Kniha. f Vyberte počet listů svazku. Poznámka: Svazek je více listů složených dohromady. nete-li na silnější papír, vyberte nižší počet listů svazku. g Vyberte na obrazovce volbu tisku pokynů pro opakované vložení papíru. h Klepněte na tlačítko OK.

51 3 Vytiskněte a sestavte knihu. D V nabídce Soubor použité aplikace klepněte na příkaz. b V dialogovém okně klepněte na tlačítko OK. 51 c Po vytištění první strany brožury se zobrazí výzva k opakovanému vložení papíru. Poznámka: Pokyny k opakovanému vložení papíru a tisk oboustranných dokumentů viz stránka 46. d Klepněte na tlačítko OK. Poznámka: Informace o návratu k běžnému tisku vizstránka 49. e Sestavte knihu.

52 Sestavení knihy Po vytištění dokumentu složte jednotlivé svazky a vzniklou knihu svažte. Vyjměte první svazek z výstupního zásobníku, přeložte jej na polovinu a odložte stranou. 2 Postupně překládejte další svazky a skládejte je na sebe. 3 Svažte jednotlivé svazky mezi sebou. 52 Tvorba vlastních potisků na trička Do tiskárny vložte nažehlovací materiál bílou stranou směrem k sobě. 2 Otevřete program pro zpracování obrázků dodávaný s tiskárnou. 3 Vytvořte nebo vyberte požadovaný obrázek (naskenovanou fotografii, kresbu, naskenovaný obrázek nebo objekt) v programu pro editaci obrázků. 4 Obrázek zrcadlově převrat te.

53 5 Vytiskněte obrázek Dále postupujte podle pokynů výrobce nažehlovacího materiálu. Poznámka: Stejným způsobem lze upravovat ložní prádlo a další materiály vhodné pro nažehlování. Vytvoření diplomů a osvědčení Vytvořte diplomy nebo osvědčení v textovém procesoru nebo v programu pro editaci obrázků. 2 Vycentrujte a zvětšete text nadpisu. 3 Zmenšete písmo a upravte diplom nebo osvědčení podle potřeby. 4 Použijte galerii obrázků nebo vytvořte vlastní obrázek. 5 V nabídce Soubor použité aplikace klepněte na příkaz. 6 Vyberte položku Vlastnosti. 7 Na kartě Dokument/kvalita.nastavte možnosti Typ dokumentu, Typ papíru a Kvalita tisku. 8 Na kartě Papír vyberte požadovanou orientaci stránky a velikost dokumentu.

54 9 Klepněte na tlačítko OK. 54 Klepněte na tlačítko OK. Poznámka: Může být vhodné vytisknout diplom nebo osvědčení na karty. Vytvoření označení Vytvořte označení v textovém procesoru nebo v programu pro editaci obrázků. 2 Vytvořte nebo vyberte požadovanou grafiku. 3 V nabídce Soubor použité aplikace klepněte na příkaz. 4 Vyberte položku Vlastnosti. 5 Na kartě Dokument/kvalita.nastavte možnosti Typ dokumentu, Typ papíru a Kvalita tisku. 6 Na kartě Papír vyberte požadovanou orientaci stránky a velikost dokumentu. 7 Klepněte na tlačítko OK. 8 Klepněte na tlačítko OK.

55 Vytvoření magnetů na ledničku Založte magnetický papír. 2 Vytvořte nebo vyberte požadovaný obrázek (naskenovanou fotografii, kresbu, naskenovaný obrázek nebo objekt) v programu pro editaci obrázků. 3 V nabídce Soubor použité aplikace klepněte na příkaz. 4 Klepněte na tlačítko Vlastnosti. 5 Upravte nastavení podle potřeby. 6 Klepněte na příkaz. Potažení předmětů Vyberte předmět, který chcete potáhnout. 2 Vytvořte nebo vyberte požadovaný obrázek (naskenovanou fotografii, kresbu, naskenovaný obrázek nebo objekt) v programu pro editaci obrázků. 3 Vytiskněte obrázek. 55

56 4 Přiložte obrázek na potahovaný objekt a vystřihněte jej podle tvaru předmětu. 5 Přilepte obrázek na předmět. Vytvoření obalů CD disků Vytvořte nebo vyberte požadovaný obrázek (naskenovanou fotografii, kresbu, naskenovaný obrázek nebo objekt) v programu pro editaci obrázků. 2 Přidejte vlastní text na obal. 3 V nabídce Soubor použité aplikace klepněte na příkaz. 4 Vyberte položku Vlastnosti Na kartě Dokument/kvalita.nastavte možnosti Typ dokumentu, Typ papíru a Kvalita tisku. 6 Na kartě Papír vyberte požadovanou orientaci stránky a velikost dokumentu. 7 Klepněte na tlačítko OK. 8 Klepněte na tlačítko OK. 9 Ořízněte papír tak, aby pasoval do krabičky CD disku.

57 V tomto oddílu naleznete informace o následujících tématech: Pokyny pro skenování Přizpůsobení konfigurace skenování Použití speciálních skenovacích funkcí Vytváření projektů 57

58 Pokyny pro skenování 58 Pomocí ovládacího panelu: 1 Zkontrolujte, zda jsou tiskárna a počítač zapnuty. 2 Otevřete horní kryt. 3 Položte dokument lícem dolů do pravého dolního rohu plochy skeneru. 4 Zavřete horní kryt. 5 Klepněte na tlačítko, které odpovídá požadovanému cíli skenování - Aplikace, Soubor, Elektronická pošta nebo Fax. Pomocí počítače: 1 Zkontrolujte, zda jsou tiskárna a počítač zapnuté. 2 Otevřete horní kryt. 3 Položte dokument lícem dolů do pravého dolního rohu plochy skeneru. 4 Zavřete horní kryt. 5 Start Programy Program pro řízení skenování a kopírování. 6 Klepněte na tlačítko, které odpovídá požadovanému cíli skenování - Aplikace, Soubor, Elektronická pošta nebo Fax. 7 Pokud jste vybrali možnost Aplikace, projděte seznam aplikací a vyberte tu, kterou chcete použít. 8 Klepněte na tlačítko Odeslat.

59 Přizpůsobení konfigurace skenování 59 Před skenováním můžete v nastavení dokumentu provést další úpravy. Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 2 Klepněte na možnosti Soubor Nastavení. 3 Vyberte kartu. 4 Upravte nastavení podle potřeby. 5 Klepněte na tlačítko OK. Použití speciálních skenovacích funkcí fotografií pro elektronickou poštu fotografie do souboru textu (OCR rozpoznávání písma) do aplikace do schránky systému Windows

60 fotografií pro elektronickou poštu 60 Otevřete horní kryt. 2 Položte fotografii lícem dolů do pravého dolního rohu plochy skeneru. 3 Zavřete horní kryt. 4 Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 5 Klepněte na tlačítko Elektronická pošta. 6 Na obrazovce zadejte adresu elektronické pošty. 7 Klepněte na tlačítko Odeslat. fotografie do souboru Otevřete horní kryt. 2 Položte fotografii lícem dolů do pravého dolního rohu plochy skeneru. 3 Zavřete kryt. 4 Vyberte příkaz Start Programy Program pro řízení skenování a kopírování.

61 5 Chcete-li upravit nastavení, klepněte na příkaz Soubor Nastavení a poté klepněte na kartu. 6 Klepněte na tlačítko Skenovat do souboru Ze seznamu souborů vyberte požadovaný cílový soubor. 8 Klepněte na tlačítko Odeslat. textu (OCR rozpoznávání písma) Pomocí volby Text/OCR (rozpoznávání písma) lze skenovat text a dále jej zpracovávat v textových procesorech. Otevřete horní kryt. 2 Položte fotografii lícem dolů do pravého dolního rohu plochy skeneru. 3 Zavřete kryt. 4 Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 5 Vyberte tlačítko Text/OCR. 6 Klepněte na tlačítko Skenovat, které odpovídá požadovanému cíli skenování.

62 7 Vyberte softwarovou aplikaci, do které chcete naskenovaný text uložit. 8 Klepněte na tlačítko Odeslat. Nyní můžete dokument upravovat v textovém procesoru. do aplikace Otevřete horní kryt. 2 Položte fotografii lícem dolů do pravého dolního rohu plochy skeneru Zavřete kryt. 4 Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 5 Klepněte na tlačítko Odeslat do aplikace. 6 Ze seznamu aplikací vyberte aplikaci, do které chcete naskenovaný obrázek uložit. 7 Ze seznamu typů souboru vyberte požadovaný typ souboru. 8 Klepněte na tlačítko Odeslat.

63 do schránky systému Windows 63 Otevřete horní kryt. 2 Umístěte fotografii nebo dokument lícovou stranou dolů do pravého dolního rohu skenovací plochy. 3 Zavřete kryt. 4 Vyberte příkaz Start Programy Program pro řízení skenování a kopírování. 5 Klepněte na tlačítko Odeslat do aplikace. 6 Vyberte možnost Schránka. 7 Ze seznamu typů souboru vyberte požadovaný typ souboru. 8 Klepněte na tlačítko Odeslat.

64 Vytváření projektů Vytvoření štítků Vložte štítky do tiskárny Vytvořte nebo vyberte požadovaný obrázek (naskenovanou fotografii, kresbu, naskenovaný obrázek nebo objekt) v programu pro editaci obrázků. 3 Upravte štítek podle potřeby. 4 Vytiskněte štítek. svatebních oznámení Na plochu skeneru položte květinu nebo jiný dekorativní předmět. 2 Na květinu položte list papíru. 3 Naskenujte květinu nebo jiný předmět do programu pro editaci obrázků.

65 4 Doplňte požadovaný text, například svatební oznámení. 65 Poznámka: Pokyny pro tisk oznámení ve formě brožury viz stránka Vytiskněte oznámení. stránek fotoalba Naskenujte fotografii do editoru obrázků. 2 Upravte fotografii podle potřeby. 3 Pomocí nástroje pro vkládání textu doplňte popis obrázku. 4 Vytiskněte stránku fotoalba. Originální vizitky, hlavičkové papíry a obálky Založte vizitky, obyčejný papír nebo obálky. 2 Naskenujte logo své společnosti do editoru obrázků. 3 Zadejte svůj obchodní název a adresu. 4 V nabídce Soubor použité aplikace klepněte na příkaz.

66 5 Vyberte položku Vlastnosti Na kartě Dokument/kvalita.nastavte možnosti Typ dokumentu, Typ papíru a Kvalita tisku. 7 Na kartě Papír vyberte požadovanou orientaci stránky a velikost dokumentu. 8 Klepněte na tlačítko OK. 9 Klepněte na tlačítko OK. Vytvoření vlastních karet na recepty Založte karty nebo papír vlastní velikosti. 2 Vyhledejte předlohu s požadovaným receptem. 3 Umístěte recept lícovou stranou dolů do pravého dolního rohu skenovací plochy. 4 V programu pro řízení skenování a kopírování vyberte v části Přizpůsobit na stránku požadovanou velikost. 5 Upravte nastavení podle potřeby. 6 Klepněte na tlačítko Kopírovat.

67 Pokud máte problém s tiskárnou, zkontrolujte nejprve, zda: K tiskárně je připojen napájecí zdroj zapojený do sítě. 67 árna je zapnuta. Z dolní části kazety byla odstraněna nálepka a průhledná páska. Kabel USB je správně připojen k počítači i k tiskárně. Je správně založen papír. árna je nastavena jako výchozí tiskárna. Počítač je zapnutý. Kategorie ± Dokument se nevytiskne ± dokumentu je pomalý ± Nesprávné podávání nebo zablokování dokumentů ± Dokument se vytiskne ve špatné kvalitě ± Problémy se speciálním papírem ± Chybové zprávy a blikající kontrolky

68 Dokument se nevytiskne 68 Zkontrolujte, zda není tiskárna zastavena nebo pozastavena. Ověřte, že jsou správně nainstalovány tiskové kazety. Další informace viz stránka 15. Použijte nepoškozený kabel USB. Chcete-li zkontrolovat stav tiskárny, postupujte takto: Vyberte příkaz Start Nastavení árny. Poklepejte na ikonu tiskárny. Zkontrolujte, zda není zaškrtnuto políčko Pozastavit tisk. Vytiskněte zkušební stránku. Zkontrolujte nastavení softwarové aplikace.

69 dokumentu je pomalý 69 Zavřete nepoužívané aplikace. V okně Vlastnosti tiskárny nebo ové předvolby vyberte na kartě Dokument/ kvalita možnost Běžná kvalita nebo Rychlý. Další informace viz stránka 33. Zvažte možnost instalovat do počítače více paměti RAM. Poznámka: Fotografie a dokumenty obsahující grafické prvky se mohou tisknout pomaleji než běžný text. Nesprávné podávání nebo zablokování dokumentů Nesprávné podávání papírů nebo podávání více listů Ověřte tyto skutečnosti: Používáte papír doporučený pro inkoustové tiskárny. Papír do tiskárny nebyl založen násilím. Do tiskárny nebylo vloženo příliš mnoho listů papíru. Další informace viz stránka 11.

70 Papír byl vložen správně. 70 V okně Vlastnosti tiskárny, ové předvolby nebo v programu pro řízení skenování a kopírování je vybrán správný typ a velikost papíru. Vodicí lišta se opírá o levý okraj papíru tak, aby se papíry na podpěře papíru neprohýbaly. Zablokování papíru Vyjměte papír z tiskárny. Pokud je papír zasunut příliš daleko do tiskárny a nelze jej vyjmout: Stisknutím hlavního vypínače vypněte tiskárnu. Pevně uchopte papír a vytáhněte jej z tiskárny. Pokud na papír nemůžete dosáhnout, protože je zasunut příliš hluboko v tiskárně: D Otevřete dvířka prostoru kazet a vytáhněte papír z tiskárny zepředu. E Zavřete víko prostoru s kazetami. Stisknutím hlavního vypínače zapněte tiskárnu a odešlete dokument k tisku.

71 Dokument se vytiskne ve špatné kvalitě Svislé rovné čáry nejsou hladké Chcete-li zvýšit kvalitu tisku svislých rovných čar v tabulkách, rámečcích a grafech, postupujte takto: V okně Vlastnosti tiskárny nebo ové předvolby vyberte na kartě Dokument/kvalita možnost Fotografická kvalita nebo Maximální foto kvalita. Další informace viz stránka 33. Zkontrolujte vyrovnání kazet. Další informace viz stránka 18. Vyčistěte trysky. Další informace viz stránka 75. Znaky chybí nebo se vyskytují neočekávaně Zkontrolujte čistotu plochy skeneru. Navlhčete suchý hadřík, ze kterého se neuvolňují vlákna. Opatrně otřete skleněnou plochu skeneru. Poznámka: Než položíte dokument na skleněnou plochu skeneru, ujistěte se, že inkoust nebo opravný lak na tomto dokumentu dostatečně zaschl. 71

72 je příliš tmavý nebo rozmazaný 72 Ověřte tyto skutečnosti: Před manipulací s papírem jste nechali inkoust zaschnout. V okně Vlastnosti tiskárny, ové předvolby nebo v programu pro řízení skenování a kopírování je vybrán správný typ a velikost papíru. Papír není přeložený nebo pomačkaný. Nastavení kvality tisku odpovídá použitému druhu papíru. Pokud tisknete na běžný papír, vyberte v okně Vlastnosti tiskárny, ové předvolby nebo v programu pro řízení skenování a kopírování na kartě Dokument/kvalita nastavení Rychlý tisk. Další informace viz stránka 33. Nedošlo k zanesení trysek nečistotami. Další informace viz stránka 75.

73 Na okrajích stránky se kvalita tisku snižuje 73 Podobně jako jiná podobná zařízení neumožňuje tato tiskárna tisk na plochu u levého, pravého, horního a dolního okraje stránky. Používejte následující minimální nastavení: Levý a pravý okraj: ± 6,35 mm (0,25 palce) pro všechny velikosti papíru s výjimkou formátu A4 ± 3,37 mm (0,133 palce) pro papír formátu A4 Horní okraj: ± 1,7 mm (0,067 palce) Dolní okraj: ± 16,51 mm (0,65 palce) Vytištěné stránky obsahují střídavě pruhy světlého a tmavého tisku (přerušovaný tisk) Zkontrolujte, zda je v ovládacím programu tisku na kartě Možnosti zaškrtnuto políčko Povolit režim vyrovnávací paměti. Další informace viz stránka 14. V okně Vlastnosti tiskárny nebo ové předvolby vyberte na kartě Dokument/ kvalita možnost Fotografická kvalita nebo Maximální foto kvalita. Další informace viz stránka 33.

74 Barvy jsou vybledlé nebo se netisknou správně Zkontrolujte množství inkoustu graficky znázorněné na kartě Kazety ovládacího programu. Je možné, že v kazetě došel inkoust nebo ho není dostatek. Další informace viz stránka Použijte jiné nastavení barev. V okně Vlastnosti tiskárny nebo ové předvolby vyberte na kartě Dokument/ kvalita možnost Přirozené barvy. Další informace viz stránka 33. Použijte jiný druh papíru. Druh papíru ovlivňuje kvalitu pokrytí inkoustem, rychlost zasychání a další parametry tisku včetně odchylek v barevnosti. Vyčistěte trysky. Další informace naleznete v následujícím oddílu. Otřete tiskové trysky. Další informace viz stránka 77.

75 Čištění trysek 75 V okně Ovládací program tisku vyberte na kartě Kazety možnost Čištění trysek. Další informace viz stránka 8. Do tiskárny se zavede list papíru a vytiskne se testovací vzorek, podobný níže zobrazené ukázce.

76 Porovnejte šikmé čáry nad vytisknutými pruhy se šikmými čarami pod nimi. V šikmých čarách nad vytištěnými pruhy hledejte přerušení. Přerušení čar indikuje ucpání trysek. Pokud se na dolních čarách stále objevují přerušení, opakujte test, nejvýše však dvakrát. Je-li po trojím spuštění testu kvalita tisku uspokojivá, jsou tiskové trysky čisté. Další kroky nemusíte provádět. Není-li po trojím spuštění testu kvalitu obou čar uspokojivá, vyčistěte trysky kazety ručně. Další informace naleznete v následujícím oddílu. 76

77 Otření trysek 77 Pokud automatické vyčištění trysek nevede ke zvýšení kvality tisku, je možné, že na tryskách nebo kazety nebo zůstaly zbytky zaschlého inkoustu. Při ručním čištění trysek a kontaktů postupujte takto: Vyjměte kazetu z tiskárny. Další informace viz stránka 15. Navlhčete čistý hadřík vodou a opatrně otřete celou měděnou plochu trysek. Varování: Při čištění trysek pohybujte hadříkem stále ve stejném směru, aby nedošlo ke smíchání barev. Zaschlý inkoust rozpustíte, podržíte-li navlhčený hadřík na trysce po dobu asi tří sekund. Opatrně vodu vysajte a otřete do sucha.

78 Navlhčete čistou část hadříku vodou a opatrně otřete měděnou plochu s kontakty. 78 Varování: Neotírejte trysky a kontakty kazety stejnou částí hadříku. Zaschlý inkoust rozpustíte, podržíte-li navlhčený hadřík na trysce po dobu asi tří sekund. Opatrně vodu vysajte a otřete do sucha. Před vložením kazety do tiskárny nechte měděné plochy oschnout. Kazetu znovu instalujte a zopakujte testování trysek. Další informace viz stránka 75.

79 Problémy se speciálním papírem 79 Listy fólie nebo lesklého fotografického papíru se lepí k sobě Jednotlivé stránky odebírejte na výstupu z tiskárny a nechte je vždy řádně zaschnout. Používejte fólie a fotografické papíry určené pro inkoustové tiskárny. Průhledné fólie nebo fotografie obsahují bílé čáry V okně Vlastnosti tiskárny vyberte kvalitu tisku Foto nebo Maximální foto. Další informace viz stránka 33. Vyčistěte trysky. Další informace viz stránka 20. Vyčistěte plochu skeneru. Dochází k chybám podávání obálek Pokud je podávání běžného papíru bez problémů, zkontrolujte následující skutečnosti: Obálky byly vloženy správně. Další informace viz stránka 13. Jsou použity obálky o rozměrech podporovaných tiskárnou a tento rozměr je vybrán v okně Vlastnosti tiskárny. V okně Vlastnosti tiskárny nebo ové předvolby jste vybrali správný typ a velikost papíru.

80 Chybové zprávy a blikající kontrolky Zablokování papíru Vyjměte papír z tiskárny. Pokud je papír zasunut příliš daleko do tiskárny a nelze jej vyjmout: Stisknutím hlavního vypínače vypněte tiskárnu. 80 Pevně uchopte papír a vytáhněte jej z tiskárny. Pokud na papír nemůžete dosáhnout, protože je zasunut příliš hluboko v tiskárně: D Otevřete dvířka prostoru kazet a vytáhněte papír z tiskárny zepředu. E Zavřete víko prostoru s kazetami. Stisknutím hlavního vypínače zapněte tiskárnu a odešlete dokument k tisku. Zpráva Dochází inkoust V kazetě dochází inkoust. Zakupte a instalujte novou kazetu. Informace o výměně kazet viz stránka 15.

81 Došel papír 81 Pokud v tiskárně došel papír, vložte další papír. Další informace viz stránka 11. Stiskněte tlačítko pro posun papíru. Chyba připojení skeneru Odpojte kabel USB od tiskárny. Znovu připojte kabel USB. Vypněte tiskárnu. Odpojte tiskárnu od sítě. Zapojte tiskárnu do zásuvky. Zapněte tiskárnu. Restartujte počítač.

82 Sít ová kontrolka svítí a stavová kontrolka papíru bliká Pokud v tiskárně není papír: Založte papír. Další informace viz stránka 11. Stiskněte tlačítko pro posun papíru. Odešlete dokument znovu k tisku. Pokud v tiskárně došlo k zablokování papíru, vyhledejte nápovědu - stránka 70. Kontrolka posunu papíru dvakrát blikne Mohlo dojít k zablokování nosiče kazet. Vypněte tiskárnu. Po několika sekundách tiskárnu znovu zapněte. Odešlete dokument znovu k tisku. 82

83 Stavová kontrolka svítí a tiskárna nepracuje Vypněte tiskárnu. Odpojte tiskárnu od sítě. Po několika sekundách tiskárnu znovu zapojte. Zapněte tiskárnu. Další chybové zprávy Vypněte tiskárnu. Po několika sekundách tiskárnu znovu zapněte. 83 Pokud se dokument nezačne tisknout, odešlete jej znovu k tisku.

84 V tomto oddílu naleznete informace o následujících tématech: Poznámky k elektrickému vyzařování Poznámky Informace o bezpečnosti ENERGY STAR 84

85 Poznámky k elektrickému vyzařování 85 Prohlášení o kompatibilitě komise FCC (Federal Communications Commission) árna Lexmark X73 Scan/Print/Copy byla testována a byla shledána jako vyhovující omezením kladeným na digitální zařízení třídy B podle části 15 pravidel komise FCC. Při provozu by měly být splněny tyto dvě podmínky: (1) toto zařízení nesmí způsobovat škodlivé interference a (2) toto zařízení se musí vyrovnat s jakoukoliv interferencí, včetně interference, která by mohla způsobit provozní potíže. Omezení třídy B komise FCC jsou navržena s úmyslem poskytovat rozumnou ochranu před škodlivými vlivy interference při instalaci v domácnostech. Toto zařízení generuje, používá a může vyzařovat rádiové vlny není-li nainstalováno a používáno v souladu s těmito pokyny, může způsobit nežádoucí rušení příjmu rozhlasu. Neexistuje však záruka, že se tyto rušivé vlivy při určité instalaci nevyskytnou. Pokud toto zařízení působí rušivě na příjem rozhlasu či televize, což lze ověřit vypnutím či zapnutím zařízení, měl by se uživatel pokusit o nápravu, a to takto: Změnit orientaci či pozici antény. Zvětšit vzdálenost mezi zařízením a přijímačem.

86 Připojit zařízení do zásuvky na jiném okruhu, než je připojen přijímač. 86 V případě potřeby se pora te s prodejcem nebo servisním technikem. Výrobce neodpovídá za jakékoliv rušení příjmu rozhlasu nebo televize způsobené používáním jiných než doporučených kabelů nebo neoprávněnými změnami či úpravami tohoto zařízení. Neoprávněné změny či úpravy by mohly být příčinou toho, že uživatel nebude oprávněn se zařízením pracovat. Poznámka: Splnění předpisů FCC pro elektromagnetickou interferenci zařízení výpočetní techniky třídy B je podmíněno použitím správně stíněného a uzemněného kabelu USB, například kabelu dodávaného společností Lexmark pod číslem 12A2405. Použití náhradního kabelu, který by nebyl správně stíněný ani uzemněný, by mohlo vést k porušení nařízení komise FCC. Otázky týkající se informací o kompatibilitě posílejte na tuto adresu: Director of Lab Operations Lexmark International, Inc. 740 West New Circle Road Lexington, KY (859)

87 Poznámky Industry Canada Compliance Statement 87 This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations. Avis de conformité aux normes d Industrie Canada &HWDSSDUHLOQXPpULTXHGHODFODVVH%UHVSHFWHWRXWHVOHVH[LJHQFHVGX5qJOHPHQWVXUOH PDWpULHOEURXLOOHXUGX&DQDGD Prohlášení o kompatibilitě s předpisy Evropského společenství Tento výrobek splňuje ochranné požadavky Rady EU dané direktivami 89/336/EEC a 73/23/ EEC upravujícími v rámci přibližování a harmonizace zákonů členských států elektromagnetickou kompatibilitu a bezpečnost elektrických zařízení navržených pro použití v rámci daných napět ových limitů. Prohlášení o splnění požadavků direktivy bylo podepsáno ředitelem výrobní a technické podpory společnosti Lexmark International, S.A., Boigny, France. Tento výrobek splňuje omezení EN třídy B a bezpečnostní požadavky EN

88 Poznámka k japonskému standardu VCCI 88 The United Kingdom Telecommunications Act 1984 This apparatus is approved under the approval number NS/G/1234/J/ for the indirect connections to the public telecommunications systems in the United Kingdom. Informace o bezpečnosti Používejte výhradně napájecí zdroj společnosti Lexmark dodávaný s tímto produktem nebo odpovídající náhradní díl společnosti Lexmark. Napájecí kabel musí být připojen do snadno přístupné elektrické zásuvky blízko produktu. Služby nebo opravy, které nejsou popsány v této příručce, svěřte profesionálnímu opraváři.
