1 Měření pachových látek v areálu a okolí lagun Ostramo Zadavatel: Měření: Vydání protokolu: Odpovědný pracovník: AVE CZ odpadové hospodářství s.r.o Zdravotní ústav se sídlem v Ostravě Ing. Lucie Hellebrandová Centrum hygienických laboratoří, Oddělení ovzduší Partyzánské náměstí 7, Ostrava tel.: , mob.: , http.:

2 1. OBSAH A PROHLÁŠENÍ 1. Obsah a prohlášení 2. Způsob měření 3. Popis odběrových míst 4. Popis zdroje emisí 5. Naměřené koncentrace pachových látek 6. Závěr 7. Přílohy protokolu Výsledky měření se týkají pouze vzorků volného ovzduší na uvedeném místě a v uvedenou dobu měření. Bez písemného souhlasu laboratoře se nesmí protokol reprodukovat jinak než celý. Ing. Lucie Hellebrandová vedoucí autorizované měřící skupiny Zdravotní ústav se sídlem v Ostravě

3 2. ZPŮSOB MĚŘENÍ Hodnocení znečištění vzduchu pachovými látkami se provádí pomocí Olfaktometru model č. TO8-4, System Mannebeck, výrobce ECOMA, Havighorster Weg.12, D Honigsee. Konstrukce olfaktometru splňuje v plném rozsahu normy VDI standard 3881/3882 (SRN) a evropský standard ČSN EN Poslední kalibrace přístroje: Odběr vzorků znečištěného vzduchu je prováděn do Nalophanových vaků pomocí vzorkovací nádoby ECOMA Vacuum Sampling Device Serial No.: EP průtokem 10l/min. V případě vzorkování plošných zdrojů je použit příklop o rozměrech 180x180 cm nebo válec o průměru 29 cm.v případě vzorkování na definovaném výduchu je vzorek vzduchu nasáván pomocí teflonové hadičky o vnitřním průměru 5-8mm. Vzorkovací Nalophanové vaky jsou po každém odběru vzorku vyměněny za nové. Měření pachových emisí je prováděno podle ČSN EN (použitá metoda: metoda ANO/NE dle kap ). Pro olfaktometrické měření se používá pachově neutrální vzduch, který je nasáván přes bezpachové a sušící filtry s aktivním uhlím pomocí bezolejového kompresoru DK 50 2V S, EKOM s.r.o. Piešťany.

4 3. POPIS ODBĚROVÝCH MÍST

5 odběrové místo č.1 odběrové místo č.2 odběrové místo č.6 odběrové místo č.3 odběrové místo č.4 odběrové místo č.5

6 Odběrové místo č. 1 - u otěžby hlinek typ vzorku: jednorázový umístění odb. místa: cca 20m od první jímky provoz: dva bagry natěžovaly surovou kal do zavápňovacích jímek. Zároveň probíhalo váplnění v dalších z jímek terén: rovina zástavba: budovy v areálu laguny Ostramo porost: bez porostu doprava: pohyb nákladních aut v areálu průmysl: areál laguny Ostramo GPS souřadnice: 49 50'24.3"N 18 15'09.6"E počasí: zataženo stupeň intenzity zápachu: 3-4 Klimatické podmínky během odběru Datum Čas odběru 9:45 hod. průměrná rychlost větru 3,1 m/s průměrný směr větru 39 relativní vlhkost 67% teplota 6,3 C tlak 998hPa

7 Odběrové místo č. 2 - u odběrového stanoviště emisní skupiny typ vzorku: jednorázový umístění odb. místa: na panelové cestě provoz: dva bagry natěžovaly surovou kal do zavápňovacích jímek. Zároveň probíhalo váplnění v dalších z jímek terén: rovina zástavba: budovy v areálu laguny Ostramo porost: bez porostu doprava: pohyb nákladních aut v areálu průmysl: areál laguny Ostramo GPS souřadnice: 49 50'22.6"N 18 15'06.4"E počasí: zataženo stupeň intenzity zápachu: 5 Klimatické podmínky během odběru Datum Čas odběru průměrná rychlost větru průměrný směr větru relativní vlhkost teplota tlak :50 hod. 3,1 m/s 39 67% 6,3 C 998hPa

8 Odběrové místo č. 3 - v západním rohu areálu typ vzorku: jednorázový umístění odb. místa: v západním rohu areálu provoz: dva bagry natěžovaly surovou kal do zavápňovacích jímek. Zároveň probíhalo váplnění v dalších z jímek terén: rovina zástavba: budovy v areálu laguny Ostramo porost: bez porostu doprava: pohyb nákladních aut v areálu průmysl: areál laguny Ostramo GPS souřadnice: 49 50'21.8"N 18 15'05.0"E počasí: zataženo stupeň intenzity zápachu: 4-5 Klimatické podmínky během odběru Datum Čas odběru průměrná rychlost větru průměrný směr větru relativní vlhkost teplota tlak :55 hod. 2,6 m/s 17 67% 6,5 C 998hPa

9 Odběrové místo č. 4 - na parkovišti OD Sconto typ vzorku: jednorázový umístění odb. místa: na parkovišti u OD Sconto provoz: činnosti na lagunách terén: rovina porost: bez porostu zástavba: budova Kauflandu a Sconta doprava: minimální průmysl: laguny Ostramo GPS souřadnice: 49 50'07.6"N 18 15'00.5"E počasí: zataženo stupeň intenzity zápachu: 2-3 Klimatické podmínky během odběru Datum Čas odběru průměrná rychlost větru průměrný směr větru relativní vlhkost teplota tlak :05 hod. 3,0 m/s 52 64% 6,5 C 998hPa

10 Odběrové místo č. 5 - parkoviště u autosalonu FORD typ vzorku: jednorázový umístění odb. místa: porost: parkoviště u autosalonu provoz: činnosti na lagunách terén: rovina porost: bez porostu zástavba: budova autosalonu FORD doprava: minimální průmysl: laguny Ostramo GPS souřadnice: 49 50'07.5"N 18 14'48.4"E počasí: zataženo stupeň intenzity zápachu: 2-3 Klimatické podmínky během odběru Datum Čas odběru průměrná rychlost větru průměrný směr větru 10:15 hod. 2,6 m/s 29 relativní vlhkost 63% teplota 6,7 C tlak 998hPa

11 Odběrové místo č. 6 - před radnicí Mariánské Hory typ vzorku: jednorázový umístění odb. místa: vydlážděná plocha před budouvou radnice, cca 3m od silnice provoz: činnosti na lagunách terén: rovina porost: bez porostu zástavba: budova městského úřadu, cihlová zástavba doprava: vzorkování neovlivněno dopravou průmysl: laguny Ostramo GPS souřadnice: 49 49'55.9"N 18 15'08.4"E počasí: zataženo stupeň intenzity zápachu: 2-3 Klimatické podmínky během odběru Datum Čas odběru průměrná rychlost větru 10:35 hod. 2,6 m/s průměrný směr větru 23 relativní vlhkost 61% teplota 6,8 C tlak 998hPa

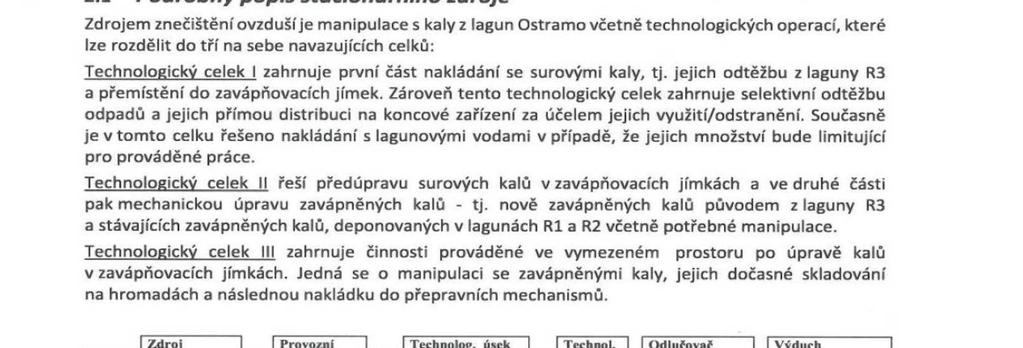

12 4. POPIS ZDROJE EMISÍ

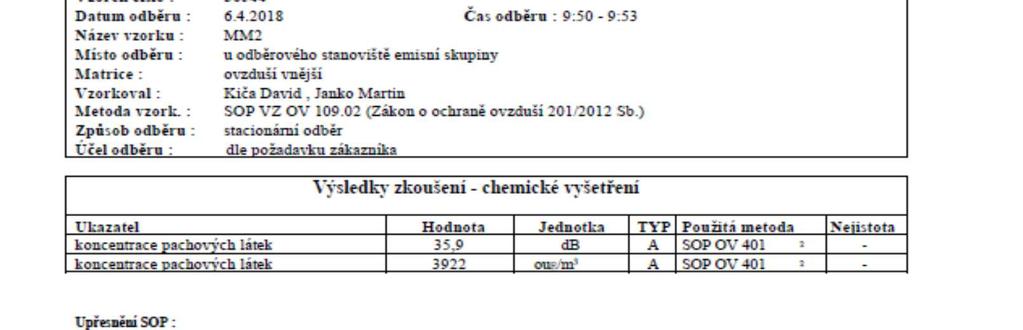

13 5. NAMĚŘENÉ KONCENTRACE PACHOVÝCH LÁTEK

14

15

16

17

18

19

20 6. ZÁVĚR Dne bylo v areálu a v okolí laguny Ostramo odebráno celkem 6 vzorků ovzduší pro následnou analýzu pachu v ovzduší. Jednalo se o jednorázové vzorky, které byly odebrány na db předem vytipovaných místech, za běžného provozu zdroje - lagun. Výběr konkrétních vzorkovvacích míst byl předem konzultován s pracovníky ČIŽP, kterí v tento den kontrolovali provozovatele sanačních prací. Dodatečně bylo součástí vzorkování také takzv. komisionální posouzení stupně intenzity zápachu. Tři přítomné osoby, které vzorkovaly, hodnotily stupně obtěžování zápachem dle následující škály: Stupně intenzity zápachu ze staré normy ČSN : 0 zcela bez čichového vjemu 1 pach blízký prahové koncentraci detekce pachu 2 slabý neobtěžující pach 3 obtěžující pach 4 silně obtěžující pach 5 nesnesitelný pach Intenzity jsou uvedeny u popisu jednolitvých míst. Vzorky byly téhož dne od 13:20 do 16:15 analyzovány v laboratoři ZÚ Ostrava a byly stanoveny koncentrace pachových látek. Celkový přehled - výsledky zkoušení Označení Odběrové místo Čas a datum odběru ou E /m 3 db č.1 u otěžby hlinky : ,8 č.2 u odběrového stanoviště emisní skupiny : ,9 č.3 z západním rohu areálu : ,9 č.4 na parkovišti OD Sconto : ,5 č.5 parkoviště u autosalonu FORD : ,4 před radnicí Mariánské č :35 Hory ,0 Poznámka: V současné době neexistují zákonné limity pro pachové látky, byly zrušeny v roce 2006.

21 7. PŘÍLOHY PROTOKOLU

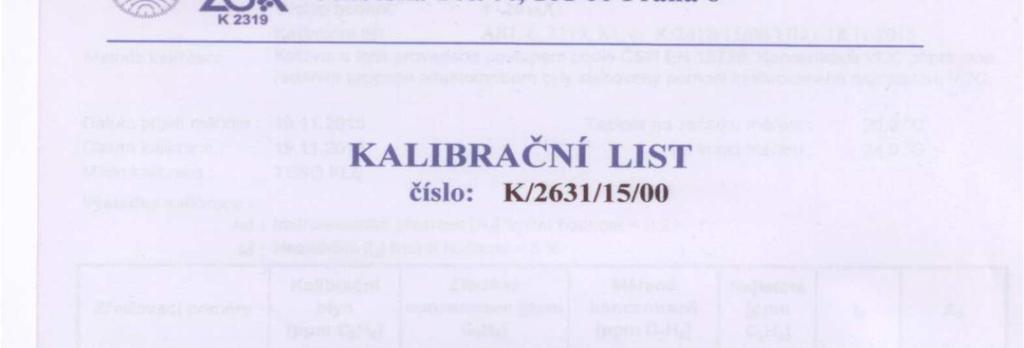

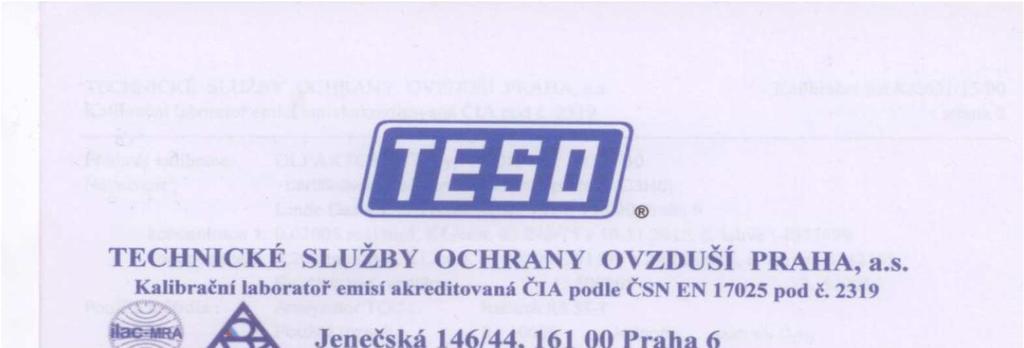

22 Kalibrační list přístroje

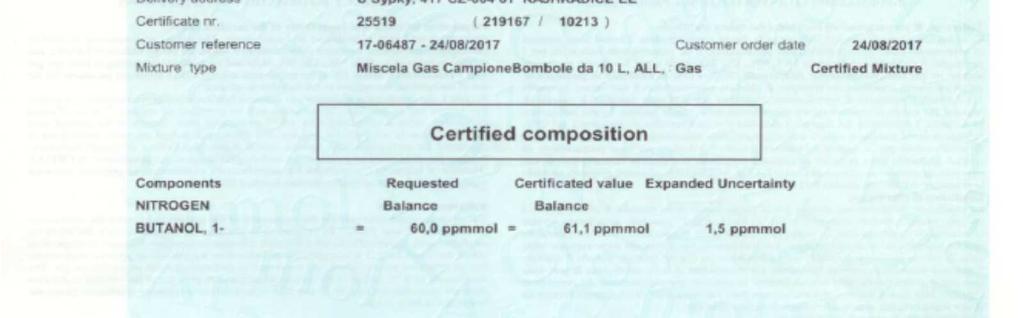

23 Certifikát kalibračního plynu

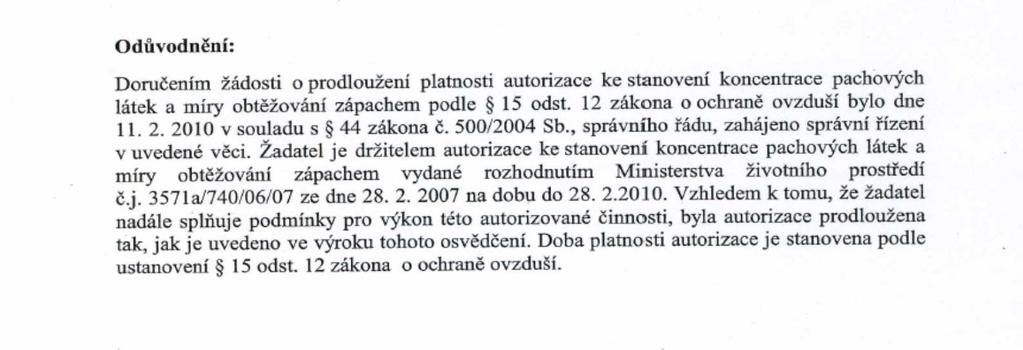

24 Autorizační rozhodnutí

25

26

27 Osvědčení o účasti v mezilaboratorním porovnání olfaktometrie

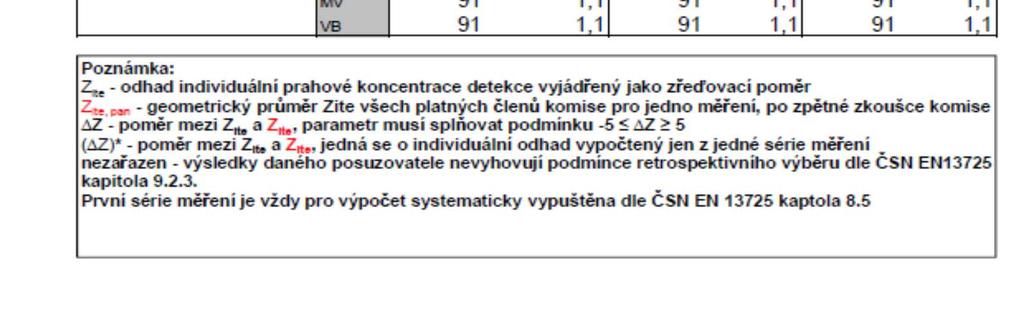

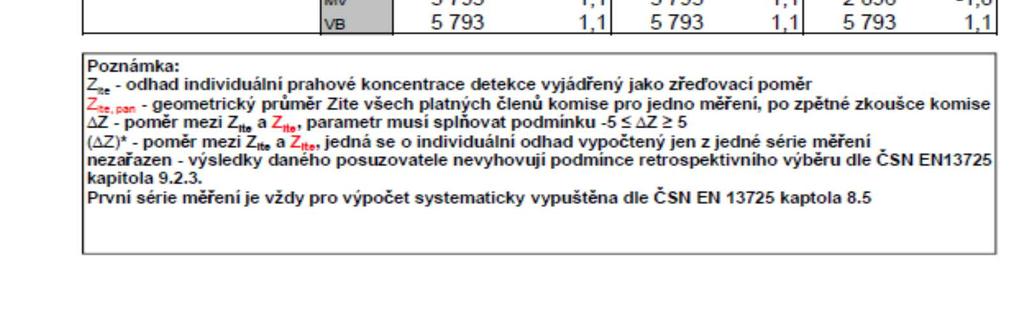

28 Výsledky členů komise pro posuzování zápachu
