1 Co je nového SURFCAM 2017 R2

2 Obsah Obecné/Systém 3 Instalační proces >> SpaceBall/Mouse nastavení >> Funkce 4 Regenerace s výběrem nové geometrie Vzoru díry >> Dynamické vytváření geometrie >> Vytvoření radiální úsečky >> Vytvoření mnohoúhelníku >> Vytvoření vzoru děr >> Upravit Zploštit >> Dialogová průhledná okna >> Nastavení polotovaru >> CAD překladače R2 12 Aktualizace CAD překladače >> Jazyková podpora 13 Dostupnost v 15 jazycích >> Seznam oprav 14 Opravy ve verzi SURFCAM 2017 R2 >> SURFCAM 2017 Co je nového Strana 2 z 15 Červen 2017

3 Obecné/Systém Instalační proces >> SURFCAM Traditional 2017 R2 využívá nový instalátor Vero, který instaluje více komponentů během jednoho instalačního procesu. Vzhledem k tomu, že několik komponentních technologií jsou sdíleny napříč značkami, jsou nainstalovány jednotlivě. Instalátor Vero nainstaluje: SolidLink Jádro pro import CAD souborů CLS 2017 Manažer licencí aktualizovaný pro 2017 Surfcam Traditional Samotná verze Surfcam Traditional 2017 R2 Surfcam Migration Tool Nástroj pro migraci dat POZNÁMKA: Instalace se spouští výhradně pomocí souboru StartHere.hta, který je obsažen na instalačním disku. Instalace provedená spuštěním setup.exe nenainstaluje veškeré utility a systém SURFCAM nebude zcela funkční. Na výše zobrazené úvodní obrazovce zahájíte instalaci kliknutím na Instalovat Surfcam Traditional 2017 R2. Dávkový soubor nainstaluje potřebné komponenty. SpaceBall/Mouse nastavení>> Space Mouse rotace jsou teď založeny na hodnotách snímků za vteřinu. SURFCAM 2017 Co je nového Strana 3 z 15 Červen 2017

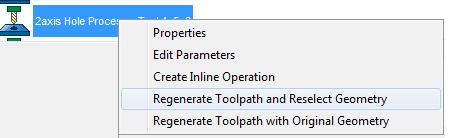

4 Funkce Regenerace s výběrem nové geometrie Vzoru díry >> Předvolba Vzoru díry z původní geometrie Zvolte operaci Vzor otvorů, regenerovat a znovu vybrat geometrii. Původní díry dovolují předvolbu umožňující výběr/odebrání otvorů, které budou přidány nebo odebrány z operace. Chcete-li odstranit předvolbu, aktivujte Odebrání a poté stiskněte Viditelné. SURFCAM 2017 Co je nového Strana 4 z 15 Červen 2017

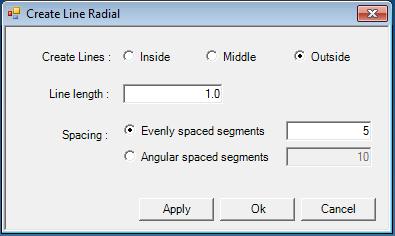

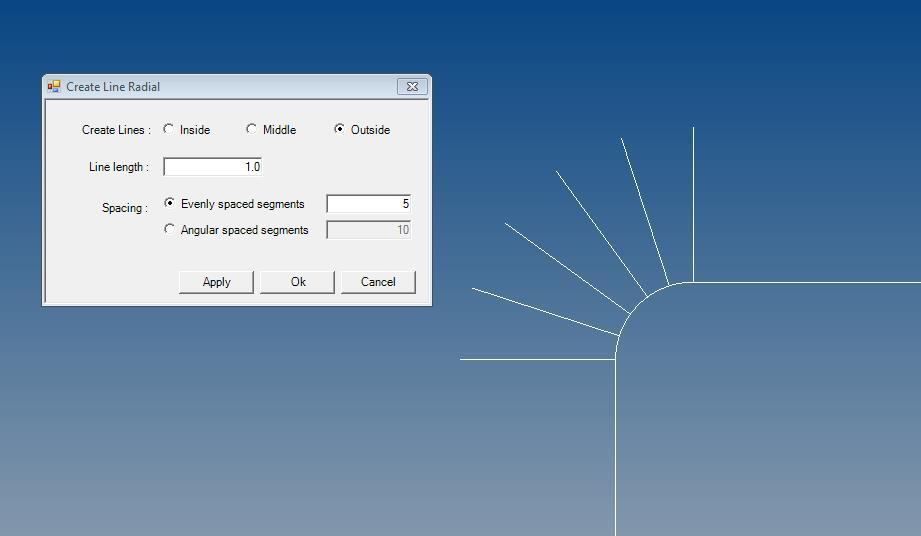

5 Funkce Dynamické vytváření geometrie >> Pro nové příkazy bylo vytvořeno nové interaktivní uživatelské rozhraní řízené událostmi. Toto nové uživatelské rozhraní umožňuje uživatelům prohlížet si geometrii před jejím vytvořením a měnit vlastnosti vytvořených položek. Vytvoření radiální úsečky >> Vytvoření radiální úsečky používá interaktivní dialogové funkce pro vytvoření úseček v rovině oblouku vycházející ze zvoleného oblouku/kružnice. Vyberte kruh nebo oblouk pro vytvoření úseček Po výběru oblouku se na obrazovce okamžitě vytvoří 6 úseček a zobrazí se výše zmíněné dialogové informace. Jakékoliv změny dialogových informací se na obrazovce dynamicky promítají. Výběrem Použít vytvoříme úsečky a umožníme výběr dalšího oblouku. SURFCAM 2017 Co je nového Strana 5 z 15 Červen 2017

6 Funkce Vytvoření mnohoúhelníku >> Prozatím jsme byli schopni vytvořit mnohoúhelník použitím Upravit Přírůstek. Tento nový jednoúčelový příkaz obsahuje některé další funkce a používá nové interaktivní dialogové okno. Vyberte umístění pro mnohoúhelník Po výběru umístění se na obrazovce okamžitě vytvoří mnohoúhelník podle dialogových informací uvedených výše. Jakékoliv změny dialogových informací se na obrazovce dynamicky promítají. Výběrem Použít vytvoříme mnohoúhelník a umožníme výběr dalšího místa. SURFCAM 2017 Co je nového Strana 6 z 15 Červen 2017

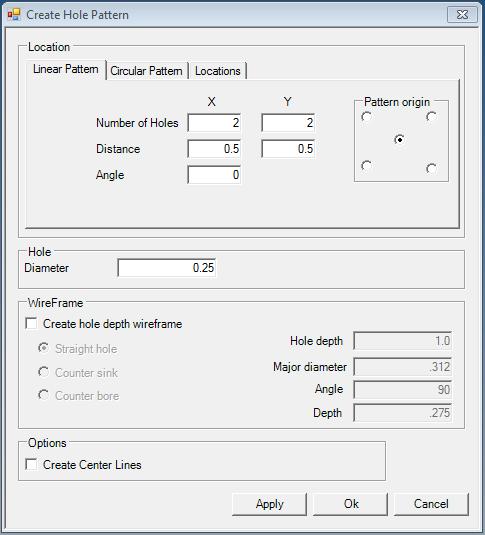

7 Funkce Vytvořit Vzor děr >> Funkce Vzor děr umožňuje vytvoření 2, 3 nebo 4 kružnic s osou, která definuje díru jediným příkazem. Použití interaktivního dialogového okna je přirozené rozšíření umožňující uživateli měnit vzor, umístění otvorů a jejich hloubku, zatímco vidí náhled toho, co bude vytvořeno. SURFCAM 2017 Co je nového Strana 7 z 15 Červen 2017

8 Vytvoření obdélníkového pole děr. Vytvoření kruhového vzoru děr. Poznámka: všimněte si vytvoření válcového sražení a středové osy. SURFCAM 2017 Co je nového Strana 8 z 15 Červen 2017

9 Funkce Upravit Zploštit >> Možnost Zploštit (promítnout geometrii křivek do roviny obrazovky) geometrii v aktuálním zobrazení byla přidána do sekce Upravit. To umožňuje vytvářet 2D geometrii pro profily a obrysy. Příkaz je velmi jednoduchý, jakákoliv viditelná drátová geometrie a dráhy nástroje budou zploštěny v aktuálním POHLEDU (poznámka: konstrukční pohled je ignorován). Chcete-li zplošťovat povrchy, přepněte zobrazení na drátovou geometrii a zploštěte iso křivky plochy. Zploštěná geometrie bude vytvořena v aktuální barvě a aktuální hladině. Když se podíváte na obrázky před a po, můžete vidět, že jsou křivky promítnuty do roviny obrazovky. Je doporučené zvolit novou hladinu před zploštění. Otáčením pohledu se zobrazí nová zploštěná geometrie jasněji. SURFCAM 2017 Co je nového Strana 9 z 15 Červen 2017

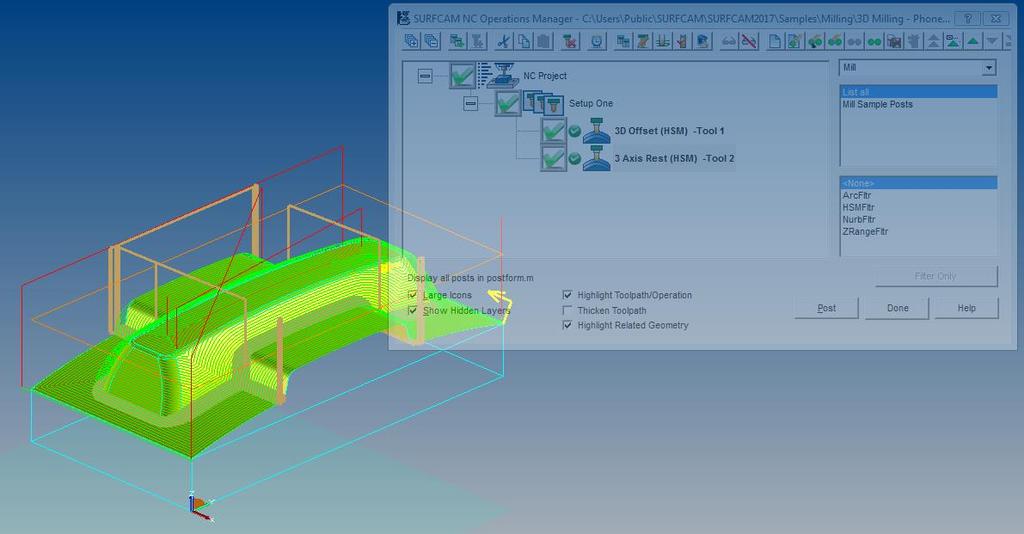

10 Funkce Průhledná dialogová okna >> Vzhledem k tomu, že dialogová okna Hladina a Manažer operací jsou poměrně rozsáhlá a umožňují dynamické zvýraznění, funkce Průhledná dialogová okna umožňuje vidět skrz. Dialogová okna Hladin a Manažeru operací mohou být průhledná. Zmáčknutím CTRL+ a CTRL- se změní globální nastavení průhledných dialogových oken. SURFCAM 2017 Co je nového Strana 10 z 15 Červen 2017

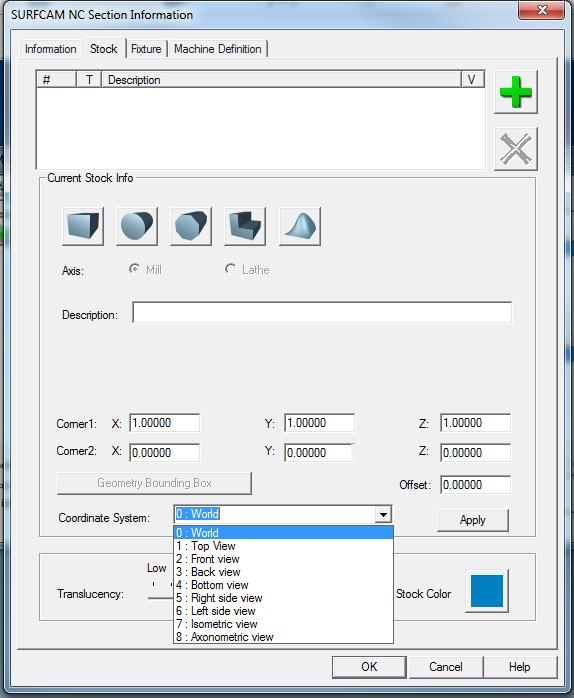

11 Funkce Nastavení polotovaru >> Byly vylepšeny možnosti přidání polotovaru, který teď podporuje orientaci soustružnických os a také podporuje uživatelem specifikované konstrukční pohledy. SURFCAM 2017 Co je nového Strana 11 z 15 Červen 2017

12 CAD překladač R2 Aktualizované CAD překladače >> Obsažené typy souborů: SURFCAM (.scprt) verze až do SURFCAM 2017 R2 SolidWorks Parts (.prt,.sldprt) verze od SolidWorks Assembly (.sldasm) verze od SolidWorks via SolidLink (.sldprt,.sldasm) verze od Part Modeler (.pmod) verze od A3DS Part Modeler 2017 R2 Autocad DWG (.dwg) verze až do 2014 Autocad DXF (.dxf) verze až do 2014 IGES (.igs,.iges) verze až do 5.3 STEP(.step,.stp) verze AP203 & AP214 (Pouze geometrie) ACIS (.sat,.asat,.asab,.sab) verze od ACIS ACIS R24 Parasolid (.x_t,.x_b) verze od bin Solid Edge (.par) verze až do ST9 VDA-FS (.vda) verze od 1.0 & 2.0 CADL (.cdl) STL (.stl) G-Code (.ncc) Cam Profile (.cm) Gear Profile (.gr) Involute Curve (.inv) ASCII Data (.asc) SURFCAM Tool Files (.scctl) verze až do SURFCAM 2017 R2 Rhino (.3dm) verze až do V5 Mastercam (.mc,.mcx) verze od 8 - X7 Doplňkové typy souborů: CATIA V4 (.model,.exp,.session) verze od CATIA CATIA CATIA V5/V6 (.CATPart,.CATProduct) verze od R2-R21 & CATIA V6 R2016 Inventor (.ipt,.iam) verze od 6-11, verze od ProEngineer/Wildfire/Creo (.prt,.prt.*,.asm,.asm.*) verze od 16 Wildfire 5 Creo verze 3 Unigraphics/NX (.prt) verze od 11 to 18, verze NX to NX9 SURFCAM 2017 Co je nového Strana 12 z 15 Červen 2017

13 Jazyková podpora Dostupnost v 15 jazycích >> Angličtina Tradiční Čínština Zjednodušená Čínština Čeština Francouzština Finština Němčina Italština Japonština Korejština Polština Portugalština Ruština Španělština Švédština SURFCAM 2017 Co je nového Stránka 13 z 15 Červen 2017

14 Seznam oprav Opravy ve verzi SURFCAM 2017 R2 >> Surfcam 2017 R2 obsahuje mnoho drobných vylepšení a oprav chyb. Pro více informací a získání seznamu oprav, kontaktujte svého prodejce SURFCAM. SURFCAM 2017 Co je nového Strana 14 z 15 Červen 2017
