Ekvitermní regulátor ATMOS

Transkript

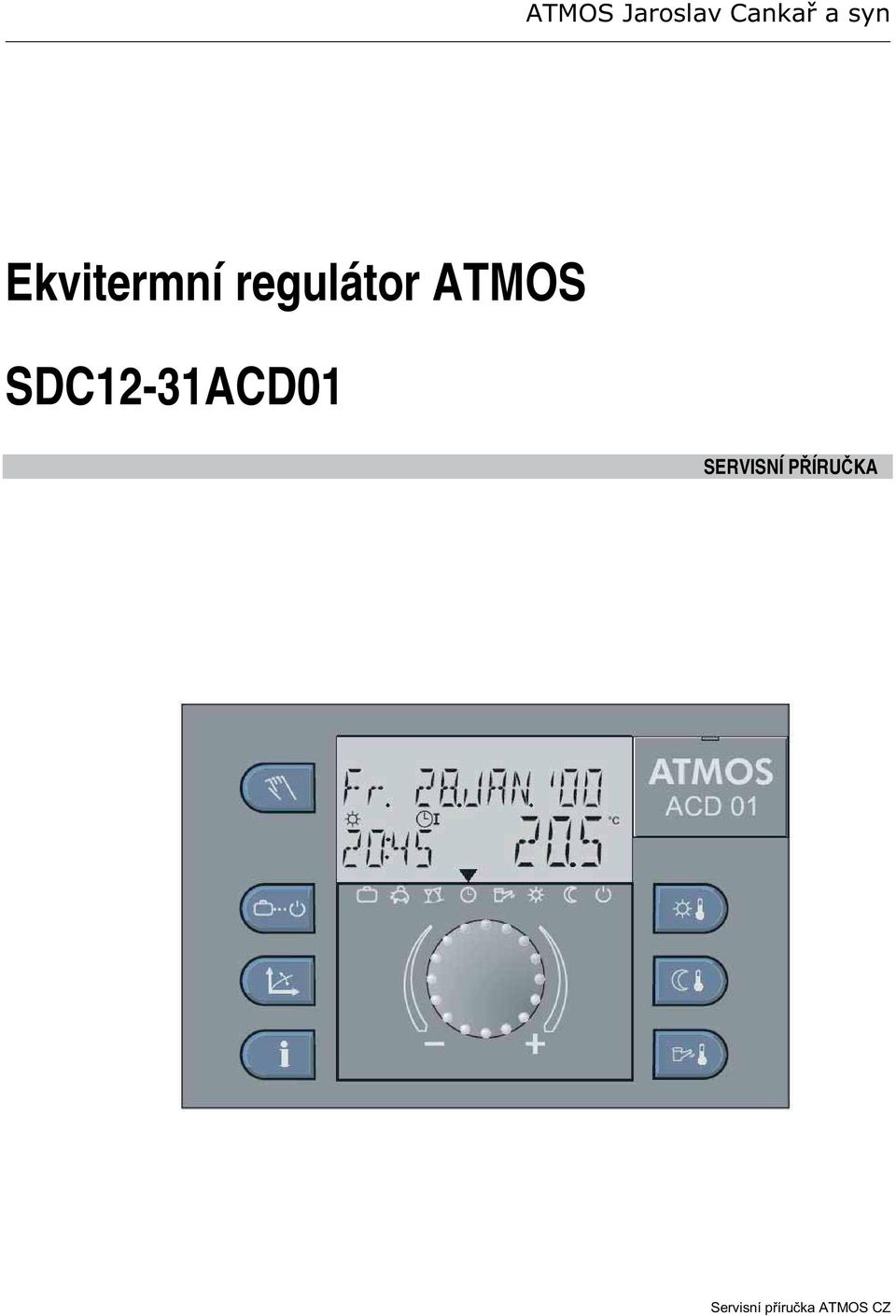

1 Ekvitermní regulátor ATMOS SDC12-31ACD01 SERVISNÍ PÍRUKA Servisní píruka ATMOS CZ

2 OBSAH Obsah Otoné tlaítko (Stisknout / Otoit) Tlaítko "Komfortní teplota v místnosti" rychlého pepnutí na režim NÁVŠTVA Tlaítko "Útlumová teplota v místnosti" rychlého pepnutí na režim ABSENCE Tlaítko "Teplota TUV v denním režimu" jednorázového plnní v denním režimu Tlaítko "Provozní režim"(základní zobrazení) Režim Prázdniny (krátkodobý program) Režim Absence (krátkodobý program) Režim Návštva (krátkodobý program) Automatický režim Manuální režim Léto (Pouze ohev TUV) Režim Komfort Ekonomický režim Pohotovostní režim Tlaítko "Ekvitermní kivka" Tlaítko "Informace o systému" Ventilátor / manuální (servisní) režim Zobrazení na displeji Vstup do menu Menu DATUM Menu DATUM / par. 1 as Menu DATUM / par. 2 - Kalendání rok Menu DATUM / par. 3 - Den / msíc Menu DATUM / par. 4 - Režim pestupného asu Menu ASOVÉ PROGRAMY Menu ASOVÉ PROGRAMY / par. 1,2,3 výbr okruhu MIX 1,2 a TUV Výbr programu Výbr týdne a cyklu Programování spínacích as a teploty cyklu as zapnutí as vypnutí Teplota cyklu Programování spínacích as (Programy P2 a P3 zakázány) Menu ASOVÉ PROGRAMY / par. 4 - Znovunatení standardních program Menu ASOVÉ PROGRAMY / par. 5 - Kopírování as. program (blok) Kopírování program asu zapnutí (Dny) Vyvolání funkce kopírování (Dny) Kopírování program asu zapnutí (otopné okruhy) Vyvolání funkce kopírování (Otopné okruhy)...28 Servisní píruka ATMOS - CZ 2

3 OBSAH SDC12-31ACD Menu HYDRAULIKA Menu HYDRAULIKA - pehled parametr Regulátorem neovládaný kotel: Regulátorem ovládaný kotel: Základní pehled hydraulických schémat Menu HYDRAULIKA / par.1 Hydraulické schéma Nákresy hydraulických schémat Hydraulický píklad.1 neregulovaný kotel zapojený bez akumulaní nádrže Hydraulický píklad.3 neregulovaný kotel zapojený s akumulaní nádrží Hydraulický píkl..4 neregulovaný kotel zapojený s akum. nádrží a zón. ventilem Hydraulický píklad.9 kotel na pelety zapojený bez akumulaní nádrže Hydraulický píklad.10 kotel na pelety zapojený s akumulaní nádrží Hydraulický píklad.12 kotel na pelety zapojený s akumulaní nádrží a zón. ventilem Hydraulický píklad.17 kotel s ventilátorem, spalinovým idlem bez akum. nádrže Hydraulický píklad.19 kotel s ventilátorem, spalinovým idlem s akum. nádrží Hydraulický píklad.20 kotel s ventilátorem, spalin. idlem, zón. ventilem a akum. nádrží Menu HYDRAULIKA / par.2 výstup erpadla TUV Menu HYDRAULIKA / par.3 výstup smšovacího okruhu 1 (MIX1) Menu HYDRAULIKA / par.4 výstup smšovacího okruhu 2 (MIX2) Menu HYDRAULIKA / par.6 Variabilní výstup 1 (VA1) Menu HYDRAULIKA / par.7 Variabilní výstup 2 (VA2) Menu HYDRAULIKA / par.8 Variabilní vstup 1 (VE1) Menu HYDRAULIKA / par.9 Variabilní vstup 2 (VE2) Menu HYDRAULIKA / par.10 Variabilní vstup 3 (VE3) Menu HYDRAULIKA / par.11 Nepímá vratná kontrola Menu SYSTEM Menu SYSTEM - pehled parametr Menu SYSTEM / par. 1 - Volba jazyka Menu SYSTEM / par. 2 - asové programy Menu SYSTEM / par. 2 - Ovládací režim (MÓD) Rozdílná denní teplota jednotlivých otopných okruh Rozdílná noní teplota jednotlivých otopných okruh Oddlený provozní režim otopných okruh Menu SYSTEM / par. 4 - Léto - letní vypnutí Menu SYSTEM / par. 5 Protimrazová ochrana systému Provoz bez indikace teploty v místnosti Provoz s indikací teploty v místnosti viz. menu MIX1 / 2 par Menu SYSTEM / par. 6,7 a 8 Externí kontakt na variabilním vstupu Menu SYSTEM / par. 9 Klimatická zóna Menu SYSTEM / par. 10 Typ budovy Menu SYSTEM / par. 11 Automatický as ukonení Menu SYSTEM / par. 12 Ochrana proti zablokování Menu SYSTEM / par. 13 Zobrazení logických alarm Menu SYSTÉM / par. 14 AUTO SET Možnosti vyvolání funkce AUTO SET Automatické volání Runí volání Pehled vstup Menu SYSTÉM / par. 18 Potlaení teploty cyklu na úrovni asového programu Menu SYSTÉM / par. 19 Protimrazová ochrana cyklická Menu SYSTÉM / par. 23 Uživatelský zámek Menu SYSTÉM / par. 29 Kivka bez venkovního idla Vynulování parametr Plné vynulování Menu TUV Menu TUV - pehled parametr Menu TUV / par. 1 - Útlumová teplota TUV Menu TUV / par. 2 - Den nastavení ochrany TUV proti legionele Menu TUV / par. 3 - as ochrany TUV proti legionele Menu TUV / par. 4 - Teplota ochrany TUV proti legionele Servisní píruka ATMOS - CZ

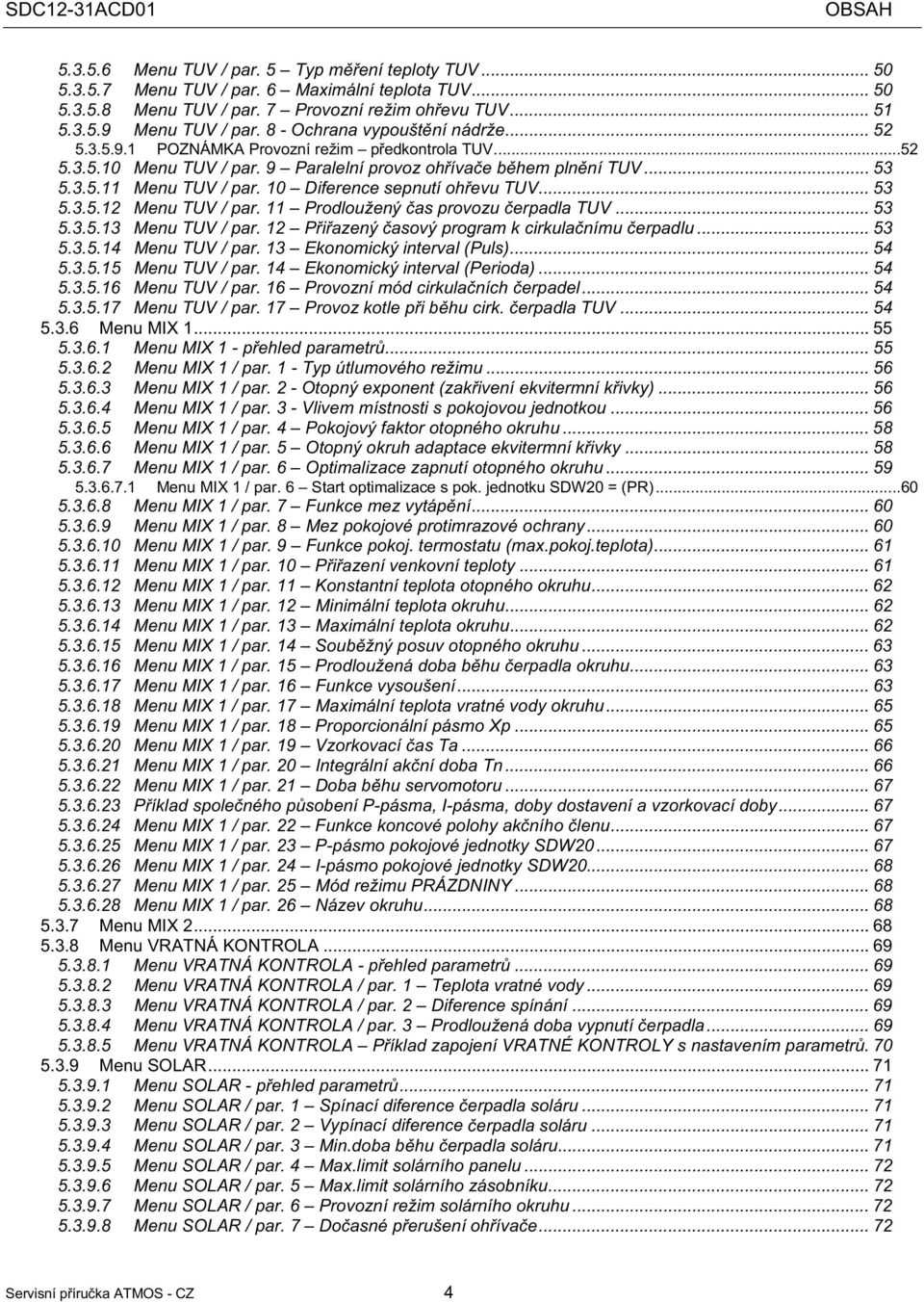

4 OBSAH Menu TUV / par. 5 Typ mení teploty TUV Menu TUV / par. 6 Maximální teplota TUV Menu TUV / par. 7 Provozní režim ohevu TUV Menu TUV / par. 8 - Ochrana vypouštní nádrže POZNÁMKA Provozní režim pedkontrola TUV Menu TUV / par. 9 Paralelní provoz ohívae bhem plnní TUV Menu TUV / par. 10 Diference sepnutí ohevu TUV Menu TUV / par. 11 Prodloužený as provozu erpadla TUV Menu TUV / par. 12 Piazený asový program k cirkulanímu erpadlu Menu TUV / par. 13 Ekonomický interval (Puls) Menu TUV / par. 14 Ekonomický interval (Perioda) Menu TUV / par. 16 Provozní mód cirkulaních erpadel Menu TUV / par. 17 Provoz kotle pi bhu cirk. erpadla TUV Menu MIX Menu MIX 1 - pehled parametr Menu MIX 1 / par. 1 - Typ útlumového režimu Menu MIX 1 / par. 2 - Otopný exponent (zakivení ekvitermní kivky) Menu MIX 1 / par. 3 - Vlivem místnosti s pokojovou jednotkou Menu MIX 1 / par. 4 Pokojový faktor otopného okruhu Menu MIX 1 / par. 5 Otopný okruh adaptace ekvitermní kivky Menu MIX 1 / par. 6 Optimalizace zapnutí otopného okruhu Menu MIX 1 / par. 6 Start optimalizace s pok. jednotku SDW20 = (PR) Menu MIX 1 / par. 7 mez vytápní Menu MIX 1 / par. 8 Mez pokojové protimrazové ochrany Menu MIX 1 / par. 9 pokoj. termostatu (max.pokoj.teplota) Menu MIX 1 / par. 10 Piazení venkovní teploty Menu MIX 1 / par. 11 Konstantní teplota otopného okruhu Menu MIX 1 / par. 12 Minimální teplota okruhu Menu MIX 1 / par. 13 Maximální teplota okruhu Menu MIX 1 / par. 14 Soubžný posuv otopného okruhu Menu MIX 1 / par. 15 Prodloužená doba bhu erpadla okruhu Menu MIX 1 / par. 16 vysoušení Menu MIX 1 / par. 17 Maximální teplota vratné vody okruhu Menu MIX 1 / par. 18 Proporcionální pásmo Xp Menu MIX 1 / par. 19 Vzorkovací as Ta Menu MIX 1 / par. 20 Integrální akní doba Tn Menu MIX 1 / par. 21 Doba bhu servomotoru Píklad spoleného psobení P-pásma, I-pásma, doby dostavení a vzorkovací doby Menu MIX 1 / par. 22 koncové polohy akního lenu Menu MIX 1 / par. 23 P-pásmo pokojové jednotky SDW Menu MIX 1 / par. 24 I-pásmo pokojové jednotky SDW Menu MIX 1 / par. 25 Mód režimu PRÁZDNINY Menu MIX 1 / par. 26 Název okruhu Menu MIX Menu VRATNÁ KONTROLA Menu VRATNÁ KONTROLA - pehled parametr Menu VRATNÁ KONTROLA / par. 1 Teplota vratné vody Menu VRATNÁ KONTROLA / par. 2 Diference spínání Menu VRATNÁ KONTROLA / par. 3 Prodloužená doba vypnutí erpadla Menu VRATNÁ KONTROLA Píklad zapojení VRATNÉ KONTROLY s nastavením parametr Menu SOLAR Menu SOLAR - pehled parametr Menu SOLAR / par. 1 Spínací diference erpadla soláru Menu SOLAR / par. 2 Vypínací diference erpadla soláru Menu SOLAR / par. 3 Min.doba bhu erpadla soláru Menu SOLAR / par. 4 Max.limit solárního panelu Menu SOLAR / par. 5 Max.limit solárního zásobníku Menu SOLAR / par. 6 Provozní režim solárního okruhu Menu SOLAR / par. 7 Doasné perušení ohívae Servisní píruka ATMOS - CZ 4

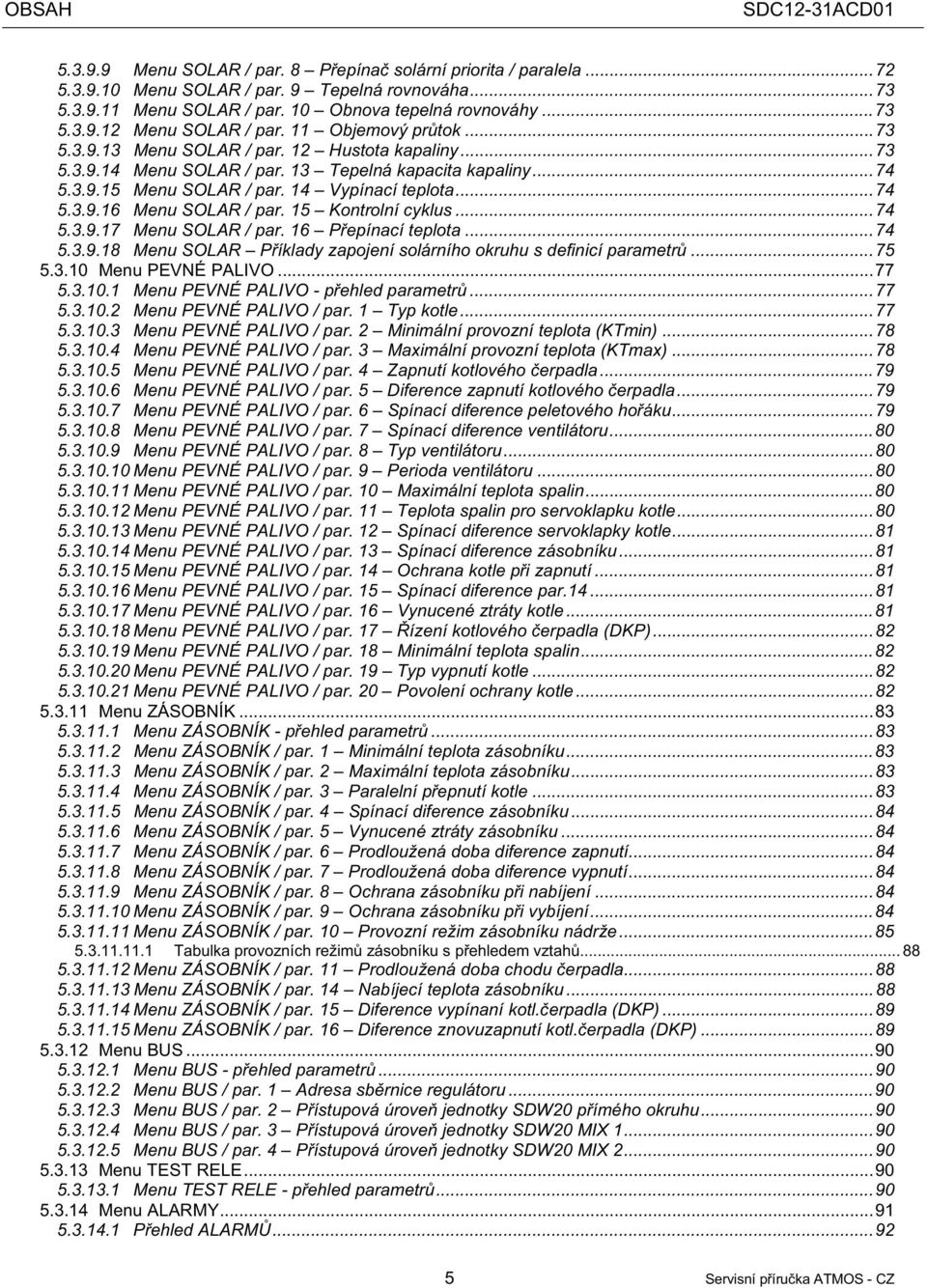

5 OBSAH SDC12-31ACD Menu SOLAR / par. 8 Pepína solární priorita / paralela Menu SOLAR / par. 9 Tepelná rovnováha Menu SOLAR / par. 10 Obnova tepelná rovnováhy Menu SOLAR / par. 11 Objemový prtok Menu SOLAR / par. 12 Hustota kapaliny Menu SOLAR / par. 13 Tepelná kapacita kapaliny Menu SOLAR / par. 14 Vypínací teplota Menu SOLAR / par. 15 Kontrolní cyklus Menu SOLAR / par. 16 Pepínací teplota Menu SOLAR Píklady zapojení solárního okruhu s definicí parametr Menu PEVNÉ PALIVO Menu PEVNÉ PALIVO - pehled parametr Menu PEVNÉ PALIVO / par. 1 Typ kotle Menu PEVNÉ PALIVO / par. 2 Minimální provozní teplota (KTmin) Menu PEVNÉ PALIVO / par. 3 Maximální provozní teplota (KTmax) Menu PEVNÉ PALIVO / par. 4 Zapnutí kotlového erpadla Menu PEVNÉ PALIVO / par. 5 Diference zapnutí kotlového erpadla Menu PEVNÉ PALIVO / par. 6 Spínací diference peletového hoáku Menu PEVNÉ PALIVO / par. 7 Spínací diference ventilátoru Menu PEVNÉ PALIVO / par. 8 Typ ventilátoru Menu PEVNÉ PALIVO / par. 9 Perioda ventilátoru Menu PEVNÉ PALIVO / par. 10 Maximální teplota spalin Menu PEVNÉ PALIVO / par. 11 Teplota spalin pro servoklapku kotle Menu PEVNÉ PALIVO / par. 12 Spínací diference servoklapky kotle Menu PEVNÉ PALIVO / par. 13 Spínací diference zásobníku Menu PEVNÉ PALIVO / par. 14 Ochrana kotle pi zapnutí Menu PEVNÉ PALIVO / par. 15 Spínací diference par Menu PEVNÉ PALIVO / par. 16 Vynucené ztráty kotle Menu PEVNÉ PALIVO / par. 17 ízení kotlového erpadla (DKP) Menu PEVNÉ PALIVO / par. 18 Minimální teplota spalin Menu PEVNÉ PALIVO / par. 19 Typ vypnutí kotle Menu PEVNÉ PALIVO / par. 20 Povolení ochrany kotle Menu ZÁSOBNÍK Menu ZÁSOBNÍK - pehled parametr Menu ZÁSOBNÍK / par. 1 Minimální teplota zásobníku Menu ZÁSOBNÍK / par. 2 Maximální teplota zásobníku Menu ZÁSOBNÍK / par. 3 Paralelní pepnutí kotle Menu ZÁSOBNÍK / par. 4 Spínací diference zásobníku Menu ZÁSOBNÍK / par. 5 Vynucené ztráty zásobníku Menu ZÁSOBNÍK / par. 6 Prodloužená doba diference zapnutí Menu ZÁSOBNÍK / par. 7 Prodloužená doba diference vypnutí Menu ZÁSOBNÍK / par. 8 Ochrana zásobníku pi nabíjení Menu ZÁSOBNÍK / par. 9 Ochrana zásobníku pi vybíjení Menu ZÁSOBNÍK / par. 10 Provozní režim zásobníku nádrže Tabulka provozních režim zásobníku s pehledem vztah Menu ZÁSOBNÍK / par. 11 Prodloužená doba chodu erpadla Menu ZÁSOBNÍK / par. 14 Nabíjecí teplota zásobníku Menu ZÁSOBNÍK / par. 15 Diference vypínaní kotl.erpadla (DKP) Menu ZÁSOBNÍK / par. 16 Diference znovuzapnutí kotl.erpadla (DKP) Menu BUS Menu BUS - pehled parametr Menu BUS / par. 1 Adresa sbrnice regulátoru Menu BUS / par. 2 Pístupová úrove jednotky SDW20 pímého okruhu Menu BUS / par. 3 Pístupová úrove jednotky SDW20 MIX Menu BUS / par. 4 Pístupová úrove jednotky SDW20 MIX Menu TEST RELE Menu TEST RELE - pehled parametr Menu ALARMY Pehled ALARM Servisní píruka ATMOS - CZ

6 OBSAH Menu KALIBRACE Menu KALIBRACE - pehled parametr Použití Podmínky pro zapnutí Neodpojujte ovládací jednotku od síového pívodu Elektrická instalace Bezpenostní naízení pro elektromagnetickou kompatibilitu (EMC) Minimální prezy kabel Maximální délka kabelu Instalace kabel Zemnní v rozvodných skíních Propojovací diagram svorkovnice SCS Popis propojení svorkovnice SCS Hydraulický píklad.1 neregulovaný kotel zapojený bez akumulaní nádrže Píklad nastavení parametr pro hydraulické schéma Hydraulický píklad.3 neregulovaný kotel zapojený do akumulaní nádrže Píklad nastavení parametr pro hydraulické schéma Hydraulický píkl..4 neregulovaný kotel zapojený s akum. nádrží a zón. ventilem Píklad nastavení parametr pro hydraulické schéma Hydraulický píklad.9 kotel na pelety zapojený bez akumulaní nádrže Píklad nastavení parametr pro hydraulické schéma Hydraulický píklad.10 kotel na pelety zapojený s akumulaní nádrží Píklad nastavení parametr pro hydraulické schéma Hydraulický píklad.12 kotel na pelety zapojený s akumulaní nádrží a zón. ventilem Píklad nastavení parametr pro hydraulické schéma Hydraulický píklad.17 kotel s ventilátorem, spalinovým idlem bez akum. nádrže Píklad nastavení parametr pro hydraulické schéma Hydraulický píklad.19 kotel s ventilátorem, spalinovým idlem s akum. nádrží Píklad nastavení parametr pro hydraulické schéma Hydraulický píklad.20 kotel s ventilátorem, spalinovým idlem, zón. ventilem a akum. nádrží Píklad nastavení parametr pro hydraulické schéma Servisní píruka ATMOS - CZ 6

7 OBSAH SDC12-31ACD Instalaní doporuení Servisní píruka ATMOS - CZ

8 1 Verze dokumentu Tato servisní píruka byla aktualizována dne 18. bezna Verze software Tuto servisní píruku lze použít pouze s verzí software V3.0. Verze softwaru, která je nainstalovaná ve vašem regulátoru se zobrazí po dobu pibližn 8 sekund po pipojení regulátoru k napájení. 3 Základní popis Ekvitermní regulátor ACD01 je naprogramovaný k ovládání kotlového a systémového okruhu dle specifických hydraulických schémat, pro správnou funkci je nutné nastavit regulátor po prvním spuštní na dané hydraulické schéma, pokud tak není provedeno, nemže regulátor otopnou soustavu ovládat správn. Tato servisní píruka slouží jako návod ke správné instalaci a nastavení regulátoru. Servisní píruka ATMOS - CZ 8

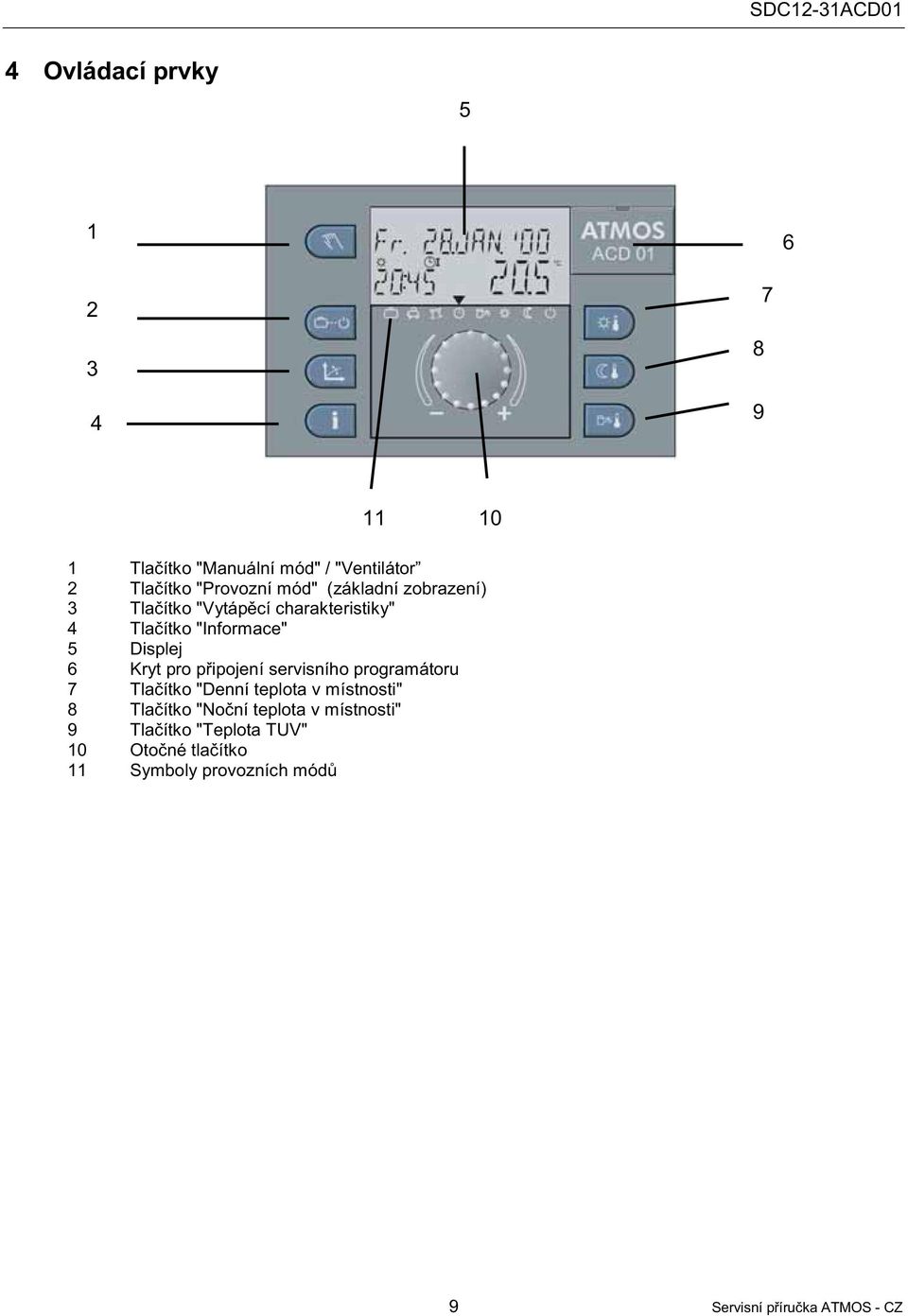

9 4 Ovládací prvky Tlaítko "Manuální mód" / "Ventilátor 2 Tlaítko "Provozní mód" (základní zobrazení) 3 Tlaítko "Vytápcí charakteristiky" 4 Tlaítko "Informace" 5 Displej 6 Kryt pro pipojení servisního programátoru 7 Tlaítko "Denní teplota v místnosti" 8 Tlaítko "Noní teplota v místnosti" 9 Tlaítko "Teplota TUV" 10 Otoné tlaítko 11 Symboly provozních mód 9 Servisní píruka ATMOS - CZ

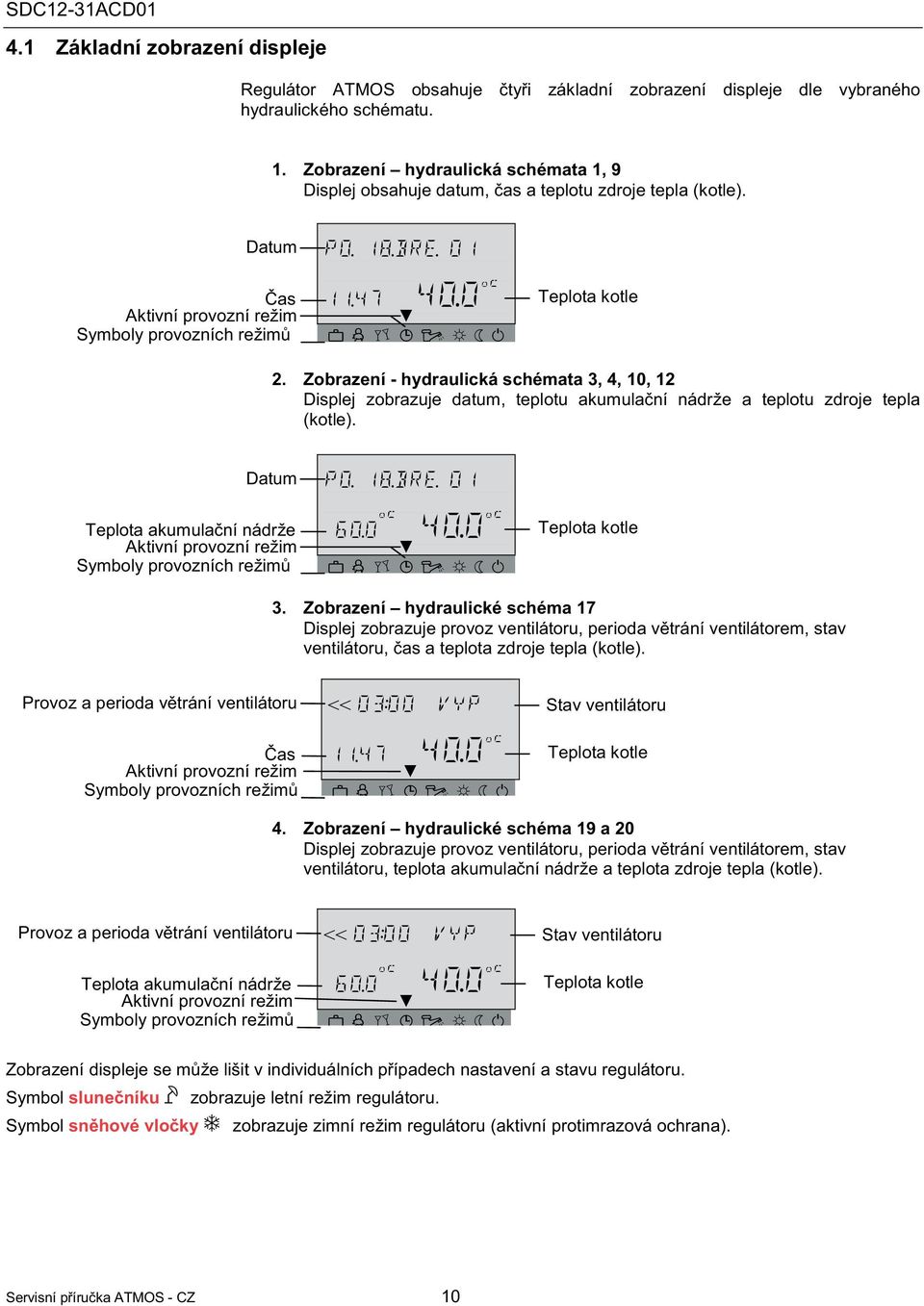

10 4.1 Základní zobrazení displeje Regulátor ATMOS obsahuje tyi základní zobrazení displeje dle vybraného hydraulického schématu. 1. Zobrazení hydraulická schémata 1, 9 Displej obsahuje datum, as a teplotu zdroje tepla (kotle). Datum as Aktivní provozní režim Symboly provozních režim Teplota kotle 2. Zobrazení - hydraulická schémata 3, 4, 10, 12 Displej zobrazuje datum, teplotu akumulaní nádrže a teplotu zdroje tepla (kotle). Datum Teplota akumulaní nádrže Aktivní provozní režim Symboly provozních režim Teplota kotle 3. Zobrazení hydraulické schéma 17 Displej zobrazuje provoz ventilátoru, perioda vtrání ventilátorem, stav ventilátoru, as a teplota zdroje tepla (kotle). Provoz a perioda vtrání ventilátoru as Aktivní provozní režim Symboly provozních režim << Stav ventilátoru Teplota kotle 4. Zobrazení hydraulické schéma 19 a 20 Displej zobrazuje provoz ventilátoru, perioda vtrání ventilátorem, stav ventilátoru, teplota akumulaní nádrže a teplota zdroje tepla (kotle). Provoz a perioda vtrání ventilátoru Teplota akumulaní nádrže Aktivní provozní režim Symboly provozních režim << Stav ventilátoru Teplota kotle Zobrazení displeje se mže lišit v individuálních pípadech nastavení a stavu regulátoru. Symbol sluneníku zobrazuje letní režim regulátoru. Symbol snhové vloky zobrazuje zimní režim regulátoru (aktivní protimrazová ochrana). Servisní píruka ATMOS - CZ 10

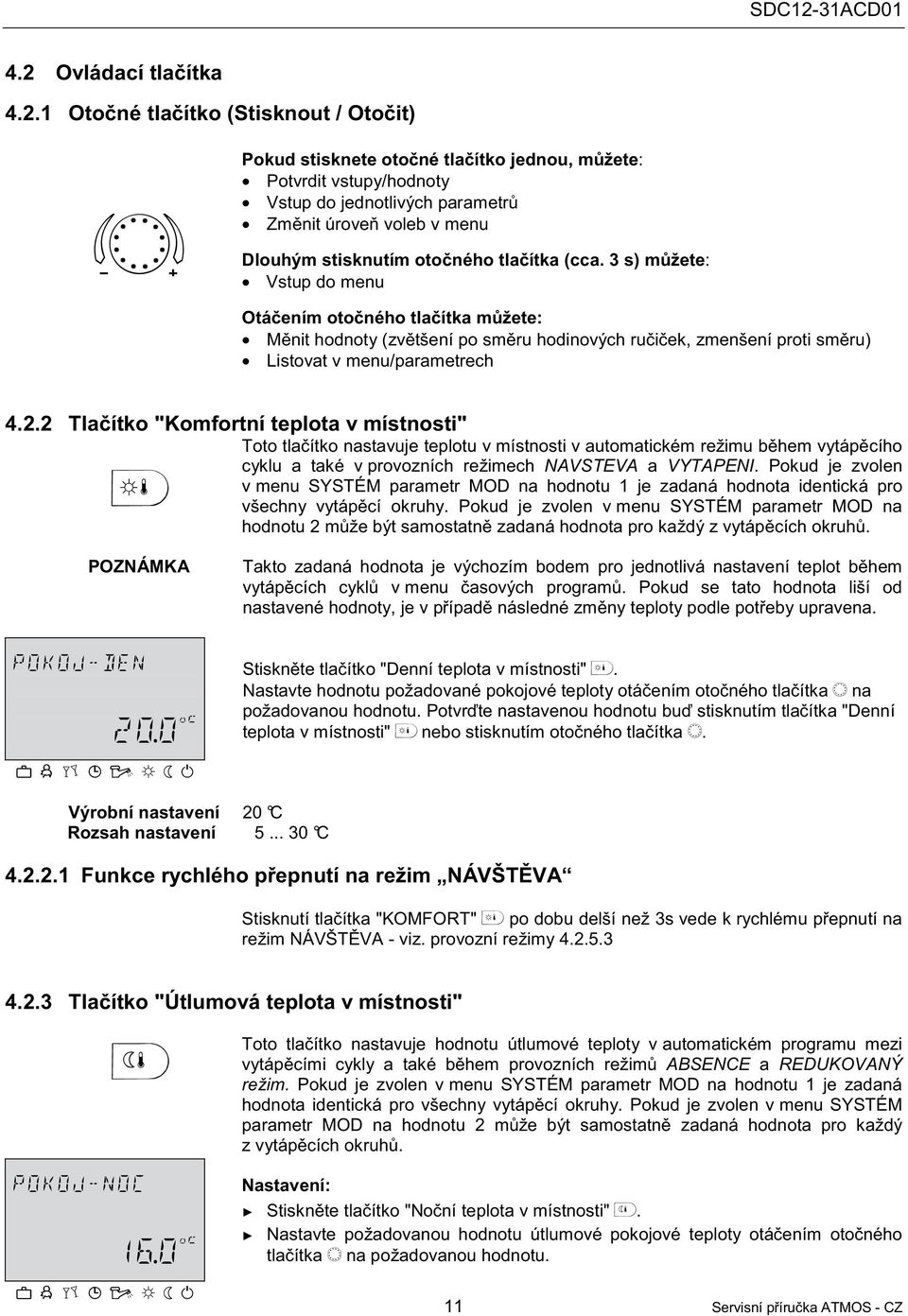

11 4.2 Ovládací tlaítka Otoné tlaítko (Stisknout / Otoit) Pokud stisknete otoné tlaítko jednou, mžete: Potvrdit vstupy/hodnoty Vstup do jednotlivých parametr Zmnit úrove voleb v menu Dlouhým stisknutím otoného tlaítka (cca. 3 s) mžete: Vstup do menu Otáením otoného tlaítka mžete: Mnit hodnoty (zvtšení po smru hodinových ruiek, zmenšení proti smru) Listovat v menu/parametrech Tlaítko "Komfortní teplota v místnosti" Toto tlaítko nastavuje teplotu v místnosti v automatickém režimu bhem vytápcího cyklu a také v provozních režimech NAVSTEVA a VYTAPENI. Pokud je zvolen v menu SYSTÉM parametr MOD na hodnotu 1 je zadaná hodnota identická pro všechny vytápcí okruhy. Pokud je zvolen v menu SYSTÉM parametr MOD na hodnotu 2 mže být samostatn zadaná hodnota pro každý z vytápcích okruh. Nastavení: POZNÁMKA Takto zadaná hodnota je výchozím bodem pro jednotlivá nastavení teplot bhem vytápcích cykl v menu asových program. Pokud se tato hodnota liší od nastavené hodnoty, je v pípad následné zmny teploty podle poteby upravena. Stisknte tlaítko "Denní teplota v místnosti". Nastavte hodnotu požadované pokojové teploty otáením otoného tlaítka na požadovanou hodnotu. Potvrte nastavenou hodnotu bu stisknutím tlaítka "Denní teplota v místnosti" nebo stisknutím otoného tlaítka. Výrobní nastavení 20 C C rychlého pepnutí na režim NÁVŠTVA Stisknutí tlaítka "KOMFORT" po dobu delší než 3s vede k rychlému pepnutí na režim NÁVŠTVA - viz. provozní režimy Tlaítko "Útlumová teplota v místnosti" Toto tlaítko nastavuje hodnotu útlumové teploty v automatickém programu mezi vytápcími cykly a také bhem provozních režim ABSENCE a REDUKOVANÝ režim. Pokud je zvolen v menu SYSTÉM parametr MOD na hodnotu 1 je zadaná hodnota identická pro všechny vytápcí okruhy. Pokud je zvolen v menu SYSTÉM parametr MOD na hodnotu 2 mže být samostatn zadaná hodnota pro každý z vytápcích okruh. Nastavení: Stisknte tlaítko "Noní teplota v místnosti". Nastavte požadovanou hodnotu útlumové pokojové teploty otáením otoného tlaítka na požadovanou hodnotu. 11 Servisní píruka ATMOS - CZ

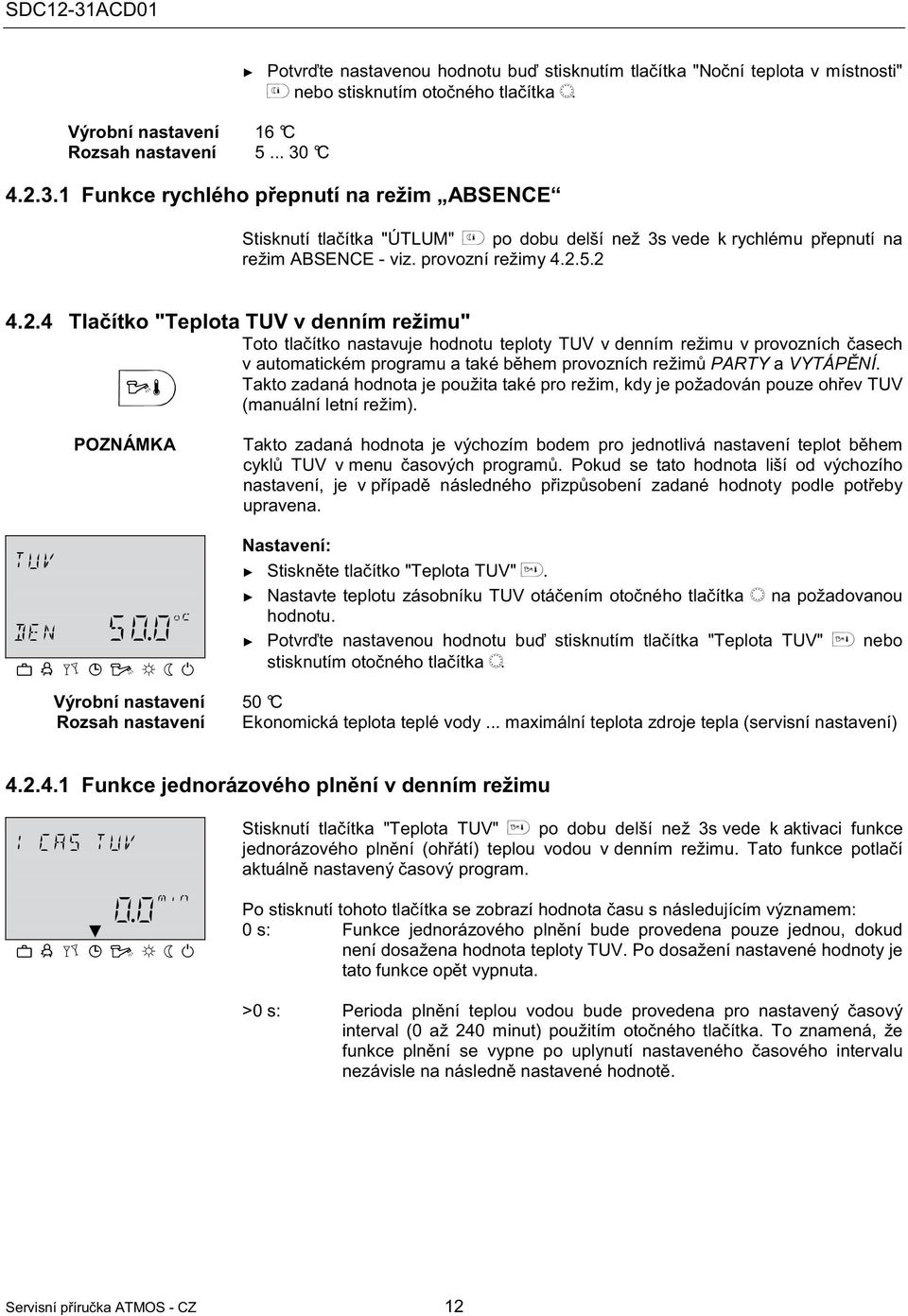

12 Potvrte nastavenou hodnotu bu stisknutím tlaítka "Noní teplota v místnosti" nebo stisknutím otoného tlaítka Výrobní nastavení 16 C C rychlého pepnutí na režim ABSENCE Stisknutí tlaítka "ÚTLUM" po dobu delší než 3s vede k rychlému pepnutí na režim ABSENCE - viz. provozní režimy Tlaítko "Teplota TUV v denním režimu" Toto tlaítko nastavuje hodnotu teploty TUV v denním režimu v provozních asech v automatickém programu a také bhem provozních režim PARTY a VYTÁPNÍ. POZNÁMKA Takto zadaná hodnota je použita také pro režim, kdy je požadován pouze ohev TUV (manuální letní režim). Takto zadaná hodnota je výchozím bodem pro jednotlivá nastavení teplot bhem cykl TUV v menu asových program. Pokud se tato hodnota liší od výchozího nastavení, je v pípad následného pizpsobení zadané hodnoty podle poteby upravena. Nastavení: Stisknte tlaítko "Teplota TUV". Nastavte teplotu zásobníku TUV otáením otoného tlaítka na požadovanou hodnotu. Potvrte nastavenou hodnotu bu stisknutím tlaítka "Teplota TUV" nebo stisknutím otoného tlaítka Výrobní nastavení 50 C Ekonomická teplota teplé vody... maximální teplota zdroje tepla (servisní nastavení) jednorázového plnní v denním režimu Stisknutí tlaítka "Teplota TUV" po dobu delší než 3s vede k aktivaci funkce jednorázového plnní (ohátí) teplou vodou v denním režimu. Tato funkce potlaí aktuáln nastavený asový program. Po stisknutí tohoto tlaítka se zobrazí hodnota asu s následujícím významem: 0 s: jednorázového plnní bude provedena pouze jednou, dokud není dosažena hodnota teploty TUV. Po dosažení nastavené hodnoty je tato funkce opt vypnuta. >0 s: Perioda plnní teplou vodou bude provedena pro nastavený asový interval (0 až 240 minut) použitím otoného tlaítka. To znamená, že funkce plnní se vypne po uplynutí nastaveného asového intervalu nezávisle na následn nastavené hodnot. Servisní píruka ATMOS - CZ 12

13 4.2.5 Tlaítko "Provozní režim"(základní zobrazení) Toto tlaítko nastavuje požadovaný provozní režim. Provozní režim se objeví ve form textu a zárove na spodní stran displeje kurzor ukazuje symbol provozního režimu. Pokud je zvolen v menu SYSTÉM parametr MOD = 1, je zadaná hodnota identická pro všechny vytápcí okruhy. Pokud je zvolen v menu SYSTÉM parametr MOD = 2, bude zadána hodnota pro každý okruh zvláš. Pehled ovládacích režim Šipka na symbolu Program Zobrazení režimu Nastavení Prázdniny Datum návratu z prázdnin Absence as návratu Návštva Konec návštvy asové programy Automatický 1 (2, 3) Léto Teplota TUV Režim stálého vytápní Komfortní teplota Stálý omezený režim Útlumová teplota Stálý pohotovostní režim 13 Servisní píruka ATMOS - CZ

14 Návrat do základního zobrazení Nastavení: Stisknte tlaítko Nastavte šipku na spodní stran displeje otoením do polohy požadovaného provozního režimu. Potvrte nastavení stisknutím tlaítka "Provozní režim" nebo otoného tlaítka. V pípad krátkodobých provozních režim (Prázdniny, Absence, Party) nastavte požadovanou hodnotu otáením otoného tlaítka a potvrte nastavenou hodnotu postupem uvedeným výše. Stisknutím tlaítka po dobu pibližn 3 sekundy Režim Prázdniny (krátkodobý program) Pomocí tohoto režimu lze vypnout vytápní a ohev teplé vody pro domácnost po celou dobu trvání prázdnin. Protimrazová ochrana zstane aktivována. Použití Ovládání v rež. Prázdniny Nastavení Ukonení režimu Prázdniny Výrobní nastavení Dlouhá nepítomnost bhem otopné sezóny. Pokud jsou venkovní teploty nižší než teplota protimrazové ochrany, jsou vytápcí okruhy bez nástnných modul SDW ovládány na zadanou pokojovou teplotu 3 C, s nástnnými moduly SDW jsou ovládány na jejich individuáln nastavenou protimrazovou mez (viz parametr 8 smšovacího okruhu: pokojová mez protimrazové ochrany). viz. tlaítko Provozní režim. Probíhající režim Prázdniny mže být pi dívjším návratu perušen. Jednoduše stisknte tlaítko "Provozní režim" a nastavte na automatický režim. Aktuální datum Aktuální datum... Aktuální datum dní Zobrazení Aktivní režim Prázdniny se objeví na displeji v základním zobrazení s oznaením datumu návratu Režim Absence (krátkodobý program) Použití Nastavení Ukonení režimu Absence Pomocí tohoto režimu lze doasn vypnout vytápní po dobu krátké nepítomnosti. Bhem doby nepítomnosti jsou všechny vytápcí okruhy ovládány v souladu se specifikovanou teplotou v místnosti. Po uplynutí nastaveného asu se vytápcí okruhy automaticky vrátí do provozního režimu, který byl aktivní ped nastavením režimu Absence. Krátkodobé programy jako Party (Návštva) nebo Prázdniny jsou v tomto režimu vynechány. Krátkodobá nepítomnost bhem otopné sezóny viz. tlaítko Pracovní režim Probíhající režim Absence mže být pi dívjším návratu perušen. Jednoduše stisknte tlaítko "Provozní režim" a nastavte na automatický režim. 0,5 hodiny hodin, P1 (P2, P3) Zobrazení Aktivní režim Absence se objeví na displeji v základním zobrazení s oznaením asu návratu. Servisní píruka ATMOS - CZ 14

15 Režim Návštva (krátkodobý program) Tento program nabízí jednorázové okamžité vytopení všech otopných okruh až do pednastaveného asu a peskoí zcela nebo ásten nadcházející nebo již aktivní redukovaný cyklus. Po uplynutí nastaveného asu se vytápcí okruhy automaticky vrátí do provozního režimu, který byl aktivní ped nastavením režimu Návštva. Krátkodobé programy jako Absence nebo Prázdniny jsou v tomto režimu vynechány. Použití Jednorázové neplánované prodloužení doby vytápní a nebo okamžité vytápní bhem redukovaného režimu. Nastavení viz. tlaítko Provozní režim Ukonení režimu Návštva Probíhající režim Návštva mže být pi dívjším návratu perušen. Jednoduše stisknte tlaítko "Provozní režim" a nastavte na automatický režim. 0,5 hodiny hodin, P1 (P2, P3) Zobrazení Aktivní režim Návštva se objeví na displeji v základním zobrazení s oznaením doby trvání oslavy Automatický režim V automatickém režimu jsou k dispozici automatické asové programy s rznou dobou vytápní. Standardní asové programy nastavené z výroby lze podle poteby pepsat vlastním nastavením as spínání. Podle poteby lze použít až ti rzné spínací programy. Všechny ti automatické programy obsahují pro každý den v týdnu až ti vytápcí cykly na okruh s vlastním asem zapnutí, asem vypnutí a teplotou cyklu. POZNÁMKA Nastavení Zobrazení Automatické programy P2 nebo P3 mohou být zvoleny pouze pokud byly povoleny v menu Systém (Parametr 2 as Program = P1-P3). Pokud nejsou povoleny, je aktivní pouze program P1. viz. tlaítko Pracovní režimy" Povolit programy P2 - P3 (rozšíení na tí týdenní asové programy) Menu Systém - as.. Program = P1-P3 Aktivní automatický program se objeví v základním zobrazení s aktuálním asem a datumem. Pokud byly povoleny automatické programy P2 a P3, v závislosti na zvoleném programu je vložen odpovídající symbol,, nebo Zakázat/Povolit P2-P3 Zakázat programy P2 P3 (aktivní jedno týdenní asový program) Menu Systém - as.. Program = P Manuální režim Léto (Pouze ohev TUV) 15 Servisní píruka ATMOS - CZ

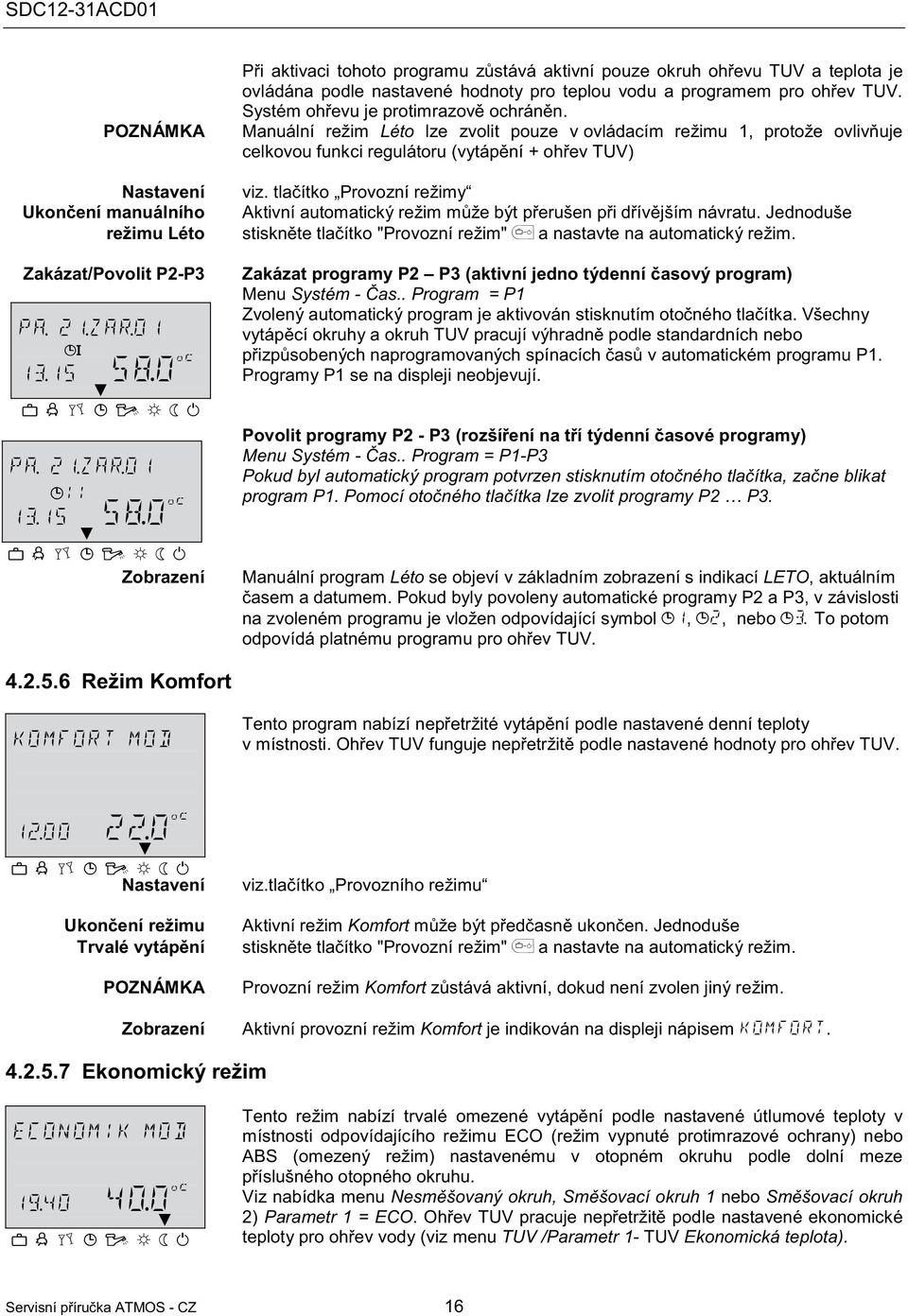

16 POZNÁMKA Nastavení Ukonení manuálního režimu Léto Zakázat/Povolit P2-P3 Zobrazení Pi aktivaci tohoto programu zstává aktivní pouze okruh ohevu TUV a teplota je ovládána podle nastavené hodnoty pro teplou vodu a programem pro ohev TUV. Systém ohevu je protimrazov ochránn. Manuální režim Léto lze zvolit pouze v ovládacím režimu 1, protože ovlivuje celkovou funkci regulátoru (vytápní + ohev TUV) viz. tlaítko Provozní režimy Aktivní automatický režim mže být perušen pi dívjším návratu. Jednoduše stisknte tlaítko "Provozní režim" a nastavte na automatický režim. Zakázat programy P2 P3 (aktivní jedno týdenní asový program) Menu Systém - as.. Program = P1 Zvolený automatický program je aktivován stisknutím otoného tlaítka. Všechny vytápcí okruhy a okruh TUV pracují výhradn podle standardních nebo pizpsobených naprogramovaných spínacích as v automatickém programu P1. Programy P1 se na displeji neobjevují. Povolit programy P2 - P3 (rozšíení na tí týdenní asové programy) Menu Systém - as.. Program = P1-P3 Pokud byl automatický program potvrzen stisknutím otoného tlaítka, zane blikat program P1. Pomocí otoného tlaítka lze zvolit programy P2 P3. Manuální program Léto se objeví v základním zobrazení s indikací LETO, aktuálním asem a datumem. Pokud byly povoleny automatické programy P2 a P3, v závislosti na zvoleném programu je vložen odpovídající symbol,, nebo To potom odpovídá platnému programu pro ohev TUV Režim Komfort Nastavení Ukonení režimu Trvalé vytápní POZNÁMKA Zobrazení Tento program nabízí nepetržité vytápní podle nastavené denní teploty v místnosti. Ohev TUV funguje nepetržit podle nastavené hodnoty pro ohev TUV. viz.tlaítko Provozního režimu Aktivní režim Komfort mže být pedasn ukonen. Jednoduše stisknte tlaítko "Provozní režim" a nastavte na automatický režim. Provozní režim Komfort zstává aktivní, dokud není zvolen jiný režim. Aktivní provozní režim Komfort je indikován na displeji nápisem Ekonomický režim Tento režim nabízí trvalé omezené vytápní podle nastavené útlumové teploty v místnosti odpovídajícího režimu ECO (režim vypnuté protimrazové ochrany) nebo ABS (omezený režim) nastavenému v otopném okruhu podle dolní meze píslušného otopného okruhu. Viz nabídka menu Nesmšovaný okruh, Smšovací okruh 1 nebo Smšovací okruh 2) Parametr 1 = ECO. Ohev TUV pracuje nepetržit podle nastavené ekonomické teploty pro ohev vody (viz menu TUV /Parametr 1- TUV Ekonomická teplota). Servisní píruka ATMOS - CZ 16

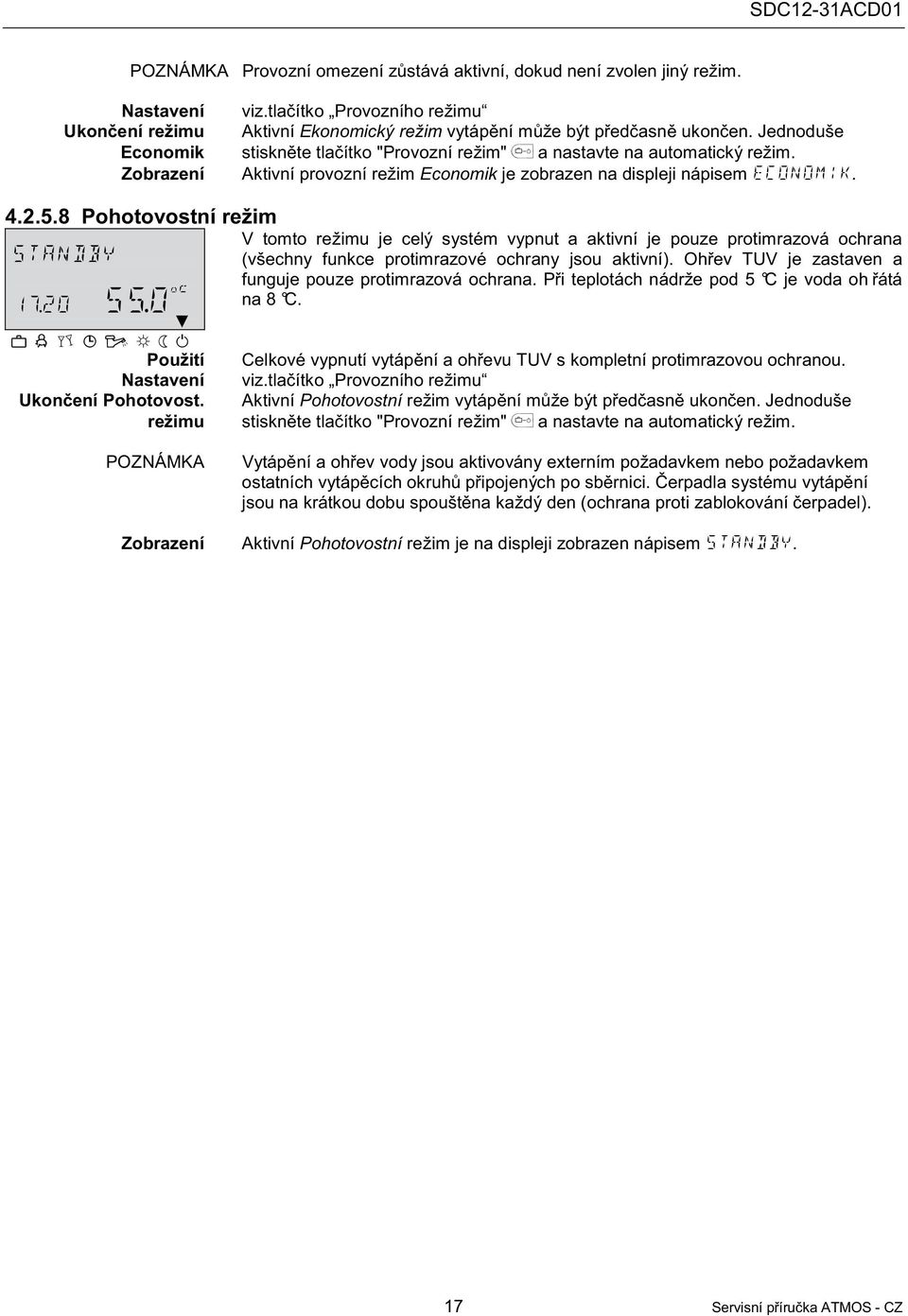

17 POZNÁMKA Provozní omezení zstává aktivní, dokud není zvolen jiný režim. Nastavení Ukonení režimu Economik Zobrazení viz.tlaítko Provozního režimu Aktivní Ekonomický režim vytápní mže být pedasn ukonen. Jednoduše stisknte tlaítko "Provozní režim" a nastavte na automatický režim. Aktivní provozní režim Economik je zobrazen na displeji nápisem Pohotovostní režim Použití Nastavení Ukonení Pohotovost. režimu V tomto režimu je celý systém vypnut a aktivní je pouze protimrazová ochrana (všechny funkce protimrazové ochrany jsou aktivní). Ohev TUV je zastaven a funguje pouze protimrazová ochrana. Pi teplotách nádrže pod 5 C je voda oh átá na 8 C. Celkové vypnutí vytápní a ohevu TUV s kompletní protimrazovou ochranou. viz.tlaítko Provozního režimu Aktivní Pohotovostní režim vytápní mže být pedasn ukonen. Jednoduše stisknte tlaítko "Provozní režim" a nastavte na automatický režim. POZNÁMKA Zobrazení Vytápní a ohev vody jsou aktivovány externím požadavkem nebo požadavkem ostatních vytápcích okruh pipojených po sbrnici. erpadla systému vytápní jsou na krátkou dobu spouštna každý den (ochrana proti zablokování erpadel). Aktivní Pohotovostní režim je na displeji zobrazen nápisem. 17 Servisní píruka ATMOS - CZ

18 4.2.6 Tlaítko "Ekvitermní kivka" Toto tlaítko umožuje nastavit vytápcí charakteristiku pro otopné okruhy v systému a jedná se o nastavení ekvitermní kivky dle charakteru budovy (hrubé nastavení). K nastavení zakivení kivky Sklon ekvitermní charakteristiky popisuje vztah mezi zmnou teploty systému a zmnou venkovní teploty. V pípad rozmrných vytápcích ploch, nap. systému podlahového vytápní, je ekvitermní kivka mén strmá v porovnání s malými vytápcími plochami (nap. otopná tlesa). Nastavená hodnota se vztahuje k nejnižší venkovní teplot na základ výpotu potebného ohevu. Prtoná teplota kotle ( 0 C) T room ( 0 C) Venkovní teplota ( 0 C) UPOZORNNÍ Protože kivka definuje prtonou teplotu do systému podle venkovní teploty, která se bhem topného období poád mní, je pravdpodobné, že se kivka nenastaví pesn napoprvé, tzn. hodnota kivky se musí dodaten upravovat, upravení hodnoty kivky je poteba provádt vždy po delší dob a po malých hodnotách a pesn sledovat vývoj teplot 0, ,5 Nastavení: Stisknte tlaítko "Ekvitermní kivka". Otáením tlaítka a vyberte požadovaný vytápcí okruh (pokud jsou další). Potvrte volbu stisknutím otoného tlaítka. Zmte blikající hodnotu a potvrte stisknutím. Pro návrat do základního zobrazení stisknte tlaítko "Ekvitermní kivka". Výrobní nastavení Smšovací otopný okruh 1 (MIX-1): = 1,00 Smšovací otopný okruh 2 (MIX-2): = 1,00 Servisní píruka ATMOS - CZ 18

19 4.2.7 Tlaítko "Informace o systému" POZNÁMKA Stisknutím tlaítka "Informace" a otáením otoného tlaítka lze zjistit všechny informace o systému. První údaj vždy odpovídá venkovní teplot. Otáením tlaítka po smru hodinových ruiek se objeví teploty systému a stav poítadla a spoteby; otáením tlaítka proti smru hodinových ruiek se objeví provozní stavy pipojených systémových komponent. Toto tlaítko umožuje návrat z urité úrovn menu o jeden ád zpt. Zobrazené informace závisí na instalovaných komponentech a ídicích cyklech. Runí opuštní zobrazení: Do základního zobrazení se lze vrátit kdykoliv, stisknutím tlaítka. Systémové teploty; stavy poítadla apod. jsou vyvolávána postupn otáením tlaítka po smru hodinových ruiek Zobrazení teplot hodnota vpravo (velké íslice) na displeji udává aktuální hodnotu - hodnota vlevo (malé íslice) na displeji udává požad. nebo vypotenou hodnotu (Stisknutím ) Informace Zobrazení Podmínka zobrazení Poznámky Venkovní teplota (1) Venkovní teplota (1) Teplota kotle Prmrná hodnota/ Aktuální hodnota Min./max. venkovní teplota Nastavená hodnota/ aktuální hodnota Venkovní idlo pipojeno Žádná indikace chyb Venkovní idlo pipojeno Žádná indikace chyb idlo WF/KF pipojeno Žádná indikace chyb Min./max. za posledních 24 hodin Externí blokace hoáku kotle ZAP/VYP Vnjší kontakt pipojen k VE-1, VE-2 nebo VE-3 pouze kotel na pelety Teplota spalin Teplota TUV Požadavek ohevu pes spínací kontakt (VE-1) Požadavek ohevu pes spínací kontakt (VE-2) Požadavek ohevu pes spínací kontakt (VE-3) Teplota vody MIX1 Aktuální hodnota Nastavená hodnota/ aktuální hodnota Variabilní vstup nastaven jako AGF Kotel na tuhá paliva s ventilátorem idlo TUV pipojeno Pipojení pouze na Variabilní vstup VE-1 ZAP/VYP VE 1 nastaven Vnjší kontakt pipojen ke vstupu promnné VE-1 ZAP/VYP VE 2 nastaven Vnjší kontakt pipojen ke vstupu promnné VE-2 ZAP/VYP VE 3 nastaven Vnjší kontakt pipojen ke vstupu promnné VE-3 Nastavená hodnota/ aktuální hodnota Pokud je použit smšovací okruh 1 Teplota vody MIX2 Nastavená hodnota/ aktuální hodnota Pokud je použit smšovací okruh 2 Teplota v místnosti MIX1 Teplota v místnosti MIX2 termostatu MIX1 termostatu MIX2 Teplota zásobníku horní Teplota zásobníku spodní Nastavená hodnota/ aktuální hodnota Pokud je použit smšovací okruh 1 Nastavená hodnota/ aktuální hodnota Pokud je použit smšovací okruh 2 THERMOSTAT MIX-1 ZAP/VYP Pokud je termostatická funkce THERMOSTAT MIX-2 ZAP/VYP Pokud je termostatická funkce Nastavená hodnota/ aktuální hodnota Senzor pipojen a VE nakonfigurován Nastavená hodnota/ Senzor pipojen a KSPF aktuální hodnota nakonfigurován požadovaná teplota v místnosti / aktuální teplota v místnosti Smšovací okruh 1 požadovaná teplota v místnosti / aktuální teplota v místnosti Smšovací okruh 2 Pokud je použit zásobník (akumulaní nádrž) Pokud je použit kotel na pelety nebo nap. solár 19 Servisní píruka ATMOS - CZ

20 Informace Zobrazení Podmínka zobrazení Poznámky Provozní stav (St. 1) ventilátoru (FAN) a stav volitelného výstupu 1 a stav volitelného výstupu 2 Provozní hodiny kotlového erpadla Testovací teplota pro micí úely Provozní režim externí pepínací modem Pokud je ízen kotel Definovaný variabilní výstup Definovaný variabilní výstup Senzor pipojen a VE nakonfigurován VE nakonfigurován jako externí pepínací modem Pouze pokud je typ kotle 4, tzn. s idlem spalin Informace o funkci spínacím stavu VA1 Informace o funkci spínacím stavu VA2 Informace o provozních hodinách erpadla kotle na pevná paliva Nezávislá testovací teplota pipojená ke vstupu promnné VE-1, VE-2 nebo VE-3 Provozní režimy závislé na pepnutí modemu: AUTO (automatické) STBY (pohotovostní), HEAT (vytápní), RED (omezený). Teplota solárního vytápní VO1/2 nastaven jako erpadlo solárního panelu Aktuální tepelná kapacita solárního systému v kw Zisk solárního ohevu VO1/2 nastaven jako erpadlo solárního panelu Celková tepelná kapacita solárního systému v kwh Poet rozbh erpadla solárního panelu VO1/2 nastaven jako erpadlo solárního panelu Informace o potu rozbh plnicího erpadla solárního systému Provozní hodiny erpadla solárního panelu VO1/2 nastaven jako erpadlo solárního panelu Informace o potu rozbh plnicího erpadla solárního systému. Senzor nádrže zásobníku BU 1 pipojen ke vstupu promnné 1 nebo 2, obsazený vstup již nelze zvolit Provozní stav TUV Provozní stav smšovacího okruhu 1 Pokud je pipojeno idlo TUV Pokud je pipojen smšovací okruh 1 Provozní režimy: Návštva, auto, letní vytápní, omezené vytápní, komfort. asový program: P1(P2,P3) režim: den, omez., ekonom. / Stav erpadla ohevu Provozní režimy: Prázdniny, Absence, Návštva, auto, letní vytápní, omezené vytápní, pohotovostní asový program: P1(P2,P3) režim: den, omez., ekonom. / Stav erpadla okruhu Provozní stav pohonu MIX-1 Pokud je pipojen smšovací okruh 1 Smšovací ventil 1 otevírá / zavírá nebo stojí Provozní stav smšovacího okruhu 2 Pokud je pipojen smšovací okruh 2 Provozní režimy: Prázdniny, Absence, Návštva, auto, letní vytápní, omezené vytápní, pohotovostní asový program: P1(P2,P3) režim: den, omez., ekonom. / Stav erpadel okruhu Provozní stav pohonu MIX-1 Pokud je pipojen smšovací okruh 2 Smšovací ventil 2 otevírá / zavírá nebo stojí Nastavení asu pro automat. návrat Pokud je stisknuto tlaítko "Informace" po dobu cca 3s objeví se parametr CAS NAVRATU. Tento parametr uruje as pro samoinný návrat do základního zobrazení. Výrobní nastavení VYP, min VYP Poslední zobrazená informace zstává na displeji min Automatické opuštní informaní úrovn po specifikované dob, nastavitelné s krokem 0,5 min. VYP Servisní píruka ATMOS - CZ 20

21 4.2.8 Ventilátor / manuální (servisní) režim Tlaítko "Manuální režim / Režim ventilátoru slouží k ovládání ventilátoru kotle, pokud je nadefinován typ kotle 4 (hydraulický píklad.17, 19 a 20) 1 Ventilátor ovládá provoz kotle podle teploty vody a spalin. Podle typu ventilátoru (tlakový nebo odtahový) se liší zpsob ovládání, tzn. odtahový se nechá zapnutý pi otevírání dvíek kotle, tlakový ventilátor se musí vypnout stiskem tlaítka ped otevením dvíek. Typ ventilátoru, teplotu vypnutí, diferenci apod. nastaví INSTALATER pi definování parametr, výchozí nastavený typ ventilátoru je odtahový. V pípad odtahového ventilátoru je manuální chod ventilátoru pouze v pípad roztápní nebo ištní kotle, pi normálním provozu kotle je ventilátor vypnut až pi dosažení provozní teploty, tzn. chod je zcela automatický a je ízen regulátorem. Pokud je poteba spustit ventilátor v pípad dosažené provozní teploty, stiskem tlaítka se aktivuje perioda ventilace, která je zobrazena na displeji odpoítáváním nastavené periody do 00:00, pokud by dosáhl kotel kritické teploty, dojde k vynucenému vypnutí ventilátoru. Provoz s tlakovým ventilátorem se liší od odtahového pouze v tom, že se musí vypnout ped otevením dvíek ( stisknutím tlaítka ), opt se na displeji zobrazí odpoet periody ventilace, po jejím skonení se ventilátor vrátí do normálního automatického provozu. Pi roztápní kotle, tzn. pi teplot spalin pod minimální hodnotou, se po skonení periody ventilace automaticky aktivuje režim 60 minutové doby sepnutého ventilátoru, jako podpora pro rozhoení spalin z kotle Zobrazení na displeji Vyhasnutý kotel Start kotle stisknout tlaítko Priority pro dobu bhu ventilátoru: Priorita 1: Bezpenostní funkce ventilátor vypne vždy pi kritické teplot kotle Priorita 2: Manuální ovládání ventilátoru pi zatápní nebo ištní kotle Priorita 3: Automatický režim pi provozu kotle [DV šipky na displeji blikají] ekání na stisknutí tlaítka Teplota spalin je pod minimální hodnotou ( kotel vyhasnutý ) [DV šipky na displeji jsou pevn zobrazené] Odpoítávání periody vtrání Stisknutí tlaítka zastaví asova a ventilátor. Normální provoz kotle ( v pípad poteby stisknout tlaítko pro vypnutí tlakového ventilátoru ) [JEDNA šipka = 60min, DV šipky = normál. provoz] ekání na stisknutí tlaítka Teplota spalin je nad minimální hodnotou (kotel hoí) Poznámka: Pokud je nechtn stisknuto tlaítko, provoz ventilátoru mže být opt aktivován dalším stisknutím tlaítka. V pípad, že je tlaítko stisknuto bhem normálního provozu (po vypršení Ta), budou doby Ta a Tb opt aktivovány. 2 Použití Ukonení funkce 2 Pidržením tlaítka na dobu 3 sekundy bude spuštn manuální servisní režim. Manuální režim slouží k servisním úelm. Manuální provoz ventilátoru lze ukonit kdykoliv stisk. tlaítka "Provozní režim ". 21 Servisní píruka ATMOS - CZ

22 5 Menu s parametry regulátoru Ekvitermní regulátor ATMOS ACD01 obsahuje menu, ve kterých jsou uloženy hodnoty parametr sloužících pro nastavování a funkci regulátoru. Parametry jsou udávány v rzných jednotkách nebo výrazech píslušných pro specifické funkce. 5.1 Výbr menu Vstup do menu Regulátor obsahuje menu s parametry, které se liší podle rzných typ kotl ATMOS, hydraulických zapojení a pipojených zaízení. Pro vstup do menu musí být otoné tlaítko stisknuto po dobu alespo 3 s. Menu s parametry vždy zaíná s nabídkou asových program, všechny ostatní nabídky lze zvolit otáením tlaítka. Pro vstup do požadované nabídky stisknte otoné tlaítko, pro vstup do parametru stisknte otoné tlaítko. 5.2 Vstup do vyšší pístupové úrovn menu (INSTALATER/OEM) Zadání kódu: Po zadání technického kódu lze umožnit zobrazení dalších možností nastavení v menu. Souasným podržením tlaítek a více jak 3sek, se zobrazí požadavek na tymístný kód Otoným tlaítkem se postupn nastaví od první do poslední blikající íslice na píslušnou hodnotu (nejdíve bliká první íslice, po potvrzení bliká druhá íslice atd.) Servisní píruka ATMOS - CZ 22

23 Ovládání SDC / DHC Pehled menu regulátoru ACD01 23 Servisní píruka ATMOS - CZ

24 5.3.1 Menu DATUM V menu Datum-as je možno zvolit následující parametry: Menu DATUM / par. 1 as - nastavení aktuálního asu Menu DATUM / par. 2 - Kalendání rok - nastavení aktuálního roku Menu DATUM / par. 3 - Den / msíc - nastavení aktuálního dne v msíci Menu DATUM / par. 4 - Režim pestupného asu - automatické pepínání mezi letním / zimním asem Zmna Ukonení Všechny výše uvedené hodnoty jsou pednastaveny z výroby a není poteba je mnit. Vnitní pedprogramovaný kalendá umožuje automatickou zmnu asu z letního na zimní a naopak. V pípad poteby lze tuto funkci vypnout. Aktuální den v týdnu PO až NE je automaticky odvozen z kalendáového data. Vyberte menu stisknutím otoného tlaítka. V menu Datum as vyberte požadovaný parametr (as, rok, den-msíc) otáením tlaítka. Stisknte otoný voli a zmte hodnotu otáením tlaítka. Zadanou hodnotu potvrte stisknutím otoného tlaítka. Podle poteby popsaným postupem zmte a potvrte i ostatní parametry kalendáe otáením tlaítka. Pro ukonení a návrat do základního zobrazení stisknte tlaítko "Provozní režim" Menu ASOVÉ PROGRAMY V tomto menu lze nastavit individuální asové programy pro vytápní a ohev teplé vody pro domácnost. Standardní továrn pednastavený program P1 (také P2 a P3, pokud jsou povoleny) pro každý vytápcí okruh lze pepsat vlastními hodnotami nastavení spínacích as a hodnot teploty. To je zejména výhodné pi tvorb specifických, periodicky se opakujících osobních vytápcích program (nap. práce na smny atd.). Pro programování spínacích as jsou k dispozici max. 3 vytápcí cykly (P1-P3) s vlastními asy sepnutí a vypnutí pro každý den v týdnu. Každý vytápcí cyklus lze kombinovat také s voln volitelnou hodnotou nastavení teploty. DLEŽITÉ! Standardní programy nejsou ztraceny, pokud jsou pepsány vlastním nastavením. Vlastní programy jsou po novém natení standardních program smazány. Ukonení Pro ukonení a návrat do zákl. zobrazení stisknte tlaítko "Provozní režim" Menu ASOVÉ PROGRAMY / par. 1,2,3 výbr okruhu MIX 1,2 a TUV Po vstupu do spínacího menu lze vybrat pomocí otoného tlaítka požadovaný parametr - otopný okruh, a to v následujícím poadí: - Smšovací otopný okruh 1 (MIX-1) - Smšovací otopný okruh 2 (MIX-2) - Okruh teplé vody pro domácnost (TUV) Pístup k vybranému okruhu je proveden stisknutím otoného tlaítka Výbr programu Pokud jsou povoleny asové programy P2 a P3 (viz menu Systém / as.. program = P1 P3), objeví se nabídka výbru programu. Servisní píruka ATMOS CZ 24

25 Pokud nejsou povoleny spínací programy P2 a P3 (viz menu Systém / Parametr 2- as.. program = P1 P3), nabídka výbru programu je automaticky vynechána Výbr týdne a cyklu Po výbru programu se objeví první cyklus prvního dne v týdnu (PO-1) a odpovídající sekce zane blikat v horní lišt asu. Ostatní cykly lze zvolit otáením tlaítka po smru hodinových ruiek v poadí podle cykl a dne v týdnu (nap. Po-1, Po-2, Po-3, Út-1, Út- 2, Út-3, atd.), zatímco po nastavení jsou zvoleny otáením tlaítka proti smru hodinových ruiek a potvrzeny stisknutím otoného tlaítka Programování spínacích as a teploty cyklu as zapnutí Zaátek vytápní, nebo se zapnutou optimalizací: zaátek údržby Po zvolení dne v týdnu a odpovídajícího cyklu zane blikat na displeji píslušný as zapnutí a lze jej bezprostedn nastavit otoným tlaítkem. asový sloupec v horní ásti displeje poskytuje pehled všech naprogramovaných cykl mezi 00:00 a 24:00 zvoleného dne v týdnu. DLEŽITÁ POZNÁMKA - as zapnutí nelze nastavit díve než as vypnutí pedchozího cyklu (pokud je nastaven) a ne díve než v 0:00 zvoleného dne v týdnu. - Pokud je provedeno nastavení asu zapnutí, odpovídající asový údaj ve sloupci vlevo se zmní. - Pokud nastane kolize mezi asem zapnutí a asem vypnutí, odpovídající cyklus je smazán. Následující cyklus (pokud je k dispozici) automaticky nahradí smazaný cyklus. - Pi následném zadávání dívjšího cyklu je nutno odpovídající den v týdnu peprogramovat. - Blikající as zapnutí je získán stisknutím otoného tlaítka as vypnutí Konec vytápní, nebo se zapnutou optimalizací: konec údržby Po dosažení asu zapnutí zane na displeji blikat odpovídající as vypnutí a lze jej bezprostedn nastavit pomocí otoného tlaítka. asový sloupec v hodní ásti displeje poskytuje pehled všech naprogramovaných cykl mezi 00:00 a 24:00 zvoleného dne v týdnu. DLEŽITÁ POZNÁMKA - as vypnutí nelze nastavit pozdji než as zapnutí následujícího cyklu (pokud je nastaven). - Pokud je provedeno nastavení asu vypnutí, odpovídající asový údaj ve sloupci vpravo se zmní. - Pokud nastane kolize mezi asem vypnutí a asem zapnutí, odpovídající cyklus je smazán. Následující cyklus (pokud je k dispozici) automaticky nahradí smazaný cyklus. - Pi následném zadávání dívjšího cyklu je nutno odpovídající den v týdnu peprogramovat. - Blikající as vypnutí je získán stisknutím otoného tlaítka Teplota cyklu Po dosažení asu vypnutí zane na displeji blikat odpovídající teplota cyklu a lze ji bezprostedn nastavit pomocí otoného tlaítka. V pípad otopných okruh se zobrazená teplota cyklu vždy vztahuje k požadované teplot v místnosti, zatímco v pípad okruhu ohevu TUV se vztahuje k požadované normální teplot TUV ve zvoleném cyklu. - Blikající teplota cyklu je získána stisknutím otoného tlaítka. Souasn zane blikat na displeji poslední cyklus k vyvolání a mže být zkontrolován. Další cykly lze následn volit pímo v následujícím poadí: AS ZAPNUTÍ AS VYPNUTÍ TEPLOTA CYKLU. 25 Servisní píruka ATMOS - CZ

26 Programování spínacích as (Programy P2 a P3 zakázány) Po zvolení menu na úrovni parametr se objeví funkce programování asu. ZÁKLADNÍ ZOBRAZENÍ stisknte na. 3 s MENU VÝBR Návrat: stisknte na 3 s.. AS KALENDÁ ASOVÉ PROGRAMY Systémové parametry MIX1 atd. stisknte Návrat: stisknte na 3 s.. Vytápcí okruh zvolte MIX 1 MIX 2 TUV STANDARD Kopírování okruh stisknte Návrat: stisknte na 3 s.. Den & cyklus zvolte PO otopný cyklus 1 PO Otopný cyklus 2 PO Otopný cyklus 3 UT Otopný cyklus 1 ST. CT. PA. SO. NE poslední otopný cyklus Kopírování dn stisknte Návrat: stisknte na 3 s.. as zapnutí Zmte Zaátek vytápní stisknte Návrat: stisknte na 3 s.. as vypnutí Zmte Konec vytápní Návrat stisknte Návrat: stisknte na 3 s.. Teplota Zmte NASTAVENÍ TEPLOTY stisknte Návrat do základního zobrazení stisknutím tlaítka. Standardní asový program P1 Standardní asový program (P1) pro vytápní a ohev teplé vody Otopný okruh Den Zpsob vytápní od do Automatická funkce vytápní a ohevu teplé vody Pro každý den v týdnu Okruh ohevu teplé vody Smšovací okruh 1/2 Po Ne Po Ne 5:00 22:00 6:00 22:00 V pípad povolení P1-P3 mže být asový program nakonfigurován dle následujících tabulek. Standardní program P1 Standardní program P2 Standardní Program P3 Otopný okruh Den Zpsob vytápní od do Otopný okruh Den Zpsob vytápní od do Otopný okruh Den Zpsob vytápní od do Okruh ohevu teplé vody Po Ne 5:00 22:00 Okruh ohevu teplé vody Po t Pá So Ne 5:00-8:00 15:30-22:00 5:00-8:00 12:30-22:00 6:00-23:00 Okruh ohevu teplé vody Po Pá So Ne 6:00 18:00 omezený Smšovací okruh ½ Po. Ne 6:00 22:00 Smšovací okruh 1/2 Po t Pá So Ne 6:00-8:00 16:00-22:00 6:00-8:00 13:00-22:00 7:00-23:00 Smšovací okruh 1/2 Po Pá So Ne 7:00 18:00 omezený Servisní píruka ATMOS CZ 26

27 Menu ASOVÉ PROGRAMY / par. 4 - Znovunatení standardních program Pizpsobené asové programy P1, P2 nebo P3 lze v pípad poteby pepsat standardními asovými spínacími programy P1, P2 nebo P3. Po vstupu do menu spínacích program musí být zvolena funkce STANDARDNÍ AS (STANDARD CAS.) v otopném cyklu. Po potvrzení otoným tlaítkem zane na displeji blikat okruh, jehož nastavení se má pepsat standardním (MIX-1, MIX-2, VŠE).(ALL) Pokud jsou povoleny automatické programy P1, P2 a P3 (viz menu Systém Parametr - as.. Program = P1-3), lze vybrat požadovaný spínací program P1, P2 nebo P3 okruhu, jehož nastavení má být pepsáno standardním. Pokud nejsou povoleny, výbr programu je vynechán. Reset UPOZORNNÍ Obnovení pvodních hodnot nastává souasn se stiskem otoného tlaítka po dobu cca 5 sekund, dokud se na displeji neobjeví informace. Reset je potvrzen zprávou KOPIROVANI OK. STANDARDNÍ AS je v pípad poteby volána znovu pi nahrazení ostatních okruh jejich píslušnými standardními programy. Nastavením VŠE budou všechny otopné okruhy a okruhy ohevu TUV týkající se zvoleného programu pepsány jejich standardními spínacími asy. Po pepsání jsou všechny pizpsobené asové programy nenávratn ztraceny a je nutné je vytvoit znovu. Návrat do základního zobrazení je možný stisknutím tlaítka výbru programu Menu ASOVÉ PROGRAMY / par. 5 - Kopírování as. program (blok) Kopírování program asu zapnutí (Dny) Programování blok nabízí kopírování as zapnutí a teplot cykl dne v týdnu, který si vyberete: 1 specifický den v týdnu (Po, Út, St,..., Ne) 2 všechny pracovní dny (Po až Pá) 3 víkend (So až Ne) 4 celý týden (Po až Ne) Vyvolání funkce kopírování (Dny) Zdrojový den Cílový den POZNÁMKA Po zvolení funkce kopírování lze stisknutím otoného tlaítka vybrat zdrojový den, který chcete kopírovat (Po až Pá). Na displeji se objeví píslušný automatický program P1 (P2, P3) zdrojového dne se symbolem hodin a indexem programu. Po zvolení zdrojového dne stisknutím otoného tlaítka zane na displeji blikat cílový den následující po zdrojovém dni. Pomocí otoného tlaítka mžete vybrat: - jednotlivé následující zdrojové dny (Po Pá) - všechny dny v týdnu (1-7) jako týdenní blok; - všechny pracovní dny (1-5) jako blok pracovních dn; - víkend (6-7) jako víkendový blok; a potvrdit stiskem otoného tlaítka. kopírování je ukonena potvrzovací zprávou. Po potvrzení se automaticky po stisku otoného tlaítka objeví jeden po druhém další cílové dny. Ty mohou být podle poteby zvoleny nebo vynechány. Návrat do základního zobrazení je možný stisknutím tlaítka výbru programu. Kopírovat lze pouze kompletní dny s nastavením cykl, teplot a odpovídajících program. 27 Servisní píruka ATMOS - CZ
