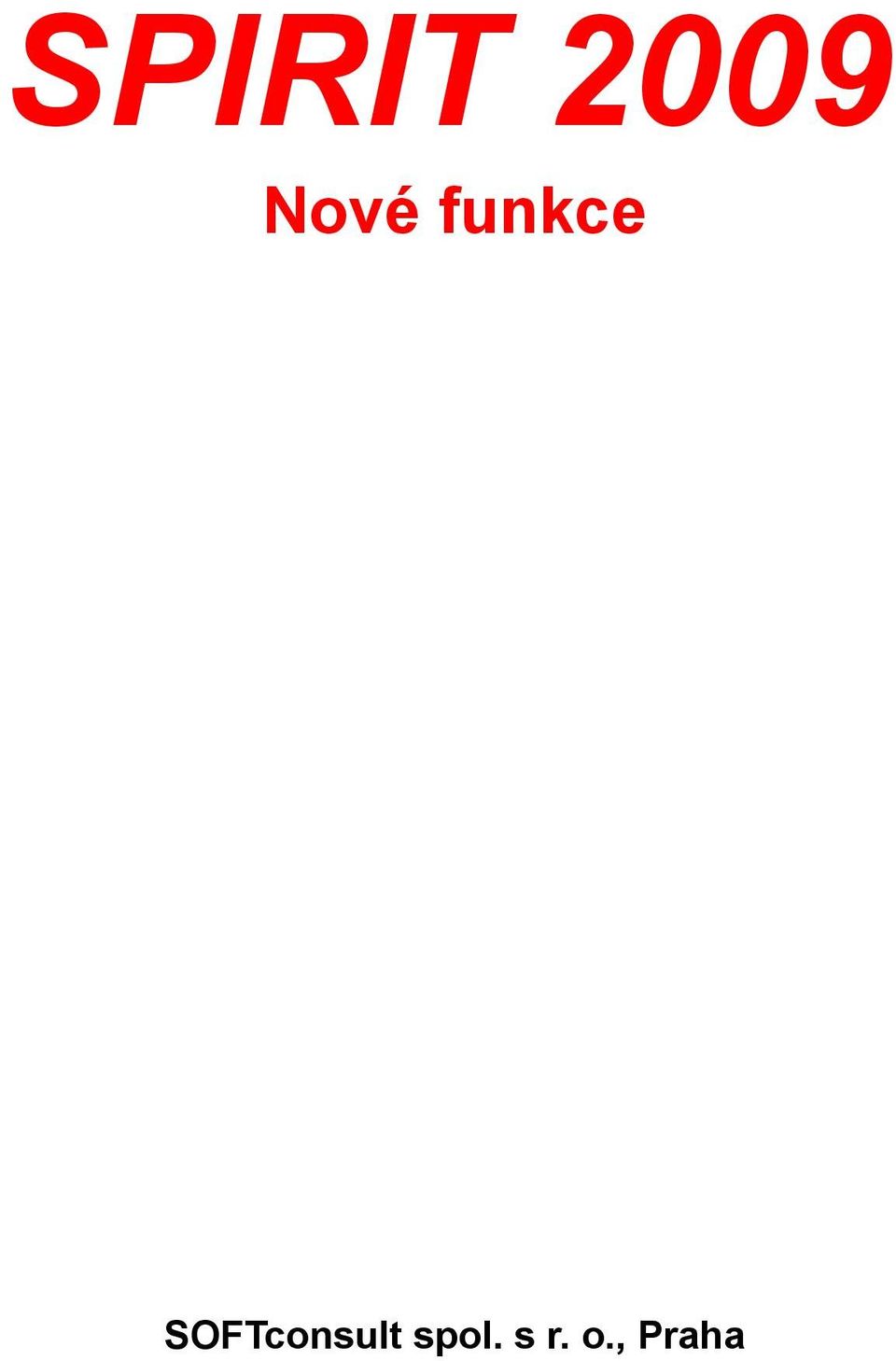

1 SPIRIT 2009 Nové funkce SOFTconsult spol. s r. o., Praha

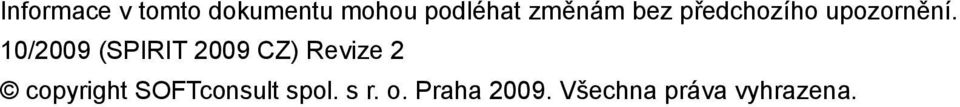

2 Informace v tomto dokumentu mohou podléhat změnám bez předchozího upozornění. 10/2009 (SPIRIT 2009 CZ) Revize 2 copyright SOFTconsult spol. s r. o. Praha Všechna práva vyhrazena.

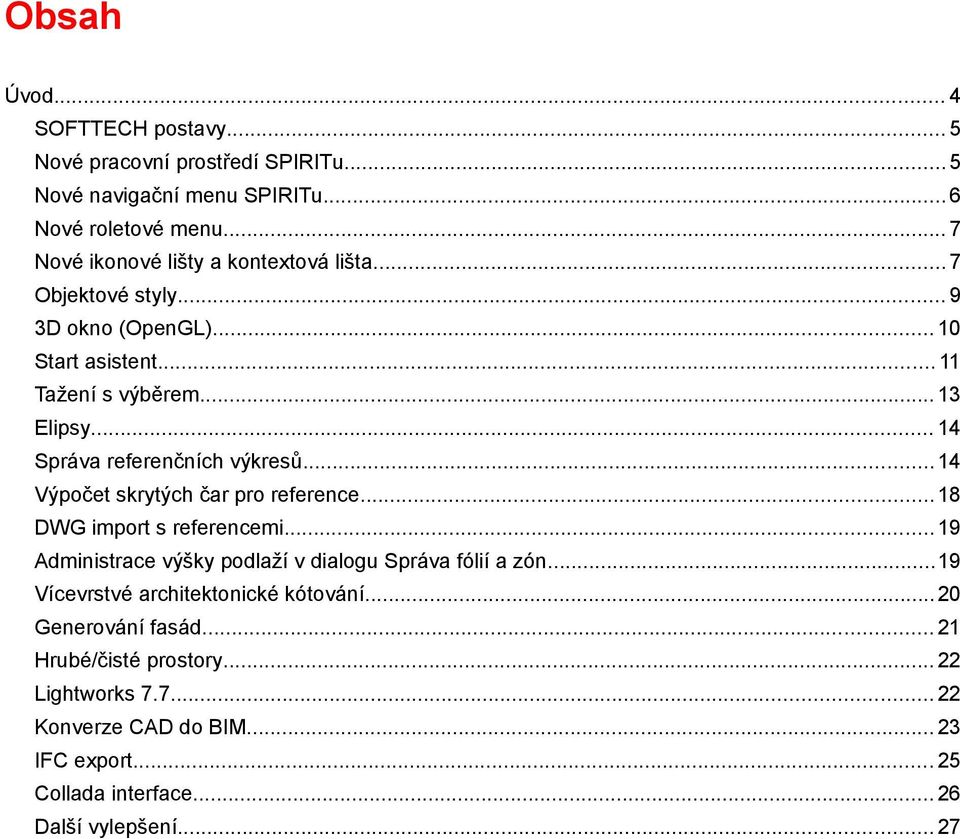

3 Obsah Úvod... 4 SOFTTECH postavy... 5 Nové pracovní prostředí SPIRITu...5 Nové navigační menu SPIRITu...6 Nové roletové menu... 7 Nové ikonové lišty a kontextová lišta...7 Objektové styly D okno (OpenGL) Start asistent Tažení s výběrem Elipsy Správa referenčních výkresů...14 Výpočet skrytých čar pro reference...18 DWG import s referencemi...19 Administrace výšky podlaží v dialogu Správa fólií a zón...19 Vícevrstvé architektonické kótování...20 Generování fasád Hrubé/čisté prostory Lightworks Konverze CAD do BIM IFC export Collada interface Další vylepšení... 27

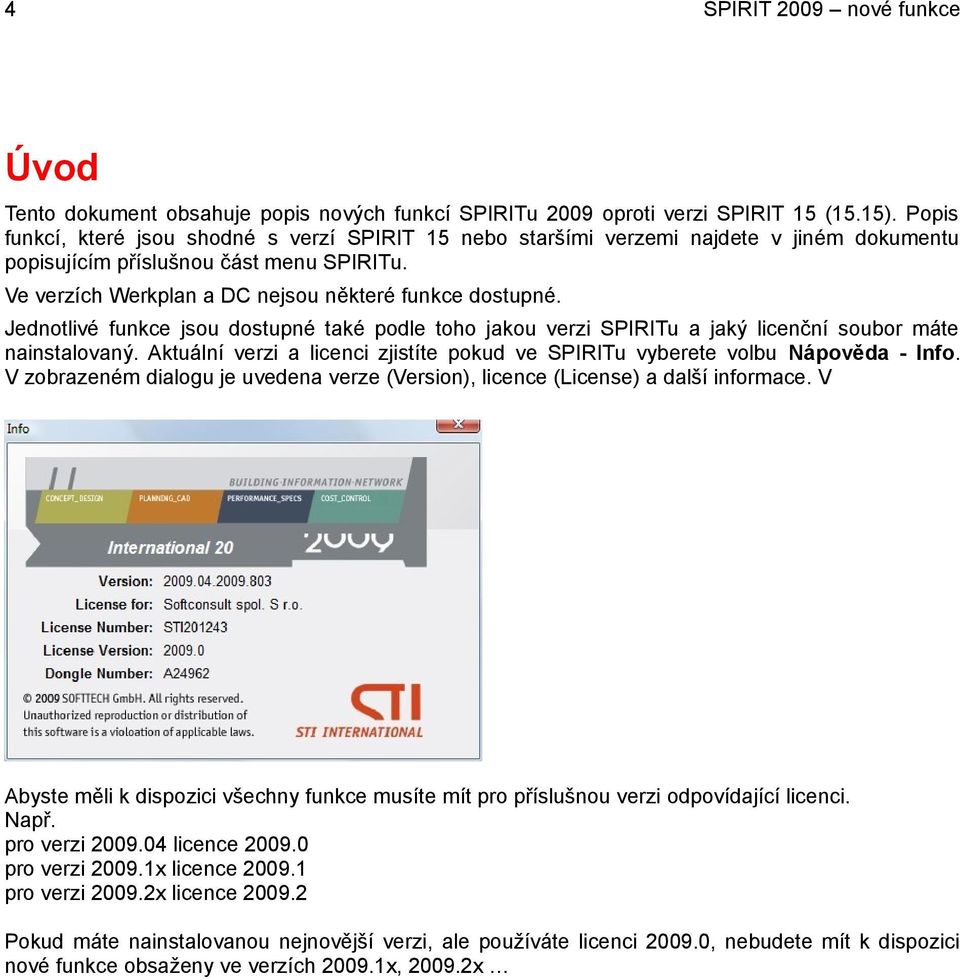

4 4 SPIRIT 2009 nové funkce Úvod Tento dokument obsahuje popis nových funkcí SPIRITu 2009 oproti verzi SPIRIT 15 (15.15). Popis funkcí, které jsou shodné s verzí SPIRIT 15 nebo staršími verzemi najdete v jiném dokumentu popisujícím příslušnou část menu SPIRITu. Ve verzích Werkplan a DC nejsou některé funkce dostupné. Jednotlivé funkce jsou dostupné také podle toho jakou verzi SPIRITu a jaký licenční soubor máte nainstalovaný. Aktuální verzi a licenci zjistíte pokud ve SPIRITu vyberete volbu Nápověda - Info. V zobrazeném dialogu je uvedena verze (Version), licence (License) a další informace. V Abyste měli k dispozici všechny funkce musíte mít pro příslušnou verzi odpovídající licenci. Např. pro verzi licence pro verzi x licence pro verzi x licence Pokud máte nainstalovanou nejnovější verzi, ale používáte licenci , nebudete mít k dispozici nové funkce obsaženy ve verzích x, x

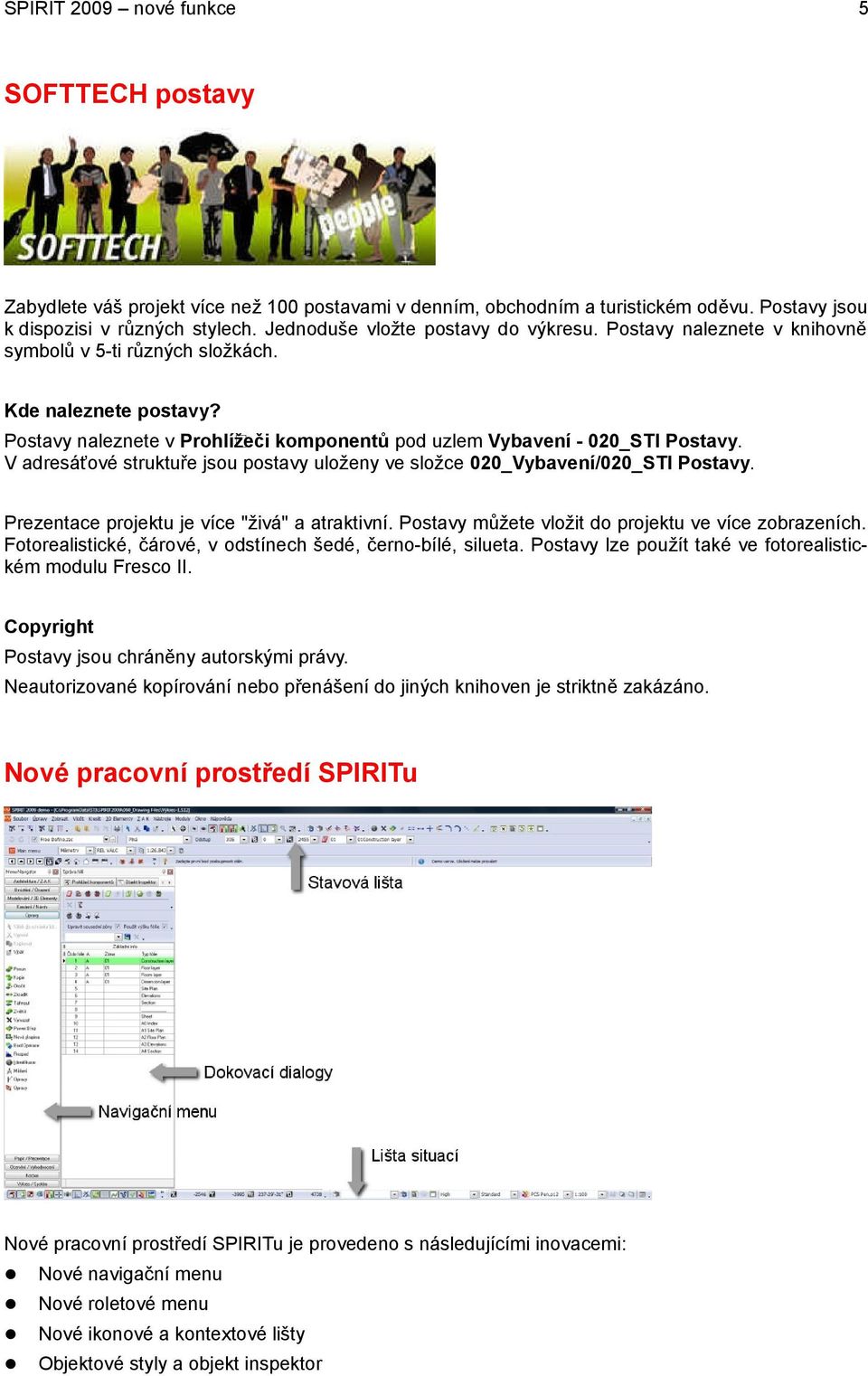

5 SPIRIT 2009 nové funkce 5 SOFTTECH postavy Zabydlete váš projekt více než 100 postavami v denním, obchodním a turistickém oděvu. Postavy jsou k dispozisi v různých stylech. Jednoduše vložte postavy do výkresu. Postavy naleznete v knihovně symbolů v 5-ti různých složkách. Kde naleznete postavy? Postavy naleznete v Prohlížeči komponentů pod uzlem Vybavení - 020_STI Postavy. V adresáťové struktuře jsou postavy uloženy ve složce 020_Vybavení/020_STI Postavy. Prezentace projektu je více "živá" a atraktivní. Postavy můžete vložit do projektu ve více zobrazeních. Fotorealistické, čárové, v odstínech šedé, černo-bílé, silueta. Postavy lze použít také ve fotorealistickém modulu Fresco II. Copyright Postavy jsou chráněny autorskými právy. Neautorizované kopírování nebo přenášení do jiných knihoven je striktně zakázáno. Nové pracovní prostředí SPIRITu Nové pracovní prostředí SPIRITu je provedeno s následujícími inovacemi: Nové navigační menu Nové roletové menu Nové ikonové a kontextové lišty Objektové styly a objekt inspektor

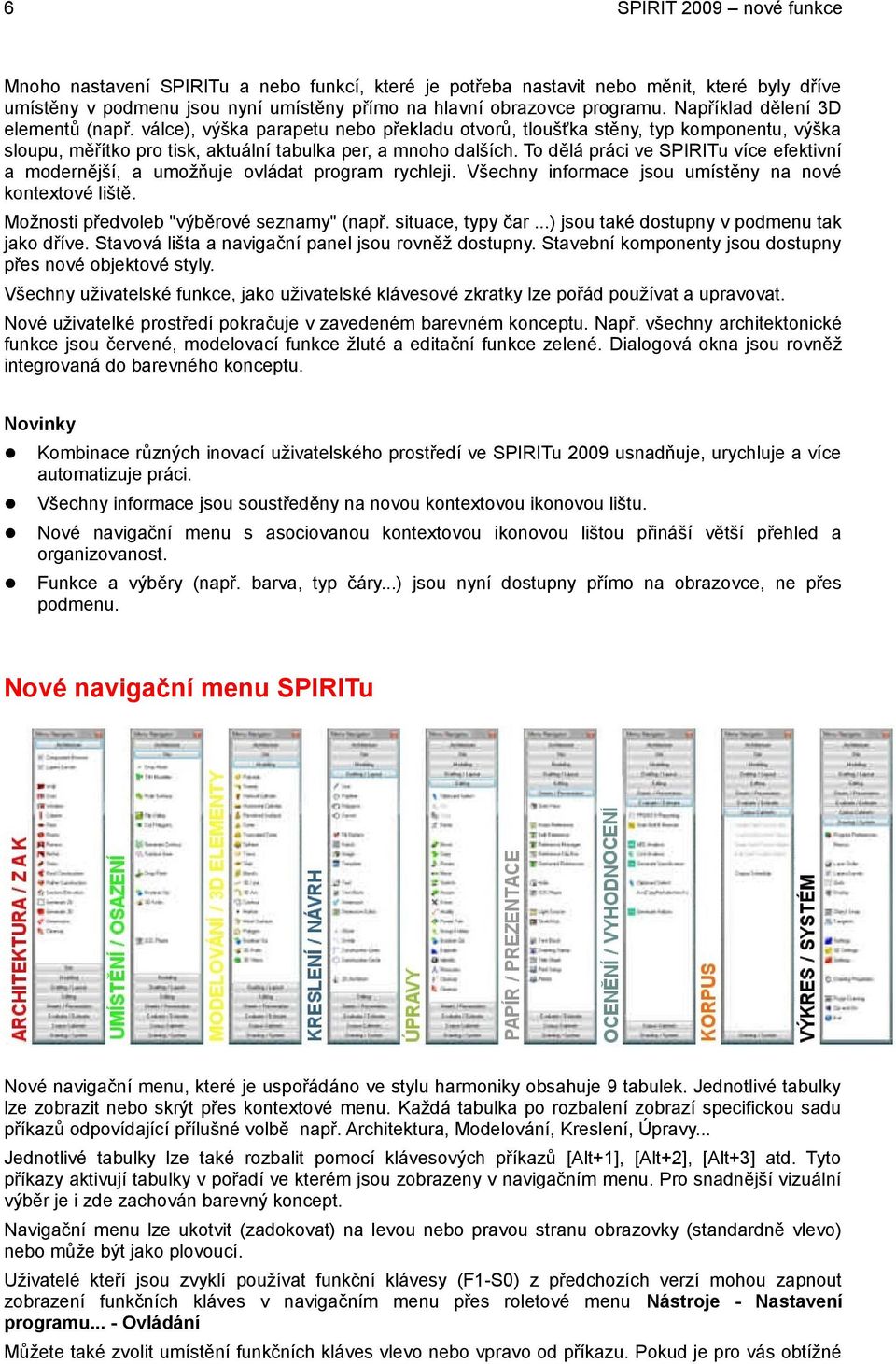

6 6 SPIRIT 2009 nové funkce Mnoho nastavení SPIRITu a nebo funkcí, které je potřeba nastavit nebo měnit, které byly dříve umístěny v podmenu jsou nyní umístěny přímo na hlavní obrazovce programu. Například dělení 3D elementů (např. válce), výška parapetu nebo překladu otvorů, tloušťka stěny, typ komponentu, výška sloupu, měřítko pro tisk, aktuální tabulka per, a mnoho dalších. To dělá práci ve SPIRITu více efektivní a modernější, a umožňuje ovládat program rychleji. Všechny informace jsou umístěny na nové kontextové liště. Možnosti předvoleb "výběrové seznamy" (např. situace, typy čar...) jsou také dostupny v podmenu tak jako dříve. Stavová lišta a navigační panel jsou rovněž dostupny. Stavební komponenty jsou dostupny přes nové objektové styly. Všechny uživatelské funkce, jako uživatelské klávesové zkratky lze pořád používat a upravovat. Nové uživatelké prostředí pokračuje v zavedeném barevném konceptu. Např. všechny architektonické funkce jsou červené, modelovací funkce žluté a editační funkce zelené. Dialogová okna jsou rovněž integrovaná do barevného konceptu. Novinky Kombinace různých inovací uživatelského prostředí ve SPIRITu 2009 usnadňuje, urychluje a více automatizuje práci. Všechny informace jsou soustředěny na novou kontextovou ikonovou lištu. Nové navigační menu s asociovanou kontextovou ikonovou lištou přináší větší přehled a organizovanost. Funkce a výběry (např. barva, typ čáry...) jsou nyní dostupny přímo na obrazovce, ne přes podmenu. Nové navigační menu SPIRITu Nové navigační menu, které je uspořádáno ve stylu harmoniky obsahuje 9 tabulek. Jednotlivé tabulky lze zobrazit nebo skrýt přes kontextové menu. Každá tabulka po rozbalení zobrazí specifickou sadu příkazů odpovídající přílušné volbě např. Architektura, Modelování, Kreslení, Úpravy... Jednotlivé tabulky lze také rozbalit pomocí klávesových příkazů [Alt+1], [Alt+2], [Alt+3] atd. Tyto příkazy aktivují tabulky v pořadí ve kterém jsou zobrazeny v navigačním menu. Pro snadnější vizuální výběr je i zde zachován barevný koncept. Navigační menu lze ukotvit (zadokovat) na levou nebo pravou stranu obrazovky (standardně vlevo) nebo může být jako plovoucí. Uživatelé kteří jsou zvyklí používat funkční klávesy (F1-S0) z předchozích verzí mohou zapnout zobrazení funkčních kláves v navigačním menu přes roletové menu Nástroje - Nastavení programu... - Ovládání Můžete také zvolit umístění funkčních kláves vlevo nebo vpravo od příkazu. Pokud je pro vás obtížné

7 SPIRIT 2009 nové funkce 7 zvyknout si na novou strukturu menu, můžete si také nastavit klasický styl menu jako v předchozích verzích SPIRITu. Novinky SPIRIT 2009 poskytuje přímý přístup ke všem důležitým funkcím seskupeným do kategorií. SPIRIT 2009 poskytuje největší možnou výkresovou oblast na obrazovce. Příkazy v navigačním menu již nejsou omezeny na 10 znaků. Navigační menu lze zmenšit tak, že jsou zobrazeny pouze ikony. Nové roletové menu SPIRIT 2009 má upravenou strukturu roletového menu, s řadou nových funkcí a podporuje koncept nazývaný "spící menu". To znamená, že funkce a příkazy které jsou používány zřídka "spí" (jsou skryty). Systém roletového menu byl přeorganizován a uspořádán efektivněji. Důležité funkce jsou nyní lépe dostupné z nového roletového menu. "Spící menu" ulehčuje výběr často používaných funkcí. Všechny dokovací dialogy jsou přístupny z menu Okno - Dokovací dialogy. Volba Pracovní režim (úroveň zobrazení ZAK komponentů) byla přesunuta do menu Zobrazit. Roletové menu nyní podporuje také různé způsoby rozbalování menu. 1. Klikněte pravým tlačítkem myši na libovolnou lištu nástrojů a z kontextového menu vyberete volbu Upravit V zobrazeném dialogovém okně Upravyt vyberte záložku Volby. 3. Zde můžete nastavit zpúsob chování roletového menu a nástrojových lišt. Nové ikonové lišty a kontextová lišta Pro každou funkci v novém navigačním menu existuje asociovaná kontextová lišta, která zobrazuje všechny volby, nastavení a další příkazy vztahující se k vybrané funkci. Toto dělá SPIRIT jednodušším a rychlejším, protože již nemusíte hledat volby v podmenu. Jak je vidět na horním obrázku, když vyberete z navigačního menu Architektura/Z A K volbu Stěny, všechna nastavení jsou po ruce v nové kontextové liště. Můžete změnit tloušťku stěny, stranu kreslení stěny a další. Navíc většinu z těchto příkazů lze použít také v průběhu kreslení.

8 8 SPIRIT 2009 nové funkce Novinky Všechny důležité funkce jsou nyní přímo dostupné. Navigace přes podmenu je minulostí. Situace se všemi důležitými nastaveními jsou také přímo dostupné. Ikonové lišty lze zapnout nebo vypnout v závislosti na tom co chcete právě dělat. Můžete jednoduše přidat, vymazat nebo změnit ikony v ikonových lištách. Dostupné ikonové lišty Ikonová lišta Standard Tato ikonová lita obsahuje všechny potřebné funkce pro načtení a uložení souboru, kopírovaní a vložení dat. Stavová lišta Stavová lišta obsahuje všechna primární nastavení pro výkres: Aktuální barvu čáry Aktuální druh a odstup čáry Aktuální Z-Bázi a Z-Všýku Aktivní zónu a fólii Ikonová lišta Výstupy Obsahuje tyto funkce: Přístup do menu Situace Rozbalovací seznam situací pro výběr situace Přidat aktuální pohled do seznamu situací Otevřít správu referenčních souborů Vložit vlastní referenci Kvádr ořezání pro referenci Pracovní režim (Studie, Standard, Realizace, Detail) Zobrazovací režim (Standard nebo Náhled) Paleta per a barev (přímý přístup do editoru barev a per) Rozbalovací seznam pro výběr aktivní palety per Rozbalovací seznam pro výběr aktuálního měřítka pro tisk Nastavení tisku Umístit formát papíru Aktivovat tiskovou oblast

9 SPIRIT 2009 nové funkce 9 Vložit rámeček výkresu Vstupní lišta Tato lišta indikuje kroky pro provedení specifických příkazů nebo funkcí nebo slouží pro zadání některých hodnot, je to proto jedna z nejdůležitějších lišt. Informační lišta informační lišta zobrazuje informace k vybranému příkazu. Lišta souřadnic Tato lišta zobrazuje pozici kurzoru. Zobrazuje pozici X, Y, úhel a délku s ohledem na aktuální vstupní režim. Objektové styly v architektonickém výkrese má hodně elementů specifická nastavení. Např. šrafování pro beton nebo stěnu, text, kótování... Mnoho společností si vyvinulo svůj vlastní standard pro zpracování a prezentaci výkresové dokumentace. Pomocí nových objektových stylů mohou mít všechny elementy SPIRITu definováno přesné nastavení a lze je centrálně sparvovat přes prohlížeč komponentů. Výběr objektových stylů provádíte způsobem drag and drop z prohlížeče komponentů tak jednoduše, jak to jde. Abyste mohli vytvářet svoje vlastní objektové styly, můžete buď modifikovat existující objketový styl a uložit jej pod jiným názvem, nebo můžete vybrat odpovídající prototypový výkres se šablonou stylu (pro každý typ elmentu existuje zvláštní soubor) a uložit nový objektový styl. Nebo, pokud máte existující výkres, můžete vygenerovat objektový tyl z eistujíích elementů ve výkrese. Jednoduše

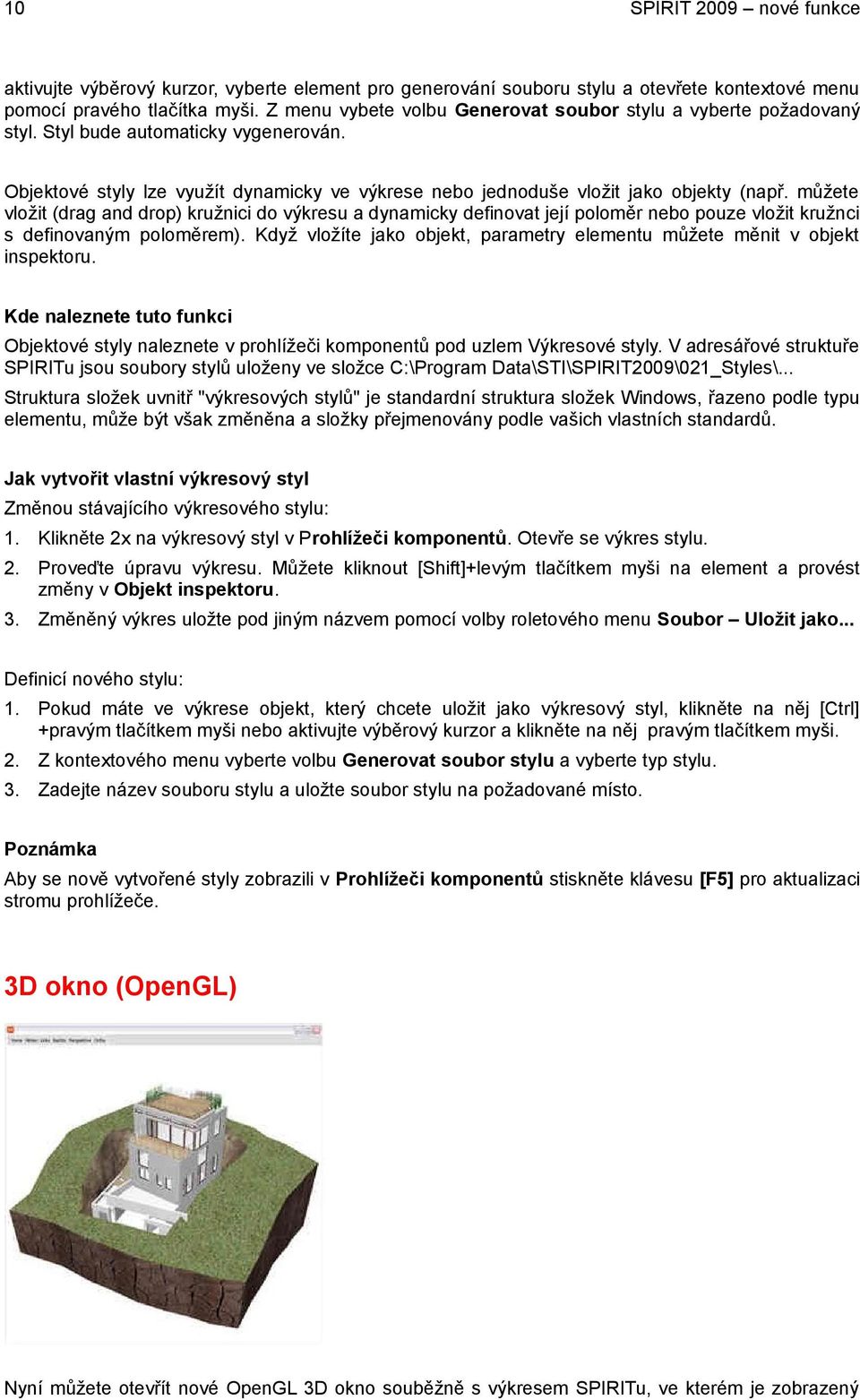

10 10 SPIRIT 2009 nové funkce aktivujte výběrový kurzor, vyberte element pro generování souboru stylu a otevřete kontextové menu pomocí pravého tlačítka myši. Z menu vybete volbu Generovat soubor stylu a vyberte požadovaný styl. Styl bude automaticky vygenerován. Objektové styly lze využít dynamicky ve výkrese nebo jednoduše vložit jako objekty (např. můžete vložit (drag and drop) kružnici do výkresu a dynamicky definovat její poloměr nebo pouze vložit kružnci s definovaným poloměrem). Když vložíte jako objekt, parametry elementu můžete měnit v objekt inspektoru. Kde naleznete tuto funkci Objektové styly naleznete v prohlížeči komponentů pod uzlem Výkresové styly. V adresářové struktuře SPIRITu jsou soubory stylů uloženy ve složce C:\Program Data\STI\SPIRIT2009\021_Styles\... Struktura složek uvnitř "výkresových stylů" je standardní struktura složek Windows, řazeno podle typu elementu, může být však změněna a složky přejmenovány podle vašich vlastních standardů. Jak vytvořit vlastní výkresový styl Změnou stávajícího výkresového stylu: 1. Klikněte 2x na výkresový styl v Prohlížeči komponentů. Otevře se výkres stylu. 2. Proveďte úpravu výkresu. Můžete kliknout [Shift]+levým tlačítkem myši na element a provést změny v Objekt inspektoru. 3. Změněný výkres uložte pod jiným názvem pomocí volby roletového menu Soubor Uložit jako... Definicí nového stylu: 1. Pokud máte ve výkrese objekt, který chcete uložit jako výkresový styl, klikněte na něj [Ctrl] +pravým tlačítkem myši nebo aktivujte výběrový kurzor a klikněte na něj pravým tlačítkem myši. 2. Z kontextového menu vyberte volbu Generovat soubor stylu a vyberte typ stylu. 3. Zadejte název souboru stylu a uložte soubor stylu na požadované místo. Poznámka Aby se nově vytvořené styly zobrazili v Prohlížeči komponentů stiskněte klávesu [F5] pro aktualizaci stromu prohlížeče. 3D okno (OpenGL) Nyní můžete otevřít nové OpenGL 3D okno souběžně s výkresem SPIRITu, ve kterém je zobrazený

11 SPIRIT 2009 nové funkce 11 aktivní model ve SPIRITu ve stínovaném zobrazení. Navíc můžete 3D model otáčet a vybrat elementy v modelu a editovat jejich vlastnosti v Objekt inspektoru. Jak to funguje: 1. OpenGL okno otevřete přes roletové menu Zobrazit 3D Okno. Můžete také kliknout pravým tlačítkem myši (nebo Crtl + pravým tlačítkem) na prázdnou oblast výkresu a z kontextového menu vybrat volbu 3D Okno. Ikonu 3D okno naleznete také na panelu přepínačů nebo na ikonové liště 3D Pohledy. 2. Pro navigaci v 3D Okně můžete využít tyto funkce: Stiskněte levé tlačítko myši. Budete-li pohybovat myší, model se bude otáčet. Stiskněte prostřední tlačítko (kolečko) myši. Budete-li pohybovat myší, budete posouvat model. Stiskněte pravé tlačítko myši. Budete-li pohybovat myší nahoru a dolů, model se bude zmenšovat/zvětšovat. Zmenšovat a zvětšovat můžete také pomocí kolečka myši. 3. Klikněte 2x na element v 3D okně. Objekt se vybere a zvýrazní se. Když vyberete první element, můžete vybrat další elementy tak, že stisknete klávesu [Ctrl] a kliknete levým tlačítkem myši na další element. Stejným způsobem můžete již vybraný element odstranit z výběru. Chcete-li zrušit výběr všech vybraných elementů klikněte 2x na prázdnou oblast 3D okna. Chcete-li změnit pohled v 3D okně, vyberte typ pohledu na liště nástrojů. 4. Pokud vyberte elementy ve Spiritu a následně otvřete OpenGL 3D Okno, vybrané objekty budou zvýrazněny také v 3D okně. 5. Barva ve které jsou zobrazeny elementy v 3D Okně je stejná jakou barvou byly elementy nakresleny ve SPIRITu. Start asistent Nový start asistent zjednoduší začátek novým uživatelům SPIRITu. Start asistent obsahuje tyto volby: Otevřít poslední výkres Otevře poslední editovaný soubor. Pokud podržíte kurzor na této volbě, zobrazí se název posledního souboru. Pomocí šipky vpravo můžete zobrazit posledních 20 editovaných výkresových souborů a vybrat jeden pro otevření.

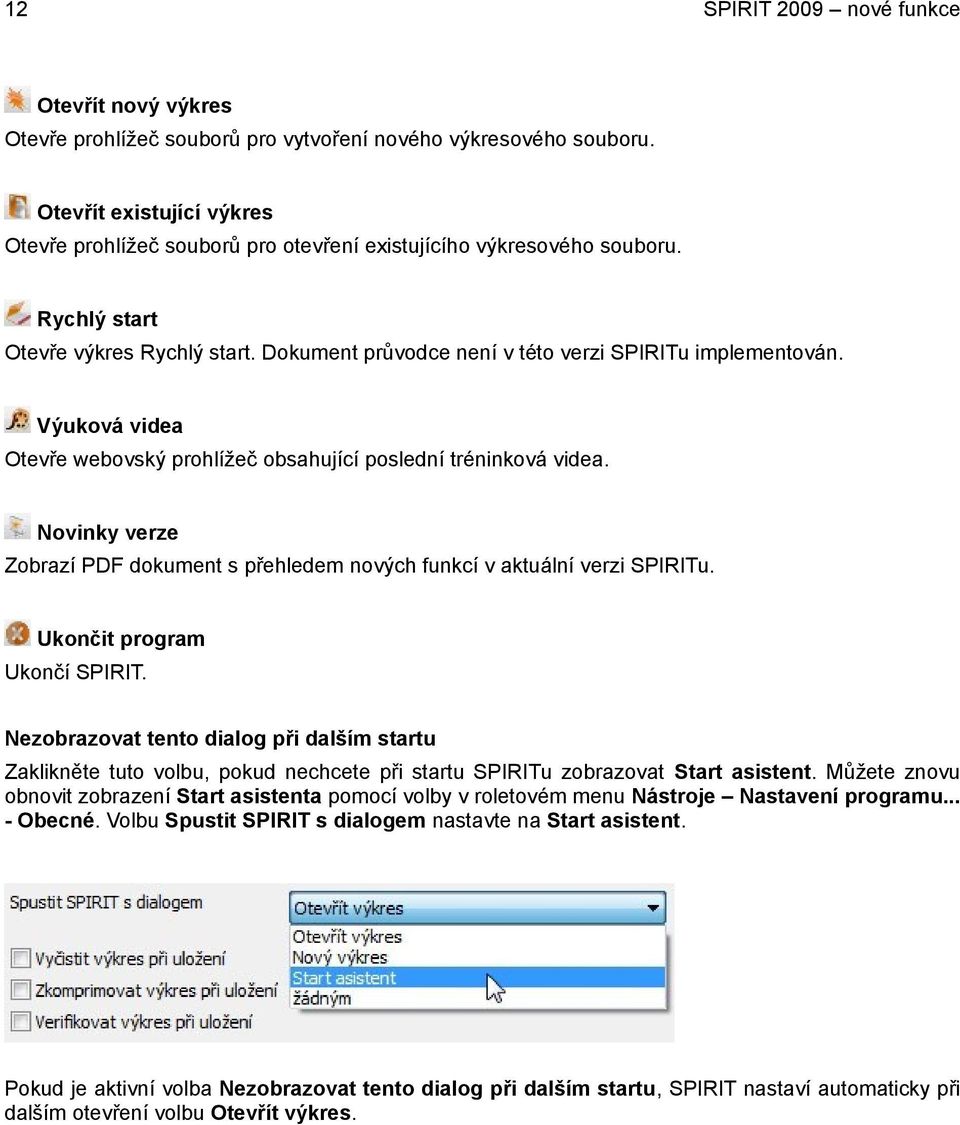

12 12 SPIRIT 2009 nové funkce Otevřít nový výkres Otevře prohlížeč souborů pro vytvoření nového výkresového souboru. Otevřít existující výkres Otevře prohlížeč souborů pro otevření existujícího výkresového souboru. Rychlý start Otevře výkres Rychlý start. Dokument průvodce není v této verzi SPIRITu implementován. Výuková videa Otevře webovský prohlížeč obsahující poslední tréninková videa. Novinky verze Zobrazí PDF dokument s přehledem nových funkcí v aktuální verzi SPIRITu. Ukončit program Ukončí SPIRIT. Nezobrazovat tento dialog při dalším startu Zaklikněte tuto volbu, pokud nechcete při startu SPIRITu zobrazovat Start asistent. Můžete znovu obnovit zobrazení Start asistenta pomocí volby v roletovém menu Nástroje Nastavení programu... - Obecné. Volbu Spustit SPIRIT s dialogem nastavte na Start asistent. Pokud je aktivní volba Nezobrazovat tento dialog při dalším startu, SPIRIT nastaví automaticky při dalším otevření volbu Otevřít výkres.

13 SPIRIT 2009 nové funkce 13 Tažení s výběrem Funkce Tažení je ve SPIRITu 2009 rozšířena, abyste mohli táhnout elementy více flexibilně, rychleji a víc intuitivně. Jak to funguje: 1. Aktivuje výběrový kurzor na ikonové liště Kurzor a vyberte element nebo více elementů které chcete táhnout. Když je element vybraný (zvýrazněný) použitím výběrového kurzoru a vyberete funkci Táhnout, příkaz bude proveden pouze na vybraném elementu (elementech). Elementy které nejsou zvýrazněny, nebudou taženy. 2. Vyberte funkci Táhnout některou z následujících možností: Klikněte na ikonu Táhnout na ikonové liště Editace Vyberte volbu Táhnout z roletového menu Úpravy Vyberte volbu Táhnout z tabulky Úpravy v navigačním menu Stiskněte klávesy [Alt]+[s] 3. Zadejte vektor (směr a vzdálenost) pomocí myši nebo z klávesnice. 4. Vyberte elementy pro tažení. Před výběrem elementů můžete ještě použít [Ctrl]+[levé tlač.myši] pro výběr dalších elementů. Metoda pružných čar K dipozici je nový příkaz pro dynamickou editaci konců čar (2D nebo 3D), vrcholů polyline, vrcholů poly-desek, kružnic a oblouků. Jak to funguje: 1. Vyberte volbu Táhnout Pružně některou z následujících možností: Vyberte volbu Táhnout Pružně z roletového menu Úpravy Vyberte volbu Táhnout Pružně z menu Táhnout z tabulky Úpravy v navigačním menu Vytvořte si vlastní klávesovou zkratku nebo ikonu. Použijte interní příkaz Klikněte na konec čáry, vrchol polyline, vrchol polydesky, kružnici nebo oblouk 3. Zadejte novou pozici koncového bodu nebo vrcholu pomocí myši nebo zadáním z klávesnice. Poznámka Když vyberete oblouk, můžete změnit buď koncové body oblouku nebo poloměr oblouku, podle toho na kterou část oblouku kliknete.

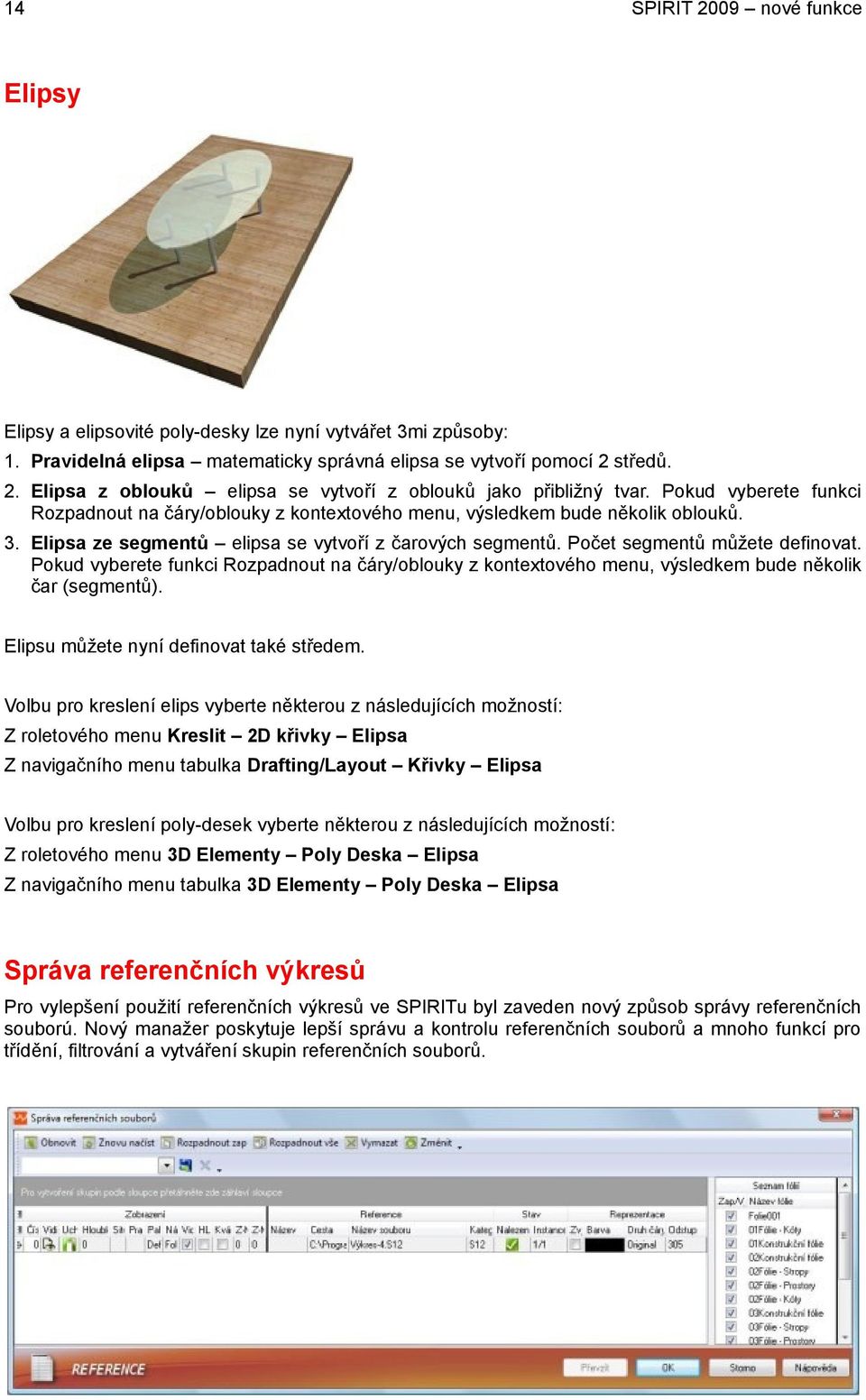

14 14 SPIRIT 2009 nové funkce Elipsy Elipsy a elipsovité poly-desky lze nyní vytvářet 3mi způsoby: 1. Pravidelná elipsa matematicky správná elipsa se vytvoří pomocí 2 středů. 2. Elipsa z oblouků elipsa se vytvoří z oblouků jako přibližný tvar. Pokud vyberete funkci Rozpadnout na čáry/oblouky z kontextového menu, výsledkem bude několik oblouků. 3. Elipsa ze segmentů elipsa se vytvoří z čarových segmentů. Počet segmentů můžete definovat. Pokud vyberete funkci Rozpadnout na čáry/oblouky z kontextového menu, výsledkem bude několik čar (segmentů). Elipsu můžete nyní definovat také středem. Volbu pro kreslení elips vyberte některou z následujících možností: Z roletového menu Kreslit 2D křivky Elipsa Z navigačního menu tabulka Drafting/Layout Křivky Elipsa Volbu pro kreslení poly-desek vyberte některou z následujících možností: Z roletového menu 3D Elementy Poly Deska Elipsa Z navigačního menu tabulka 3D Elementy Poly Deska Elipsa Správa referenčních výkresů Pro vylepšení použití referenčních výkresů ve SPIRITu byl zaveden nový způsob správy referenčních souború. Nový manažer poskytuje lepší správu a kontrolu referenčních souborů a mnoho funkcí pro třídění, filtrování a vytváření skupin referenčních souborů.

15 SPIRIT 2009 nové funkce 15 Nový manažer pro správu referenčních souborů je rozdělen na několik sekcí: Sekce Zobrazení Viditelnost Zobrazení referenčních souború může být nyní nastaveno na zapnuto/vypnuto. Pokud je viditelnost vypnuta, je na místě vložení referenčního souboru zobrazen obdélník, který zobrazuje rozsah referenčního souboru. Toto nastavení také značně zvyšuje rychlost při překreslování výkresu. Umožňuje to také vybrat referenci výběrem ohraničujícího obdélníku. Uchopení Uchopení objektů uvnitř vložené reference může být také zapnuto nebo vypnuto. Vypnutí uchopení také zvyšuje rychlost při překreslení výkresu. Hloubka vnoření Protože referenční soubor může obsahovat další referenční soubory, tato volba umožňuje nastavit hlobkovou úroveň pro zobrazení vložených referencí. Hodnota 0 zobrazí všechny vložené reference. Hodnota 1 zobrazí pouze první úroveň, hodnota 2 první dvě úrovně atd. Toto nastavení má také významný vliv na rychlost zobrazení. Situace Obsahuje seznam situací referenčního souboru. Můžete vybrat situaci kterou chcete zobrazit. Podle vybrané situace se zobrazí příslušné fólie referenčního souboru. Fólie jsou zobrazeny na pravé straně dialogového okna. Pracovní režim Umožňuje vybrat režim zobrazeni (Studie, Standard, Realizece, Detail) pro každou instanci referenčního souboru. Paleta per Umožňuje vybrat paletu per pro každou instanci referenčního souboru Název fólie Zde je zobrazen název fólie, ve které je vložen referenční soubor. Viditelnost fólie Aktuální stav fólie Zap/Vyp ve které je vložen referenční soubor. HLR Umožňuje zapnout/vypnou zobrazení referenčního souboru s výpočtem viditelnosti (skrytých čar) Kvádr ořezání Umožňuje zapnout/vypnou kvádr ořezání referenčního souboru. Kvádr ořezání umožňuje zobrazit pouze určitou část reference.

16 16 SPIRIT 2009 nové funkce Z-Min Výška spodní hrany kvádru ořezání Z-Max Výška horní hrany kvádru ořezání Sekce Reference Název Uživatelský název pro každou vloženou referenci. Tento název umožňuje okamžitou identifikaci reference, pokud bylo vloženo více instancí stejného souboru. Cesta Absolutní cesta, kde je uložen referenční soubor Název souboru Název referenčního souboru včetně přípony. Kategorie Typ vloženého referenčního souboru Sekce Stav Nalezen Zde je zobrazena fajfka pokud byl referenční soubor nalezen na původním mistě s původním názvem. Pokud soubor nebyl nalezen nebo byl přejmenován, zobrazí se značka X. Instance Pokud byl referenční soubor vložen vo výkresu vícekrát, každá reference má vlastní číslo instance Sekce Reprezentace Zvýraznění Zvýraznení reference Zap/Vyp.

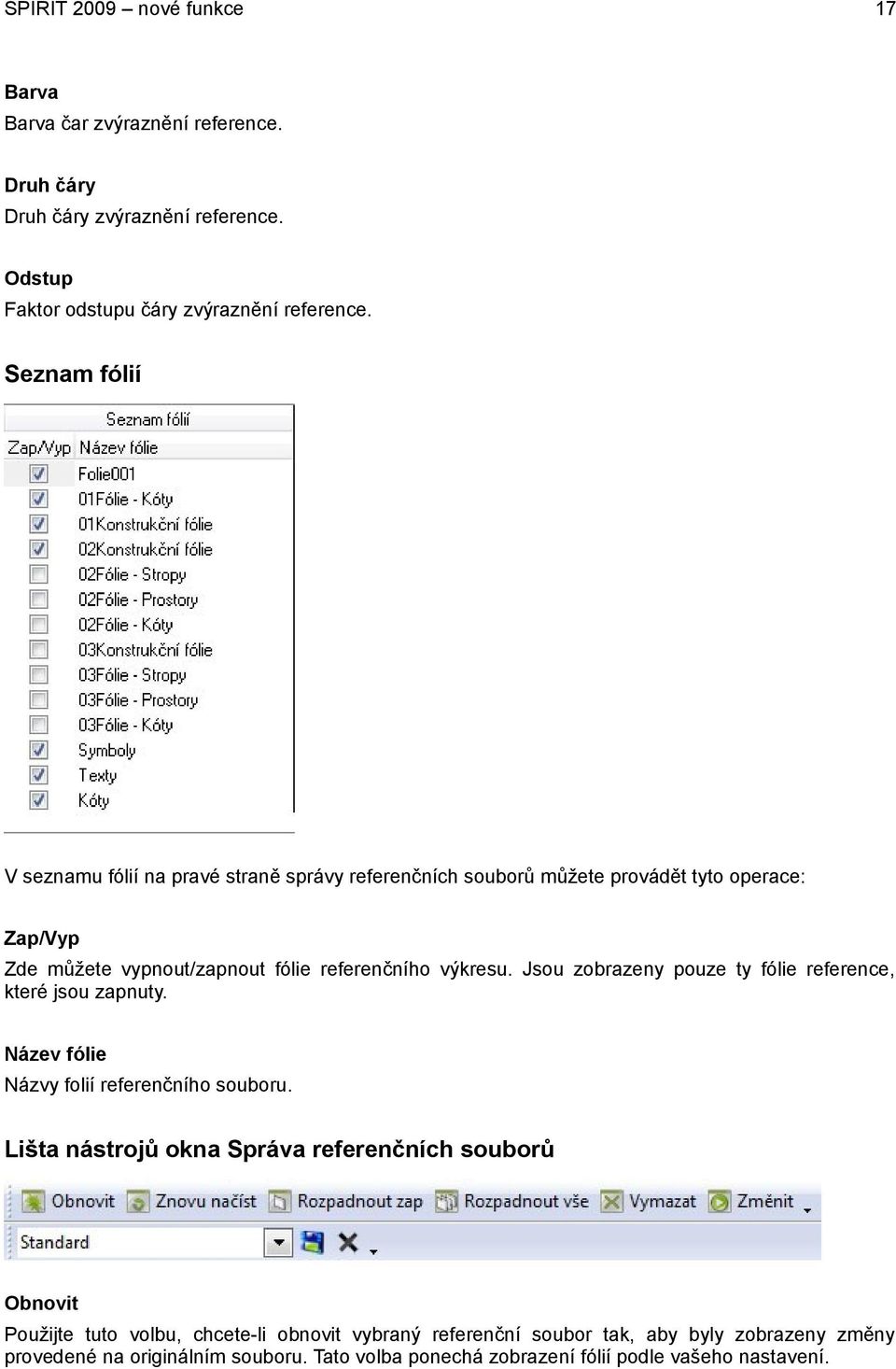

17 SPIRIT 2009 nové funkce 17 Barva Barva čar zvýraznění reference. Druh čáry Druh čáry zvýraznění reference. Odstup Faktor odstupu čáry zvýraznění reference. Seznam fólií V seznamu fólií na pravé straně správy referenčních souborů můžete provádět tyto operace: Zap/Vyp Zde můžete vypnout/zapnout fólie referenčního výkresu. Jsou zobrazeny pouze ty fólie reference, které jsou zapnuty. Název fólie Názvy folií referenčního souboru. Lišta nástrojů okna Správa referenčních souborů Obnovit Použijte tuto volbu, chcete-li obnovit vybraný referenční soubor tak, aby byly zobrazeny změny provedené na originálním souboru. Tato volba ponechá zobrazení fólií podle vašeho nastavení.

18 18 SPIRIT 2009 nové funkce Znovu načíst Použijte tuto volbu, chcete-li obnovit vybraný referenční soubor tak, aby byly zobrazeny změny provedené na originálním souboru. Tato volba změní také zobrazení fólií (stav zap/vyp). Rozpadnout zap Tato volba rozpadne vybraný referenční soubor na elementy. Do výkresu se vloží pouze elementy ze zapnutých fólií. Rozpadnout vše Tato volba rozpadne vybraný referenční soubor na elementy. Do výkresu se vloží všechny elementy referenčního souboru nezávisle na stavu zapnutých a vypnutých fólií. Vymazat Tato volba vymaže vybranou referenci z výkresu. Změnit Tato volba umožňuje změnit vybranou referenci za jiný referenční soubor. Seznam souborů nastavení Seznam dostupných souborů nastavení. Uložit nastavení jako... Tato funkce uloží aktuální nastavení funkcí správy referenčních souborů do externího souboru. Uloží se všechna nastavení včetně použitých uživatelských filtrů. Vymazat nastavení Tato funkce vymaže vybraný soubor nastavení. Výpočet skrytých čar pro reference 3D model vložený do SPIRITu jako referenční soubor můžete nyní zobrazit s výpočtem viditelnosti (skrytých čar).

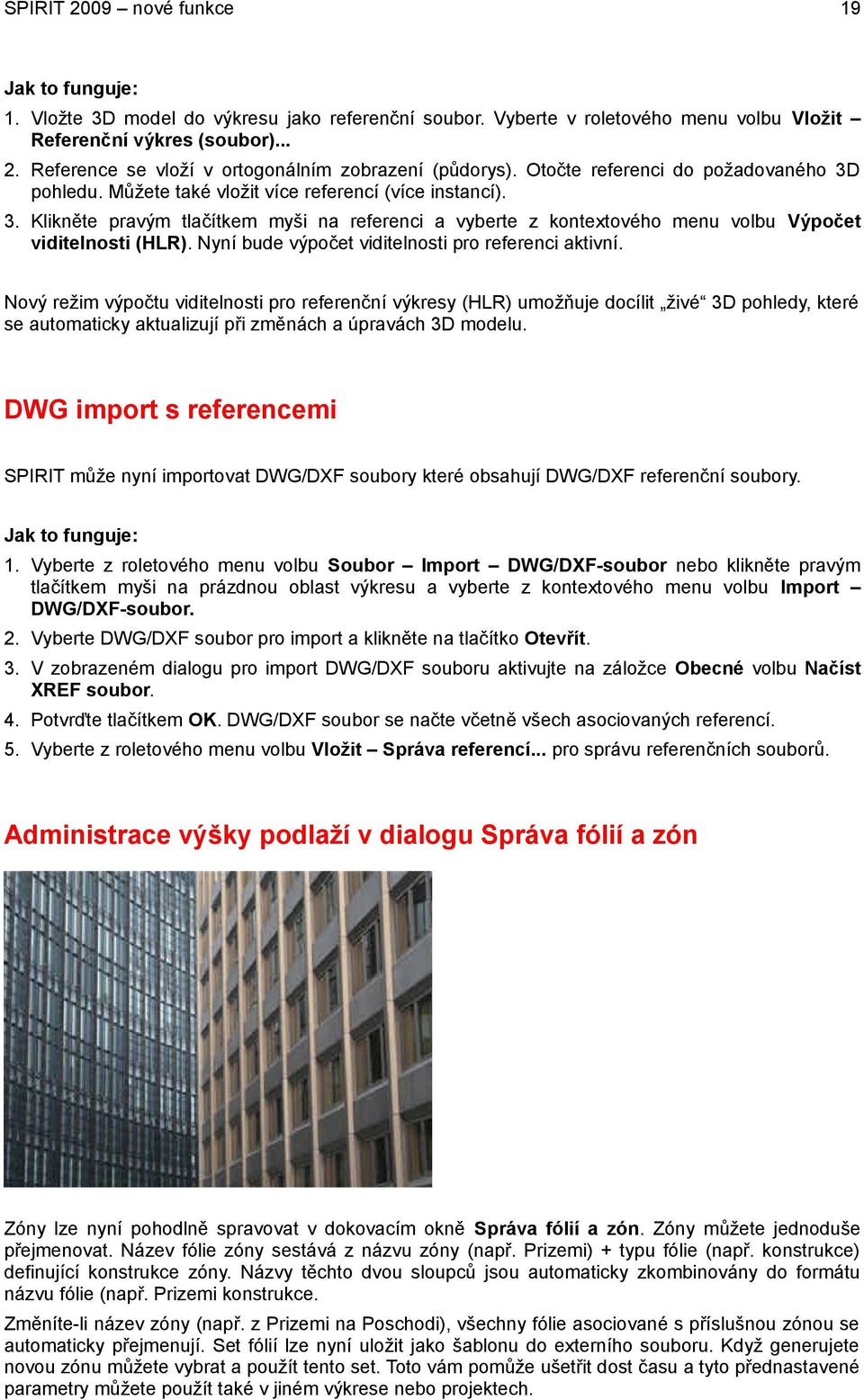

19 SPIRIT 2009 nové funkce 19 Jak to funguje: 1. Vložte 3D model do výkresu jako referenční soubor. Vyberte v roletového menu volbu Vložit Referenční výkres (soubor) Reference se vloží v ortogonálním zobrazení (půdorys). Otočte referenci do požadovaného 3D pohledu. Můžete také vložit více referencí (více instancí). 3. Klikněte pravým tlačítkem myši na referenci a vyberte z kontextového menu volbu Výpočet viditelnosti (HLR). Nyní bude výpočet viditelnosti pro referenci aktivní. Nový režim výpočtu viditelnosti pro referenční výkresy (HLR) umožňuje docílit živé 3D pohledy, které se automaticky aktualizují při změnách a úpravách 3D modelu. DWG import s referencemi SPIRIT může nyní importovat DWG/DXF soubory které obsahují DWG/DXF referenční soubory. Jak to funguje: 1. Vyberte z roletového menu volbu Soubor Import DWG/DXF-soubor nebo klikněte pravým tlačítkem myši na prázdnou oblast výkresu a vyberte z kontextového menu volbu Import DWG/DXF-soubor. 2. Vyberte DWG/DXF soubor pro import a klikněte na tlačítko Otevřít. 3. V zobrazeném dialogu pro import DWG/DXF souboru aktivujte na záložce Obecné volbu Načíst XREF soubor. 4. Potvrďte tlačítkem OK. DWG/DXF soubor se načte včetně všech asociovaných referencí. 5. Vyberte z roletového menu volbu Vložit Správa referencí... pro správu referenčních souborů. Administrace výšky podlaží v dialogu Správa fólií a zón Zóny lze nyní pohodlně spravovat v dokovacím okně Správa fólií a zón. Zóny můžete jednoduše přejmenovat. Název fólie zóny sestává z názvu zóny (např. Prizemi) + typu fólie (např. konstrukce) definující konstrukce zóny. Názvy těchto dvou sloupců jsou automaticky zkombinovány do formátu názvu fólie (např. Prizemi konstrukce. Změníte-li název zóny (např. z Prizemi na Poschodi), všechny fólie asociované s příslušnou zónou se automaticky přejmenují. Set fólií lze nyní uložit jako šablonu do externího souboru. Když generujete novou zónu můžete vybrat a použít tento set. Toto vám pomůže ušetřit dost času a tyto přednastavené parametry můžete použít také v jiném výkrese nebo projektech.

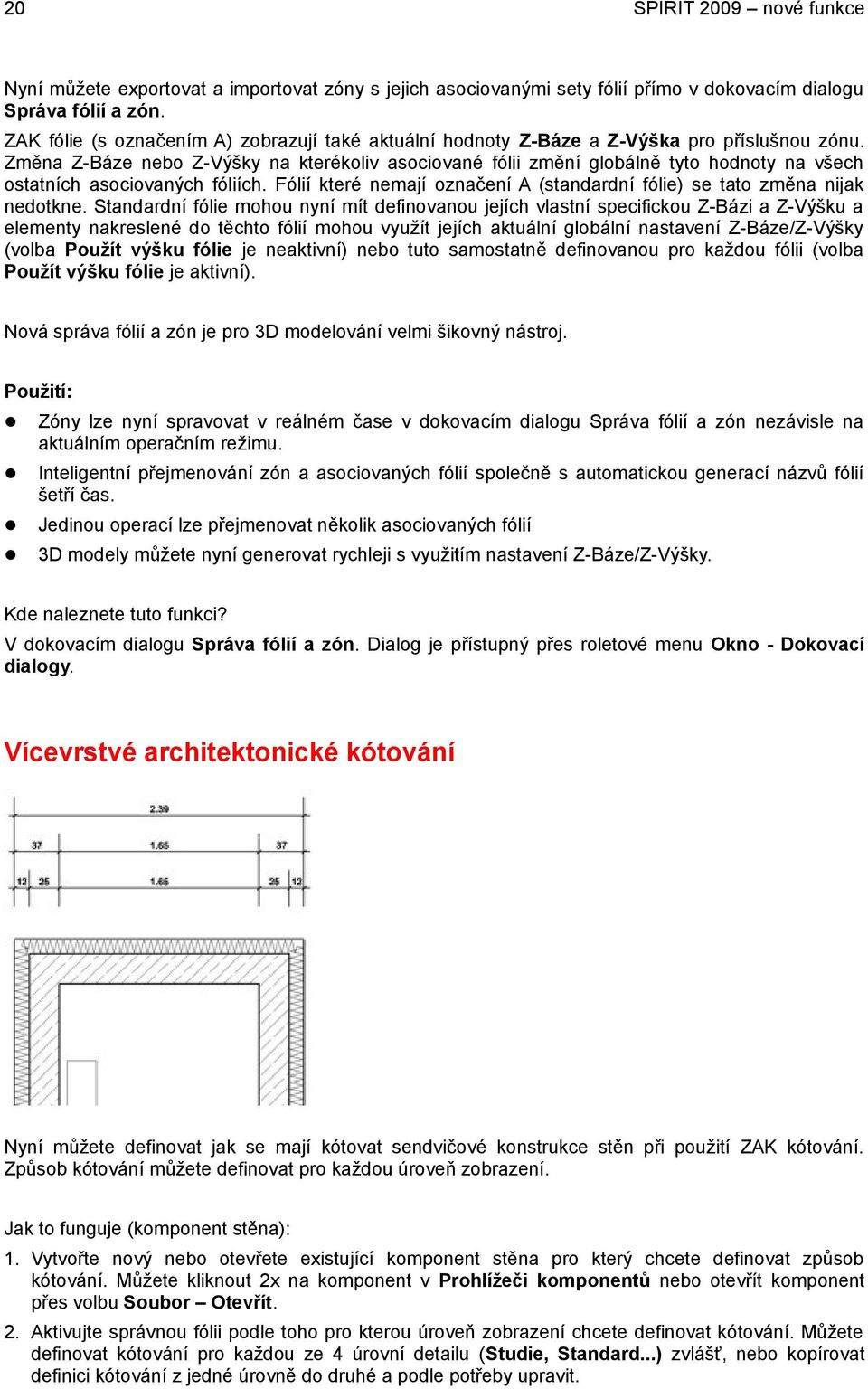

20 20 SPIRIT 2009 nové funkce Nyní můžete exportovat a importovat zóny s jejich asociovanými sety fólií přímo v dokovacím dialogu Správa fólií a zón. ZAK fólie (s označením A) zobrazují také aktuální hodnoty Z-Báze a Z-Výška pro příslušnou zónu. Změna Z-Báze nebo Z-Výšky na kterékoliv asociované fólii změní globálně tyto hodnoty na všech ostatních asociovaných fóliích. Fólií které nemají označení A (standardní fólie) se tato změna nijak nedotkne. Standardní fólie mohou nyní mít definovanou jejích vlastní specifickou Z-Bázi a Z-Výšku a elementy nakreslené do těchto fólií mohou využít jejích aktuální globální nastavení Z-Báze/Z-Výšky (volba Použít výšku fólie je neaktivní) nebo tuto samostatně definovanou pro každou fólii (volba Použít výšku fólie je aktivní). Nová správa fólií a zón je pro 3D modelování velmi šikovný nástroj. Použití: Zóny lze nyní spravovat v reálném čase v dokovacím dialogu Správa fólií a zón nezávisle na aktuálním operačním režimu. Inteligentní přejmenování zón a asociovaných fólií společně s automatickou generací názvů fólií šetří čas. Jedinou operací lze přejmenovat několik asociovaných fólií 3D modely můžete nyní generovat rychleji s využitím nastavení Z-Báze/Z-Výšky. Kde naleznete tuto funkci? V dokovacím dialogu Správa fólií a zón. Dialog je přístupný přes roletové menu Okno - Dokovací dialogy. Vícevrstvé architektonické kótování Nyní můžete definovat jak se mají kótovat sendvičové konstrukce stěn při použití ZAK kótování. Způsob kótování můžete definovat pro každou úroveň zobrazení. Jak to funguje (komponent stěna): 1. Vytvořte nový nebo otevřete existující komponent stěna pro který chcete definovat způsob kótování. Můžete kliknout 2x na komponent v Prohlížeči komponentů nebo otevřít komponent přes volbu Soubor Otevřít. 2. Aktivujte správnou fólii podle toho pro kterou úroveň zobrazení chcete definovat kótování. Můžete definovat kótování pro každou ze 4 úrovní detailu (Studie, Standard...) zvlášť, nebo kopírovat definici kótování z jedné úrovně do druhé a podle potřeby upravit.

21 SPIRIT 2009 nové funkce Vyberte z roletového menu volbu Kreslit Kótovat Délky nebo v navigačním menu z tabulky Kreslení / Návrh vyberte volbu Kótovat Délky. 4. Aktivujte volbu Svisle a zkontrolujte zda je aktivní volba Asociativní. 5. Okótujte sendvičovou stěnu. 6. Upravte pozici textu, je-li to potřebné. Pro změnu pozice textu vyberte volbu Změnit Pozice Textu z menu Délky. 7. Uložte změněný komponent Stěna. Použití upraveného komponentu 1. Otevřete nový výkres, vyberte v prohlížeči komponent stěna s definicí kótování a nakreslete několik stěn. 2. Vyberte volbu Kótovat z roletového menu ZAK nebo z navigačního menu tabulka Architektura / ZAK 3. Vyberte volbu Parametry a zkontrolujte, zda je aktivní volba Kótovat Vrstvy Stěn. 4. Okótujte nakreslené stěny. 5. Vyberte z roletového menu Zobrazit volbu Pracovní režim a změňte úroveň zobrazení (Studie, Standard, Realizace, Detail). Kótování se bude automaticky měnit podle toho, jak bylo definováno pro příslušný komponent Stěna. Generování fasád Pro potřeby vizualizace je nyní možné vygenerovat fasádu vnější obal budovy, který může být vyrendrovaný s jinými materiály jako vnitřní stěny. Jak to funguje: 1. Aktivujte všechny fólie 3D modelu, které obsahují vnější stěny konstrukční fólie. 2. Z navigačního menu z tabulky Architektura / ZAK vyberte volbu Generovat 3D. Můžete vybrat tuto funkci také z roletového menu ZAK Generovat 3D. 3. Aktivujte volbu Fasády a Ofset Fasády.

22 22 SPIRIT 2009 nové funkce 4. Vyberte volbu Start 3D. 5. Aktivujte všechny fólie, modelu budovy a nakonec aktivujte všechny fólie Fasády, které byly vygenerovány pro všechny fólie. 6. Spusťte FrescoII a aplikujte materiály pro fasádu budovy. Budete-li model upravovat tak, že změny budou zasahovat do fasády, bude nezbytné provést regeneraci fasády. Aby se fasáda po regeneraci zobrazila na monitoru, stiskněte klávesu [u] pro obnovení zobrazení. Hrubé/čisté prostory Ocenění a vyhodnocení množství může nyní vypočítat hrubé a čisté objemy místností pro všechna podlaží. Čistá hodnota prostoru je definována samostatnou polyline, kterou když změníte aktualizujete hodnoty ve vyhodnocení a vstupní množství. Pro prostory s oříznutými stěnami, obvykle podkrovní místnosti, jsou automaticky generovány čáry 1m a 2m pro výpočet obytné plochy a odpovídající plocha je zahrnuta do výpočtu. Plocha stěn může být vypočítána individuálně jako polyline čistého prostoru. Polyline pro čistý prostor může být modifikována samostatně pro každý prostor a každou plochu. Globální tloušťka omítky může být zmenšena nebo zvětšena pro každou stěnu. Dílčí plochy pro hrubou podlahu lze zobrazit a počítat. Obytný prostor je nyní zobrazen v samostatném sloupci v Pronto reportingu pod tabulkou pro prostory. U místností s oříznutými stěnami je v manažeru fólií vygenerována samostatná fólie 1-2m. Lightworks 7.7 Ve verzi SPIRIT 2009 podporuje Fresco II multiprocesorové systémy. Výsledkem je rychlejší rendering než dříve. V Editoru materiálů byly přidány další materiály a shadery.

23 SPIRIT 2009 nové funkce 23 Konverze CAD do BIM Co to je? Chcete-li přenést 2D CAD výkres do technológie parametrického modelu (BIM) nyní to můžete provést pomocí nové funkce SPIRITu CAD do BIM. Nemusíte měnit své znalosti a zkušenosti s CAD, chcete-li vygenerovat BIM. Mnoho architektů a projektantů nebylo z různých důvodů úspěšných ve své snaze implementovat při své práci BIM. Avšak přechod na BIM je více důležitý se stupňujícími se požadavky na architekty a projektanty vytvářet budovy více energeticky efektivní a vyhovující dalším požadavkům. Pro převod 2D CAD výkresu do BIM je k dispozici řada funkcí a filtrů. Jak to funguje: Pro úspěšnou konverzi 2D výkresu na parametrický model (BIM) vám postačí 2D výkres. Konvertovat lze stěny (vnitřní a vnější), okna a dveře. Čím lépe jsou organizována data 2D výkresu a jednotlivé elementy jsou rozděleny podle fólií, barev a typu čáry, tím lepší bude výsledek. Analyzujte váš 2D výkres podle níže uvedených termínů: Jaké tloušťky stěn (kolik typů stěn) plánujete použít? Které fólie, barvy, typy čar budou zahrnuty do konverze? (vypněte všechny fólie které obsahují jiná data) Kolik zón (podlaží) chcete generovat? Generujte každou zónu zvlášť. 1. Otevřete 2D CAD výkres který chcete konvertovat na parametrický BIM model. 2. Vyberte z navigačního menu Architektura /Z A K nebo z roletového menu Z A K volbu CAD do BIM. 3. Vyberte volbu Zóna a vyberte zónu ze seznamu v menu. Pokud není vytvořena žádná zóna, zadejte název pro novou zónu a vytvořte ji. 4. Aktivujte volbu S Otvory aby byly automaticky vytvořeny otvory do stěn pro okna a dveře. 5. Vyberte volbu Minimální délka a nastavte minimální délku elementů, které budou zahrnuty do konverze. Výchozí hodnota je nula. 6. Chcete-li smazat 2D CAD data po konverzi, aktivujte volbu Vymazat Originál. Jako výchozí nastavení je tato volby vypnuta. 7. Vyberte volbu Nastavení. Otevře se dialogové okno pro nastavení konverze. 8. Nastavte filtr pro konverzi 2D výkresu na BIM komponenty: Na záložce Stěna definujte které 2D čáry se mají zkonvertovat na ZAK komponenty Stěna Na záložce Okno definujte které 2D čáry se mají zkonvertovat na ZAK komponenty Okna

24 24 SPIRIT 2009 nové funkce Na záložce Dveře definujte které 2D čáry se mají zkonvertovat na ZAK komponenty Dveře 9. Klikněte na ikonu Filtr na ikonové liště dialogového okna kde můžete nastavit tolerance pro konverzi. 10. Ukončete dialog nastavení konverze tlačítkem OK. 11. Chcete-li provést konverzi na více fóliích výkresu, aktivujte volbu Skrz Fólie. 12. Vyberte 2D čáry pomocí výběrových voleb Element, Skupina nebo Oblast. Automaticky proběhne konverze dat. Dialog Nastavení CAD do BIM Načíst schéma Pomocí této funkce můžete načíst XML soubor který obsahuje nastavení filtru pro stěny, okna a dveře. Soubory schémat jsou standardně uloženy ve složce 120_User Files. Uložit schéma Pomocí této funkce můžete uložit aktuální nastavení filtru pro stěny, okna a dveře do externího XML souboru. Soubory schémat jsou standardně uloženy ve složce 102_User Files. Přidat řádek Pomocí této funkce můžete přidat do aktuální tabulky nový řádek pro definici nové stěny, okna nebo dveří. Nový řádek vytvoříte také stiskem klávesy [šipka dolů] na klávesnici. Vymazat vybraný řádek Pomocí této funkce můžete vymazat z aktuální tabulky vybraný řádek. V každé tabulce musí zůstat alespoň jeden řádek. Tento nelze smazat. Filtr Tato funkce otevře dialog Filtr pro nastavení tolerancí. Dialog Filtr Stěny, Okna, Dveře Aktivuje volby pro nastavení filtru pro konverzi Odstup čar Aktivujte tuto volbu, chcete-li filtrovat podle vzdálenosti rovnoběžných čar. Zadejte minimální vzdálenost do pole od a maximální vzdálenost do pole do. Zadáte-li např. vzdálenost od 50 do 300 mm budou se vyhledávat rovnoběžné čáry s odstupem 50 až 300 mm. Délka čar Aktivujte tuto volbu, chcete-li filtrovat podle délky čar. Zadejte minimální vzdálenost do pole od a maximální vzdálenost do pole do. Zadáte-li např. vzdálenost od 1000 do 4000 mm budou se vyhledávat čáry s sélkou 1000 až 4000 mm. Tolerance zadejte toleranci (kladnou nebo zápornou) kterou lze použít při nepřesnosti odstupu nebo délky čar.

25 SPIRIT 2009 nové funkce 25 Rozlišovat podle barvy Různé filtry jsou generovány pro každou barvu čáry. Rozlišovat podle druhu čáry Různé filtry jsou generovány pro každý druh čáry. Rozlišovat podle fólií Různé filtry jsou generovány pro každou fólii. Smazat existující definici Vymazat existující filtry v tabulce. Tipy Konverze čar na komponenty Stěna probíhá podél osy stěn Před konverzí zkontrolujte, zda máte nastaveny správně zóny Přidat řádek do tabulky můžete pomocí klávesy [šipka dolů] na klávesnici. Řádek vymažete tak, že jej označíte a stisknete klávesu [Delete]. Poslední řádek nelze smazat. Každá funkce filtru může být aktivována nebo deaktivována pomocí zaškrtávacího políčka před hodnotou filtru. Pokud nastavíte např. nesprávnou barvu pro filtr stěn, nebudou převedeny žádné stěny. IFC export Co je IFC? IFC (Industry Foundation Classes) jsou otevřené, neutrální a standardizované specifikace pro Building Information Model (BIM). Tento standard poskytuje podporu pro výměnu dat mezi softwarovými aplikacemi AEC/FM. Tato podpora zahrnuje vzájemné vztahy mezi komponenty, klasifikace, přístup k externím knihovnám atd. Více informací o IFC nelznete zde: Volbu pro export do IFC naleznete v roletovém menu Soubor Export Do IFC.

26 26 SPIRIT 2009 nové funkce Jak Spirit podporuje IFC? Tato verze Spiritu podporuje pro export do IFC tyto komponenty: 1. Stěny a sloupy 2. Otvory okna, dveře 3. Stropy 4. Střechy 5. Poly-desky IFC nepodporuje: Není exportována skruktura fólií Data na vypnutých fóliích budou také exportována IFC export nemůže nahradit standardní DWG/DXF export. Pro výměnu dat mezi partnery a pro klienty použijte standardní export do DWG/DXF souboru. Collada interface Co je Collada? Collada znamená COLLAborative Design Activity (Spolupráce při návrhu). Je to projekt který začala firma Sony Computer Entertainment pro vytvoření standardu Digital Asset Exchange format (DAE). Na tomto projektu v současnosti spolupracují společnosti Alias, Discreet, Softimage a další, které přinášejí svoje znalosti a zkušenosti pro vytvoření společného formátu přinášejícího výhody všem uživatelům. COLLADA je schéma XML a definicí, které podporuje každý COLLADA partner. Výhodou je možnost vytváření pracovních skupin umožňujících spolupráci mezi partnery se standardizovanými vlastnostmi. Pomocí exportu do COLLADA formátu (*.dae) poskytuje SPIRIT uživatelům, kteří vyžadují vysoce kvalitní rendering nebo animaci další možnost exportu. Exportuje se ne jenom geometrie, ale také barva elementů podle přiřazené struktury fólií. 3D elementy a architektonické komponenty jsou převedeny na objekty typu síť (mesh). Výměna dat mezi SPIRITem a renderovacími aplikacemi jako 3D Studio MAX, Maya, Cinema 4D a jinými je nyní jednodušší a rychlejší. Tuto funkci naleznete v roletovém menu Soubor Export Do Collada.

27 SPIRIT 2009 nové funkce 27 Další vylepšení Vylepšeno třídění v Objekt inspektoru. V Objekt inspektoru byly doplněny náhledy na typy čar, šrafury a true type fonty. Pro vložené okno nebo dveře lze v Objekt inspektoru definovat pevnou pozici otvoru. Tato volba určuje, který bod otvoru (levá strana, pravá strana, střed) zůstane pevný při změně šířky otvoru. Stěna má v Objekt inspektoru nový parametr Absolutní výška stěny. Tato výška je vždy vztažena k výšce nula. Skupiny a sloupce ve Správě fólií a zón lze nyní jednoduše skrýt nebo zobrazit pomocí ikon na levé straně záhlaví tabulky. To zjednodušuje nastavení oproti předchozí verzi. Aktivní fólie v dialogu Správa fólií a zón je nyní více zvýrazněna. Do roletového menu Úpravy byla přidána volba Vybrat poslední výběr. Funkce Rozpad v menu Úpravy polyline nyní umožňuje vybrat více polyline. Do menu Rozpad byla přidána funkce pro rozpad symbolu (Rozpad Symbol). Když vyberete tuto funkci, v menu je k dispozici volba Na 3D Oblouky. Pokud je tato volba aktivní, budou 2D oblouky symbolu změněny na 3D oblouky. Pokud ne, zůstanou zachovány 2D oblouky. Magnetické uchopování lze nyní dočasně deaktivovat stiskem klávesy [Alt] při definici výběru oblastí. Dříve bylo nutno často vypínat/zapínat funkci magnetického uchopování. Do nastavení programu byla přidána možnost nastavení typu a barvy čáry pro zvýraznění elementu. Toto nastavení naleznete pod volbou Ovládání. Zvýraznění se používá při výběru a identifikaci elementů. Výsledek měření je automaticky zkopírován do schránky Windows. Kóty s výškou otvoru jsou exportovány do DWG/DXF souboru jako kóta a samostatný text. Ikonové lišty Text Blok editoru byly přeorganizovány. Dialog pro editaci střechy se již nezavře stiskem klávesy [Enter].
