ARCHline.XP 2014 Tutoriál 1. ARCHline.XP Tutoriál řešené příklady. 1. Zdi. ARCHline.XP

Rozměr: px
Začít zobrazení ze stránky:

Download "ARCHline.XP 2014 Tutoriál 1. ARCHline.XP Tutoriál řešené příklady. 1. Zdi. ARCHline.XP"

Transkript

1 ARCHline.XP 2014 Tutoriál 1 ARCHline.XP 2014 Tutoriál řešené příklady 1. Zdi

2 2 ARCHline.XP 2014 Tutoriál Informace uvedená v tomto dokumentu podléhá změně bez předchozího upozornění a nepředstavuje závazek ze strany CadLine Kft. Software, které obsahuje informace obsažené v jakýchkoliv databázích, popsané v tomto dokumentu, podléhá licenční smlouvě nebo neuvedené dohodě. Software může být použito nebo kopírováno pouze v souladu s podmínkami dohody. Je protizákonné kopírovat software na jakékoliv médium s výjimkou výslovně povolených v licenční smlouvě nebo neuvedené dohodě. Uživatel licence (odběratel) si smí vytvořit jednu kopii software pro účely vytvoření záložní kopie. Žádná část tohoto manuálu nesmí být reprodukována, přenášena, přepisována nebo překládána do jakéhokoliv jazyka v jakékoliv formě nebo jakýmkoliv způsobem, bez výslovného písemného souhlasu CadLine kft CadLine kft. Všechna práva vyhrazena. V žádném případě nebude firma CadLine kft. odpovědná za zvláštní, nepřímé nebo následné škody vzniklé v souvislosti nebo vyplývající z použití toho dokumentu nebo softwarového vybavení zde popsaného. Microsoft, MS a MS-DOS jsou registrované obchodní známky a Windows je obchodní známka Microsoft Corporation. je obchodní známka CadLine Kft. Tato příručka byla vytvořena pomocí Microsoft Word a Překlad a jazyková úprava ArchiSoft - stavební a interiérový software červen 2014

3 ARCHline.XP 2014 Tutoriál 3 Obsah 1. Zdi Vložit nový vrchol do zdi Zaoblení rohu Napojení zdí: T napojení, X napojení a rozdělení zdí Vícenásobné napojení zdí Rozdělení zdi čarou Zobrazení napojení zdi dvou různých materiálů v půdorysném výkresu Sendvičové zdi napojení vrstev pomocí priority Sendvičové zdi napojení vrstev graficky Sendvičové zdi modifikace obrysu vrstvy Profilace zdí zadání horního profilu zdi na editačním nákresu Profilace zdí zadání horního profilu zdi ve 3D Profilace zdí uzavřený profil na více zdech Profilace zdí příčný profil Profilace zdí příčný vícenásobný profil Zablokování tvaru...31

4 4 ARCHline.XP 2014 Tutoriál 1. Zdi Zeď je ve stavebnictví jedním z nejvýznamnějších prvků. Pomocí ARCHline.XP je snadné vytvářet a modifikovat zdi. Ve většině případech můžete pracovat současně jak na 2D půdorysném plánu, tak v prostorovém 3D pohledu a řezu. Všechny pracovní okna jsou mezi sebou propojena, takže změna v jednom okně se promítne i do dalších pohledů. Následující příklady představují nejdůležitější nástroje pro tvorbu a modifikaci jednovrstvých a sendvičových zdí, pravidelných i nepravidelných geometrických tvarů Vložit nový vrchol do zdi Nové vrcholy můžete do zdi vkládat zadáním vzdáleností od zadaného Referenčního bodu, nástroji palety Reference nebo vynesením pomocných čar, případně kombinací těchto možností. Krok 1: Tvorba jednovrstvé zdi Zvolte nástroj Spojitá zeď. Zadejte počáteční vrchol zdi. Přemístěte kurzor v horizontálním směru. Zadejte délku na numerické klávesnici: 6.00 m. Stiskněte Enter pro potvrzení zadané hodnoty a ukončení kreslení zdi. Stiskněte Enter pro ukončení příkazu. 2 Místo klávesy Enter můžete pro potvrzení používat i kliknutí pravým tlačítkem myši. Viz nastavení v dialogovém okně Soubor Preference Přidání vrcholů s využitím pomocných čár Krok 2: Nakreslení pomocných čar Pomocí nástroje Čára nakreslete vertikální a horizontální pomocné čáry podle obrázku níže. Pro zadání čar použijte zablokování směru přidržením klávesy Shift, k zadání vzdáleností použijte nástroje z palety Reference. Průsečíky těchto čar symbolizují nové vrcholy.

5 ARCHline.XP 2014 Tutoriál 5 Krok 3a: Přidání nových vrcholů (pomocí lokální nabídky) Klikněte na hraně zdi (kde budete přidávat obrys) pravým tlačítkem a zvolte příkaz z lokální nabídky Editace části Přidat obrys. Klikněte postupně na všech 8 průsečících čar, jeden po druhém. Stiskněte Enter pro ukončení zadání. Stiskněte Enter pro ukončení příkazu. Krok 3b: Přidání nových vrcholů (pomocí ovládacích značek) Klikněte na zeď. Zobrazí se plovoucí panel nástrojů. V plovoucím panelu klikněte na ikonu nástroje Editovat vrstvy. Klikněte na obrys, který si přejete editovat a z lokální nabídky vyberte příkaz Přidat obrys. Klikněte postupně na všech 8 průsečících čar, jeden po druhém. Stiskněte Enter pro ukončení zadání. Klikněte mimo obrys pro ukončení příkazu.

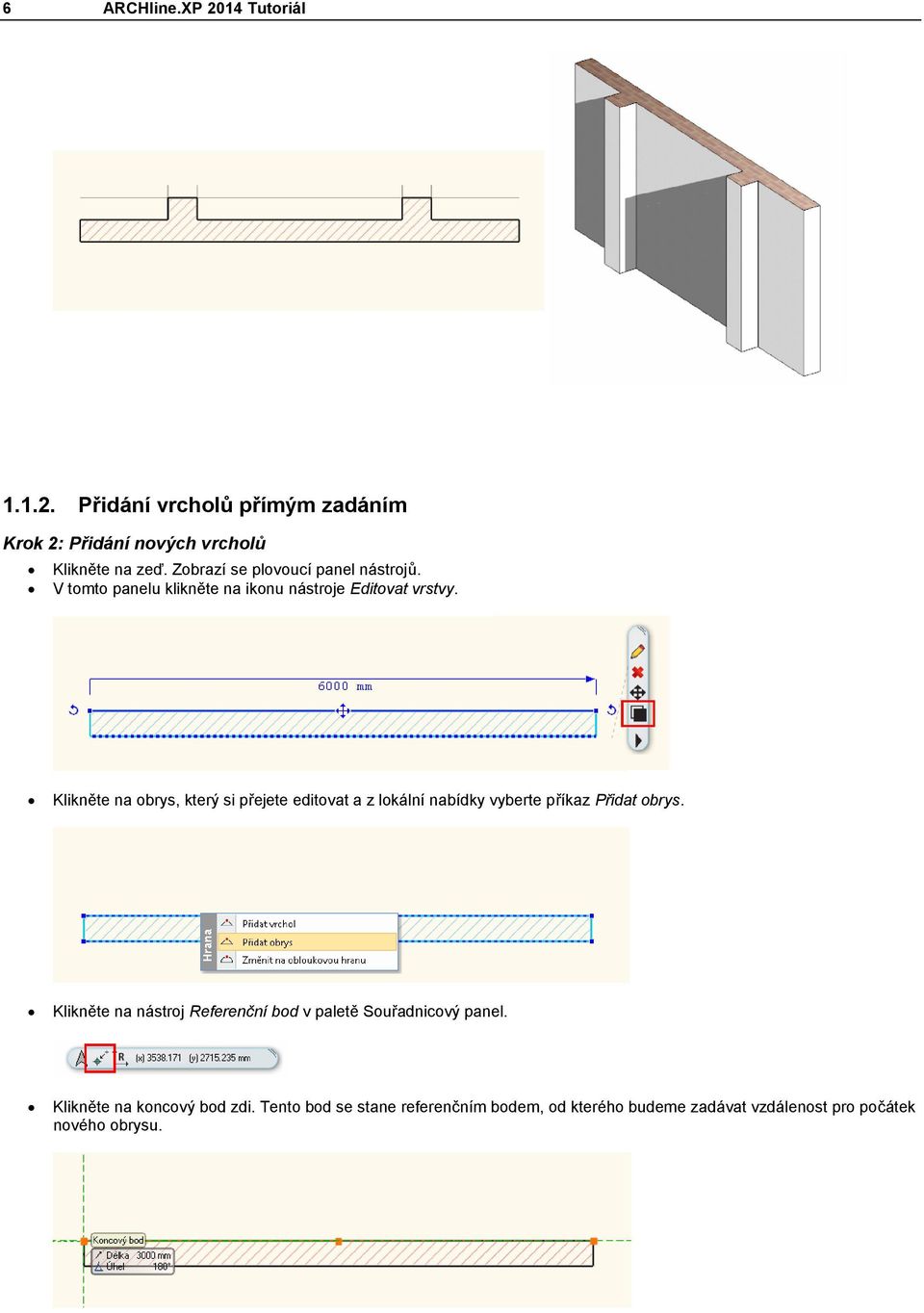

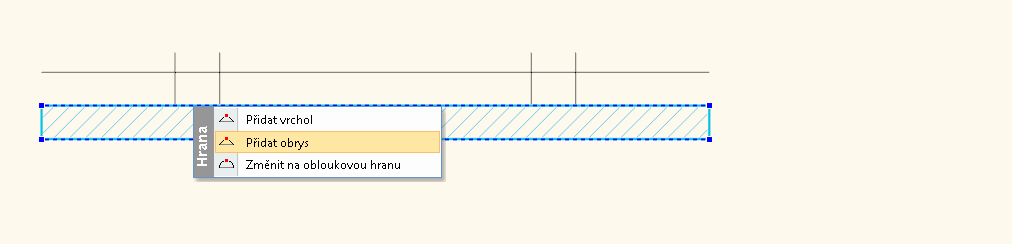

6 6 ARCHline.XP 2014 Tutoriál Přidání vrcholů přímým zadáním Krok 2: Přidání nových vrcholů Klikněte na zeď. Zobrazí se plovoucí panel nástrojů. V tomto panelu klikněte na ikonu nástroje Editovat vrstvy. Klikněte na obrys, který si přejete editovat a z lokální nabídky vyberte příkaz Přidat obrys. Klikněte na nástroj Referenční bod v paletě Souřadnicový panel. Klikněte na koncový bod zdi. Tento bod se stane referenčním bodem, od kterého budeme zadávat vzdálenost pro počátek nového obrysu.

7 ARCHline.XP 2014 Tutoriál 7 Přemístěte kurzor podél hrany doprava a zadejte vzdálenost např. 2m, hodnotu napište přímo na numerické klávesnici a stiskněte Enter. Na hraně zdi se vytvoří nový vrchol počátek nového obrysu. Přemístěte kurzor nahoru, zadejte délku 0.5m a stiskněte klávesu Enter. Přemístěte kurzor doprava, zadejte délku 1m a stiskněte klávesu Enter. Přemístěte kurzor dolů až na hranu zdi a stiskněte klávesu Enter nebo klikněte pravým tlačítkem myši. Stiskněte Enter pro ukončení zadání lomené čáry nového obrysu. Stiskněte Enter pro ukončení příkazu.

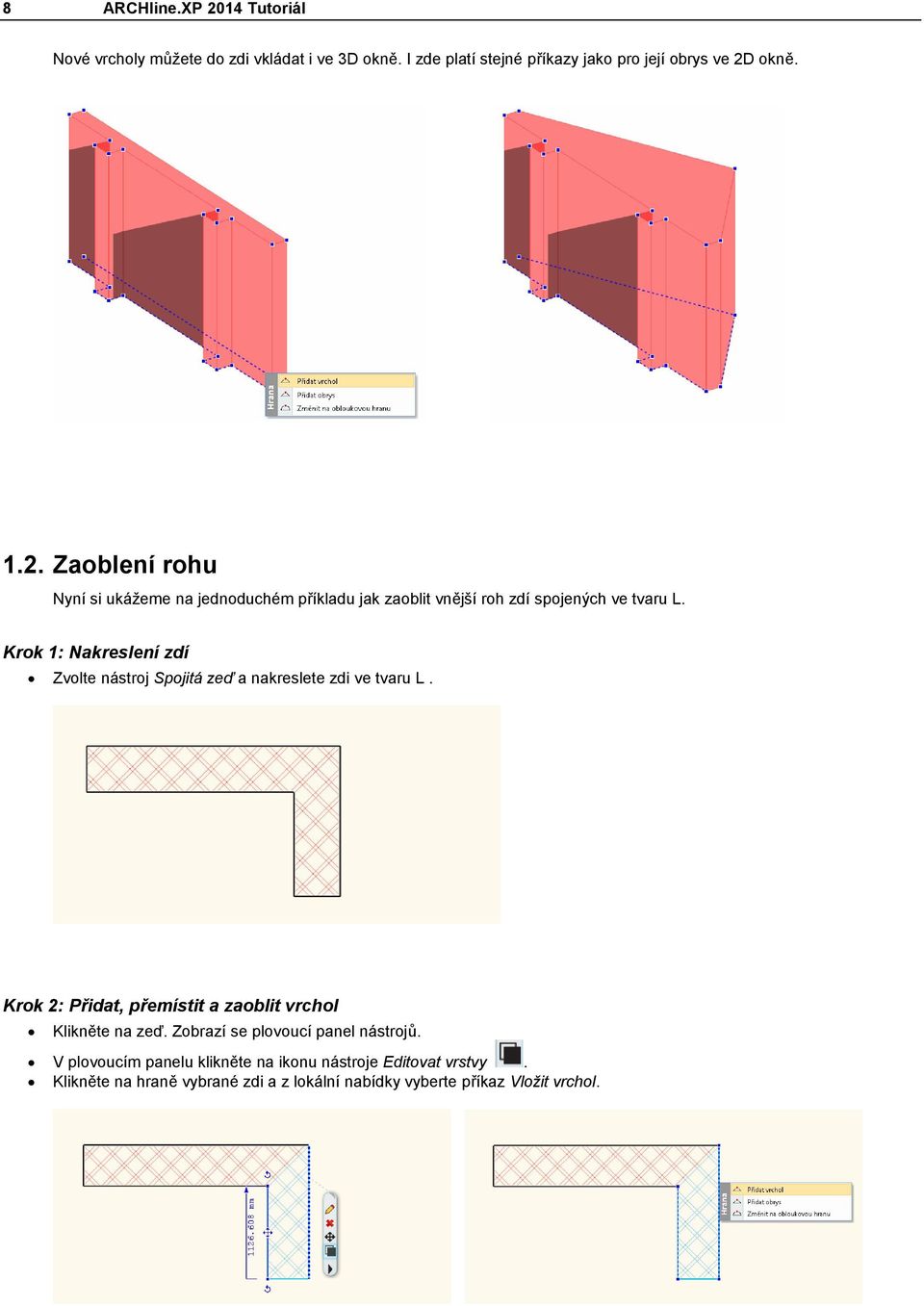

8 8 ARCHline.XP 2014 Tutoriál Nové vrcholy můžete do zdi vkládat i ve 3D okně. I zde platí stejné příkazy jako pro její obrys ve 2D okně Zaoblení rohu Nyní si ukážeme na jednoduchém příkladu jak zaoblit vnější roh zdí spojených ve tvaru L. Krok 1: Nakreslení zdí Zvolte nástroj Spojitá zeď a nakreslete zdi ve tvaru L. Krok 2: Přidat, přemístit a zaoblit vrchol Klikněte na zeď. Zobrazí se plovoucí panel nástrojů. V plovoucím panelu klikněte na ikonu nástroje Editovat vrstvy. Klikněte na hraně vybrané zdi a z lokální nabídky vyberte příkaz Vložit vrchol.

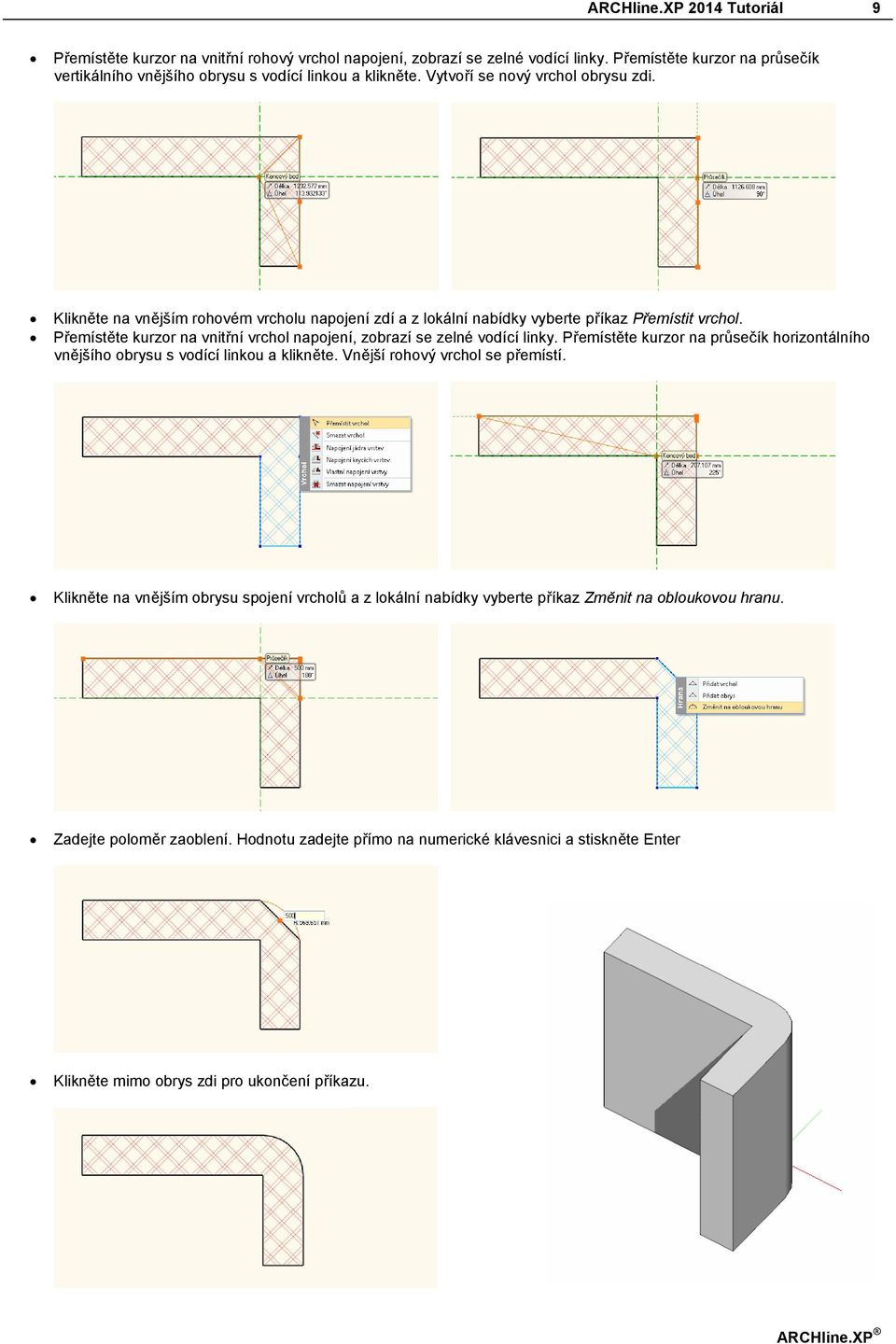

9 ARCHline.XP 2014 Tutoriál 9 Přemístěte kurzor na vnitřní rohový vrchol napojení, zobrazí se zelné vodící linky. Přemístěte kurzor na průsečík vertikálního vnějšího obrysu s vodící linkou a klikněte. Vytvoří se nový vrchol obrysu zdi. Klikněte na vnějším rohovém vrcholu napojení zdí a z lokální nabídky vyberte příkaz Přemístit vrchol. Přemístěte kurzor na vnitřní vrchol napojení, zobrazí se zelné vodící linky. Přemístěte kurzor na průsečík horizontálního vnějšího obrysu s vodící linkou a klikněte. Vnější rohový vrchol se přemístí. Klikněte na vnějším obrysu spojení vrcholů a z lokální nabídky vyberte příkaz Změnit na obloukovou hranu. Zadejte poloměr zaoblení. Hodnotu zadejte přímo na numerické klávesnici a stiskněte Enter Klikněte mimo obrys zdi pro ukončení příkazu.

10 10 ARCHline.XP 2014 Tutoriál 1.3. Napojení zdí: T napojení, X napojení a rozdělení zdí Krok 1: Nakreslení zdí Nakreslete zdi podle obrázku s libovolnými rozměry pomocí nástroje Spojitá zeď. Upravte si vzdálenosti nakreslených zdí. Okótujte si horní zeď pomocí nástroje Kótování zdí. Jestliže nemáte nastaveny žádné typy kót, označte v horním seznamu požadovaný typ např. Koncové body zdi a napojení a stiskněte tlačítko Přidat. Takto si vytvoříte seznam pouze potřebných kót pro daný případ. Stiskněte tlačítko OK a klikněte na horní hranu vrchní zdi. Umístěte kótovací řetězec.

11 ARCHline.XP 2014 Tutoriál 11 Krok 2a: Úprava vzdáleností mezi zdmi nástroj Přemístit Vyberte zeď a klikněte na ovládací značku přemístění na vybrané zdi nebo v plovoucí paletě (ikona křížku). Z nabídky vyberte příkaz Přemístit. Naznačte kurzorem směr přemístění a na numerické klávesnici zadejte hodnotu vzdálenosti. Stiskněte Enter. Krok 2a: Úprava vzdáleností mezi zdmi nástroj Inteligentní vzdálenost Inteligentní vzdálenost je rychlý nástroj pro měření a změnu vzdálenosti mezi prvním vybraným prvkem a dalšími vybranými prvky. ARCHline.XP zobrazí první prvek červenou barvou, další vybrané prvky zvýrazněny modrou barvou. Modře zvýrazněné prvky se při změně hodnoty vzdálenosti posunují. První vybraný prvek slouží jako reference a zůstává na svém místě. Klikněte na první prvek Stiskněte klávesu CTRL a klikněte na další prvek nebo další prvky. Klikněte na symbol šipky, pokud si přejete změnit směr přemístění. Klikněte na hodnotu vzdálenosti, zadejte novou hodnotu a stiskněte Enter. Krok 3: T napojení V tomto případě zarovnáme dva přesahující konce příčné zdi. Klikněte na nástroj Zarovnat první v paletě Editace. Klikněte nejprve v bodě 1 a následně v bodě 2. Pro opačný konec zdi budeme postupovat obdobně, nejprve klikněte v bodě 3 a následně v bodě 4.

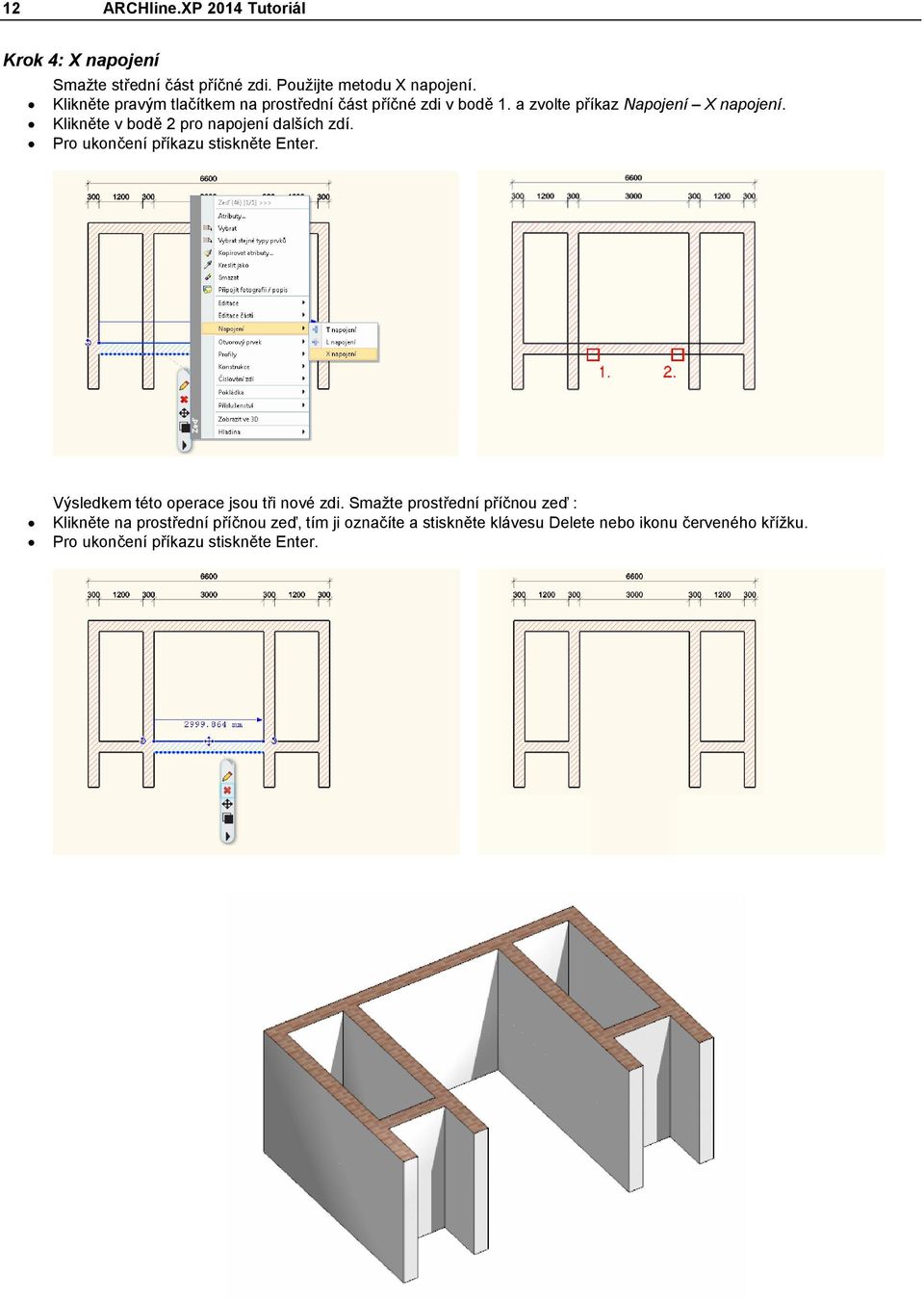

12 12 ARCHline.XP 2014 Tutoriál Krok 4: X napojení Smažte střední část příčné zdi. Použijte metodu X napojení. Klikněte pravým tlačítkem na prostřední část příčné zdi v bodě 1. a zvolte příkaz Napojení X napojení. Klikněte v bodě 2 pro napojení dalších zdí. Pro ukončení příkazu stiskněte Enter. Výsledkem této operace jsou tři nové zdi. Smažte prostřední příčnou zeď : Klikněte na prostřední příčnou zeď, tím ji označíte a stiskněte klávesu Delete nebo ikonu červeného křížku. Pro ukončení příkazu stiskněte Enter.

13 ARCHline.XP 2014 Tutoriál Vícenásobné napojení zdí Tento příklad popisuje jak napojit tři nebo více zdí v jednom rohu. Nakreslete tři zdi podle obrázku nástrojem Spojitá zeď. Klikněte na nástroj Zarovnat první z palety Editace. Klikněte na body 1. a 2. Automaticky se vytvoří průnik s třetí nespojenou zdí. Enter ukončí příkaz Rozdělení zdi čarou Krok 1: Nakreslení zdí a schodiště Nakreslete zdi podle obrázku pomocí nástroje Spojitá zeď. Zadejte příkaz Schodiště Předdefinovaná schodiště a v dialogovém okně vyberte typ L tvar s mezipodestou. Potvrďte výběr stisknutím tlačítka OK a umístěte schodiště na půdorys podle obrázku. Postupně klikněte na body 1., 2., 3.. V zobrazeném dialogovém okně stisknutím tlačítka OK potvrďte nastavené parametry.

14 14 ARCHline.XP 2014 Tutoriál Krok 2: Rozdělení zdí pomocí čáry řezu Klikněte na zeď, kterou si přejete rozdělit. V našem případě je to zeď, kterou protíná první rameno schodiště. Zobrazí se plovoucí panel nástrojů. V plovoucím panelu klikněte na ikonu pro vyvolání příkazů plovoucí nabídky. Z nabídky vyberte příkaz Editace Rozdělit čarou. Zadejte počáteční a koncový bod čáry řezu body 1. a 2., využijte obrys ramene schodiště, na který se přichytí kurzor (automatické vyhledávání speciálních bodů je implicitně povoleno v preferencích programu, kurzor se automaticky přichytí, když jej přiblížíte k těmto bodům nebo vodícím linkám). Program rozdělí zeď. Kliknutím vyberte nyní delší část zdi a zadejte další čáru řezu body 3. a 4. Enter ukončí příkaz.

15 ARCHline.XP 2014 Tutoriál Zobrazení napojení zdi dvou různých materiálů v půdorysném výkresu Při napojení zdí dvou rozdílných materiálů je důležité zobrazit oddělovací čáru mezi materiály. K tomuto účelu slouží volba zobrazení rámečku v nastavení šrafování vrstev zdí. Jestliže se při napojení neobjeví oddělovací čára materiálů (přednastavené zdi toto nastavení již mají zapnuté) aktivujte atributy jedné ze zdí a klikněte na styl šrafování vrstvu. Ze seznamu vyberte volbu Editovat. Zobrazí se dialogové okno pro nastavení šrafování, zde zapněte volbu Zobrazit rámeček. Potvrďte všechna nastavení OK Sendvičové zdi napojení vrstev pomocí priority V tomto příkladě vytvoříme jednoduchou třívrstvou zeď. U vícevrstvých zdí je možné nastavit tzv. prioritu vrstev, která nám umožní vytvořit správné napojení zdí. Jednotlivým vrstvám může být přiřazen index priority (0 10), vyšší hodnota znamená vyšší prioritu. Budeme vytvářet následující vícevrstvé zdi:. Krok 1: Vytvoření nové třívrstvé zdi a nastavení priority Klikněte na ikonu nástroje Zeď v paletě Pracovní nástroje pravým tlačítkem myši. Zobrazí se dialogové okno Atributy zdi, Aktivujte kliknutím kartu Vrstvy zdi.

16 16 ARCHline.XP 2014 Tutoriál Stiskněte dvakrát tlačítko Vložit, tímto způsobem přidáte do zdi další dvě vrstvy. Klikněte na názvu materiálu první vrstvy, zobrazí se dialogové okno Materiály. Vyberte nový materiál z knihovny Omítka1. Tento materiál naleznete ve složce Materiály Stavební materiály. Potvrďte výběr stisknutím tlačítka OK. Kliknutím na názvu první vrstvy měňte její název např. na Omítka. Změňte šířku první vrstvy kliknutím na její hodnotě a zadáním: 50 mm. Klikněte na názvu šrafování první vrstvy, z nabídky vyberte příkaz Editovat. Změňte vzor šrafování. Klikněte na ikonu se třemi tečkami, zobrazí se dialogové okno s knihovnou vzorů. Vyberte šrafovací vzor nazvaný Písek. Potvrďte výběr stisknutím tlačítka OK Zadejte atributy třetí vrstvy podle předchozích instrukcí. Pro nastavení priority vycházíme z požadavku, že vnější vrstvy (číslo 1. a 3.) budou spojeny pouze po obvodu, zatímco prostřední vrstva č.2 bude propojena vždy. To znamená, že prostřední vrstva bude mít vždy vyšší prioritu než obvodové vrstvy, které budou mít prioritu stejnou. Vrstva s vyšší prioritou tedy překryje vrstvu s nižší prioritou a vrstvy se stejnou prioritou budou navzájem spojeny. Nastavte tedy pro vrstvy č.1 a č.3 prioritu 1, a pro vrstvu č.2 prioritu 2.

17 ARCHline.XP 2014 Tutoriál 17 Uložte si nastavené parametry jako uživatelský kreslící styl. Takto uložené styly vám umožní použít typizované objekty i v dalších projektech, aniž byste museli znovu nastavovat parametry a vytvářet nové prvky. Klikněte na tlačítko Styl, napravo se zobrazí nové dialogové okno (tlačítko stylu patrně bude obsahovat název aktuálního nastavení). Klikněte na tlačítko Nové a zapište název nového nastavení: Zeď s omítkou. Potvrďte OK a zavřete dialogové okno atributů zdi Krok 2: Nakreslení zdi Nakreslete dvě zdi podle obrázku nástrojem Spojitá zeď. Vzhledem k tomu, že priorita prostřední vrstvy je vyšší, budou tyto vrstvy u obou zdí spojeny. Z nabídky Pohled zvolte příkaz Zobrazení detailů podle měřítka. V zobrazeném dialogovém okně klikněte v druhém sloupci na druhou ikonu shora. V tomto případě program zobrazí celou zeď šrafováním prostřední vrstvy, tedy vrstvy která byla zvolena v dialogovém okně Atributy zdi Vrstvy zdi jako Zobrazená vrstva. Zbylé dvě vrstvy nejsou zobrazeny. Klikněte na ikonu Vytvořit 3D model. V dialogovém okně zapněte volbu Zobrazit vrstvy. Nyní jsou zobrazeny v prostorovém okně zdi včetně svých vrstev. Jestliže je tato volba vypnuta, zdi budou zobrazeny materiálem a výškou vrstvy, která byla zvolena v dialogovém okně Atributy zdi Vrstvy zdi jako Zobrazená vrstva..

18 18 ARCHline.XP 2014 Tutoriál 1.8. Sendvičové zdi napojení vrstev graficky Pomocí příkazu pro grafické napojení zdí je možné přímo na půdorysném plánu vytvořit složité napojení jednotlivých vrstev zdí, bez nutnosti natavení priority. Příkaz se nachází v lokální nabídce zdi Konstrukce Definovat speciální napojení. Nakreslete zdi podle obrázku nástrojem Spojitá zeď. Použijte přednastavené nastavení zdi Montovaná obv. stěna 250. Klikněte na nástroj Zarovnat oba z palety Editace. Klikněte na horní a následně na spodní zeď. Zdi se spojí. Klikněte na horní zeď pravým tlačítkem v bodě 1. (tepelná izolace) a ze seznamu vyberte příkaz Konstrukce Definovat speciální napojení. Klikněte na vrstvu spodní zdi v bodě 2. (vnější OSB deska). Zobrazí se dialogové okno pro zadání napojení vrstev. Zapněte volbu T napojení. Potvrďte OK.

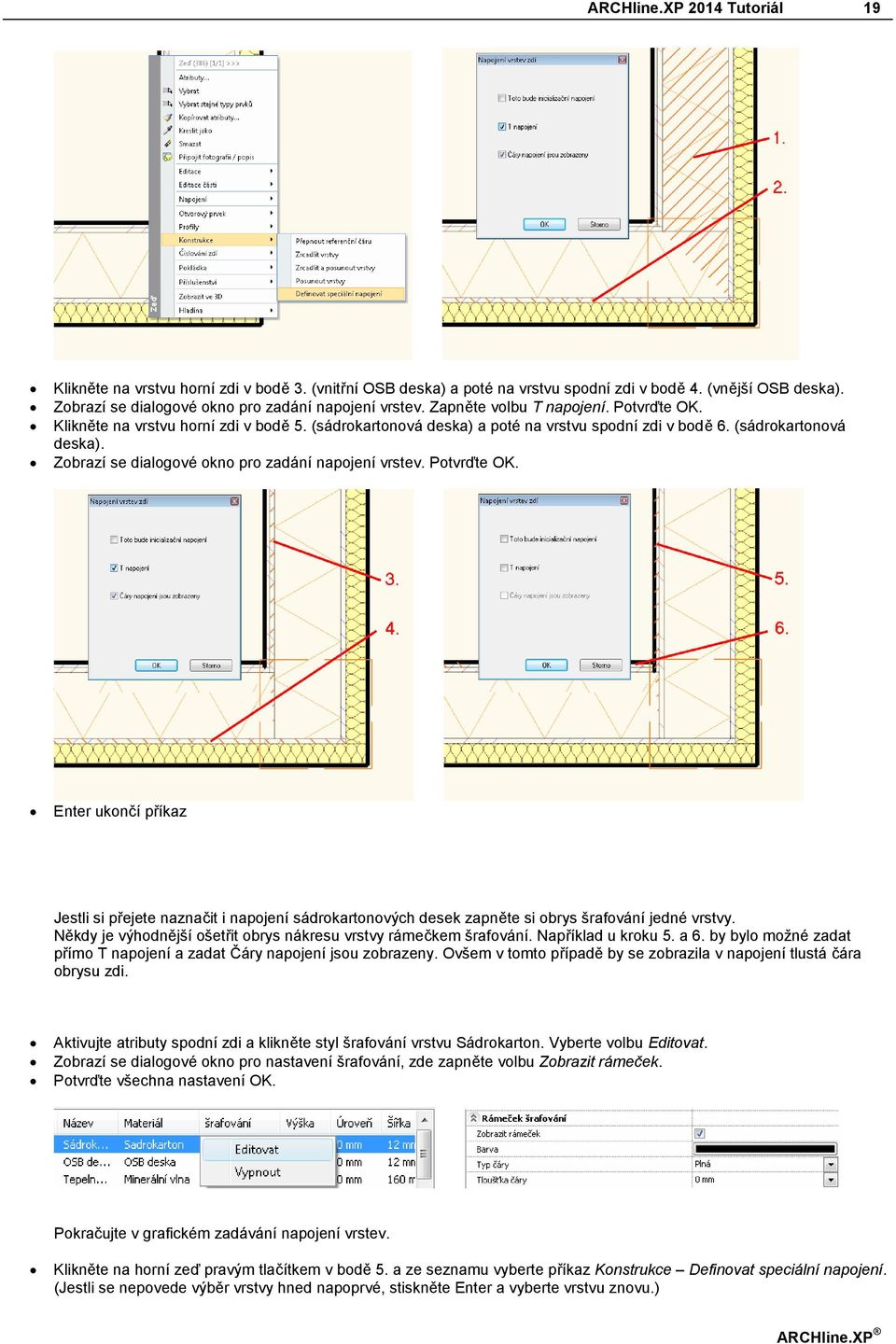

19 ARCHline.XP 2014 Tutoriál 19 Klikněte na vrstvu horní zdi v bodě 3. (vnitřní OSB deska) a poté na vrstvu spodní zdi v bodě 4. (vnější OSB deska). Zobrazí se dialogové okno pro zadání napojení vrstev. Zapněte volbu T napojení. Potvrďte OK. Klikněte na vrstvu horní zdi v bodě 5. (sádrokartonová deska) a poté na vrstvu spodní zdi v bodě 6. (sádrokartonová deska). Zobrazí se dialogové okno pro zadání napojení vrstev. Potvrďte OK. Enter ukončí příkaz Jestli si přejete naznačit i napojení sádrokartonových desek zapněte si obrys šrafování jedné vrstvy. Někdy je výhodnější ošetřit obrys nákresu vrstvy rámečkem šrafování. Například u kroku 5. a 6. by bylo možné zadat přímo T napojení a zadat Čáry napojení jsou zobrazeny. Ovšem v tomto případě by se zobrazila v napojení tlustá čára obrysu zdi. Aktivujte atributy spodní zdi a klikněte styl šrafování vrstvu Sádrokarton. Vyberte volbu Editovat. Zobrazí se dialogové okno pro nastavení šrafování, zde zapněte volbu Zobrazit rámeček. Potvrďte všechna nastavení OK. Pokračujte v grafickém zadávání napojení vrstev. Klikněte na horní zeď pravým tlačítkem v bodě 5. a ze seznamu vyberte příkaz Konstrukce Definovat speciální napojení. (Jestli se nepovede výběr vrstvy hned napoprvé, stiskněte Enter a vyberte vrstvu znovu.)

20 20 ARCHline.XP 2014 Tutoriál Klikněte na vrstvu spodní zdi v bodě 6. (sádrokartonová deska). Zobrazí se dialogové okno pro zadání napojení vrstev. Zapněte volbu T napojení. Potvrďte OK Sendvičové zdi modifikace obrysu vrstvy V tomto příkladě upravíme obrys prostřední vrstvy sendvičové zdi, která má každou vrstvu s jinou výškou. Krok 1: Nastavení vrstev zdi Klikněte na ikonu nástroje Zeď v paletě Pracovní nástroje pravým tlačítkem myši. Zobrazí se dialogové okno Atributy zdi, Aktivujte kliknutím kartu Vrstvy zdi. Stiskněte dvakrát tlačítko Vložit, tímto způsobem přidáte do zdi další dvě vrstvy. Klikněte na řádek třetí vrstvy a stiskněte tlačítko Zobrazená vrstva. Nastavte výšku první vrstvy: 2,5 m. Šířka: 0,05 m. Nastavte výšku druhé vrstvy: 1.5 m. Šířka: 0,3 m. Priorita 2. Nastavte výšku třetí vrstvy: 1.2 m. Šířka: 0,05 m. Přiřaďte rozdílné materiály jednotlivým vrstvám. Stiskněte tlačítko OK pro zavření dialogového okna. Klikněte na nástroj Vytvořit 3D model a v zobrazeném dialogovém okně zapněte volbu Zapnout detaily vrstev. Potvrďte nastavení stisknutím tlačítka OK, program zobrazí 3D pohled zdi s rozdílnými vrstvami. Nakreslete zeď dlouhou 5m. 2 Jestliže je volba Zobrazit vrstvy vypnuta, program zobrazí zeď s výškou zobrazené vrstvy.

21 ARCHline.XP 2014 Tutoriál 21 Krok 2: Modifikace profilu jedné vrstvy Klikněte na zeď. Zobrazí se plovoucí panel nástrojů. V plovoucím panelu klikněte na ikonu nástroje Editovat vrstvy. Klikněte na ovládací značce pro editaci vrstev a vyberte příkaz Další vrstva. Vybere se prostřední vrstva. Klikněte na spodní hraně vybrané prostřední vrstvy a vyberte příkaz Přidat obrys. Podle obrázku nakreslete lomenou čáru (body ), šikmé segmenty jsou pod úhlem 45º a 135º (pro zablokování předdefinovaného směru použijte klávesu Shift nebo vodící linky). Stiskněte Enter pro zakončení příkazu.

22 22 ARCHline.XP 2014 Tutoriál Profilace zdí zadání horního profilu zdi na editačním nákresu Krok 1: Transformace přímé zdi na obloukovou Pomocí nástroje Spojitá zeď z palety pracovních nástrojů zdi nakreslete zeď 6m dlouhou. Klikněte na hraně zdi a z nabídky zvolte příkaz Změnit na obloukovou hranu. Z postraní palety zvolte příkaz Poloměr a zadejte hodnotu: 4.0 m. Přemístěte kurzor na tu stranu, kde budete vytvářet zaoblení a klikněte pro potvrzení zadání. Vytvoří se oblouková zeď. Stiskněte Enter pro ukončení příkazu. Krok 2: Přidání profilu na zeď Klikněte na vnitřní straně obloukové zdi pravým tlačítkem myši a z lokální nabídky zvolte příkaz Profily Přidat horní čelní profil. Program vygeneruje editační nákres zvolené plochy zdi. Umístěte tento nákres na pracovní plochu. Jakmile umístíte nákres na plochu, můžete okamžitě začít kreslit horní profil, není zapotřebí aktivovat žádný kreslící nástroj. Nakreslete profil podle obrázku. Nakreslete čáru od levé hrany na horní hranu V postraní nabídce vyberte příkaz Oblouk a zadejte koncový vrchol oblouku 3., poté klikněte pro zadání výšky oblouku 4.. Nakonec zadejte čáru k pravé hraně 5. Pro přesné kreslení můžete použít nástroje palety Reference. Stisknutím klávesy Enter ukončíte definici profilu a zeď s profilací se zobrazí v pohledovém okně. 2 Profilace zdí pomocí editačního nákresu je vhodná v případech, kdy je zapotřebí nakreslit přesný a složitý tvar profilu. Celý profil je možné předkreslit editační nákres umístěte na plochu a příkaz zrušte (např. Klávesou Esc). Nákres zůstane na pracovní ploše. Pomocí 2D nástrojů nakreslete přesný profil a vyvolejte znovu příkaz pro zadání profilu. Umístěte nákres opět do stejného místa a vyberte nakreslený profil, například nástrojem Bod profilu.

23 ARCHline.XP 2014 Tutoriál Profilace zdí zadání horního profilu zdi ve 3D V této kapitole si ukážeme, jak modifikovat profil zdi přímo ve 3D modelu. Krok 1: Nakreslení zdí Nakreslete zdi podle obrázku níže pomocí nástroje Zeď Spojitá zeď. Z postraní palety zvolte příkaz Pravoúhelník a z dalšího seznamu příkazů vyberte Pravoúhelník rozměry X a Y. V dialogovém okně zadejte v políčku pro X=5m a Y=5m. Stiskněte tlačítko OK. Kliknutím na pracovní ploše umístěte zdi. Stiskněte Enter pro ukončení příkazu. Krok 2: Modifikace profilu ve 3D Aktivujte 3D okno. Vyberte zeď, u které si přejete změnit profil a z lokální nabídky zvolte příkaz Profily Editovat čelní profil. Program zobrazí nástroje pro editaci profilu a obrys profilu zdi modrou barvou. Vnitřní délka zdi je 5m, abychom mohli využít polohování na 3D rastr v horizontálním směru po 1m, je vhodné posunout rastr o tloušťku zdi a nastavit jeho síť ve směru X na 5 polí (pole má implicitní rozměr 1x0,5m). Zadejte příkaz 3D Pracovní rovina Přemístit podél osy X a zadejte hodnotu posunutí přímo z numerické klávesnice (v našem případě 0,3 m). Potvrďte klávesou Enter. Zadejte příkaz Soubor Preference a na kartě Nastavení prvků v oddíle 3D pracovní rovina nastavte Počet dělení X na 5. Potvrďte nastavení stisknutím tlačítka Ukončit. Ve Stavové řádce zapněte polohování na rastr SNAP a polohování na speciální body OSNAP. Klikněte na obrys na horní hraně zdi a vyberte příkaz Přidat vrchol. Umístěte vrchol podle obrázku.

24 24 ARCHline.XP 2014 Tutoriál Klikněte na obrys v pravé časti horní hrany zdi a vyberte příkaz Přidat vrchol. Umístěte další vrchol podle obrázku. Klikněte na obrys na horní hraně zdi mezi novými vrcholy a vyberte příkaz Změnit na obloukovou hranu. Umístěte vrchol oblouku podle obrázku. Stisknutím klávesy Enter ukončíte definici profilu a zeď s profilací se zobrazí v pohledovém okně. Klikněte na nástroj Upravit první v paletě Editace a upravte napojení zdí. Nejprve klikněte na zeď č.1 a poté na zeď č.2. Využití takto upravené zdi si předvedeme v dalším díle věnovaném otvorovým prvkům.

25 ARCHline.XP 2014 Tutoriál Profilace zdí uzavřený profil na více zdech Každý druh profilu je možné připojit současně několika zdem. Profily mohou být také obloukové. Krok 1: Nakreslení obloukových zdí Pomocí nástroje Zeď Oblouková zeď z palety pracovních nástrojů zdi, nakreslete tři obloukové zdi. Hladké napojení zdí vytvořte použitím nástroje Hladce z postraní palety. Zadejte počáteční bod první obloukové zdi (1.). Zadejte koncový bod obloukové zdi (2.) a nakonec zadejte výšku oblouku (3.). Z postraní palety vyberte příkaz Hladce. Zadejte koncový bod druhé obloukové zdi. Z postraní palety vyberte příkaz Hladce a zadejte koncový bod třetí obloukové zdi. Klikněte pravým tlačítkem myši pro ukončení zadání spojených zdí. Klikněte pravým tlačítkem pro ukončení příkazu.

26 26 ARCHline.XP 2014 Tutoriál Krok 2: Nakreslení profilu Klikněte na vnitřní stranu první zdi pravým tlačítkem myši a z lokální nabídky zvolte příkaz Profily Přidat celý čelní profil Umístěte editační nákres na pracovní plochu. Enter ukončí příkaz. Opakujte příkaz pro další dvě zdi a umístěte editační nákresy vedle sebe.! Pozor na to, aby jste vždy klikli na stejnou stranu zdí při jejich výběru. Nakreslete profil podle obrázku. Použijte nástroje Lomená čára.z palety Pracovní nástroje Kreslení. Pro kreslení hladkého napojení oblouků klikněte použijte příkazy Oblouk a Hladce v postraní paletě doplňkových příkazů. Krok 3: Vytvoření celého profilu Klikněte na vnitřní stranu první zdi pravým tlačítkem myši a z lokální nabídky zvolte příkaz Profily Přidat celý čelní profil a umístěte editační nákres na stejné místo, kde je umístěný nákres z kroku č.2. Z postraní palety Definice profilu zvolte příkaz Bod profilu a klikněte uvnitř nákresu profilu první zdi (1.).

27 ARCHline.XP 2014 Tutoriál 27 Klikněte na vnitřní stranu druhé zdi pravým tlačítkem myši a z lokální nabídky zvolte příkaz Profily Přidat horní čelní profil a umístěte editační nákres na stejné místo, kde je umístěný nákres z kroku č.2. Z postraní palety Definice profilu zvolte příkaz Vybrat otevřený řetězec a klikněte na oblouku profilu druhé zdi (2.). Nyní klikněte na vnitřní stranu třetí zdi pravým tlačítkem myši a z lokální nabídky zvolte příkaz Profily Přidat celý čelní profil a umístěte editační nákres na stejné místo, kde je umístěný nákres z kroku č.2. Z postraní palety Definice profilu zvolte příkaz Bod profilu a klikněte uvnitř nákresu profilu první zdi (3.).

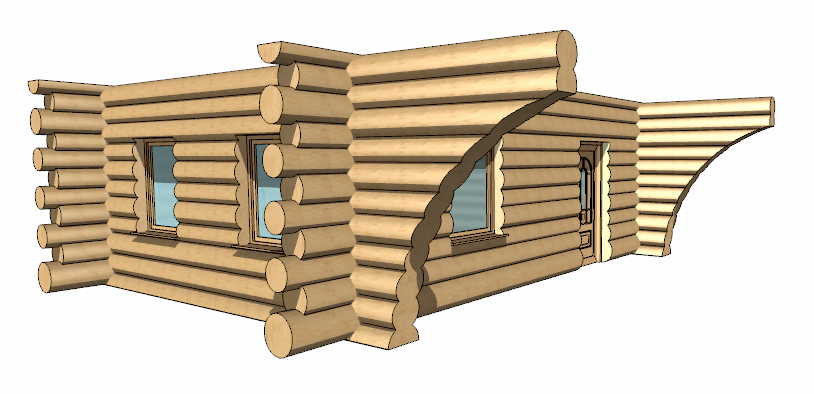

28 28 ARCHline.XP 2014 Tutoriál Profilace zdí příčný profil Příčný profil je možné zadávat graficky ve 3D nebo vycházet z přesného nákresu. Krok 1: Nakreslení zdi a nákresu příčného profilu Nakreslete zdi podle obrázku níže pomocí nástroje Zeď Spojitá zeď. Každá zeď je 8m dlouhá a 40cm široká. Všechny materiály jsou nastaveny na Borovice přírodní. Klikněte na jednu zeď a z lokální nabídky vyberte příkaz Profily Přidat příčný profil. Kliknutím umístěte profil na pracovní ploše. Stiskněte Enter pro ukončení příkazu. Profil zdi zůstane na výkrese. Nakreslete kružnice představující příčný řez kmenů borovice podle obrázku. Zkopírujte si obdélníkový profil zdi a vytvořte i druhý příčný profil zdi, která bude kolmá na zeď s předchozím profilem. Zde budou kmeny posunuty. Vyvolejte příkaz Editace Smazat Mezi průsečíky a klikněte postupně na protínající části sousedních kružnic. Enter ukončí příkaz

29 ARCHline.XP 2014 Tutoriál 29 Krok 2: Příčná profilace zdí Klikněte na jednu zeď a z lokální nabídky vyberte příkaz Profily Přidat příčný profil. Umístěte profil na stejné místo jako v předchozím kroku Z nabídky příkazů Definice profilu vyberte příkaz Bod profilu a klikněte uvnitř nakreslených kružnic (1.). Enter ukončí příkaz Pro kolmo napojené zdi použijte druhý připravený profil. Krok 3: Profilace ve 3D Aktivujte 3D pohled. Klikněte na levou zeď a z lokální nabídky vyberte příkaz Profily Editovat čelní profil. Nakreslete profil zdi podle obrázku níže. Enter pro ukončení příkazu. Vytvořte profil i pro pravou zeď, nebo jednoduše pravou zeď smažte a zkopírujte levou zeď na pozici pravé zdi. Můžete si pomoci i tím, že si zobrazíte kolmý pohled, a aby byly zobrazeny obě zdi přepnete se do zobrazení Drátěný model. Takto můžete obkreslit profil předcházející zdi. ARCHline.XP

30 30 ARCHline.XP 2014 Tutoriál Profilace zdí příčný vícenásobný profil Pomocí následující metody je snadné vytvářet složitější profilované tvary založené na několika oblastech profilace. Krok 1: Nakreslení další zdi pro vícenásobnou profilaci Připojte další zeď k horizontální zdi z předcházejícího postupu. Zde budeme vytvářet zobrazení každého druhého kmenu. Krok 2: Příčná profilace zdi vícenásobnou profilaci Pomocí nástroje Kreslení Kružnice Kružnice třemi body dokreslete každou druhou kružnici v nákresu profilace z předchozího příkladu. Klikněte na připojenou zeď a z lokální nabídky vyberte příkaz Profily Přidat příčný profil. Umístěte profil na stejné místo jako v předchozím kroku Z nabídky příkazů Definice profilu vyberte příkaz Násobený profil. Z nabídky příkazů Definice profilu vyberte příkaz Bod profilu a klikněte uvnitř nakreslené kružnic. Tento bod opakujte i pro ostatní kružnice. Enter ukončí příkaz

31 ARCHline.XP 2014 Tutoriál Zablokování tvaru Příkaz můžete použít pro specifické zobrazení 3D tvaru architektonických objektů nezávisle na jejich zobrazení ve 2D. Tímto způsobem můžete snadno vytvářet detailní výkresy architektonických objektů bez zobrazení těchto detailů ve 2D výkrese. Jakmile zablokujete architektonický prvek, můžete provádět jakékoliv modifikace ve 2D výkrese, aniž by se 3D zobrazení změnilo. Použijeme model z předcházejícího příkladu. Aktivujte 3D pohled. Zadejte příkaz Modifikace Zablokovat architektonický prvek ve 3D Zablokovat tvar. Klikněte na střední zeď (1.) a poté na připojené zdi (2., 3.). Potvrďte Enterem. Upravte 2D vyjádření zablokovaných zdí, 3D model zůstane nezměněn. Referenci zůstává první zvolený prvek (prostřední zeď). Například smažte připojené zdi (2., 3.).
