1 Novinky WinCC V7.5 TIA na dosah Siemens, s.r.o Všechna práva vyhrazena. siemens.cz/dfpd

2 Přehled novinek Audit Strukturovaná data včetně napojení na faceplate WinCC V7.x komunikace na S7-1200/1500 OPC UA client for alarms & conditions Vylepšená konfigurace dynamických vlastností (animace) a textů Dynamické vlastnosti pro SVG symboly Připojení na Cloud Industrial Data Bridge: OPC UA connectivity WinCC Audit: electronic signature + 4-eye-principale Kompatibilita s operačním systémem, upgrade WinCC Ostatní Jednoduchý výběr pomocí color pickeru Nový design template Nová rozšířená simulace WinCC Tag Simulation Icon font a character map Obrazovky PDL organizované do podadresářů Menu atoolbar Editor v configuration studiu Individuální nastavení pro OnScreenKeyboard Přepnutí komunikačního spojení s PLC Tagy pro monitorování logging a channel connections Basic Process Library Strana2

3 Strukturovaná data včetně napojení na faceplate

4 Strukturovaná data včetně napojení na faceplate PLC Simatic Řízená technologie Motor 1 Speed 2200 Status Run Temp 56 C Mode Man. Motor 2 Speed 100 Status Run Temp 48 C Mode Man. Motor 3 Speed 200 Status Run Temp 60 C Mode Man. Motory v řízené technologii jsou v PLC jako jeden objekt Motor, který má stejnou strukturu dat. Stejný objekt Motor lze napojit i ve vizualizaci např. na objekt faceplate. Strana4 TIA Portlal Standardizovaný PLC data typ Proměnná Motor x je uložená v databázi jen jednou a využívá ji PLC i SCADA Rychlejší oživení, minimalizace chyb a vyšší flexibilita při změnách

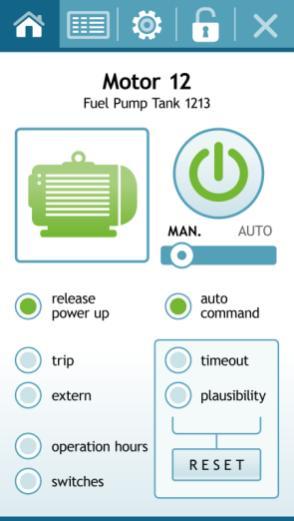

5 Strukturovaná data včetně napojení na faceplate Objektově orientovaný přístup v rámci celého automatizačního projektu. Od datové struktury v PLC až na objekty ve SCADA. TIA Portal Motor 12 Speed 2200 Status Run Temp 56 C Mode Man. Configuration stuio Motor 12 Speed 2200 Status Run Temp 56 C Mode Man. Faceplate Strana5 Structured data types z TIA Portalu přímo importovány do WinCC Configuration Studia Strukturovaná data použita v interface (rozhraní) v grafickém objektu typu faceplate.

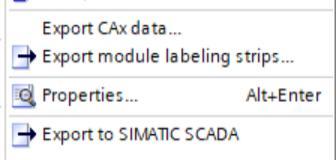

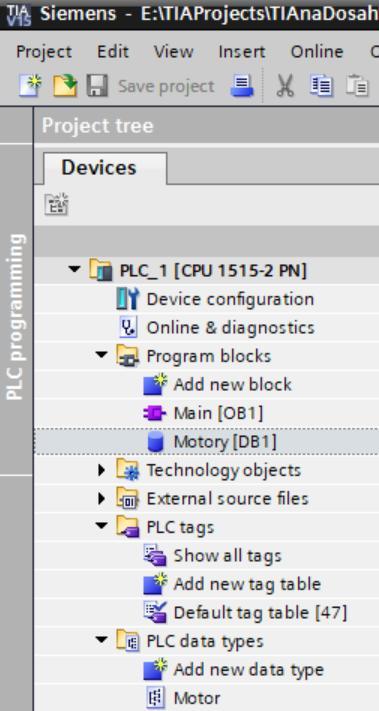

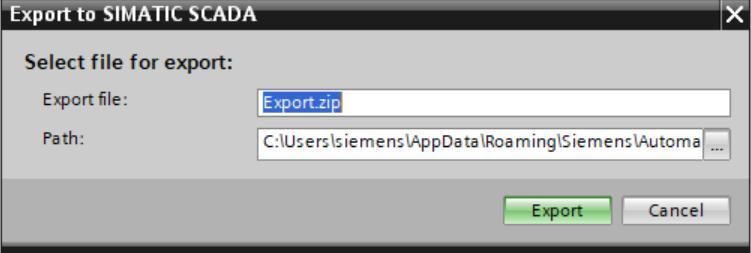

6 Strukturovaná data včetně napojení na faceplate TIA Portal Datový blok pro uložení dat o stavu jednotlivých motorů Offline export dat z TIA Portalu V13 SP1 a novějšího Strana6 Vytvořená struktura dat pro motory v TIA Portalu Pokud není volba exportu v TIA Portalu Export.zip soubor pro offline import dat do WinCC

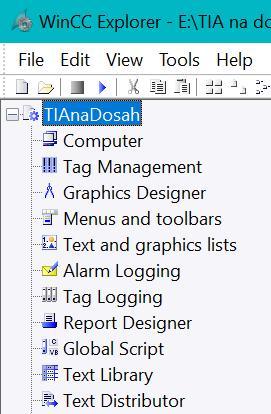

7 Strukturovaná data včetně napojení na faceplate Configuration stuio Offline import dat z TIA Portalu V13 SP1 a novějšího Strana7 Export.zip soubor pro offline import dat do WinCC

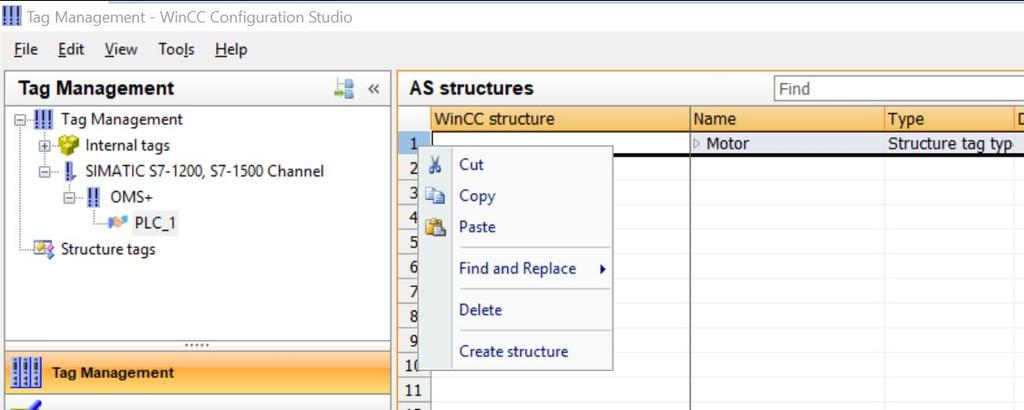

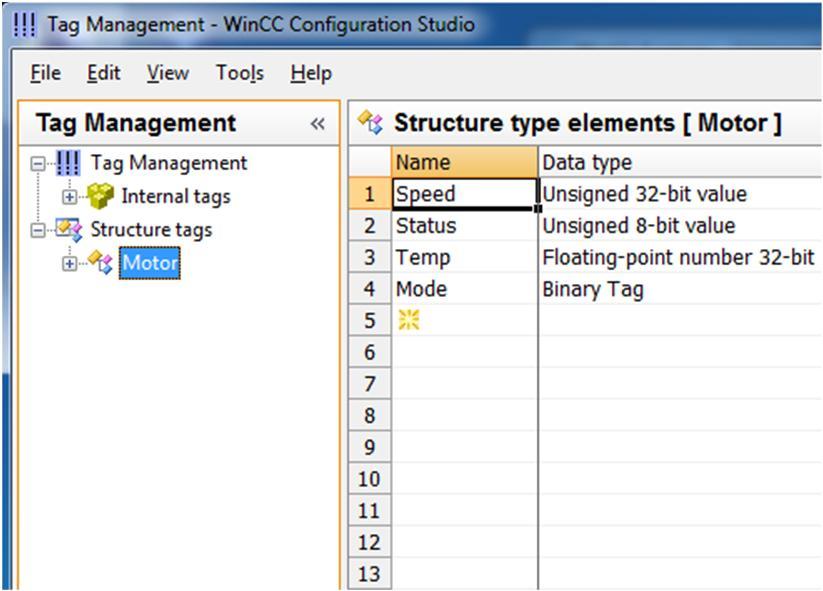

8 Strukturovaná data včetně napojení na faceplate Configuration stuio Označit celý řádek a vytvořit strukturu Proměnné ze strukturovaných datových typů jsou přímo přiřazeny do WinCC Automatické vygenerování Možnost napojení na faceplate (není nutno používat interní proměnnou) Strana8

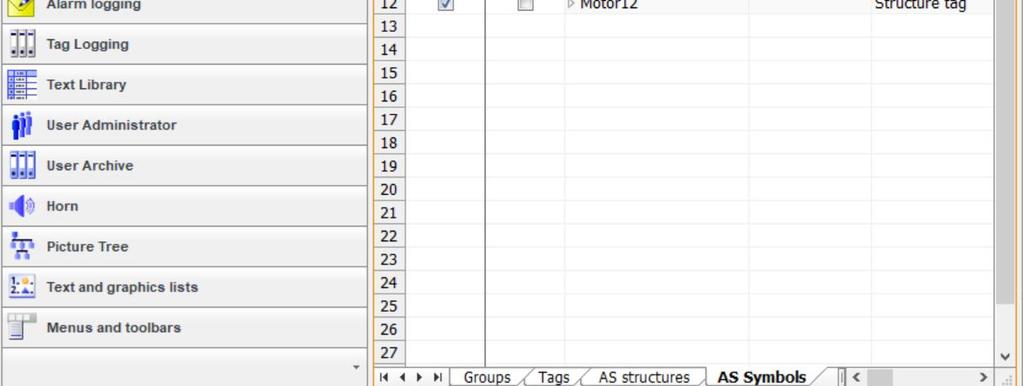

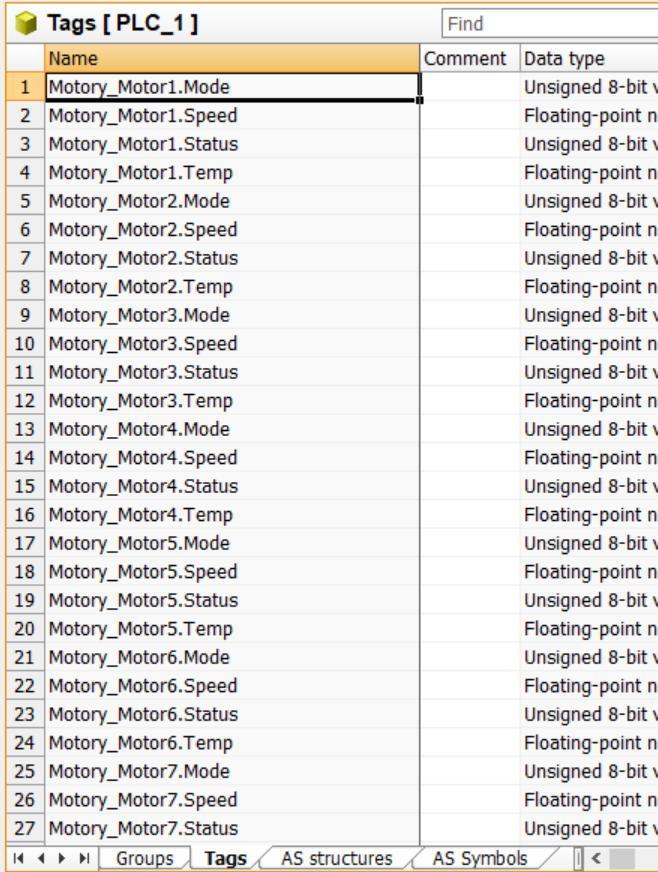

9 Strukturovaná data včetně napojení na faceplate Configuration stuio Tagy pro WinCC Označit motory, od kterých budou data sledována ve WinCC Strana9

10 Strukturovaná data včetně napojení na faceplate Faceplate Start konfigurace faceplate Strana 10

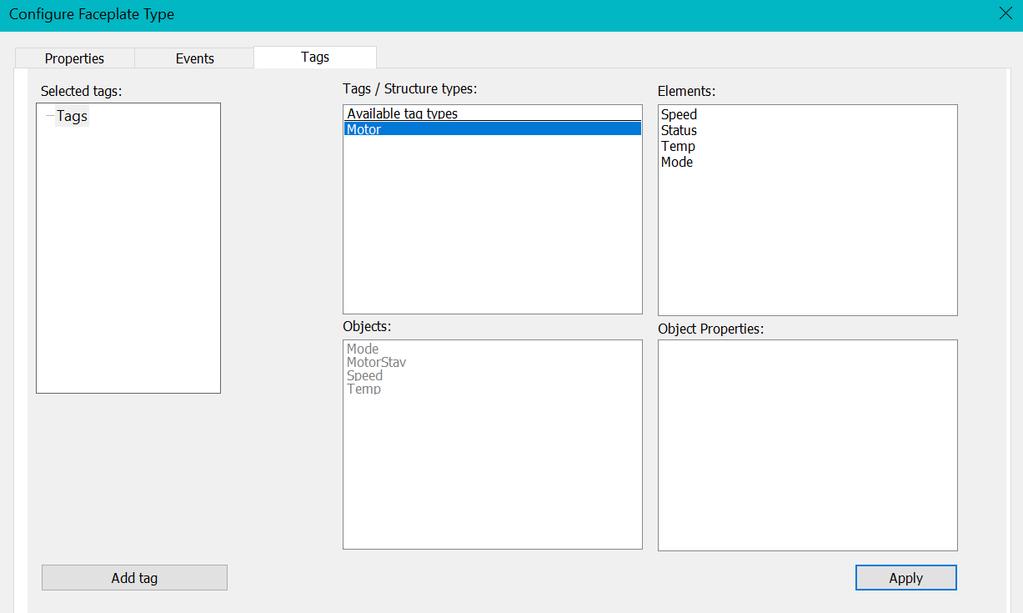

11 Strukturovaná data včetně napojení na faceplate Faceplate Přetažení struktury do rozhraní faceplate Dostupné struktury Strana 11

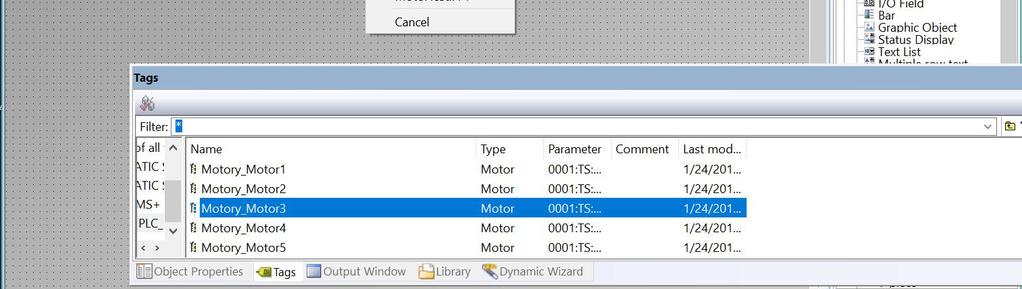

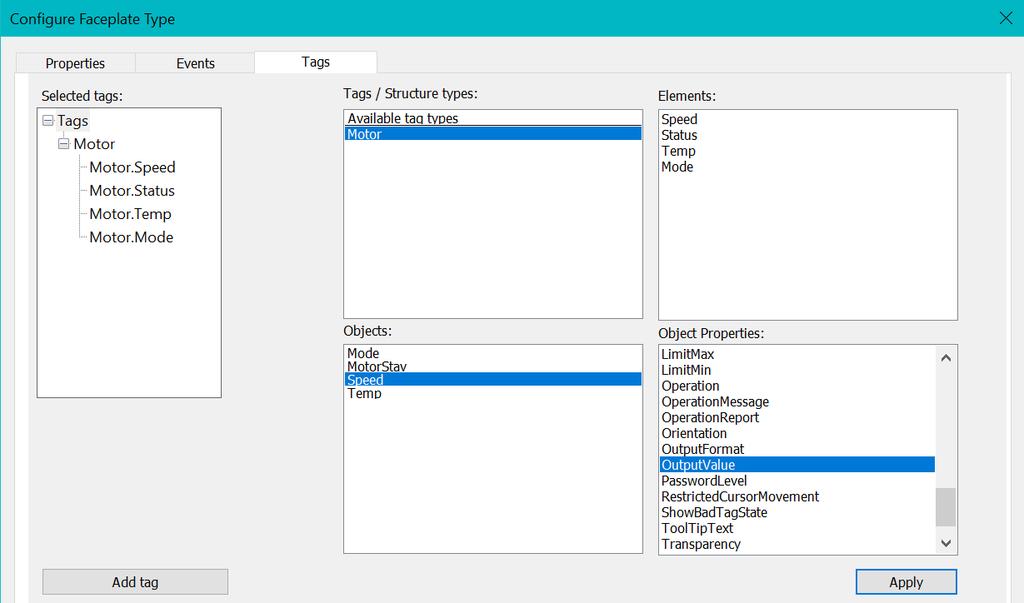

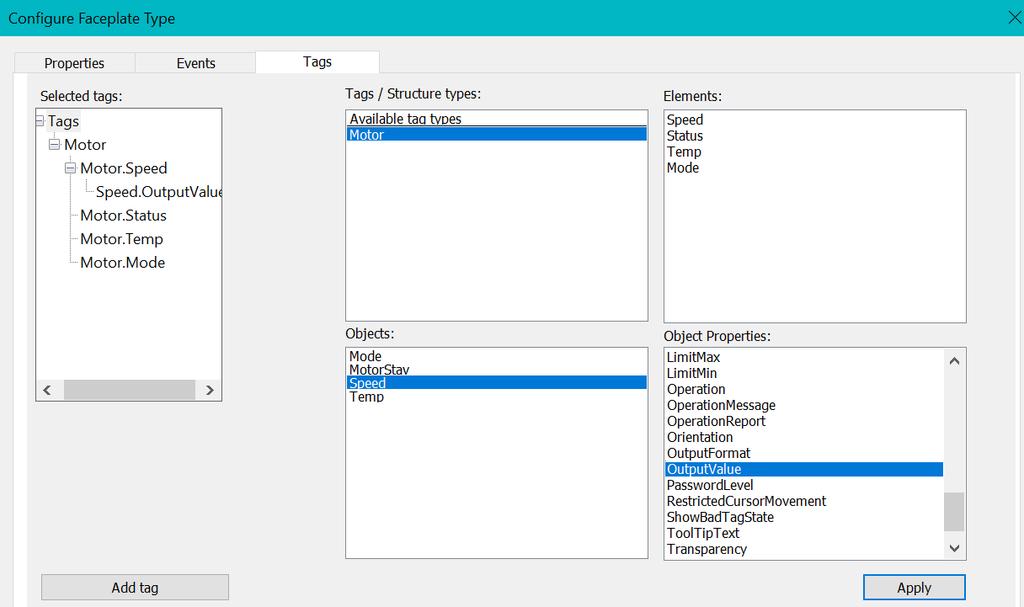

12 Strukturovaná data včetně napojení na faceplate Faceplate Struktura je k dispozici ve faceplate Objekty faceplate, které chci propojit se strukturou Strana 12

13 Strukturovaná data včetně napojení na faceplate Faceplate Strana 13 Propojení vlastnosti objektu na faceplate s položkou struktury

14 Strukturovaná data včetně napojení na faceplate Faceplate Propojeno Strana 14 Označení propojení ve vlastnostech objektu

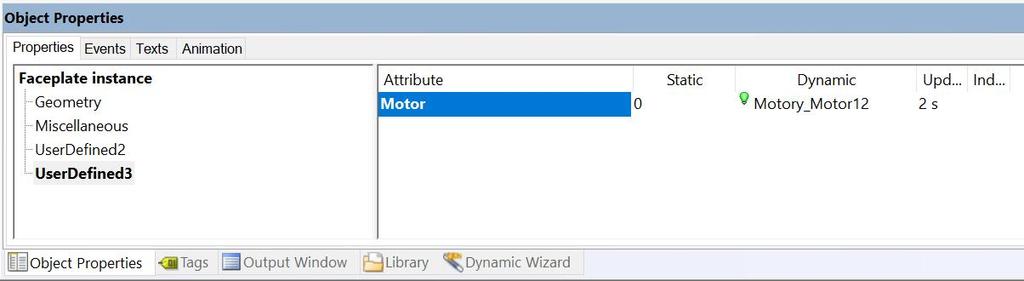

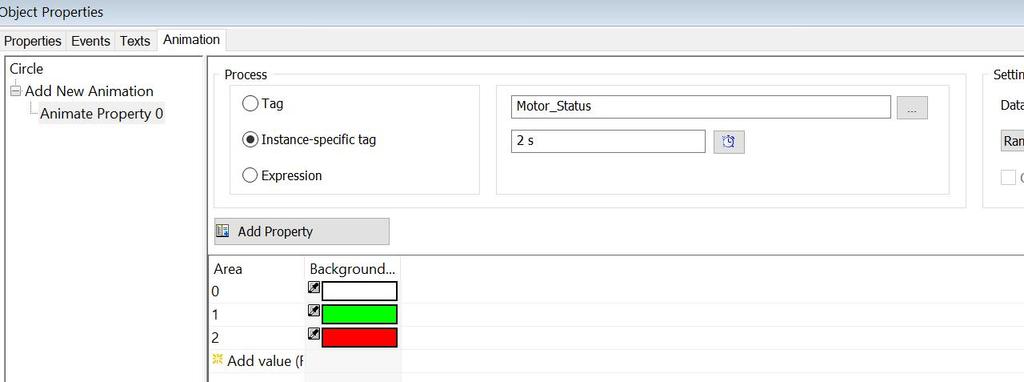

15 Strukturovaná data včetně napojení na faceplate Faceplate Výběr položky struktury Animace barvy objektu napojené na poležku ze struktury Vlastní animace Strana 15

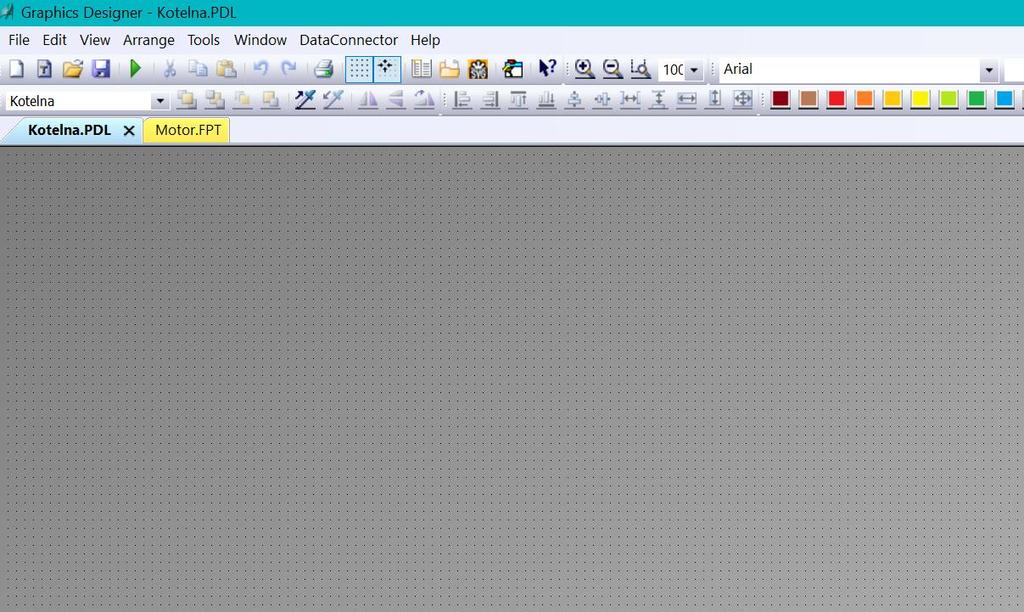

16 Strukturovaná data včetně napojení na faceplate Screen Napojení celé struktury se všemi položkami na objekt konkrétního motoru Strana 16

17 Strukturovaná data včetně napojení na faceplate Pomocí Drag&Drop přetažení strukturované proměnné se automaticky nabídne vytvoření možného faceplate. Faceplate je pak automaticky připojen na tuto proměnou Strana 17

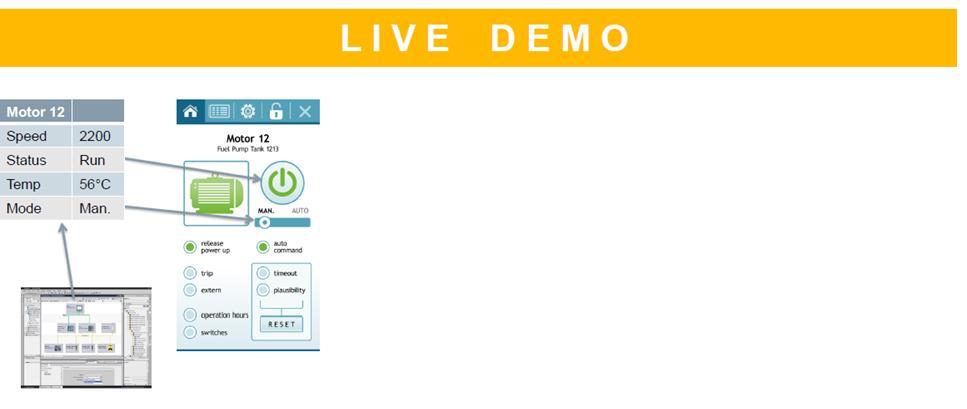

18 Strukturovaná data včetně napojení na faceplate WinCCV75_struktury.mp4 10:00 Spustit video Strana 18

19 WinCC V7.x S a S komunikace

20 WinCC V7.x S a S komunikace Overview about the functionality Cyklické čtení tagů Absolutní & Symbolické adresování Program alarm Podpora full text alarms jako RT Prof V14 Password protection Podpora S s konfigurací WinCC Server-Client Podpora S Software Controller (S7-1507S) Podpora byte data blocks (raw-data) v S kanálu přes scripting (sub-function of raw-data-communication S7-300/400 via byte-array) Navýšení počtu connection na 128 pro komunikaci s S PLC System diagnostic objekt pro nová PLC s WinCC SysDiagControl (Diagnose Viewer Control) Strukturovaná data včetně napojení na faceplate Strana 20 Nový kanál ve V7.2 Nové ve V7.3 Nové ve V7.4 Nové ve V7.4 SP1 Nové ve V7.5 Použití S7-1200/S tags ve WinCC: Export / Import Function (pouze pro absolutní adresování) 1) Export tagů z TIA Portalu 2) Import do WinCC přes WinCC Configuration Studio Load the AS Symbols (tags a alarms) Offline import nakonfigurovaných dat ztia Portal (i symbolické adresování) Setup Pre- / Suffix jako default value pro každé connection

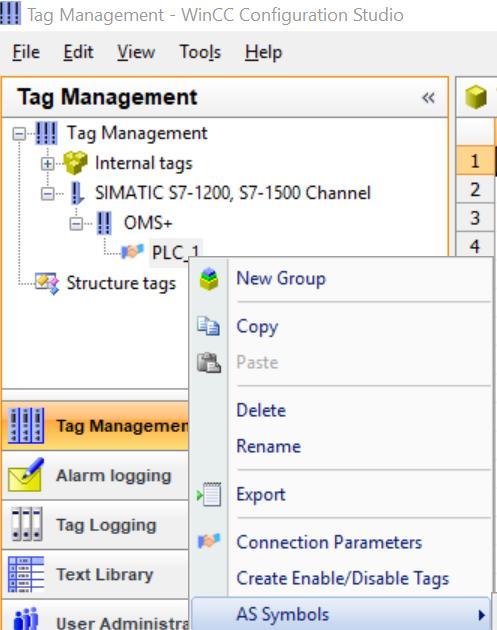

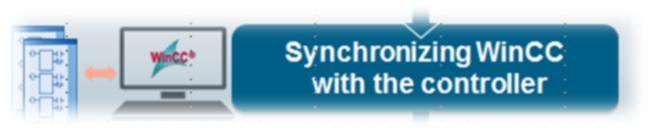

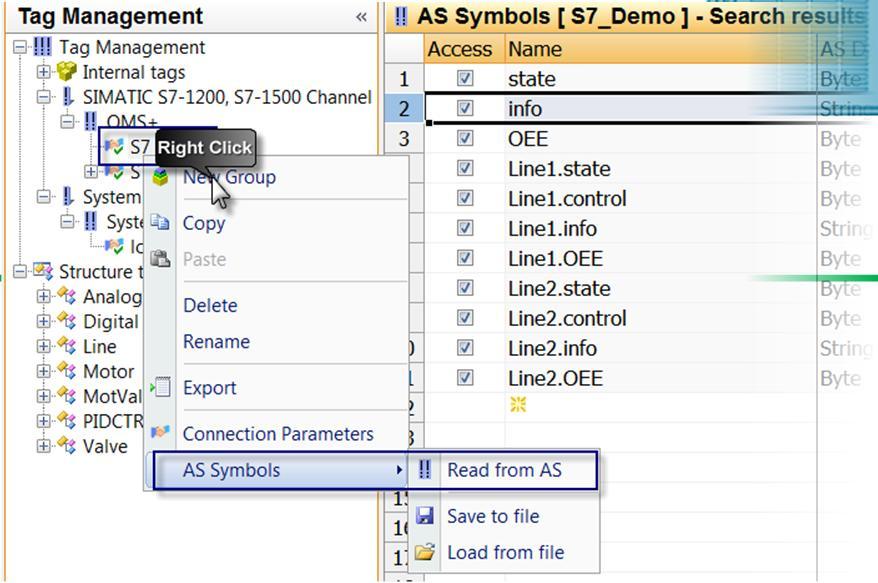

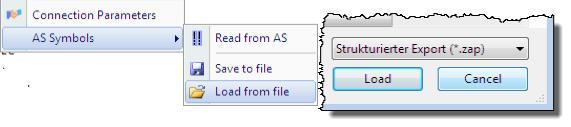

21 S a S komunikace Jiná cesta než přes export souboru Proměné (Tagy), textové zprávy (Alarmy). Jak na to? CPU v RUN V PLC nahrán program z TIA Portalu WinCC RT aktivován WinCC Inženýrská stanice Strana 23

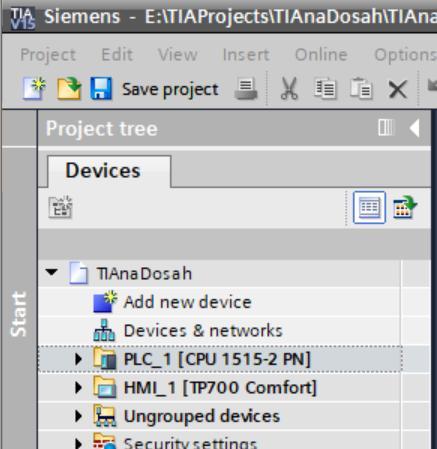

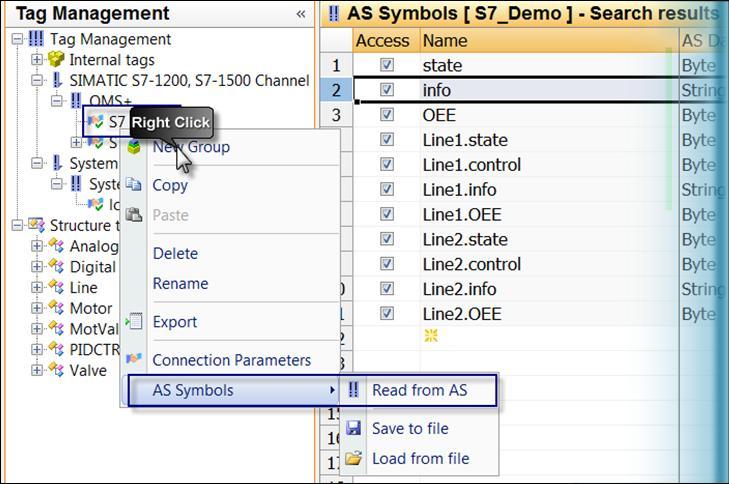

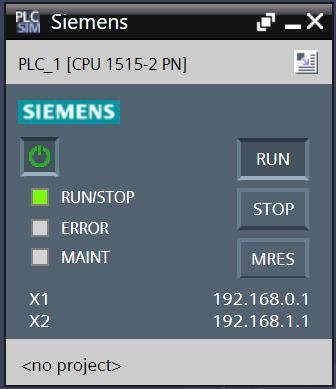

22 S a S komunikace Proměné (Tagy), textové zprávy (Alarmy). Jak na to? WinCC Inženýrská stanice TIA Portal WinCC V PLC SIM nahrán program z TIA Portalu WinCC RT aktivován PLC SIM v RUN Strana 24

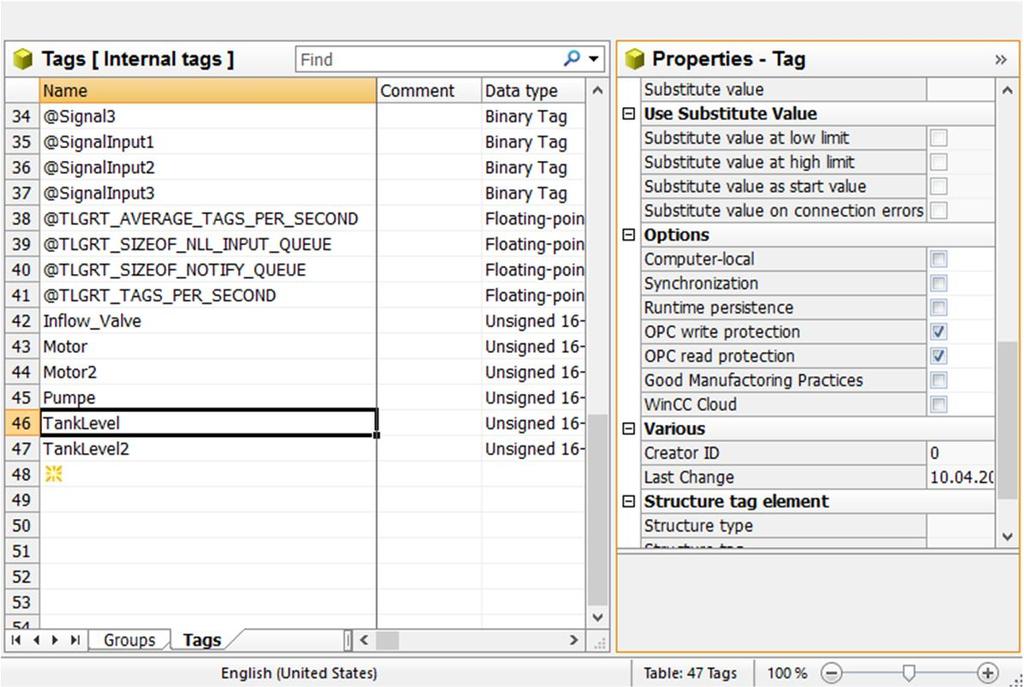

23 OPC Server přístupová práva Z bezpečnostních důvodů je možné kontrolovat OPC přístup do WinCC runtime databáze Strana 27 Možná konfigurace jak OPC client může pracovat s Tagy U každého tagu lze nastavit ochrana proti přečtení nebo zápisu

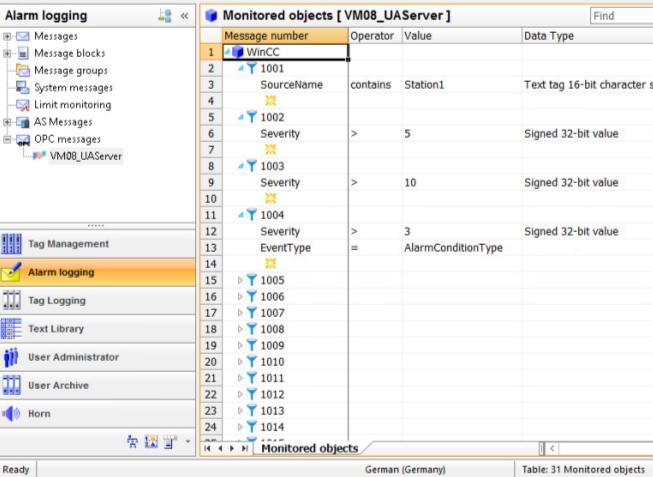

24 OPC UA Client pro Alarm and condition

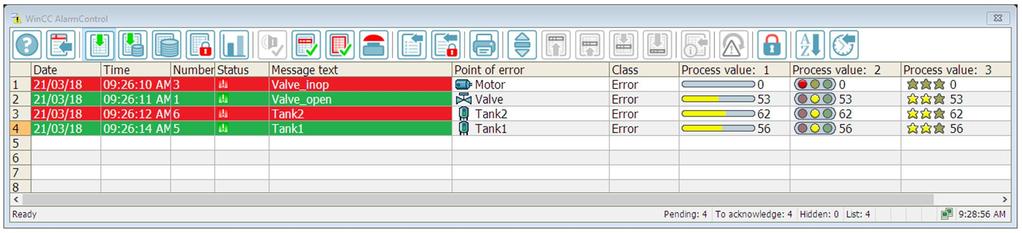

25 OPC UA Client pro Alarm and condition Ve SCADA systému je potřeba zobrazit alarmy z celé technologie v jednom okně. Často zde ale běží více aplikací. Flexibilní integrace alarmů z jiných aplikací do WinCC přes OPC UA standard WinCC je OPC UA Alarm client a cizí aplikace je OPC UA Alarm server Odlišná konfigurace než u bitových alarmů OPC UA Screenshot ConfigStudio mit OPC Alarm configuration Screenshot RT Alarmcontrol Zařízení se standardizovaným OPC UA AC servery generující alarmy Strana 30 přímo namapováno do WinCC alarm management systému s použitím OPC UA Clienta zobrazení všech alarmů ve WinCC RT pomocí WinCC Alarm control

26 Vylepšená konfigurace dynamických vlastností (animace) a textů

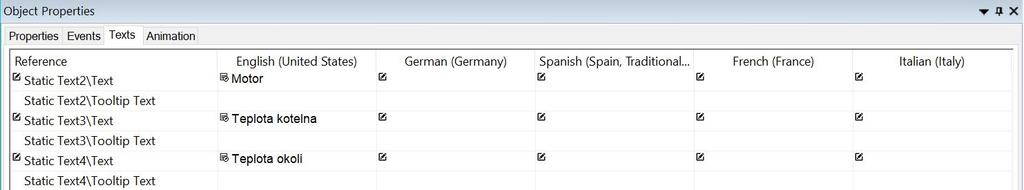

27 Vylepšená konfigurace dynamických vlastností a textů Přehled a centrální editace všech textů jednoho nebo více objektů včetně nastavení fontů pro všechny konfigurované jazyky Editace textů objektu Vybrán pouze jeden objekt Změna fontu pro všechny jazyky Změna fontu pro angličtinu Texty pro jednotlivé jazykové verze Strana 33 Vybráno více objektů

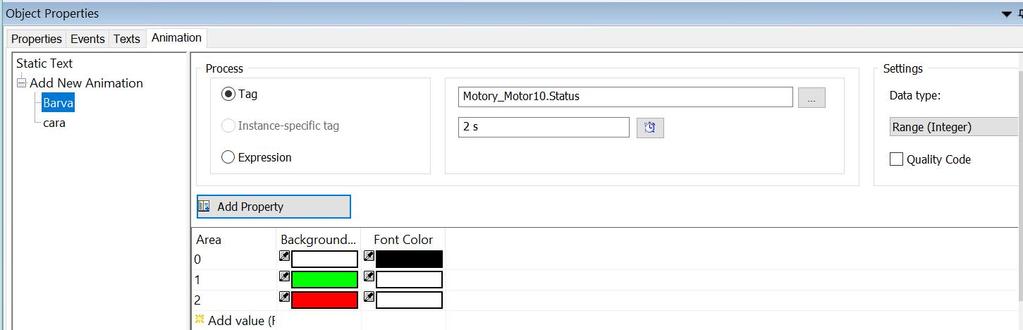

28 Vylepšená konfigurace dynamických vlastností a textů Animace více vlastností objektů najednou Animace více vlastností objektu Animace je výrazně rychlejší než Dynamic Dialog nebo script! Proměnná řídící animaci Nová animace Strana 34 Pro jeden objekt může být více animací Výběr vlastností objektu Vlastní animace

29 Dynamické vlastnosti pro SVG symboly

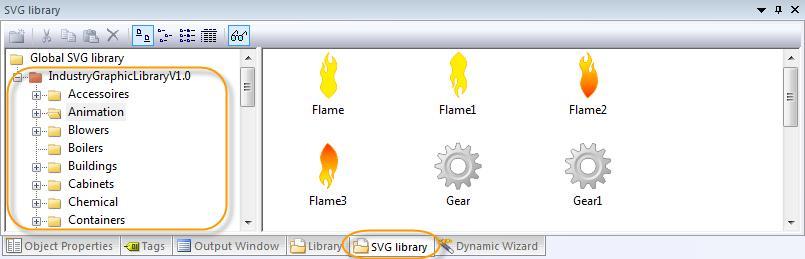

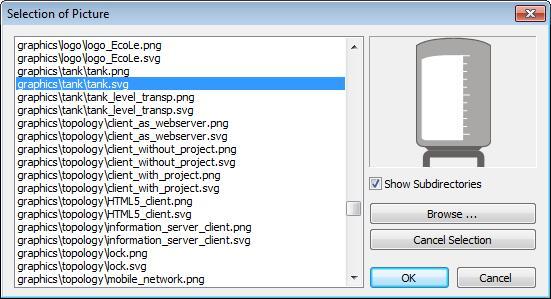

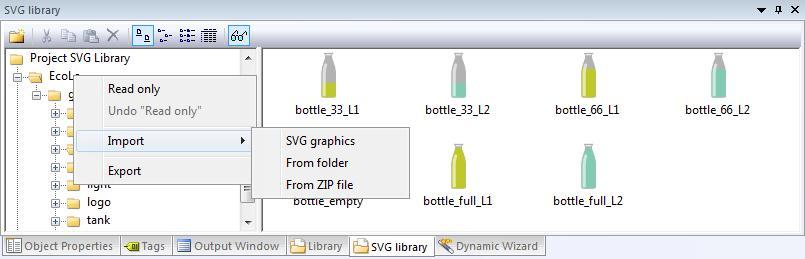

30 Dynamické vlastnosti pro SVG symboly WinCC 7.4 SP1 přineslo novou knihovnu s vektorovou grafikou V této globální knihovně byly read-only SVG grafické objekty Bylo možné ukládat další SVG objekty do project library Strana 36

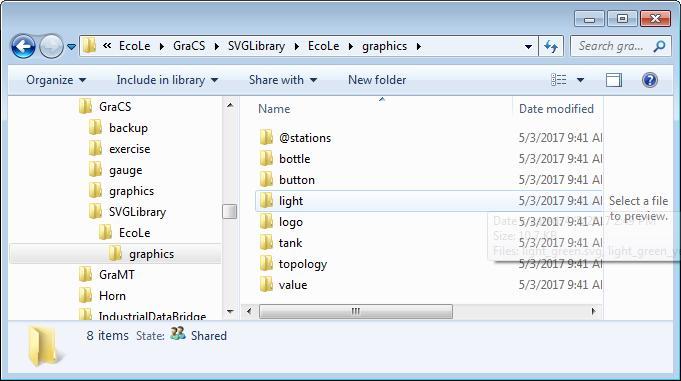

31 Dynamické vlastnosti pro SVG symboly Přizpůsobení grafických objektů (color a style) Toto umožňuje signalizovat na jednom objektu více stavů nebo chyb. Otevření SVG knihovny Je nutné vybrat IndustryGraphicLibraryV2.0 (ve V1.0 není přizpůsobení možné) Strana 37 Properties Properties BASIC COLOR = blue BASIC COLOR = blue CONTRAST COLOR = red CUTAWAY = yes FLAME BASIC COLOR = red FLAME BORDER COLOR = orange FLAME CONTRAST COLOR = yellow FLAME SIZE = 100 PIPE COLOR = red Nelze zatím používat vlastní SVG objekty.

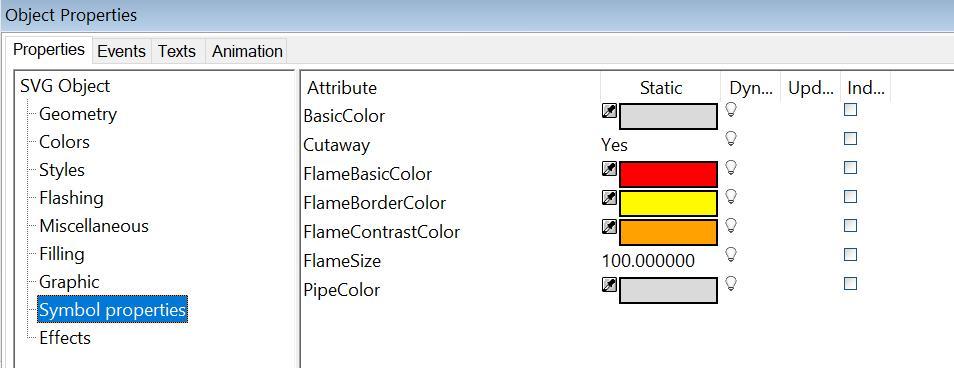

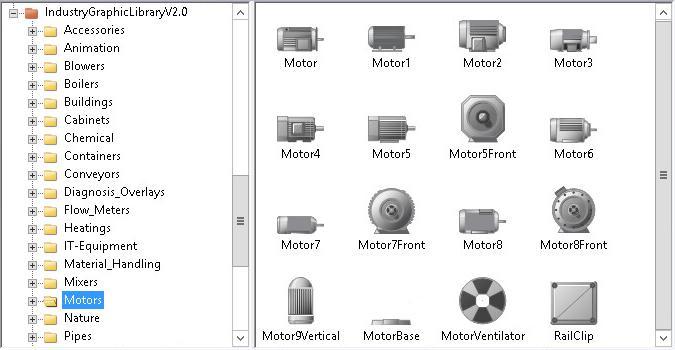

32 Dynamické vlastnosti pro SVG symboly Přizpůsobení grafických objektů (color a style) Toto umožňuje signalizovat na jednom objektu více stavů nebo chyb. Otevření krytu Velikost plamene Strana 38

33 připojení na Cloud

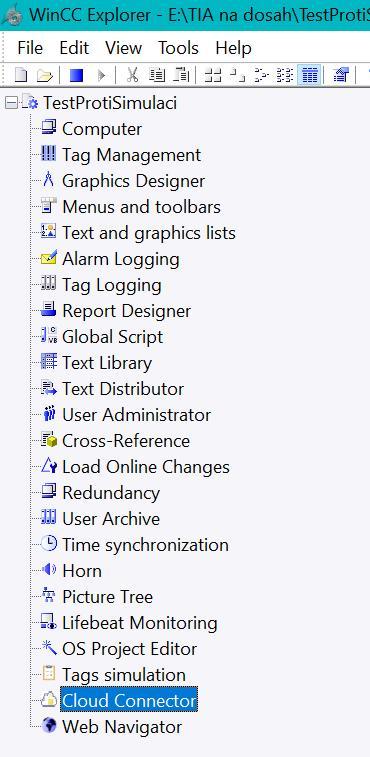

34 připojení na Cloud WinCC jako data gateway do cloudu Cloud poskytovatel (provider): Podporováno v současné době ve WinCC V přípravě Další poskytovatelé Strana 41

35 připojení na Cloud MQTT - Defaultní protokol pro IoT (Internet of things) is an open message protocol for machine-to-machine (M2M) communication that allows telemetry data to be transmitted in the form of messages between devices, despite high delays or limited networks. Je client-server protocol Client posílá zprávy s informací na server ("broker") poté, co je vytvořeno spojení Server posílá nové informace k abonentům Strana 42

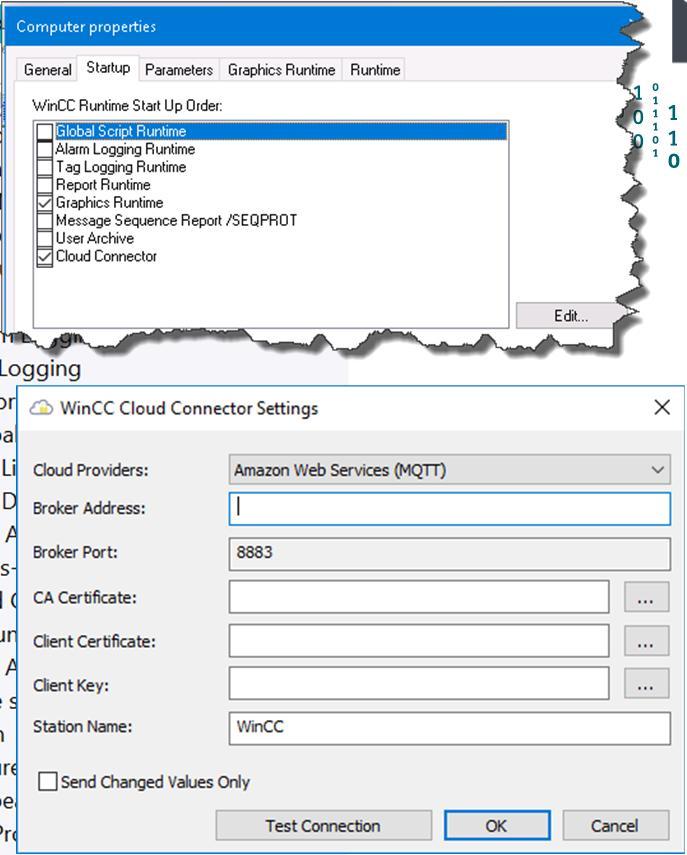

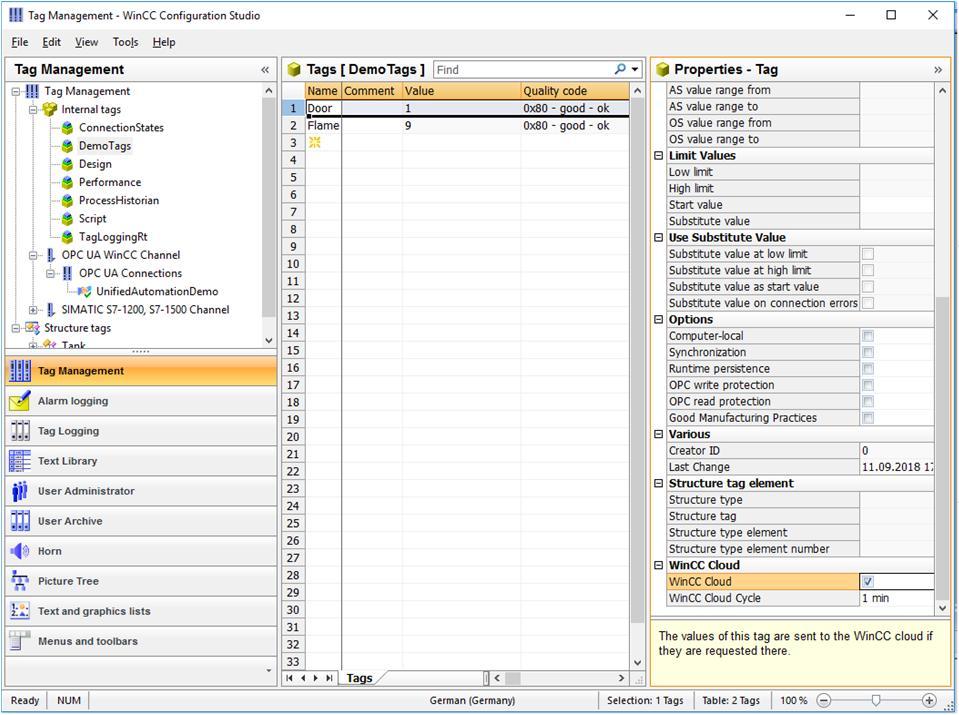

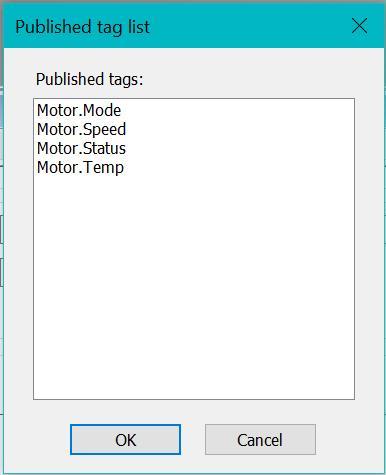

36 připojení na Cloud WinCC získává standardní gateway pro smart data na cloud řešení. Integrována komunikace na cloud pomocí standardního MQTT protokolu. přidat Cloud Connector do Start-Up Listu MQTT Během runtime, vybrané WinCC tagy Strana 44 mohou být online přeneseny do MQTT broker v cloud řešení.

37 SIMATIC WinCC IndustrialDataBride

38 SIMATIC WinCC IndustrialDataBride Standardní rozhraní do IT systémů Použití Propojení automatizačního světa se světem IT Integrace systémů od různých výrobců pomocí využití standardních rozhraní (OPC, SQL, OLE DB...) Snadná konfigurace, která používá standardní rozhraní, bez nutnosti znalosti programování YouTube: Industrial Databridge τ Jednoduchá rychlá konfigurace (bez programování) bez chyb Obousměrný datový přenos jednotlivých dat nebo celých datových bloků s vysokou rychlostí Cenové úspory (rychlé, bez chyb, standardní rozhraní) Připojení na externí databáze jiných aplikací Strana 46

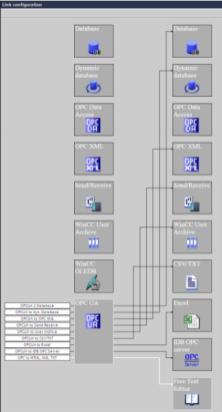

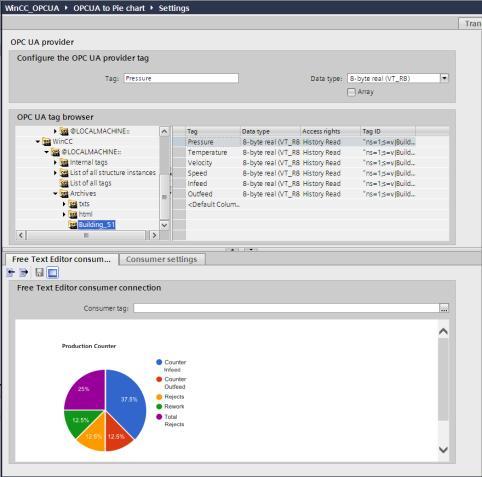

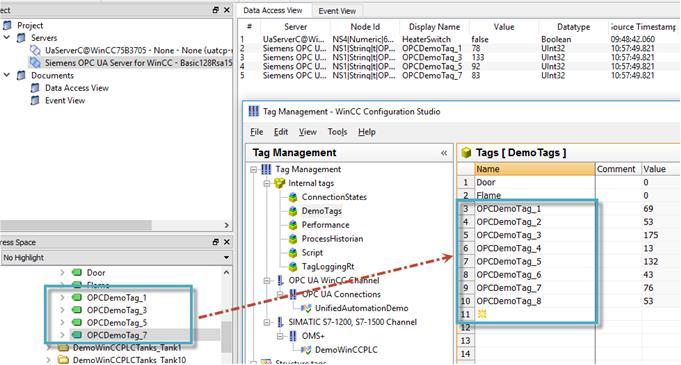

39 WinCC Industrial Data Bridge V7.5 OPC UA DA Client & Server IDB jako nezávislá gateway nyní podporuje OPC UA DA server a client. OPC UA DA Poskytovatel (zdroj dat) IDB OPC UA DA Client sbírá data z různých OPC UA serverů Strana 47 Zákazník (cíl dat) IDB zasílá data do různých cílů nebo také do nového OPC UA DA Serveru

40 SIMATIC WinCC IndustrialDataBride 7.4 Přehled datových odběratelů a poskytovatelů Provider (zdroj dat) υ MS Access 2003, 2007, 2010, 2013 υ MS SQL Server 2005, 2008, 2008R2, 2012, 2014 υ MySQL 3.5, 5.1, 5.5, 5.6, 5.7 υ Oracle 8i, 10g, 11g 12c Release 2, 12c υ OPC Data Access 3.0 υ OPC XML 1.0 υ Send / Receive υ WinCC OLE DB 7.2, 7.3, 7.4 υ WinCC UserArchive 7.2, 7.3, 7.4 υ WinCC RT Professional V13 SP1 (via OLE DB Provider) υ OPC UA DA Consumer (cíl dat) υ MS Access 2003, 2007, 2010, 2013 υ MS SQL Server 2005, 2008, 2008R2, 2012, 2014 υ MySQL 3.5, 5.1, 5.5, 5.6, 5.7 υ Oracle 8i, 10g, 11g, 12c Release 2, 12c υ MS Excel 2003, 2007, 2010, 2013 υ OPC Data Access 3.0 υ OPC XML 1.0 υ IDB OPC Server υ Send / Receive υ WinCC UserArchive 7.2, 7.3, 7.4 υ Configurable file editor TXT / HTML / XML υ OPC UA DA Strana 48

41 Electronic signature & 4-eye principle

42 Integrováno v základu WinCC Je nutná licence na option WinCC Audit Electronic signature (WinCC basic) & 4-eye principle (pouze s WinCC Audit) Obzvláště v potravinářském a farmaceutickém průmyslu je požadováno přesně zaznamenat operátorské zásahy. Pro jistotu přesné identifikace operátora se využívá elektronický podpis. Pro kritické operace je vhodné potvrzení ještě další osobou Screenshot WinCC RT mit EA Feld für Parametereingabe Změna důležitých parametrů může být chráněna Změna hodnoty parametru chráněná elektronickým podpisem s elektronickým podpisem pomocí elektronického podpisu s využitím 4-eye principu Donutí operátora před změnou zadat své přihlašovací heslo a důvod proč hodnotu mění. Pokud máme option WinCC Audit, tak lze nakonfigurovat i dalšího uživatele, který potvrdí rozhodnutí o změně parametru. výsledek je uložen jako operator message Audit Informace jaký zásah byl proveden, kdo ho provedl a kdo ho potvrdil je zapsána do Audit Trail souboru. výsledkem je zápis do the audit trail souboru Strana 51

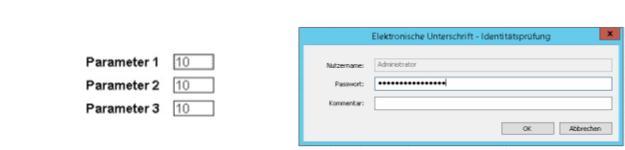

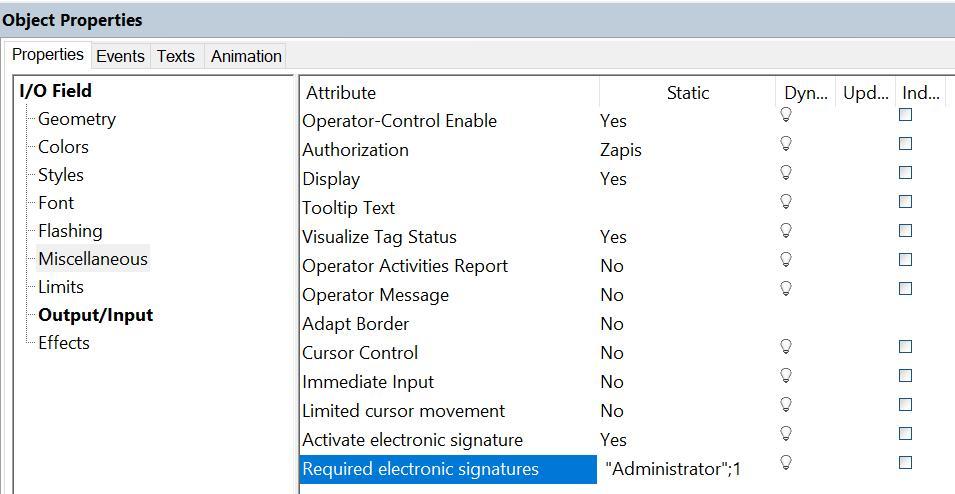

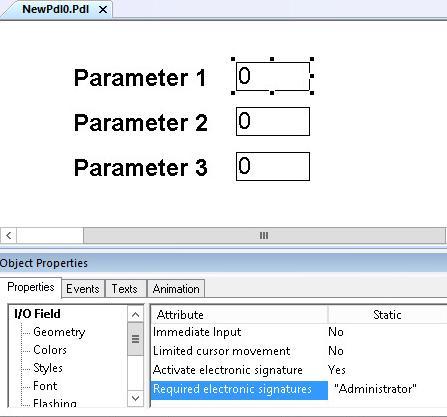

43 Electronic signature (WinCC basic) Nelze změnit. Je vyžadován elektronický podpis. Strana 52 Podepsat to může jen administrátor (tj. jeden vybraný uživatel)

44 Electronic signature (WinCC basic) & 4-eye principle (pouze s WinCC Audit) Audit WinCC Audit umožňuje definovat dalšího uživatele, který musí potvrdit rozhodnutí. Vše je uloženo v Audit Trail souboru. Logika potvrzení operace uživateli. Strana 53

45 Operační systém Upgrade

46 Kompatibilita: Operační systém, MS Office Není podporováno Windows 7! Podporované operační systémy Windows 10 64bit (Professional / Enterprise) Windows 10 64bit LTSB Windows server 2012 R2 64bit (Standard / Datacenter) Windows server bit (Standard / Datacenter) For WinCC/WebNavigator clienty a WinCC/DataMonitor clienty jsou také uvolněny: Strana 56 Windows 7 SP1 Professional, Enterprise, Ultimate 32-bit / 64-bit Windows 8.1 Professional, Enterprise 32-bit / 64-bit Kompatibilní s posledními verzemi antivirových programů a Microsoft Office 2012/2016 Použití MS SQL serveru 2016 SP2 64bit Windows 10 na WinCC serveru umožňuje připojení maximálně 3 clientů. Díky 64-bitové architektuře došlo k výraznému urychlení některých procesů (archivace dat, alarmy,..) Trend Micro "OfficeScan" Client-Server Suite V12.0 Symantec Endpoint Protection V14 (Norton Antivirus) McAfee VirusScan Enterprise V8.8 McAfee Endpoint Protection V10.5 McAfee Application Control V8.1 (Whitelisting) Kaspersky Anti-Virus 2018 (nové) Windows Defender

47 Upgrading WinCC licence WinCC V7.2 WinCC V7.3 Upgrade je pro RT, Clienta nebo na RC. Není důležité kolik Tagů! WinCC V7.4 WinCC V7.5 Upgrade je možný buď z WinCC V7.4 (levnější) nebo z WinCC V7.2/V7.3 (dražší) incl. options Redundancy, server, user archive, Web Navigator, Web NAV Load-Balancing, web diagnostics client/server, Data Monitor, Connectivity Pack, Connectivity Station runtime/configuration -10% oproti dodávce na DVD Link to OSD Link to the compatibility tool Strana 57 Online Software Delivery

48 Ostatní

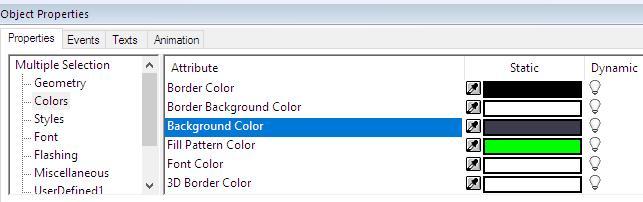

49 Jednoduchý výběr barvy pomocí color pickeru Změna barvy vlastnosti objeku s využitím nového color pickeru Jakákoli barva, která je na obrazovce, kdekoli ve windows může být nasáta a použita. Strana 59

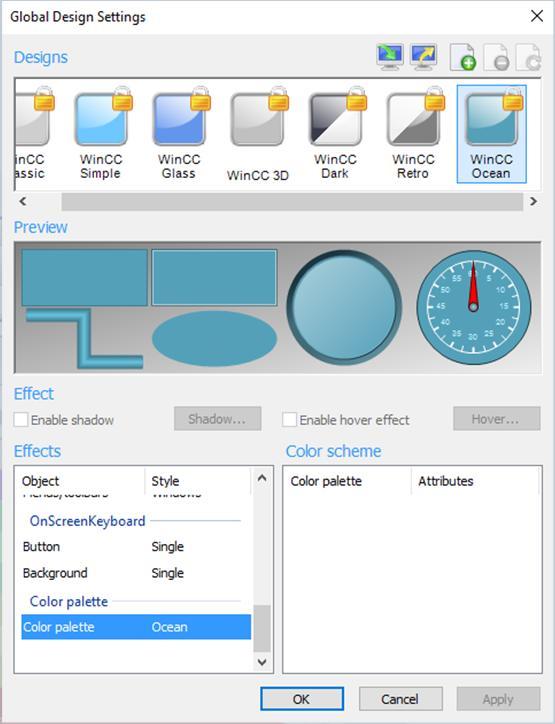

50 Nový design templates Nový vzhled projektu pomocí design template Ocean Color palette je nyní součástí Global Design Settings a může být přepínána z závislosti na použitém design template Strana 60

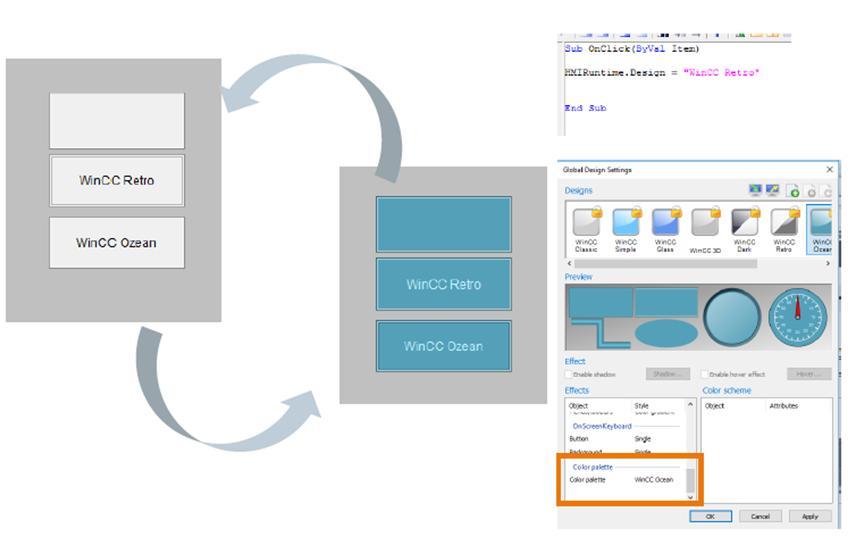

51 Nový design templates Přepnutí Design template za chodu Runtime pomocí VB Scriptu. Přepínání vzhledu projektu den/noc Přepnutí technologie do nouzového módu v případě havárie. Strana 61

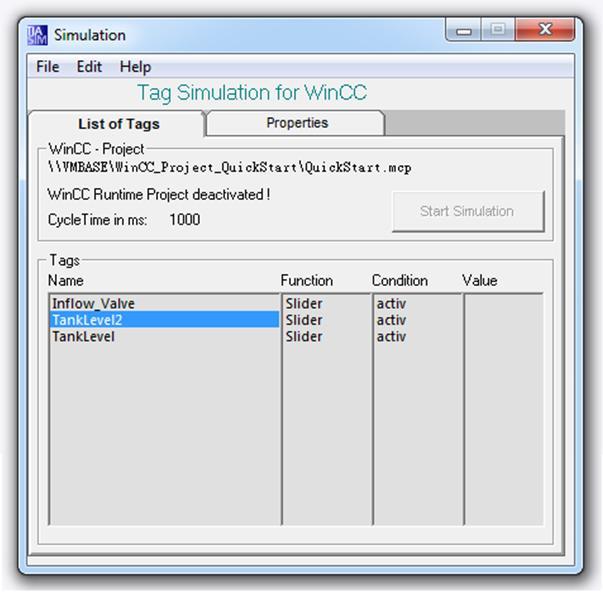

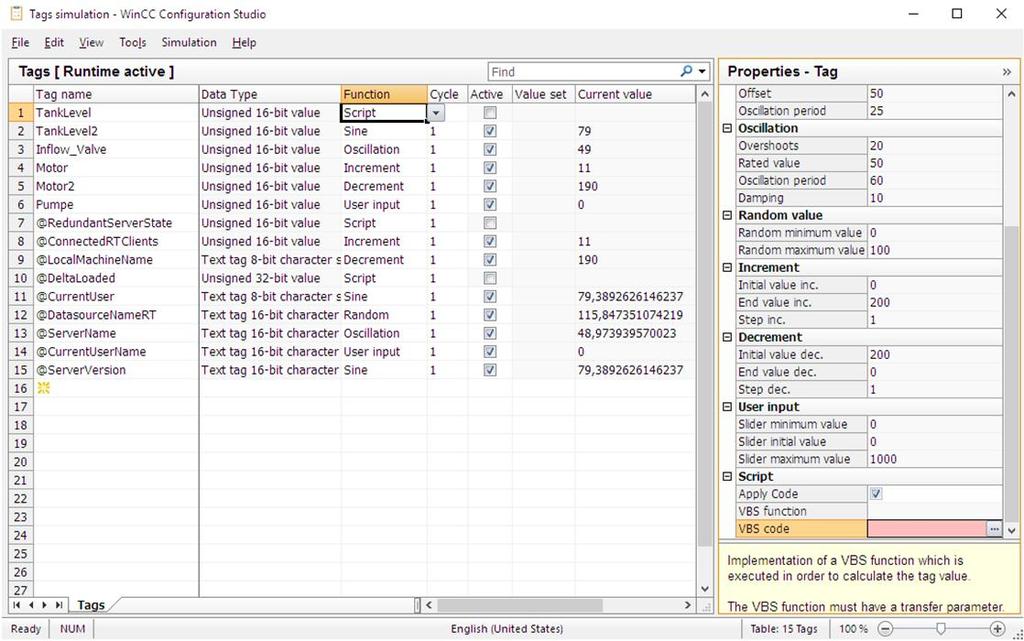

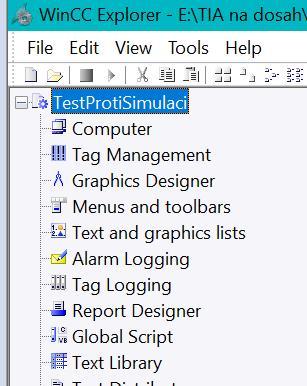

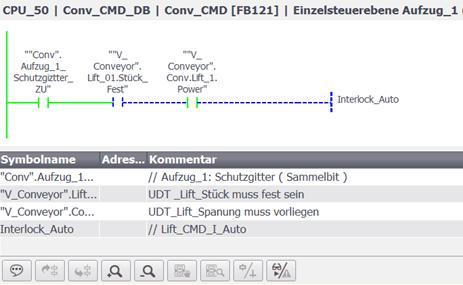

52 Nová rozšířená simulace WinCC Tag Simulation Tag simulátor integrován do WinCC exploreru Jednotlivá nastavení simulátoru lze uložit do konfiguračních souborů, které jsou součástí WinCC projektu. Nastavení v Configuration studiu. Strana 62

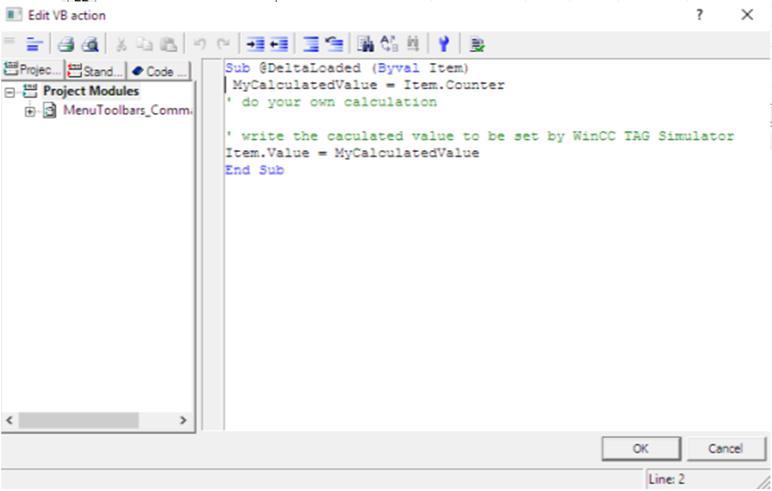

53 Nová rozšířená simulace WinCC Tag Simulation Je možné simulovat i strukturované proměnné. Proměnné z PLC lze simulovat jen při vytvořeném connection (stačí PLC Simulátor) testováno na S Pomocí scriptů si může uživatel vytvářet vlastní (individuální) simulace Strana 63

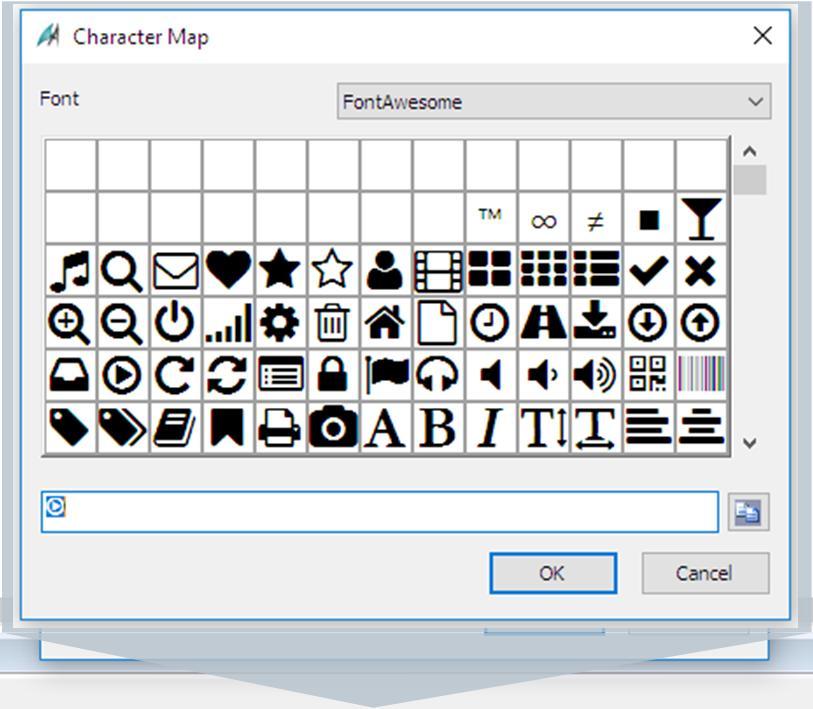

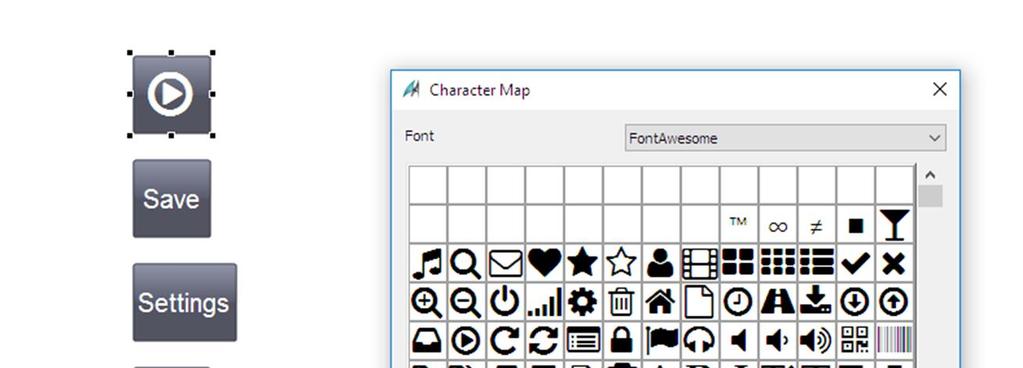

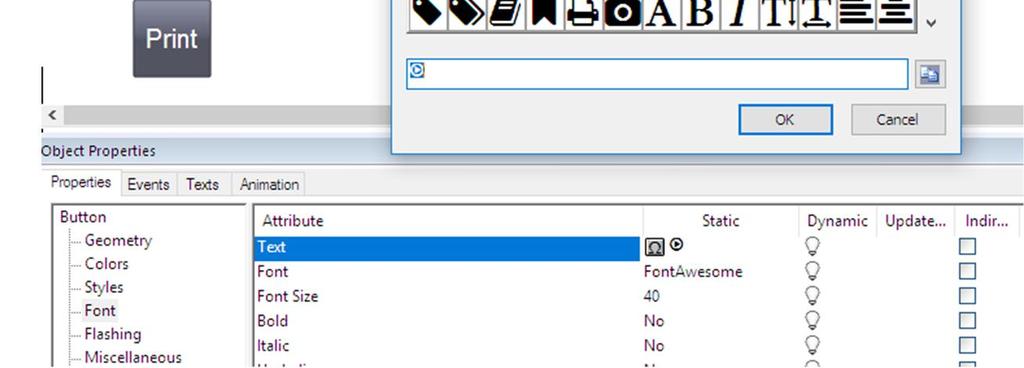

54 Icon Font a Character Map Využívejte ikony místo slov. Bude to srozumitelné všem nezávisle na tom, jakým jazykem mluví. Strana 64 Nově integrovaný font s ikonami: FontAwesome

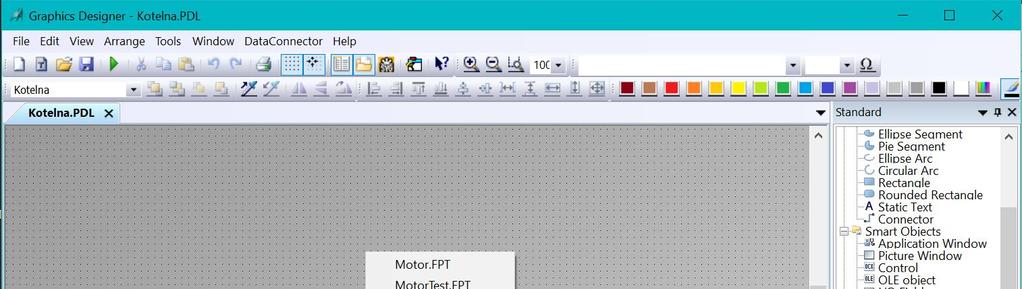

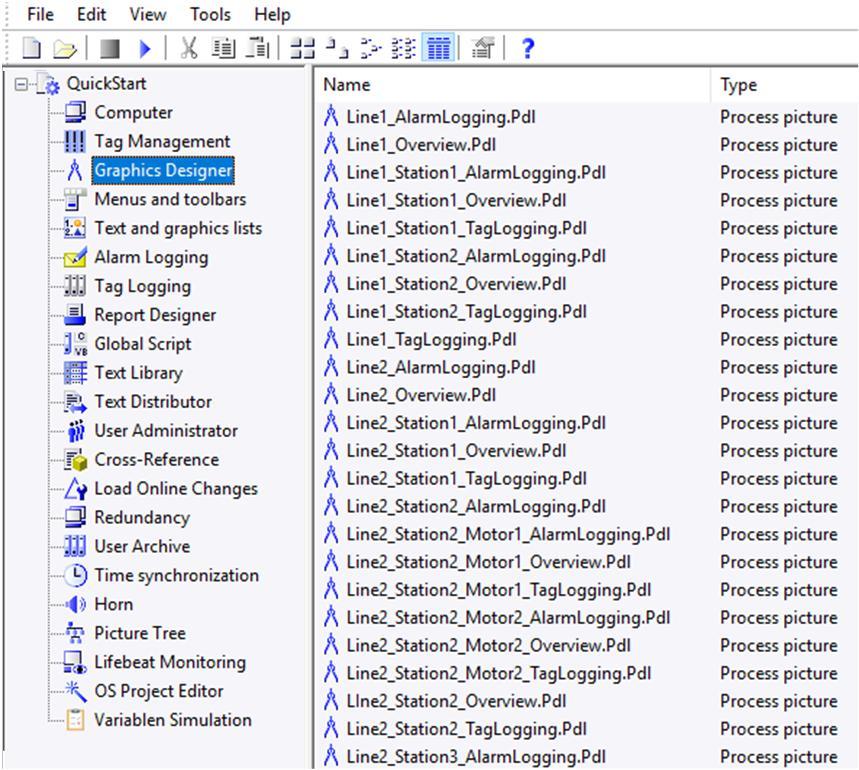

55 Obrazovky PDL organizovány do podadresářů Do podadresářů nelze dávat systémové Pokud je obrazovka v podadresáři, tak musí být ve volání obrazovky kompletní cesta. Kotelna\\Kotel 1\\Kotel1.Pdl Strana 65 Zvýšení přehlednosti díky možnosti roztřídění obrazovek do podadresářů. Podadresáře vznikají i v projektu v adresáři GraCS

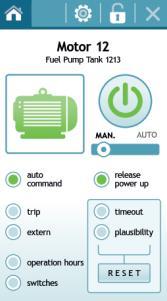

56 Basic Process Library

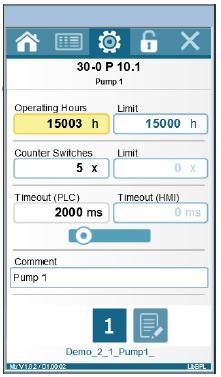

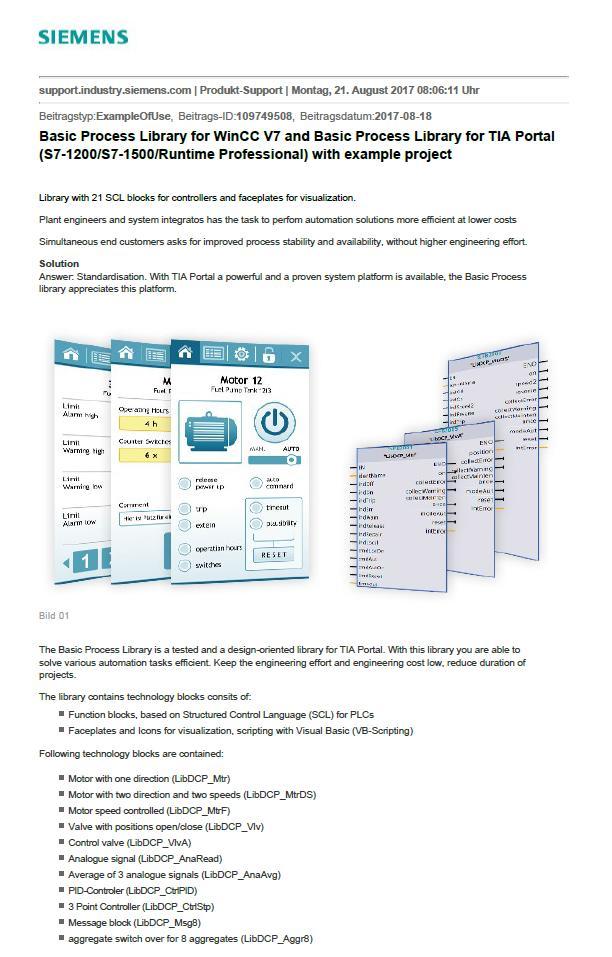

57 Basic Process Library Product Support SIOS entry : basic process library DE: EN: Strana 71

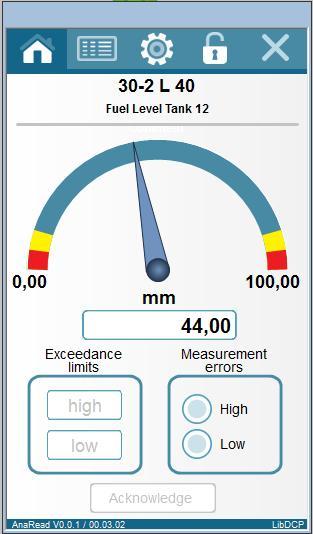

58 Basic Process Library TIA Portal/V7 Zvýšení efektivity při projektování Popis Objektově orientovaná knihovna bloků pro TIA Portal s S7-1200/1500 WinCC, V7.4, WinCC V14 Cca. 21 (testovaných) bloků se standardizovaným vzhledem Motor/pohon: 1 směrný motor, 2 směrný motor, FU motor Ventil Controller: PID, 3-point Moderní design volný download Jazyky: Angličtina, Němčina Vhodné pro: Process industry, vodohospodářství, potravinářství, farmacie S7 code and HMI configuration SIMATIC HMI devices SIMATIC controllers Co to přinese Značná časová úspora při vývoji aplikace a jejím oživení díky standardizaci. Jednotný vzhled zjednoduší náklady na školení operátorů Zdarma ke stáhnutí Nižší nebezpečí možnosti chyby v projektu díky využití testovaných objektů. Global After Sales Support přes SIMATIC Hotline, TIA Portal V15 and V15.1 Jaro Vytvořené bloky. Vše založeno na dlouholených zkušenostech Strana 72

59 Basic Process Library TIA Portal/V7 Moderní vzhled 1 směrný motor Strana 74

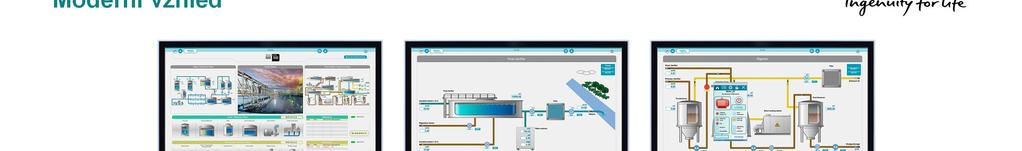

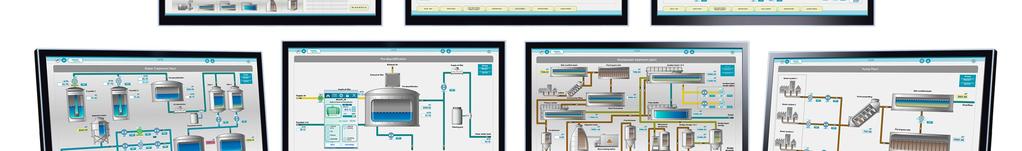

60 Basic Process Library TIA Portal/V7 Moderní vzhled Strana 75
