1 Systém Push-Back u Paletových Regálů

3 SYSTÉM PUSH-BACK Systém Push-back představuje akumulační skladovací systém, který umožňuje uložit až čtyři palety do hloubky skladovací úrovně. Všechny palety na každé skladovací úrovni kromě poslední se ukládají na vozíky, které se tlačením přemísťují po kolejnicích. Kolejnice jsou zabudovány s mírným sklonem, přední část je níže, takže se palety vzadu pohybují směrem dopředu při odebrání palety nejblíže uličce. Všechny palety uložené na daném patře musí obsahovat stejné skladované jednotky a zachází se s nimi podle principu LIFO (poslední do skladu se odebírá jako první). 151 PUSH-BACK

Kolejnice jsou zabudovány s mírným sklonem, přední část je níže, takže se palety vzadu pohybují směrem dopředu při odebrání palety nejblíže uličce.

4 Výhody 152

5 SYSTÉM PUSH-BACK Výhody tohoto systému: - Skutečnost, že se jedná o kompaktní skladové jednotky, znamená, že je nejlepší využití dostupného prostoru. Ve srovnáním s konvečním systémem poskytuje systém paletových regálů Push-back značně větší skladové kapacity. - Je ideální pro skladování výrobků se středním obratem, na skladovanou jednotku připadá dvě nebo více palet. - Speciálně navržený systém znamená, že jen velmi málo prostoru zůstává nevyužito. - Na rozdíl od jiných kompaktních systémů je možno každé patro využít k uskladnění různých skladovaných jednotek. - Zařízení na vystředění palet, zarážky a blokovací zařízení činí nakládku a vykládku bezpečnější a snadnější. - Tento systém se snadno instaluje a upravuje podle konkrétních požadavků. Srovnání mezi prostorem, který zabírá konvenční systém a systém Push-back mm mm Zabraný prostor Výpočet je proveden pro palety o rozměrech x mm mm Získaný prostor 153 PUSH-BACK

- Je ideální pro skladování výrobků se středním obratem, na skladovanou jednotku připadá dvě nebo více palet. - Speciálně navržený systém znamená, že jen velmi málo prostoru zůstává nevyužito.

6 Provoz Manipulace s paletami pomocí vysokozdvižných vozíků Na rozdíl od konvenčního systému vysokozdvižný vozík systému Push-back manipuluje spaletami, u nichž jsou svlaky umístěny kolmo, a to tak, aby byly na vozících a kolejnicích umístěny napříč. A A C B B 154

Push-back manipuluje spaletami, u nichž jsou svlaky umístěny

7 SYSTÉM PUSH-BACK Tento systém funguje velmi jednoduše: 1. Každé patro regálů obsahuje dva nebo tři rovnoběžné vozíky o různých výškách. 2. Vysokozdvižný vozík uloží první paletu na nejvyšší řadu rovnoběžných vozíků. 3. Při nakládání druhé palety tlačí vysokozdvižný vozík první paletu dozadu, dokud se nedostane na další řadu vozíků a neuloží tuto paletu na tyto vozíky. 4. Jestliže byla konstrukce navržena k uložení čtyř palet, tento postup se opakuje u třetí palety a poslední paleta se položí přímo na kolejnice vozíků, na rozdíl od předchozích na vozících. 5. Při vykládce palet je postup práce opačný, a to tak, že když dojde k odebrání první palety, ostatní palety se posunou o jedno místo dopředu směrem k uličce. 155 PUSH-BACK

Při nakládání druhé palety tlačí vysokozdvižný vozík první paletu dozadu, dokud se nedostane na další řadu vozíků a neuloží tuto paletu na tyto vozíky. 4.

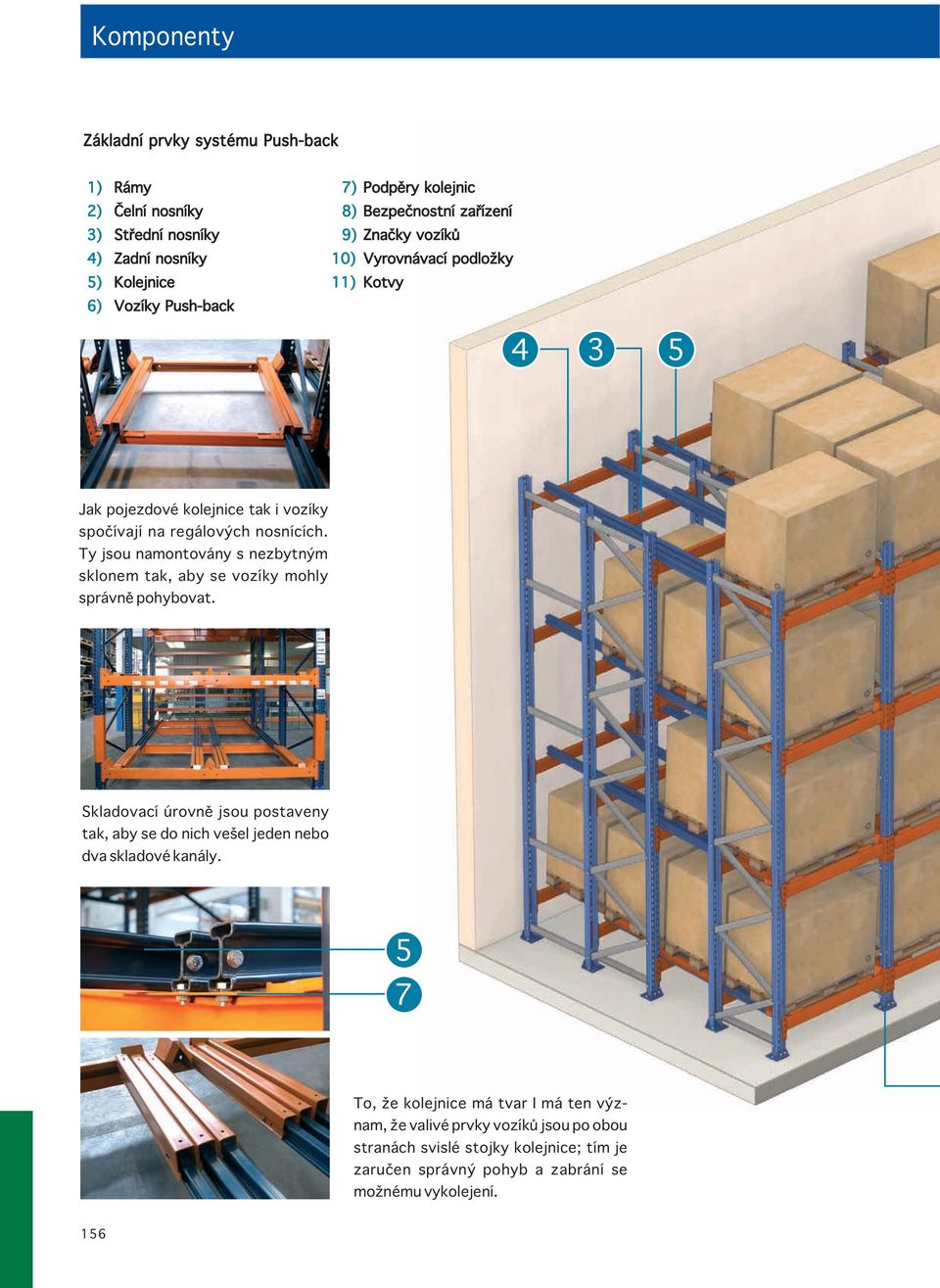

8 Komponenty Základní prvky systému Push-back 1) Rámy 2) Čelní nosníky 3) Střední nosníky 4) Zadní nosníky 5) Kolejnice 6) Vozíky Push-back 7) Podpěry kolejnic 8) Bezpečnostní zařízení 9) Značky vozíků 10) Vyrovnávací podložky 11) Kotvy Jak pojezdové kolejnice tak i vozíky spočívají na regálových nosnících. Ty jsou namontovány s nezbytným sklonem tak, aby se vozíky mohly správně pohybovat. Skladovací úrovně jsou postaveny tak, aby se do nich vešel jeden nebo dva skladové kanály. 5 7 To, že kolejnice má tvar I má ten význam, že valivé prvky vozíků jsou po obou stranách svislé stojky kolejnice; tím je zaručen správný pohyb a zabrání se možnému vykolejení. 156

Ty jsou namontovány s nezbytným sklonem tak, aby se vozíky mohly správně pohybovat.

9 SYSTÉM PUSH-BACK 6 8 Kromě valivých prvků má každý vozík také bezpečnostní západku, která zabraňuje pohybu, jestliže na něj nebyla paleta správně umístěna Na obou stranách každého kanálu jsou středicí zařízení k vystředění palety. Ta, spolu se zarážkami na předním nosníku, pomáhají ukládat palety do správné polohy Přední nosníky mají podpěrné a upevňovací prvky a zarážky a otvory, které umožňují, aby malá část neobsazeného vozíku vyčnívala. To je důležité zejména u vyšších skladovacích úrovní. 157 PUSH-BACK

Ta, spolu se zarážkami na předním nosníku, pomáhají ukládat palety do správné polohy.

10 Přizpůsobení Systém je možno upravit pro skladování dvou, tří nebo čtyř palet do hloubky. Po provedení rozboru daného typu a velikostí palet, prostoru, který je k dispozici, a typu používaného vysokozdvižného vozíku, je možno upřesnit počet palet. Konstrukční systém je ve všech případech podobný. Jediná věc, která se mění, je počet a velikost vozíků a kolejnic. Sestava pro dvě palety do hloubky Tato instalace má pouze dvě kolejnice a dva rovnoběžné vozíky. První paleta leží na vozících, druhá na kolejnicích. Sestava pro tři palety do hloubky Tento systém obsahuje čtyři kolejnice a čtyři vozíky (dvě z kolejnic jsou kratší než ostatní.) První a druhá paleta spočívají na vozících, třetí přímo na kolejích. 158

Konstrukční systém je ve všech případech podobný. Jediná věc, která se mění, je počet a velikost vozíků a kolejnic.

11 SYSTÉM PUSH-BACK Instalace pro čtyři palety do hloubky Tato instalace má šest kolejnic o třech různých velikostech a šest vozíků. První, druhá a třetí paleta spočívají na vozících, čtvrtá přímo na kolejnicíh. 159 PUSH-BACK

12 Systém Push-Back na válečcích Další variací systému vozíků je systém sestávající se z válečkových kanálů. Ten funguje podobně jako systém vozíků, ale místo kolejnic a vozíků využívá válečky. Tento konstrukční systém je stejný jako systém použitý pro spádové regály, ale palety jsou ukládány a odebírány ze stejné strany. U tohoto systému je úzká strana palety ta, kde se s paletou manipuluje, takže svlaky palet leží kolmo na válečky. Tím se usnadňuje jejich pohyb. Při mírném naklonění kanálů, když dojde k odebrání první palety, posune se zbytek o jednu pozici dopředu. K výběru nejvhodnějšího systému by se měl provést rozbor každého požadavku zákazníka s ohledem na skladové kapacity, počet skladovaných jednotek a operační systém. 160

Tento konstrukční systém je stejný jako systém použitý pro spádové regály, ale palety jsou ukládány a odebírány ze stejné strany.

13 SYSTÉM PUSH-BACK 161 PUSH-BACK

14 MECALUX ČESKÁ REPUBLIKA, S.R.O. Americká 525/ , Praha 2 Tel.: (+420) Fax: (+420) Argentina, Belgie, Brazílie, Chile, Francie, Itálie, Mexiko, Mezinárodní, Německo, Polsko, Portugalsko, Spojené Království, UN - Site Univ. (anglicky), USA MK /09
