VILADOMY NA NÁBŘEŽÍ. rodinné bydlení architektonická studie - výstavba viladomů na labském nábřeží ve Vrchlabí

Transkript

1 architektonická studie - výstavba viladomů na labském nábřeží ve Vrchlabí investor:, autor: rodinné bydlení 04- Ing. Georgi Kirjakovský, Ing. Michal Daněk Grafic v.o.s - Krkonošská 177, Vrchlabí 1, Tel.: , grafic@grafic.cz, GPS: 50 37'37.62"N 15 36'41.17"E

2 ARCHITEKTONICKÁ STUDIE 01 OBSAH 02 PRŮVODNÍ TEXT 03 LOKALIZACE NA MAPĚ 04 SITUACE VNĚJŠÍCH VZTAHŮ 05 PŮDORYS 1.NP 06 PŮDORYS 2.NP 07 PŮDORYS 3.NP 08 ŘEZY 09 POHLEDY JZ, JV 10 POHLEDY SV, SZ 11 PERSPEKTIVA PERSPEKTIVA PERSPEKTIVA PERSPEKTIVA PERSPEKTIVA 5. _

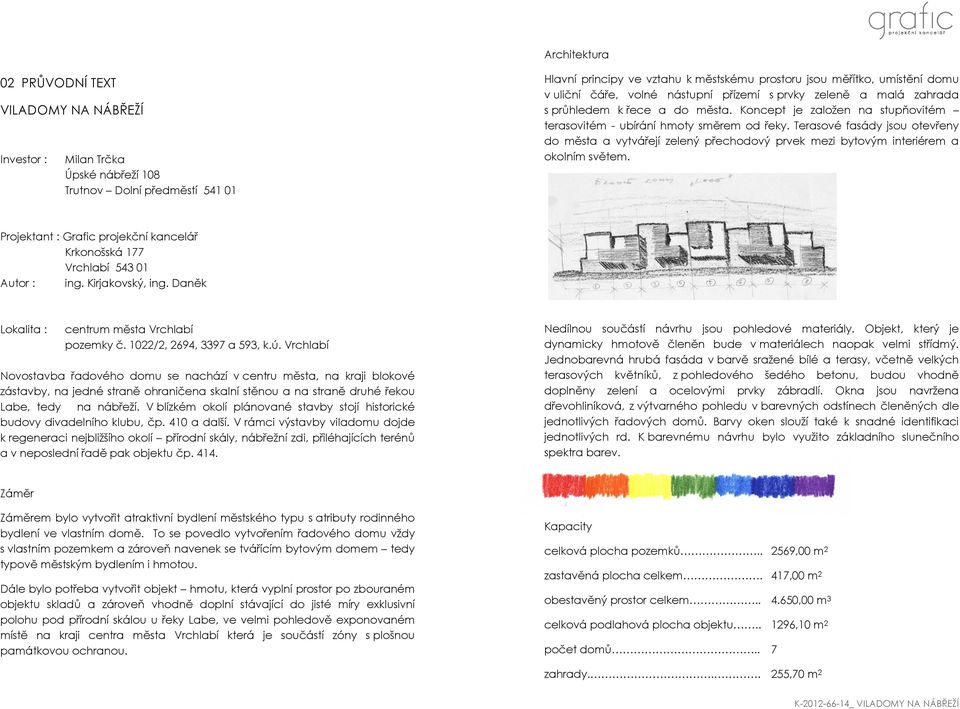

3 Architektura 02 PRŮVODNÍ TEXT Úpské nábřeží 108 Trutnov Dolní předměstí Hlavní principy ve vztahu k městskému prostoru jsou měřítko, umístění domu v uliční čáře, volné nástupní přízemí s prvky zeleně a malá zahrada s průhledem k řece a do města. Koncept je založen na stupňovitém terasovitém - ubírání hmoty směrem od řeky. Terasové fasády jsou otevřeny do města a vytvářejí zelený přechodový prvek mezi bytovým interiérem a okolním světem. Projektant : Grafic projekční kancelář Krkonošská 177 Vrchlabí Autor : ing. Kirjakovský, ing. Daněk Lokalita : centrum města Vrchlabí pozemky č. 1022/2, 2694, 3397 a 593, k.ú. Vrchlabí Novostavba řadového domu se nachází v centru města, na kraji blokové zástavby, na jedné straně ohraničena skalní stěnou a na straně druhé řekou Labe, tedy na nábřeží. V blízkém okolí plánované stavby stojí historické budovy divadelního klubu, čp. 410 a další. V rámci výstavby viladomu dojde k regeneraci nejbližšího okolí přírodní skály, nábřežní zdi, přiléhajících terénů a v neposlední řadě pak objektu čp Nedílnou součástí návrhu jsou pohledové materiály. Objekt, který je dynamicky hmotově členěn bude v materiálech naopak velmi střídmý. Jednobarevná hrubá fasáda v barvě sražené bílé a terasy, včetně velkých terasových květníků, z pohledového šedého betonu, budou vhodně doplněny zelení a ocelovými prvky zábradlí. Okna jsou navržena dřevohliníková, z výtvarného pohledu v barevných odstínech členěných dle jednotlivých řadových domů. Barvy oken slouží také k snadné identifikaci jednotlivých rd. K barevnému návrhu bylo využito základního slunečního spektra barev. Záměr Záměrem bylo vytvořit atraktivní bydlení městského typu s atributy rodinného bydlení ve vlastním domě. To se povedlo vytvořením řadového domu vždy s vlastním pozemkem a zároveň navenek se tvářícím bytovým domem tedy typově městským bydlením i hmotou. Dále bylo potřeba vytvořit objekt hmotu, která vyplní prostor po zbouraném objektu skladů a zároveň vhodně doplní stávající do jisté míry exklusivní polohu pod přírodní skálou u řeky Labe, ve velmi pohledově exponovaném místě na kraji centra města Vrchlabí která je součástí zóny s plošnou památkovou ochranou. Kapacity celková plocha pozemků ,00 m2 zastavěná plocha celkem. 417,00 m2 obestavěný prostor celkem ,00 m3 celková podlahová plocha objektu ,10 m2 počet domů.. 7 zahrady ,70 m2 _

4 LOKALIZACE NA MAPĚ zdroj: mapy.cz S architektonická studie Lokalizace na mapě 03

5 - LABE - RD 01 - červený - pozemek 140,0 m2 - užitná plocha 178,2 m2 RD 02 - oranžový - pozemek 161,0 m2 - užitná plocha 205,0 m2 RD 03 - žlutý - pozemek 150,0 m2 - užitná plocha 185,6 m2 RD 04 - zelený - pozemek 162,5 m2 - užitná plocha 195,9 m2 RD 05 - azurový - pozemek 162,6 m2 - užitná plocha 188,8 m2 RD 06 - modrý - pozemek 124,5 m2 - užitná plocha 162,1 m2 RD 07 - fialový - pozemek 189,5 m2 - užitná plocha 175,6 m2 S 10 [m] SITUACE ŠIRŠÍCH VZTAHŮ architektonická studie Situace širších vztahů a výměry Jak je ukázáno 04

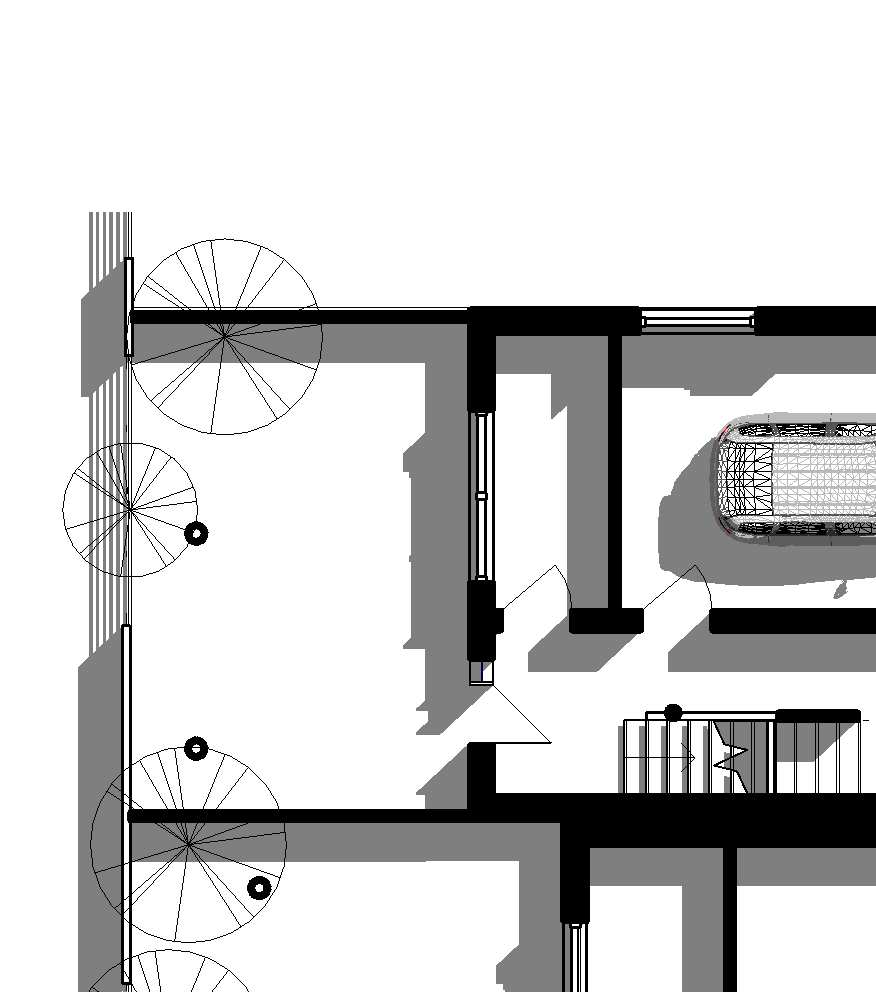

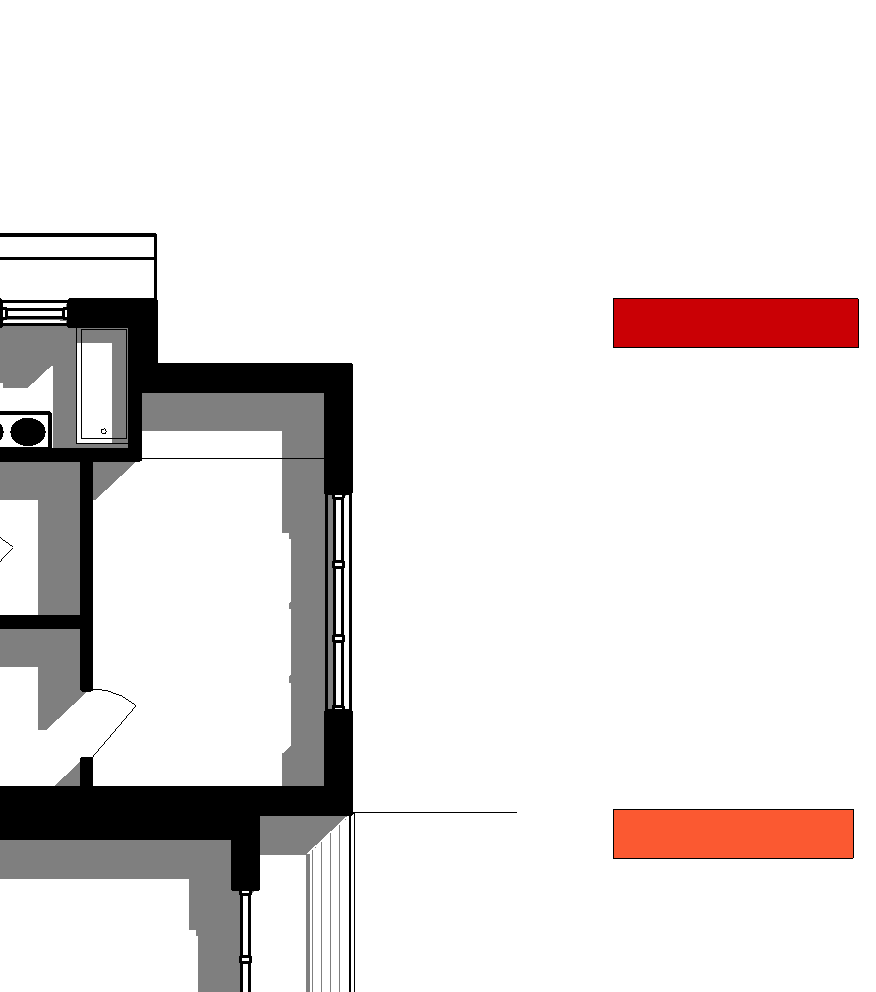

6 architektonická studie Půdorysy 1.NP 1 : RD 01 - červený - technické přízemí 43,7 m2 - vstupní dvůr 55,4 m2 - zahrada 27,1 m2 RD 02 - oranžový - technické přízemí 52,0 m2 - vstupní dvůr 54,2 m2 - zahrada 41,3 m2 RD 03 - žlutý - technické přízemí 49,6 m2 - vstupní dvůr 59,1 m2 - zahrada 27,7 m2 RD 04 - zelený - technické přízemí 50,4 m2 - vstupní dvůr 55,5 m2 - zahrada 44,1 m2 RD 05 - azurový - technické přízemí 50,2 m2 - vstupní dvůr 64,4 m2 - zahrada 34,7 m2 RD 06 - modrý - technické přízemí 43,6 m2 - vstupní dvůr 35,8 m2 - zahrada 32,7 m2 RD 07 - fialový - technické přízemí 45,4 m2 - vstupní dvůr 70,5 m2 - zahrada 48,1 m2 S [m] PŮDORYSY 1.NP

7 architektonická studie Půdorysy 2.NP 1 : RD 01 - červený - obytný prostor 68,1 m2 - terasa 8,2 m2 RD 02 - oranžový - obytný prostor 72,5 m2 - terasa 12,0 m2 RD 03 - žlutý - obytný prostor 63,9 m2 - terasa 5,8 m2 RD 04 - zelený - obytný prostor 69,3 m2 - terasa 6,0 m2 RD 05 - azurový - obytný prostor 61,5 m2 - terasa 11,5 m2 RD 06 - modrý - obytný prostor 53,2 m2 - terasa 12,6 m2 RD 07 - fialový - obytný prostor 59,5 m2 - terasa 6,5 m2 S [m] PŮDORYSY 2.NP

8 architektonická studie Půdorysy 3.NP 1 : RD 01 - červený - obytný prostor 54,5 m2 - balkón 3,6 m2 RD 02 - oranžový - obytný prostor 60,4 m2 - balkón 8,3 m2 RD 03 - žlutý - obytný prostor 65,1 m2 RD 04 - zelený - obytný prostor 59,1 m2 - balkón 11,1 m2 RD 05 - azurový - obytný prostor 65,5 m2 RD 06 - modrý - obytný prostor 47,8 m2 - balkón 8,5 m2 RD 07 - fialový - obytný prostor 56,6 m2 - balkón 10,0 m2 S [m] PŮDORYSY 3.NP

9 PODÉLNÝ ŘEZ M 1:150 PŘÍČNÝ ŘEZ M 1:100 architektonická studie 1:100, 1:150 Řezy 08

10 POHLED JIHOZÁPADNÍ POHLED JIHOVÝCHODNÍ architektonická studie 1 : 150 Pohledy JZ, JV 09

11 POHLED JIHOZÁPADNÍ POHLED JIHOVÝCHODNÍ architektonická studie 1 : 150 Pohledy SV, SZ 10

12 architektonická studie Perspektiva 1 11

13 architektonická studie Perspektiva 2 12

14 architektonická studie Perspektiva 3 13

15 architektonická studie Perspektiva 4 14

16 architektonická studie Perspektiva 5 15
