1 Novinka OPTALIGN PLUS Series Ustavování hřídelů laserem podle vašich požadavků Od vynálezců ustavování hřídelů laserem

2 Splňte si požadavky na ustavování přístrojem OPTALIGN PLUS Series Přesné ustavení hřídelů se vyplácí. Správně ustavená spojka snižuje pravděpodobnost poškození ložisek a těsnění, minimalizuje ztráty energie a redukuje prostoje. Přístroje OPTALIGN PLUS Series využívající laserový paprsek, nabízí možnost přesného ustavení při minimálních nárocích na čas. Ustavování laserovým přístrojem, který se vejde do každého finančního rozpočtu, nabízí nespočet výhod. Proč vlastně Series? OPTALIGN PLUS Series představuje koncept umožňující navržení a zakoupení přístroje pouze s těmi funkcemi, které skutečně potřebujete. Základní verze zahrnuje a funkce, které jsou nezbytné pro ustavování horizontálních strojů. Se vzrůstajícími nároky lze kdykoli přikoupit dodatečné vybavení k rozšíření přístroje o další funkce. standardní funkce volitelné funkce Jaké výhody to přináší? Konfigurace přístroje dle požadavku Platíte pouze za to, co potřebujete Snadné rozšíření funkcí Základem je osvědčený OPTALIGN PLUS K dispozici EX verze 20 let zkušeností v ustavování laserem

3 Kontrola ustavení pomocí pouze tří tlačítek 1. Displej informuje jaké rozměry stroje zadat pomocí robustní klávesnice. 2. Měření Funkce Auto start / stop spustí měření, začne-li se plynule otáčet hřídeli z jakékoli pozice a v jakémkoli směru. 3. Výsledky O výsledku ustavení informuje smajlík, koreční hodnoty patek a hodnoty přesazení s vybočením na spojce. Vše v praktickém kufříku Tak jako komponenty uvnitř, tak i speciální uzamykatelný kufřík je robustní konstrukce odolné nárazům. Je to ideální kufřík do drsného prostředí.

4 Standardní funkce Flexibilita při měření Výzva k mistrovskému ustavování OPTALIGN PLUS Series používá patentované metody EZ-Sweep, která umožňuje měření při minimálním plynulém otočení hřídelem a navíc eliminuje i vlivy vůle spojky. Měření začíná automaticky okamžikem, kdy dojde k otáčení hřídele tím se vyloučí jakákoli možnost chyby obsluhy. OPTALIGN PLUS Series disponuje všemi funkcemi, nutnými pro standardní způsoby ustavování, šetřící čas zákazníka a drasticky omezující pravděpodobnost neplánovaných odstávek a havárií způsobených špatným ustavením. Ustavování horizontálních strojů Automatický režim plynulého čtení dat Měření volné patky a ukládání výsledků do paměti Horizontální & vertikální Živý pohyb Eliminace obtíží spojených s otáčením hřídele Statický režim měření ( ) Pro spojené i nespojené hřídele Měření neovlivňuje mrtvý chod spojky Variabilní počet růměrování a pásma odchylky Soubory měření lze znovu použít i editovat Uložení 10 měření do paměti Režim plynulého načítání Tento rychlý a přesný režim měření je ideální pro standardní stroje. Postačí otočení hřídeli minimálně o 60. Tisk protokolů přímo nebo pomocí tiskového software Vyvolání posledního neuloženého souboru Hlavní a záložní baterie DIM M UniBeam umožňuje rychlé nastavení laserového paprsku Jednoduchá obsluha pomocí tří tlačítek Statický režim měření Statický režim měření se používá u nespojených nebo neotáčejících se hřídelů. Tento režim vyžaduje měření minimálně ve třech z osmi možných pozic. K propojení postačí jediný kabel žádné jiné překážející kabely! Předem připravené držáky pro rychlou instalaci Robustní řídící jednotka odolná proti rázům Voděvzdorná konstrukce vhodná pro drsné podmínky

5 Volitelné funkce Ustavování vertikálních strojů Režim měření Multipoint pro hřídele v kluzných ložiscích TolChek smajlík zobrazí kvalitu ustavení Omezení pohybu Problémy s nehybnými patkami nebo omezením pohybu šroubem lze vyřešit vhodnou volbou statických patek. Výběr typu spojky Podle typu spojky se snadno zajistí přesnost výsledků. Přístroj vypočítá správné hodnoty přesazení a vybočení ve skutečných rovinách spojky. Volba statických patek eliminující překážky v pohybu strojů Plánované přesazení nebo teplotní růst Ustavení vloženého hřídele InfiniRange Při ustavování velmi nesouosých strojů nebo při velkých vzdálenostech komponent přístroje, lze automaticky zvětšit plochu detektoru. Ustavení strojů se 6 patkami InfiniRange zvětší velikost detektoru Uložení 25 měření do paměti Teplotní růst Hodnoty teplotního růstu vztažené k patkám nebo spojce lze zadat pro oba stroje. Tím se zohlední teplotní růst i dynamické zatížení. Uložení 99 měření do paměti Balíček všech uvedených funkcí OPTALIGN PLUS Explorer doplňující PC software Režim Multipoint Vhodný pro hřídele uložené ve všech typech ložisek. Vyžaduje se měření minimálně ve 3 pozicích s minimální úhlem krajních pozic 60. Speciální držáky pro mnoho aplikací (příslušenství) EX verze pro použití ve výbušném prostředí Vytvořte si z OPTALIGN PLUS Series všestranný přístroj k ustavování hřídelů. Využijte nabízených funkcí, například funkce s volbou statických patek, teplotního růstu, stroje se šesti patkami nebo ustavování vertikálních strojů a vložených hřídelů. Univerzální držák Připevnění kompaktního magnetického držáku ALI SET je velice snadné a záležitostí několika vteřin. Silné magnety jsou vhodné pro většinu spojek a ideální pro stroje s velkými přírubami spojek. Držáky pro neotáčející hřídele Pokud dojde k situaci, kdy nelze otáčet ani jedním hřídelem a přesto je třeba provést měření, je k dispozici kluzný magnetický držák ALI Tím je možné pohybovat po vnějším povrchu spojky nebo hřídele z jedné měřící pozice do druhé, což představuje vskutku elegantní řešení.

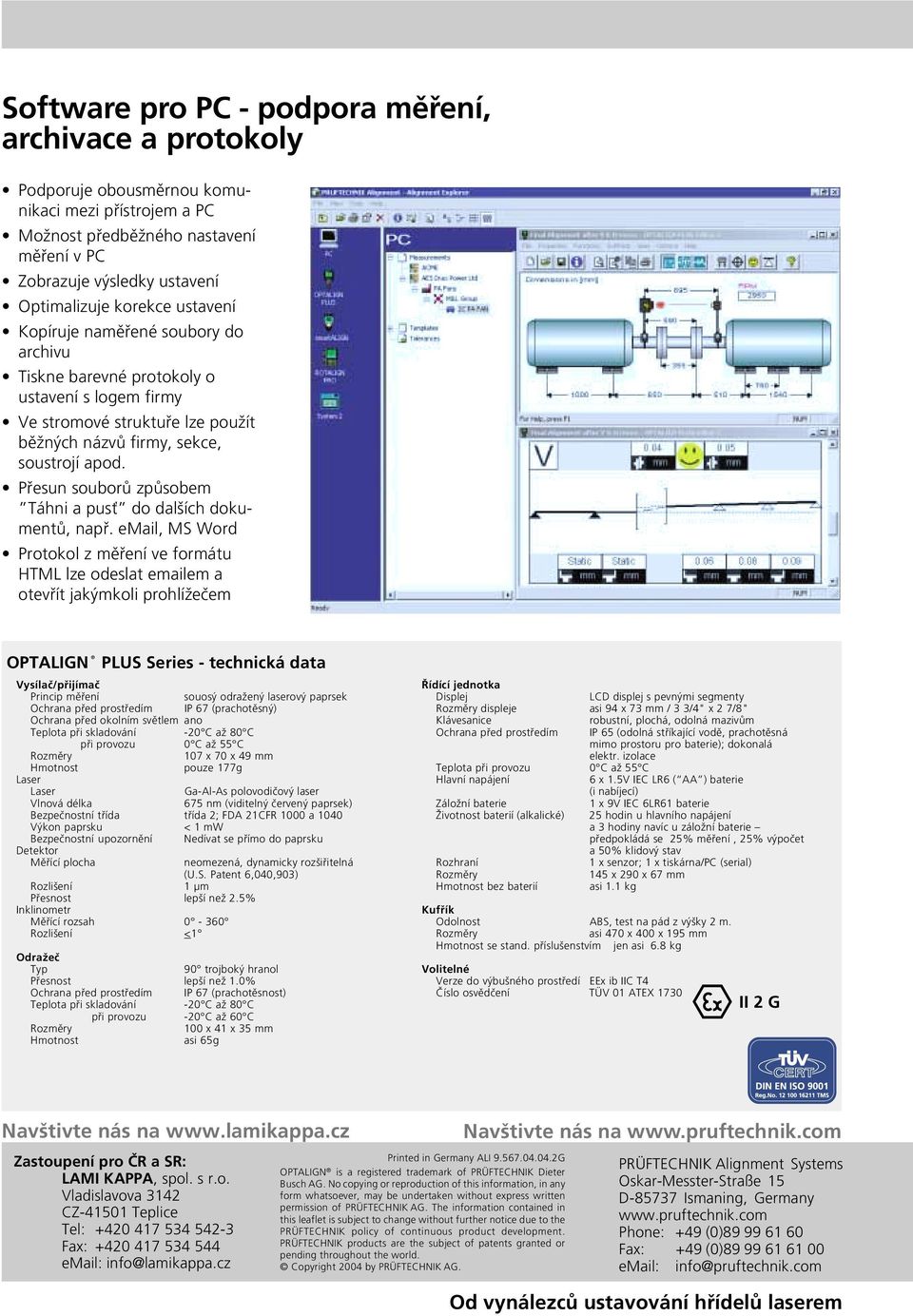

6 Software pro PC - podpora měření, archivace a protokoly Podporuje obousměrnou komunikaci mezi přístrojem a PC Možnost předběžného nastavení měření v PC Zobrazuje výsledky ustavení Optimalizuje korekce ustavení Kopíruje naměřené soubory do archivu Tiskne barevné protokoly o ustavení s logem firmy Ve stromové struktuře lze použít běžných názvů firmy, sekce, soustrojí apod. Přesun souborů způsobem Táhni a pusť do dalších dokumentů, např. , MS Word Protokol z měření ve formátu HTML lze odeslat em a otevřít jakýmkoli prohlížečem OPTALIGN PLUS Series - technická data Vysílač/přijímač Princip měření souosý odražený laserový paprsek Ochrana před prostředím IP 67 (prachotěsný) Ochrana před okolním světlem ano Teplota při skladování -20 C až 80 C při provozu 0 C až 55 C 107 x 70 x 49 mm Hmotnost pouze 177g Laser Laser Ga-Al-As polovodičový laser Vlnová délka 675 nm (viditelný červený paprsek) Bezpečnostní třída třída 2; FDA 21CFR 1000 a 1040 Výkon paprsku < 1 mw Bezpečnostní upozornění Nedívat se přímo do paprsku Detektor Měřící plocha Rozlišení 1 µm Přesnost lepší než 2.5% Inklinometr Měřící rozsah Rozlišení <1 neomezená, dynamicky rozšiřitelná (U.S. Patent 6,040,903) Odražeč Typ 90 trojboký hranol Přesnost lepší než 1.0% Ochrana před prostředím IP 67 (prachotěsnost) Teplota při skladování -20 C až 80 C při provozu -20 C až 60 C 100 x 41 x 35 mm Hmotnost asi 65g Řídící jednotka Displej LCD displej s pevnými segmenty displeje asi 94 x 73 mm / 3 3/4" x 2 7/8" Klávesanice robustní, plochá, odolná mazivům Ochrana před prostředím IP 65 (odolná stříkající vodě, prachotěsná mimo prostoru pro baterie); dokonalá elektr. izolace Teplota při provozu 0 C až 55 C Hlavní napájení 6 x 1.5V IEC LR6 ( AA ) baterie (i nabíjecí) Záložní baterie 1 x 9V IEC 6LR61 baterie Životnost baterií (alkalické) 25 hodin u hlavního napájení a 3 hodiny navíc u záložní baterie předpokládá se 25% měření, 25% výpočet a 50% klidový stav Rozhraní 1 x senzor; 1 x tiskárna/pc (serial) 145 x 290 x 67 mm Hmotnost bez baterií asi 1.1 kg Kufřík Odolnost ABS, test na pád z výšky 2 m. asi 470 x 400 x 195 mm Hmotnost se stand. příslušenstvím jen asi 6.8 kg Volitelné Verze do výbušného prostředí EEx ib IIC T4 Číslo osvědčení TÜV 01 ATEX 1730 II 2 G Navštivte nás na Zastoupení pro ČR a SR: LAMI KAPPA, spol. s r.o. Vladislavova 3142 CZ Teplice Tel: Fax: info@lamikappa.cz Printed in Germany ALI G OPTALIGN is a registered trademark of PRÜFTECHNIK Dieter Busch AG. No copying or reproduction of this information, in any form whatsoever, may be undertaken without express written permission of PRÜFTECHNIK AG. The information contained in this leaflet is subject to change without further notice due to the PRÜFTECHNIK policy of continuous product development. PRÜFTECHNIK products are the subject of patents granted or pending throughout the world. Copyright 2004 by PRÜFTECHNIK AG. Navštivte nás na PRÜFTECHNIK Alignment Systems Oskar-Messter-Straße 15 D Ismaning, Germany Phone: +49 (0) Fax: +49 (0) info@pruftechnik.com Od vynálezců ustavování hřídelů laserem
