Kovové fasády typy a meze užití

Transkript

1 Kovové fasády typy a meze užití Co nabízí firma Kovové profily? 1/ Z níže uvedených systémů vybereme ten pravý pro Vaši stavbu z hlediska hldik požadovaných žd ýhužitných ýhvlastností, ceny a kvality. 2/ Spočítáme statiku materiálů a 3/ Materiály dodáme, zaškolíme stavební firmy a zajistíme šéfmontáž Ing. Zbyněk Vitošek jednatel Kovové profily, spol. s r.o.

2 Účel prezentace Podat informaci o: o jednotlivých typech plášťů ť z tenkostěnných profilů, mezích jejich užití a směrných cenách a dále nových materiálech a technologiích v oblasti plášťů z ý g p tenkostěnných profilů, jejich ochraně a prosvětlení.

3 Dodáváme fasádní a střešní systémy kovové Typy kovových plášťů budov 1. Systémy bez integrované tepelné izolace Trapézové profily Vlnité profily Fasádní lamely siding Fasádní kazety Kompozitní desky bondy Bezešroubové střechy a fasády 2. Systémy s integrovanou tepelnou izolací Kazetové stěny Sendvičové panely

4

5 DANPALON polykarbonátové systémy

6 DANPALON polykarbonátové systémy

7 Systémy opláštění bez tepelně izolační funkce Trapézové profily Vlnité profily Fasádní lamely siding Fasádní kazety Kompozitní desky bondy Bezešroubové střechy a fasády

8 CO NABÍZÍME: Trapézové profily: vybereme Vám vhodný profil dle vašich potřeb, optimalizujeme konstrukci a snížíme náklady stavby mnoho typů a designů, volba materiálu, typu vlny, povlaku, barvy, atd. akustické trapézové profily děrované trapézy pro spřažené konstrukce s betonem trapézy zalamované a zakružené řada a speciální profilů pro interiér i exteriér a materiály (viz. Welltec ) požární vlastnosti nosných trapézů až do rozponu 7,5 m, lze modelovat nejlevnější plášť při řidlouhé hébezúdržbové životnosti, i nejlevnější opláštění zateplení u objektů s málo otvory klíčem ekonomického užití je volba správně vysokého profilu o potřebné profilaci a tloušťce nutno navrhnout optimální materiál pro plánovanou životnost stavby

9 Trapézové profily Základní typy trapézových profilů konstrukční pro opláštění budov i nosné střechy od výšky vlny 4 mm až po 200 mm, zpravidla z pozinkované a povlékané oceli. Vhodné pro zateplené i nezateplené objekty. Tab. 1 Výtah ze sortimentu trapézových profilů

10 Příklady užití trapézových profilů 1 Letiště Hamburk SCONTO - Praha GLOBUS - Olomouc OBI - Praha

11 PROTECTROOF

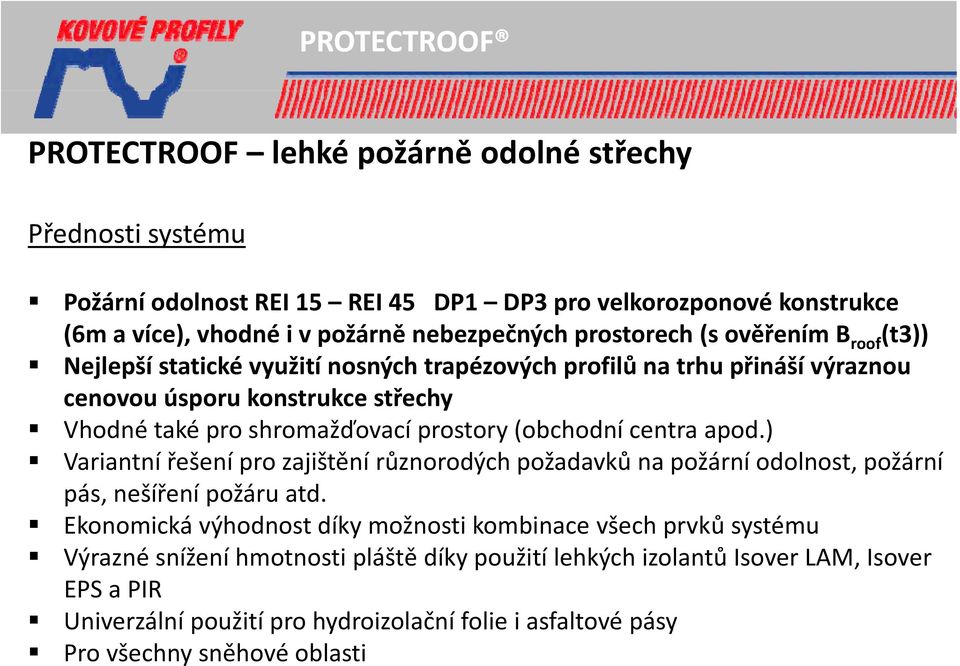

12 PROTECTROOF PROTECTROOF lehké požárně odolné střechy Přednosti systému Požární odolnost REI 15 REI 45 DP1 DP3 pro velkorozponové konstrukce (6m a více), vhodné i v požárně nebezpečných prostorech (s ověřením B roof (t3)) Nejlepší statické ti využití nosných trapézových profilů na trhu přináší výraznou cenovou úsporu konstrukce střechy Vhodné také pro shromažďovací prostory (obchodní centra apod.) Variantní řešení pro zajištění různorodých požadavků na požární odolnost, požární pás, nešíření požáru atd. Ekonomická výhodnost díky možnosti kombinace všech prvků systému Výrazné snížení hmotnosti pláště díky použití lehkých izolantů Isover LAM, Isover EPS a PIR Univerzální použití pro hydroizolační folie i asfaltové pásy Pro všechny sněhové oblasti

13 PROTECTROOF PROTECTROOF typy plášťů

14 PROTECTROOF PROTECTROOF typy plášťů Ujištění o požární odolnosti Pro konkrétník střechu je vydáno tzv. Ujištění o požární odolnosti, které dokládá použití materiálů schválených v systému PROTECTROOF. Toto Ujištění tvoří standardní součást dokumentace ke kolaudačnímu řízení.

15 MONTAFORM Design MONTAFORM design Alternativa k běžným trapézovým profilům design / příznivá cena Skryté kotvení 6 druhů plné nebo částečné perforace Kombinace různých barev na jednom profilu Widmi Housing, Lenzburg (CH)

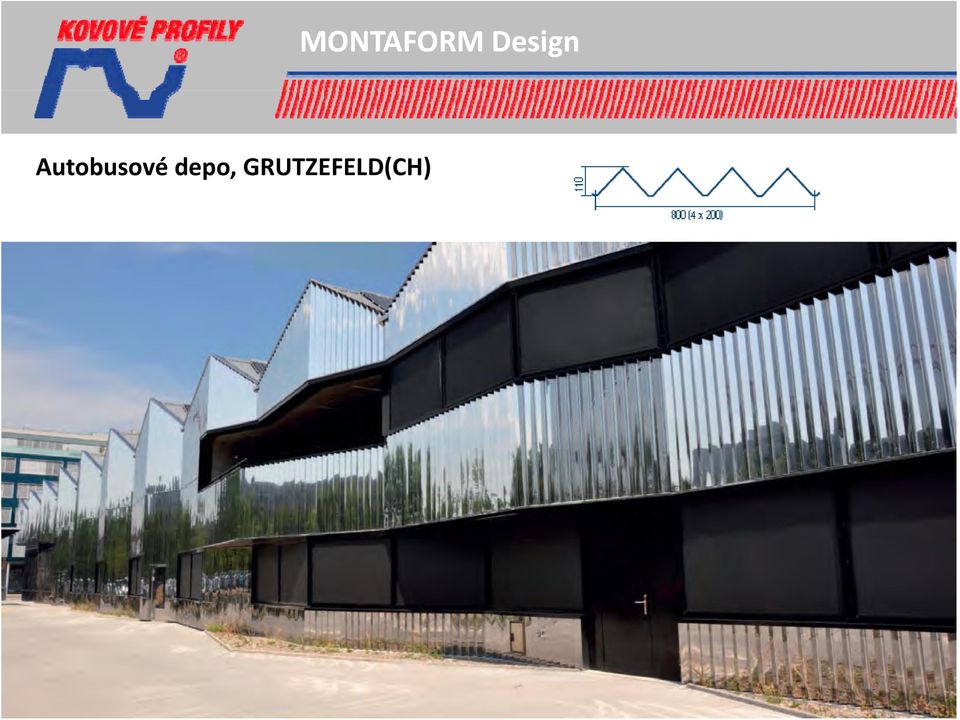

16 Autobusové depo, GRUTZEFELD(CH) MONTAFORM Design

17 Planzer, Plattern (CH) MONTAFORM Design

18 Vlnité a trapézové profily perforované

19 ST. JOSEF FOUNDATION (CH) MONTAFORM Design perforované profily

20 ST. JOSEF FOUNDATION (CH) MONTAFORM Design perforované profily

21 Riedepark, Zug (CH) MONTAFORM Design perforované profily

22 Příklady užití profilů perforovaných

23 Příklady užití profilů perforovaných

24 Příklady užití profilů perforovaných

25 Příklady užití profilů perforovaných Parkovací dům - Švýcarsko Obchodní centrum - Německo

26 Post Finance Arena Švýcarsko Příklady užití profilů perforovaných

27 Perforace speciální

28 Perforace speciální

29 Perforace speciální

30 Perforace speciální

31 Perforace speciální Terapeutické centrum Rakousko

32 Perforace speciální

33 Perforace speciální

34 Perforace speciální

35 Trapézové profily designové

36 Trapézové profily designové

37 Trapézové a vlnité profily designové

38 Trapézové a vlnité profily designové

39 CTP Continental, Ostrava Realizace. Trapézové a vlnité profily designové

40 Trapézové a vlnité profily designové

41 Trapézové profily designové

42 Trapézové profily designové

43 Trapézové profily designové

44 Vlnité profily Dodávané nejčastěji ve výškách vln 18 až 55 mm v povlékané oceli i hliníku. Vhodné pro zateplené i nezateplené objekty. Interiérové vlnité profily od výšky vlny 2 mm. Příklad užití vlnitých profilů Sipral sídlo firmy Agromex Čestlice

45 Realizace s vlnitými profily HADOVKA OFFICE PARK Praha

46 Fasádní lamely Hoffmann RENAULT - Praha

47 Fasádní lamely

48 Fasádní lamely Výhody fasádních lamel: tenkostěnné válcované profily zpravidla podélného tvaru bez rizika nepravidelného boulení do modulu 400 mm, zaklapávací na modulovou lištu či připevněné šrouby výhodná cena - možnost krátit či dlouhé prvky- možnost dodávky s čely, tj. tužší a menší riziko boulení Nevýhody fasádních lamel: pro rovinatost nutná dokonale vyrovnaná spodní konstrukce tloušťka materiálu předepsat! max. doporučený modul 400 mm

49 Fasádní lamely INTERSPAR Mladá Boleslav, Linear, 400x1000mm,

50 Fasádní kazety KP FORM

51 Fasádní kazety Výhody: velkoplošné desky z plechů, zpravidla výroba na míru možnost výroby na míru i v šířkách, kosodélníků atd., (z části ruční výroba) Řada systémů KP-FORM+ výroba Praha, Liberta výroba ve Finsku, Alumetal výroba v Itálii, DOMICO Rakousko aj.) cenový, modulový, a kvalitativní mezistupeň mezi fasádními lamelami a kompozitními deskami délka max. 18 m Nevýhody: riziko boulení menší, ale existuje při tepelných změnách, zpravidla tl. plechu 1,00-1,25 mm přivětších tloušťkách nad 2 mm je riziko boulení nižší, ale cena již na úrovni kompozitních desek modul zpravidla mm

52 Fasádní kazety KP Form plus KP Form plus, Praha

53 Kompozitní panely typu BOND Kompozitní panely typu bond mnoho značek a kvalit (ALPOLIC, ALUCOBOND, SARAY, REYNOBOND, atd.) předepsatř tloušťku pláště optim. 0,5 mm, tloušťku a typ jádra a typ povlaku sestávají ze dvou nejčastěji hliníkových plechů spojených jádrem o tl. 2-6 mm ideální materiál pro výrobu velkoplošných prvků reprezentativních fasád všech typů budov dokonalá rovinatost při správném zpracování a rovinaté spodní konstrukci dle typů provedení různá požární odolnost od A2, B- fr do F (PE) nízká hmotnost a dobrá tuhost

54 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely Rozměry Tloušťky panelů 3, 4 a 6 mm Šířky panelů 965, 1235,1270, 1540 a 1575 mm Od 1000 m2 volitelná šířka 800 až 2050 mm Max. délky 7200 mm * Charakteristika Hmotnost panelů fr járdo 7,6 kg/m2 Hmotnost panelů A2 járdo 8,1 kg/m2 Tl. Panelu 4 mm odpovídá pevnosti 3,3 mm AL Slitina AL 3105-H14 Exteriér Lumiflon ( Fluoropolymer ) Aluminum Nehořlavé minerální jádro Aluminum Ochranný lak (Lumiflon/PVDF)

55 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely Mitsubishi Plastics, Inc. Japan 2.Q 2014 Wiesbaden (DE) Výhradní zastoupení ČR a SR FR jádro již v základním provedení, dále A2 kompozitní desky nejen s Al nebo elox. AL, ale též S PLÁŠTĚM Z JINÉHO PŘÍRODNÍHO KOVU (TITAN - TCM, NEREZ - SCM, MĚĎ - CCM, ZINEK - ZCM) ALPOLIC/fr u třídy B splnil test dle ČSN ISO Zk. nadpraží nad oknem; lze použít pro fasády od 12 do 22,5 m výšky s požadavkem DP1 Luxemburg Plaza Praha

56 Kompozitní panely ALPOLIC ALPOLIC měď (CCM) University of New Mexico

57 Kompozitní panely ALPOLIC ALPOLIC titan (TCM) Taipei Arena

58 Kompozitní panely ALPOLIC Alpolic SCM, Alpolic TCM National Grand Theater, China University of Auckland, New Zealand

59 Kompozitní panely ALPOLIC ALPOLIC Nerez (SCM) ALPOLIC Zinek (ZCM) Caja Vital Kutxa University of Western Australia

60 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely Standardní povrchová úprava LUMIFLON (Feve) VÝHODY POVRCHU LUMIFLON: Volba lesku od 15 do 80 % bez vlivu na cenu Zárukanalak kaž 20 let Jakýkoli odstín od 100 m2 nebo dekor od 500 m2 Minimální tloušťka laku : Solid colors 30 µm Metalic, Prismatic, Sparkling 28 µm Naturart colors 40 µm Vyšší odolnost proti UV záření oproti ostatním lakům Alpolic/fr, Austrálie LUMIFLON aplikovatelný za studena od 5 C např. opravné barvy

61 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely real anodised plášť z eloxovaného hliníku Výborná ochrana proti korozi Velmi dlouhá životnost Zárukanalak kaž 25 let Vrstva eloxu vhodná pro velmi ostré ohyby Velký výběr odstínů alesků: Bronz světlý až téměř černý Zlaté odstíny Měděné odstíny Zinkové odstíny Přírodní elox Broušené dekory C-brite zrcadlový efekt Vila, HOVE (Be) C-brite ELOX

62 Louvre lens (Fr) C-brite ELOX Kompozitní panely ALPOLIC

63 Elterly Home, (Nl) Gold 10 ELOX Kompozitní panely ALPOLIC

64 Calypso Rotterdam, (Nl) Kompozitní panely ALPOLIC

65 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely Zpracování Standardní nástroje a stroje pro hliník a dřevo Ideální CNC stroje Ohýbání do oblouku (fr jádro poloměr od150mm /A2jádro poloměr od 600 mm ) Lze zakružovat, perforovat, embosovat Panel je vždy nutné opracovat ze všech stran Nejčastěji zpracován do kazet nutné odečíst 45 mm z každé strany rozměru desky pro maximální rozměr kazety Spodní konstrukce pro montáž kompozitních panelů musí umožnit dilataci prvků (3 osy) Alpolic/fr perforovaný, Holandsko

66 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely Příklady způsobu upevnění - ČEPY

67 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely Příklady způsobu upevnění SZ systém

68 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely - aplikace Alpolic SCM, Chicago USA

69 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely - aplikace Alpolic/fr Custom white, Španělsko

70 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely - aplikace Alpolic/fr Brushed Aluminium Midium, Turecko

71 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely - aplikace Alpolic/fr Prismatic RED,Mexico Alpolic CCM,Mexico

72 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely - aplikace Alpolic/fr Marina Bay, Singapore

73 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely - aplikace Divadlo Spijkenisse, NL

74 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely - aplikace Muzeum filmu - Amsterdam, NL

75 Kompozitní panely ALPOLIC ALPOLIC kompozitní panely - aplikace Vybrané projekty ČR asr Letiště Praha Ruzyně, Terminal m2 Rádio Svobodná Evropa, Praha 5000 m2 Vítkovická aréna Ostrava 8000 m2 IVG Evropská, Praha 5000 m2 Brno Masarykova univerzita 3700 m2 VUT Brno, FSI 3000 m2 Vienna Point, Brno 6000 m2 City Green Court, Praha 3000 m2 Letiště Bratislava, New Terminal 700 m2 Žilina Aupark 1000 m2 Bratislava ASKO 750 m2 a další na

76 Bezešroubové profily BEMO bezešroubové systémy pro opláštění střech i stěn Letiště Záhřeb

77 Bezešroubové profily BEMO základní princip systémů plášťů z bezešroubových profilů: Skryté a kluzné uchycení Bez šroubů ve vnějším plášti Individuální tvary Nekonečné délky a různé šířky Pro střechy s nízkým sklonem

78 Bezešroubové profily BEMO bezešroubové systémy pro opláštění střech i stěn

79 Bezešroubové profily Profily BEMO Monro konické, zakružené, šikmé a speciální :

80 Bezešroubové profily Profily BEMO Monro konické, zakružené, šikmé a speciální :

81 Bezešroubové profily Bezešroubové profily BEMO se připravují v závodě nebo na stavbě: Zakružení na stavbě Profilovací linka ve stejné výšce jako střecha

82 Bezešroubové profily Vybrané skladby plášťů pro bezešroubové profily: BEMO-ELEVATE BEMO-COMBI BEMO-SOFT BEMO-COMPACT BEMO-SOFT PLUS Prodach

83 Bezešroubové profily BEMO TOP-rail system, střešní i fasádní plášť z kompozitních panelů:

84 Bezešroubové profily BEMO TOP-rail system, střešní i fasádní plášť z kompozitních panelů, virtuální 3D MOCK-UP:

85 Bezešroubové profily Systémy BEMO podmínky pro použití jako střešní krytina: Minimální sklon 1.5 (2.6 %) Pro střešní pásy bez horizonátlního napojení Minimální sklon 2.9 (5 %) Pro střešní pásy s horizontálním napojením nebo střešními prostupy Speciální Minimální sklon 0.6 (1 %) S použitím drážkového těsnění Pouze po provedení 3D-Scanu střešního pláště a návrhu speciálních detailů Elektrárna Singapur

86 Bezešroubové profily Profily BEMO lze dodat z mnoha různých materiálů:

87 Bezešroubové profily A několika povrchových úpravách: Měď přírodní, zoxidovaná nebo předzvětralá) Titanzinek přírodní, předzvětralý, Pigmento or Anthra FeZn lakovaná nebo aluzinek Nerezová ocel v mnoha podobách Hliník přírodní, stucco-textured, ELOXOVANÝ Povrchové úpravy: Polyester, HDPE, PVDF, BEMO-FLON

88 Bezešroubové profily Příslušenství konzoly BEMO: BEMO standardní hliníková konzola ola BEMO GFK-thermal pro minimalizaci aci tepelných mostů BEMO HOOK- konzola ola pro fasády s extrémním zatížením větrem

89 Bezešroubové profily Systémy BEMO tepelně izolační vlastnosti: GFK držáky pro přerušení tepelných mostů Střešní plášť (s 1 držákem na m²) BEMO Soft: Hliníkový držák Typ 220 Páska k přerušení tepel. mostu 5mm Izolace 160 mm (ʎ 035) měkká BEMO Soft: Omega profil Hliníkový držáktyp 160 Páska k přerušení tepel. mostu 5mm Izolace 200 mm (ʎ 035) měkká BEMO Combi: Tvrdá izolace 100mm (ʎ 040) BEMO Combi Profile Hliníkový držáktyp 160 Páska k přerušení tepel. mostu 5mm Izolace 200 mm (ʎ 040) měkká U izolace [W/(m²K) U tepelný most [W/(m²K) U celkové [W/(m²K) 0,212 0,104 0,317 0,171 0,110 0,281 0,195 0,016 0,211 BEMO Soft: GFK DržákTyp 245 Izolace 180 mm (ʎ 035) měkká BEMO Soft: GFK Držák Typ 165 Izolace 100 mm (ʎ 035) měkká BEMO Soft: GFK DržákTyp 165 Nástavec 20mm Izolace120 mm (ʎ 035) měkká 0,189 0,001 0,190 0,334 0, ,336 0,280 0,002 0,282 GFK držáky významně eliminují vliv tepelných mostů ve skladbě střešního nebo fasádního pláště. Tabulka uvádí příklad výsledné hodnoty U = 0,281(W/(m2K) při použití hliníkových držáků a tl. tepelné izolace 200 mm a U = 0,282 (W/(m2K) při použití GFK držáků a tl. tepelné izolace 120 mm.

90 Bezešroubové profily Systémy BEMO akustické vlastnosti: db) Hlasitost Práh bolesti Letadlo Motor (hlasitý) Buchar Velmi rušná ulice Hladina Akustický hluku tlak Db μbar BEMO Soft 160 ( 35 db) BEMO Combi 200 ( 42 db) BEMO Compac ct x minerální izolace ( 52 Zvonění telefonu Vysavač Běžný rozhovor Tichý rozhovor Šepot BEMO Combi 200 Šumění listí Tikot hodin Hranice slyšitelnosti Izolace hluku z exteriéru do interiéru

91 Bezešroubové profily BEMO systémy mohou zahrnovat i návrh a dodávku podkonstrukce. Kromě standardních vaznic a paždíků se může jednat o speciální podkonstrukci přizpůsobitelnou ve 3 osách

92 Bezešroubové profily Profily BEMO fotovoltaika: Bez vrtání, bez narušení pláště, bezpečné Flexibilní systém pro různé rozměry a typy panelů

93 Silo Rakousko Bezešroubové profily

94 Multifunkční hala Německo Bezešroubové profily

95 Konferenční centrum Garland - USA Bezešroubové profily

96 Kongresové centrum Baku Bezešroubové profily

97 Detroit Midfield Terminal - USA Bezešroubové profily

98 Stadion Lublin (PL) Bezešroubové profily

99 The Squaire Frankfurt n.m., Německo Bezešroubové profily

100 Bezešroubové profily Hlavní nádraží Graz Hlavní nádraží Salzburg

101 JGL Rijeka Bezešroubové profily

102 Systémy opláštění s tepelně ě izolační č íf funkcí Sendvičové panely Kazetové stěny

103 Sendvičové panely PANASONIC - Plzeň Würth Mladá Boleslav Ukázka profilace sendvičových panelů

104 Typy sendvičových panelů Výhody sendvičových panelů +++! rychlá montáž jeden prvek standardně dobrá tepelná izolace (spára slabé místo) požární odolnost až 180 min u minerální vlny možnost výběru mnoha typů profilací exteriérového pláště pěkný design Nevýhody sendvičových panelů ---! omezená únosnost může způsobit růst nákladů na nosnou konstrukci u větších budov požární odolnost je často limitována zmenšením vzdálenosti podpor standardně 3-4 m, výjimečně do 6 m široké budovy pozor na stavební ošetření napojení. pozor na napojení panelů na konstrukci u panelů s větší izolací kbetonové konstrukci. min. spád střechy u panelů 7 % (=4 )

105 Sendvičové panely Příklady užití sendvičových panelů s vlnitým profilem vexteriéru Elektro Bartoš - Frenštát pod Radhoštěm

106 Typy sendvičových panelů Volba izolace dle ceny vzestupně a typických vlastností: POLYSTYREN (bez požární odolnosti, možnost degradace materiálu) PUR (výborný izolant, pevný, nenasákavý požární odolnost do 15 min.) PIR (vlastnosti jako PUR, ale snížená hořlavost, požární odolnost min. podle tloušťky, problém s vydechováním plynů) MINERÁLNÍ VLNA, dobrý ýizolant akustické panely pohltivost v interiéru, neužívají se ale pro vnější pláště kondenzace SPECIÁLNÍ PROVEDENÍ PANELŮ jednostěnové, agro, akustické

107 Sendvičové panely speciální Sendvičové panely speciální exteriérový plášť z keramiky

108 Sendvičové panely speciální Sendvičové panely speciální exteriérový plášť z přírodního kamene

109 Sendvičové panely speciální Sendvičové panely speciální exteriérový plášť z přírodního kamene Lattonedil (It)

110 Sendvičové panely speciální Sendvičové panely speciální exteriérový plášť z přírodního kamene Lattonedil (It)

111 Kazetové stěny

112 Kazetové stěny

113 Kazetové stěny

114 Kazetové stěny Kazetové stěny výhody +++! výhodné pro větší rozpony podstatná úspora nákladů na nosnou konstrukci výhodné pro velké objekty rychlé uzavření haly jen kazetami a následné pokračování výhodné pro vysoké výrobní a skladové objekty (zejména staticky, možno odstupňovat tl. plechu a tím zvyšovat statickou únosnost při zachování tloušťky pláště) hlukový útlum do 53 db souč. prostupu tepla U až do 0,175 W/m 2 K -1 protipožární do 45 min při rozponu až 7,5 m čistý interiér haly případné výztuhy kolem oken schovány v kazetě možnost variantního vnějšího opláštění (trapézy, vlny, lamely, fasádní kazety, sendviče, kompozitní ídesky...)

115 Kazetové stěny Kazetové stěny nevýhody ----! tříkroková montáž problém s tepelnými mosty: klasické provedení ani při tloušťce izolace 200 mm nevyhovuje normě, neboť při započtení tepelných mostů je souč. prostupu tepla U= jen 0,59 W/m 2 K -1 Nutno řešit systémem kazetové stěny s předsazenou izolací (Rockprofil systém, KI-KP Duotherm ) Zde U= 0,28 u izol. 160 mm a kazetě 120/600 montáž nebo U 0,095 u izolace 195 mm a kazety 160/600 C-kazety pro oba systémy je nutné staticky posoudit, nelze použít tabulky únosnosti výrobců C-kazet Obr. 1 - Schéma kazetové stěny

116 Kazetové stěny

117 Kazetové stěny

118 Kazetové stěny Kazetový systém Rockprofil je v ČR jediným systémem z tenkostěnných nosných kazet s přerušeným mostem požárně odzkoušeným pro různé typy exteriérového opláštění (trapézové a vlnité profily, fasádní lamely a kazety, kompozitní desky a sendvičové panely

119 Hliníkové fasádní extrudované profily Cotta Náhrada keramických obkladů hliníkovým fasádním systémem, při nižší ceně a nižší hmotnosti: design keramické fasády z masivního hliníku 1,8 mm hmotnost 6 8 kg/m 2 mezinárodní garance povrchů Qualicoat formát 150, 200, 225 a 250 mm 15 standardních barevných odstínů Saray COTTA je kompletní fasádní systém určený pro opláštění budov, odpovídající svým vzhledem keramické fasádě. Fasádní obklad je nesen hliníkovou podkonstrukcí, kterou tvoří svislé profily s osovou vzdáleností 750 až 800 mm osazené na nosné L-konzoly (kotvy). Součástí systému jsou i speciální profily pro rohy, kouty a sokly. Povrchovou úpravu a odstíny fasádních profilů je možné zvolit ze dvou variant. Eloxování, kdy je ve standardu stříbrný odstín a na zakázku jakýkoli jiný a nebo prášková barva s řadou standardních odstínů a dekorů a při větším množství opět s možností volby odstínu nebo dekoru.

120 Hliníkové fasádní extrudované profily Cotta

121 Hliníkové fasádní extrudované profily Cotta

122 Hliníkové fasádní extrudované profily Cotta

123 Hliníkové fasádní extrudované profily Cotta

124 Světlopropustné systémy Danpalon Světlopropustnép p střešní a fasádní systémy Danpalon

125 DANPALON světlopropustné systémy

126 DANPALON světlopropustné systémy DANPALON polykarbonátové systémy STŘECHY FASÁDY INTERIÉRY DANPALON Výhradní zastoupení pro ČR asr Kompletní systémy pro střechy, fasády a interiéry Všechny materiály testovány na požár dle EN Další zkoušky / certifikáty jako zvětrávání, vodotěsnost, odolnost proti nárazu, tabulky únosností Záruka 10 let Příslušenství z hliníku případně polykarbonátu Výroba i pro malé projekty

127 DANPALON světlopropustné systémy Typy polykarbonátových prosvětlovacích desek pro systémy Danpalon Honeycomb Multicell Compact DP4 -Komůrkový ů polykarbonát -Komůrkový ů polykarbonát -plný polykarbonát áttl. 4 mm - šesti hrané komory - v 19 standardních odstínech - PO : b-s1,d0 - Obdélníkové komory - v 19 standardních odstínech - PO : b-s1,d0 - v 6 standardních odstínech -PO : b-s1,d0 - hmotnost 5,14 kg/m2 -tloušťky 8; 10; 12 a 30 mm - standardní šířky 600; 1000 a 1040 mm -tloušťky 8; 10; 12 a 16 mm - standardní šířky 600 a 1040 mm -včetně nosných profilů - standardní šířka 600 mm

128 DANPALON světlopropustné systémy Typy polykarbonátových prosvětlovacích desek pro systémy Danpalon technická data

129 DANPALON světlopropustné systémy Výhody Danpalon DANPALON polykarbonátové systémy 2 tech-lock (dvojitý zámek) STŘECHY FASÁDY INTERIÉRY Mikro-komory (vyšší pevnost) UV odolné zaručená odolnost Softlite matný povrch ( difůzní světlo) HP high protection (zvýšená odolnost proti mechanickému poškození a vysoká chemická odolnost) Nestandardní šířky možnost dodání INFRARED/R - nepropustné infračervené záření (omezuje sluneční teplo, bez vlivu na světelnou propustnost) 19 standardních d barevných odstínů ů včetně barev metalických a iridiscentních Svařené hrany 3D LITE světelný komfort v průběhu celého dne Možnost potisku dle předlohy Museum Louvre (FR) Možnost instalace LED osvětlení

130 DANPALON světlopropustné systémy DANPALON polykarbonátové systémy Dvojitý zámek mikro-komory Dvojitý zámek u všech systémů zajišťuje vodotěsnost i vzduchotěsnost - Mikro-komory yposkytují deskám několikanásobně vyšší pevnost oproti konkurenci - Zkoušena odolnost proti nárazu, certifikováno, D1,10J-M50,300J- M50,400J

131 DANPALON světlopropustné systémy DANPALON polykarbonátové systémy ODSTÍNY Stockholm cruise center(se)

132 DANPALON světlopropustné systémy DANPALON polykarbonátové systémy 3D LITE 3D lite standardní odstíny 3D lite zajistí světelný komfort - Redukuje intenzitu vnikajícího světla do interiéru kolem poledne, ráno a večer naopak propouští světla více

133 DANPALON světlopropustné systémy DANPALON polykarbonátové systémy Softlite High protection Softlite tzv. difůzní světlo - matný povrch zajistí vyšší světelný komfort v interiéru a brání oslnění HP úprava High protection - Poskytuje všem deskám zvýšenou odolnost proti nárazu (i opakovanému na stejné místo), odolnost proti agresivnímu prostředí a proti graffitty

134 DANPALON světlopropustné systémy DANPALON polykarbonátové systémy Potisk LED osvětlení Na všechny typy desek lze aplikovat potisk. Potisk je UV záření odolný. LED osvětlení desek, lze instalovat do fasádních systémů Danpalon.

135 DANPALON světlopropustné systémy DANPALON polykarbonátové systémy Světelné a tepelně-izolační vlastnosti

136 DANPALON světlopropustné systémy DANPALON polykarbonátové systémy Střešní systémy y Danpalon - popis p Microcell - systém s výbornými tepelně izolačními vlastnostmi - Vysoká odolnost proti nárazu -PO : b-s1,d0 Compact - Plný polykarbonát - Ideální pro přístřešky -např. FREE-UV zóny Controlite -Systém pro automatickou regulaci intenzity světelného toku do interiéru

137 DANPALON světlopropustné systémy DANPALON polykarbonátové systémy Fasádní systémy y Danpalon - popis p Klasické stěny - systém se skvělým poměrem ceny a užitné hodnoty - Všechny typy desek -PO : b-s1,d0 Provětrávané fasády Stěnové panely - Instalace na hliníkový -Panely složené ze 2 nebo ocelový rošt polykarbonátových - Kompletní příslušenství profilů - Desky Multicell - se vzduchovou - PO : b-s1,d0 mezerou nebo vyplněné světlo propustnou izolací

138 DANPALON světlopropustné systémy DANPALON polykarbonátové systémy FASÁDY Stěnové panely Stěnové panely K7 / K12 Reakce na požár B-s1,d0 U = od 1,2 po 0,39 W/m2K Světelná propustnost 19% až 46% Vzdálenost podpor 3000 mm Barevné a osvětlené fasády Velmi rychlá montáž

139 DANPALON světlopropustné systémy DANPALON polykarbonátové systémy FASÁDY Stěnové panely K12 Detail kolem vrat

140 Galerie Poznaň (PL)

141 Hasičská stanice (CH) DANPALON polykarbonátové systémy

142 DANPALON polykarbonátové systémy

143 DANPALON polykarbonátové systémy

144 Zentih Limoges (FR) DANPALON polykarbonátové systémy

145 DANPALON polykarbonátové systémy

146 Tělocvična Oseraie (FR) DANPALON polykarbonátové systémy

147 Kardio klinika Pluiboreau(FR) DANPALON polykarbonátové systémy

148 Plavecký stadion (Chile) DANPALON polykarbonátové systémy

149 DANPALON polykarbonátové systémy

150 Hangar (FR) DANPALON polykarbonátové systémy

151 Tělocvična Adealaide (Australie) DANPALON polykarbonátové systémy

152 DANPALON polykarbonátové systémy

153 DANPALON polykarbonátové systémy

154 INPG Grenoble (FR)

155 DOJO,Le Mans (FR)

156 Sportovní centrum Epernon (FR)

157 Protikorozní ochrana Protikorozní ochrana kovových systémů a Confidex garance nejdelší garance opláštění

158 Protikorozní ochrana Povrchové úpravy tenkostěnných profilů Pro opláštění budov se používá celá řada kovů, jako je nerezová ocel, výjimečně titan, více titanozinek, měď, dále hliník povlékaný či nepovlékaný, ale z důvodu podstatně větší únosnosti a nižší ceny různými způsoby se stále nejčastěji užívá proti korozi ochráněná ocel Dobrý poměr užitné hodnoty a ceny Nejčastější ochranou oceli proti korozi je pozinkování (mnoho typů a provedení) a povlékání duroplasty mnoha typů a tloušťek.

159 Protikorozní ochrana Vliv UV záření na různé povlaky

160 Protikorozní ochrana

161 Protikorozní ochrana Confidex Garance až 40 let Je poskytována na pláště de facto všech výše uvedených typů při použití povlaků: Colorcoat Prisma 50 my (30 let) Corlorcoat HPS Ultra 200 my (40 let) Garanci poskytuje Tatasteel přímo na investora majitele objektu (registrace montáže)

162 Protikorozní ochrana Garance Confidex Colorcoat je nejdelší SKUTEČNĚ FUNKČNÍ zárukou pro ocelové pokovené a poplastované opláštění budov s garanční dobou až 40 let pro fasády a střechy se také vztahuje na řezné hrany z výroby pouze 2 kategorie záruk pro všechny nabízené barvy nezávislánasklonustřechyajeplatnáod1 na sklonu střechy a od sklonu úhlu poskytována výrobcem profilů přímo majiteli objektu přenosná, pokud se změní majitel objektu

163 Protikorozní ochrana Colorcoat HPS200 Ultra 200 µm tloušťka povlaku až 40 let exkluzivní záruka Confidex pokovení ígalvalloy ll podle normy ČSN EN 10346:2009 (95 % Zn/5 % Al) v kombinaci s duroplastovým povlakem poskytuje vynikající protikorozní ochranu vzorník barev Repertoire Colour Consultancy umožňuje rozšíření nabídky odstínů podle přání zákazníka vlisovaná ochranná známka volby barvy Scintilla je snadno rozpoznatelná a označuje pravost výrobku

164 Protikorozní ochrana Colorcoat Prisma Colorcoat Prisma je povlak s tl. 50 µm NEJLEPŠÍ KOMBINACE CENY, ESTETIKY A ŽIVOTNOSTI pokovení Galvalloy (95 % Zn/5 % Al) v kombinaci s duroplastovým povlakem poskytuje vynikající protikorozní ochranu až 30 let záruka Confidex vynikající odolnost povlaku proti oděru povrchu excelentní barva a stálost lesku

165 Filozofie firmy Neprosazujeme jeden výrobek či jednoho výrobce, ale: Známe exaktně všechny dostupné systémy a výrobky v naší oblasti a pro každou stavbu nabídneme systém či výrobek, který vyhoví nejlépe daným nárokům estetickým, užitné hodnoty a cenovým.

166 Technický servis základ úspěchu u velkých staveb Provádíme: Dodávky všech výše uvedených materiálů a dále: doporučení vhodného typu opláštění pro investory a projektanty statické návrhy plášťů či jejich optimalizaci, zpracovávání kladečských plánů či prováděcí dokumentace řešení obtížných či nestandardních požadavků či detailů atd. zaškolení stavebních firem či

167 Kovové profily spol. s r.o. Ing. Zbyněk Vitošek m.t.: vitosek@kovprof.cz
