1 Návod k montáži Základní vybavení ISOBUS se zadní zásuvkou (bez ECU traktoru) Stav: V CS Přečtěte si tento návod k obsluze a dodržujte jej. Uchovejte tento návod k obsluze k budoucímu použití.

2 Impressum Dokument Autorská práva Návod k montáži Produkt: Základní vybavení ISOBUS se zadní zásuvkou (bez ECU traktoru) Číslo dokumentu: CS Původní jazyk: němčina Müller-Elektronik GmbH & Co.KG Franz-Kleine-Straße Salzkotten Německo Tel: ++49 (0) 5258 / Telefax: ++49 (0) 5258 / info@mueller-elektronik.de Webová stránka:

3 Obsah Obsah 1 Pro vaši bezpečnost Základní bezpečnostní upozornění Struktura a význam výstrah Likvidace 5 2 Popis produktu 6 3 Montážní návod Montáž zásuvky ISOBUS Připojení kabelu baterie Spojení základního vybavení s terminálem Zastrčení konektoru ISOBUS Použití ochranné protiprachové krytky 9 4 Technické údaje 10 V

4 1 Pro vaši bezpečnost Základní bezpečnostní upozornění Pro vaši bezpečnost Základní bezpečnostní upozornění Před montáží základního vybavení si pečlivě přečtěte následující bezpečnostní upozornění. Montáž produktu můžete provést jen v případě, že disponujete odbornými znalostmi v oboru elektroniky. V opačném případně se obraťte na odborníka. Produkt namontuje přesně podle pokynů v tomto návodu. Vyměňujte vadné pojistky pouze za pojistky se stejnou silou proudu Struktura a význam výstrah Všechna bezpečnostní opatření, která najdete v tomto návodu k obsluze, se tvoří podle následujícího vzoru: VAROVÁNÍ Toto signální slovo označuje střední riziko ohrožení, které může mít za následek smrt či těžké ublížení na zdraví, pokud mu nezabráníte. POZOR Toto signální slovo označuje rizika, která mohou mít za následek lehká nebo středně těžká tělesná zranění, pokud jim nezabráníte. UPOZORNĚNÍ Toto signální slovo označuje rizika, která mohou mít za následek věcné škody, pokud jim nezabráníte. Existují činnosti, které musí být provedeny v několika krocích. Pokud je jeden z těchto kroků rizikový, zobrazí se bezpečnostní opatření přímo u návodu k manipulaci. Tato bezpečnostní opatření stojí vždy přímo před rizikovým krokem činnosti a jsou vyznačena tučným písmem a odpovídajícím signálním slovem. Příklad 1. UPOZORNĚNÍ! Toto je upozornění. Varuje Vás před rizikem, které vzniká při následujícím kroku. 2. Riskantní krok CS

5 Pro vaši bezpečnost Likvidace Likvidace Po použití zlikvidujte tento produkt v souladu se zákony EU o likvidaci elektronického odpadu, které platí ve Vašem státě. V

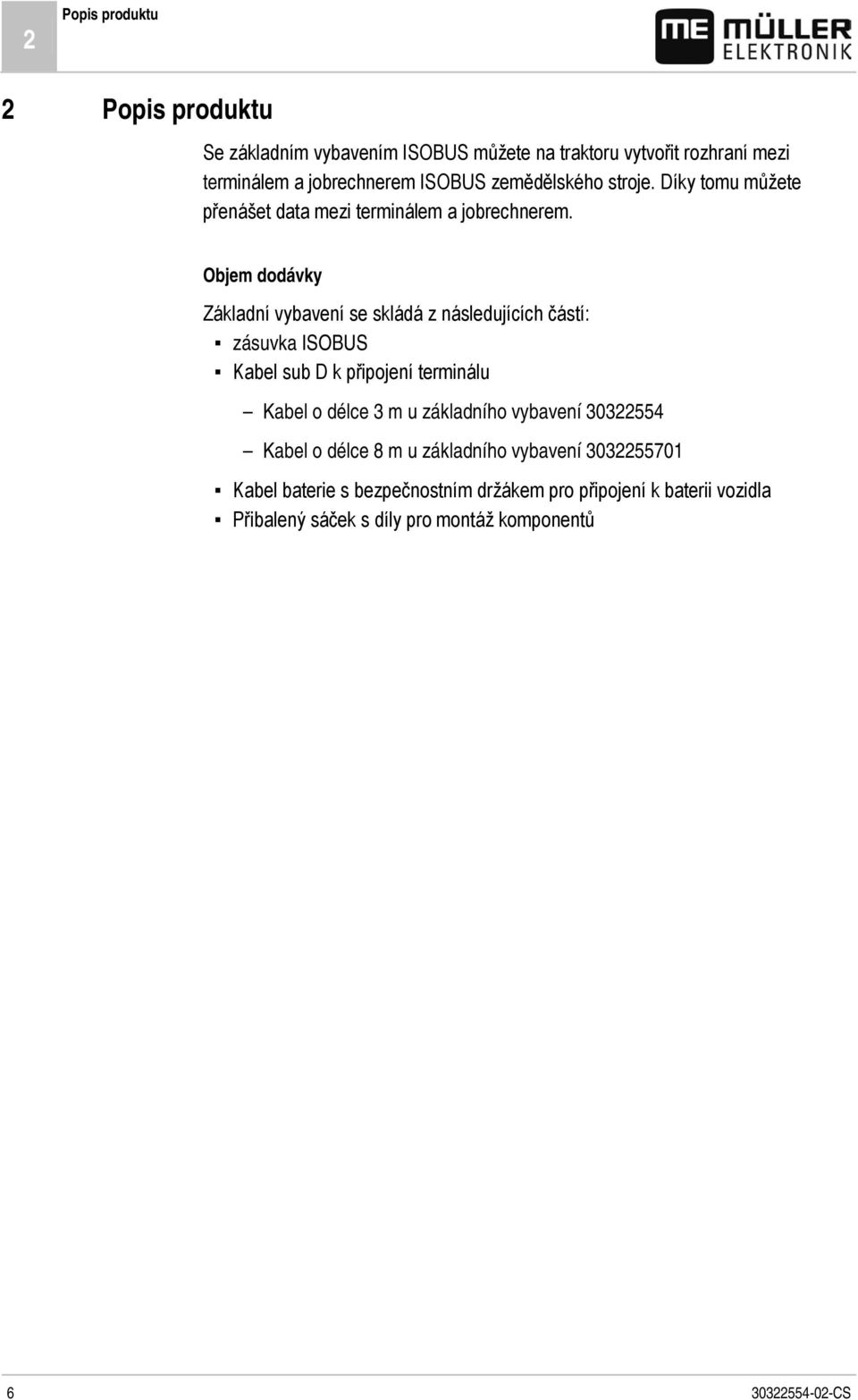

6 2 Popis produktu 2 Popis produktu Se základním vybavením ISOBUS můžete na traktoru vytvořit rozhraní mezi terminálem a jobrechnerem ISOBUS zemědělského stroje. Díky tomu můžete přenášet data mezi terminálem a jobrechnerem. Objem dodávky Základní vybavení se skládá z následujících částí: zásuvka ISOBUS Kabel sub D k připojení terminálu Kabel o délce 3 m u základního vybavení Kabel o délce 8 m u základního vybavení Kabel baterie s bezpečnostním držákem pro připojení k baterii vozidla Přibalený sáček s díly pro montáž komponentů CS

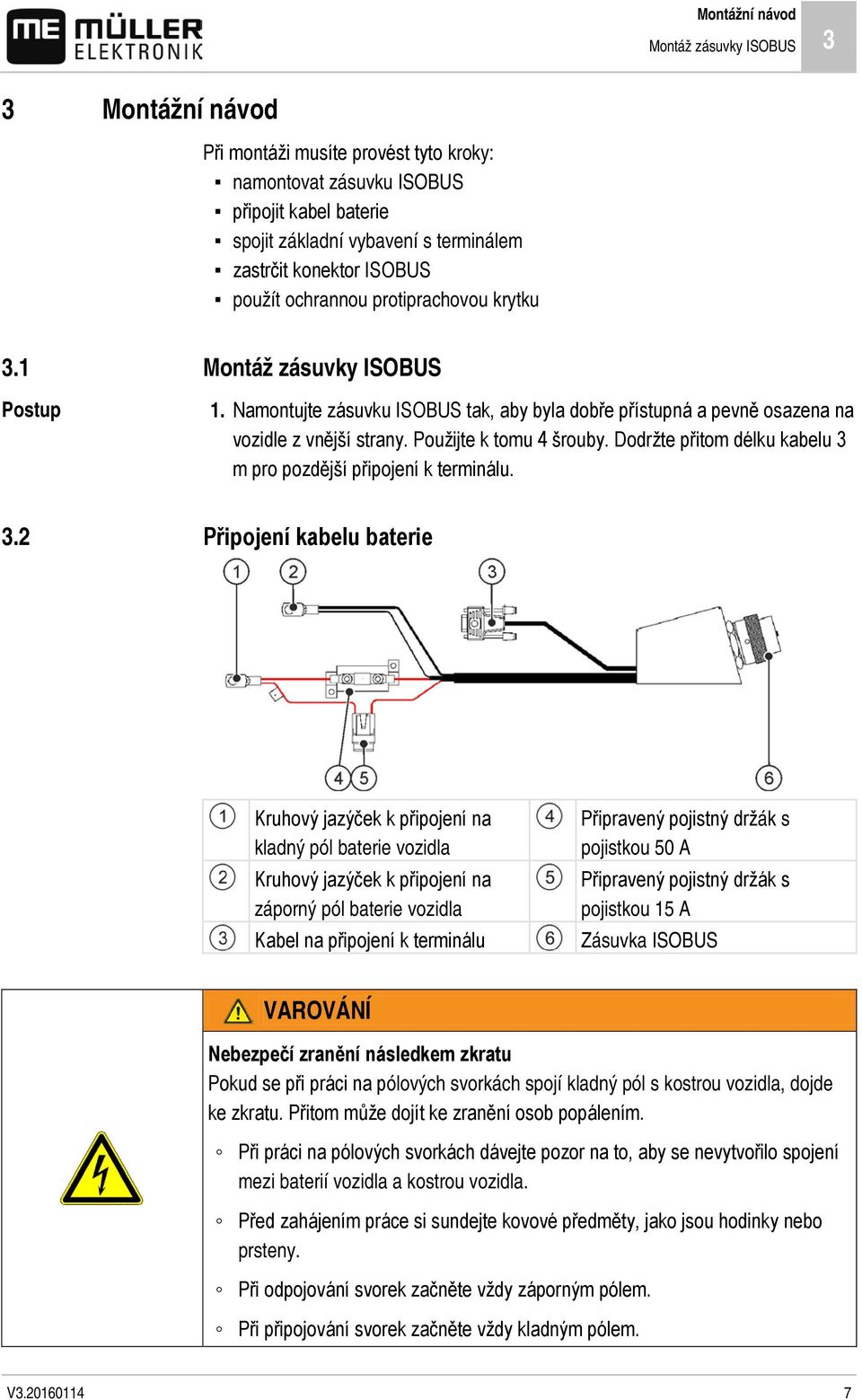

7 Montážní návod Montáž zásuvky ISOBUS 3 3 Montážní návod Při montáži musíte provést tyto kroky: namontovat zásuvku ISOBUS připojit kabel baterie spojit základní vybavení s terminálem zastrčit konektor ISOBUS použít ochrannou protiprachovou krytku 3.1 Postup Montáž zásuvky ISOBUS 1. Namontujte zásuvku ISOBUS tak, aby byla dobře přístupná a pevně osazena na vozidle z vnější strany. Použijte k tomu 4 šrouby. Dodržte přitom délku kabelu 3 m pro pozdější připojení k terminálu. 3.2 Připojení kabelu baterie Kruhový jazýček k připojení na kladný pól baterie vozidla Kruhový jazýček k připojení na záporný pól baterie vozidla Kabel na připojení k terminálu Připravený pojistný držák s pojistkou 50 A Připravený pojistný držák s pojistkou 15 A Zásuvka ISOBUS VAROVÁNÍ Nebezpečí zranění následkem zkratu Pokud se při práci na pólových svorkách spojí kladný pól s kostrou vozidla, dojde ke zkratu. Přitom může dojít ke zranění osob popálením. Při práci na pólových svorkách dávejte pozor na to, aby se nevytvořilo spojení mezi baterií vozidla a kostrou vozidla. Před zahájením práce si sundejte kovové předměty, jako jsou hodinky nebo prsteny. Při odpojování svorek začněte vždy záporným pólem. Při připojování svorek začněte vždy kladným pólem. V

8 3 Montážní návod Spojení základního vybavení s terminálem VAROVÁNÍ Nebezpečí zranění následkem prasknutí baterie vozidla Pokud kladné svorky doléhají volně, může při startu vozidla dojít k přehřátí baterie vozidla. Následkem toho může baterie vozidla prasknout. Pólové svorky po montáži vždy pevně utáhněte. UPOZORNĚNÍ Poškození elektrického systému vozidla V důsledku záměny polarity žil kabelu může dojít k poškození elektrického systému vozidla. Dodržujte polaritu žil kabelu a svorek. Postup Kabel baterie připojíte takto: Vozidlo je vypnuté. 1. Kruhové jazýčky připojte k pólům baterie vozidla. Dodržujte polaritu, začněte s kladným pólem. 2. Zafixujte kabel baterie vázacími páskami na kabely. Kabel nesmíte zkracovat. Při kotvení dávejte pozor na dostatečnou vzdálenost od pohyblivých dílů a dílů, ze kterých vychází velké množství tepla. 3.3 Postup 3.4 Postup Spojení základního vybavení s terminálem 1. Připojte kabel na připojení k terminálu do přípojky na terminálu. U většiny terminálů od společnosti Müller-Elektronik je to přípojka A. 2. Zafixujte kabel na připojení k terminálu vázacími páskami na kabely. Kabel nesmíte zkracovat. Při kotvení dávejte pozor na dostatečnou vzdálenost od pohyblivých dílů a dílů, ze kterých vychází velké množství tepla. Zastrčení konektoru ISOBUS 1. Zastrčte konektor ISOBUS do zásuvky ISOBUS a utáhněte jej CS

9 Montážní návod Použití ochranné protiprachové krytky 3 2. Spojte ochranné protiprachové krytky konektoru ISOBUS a zásuvky ISOBUS: 3.5 Použití ochranné protiprachové krytky Pokud k zásuvce ISOBUS nepřipojíte žádný pracovní počítač, nechejte ochrannou protiprachovou krytku vždy zavřenou. Vlevo: otevření; vpravo: zavření V

10 4 Technické údaje 4 Technické údaje Základní vybavení Provozní napětí 9-16 V Provozní teplota C Maximální výstupní proud na konektoru A 2,4 A Základní vybavení Provozní napětí 9-16 V Provozní teplota C Maximální výstupní proud na konektoru A 1,1 A CS
