POZICIONÉR SPD 09 plus. DiSeqC. Návod k obsluze

Transkript

1 POZICIONÉR SPD 09 plus DiSeqC Návod k obsluze

2

3 POZOR! Pøed sejmutím vrchního krytu odpojte pozicionér sí. šòùrou od sítì 230 V. Aby se pøedešlo úrazu elektrickým proudem, neotvírejte skøíòku pøístroje a opravu pøenechejte kvalifikované osobì. Pøístroj nevystavujte vodìa vlhkosti. Jestliže do pøístroje vnikne tekutina, odpojte okamžitìpøístroj od sítìa pøed dalším použitím jej nechte zkontrolovat. Neumís ujte pøístroj do blízkosti tepelného zdroje, napø. radiátoru ap., na místa vystavená pøímému sluneènímu záøení, nadmìrné prašnosti a mechanickým otøesùm. Pøi odpojování sí ového kabelu tahejte vždy za konektor, nikdy za vlastní kabel. Dbejte, aby pøístroj nespadl, protože by mohlo dojít k jeho mechanickému poškození. Pøednípanel 1 tlaèítko VÝCHOD otáèení východním smìrem a zmìna SKUPINY 1až16/17až32 2 tlaèítko POZICE zmìna stavu pozicionéru (otáèení, programování, mazání pamìti atd. ) 3 tlaèítko ZÁPAD otáèení západním smìrem 4 zelená LED dioda indikace SKUPINY pozic nesvítí 1 až 16 / svítí 17 až 32 5 žlutá LED dioda indikace stavu pozicionéru 1

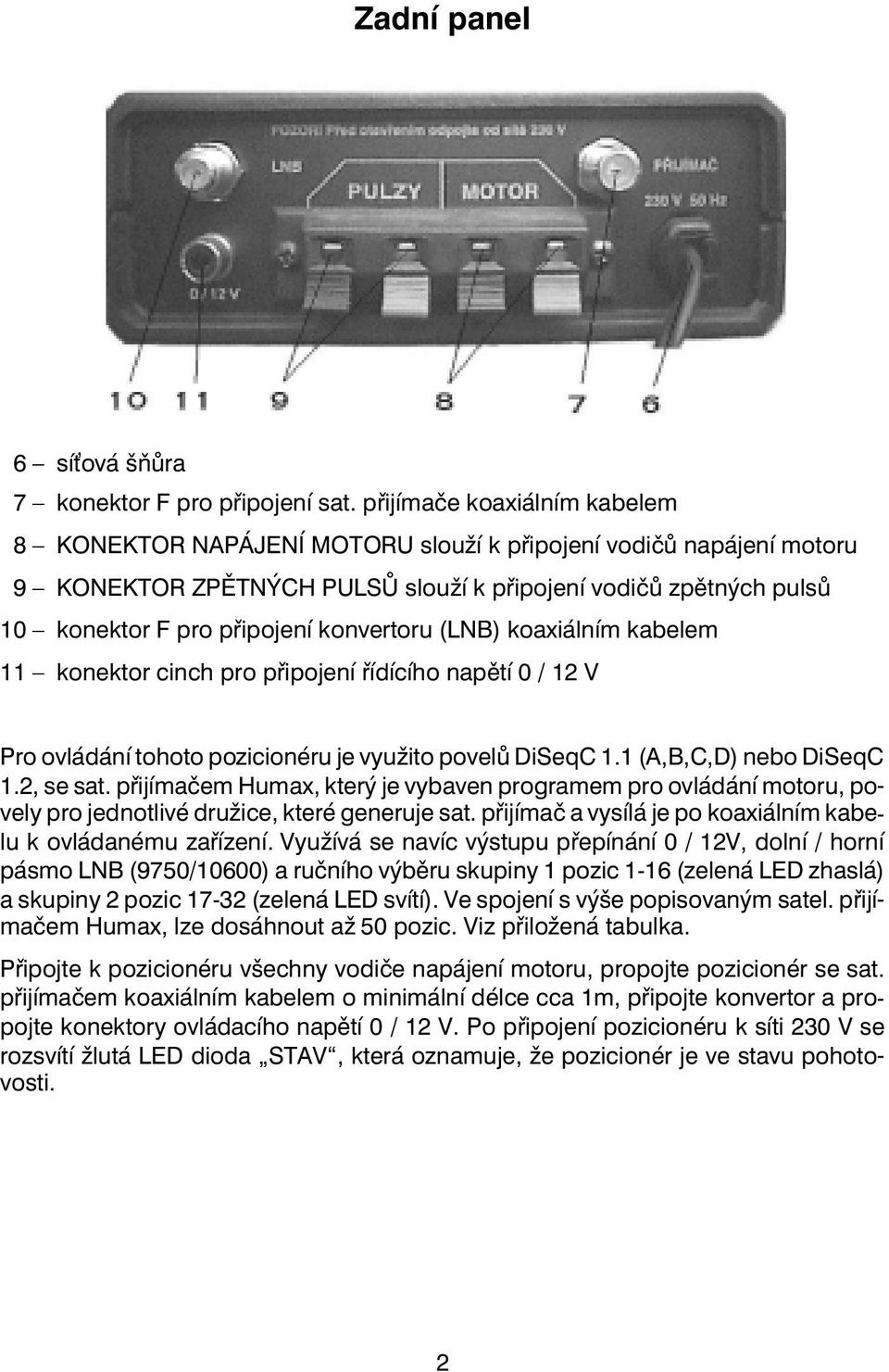

4 Zadnípanel 6 sí ová šòùra 7 konektor F pro pøipojení sat. pøijímaèe koaxiálním kabelem 8 KONEKTOR NAPÁJENÍ MOTORU slouží k pøipojení vodièù napájení motoru 9 KONEKTOR ZPÌTNÝCH PULSÙ slouží k pøipojení vodièù zpìtných pulsù 10 konektor F pro pøipojení konvertoru (LNB) koaxiálním kabelem 11 konektor cinch pro pøipojení øídícího napìtí 0 / 12 V Pro ovládání tohoto pozicionéru je využito povelù DiSeqC 1.1 (A,B,C,D) nebo DiSeqC 1.2, se sat. pøijímaèem Humax, který je vybaven programem pro ovládání motoru, povely pro jednotlivé družice, které generuje sat. pøijímaè a vysílá je po koaxiálním kabelu k ovládanému zaøízení. Využívá se navíc výstupu pøepínání 0 / 12V, dolní / horní pásmo LNB (9750/10600) a ruèního výbìru skupiny 1 pozic 1-16 (zelená LED zhaslá) a skupiny 2 pozic (zelená LED svítí). Ve spojení s výše popisovaným satel. pøijímaèem Humax, lze dosáhnout až 50 pozic. Viz pøiložená tabulka. Pøipojte k pozicionéru všechny vodièe napájení motoru, propojte pozicionér se sat. pøijímaèem koaxiálním kabelem o minimální délce cca 1m, pøipojte konvertor a propojte konektory ovládacího napìtí 0 / 12 V. Po pøipojení pozicionéru k síti 230 V se rozsvítí žlutá LED dioda STAV, která oznamuje, že pozicionér je ve stavu pohotovosti. 2

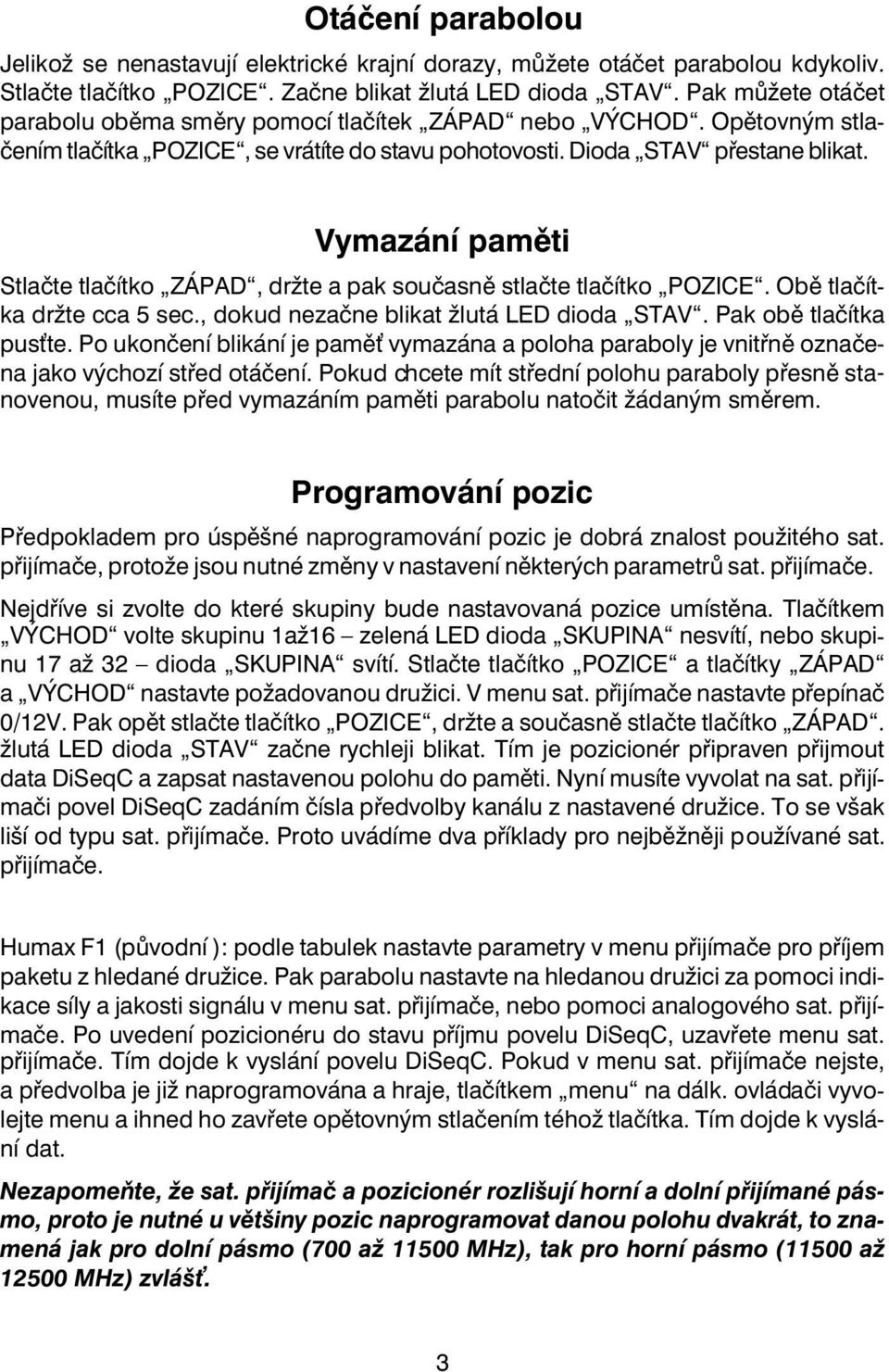

5 Otáèeníparabolou Jelikož se nenastavují elektrické krajní dorazy, mùžete otáèet parabolou kdykoliv. Stlaète tlaèítko POZICE. Zaène blikat žlutá LED dioda STAV. Pak mùžete otáèet parabolu obìma smìry pomocí tlaèítek ZÁPAD nebo VÝCHOD. Opìtovným stlaèením tlaèítka POZICE, se vrátíte do stavu pohotovosti. Dioda STAV pøestane blikat. Vymazánípamìti Stlaète tlaèítko ZÁPAD, držte a pak souèasnìstlaète tlaèítko POZICE. Obìtlaèítka držte cca 5 sec., dokud nezaène blikat žlutá LED dioda STAV. Pak obìtlaèítka pus te. Po ukonèení blikání je pamì vymazána a poloha paraboly je vnitønì oznaèena jako výchozí støed otáèení. Pokud chcete mít støední polohu paraboly pøesnìstanovenou, musíte pøed vymazáním pamìti parabolu natoèit žádaným smìrem. Programovánípozic Pøedpokladem pro úspìšné naprogramování pozic je dobrá znalost použitého sat. pøijímaèe, protože jsou nutné zmìny v nastavení nìkterých parametrù sat. pøijímaèe. Nejdøíve si zvolte do které skupiny bude nastavovaná pozice umístìna. Tlaèítkem VÝCHOD volte skupinu 1až16 zelená LED dioda SKUPINA nesvítí, nebo skupinu 17 až 32 dioda SKUPINA svítí. Stlaète tlaèítko POZICE a tlaèítky ZÁPAD a VÝCHOD nastavte požadovanou družici. V menu sat. pøijímaèe nastavte pøepínaè 0/12V. Pak opìt stlaète tlaèítko POZICE, držte a souèasnì stlaète tlaèítko ZÁPAD. žlutá LED dioda STAV zaène rychleji blikat. Tím je pozicionér pøipraven pøijmout data DiSeqC a zapsat nastavenou polohu do pamìti. Nyní musíte vyvolat na sat. pøijímaèi povel DiSeqC zadáním èísla pøedvolby kanálu z nastavené družice. To se však liší od typu sat. pøijímaèe. Proto uvádíme dva pøíklady pro nejbìžnìji používané sat. pøijímaèe. Humax F1 (pùvodní ): podle tabulek nastavte parametry v menu pøijímaèe pro pøíjem paketu z hledané družice. Pak parabolu nastavte na hledanou družici za pomoci indikace síly a jakosti signálu v menu sat. pøijímaèe, nebo pomoci analogového sat. pøijímaèe. Po uvedení pozicionéru do stavu pøíjmu povelu DiSeqC, uzavøete menu sat. pøijímaèe. Tím dojde k vyslání povelu DiSeqC. Pokud v menu sat. pøijímaèe nejste, a pøedvolba je již naprogramována a hraje, tlaèítkem menu na dálk. ovládaèi vyvolejte menu a ihned ho zavøete opìtovným stlaèením téhož tlaèítka. Tím dojde k vyslání dat. Nezapomeòte, že sat. pøijímaè a pozicionér rozlišují horní a dolní pøijímané pásmo, proto je nutné u vìtšinypozic naprogramovat danou polohu dvakrát, to znamená jak pro dolní pásmo (700 až MHz), tak pro horní pásmo (11500 až MHz) zvláš. 3

6 Humax F1 (H/W SuperSet 1.00, S/W verse SCD ) : podle tabulek nastavte parametry v menu pøijímaèe pro pøíjem paketu z hledané družice. Pak parabolu nastavte na hledanou družici za pomoci indikace síly a jakosti signálu v menu sat. pøijímaèe, nebo pomoci analogového sat. pøijímaèe. Pozicionér neuvádìjte do stavu pøíjmu povelu DiSeqC, ale v menu sta. pøijímaèe Satellite Setting nastavte jméno satelitu ( to urèuje èíslo zapisované polohy 1 až 25) a následnìv øádku Motor control zvolte povel Store a potvrïte ho tlaèítkem OK na dálk. ovládaèi. Tím dojde k pøenosu povelu do pozicionéru a jeho naprogramování. Pozicionér potvrdí úkon rychlejším blikáním žluté LED diody. Nokia 9600: podle tabulek nastavte parametry v menu pøijímaèe pro pøíjem paketu z hledané družice. Pak parabolu nastavte na hledanou družici za pomoci indikace síly signálu v menu sat. pøijímaèe, nebo lépe pomoci analogového sat. pøijímaèe. Proveïte všechny úkony spojené s naprogramováním sat. pøijímaèe. Pak uveïte pozicionér do stavu pøíjmu povelu DiSeqC a uzavøete menu sat. pøijímaèe. Tím dojde k vyslání povelu DiSeqC. Pokud v menu sat. pøijímaèe nejste, a pøedvolba je již naprogramována a hraje, je nutné nejdøíve vyvolat pøedvolbu z jiné družice, pak teprve uvést pozicionér do stavu pøíjmu a znovu se vrátit na pøedvolbu programované družice. Nezapomeòte, že sat. pøijímaè a pozicionér rozlišují horní a dolní pøijímané pásmo, proto je nutné u vìtšinypozic naprogramovat danou polohu dvakrát, to znamená jak pro dolní pásmo (700 až MHz), tak pro horní pásmo (11500 až MHz) zvláš. Provoz žlutá LED dioda STAV trvale svítí. Vyvoláním pøedvolby dojde k pøeètení informace a následnému natoèení paraboly. Dioda STAV pøi otáèení pomalu bliká. Pokud není poloha naprogramována, LED dioda STAV ètyøikrát blikne. Pokud byly použity polohy 17 až 32 nezapomeòte ruènìpøepnout skupinu tlaèítkem VÝCHOD pøed vyvoláním pøedvolby. Jestliže dojde bìhem otáèení k pøerušení dodávky zpìtných pulsù ( najetí na mechanický koncový spínaè, pøetržení vodièù, vytažení vodièù ze svorek ap.) dojde k zastavení otáèení paraboly a LED dioda STAV zaène rychle blikat. Toto rychlé blikání upozoròuje na nìjaký problém s natáèením, který je nutné odstranit. Pro napájení motoru použijte vodièe o minimálním prùøezu 0,75 mm 2. Nezapomeòte jednou za pùl roku namazat pohyblivé èásti motoru! Pokud se stane, že na pozicionéru nesvítí žlutá LED dioda STAV a není vypadlá napájecí šòùra, nebo není pøítomno sí ové napìtí 230 V, odpojte pozicionér od sítì a po minutìho znova pøipojte. Jestliže ani pak nedojde k rozsvícení žluté LED diody, ponechte opravu pozicionéru odbornému servisu, nebo reklamujte u prodejce. 4

7 Technické parametry Napájení ~ 230 V % 50 Hz Pøíkon 2 VA / max 25 VA (otáèení ) Napìtí na svorkách pro motor 36 Vss pulsní pøi: Výstupní proud 0,65 A trvale Poèet pozic (Nokia 9600) 32 (40) max pro Humax až 50 K obsluze lze použít DiSeqC 1.1 A,B,C,D, mini A,B DiSeqC 1.2, SatScan pøepínaè 0/12 V, horní/dolní pásmo ruèní pøepínaè skupina 1/2 Jištìní primár sklenìná pojistka 0,2 AT sekundár sklenìná pojistka 0,4 AT Bezpeènostní tøída 2 Ochrana pøed nebezpeèným napìtím dvojitá izolace Stupeò odrušení R2 Rozmìry mm (š v h) Hmotnost cca 1,3 kg Teplota okolí 5 až 35 C Pøíslušenství návod na obsluhu 5 Aktualizace LSP
