DOKUMENTACE OBJEKTU D.1.2

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "DOKUMENTACE OBJEKTU D.1.2"

Transkript

1 ČÁST: D DOKUMENTACE OBJEKTU D.1.2 ARCHITEKTONICKO STAVEBNÍ ŘEŠENÍ D.1.2.a TECHNICKÁ ZPRÁVA STAVEBNÍ ÚPRAVY OBJEKTU SK VIKTORIE OŘECH Zbuzanská 180, , Ořech 05/2013 A

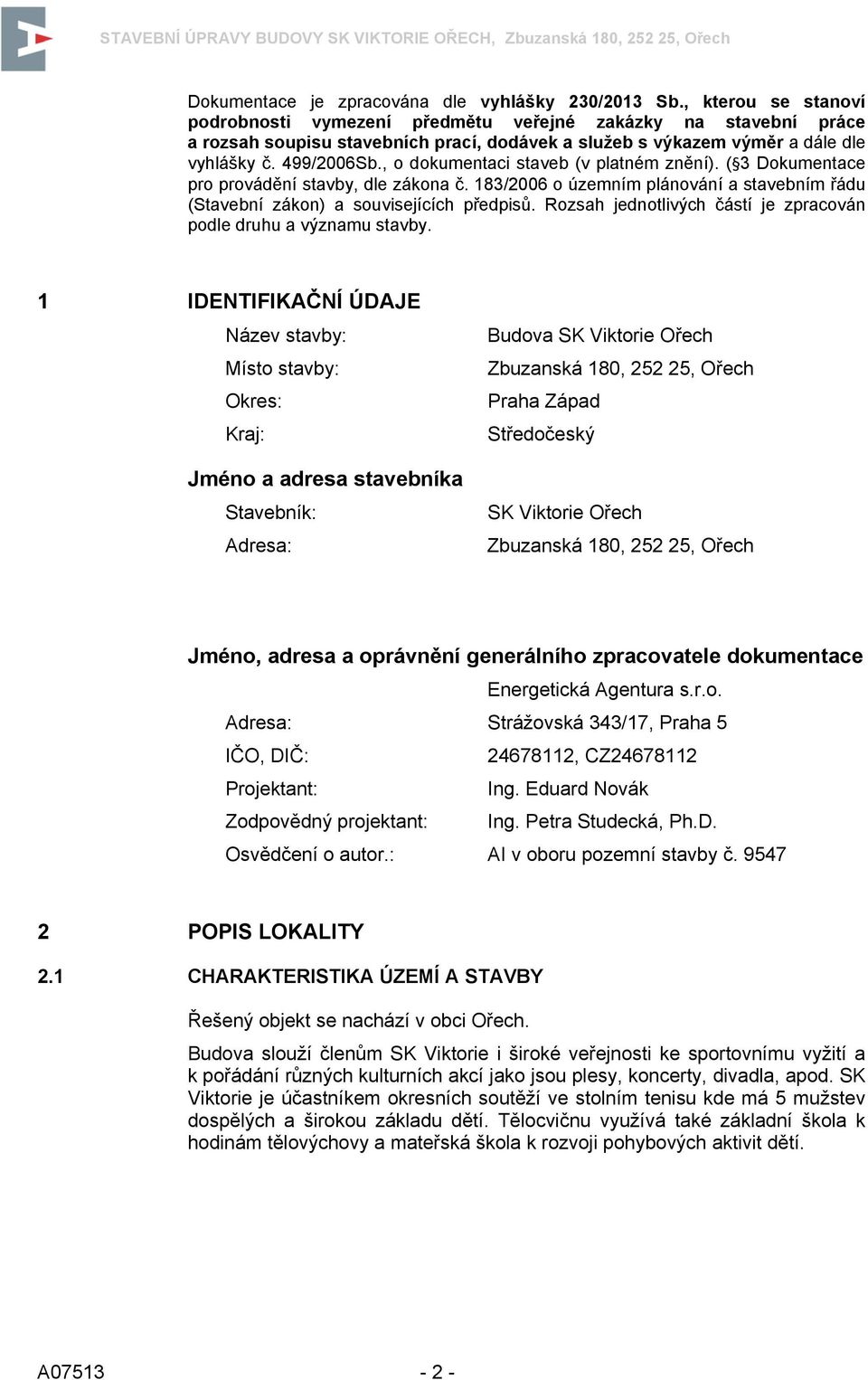

2 Dokumentace je zpracována dle vyhlášky 230/2013 Sb., kterou se stanoví podrobnosti vymezení předmětu veřejné zakázky na stavební práce a rozsah soupisu stavebních prací, dodávek a služeb s výkazem výměr a dále dle vyhlášky č. 499/2006Sb., o dokumentaci staveb (v platném znění). ( 3 Dokumentace pro provádění stavby, dle zákona č. 183/2006 o územním plánování a stavebním řádu (Stavební zákon) a souvisejících předpisů. Rozsah jednotlivých částí je zpracován podle druhu a významu stavby. 1 IDENTIFIKAČNÍ ÚDAJE Název stavby: Místo stavby: Okres: Kraj: Jméno a adresa stavebníka Stavebník: Adresa: Budova SK Viktorie Ořech Zbuzanská 180, , Ořech Praha Západ Středočeský SK Viktorie Ořech Zbuzanská 180, , Ořech Jméno, adresa a oprávnění generálního zpracovatele dokumentace Energetická Agentura s.r.o. Adresa: Strážovská 343/17, Praha 5 IČO, DIČ: , CZ Projektant: Ing. Eduard Novák Zodpovědný projektant: Ing. Petra Studecká, Ph.D. Osvědčení o autor.: AI v oboru pozemní stavby č POPIS LOKALITY 2.1 CHARAKTERISTIKA ÚZEMÍ A STAVBY Řešený objekt se nachází v obci Ořech. Budova slouží členům SK Viktorie i široké veřejnosti ke sportovnímu vyžití a k pořádání různých kulturních akcí jako jsou plesy, koncerty, divadla, apod. SK Viktorie je účastníkem okresních soutěží ve stolním tenisu kde má 5 mužstev dospělých a širokou základu dětí. Tělocvičnu využívá také základní škola k hodinám tělovýchovy a mateřská škola k rozvoji pohybových aktivit dětí. A

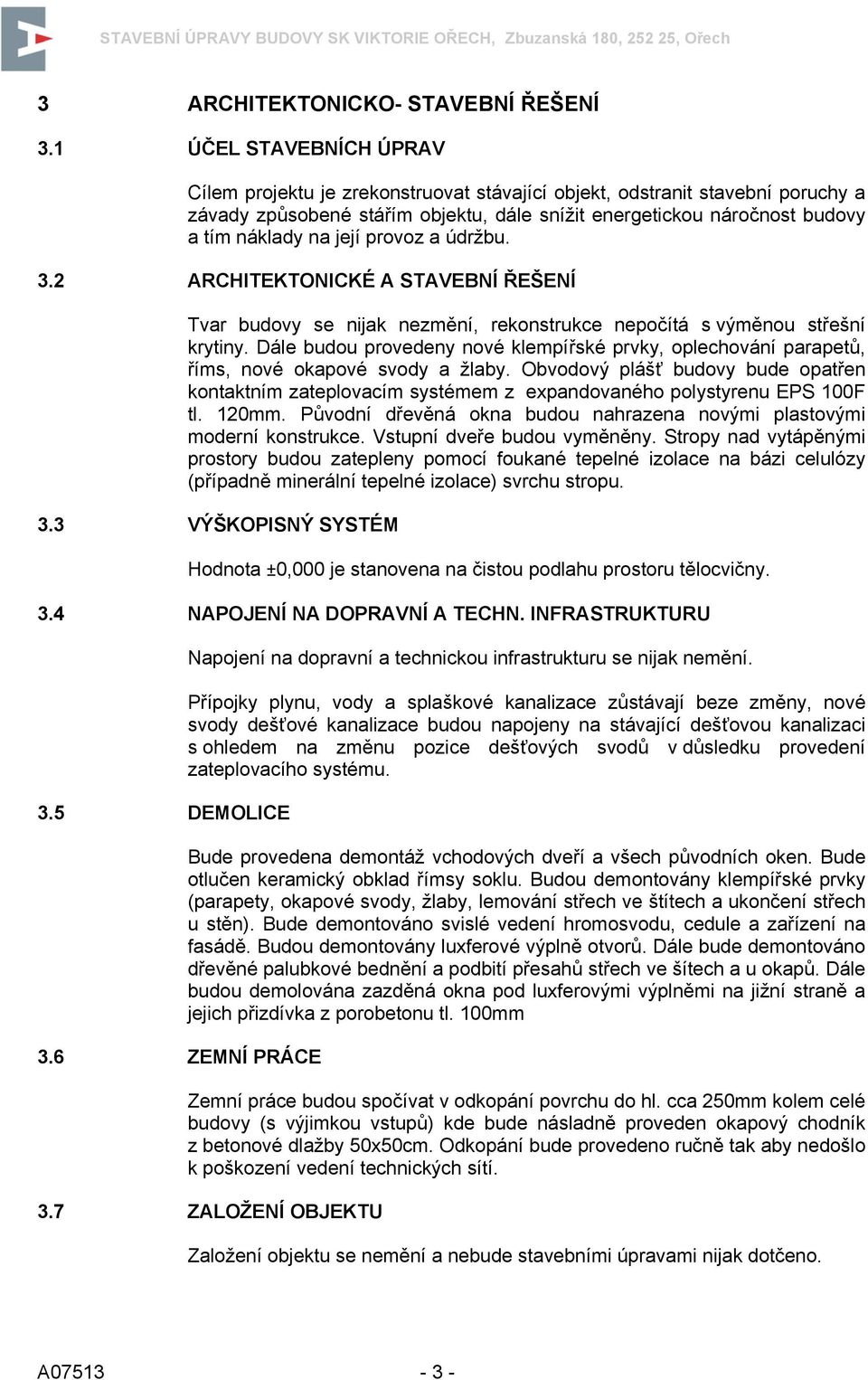

3 3 ARCHITEKTONICKO- STAVEBNÍ ŘEŠENÍ 3.1 ÚČEL STAVEBNÍCH ÚPRAV Cílem projektu je zrekonstruovat stávající objekt, odstranit stavební poruchy a závady způsobené stářím objektu, dále snížit energetickou náročnost budovy a tím náklady na její provoz a údržbu. 3.2 ARCHITEKTONICKÉ A STAVEBNÍ ŘEŠENÍ Tvar budovy se nijak nezmění, rekonstrukce nepočítá s výměnou střešní krytiny. Dále budou provedeny nové klempířské prvky, oplechování parapetů, říms, nové okapové svody a žlaby. Obvodový plášť budovy bude opatřen kontaktním zateplovacím systémem z expandovaného polystyrenu EPS 100F tl. 120mm. Původní dřevěná okna budou nahrazena novými plastovými moderní konstrukce. Vstupní dveře budou vyměněny. Stropy nad vytápěnými prostory budou zatepleny pomocí foukané tepelné izolace na bázi celulózy (případně minerální tepelné izolace) svrchu stropu. 3.3 VÝŠKOPISNÝ SYSTÉM Hodnota ±0,000 je stanovena na čistou podlahu prostoru tělocvičny. 3.4 NAPOJENÍ NA DOPRAVNÍ A TECHN. INFRASTRUKTURU 3.5 DEMOLICE 3.6 ZEMNÍ PRÁCE Napojení na dopravní a technickou infrastrukturu se nijak nemění. Přípojky plynu, vody a splaškové kanalizace zůstávají beze změny, nové svody dešťové kanalizace budou napojeny na stávající dešťovou kanalizaci s ohledem na změnu pozice dešťových svodů v důsledku provedení zateplovacího systému. Bude provedena demontáž vchodových dveří a všech původních oken. Bude otlučen keramický obklad římsy soklu. Budou demontovány klempířské prvky (parapety, okapové svody, žlaby, lemování střech ve štítech a ukončení střech u stěn). Bude demontováno svislé vedení hromosvodu, cedule a zařízení na fasádě. Budou demontovány luxferové výplně otvorů. Dále bude demontováno dřevěné palubkové bednění a podbití přesahů střech ve šítech a u okapů. Dále budou demolována zazděná okna pod luxferovými výplněmi na jižní straně a jejich přizdívka z porobetonu tl. 100mm Zemní práce budou spočívat v odkopání povrchu do hl. cca 250mm kolem celé budovy (s výjimkou vstupů) kde bude násladně proveden okapový chodník z betonové dlažby 50x50cm. Odkopání bude provedeno ručně tak aby nedošlo k poškození vedení technických sítí. 3.7 ZALOŽENÍ OBJEKTU Založení objektu se nemění a nebude stavebními úpravami nijak dotčeno. A

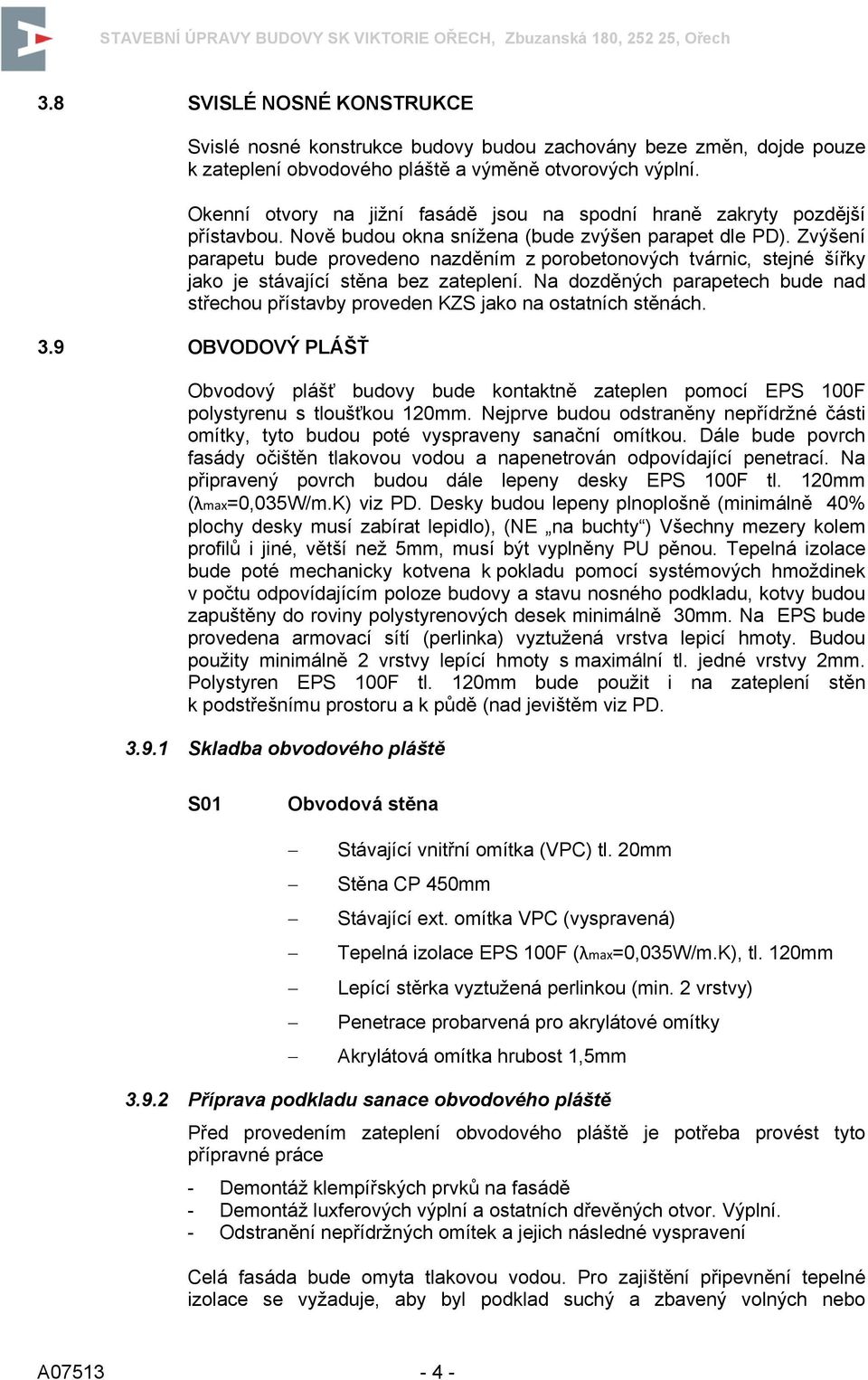

4 3.8 SVISLÉ NOSNÉ KONSTRUKCE Svislé nosné konstrukce budovy budou zachovány beze změn, dojde pouze k zateplení obvodového pláště a výměně otvorových výplní. Okenní otvory na jižní fasádě jsou na spodní hraně zakryty pozdější přístavbou. Nově budou okna snížena (bude zvýšen parapet dle PD). Zvýšení parapetu bude provedeno nazděním z porobetonových tvárnic, stejné šířky jako je stávající stěna bez zateplení. Na dozděných parapetech bude nad střechou přístavby proveden KZS jako na ostatních stěnách. 3.9 OBVODOVÝ PLÁŠŤ Obvodový plášť budovy bude kontaktně zateplen pomocí EPS 100F polystyrenu s tloušťkou 120mm. Nejprve budou odstraněny nepřídržné části omítky, tyto budou poté vyspraveny sanační omítkou. Dále bude povrch fasády očištěn tlakovou vodou a napenetrován odpovídající penetrací. Na připravený povrch budou dále lepeny desky EPS 100F tl. 120mm (λmax=0,035w/m.k) viz PD. Desky budou lepeny plnoplošně (minimálně 40% plochy desky musí zabírat lepidlo), (NE na buchty ) Všechny mezery kolem profilů i jiné, větší než 5mm, musí být vyplněny PU pěnou. Tepelná izolace bude poté mechanicky kotvena k pokladu pomocí systémových hmoždinek v počtu odpovídajícím poloze budovy a stavu nosného podkladu, kotvy budou zapuštěny do roviny polystyrenových desek minimálně 30mm. Na EPS bude provedena armovací sítí (perlinka) vyztužená vrstva lepicí hmoty. Budou použity minimálně 2 vrstvy lepící hmoty s maximální tl. jedné vrstvy 2mm. Polystyren EPS 100F tl. 120mm bude použit i na zateplení stěn k podstřešnímu prostoru a k půdě (nad jevištěm viz PD Skladba obvodového pláště S01 Obvodová stěna Stávající vnitřní omítka (VPC) tl. 20mm Stěna CP 450mm Stávající ext. omítka VPC (vyspravená) Tepelná izolace EPS 100F (λmax=0,035w/m.k), tl. 120mm Lepící stěrka vyztužená perlinkou (min. 2 vrstvy) Penetrace probarvená pro akrylátové omítky Akrylátová omítka hrubost 1,5mm Příprava podkladu sanace obvodového pláště Před provedením zateplení obvodového pláště je potřeba provést tyto přípravné práce - Demontáž klempířských prvků na fasádě - Demontáž luxferových výplní a ostatních dřevěných otvor. Výplní. - Odstranění nepřídržných omítek a jejich následné vyspravení Celá fasáda bude omyta tlakovou vodou. Pro zajištění připevnění tepelné izolace se vyžaduje, aby byl podklad suchý a zbavený volných nebo A

5 porušených a odlupujících se omítek, betonů, nátěrů, nečistot a prachu. Pevnost v tahu povrchových vrstev musí být min. 0,1MPa. Nepřídržné části omítky na fasádě musí být otlučeny a poté vyspraveny vyrovnávací maltou a opatřené odpovídající penetrací. Zhodnocení stávajícího stavu podkladu bylo provedeno vizuálně. Vizuální průzkum byl zaměřen na trhliny, nerovnosti, vlhká a odlupující se místa. Stávající omítka je na mnoha místech odloupaná. Proto bude třeba omítku v těchto místech otlouct a podklad vyspravit sanační vyrovnávací maltou. Všechny nerovnosti do 1 cm musí být vyrovnány. Povrch bude opatřen omítkou pro vyrovnání nerovností do 1 cm. Střešní římsa (ze které odpadává omítka a někde i keramické vložky) musí být před aplikací zateplovacího systému sanována, omítka kompletně otlučena v obvodu celé budovy a římsa musí být sanována. Před započetím dalších prací musí být zakresleno předpokládané vedení instalací pod omítkou, aby nedošlo k jeho porušení Technologie plošné sanace obvodového pláště Sanace obvodového pláště dodatečným obkladem tepelné izolace zamezí pronikání srážkové vlhkosti a oxidu uhličitého do konstrukce obvodových zdí. Tepelná izolace zmenší vliv tepelných změn na konstrukci pláště a hlavně dojde k výrazným úsporám ve spotřebě energie na vytápění. Návrh tepelné izolace vychází z požadavků ČSN (2011) Připevnění izolačních desek Dům bude zateplen technologií kontaktního pláště s tenkovrstvou probarvenou akrylátovou omítkou. Založení tepelné izolace EPS bude provedeno systémovou zakládací lištou připevněnou vruty a hmoždinkami v počtu min. 3ks na m. Založení tepelné izolace EPS bude provedeno dle PD pod úrovní podlahy 1.NP viz PD. Izolační desky se osazují odspodu ve vodorovném směru na vazby dle PD. Styky jednotlivých desek musí být min. 150mm od rohů otvorů. K obkladu lze použít pouze takové přířezy desek, jejichž nejmenší rozměr je větší než dvojnásobek tloušťky desky (min. 100mm). Tepelná izolace bude přilepena k podkladu plnoplošně (min 40% plochy desky, ne na buchty. Po zaschnutí bude povrch desek přebroušen do roviny. Výjimečně lze připustit výplň větších spár polyuretanovou pěnou. Izolační desky tep. Izolace budou připevněny talířovými hmoždinkami v počtu a délce dle PD) Hmoždinky budou zapuštěny do tepelně izolačních desek (vyfrézováním izolantu) a opařeny krycí zátkou ze stejného izolantu. Armování Armovací hmota (lepící stěrka) se nanese na připravený povrch v tloušťce dle údajů výrobce (jedna vrstva max. 2mm) ručně nebo strojově. Armovací síťovina se zatlačí do čerstvě nanesené armovací hmoty. Pásy síťoviny musí mít překryt min 10 cm. Krytí síťoviny musí být min 1 mm a musí být uložena přibližně ve třetině armovací vrstvy. Armovací hmota nesmí v žádném případě vyplňovat spáry v polystyrenu. Rohy otvorů (ostění, nároží budovy a všechny ostatní rohy musí být vyztuženy systémových rohovým profilem (Al nebo plast) s připevněným pásem armovací tkaniny, nadpraží musí být opatřena systémovým profilem s okapním nosem a pásy armovací tkaniny, parapety musí bát opatřeny systémovým parapetním profilem. Ukončení armovací vrstvy (a omítky) u okenních dveřních profilů bude provedeno pomocí APU lišty. A

6 Konečná povrchová úprava Jako konečná povrchová úprava je navržena akrylátová omítka s hrubostí 1,5mm. Konečná povrchová úprava se nanáší po proschnutí armovací hmoty. Omítku nezpracovávat při silném větru nebo přímém slunečním ozáření plochy, neboť by to mohlo vést k tvorbě vlasových trhlin v omítce, případně k viditelným napojením. Je nutné striktně dodržovat pokyny výrobce pro zpracování a nanášení omítky a ostatních částí zateplovacího systému. Kontrola provádění Všeobecně: Systém kontroly provádění se dokumentuje a obsahuje zejména: - povinnosti a odpovědnosti mezi všemi pracovníky, kteří se účastní provádění včetně vymezení nezávislosti pracovníků účastných na zavádění preventivních opatření včetně vymezení nezávislosti pracovníků účastných na zavádění preventivních opatření zabraňujícím výskytu nehod a provádějící identifikaci a vedení záznamů o snížené jakosti, - postupy a podmínky při přejímce a kontrole podkladu, - postupy podmínky přejímky, skladování součástí ETICS a manipulace se součástmi ETICS, - postupy při realizaci nápravných opatření, pokud byly zjištěny neshody při provádění ETICS nebo neshody vlastností ETICS a preventivních opatření vedoucí k omezení neshod, - postupy pro vedení záznamů poskytující důkazy o plnění požadavků podle ETICS, projektové a/nebo stavební dokumentace Součástí systému kontroly provádění ETICS je Kontrolní a zkušební plán zpracovaný pro konkrétní realizaci. Před zahájením provádění musí být zejména provedena kontrola: - zda součásti a příslušenství ETICS odpovídají specifikaci výrobce - jestli není překročena doba jejich skladovatelnosti - kontrola jejich množství a stavu, může být nahrazena systémem dílčích kontrol potřebných součástí a příslušenství před zahájením každé technologické operace Návrh typu a počtu hmoždinek Dodavatelská firma provede před zahájením prací na zateplení obvodového pláště odtrhové zkoušky zdiva, podle kterých bude navržen počet a druh kotevních hmoždinek Řešení detailů Systémové detaily jsou součástí projektové dokumentace, dále je nutné dodržet technologické předpisy dodavatele uceleného zateplovacího systému Ostění a nadpraží oken Sanace ostění a nadpraží oken bude provedena dle výkresů PD, s tloušťkou tepelné izolace 30-40mm. Hodnota 30-40mm musí být respektována při výrobě a osazování nových oken. Je nutné dbát na to, aby nadpraží bylo ve sklonu 1,5-2% směrem od okenního rámu ostění pak kolmo na rovinu fasády. A

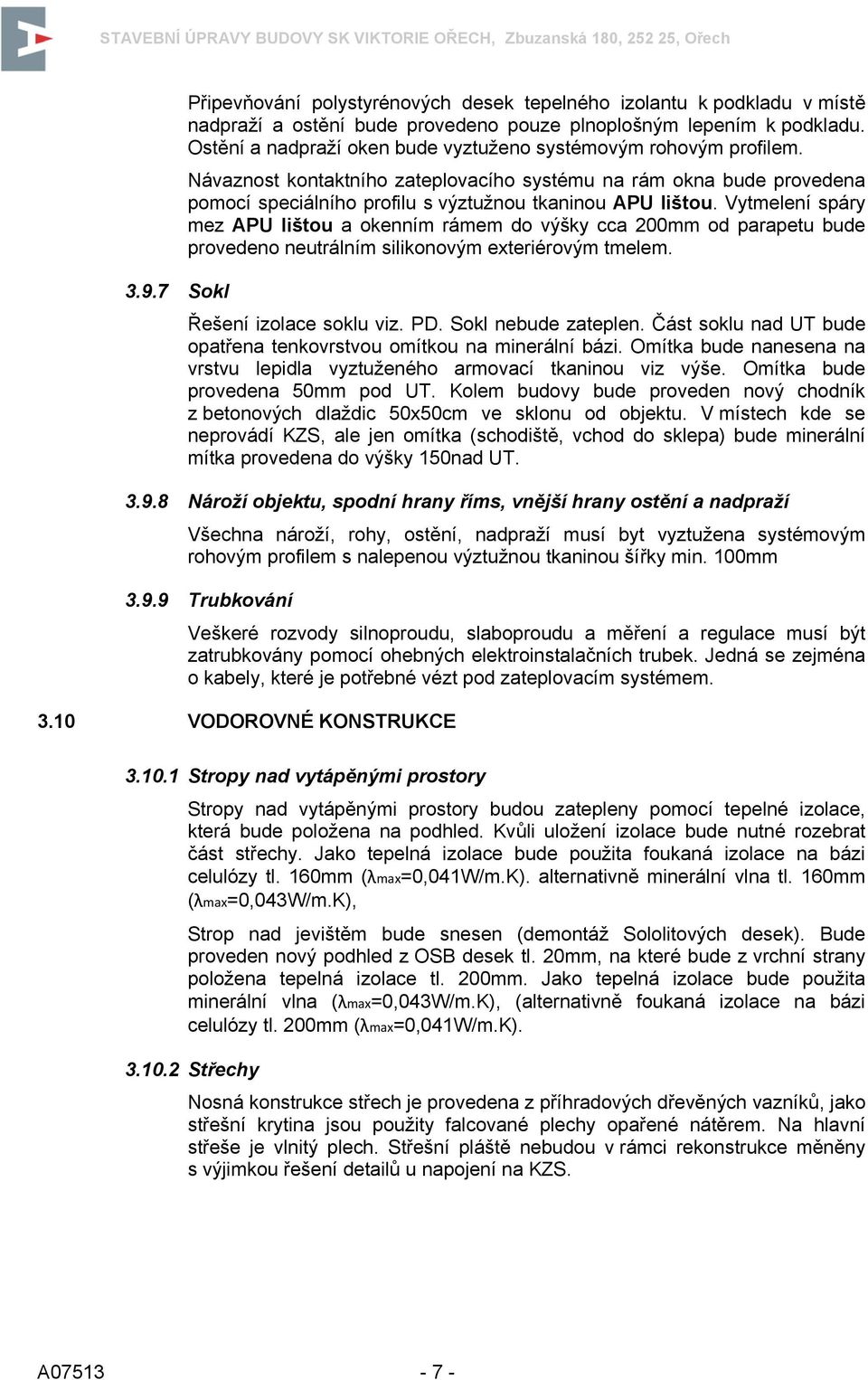

7 Připevňování polystyrénových desek tepelného izolantu k podkladu v místě nadpraží a ostění bude provedeno pouze plnoplošným lepením k podkladu. Ostění a nadpraží oken bude vyztuženo systémovým rohovým profilem. Návaznost kontaktního zateplovacího systému na rám okna bude provedena pomocí speciálního profilu s výztužnou tkaninou APU lištou. Vytmelení spáry mez APU lištou a okenním rámem do výšky cca 200mm od parapetu bude provedeno neutrálním silikonovým exteriérovým tmelem Sokl Řešení izolace soklu viz. PD. Sokl nebude zateplen. Část soklu nad UT bude opatřena tenkovrstvou omítkou na minerální bázi. Omítka bude nanesena na vrstvu lepidla vyztuženého armovací tkaninou viz výše. Omítka bude provedena 50mm pod UT. Kolem budovy bude proveden nový chodník z betonových dlaždic 50x50cm ve sklonu od objektu. V místech kde se neprovádí KZS, ale jen omítka (schodiště, vchod do sklepa) bude minerální mítka provedena do výšky 150nad UT Nároží objektu, spodní hrany říms, vnější hrany ostění a nadpraží Všechna nároží, rohy, ostění, nadpraží musí byt vyztužena systémovým rohovým profilem s nalepenou výztužnou tkaninou šířky min. 100mm Trubkování Veškeré rozvody silnoproudu, slaboproudu a měření a regulace musí být zatrubkovány pomocí ohebných elektroinstalačních trubek. Jedná se zejména o kabely, které je potřebné vézt pod zateplovacím systémem VODOROVNÉ KONSTRUKCE Stropy nad vytápěnými prostory Stropy nad vytápěnými prostory budou zatepleny pomocí tepelné izolace, která bude položena na podhled. Kvůli uložení izolace bude nutné rozebrat část střechy. Jako tepelná izolace bude použita foukaná izolace na bázi celulózy tl. 160mm (λmax=0,041w/m.k). alternativně minerální vlna tl. 160mm (λmax=0,043w/m.k), Strop nad jevištěm bude snesen (demontáž Sololitových desek). Bude proveden nový podhled z OSB desek tl. 20mm, na které bude z vrchní strany položena tepelná izolace tl. 200mm. Jako tepelná izolace bude použita minerální vlna (λmax=0,043w/m.k), (alternativně foukaná izolace na bázi celulózy tl. 200mm (λmax=0,041w/m.k) Střechy Nosná konstrukce střech je provedena z příhradových dřevěných vazníků, jako střešní krytina jsou použity falcované plechy opařené nátěrem. Na hlavní střeše je vlnitý plech. Střešní pláště nebudou v rámci rekonstrukce měněny s výjimkou řešení detailů u napojení na KZS. A

8 3.11 STAVEBNÍ IZOLACE Hydroizolace Střechy Střešní krytina zůstane beze změny Tepelné izolace Fasády Fasády objektů budou zatepleny (viz výše) kontaktním způsobem tepelnou izolací z expandovaného polystyrenu EPS 100F (λmax=0,035w/m.k) tl. 120mm. Části fasád v návaznosti na střechy budou do výšky min. 250mm od střechy provedeny z nenasákavé tepelné izolace (XPS polystyren tl. 120) z důvodu vyššího namáhání vlhkostí z odstřikující vody při dešti. Provedení viz PD. Podlaha nad 2.NP Stropy nad vytápěným prostorem budou zatepleny minerální tepelnou izolací tl. 160mm (λmax=0,043w/m.k) (200mm nad jevištěm) Alternativně je možno použít tepelnou izolaci foukanou na bázi ceulozy (tl. 160mm (200mm nad jevištěm 200mm (λmax=0,041w/m.k). Veškeré tepelné izolace musí být provedeny v souladu s technologickými předpisy výrobců izolací. Při provádění tepelných izolací musí být zamezeno vzniku tepelných mostů TRUHLÁŘSKÉ VÝROBKY A VÝPLNĚ OTVORŮ Okna Původní dřevěná okna budou vyměněna za plastová s izolačním dvojsklem, teplým rámečkem a minimálně 5ti komorovým profilem. Okenní rámy budou provedeny dřevěném dekoru (višeň) z exteriérové strany (bílé z interiéru). Zasklení všech nově měněných oken je navrženo minimálně izolačním dvojsklem s hodnotou součinitele prostupu tepla maximálně Ug,max=1,1W.m ².K ¹. a zároveň hodnota Uw celého okna včetně rámu musí být maximálně 1,2 W.m ².K ¹. Osazení oken bude provedeno před zateplením obvodového pláště. Ostění oken, nadpraží a parapet bude zatepleno tepelnou izolací EPS 100F tl mm. Před vlastní výrobou oken musí být provedeno přesné zaměření na stavbě. Nově osazovaná okna budou na vnitřní straně opatřena parotěsnou uzávěrou připojovací spáry (lepící fólie) a vnitřním plastovým parapetem. Vnější část připojovací spáry bude opatřena difuzně otevřenou folií. Montážní firma provede před předáním díla seřízení oken a kontrolu jejich kompletnosti a funkčnosti. Nová okna budou do stěn osazena dle PD tzn. 70mm od vnějšího líce stávajícího zdiva u stěn tl. 450mm a na líc zdiva u zdí tl. 300mm.Vnitrní ostění a nadpraží bude zednicky začištěno a povrch bude opatřen interiérovou štukovou omítkou. A

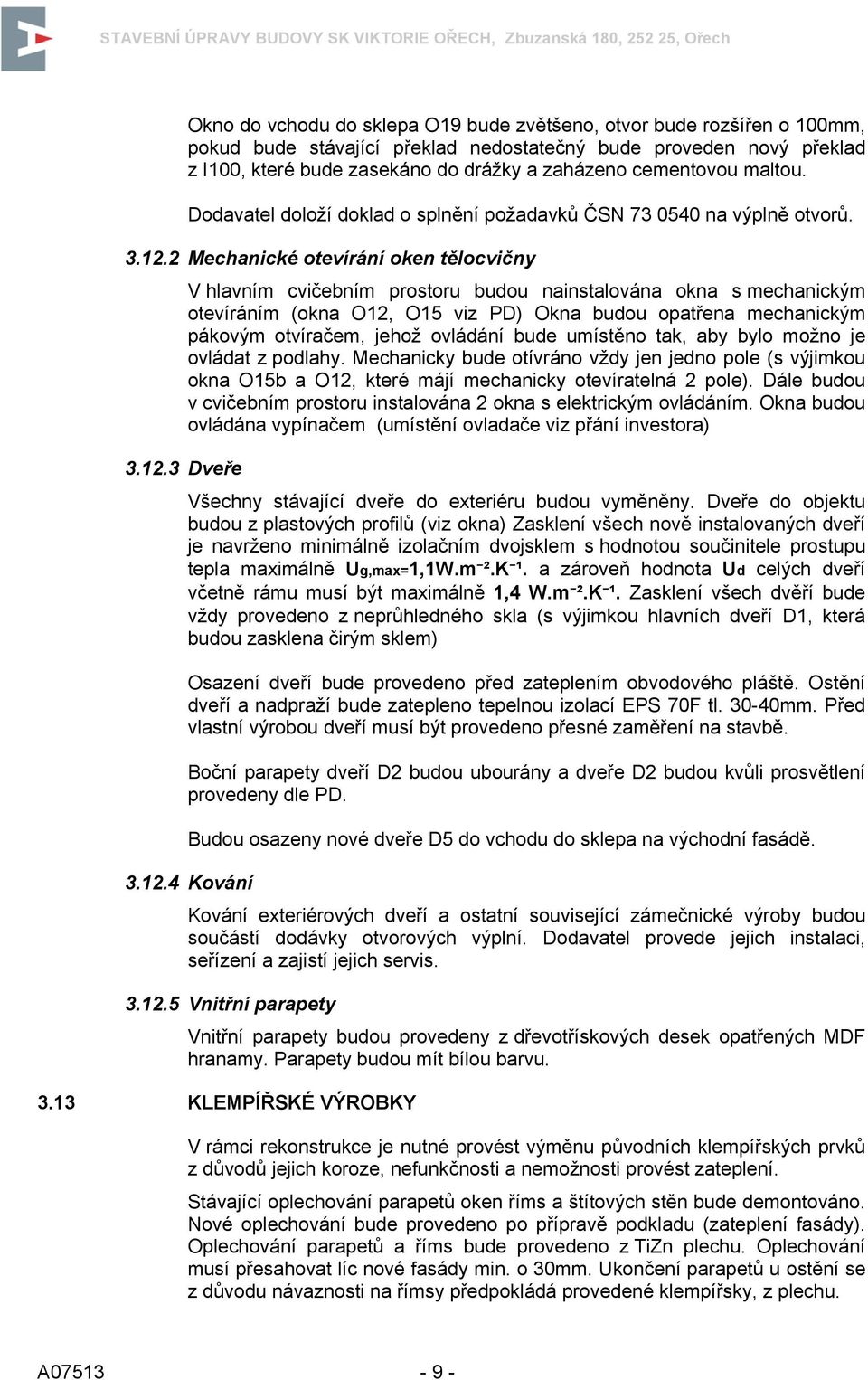

9 Okno do vchodu do sklepa O19 bude zvětšeno, otvor bude rozšířen o 100mm, pokud bude stávající překlad nedostatečný bude proveden nový překlad z I100, které bude zasekáno do drážky a zaházeno cementovou maltou. Dodavatel doloží doklad o splnění požadavků ČSN na výplně otvorů Mechanické otevírání oken tělocvičny V hlavním cvičebním prostoru budou nainstalována okna s mechanickým otevíráním (okna O12, O15 viz PD) Okna budou opatřena mechanickým pákovým otvíračem, jehož ovládání bude umístěno tak, aby bylo možno je ovládat z podlahy. Mechanicky bude otívráno vždy jen jedno pole (s výjimkou okna O15b a O12, které májí mechanicky otevíratelná 2 pole). Dále budou v cvičebním prostoru instalována 2 okna s elektrickým ovládáním. Okna budou ovládána vypínačem (umístění ovladače viz přání investora) Dveře Všechny stávající dveře do exteriéru budou vyměněny. Dveře do objektu budou z plastových profilů (viz okna) Zasklení všech nově instalovaných dveří je navrženo minimálně izolačním dvojsklem s hodnotou součinitele prostupu tepla maximálně Ug,max=1,1W.m ².K ¹. a zároveň hodnota Ud celých dveří včetně rámu musí být maximálně 1,4 W.m ².K ¹. Zasklení všech dvěří bude vždy provedeno z neprůhledného skla (s výjimkou hlavních dveří D1, která budou zasklena čirým sklem) Osazení dveří bude provedeno před zateplením obvodového pláště. Ostění dveří a nadpraží bude zatepleno tepelnou izolací EPS 70F tl mm. Před vlastní výrobou dveří musí být provedeno přesné zaměření na stavbě. Boční parapety dveří D2 budou ubourány a dveře D2 budou kvůli prosvětlení provedeny dle PD. Budou osazeny nové dveře D5 do vchodu do sklepa na východní fasádě Kování Kování exteriérových dveří a ostatní související zámečnické výroby budou součástí dodávky otvorových výplní. Dodavatel provede jejich instalaci, seřízení a zajistí jejich servis Vnitřní parapety Vnitřní parapety budou provedeny z dřevotřískových desek opatřených MDF hranamy. Parapety budou mít bílou barvu KLEMPÍŘSKÉ VÝROBKY V rámci rekonstrukce je nutné provést výměnu původních klempířských prvků z důvodů jejich koroze, nefunkčnosti a nemožnosti provést zateplení. Stávající oplechování parapetů oken říms a štítových stěn bude demontováno. Nové oplechování bude provedeno po přípravě podkladu (zateplení fasády). Oplechování parapetů a říms bude provedeno z TiZn plechu. Oplechování musí přesahovat líc nové fasády min. o 30mm. Ukončení parapetů u ostění se z důvodu návaznosti na římsy předpokládá provedené klempířsky, z plechu. A

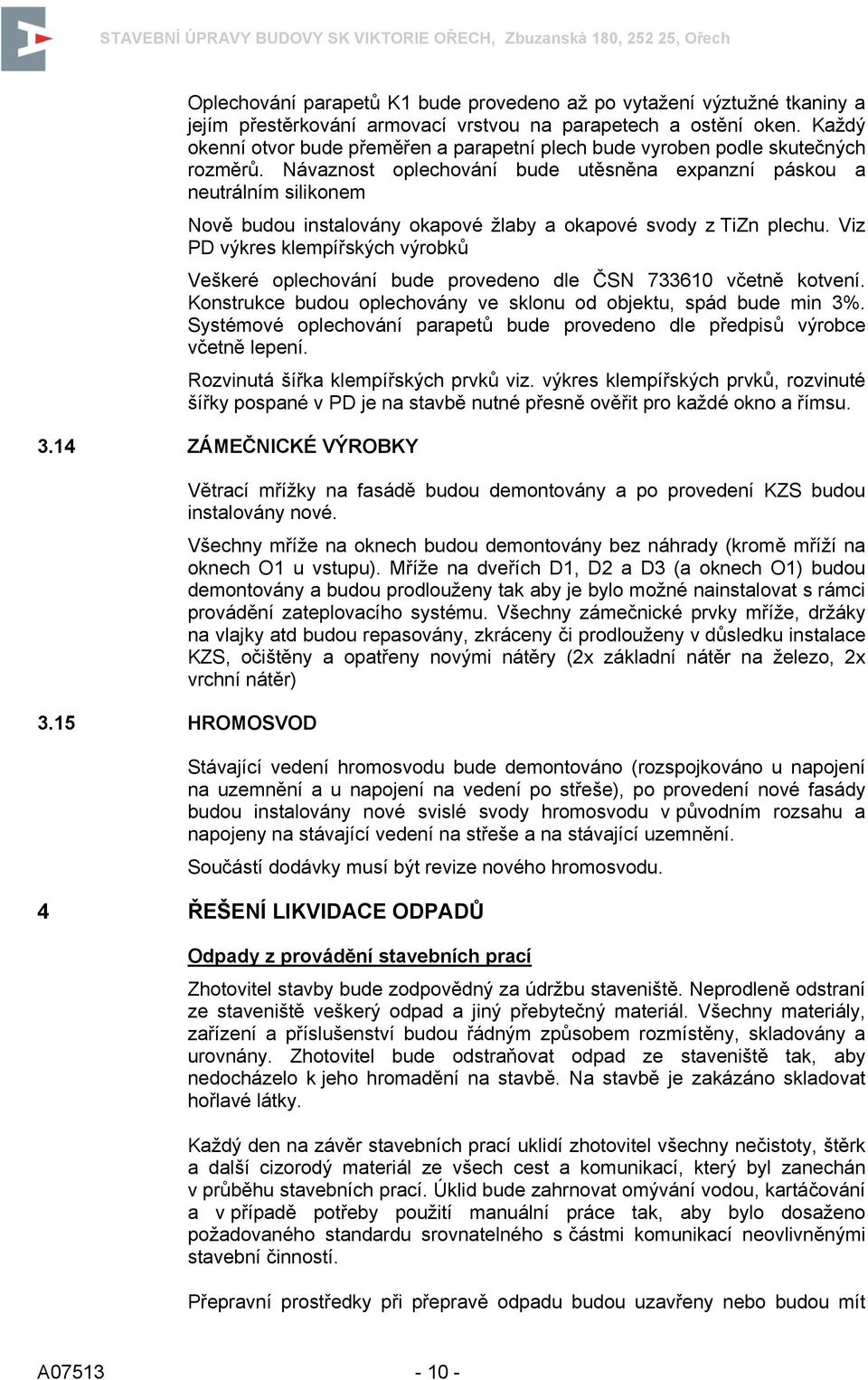

10 Oplechování parapetů K1 bude provedeno až po vytažení výztužné tkaniny a jejím přestěrkování armovací vrstvou na parapetech a ostění oken. Každý okenní otvor bude přeměřen a parapetní plech bude vyroben podle skutečných rozměrů. Návaznost oplechování bude utěsněna expanzní páskou a neutrálním silikonem Nově budou instalovány okapové žlaby a okapové svody z TiZn plechu. Viz PD výkres klempířských výrobků Veškeré oplechování bude provedeno dle ČSN včetně kotvení. Konstrukce budou oplechovány ve sklonu od objektu, spád bude min 3%. Systémové oplechování parapetů bude provedeno dle předpisů výrobce včetně lepení. Rozvinutá šířka klempířských prvků viz. výkres klempířských prvků, rozvinuté šířky pospané v PD je na stavbě nutné přesně ověřit pro každé okno a římsu ZÁMEČNICKÉ VÝROBKY 3.15 HROMOSVOD Větrací mřížky na fasádě budou demontovány a po provedení KZS budou instalovány nové. Všechny mříže na oknech budou demontovány bez náhrady (kromě mříží na oknech O1 u vstupu). Mříže na dveřích D1, D2 a D3 (a oknech O1) budou demontovány a budou prodlouženy tak aby je bylo možné nainstalovat s rámci provádění zateplovacího systému. Všechny zámečnické prvky mříže, držáky na vlajky atd budou repasovány, zkráceny či prodlouženy v důsledku instalace KZS, očištěny a opatřeny novými nátěry (2x základní nátěr na železo, 2x vrchní nátěr) Stávající vedení hromosvodu bude demontováno (rozspojkováno u napojení na uzemnění a u napojení na vedení po střeše), po provedení nové fasády budou instalovány nové svislé svody hromosvodu v původním rozsahu a napojeny na stávající vedení na střeše a na stávající uzemnění. Součástí dodávky musí být revize nového hromosvodu. 4 ŘEŠENÍ LIKVIDACE ODPADŮ Odpady z provádění stavebních prací Zhotovitel stavby bude zodpovědný za údržbu staveniště. Neprodleně odstraní ze staveniště veškerý odpad a jiný přebytečný materiál. Všechny materiály, zařízení a příslušenství budou řádným způsobem rozmístěny, skladovány a urovnány. Zhotovitel bude odstraňovat odpad ze staveniště tak, aby nedocházelo k jeho hromadění na stavbě. Na stavbě je zakázáno skladovat hořlavé látky. Každý den na závěr stavebních prací uklidí zhotovitel všechny nečistoty, štěrk a další cizorodý materiál ze všech cest a komunikací, který byl zanechán v průběhu stavebních prací. Úklid bude zahrnovat omývání vodou, kartáčování a v případě potřeby použití manuální práce tak, aby bylo dosaženo požadovaného standardu srovnatelného s částmi komunikací neovlivněnými stavební činností. Přepravní prostředky při přepravě odpadu budou uzavřeny nebo budou mít A

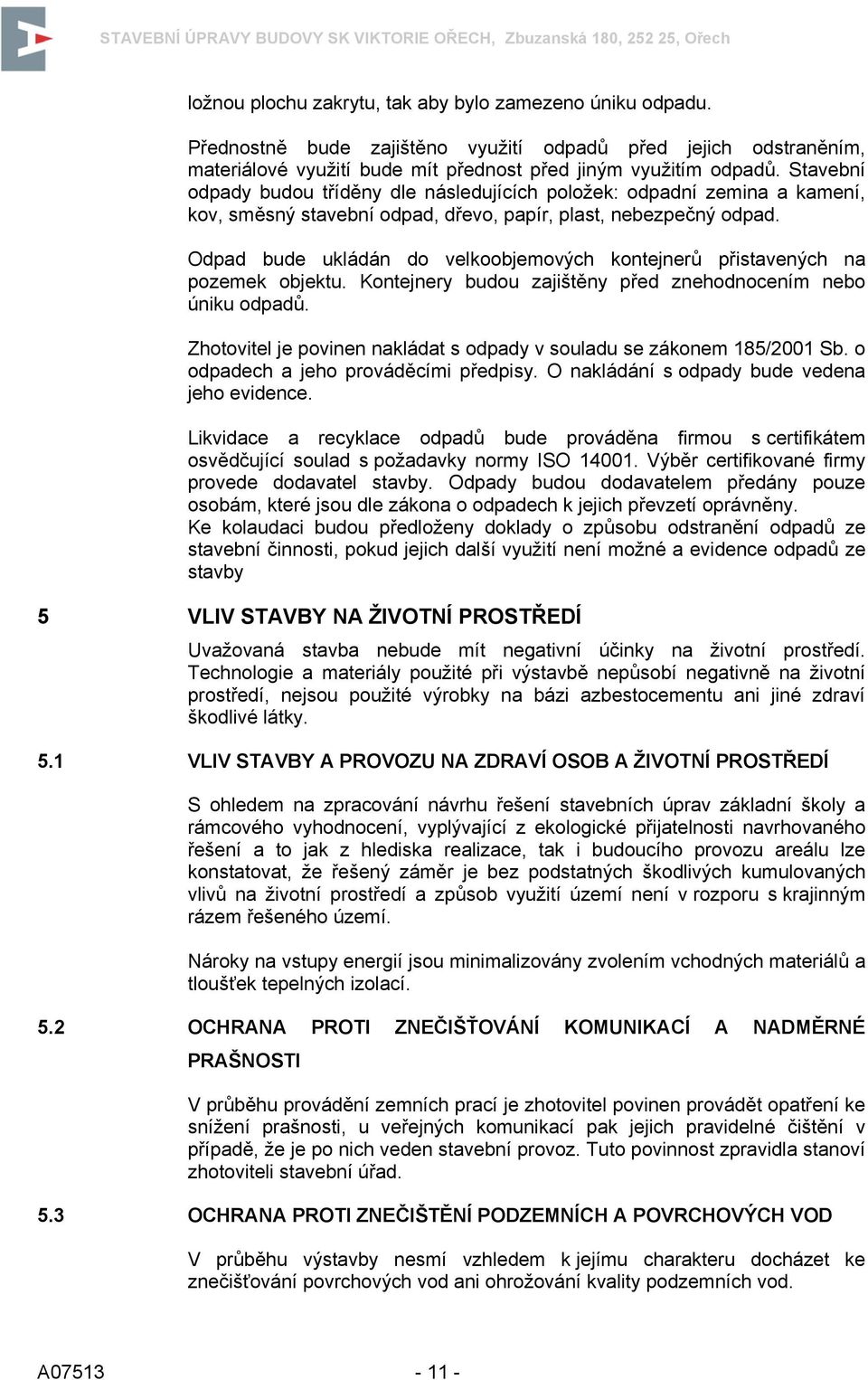

11 ložnou plochu zakrytu, tak aby bylo zamezeno úniku odpadu. Přednostně bude zajištěno využití odpadů před jejich odstraněním, materiálové využití bude mít přednost před jiným využitím odpadů. Stavební odpady budou tříděny dle následujících položek: odpadní zemina a kamení, kov, směsný stavební odpad, dřevo, papír, plast, nebezpečný odpad. Odpad bude ukládán do velkoobjemových kontejnerů přistavených na pozemek objektu. Kontejnery budou zajištěny před znehodnocením nebo úniku odpadů. Zhotovitel je povinen nakládat s odpady v souladu se zákonem 185/2001 Sb. o odpadech a jeho prováděcími předpisy. O nakládání s odpady bude vedena jeho evidence. Likvidace a recyklace odpadů bude prováděna firmou s certifikátem osvědčující soulad s požadavky normy ISO Výběr certifikované firmy provede dodavatel stavby. Odpady budou dodavatelem předány pouze osobám, které jsou dle zákona o odpadech k jejich převzetí oprávněny. Ke kolaudaci budou předloženy doklady o způsobu odstranění odpadů ze stavební činnosti, pokud jejich další využití není možné a evidence odpadů ze stavby 5 VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ Uvažovaná stavba nebude mít negativní účinky na životní prostředí. Technologie a materiály použité při výstavbě nepůsobí negativně na životní prostředí, nejsou použité výrobky na bázi azbestocementu ani jiné zdraví škodlivé látky. 5.1 VLIV STAVBY A PROVOZU NA ZDRAVÍ OSOB A ŽIVOTNÍ PROSTŘEDÍ S ohledem na zpracování návrhu řešení stavebních úprav základní školy a rámcového vyhodnocení, vyplývající z ekologické přijatelnosti navrhovaného řešení a to jak z hlediska realizace, tak i budoucího provozu areálu lze konstatovat, že řešený záměr je bez podstatných škodlivých kumulovaných vlivů na životní prostředí a způsob využití území není v rozporu s krajinným rázem řešeného území. Nároky na vstupy energií jsou minimalizovány zvolením vchodných materiálů a tloušťek tepelných izolací. 5.2 OCHRANA PROTI ZNEČIŠŤOVÁNÍ KOMUNIKACÍ A NADMĚRNÉ PRAŠNOSTI V průběhu provádění zemních prací je zhotovitel povinen provádět opatření ke snížení prašnosti, u veřejných komunikací pak jejich pravidelné čištění v případě, že je po nich veden stavební provoz. Tuto povinnost zpravidla stanoví zhotoviteli stavební úřad. 5.3 OCHRANA PROTI ZNEČIŠTĚNÍ PODZEMNÍCH A POVRCHOVÝCH VOD V průběhu výstavby nesmí vzhledem k jejímu charakteru docházet ke znečišťování povrchových vod ani ohrožování kvality podzemních vod. A

12 Zhotovitel musí stavbu provádět v souladu se zákonem o ochraně vod. Zhotovitel musí zabezpečit jakékoli nebezpečné látky před únikem do podloží nebo přilehlých vodotečí. 5.4 OCHRANA PROTI HLUKU A VIBRACÍM Všeobecné požadavky Problematiku a požadavky na ochrany hluku ze stavební činnosti, které musí dodavatel po dobu výstavby dodržovat, řeší zákon č. 258/2000Sb. (o ochraně veřejného zdraví) a jeho další následné prováděcí předpisy např. nařízení vlády č. 502/2000 Sb. (ochrana proti hluku), nařízení vlády č. 178/2001 Sb. (pracovní podmínky), vyhláška 376/2000 Sb.(pitná voda), vyhláška č. 37/2001 Sb. Z těchto ustanovení pak vyplývají pro účastníky výstavby následující povinnosti: Zhotovitel je povinen vyžadovat od výrobců stavebních strojů údaje o výši hluku, který stroje vydávají, a provádět opatření na ochranu proti škodlivému působení hluku. Zhotovitel je povinen vybavit pracovníky pracující se stroji ochrannými pomůckami a přerušovat jejich práci v hlučném prostředí ze zdravotních důvodů nezbytnými přestávkami. Nejvyšší přípustnou hladinu hluku stanoví uvedené předpisy ve výši 55 db(a) pro denní dobu 7-21 hodin a 45 db(a) pro noční dobu. Tato hladina se upravuje korekcemi s ohledem na druh okolní zástavby. V případě zjištění, že v průběhu výstavby přesahuje hluk max. stanovenou hladinu je dodavatel povinen přizpůsobit režim prací tak, aby neobtěžoval okolí (např. práce ve speciálním denním režimu, nasazení méně hlučných zařízení apod. Maximální přípustné hodnoty vibrací stanoví Nařízení vlády 502/2000 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací, která rovněž stanoví povinnosti stavebních organizací. K zamezení nepříznivých účinků stavebních strojů s vibračními účinky na budovy v blízkosti stavby pozemní komunikace je možné tyto použít pouze se souhlasem stavebního dozoru po předchozím posouzení statického stavu budov Závěr V nejbližším okolí dotčených staveb (50m) se nachází obytná výstavba (rodinné domy), které by mohly být stavebními pracemi rušeny nebo obtěžovány. V rámci stavby proto musí být prováděná opatření na ochranu proti škodlivému působení hluku. 6 DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU 7 ZÁVĚR Návrh stavebních úprav a přístavby tělocvičny je navržen v souladu s platnou legislativou, zejména s vyhl. č. 137/1998 Sb. o obecných technických požadavcích na výstavbu v platném znění. Tato dokumentace slouží jako dokumentace pro provádění stavby, případně jako dokumentace pro výběr dodavatele. V Praze 05/2013 Ing. Eduard Novák, Ing. Petra Studecká PhD. A
