GSM Alarm System s LED displejem GSM-01A

Transkript

1 GSM Alarm System s LED displejem GSM-01A Přehled GSM inteligentní alarm má všechny funkce tradičního telefonního systému plus navíc využívá výhod GSM sítě a SMS pro pohodlnější, výkonnější a spolehlivější používání. Základní funkce systému 1. Podporováno GSM sítí, snadné užívání a instalace 2. není potřeba pevná linka. Dá se použít všude, kde je dostupná GSM síť. 3. Uloží a vytáčí až 5 telefonních čísel při poplachu a 2 čísla alarmových center 4. Při poplachu posílá přednastavené SMS. Snadné nastavení telefonních čísel a posílání zpráv formou SMS. Dvě chráněné zprávy dostupné aby pomohly, kdyby bylo potřeba 5. Podporuje libovolné senzory s kabelem a má pro ně 7 vstupů. 6. Indikuje až 30 čísel aktivovaných zón, zobrazí jejich čísla při kodování a poplachu. Hlavní panel podporuje všechny druhy bezdrátových čidel, PIR, infračervených, kouřových a plynových senzorů, tlačítek paniky atd. 7. Umožňuje nastavení systému kdykoli přes telefon. 8. Aktivace, deaktivace alarmu nebo tlačítko paniky přes dálkový ovladač. 9. Z bezpečnostních důvodů je pro vzdálený přístup vyžadováno heslo. 12. Odposlech střeženého prostoru - monitorování hlasu přes telefon 13. Obsahuje hlasitou sirénu, která se rozezní při poplachu. 14. Jedno vestavěné relé ovladatelný vstup a výstup. 1

2 Jeden otevřený sběratelský výstup. Balení obsahuje: Hlavní panel Napájení Bezdrátový P.I.R. Bezdrátové dveřní čidlo Dálkový ovladač Externí siréna GSM anténa Manuál 1 kus 1 kus 1 kus 1 kus 2 kusy 1 kus 1 kus 1 kus Volitelné: bezdrátová čidla kouře, plynu, Bezdrátová infračervená záclonová čidla, tlačítka paniky atd. Technické parametry: 1. Napájení: 2.Statický proud: AC110V/220V ~ DC12V 1A < 35mA 3.Pracovní teplota: -15 ~ Podporuje GSM900/GSM1800MHz. 5. GSM síla:class4(2w)/egsm900, CLASS1(1W)/GSM Bezdrátová frekvence: 315 or MHz 7. Bezdrátová modulace: ASK R.H. 90 % 8. Bezdrátová přijímací citlivost:-95dbm@12db SINAD 9. Podporuje bezdrátových detektorů: Hlasitost sirény: 110dBspl 2

3 I. Instalace bezpečnostního systému 1. Instalace hlavního panelu Hlavní panel by měl být napevno instalován kdekoli je GSM signál a napájení, jiná připojení nejsou potřeba. Obrázek popisuje instalaci funkcí externího rozhraní v zadní části hlavního panelu Spínač pro záložní baterii (volitelné). Baterie může systém udržet online až 24 hodin bez napájení ze sítě. 2. Zdířka pro napájení, DC 12V/1A, vnitřní anoda 3. Externí 12 pinové rozhraní, popis zleva doprava: Pin 1: Zem (GND) Pin 2: Siréna,(záporný pól sirény -pin 1) Pin 3: Napájení senzorů Pin 4 až Pin 10: vstupy senzorů Pin 11 a Pin 12: vstup a výstup překlápěcího relé 4. SIM karta, vytáhnutí konzole pro sim kartu zmáčknutím žlutého tlačítka 5. CODE tlačítko, naučí do ústředny bezdrátové senzory 6. RESET tlačítko, když je to zapnuté tak po zmáčknutí se inicializují všechna nastavení na tovární. 7. Anténní konektor, připojte anténu před zapnutím přístroje 3

4 Siren ~ 220V O/P device Wired sensors ( 7 路 ) Lamp 2. Instalace dveřního detektoru Jak to funguje: Když se zvětší mezera mezi magnetem a čidlem na jistou velikost, magnetická síla se oslabí a spínač v čidle na to zareaguje a spustí alarm. Může detekovat otevření dveří a oken. Magnet se snadno nainstaluje na dveře nebo okna., druhá část je připevněna na rám dveří či okna lepící páskou. Aktivační mezera je asi 15mm. 3. Instalace P.I.R. PIR umí detekovat pohuby ve vzdálenosti 5-15 metrů, podle nastavení. Horizontální detekční ůhel je 110, vertikální 60. Podle toho nastavte pozici PIR a upevněte ho na zeď nebo nábytek. Poznámka: Pozice a směr PIR ovlivní detekční schopnosti. 4

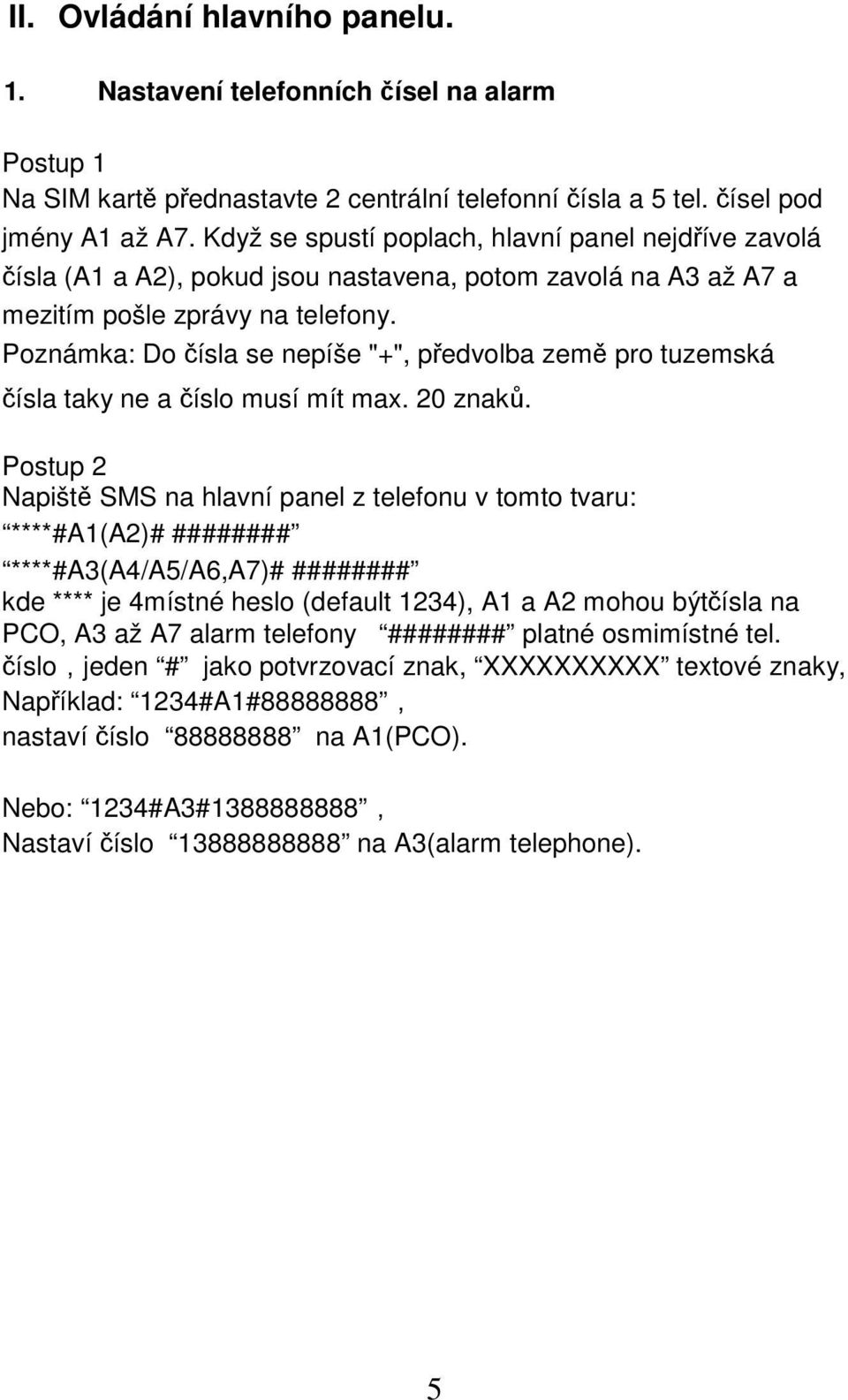

5 II. Ovládání hlavního panelu. 1. Nastavení telefonních čísel na alarm Postup 1 Na SIM kartě přednastavte 2 centrální telefonní čísla a 5 tel. čísel pod jmény A1 až A7. Když se spustí poplach, hlavní panel nejdříve zavolá čísla (A1 a A2), pokud jsou nastavena, potom zavolá na A3 až A7 a mezitím pošle zprávy na telefony. Poznámka: Do čísla se nepíše "+", předvolba země pro tuzemská čísla taky ne a číslo musí mít max. 20 znaků. Postup 2 Napiště SMS na hlavní panel z telefonu v tomto tvaru: ****#A1(A2)# ######## ****#A3(A4/A5/A6,A7)# ######## kde **** je 4místné heslo (default 1234), A1 a A2 mohou býtčísla na PCO, A3 až A7 alarm telefony ######## platné osmimístné tel. číslo,jeden # jako potvrzovací znak, XXXXXXXXXX textové znaky, Například: 1234#A1# , nastaví číslo na A1(PCO). Nebo: 1234#A3# , Nastaví číslo na A3(alarm telephone). 5

6 2. Nastavit zprávu alarmu Postup 1 Nejdříve vymažte všechny zprávy na SIM, potom uložte nové: Zprávy 1-7 odpovídají kabelovému vstupu 1-7. Když se vstup 1 aktivuje, je vyslána výstraha na číslo 1. Například: Zpráva 1: " V budově XXX ulice XX kouřový alarm." Zprávy 8 až 35 korespondují k bezdrátovým senzorům jako PIR, kouřový detektor atd. Například: Zpráva 8: 8 bezdrátový alarm dveře, když se zona 8 aktivuje, tak se SMS pošle. Postup 2: (doporučený) Poslat SMS na hlavní panel ve formátu: ****#SM#1XXXXXXXXXX Například: 1234#SM#1 externí vstupní alarm, Potom se zpráva 1 externí vstupní alarm uloží na SIM kartu jako zpráva alarmu. Místo jedničky můžete vybrat jakékoli číslo z 2 až 35 podle toho, jakou zonu chcete nastavit. Poznámka: 1) Čísla 1-9 a na začátku zprávy je nutno zadat, jinak nebudou odpovídat číslům zón. Maximální délka zprávy je 100 znaků. Přednastavená zpráva je 1~35 zone activated odpovídající zónám 1 až 35. 2) Všechny zprávy se ukládají na SIM. Pokud se na kartu vleze pouze 20 zpráv, budou se ukládat pouze zprávy s čísly 1 až 19. 3) Z důvodu aktualizace hlavní panel smaže funkci pomocných zpráv a všechny související operace budou neplatné. 6

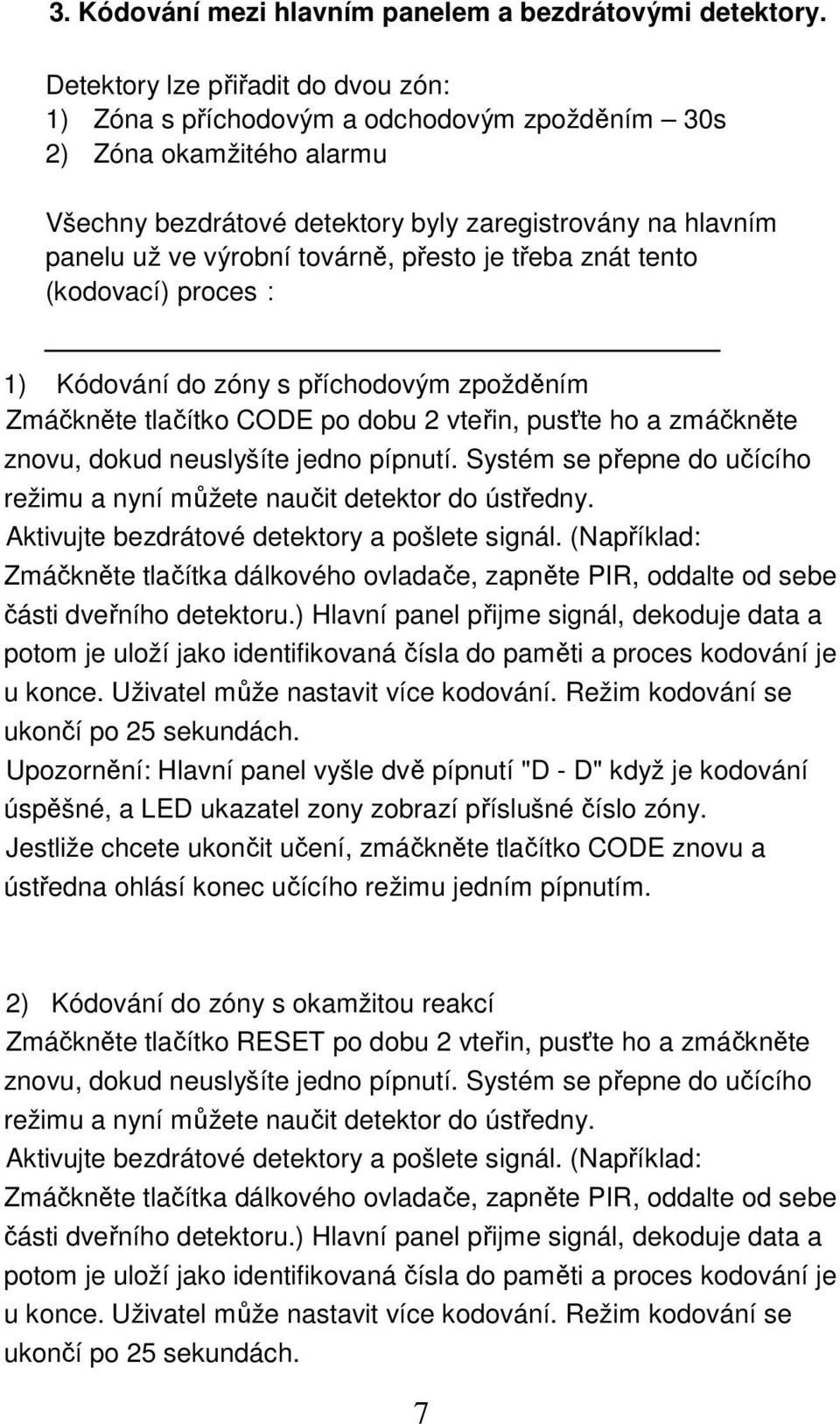

7 3. Kódování mezi hlavním panelem a bezdrátovými detektory. Detektory lze přiřadit do dvou zón: 1) Zóna s příchodovým a odchodovým zpožděním 30s 2) Zóna okamžitého alarmu Všechny bezdrátové detektory byly zaregistrovány na hlavním panelu už ve výrobní továrně, přesto je třeba znát tento (kodovací) proces: 1) Kódování do zóny s příchodovým zpožděním Zmáčkněte tlačítko CODE po dobu 2 vteřin, pusťte ho a zmáčkněte znovu, dokud neuslyšíte jedno pípnutí. Systém se přepne do učícího režimu a nyní můžete naučit detektor do ústředny. Aktivujte bezdrátové detektory a pošlete signál. (Například: Zmáčkněte tlačítka dálkového ovladače, zapněte PIR, oddalte od sebe části dveřního detektoru.) Hlavní panel přijme signál, dekoduje data a potom je uloží jako identifikovaná čísla do paměti a proces kodování je u konce. Uživatel může nastavit více kodování. Režim kodování se ukončí po 25 sekundách. Upozornění: Hlavní panel vyšle dvě pípnutí "D - D" když je kodování úspěšné, a LED ukazatel zony zobrazí příslušné číslo zóny. Jestliže chcete ukončit učení, zmáčkněte tlačítko CODE znovu a ústředna ohlásí konec učícího režimu jedním pípnutím. 2) Kódování do zóny s okamžitou reakcí Zmáčkněte tlačítko RESET po dobu 2 vteřin, pusťte ho a zmáčkněte znovu, dokud neuslyšíte jedno pípnutí. Systém se přepne do učícího režimu a nyní můžete naučit detektor do ústředny. Aktivujte bezdrátové detektory a pošlete signál. (Například: Zmáčkněte tlačítka dálkového ovladače, zapněte PIR, oddalte od sebe části dveřního detektoru.) Hlavní panel přijme signál, dekoduje data a potom je uloží jako identifikovaná čísla do paměti a proces kodování je u konce. Uživatel může nastavit více kodování. Režim kodování se ukončí po 25 sekundách. 7

8 Upozornění: Hlavní panel vyšle dvě pípnutí "D - D" když je kodování úspěšné, a LED ukazatel zony zobrazí příslušné číslo zóny. Jestliže chcete ukončit učení, zmáčkněte tlačítko RESET znovu a ústředna ohlásí konec učícího režimu jedním pípnutím. Uživatel může změnit příslušnost k zóně jednoduchou přeregistrací čidla ze jedné zónu do druhé. V případě, že chcete vymazat všechny detektory z ústředny, přidržte RESET při startu systému. 4. Způsobení alarmu a odpověď 1)Naběhnutí systému a initializace Nejprve připojte anténu, vložte SIM kartu, poté zapojte do napájení. LED statusu svítí, když je nastaven status zajištěn (Arm). Poté bliká LED Signal během hledání GSM sítě a inicializace. Pokud proběhla inicializace úspěšně, tak Signal LED svítí, pokud nastala jakákoli chyba, tak nesvítí. 2) Spuštění poplachu Následujícími způsoby může být aktivován alarm hlavního panelu: Libovolná nízká úroveň přítomna na kabelovém vstupním terminálu I1 až I7. Zmáčknutí tlačítka paniky na dálkovém ovladači. Výstražný signal od PIR. Dveřní, plynový a kouřový detektor. atd 3) Platná odpověď/zrušení poplachu Při poplachu se zapne siréna, hlavní panel vyšle zprávu alarmu následovanou voláním na A1 a A2 a tel. čísla A2-A7, které se může opakovat až pětkrát pokud nepřijde žádná platná odpověď nebo zrušení poplachu. Když uživatel zvedne hovor od alarmu, tak po zadání hesla zmáčknutí "6#" zruší poplach. Vypnutí lze rovněž docílit zmáčknutím tlačítka "disarm" na dálkovém ovladači. Pokud ho uživatel nevypne, tak se poplach vypne automaticky po pěti pokusech o vytočení telefonního čísla alarmu. 8

9 5. Nastavování funkcí hlavního panelu Metoda 1: Vzdálené ovládání přes telefon Po vytočení čísla hlavního panelu je do deseti sekund navázáno spojení. Zadejte heslo a "#" (např. 1234#). Po pípnutí můžete provést zmáčknutím tlačítek na telefonu následující operace: 0# aktivace alarmu 0* deaktivace alarmu 1# vysoký výkon 1* nízký výkon (default) 4# Přenos vypnut 4* Přenos zapnut (default) 5# Posílání SMS za poplachu zapnuto (default) 5* Posílání SMS za poplachu vypnuto 6# Ukončit poplach, hlavní panel potom ukončí spojení 7# Při poplachu houká siréna (default) 7* Při poplachu siréna nehouká 8# ****# zadání nového hesla (****) 9# on-site monitorování vypnuto (default) 9* monitorování zapnuto Pozor: Každá operace je ukončena znakem # nebo *. Pokud proběhla úspěšně, ozve se pípnutí, v opačném případě je třeba operaci opakovat. Metoda 2: Nastavení přes SMS Pošlete SMS na hlavní panel v následujícím formátu: 1) Konfigurace stavu hlavního panelu ****XXXXXXXXXX(Obsah SMS) 9

10 Možný obsah SMS: ARM DISARM OUTPUT ON OUTPUT OFF RELAY ON RELAY OFF Např : 1234ARM, OUTPUT ON, RELAY OFF nastaví hlavní panel na aktivaci alarmu, vysoký výkon a vypnutí přenosu. 2) Nastavení hesla z "1234" na #PW#6789 3) Nastavení ID uživatele hlavního panelu na 0008 když potřebujete síť PCO centra 1234#ID#0008 4) Vyžádání krátké zprávy 9 a 0 od hlavního panelu 1234#H# 5) Nastavení čísla jako A3(telefon alarmu). 1234#A3# ) Nastavení zprávy 1 external input alarm na SIM kartu. 1234#SM#1 external input alarm, 6. LEDs na hlavním panelu 1. Indikátor výkonu (OUT): svítí, když je výkon nastaven na vysoký. 2. Indikátor vstupu (INPUT): svítí, když je aspoň jeden ze vstupů IN1 až IN7 aktivnován (nízká úroveň), nesvítí při vysoké úrovni (Žádný alarm). 3. Indikátor přenosu (RELAY): svítí, když je vnitřní přenos vypnut, nesvítí, když je aktivován. 4. Indikátor sirény (SIREN): svítí, když siréna zní. 5. Indikátor monitorování (MONITOR): svítí, když je aktivován režim on-site monitorování. 10

11 GSM Intelligent Alarm System user manual 6. Indikátor GSM signálu (SIGNAL): Bliká při hledání GSM signálu, vytáčení a připojení přes telefon Svítí v režimu připraven (standby) a nesvítí pokud není GSM signál nebo je nesprávná informace o SIM. Output led(out) Power supply led(power) Arm/disarm status (STATUS) GSM, card status (SIGNAL) Monitor status(monitor) Input led(in) Relay status led(relay) Siren status led(siren) Status indicator (STATUS): lit when armed, extinguished for 7. disarmed, blinked for alarming and delay arm. 8. Power indicator (POWER): lit when power on. 9. Zone indicator(zone ID): 8 LEDs on the top right corner of panel represents the zone numbers, display 1-9 and A - F, digit 1-7 represent external wired input zone I1 to I7, 8-F represents wireless zone 8-15, 1-F with the lit point. represents wireless zone

12 III. Užití bezdrátového dálkového ovládání Ovladač má tři tlačítka: Aktivovat a deaktovovat alarm a tlačítko paniky. Po zmáčknutí tlačítka aktivace bude na panelu blikat 30 sekund stavová LED, potom se alarm aktivuje. Pokud zmáčknete aktivovat a hned poté tlačítko paniky, alarm se aktivuje okamžitě. Zmáčknutí paniky během aktivovaného alarmu spustí poplach. Tlačítko deaktivace vypne alarm / zruší poplach. IV. Technické parametry bezdrátových čidel 1. Bezdrátový mezerový (dveřní/okenní) Detektor Napájení: DC=12V~8.4V(vnitřní baterie DC=12V) Statický proud: I1 15µA Vysílací proud: I2 15mA Vysílací frekvence: f=315/ ±0.2MHz Vysílací čas: T 1S Vysílací vzdálenost: bez překážek 80m; Vnitřní vzdálenost: 15mm Pracovní teplota: -10 ~+40 Relativní vlhkost: 90% 2.Bezdrátový P.I.R. Detektor Napájení: DC=9V~7.2V(inner battery DC=9V) Statický proud:: I1 30µA Vysílací proud: I2 20mA Vysílací frekvence: f=315/ ±0.2MHz Vysílací čas: Vysílací vzdálenost: Zahřívací čas: T 1s bez překážek 80m 2min.30s Interval dvojího vysílání: 35s Detekční vzdálenost: 5~15m Detekční úhel: Horizontální:110,Vertikálníl:60 Pracovní teplota: -10 ~+40 12

13 Relativní vlhkost: 90% 3.Bezdrátový ovladač Napájení: DC=12V~8.4V Statický proud:: I1=0 Vysílací proud: I2 15mA Vysílací frekvence: f=315/ ±0.2MHz Vysílací čas: T 1s Vysílací vzdálenost: bez překážek 80m Pracovní teplota: -10 ~+40 Relativní vlhkost: 90% 13

14 V. FAQ Problém Pravděpodobná příčina Řešení Hlavní panel nemůže vytáčet 1.Neplatná aktivace 1.Aktivujte alarm správně (alarm) 2.SIM karta nesprávně vložena 3.Alarmové centruma alarmové tel. číslo nejsou nestaveny správně 2.Ujistěte se, že je karta vložena správně 3. Nastavte správná čísla Nepove dlo se nastavit tel. číslo alarmu a zprávu přes SMS 4.Dveřní čidlo je instalováno nevhodně 5.Nevhodná instalace PIR 6. Neplatné kódování na hlavním panelu 1.Nesprávný formát 2.Neplatné heslo 4. Upravte mezeru mezi kontakty čidla 5.Instalujte PIR pečlivě dle návodu 6.Kódujte znovu. 1.Zkontrolujte podle manuálu 2. Resetujte zařízení a užijte původní heslo Nemožno vytáčet během poplachu 1. není nastaveno tel. číslo 2.Nesprávně připojená Ujistěte se, že je na kartě uloženo správneé číslo 2. Připojte anténu

15 anténa správně. Nepracuje po odpojení od externího napájení 1.Není záložní baterie 1.Instalujte záložní baterii 2.Přepínač záložní baterie je v pozici "vypnuto" 2. Zapněte přepínač Externí vstup/výstup nefunguje správně 1. Terminal nesprávně připojen. 2. Popletená nízká úroven s vysokou 1.Vytvřte spjení správně podle manuálu 2. Ujistěte se, že užíváte správně nízkou a vysokou úroveň 15
