1 CE NÁVOD K MONTÁŽI A POUŽITÍ Tepelné čerpadlo vzduch / voda pro vnitřní instalaci WPL 60 l Objednací číslo: CZ FD 8208

2 OBSAH 1 PŘEČTĚTE SI LASKAVĚ IHNED 1.1 Důležitá upozornění 1.2 Zákonné předpisy a směrnice 1: Energeticky úsporná manipulace s tepelným čerpadlem 2 ÚČEL POUŽITÍ TEPELNÉHO ČERPADLA 2.1 Oblast použití 2.2 Provozní režim ROZSAH DODÁVKY /5.1 Základní přístroj.2 Rozvaděč (spínací skříňka). Příbalené díly DOPRAVA 5 5 INSTALACE Všeobecné pokyny 5.2 Potrubí kondenzátu 5. Hluk 6 MONTÁŽ 6/7 6.1 Všeobecné pokyny 6.2 Připojení vzduchu 6. Připojení na straně vytápění 6. Elektrické připojení 7 UVÁDĚNÍ DO PROVOZU Všeobecné pokyny 7.2 Příprava 7. Provoz 8 ČIŠTĚNÍ / OŠETŘOVÁNÍ Ošetřování 8.2 Čištění na straně vytápění 8. Čištění na straně vzduchu 9 PORUCHY, HLEDÁNÍ ZÁVAD ODSTAVENÍ Z PROVOZU Letní odstavení z provozu 10.2 Poslední odstavení z provozu / likvidace 11 PŘÍLOHA 11 Změny v návodu vyhrazeny! 2

3 PŘEČTĚTE SI LASKAVĚ IHNED 1 PŘEČTĚTE SI LASKAVĚ IHNED 1.1 Důležitá upozornění Před otevřením přístroje je třeba se přesvědčit, že jsou všechny elektrické okruhy bez napětí. Tepelné čerpadlo nesmí být při dopravě sklápěno o více než 5 (v každém směru). Tepelné čerpadlo a dřevěný rošt jsou spojeny jen obalovou fólií. Sací a výfukový kanál nesmí být zúžen nebo zahrazen. Je třeba dbát pravotočivého pole: Při provozu kompresoru s chybným směrem otáčení může dojít k poškození kompresoru. Nikdy nepoužívat čistící prostředky obsahující písek, sodu, kyselinu nebo chlór, protože ty mohou povrch poškodit. K zabránění následných poškození musí být vodní okruh ihned po čištění neutralizován vhodnými prostředky. Přístroj není vhodný pro provoz s frekvenčním měničem. Práce na chladicím okruhu smí provádět pouze odborná oprávněná firma. U velkoobjemových vytápěcích okruhů musí být vestavěná expanzní nádoba (2 litrů, 1,0 bar předtlak) doplněna další nádobou. 1.2 Zákonné předpisy a směrnice Při konstrukci a výrobě tepelného čerpadla byly dodrženy všechny příslušné směrnice ES a předpisy DIN a VDE (viz CE - Prohlášení o shodě). Při elektrickém připojování tepelného čerpadla je třeba dodržovat příslušné VDE, EN, IEC a ČSN normy. Kromě toho je třeba respektovat podmínky pro připojování stanovené podnikem dodávajícím energii. Při připojování vytápěcího zařízení je třeba dodržovat všechny příslušné předpisy. 1. Energeticky úsporná manipulace s tepelným čerpadlem Nákupem tohoto tepelného čerpadla jste přispěli k šetření životního prostředí. Předpokladem pro energeticky úsporný provoz je správné dimenzování tepelného zdroje a zařízení pro využití tepla. Zejména důležité pro účinnost tepelného čerpadla je, aby teplotní rozdíl mezi topnou vodou a tepelným zdrojem byl udržován co nejmenší. Proto se důrazně doporučuje pečlivé dimenzování tepelného zdroje a vytápěcího zařízení. O jeden stupeň Kelvina (jeden C) větší teplotní rozdíl vede k vyšší spotřebě elektrického proudu asi o 2,5 %. Je třeba dbát na to, aby při dimenzování vytápěcího zařízení byly respektovány a na nízké teploty dimenzovány také zvláštní spotřebiče, např. pro ohřev teplé užitkové vody. Pro použití tepelného čerpadla je optimálně vhodné podlahové vytápění (plošné vytápění) vzhledem k nízkým teplotám výstupní vody (0 C až 0 C). Během provozu je důležité, aby se do výměníku tepla nedostaly žádné nečistoty, protože by se tak mohl zvýšit teplotní rozdíl a tím zhoršit topný faktor. Značný příspěvek k energeticky úsporné manipulaci prokazuje při správném nastavení také regulátor tepelného čerpadla. Další informace jsou v návodu k používání regulátoru tepelného čerpadla. U tepelného čerpadla je pamatováno na možnost přepouštění, aby se zabránilo příliš malým průtokům vody tepelným čerpadlem. Vestavěný akumulační zásobník zvyšuje množství vody ve vytápěcím okruhu a zajišťuje jeho spolehlivé odtávání.

4 ÚČEL POUŽITÍ TEPELNÉHO ČERPADLA ROZSAH DODÁVKY 2 ÚČEL POUŽITÍ TEPELNÉHO ČERPADLA 2.1 Oblast použití Tepelné čerpadlo vzduch/voda lze instalovat do stávajících nebo nově zřizovaných vytápěcích zařízení. Tepelné čerpadlo je koncipováno výhradně pro ohřev topné a teplé užitkové vody! Tepelné čerpadlo je vhodné pro monoenergetický a bivalentní provoz až do teploty venkovního vzduchu -20 o C. ROZSAH DODÁVKY.1 Základní přístroj Tepelné čerpadlo se dodává jako kompletní konstrukce, obsahující již důležité konstrukční skupiny vytápěcího okruhu: - expanzní nádobu - oběhové čerpadlo vytápění - přepouštěcí ventil a bezpečnostní konstrukční díly (přetlakový ventil, manometr) Jako chladiva je použito R0A. Při trvalém provozu je třeba dodržovat teplotu vratné vody z otopného okruhu vyšší než 18 o C, aby se zajistilo bezporuchové odtávání výparníku. Tepelné čerpadlo není dimenzováno na zvýšenou potřebu tepla během vysoušení stavby, a proto musí být přídavná potřeba tepla kryta speciálními přístroji se strany stavby. Pro vysoušení stavby na podzim nebo v zimě se doporučuje instalovat přídavnou topnou tyč vyhřívanou elektricky (k dostání jako příslušenství). Přístroj není vhodný pro provoz s frekvenčním měničem. 2.2 Provozní režim Venkovní vzduch je nasáván ventilátorem a prochází přes výparník (výměník tepla). Výparník ochlazuje vzduch, tj. odebírá z něj teplo. Získané teplo se ve výparníku předává pracovnímu médiu (chladivo) Pomocí elektricky poháněného kompresoru se odebrané teplo "přečerpá" zvýšením tlaku na vyšší teplotní úroveň a předá topné vodě v kondenzátoru (výměník tepla). Přitom se elektrická energie použije k převedení tepla okolního prostředí na vyšší teplotní úroveň. Protože se energie odebraná ze vzduchu přenese na topnou vodu, nazýváme tento přístroj tepelným čerpadlem vzduch/voda. 1) výparník 2) ventilátor ) kondenzátor ) kompresor 5) oběhové čerpadlo vytápění 6) expanzní nádoba 2 l 7) rozvaděč (spínací skříňka) 8) filtrační sušič 9) průhledítko 10) akumulační zásobník 11) expanzní ventil 12) přepouštěcí ventil Tepelné čerpadlo vzduch/voda se skládá z těchto hlavních dílů: výparníku, ventilátoru a expansního ventilu, jakož i kompresoru s nízkou úrovní hluku, kondenzátoru a elektrického řízení. Při nízkých teplotách okolního prostředí se vlhkost obsažená ve vzduchu usazuje na výparníku jako námraza a zhoršuje přenos tepla. Výparník je proto podle potřeby odtáván automaticky tepelným čerpadlem..2 Rozvaděč (spínací skříň) Rozvaděč se nachází v tepelném čerpadle. Je přístupný po sejmutí spodního čelního krytu. V rozvaděči jsou svorky pro připojení na elektrickou síť, jakož i jističe, jednotka pro pozvolný rozběh a regulátor tepelného čerpadla. Obě vedení pro připojení na elektrickou síť jsou namontována hotově pro připojení.

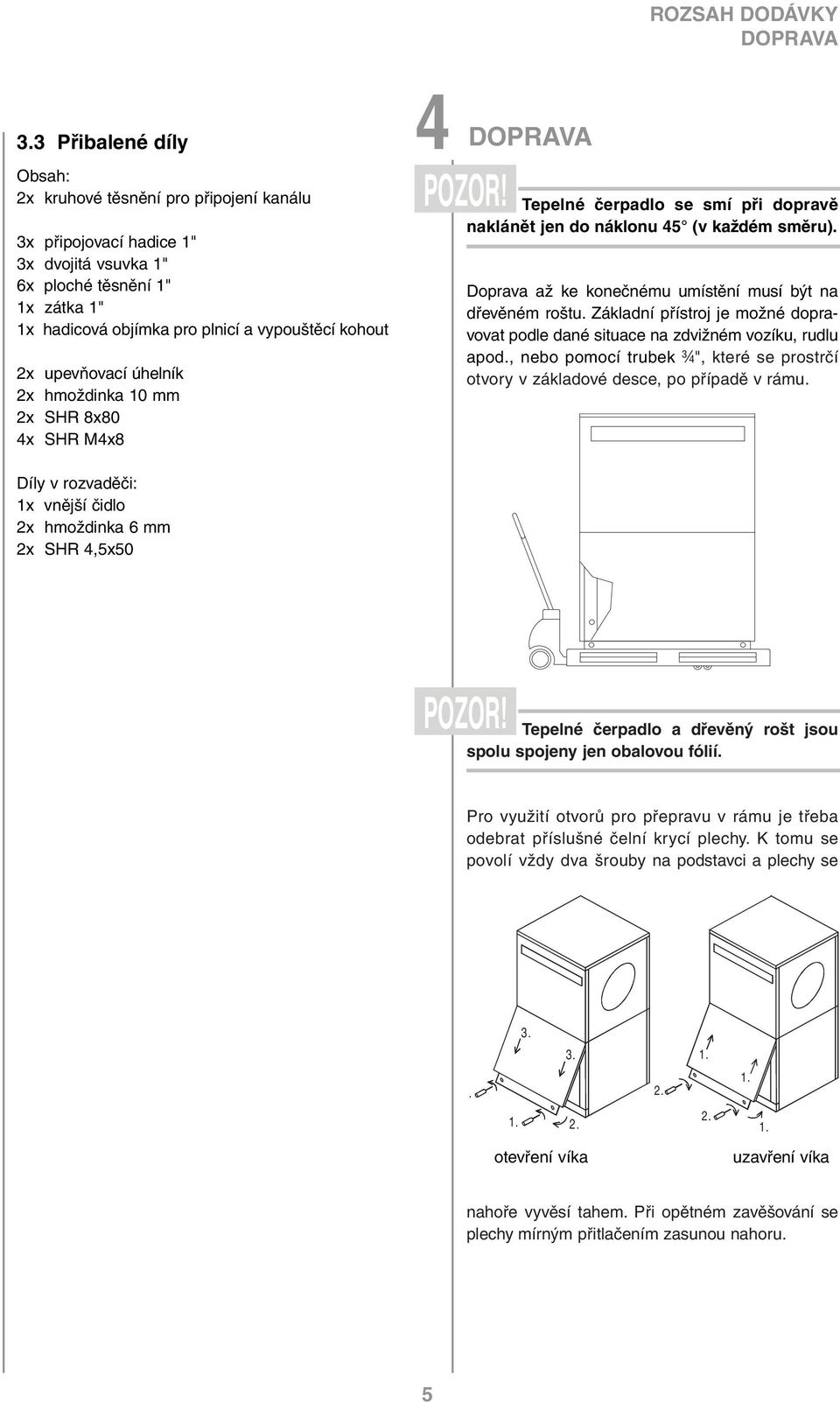

5 ROZSAH DODÁVKY DOPRAVA. Přibalené díly Obsah: 2x kruhové těsnění pro připojení kanálu x připojovací hadice 1" x dvojitá vsuvka 1" 6x ploché těsnění 1" 1x zátka 1" 1x hadicová objímka pro plnicí a vypouštěcí kohout 2x upevňovací úhelník 2x hmoždinka 10 mm 2x SHR 8x80 x SHR Mx8 DOPRAVA Tepelné čerpadlo se smí při dopravě naklánět jen do náklonu 5 (v každém směru). Doprava až ke konečnému umístění musí být na dřevěném roštu. Základní přístroj je možné dopravovat podle dané situace na zdvižném vozíku, rudlu apod., nebo pomocí trubek ¾", které se prostrčí otvory v základové desce, po případě v rámu. Díly v rozvaděči: 1x vnější čidlo 2x hmoždinka 6 mm 2x SHR,5x50 Tepelné čerpadlo a dřevěný rošt jsou spolu spojeny jen obalovou fólií. Pro využití otvorů pro přepravu v rámu je třeba odebrat příslušné čelní krycí plechy. K tomu se povolí vždy dva šrouby na podstavci a plechy se otevření víka uzavření víka nahoře vyvěsí tahem. Při opětném zavěšování se plechy mírným přitlačením zasunou nahoru. 5

6 INSTALACE MONTÁŽ 5 INSTALACE Všeobecné pokyny MONTÁŽ 6.1 Všeobecné pokyny Tepelné čerpadlo je koncipováno pro instalaci v koutě prostorů chráněných proti mrazu. Ve spojení se vzduchovým kanálem (k dostání jako příslušenství) jsou možné také jiné způsoby instalace. Základní rám musí ležet na rovné, hladké a vodorovné ploše. Tepelné čerpadlo musí být umístěno tak, aby bylo možno provádět bez problému údržbové práce. Toto je zaručeno, je-li dodržena vzdálenost 1 m na čelní straně a vlevo od tepelného čerpadla. 1 m Při instalaci tepelného čerpadla v horním poschodí je třeba prověřit nosnost stropu a velmi pečlivě připravit z akustických důvodů potlačení chvění. Je nutné odmítnout instalaci na dřevěném stropu. 5.2 Potrubí kondenzátu V průběhu provozu vznikající zkondenzovaná voda se musí odvádět bez nebezpečí zamrznutí. Pro zajištění bezvadného odtoku musí stát tepelné čerpadlo ve vodorovné poloze. Trubka pro odvod kondenzátu musí mít průměr nejméně 50 mm a musí být zavedena do kanálu odpadní vody bez nebezpečí zamrznutí. 5. Hluk tepelné čerpadlo 1 m čelní strana Aby se zamezilo přenosu hluku do topného systému, je třeba tepelné čerpadlo s topným systémem propojit tak, aby bylo utlumeno chvění (namontovat bez pnutí hadicové přípojky, které tvoří součást dodávky). U tepelného čerpadla je třeba zhotovit tyto přípojky: - přívod a odvod vzduchu - výstup a zpátečku vytápěcího zařízení - odvod kondenzátu - odvod z přetlakového ventilu - připojení na elektrickou síť 6.2 Připojení vzduchu Sací a výfukový kanál nesmí být zúžen nebo zahrazen. Nasávací otvor přístroje je koncipován výhradně pro přímé napojení na otvor proražený ve stěně. K tomu je nutné po nalepení s přístrojem dodaného samolepícího kruhového těsnění přisunout přístroj mírným tlakem ke stěně. K přístroji přiložený upevňovací materiál slouží pro upevnění na stěnu. Otvor proražený ve stěně musí být se strany stavby izolován těsnící vrstvou, aby se zabránilo vzniku kondenzace vody ve stěně (viz též rozměry pro vestavbu). kruhové těsnění šroub M x 8 zadní strana tepelného čerpadla šroub 8 x 80 tlumící oblouk Případně použité vzduchové kanály je třeba zvukově technicky oddělit od tepelného čerpadla, aby se zamezilo přenosu hluku vznikajícího v pevném tělese na kanály. Výtlačná strana může být podle volby namontována buď přímo na otvoru proraženém ve stěně nebo na kanálu (příslušenství). Při montáži na stěnu je třeba postupovat tak, jak je uvedeno pro sací stranu. Při použití vzduchového potrubí s přírubami se upevní připojovací hrdlo na výtlačné straně výparníku čtyřmi šrouby se šestihrannou hlavou M 8 x 16 do připravených otvorů se závity. Přitom je třeba dbát na to, aby nátrubek vzduchovodu přišel do styku pouze s izolací a nikoliv s vnějším plechem. 6

7 MONTÁŽ šroub M8 x 16 pružná podložka M8 hrdlo vzduchového kanálu 512 max. 52 Prověření objemu musí provést projektant zařízení. Případně je třeba instalovat další expanzní nádobu (podle DIN 751 Díl 1). Tabulky v katalozích výrobců zjednodušují dimenzování podle obsahu vody v zařízení. Pro výpočet je třeba brát v úvahu objem akumulačního zásobníku 80 litrů. U velkoobjemových vytápěcích okruhů musí být vestavěná expanzní nádoba (2 litrů, 1,0 bar předtlak) doplněna další nádobou. 6. Elektrické připojení min. 0 Použije-li se jiného kanálu než toho, který je k dispozici v příslušenství, pak je třeba dodržet vnější jakož i vnitřní míry uvedené v náčrtku. Kromě toho je třeba dbát na vhodné přerušení přenosu chvění a izolaci kanálu. 6. Připojení na straně vytápění Pro připojení k systému vytápění jsou k dodávce připojeny ohebné hadicové připojovací kusy a dvojité vsuvky s vnějším závitem 1". Tím je umožněno podle volby připojení k vytápěcímu systému buď s těsněním v závitu nebo s plochým těsněním. Není-li předpokládáno žádné ohřívání teplé užitkové vody tepelným čerpadlem, pak je třeba výstup teplé užitkové vody natrvalo utěsnit přiloženou těsnící zátkou. Dříve než dojde k připojení tepelného čerpadla na straně topné vody, je třeba otopnou soustavu důkladně propláchnout, aby se odstranily případné nečistoty a zajistil bezporuchový provoz tepelného čerpadla. U zařízení s uzavíratelným průtokem topné vody, použitím ručních nebo termostatických ventilů u otopných těles, je instalován přepouštěcí ventil. Ten zajišťuje minimální průtok topné vody tepelným čerpadlem a zabraňuje poruchám. Výkonové napájení a řídící napětí se přivádějí předmontovanými vedeními (zatížení: -žilové, řízení: - žilové). Pro výkonové napájení je třeba počítat s všepólovým odpojením s minimální vzdáleností otevřených kontaktů mm (např. blokovací stykač rozvodného podniku, výkonový stykač), jakož i -pólovým pojistkovým automatem se společným odpojováním všech vnějších vodičů (vypínací proud viz informace o přístroji). Při připojování výkonového napájení je třeba dodržet pravotočivé pravidlo L1 (1); L2 (2); L (). (1, 2, ) jsou čísla žil napájecího výkonového kabelu. Dbát na pravotočivé pravidlo: Provoz s chybným směrem otáčení kompresoru může vést k poruchám kompresoru. Řídící napětí musí být zajištěno 10 A. Podrobné informace jsou uvedeny v příloze Schéma zapojení. Po ukončení uvedené instalace na straně vytápění je třeba vytápěcí zařízení naplnit, odvzdušnit a provést tlakovou zkoušku. Integrovaná expanzní nádoba má objem 2 litrů. Tento objem je vhodný pro budovy s vytápěnou obytnou plochou maximálně do 200 m 2. 7

8 UVÁDĚNÍ DO PROVOZU 7 UVÁDĚNÍ DO PROVOZU 7.1 Všeobecné pokyny Pro zajištění řádného uvedení do provozu by mělo být jeho provedení zajištěno firmou autorizovanou výrobcem pro službu zákazníkům. Jen tak bude zajištěna záruka. 7.2 Příprava Před uvedením do provozu je třeba zkontrolovat tyto body: - Všechny přípojky tepelného čerpadla musí být namontovány tak,jak je uvedeno v kap.6. - V otopném okruhu musí být otevřena všechna šoupátka, která by mohla omezit správný průtok topné vody. - Sání a výfuk vzduchu musí být volné. - Směr otáčení ventilátoru musí odpovídat směru šipky. - Regulátor tepelného čerpadla musí být naladěn na vytápěcí zařízení podle svého návodu. - Musí být zajištěn odvod kondenzátu. - Musí být zajištěn odvod z přepouštěcího ventilu topné vody. - Odvzdušnění vytápěcího zařízení. Je třeba zajistit, aby všechny otopné okruhy byly otevřené, oběhové čerpadlo vytápění musí být v provozu (stupeň III). Regulátor tepelného čerpadla je třeba uvést pod napětí. Zvolit druh provozu druhý zdroj tepla, odvzdušnit systém na nejvyšším místě, případně doplnit vodu (udržet minimální statický tlak). 7. Způsob provádění uvedení do provozu Uvedení tepelného čerpadla do provozu se provádí pomocí regulátoru tepelného čerpadla. Nastavení musí být provedena podle jeho návodu. Výkonový stupeň oběhového čerpadla je třeba nastavit podle vytápěcího zařízení. Poruchy během provozu jsou rovněž indikovány na regulátoru tepelného čerpadla a mohou být odstraněny tak, jak je popsáno v návodu k použití regulátoru tepelného čerpadla. Při venkovních teplotách nižších než 10 C a teplotách topné vody nižších než 16 C je třeba ohřát akumulační zásobník druhým zdrojem tepla na nejméně 0 C. Pro realizaci uvedení do provozu bez poruch je třeba dodržet tento postup: a) Uzavřít veškeré vytápěcí okruhy. b) Zcela otevřít přepouštěcí ventil. c) Na regulátoru zvolit jako druh provozu automatický. d) Počkat, až akumulační zásobník dosáhne teploty 25-0 C. e) Potom se opět pomalu postupně otevřou šoupátka vytápěcích okruhů a to tak, že se průtok topné vody v příslušném vytápěcím okruhu jeho pozvolným otevíráním stále zvyšuje. Teplota topné vody v akumulačním zásobníku přitom nesmí klesnout pod 25 C, aby bylo vždy možné odtávání tepelného čerpadla. f) Když jsou všechny vytápěcí okruhy plně otevřeny a v akumulačním zásobníku se udržuje teplota topné vody asi 25 C, je třeba nastavit na přepouštěcím ventilu a oběhovém čerpadle vytápění minimální objemové průtokové množství. g) Novostavby mají zvýšenou potřebu tepla v důsledku zvýšené potřeby energie pro vysoušení stavby. Tato zvýšená potřeba tepla může vést k tomu, že vytápěcí zařízení dimenzovaná bez rezervy nedosáhnou vždy požadované teploty v obytných prostorech. Proto se doporučuje v takových případech udržovat v prvním vytápěcím období v provozní pohotovosti druhý zdrojtepla. K tomu je třeba nastavit mezní teplotu na regulátoru tepelného čerpadla o 15 C výše. 8

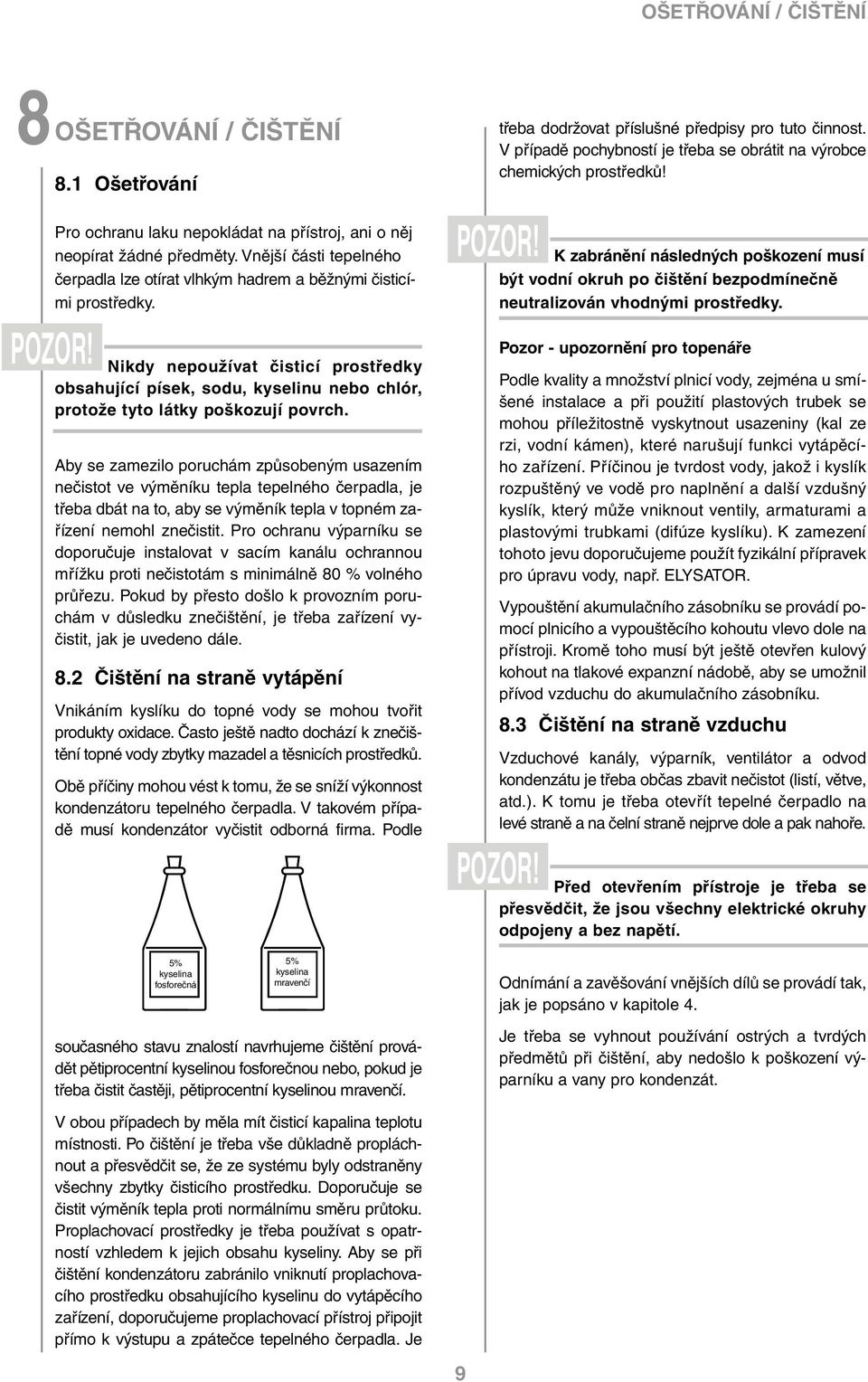

9 OŠETŘOVÁNÍ / ČIŠTĚNÍ 8 OŠETŘOVÁNÍ / ČIŠTĚNÍ 8.1 Ošetřování Pro ochranu laku nepokládat na přístroj, ani o něj neopírat žádné předměty. Vnější části tepelného čerpadla lze otírat vlhkým hadrem a běžnými čisticími prostředky. Nikdy nepoužívat čisticí prostředky obsahující písek, sodu, kyselinu nebo chlór, protože tyto látky poškozují povrch. Aby se zamezilo poruchám způsobeným usazením nečistot ve výměníku tepla tepelného čerpadla, je třeba dbát na to, aby se výměník tepla v topném zařízení nemohl znečistit. Pro ochranu výparníku se doporučuje instalovat v sacím kanálu ochrannou mřížku proti nečistotám s minimálně 80 % volného průřezu. Pokud by přesto došlo k provozním poruchám v důsledku znečištění, je třeba zařízení vyčistit, jak je uvedeno dále. 8.2 Čištění na straně vytápění Vnikáním kyslíku do topné vody se mohou tvořit produkty oxidace. Často ještě nadto dochází k znečištění topné vody zbytky mazadel a těsnicích prostředků. Obě příčiny mohou vést k tomu, že se sníží výkonnost kondenzátoru tepelného čerpadla. V takovém případě musí kondenzátor vyčistit odborná firma. Podle třeba dodržovat příslušné předpisy pro tuto činnost. V případě pochybností je třeba se obrátit na výrobce chemických prostředků! K zabránění následných poškození musí být vodní okruh po čištění bezpodmínečně neutralizován vhodnými prostředky. Pozor - upozornění pro topenáře Podle kvality a množství plnicí vody, zejména u smíšené instalace a při použití plastových trubek se mohou příležitostně vyskytnout usazeniny (kal ze rzi, vodní kámen), které narušují funkci vytápěcího zařízení. Příčinou je tvrdost vody, jakož i kyslík rozpuštěný ve vodě pro naplnění a další vzdušný kyslík, který může vniknout ventily, armaturami a plastovými trubkami (difúze kyslíku). K zamezení tohoto jevu doporučujeme použít fyzikální přípravek pro úpravu vody, např. ELYSATOR. Vypouštění akumulačního zásobníku se provádí pomocí plnicího a vypouštěcího kohoutu vlevo dole na přístroji. Kromě toho musí být ještě otevřen kulový kohout na tlakové expanzní nádobě, aby se umožnil přívod vzduchu do akumulačního zásobníku. 8. Čištění na straně vzduchu Vzduchové kanály, výparník, ventilátor a odvod kondenzátu je třeba občas zbavit nečistot (listí, větve, atd.). K tomu je třeba otevřít tepelné čerpadlo na levé straně a na čelní straně nejprve dole a pak nahoře. Před otevřením přístroje je třeba se přesvědčit, že jsou všechny elektrické okruhy odpojeny a bez napětí. 5% kyselina fosforečná 5% kyselina mravenčí Odnímání a zavěšování vnějších dílů se provádí tak, jak je popsáno v kapitole. současného stavu znalostí navrhujeme čištění provádět pětiprocentní kyselinou fosforečnou nebo, pokud je třeba čistit častěji, pětiprocentní kyselinou mravenčí. Je třeba se vyhnout používání ostrých a tvrdých předmětů při čištění, aby nedošlo k poškození výparníku a vany pro kondenzát. V obou případech by měla mít čisticí kapalina teplotu místnosti. Po čištění je třeba vše důkladně propláchnout a přesvědčit se, že ze systému byly odstraněny všechny zbytky čisticího prostředku. Doporučuje se čistit výměník tepla proti normálnímu směru průtoku. Proplachovací prostředky je třeba používat s opatrností vzhledem k jejich obsahu kyseliny. Aby se při čištění kondenzátoru zabránilo vniknutí proplachovacího prostředku obsahujícího kyselinu do vytápěcího zařízení, doporučujeme proplachovací přístroj připojit přímo k výstupu a zpátečce tepelného čerpadla. Je 9

10 PORUCHY / HLEDÁNÍ ZÁVAD ODSTAVENÍ Z PROVOZU 9 PORUCHY / HLEDÁNÍ ZÁVAD Toto tepelné čerpadlo je kvalitní výrobek a mělo by pracovat bez poruch a bez údržby. Vyskytne-li se někdy porucha, můžete ji ve většině případů odstranit snadno sami. Hledejte k tomu pomoc v tabulce Poruchy a hledání závad v Návodu k použití regulátoru. Poruchy je možné zjistit na regulátoru tepelného čerpadla. Pokud nebudete moci poruchu odstranit sami, obraťte se na příslušný zákaznický servis. Práce na tepelném čerpadle smí provádět jen oprávněný a odborný zákaznický servis. 10 ODSTAVENÍ Z PROVOZU 10.1 Letní odstavení z provozu Odstavení vytápění v létě se provede přepnutím regulátoru tepelného čerpadla na druh provozu "Léto" Poslední odstavení z provozu / likvidace Dříve než se odmontuje tepelné čerpadlo je třeba stroj odpojit od napětí elektrické sítě a uzavřít šoupátka. Je třeba podle platných norem dodržovat požadavky ochrany životního prostředí, týkající se zpětného získávání, opětovného použití a likvidace provozních látek a konstrukčních dílů. Přitom je třeba klást důraz zejména na odbornou likvidaci chladiva a chladicího oleje. 10

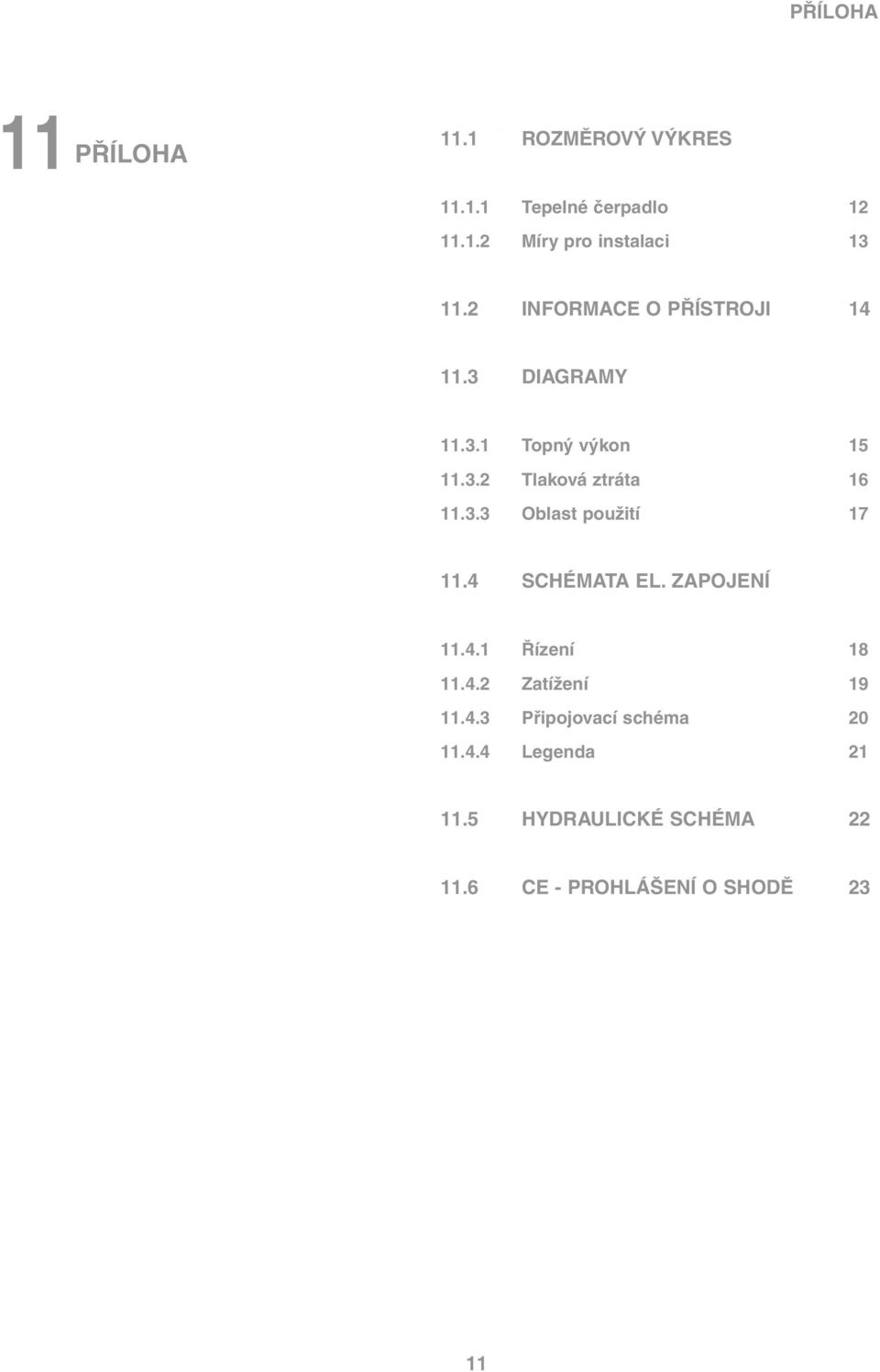

11 PŘÍLOHA 11 PŘÍLOHA 11.1 ROZMĚROVÝ VÝKRES Tepelné čerpadlo Míry pro instalaci INFORMACE O PŘÍSTROJI DIAGRAMY Topný výkon Tlaková ztráta Oblast použití SCHÉMATA EL. ZAPOJENÍ Řízení Zatížení Připojovací schéma Legenda HYDRAULICKÉ SCHÉMA CE - PROHLÁŠENÍ O SHODĚ 2 11

12 PŘÍLOHA 11.1 ROZMĚROVÝ VÝKRES Tepelné čerpadlo hadice pro odvod kondenzátu elektrické vodiče x vnitřní závit M 8x15 přípojky topné vody směr vzduchu strana obsluhy odvod kondenzátu vnitřní 22 mm přetlak vytápěcího okruhu vnitřní 19 mm elektrické vodiče vstup vody 1" vnitřní / vnější závit výstup topné vody 1" vnitřní / vnější závit plnicí a vypouštěcí kohout výstup vody ohřev teplé užitkové vody 1" vnitřní / vnější závit veškeré vodní přípojky včetně 500 mm hadice a dvojité vsuvky (obojí přiloženo) 12

13 PŘÍLOHA 11.1 ROZMĚROVÝ VÝKRES Míry pro instalaci 1. Těsnicí kroužek (přiložen k tepelnému čerpadlu) 2. Izolace stěny (ze strany stavby, tloušťka materiálu minimálně 10 mm) * Při vložení izolačního pásku pod tepelné čerpadlo musí být míra příslušně zvětšena směr vzduchu strana obsluhy 1

14 PŘÍLOHA 11.2 INFORMACE O PŘÍSTROJI Informace o přístroji 1 TYP A OBCHODNÍ OZNAČENÍ 2 KONSTRUKCE 2.1 Provedení 2.2 Stupeň el. krytí dle EN pro kompaktní přístroj, popř. topnou část 2. Místo instalace VÝKONOVÁ DATA.1 Mezní provozní teploty topná voda výstup/zpátečka ) C / C vzduch C.2 Rozpětí teploty topné vody při A2 / W5. Topný výkon/topný faktor při A-7 / W5 1) kw / - předběžná data při A2 / W5 1) kw / - při A2 / W50 1) kw / - při A7 / W5 1) kw / - při A10 / W5 1) kw / -. Hladina akust. výkonu přístroj / vně LWA db(a).5 Průtok topné vody při interním tlakovém rozdílu ) m /h / Pa.6 Průtok vzduchu m /h / Pa.7 Chladivo; celková hmotnost náplně typ / kg.8 Výkon elektrické topné tyče (2. zdroj tepla) kw ROZMĚRY, PŘÍPOJKY A HMOTNOST.1 Rozměry přístroje v x š x d cm.2 Přípojky přístroje pro vytápění palec. Hmotnost přepravní jednotky (jednotek) včetně obalu kg 5 ELEKTRICKÉ PŘIPOJENÍ 5.1 Jmenovité napětí; jištění V / A 5.2 Jmenovitý příkon 1) A2 W5 kw 5. Rozběhový proud při pozvolném rozběhu A 5. Jmenovitý proud A2 W5 / cos ϕ A / -- 6 ODPOVÍDÁ EVROPSKÝM BEZPEČNOSTNÍM PŘEDPISŮM 7 OSTATNÍ CHARAKTERISTIKY PROVEDENÍ 7.1 Odtávání způsob odtávání odtávací vana k dispozici 7.2 Topná voda v přístroji chráněna proti zamrznutí 7. Výkonové stupně 7. Regulátor interní / externí WPL 60 l kompaktní IP 21 vnitřní do 55 / od až +5 9,0 5,2 / 2, 6,9 /,0 8,0 /, 8, /,6 - / - 0,7 / / 20 R0A / 2,0 2,0 190 x 75 x 65 G 1" vnější / 16 2, 19,5,7 / 0,8 5) automatické reverzace oběhu ano (vyhřívaná) ano 2) 1 interní 1) Tyto údaje charakterizují velikost a výkonnost zařízení. Pro ekonomické a energetické úvahy je třeba přihlédnout k dalším veličinám, které mají vliv, zejména procesu odtávání, bivalentnímu bodu a regulaci. Přitom značí např.: A2 / W55: venkovní teplotu 2 C a výstupní teplotu topné vody 55 C. 2) Oběhové čerpadlo vytápění a regulátor tepelného čerpadla musí být vždy připraveny k provozu. ) viz diagram mezí použití ) Oběhové čerpadlo vytápění je integrováno. 5) viz CE - Prohlášení o shodě Technické změny vyhrazeny Stav:

15 PŘÍLOHA 11. DIAGRAMY Topný výkon 15 Topný výkon v kw (včetně odtávání) Výstupní teplota vody ve C Průtok topné vody 0,7 m /h Topný faktor při topném provozu (včetně odtávání) 5 50 Příkon v kw Vstupní teplota vzduchu ve C 15

16 PŘÍLOHA 11. DIAGRAMY Tlaková ztráta Tlaková ztráta v Pa Tlaková ztráta v kondenzátoru Tlaková ztráta kpa při jmenovitém průtoku topné vody 0,7 m /h ,2 0, 0,6 0,8 1 1,2 1, Průtok topné vody v m /h 16

17 PŘÍLOHA 11. DIAGRAMY 11.. Meze použití 70 Teplota vody ve C maximální teplota výstupní vody Oblast použití minimální teplota vratné vody Vstupní teplota vzduchu ve C 17

18 PŘÍLOHA 11. SCHÉMATA EL. ZAPOJENÍ Řízení NO8 C8 NC8 C9 NO9 NO10 NO11 C9 NO12 C12 NC12 NO1 C1 NC1 J15 J16 J17 J18 J12-C1 J1-NO J6 J7 J8 J12/NO1 J12/NO B6 B7 B8 GND ID9 ID10 ID11 ID12 IDC9 ID1H ID1 IDC1 ID1 ID1H HD ND Verd.1 Ven. 1 2 F5 P < 1 2 P > F K T > F6 K A1 A2 Y1 K1 A1 A2 A1(1) K2 A2(1) / /2. 5 /2.7 /2. / /2.7 /2.7 / Verdi. V1 C1 NO1 NO2 NO C1 C NO NO5 NO6 C C7 NO7 C7 N1 X2-G J9 J10 F2 (L) F-1 J12 K2-A1 J1 M (L) K-A1 F (L) J1 J1 J5-IDC1 J2 J J1-C7 J J1-NO5 J1-G J5 J1-G0 G G0 B1 B2 B GND +VDC B BC B5 BC5 VG VG0 Y1 Y2 Y Y ID1 ID2 ID ID ID5 ID6 ID7 ID8 IDC1 2VAC 0 VAC R2 R7 R9 X2 2VAC A1 SPR A2 A EVS Stö.-PUP Störung Motorsch. 0 VAC E 1 P > 2 X 2 VAC T1 F 20 VAC X1 PE M2/ F2 12 pol. 12 pol. N L F2 M E K 1 21 Síť 20 VAC - 50 Hz Pozor! J1 až J7 jakož i X2, X a X8 připojeny na 2 V Nesmí být připojeno žádné síťové napětí 18

19 PŘÍLOHA 11. SCHÉMATA EL. ZAPOJENÍ Zatížení K2 /1.8 M2 M F2/1.5 K1 /1.8 N R S T U V W M 1 2 M1 PE - rozdělovač L1 L2 L PE X1 Síť /PE 00VAC - 50 Hz 19

20 PŘÍLOHA 11. SCHÉMATA EL. ZAPOJENÍ 11.. Připojovací schéma xxxxx WUP 2 -PE -PE -PE -N X1 X1 -N X1 -N X1 -N X1 Verdi. MA MZ V1 C 1 N O 1 N O 2 N O C 1 C N O N O 5 N O 6 C J9 N1 J1 J10 J2 F-1 F2 (L) J12 K2-A1 J1 J J J5 F (L) G G 0 B 1 B 2 B G N D + V D C B B C B 5 B C 5 VG VG 0 Y1 Y2 Y Y ID1 ID2 ID ID ID5 ID6 ID7 R1 R2 X R R7 ( 10V - max. 10mA) L STF WWT SUP T< SWT T< 0-10VDC EVS Stö.-PUP SPR A X2 2VAC R5 X1 F 12 pol. 12 pol. T,0A L N PE L -PE -PE -N X1 -N F2 T,0A L ZUP THK-WW J1-G0 J1-G X1 L1 L2 L PE X5 C 7 N O 7 C 7 N O 8 C 8 N C 8 C 9 N O 9 N O 10 N O 11 C 9 J1 J15 J16 J6 J7 ID8 IDC1 B 6 B 7 B 8 G N D ID9 ID10 ID11 ID12 0 VAC HPN MAN MZN N O 1 2 C 12 N C 1 2 N O 1 C 1 N C 1 J17 J18 J8 IDC9 ID1H ID1 IDC1 ID1 ID1H Dálkové ovládání Směšovač - hlavní topný okruh Čidla : zpátečky (integrované), venkovní, topné vody nastavení měniče kmitočtu Čidlo protimrazové ochrany Termostat teplé užitkové vody Termostat bazénu R9 Blokovací jistič EVU (elektrorozvodný podnik) kontakt otevřen = WP zavřeno funkce 2. WE je volitelná 2. blokovací vstup kontakt otevřen - WP zavřeno Čidlo pro 2. topný okruh Pozor! J1 až J7 jakož i X2, X a X8 připojeny na 2 V Nesmí být připojeno žádné síťové napětí Síť 20 VAC - 50 Hz Směšovač - 2. topný okruh Síť L/PE 00 VAC - 50 Hz 20

21 PŘÍLOHA 11. SCHÉMATA EL. ZAPOJENÍ 11.. Legenda A1 A2 A E E F2 F F F5 F6 F2 J1 J2 a J J J8 J9 J10 J11 J12 až J18 K1 K2 K M1 M2 M N1 N R1 R2 R R5 R7 R9 T1 X1 X2 X X5 Y1 Při použití blokovacího stykače EVU odstranit drátěný můstek (můstek otevřen = EVU jistič = WP "VYPNUTO" Při použití 2. blokovacího vstupu odstranit drátěný můstek Drátěný můstek (vždy vložen; u tepelných čerpadel vzduch/voda není vstup použit) Presostat odtávání Přídavné vytápění - 2 kw Pojistka pro N1 - reléové výstupy na J12 a J1,0 Atr Pojistka pro N1 - reléové výstupy na J15 až J18,0 Atr Presostat vysokého tlaku Presostat nízkého tlaku Termostat horkého plynu Ochrana vinutí ventilátoru Napájení proudem - N1 (2V AC) Senzorové vstupy Analogové výstupy pro aktivaci relé (10V DC/10 ma max.) pro SUP a STF Signální vstupy a výstupy (20V AC) Bez funkce Zásuvka pro dálkové ovládání Bez funkce Reléové výstupy pro aktivaci komponent systému Jistič kompresoru Relé ventilátoru Relé přídavného vytápění Kompresor Ventilátor Oběhové čerpadlo vytápění Regulátor tepelného čerpadla Řízení pozvolného rozběhu kompresoru Čidlo venkovní teploty Čidlo zpátečky vytápění Čidlo teplé užitkové vody (alternativní k termostatu teplé užitkové vody) Čidlo pro 2. topný okruh Kódovací odpor 5,6 K Čidlo protimrazové ochrany topné vody Bezpečnostní oddělovací transformátor 20 / 2V AC-50 Hz/28 VA Svorkovnice: síť-řízení L/N/PE-20V AC-50 Hz; N a PE rozdělovač Svorkovnice: rozdělovač pro 2V AC Svorkovnice: rozdělovač pro DC-GND Svorkovnice: výkonové napájení L / PE 00V AC-50 Hz -cestný přepínací ventil Zkratky: EVS Blokovací vstup EVU HUP* Oběhové čerpadlo vytápění HPN* Oběhové čerpadlo vytápění pro 2. topný okruh SRP Přídavný blokovací vstup STF* Relé (10V DC/10 ma max.) pro dálkové hlášení poruchy SUP* Oběhové čerpadlo bazénu + relé (10V DC/10 ma max.) SWT* Termostat vody bazénu THK* Ponorné topné těleso - teplá užitková voda (TUV) WWT* Termostat teplé užitkové vody (TUV) (alternativní k R) WUP* Oběhové čerpadlo teplé užitkové vody (TUV) ZUP* Přídavné oběhové čerpadlo MA* MZ MAN* MZN Směšovač OTEVŘEN - 1. topný okruh Směšovač ZAVŘEN - 1. topný okruh Směšovač OTEVŘEN - 2. topný okruh Směšovač ZAVŘEN - 2. topný okruh * Konstrukční díly je třeba opatřit externě 21
