1 Stavební úpravy výrobních hal a snížení energetické náročnosti objektů společnosti K - Rent s. r. o. na pozemcích parc.č. 724/7, 724/51, 724/55 a 724/6 v k.ú. České Budějovice 6 TEXTOVÁ ČÁST A. Průvodní zpráva B. Souhrnná technická zpráva DOKUMENTACE PRO STAVEBNÍ POVOLENÍ GENERÁLNÍ PROJEKTANT ALFAPLAN s.r.o. Žižkova 12, České Budějovice IČ: INVESTOR K - Rent s.r.o., Klaricova 873/22, České Budějovice IČ: ZODPOVĚDNÝ PROJEKTANT Ing. Pavel Čurda Žižkova 12, České Budějovice Tel.: VYPRACOVAL Ing. Pavel Čurda, Ing. Jakub Čoudek Žižkova 12, České Budějovice Tel.: Datum Číslo zakázky Číslo přílohy Číslo kopie Říjen A, B

2 A. PRŮVODNÍ ZPRÁVA... 4 A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 1/21

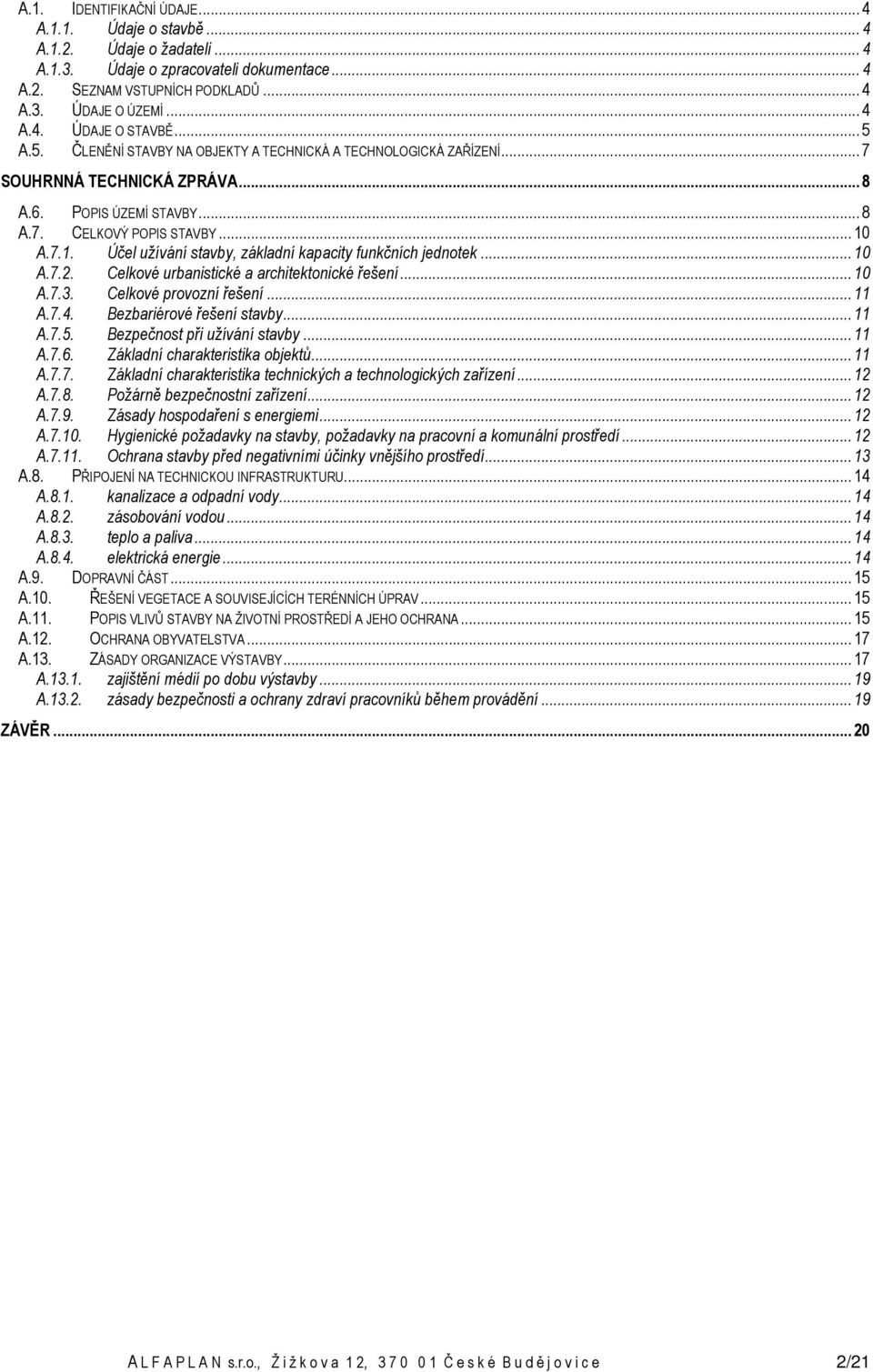

3 A.1. IDENTIFIKAČNÍ ÚDAJE... 4 A.1.1. Údaje o stavbě... 4 A.1.2. Údaje o žadateli... 4 A.1.3. Údaje o zpracovateli dokumentace... 4 A.2. SEZNAM VSTUPNÍCH PODKLADŮ... 4 A.3. ÚDAJE O ÚZEMÍ... 4 A.4. ÚDAJE O STAVBĚ... 5 A.5. ČLENĚNÍ STAVBY NA OBJEKTY A TECHNICKÁ A TECHNOLOGICKÁ ZAŘÍZENÍ... 7 SOUHRNNÁ TECHNICKÁ ZPRÁVA... 8 A.6. POPIS ÚZEMÍ STAVBY... 8 A.7. CELKOVÝ POPIS STAVBY A.7.1. Účel užívání stavby, základní kapacity funkčních jednotek A.7.2. Celkové urbanistické a architektonické řešení A.7.3. Celkové provozní řešení A.7.4. Bezbariérové řešení stavby A.7.5. Bezpečnost při užívání stavby A.7.6. Základní charakteristika objektů A.7.7. Základní charakteristika technických a technologických zařízení A.7.8. Požárně bezpečnostní zařízení A.7.9. Zásady hospodaření s energiemi A Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí A Ochrana stavby před negativními účinky vnějšího prostředí A.8. PŘIPOJENÍ NA TECHNICKOU INFRASTRUKTURU A.8.1. kanalizace a odpadní vody A.8.2. zásobování vodou A.8.3. teplo a paliva A.8.4. elektrická energie A.9. DOPRAVNÍ ČÁST A.10. ŘEŠENÍ VEGETACE A SOUVISEJÍCÍCH TERÉNNÍCH ÚPRAV A.11. POPIS VLIVŮ STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A JEHO OCHRANA A.12. OCHRANA OBYVATELSTVA A.13. ZÁSADY ORGANIZACE VÝSTAVBY A zajištění médií po dobu výstavby A zásady bezpečnosti a ochrany zdraví pracovníků během provádění ZÁVĚR A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 2/21

4 A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 3/21

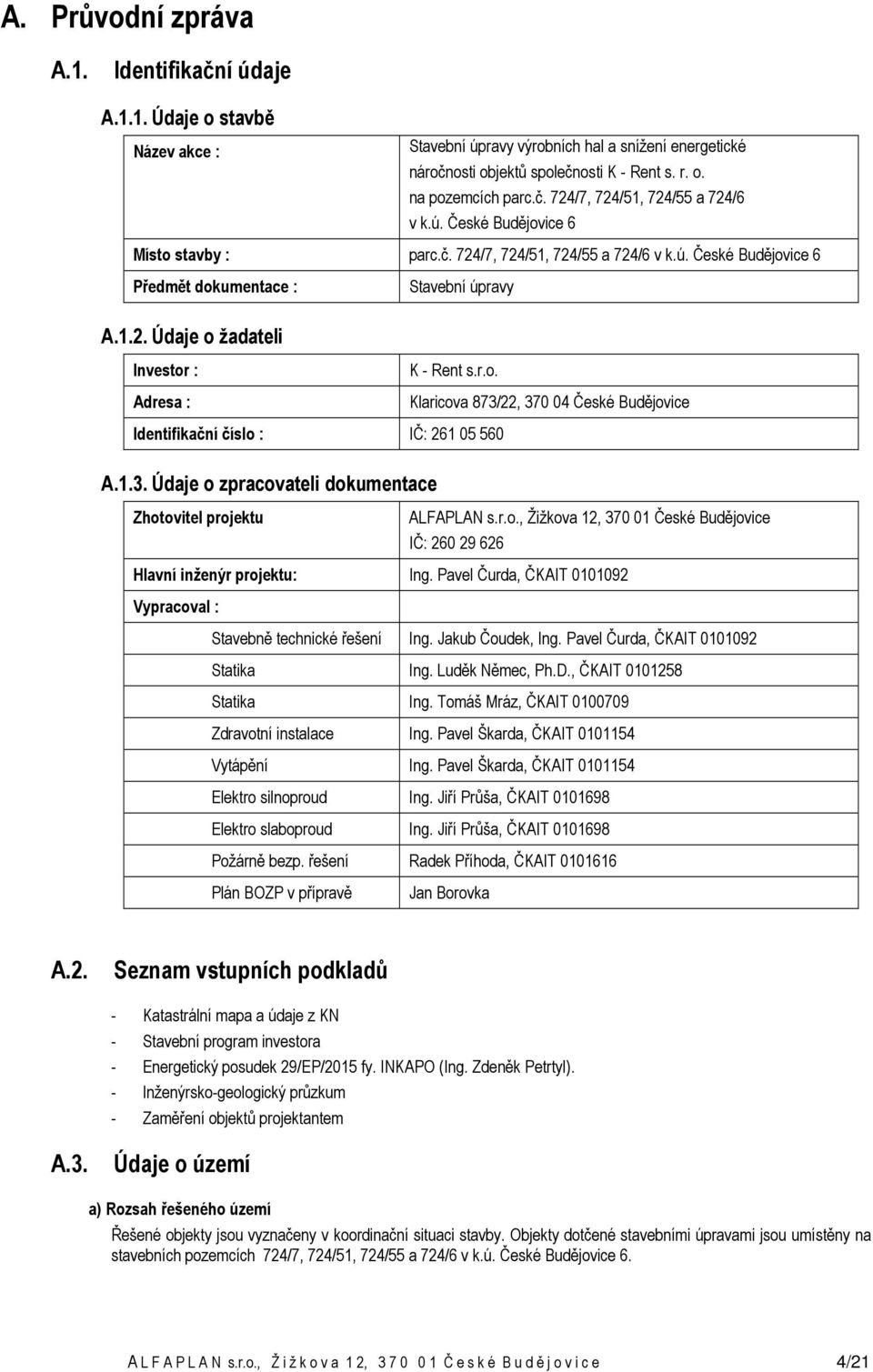

5 A. Průvodní zpráva A.1. Identifikační údaje A.1.1. Údaje o stavbě Název akce : Stavební úpravy výrobních hal a snížení energetické náročnosti objektů společnosti K - Rent s. r. o. na pozemcích parc.č. 724/7, 724/51, 724/55 a 724/6 v k.ú. České Budějovice 6 Místo stavby : parc.č. 724/7, 724/51, 724/55 a 724/6 v k.ú. České Budějovice 6 Předmět dokumentace : Stavební úpravy A.1.2. Údaje o žadateli Investor : Adresa : K - Rent s.r.o. Klaricova 873/22, České Budějovice Identifikační číslo : IČ: A.1.3. Údaje o zpracovateli dokumentace Zhotovitel projektu ALFAPLAN s.r.o., Žižkova 12, České Budějovice IČ: Hlavní inženýr projektu: Ing. Pavel Čurda, ČKAIT Vypracoval : Stavebně technické řešení Ing. Jakub Čoudek, Ing. Pavel Čurda, ČKAIT Statika Ing. Luděk Němec, Ph.D., ČKAIT Statika Ing. Tomáš Mráz, ČKAIT Zdravotní instalace Ing. Pavel Škarda, ČKAIT Vytápění Ing. Pavel Škarda, ČKAIT Elektro silnoproud Ing. Jiří Průša, ČKAIT Elektro slaboproud Ing. Jiří Průša, ČKAIT Požárně bezp. řešení Radek Příhoda, ČKAIT Plán BOZP v přípravě Jan Borovka A.2. Seznam vstupních podkladů - Katastrální mapa a údaje z KN - Stavební program investora - Energetický posudek 29/EP/2015 fy. INKAPO (Ing. Zdeněk Petrtyl). - Inženýrsko-geologický průzkum - Zaměření objektů projektantem A.3. Údaje o území a) Rozsah řešeného území Řešené objekty jsou vyznačeny v koordinační situaci stavby. Objekty dotčené stavebními úpravami jsou umístěny na stavebních pozemcích 724/7, 724/51, 724/55 a 724/6 v k.ú. České Budějovice 6. A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 4/21

6 Stavebními úpravami - zateplením střešních konstrukcí (SO 01) jsou dotčeny objekty na pozemcích parc.č. 724/7, 724/51, 724/55 a 724/6 v k.ú. České Budějovice 6. Stavebními úpravami zvýšením světlosti části výrobní haly (SO 02) je dotčen objekt na pozemku parc.č. 724/6 v k.ú. České Budějovice 6. Pozemky se nacházejí v areálu fy. K-RENT s.r.o. v území stávající průmyslové zóny. V rozsahu areálu se nacházejí stávající vnitroareálové inženýrské sítě a stávající přípojky inženýrských sítí (viz. koordinační situace). Celý areál je oplocený. b) Dosavadní využití a zastavěnost území Stávající objekty dotčené stavebními úpravami jsou využívány pro potřeby fy. K-RENT. Jejich tvar, dispoziční řešení a prostorové uspořádání je v souladu s požadavky firmy. Stávající hlavní vstup a příjezdy do areálu jsou z komunikace z ul. Novohradská, která je po západní straně areálu. Stávající vstupy a vjezdy budou zachovány. Objekty dotčené stavebními úpravami v rozsahu zateplení střech jsou využívány především jako skladovací haly. Zateplení střech je navrženo v rozsahu stávajících střešních konstrukcí nad pozemky parc.č. 724/7, 724/51, 724/55 a části pozemku 724/6. Objekt, v jehož části bude zvyšována světlost, byl do nedávna užíván jako lakovna. V současné době je technologie lakovny odstraněna a prostor je volný, bez využití. Stavební úpravy jsou navrženy v rozsahu části půdorysu stávající haly lakovny na pozemku 724/6. Pozemky parc.č. 724/7, 724/51, 724/55 a 724/6 v k.ú. České Budějovice 6 jsou dle katastru nemovitostí vedeny jako zastavěná plocha a nádvoří. c) Údaje o ochraně území Stavba se nenachází v památkově chráněném území, záplavovém území, CHKO, atd. d) Údaje o odtokových poměrech V areálu výrobního závodu se nachází jednotná kanalizace, která je svedena stávající přípojkou do stávajícího veřejného řadu kanalizace vedeného v ul. Novohradská. Navrhovanými stavebními úpravami nedojde ke změně odtokových poměrů. e) Údaje o souladu s územně plánovací dokumentací Město České Budějovice má platný a schválený územní plán sídelního útvaru. Výrobní areál s objekty dotčenými stavebními úpravami se nachází dle územního plánu v území pracovních aktivit s danou mírou územní regulace. Stavební úpravy a stavba je navržena v souladu s platným územním plánem. f) Údaje o dodržení obecných požadavků na využití území Navrhovaná stavba je navržena v souladu s vyhláškou č.501/2006 O obecných požadavcích na využívání území v platném znění. g) Údaje o splnění požadavků dotčených orgánů Projektová dokumentace je zpracována v souladu se závaznou legislativou. Podkladem pro zpracování PD jsou vyjádření, souhlasy a rozhodnutí dotčených orgánů státní správy a správců sítí, které byly průběžně zapracovávány do projektové dokumentace. Tyto doklady jsou přílohou dokumentace, viz. Dokladová část projektu. h) Seznam výjimek a úlevových řešení Pro stavbu nebylo potřeba řešit žádné výjimky. i) Seznam souvisejících a podmiňujících investic V současné době není známa podmiňující investice, ani stavba, se kterou by bylo nutné časově koordinovat navazující práce. Příjezdy ke staveništi jsou po stávající vyhovující místní komunikaci. j) Seznam pozemků a staveb dotčených umístněním a prováděním stavby - stávající objekty : 724/6 1297m 2 zastavěná plocha a nádvoří LV č /7 17m 2 zastavěná plocha a nádvoří LV č /51 746m 2 zastavěná plocha a nádvoří LV č /55 857m 2 zastavěná plocha a nádvoří LV č.4192 Vše v k.ú. České Budějovice 6 (622346). Vše vlastník K-RENT s.r.o., Klaricova 873/22, České Budějovice. A.4. Údaje o stavbě a) Charakter stavby A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 5/21

7 Jedná se o stavební úpravy výrobních hal v areálu fy. K-RENT s.r.o. b) Účel užívání stavby Objekty dotčené stavebními úpravami zateplení střešních konstrukcí (SO 01) slouží především jako skladovací haly. Objekt, v jehož části bude zvyšována světlost (SO 02), byl do nedávna užíván jako lakovna. V současné době je tato část objektu prázdná, bez využití. c) Trvalá nebo dočasná stavba Jedná se o stavbu trvalou. d) Údaje o ochraně stavby podle jiných právních předpisů Stavba není kulturní památkou a nejsou známy jiné skutečnosti, ze kterých vyplývá nutnost ochrany stavby. e) Údaje o dodržení technických požadavků na stavby a bezbariérového užívání stavby Navrhovaná stavba je navržena v souladu s vyhláškou č.268/2009 Sb. O technických požadavcích na stavby v platném znění. Z hlediska navrhovaných stavebních úprav souvisejících se zateplením střech (SO 01) a z hlediska navrhovaného provozu v objektu dotčeného zvýšením světlosti (SO 02) není nutné uvažovat s požadavky vyhlášky č.398/2009 Sb. O obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. f) Údaje o splnění požadavků dotčených orgánů Projektová dokumentace byla zpracována v souladu se závaznou legislativou. Podkladem pro zpracování PD jsou vyjádření, souhlasy a rozhodnutí dotčených orgánů státní správy a správců sítí, které byly průběžně zapracovávány do projektové dokumentace. Tyto doklady jsou přílohou projektové dokumentace, viz. Dokladová část projektu. g) Seznam výjimek a úlevových řešení Pro stavbu nebylo potřeba řešit žádné výjimky. h) Navrhované kapacity stavby SO 01 Zateplení střech na parc.č. 724/7, 724/51, 724/55 a část 724/6 Jedná se o stavební úpravy stávajících skladovacích hal spočívající v zateplení stávajících střešních konstrukcí. Na stávající střešní konstrukce je dle energetického posudku navržena parozábrana a tepelná izolace v příslušných tloušťkách. Jako finální krytina jsou navrženy pásy z měkčeného PVC. Objekt na parc.č. 724/7 a 724/51 Zastavěná plocha: 768 m 2 Objekt na parc.č. 724/55 Zastavěná plocha: 848 m 2 Část objektu na parc.č. 724/6 Zastavěná plocha: 566 m 2 SO 02 Zvýšení světlosti části výrobní haly na parc.č. 724/6 Jedná se o stavební úpravy části stávající haly spočívající ve zvýšení světlosti stávající haly. Zvýšení je navrženo odstraněním stávající střešní konstrukce a do uvolněného prostoru bude vestavěna nová ocelová hala s jeřábovou dráhou. V nově vzniklém prostoru bude umístěna nová technologie lisu. Zastavěná plocha: 688,6 m 2 Obestavěný prostor: 6227 m 3 Užitná plocha 642,5 m 2 Počty zaměstnanců Předpokládá se jednosměnný provoz s celkovým počtem 10 zaměstnanců. Jednotlivé pozice zaměstnanců a zařazení v nich je v kompetenci vedení. i) Základní bilance stavby SO 01 Zateplení střech na parc.č. 724/7, 724/51, 724/55 a část 724/6 Stavební úpravy spočívající v zateplení stávajících střešních konstrukcí budou mít vliv na snížení energetické náročnosti budovy z hlediska vytápění dotčených objektů. A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 6/21

8 SO 02 Zvýšení světlosti části výrobní haly na parc.č. 724/6 Celková roční spotřeba energií : Elektro Spotřeba tepla pro vytápění 295 MWh / rok 118 MWh / rok j) Základní předpoklady výstavby Předpokládané zahájení stavby 11 / 2015 Předpokládané dokončení stavby 06 / 2016 Lhůta výstavby 7 měsíců Stavba bude prováděna ve dvou etapách dle členění stavebních objektů SO 01 a SO 02. k) Orientační náklad stavby Náklady stavby jsou předmětem dohody investora a zhotovitele stavby, které budou stanoveny na základě výběrového řízení, jež vyvolá zadavatel. Orientační náklady objektu SO 01 stavebních úprav a nástavby stanovené dle THU jsou tis.kč. Orientační náklady objektu SO 02 stanovené dle THU jsou tis.kč. Základní ekonomický údaj pro výstavbu byl stanoven poměrně pomocí THU. A.5. Členění stavby na objekty a technická a technologická zařízení SO 01 Zateplení střech na parc.č. 724/7, 724/51, 724/55 a část 724/6 SO 02 Zvýšení světlosti části výrobní haly na parc.č. 724/6 A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 7/21

9 Souhrnná technická zpráva A.6. Popis území stavby a) Charakteristika stavebního pozemku Pozemky dotčené stavebními úpravami se nacházejí v areálu fy. K-RENT s.r.o. v území stávající průmyslové zóny. Areál je umístěn mezi komunikací v ul. Novohradská ze západní strany a nákladovým nádražím po východní straně areálu. Ze severní strany se nachází výrobní areál fy. TESLA a z jižní strany je benzínová pumpa. Objekty dotčené stavebními úpravami jsou umístěny uprostřed stávajícího areálu fy. K-RENT. Jejich tvar, dispoziční řešení a prostorové uspořádání je v souladu s požadavky firmy. Řešené objekty jsou vyznačeny v koordinační situaci stavby. Objekty dotčené stavebními úpravami jsou umístěny na stavebních pozemcích 724/7, 724/51, 724/55 a 724/6 v k.ú. České Budějovice 6. Stavebními úpravami - zateplením střešních konstrukcí (SO 01) jsou dotčeny objekty na pozemcích parc.č. 724/7, 724/51, 724/55 a 724/6 v k.ú. České Budějovice 6. Objekty dotčené stavebními úpravami v rozsahu zateplení střech jsou využívány především jako skladovací haly. Stavebními úpravami zvýšením světlosti části výrobní haly (SO 02) je dotčen objekt na pozemku parc.č. 724/6 v k.ú. České Budějovice 6. Objekt, v jehož části bude zvyšována světlost, byl do nedávna užíván jako lakovna. V současné době je technologie lakovny odstraněna a prostor je volný, bez využití. V rozsahu areálu se nacházejí stávající vnitroareálové inženýrské sítě a stávající přípojky inženýrských sítí (viz. koordinační situace). Stavebními úpravami nebude proveden zásah do stávajících přípojek. Celý areál je oplocený. Stávající hlavní vstup a příjezdy do areálu jsou z komunikace z ul. Novohradská, která je po západní straně areálu. Stávající vstupy a vjezdy budou zachovány. Pozemky parc.č. 724/7, 724/51, 724/55 a 724/6 v k.ú. České Budějovice 6 jsou dle katastru nemovitostí vedeny jako zastavěná plocha a nádvoří. b) Výčet a závěry provedených průzkumů a rozborů V rámci přípravných prací dosud bylo provedeno zaměření objektů dotčených stavebními úpravami. Byly provedeny dvě sondy stávajících základových konstrukcí haly na pozemku par.č. 724/6 (srpen 2015). Inženýrskogeologický průzkum byl proveden v rozsahu nově provedené haly na pozemku parc.č. 724/51 (květen/2000). Vzhledem k charakteru stavebních úprav a uvažovanému provozu není nutné provádět radonový průzkum základové půdy. c) Stávající ochranná a bezpečnostní pásma V rozsahu stavebních úprav dotčených objektů nejsou dotčena žádná ochranná a bezpečnostní pásma. d) Poloha vzhledem k záplavovému, poddolovanému území a pod. Stavba se nenachází v záplavovém území, ani poddolovaném území. e) Vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Před započetím stavby není nutné provést ochranu stávající zeleně. Při hloubení výkopů a provádění základových konstrukcí nesmějí mechanismy ohrozit stávající podzemní vedení a je nutno dodržet příslušná ČSN při práci v ochranném pásmu vedení inženýrských sítí. Při hloubení výkopů pro základ lisu bude realizováno pažení výkopové jámy. Stávající komunikaci, obruby a podzemní vedení zabezpečit pro průjezd případné těžké techniky tak, aby nedošlo k jejich poškození. Odtokové poměry v území a vliv na okolní pozemky se realizací stavebních úprav nezmění. f) Požadavky na asanace, demolice, kácení dřevin Příprava pro výstavbu: a) Uvolnění pozemků a objektů Uvolnění pozemků není nutné, stávající objekt, ve kterém bude zvyšována světlost, je volný. b) Demolice, bourací práce V prostoru objektu dotčeného zvyšováním světlosti budou ubourány stávající nosné konstrukce (stěny, střešní konstrukce), které by byly v kolizi s nově navrženými konstrukcemi. c) Likvidace porostů Před realizací není nutné provést kácení vzrostlých stromů. d) Přeložky inženýrských sítí, dopravních tras a vodních toků Přeložky veřejných inženýrských sítí nejsou nutné. A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 8/21

10 V rozsahu stavebních úprav objektu dotčeného zvýšením světlosti, budou přeloženy stávající vnitroareálové inženýrské sítě. g) Požadavky na zábory zemědělského půdního fondu, nebo pozemků pro funkci lesa Zábory ZPF : Pozemky pod stávajícími objekty dotčenými stavebními úpravami není nutné vyjímat ze ZPF. h) Územně technické podmínky napojení na stávající dopravní a technickou infrastrukturu Výrobní areál fy. K-RENT je napojen stávajícími přípojkami na veřejné řady inženýrských sítí jednotná kanalizace, vodovod, podzemního vedení NN, plynovod a teplovodní potrubí. Navrhovanými stavebními úpravami nebude prováděn zásah do stávajících přípojek a přípojky zůstanou zachovány beze změn. Kanalizace : Z hlediska navrhovaných stavebních úprav objektů SO 01 a SO 02 je řešena likvidace dešťových vod. Stavebními úpravami nedojde ke změně způsobu likvidace dešťových vod a bude zachováno stávající řešení. Splaškové kanalizace se v rozsahu stavebních úprav neřeší. Areál je napojen jednotnou kanalizací na veřejný řad kanalizace vedený v komunikaci v ul. Novohradská. Napojení zůstává stávající, projektem se neposuzuje ani nemění. Vodovod : V rozsahu stavebních úprav SO 02 dojde k přeložce stávajícího potrubí v rámci nové dispozice. Jedná se vnitroareálový rozvod vodovodu. Dimenze budou zachovány. Plynovod : V rozsahu stavebních úprav SO 02 dojde k přeložce stávajícího potrubí v rámci nové dispozice. Jedná se vnitroareálový rozvod plynovodu. Dimenze budou zachovány. Vytápění : V rozsahu stavebních úprav SO 02 je řešeno vytápění objektu a přeložky stávajících rozvodů. Způsob přípravy tepla se nemění a je řešeno ve stávající výměníkové stanici. Zdrojem tepla na vytápění haly bude stávající rozdělovač se sběračem. Vytápění je navrženo teplovzdušnými jednotkami Sahara. Hlavní přívod pro rozdělovač se sběračem je v současné době vedeno v kanálku v podlaze. Rozvody topení pro stávající užívané zařízení bude přeloženo a bude použito potrubí stávající dimenze. Stlačený vzduch : V rozsahu stavebních úprav SO 02 dojde k přeložce stávajícího potrubí v rámci nové dispozice. Jedná se vnitroareálový rozvod stlačeného vzduchu. Dimenze budou zachovány. Potrubí stlačeného vzduchu bude dále rozvedeno po hale, kde budou na potrubí vysazeny odbočky. Rozvody a zásobování elektrickou energií : V rozsahu SO 01 je řešena nová soustava hromosvodu. V rozsahu stavebních úprav SO 02 je řešena elektroinstalace, uzemnění a ochrana objektu před bleskem a napojení technologie lisování. Základní technické údaje: Provozní napětí: 3NPE400/230V 50Hz Rozvodná soustava: TNC-S Stavební elektroinstalace bilance: Pi = 150 kw Ps = 90 kw Lis elektroinstalace bilance: Pi = 427 kw A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 9/21

11 Ps = 305 kw Dopravní řešení : Stávající hlavní vstup a příjezdy do areálu fy. K-RENT jsou z komunikace z ul. Novohradská, která je po západní straně areálu. Stávající vstupy a vjezdy budou zachovány a po provedení stavebních úprav nebudou změněny. i) Věcné a časové vazby, podmiňující, vyvolané a související investice V současné době není známa podmiňující investice, ani stavba, se kterou by bylo nutné časově koordinovat navazující práce. Příjezdy ke staveništi jsou po stávající vyhovující místní komunikaci. A.7. Celkový popis stavby A.7.1. Účel užívání stavby, základní kapacity funkčních jednotek Objekty dotčené stavebními úpravami jsou umístěny uprostřed stávajícího areálu fy. K-RENT. Jejich tvar, dispoziční řešení a prostorové uspořádání, je v souladu s požadavky firmy. Stavebními úpravami - zateplením střešních konstrukcí (SO 01) jsou dotčeny objekty na pozemcích parc.č. 724/7, 724/51, 724/55 a 724/6 v k.ú. České Budějovice 6. Objekty dotčené stavebními úpravami v rozsahu zateplení střech jsou využívány především jako skladovací haly. Stavebními úpravami zvýšením světlosti části výrobní haly (SO 02) je dotčen objekt na pozemku parc.č. 724/6 v k.ú. České Budějovice 6. Objekt, v jehož části bude zvyšována světlost, byl do nedávna užíván jako lakovna. V současné době je technologie lakovny zdemontována a prostor je volný, bez využití. SO 01 Zateplení střech na parc.č. 724/7, 724/51, 724/55 a část 724/6 Objekt na parc.č. 724/7 a 724/51 Zastavěná plocha: 768 m 2 Objekt na parc.č. 724/55 Zastavěná plocha: 848 m 2 Část objektu na parc.č. 724/6 Zastavěná plocha: 566 m 2 SO 02 Zvýšení světlosti části výrobní haly na parc.č. 724/6 Zastavěná plocha: 688,6 m 2 Obestavěný prostor: 6227 m 3 Užitná plocha 642,5 m 2 Počty zaměstnanců : Předpokládá se jednosměnný provoz s celkovým počtem 10 zaměstnanců. Jednotlivé pozice zaměstnanců a zařazení v nich je v kompetenci vedení. A.7.2. Celkové urbanistické a architektonické řešení Urbanistické řešení a architektonické řešení: Město České Budějovice má platný a schválený územní plán sídelního útvaru. Výrobní areál s objekty dotčenými stavebními úpravami se nachází dle územního plánu v území pracovních aktivit s danou mírou územní regulace. Stavební úpravy a stavba je navržena v souladu s platným územním plánem. Z hlediska stavebních úprav v rozsahu objektu SO 01 jsou stávající objekty dotčené stavebními úpravami zateplením střešních konstrukcí využívány pro potřeby fy. K-RENT. Jejich tvar, dispoziční řešení a prostorové uspořádání, je v souladu s požadavky firmy. Z hlediska urbanistického se areál nachází v zastavěném území stávající průmyslové zóny. A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 10/21

12 Navrhované stavební úpravy nemají žádný vliv na tvar a členění stávajících objektů a v žádném případě nepřesáhnou výškově sousední stávající objekty areálu. Z hlediska architektury budou změny patrné pouze z pohledu shora, protože budou zaměněny stávající finální krytiny z profilovaného plechu za pásy z měkčeného PVC. Půdorysně kopíruje stávající rozsah krytin. Stavební úpravy, související se zvýšením světlosti haly u SO 02, jsou v souladu s územním plánem. Navrhovaný provoz s technologií lisu rozšiřuje stávající výrobní kapacity firmy. Navrhovaný provoz je v souladu s územním plánem. Zvýšení objektu výrobní haly navazuje na stávající výrobní a skladovací haly jak provozně, tak objemově. Navržené zvýšení nepřesahuje svojí výškou stávající objekty výrobního areálu. Tvar navrhovaného objektu je podřízen funkci a plynule navazuje na sousední objekty. Půdorysně zvýšení haly kopíruje po svém obvodě nově navržené nosné ocelové konstrukce, které jsou půdorysně zapuštěny v dispozici haly. Zvýšení světlosti je podmíněno jednak technologií lisu a jednak požadavkem na umístění jeřábové dráhy. Dispoziční řešení: V rozsahu stavebních úprav objektu SO 01 není v rámci zateplení střešních konstrukcí řešena dispozice. Při návrhu stavebních úprav objektu SO 02 byl investorem definován požadavek na vnitřní prostor. Návrhem tak vznikl jeden volný prostor lisovny bez dalšího dispozičního dělení. Prostor je vymezen stávajícími obvodovými konstrukcemi a stávající střední dělící konstrukcí zhruba v polovině haly. Vjezd a vstup do prostoru lisovny je navržen vjezdovým otvorem ve východní stěně se sekčními vraty a vjezdovým otvorem ve střední dělící stěně ze západní strany, ve kterém jsou navržena dvoukřídlová vrata. Vnějším vjezdovým otvorem objekt navazuje na vnější vnitroareálovou dopravu, vnitřním vjezdovým otvorem objekt navazuje na vnitřní vnitroareálovou dopravu. A.7.3. Celkové provozní řešení Celkové provozní řešení objektu SO 02 je přizpůsobeno výrobním potřebám firmy. Konstrukční a technické řešení stavby je podřízeno funkčním požadavkům, ekonomice, estetice a bezpečnosti. Podrobnosti jsou popsány v technické zprávě stavebních objektů. A.7.4. Bezbariérové řešení stavby Z hlediska navrhovaných stavebních úprav souvisejících se zateplením střech a z hlediska navrhovaného provozu v objektu dotčeného zvýšením světlosti (SO 02) není nutné uvažovat s požadavky vyhlášky č.398/2009 Sb. O obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. A.7.5. Bezpečnost při užívání stavby V navrhovaném objektu SO 02 bude osazena technologie lisu. Před zahájením provozu bude provedeno zaškolení obsluhy. Při provozu je nutné dodržovat bezpečnostní pokyny výrobce a vitroareálové předpisy. Technologie lisu bude uvedena do provozu ve shodě s CE. Při údržbě je nutné dodržovat všeobecné bezpečnosti předpisy. A.7.6. Základní charakteristika objektů a) Stavební a konstrukční řešení SO 01 Zateplení střech na parc.č. 724/7, 724/51, 724/55 a část 724/6 Stávající skladby střešního pláště na všech dotčených objektech budou zachovány. Budou demontovány stávající hromosvody a odstraněno stávající oplechování atik a konstrukcí na střechách. Na stávající profilované plechy bude položena parozábrana z PE fólie a dle energetického auditu bude položena tepelná izolace v příslušných tloušťkách. Jako finální krytina jsou navrženy pásy z měkčeného PVC. Nově navrhované skladby střešních plášťů jsou řešeny jako jednoplášťové. Všechna oplechování a doplňky střešní krytiny jsou navrženy z poplastovaných plechů, případně z TiZn plechů. SO 02 Zvýšení světlosti části výrobní haly na parc.č. 724/6 Konstrukční a technické řešení stavby je podřízeno funkčním požadavkům, ekonomice, estetice a bezpečnosti. Stavební úpravy jsou navrženy v rozsahu části půdorysu stávající haly bývalé lakovny na pozemku 724/6. Uvolněný prostor je vymezen stávajícími zděnými obvodovými konstrukcemi, které budou od úrovně +5,250 odstraněny včetně nosné stropní konstrukce stávající haly. Stávající nosná ocelová konstrukce je ze systému HARD. Stávající nosné ocelové sloupy haly budou zachovány a horní hlavy budou spřaženy s železobetonovým věncem probíhajícím po obvodě zděných konstrukcí. V celém rozsahu bude odstraněna stávající podlahová konstrukce včetně podkladních vrstev. V uvolněném prostoru je navržena nová ocelová konstrukce haly s jeřábovou dráhou. Založení nové ocelové haly je navrženo na vrtaných pilotách ø 630 mm. Základ pod technologii lisu bude odseparován systémovými silentbloky, které jsou dodávkou technologie lisu. Hloubení základu pod technologii bude paženo z důvodů velké hloubky a sousedních základových konstrukcí. A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 11/21

13 Rozpon haly je navržen na 12,44m. Sloupy haly jsou dispozičně osazeny do půdorysu stávající haly. Osa sloupů je po délce haly od vnitřní hrany stěny odsazena o 930 mm. Po jižní a severní straně jsou stávající obvodové konstrukce nad úrovní věnce dozděny ke střešní konstrukci úžlabí z pórobetonových tvárnic. V západním štítu je obvodová konstrukce dozděna pórobetonovými tvarovkami od ztužujícího věnce ke stávající střešní konstrukci původní haly. Nad úžlabím sousedních střech z jižní a severní strany, nad stávající střešní konstrukcí po západní straně a nad ztužujícím věncem po východní straně budou na novou nosnou ocelovou konstrukci kotveny stěnové panely fasádního pláště s výplní z minerální vaty. Tloušťka panelů je navržena 100 mm. Zastřešení je navrženo položením trapézových plechů na nosné příčné vazby. Přes PE fólii bude položena tepelná izolace v tl. 220 mm a na ní přes separační vrstvu budou položeny pásy z měkčeného PVC. Pásy budou mechanicky kotveny do trapézového plechu. Ve vrcholu střechy je navržen prosvětlovací pásový světlík. c) Mechanická odolnost a stabilita V průběhu stavby budou používány pracovní postupy a technologie, které vycházejí z doporučených pracovních postupů a návrhů zpracovaných v prováděcích předpisech jednotlivých výrobců stavebních materiálů a na základě konzultace dodavatelské firmy a statika. Nosné konstrukce jsou posouzeny v samostatné části projektové dokumentace Konstrukční část, kde je doložen i statický výpočet. A.7.7. Základní charakteristika technických a technologických zařízení V navrhovaném objektu SO 02 bude osazena technologie lisu. Před zahájením provozu bude provedeno zaškolení obsluhy. Při provozu je nutné dodržovat bezpečnostní pokyny výrobce a vitroareálové předpisy. Technologie lisu bude uvedena do provozu ve shodě s CE. Při údržbě je nutné dodržovat všeobecné bezpečnosti předpisy. Vytápění nově navržené haly je teplovodní. Způsob přípravy tepla se nemění a je řešeno ve stávající výměníkové stanici. Zdrojem tepla na vytápění haly bude stávající rozdělovač se sběračem. Vytápění je navrženo teplovzdušnými jednotkami Sahara. A.7.8. Požárně bezpečnostní zařízení Viz samostatná příloha Požárně bezpečnostní řešení stavby A.7.9. Zásady hospodaření s energiemi Stavební úpravy objektů jsou řešeny na základě energetický posudku 29/EP/2015, který vypracovala fy. INKAPO, Ing. Zdeněk Petrtyl. SO 01 Zateplení střech na parc.č. 724/7, 724/51, 724/55 a část 724/6 Tepelná pohoda stávajících hal bude zvýšena přidáním tepelné izolace do skladby střešního pláště. SO 02 Zvýšení světlosti části výrobní haly na parc.č. 724/6 Tepelná pohoda v nově navrhované hale je dosažena novými stěnovými a střešními konstrukcemi s parametry vyhovujícím uvažovanému provozu a dostatečným vytápěním s požadovanou teplotou. A Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Vliv stavby na vnitřní pracovní a komunální prostředí: a) Osvětlení Pro objekt So 02 je řešeno dle ČSN EN stropními svítidly LED nebo zářivkovými, stmívaná soustava světelných senzorů, ovládání datové po sekcích. V prostoru haly instalováno nouzové únikové osvětlení osvětlení a protipanické osvětlení dle ČSN EN 1838, samostatnými svítidly s autonomním provozem 1 hodina. b) Větrání Nově navržená hala bude větrána přirozeně vjezdovými vraty, případně otvíravými segmenty v pásovém světlíku. Vzhledem k vnitřnímu objemu haly (6227 m3) a počtu pracovníků (10) není nutné halu nuceně provětrávat. Hygienický požadavek na násobnou výměnu vzduchu je dále zajištěn netěsnostmi obvodových konstrukcí a vnitřním provozem navazujícím na sousední provětrávané haly. c) Tepelná pohoda SO 01 Zateplení střech na parc.č. 724/7, 724/51, 724/55 a část 724/6 Tepelná pohoda stávajících hal bude zvýšena přidáním tepelné izolace do skladby střešního pláště. SO 02 Zvýšení světlosti části výrobní haly na parc.č. 724/6 A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 12/21

14 Tepelná pohoda v nově navrhované hale je dosažena novými stěnovými a střešními konstrukcemi s parametry vyhovujícím uvažovanému provozu a dostatečným vytápěním s požadovanou teplotou. d) Zásobování vodou, splaškové vody Zdrojem pitné vody pro stávající i nově navržený objekt je stávající veřejný vodovodní řad Li 300, který je stávající přípojkou již vyveden na vlastním pozemku investora. Potřeba požární vody se omezuje na vnitřní hydranty, pro venkovní odběrná místa je možno použít stávající venkovní hydranty. Veřejná kanalizace je v místě stavby dostupná. Stávající i nově navržený objekt jsou napojeny stávajícími přípojkami na veřejný řad dešťové a splaškové kanalizace. Vliv stavby na okolí během užívání stavby : a) Ovzduší Vzhledem k tomu, že vytápění areálu objektu je teplovodní, nevyskytují se žádné zdroje znečištění ovzduší. Otopná voda je připravována v objektové předávací stanici tepla. b) Voda, kanalizace Zásobování vodou celého areálu zůstane stávající. V rozsahu stavebních úprav SO 02 dojde k přeložce stávajícího potrubí v rámci nové dispozice. Jedná se vnitroareálový rozvod vodovodu. Dimenze budou zachovány. Z hlediska navrhovaných stavebních úprav objektů SO 01 a SO 02 je řešena likvidace dešťových vod. Stavebními úpravami nedojde ke změně způsobu likvidace dešťových vod a bude zachováno stávající řešení. Splaškové kanalizace se v rozsahu stavebních úprav neřeší. Areál je napojen jednotnou kanalizací na veřejný řad kanalizace vedený v komunikaci v ul. Novohradská. Napojení zůstává stávající, projektem se neposuzuje ani nemění. e) Hluk, vibrace Objekty dotčené stavebními úpravami se nacházejí v areálu fy. K-RENT s.r.o. v území stávající průmyslové zóny. Ve stávajících objektech, které nejsou předmětem stavebních úprav, se nacházejí technologie, které vytvářejí vibrace a hluk. V objektu SO 02 je osazena nová technologie lisu. Toto zařízení bude vytvářet vibrace a hluk. Vibrace budou tlumeny jednak dostatečnou hmotností základu, na kterém bude lis osazen a jednak antivibračními podložkami, které jsou součástí dodávky technologie lisu. Hluk vznikající z provozu lisu bude částečně utlumen vlastní technologií. V prostoru haly budou pracovníci používat ochranné prostředky proti vysoké hladině hluku na základě hygienického předpisu. Směrem do exteriéru je hluk tlumen obvodovými konstrukcemi haly. Nov osazená technologie bude splňovat požadavky ochrany lidského zdraví před hlukem a vibracemi, které jsou zakotvena v zákoně č. 258/2000 Sb., o ochraně veřejného zdraví, konkrétně v tohoto zákona. V návaznosti na tento zákon jsou pak limity pro hluk a vibrace podrobně stanoveny v nařízení vlády č. 148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací. Povinností provozovatele zdroje hluku a vibrací je pak podle citovaného zákona technicky či organizačně zajistit, aby jím provozované zařízení tyto limity splňovalo. f) Odpadové hospodářství Provoz objektů bude produkovat komunální odpad, který bude hlavním odpadem při provozu areálu. Pro likvidaci materiálu z výroby jsou určeny vnitřní předpisy podléhající hygienickým normám. Komunální odpad vznikající v areálu je již smluvně zajištěn, pravidelně odvážen a likvidován odbornou firmou dle standardu obce v rámci centrálního svozu komunálního odpadu. Kontejnery jsou umístěny v areálu firmy v dostupné vzdálenosti. A Ochrana stavby před negativními účinky vnějšího prostředí a) Ochrana proti pronikání radonu z podloží Vzhledem k charakteru stavebních úprav a uvažovanému provozu není nutné provádět radonový průzkum základové půdy. b) Ochrana před hlukem A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 13/21

15 V objektu SO 02 je osazena nová technologie lisu. Toto zařízení bude vytvářet vibrace a hluk. Vibrace budou tlumeny jednak dostatečnou hmotností základu, na kterém bude lis osazen a jednak antivibračními podložkami, které jsou součástí dodávky technologie lisu. c) Protipovodňová opatření Nebudou provedena navržena zvláštní opatření, objekt není umístěn v území ohroženém povodní, nebo záplavou. A.8. Připojení na technickou infrastrukturu Výrobní areál fy. K-RENT je napojen stávajícími přípojkami na veřejné řady inženýrských sítí jednotná kanalizace, vodovod, podzemního vedení NN, plynovod a teplovodní potrubí. Navrhovanými stavebními úpravami nebude prováděn zásah do stávajících přípojek a přípojky zůstanou zachovány beze změn. Způsob zásobování výrobního areálu z hlediska inženýrských sítí bude zachován. A.8.1. kanalizace a odpadní vody Z hlediska navrhovaných stavebních úprav objektů SO 01 a SO 02 je řešena likvidace dešťových vod. Stavebními úpravami nedojde ke změně způsobu likvidace dešťových vod a bude zachováno stávající řešení. Splaškové kanalizace se v rozsahu stavebních úprav neřeší. Areál je napojen jednotnou kanalizací na veřejný řad kanalizace vedený v komunikaci v ul. Novohradská. Napojení zůstává stávající, projektem se neposuzuje ani nemění. A.8.2. zásobování vodou Zásobování pitnou vodou Zásobování vodou celého areálu zůstane stávající. V rozsahu stavebních úprav SO 02 dojde k přeložce stávajícího potrubí v rámci nové dispozice. Jedná se vnitroareálový rozvod vodovodu. Dimenze budou zachovány. Zásobování požární vodou Zůstává stávající, projektem se neposuzuje ani nemění. Potřeba požární vody včetně množství a rozmístění hydrantů je stanovena zprávou požárního specialisty. Zdrojem požární vody je stávající vodovodní řad. A.8.3. teplo a paliva Zdroj tepelné energie: V rozsahu stavebních úprav SO 02 je řešeno vytápění objektu a přeložky stávajících rozvodů. Způsob přípravy tepla se nemění a je řešeno ve stávající výměníkové stanici. Zdrojem tepla na vytápění haly bude stávající rozdělovač se sběračem. Vytápění je navrženo teplovzdušnými jednotkami Sahara. Hlavní přívod pro rozdělovač se sběračem je v současné době vedeno v kanálku v podlaze. Rozvody topení pro stávající užívané zařízení bude přeloženo a bude použito potrubí stávající dimenze. Tepelný výkon byl stanoven pro vnější výpočtovou teplotu -15 C dle ČSN EN Vnitřní výpočtové teploty v jednotlivých místnostech byly navrženy dle výše uvedené normy. Tepelné ztráty budovy Jmenovitý výkon teplovzdušných jednotek Maximální výkon teplovzdušných jednotek 68,8 kw 63,0 kw 91,0 kw Spotřeba tepla pro vytápění cca 118 MWh/rok A.8.4. elektrická energie V rozsahu SO 01 je řešena nová soustava hromosvodu. V rozsahu stavebních úprav SO 02 je řešena elektroinstalace, uzemnění a ochrana objektu před bleskem a napojení technologie lisování. Základní technické údaje: Provozní napětí: 3NPE400/230V 50Hz Rozvodná soustava: TNC-S Stavební elektroinstalace bilance: Pi = 150 kw A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 14/21

16 Ps = 90 kw Lis elektroinstalace bilance: Pi = 427 kw Ps = 305 kw Roční předpokládaná spotřeba je 295 MWh/rok. A.9. Dopravní část a) Popis dopravního řešení Pozemky dotčené stavebními úpravami se nacházejí v areálu fy. K-Rent s.r.o. v území stávající průmyslové zóny. Areál je umístěn mezi komunikací v ul. Novohradská ze západní strany a nákladovým nádražím po východní straně areálu. Ze severní strany se nachází výrobní areál fy. TESLA a z jižní strany je benzínová pumpa. Objekty dotčené stavebními úpravami jsou umístěny uprostřed stávajícího areálu fy. K-Rent. Jejich tvar, dispoziční řešení a prostorové uspořádání je v souladu s požadavky firmy a nemají vliv na vnitroareálové komunikace. Stávající hlavní vstup a příjezdy do areálu fy. K - Rent jsou z komunikace z ul. Novohradská, která je po západní straně areálu. Stávající vstupy a vjezdy budou zachovány. b) Napojení území na stávající dopravní infrastrukturu Napojení na dopravní infrastrukturu je realizováno přes stávající vyhovující komunikaci v ulici Novohradská po západní straně areálu. Rozhledové poměry, samostatné sjezdy, zpevněné plochy vjezdů jsou stávající a již vyřešeny v souladu s ČSN , čl c) Doprava v klidu V rozsahu stavebních úprav objektů SO 01 a SO 02 se neřeší. Počet zaměstnanců zůstane stávající, z tohoto důvodu není nutné zvyšovat kapacitu odstavných stání. Bilance dopravy v klidu : V rozsahu stavebních úprav objektů SO 01 a SO 02 se neřeší. Počet zaměstnanců zůstane stávající, z tohoto důvodu není nutné zvyšovat kapacitu odstavných stání. d) Pěší a cyklistické stezky Stavba neobsahuje veřejné komunikace pro pěší a cyklistické stezky. A.10. Řešení vegetace a souvisejících terénních úprav Zeleň V rámci stavebních úprav objektů SO 01 a SO 02 se neřeší. Zemní práce, skládky, zemníky V prostoru nově navržené haly objektu SO 02 bude provedeno odstranění stávající konstrukce podlahy včetně podkladních vrstev. Založení nových ocelových konstrukcí haly je navrženo na vrtaných pilotách. V rozsahu nově navržené technologie lisu bude provedeno hloubení základových konstrukcí. Vytěžený materiál z výkopů základů bude odvezen na skládku. Místo skládky přebytečného materiálu dohodne stavebník s místním úřadem. V místě stavby nebude zřízena žádná trvalá skládka zeminy! A.11. Popis vlivů stavby na životní prostředí a jeho ochrana Stavba svým rozsahem nespadá pod povinné hodnocení dle zákona č. 100/2001 Sb. o posuzování vlivů staveb na životní prostředí. Stavba svým charakterem a provozem bude vykazovat následující vliv na životní prostředí: Vliv stavby na okolí během výstavby : a) Provádění stavby bude mít vliv na okolí jednak zvýšenou prašností, zvýšeným hlukem a omezeným pohybem po přilehlé komunikaci. Hlavními zdroji hluku a prašnosti bude pohyb nákladních automobilů dopravujících materiál na stavbu a odvážející vytěženou zeminu a odpady a dále činnost zemních strojů. Dodavatel během provádění stavby zajistí, aby při přenosu zeminy nedocházelo ke znečišťování přilehlých komunikací. Zvýšená prašnost bude eliminována v suchých obdobích kropením. A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 15/21

17 b) Odpady během stavby Hlavními odpady při provádění stavby budou: Katalogové číslo odpadu Název Likvidace Množství Kategorie Obalový papír Sběrné suroviny 0,7t O Plastové obaly Recyklace 0,4t O Nádoby ze žel.kovů od nátěr. hmot Řízená skládka 0,2t N Zbytky cihel a malty Řízená skládka 25,0t O Zbytky plechů, trubek a železa Sběrné suroviny 1,2t O Zbytkové dřevo ze stavby Řízená skládka 0,9t O Odpad kabelů Řízená skládka 0,2t O Výkopová zemina Řízená skládka 56,0t O Inertní betonová stavební suť a výkopová zemina bude dle možností použita jako vyrovnávací vrstva pod podkladní vrstvy konstrukcí. c) Dodavatelé stavby budou třídit jednotlivé druhy odpadů a separátně je skladovat, včetně jejich evidence a to jak vzniklých tak využitých či zneškodněných. Tato evidence bude předložena ke kolaudaci. d) Shora uvedené skutečnosti dle bodu c) budou zakotveny ve smlouvě o dílo s jednotlivými dodavateli stavby. Vliv stavby na okolí během užívání stavby : a) Ovzduší Vzhledem k tomu, že vytápění areálu objektu je teplovodní, nevyskytují se žádné zdroje znečištění ovzduší. Otopná voda je připravována v objektové předávací stanici tepla. b) Voda, kanalizace Zásobování vodou celého areálu zůstane stávající. V rozsahu stavebních úprav SO 02 dojde k přeložce stávajícího potrubí v rámci nové dispozice. Jedná se vnitroareálový rozvod vodovodu. Dimenze budou zachovány. Z hlediska navrhovaných stavebních úprav objektů SO 01 a SO 02 je řešena likvidace dešťových vod. Stavebními úpravami nedojde ke změně způsobu likvidace dešťových vod a bude zachováno stávající řešení. Splaškové kanalizace se v rozsahu stavebních úprav neřeší. Areál je napojen jednotnou kanalizací na veřejný řad kanalizace vedený v komunikaci v ul. Novohradská. Napojení zůstává stávající, projektem se neposuzuje ani nemění. e) Hluk, vibrace Objekty dotčené stavebními úpravami se nacházejí v areálu fy. K-RENT s.r.o. v území stávající průmyslové zóny. Ve stávajících objektech, které nejsou předmětem stavebních úprav, se nacházejí technologie, které vytvářejí vibrace a hluk. V objektu SO 02 je osazena nová technologie lisu. Toto zařízení bude vytvářet vibrace a hluk. Vibrace budou tlumeny jednak dostatečnou hmotností základu, na kterém bude lis osazen a jednak antivibračními podložkami, které jsou součástí dodávky technologie lisu. Hluk vznikající z provozu lisu bude částečně utlumen vlastní technologií. V prostoru haly budou pracovníci používat ochranné prostředky proti vysoké hladině hluku na základě hygienického předpisu. Směrem do exteriéru je hluk tlumen obvodovými konstrukcemi haly. Nov osazená technologie bude splňovat požadavky ochrany lidského zdraví před hlukem a vibracemi, které jsou zakotvena v zákoně č. 258/2000 Sb., o ochraně veřejného zdraví, konkrétně v tohoto zákona. V návaznosti na tento zákon jsou pak limity pro hluk a vibrace podrobně stanoveny v nařízení vlády č. 148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací. Povinností provozovatele zdroje hluku a vibrací je pak podle citovaného zákona technicky či organizačně zajistit, aby jím provozované zařízení tyto limity splňovalo. f) Odpadové hospodářství A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 16/21

18 Provoz objektů bude produkovat komunální odpad, který bude hlavním odpadem při provozu areálu. Pro likvidaci materiálu z výroby jsou určeny vnitřní předpisy podléhající hygienickým normám. Komunální odpad vznikající v areálu je již smluvně zajištěn, pravidelně odvážen a likvidován odbornou firmou dle standardu obce v rámci centrálního svozu komunálního odpadu. Kontejnery jsou umístěny v areálu firmy v dostupné vzdálenosti. A.12. Ochrana obyvatelstva Zajištění ochrany osob ukrytím v případě mimořádné události je řešeno v rámci stávajícího plánu IUCO, který je platný pro celou spádovou oblast této části. A.13. Zásady organizace výstavby Stavba bude realizována vyšším dodavatelem. Všechny uskutečněné dodávky budou realizovány formou subdodávek pro vyššího dodavatele stavby včetně zajištění zařízení staveniště. a) informace o rozsahu a stavu staveniště Staveniště, využívané pro zajištění výstavby, bude zahrnovat pouze vlastní pozemek, bez požadavků na dočasný zábor veřejného prostranství. Zábor veřejného prostranství na místní komunikaci nebude nutný, přípojky inženýrských sítí jsou stávající. Objekt staveniště je přístupný ze západní strany z komunikace v ulici Novohradská. Vjezd pro zásobování areálu bude po dobu výstavby využíván pro dopravu materiálu i stavebních strojů. Pokud dodavatel stavby poškodí stávající přístupovou komunikaci, uhradí na vlastní náklady po ukončení stavby její uvedení do původního stavu. Skládkové plochy budou výhradně na vlastní ploše pozemku. b) významné sítě technické infrastruktury Dopravně bude staveniště napojené na přilehlou komunikační infrastrukturu, a to pomocí stávajícího vjezdu do ulice Novohradská. Přístupová cesty jsou zpevněná a únosná, místní komunikace se živičným povrchem, stávající vjezd nemusí být upraven a zpevněn, je vyhovující. Stavbou užívané vnitro areálové i veřejné komunikace musí být čištěny a musí být zachována jejich průjezdnost. Parkování vozidel pro zásobování stavby je řešeno v rámci areálu firmy u staveniště. V rozsahu areálu stavby se nacházejí vnitroareálové trasy inženýrských sítí (jednotná kanalizace, vodovod, plynovod, teplovod, pozemní vedení NN a sdělovací kabely) a stávající přípojky inženýrských sítí (vodovod, jednotná kanalizace, teplovod a podzemní vedení NN). V přilehlé místní komunikaci jsou vedeny stávající inženýrské sítě jednotné kanalizace, veřejný vodovod, rozvody podzemního vedení VN a NN, sdělovací kabely, rozvody veřejného osvětlení a rozvody teplovodu. Veškeré známé inženýrské sítě předané jednotlivými správci jsou zakresleny v koordinační situaci. Stavební pozemek je oplocený. Před zahájením zemních prací je nutné ve smyslu ČSN provést vytýčení a řádné označení všech podzemních inženýrských sítí a zařízení a nutné provést veškerá bezpečnostní opatření dle platných ČSN jak v prostorách týkajících se rozvodů TZB a jejich přípojek, tak v prostoru vlastní stavby. c) napojení staveniště na inženýrské sítě Zásobování stavby vodou a elektrickou energií zajištěno ze stávajících vnitroareálových rozvodů ve stávajících objektech. WC na staveništi bude osazeno chemické, případně je možné využívat po dohodě s investorem sociální zařízení v objektu. Odběr elektrické energie pro potřeby stavby bude zajištěn ze stávajícího el. pilíře, na nějž bude napojen staveništní rozvaděč s měřením. Telefonické spojení stavby bude zajištěno mobilními telefony. d) úpravy z hlediska BOZ třetích osob, úpravy Prostor stavby bude zajištěn proti vstupu nepovolaných osob. V průběhu samotné výstavby budou učiněna taková bezpečnostní opatření (výstražné tabulky apod.), aby bylo zamezeno přístupu osob s omezenou schopností pohybu do prostoru staveniště. Při provádění stavebních prací musí být zajištěna bezpečnost osob pohybujících se v okolí stavby. Nejbližší okolí bude provizorně vymezeno výstražnou páskou apod. proti vstupu všech nepovolaných osob. e) uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů Na probíhající stavební práce bude upozorňovat viditelně umístěná výstražná tabulka. Průběhem stavby nesmí být zamezeno možnému protipožárnímu zásahu tzn. nebudou blokovány příjezdové komunikace a nástupní plochy. Prostory dotčené stavbou budou zajištěny proti vstupu všech nepovolaných osob. f) řešení zařízení staveniště včetně využití nových a stávajících objektů Zařízení staveniště poskytne zázemí pro techniky řídící výstavbu, plochu pro umístění stavebních mechanizmů a plochu pro uložení materiálů k zabudování s minimálním předzásobením. Pro zařízení staveniště bude sloužit stavební pozemek. A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 17/21

19 Situace ZOV, finální umístění zařízení staveniště a jeho řešení určí až konkrétní dodavatel, a to jak vzhledem k jeho materiálovému vybavení, tak k času, kdy se bude stavba provádět. Pro stavbu bude zajištěno: 1. Příjezd dopravní trasa je zajištěna z místní obslužné komunikace, stávajícím vjezdem a následně po vlastním pozemku v areálu výrobního závodu. 2. Oplocení oplocení nebo resp. uzavření pozemku je stávající. Oplocení odděluje prostor zařízení staveniště od veřejně přístupných ploch. Samotné staveniště bude znepřístupněno nepovolaným osobám zamknutím, nebo zajištěním dohledu, který bude kontrolovat vstup osob do areálu stavby. 3. Staveništní přípojky zásobování vodou: Zásobování stavby vodou bude zajištěno ze stávajícího objektu. - elektrická energie: Zásobování stavby elektrickou energií bude zajištěno ze stávajícího vnitroareálového rozvaděče po osazení staveništního rozvaděče. Telefonické spojení stavby bude zajištěno mobilními telefony. 4. Skladovací plochy v rámci předaného staveniště budou vymezeny nezbytné plochy pro přípravu stavebních prací. Skladovací plochy pro materiál budou pokud možno minimalizovány. Jejich umístění bude upřesněno investorem. 5. Provozní zařízení prostor pro kancelář koordinace stavby bude zajištěn v buňce na pozemku. Vzhledem k rozsahu stavebních prací bude WC a umývárna zajištěna v mobilní buňce. g) popis staveb zařízení staveniště vyžadujících ohlášení Stavby pro potřeby zařízení staveniště vyžadující ohlášení, nebudou zřizovány! h) stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví Bezpečnost a ochrana zdraví při práci a požární ochrana se při výstavbě bude řídit obecně závaznými předpisy v oblasti bezpečnosti a ochrany zdraví při práci a požární ochrany. Pracující ve výšce (na lešení, na výsuvné pomocné konstrukci atp.) musí být pro tyto práce zvlášť vyškoleni a vycvičeni. Musí být vybaveni veškerými potřebnými prostředky k zajištění a dodržení bezpečnosti (ochranné pásy, vesty, lana pro zajištění brašny na nářadí atd.). Místa na volných okrajích musí být zajištěna proti pádu. Při provádění je nutné dodržovat veškeré platné technologické předpisy a normy, stejně jako zásady bezpečnosti práce a ochrany zdraví pracujících. Pracovníci budou používat předepsané ochranné pomůcky, což bude kontrolováno. Při provádění stavebních a montážních prací bude postupováno v souladu s příslušnými zákony, vyhláškami, normami a předpisy, které se týkají bezpečnosti práce (např. NV 21/2003 Sb., kterým se stanoví technické požadavky na osobní ochranné prostředky, ve znění pozdějších předpisů, vyhláška 415/2003 Sb., kterou se stanoví podmínky k zajištění bezpečnosti a ochrany zdraví při práci a bezpečnosti provozu při svislé dopravě a chůzi atd.). Za bezpečnost a ochranu zdraví při práci a za požární ochranu zodpovídá: - na předaných staveništích zhotoviteli zhotovitel - zhotovitel stavby nesmí svou činností přerušit a nepřiměřeně omezit přístupové komunikace pro zásah složek HZS - požární prevenci si zajistí zhotovitel Střežení staveniště a ZS si zajišťuje zhotovitel. i) podmínky pro ochranu životního prostředí při výstavbě Podmínkou pro provádění stavby, tak aby nedošlo k narušení životní prostředí a svého okolí je předpoklad dodržování bezpečnosti, hygienických předpisů a technologie stavebních a montážních prací na staveništích. Při realizaci stavby bude dodržena platná legislativa. Zákon o ochraně veřejného zdraví a o změně některých souvisejících zákonů, nařízení vlády o ochraně zdraví před nepříznivými účinky hluku a vibrací, zákon o odpadech a o změně některých dalších zákonů a vyhláška ministerstva životního prostředí o podrobnostech nakládání s odpady. V průběhu stavby lze očekávat v důsledku stavební činnosti a zvýšeného pohybu stavební techniky i zvýšenou hladinu hluku, prašnosti a imisí v ovzduší. Důsledným dodržováním hygienických a pracovně bezpečnostních předpisů a správným provozováním zařízení na staveništi bude možné tento vliv minimalizovat na nejmenší možnou míru. Hluk smí dosáhnout maximálně hodnot stanovených NV č. 148/2006 Sb. Prašnost je nutné snížit čištěním aut, mytím komunikací, dodržováním technologické kázně při výrobě stavebních hmot a při demolicích. Ochrana půdy a vody -látky ohrožující půdu a podzemní popřípadě povrchové vody, budou jímány do záchytných nádob, popřípadě jímek, aby se nedostaly do půdy apod. Případné sklady hořlavých a škodlivých kapalin včetně manipulačních prostorů musí být zajištěny ve smyslu vyhl.č. 6/1977 Sb., ČSN a ČSN Odvoz odpadů se předpokládá denně. Odpady vzniklé při stavbě nebudou skladovány ani zneškodňovány v areálu staveniště. V prostoru zařízení staveniště bude umístěn kontejner na odpad. Zhotovitel si zajistí po dohodě odvoz stavební suti na určenou skládku. Sběr, třídění případně recyklace odpadu je na kontrole prováděné techniky stavby. Takto lze omezit vznik a smíšení nebezpečných odpadů s ostatním odpadem. Zbytky rozpouštědel, barev, laků či dehtu a jiné chemikálie patří do zvlášť separovaného odpadu. Spalitelný odpad (dřevo, kartony atp.) by měl být sbírán samostatně. Po dokončení stavby musí být všechny plochy narušené stavbou, tj. objekty a plochami zařízení staveniště, meziskládkami materiálu, příjezdovými a přísunovými trasami, neprodleně uvedeny do výchozího či projektovaného stavu tak, aby byly bez překážek schopny plnit své funkce. Stavba nebude mít negativní vliv na životní prostředí. Nedojde k záboru zemědělského ani půdního fondu. Při stavební činnosti je nutno dodržovat tyto zásady : A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 18/21

20 - Stavební činnost bude prováděna tak, aby nedocházelo k obtěžování okolí nadměrným hlukem a prachem. - Suť při bouracích pracích, manipulaci a přepravě se musí kropit. Při provádění prací se budou aplikovat účinná technická opatření k minimalizaci prašnosti doprava suti bude prováděna stavebním výtahem nebo uzavřeným plastovým shozem s protiprašným obalem, shoz rovnou do kontejnerů bez staveništní meziskládky a jejich překrytí na místě i při transportu. Odpad nesmí být volně shazován z výšky na zem. - Z důvodu omezení prašnosti se doporučuje provádění denního úklidu mokrou cestou všech prostor dotčených stavbou, zejména pak chodníků přilehlých k nemovitosti a vozovky, bude-li stavební činností dotčena. - Při odvozu sutě a přepravě stavebního materiálu dbát, aby nedocházelo ke znečišťování veřejných komunikací. Stavební mechanizmy a dopravní prostředky před výjezdem ze stavby řádně očistit. - Pokud dojde ke znečištění veřejných komunikací staveništní dopravou, neprodleně bude provedeno očištění komunikace prostředky nebo na náklady stavebníka. - Hlučnost mechanismů a zařízení používaných na stavbě nepřesáhne hodnoty stanovené hygienickými předpisy Nařízení vlády č.272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací. - Stavební činnost stavebními mechanizmy a hlučné práce včetně nákladní automobilové dopravy nebude provozována v době nočního klidu z důvodu ochrany životního prostředí. j) Orientační lhůty výstavby a přehled rozhodujících dílčích termínů Stavba bude prováděna ve dvou etapách dle členění stavebních objektů SO 01 a SO 02. Předpokládané zahájení stavby 11 / 2015 Předpokládané dokončení stavby 06 / 2016 Lhůta výstavby A měsíců zajištění médií po dobu výstavby zásobování vodou: Zásobování stavby vodou bude zajištěno ze stávajícího objektu. - elektrická energie: Zásobování stavby elektrickou energií bude zajištěno ze stávajícího vnitroareálového rozvaděče po osazení staveništního rozvaděče. A zásady bezpečnosti a ochrany zdraví pracovníků během provádění Zadavatel stavby a její zhotovitel před jejím zahájením a v průběhu její realizace je povinen dodržet požadavky zákona č.309/2006 Sb., 14 až 18 Další úkoly zadavatele stavby, jejího zhotovitele, případně fyzické osoby, která se podílí na zhotovení stavby, a koordinátora bezpečnosti a ochrany zdraví při práci na staveništi. Při provádění stavebních prací je nutné dodržet zejména ustanovení závazných vyhlášek: - č.591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích - č.362/2005 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky - č. 309/2006 o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, ve znění pozdějších předpisů Zhotovitel stavby je povinen v rámci své dodavatelské dokumentace zpracovat technologický, nebo pracovní postup montáže a stavebních prací, který musí být po dobu provádění těchto prací k dispozici na stavbě. Tento postup musí obsahovat též opatření k zajištění bezpečnosti pracovníků, pracoviště a okolí a dále opatření k zajištění staveniště po dobu, kdy se na něm nepracuje. Požadavky dotčených orgánů státní správy jsou uvedeny v dokladové části této dokumentace. Tyto podmínky pro realizaci a užívání stavby budou splněny bez ohledu na rozsah a stupeň zpracovávané dokumentace. Při provádění prací musí být dodrženy platné předpisy, týkající se bezpečnosti práce, stavební technologické předpisy atd. Pracovníci budou seznámeni s výnosem: - Zajištění bezpečnosti při práci ve výškách - Zajištění bezpečnosti při bourání - Příprava práce a pracoviště při provádění stavebních prací - Zajištění bezpečnosti a ochrany zdraví při zemních pracích - Předpisy pro práce betonářské, zednické a prefabrikované prvky Pro zajištění bezpečnosti práce v průběhu realizace stavby je třeba respektovat ustanovení závazných předpisů a nařízení, zejména pak: Vyhláška 258/2000 Sb., zákon o ochraně veřejného zdraví a o změně některých souvisejících zákonů Vyhláška 502/2000 Sb., nařízení vlády o ochraně zdraví před nepříznivými účinky hluku a vibrací ČSN Bezpečnostní předpisy pro svařování plamenem. ČSN Bezpečnostní předpisy pro svařování elektrickým obloukem. A L F A P L A N s.r.o., Ž i ž k o v a 1 2, Č e s k é B u d ě j o v i c e 19/21
