OBSAH: PRŮVODNÍ ZPRÁVA ARCHITEKTONICKO STAVEBNÍ ČÁST STATICKÁ ČÁST TECHNICKÉ ZAŘÍZENÍ VILY REALIZACE STAVEB

Transkript

1

2 OBSAH: PRŮVODNÍ ZPRÁVA ARCHITEKTONICKO STAVEBNÍ ČÁST STATICKÁ ČÁST TECHNICKÉ ZAŘÍZENÍ VILY REALIZACE STAVEB

3 PRŮVODNÍ ZPRÁVA REZIDENCE PRO VELVYSLANCE ul. U Hřiště, Praha 6 - Břevnov Šárka Kadeřábková, FA ČVUT, 2008/2009 Ateliér doc. Ing. Arch. Zdeněk Rothbauer Bakalářská práce

4 IDENTIFIKAČNÍ ÚDAJE STAVBY: STAVBA: Rezidence pro velvyslance LOKALITA: Praha 6 Břevnov, ulice U Hřiště ÚČEL STAVBY: bydlení, administrativa, společenské akce STUPEŇ : Projekt pro stavební povolení ZÁKLADNÍ CHARAKTERISTIKA STAVBY: Navrhovaný objekt je vila pro velvyslance. Dům je nepodsklepený jednopodlažní, založen na jedné úrovni v jednom metru pod terénem. Vnitřní prostory jsou vystavěny na dvou úrovních s rozdílem necelého půl metru. Pozemek o výměře 2318 m² se nachází v Praze 6 na Břevnově. Parcelu obklopují dvě komunikace ze severu ulice nad Tejnkou, z východu ulice U Hřište, z níž je umožněn vstup na pozemek. Vila je striktně oddělena do dvou funkčních bloků. Soukromá část na jihu je menší a slouží pro rodinu velvyslance. Veřejná část na severu je využívána pro společenské akce. Tyto dva segmenty jsou propojeny komunikačním tubusem. KAPACITY STAVBY, BILANCE PLOCH PLOCHA POZEMKU: 2318 m² ZASTAVĚNÁ PLOCHA: 857m² PLOCHA ZELENÉ EXTENZIVNÍ PLOCHY: 508,2 m² PLOCHA POCHOZÍ STŘECHY S JEDNODUŠE INTENZIVNÍ ZELENÍ : 264,6 m² ÚDAJE O PROVEDENÝCH PRŮZKUMECH, PŘIPOJOVACÍCH BODECH TECHNICKÝCH SÍŤÍ Hladina podzemní vody se nachází pod úrovní základové spáry, objekt nezasahuje do ochranného pásma vody ani do záplavové oblasti. V místě stavby nejspíš není archeologické naleziště, archeologický průzkum se nepředpokládá. Na parcele byla zjištěna přítomnost radonu, bude odbourána izolací v základech. Geologické poměry: informace ze sondy S1 ulice Diskařská, Břevnov (0,000) - (-0,150): navážka, písčitá hlína s úlomky zvětralé opuky : Rdt = kpa (-0,150) (-6,700): zvětralé, rozpukané, písčité slínovce opuky : Rdt = 400 kpa (-6,700) (-9,700): slité jílovce, slíny, slínovce, převážně charakteru v ruce lámaného jílovce,lokálně jíl tuhé konzistence : Rdt = 500 kpa Zatřídění zeminy(-0,150) (-6,700): třída těžitelnosti 4 pevné nevětrané zvětrané Inženýrské sítě vedou přímo ulicí Nad Tejnkou. Přípojky budou napojeny do předem připravených odboček. Napojovací body budou rozmístěny tak, aby přípojky vedly co nejkratší cestou ke stavěnému objektu. ÚDAJE O POZEMKU Parcela se nachází v maloměstské bytové zástavbě. Kosodelníkový tvar parcely je spíše rovinatý. Stávající zástavba je tvořená rodinnými vilami.

5 ČÁST ARCHITEKTONICKO - STAVEBNÍ REZIDENCE PRO VELVYSLANCE ul. U Hřiště, Praha 6 - Břevnov Šárka Kadeřábková, FA ČVUT, 2008/2009

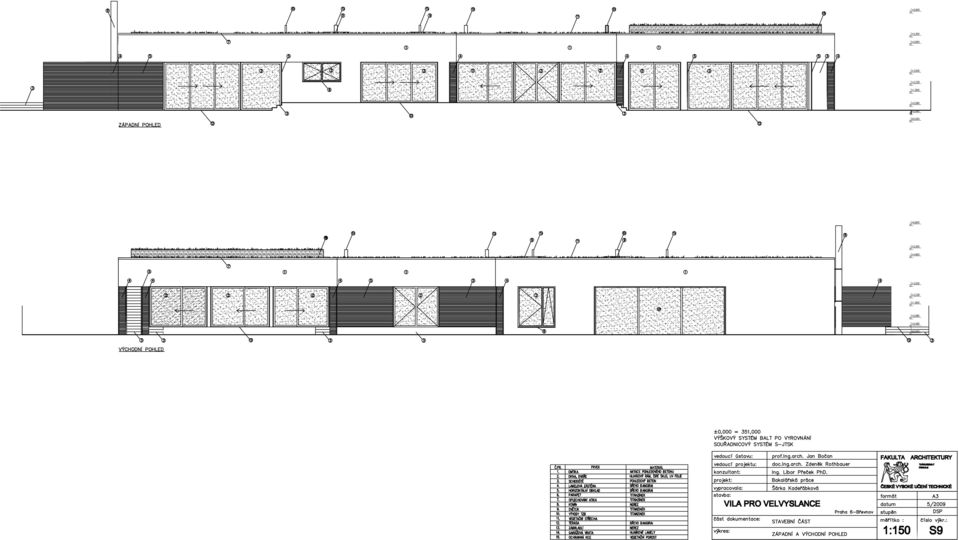

6 Textová část DOPRAVNÍ ŘEŠENÍ URBANISTICKÉ ŘEŠENÍ VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ: ARCHITEKTONICKÉ ŘEŠENÍ KONSTRUKČNÍ ŘEŠENÍ 0. HYDROGEOLOGICKÉ POMĚRY 1. VÝKOPY 2. ZÁKLADY 3. SVISLÉ NOSNÉ KONSTRUKCE 4. SVISLÉ NENOSNÉ KONSTRUKCE 5. VODOROVNÉ KONSTRUKCE 6. SCHODIŠTĚ 7. VÝPLNĚ OTVORŮ 8. POVRCHY 9. IZOLACE 10. FASÁDA 11. BAZÉN, RAMPA Výkresová část 1. SITUACE ŠIRŠÍ VZTAHY S1 2. KOORDINAČNÍ SITUACE S2 3. PŮDORYS ZÁKLADŮ S3 4. PŮDORYS 1.NP S4 5. POHLED NA STŘECHU S5 6. ŘEZ A A, ŘEZ B B S6 7. ŘEZ C - C, ŘEZ D D S7 8. POHLED SEVER, POHLED JIH S8 9. POHLED VÝCHOD, POHLED ZÁPAD S9 10. DETAILY S Osazení okna vodorovný řez Osazení okna svislý řez Okno - napojení na venkovní terasu Základový pas + sokl Vnitřní vpusť Světlík Základový pas změna úrovně Schodiště interiér Atika + exteriérový podhled

7 ÚČEL OBJEKTU: Rezidence pro velvyslance DOPRAVNÍ ŘEŠENÍ: Během výstavby bude staveniště přístupné z ulice Nad Tejnkou. Před výjezdem ze staveniště bude nutné očistit stavební stroje. Komunikační plochy staveniště budou zpevněny štěrkem nebo betonovými panely. Příjezdovou komunikací bude ulice U Hřiště, která spojuje ulice Nad Tejnkou a ul. Tomanova. Předpokládá se jednosměrný provoz v klidové obytné zóně. Vjezdy na pozemek jsou zbudovány z východu z ulice U Hřiště. Jeden je situován přímo na středu, slouží pro veřejné návštěvy. Lze přijet vozem přímo před vchod, otočit vůz a zpět zajet zaparkovat do ulice. Součástí domu je garáž pro tři stání, která je přímo napojena na severnější vjezd, který bude využíván rodinnými příslušníky velvyslance, domovníkem a pro zásobování cateringem. URBANISTICKÉ ŘEŠENÍ: Pozemek se nachází v luxusní lokalitě na Břevnově určené pro bydlení. Na sousedních parcelách se nachází samostatně stojící rodinné domy. Architektonicko - urbanistický koncept vychází z měřítka okolní zástavby. Navrhovaný objekt je takřka na úrovni terénu, aby nerušil svou hmotou okolní zástavbu a zároveň zajišťoval soukromí uživatelů. Rezidence tak doplňuje stávající zástavbu nesnaží se být dominantou, ale naopak potlačit velkolepost velvyslanecké vily. Umístění vily vychází z podélného tvaru a orientace pozemku. VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ: Provoz rodinného domu bude negativně ovlivňovat životní prostředí v následujících bodech. V první řadě splaškové odpadní vody předpokládáme běžné znečištění, likvidace bude na městské čistírně odpadních vod. Musíme uvažovat - spaliny z plynového kotle kotel musí splňovat podmínky stanovené opatřením FVZP. Předpokládá se, že uživatelé budou třídit odpad na plasty, sklo a papír. Tudíž zde bude potřebné místo pro tříděné nádoby. Popelnice budou přístupné jak z pozemku, tak ze strany veřejné komunikace. Dalším rušivým elementem je hluk z technických zařízení při stavbě - bude omezen návrhem zařízení. Během výstavby je nutné dodržet zejména hlukové limity a limity prašnosti kvůli okolním domům určených k bydlení. Podzemní vody jsou v průběhu stavby chráněny proti průsaku toxických látek. Komunikační plochy na staveništi jsou pokladeny betonovými panely. Staveniště je po dobu výstavby oploceno 1,8 m vysokým plechovým hrazením. Odpady vznikající při výstavbě objektu dodavatel musí ukládat nerecyklovatelný odpad na skládku k tomuto účelu určenou. Ostatní odpad bude roztřízen a svezen do sběren. KONSTRUKČNÍ ŘEŠENÍ 0. HYDROGEOLOGICKÉ POMĚRY Hladina podzemní vody se nachází pod úrovní základové spáry, objekt nezasahuje do ochranného pásma vody ani do záplavové oblasti. V místě stavby není předpokládáno archeologické naleziště, archeologický průzkum se nepředpokládá. Geologické poměry: informace ze sondy S1 ulice Diskařská, Břevnov (0,000) - (-0,150): navážka, písčitá hlína s úlomky zvětralé opuky : Rdt = kpa (-0,150) (-6,700): zvětralé, rozpukané, písčité slínovce opuky : Rdt = 400 kpa (-6,700) (-9,700): slité jílovce, slíny, slínovce, převážně charakteru v ruce lámaného jílovce,lokálně jíl tuhé konzistence : Rdt = 500 kpa Zatřídění zeminy(-0,150) (-6,700): třída těžitelnosti 4 pevné nevětrané zvětrané 1. VÝKOPY Výkopy budou provedeny ve více fázích, první vybraná úroveň bude pod podkladním betonem a to po celé ploše objektu. Následně budou provedeny rýhy pro pasy z prostého betonu. Po obvodě bude základ proveden jednostranným bedněním s vloženou tepelnou izolací. Vyvýšené části stavby budou dodatečně dosypány a založeny. Po obvodu stavby budou provedeny výkopy svahováním, prostor pro instalaci extrudovaného polystyrenu je zajištěna odstupovou vzdáleností 800 mm od základového pasu. 2. ZÁKLADY Geologické podloží je velmi příznivé, tvoří ho opuky - třída těžitelnosti 4. Objekt je založen na základových pasech z prostého betonu. Pasy jsou uloženy v jednom metru pod terénem. Na základových pasech bude podkladní beton o tl. 150 mm vyztužen kari sítí. Ložná spára vrchní stavby bude odizolována proti vodě a zemní vlhkosti. Betonové pasy budou izolovány extrudovaným polystyrenem tl. 140 mm do nezámrzné hloubky 1 metru. Pasy budou ocelovou výztuží spojeny se svislými nosnými konstrukcemi. V místech prostupu potrubí je nutné osazení chrániček rozvodů. Ležaté svody kanalizace jsou vedeny pod základovou spárou. 3. SVISLÉ NOSNÉ KONSTRUKCE Svislé nosné konstrukce tvoří železobetonový obousměrný monolitický stěnový systém, budou monoliticky spojeny s železobetonovou stropní deskou. Tloušťka nosné stěny je 200 m. Dalším svislým nosným prvkem jsou navrženy ocelové profily o velikosti 100 x 100 mm, budou kotveny pouze v místech velkých prosklených ploch do podkladní ŽB desky, budou v zákrytu s okenními rámy. 4. SVISLÉ NENOSNÉ KONSTRUKCE Vnitřní dělení prostor je řešeno zděnými příčkami z porobetonových tvárnic Ytong tloušťky tl. 75 mm, 125 mm. Pod dělícími příčkami je nutné dvakrát vyztužit podkladní beton z hlediska únosnosti. 5. VODOROVNÉ KONSTRUKCE Vodorovné konstrukce jsou v celém objektu z monolitického železobetonu. Stropní deska je 250 mm tlustá, obousměrně vyztužená ocelovými pruty. Střecha je plochá, částečně osazená extenzivní zelení a z části jednoduše intenzivní. 6. VODOROVNÉ NENOSNÉ KONSTRUKCE Podkladní beton tl. 150 mm je vyztužen kari sítí. Pod dělícími příčkami je nutné dvakrát vyztužit podkladní beton z hlediska únosnosti. Podhledy jsou instalovány v různých úrovních podle funkce prostorů. Snížené podhledy jsou zavěšené desky ze sádrokartonu tl. 12,5 mm výrobce Rigips panely v nosném roštu. V podřadných prostorách např.: šatny, sklady jsou namontovány nosné podhledy sloužící jako úložný prostor. V podhledech povedou nejrůznější instalace jako je voda, elektro. V místech, kde je prostor otevřen až na stropní žb desku, instalace povedou v husích krcích. Exteriérové podhledy jsou řešeny obdobně, na nosné stropní desce jsou zavěšeny nosné rošty z tenkostěnných ocelových profilů. Na ně jsou kotveny OSB desky tl. 20 mm, které nesou zateplovací systém s armovanou omítkou. 7. SCHODIŠTĚ S ohledem na změnu úrovní v objektu jsou navržena schodiště s převýšením necelého půl metru. Schodiště se skládá ze tří schodů o výšce 160 mm a hloubce 300mm. Materiálem je monolitický železobeton. Nachází se zde jedno přímé jednoramenné schodiště, které je orientované na jihu, umožňuje přístup na pochozí plochou střechu, překonává výšku 4580 mm. Každé rameno má 13 stupňů o výšce 176 mm, šířka schodnice je 278 mm. Schodiště je prefabrikované, bude osazeno v technologické etapě hrubé vrchní stavby. Tepelný most bude přerušen za pomoci iso-nosníku.

8 8. VÝPLNĚ OTVORŮ Okna i dveře, které jsou součástí fasády jsou aluminiové. Centrální osa je přisvětlena střešními plochými světlíky, které jsou vyrobené na zakázku. Vstupní dveře jsou také hliníkové. Dveře v interiéru jsou zasazeny v ocelových zárubních. Jedná se o dveře šířky 700, 800 a 900 mm, materiál masiv - mořený dub. Vše je zaskleno izolačním dvojsklem nebo izolačním dvojsklem s pokovenou odrazivou fólií, která má zabránit přehřívání interiéru v letním období. V případě větší ochrany by byly skla opatřeny zasklením s bezpečnostní úpravou. Vrata do garáže budou ocelová od firmy Hormann. 9. POVRCHY Nášlapná vrstva podlah je volena podle charakteru místností. Dřevěná lepená dvouvrstvá podlaha (kladená podélně ven z interiéru) společenské salony, obývací část, pracovna a ložnice, byt domovníka. Štuková nášlapná vrstva Pandomo Wall - schodiště, šatny, chodby, sociální zařízení, vstupní hala. Polymermaltová stěrková podlahovina COMFLOOR PM SK garáž, sklad, technická místnost. Roznášecí vrstva je betonová mazanina o tloušťce max. 70 mm v závislosti na skladbě podlahy. Ve většině podlah je instalováno podlahové topení (viz. část TZB). Skladby podlah jsou definovány v tabulce podlah. Povrchová úprava vnitřních konstrukcí je pohledový beton nebo cementová stěrka Pandomo Wall. Jedná se o systémovou omítku Pandomo Wall, která je bezespará a vytváří jednolitý čistý prostor. Tyto omítky pokrývající většinu povrchů včetně stropu. V interiéru se také ve velké míře uplatňuje dřevěný podélný obklad který koresponduje s exteriérem. V reprezentativních místnostech je prostor otevřen až na stropní ŽB desku. 10. IZOLACE Hydroizolaci spodní stavby tvoří 2 živičné pásy. Hydroizolaci plochých střech tvoří dva živičné pásy. Jedná se o střechy s obráceným pořadím vrstev. Tepelná izolace je řešena pomocí minerální vlny Rockwool, ve vlhkém prostředí je navržen extrudovaný polystyren. 11. OBVODOVÝ PLÁŠŤ, STŘEŠNÍ PLÁŠŤ Vnější konstrukce jsou izolovány kontaktním izolačním systémem Rockwool tl. 180 mm s povrchovou úpravou bezesparé cementová stěrky imitace betonu. Tepelná izolace je lepena tmelem přímo na železobetonovou konstrukci jištěna kotevními terčíky. Budova je zastřešena systémem jednoplášťové ploché střechy. Jedná se o střechu s obráceným pořadím vrstev. Nad soukromou částí je střecha jednoduchá intenzivní : trávník, mechy,drobné keře, byliny, nad veřejnou částí je střecha osazena extenzivní zelení pouze nenáročný porost suchomilné rostliny. Tloušťka železobetonové střešní desky je 250mm, další vrstvou je spádová cementová vrstva do větší jak 1 o, na které jsou položené asfaltové pásy kladené souběžně s atikou (živičný pás na penetračním nátěru) tuto konstrukci tepelně izoluje tepelná izolace extrudovaný polystyren o tl. 200 mm. 11. BAZÉN, VENKOVNÍ RAMPA Bazén je navržen z vodostavebního betonu, tudíž nemusí být izolován proti zemní vlhkosti, je založen jako samostatná vana, která stojí v těsné blízkosti obrysu budovy. Sestává se ze dvou segmentů, v jedné části je rovné dno, v místě přepadu se pak mění v šikmou plochu, po které stéká voda. Venkovní rampa o tl.200mm bude založena na dvou nezávislých šikmých pasech z prostého betonu. Nebude izolována tepelně ani proti zemní vlhkosti. Rampa bude mírně odsazenana od fasády, kde bude prostor pro pnoucí zeleň. V betonové desce je vynechán otvor pro revizní šachtu. ARCHITEKTONICKÉ ŘEŠENÍ HMOTA Vila je hmotově koncipována tak, aby ji bylo možno umístit do typické maloměstské bytové zástavby, aniž by působila svou hmotou rušivě a zároveň aby působila reprezentativně. Toho je docíleno použitím výrazných architektonických prvků a drahých materiálů (pohledový beton, sklo, hliník, bangirai, a jiné druhy dřeva). Hmota se odvíjí od jednoduchého dispozičního řešení, prostory jsou rozděleny do dvou částí a tím je objekt modelován na dva přízemní kvádry propojené horizontálním komunikačním tubusem, kterým vniká seshora denní světlo. Tyto dvě části sceluje masivní atika, která dodává domu nepřístupnost. Celý objekt jsem pojala jako vzdušný prostor, který se navzájem prolíná. IDEA Využila jsem velkého pozemku o rozloze 2318m 2. Obdélníková parcela je 39 m široká a 65 m dlouhá. Zastavěno je necelých 37% pozemku, nedostatek okolních ozeleněných ploch je vynahrazen osazením ploché střechy extenzivní a jednoduše intenzivní zelení. Použitý materiál a jeho vlastnosti umožňují vytvořit čistou minimalistickou formu bez opticky zatěžujících detailů. Všechny funkce jsou jednoznačně podřízeny výtvarnému konceptu. Nejen že jednopodlažní koncepce zaručuje vetší soukromí obyvatel a případných uživatelů, ale také zajišťuje maximální snížení zastínění okolních objektů i přilehlých pozemků. Při navrhování tohoto domu jsem se inspirovala principy Mies Van der Roheho. Všechny obytné prostory v domě jsou prosluněny přes terasy, které jsou orientované po obvodu domu. Velkými prosklenými plochami a osazením světlíků jsem chtěla jsem docílit vzdušnosti celého objektu. Dům je tedy nadstandardně přisvětlen ze všech stran. Prostorově dispoziční řešení vyplývá právě z propojení interiéru s exteriérem. Každá místnost je opticky zvětšena terasou. Navrhovaný objekt je takřka na úrovni terénu tak, aby nerušil svou hmotou okolní zástavbu. Vnitřní prostory jsou vystavěny na dvou úrovních s rozdílem necelého půl metru. Úrovněmi jsem chtěla navodit atmosféru různých prostorů, podle funkce a reprezentativnosti. Čím důležitější část, tím má větší objem a naopak. Čím intimnější místo, tím je menší světlá výška. DISPOZICE Dispozičně lze vilu rozčlenit do dvou základních bloků. Soukromá část na jihu je menší a slouží pro rodinu velvyslance. Veřejná část na severu je využívána pro společenské akce. Tyto dvě části jsou propojeny horizontálním komunikačním tubusem. Hlavní vstup je situován na střed podélného tubusu, kde se tyto dvě části propojují. Pro jeho šířku 3,2 m a vysokou světlost nesplňuje pouze komunikační funkci, ale je také využíván ke společnému setkávání. V době velkých akcí se v hale umístí komfortní posezení. Osazením střešních světlíků je dosaženo optimálního osvětlení všech prostor uvnitř dispozice. Vedle vchodu jsou bezbariérové wc a šatny. Přichází se z nájezdové rampy, kde je možnost otočení vozidla. Rampa je mírně odsazena od fasády, kde je prostor pro pnoucí zeleň. Vstupní prostor je obehnán horizontálním dřevěným obkladem bangirai. Jedním z významných prvků je vodní plocha, která se otevírá přímo naproti hlavnímu vstupu, tvoří velmi intimní, reprezentativní a zároveň přívětivý prostor. Hladina vody je v jedné části klidná, v místě přepadu se pak mění v šikmou, různě profilovanou plochu, po níž voda působivě stéká směrem k prosklené fasádě. Odtamtud je přečerpávána zpět do klidné části. V soukromé části se nacházejí prostory pro velvyslance a jeho rodinu. Příchod je přes vstupní halu. Hned za dveřmi je místnost s toaletou pro hosty. Dále vcházíme přímo do ústředního obytného prostoru, který je otevřen až na železobetonovou stropní desku. Prosklená fasáda je maximálně variabilní a tímto je interiér propojen s venkovním prostorem. Centrem obytného prostoru je kuchyňský kout s jídelním stolem a pohodlným posezením. V případě pěkného počasí se tato obytná plocha zvětší o terasu. Kuchyň má ještě dva malé podřadné prostory, spíž a skládek pro ukládání věcí. Na západní straně se nachází pracovna velvyslance, kde má možnost se setkávat s případnými návštěvami. Pokud se vydáme na východ po schodech nahoru, dostaneme se do ložnicového sektoru. V těchto prostorách je snížený podhled. Nachází se zde ložnice rodičů s přilehlou šatnou a vlastní koupelnou s wc, dvě ložnice pro děti, které sdílí velkou šatnu a koupelnu s wc. Ložnice jsou koncipované pro maximální soukromí uživatelů. Prostor se otevírá přes prosklenou stěnu na palubovou obytnou terasou, která je osázena nejrůznější zelení. Vzniká tu naprosté souznění s přírodou. Ve veřejné části jsou prostory pro pořádání společenských akcí. Na západní straně u vstupu se nachází jeden menší společenský salon pro případné oddělení společnosti. Hned za ním je jídelna pro 12 osob. Bude

9 obsluhována cateringem přes chodbu, kde je přípravna jídla a sociální zázemí. Na severozápadním nároží se rozléhá hlavní salon, jehož obvodové stěny jsou prosklené až do výšky 3m. Zde je také prostor otevřen až na železobetonovou stropní konstrukci. Při pořádání zahradních akcí je možnost otevřít prosklenou část a tím se popře rozdíl mezi interiérem a exteriérem. Na sever je situován apartmán pro hosta, který je vybaven vlastní kuchyňskou linkou, obytným prostorem s lůžkem pro dva a posezením. Má také velkou koupelnou s odděleným wc. Důležitou roli tu hraje byt, kde trvale bude bydlet domovník se svou ženou, kteří se budou starat o chod celé rezidence. V tomto bytě se nachází kuchyň s obývacím pokojem, s obývací ložnicí a koupelna s wc. K této části přiléhá garáž pro tři stání a na severovýchodě je sklad spolu s technickou místností, kde se odehrává veškeré zabezpečení tzb. Zvolené provozní schéma poskytuje potřebnou různorodost v míře veřejného a soukromého charakteru společných prostor i odlišnou míru otevření a uzavření prostor soukromých. Např. rodina velvyslance má možnost využívat celou vilu pro své soukromé akce a naopak, pokud bude nějaká velvyslanecká ceremonie, rodina může bez povšimnutí užívat soukromého života,,za dřevěnými zástěnami,, a nebude rušena. V interiéru i exteriéru je kladen důraz na užití přírodních materiálů a povrchů hladký pohledový beton, štukové omítky stěn a podlah, sklo, hliníková okna, masívní vnitřní dveře a dřevěné plochy palubových teras. Materiálovou celistvost doplňují dřevěné podlahy a betonové prvky v interiéru i exteriéru jako jsou stoly, kuchyňské linky a vany, venkovní pražce. Beton je v určitých částech objektu ponechán jako finální pohledová úprava. Kde je potřeba sníženého podhledu, je použita barevná omítka Pandomo Wall.

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26 ČÁST STATICKÁ REZIDENCE PRO VELVYSLANCE ul. U Hřiště, Praha 6 - Břevnov Šárka Kadeřábková, FA ČVUT, 2008/2009

27 Textová část 0. OBECNÁ CHARAKTERISTIKA BUDOVY 0.1. Popis objektu 0.2. Hydrogeologické poměry 0.3. Konstrukční řešení 1. ZÁKLADY 2. SVISLÉ KONSTRUKCE 3. VODOROVNÉ KONSTRUKCE 4. SCHODIŠTĚ 5. PROTUPY KONSTRUKCÍ 6. BAZÉN, VENKOVNÍ RAMPA Výkresová část 1. VÝKRES ZÁKLADŮ ST1 2. VÝKRES TVARU ST2 3. VÝPOČET OCELOVÉHO SLOUPU ST3

28 0. OBECNÁ CHARAKTERISTIKA BUDOVY 0.1. Popis objektu Navrhovaný objekt je vila pro velvyslance. Dům je nepodsklepený jednopodlažní, založen na jedné úrovni v jednom metru pod terénem. Vnitřní prostory jsou vystavěny na dvou úrovních s rozdílem necelého půl metru. Pozemek o výměře 2318 m² se nachází v Praze 6 na Břevnově. Parcelu obklopují dvě komunikace ze severu ulice nad Tejnkou a z východu ulice U Hřište z níž je umožněn vstup na pozemek. Vila je striktně oddělena do dvou funkčních bloků. Soukromá část na jihu je menší a slouží pro rodinu velvyslance. Veřejná část na severu je využívána pro společenské akce. Tyto dva segmenty jsou propojeny komunikačním tubusem. Terén obdélníkovitého tvaru je spíše rovinatý Hydrogeologické poměry Hladina podzemní vody se nachází pod úrovní základové spáry, objekt nezasahuje do ochranného pásma vody ani se nenachází v záplavové oblasti. V místě stavby nejspíš není archeologické naleziště, archeologický průzkum se nepředpokládá. Geologické poměry: informace ze sondy S1 ulice Diskařská, Břevnov (0,000) - (-0,150): navážka, písčitá hlína s úlomky zvětralé opuky : Rdt = kpa (-0,150) (-6,700): zvětralé, rozpukané, písčité slínovce opuky : Rdt = 400 kpa (-6,700) (-9,700): slité jílovce, slíny, slínovce, převážně charakteru v ruce lámaného jílovce,lokálně jíl tuhé konzistence : Rdt = 500 kpa Zatřídění zeminy(-0,150) (-6,700): třída těžitelnosti 4 pevné nevětrané zvětrané 0.3. Konstrukční řešení Objekt bude založen na základových pasech z prostého betonu, dále podkladní beton vyztužen kari sítí, ložná spára vrchní stavby bude odizolována proti vodě a zemní vlhkosti. Tato konstrukce bude kvalitně tepelně izolována minerální vlnou Rockwool o tl.100 mm. Skladba podlahy bude tvořena betonovou mazaninou o tl. 70 mm, separační vrstvou. Podlaha bude vybavena teplovodním vytápěním značky Rehau. S nášlapnou vrstvou tvořenou lepenou dvouvrstvou podlahou s povrchem dřevěného masivu. Svislé nosné konstrukce jsou navrženy jako železobetonový monolitický stěnový obousměrný systém. Stropní deska je 250 mm vyztužená ocelovými pruty. Příčky jsou tvořeny zdivem z porobetonových tvárnic YTONG v tl. 75 mm, 125 mm. Střecha je plochá s osazená extenzivní a jednoduše intenzivní zelení. Okna a dveře jsou hliníková převážně posuvná od firmy Reyners aluminium, typu CP 96 s izolačním zasklením. Vnější konstrukce jsou izolovány kontaktním izolačním systémem Rockwool tl. 180 mm s povrchovou úpravou cementová stěrka imitace betonu. Povrchová úprava vnitřních konstrukcí je převážně cementová stěrka Pandomo Wall. Podhledy tvoří montované zavěšené desky ze sádrokartonu tl. 12,5 mm s bezesparou povrchovou vrstvou také Pandomo Wall. V některých částech vily je ponechán pohledový beton. 2. SVISLÉ KONSTRUKCE Svislé nosné konstrukce tvoří železobetonový monolitický stěnový obousměrný systém, budou monoliticky spojeny s železobetonovou stropní deskou. Tloušťka nosné stěny je 200 m. Dalším prvkem jsou navrženy ocelové čtvercové sloupy o velikosti 100x100 mm, budou kotveny pouze v místech velkých prosklených ploch do podkladní a stropní desky pomocí kotevních plechů. Budou osazeny v zákrytu s okenními rámy. Vnitřní dělení prostor je řešeno zděnými příčkami z porobetonových tvárnic Ytong tloušťky tl. 75 mm, 125 mm. Pod dělícími příčkami tl. 150 mm je nutné dvakrát vyztužit podkladní beton z hlediska únosnosti. 3. VODOROVNÉ KONSTRUKCE Vodorovné konstrukce jsou v celém objektu z monolitického železobetonu. Podkladní beton o tl. 150 mm je vyztužen kari sítí. Stropní deska je 250 mm tlustá, obousměrně vyztužená ocelovými pruty. Střecha je plochá osazená extenzivní zelení z části jednoduše intenzivní vegetací. 4. SCHODIŠTĚ S ohledem na změnu úrovní v objektu jsou navrženy schodiště s převýšením necelého půl metru. Schodiště se skládá ze tří schodů o výšce 160 mm a hloubce 300 mm. Materiálem je monolitický železobeton. Nachází se zde jedno přímé schodiště, které je orientované na jihu, umožňuje přístup na pochozí plochou střechu, překonává výšku 4580 mm. Každé rameno má 13 stupňů o výšce 176 mm, šířka schodnice je 278 mm. Schodiště je prefabrikované, bude osazeno v technologické etapě hrubé vrchní stavby. Tepelný most bude přerušen isonosníkem. 5. PROSTUPY KONSTRUKCÍ Železobetonovou nosnou konstrukcí budou procházet nejrůznější prostupy instalací TZB. Střešní deskou - světlíky, větrací tvarovky. Vyztuženým podkladním betonem prostupují svislé svody kanalizace a veškeré instalační vedení do země. Ležaté svody kanalizace jsou vedeny pod základovou spárou. Rozvody v nosným železobetonových stěnách jsou řešeny pomocí husích krků. Veškeré instalační rozvody tzb jsou zdokumentované ve výkresech. 6. BAZÉN, VENKOVNÍ RAMPA Bazén je navrhnut z vodostavebního betonu, tudíž nemusí být izolován proti zemní vlhkosti. Bazén je založen jako samostatná vana, která stojí v těsné blízkosti obrysu budovy. Vana sestává ze dvou segmentů, v jedné části je rovné dno v místě přepadu se pak mění v šikmou plochu, po které stéká voda. Venkovní rampa, bude založena na dvou nezávislých šikmých pasech také z vodostavebního betonu. Na nichž bude vybetonována rampa o tl. 200 mm. Nebude izolována tepelně ani proti zemní vlhkosti. Rampa bude mírně odsazenana od fasády, kde bude prostor pro pnoucí zeleň. V betonové desce je vynechán prostor pro revizní šachtu. 1. ZÁKLADY Geologické podloží je velmi příznivé, tvoří ho opuky - třída těžitelnosti 4. Objekt je založen na základových pasech z prostého betonu. Pasy jsou uloženy v jednom metru pod terénem. Na základových pasech bude podkladní beton o tl. 150 mm vyztužen kari sítí. Pod příčkami o tl. 150mm je nutné podkladní beton více vyztužit z hlediska únosnosti. Ložná spára vrchní stavby bude odizolována proti vodě a zemní vlhkosti. Betonové pasy budou po obvodě izolovány extrudovaným polystyrenem tl. 140 mm do nezámrzné hloubky 1 metru. Pasy budou ocelovou výztuží spojeny se svislými nosnými konstrukcemi. V místech prostupu potrubí je nutné osazení chrániček rozvodů. Ležaté svody kanalizace jsou vedeny pod základovou spárou.

29

30

31 ČÁST TZB REZIDENCE PRO VELVYSLANCE Ul. U Hřiště, Praha 6 - Břevnov Šárka Kadeřábková, FA ČVUT, 2008/2009

32 Textová část 0. OBECNÁ CHARAKTERISTIKA BUDOVY 0.1. Popis objektu 0.2. Hydrogeologické poměry 0.3. Konstrukční řešení 1. NAPOJENÍ OBJEKTU NA INŽENÝRSKÉ SÍTĚ 1.1. Kanalizace Splašková kanalizace Dešťová kanalizace 1.2. Vodovod 1.3. Vytápění 1.4. Plynovod 1.5. Elektroinstalace 1.6. Domovní odpad 1.7. Hromosvod 1.8. Větrání 2. POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ 2.1. Seznam dokumentace 2.2. Konstrukční a dispoziční řešení 2.3. Dělení na požární úseky 2.4. Únikové cesty 2.5. Odstupové vzdálenosti 2.6. Požární voda 2.7. Zhodnocení objektu z hlediska protipožárního zásahu 2.8. Opatření požárně bezpečnostního řešení 2.9. Technická zařízení stavby Vytápění Elektroinstalace Větrání Výkresová část 1. Celková situace stavby s napojením na inženýrské sítě T1 2. Kanalizace + Větrání T2 3. Vodovod T3 4. Vytápění + Plynovod + Elektroinstalace T4 5. Pohled na střechu T5

33 0. OBECNÁ CHARAKTERISTIKA BUDOVY 0.1. Popis objektu Navrhovaný objekt je vila pro velvyslance. Dům je nepodsklepený jednopodlažní, založen na jedné úrovni v jednom metru pod terénem. Vnitřní prostory jsou vystavěny na dvou úrovních s rozdílem necelého půl metru. Pozemek o výměře 2318 m² se nachází v Praze 6 na Břevnově. Parcelu obklopují dvě komunikace ze severu ulice nad Tejnkou, z východu ulice U Hřište z níž je umožněn vstup na pozemek. Vila je striktně oddělena do dvou funkčních bloků. Soukromá část na jihu je menší a slouží pro rodinu velvyslance. Veřejná část na severu je využívána pro společenské akce. Tyto dva segmenty jsou propojeny komunikačním tubusem. Terén obdélníkovitého tvaru parcely je spíše rovinatý 0.2. Hydrogeologické poměry Hladina podzemní vody se nachází pod úrovní základové spáry, objekt nezasahuje do ochranného pásma vody ani do záplavové oblasti. V místě stavby nejspíš není archeologické naleziště, archeologický průzkum se nepředpokládá. Geologické poměry: informace ze sondy S1 ulice Diskařská, Břevnov (0,000) - (-0,150): navážka, písčitá hlína s úlomky zvětralé opuky : Rdt = kpa (-0,150) (-6,700): zvětralé, rozpukané, písčité slínovce opuky : Rdt = 400 kpa (-6,700) (-9,700): slité jílovce, slíny, slínovce, převážně charakteru v ruce lámaného jílovce,lokálně jíl tuhé konzistence : Rdt = 500 kpa Zatřídění zeminy(-0,150) (-6,700): třída těžitelnosti 4 pevné nevětrané zvětrané 0.3. Konstrukční řešení Objekt bude založen na základových pasech z prostého betonu, dále podkladní beton vyztužen kari sítí, ložná spára vrchní stavby bude odizolována proti vodě a zemní vlhkosti. Tato konstrukce bude kvalitně tepelně izolována minerální vlnou Rockwool o tl.100 mm. Skladba podlahy bude tvořena betonovou mazaninou o tl. 70 mm, separační vrstvou. Podlaha bude vybavena teplovodním vytápěním značky Rehau. S nášlapnou vrstvou tvořenou lepenou dvouvrstvou podlahou s povrchem dřevěného masivu. Svislé nosné konstrukce jsou navrženy jako železobetonový monolitický stěnový obousměrný systém. Stropní deska je 250 mm vyztužená ocelovými pruty. Příčky jsou tvořeny zdivem z porobetonových tvárnic YTONG v tl. 75 mm, 125 mm. Střecha je plochá s osazená extenzivní a jednoduše intenzivní zelení. Okna a dveře jsou hliníková převážně posuvná od firmy Reyners aluminium, typu CP 96 s izolačním zasklením. Vnější konstrukce jsou izolovány kontaktním izolačním systémem Rockwool tl. 180 mm s povrchovou úpravou cementová stěrka imitace betonu. Povrchová úprava vnitřních konstrukcí je převážně cementová stěrka Pandomo Wall. Podhledy tvoří montované zavěšené desky ze sádrokartonu tl. 12,5 mm s bezesparou povrchovou vrstvou také Pandomo Wall. V některých částech vily je ponechán pohledový beton. 1. NAPOJENÍ OBJEKTU NA INŽENÝRSKÉ SÍTĚ Inženýrské sítě vedou přímo ulicí nad Tejnkou. Přípojky budou do předem připravených odboček. Napojovací body budou rozmístěny tak, aby přípojky vedly co nejkratší cestou ke stavěnému objektu Kanalizace Splašková kanalizace Objektem prochází jedna kanalizační větev, do které jsou svedeny všechny zařizovací předměty. Toto hlavní potrubí je zaústěno do vstupní šachty severně od domu a ta je napojena na veřejný řad splaškové gravitační kanalizace. Všechna připojovací potrubí jsou opatřena kanalizačním přivětrávacím ventilem vyvedeným na střechu, materiálem je PVC, vedení je svedeno přímo do země. Svodní splaškové potrubí je navrženo z PVC o sklonu 3% vedené pod objektem v min. hloubce 400 mm až do nezámrzné hloubky. Maximální hloubka založení je 1400 mm pod terénem. Kondenzace vody v technické komoře je odvedena jednou vnitřní vpustí, která je napojena na kanalizační větev. Jedna revizní šachta o rozměrech 1000x800 je umístěna na východ u hlavního vstupu do budovy, druhá 800x800 je v chodbě vedle technické místnosti. Výstupní šachta o Ø1000 mm je betonová. Kanalizační přípojka je navržena z kameniny Dešťová kanalizace Odvodnění ploché střechy je provedeno čtyřmi vnitřními svody o max. průměru 100 mm, 125 mm, v interiéru prochází ve zděných příčkách nebo přizdívkách materiál Ytong. Vertikální svody jsou opatřeny cca 1 metr nad zemí čistící tvarovkou, která je přístupná přes nerezová dvířka. Pod zemí jsou svody vedeny do vlastní kanalizační větve, která vede do výstupní šachty a následně spolu se splaškovými vodami zaústěna do veřejné jednotné kanalizace Vodovod Vnitřní vodovod je napojen na veřejný vodovodní řád pomocí přípojky DN 50. Hlavní uzávěr vody a vodoměrná soustava je umístěny v technické místnosti ( schéma vodoměrné soustavy viz.výkres.) Teplá užitková voda bude připravována centrálně v ohřívači TUV o objemu 400 l, umístěném rovněž v technické místnosti. Rozvod TUV bude proveden nucenou cirkulací v souběhu s rozvodem studené vody. Ohřev teplé užitkové vody zajišťuje kotel Junkers Supraline KN 42-8 E o výkonu 42 kw Ležaté rozvody jsou vedeny volně v podhledu, stoupací rozvody drážkami ve zděných příčkách. Potrubí je navrženo z plastu, izolované tepelnou izolací MIRELON tl. 10 mm. U dlouhých rozvodů je nutné dbát na kompenzaci délkové roztažnosti potrubí buď trasou nebo vložením kompenzátorů. Výtokové baterie jsou chromované stojánkové nebo nástěnné. Zařizovací předměty jsou v bílé barvě, WC typu GEBERIT, sprchové kouty a vany jsou provedeny z pohledového betonu Vytápění Dům je vytápěn ve všech místnostech včetně garáže kromě technické místnosti. Technická místnost slouží současně jako kotelna. Zdrojem tepla pro vytápění je plynový kotel Junkers Supraline KN 42-8 E o výkonu 42 kw, ohřev teplé užitkové vody je řešen zásobníkem na 400 l. Zabezpečení soustavy zajišťuje expanzní nádrž. Systém ústředního vytápění je řešen jako teplovodní dvoutrubkový s nuceným oběhem. Materiálem je PVC. Je rozdělen na dvě sekce dle teploty otopné vody, pro radiátory a otopné žebříky 75 stupňů a pro podlahové vytápění 45 stupňů. Podlahové vytápění je napájeno čtyřmi podružnými rozvaděči. Vzhledem k velmi proskleným plochám a otevřenosti domu je užito podlahového vytápění Rehau, doplněné podlahovými konvektory značky Boki. Dále jsou navržena desková otopná tělesa Koratherm a v koupelnách jsou navíc osazeny otopné žebříky. Rozvody přívodní a vratné vody jsou vedeny v podlaze. K odvodu spalin slouží komínový systém Schiedel KeraStar (nerezový komín s odvodem spalin turbo) je uchycen na severní fasádě vyveden na střechu. Kotelna je větrána skrz mřížku ve fasádě. Všechny prostory jsou odvětrávány, buď přirozeně nebo podtlakově (anemostat), které jsou vedeny na střechu v místě nepochozí střechy.

34 Tepelné ztráty objektu: QVyt = Vn x qcn x (tis tie) = 2481,21 x 0,5 x 30 = 32,72 kw qcn = An / Vn = 0,5 W/ m³k An = plocha vnější kce + kce přilehlé k zemině Vn = obestavěný prostor Návrh zásobníku a ohřívače teplé vody : QTV = E2 / T = 77,23/24 = 3,22 kw VZP = n x Vo = 6 x 2x 0,082 = 0,984 m³/den - množství vody k ohřátí E2T = VZP x c x (t2 t1) = 0,984 x 1,163 x (55-10) = 51,49 kwh c = 1,163 - měrná tepelná kapacita vody t1 = 55 C t2 = 10 C E2z = ½ x E2T = 25,74 kwh ztráta tepla v rozvodech E2 = 51, ,74 = 77,23 kwh max.spotřeba tepla Qcelk = QVyt + QTV = 32,72 + 3,22 = 35,94 kw Navržen kotel Junkers SUPRALINE KN 42-8 E o max. výkonu 42 kw Emax = 38 % E2 = 16,65 kwh VZ = Δ Emax /c x (t2 t1) = 16,65 / 1,163 x 45 = 0,32 m³ Navržen zásobník na 400l 1.4. Plynovod Plyn je přiváděn z nízkotlakého rozvodu DN 40 materiál lineární polyethylen vedoucí v hloubce 0,8 m pod terénem. Hlavní uzávěr plynu a plynoměr se nachází v technické místnosti vedle skladu. Kulový kohout je umístěn ve výšce 0,5 m nad podlahou. V místě prostupu konstrukcí je potrubí opatřeno plynotěsnou chráničkou a ta je utěsněna pružněplastickým asfaltovým tmelem. Plyn je využíván k vytápění a ohřevu teplé užitkové vody kotlem Junkers SUPRALINE KN 42-8 E, tento zdroj se nachází také v technické místnosti Elektroinstalace Napojení je realizováno z ulice Nad Tejnkou. Přípojková skříň s elektroměrem a hlavním domovním jističem je osazena v oplocení na hranici pozemku. Hlavní domovní rozvaděč bude umístěn ve vnitřní stěně technické místnosti. Elektrické zařízení je rozděleno na dva podružné rozvaděče, jeden pro veřejnou a druhý pro soukromou část. Rozvaděče obsahují jistící prvky světelných a zásuvkových rozvodů. Rozvody silnoproudých vedení pro zásuvky a vývody pro umělé osvětlení budou provedeny v mědi. V rezidenci jsou navrženy čtyři varné desky + trouba, obojí bude napájeno elektrickým proudem. Osvětlení je navrženo žárovkovými a zářivkovými svítidly, která budou ovládány vypínači u vstupů do jednotlivých místností. Spínače se osadí ve výšce mm nad podlahou. Zásuvky se osadí mm nad podlahou, v kuchyni pak ve výšce 1000 mm nad podlahou. Zásuvka pro myčku je umístěna pod pracovní plochou. Prostupy v železobetonových konstrukcích budou řešeny pomocí husích krků. Vedení je ukládáno do podhledů případně v podlaze, ve zděných příčkách tradičně v drážce Domovní odpad Pro umístění odpadních nádob je navržena nika na východní straně pozemku, mezi vjezdem do garáže a hlavním vstupem. Předpokládá se, že uživatelé budou třídit odpad na plasty, sklo a papír. Tudíž zde bude potřebné místo pro tříděné nádoby. Popelnice budou přístupné jak z pozemku, tak ze strany veřejné komunikace. Dimenze odpadu pro celou rezidenci na týden čtyřčlenná rodina 4 x 35 l = 140 litrů správce s ženou 2 x 35 l = 70 litrů dva ubytovaní hosté 2 x 20 l = 40 litrů dvanáct lidí společenské akce 12 x 1 l = 12 litrů celkem 262 litrů Tříděný odpad 40% - vyváží sami uživatelé Komunální odpad 60% - bude pravidelně vyvážen technickými službami 270 litrů z toho 60 % = 157 litrů navržena jedna plastová popelnice na kolečkách obsah 240 l a tři nádoby na tříděný odpad sklo, papír, plast 1.7. Hromosvod Objekt bude chráněn mřížovou soustavou, která bude doplněna o pomocné jímače. Jištěny budou všechny vyčnívající prvky např: světlíky, antény, oplechování, větrací hlavice. Jímací soustava bude napojenou na páskové zemnice. Objekt bude chráněn proti přepětí Větrání Koupelny, WC, šatny a kuchyně budou podtlakově větrány vlastním ventilátorem (anemostatem) umístěným v podhledu nebo přirozeně mřížkou ve stěně. Digestoře budou napojeny na větrací potrubí přes výměnný uhlíkový filtr. Velké prostory s prosklenými plochami budou větrány přirozeně pomocí posuvných oken, pokud by nestačilo přirozené větrání, byly by do fasády umístěny klimatizační jednotky. Garáž bude odvětrávána přes mřížku v obvodové zdi. 2. POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ 2.1. Seznam dokumentace a) projektové podklady dokumentace pro stavební povolení b) Normy: ČSN Požární bezpečnost staveb. Nevýrobní objekty. ČSN Požární bezpečnost staveb. Výrobní objekty Příloha I. garáže. Předmětem projektové dokumentace je novostavba rezidence pro velvyslance, jedná se o nepodsklepený jednopodlažní objekt s rozdílem úrovní necelého půl metru Konstrukční a dispoziční řešení Nosné obvodové zdivo i vnitřní nosné zdivo je navrženo z železobetonové stěny o tl. 200 mm s krytím výztuže min. 20 mm s minimální požární odolností 180 min. Vnitřní příčky tvoří zděné z porobetonových tvárnic YTONG v tl. 150 mm - bez požadavku na požární odolnost. Stropní konstrukce jsou monolitické železobetonové o tloušťce 250 mm s min. požární odolností 180 minut. Dveře do garáže jsou navrženy také s dostatečnou požární odolností Dělení na požární úseky Veřejná a soukromá část tvoří samostatný požární úsek. Vzhledem k malému výkonu kotle (Junkers SUPRALINE KN 42-8 E) do 50kW do tohoto úseku spadá i technická místnost. Druhým požárním úsekem je garáž. Jedná se o garáž zahrnující tři garážová stání, která je součástí objektu. Tvoří samostatný požární úsek. Z garáže vede jedna nechráněná úniková cesta vraty přímo do venkovního prostoru, druhá nechráněná cesta je dveřmi přes chodbu do hlavního koridoru, odkud je umožněn únik přímo ven.

35 2.4. Únikové cesty Z objektu je únik zajištěn přes nechráněné únikové cesty - přímo na volné prostranství. Dle čl. 3.3 ČSN se pro evakuaci osob považuje za postačující nechráněná úniková cesta šířky 0,9 m s šířkou dveří na únikové cestě 0,8 m dlouhá max. 15 m. Délky únikových cest se v rodinných domech neposuzují Odstupové vzdálenosti Odstupové vzdálenosti jsou vzhledem k poloze objektu a velikosti požárně otevřených ploch považovány za vyhovující bez dokládání výpočtem. Odstupové vzdálenosti nepřesahují hranice stavebního pozemku, ani nezasahují do požárně otevřených ploch sousedících požárních úseků. Požárně nebezpečný prostor objektu nezasahuje mimo pozemek stavebníka, je splněn /1998 Sb. a vyhl. 26/1999 Sb Požární voda Vnitřní požární voda V rodinných domech se požární voda nenavrhuje Vnější požární voda Vnější požární voda je zajištěna ze stávajícího rozvodu vody v přilehlých ulicích. Pro objekt je nutno zajistit odběrná místa splňující následující parametry: požární hydrant vzdálený od PÚ max. 200 m, vzdálenost mezi hydranty max. 400 m Zhodnocení objektu z hlediska protipožárního zásahu Příjezd zásahových vozidel k objektu je umožněn po stávající komunikaci na východní straně ul. U Hřiště. Nástupní plochy nejsou požadovány Opatření požárně bezpečnostního řešení V garáži bude umístěn jeden přenosný hasící práškový přístroj s náplní 6kg Technická zařízení stavby Vytápění Vzhledem k malému výkonu kotle do 50kW ( Junkers SUPRALINE KN 42-8 E ), technická místnost spadá spolu s obytnými plochami do jednoho požárního úseku. Kotel je umístěn v samostatné technické místnosti Elektroinstalace Je řešena s ohledem na daný druh prostředí. Proti vlivům atmosférické elektřiny je objekt chráněn dle ČSN Při kolaudaci bude předložena revize elektrozařízení Větrání Všechny prostory jsou odvětrávány, buď přirozeně nebo podtlakově. V případě diskomfortu by byly navrženy klimatizační jednotky.

36

37

38

39

40

41 ČÁST PAM REZIDENCE PRO VELVYSLANCE ul. U Hřiště, Praha 6 - Břevnov Šárka Kadeřábková, FA ČVUT, 2008/2009

42 Textová část 0. Obecná charakteristika budovy 0.1. Popis objektu 0.2. Hydrogeologické poměry 0.3. Konstrukční řešení 1. Návrh postupu výstavby řešeného pozemního objektu v návaznosti na ostatní stavební objekty stavby 1.1.OBJEKT č hrubé terénní úpravy 1.2.OBJEKT č napojení na kanalizační řad 1.3.OBJEKT č vybudování oplocení po celém obvodu pozemku do výšky 1,8 m 1.4.OBJEKT č elektrická přípojka 1.5.OBJEKT č vodovodní přípojka 1.6.OBJEKT č plynovodní přípojka 1.7.OBJEKT č vila pro velvyslance TE zemní práce TE základové konstrukce TE hrubá vrchní stavba TE střešní konstrukce TE hrubé vnitřní konstrukce TE dokončovací práce - vnitřní povrchové práce TE dokončovací práce - vnější povrchové úpravy 1.8.OBJEKT č opěrné zdi, dřevěné terasy 1.9.OBJEKT č příjezdová rampa OBJEKT č chodníky, bazén OBJEKT č parkové úpravy - osazení stromy, trávník 2. Návrh zdvihacích prostředků, Návrh výrobních, montážních a skladovacích ploch pro TE zemní konstrukce, hrubá vrchní stavba 2.1 Návrh zdvihacích prostředků 2.2. Návrh výrobních, montážních a skladovacích ploch pro TE 3. Návrh trvalých záborů staveniště s vjezdy a výjezdy na staveniště a vazbou na dopravní systém 4. Ochrana životního prostředí během výstavby, bezpečnost a ochrana zdraví na staveništi Výkresová část 1. Celková situace stavby P1 2. Zařízení staveniště P2 - Hranice staveniště - trvalý zábor - Vjezd a výjezd ze staveniště s vazbou na vnější dopravní systém - Zdvihací prostředek a jeho dosah - Výrobní, montážní, skladovací plochy a plochy pro sociální zařízení a kanceláře

43 0. Obecná charakteristika budovy 0.1. Popis objektu Navrhovaný objekt je vila pro velvyslance. Dům je nepodsklepený jednopodlažní, založen na jedné úrovni. Pozemek o výměře 2318 m² se nachází v Praze 6 na Břevnově. Parcelu obklopují dvě komunikace ze severu ulice nad Tejnkou, z východu ulice U Hřište z níž je umožněn vstup na pozemek. Vila je striktně oddělena do dvou funkčních bloků. Soukromá část na jihu je menší a slouží pro rodinu velvyslance. Veřejná část na severu je využívána pro společenské akce. Tyto dva segmenty jsou propojeny komunikačním tubusem. Terén obdélníkovitého tvaru parcely je spíše rovinatý Hydrogeologické poměry Hladina podzemní vody se nachází pod úrovní základové spáry, objekt nezasahuje do ochranného pásma vody ani do záplavové oblasti. V místě stavby nejspíš není archeologické naleziště, archeologický průzkum se nepředpokládá. Geologické poměry: informace ze sondy S1 ulice Diskařská, Břevnov (0,000) - (-0,150): navážka, písčitá hlína s úlomky zvětralé opuky : Rdt = kpa (-0,150) (-6,700): zvětralé, rozpukané, písčité slínovce opuky : Rdt = 400 kpa (-6,700) (-9,700): slité jílovce, slíny, slínovce, převážně charakteru v ruce lámaného jílovce,lokálně jíl tuhé konzistence : Rdt = 500 kpa Zatřídění zeminy (-0,150) (-6,700): třída těžitelnosti 4 pevné nevětrané zvětrané 0.3. Konstrukční řešení Objekt bude založen na základových pasech z prostého betonu, dále podkladní beton vyztužen kari sítí, ložná spára vrchní stavby bude odizolována proti vodě a zemní vlhkosti. Tato konstrukce bude kvalitně tepelně izolována minerální vlnou Rockwool o tl.100 mm. Skladba podlahy bude tvořena betonovou mazaninou o tl. 70 mm, separační vrstvou. Podlaha bude vybavena teplovodním vytápěním značky Rehau. S nášlapnou vrstvou tvořenou lepenou dvouvrstvou podlahou s povrchem dřevěného masivu. Svislé nosné konstrukce jsou navrženy jako železobetonový monolitický stěnový obousměrný systém. Stropní deska je 250 mm vyztužená ocelovými pruty. Příčky jsou tvořeny zdivem z porobetonových tvárnic YTONG v tl. 75 mm, 125 mm. Střecha je plochá s osazená extenzivní a jednoduše intenzivní zelení. Okna a dveře jsou hliníková převážně posuvná od firmy Reyners aluminium, typu CP 96 s izolačním zasklením. Vnější konstrukce jsou izolovány kontaktním izolačním systémem Rockwool tl. 180 mm s povrchovou úpravou cementová stěrka imitace betonu. Povrchová úprava vnitřních konstrukcí je převážně cementová stěrka Pandomo Wall. Podhledy tvoří montované zavěšené desky ze sádrokartonu tl. 12,5 mm s bezesparou povrchovou vrstvou také Pandomo Wall. V některých částech vily je ponechán pohledový beton. 1. Návrh postupu výstavby řešeného pozemního objektu v návaznosti na ostatní stavební objekty stavby Bednění - systém BEAMDECK - pro stropní konstrukce - hliníkové nosníky stropního bednění s padací hlavou pro časné odbedňování - systém PERI TRIO Plattform - pro stěnové kce - varianta bednění TRIO s kompletním zajištěním bezpečnosti práce - bednění bude dováženo na stavbu nákladním vozem, dle velikostí panelů - složené jeřábem na skládce - bednění provádění montážníci Výztuž - je na staveniště dopravována ve svazcích stejného tvaru a délky - je předem nastříhaná a naohýbaná - dováží se z armovny nákladním automobilem - vykládka a manipulace věžovým jeřábem - výztuž provádějí železáři Beton - beton se připraví v centrální betonárce - beton je na stavbu přivážen autodomíchávačem Schwing přímo z výroby - po staveništi se beton pohybuje na jeřábu v závěsném koši (0,375 m³) - betonáž provádějí betonáři Ocelové sloupy - jsou na staveniště dopravovány nákladním automobilem o délce dle výšky sloupů cca 3,19 m - dováží se z mostárny - každý dílec má své číslo a je opatřen antikorozním přípravkem, většinou je po osazení obnoven - sváří svářeči Tvárnice Ytong - na stavbu budou dopraveny nákladním automobilem - po stavbě se přesunují pomocí výtahu - zdění provádějí zedníci Jeřáb - přiveze se tahačem z půjčovny, zajistí se vlastními vzpěrami a rozloží se - bude umístěn na východ zhruba na střed od stavby 1.1.OBJEKT č hrubé terénní úpravy a. odstranění keřů a stromů b. na celém pozemku bude sejmuta vrstva ornice (cca 300 mm pomocí buldozeru), část ornice bude uskladněna (do max. výšky 2m) na vyhrazené skládce na pozemku pro pozdější použití k rekultivaci pozemku, zbytek odvezen na skládku 1.2.OBJEKT č napojení na kanalizační řad 1.3.OBJEKT č vybudování oplocení po celém obvodu pozemku do výšky 1,8 m 1.4.OBJEKT č elektrická přípojka 1.5.OBJEKT č vodovodní přípojka 1.6.OBJEKT č plynovodní přípojka 1.7.OBJEKT č vila pro velvyslance TE zemní práce a. úprava příjezdové cesty štěrkopískovým podsypem b. vytežení jámy na jednu úroveň c. vytěžení rýh pro základové pasy v nezámrzné hloubce 1 m pod terénem a vytěžení rýh pro ležatý rozvod kanalizace d. úpravy pro vedení IS e. položení ležatého rozvodu kanalizace f. zasypání a zhutnění rýh kanalizace

44 TE základové kce a. provedení monolitických pasů z prostého betonu v nezámrzné hloubce 1m b. ukládaní IS c. štěrkopískový podsyp d. podkladní beton - monolitický beton vyztužený kari sítí - úprava betonu pro uložení HIZ e. technologická přestávka f. zateplení obvodových pasů pomocí extrudovaného polystyrenu tl. 140mm g. HIZ proti zemní vlhkosti TE hrubá vrchní stavba Svislé nosné konstrukce - ŽB monolitické stěny - systém obousměrný, ocelové sloupy stěny - jsou navrženy jako monolitické železobetonové o tloušťce 200mm. Výroba svislých kcí bude umožněna oboustranným bedněním systémem PERI TRIO Plattform s kompletním zajištěním bezpečnosti práce. a. přenesení bednění na místo věžovým jeřábem b. sestavení bendění jedna část provádějí montážníci c. montáž armatur a chrániček- přenesení výztuže věžovým jeřábem navázání distančníků železáři d. zhotovení druhé strany bednění - montážníci e. betonáž - betonáři naplní koš, přeprava věžovým jeřábem na f. místo - vysypání betonu, betonáž se provádí po záběrech jeden záběr pojme 45 m 3 betonu g. hutnění ponorným vibrátorem h. technologická přestávka cca 2 dny - během technologické přestávky ochrana betonu proti dešti a slunci plachtou a ochrana kropením před vysycháním i. odbednění provádějí montážníci - přenesení bednění jeřábem na místo, kde očistí a skladuje - může být odbedněno při 30% pevnosti betonu, protože jsou stěny zatíženy pouze vlastní hmotností. sloupy jsou navrženy jako ocelové profily o velikosti 100x100 mm, budou kotveny pouze v místech velkých prosklených ploch do betonové podkladní desky tl. 150mm, budou součástí okenních rámů a. přenesení sloupů na místo věžovým jeřábem b. kotvení pomocí ocelových kotev c. přivaření provádějí svářeči d. betonová zálivka betonáři naplní koš, beton dopraven od automixu jeřábem s košem Vodorovné nosné konstrukce stropní konstrukce je navržena jako ŽB deska o tloušťce 250mm a. přenesení bednění na místo věžovým jeřábem, nebo ručně b. zhotovení bednění typ bednění - PERI BEAMDECK s padací hlavou - hliníkové nosníkové stropní bednění c. přenesení výztuže věžovým jeřábem d. uložení, vázání výztuže, uložení distančnímu provádějí vazači (obednění ocelových sloupů - bednění a armovací koš dopraven jeřábem) e. betonáž - betonáři naplní koš, přeprava věžovým jeřábem na místo, provádějí betonáři f. hutnění ponorným vibrátorem g. technologická přestávka cca 2 dny - během technologické přestávky ochrana betonu proti dešti a slunci plachtou a ochrana kropením před vysycháním h. odbednění pomocí padacích hlav (stropní stojky systém BEAMDECK) ponechání stojek pro dosažení min. 70% únosnosti konstrukce i. sundání stojek cca po 14 dnech provádí montážníci j. provedení pevnostní zkoušky k. přenesení bednění věžovým jeřábem nebo ručně na místo - očištění bednění a nanesení bednicích nátěrů na určeném místě na staveništi Vzhledem k velkému rozsahu stropní desky není možné ji vybetonovat během jedné pracovní směny, proto se vytvoří pracovní spáry v místě nulového momentu v ¼ délky. Betonáž se provede v 5 pracovních směnách, přičemž se za den vybetonuje 45 m 3. Betonáž je realizována pomocí věžovým jeřábem s košem 0,375 m TE střešní konstrukce - střecha plochá, jednoplášťová, extenzivní a. betonová mazanina 150 mm - spádová vrstva b. separační vrstva c. tepelná izolace z extrudovaného polystyrenu tl. 200 mm d. filtrační tkanina e. rohož f. vegetační vrstva 160 mm TE hrubé vnitřní konstrukce a. příčky zděné, YTONG tl.75mm, 125mm b. výplně otvorů, hrubé rozvody IS c. hrubé omítky d. podlahové topení, konvektory e. hrubé podlahy TE dokončovací práce - vnitřní povrchové práce a. kompletizace IS b. čisté malby c. čisté podlahy d. obklady e. úklid TE dokončovací práce - vnější povrchové úpravy a. výstavba lešení b. zateplení fasády c. omítka d. oplechování e. hromosvod f. demontáž lešení g. okapový chodníček 1.8.OBJEKT č opěrné zdi, dřevěné terasy 1.9.OBJEKT č příjezdová rampa OBJEKT č chodníky, bazén OBJEKT č parkové úpravy - osazení stromy, trávník
