1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ I FAKULTA ARCHITEKTURY ATELIÉR PRO HOSTUJÍCÍHO PROFESORA I TEREZA ŠVÁCHOVÁ I BAKALÁŘSKÁ PRÁCE I ATELIÉR CÍSLER - OTH I 2012/13

2 OBSAH DOKUMENTACE A PRŮVODNÍ ZPRÁVA B SOUHRNÁ TECHNICKÁ ZPRÁVA C SITUACE STAVBY C.01 Situace širších vztahů C.02 Koordinační situace stavby D DOKLADOVÁ ČÁST E ZÁSADY ORGANIZACE STAVBY E Technická zpráva REA E Situace staveniště F DOKUMENTACE STAVBY F.01 ARCHITEKTONICKÉ F Technická zpráva A STAVEBNĚ TECHNICKÉ F Půdorys základů ŘEŠENÍ F Půdorys 1NP F Půdorys 2NP F Půdorys 1. a 2. úrovně střechy F Řez A-A F Řez B-B F Řez C-C F Pohled severozápadní F Pohled severovýchodní F Pohled jihovýchodní F Pohled jihozápadní F Tabulka dveří F Tabulka dveří F Tabulka LOP F Tabulka zámečnických prvků F Tabulka klempířských prvků F Tabulka ostatních výrobků F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb stěn F Tabulka skladeb střech F Detail 1 F Detail 2 F Detail 3 F Detail 4 F Detail 5 F Detail 6 F Detail 7 F.02 STAVEBNĚ F Technická zpráva NK KONSTRUKČNÍ ČÁST F Výpočet sloupu F Výkres tvaru základů F Výkres tvaru 1NP F Výkres tvaru 2NP F Výkres tvaru 3NP F Výkres tvaru 4NP F.03 POŽÁRNĚ F Technická zpráva PBŘ BEZPEČNOSTNÍ ŘEŠENÍ F Situace požární bezpečnost F Požární úseky 1NP F Požární úseky 2NP F.04 TECHNIKA A F Technická zpráva TZB PROSTŘEDÍ STAVEB F Koordinační situace TZB F Koordinační půdorys 1NP F Koordinační půdorys 2NP F.05 NÁVRH ČÁSTI F Technická zpráva - interiér INTERIÉRU F Výsek půdorysu, řezy, pohledy F Tabulka výrobků

3 A ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE PRŮVODNÍ ZPRÁVA FAKULTA ARCHITEKTURY BAKALÁŘSKÁ PRÁCE název stavby: ATELIÉR PRO HOSTUJÍCÍHO PROFESORA místo stavby: PARK INDIRY GHÁNHÍOVÉ vedoucí ústavu: vedoucí projektu: vypracovala: doc. Ing. arch. Michal Kohout MgA. Ondřej Císler, Ph.D. Tereza Šváchová OBSAH DOKUMENTACE A PRŮVODNÍ ZPRÁVA B SOUHRNÁ TECHNICKÁ ZPRÁVA C SITUACE STAVBY C.01 Situace širších vztahů C.02 Koordinační situace stavby D DOKLADOVÁ ČÁST E ZÁSADY ORGANIZACE STAVBY E Technická zpráva REA E Situace staveniště F DOKUMENTACE STAVBY F.01 ARCHITEKTONICKÉ F Technická zpráva A STAVEBNĚ TECHNICKÉ F Půdorys základů ŘEŠENÍ F Půdorys 1NP F Půdorys 2NP F Půdorys 1. a 2. úrovně střechy F Řez A-A F Řez B-B F Řez C-C F Pohled severozápadní F Pohled severovýchodní F Pohled jihovýchodní F Pohled jihozápadní F Tabulka dveří F Tabulka dveří F Tabulka LOP F Tabulka zámečnických prvků F Tabulka klempířských prvků F Tabulka ostatních výrobků F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb stěn F Tabulka skladeb střech F Detail 1 F Detail 2 F Detail 3 F Detail 4 F Detail 5 F Detail 6 F Detail 7 F.02 STAVEBNĚ F Technická zpráva NK KONSTRUKČNÍ ČÁST F Výpočet sloupu F Výkres tvaru základů F Výkres tvaru 1NP F Výkres tvaru 2NP F Výkres tvaru 3NP F Výkres tvaru 4NP F.03 POŽÁRNĚ F Technická zpráva PBŘ BEZPEČNOSTNÍ ŘEŠENÍ F Situace požární bezpečnost F Požární úseky 1NP F Požární úseky 2NP F.04 TECHNIKA A F Technická zpráva TZB PROSTŘEDÍ STAVEB F Koordinační situace TZB F Koordinační půdorys 1NP F Koordinační půdorys 2NP F.05 NÁVRH ČÁSTI F Technická zpráva - interiér INTERIÉRU F Výsek půdorysu, řezy, pohledy F Tabulka výrobků

4 A - PRŮVODNÍ ZPRÁVA a/ identifikace stavby Novostavba ateliéru a bytu pro hostujícího profesora na FA ČVUT, součást kampusu dejvických univerzit. Název stavby Ateliér pro hostujícího profesora územně plánovací informace u staveb podle 104 odst. 1 stavebního zákona Stavba je v souladu s regulačním plánem území. h / věcné a časové vazby stavby na související a podmiňující stavby a jiná opatření v dotčeném území Místo stavby Zadavatel Ateliér Park Indiry Gandhíové, Praha 6 Dejvice FA ČVUT Císler Oth V průběhu stavby bude částečně omezen provoz v ulici Thákurova z důvodu vjezdu a výjezdu ze staveniště, toto omezení bude trvat po celou dobu výstavby hrubé stavby. Nejsou známy žádné další související stavby, které by mohly ovlivňovat navrhované řešení. i / předpokládává lhůta výstavby včetně popisu postupu výstavby Zpracovatel PD Stupeň PD Charakter stavby Účel stavby Tereza Šváchová projektová dokumentace pro stavební povolení novostavba Datum zpracování letní semestr 2012/13 stavba pro školství a vzdělávání a bydlení (ateliér a byt) b/ údaje o dosavadním využití a zastavěnosti území, o stavebním pozemku a o majetkových vztazích Stavební parcela se nachází v zeleném pásu uprostřed dejvického univerzitního kampusu. Území slouží stejnému účelu dnes jako v minulosti je zde parková zeleň s drobným městským mobiliářem, ale spíše než odpočinková zóna slouží jako zóna tranzitní vede tudy pěší pás pro chodce, která spojuje východ a západ kampusu. Předpokládaná lhůta výstavby je 18 měsíců. Nejprve bude vybudováno staveniště, upraven pozemek, odstraněno pár kusu městského mobiliáře a tři mladé stromky. Po vybudování základů bude stavba pokračovat hrubou vrchní stavbou. Při dokončovacích pracech budou mladé stromy opětovně vysazeny. j / statistické údaje o orientační hodnotě stavby bytové, nebytové, na ochranu životního prostředí a ostatní v tis. Kč, dále údaje o podlahové ploše budovy bytové či nebytové v m 2, a o počtu bytů v budovách bytových a nebytových Předběžná odhadová cena objektu je 32 mil. Kč. Nebytová podlažní plocha 492,2 m 2 Bytová podlažní plocha 203,7 m 2 Počet bytů 1 Pozemek je obdélného tvaru, ze severozápadu je ohraničen pěší komunikací, z jihovýchodu a jihozápadu ulicí Thákurova. Pozemek je přibližně rovinatý, výškopisná poloha čisté podlahy 1NP (± 0.000) odpovídá m.n.m. c/ údaje o provedených průzkumech a o napojení na dopravní a technickou infrastrukturu Na území nebyly provedeny žádné aktuální průzkumy, pro návrh byla použita dostupná archivní geologická sonda. Objekt není přímo napojen na stávající komunikace, doprava v klidu se uskutečňuje v bezprostřední blízkosti na přilehlých parkovacích plochách, pěší přístup je možný ze všech okolních komunikací po zpevněných plochách. Hlavní vstup do objektu je z jihozápadu, na severovýchod je orientován únikový východ. Objekt je pomocí nově vybudovaných přípojek připojen na stávající vedení probíhající pod komunikací Thákurova (vodovod, silnoproud, splašková kanalizace). Horkovod je napojen přes transformační stanici v budově Fakulty stavební, dešťová voda je vsakována na vlastním pozemku pomocí vsakovacích tunelů, plynová přípojka není vyžadována. d/ informace o splnění požadavků dotčených orgánů Požadavky dotčených orgánů jsou splněny. e/ informace o dodržení obecných požadavků na výstavbu Stavba je navržena v souladu s obecnými požadavky zákona 183/2006 Sb. a vyhlášky 268/2009 Sb. f / údaje o splnění podmínek regulačního plánu, územního rozhodnutí, popřípadě

5 B ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA ARCHITEKTURY BAKALÁŘSKÁ PRÁCE SOUHRNÁ TECHNICKÁ ZPRÁVA název stavby: ATELIÉR PRO HOSTUJÍCÍHO PROFESORA místo stavby: PARK INDIRY GHÁNHÍOVÉ vedoucí ústavu: vedoucí projektu: vypracovala: doc. Ing. arch. Michal Kohout MgA. Ondřej Císler, Ph.D. Tereza Šváchová OBSAH DOKUMENTACE A PRŮVODNÍ ZPRÁVA B SOUHRNÁ TECHNICKÁ ZPRÁVA C SITUACE STAVBY C.01 Situace širších vztahů C.02 Koordinační situace stavby D DOKLADOVÁ ČÁST E ZÁSADY ORGANIZACE STAVBY E Technická zpráva REA E Situace staveniště F DOKUMENTACE STAVBY F.01 ARCHITEKTONICKÉ F Technická zpráva A STAVEBNĚ TECHNICKÉ F Půdorys základů ŘEŠENÍ F Půdorys 1NP F Půdorys 2NP F Půdorys 1. a 2. úrovně střechy F Řez A-A F Řez B-B F Řez C-C F Pohled severozápadní F Pohled severovýchodní F Pohled jihovýchodní F Pohled jihozápadní F Tabulka dveří F Tabulka dveří F Tabulka LOP F Tabulka zámečnických prvků F Tabulka klempířských prvků F Tabulka ostatních výrobků F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb stěn F Tabulka skladeb střech F Detail 1 F Detail 2 F Detail 3 F Detail 4 F Detail 5 F Detail 6 F Detail 7 F.02 STAVEBNĚ F Technická zpráva NK KONSTRUKČNÍ ČÁST F Výpočet sloupu F Výkres tvaru základů F Výkres tvaru 1NP F Výkres tvaru 2NP F Výkres tvaru 3NP F Výkres tvaru 4NP F.03 POŽÁRNĚ F Technická zpráva PBŘ BEZPEČNOSTNÍ ŘEŠENÍ F Situace požární bezpečnost F Požární úseky 1NP F Požární úseky 2NP F.04 TECHNIKA A F Technická zpráva TZB PROSTŘEDÍ STAVEB F Koordinační situace TZB F Koordinační půdorys 1NP F Koordinační půdorys 2NP F.05 NÁVRH ČÁSTI F Technická zpráva - interiér INTERIÉRU F Výsek půdorysu, řezy, pohledy F Tabulka výrobků

6 B SOUHRNNÁ TECHNICKÁ ZPRÁVA 1. URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ a/ zhodnocení staveniště Stavební parcela se nachází v Praze 6, v Parku Indiry Gándhíové, záměrně uprostřed univerzitního kampusu. V zadání není přesná poloha parcely v parku specifikována, ta vyplynula až z návrhu řešení. Parcela je ze severu a západu obklopená pěší cestou, z východu a jihu jednosměrnou ulicí Thákurova. Dominantou parcely jsou vzrostlé stromy, které budou z větší části na pozemku ponechány. Tři z nich společně s pár kusy drobného městského mobiliáře budou během příprav staveniště odstraněny. b/ urbanistické a architektonické řešení stavby, popřípadě pozemků s ní souvisejících Stromy, mezi kterými má budova stát byl inspirován celý kontext stavby. Konkrétně lípou srdčitou je inspirován půdorys domu, sloupy, stromy, které nesou střešní desku i samotný chod dějů v domě. Svou výškou (2NP) objekt nijak nekonkuruje velkým univerzitním budovám, ale svojí roli zdůrazňuje hlavně prosklením, díky kterému jsou tušit vnitřní dominantní sloupy a také tím, že je celý vyzdvihnutý takřka metr nad terénem. Toto celé má vytvářet výjimečnou, exklusivní a reprezentační budovu, která doplní funkční spektrum budov celého kampusu. c/ technické řešení a popisem pozemních staveb a inženýrských staveb a řešení vnějších ploch c1) pozemní stavby Konstrukce jsou navrženy tak, aby splňovaly platné normy a předpisy. Nosný systém stavby je kombinovaný železobetonový s převážně lehkým obvodovým pláštěm. Stropní desky jsou obousměrně pnuté, podporované stěnami středního traktu a nepravidelně rozsetými železobetonovými prefabrikovanými sloupy. Střední část objektu je založena na železobetonovém pasu, pod každým sloupem je jednostupňová základová patka. Objekt má tři úrovně střech, všechny jsou ploché, nejnižší z nich, v úrovni stropní desky 1NP je pochozí. Obvodový plášť je řešen jako celoprosklená neotvíravá prvková soustava lehkého obvodového pláště, v místech kontaktu se středním traktem jako těžký obvodový plášť tvořený nosnou železobetonovou monolitickou stěnou, tepelnou izolací z expandovaného polystyrenu a vrstvou pohledového bíle probarveného betonu. Pohledového betonu je použito i v interiéru stavby. c2) řešení vnějších ploch Plochy okolo budovy (a pod budovou) jsou zpevněny zhutněnou zeminou a vysypány drobným kamenivem d/ napojení stavby na dopravní a technickou infrastrukturu Dopravně není objekt napojen na stávající uliční síť. Do bezprostřední blízkosti objektu lze přijet i vozidlo odstavit v ulici Thákurova, přímé napojení tedy není nezbytné. Pěší přístup je díky zpevněným plochá v okolí stavby možný prakticky z jakéhokoliv místa přilehlých ulic. Hlavní vstup do budovy je situován na jihozápadní fasádu, únikový východ je na protější straně, na severovýchodní fasádě. Objekt je pomocí nově vybudovaných přípojek připojen na stávající vedení probíhající pod komunikací Thákurova (vodovod, silnoproud, splašková kanalizace). Horkovod je napojen přes transformační stanici v budově Fakulty stavební, dešťová voda je vsakována na vlastním pozemku pomocí vsakovacích tunelů, plynová přípojka není vyžadována. e/ řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu Technická zařízení jsou situována do technické místnosti, která se nachází ve středním traktu v prvním nadzemním podlaží, technické rozvody jsou vedeny podlaze nebo v instalačních šachtách. Doprava v klidu je řešena vyhrazeným a označeným stáním pro invalidu a dalšími dvěma místy pro zaměstnance na přilehlém parkovišti v ulici Thákurova. f / vliv stavby na životní prostředí a řešení jeho ochrany Stavba a provoz objektu nebudou mít žádný negativní vliv ani účinky na životní prostředí. Odpad ze stavby a komunální odpad z provozu bude řešen smluvně s předem domluvenou firmou a bude šetrně a odborně likvidován a tříděn. g / řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací Objekt je řešen jako bezbariérový dle vyhlášky č. 398/2009 Sb., o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. Pro vertikální pohyb osob se sníženou schopností orientace a pohybu jsou v domě zřízeny schodišťové plošiny a před domem v ulici Thákurova je vyhrazeno příslušné stání pro automobil. h/ průzkumy a měření, jejich vyhodnocení a začlenění jejich výsledků do projektové dokumentace Geologické ani hydrogeologické průzkumy provedeny nebyly, pro návrh byly použity podklady z archivních průzkumů. i / údaje o podkladech pro vytýčení stavby, geodetický referenční polohový a výškový systém Je použit výškový systém Bpv. Podkladem pro vytýčení stavby je katastrální mapa. j/ členění stavby na jednotlivé stavební a inženýrské objekty a technologické provozní soubory S 01 S02 S03 S04 S05 S06 ateliér pro hostujícího profesora přípojka silnoproud přípojka vodovod přípojka splašková kanalizace příprava území konečné terénní úpravy k/ Vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provádění stavby a po jejím dokončení, resp. Jejich minimalizace Stavba nebude okolí nijak negativně ovlivňovat. V průběhu stavby bude zajištěno dostatečné zajištění stavby zahrnující opatření proti prachu a nečistotám ze stavby, nákladní vozy budou před vyjetím na veřejnou komunikaci náležitě očištěny. l/ způsob zajištění ochrany zdraví a bezpečnosti pracovníků Při veškerých pracích na staveništi musí být respektovány platné předpisy bezpečnosti a ochrany zdraví při práci. Způsob zajištění ochrany zdraví a bezpečnosti pracovníků je podrobně uváděn v části E této dokumentace.

7 2. MECHANICKÁ ODOLNOST A STABILITA Stavba je navržena tak, aby v průběhu výstavby i po jejím dokončení nedošlo ke zřízení stavby nebo její části, k většímu než přípustnému stupni přetvoření nebo poškození částí stavby nebo technických zařízení a instalací v důsledku poškození nosné konstrukce. Podrobně je mechanická odolnost a stabilita řešena v části F.02 Stavebně konstrukční řešení, této dokumentace. 3. POŽÁRNÍ BEZPEČNOST Požární bezpečností se zabývá část dokumentace F.03 Požárně bezpečnostní řešení zajišťuje, že konstrukce zachová svoji nosnost po určitou dobu požáru, že bude omezeno šíření požáru uvnitř budovy a přeskočení požáru na okolní budovy, že bude umožněna bezpečná evakuace osob a zvířat a bude umožněn bezpečný zásah jednotek požární služby. 4. HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ Stavba bude při běžném provozu splňovat hygienické požadavky odpovídající jejímu účelu, pro který byl navrhovaná a také bude splňovat požadavky na ochranu zdraví osob a zvířat. Návrh objektu splňuje požadavky stavební fyziky na kvalitu vnitřního prostředí. Splaškové odpadní vody jsou z objektu odváděny přípojkou do stávající veřejné splaškové kanalizace, dešťová voda je sbírána a pomocí vsakovacích tunelů vsakována na vlastním pozemku. b/ zásobování vodou Objekt je napojen nově vybudovanou přípojkou na stávající vodovodní řád. c/ zásobování energiemi Objekt je napojen nově vybudovanou přípojkou a stávající sítě silnoproudu. d/ řešení dopravy Viz body B.1d B.1.e. e/ povrchové úpravy okolí stavby včetně vegetačních úprav V nezastavěných částech pozemku bude ponechaná původní parková úprava, za odstraněné stromy budou vysazeny nové. Bezpečnost práce a ochrana zdraví jsou řešeny v souladu s vyhláškou č. 324/1990 Sb. Stavba objektu ani jeho provoz nebude mít negativní vliv na životní prostředí. 5. BEZPEČNOST PŘI UŽÍVÁNÍ Pro navržené užívání je stavba bezpečná. Provozní řád bude vypracován provozovatelem stavby před uvedením do provozu. 6. OCHRANA PROTI HLUKU Stavba objektu bude probíhat za dodržování hlukových limitů pro danou denní dobu, nebude vznikat nadměrný hluk. Stavební konstrukce a provedení detailů bude omezovat šíření běžného hluku v exteriéru budovy. 7. ÚSPORA ENERGIE A OCHRANA TEPLA Stavební konstrukce jsou navrženy v souladu s požadavky příslušných předpisů a norem. 8. ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE Objekt je řešen jako bezbariérový. Prostory uvnitř budovy jsou přístupné po rovině, výškové rozdíly mezi terénem a vstupem do objektu a mezi prvním a druhým podlažím v objektu jsou řešeny schodišťovou plošinou určenou pro osoby se sníženou možností pohybu a orientace. V prvním patře objektu je zřízena toaleta pro invalidy, jejíž rozměry a rozměry jejích prvků jsou v souladu s příslušnými normami a předpisy. 9. OCHRANA STAVBY PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ Stavba nezasahuje do žádných ochranných ani bezpečnostních pásem. Na parcele ani v okolí není zvýšená koncentrace radonu, území není poddolované, oblast není seizmicky aktivní. 10. OCHRANA OBYVATELSTVA V rámci projektu není řešeno. 11. INŽENÝRSKÉ OBJEKTY a/ odvodnění území včetně zneškodňování odpadních vod

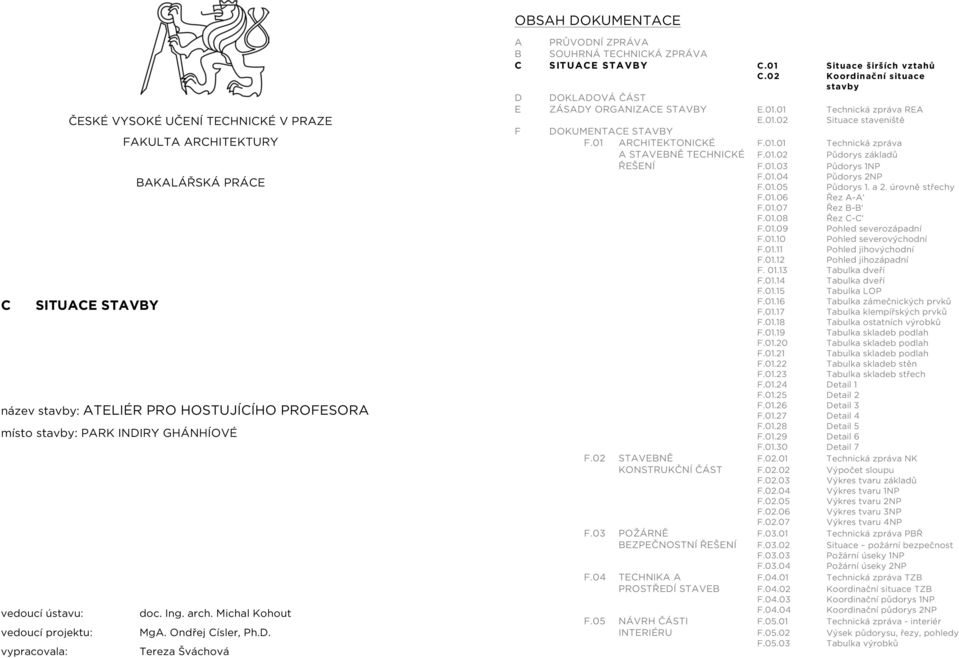

8 C ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE SITUACE STAVBY FAKULTA ARCHITEKTURY BAKALÁŘSKÁ PRÁCE název stavby: ATELIÉR PRO HOSTUJÍCÍHO PROFESORA místo stavby: PARK INDIRY GHÁNHÍOVÉ vedoucí ústavu: vedoucí projektu: vypracovala: doc. Ing. arch. Michal Kohout MgA. Ondřej Císler, Ph.D. Tereza Šváchová OBSAH DOKUMENTACE A PRŮVODNÍ ZPRÁVA B SOUHRNÁ TECHNICKÁ ZPRÁVA C SITUACE STAVBY C.01 Situace širších vztahů C.02 Koordinační situace stavby D DOKLADOVÁ ČÁST E ZÁSADY ORGANIZACE STAVBY E Technická zpráva REA E Situace staveniště F DOKUMENTACE STAVBY F.01 ARCHITEKTONICKÉ F Technická zpráva A STAVEBNĚ TECHNICKÉ F Půdorys základů ŘEŠENÍ F Půdorys 1NP F Půdorys 2NP F Půdorys 1. a 2. úrovně střechy F Řez A-A F Řez B-B F Řez C-C F Pohled severozápadní F Pohled severovýchodní F Pohled jihovýchodní F Pohled jihozápadní F Tabulka dveří F Tabulka dveří F Tabulka LOP F Tabulka zámečnických prvků F Tabulka klempířských prvků F Tabulka ostatních výrobků F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb stěn F Tabulka skladeb střech F Detail 1 F Detail 2 F Detail 3 F Detail 4 F Detail 5 F Detail 6 F Detail 7 F.02 STAVEBNĚ F Technická zpráva NK KONSTRUKČNÍ ČÁST F Výpočet sloupu F Výkres tvaru základů F Výkres tvaru 1NP F Výkres tvaru 2NP F Výkres tvaru 3NP F Výkres tvaru 4NP F.03 POŽÁRNĚ F Technická zpráva PBŘ BEZPEČNOSTNÍ ŘEŠENÍ F Situace požární bezpečnost F Požární úseky 1NP F Požární úseky 2NP F.04 TECHNIKA A F Technická zpráva TZB PROSTŘEDÍ STAVEB F Koordinační situace TZB F Koordinační půdorys 1NP F Koordinační půdorys 2NP F.05 NÁVRH ČÁSTI F Technická zpráva - interiér INTERIÉRU F Výsek půdorysu, řezy, pohledy F Tabulka výrobků

9 ] 2 ] Å Å

10

11 D ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE DOKLADOVÁ ČÁST FAKULTA ARCHITEKTURY BAKALÁŘSKÁ PRÁCE název stavby: ATELIÉR PRO HOSTUJÍCÍHO PROFESORA místo stavby: PARK INDIRY GHÁNHÍOVÉ vedoucí ústavu: vedoucí projektu: vypracovala: doc. Ing. arch. Michal Kohout MgA. Ondřej Císler, Ph.D. Tereza Šváchová OBSAH DOKUMENTACE A PRŮVODNÍ ZPRÁVA B SOUHRNÁ TECHNICKÁ ZPRÁVA C SITUACE STAVBY C.01 Situace širších vztahů C.02 Koordinační situace stavby D DOKLADOVÁ ČÁST E ZÁSADY ORGANIZACE STAVBY E Technická zpráva REA E Situace staveniště F DOKUMENTACE STAVBY F.01 ARCHITEKTONICKÉ F Technická zpráva A STAVEBNĚ TECHNICKÉ F Půdorys základů ŘEŠENÍ F Půdorys 1NP F Půdorys 2NP F Půdorys 1. a 2. úrovně střechy F Řez A-A F Řez B-B F Řez C-C F Pohled severozápadní F Pohled severovýchodní F Pohled jihovýchodní F Pohled jihozápadní F Tabulka dveří F Tabulka dveří F Tabulka LOP F Tabulka zámečnických prvků F Tabulka klempířských prvků F Tabulka ostatních výrobků F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb stěn F Tabulka skladeb střech F Detail 1 F Detail 2 F Detail 3 F Detail 4 F Detail 5 F Detail 6 F Detail 7 F.02 STAVEBNĚ F Technická zpráva NK KONSTRUKČNÍ ČÁST F Výpočet sloupu F Výkres tvaru základů F Výkres tvaru 1NP F Výkres tvaru 2NP F Výkres tvaru 3NP F Výkres tvaru 4NP F.03 POŽÁRNĚ F Technická zpráva PBŘ BEZPEČNOSTNÍ ŘEŠENÍ F Situace požární bezpečnost F Požární úseky 1NP F Požární úseky 2NP F.04 TECHNIKA A F Technická zpráva TZB PROSTŘEDÍ STAVEB F Koordinační situace TZB F Koordinační půdorys 1NP F Koordinační půdorys 2NP F.05 NÁVRH ČÁSTI F Technická zpráva - interiér INTERIÉRU F Výsek půdorysu, řezy, pohledy F Tabulka výrobků

12

13

14

15

16 E ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA ARCHITEKTURY BAKALÁŘSKÁ PRÁCE ZÁSADY ORGANIZACE STAVBY název stavby: ATELIÉR PRO HOSTUJÍCÍHO PROFESORA místo stavby: PARK INDIRY GHÁNHÍOVÉ vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: doc. Ing. arch. Michal Kohout MgA. Ondřej Císler, Ph.D. Ing. Michal Pánek Tereza Šváchová OBSAH DOKUMENTACE A PRŮVODNÍ ZPRÁVA B SOUHRNÁ TECHNICKÁ ZPRÁVA C SITUACE STAVBY C.01 Situace širších vztahů C.02 Koordinační situace stavby D DOKLADOVÁ ČÁST E ZÁSADY ORGANIZACE STAVBY E Technická zpráva REA E Situace staveniště F DOKUMENTACE STAVBY F.01 ARCHITEKTONICKÉ F Technická zpráva A STAVEBNĚ TECHNICKÉ F Půdorys základů ŘEŠENÍ F Půdorys 1NP F Půdorys 2NP F Půdorys 1. a 2. úrovně střechy F Řez A-A F Řez B-B F Řez C-C F Pohled severozápadní F Pohled severovýchodní F Pohled jihovýchodní F Pohled jihozápadní F Tabulka dveří F Tabulka dveří F Tabulka LOP F Tabulka zámečnických prvků F Tabulka klempířských prvků F Tabulka ostatních výrobků F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb stěn F Tabulka skladeb střech F Detail 1 F Detail 2 F Detail 3 F Detail 4 F Detail 5 F Detail 6 F Detail 7 F.02 STAVEBNĚ F Technická zpráva NK KONSTRUKČNÍ ČÁST F Výpočet sloupu F Výkres tvaru základů F Výkres tvaru 1NP F Výkres tvaru 2NP F Výkres tvaru 3NP F Výkres tvaru 4NP F.03 POŽÁRNĚ F Technická zpráva PBŘ BEZPEČNOSTNÍ ŘEŠENÍ F Situace požární bezpečnost F Požární úseky 1NP F Požární úseky 2NP F.04 TECHNIKA A F Technická zpráva TZB PROSTŘEDÍ STAVEB F Koordinační situace TZB F Koordinační půdorys 1NP F Koordinační půdorys 2NP F.05 NÁVRH ČÁSTI F Technická zpráva - interiér INTERIÉRU F Výsek půdorysu, řezy, pohledy F Tabulka výrobků

17 E TECHNICKÁ ZPRÁVA a/ základní údaje o stavbě Budova slouží jako školní ateliér pro hostujícího profesora na FA ČVUT a profesorův byt. Zastavená plocha pozemku je 586 m2 o celkové podlahové ploše 687 m2. Objekt je dvoupodlažní, nepodsklepený, celková výška nadzemní stavby od úrovně terénu je 9,3 m. přičemž první nadzemní podlaží se nachází ve výšce m nad úrovní terénu. Na úroveň terénu je spuštěn pouze střední trakt budovy. Vstup do objektu je situován z jihozápadu z ulice Thákurova. Stavební parcela se nachází v Praze 6, v Parku Indiry Gándhiové, záměrně uprostřed univerzitního kampusu. Parcela je ze severu a západu obklopená pěší cestou, z východu a jihu jednosměrnou ulicí Thákurova, odkud je na pozemek přístup. Pozemek je rovinatý, nenachází se zde podzemní voda. hrubé vnitřní konstrukce Dokončovací konstrukce Kompletační konstrukce betonu ŽB monolitické příčky, hrubé rozvody TZB, příprava podlah Kompletace TZB, zámečnické práce, truhlářské práce, nášlapné vrstvy podlah Zabudované prvky, zařizovací předměty, instalace sanitárních předmětů b/ informace o rozsahu a stavu staveniště, návrh trvalých záborů staveniště a jeho předpokládané úpravy, oplocení, trvalé deponie a mezideponie, příjezdy a přístupy na staveniště s vazbou na vnější dopravní systém a vjezdy a výjezdy Pro staveniště bude zabrána část parkové plochy o výměře zhruba 2245 m2 včetně části přiléhající komunikace (ulice Thákurova). V Jednosměrné ulici Thákurova bude provoz omezen tak, že zde bude vymezen úsek se zákazem zastavení, jinak ulice zůstane průjezdná. Celý obvod staveniště bude oplocen a označen zákazem vstupu nepovolaných osob. Na parcele se dnes nachází park se vzrostlými i mladými stromy a nízkou zelení. Tři kusy těchto mladých stromů budou odstraněny, zbytek bude zajištěn proti poškození a ponechán. Dále jsou odstraňovanými konstrukcemi dva kusy laviček s částí vyasfaltované plochy přiléhající k pěší zóně. Návrh trvalého záboru staveniště je navrženo z části na pozemku investora a z části na veřejné komunikaci. Vjezd a výjezd ze staveniště je jeden a to odbočením z ulice Thákurova. c/ návrh postupu výstavby řešeného pozemního objektu v návaznosti na ostatní stavební objekty stavby se zdůvodněním V blízkosti staveniště se nacházejí tyto inženýrské sítě: splašková kanalizace, vodovod, elektrické silové vedení, horkovod, plynovod. Staveniště nezasahuje do ochranných pásem inženýrských sítí. Staveniště je napojeno na síť elektrického silového vedení provizorní nadzemní přípojkou. Staveniště je také napojeno na vodovod provizorní vodovodní přípojkou z vodovodního řádu. Odvodnění je zajištěno vsakem. Stručná konstrukčně výrobní charakteristika objektu č.1 ATELIÉRU Číslo objektu Název objektu Technická etapa Konstr. výrobní systémy 1 Ateliér Zemní konstrukce rýhy, strojně Základové konstrukce Hrubá vrchní stavba Konstrukce zastřešení Obvodový plášť Pasy, patky monolitický ŽB Kombinovaný systém, ŽB monolitický, sloupy prefabrikované, stěny pohledové Nepochozí plochá střecha, ŽB monolitický Osazení fasádního systému Schüco, provedení zateplení a provedení pohledové vrstvy d/ návrh zdvihacích prostředků, návrh výrobních, montážních a skladovacích ploch pro technologické etapy zemní konstrukce, hrubá spodní a vrchní stavba návrh zdvihacích prostředků Zvedané předměty Max vzdálenost od zdvihacího prostředku Max. výška prvek Celková váha Panely bednění 38 m 10 m Bednění PERI pro strop (3x1,5m, tl. 18 mm), 12,70 kg/m 2 LOP 38 m 10 m Části prefa sloupu 32 m 7,5 m Koš na beton 38 m 10 m Svazek výztuže 38 m 10 m 57,15 kg Bednění PERI pro stěnu (4,4x3m, tl ,64 kg mm) 12,70 kg/m 2 Největší prvek LOP (1,5x2,5m), 75 kg 20 kg/m 2 Nejtěžší prvek (0,3x0,3x4,8m), 75 kg 100 kg/m 3 Objem koše 0,75* m3, váha 1,6 t koše 250 kg + váha betonu Max. délka 1 t výztuže 5,2 m * Návrh objemu koše objem stropní konstrukce největšího záběru je m 3. 1 směna (8 hod), 8x cyklus jeřábu za hodinu, tzn. 64 cyklů za směnu -> 46.08/64 = 0,72 m 3. Je navržen koš na beton o objemu 0.75 m3. Váha koše (250 kg) x váha vlhkého betonu 2700 kg/m 2 = 1350, váha plného koše 1600 kg. Pro stavbu bude použit jeřáb Potain Igo T 70A, samostavitelný, vyložení 40 m, max. Únosnost 4500 kg. Při maximálním vyložení unese břemeno o hmotnosti 1600 kg. návrh výrobních, montážních a skladovacích ploch pro technologické etapy zemní konstrukce, hrubá spodní a vrchní stavba Výrobní a montážní plochy Vzhledem k navrženému monolitickému konstrukčnímu systému je potřeba plocha k ošetřování a čištění bednění. navržená plocha: 45 m2 Prefabrikované sloupy se montují přímo na stavbě. Skladovací plochy

18 Svazky výztuže max. záběr 46,08 m3 betonu = 117 t, z toho je 5% výztuže -> 5,85 t výztuže na jeden záběr, délka výztuže max 5,2, na svazek výztuže je třeba zhruba 0,5 m na šířku -> navržená plocha 5x5,2 m. Výztuž se bude skladovat na otevřené skládce a bude podložená Bednění strop velikost kusu: 3x1,5x0,18 Počet kusů na jeden záběr: nosníků a stojek Navržená plocha 30 m 2 Stěny velikost kusu: 4,4x3x0,18 Počet kusů na jeden záběr: 6 Navržená plocha 15 m 2 Bednění bude skladováno na otevřené skládce, ošetřováno bude na místě k tomu určenému. Zemina LOP Plochy pro stroje a zařízení Základna pro jeřáb odebraná zemina se skladuje na okraji pozemku, během hrubé stavby se s ní vyplní dutiny pod středním traktem objektu prvky lehkého obvodového pláště se budou skladovat na speciálních stojanech Navržená skladovací plocha 40 m 2 5x5 m Betonářské práce Bednění musí být v každém stadiu montáže, betonáže i demontáže zajištěno proti pádu jeho prvků a částí. Před betonáží se vždy provede kontrola bednění. Případné zjištěné závady musí být ihned odstraněny. Při přepravě betonážní směsi musí být zajištěna dostatečná komunikace mezi osobou provádějící betonáž a osobou obsluhující jeřáb. Při odbedňování musí být dodržené odbedňovací lhůty. Během přemisťování a zdvihání dílců se musí všechny osoby zdržovat v bezpečném odstupu. Dílec se odpojuje od závěsu až pořádném zajištění proti vychýlení. Opatření z hlediska bezpečnosti a ochran zdraví třetích osob Staveniště musí být zabezpečeno a označeno proti vstupu nepovolaných osob, bude oploceno neprůhlednou zátarasou do výšky 2 metrů. Vjezdy a výjezdy na staveniště budou viditelně označeny proti vniknutí nepovolaných osob. Staveniště částečně omezí provoz v ulici Thákurova, bude zde viditelně označené místo dopravní značkou pro zákaz zastavení. Staveništní stroje a jejich provoz nesmí ohrozit bezpečnost osob pohybujících se po staveništi nebo v jeho bezprostřední blízkosti. Během stavby musí být zachován přístup mobilní požární techniky ke všem stavebním objektům, musí být umožněn přístup provozovatele sítě ke vstupním a kontrolním šachtám. Sociální zařízení a kancelář Na staveništi jsou navrženy 4 stavební buňky s hygienickým zařízením a kanceláří e/ ochrana životního prostředí během výstavby Staveniště se nenachází v žádném speciálním ochranném pásmu. V rámci ochrany ovzduší bude zabráněno přemíře prašnosti, v rámci hospodaření s půdou bude zamezeno úniku škodlivých látek do půdy, ovzduší nebo do kanalizace. Aby nedošlo ke znečištění půdy, budou mixy vyplachované v betonárkách. Pro čištění bednících dílců a výztuže bude zajištěno speciální opatření, aby zbytky betonu nebo jiných nečistot neunikaly do kanalizace nebo se nevsakovaly do půdy. Na stavebním pozemku se nachází drobná zeleň i vzrostlé stromky. Předem označené se ponechají na místě a ochrání se obedněním, některé se dočasně odstraní a v rámci čistých terénních úprav budou navráceny zpět, předem označené v dokumentaci budou odstraněny na trvalo. Parcela se nachází v oblasti se smíšenou funkcí služeb a bydlení, práce budou prováděny mezi 7:00 a 21:00, hlučné práce pouze ve všední dny, kdy nepřekročí limit 65 db. Vjezdy a výjezdy ze staveniště a dočasná stání pro automixy budou zpevněna a označena, vozidla při opouštění staveniště očištěna. Odpad se bude skladovat na místě k tomu určenému a bude tříděn podle příslušných kategorií. Nebezpečný odpad bude označen štítkem a skladován na zvláštním místě. f/ plán bezpečnosti a ochrany zdraví při práci na staveništi, včetně nezbytných úprav staveniště z hlediska bezpečnosti a ochrany zdraví třetích osob Dle zákona č. 309/2006 Sb. a nařízení vlády č.362/2005 Sb. a č. 591/2006 Sb. jsou navržena tato opatření: Bezpečnost s zdraví při provádění konstrukcí ve výškách a nad volnou hloubkou Rýhy při provádění základových pasů a patek a při provádění přípojek inženýrských sítí budou ohrazeny ochranným dočasným zábradlím výšky 1100 mm. Při pracech na bednění a odbedňování ve výšce větší než 1500 mm budou použity lávky s ochranným zábradlím o výšce 1100 mm, okraje desky budou ihned po montáži bednění vybaveny tímtéž zábradlím. Zemní práce Budova je navržena na pozemku bez okolní zástavby, nemusí se tedy řešit zajišťování okolní výstavby. Bude provedeno vytyčení tras stavební infrastruktury, okraje výkopu nesmí bát zatěžovány ve vzdálenosti 0,5 m od svého okraje, výkup musí být zabezpečen proti sesunutí a zajištěn zábradlím proti pádu osob.

19

20 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA ARCHITEKTURY BAKALÁŘSKÁ PRÁCE F.01 ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ název stavby: ATELIÉR PRO HOSTUJÍCÍHO PROFESORA místo stavby: PARK INDIRY GHÁNHÍOVÉ vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: doc. Ing. arch. Michal Kohout MgA. Ondřej Císler, Ph.D. doc. Ing. Vladimír Daňkovský, CSc. Tereza Šváchová OBSAH DOKUMENTACE A PRŮVODNÍ ZPRÁVA B SOUHRNÁ TECHNICKÁ ZPRÁVA C SITUACE STAVBY C.01 Situace širších vztahů C.02 Koordinační situace stavby D DOKLADOVÁ ČÁST E ZÁSADY ORGANIZACE STAVBY E Technická zpráva REA E Situace staveniště F DOKUMENTACE STAVBY F.01 ARCHITEKTONICKÉ F Technická zpráva A STAVEBNĚ TECHNICKÉ F Půdorys základů ŘEŠENÍ F Půdorys 1NP F Půdorys 2NP F Půdorys 1. a 2. Úrovně střechy F Řez A-A F Řez B-B F Řez C-C F Pohled severozápadní F Pohled severovýchodní F Pohled jihovýchodní F Pohled jihozápadní F Tabulka dveří F Tabulka dveří F Tabulka LOP F Tabulka zámečnických prvků F Tabulka klempířských prvků F Tabulka ostatních výrobků F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb podlah F Tabulka skladeb stěn F Tabulka skladeb střech F Detail 1 F Detail 2 F Detail 3 F Detail 4 F Detail 5 F Detail 6 F Detail 7 F.02 STAVEBNĚ F Technická zpráva NK KONSTRUKČNÍ ČÁST F Výpočet sloupu F Výkres tvaru základů F Výkres tvaru 1NP F Výkres tvaru 2NP F Výkres tvaru 3NP F Výkres tvaru 4NP F.03 POŽÁRNĚ F Technická zpráva PBŘ BEZPEČNOSTNÍ ŘEŠENÍ F Situace požární bezpečnost F Požární úseky 1NP F Požární úseky 2NP F.04 TECHNIKA A F Technická zpráva TZB PROSTŘEDÍ STAVEB F Koordinační situace TZB F Koordinační půdorys 1NP F Koordinační půdorys 2NP F.05 NÁVRH ČÁSTI F Technická zpráva - interiér INTERIÉRU F Výsek půdorysu, řezy, pohledy F Tabulka výrobků

21 F TECHNICKÁ ZPRÁVA a/ účel objektu Řešeným objektem je novostavba, budova sloužící jako školní ateliér pro hostujícího profesora na FA ČVUT a profesorův byt. Profesorovo působení na české univerzitě se předpokládá v časovém horizontu pár semestrů, případně například dvou tří let. Denně bude do ateliéru docházet skupina vybraných studentů, bude zde pracovat, tvořit a konzultovat společně s profesorem. b/ zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace b.1) architektonické řešení Stavební parcela se nachází v Praze 6, v Parku Indiry Ghándiové, záměrně uprostřed univerzitního kampusu. Parcela je ze severu a západu obklopená pěší cestou, z východu a jihu jednosměrnou ulicí Thákurova. Dominantou parcely jsou vzrostlé stromy, které budou z větší části na pozemku ponechány. Těmito stromy, konkrétně lípou srdčitou je také inspirován půdorys domu, sloupy, stromy, které nesou střešní desku i samotný chod dějů v domě. Svou výškou objekt nijak nekonkuruje velkým univerzitním budovám, ale svojí roli zdůrazňuje hlavně prosklením, díky kterému jsou tušit vnitřní dominantní sloupy a také tím, že je celý vyzdvihnutý takřka metr nad terénem. b.2) dispoziční a funkční řešení Budova není podsklepena, má dvě nadzemní podlaží, přičemž první nadzemní podlaží se nachází ve výšce 0.9 m nad úrovní terénu. Na úroveň terénu je spuštěn pouze střední trakt budovy. Budova je jasně rozdělena na část ateliéru, společnou část studentů a profesora, kde tráví pracovní dobu i volné chvíle, a část profesorova bytu, která je konstrukčně oddělena. Na úrovně druhého nadzemního podlaží se nachází také rozlehlá terasa, která je přístupná z ateliérové i bytové části. Hlavní vchod je situován na jihozápadní straně, přístupný jak z ulice Thákurova, tak z pěší zóny parku. Ze společného závětří vstupuje samostatnými dveřmi profesor do svého bytu a studenti a ostatní jinými dveřmi do zádveří a recepce, která přísluší ateliéru. Po tom, co student projde recepcí, ocitá se ve velkém volném prostoru ateliéru, šatny, toalety a veškerý vedlejší provoz se odehrává ve středním traktu. Ateliérový prostor sahající přes výšku dvou podlaží se plynule mění v o polovinu nižší sloužící odpočinkové části, jídelně a kuchyni. Středním traktem student vyjde po schodech do druhého patra, kde na galerii dominuje velká knihovní stěna, která je přisvětlována bazilikálním osvětlením ze světlíku. Z galerie je také možnost vstupu na terasu. Profesor se po vstupu do bytu ocitá v zádveří ve středním traktu, odkud může projít do velké společenské a obytné části s výškou přes dvě patra a sníženou jídelní částí, nebo po schodech obdobně na galerii, odkud může vstoupit do ložnic nebo na toaletu. Profesor má tři volby jak se dostat do ateliéru. Z exteriéru před hlavní vchod, ze svého zádveří do zádveří recepce a nebo tajně, ukrytý před zraky paní recepční, skrz provozní místnosti ve středním traktu. Na opačné straně k objektu, na severovýchodní fasádě je situován únikový východ tvořený otevíravou částí fasády a ocelovým exteriérovým schodištěm. K vertikální dopravě lidí slouží pouze dvě schodiště, výtah není navržen. Celková výška nadzemní stavby od úrovně terénu po atiku je m. Konstrukční výška prvního podlaží je m, druhého podlaží m. b.3) užívání objektu osobami s omezenou schopností pohybu a orientace Objekt je řešen jako bezbariérový. Prostory uvnitř budovy jsou přístupné po rovině, výškové rozdíly mezi terénem a vstupem do objektu a mezi prvním a druhým podlažím v objektu jsou řešeny schodišťovou plošinou určenou pro osoby se sníženou možností pohybu a orientace. V prvním patře objektu je zřízena toaleta pro invalidy, jejíž rozměry a rozměry jejích prvků jsou v souladu s příslušnými normami a předpisy. c/ kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění c.1) kapacity předpokládaný počet zaměstnanců předpokládaná návštěvnost kapacita ateliéru pro PB c.2) užitkové plochy plocha 1NP 540 m 2 plocha 2NP 118 m 2 plocha terasy 113 m 2 plocha celkem 771 m 2 c.3) obestavěný prostor obestavěný prostor objektu 4016 m 3 c.4) zastavěná plocha zastavěná plocha c.5) orientace objektu 545 m2 2 os os./den 133 os. Část ateliéru, kde se nachází ateliér, je osvětlená prosklenou fasádou ze severní strany, knihovna na galerii je dosvětlována severním bazilikálním osvětlením skrz světlík, jídelní a společenská část ateliéru a byt profesora je orientován na jih a osvětlen taktéž prosklenou fasádou v kombinaci s bazilikálním osvětlením. Stínění objektu je zajištěno srcreenovými roletami instalovanými v hliníkových kazetách po obvodu stavby nad LOP. c.6) osvětlení a oslunění Místnosti, kde se předpokládá trvalý pobyt lidí (ateliér, byt) je zajištěno dostatečné denní osvětlení proskleným lehkým obvodovým pláštěm a vnější stínění screenovými roletami instalovanými po celém obvodu LOP. Rolety ve vytaženém stavu jsou uchovávány v hliníkových kazetách nad prosklenou plochou na fasádě, ke stahování slouží elektromotor Somfy s automatickým časovačem a čidlem i individuálním dálkovým ovládáním spouštění s funkcí reagovat na vnější povětrnostní podmínky. Pro spouštění slouží ocelová vodící lanka upevněná do konstrukce fasádního sloupku Schüco pomocí uchycovacího profilu. Samotná roleta Maron SunStop je vyrobena ze speciální proti tepelné látky Soltis, která je částečně transparentní, umožňuje tedy orientační vizuální kontakt uživatelů budovy s exteriérem ale zároveň chrání prostory před tepelným slunečním zářením. d/ technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost d.1) vytyčení, zemní práce Před zahájením stavby musí být provedena výstavba staveniště demolice objektů odstranní ásti mstského mobiliáe a ti kusy mladch stromk. Následně bude objekt vytyčen. Po výstavbě staveniště a oplocení stavební parcely mohou být zahájeny práce na rýhách pro základy. d.2) základy, spodní stavba Objekt nemá podzemní podlaží a hloubka založení je konstantní. Základová spára je v nejnižším místě, 0,9 m pod úrovní rostlého terénu. Konstrukční řešení je železobetonové kombinované desku 1NP vynáší 0.9 m nad rostlý terén řada prefabrikovaných železobetonových sloupů v kombinaci s podpírajícími nosnými stěnami středního traktu. Vzhledem ke konstrukčnímu řešení je navrženo založení na jednostupňových základových patkách a základových pasech. Základové patky jsou navrženy pod sloupy, základový pas pod nosným středním traktem a samostatný základový pas slouží k založení oplocení pod

22 objektem, které probíhá po celém obvodu stavby, jeden metr za hranicí desky tak, aby byl pohledově neznatelný, ale aby zabránil pronikání cizích těles a živočichů. geologie Na pozemku byl provedena vrtná geologická sonda, v lokalitě se nevyskytuje spodní voda, do 3.2 metrů rostlého terénu se vyskytuje sprašová hlína, dále až do 7 metrů pod rostlým terénem je zemina písčitá, jílovitá. d.3) nosné konstrukce svislé nosné konstrukce Svislé nosné konstrukce tvoří železobetonový kombinovaný systém, který se skládá z nosných svislých monolitických železobetonových stěn o tloušťce 200 mm situovaných po obvodu středního traktu a prefabrikovaných železobetonových sloupů. Tyto sloupy jsou montovány z pěti dílů prefabrikované železobetonové patky, dříku sloupu a tří stejných částí rozvětvení. Dřík a rozvětvení mají různé průřezy dřík 300x300 mm, první rozvětvení 250x250 mm a druhé rozvětvení 200x200 mm. Dřík se k patce montuje pomocí sloupových botek HPKM PEIKKO, spoj hlavního rozvětvení je řešen přes ocelovou desku s navařeným profilem, ke které jsou připojeny pomocí čepu (který je zajištěn závlačkami) vedlejší větve, poté je celý spoj zabetonován a mechanicky upraven do konečné podoby. Pro zajištění rozevírání větví je jejich výztuž vpletena do výztuže střešní desky. Skladby svislých konstrukcí viz tabulky F

23 d.5) obvodový plášť Z největší části je navržen lehký obvodový plášť, celoprosklený a fungující jako zavěšená prvková fasáda. Fasáda se skládá z nosných svislých sloupků a vkládané příčle (rastr sloupků 1.4 a 1.5 m), příčle v rozteči 2.9 m (viz tabulky LOP F.01.17). Výplně LOP jsou zasklené izolačním dvojskem a až na únikový východ jsou všechny pevné. V částech přiléhajících ke střednímu traktu je navržen kontaktní těžký obvodový plášť, kde nosnou vrstvu tvoří monolitická stěna o tloušťce 200 mm, následována tepelnou izolací z extrudovaného polystyrenu o tloušťce 100 mm a krycí vrstvou pohledového železobetonu kotveného kotvami do nosné konstrukce a ošetřeného impregnací Sikagard (vit tabulky skladeb F.01.15). d.6) střešní plášť Střechu objektu tvoří nepochozí plochá jednopláová souvrství s klasickým pořadím, kromě terasy, která je pochozí a skladba obrácená. Nosnou vrstvu tvoří železobetonová monolitická deska o tloušťce 200 mm, v případě terasy 250 mm. Další vrstvou jsou spádové klíny z EPS, v případě terasy spádová vrstva z keramzitbetonu, tepelně izolační desky minerální vlny a dva asfaltové pásy hydroizolace chráněné proti UV záření (viz skladby konstrukcí F.01.16). Střešní pláště jsou odvodněné pomocí systému vnitřních vpustí. d.7) dělící konstrukce V objektu jsou vnitřní dělící konstrukce řešeny betonovými monolitickými příčkami 200 nebo 150 mm, pojednané jako pohledový beton pouze ošetřeny penetrací. V některých příčkách jsou navržena stavební pouzdra po posuvné dveře (viz skladby konstrukcí F.01.15). d.8) podhledy Podhled je navržen pouze v jednom prostoru (viz tabulky místností) je sádrokartonový na kovovém roštu s povrchovou úpravou cementové stěrky. d.9) podlahy Skladby podlah jsou navrženy vzhledem k provozu jednotlivých místností (viz F a F.01.18). Ve většině prostor je navrženo teplovodní podlahové vytápění uložené na systémových deskách v akumulační vrstvě anhydridu. V koupelnách a na toaletách je jako nášlapná vrstva navržená keramická dlažba, v ostatních místnostech marmoleum, na schodech a v závětří vstupu impregnovaný pohledový beton. d.10) otvory vodorovné nosné konstrukce Stropní a střešní desky jsou monolitické železobetonové. Nejníže položená stropní deska 0.9 m nad rostlým terénem a stropní deska 1NP ve výšce 4,150 nad rostlým terénem mají tloušťku 250 mm, střešní desky v úrovních 7.28 m a 9.28 m nad rostlým terénem mají tloušťku 200 mm. Skladby vodorovných konstrukcí viz tabulky F d.4) vertikální komunikace schodiště V objektu jsou navržena dvě monolitická železobetonová schodiště vetknutá do schodišťových zdí. Vstup do objektu je osazen oddilatovaným samostatně založeným betonovým monolitickým schodištěm a k únikovému východu patří ocelové schodiště s ocelovými schodnicemi a stupni s pororoštu. výtahy V objektu nejsou instalovány výtahy, pouze pro osoby se sníženou schopností pohybu a orientace jsou schodiště osazená schodišťovými plošinami navrženými dle příslušných norem. lehký obvodový plášť Prosklený LOP v objektu tvoří naprostou většinu fasády, zajišťuje tedy i oslunění a proslunění místností. Je tvořen hliníkovými fasádními sloupky Schüco 135 mm, fasádními příčníky Schüco 135 mm, krycími lištami 50 mm a je zasklen izolačním dvojsklem opatřeným termoizolační folií. LOP je neotvíravý a navržený jako předsazený. Pásové okno světlíku je řešeno také jako lehký obvodový plášť, ale s ocelovými nosnými sloupky 100 mm a fasádními příčlemi 100 mm. Zaklení se stejné jako u hliníkového pláště (viz pohledy F ). Stínění objektu je tvořeno screenovými roletami. exteriérové dveře Ve vstupu do budovy jsou osazené ocelové dveře s ocelovými zárubněmi a bezpečnostním kováním (viz tabulky dveří F.01.14). K oběma vstupům na terasu slouží prosklené balkonové dveře s hliníkovými zárubněmi (viz F.01.14), dveře únikového východu jsou otevíravá součást LOP (viz pohled F.01.10). interiérové dveře V objektu jsou osazeny otáčivé a posuvné dveře do pouzdra, křídla jsou tvořena MDF deskami o stejné povrchové úpravě, posuvné dveře jsou řešené jako bezzárubňové. Dveře na toaletu invalidy jsou doplněné o madlo (viz tabulky dveří F.01.13).

24 d.11) hydroizolace proti zemní vlhkosti Proti zemní vlhkosti je objekt izolován pouze v místě středního traktu, kde dochází ke kontaktu vodorovné nosné konstrukce se zeminou. Izolace je zde provedená dvěma asfaltovými pásy. střešní izolace Střecha je izolována dvěma asfaltovými pásy celoplošně natavenými s ochranou proti UV záření. hydroizolační opatření prováděná v interiéru Prostory koupelen a toalet budou opatřeny systémovou hydroizolační stěrkou. d.12) tepelná izolace zateplení fasády Fasáda je zateplena pěnovým polystyrenem Isover EPS 100 F o tloušťce 100 mm. Užívání objektu nemá vliv na životní prostředí. Navržené stavební konstrukce a materiály odpovídaní daným normám a předpisům. Odpad v budově se bude třídit a bude pravidelně odvážen příslušnými službami. g / dopravní řešení Objekt stojí v zeleném pásu, na stávající uliční síť je tedy napojen pouze zpevněnými cestami pro pěší. Ulice Thákurova s běžným provozem ale přiléhá v bezprostřední blízkosti k objektu. Zde bude také řešena doprava v klidu. Bude zde vyhrazené jedno místo pro osobu s sníženou schopností pohybu a orientace. h / dodržení obecných požadavků na výstavbu Stavba je navržena v souladu s obecnými požadavky zákona 183/2006 Sb. a vyhlášky 268/2009 Sb. zateplení střechy Střecha je zateplena minerální vatou Isover S se spádovými klíny Isover SD. d.13) zvuková izolace kročejová neprůzvučnost Jako kročejová izolace ve skladbě podlah jsou použity akustické isolace Isover EPS 100s. d.15) nátěry V interiéru je na všech místech použit pohledový beton, který je natřen impregnací Sikagard 700s. d.16) klempířské výrobky Klempířské výrobky jsou provedeny z titanzinkového plechu dle tabulky klempířských výrobků F d.17) zámečnické výrobky V objektu jsou navržena zábradlí a madla u schodišť z ocelových pozinkovaných profilů. Zámečnické výrobky budou provedeny dle tabulky zámečnických výrobků F d.18) stínící prvky V objektu je navrženo stínění vnějšími stínícími screenovými roletami instalovanými po celém obvodu LOP. Rolety ve vytaženém stavu jsou uchovávány v hliníkových kazetách nad prosklenou plochou na fasádě, ke stahování slouží elektromotor Somfy s automatickým časovačem a čidlem i individuálním dálkovým ovládáním spouštění s funkcí reagovat na vnější povětrnostní podmínky. Pro spouštění slouží ocelová vodící lanka upevněná do konstrukce fasádního sloupku Schüco pomocí uchycovacího profilu. Samotná roleta Maron SunStop je vyrobena ze speciální proti tepelné látky Soltis, která je částečně transparentní, umožňuje tedy orientační vizuální kontakt uživatelů budovy s exteriérem ale zároveň chrání prostory před tepelným slunečním zářením. d.19) zpevněné plochy Kolem a pod objektem bude vytvořena zpevněná plocha pomocí násypu z kačírku. e/ Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Stavební konstrukce jsou navrženy v souladu s požadavky příslušných norem a předpisů. f / vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků 1
