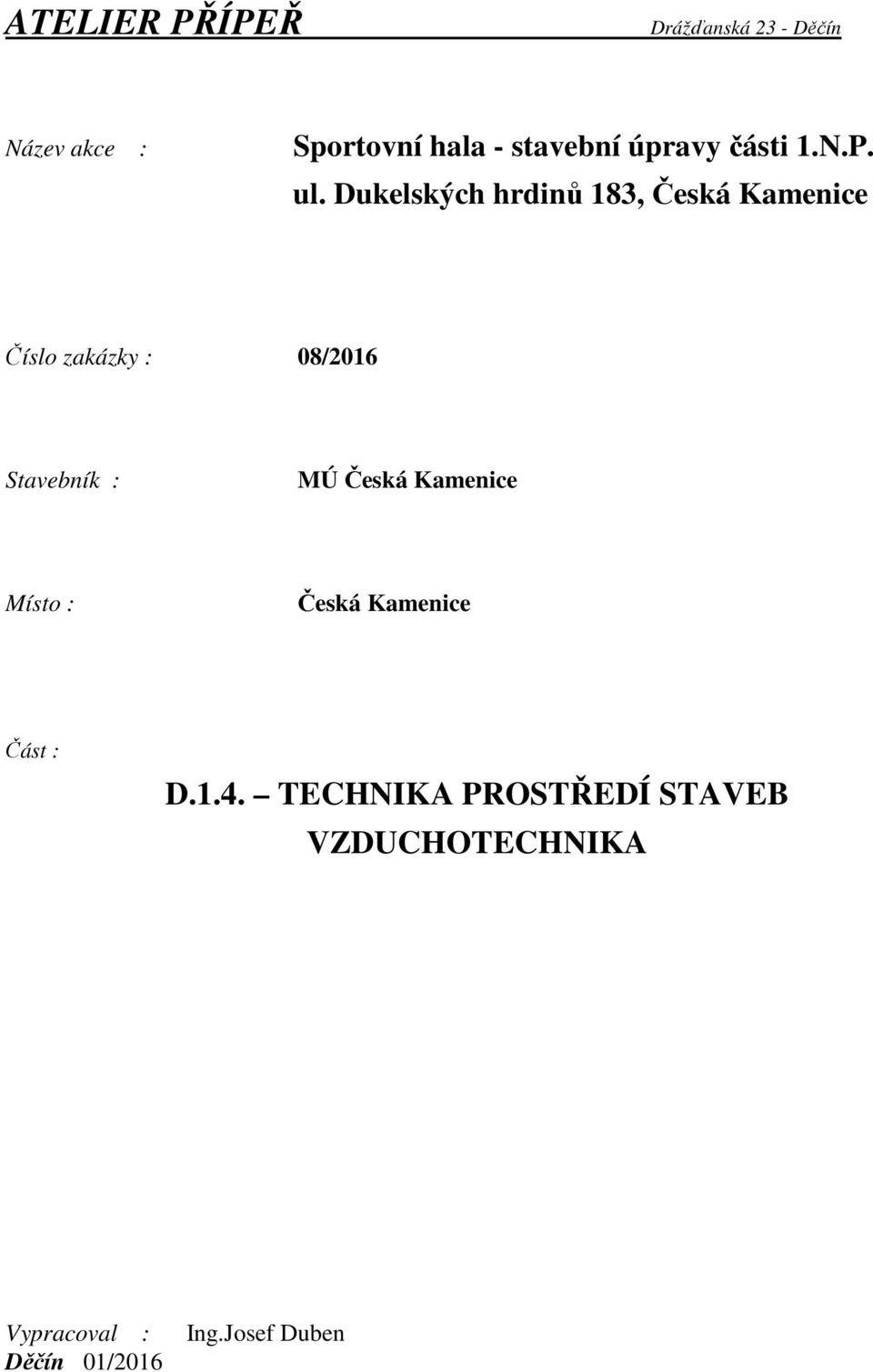

1 ATELIER PŘÍPEŘ Drážďanská 23 - Děčín Název akce : Sportovní hala - stavební úpravy části 1.N.P. ul. Dukelských hrdinů 183, Česká Kamenice Číslo zakázky : 08/2016 Stavebník : MÚ Česká Kamenice Místo : Česká Kamenice Část : D.1.4. TECHNIKA PROSTŘEDÍ STAVEB VZDUCHOTECHNIKA Vypracoval : Ing.Josef Duben Děčín 01/2016

Dukelských hrdinů 183, Česká Kamenice Číslo zakázky : 08/2016 Stavebník : MÚ

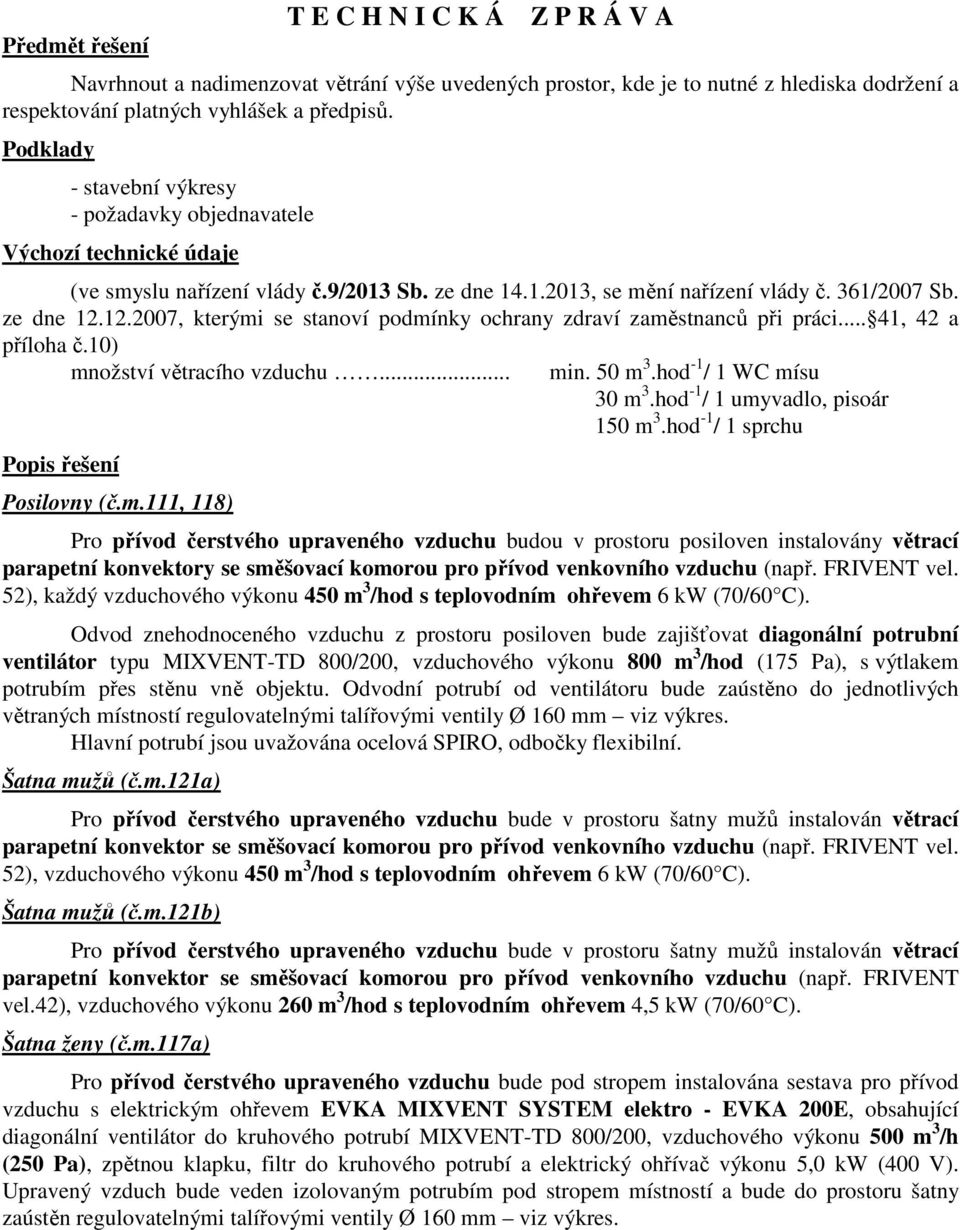

2 Předmět řešení T E C H N I C K Á Z P R Á V A Navrhnout a nadimenzovat větrání výše uvedených prostor, kde je to nutné z hlediska dodržení a respektování platných vyhlášek a předpisů. Podklady - stavební výkresy - požadavky objednavatele Výchozí technické údaje (ve smyslu nařízení vlády č.9/2013 Sb. ze dne , se mění nařízení vlády č. 361/2007 Sb. ze dne , kterými se stanoví podmínky ochrany zdraví zaměstnanců při práci... 41, 42 a příloha č.10) množství větracího vzduchu... Popis řešení Posilovny (č.m.111, 118) min. 50 m 3.hod -1 / 1 WC mísu 30 m 3.hod -1 / 1 umyvadlo, pisoár 150 m 3.hod -1 / 1 sprchu Pro přívod čerstvého upraveného vzduchu budou v prostoru posiloven instalovány větrací parapetní konvektory se směšovací komorou pro přívod venkovního vzduchu (např. FRIVENT vel. 52), každý vzduchového výkonu 450 m 3 /hod s teplovodním ohřevem 6 kw (70/60 C). Odvod znehodnoceného vzduchu z prostoru posiloven bude zajišťovat diagonální potrubní ventilátor typu MIXVENT-TD 800/200, vzduchového výkonu 800 m 3 /hod (175 Pa), s výtlakem potrubím přes stěnu vně objektu. Odvodní potrubí od ventilátoru bude zaústěno do jednotlivých větraných místností regulovatelnými talířovými ventily Ø 160 mm viz výkres. Šatna mužů (č.m.121a) Pro přívod čerstvého upraveného vzduchu bude v prostoru šatny mužů instalován větrací parapetní konvektor se směšovací komorou pro přívod venkovního vzduchu (např. FRIVENT vel. 52), vzduchového výkonu 450 m 3 /hod s teplovodním ohřevem 6 kw (70/60 C). Šatna mužů (č.m.121b) Pro přívod čerstvého upraveného vzduchu bude v prostoru šatny mužů instalován větrací parapetní konvektor se směšovací komorou pro přívod venkovního vzduchu (např. FRIVENT vel.42), vzduchového výkonu 260 m 3 /hod s teplovodním ohřevem 4,5 kw (70/60 C). Šatna ženy (č.m.117a) Pro přívod čerstvého upraveného vzduchu bude pod stropem instalována sestava pro přívod vzduchu s elektrickým ohřevem EVKA MIXVENT SYSTEM elektro - EVKA 200E, obsahující diagonální ventilátor do kruhového potrubí MIXVENT-TD 800/200, vzduchového výkonu 500 m 3 /h (250 Pa), zpětnou klapku, filtr do kruhového potrubí a elektrický ohřívač výkonu 5,0 kw (400 V). Upravený vzduch bude veden izolovaným potrubím pod stropem místností a bude do prostoru šatny zaústěn regulovatelnými talířovými ventily Ø 160 mm viz výkres.

12.2007, kterými se stanoví podmínky ochrany zdraví zaměstnanců při práci... 41, 42 a příloha č.10) množství větracího vzduchu... Popis řešení Posilovny (č.m.111, 118) min. 50 m 3.

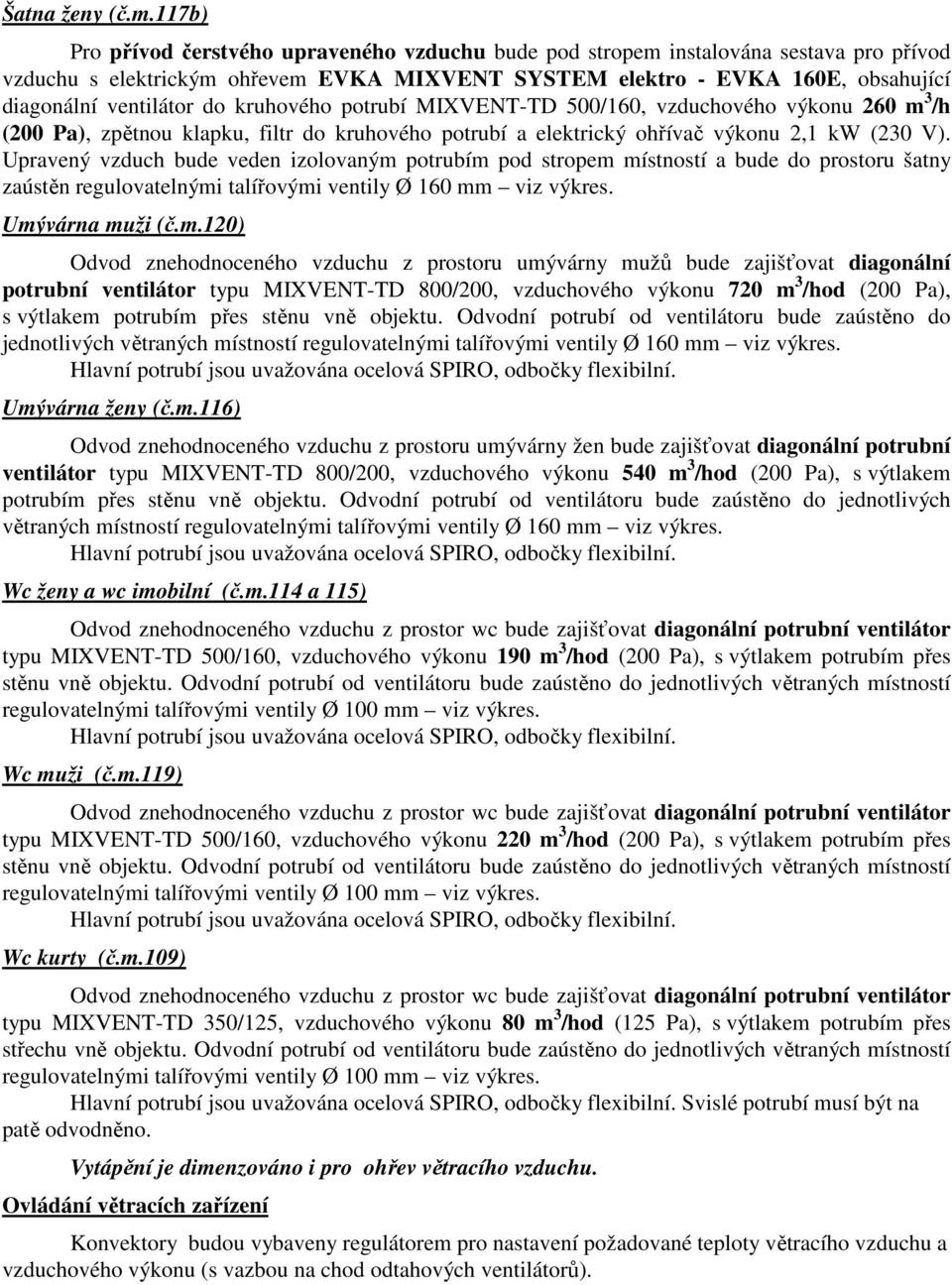

3 Šatna ženy (č.m.117b) Pro přívod čerstvého upraveného vzduchu bude pod stropem instalována sestava pro přívod vzduchu s elektrickým ohřevem EVKA MIXVENT SYSTEM elektro - EVKA 160E, obsahující diagonální ventilátor do kruhového potrubí MIXVENT-TD 500/160, vzduchového výkonu 260 m 3 /h (200 Pa), zpětnou klapku, filtr do kruhového potrubí a elektrický ohřívač výkonu 2,1 kw (230 V). Upravený vzduch bude veden izolovaným potrubím pod stropem místností a bude do prostoru šatny zaústěn regulovatelnými talířovými ventily Ø 160 mm viz výkres. Umývárna muži (č.m.120) Odvod znehodnoceného vzduchu z prostoru umývárny mužů bude zajišťovat diagonální potrubní ventilátor typu MIXVENT-TD 800/200, vzduchového výkonu 720 m 3 /hod (200 Pa), s výtlakem potrubím přes stěnu vně objektu. Odvodní potrubí od ventilátoru bude zaústěno do jednotlivých větraných místností regulovatelnými talířovými ventily Ø 160 mm viz výkres. Umývárna ženy (č.m.116) Odvod znehodnoceného vzduchu z prostoru umývárny žen bude zajišťovat diagonální potrubní ventilátor typu MIXVENT-TD 800/200, vzduchového výkonu 540 m 3 /hod (200 Pa), s výtlakem potrubím přes stěnu vně objektu. Odvodní potrubí od ventilátoru bude zaústěno do jednotlivých větraných místností regulovatelnými talířovými ventily Ø 160 mm viz výkres. Wc ženy a wc imobilní (č.m.114 a 115) typu MIXVENT-TD 500/160, vzduchového výkonu 190 m 3 /hod (200 Pa), s výtlakem potrubím přes stěnu vně objektu. Odvodní potrubí od ventilátoru bude zaústěno do jednotlivých větraných místností Wc muži (č.m.119) typu MIXVENT-TD 500/160, vzduchového výkonu 220 m 3 /hod (200 Pa), s výtlakem potrubím přes stěnu vně objektu. Odvodní potrubí od ventilátoru bude zaústěno do jednotlivých větraných místností Wc kurty (č.m.109) typu MIXVENT-TD 350/125, vzduchového výkonu 80 m 3 /hod (125 Pa), s výtlakem potrubím přes střechu vně objektu. Odvodní potrubí od ventilátoru bude zaústěno do jednotlivých větraných místností Svislé potrubí musí být na patě odvodněno. Vytápění je dimenzováno i pro ohřev větracího vzduchu. Ovládání větracích zařízení Konvektory budou vybaveny regulátorem pro nastavení požadované teploty větracího vzduchu a vzduchového výkonu (s vazbou na chod odtahových ventilátorů).

do kruhového potrubí MIXVENT-TD 500/160, vzduchového výkonu 260 m 3 /h (200 Pa), zpětnou klapku, filtr do kruhového potrubí a elektrický ohřívač výkonu 2,1 kw (230 V).

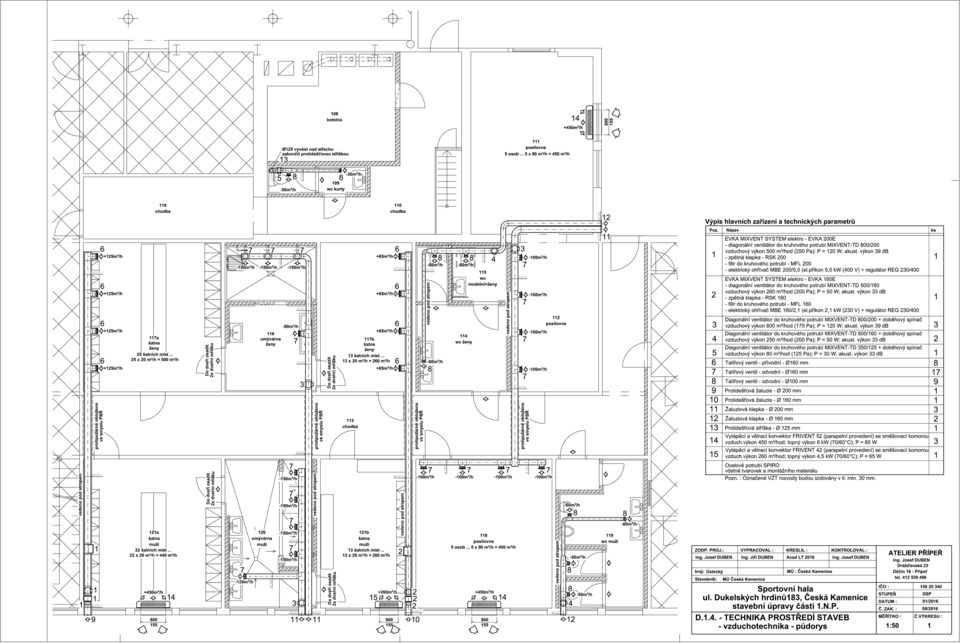

4 Sestavy pro přívod čerstvého vzduchu budou vybaveny vlastní regulací s vazbou na chod odtahových ventilátorů. Větrací zařízení zázemí budou ovládána s osvětlením potrubní ventilátor v hygienických prostorech budou vybaveny doběhovými spínači. Protihluková opatření Veškeré ventilátory budou k potrubí připojeny pomocí pružných vložek. Protipožární opatření Vzduchotechnická zařízení a vedení VZT potrubí budou provedena v souladu s ČSN VZT potrubí na průchodu chodbou (č.m. 113) bude protipožárně obloženo ve smyslu PBŘ.

Protihluková opatření Veškeré ventilátory budou k potrubí připojeny pomocí pružných vložek.
