A) TECHNICKÁ ZPRÁVA Základní všeobecné údaje: Výchozí podklady: edm t projektu: Projekt ne eší: Využití program technických výpo

Transkript

1

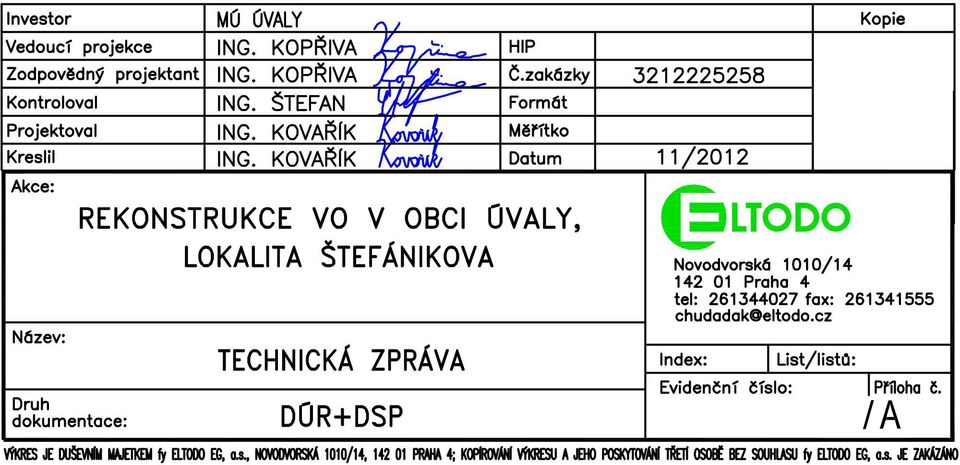

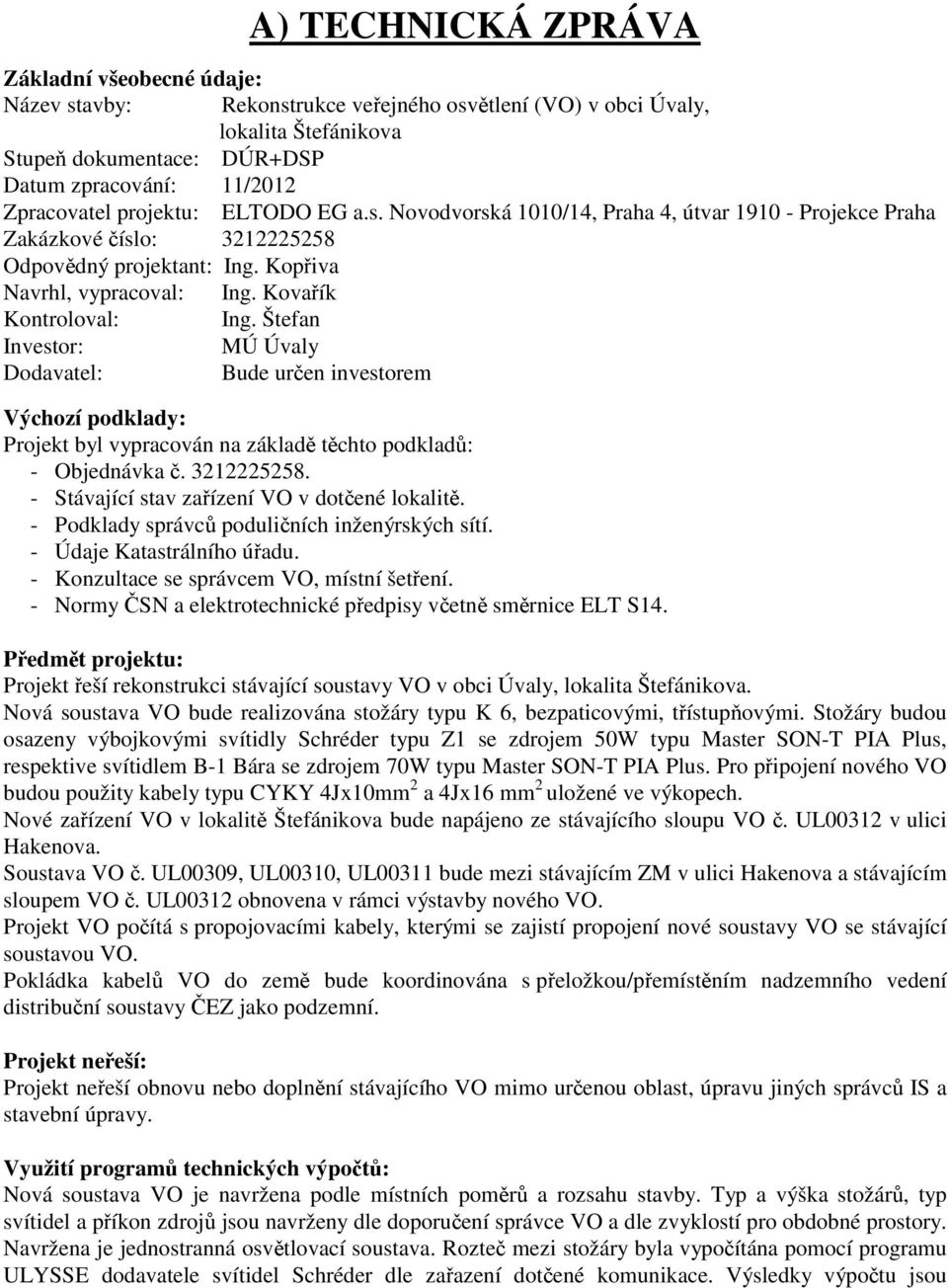

2 A) TECHNICKÁ ZPRÁVA Základní všeobecné údaje: Název stavby: Rekonstrukce veřejného osvětlení (VO) v obci Úvaly, lokalita Štefánikova Stupeň dokuentace: DÚR+DSP Datu zpracování: 11/2012 Zpracovatel projektu: ELTODO EG a.s. Novodvorská 1010/14, Praha 4, útvar Projekce Praha Zakázkové číslo: Odpovědný projektant: Ing. Kopřiva Navrhl, vypracoval: Ing. Kovařík Kontroloval: Ing. Štefan Investor: MÚ Úvaly Dodavatel: Bude určen investore Výchozí podklady: Projekt byl vypracován na základě těchto podkladů: - Objednávka č Stávající stav zařízení VO v dotčené lokalitě. - Podklady správců poduličních inženýrských sítí. - Údaje Katastrálního úřadu. - Konzultace se správce VO, ístní šetření. - Nory ČSN a elektrotechnické předpisy včetně sěrnice ELT S14. Předět projektu: Projekt řeší rekonstrukci stávající soustavy VO v obci Úvaly, lokalita Štefánikova. Nová soustava VO bude realizována stožáry typu K 6, bezpaticovýi, třístupňovýi. Stožáry budou osazeny výbojkovýi svítidly Schréder typu Z1 se zdroje 50W typu Master SON-T PIA Plus, respektive svítidle B-1 Bára se zdroje 70W typu Master SON-T PIA Plus. Pro připojení nového VO budou použity kabely typu CYKY 4Jx10 2 a 4Jx16 2 uložené ve výkopech. Nové zařízení VO v lokalitě Štefánikova bude napájeno ze stávajícího sloupu VO č. UL00312 v ulici Hakenova. Soustava VO č. UL00309, UL00310, UL00311 bude ezi stávající ZM v ulici Hakenova a stávající sloupe VO č. UL00312 obnovena v ráci výstavby nového VO. Projekt VO počítá s propojovacíi kabely, kterýi se zajistí propojení nové soustavy VO se stávající soustavou VO. Pokládka kabelů VO do zeě bude koordinována s přeložkou/přeístění nadzeního vedení distribuční soustavy ČEZ jako podzení. Projekt neřeší: Projekt neřeší obnovu nebo doplnění stávajícího VO io určenou oblast, úpravu jiných správců IS a stavební úpravy. Využití prograů technických výpočtů: Nová soustava VO je navržena podle ístních poěrů a rozsahu stavby. Typ a výška stožárů, typ svítidel a příkon zdrojů jsou navrženy dle doporučení správce VO a dle zvyklostí pro obdobné prostory. Navržena je jednostranná osvětlovací soustava. Rozteč ezi stožáry byla vypočítána poocí prograu ULYSSE dodavatele svítidel Schréder dle zařazení dotčené kounikace. Výsledky výpočtu jsou

3 přiloženy k projektu. Použité nory: Soubor nore ČSN , ČSN EN ed.2, ČSN ed. 2, ČSN EN (ČSN ), ČSN EN až 4 (ČSN ), ČSN , sěrnice ELT S14 a všechny další související technické nory a elektrotechnické předpisy technického a koncepčního řešení projektu, včetně zákona č.183/2006 Sb. (Stavební zákon). Dále jsou respektovány všechny vnitropodnikové pokyny a sěrnice týkající se VO. Napěťová soustava: 3 PEN ~ 50 Hz, 230/400 V / TN-C-S, kde íste rozdělení soustav bude elektrická výzbroj nových stožárů VO. Ochrana před nebezpečný dotyke neživých částí: Dle ČSN ed.2 bude provedena zvýšená ochrana autoatický odpojení od zdroje a doplňující ochranný pospojování. Vnější vlivy: Ve syslu ČSN a ČSN ed. 2 je v prostoru realizace nového VO prostředí nebezpečné s vlivy prostředí venkovního. Dle ČSN ed. 2 je na základě těchto vnějších vlivů stanovena ez trvalého dotykového napětí U dl = 50V. Danéu prostředí bude odpovídat krytí použitých el. zařízení. Ochrana proti zkratu a přetížení: Bude provedena v jednotlivých stožárech VO použitýi skleněnýi pojistkai svítidel. Ochrana před bleske: Bude provedena připojení všech nových stožárů VO na uzeňovací drát FeZn ø10 vedený v souběhu s novýi kabely VO. Drát bude uložen na dno výkopů a propojí celou soustavu VO. Uzeňovací drát, vodiče PEN připojovacích kabelů a dříky stožárů VO usí být vodivě propojeny. Energetická bilance: Pi doplňované soustavy VO činí v součtu 1,1kW. Potřeba el. příkonu pro lokalitu Štefánikova bude kryta příkonovou rezervou ze stávající soustavy VO ze stávajícího zapínacího ísta VO v ulici Hakenova. Deontáž: V lokalitě Štefánikova budou deontována svítidla VO ze sloupů společnosti ČEZ UL00316, UL00317, UL00318, UL00319, UL00320, UL00321 včetně příslušných napájecích kabelů. Při realizaci stavby vznikne odpad dvojího druhu. Materiál z deontovaného zařízení VO a odpad z výkopů. Použitelný ateriál ze zařízení VO bude odvezen do skladu společnosti Eltodo-Citelu s.r.o. a nepoužitelný ateriál bude odvezen do Sběrných surovin. Před deontáží určí správce VO dodavateli rozsah použitelného ateriálu a ísto skladu. Zeina z výkopů bude použita k záhozu výkopů a přebytek zeiny bude odvezen na skládku. Likvidaci odpadů zajistí technický dozor investora a dodavatel stavby. Postup deontáže navrhne ontážní organizace podle zásad organizace výstavby (ZOV) a potvrdí jej správce VO.

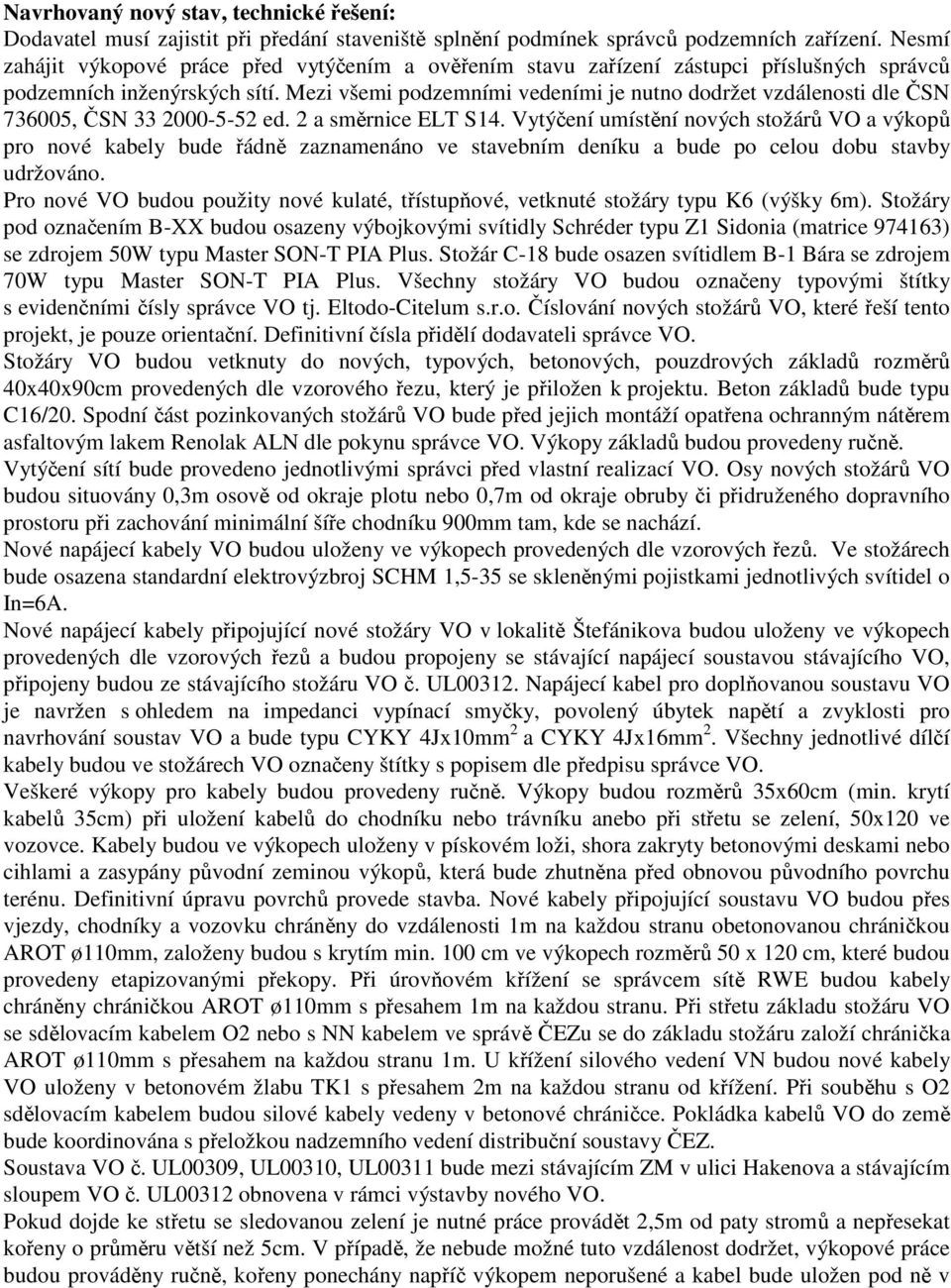

4 Navrhovaný nový stav, technické řešení: Dodavatel usí zajistit při předání staveniště splnění podínek správců podzeních zařízení. Nesí zahájit výkopové práce před vytýčení a ověření stavu zařízení zástupci příslušných správců podzeních inženýrských sítí. Mezi všei podzeníi vedeníi je nutno dodržet vzdálenosti dle ČSN , ČSN ed. 2 a sěrnice ELT S14. Vytýčení uístění nových stožárů VO a výkopů pro nové kabely bude řádně zaznaenáno ve stavební deníku a bude po celou dobu stavby udržováno. Pro nové VO budou použity nové kulaté, třístupňové, vetknuté stožáry typu K6 (výšky 6). Stožáry pod označení B-XX budou osazeny výbojkovýi svítidly Schréder typu Z1 Sidonia (atrice ) se zdroje 50W typu Master SON-T PIA Plus. Stožár C-18 bude osazen svítidle B-1 Bára se zdroje 70W typu Master SON-T PIA Plus. Všechny stožáry VO budou označeny typovýi štítky s evidenčníi čísly správce VO tj. Eltodo-Citelu s.r.o. Číslování nových stožárů VO, které řeší tento projekt, je pouze orientační. Definitivní čísla přidělí dodavateli správce VO. Stožáry VO budou vetknuty do nových, typových, betonových, pouzdrových základů rozěrů 40x40x90c provedených dle vzorového řezu, který je přiložen k projektu. Beton základů bude typu C16/20. Spodní část pozinkovaných stožárů VO bude před jejich ontáží opatřena ochranný nátěre asfaltový lake Renolak ALN dle pokynu správce VO. Výkopy základů budou provedeny ručně. Vytýčení sítí bude provedeno jednotlivýi správci před vlastní realizací VO. Osy nových stožárů VO budou situovány 0,3 osově od okraje plotu nebo 0,7 od okraje obruby či přidruženého dopravního prostoru při zachování iniální šíře chodníku 900 ta, kde se nachází. Nové napájecí kabely VO budou uloženy ve výkopech provedených dle vzorových řezů. Ve stožárech bude osazena standardní elektrovýzbroj SCHM 1,5-35 se skleněnýi pojistkai jednotlivých svítidel o In=6A. Nové napájecí kabely připojující nové stožáry VO v lokalitě Štefánikova budou uloženy ve výkopech provedených dle vzorových řezů a budou propojeny se stávající napájecí soustavou stávajícího VO, připojeny budou ze stávajícího stožáru VO č. UL Napájecí kabel pro doplňovanou soustavu VO je navržen s ohlede na ipedanci vypínací syčky, povolený úbytek napětí a zvyklosti pro navrhování soustav VO a bude typu CYKY 4Jx10 2 a CYKY 4Jx16 2. Všechny jednotlivé dílčí kabely budou ve stožárech VO označeny štítky s popise dle předpisu správce VO. Veškeré výkopy pro kabely budou provedeny ručně. Výkopy budou rozěrů 35x60c (in. krytí kabelů 35c) při uložení kabelů do chodníku nebo trávníku anebo při střetu se zelení, 50x120 ve vozovce. Kabely budou ve výkopech uloženy v pískové loži, shora zakryty betonovýi deskai nebo cihlai a zasypány původní zeinou výkopů, která bude zhutněna před obnovou původního povrchu terénu. Definitivní úpravu povrchů provede stavba. Nové kabely připojující soustavu VO budou přes vjezdy, chodníky a vozovku chráněny do vzdálenosti 1 na každou stranu obetonovanou chráničkou AROT ø110, založeny budou s krytí in. 100 c ve výkopech rozěrů 50 x 120 c, které budou provedeny etapizovanýi překopy. Při úrovňové křížení se správce sítě RWE budou kabely chráněny chráničkou AROT ø110 s přesahe 1 na každou stranu. Při střetu základu stožáru VO se sdělovací kabele O2 nebo s NN kabele ve správě ČEZu se do základu stožáru založí chránička AROT ø110 s přesahe na každou stranu 1. U křížení silového vedení VN budou nové kabely VO uloženy v betonové žlabu TK1 s přesahe 2 na každou stranu od křížení. Při souběhu s O2 sdělovací kabele budou silové kabely vedeny v betonové chráničce. Pokládka kabelů VO do zeě bude koordinována s přeložkou nadzeního vedení distribuční soustavy ČEZ. Soustava VO č. UL00309, UL00310, UL00311 bude ezi stávající ZM v ulici Hakenova a stávající sloupe VO č. UL00312 obnovena v ráci výstavby nového VO. Pokud dojde ke střetu se sledovanou zelení je nutné práce provádět 2,5 od paty stroů a nepřesekat kořeny o průěru větší než 5c. V případě, že nebude ožné tuto vzdálenost dodržet, výkopové práce budou prováděny ručně, kořeny ponechány napříč výkope neporušené a kabel bude uložen pod ně v

5 chráničce øarot 110 ve výkopech o rozěrech 35x50c. Opatření na ochranu zeleně usí být provedeno dle ČSN , v souladu s vyjádření OŽP MČ. Sledovaná zeleň usí být udržována tak, aby ani po její vzrůstu nebyly koruny stroů v kolizi se svítidly VO. Všechny použité chráničky budou po zatažení kabelů zapěněny polyuretanovou hotou. Na dně výkopů, v souběhu s kabely VO, bude uložen drát FeZn ø10 pro uzenění stožárů VO, pro ochranu před bleske a pro provedení ochranného pospojování. Uzeňovací drát a vodiče PEN připojovacích kabelů budou ve svorkovnicích elektrovýzbrojí stožárů VO vodivě propojeny přes ocelové dříky stožárů. Tí bude propojena a uzeněna celá soustava VO. Propojení svítidel a pojistek v nových stožárech VO bude provedeno kabely typu CYKY 3Jx1,5 2 vedenýi volně uvnitř stožárů. V případě použití stavebního zařízení nepřekročí hluk ze stavební činnosti 60dB (A) v trvale ekvivalentní hladině v době od 7 do 21 hodin a to 2 před nejbližší obytný objekte. Dojde-li běhe výkopových prací k nálezu (např. archeologickéu), který vytvoří svý charaktere překážku pro plynulý průběh prací a jejíž překonání si vyžádá výkony nad ráec objednaných projekčních a ontážních prací, bude tento případ řešen investore individuálně. Vliv stavby na životní prostředí: Stavba VO bude ít vliv na životní prostředí pouze po dobu výstavby a to zejéna kvůli zvýšené prašnosti a hlučnosti případně použitých strojů. Tento vliv bude pouze dočasný do dokončení stavby. Po dobu výstavby bude nutné postupovat v souladu s předpisy: Z hlediska ochrany ovzduší dle zákona č. 86/2002 Sb. ve znění pozdějších předpisů. Z hlediska odpadového hospodářství dle zákona č. 185/2001 Sb. ve znění pozdějších předpisů. Z hlediska ochrany přírody a krajiny dle zákona č. 114/1992 Sb. ve znění pozdějších předpisů. Bezpečnost práce: Projekt je zpracován v souladu s ustanoveníi Zákoníku práce o bezpečnosti a ochraně zdraví při práci, ustanoveníi všech vyhlášek o bezpečnosti práce a technických zařízeních při stavební činnosti, nařízení vlády č. 591/2006 Sb. o bližších iniálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích, vyhlášky č. 50/78 Sb. o odborné způsobilosti v elektrotechnice a zákona č. 309/2006 Sb. o zajištění dalších podínek bezpečnosti a ochrany zdraví při práci. Pro ontáž usí být zpracována technologie postupu ontáže, kterou zpracuje prováděcí organizace, s přihlédnutí k podnikový předpisů k ochraně zdraví a bezpečnosti práce. Tato technologie usí obsahovat a respektovat všechny platné bezpečnostní předpisy pro příslušný druh práce a činnosti, zejéna ČSN EN ed.2, ČSN EN ed. 2, ČSN ed.2 a technické nory a předpisy související, včetně hygienických předpisů. Pracovníci usí být s předpisy k zajištění bezpečnosti práce seznáeni prokazatelně alespoň v rozsahu potřebné pro prováděné práce. Protože práce budou prováděny na provozované úseku VO, bude třeba zajistit dodržování vnitropodnikových bezpečnostních předpisů provozovatele resp. správce soustavy VO, tj. firy Eltodo-Citelu s.r.o. Zení výkopové práce bude nutné provádět se zvýšenou opatrností vzhlede k existující podzení inženýrský sítí, které se vyskytují v dotčené lokalitě. Veškeré výkopy usí být prováděny ručně bez použití echanizace. Před uvedení kabelů do provozu usí být provedena jejich výchozí revize a vyhotovena revizní zpráva. Za provozu bude nutné dodržovat ustanovení kenové nory ČSN EN ed.2, ČSN EN ed. 2 a všech přidružených a souvisejících nore. Údržba zařízení: Údržba el. zařízení, které řeší tento projekt, bude standardní pro zařízení nn VO. Provádět se bude poocí dvojitých žebříků dle pokynů a plánu údržby provozovatele. Na příslušné el. zařízení usejí být pravidelně prováděny revize podle časového haronograu provozovatele. Postup ontáže, koplexní zkoušky:

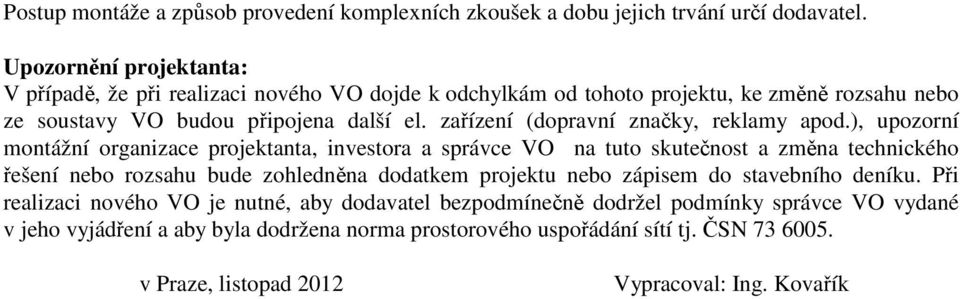

6 Postup ontáže a způsob provedení koplexních zkoušek a dobu jejich trvání určí dodavatel. Upozornění projektanta: V případě, že při realizaci nového VO dojde k odchylká od tohoto projektu, ke zěně rozsahu nebo ze soustavy VO budou připojena další el. zařízení (dopravní značky, reklay apod.), upozorní ontážní organizace projektanta, investora a správce VO na tuto skutečnost a zěna technického řešení nebo rozsahu bude zohledněna dodatke projektu nebo zápise do stavebního deníku. Při realizaci nového VO je nutné, aby dodavatel bezpodínečně dodržel podínky správce VO vydané v jeho vyjádření a aby byla dodržena nora prostorového uspořádání sítí tj. ČSN v Praze, listopad 2012 Vypracoval: Ing. Kovařík

7 Třída osvětlení ME6, L = 0,3 cd/2, Uo = 0,35, Ul = 0,4, Tl = 15%, K6, Z1 Sidonia, Mediu, zdroj 50W Project : Rekonstrukce VO - Úvaly File :... \VO\2012VO~4\C1C80268.LPF General inforation : Standard CEN Road details Arrangeent : Driving : Way : No. of lanes : 1 Lane width : 3,400 Road width : 3,400 RTable : R2007 Qo : 0,07 Calculation : Illuinance (Z Positive) Hei-sph. ill. TI Illuinance (Y Positive) Sei-cyl. ill. Luinaires details Spacing : 44,000 Inclination : 0,0 Height : 6,000 Overhang : -0,500 Setback : -0,700 Type : Z1 Protector : SMOOTH POLYCARBONATE Reflector : 1404 Source : SON-T Wattage : 70 Suary 1 ObsY 1,700 LAve : 0,33 cd/² Uo : 36,6 % Ul : 23,0 % W Setting : -19/88/18 Flux : 4,4 kl MF : 0,76 TI : 19,6 % Observer position : -12,375; 1,700; 1,500 Illuinance EMin : 0,5 lux EAve : 4,6 lux Page :13

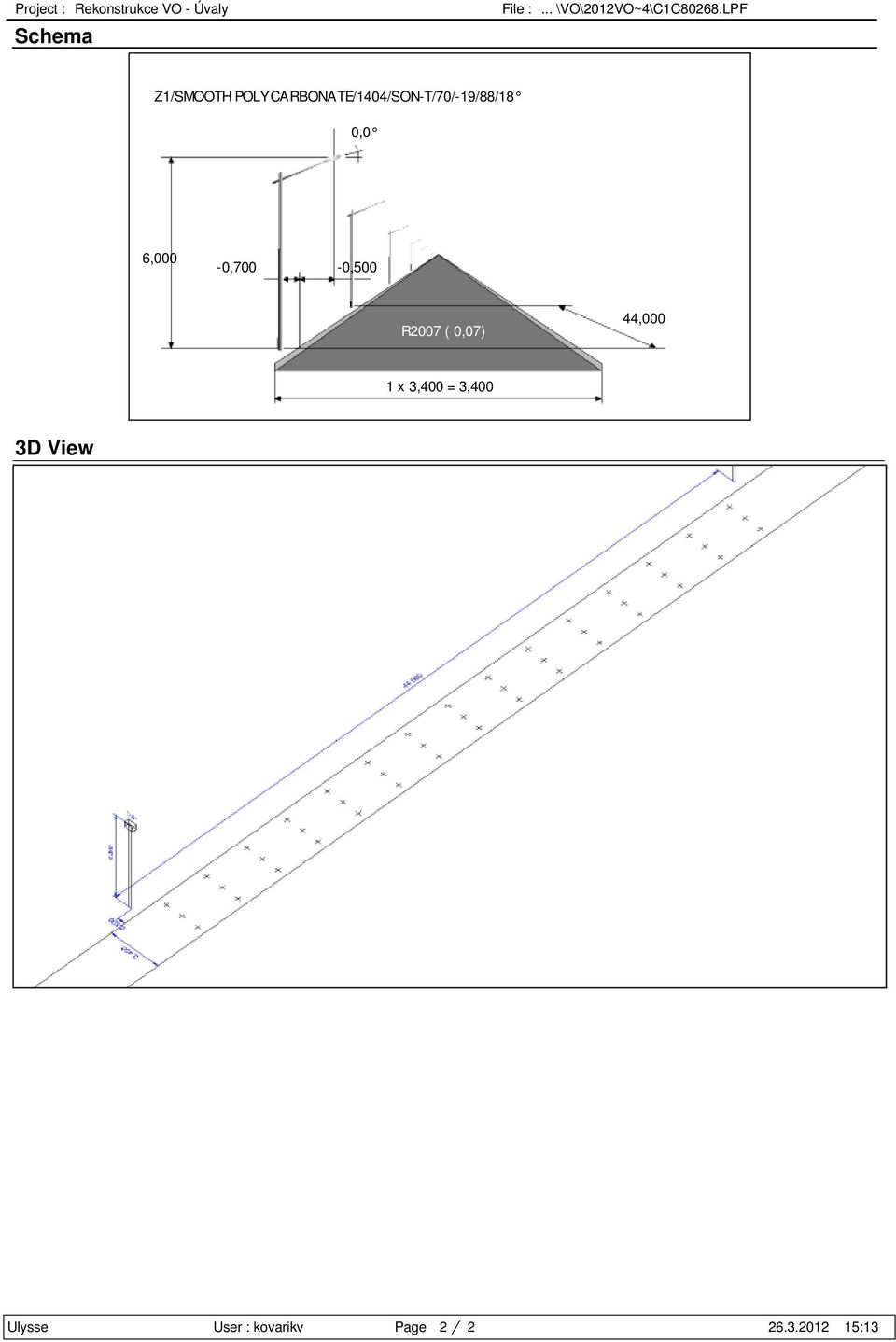

8 Project : Rekonstrukce VO - Úvaly Schea File :... \VO\2012VO~4\C1C80268.LPF Z1/SMOOTH POLYCARBONATE/1404/SON-T/70/-19/88/18 0,0 6,000-0,700-0,500 R2007 ( 0,07) 44,000 1 x 3,400 = 3,400 3D View Page :13

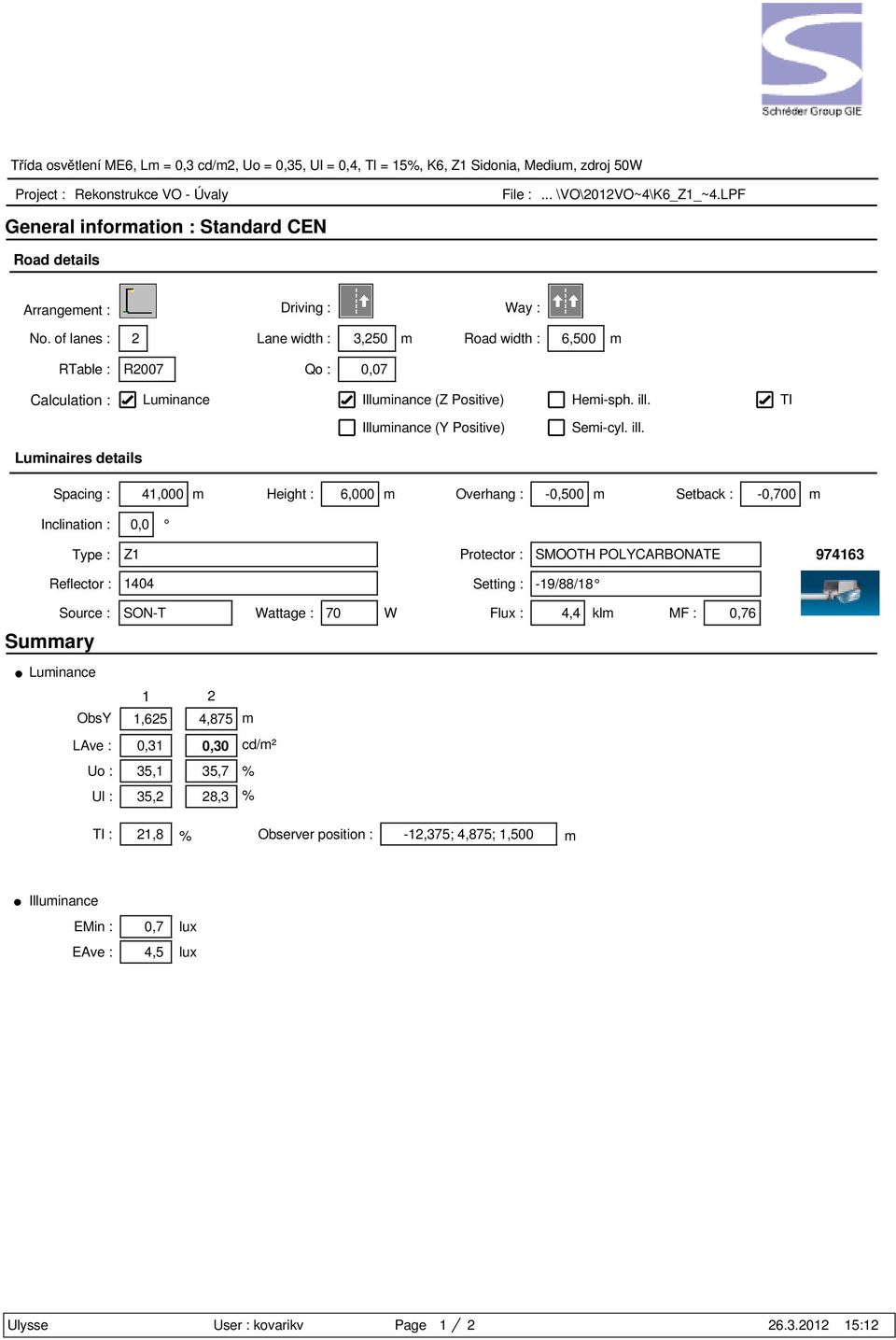

9 Třída osvětlení ME6, L = 0,3 cd/2, Uo = 0,35, Ul = 0,4, Tl = 15%, K6, Z1 Sidonia, Mediu, zdroj 50W Project : Rekonstrukce VO - Úvaly File :... \VO\2012VO~4\K6_Z1_~4.LPF General inforation : Standard CEN Road details Arrangeent : Driving : Way : No. of lanes : 2 Lane width : 3,250 Road width : 6,500 RTable : R2007 Qo : 0,07 Calculation : Illuinance (Z Positive) Hei-sph. ill. TI Illuinance (Y Positive) Sei-cyl. ill. Luinaires details Spacing : 41,000 Inclination : 0,0 Height : 6,000 Overhang : -0,500 Setback : -0,700 Type : Z1 Protector : SMOOTH POLYCARBONATE Reflector : 1404 Suary Source : SON-T Wattage : ObsY 1,625 4,875 LAve : 0,31 0,30 cd/² Uo : 35,1 35,7 % Ul : 35,2 % 28,3 W Setting : -19/88/18 Flux : 4,4 kl MF : 0,76 TI : 21,8 % Observer position : -12,375; 4,875; 1,500 Illuinance EMin : 0,7 lux EAve : 4,5 lux Page :12

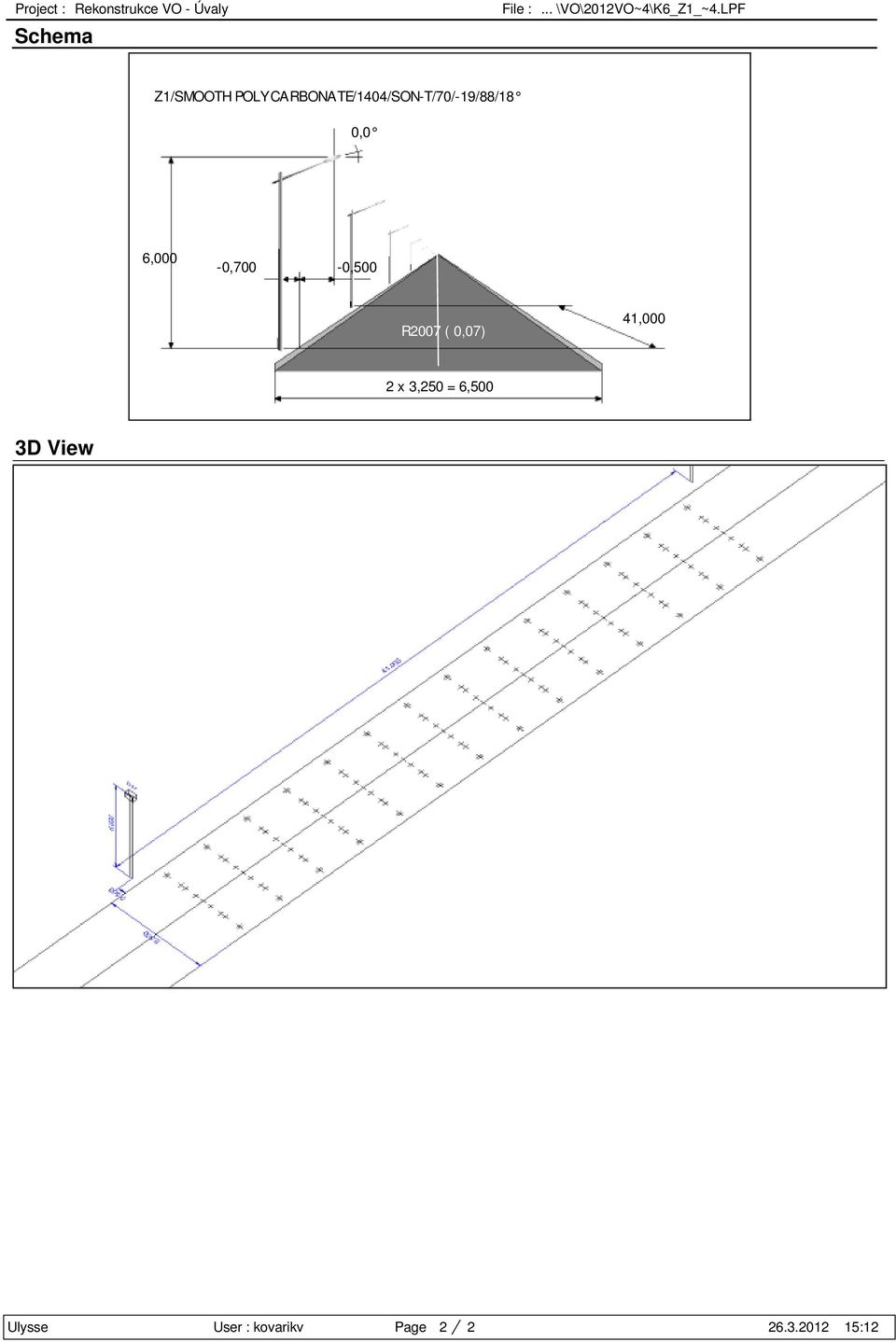

10 Project : Rekonstrukce VO - Úvaly Schea File :... \VO\2012VO~4\K6_Z1_~4.LPF Z1/SMOOTH POLYCARBONATE/1404/SON-T/70/-19/88/18 0,0 6,000-0,700-0,500 R2007 ( 0,07) 41,000 2 x 3,250 = 6,500 3D View Page :12

11 Třída osvětlení ME6, L = 0,3 cd/2, Uo = 0,35, Ul = 0,4, Tl = 15%, K6, 16 LED/350 A/ 19W Project : Rekonstrukce VO - Úvaly File :... \VO\2012VO~4\FFB273E8.LPF General inforation : Standard CEN Road details Arrangeent : Driving : Way : No. of lanes : 2 Lane width : 1,700 Road width : 3,400 RTable : R2007 Qo : 0,07 Calculation : Illuinance (Z Positive) Hei-sph. ill. TI Illuinance (Y Positive) Sei-cyl. ill. Luinaires details Spacing : 41,000 Inclination : 0,0 Height : 6,000 Overhang : -0,500 Setback : -0,700 Description : C:\Users\kovarikv\Desktop\Nová složka (2)\NANO LED_16 LED_5096.ldt Flux : 2,0 kl MF : 0,80 NANO Suary 1 2 ObsY 0,850 2,550 LAve : 0,26 0,25 cd/² Uo : 41,9 41,6 % Ul : 40,0 28,9 % TI : 16,9 % Observer position : -12,375; 2,550; 1,500 Illuinance EMin : 0,7 lux EAve : 3,5 lux Page :22

12 Project : Rekonstrukce VO - Úvaly Schea File :... \VO\2012VO~4\FFB273E8.LPF C:\Users\kovarikv\Desktop\Nová složka (2)\NANO LED_16 LED_5096.ldt 0,0 6,000-0,700-0,500 R2007 ( 0,07) 41,000 2 x 1,700 = 3,400 3D View Page :22

13 Třída osvětlení ME6, L = 0,3 cd/2, Uo = 0,35, Ul = 0,4, Tl = 15%, K6, 16 LED/350 A/ 19W Project : Rekonstrukce VO - Úvaly File :... \VO\2012VO~4\FFB273E8.LPF General inforation : Standard CEN Road details Arrangeent : Driving : Way : No. of lanes : 2 Lane width : 3,250 Road width : 6,500 RTable : R2007 Qo : 0,07 Calculation : Illuinance (Z Positive) Hei-sph. ill. TI Illuinance (Y Positive) Sei-cyl. ill. Luinaires details Spacing : 41,000 Inclination : 0,0 Height : 6,000 Overhang : -0,500 Setback : -0,700 Description : C:\Users\kovarikv\Desktop\Nová složka (2)\NANO LED_16 LED_5096.ldt Flux : 2,0 kl MF : 0,80 NANO Suary 1 2 ObsY 1,625 4,875 LAve : 0,21 0,20 cd/² Uo : 21,5 21,4 % Ul : 29,9 36,4 % TI : 23,3 % Observer position : -12,375; 4,875; 1,500 Illuinance EMin : 0,5 lux EAve : 3,0 lux Page :20

14 Project : Rekonstrukce VO - Úvaly Schea File :... \VO\2012VO~4\FFB273E8.LPF C:\Users\kovarikv\Desktop\Nová složka (2)\NANO LED_16 LED_5096.ldt 0,0 6,000-0,700-0,500 R2007 ( 0,07) 41,000 2 x 3,250 = 6,500 3D View Page :20

15 Třída osvětlení ME6, L = 0,3 cd/2, Uo = 0,35, Ul = 0,4, Tl = 15%, K6, 16 LED/700 A/ 40W Project : Rekonstrukce VO - Úvaly File :... \VO\2012VO~4\772CF694.LPF General inforation : Standard CEN Road details Arrangeent : Driving : Way : No. of lanes : 2 Lane width : 1,700 Road width : 3,400 RTable : R2007 Qo : 0,07 Calculation : Illuinance (Z Positive) Hei-sph. ill. TI Illuinance (Y Positive) Sei-cyl. ill. Luinaires details Spacing : 41,000 Inclination : 0,0 Height : 6,000 Overhang : -0,500 Setback : -0,700 Description : C:\Users\kovarikv\Desktop\Nová složka (2)\NANO LED_16 LED_5096.ldt Flux : 3,6 kl MF : 0,80 NANO Suary 1 2 ObsY 0,850 2,550 LAve : 0,47 0,45 cd/² Uo : 41,9 41,6 % Ul : 40,0 28,9 % TI : 18,9 % Observer position : -12,375; 2,550; 1,500 Illuinance EMin : 1,2 lux EAve : 6,3 lux Page :27

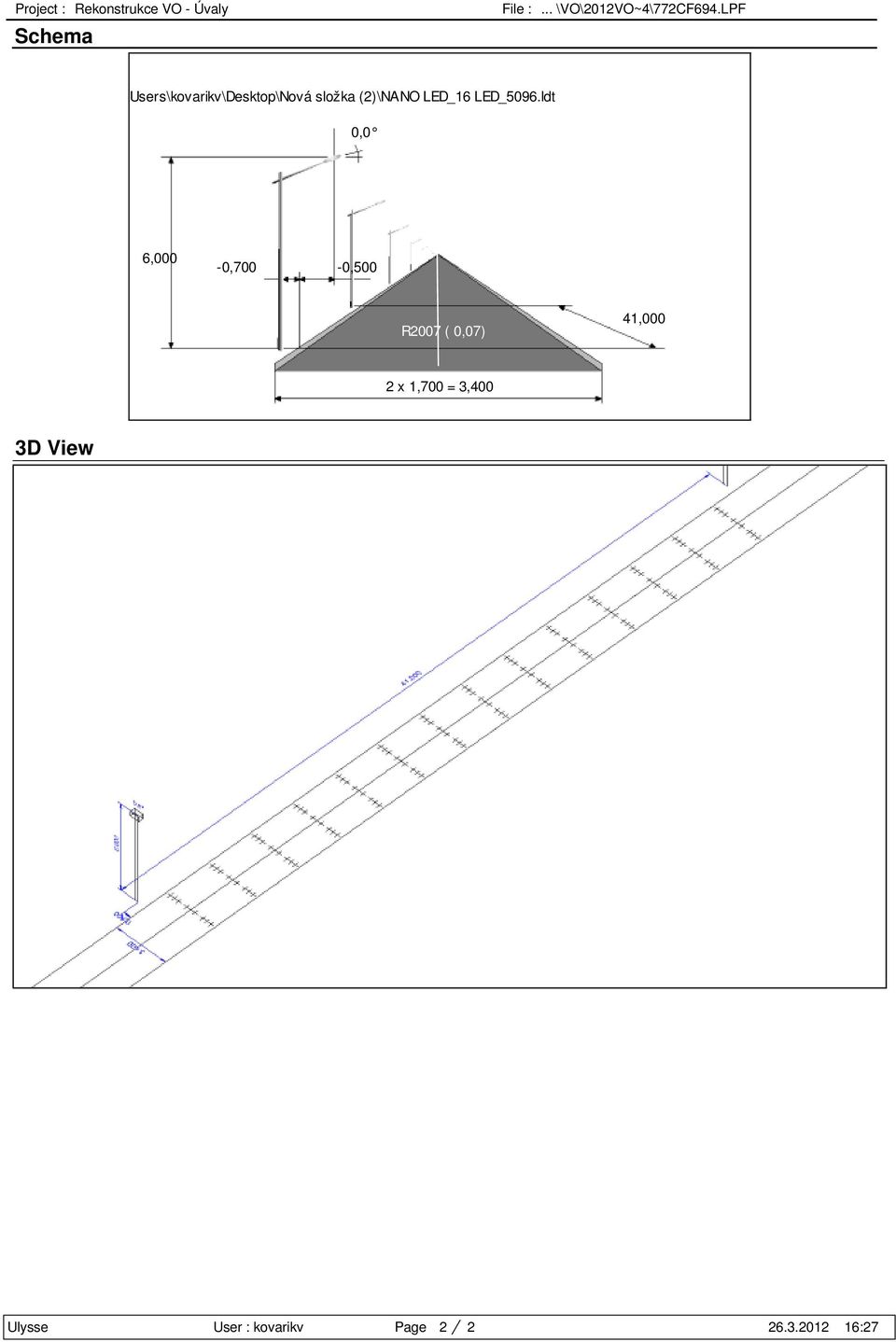

16 Project : Rekonstrukce VO - Úvaly Schea File :... \VO\2012VO~4\772CF694.LPF C:\Users\kovarikv\Desktop\Nová složka (2)\NANO LED_16 LED_5096.ldt 0,0 6,000-0,700-0,500 R2007 ( 0,07) 41,000 2 x 1,700 = 3,400 3D View Page :27

17 Třída osvětlení ME6, L = 0,3 cd/2, Uo = 0,35, Ul = 0,4, Tl = 15%, K6, 16 LED/700 A/ 40W Project : Rekonstrukce VO - Úvaly File :... \VO\2012VO~4\0198C870.LPF General inforation : Standard CEN Road details Arrangeent : Driving : Way : No. of lanes : 2 Lane width : 3,250 Road width : 6,500 RTable : R2007 Qo : 0,07 Calculation : Illuinance (Z Positive) Hei-sph. ill. TI Illuinance (Y Positive) Sei-cyl. ill. Luinaires details Spacing : 41,000 Inclination : 0,0 Height : 6,000 Overhang : -0,500 Setback : -0,700 Description : C:\Users\kovarikv\Desktop\Nová složka (2)\NANO LED_16 LED_5096.ldt Flux : 3,6 kl MF : 0,80 NANO Suary 1 2 ObsY 1,625 4,875 LAve : 0,37 0,35 cd/² Uo : 21,5 21,4 % Ul : 29,9 36,4 % TI : 26,2 % Observer position : -12,375; 4,875; 1,500 Illuinance EMin : 0,9 lux EAve : 5,3 lux Page :25

18 Project : Rekonstrukce VO - Úvaly Schea File :... \VO\2012VO~4\0198C870.LPF C:\Users\kovarikv\Desktop\Nová složka (2)\NANO LED_16 LED_5096.ldt 0,0 6,000-0,700-0,500 R2007 ( 0,07) 41,000 2 x 3,250 = 6,500 3D View Page :25

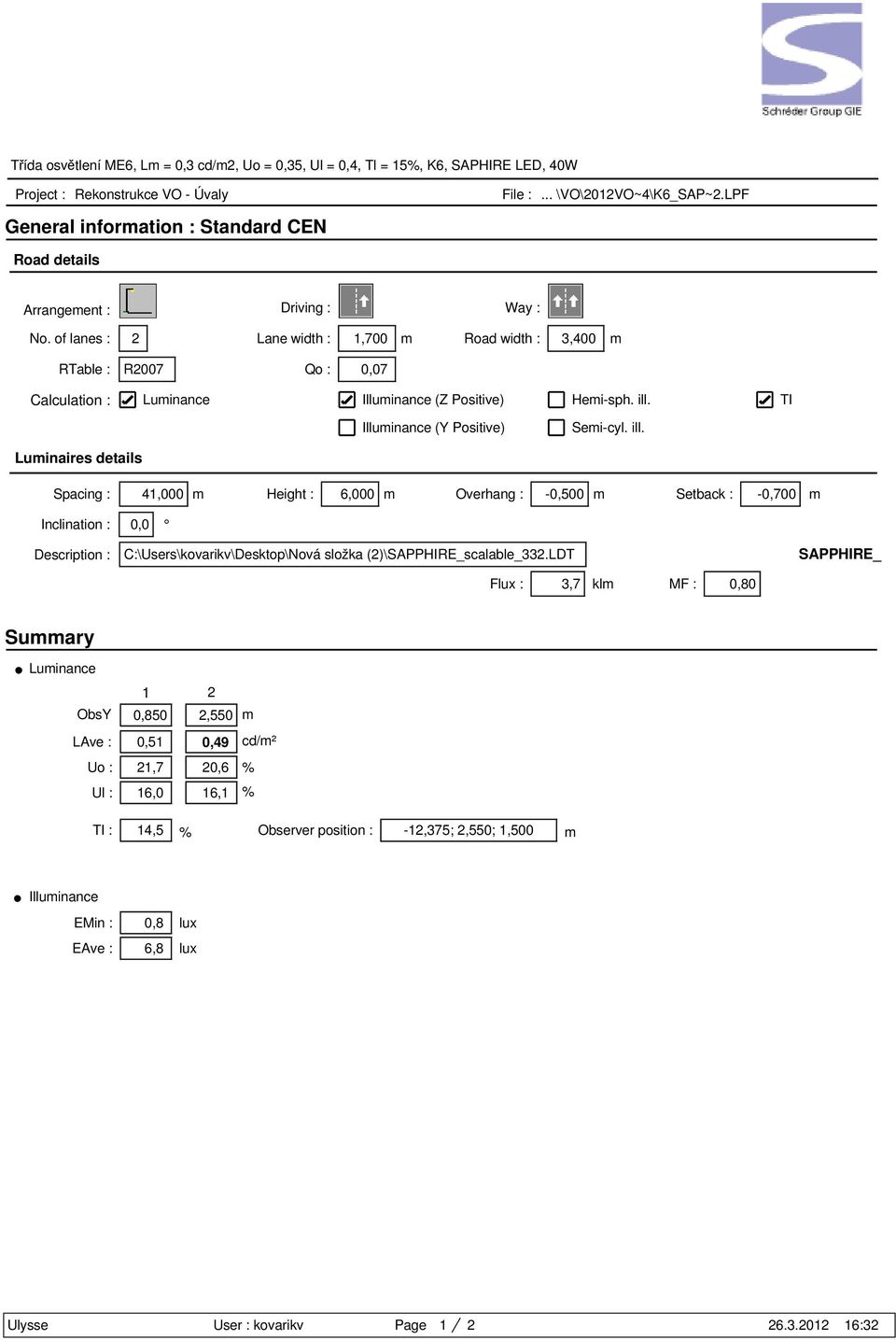

19 Třída osvětlení ME6, L = 0,3 cd/2, Uo = 0,35, Ul = 0,4, Tl = 15%, K6, SAPHIRE LED, 40W Project : Rekonstrukce VO - Úvaly File :... \VO\2012VO~4\K6_SAP~2.LPF General inforation : Standard CEN Road details Arrangeent : Driving : Way : No. of lanes : 2 Lane width : 1,700 Road width : 3,400 RTable : R2007 Qo : 0,07 Calculation : Illuinance (Z Positive) Hei-sph. ill. TI Illuinance (Y Positive) Sei-cyl. ill. Luinaires details Spacing : 41,000 Inclination : 0,0 Height : 6,000 Overhang : -0,500 Setback : -0,700 Description : C:\Users\kovarikv\Desktop\Nová složka (2)\SAPPHIRE_scalable_332.LDT Flux : 3,7 kl MF : 0,80 SAPPHIRE_ Suary 1 2 ObsY 0,850 2,550 LAve : 0,51 0,49 cd/² Uo : 21,7 20,6 % Ul : 16,0 16,1 % TI : 14,5 % Observer position : -12,375; 2,550; 1,500 Illuinance EMin : 0,8 lux EAve : 6,8 lux Page :32

20 Project : Rekonstrukce VO - Úvaly Schea File :... \VO\2012VO~4\K6_SAP~2.LPF C:\Users\kovarikv\Desktop\Nová složka (2)\SAPPHIRE_scalable_332.LDT 0,0 6,000-0,700-0,500 R2007 ( 0,07) 41,000 2 x 1,700 = 3,400 3D View Page :32

21 Třída osvětlení ME6, L = 0,3 cd/2, Uo = 0,35, Ul = 0,4, Tl = 15%, K6, SAPHIRE LED, 40W Project : Rekonstrukce VO - Úvaly File :... \VO\2012VO~4\K6_SAP~1.LPF General inforation : Standard CEN Road details Arrangeent : Driving : Way : No. of lanes : 2 Lane width : 3,250 Road width : 6,500 RTable : R2007 Qo : 0,07 Calculation : Illuinance (Z Positive) Hei-sph. ill. TI Illuinance (Y Positive) Sei-cyl. ill. Luinaires details Spacing : 41,000 Inclination : 0,0 Height : 6,000 Overhang : -0,500 Setback : -0,700 Description : C:\Users\kovarikv\Desktop\Nová složka (2)\SAPPHIRE_scalable_332.LDT Flux : 3,7 kl MF : 0,80 SAPPHIRE_ Suary 1 2 ObsY 1,625 4,875 LAve : 0,40 0,38 cd/² Uo : 17,2 17,4 % Ul : 20,9 16,1 % TI : 16,8 % Observer position : -12,375; 4,875; 1,500 Illuinance EMin : 0,8 lux EAve : 5,6 lux Page :30

22 Project : Rekonstrukce VO - Úvaly Schea File :... \VO\2012VO~4\K6_SAP~1.LPF C:\Users\kovarikv\Desktop\Nová složka (2)\SAPPHIRE_scalable_332.LDT 0,0 6,000-0,700-0,500 R2007 ( 0,07) 41,000 2 x 3,250 = 6,500 3D View Page :30

23 SVÍTIDLO PRO VEŘEJNÉ OSVĚTLENÍ SADOVÉ SVÍTIDLO B1 - Bára Sadové svítidlo B 1 je jednoduché, kopaktní svítidlo s nevtíravý designe určené zejéna pro osvětlení veřejných prostranství jako parkových cest, pěších a klidových zón, vilových čtvrtí, náěstí, cyklostezek apod. Technické řešení, echanická odolnost, dobré světelně technické vlastnosti činí sadové svítidlo B 1 vhodné pro nejširší okruh zákazníků. Technický popis Horní díl svítidla je lisovaný z duralového plechu. Poocí horní atky z plastu s osazný záliske je přes středový díl, který zároveň slouží jako držák předřadných přístrojů a objíky světelného zdroje, přitažen ke spodníu upevňovacíu dílu. Tí současně upevňuje a fixuje průsvitnou část svítidla. Všechny spoje (atice horné dílprůsvitná část upevňovací díl) jsou těsněny a sestavené svítidlo tvoří kopaktní blok s krytí IP 65. Průsvitná část je tlakově lisovaná z polykarbonátu s UV stabilizací - bílý opál. Montáž předřadných přístrojů na nosníky z nerezového plechu je provedena s použití nerezových spojovacích ateriálů. Upevňovací šrouby na stožár jsou s vnitřní ibuse v provedení nerez. Svítidlo je vybaveno předřadnýi přístroji renoovaných výrobců, ostatní součásti svítidla jsou vyrobené v České republice. Vnější úprava kovových dílů je práškovou barvou, odstíny: sv. šedá 7035, t. šedá 7046, at. černá 9017 nebo podle požadavku zákazníka barvy ze vzorníku RAL. Svítidlo se upevňuje na stožár průěru 60 poocí tří ibusových šroubů ve spodní části svítidla (4). Povolení atice (1) a sejutí horního dílu (2) je ožno provést výěnu světleného zdroje nebo bloku předřadných přístrojů, který je do svítidla připojen na konektor. Otevření svítidla a výěna dílů nevyžaduje použití nástrojů. Základní technické údaje : Rozěrový náčrt.. Název: Sadové svítidlo Typ: B 1 - Bára Napájecí napětí: 230V / 50Hz Krytí: IP 65 Třída: I Rozěry: průěr 606, výška 619 Hotnost 5,5 7,5 kg Montáž. výška 3,5 6,0 (upravit dle výpočtu) Použitý světelný zdroj - vysokotlaká sodíková výbojka čirá 50 W, 70 W, o na přání zákazníka 100 W nebo 150 W - halogenidová výbojka pro náhradu sod. výbojek Kontakt ELTODO EG, a.s. Novodvorská 1010/14, Praha 4, e-ail: eltodo@eltodo.cz, Prodej: Obchodní úsek tel.: e-ail: eltodo@eltodo.cz Výroba a tech. inforace: Divize výroba tel.: e-ail: vyroba@eltodo.cz Svítidlo B 1- Bára 07/2008- FLx

24 Příloha č. 4 k TZ SVÍTIDLO PRO VEŘEJNÉ OSVĚTLENÍ Z1 SIDONIA Ekonoické kopaktní svítidlo robustní konstrukce. Vysoká úroveň světelně technických paraetrů, dlouhodobá životnost, hereticky uzavřený optický blok, variabilita způsobu instalace a přito axiální jednoduchost to jsou hlavní paraetry, které předurčují svítidlo Z1 pro použití ve veřejné osvětlení. Je vhodné pro osvětlení ěstských a venkovních oblastí, pro sídliště, parky i klidové zóny, do lokalit se střední a alou intenzitou provozu. Ve svítidle je instalován optializovaný tvarový reflektor, který spolu se systée Sealsafe zaručuje dlouhodobé světelně technické vlastnosti, a tí i úsporu el. energie. Provedení svítidla se vyznačuje dlouhodobou životností při zachování počátečních paraetrů a odolností proti poškození vandaly. Technický popis Svítidlo je sestaveno z tlakově odlitého hliníkového tělesa, horního krytu z odolného plastu, odníatelné desky osazené předřadnýi přístroji a bloku tvořeného vakuově pokovený reflektore s držáke objíky zdroje a k reflektoru přitelený kryte optického systéu technologií Sealsafe. Tento optický blok á krytí IP 66. Krytí elektrické části je IP 44. Výěna světelného zdroje i vyjutí elektrobloku se provádí po odejutí plastového krytu. Držák objíky světelného zdroje je bajonetový spoje zasouvaný do optického systéu. Opravy elektrických předřadných přístrojů je ožno provádět dílensky po jednoduché vyjutí celé desky elektrobloku. Volitelné nastavení polohy výbojky vůči reflektoru uožňuje rozložení světelného toku podle požadavků zákazníka nebo ístních podínek. Svítidlo je ožno upevnit na dřík stožáru Ø 60, výložník Ø 48-60, speciální držáke přío na stěnu, nebo dvě svítidla instalovat s použití speciálního dvojitého držáku. Rozěry svítidla a způsoby upevnění Základní technické údaje Název Svítidlo pro veřejné osvětlení Krytí opt./el.části IP 66/ IP 44 Typ Z1 Sidonia Elektrická třída I (II) Světelný zdroj Sod. vysokotlaká výbojka W Hotnost 5,2 6,8 kg (podle vybavení) Napájecí napětí 230V/50Hz Kontakt ELTODO EG, a.s. Novodvorská 1010/14, Praha 4, e-ail: eltodo@eltodo.cz, Prodej: Obchodní úsek tel.: e-ail: eltodo@eltodo.cz Výroba a tech. inforace: Divize výroba tel.: e-ail: vyroba@eltodo.cz Svítidlo Z1 Sidonia 07/ FLx

25 Vyzařovací charakteristiky Příloha č. 4 k TZ

26 STOŽÁROVÁ VÝZBROJ SCHM 1,0 16 / SCHM 1,5 35 / SCHM 2,5-50 Příloha č. 5 k TZ Stožárová výzbroj slouží k elektrickéu dovybavení stožárů veřejného osvětlení, k připojení svítidla nebo jiného zařízení na rozvodnou síť a jejich ochraně před zkrate. Technický popis Stožárová výzbroj je sestavena na DIN liště s oválnýi ontážníi otvory o rozteči 255, 320, 410, 440 pro připevnění šroube M8. Svorkovnice SCHM 1,0 16 je osazena svorkai pro upevnění vodiče do průřezu 1, Svorkovnice SCHM 1,5 35 je osazena svorkai pro upevnění vodiče do průřezu 1, Svorkovnice SCHM 2,5 50 je osazena svorkai pro upevnění vodiče do průřezu 2, Stožárová výzbroj je osazena svorkou v níž je pod kryte uístěna tavná pojistka 10 A pro ochranu rozvodu při zkratu ve svítidle. Držáky slouží k upevnění ochranného krytu z polyakrylátu jako ochrana před dotyke živé části. Stožárová výzbroj je zpravidla ontována do stožáru pod dvířka. Na přání zákazníka je ožno dodat ochranný kryt, který slouží k ochraně stožárové výzbroje před nečistotai padajícíi z vnitřního prostoru stožáru. Materiál (polyaid 6.6) zaručuje díky své teplotní stabilizaci svou fyzikální stálost a nekřehne při teplotách pod - 5 C. Pružnost ateriálu a nálisky v dutině šroubu zabraňují uvolnění a vyklepání šroubů. Kvalitní nedělený závit svorky přenese požadovaný upevňovací oent i při několikanásobné použití svorky. Použití zkušebního pojistkového odulu uožňuje rychlé prověření svorkovnice i bez ěřícího přístroje. Široká nabídka značení nabízí libovolný popis svorkovnice např. L1, L2, FU1... Základní technické údaje Název: Stožárová výzbroj Typ: SCHM 1,0-16 / 1,5-35 / 2,5-50 Jenovitý proud: 10 A Krytí: IP 23 Rozěry: 440 x 65 x 70 Schéatické vyobrazení Kontakt ELTODO EG, a.s. Novodvorská 1010/14, Praha 4, e-ail: eltodo@eltodo.cz, Prodej: Obchodní úsek tel.: e-ail: eltodo@eltodo.cz Výroba a tech. inforace: Divize výroba tel.: e-ail: vyroba@eltodo.cz Stožárová výzbroj - 08/2008 -FLx
