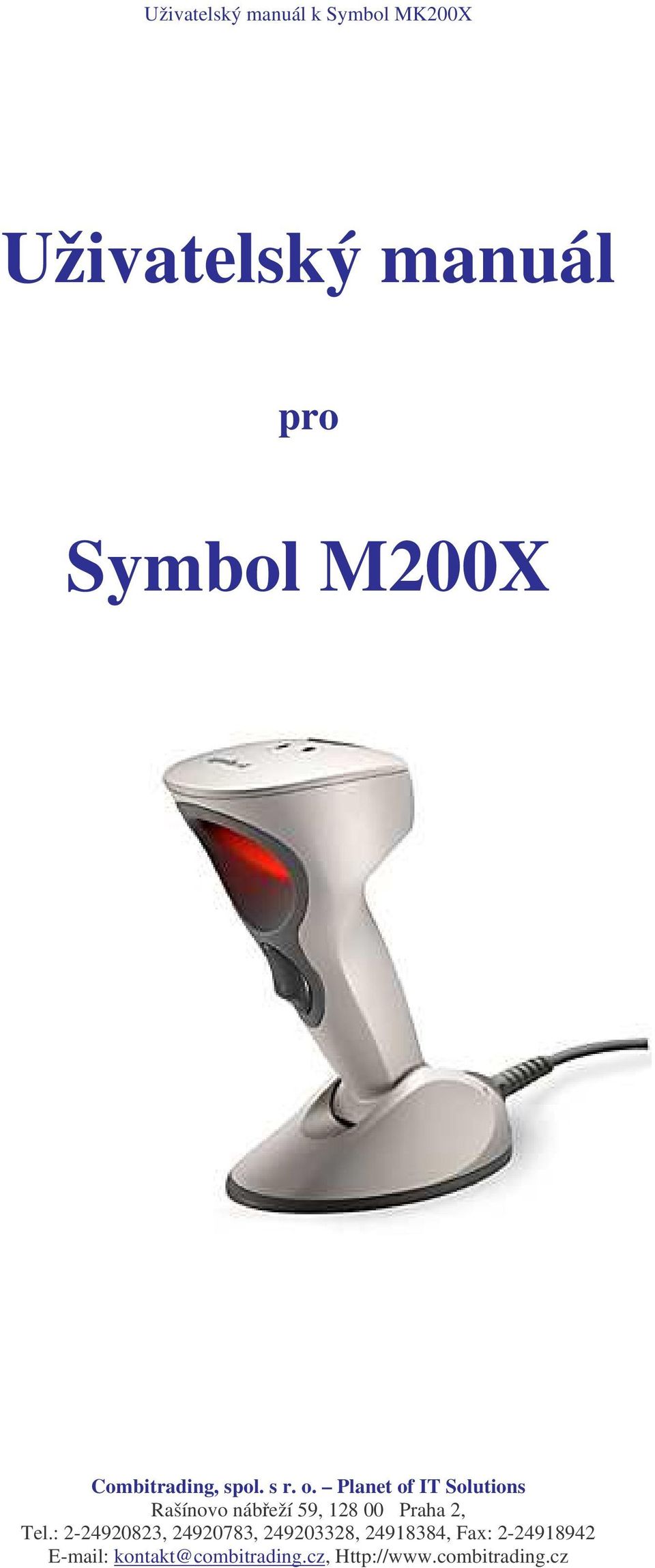

Uživatelský manuál. Symbol M200X

Rozměr: px

Začít zobrazení ze stránky:

Download "Uživatelský manuál. Symbol M200X"

Denis Horáček
před 8 lety
Počet zobrazení:

1 Uživatelský manuál pro Symbol M200X

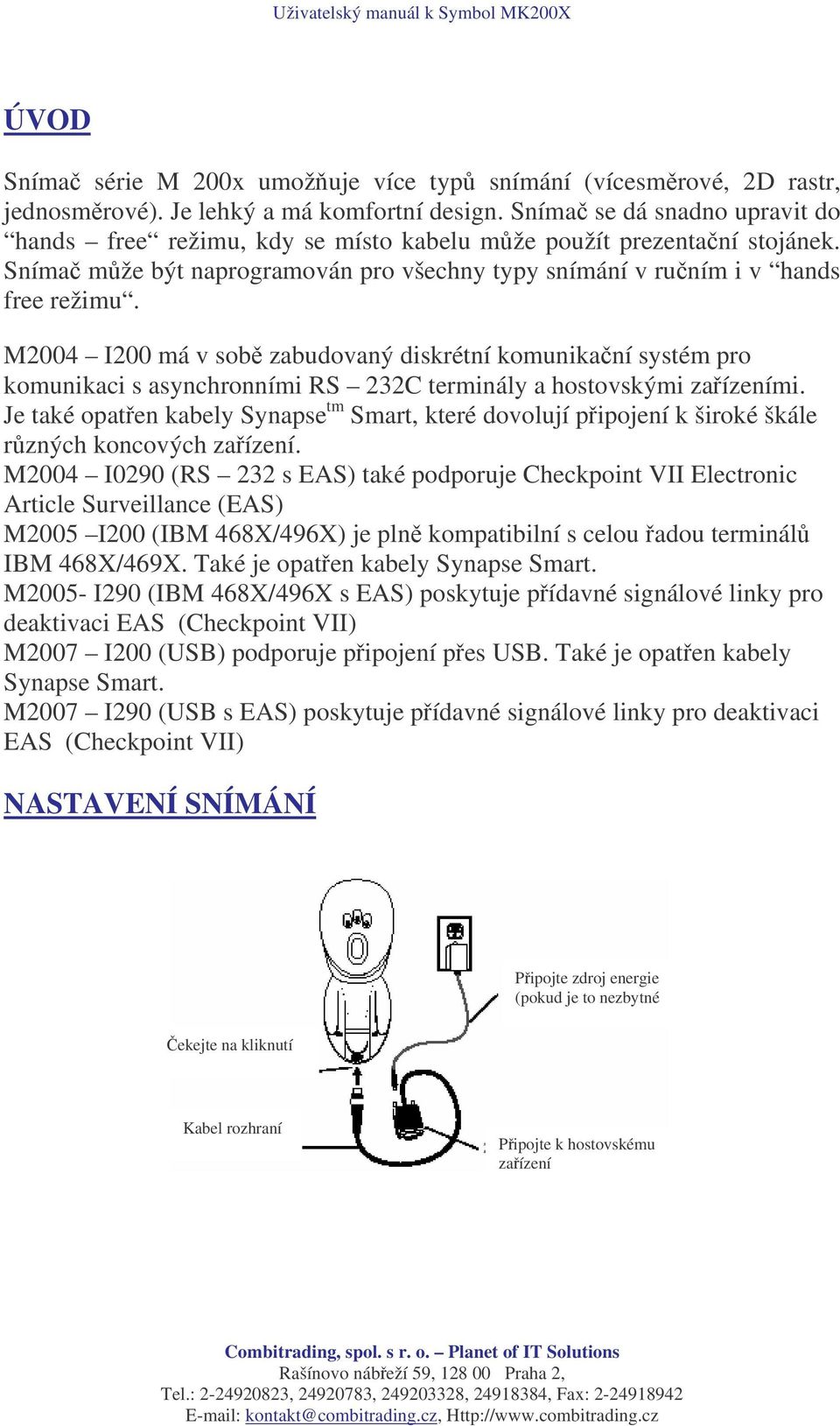

2 ÚVOD Sníma série M 200x umožuje více typ snímání (vícesmrové, 2D rastr, jednosmrové). Je lehký a má komfortní design. Sníma se dá snadno upravit do hands free režimu, kdy se místo kabelu mže použít prezentaní stojánek. Sníma mže být naprogramován pro všechny typy snímání v runím i v hands free režimu. M2004 I200 má v sob zabudovaný diskrétní komunikaní systém pro komunikaci s asynchronními RS 232C terminály a hostovskými zaízeními. Je také opaten kabely Synapse tm Smart, které dovolují pipojení k široké škále rzných koncových zaízení. M2004 I0290 (RS 232 s EAS) také podporuje Checkpoint VII Electronic Article Surveillance (EAS) M2005 I200 (IBM 468X/496X) je pln kompatibilní s celou adou terminál IBM 468X/469X. Také je opaten kabely Synapse Smart. M2005- I290 (IBM 468X/496X s EAS) poskytuje pídavné signálové linky pro deaktivaci EAS (Checkpoint VII) M2007 I200 (USB) podporuje pipojení pes USB. Také je opaten kabely Synapse Smart. M2007 I290 (USB s EAS) poskytuje pídavné signálové linky pro deaktivaci EAS (Checkpoint VII) NASTAVENÍ SNÍMÁNÍ Pipojte zdroj energie (pokud je to nezbytné ekejte na kliknutí Kabel rozhraní Pipojte k hostovskému zaízení

M2004 I200 má v sob zabudovaný diskrétní komunikaní systém pro komunikaci s asynchronními RS 232C terminály a hostovskými zaízeními.

3 Pokud používáte synaptický kabel, M200X sám rozpozná typ vašeho hostovského zaízení. V opané pípad nasnímejte píslušný árový kód v CycloneTM M2000 Series Product Reference Guide. Pipojte hostovské zaízení ke zdroji energie. Na vrchní ásti snímae tikrát zabliká zelená LED dioda a tikrát se ozve zvuková signalizace. Znamená to, že sníma je pipraven. Výmna kabelu Rzná hostovská zaízení vyžadují rzné kabely. Pro výmnu kabelu snímae: 1. Odpojte konektor stisknutím pojistné západky (nap. špikou šroubováku) 2. Jemn vysute kabel UMÍSTNÍ SNÍMAE NA ZE K M200X existuje pídavný nosi pro uchycení snímae na ze (snímání ze shora). Pro umístní M200x na ze: 1. Umístte nosi do píslušné pozice na ze a tužkou udlejte skrz každý otvor na stnu znaménko. 2. Odstrate nosi a na znaménka použijte ti šrouby #6. Neutahujte je úpln, ponechte dostatek místa pro zasunutí úchyt nosie. 3. Nasute úchyty nosie na šrouby a posute nosi dol tak, aby byl pevn uchycen. Dotáhnte šrouby (pokud je to nezbytné) 4. Vložte sníma do nosie tak, aby vstupní okénko smovalo dol.

Výmna kabelu Rzná hostovská zaízení vyžadují rzné kabely. Pro výmnu kabelu snímae: 1. Odpojte konektor stisknutím pojistné západky (nap. špikou šroubováku) 2.

4 ELEKTONIC ARTICLE SURVEILLANCE (EAS) Protože existuje nkolik rzných typ systému Checkpoint EAS, musí vám váš obchodní zástupce nainstalovat EAS kabel. Pokud již EAS kabel používáte, podívejte se prosím do Universal Cable EAS Installation Sheet (Symbol p/n XX) SNÍMACÍ REŽIMY Sníma mže být použit v hands free nebo v runím režimu. V runím režimu sníma operuje pomocí spoušt, po jejímž stisku aktivujete píslušný vzorek laserových paprsk a natete kód. V hands free režimu je sníma aktivní neustále (constant on), takže automaticky nate kód, který je umístn do jeho snímací zóny. VZORKY LASEROVÝCH PAPRSK Sníma vyzauje jeden ze ty vzork: Cyclon všesmrový snímací vzorek (Cyclone Omnidirectional Scan Pattern) je vysoce efektivní vzorek, který dekóduje 1D a EAN/UCC kódy ve všech smrech. Cyclon vícesmrový snímací vzorek (Cyclone Semi-omnidirectional Scan Pattern) alternativa k pedchozímu vzorku, snímá i vysoce oíznuté árové kódy. Kód musí být ped sníma umístn horizontáln, ne více než pod 20 naklonním. Rastrovaný snímací vzorek (Raster Scan Pattern) pímo snímá rastrový vzorek v originálním formátu. Dekóduje 1D, PDF-417, RSS a složené kódy. Vzorek s jednou laserovou linkou (Single Scan Line Pattern Smart Raster) vytváí jednu snímací linku, která se objevuje ve vertikální pozici pro PDF-417, díky využití funkce Smart Raster.Smart Raster umožuje autodetekci typu árového kódu a automatické pizpsobení vzorku. Sníma v tomto nastavení dosahuje nejlepšího výkonu na kódech typu 1D, PDF-417, EAN/UCC, RSS nebo na složených kódech. Pro každý snímací režim mže být nastaven jiný snímací vzorek. Toto programování naleznete v M2000 Series Prodict reference Guide (p/n xx). V runím režimu mžete vzorek nastavit pomocí stisknutím tlaítka Scan Pattern Mode.

V runím režimu sníma operuje pomocí spoušt, po jejímž stisku aktivujete píslušný vzorek laserových paprsk a natete kód.

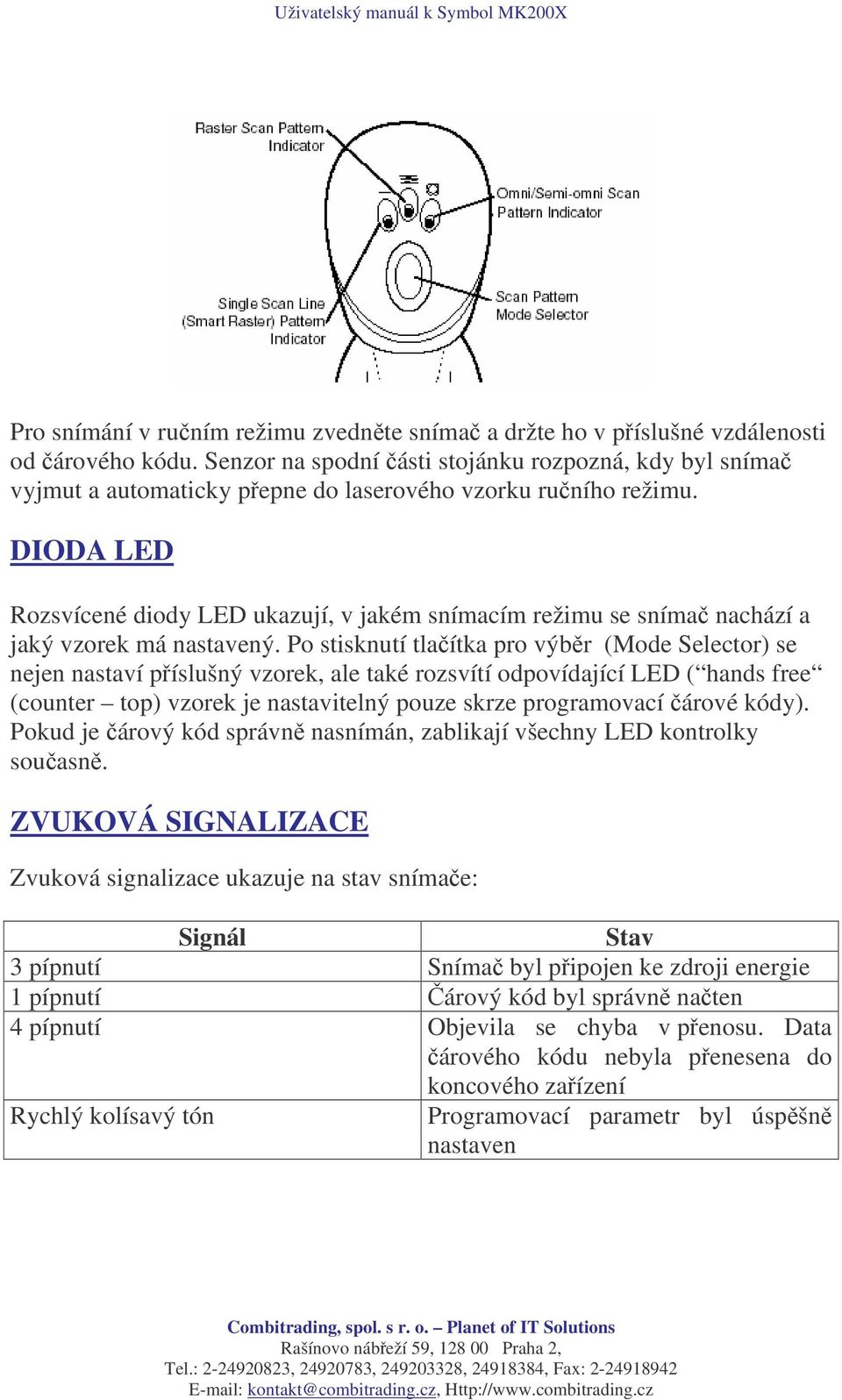

5 Pro snímání v runím režimu zvednte sníma a držte ho v píslušné vzdálenosti od árového kódu. Senzor na spodní ásti stojánku rozpozná, kdy byl sníma vyjmut a automaticky pepne do laserového vzorku runího režimu. DIODA LED Rozsvícené diody LED ukazují, v jakém snímacím režimu se sníma nachází a jaký vzorek má nastavený. Po stisknutí tlaítka pro výbr (Mode Selector) se nejen nastaví píslušný vzorek, ale také rozsvítí odpovídající LED ( hands free (counter top) vzorek je nastavitelný pouze skrze programovací árové kódy). Pokud je árový kód správn nasnímán, zablikají všechny LED kontrolky souasn. ZVUKOVÁ SIGNALIZACE Zvuková signalizace ukazuje na stav snímae: Signál Stav 3 pípnutí Sníma byl pipojen ke zdroji energie 1 pípnutí árový kód byl správn naten 4 pípnutí Objevila se chyba v penosu. Data árového kódu nebyla penesena do koncového zaízení Rychlý kolísavý tón Programovací parametr byl úspšn nastaven

DIODA LED Rozsvícené diody LED ukazují, v jakém snímacím režimu se sníma nachází a jaký vzorek má nastavený.
