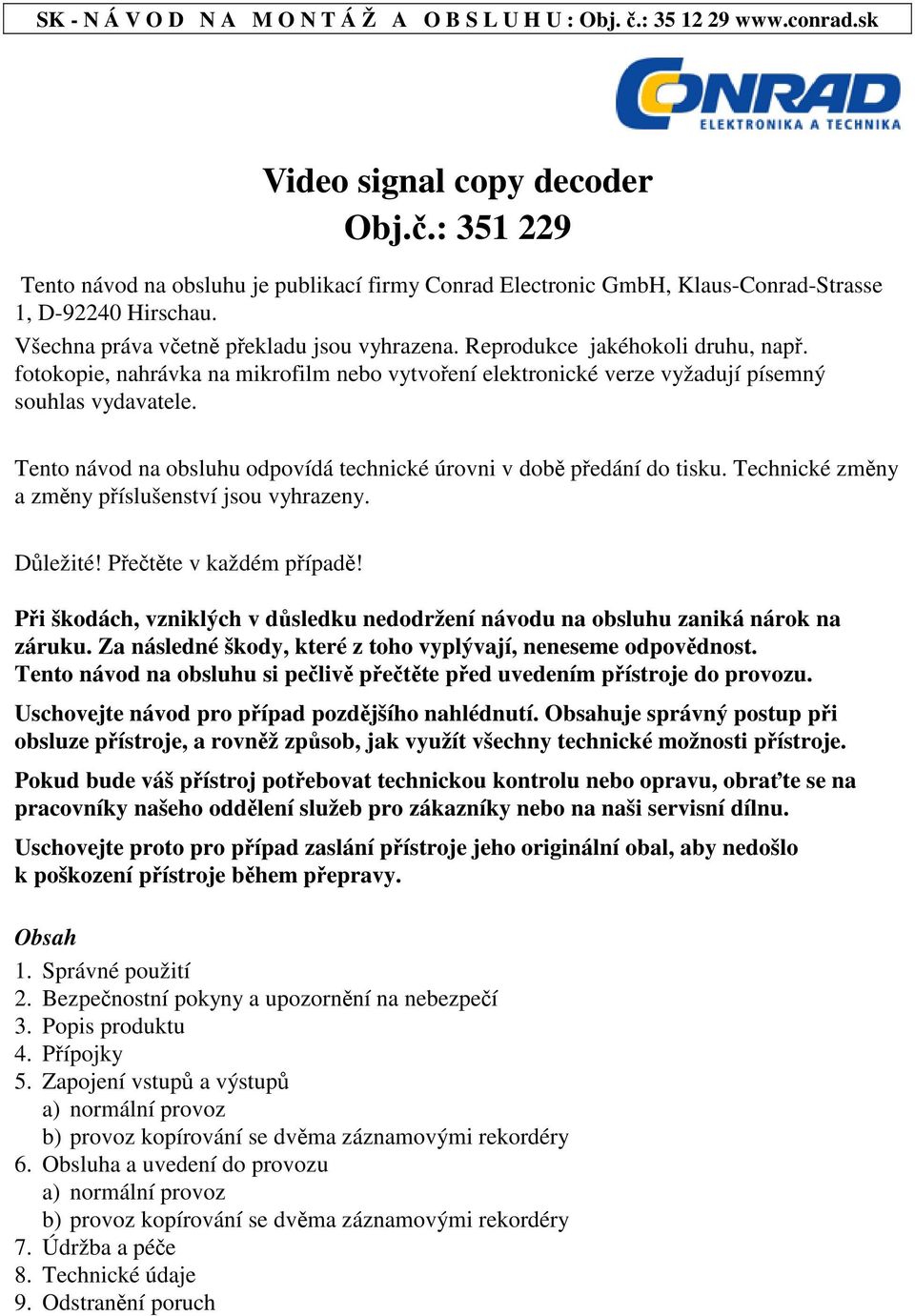

1 SK - N Á V O D N A M O N T Á Ž A O B S L U H U : Obj..: Video signal copy decoder Obj..: Tento návod na obsluhu je publikací firmy Conrad Electronic GmbH, Klaus-Conrad-Strasse 1, D Hirschau. Všechna práva vetn pekladu jsou vyhrazena. Reprodukce jakéhokoli druhu, nap. fotokopie, nahrávka na mikrofilm nebo vytvoení elektronické verze vyžadují písemný souhlas vydavatele. Tento návod na obsluhu odpovídá technické úrovni v dob pedání do tisku. Technické zmny a zmny píslušenství jsou vyhrazeny. Dležité! Pette v každém pípad! Pi škodách, vzniklých v dsledku nedodržení návodu na obsluhu zaniká nárok na záruku. Za následné škody, které z toho vyplývají, neneseme odpovdnost. Tento návod na obsluhu si peliv pette ped uvedením pístroje do provozu. Uschovejte návod pro pípad pozdjšího nahlédnutí. Obsahuje správný postup pi obsluze pístroje, a rovnž zpsob, jak využít všechny technické možnosti pístroje. Pokud bude váš pístroj potebovat technickou kontrolu nebo opravu, obrate se na pracovníky našeho oddlení služeb pro zákazníky nebo na naši servisní dílnu. Uschovejte proto pro pípad zaslání pístroje jeho originální obal, aby nedošlo k poškození pístroje bhem pepravy. Obsah 1. Správné použití 2. Bezpenostní pokyny a upozornní na nebezpeí 3. Popis produktu 4. Pípojky 5. Zapojení vstup a výstup a) normální provoz b) provoz kopírování se dvma záznamovými rekordéry 6. Obsluha a uvedení do provozu a) normální provoz b) provoz kopírování se dvma záznamovými rekordéry 7. Údržba a pée 8. Technické údaje 9. Odstranní poruch

2 Správné použití Správné použití produktu v souladu s jeho urením zahrnuje dekódování audio a video signál pi pehrávání normálních videofilm a videofilm chránných proti kopírování. Pístroj je uren pro soukromé použití. Vstupy a výstupy signálu jsou schváleny pouze pro pipojení na audio/video vstupy a výstupy odpovídajících audio nebo video pístroj. Tento produkt je schválen pouze pro pipojení na 230 V/ 50 Hz (10/16 A) stídavého naptí. Použití pístroje Video signal copy decoder je povoleno pouze v uzavených místnostech, tedy ne venku. Rozhodn zabrate jeho kontaktu s vlhkostí, nap. v koupeln apod. Jiné použití než výše uvedené vede k poškození pístroje, navíc mže dojít ke zkratu, k zásahu elektrickým proudem, požáru atd. Na produktu jako takovém není povoleno provádt zmny nebo pestavby. Rovnž není povoleno otevírat jeho skí. V každém pípad dodržujte bezpenostní pedpisy! POZOR! Dodržujte právní ustanovení. Kopírování zapjených nebo koupených kazet je povoleno pouze pro soukromé použití. Zapjování takových kopií, nap. pátelm nebo známým, a zdarma nebo za úplatu, je trestné. Bezpenostní pokyny a upozornní na nebezpeí Produkt byl zkonstruován v ochranné tíd II Jako zdroj proudu lze použít pouze síovou zásuvku 230 V/ 50 Hz (10 / 15 A) veejné elektrické sít. Nikdy nezkoušejte provozovat pístroj pi jiném naptí. Pístroj je i ve vypnutém stavu propojen se sítí. Pro úplné odpojení ze sít musíte vytáhnout zástrku. Pokud pístroj delší dobu nepoužíváte, vytáhnte zástrku ze sít. Ujistte se, že jsou všechna elektrická spojení, spojovací vedení mezi pístroji a pípadnými prodlužovakami v souladu s pedpisy a s návodem na obsluhu. Obrate se na odborníka, pokud máte pochybnosti o tom, týkající se bezpenosti pi práci s pístrojem, nebo zapojení pístroje. Pi otevení krytu nebo vyjmutí díl, s výjimkou pípad, kdy to lze pomocí ruky, je možné voln vyjmout vodivé díly. I pípojná místa mohou být vodivá. Ped dolaováním, provádním údržby, uvedením do provozu nebo výmn díl nebo skupin díl musí být pístroj odpojen od veškerých zdroj naptí, pokud víte, že bude nutné jeho otevení. Jestliže je nevyhnutelná údržba nebo oprava oteveného pístroje pod naptím, smí ji provést pouze odborník, seznámený s píslušnými pedpisy a se souvisejícím nebezpeím. Kondenzátory v pístroji mohou být ješt nabité, i když pístroj již byl odpojen od všech zdroj naptí.

3 Síovou pípojku nikdy nevytahujte ani nezasunujte mokrýma rukama. Nevytahujte síový kabel ze zásuvky nikdy za samotný kabel, použijte plochy, urené k uchopení. Pi umístní pístroje nezapomete, že nesmí dojít ke skípnutí kabelu nebo jeho poškození tením o ostré hrany. Ped ištním pístroje vždy vytáhnte síovou zástrku ze zásuvky. Nikdy sami nevymujte vadné pívodní vedení. V takovém pípad vypnte pístroj ze sít a odneste jej do odborné opravny. Jestliže se dá pedpokládat, že již není možný bezpený provoz, pístroj vypnte a zajistte proti neúmyslnému spuštní. Dá se pedpokládat, že pístroj již nelze bezpen provozovat, pokud: pístroj nebo kabel je viditeln poškozen pístroj již nepracuje je po delším skladování za nepíznivých podmínek absolvoval pepravu v nároných podmínkách. Elektrické pístroje nepatí do rukou dtem! V pítomnosti dtí bute mimoádn opatrní, obzvlášt pokud se pokoušejí vstrit do pístroje njaké pedmty skrz otvory v jeho krytu. Hrozí životu nebezpený zásah elektrickým proudem.. Na elektrické pístroje nikdy nevylévejte jakoukoli kapalinu. Hrozí akutní nebezpeí požáru nebo zásahu elektrickým proudem. Pokud by však takový pípad nastal, vytáhnte ihned kabel ze sít a obrate se na odborníka. Pístroj nikdy nezapínejte ihned potom, co jste jej pemístili ze studené místnosti do teplé. Vzniká pitom kondenzaní voda, která by mohla pístroj zniit. Nechte pístroj v nezapnutém stavu ohát na teplotu v místnosti. Pokejte až se kondenzovaná voda odpaí. Zajistte dostatené odvtrání pístroje. Zabrate silnému mechanickému namáhání pístroje. Nevystavujte pístroj vysokým teplotám, silným vibracím ani vysoké vlhkosti. Dodržujte bezpenostní pokyny a pokyny návodu na obsluhu ostatních pístroj, které jsou k tomuto pístroji pipojeny. Nenechávejte voln ležet balicí materiál, jako jsou plastikové sáky a fólie, polystyrén apod. Mohly by se stát nebezpenou hrakou pro dti. Pokud si nejste jisti, jak správn pístroj zapojit, nebo máte-li otázky, které nejsou zodpovzeny v tomto návodu na obsluhu, spojte se s naším odborným technikem, nebo s jiným odborníkem. Popis produktu Video signal copy decoder dekóduje videofilmy, chránné proti kopírování, aniž by docházelo ke ztrát kvality porušením této ochrany. Dva AV výstupy umožují souasné vytvoení dvou kopií jedné videokazety. Pepojování pípojek není tedy v dsledku tchto dvou AV výstup nutné.

4 Signál AV vstupu se pedává i ve vypnutém stavu na AV výstup (OUTPUT 1). Pípojky vstup i výstup jsou v dispozici v provedení cinch i scart. Tím odpadají problémy se zapojením v dsledku rzných zdíek na pístroji, na kterém se záznam provádí, a na pístroji ze kterého se záznam snímá. Pístroj má integrovanou síovou zástrku, a není tedy zapotebí kabel se zástrkou. Tento produkt byl odzkoušen podle elektromagnetické sluitelnosti, a byla mu pidlena odpovídající kontrolní znaka CE. Jakákoli zmna ve spínání, resp. použití jiných než uvedených souástek má za následek zrušení záruky. 1. zapína/vypína 2. POWER - LED dioda 3. OUTPUT 2 - výstup 4. OUTPUT 1 - výstup 5. INPUT - vstup 6. síová pípojka. Zapojení vstup a výstup Upozornní: na AV vstupy a výstupy (scart resp. cinch) pipojujte pouze pístroje se stejným AV vstupem resp. výstupem. Pokud vaše pístroje nemají požadované vstupy nebo výstupy, použijte vhodné adaptéry. Jako kabeláž použijte pouze vhodné kabely cinch resp. scart. AV vstup a AV výstupy jsou sice na pístroji dvojmo (scart resp. cinch), avšak pro zapojení lze vždy použít pouze jeden typ zdíky dané pípojky. V pípad pochybností se obrate na odborníka. Co se týká zapojení vstupu a výstup, resp. vhodnosti pístroj, které chcete pipojit, pette si jejich návod na obsluhu. Pi nedodržení tchto pokyn mže dojít k poškození Video signal copy decoderu nebo k nmu pipojených pístroj. Pi použití provedení cinch AV zdíek vždy propojte žlutou zdíku (VIDEO) s vedením videa, ervenou zdíku (AUDIO R) s pravým vedením audio, a bílou zdíku (AUDIO L) s levým vedením audio.

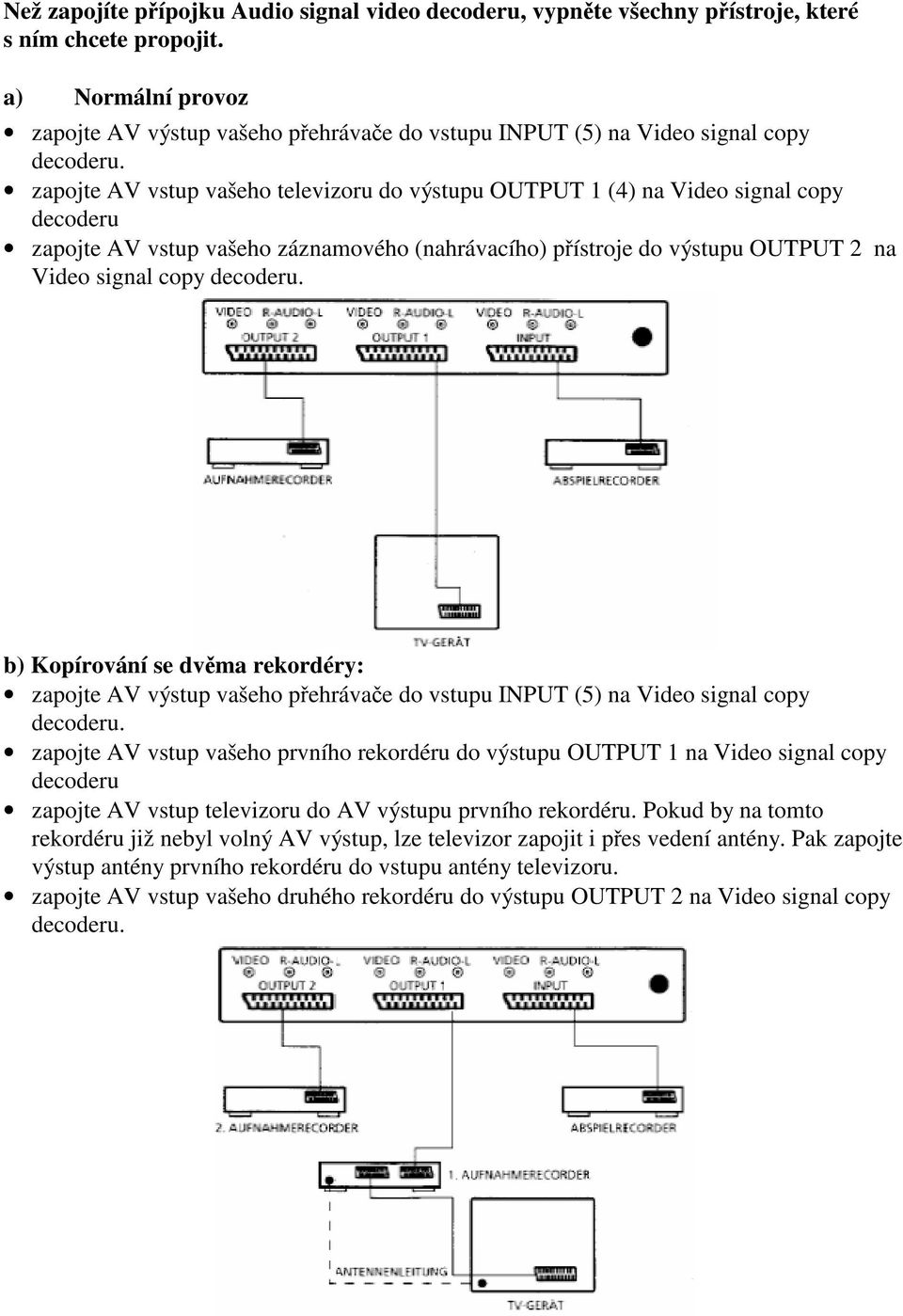

5 Než zapojíte pípojku Audio signal video decoderu, vypnte všechny pístroje, které s ním chcete propojit. a) Normální provoz zapojte AV výstup vašeho pehrávae do vstupu INPUT (5) na Video signal copy decoderu. zapojte AV vstup vašeho televizoru do výstupu OUTPUT 1 (4) na Video signal copy decoderu zapojte AV vstup vašeho záznamového (nahrávacího) pístroje do výstupu OUTPUT 2 na Video signal copy decoderu. b) Kopírování se dvma rekordéry: zapojte AV výstup vašeho pehrávae do vstupu INPUT (5) na Video signal copy decoderu. zapojte AV vstup vašeho prvního rekordéru do výstupu OUTPUT 1 na Video signal copy decoderu zapojte AV vstup televizoru do AV výstupu prvního rekordéru. Pokud by na tomto rekordéru již nebyl volný AV výstup, lze televizor zapojit i pes vedení antény. Pak zapojte výstup antény prvního rekordéru do vstupu antény televizoru. zapojte AV vstup vašeho druhého rekordéru do výstupu OUTPUT 2 na Video signal copy decoderu.

6 Obsluha a uvedení do provozu a) normální provoz po opakované kontrole všech pípojek zasute síovou zástrku do síového vedení (6) na Video signal copy decoderu. pi vypnutém Video signal copy decoderu mžete zcela normáln sledovat program vašeho pehrávae pes televizor. Zapnte televizor a pehráva, zapnte pehrávání a zapnte televizor na programové místo AV. Zapnte Video signal copy decoder tlaítkem zapína/vypína. Svítí POWER-LED dioda (2). Pi zapnutívideo signal copy decoderu lze nyní navíc zaznamenávat program videopehrávae na záznamový rekordér. Vyberte si na záznamovém rekordéru programové místo AV. Pokud program obsahuje ochranu proti kopírování, dojde k jejímu potlaení. b) Kopírování se dvma rekordéry: po opakované kontrole všech pípojek zasute síovou zástrku do síového vedení (6) na Video signal copy decoderu. zapnte Video signal copy decoder tlaítkem zapína/vypína. Svítí POWER-LED dioda (2). zapnte oba záznamové rekordéry a zvolte pro n programová místa AV. zapnte televizor. Vyberte i pro nj programové místo AV (pokud je televizor zapojen pes vedení antény, musí být zvoleno programové místo pro pehrávání videa). zapnte pehráva a spuste pehrávání Program lze nyní nahrávat na oba rekordéry souasn (vytvoení dvou kopií), navíc dojde k potlaení eventuální ochrany proti kopírování. program jse navíc pehrává v televizoru. Upozornní: Ochrana proti kopírování se eliminuje pouze pi zapnutí pístroje, když POWER LED (2) svítí. Údržba a pée Pístroj je bezúdržbový, proto jej nikdy neotevírejte. V pípad jeho otevení zaniká nárok na záruku. Zvenku pístroj istte pouze mkkou, suchou utrkou nebo šttcem. V žádném pípad nepoužívejte agresivní istící prostedky nebo chemické roztoky, jelikož by mohlo dojít k poškození skín pístroje. Technické údaje Provozní naptí Píkon Video signály 230 VAC / 50 Hz 6 W (provoz) 0,5 W (standby) 1 Vss / 75 Ω

7 Odstranní poruch Pehrávání pes televizor nejde: programové místo AV (pi zapojení pes AV vstup) resp. programové místo video rekordéru (pi zapojení pes vstup antény) není na televizoru navoleno. první záznamový rekordér (pi provozu kopírování se dvma rekordéry) není zapojený na programové místo. pi zapojení pístroj bylo použito nesprávné nebo ne zcela zapojené vedení typu scart. pi zapojení jednoho nebo více pístroj na zdíky cinch bylo bu jedno vedení videa zapojeno nesprávn, anebo je vedení vadné. Záznam není možný pi nahrávání se dvma rekordéry: Video signál copy decoder je bez proudu (POWER LED (2) nesvítí). Síová zástrka síové pípojky (6) není zasunuta nebo do zásuvky nejde proud. Záznamový rekordér není zapojen na programové místo AV nesprávné zapojení nebo nevhodné vedení (viz výše) Ochrana proti kopírování není eleminována Video signal copy decoder je bez proudu (POWER LED (2) nesvítí). Síová zástrka síové pípojky (6) není zasunuta nebo do zásuvky nejde proud. Jako zdroj kopírování nebyla použita originální páska. Ochranu proti kopírování nelze odblokovat na kopii. Je to dáno systémem.
