1 /2002 CZ(CZ) Pro odbornou firmu Pokyny pro montá a údr bu Plynový prùtokový kotel Logamax U / U K Logamax U / U K Prosím, pøed montá í a údr bou dùkladnì pøeèíst

2 Obsah 1 Platnost Schéma konstrukce Technická data Pøedpisy a smìrnice Montá Rozsah dodávky Po adavky na místo instalace Montá / Pøípojky Pøipravenost na provoz Kontrola tìsnosti Pøekontrolování pøipojovacího tlaku plynu Kontrola tìsnosti v provozním re imu Zaznamenání namìøených hodnot Funkèní zkouška Mìøení ionizaèního proudu Nastavení výkonu Obsluha Pøestavení na jiný druh plynu Topný kotel odstavit z provozu Zmìøit a nastavit tlak hoøáku Inspekce Všeobecné pokyny Topný kotel pøipravit na inspekci Kontrola vnitøní tìsnosti Mìøení ionizaèního proudu Mìøení pøipojovacího (prùtoèného) tlaku plynu Kontrola tlaku hoøáku Kontrola tìsnosti plynu v prùbìhu provozu Obsah oxidu uhelnatého (CO), neøedìný Kontrola tlaku vytápìcího zaøízení Kontrola vedení pøívodu vzduchu-odvodu spalin na funkènost a bezpeènost Kontrolovat nastavení regulaèního pøístroje v souladu s potøebami Výstupní kontrola inspekèních prací Potvrzení odborného provedení inspekce Údr ba Porucha pøíèina - odstranìní Protokoly Protokol o uvedení do provozu Protokol o inspekci a údr bì Prohlášení o shodì Úvodem Dùle ité všeobecné pokyny pro pou ívání Pøístroj pou ívat jen pro stanovené úèely a v souladu s pokyny pro montá a údr bu. Údr bu a opravy provádìt prostøednictvím autorizovaných odborníkù. Technický pøístroj provozovat jen v kombinacích a jen s pøíslušenstvím a náhradními díly, které jsou uvedeny v pokynech pro montá a údr bu. Jiné kombinace, pøíslušenství a díly podléhající rychlému opotøebení pou ívat jen tehdy, jestli e jsou tyto výslovnì urèené pro toto pou ití a neovlivòují charakteristiku výkonu, ani po adavky na bezpeènost. Technické zmìny vyhrazeny! V dùsledku trvale probíhajícího vývoje se mohou zobrazení, funkèní postupy a technická data nepatrnì lišit. 2 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

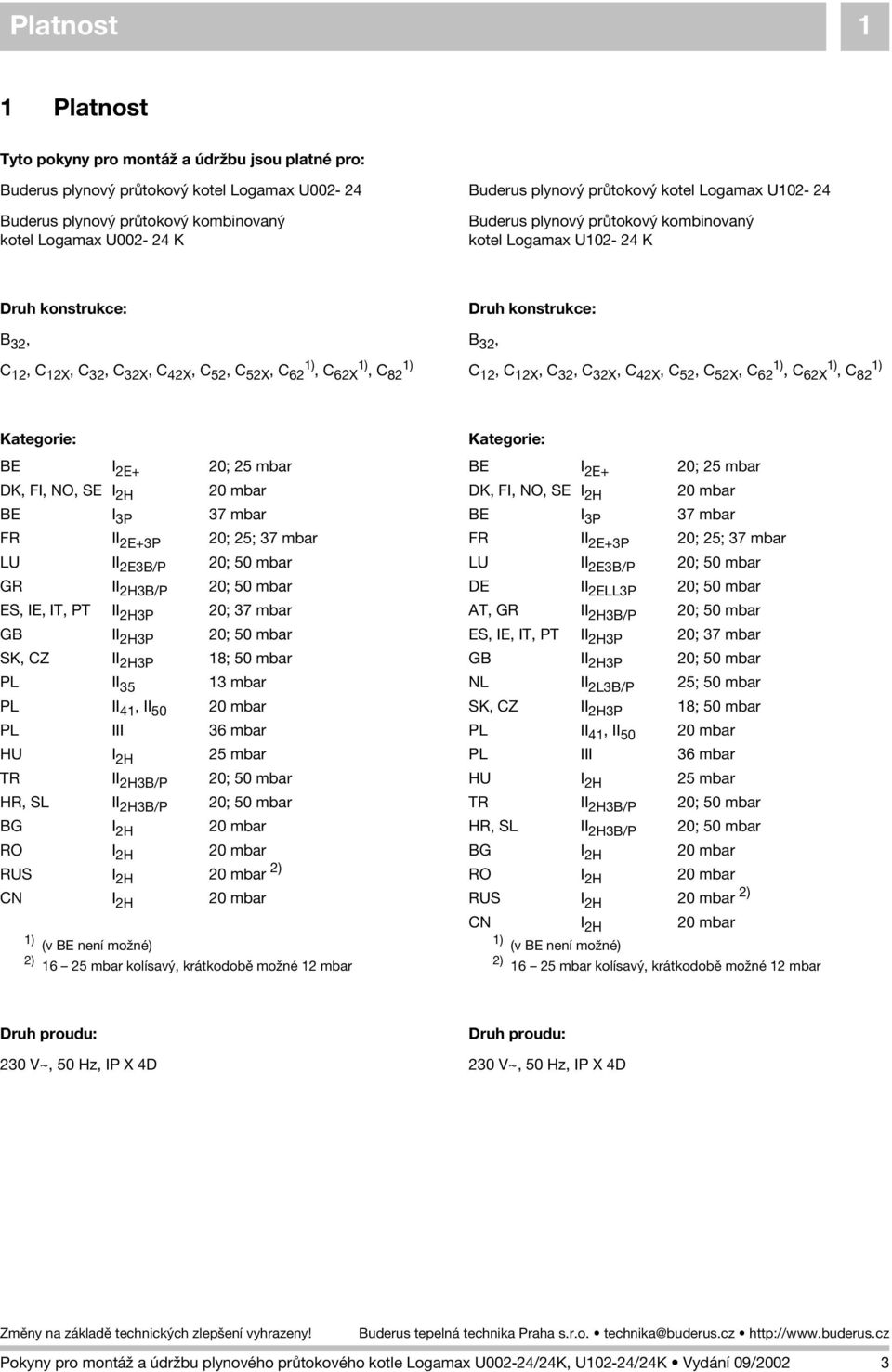

3 Platnost 1 1 Platnost Tyto pokyny pro montá a údr bu jsou platné pro: Buderus plynový prùtokový kotel Logamax U Buderus plynový prùtokový kombinovaný kotel Logamax U K Buderus plynový prùtokový kotel Logamax U Buderus plynový prùtokový kombinovaný kotel Logamax U K Druh konstrukce: B 32, C 12, C 12X, C 32, C 32X, C 42X, C 52, C 52X, C 62 1), C 62X 1), C 82 1) Druh konstrukce: B 32, C 12, C 12X, C 32, C 32X, C 42X, C 52, C 52X, C 62 1), C 62X 1), C 82 1) Kategorie: BE I 2E+ 20; 25 mbar DK, FI, NO, SE I 2H 20 mbar BE I 3P 37 mbar FR II 2E+3P 20; 25; 37 mbar LU II 2E3B/P 20; 50 mbar GR II 2H3B/P 20; 50 mbar ES, IE, IT, PT II 2H3P 20; 37 mbar GB II 2H3P 20; 50 mbar SK, CZ II 2H3P 18; 50 mbar PL II mbar PL II 41, II mbar PL III 36 mbar HU I 2H 25 mbar TR II 2H3B/P 20; 50 mbar HR, SL II 2H3B/P 20; 50 mbar BG I 2H 20 mbar RO I 2H 20 mbar RUS I 2H 20 mbar 2) CN I 2H 20 mbar 1) (v BE není mo né) 2) mbar kolísavý, krátkodobì mo né 12 mbar Kategorie: BE I 2E+ 20; 25 mbar DK, FI, NO, SE I 2H 20 mbar BE I 3P 37 mbar FR II 2E+3P 20; 25; 37 mbar LU II 2E3B/P 20; 50 mbar DE II 2ELL3P 20; 50 mbar AT, GR II 2H3B/P 20; 50 mbar ES, IE, IT, PT II 2H3P 20; 37 mbar GB II 2H3P 20; 50 mbar NL II 2L3B/P 25; 50 mbar SK, CZ II 2H3P 18; 50 mbar PL II 41, II mbar PL III 36 mbar HU I 2H 25 mbar TR II 2H3B/P 20; 50 mbar HR, SL II 2H3B/P 20; 50 mbar BG I 2H 20 mbar RO I 2H 20 mbar RUS I 2H 20 mbar 2) CN I 2H 20 mbar 1) (v BE není mo né) 2) mbar kolísavý, krátkodobì mo né 12 mbar Druh proudu: 230 V~, 50 Hz, IP X 4D Druh proudu: 230 V~, 50 Hz, IP X 4D Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002 3

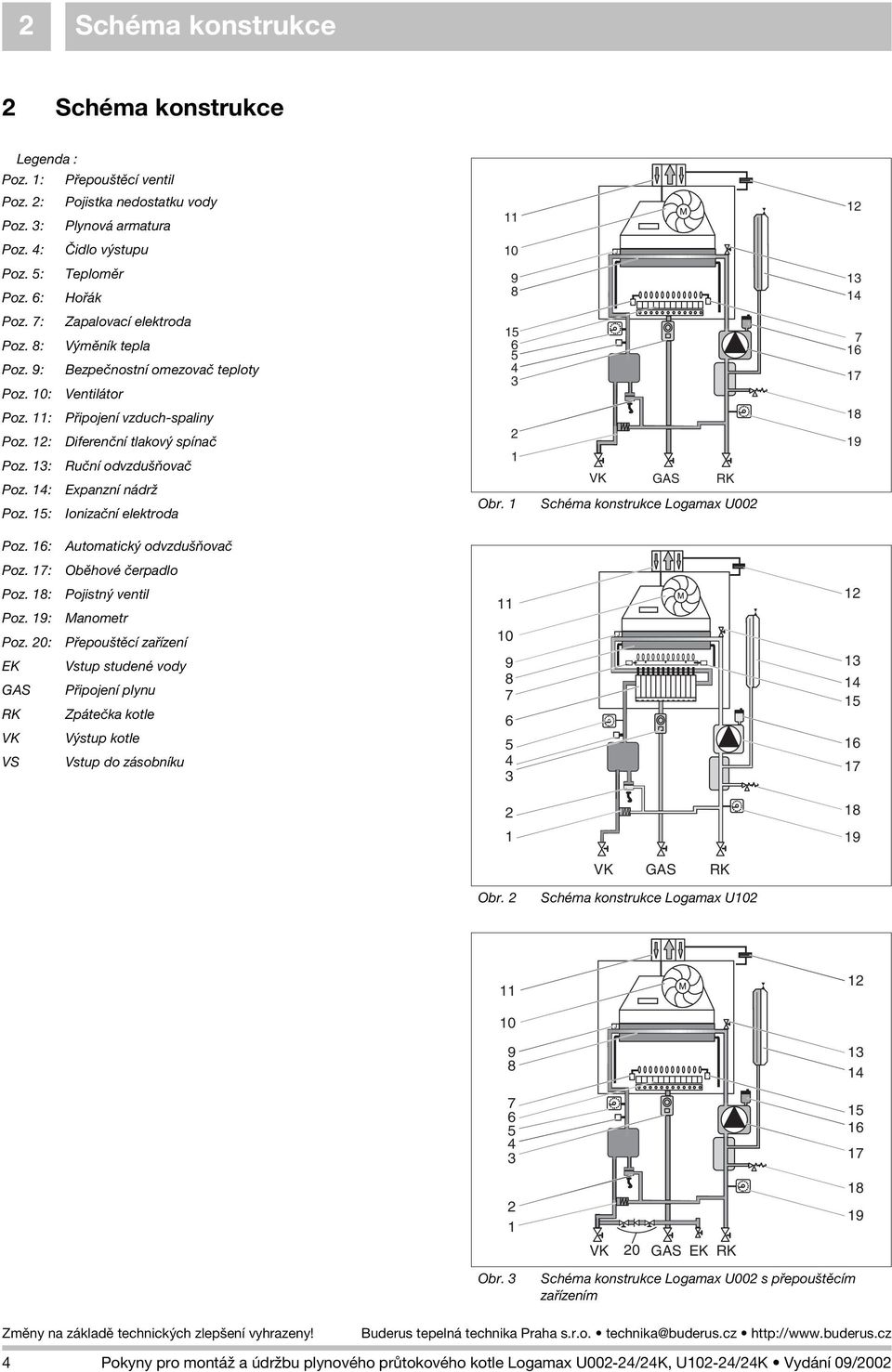

4 2 Schéma konstrukce 2 Schéma konstrukce Legenda : Poz. 1: Pøepouštìcí ventil Poz. 2: Pojistka nedostatku vody Poz. 3: Plynová armatura Poz. 4: Èidlo výstupu 10 Poz. 5: Poz. 6: Teplomìr Hoøák Poz. 7: Poz. 8: Poz. 9: Poz. 10: Poz. 11: Poz. 12: Poz. 13: Poz. 14: Poz. 15: Zapalovací elektroda Výmìník tepla Bezpeènostní omezovaè teploty Ventilátor Pøipojení vzduch-spaliny Diferenèní tlakový spínaè Ruèní odvzdušòovaè Expanzní nádr Ionizaèní elektroda Obr. 1 VK GAS RK Schéma konstrukce Logamax U Poz. 16: Automatický odvzdušòovaè Poz. 17: Poz. 18: Poz. 19: Poz. 20: EK GAS RK VK VS Obìhové èerpadlo Pojistný ventil Manometr Pøepouštìcí zaøízení Vstup studené vody Pøipojení plynu Zpáteèka kotle Výstup kotle Vstup do zásobníku VK GAS RK Obr. 2 Schéma konstrukce Logamax U VK 20 GAS EK RK Obr. 3 Schéma konstrukce Logamax U002 s pøepouštìcím zaøízením 4 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

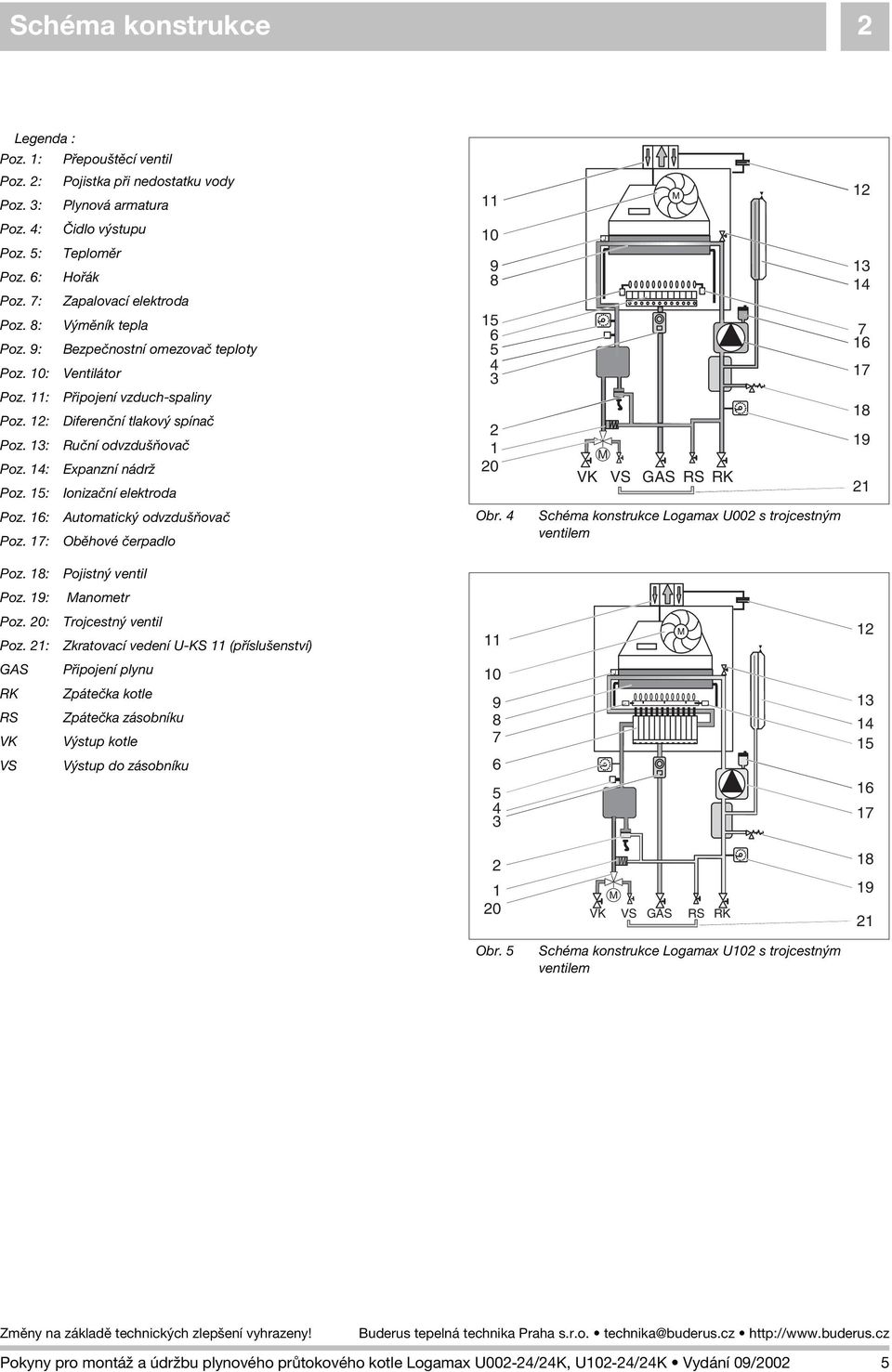

5 Schéma konstrukce 2 Legenda : Poz. 1: Pøepouštìcí ventil Poz. 2: Pojistka pøi nedostatku vody Poz. 3: Plynová armatura Poz. 4: Poz. 5: Poz. 6: Poz. 7: Poz. 8: Poz. 9: Poz. 10: Poz. 11: Poz. 12: Poz. 13: Poz. 14: Poz. 15: Èidlo výstupu Teplomìr Hoøák Zapalovací elektroda Výmìník tepla Bezpeènostní omezovaè teploty Ventilátor Pøipojení vzduch-spaliny Diferenèní tlakový spínaè Ruèní odvzdušòovaè Expanzní nádr Ionizaèní elektroda VK M VS GAS RS RK Poz. 16: Poz. 17: Automatický odvzdušòovaè Obìhové èerpadlo Obr. 4 Schéma konstrukce Logamax U002 s trojcestným ventilem Poz. 18: Pojistný ventil Poz. 19: Manometr Poz. 20: Poz. 21: Trojcestný ventil Zkratovací vedení U-KS 11 (pøíslušenství) GAS RK RS VK VS Pøipojení plynu Zpáteèka kotle Zpáteèka zásobníku Výstup kotle Výstup do zásobníku M VK VS GAS RS RK 21 Obr. 5 Schéma konstrukce Logamax U102 s trojcestným ventilem Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002 5

6 2 Schéma konstrukce Legenda : Poz. 1: Pøepouštìcí ventil Poz. 2: Výmìník tepla pro teplou vodu Poz. 3: Pojistka nedostatku vody Poz. 4: Mikrospínaè na detekci teplé vody Poz. 5: Trojcestný ventil Poz. 6: Spínací membrána Poz. 7: Èidlo výstupu Poz. 8: Poz. 9: Poz. 10: Poz. 11: Poz. 12: Poz. 13: Poz. 14: Poz. 15: Teplomìr Hoøák Ionizaèní elektroda Výmìník tepla Bezpeènostní omezovaè teploty Ventilátor Pøipojení vzduch-spaliny Diferenèní tlakový spínaè VK AW 27 GAS EK RK Poz. 16: Poz. 17: Poz. 18: Ruèní odvzdušòovaè Expanzní nádr Zapalovací elektroda Obr. 6 Schéma konstrukce Logamax U002K s pøepouštìcím zaøízením (FR), nebo doplòovacím zaøízením (IT/TR) Poz. 19: Automatický odvzdušòovaè Poz. 20: Poz. 21: Poz. 22: Obìhové èerpadlo Plynová armatura Pojistný ventil Poz. 23: Poz. 24: Poz. 25: Poz. 26: Poz. 27: AW EK GAS RK RS VK VS Omezovaè mno ství vody Manometr Doplòovací zaøízení (jen IT, TR) Èidlo teploty výstupní teplé vody Pøepouštìcí zaøízení (jen FR) Výstup teplé vody Vstup studené vody Pøipojení plynu Zpáteèka kotle Zpáteèka zásobníku Výstup kotle Výstup do zásobníku Obr. 7 VK AW 27 GAS EK RK Schéma konstrukce Logamax U102K s pøepouštìcím zaøízením (FR), nebo doplòovacím zaøízením (IT/TR) Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

7 Technická data 3 3 Technická data A B AW EK VK GAS RK C VK GAS RK AW/VS EK/RS VK, RK, GAS AW/VS, EK/RS Obr. 8 Rozmìry nástìnného kotle Legenda : A Koncentrické pøipojení B Paralelní pøipojení C Vertikální pøipojení pro FR a pøístroje s trojcestným ventilem AW Výstup teplé vody G½" EK Vstup studené vody G½" GAS Pøipojení plynu horizontální G½" Pøipojení plynu vertikální G1" (s prùchozím dílem) RK Zpáteèka kotle G¾" RS Zpáteèka ze zásobníku G½" (Singl pøístroj) VK Výstup kotle G¾" VS Výstup zásobníku G½" (Singl pøístroj) 1) Krátký oblouk 90 2) T-kus 87 3) Normální oblouk 87 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002 7

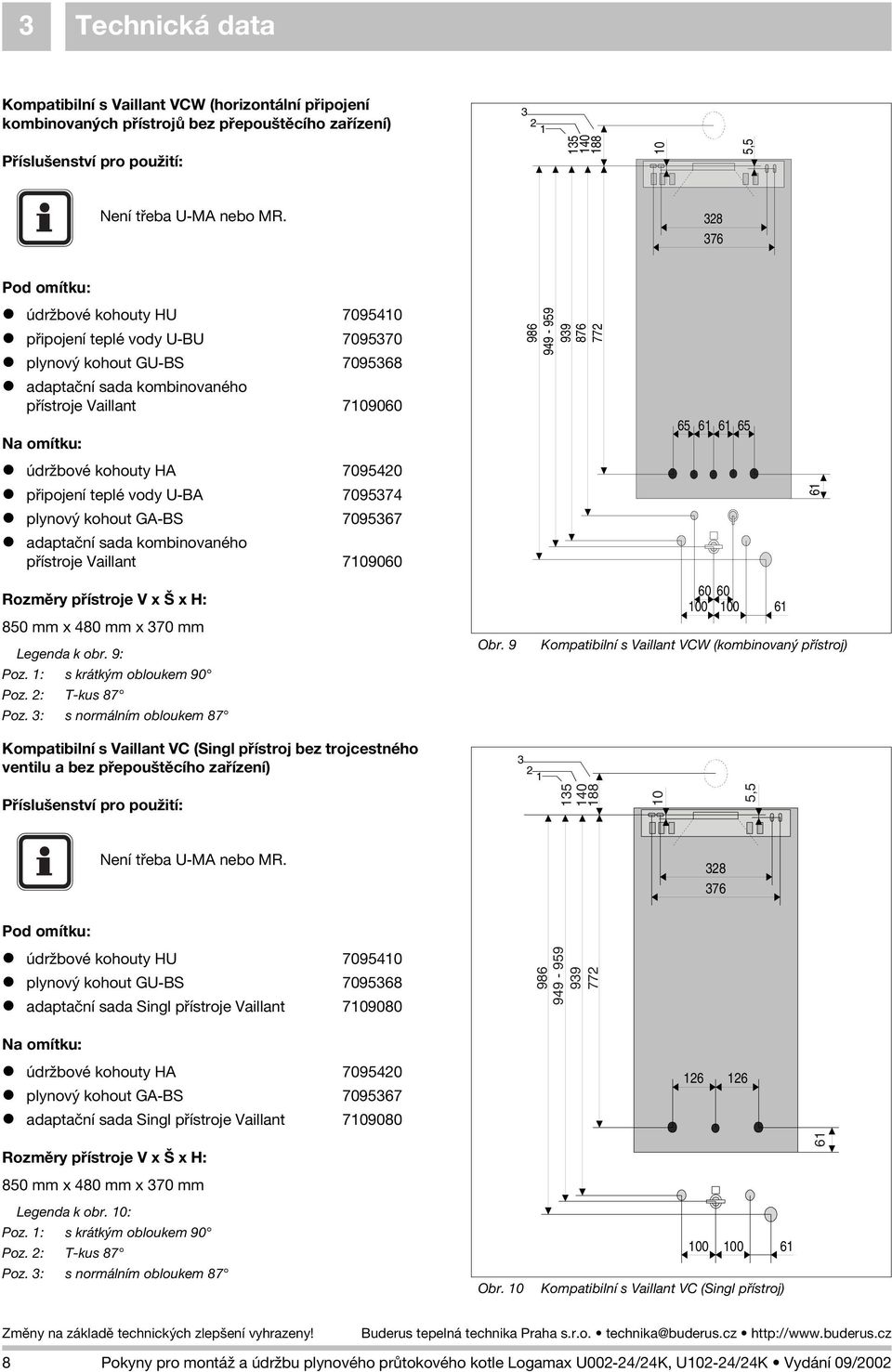

8 3 Technická data Kompatibilní s Vaillant VCW (horizontální pøipojení kombinovaných pøístrojù bez pøepouštìcího zaøízení) Pøíslušenství pro pou ití: ,5 Není tøeba U-MA nebo MR Pod omítku: údr bové kohouty HU pøipojení teplé vody U-BU plynový kohout GU-BS adaptaèní sada kombinovaného pøístroje Vaillant Na omítku: údr bové kohouty HA pøipojení teplé vody U-BA plynový kohout GA-BS adaptaèní sada kombinovaného pøístroje Vaillant Rozmìry pøístroje V x Š x H: 850 mm x 480 mm x 370 mm Legenda k obr. 9: Poz. 1: s krátkým obloukem 90 Poz. 2: T-kus 87 Poz. 3: s normálním obloukem 87 Kompatibilní s Vaillant VC (Singl pøístroj bez trojcestného ventilu a bez pøepouštìcího zaøízení) Obr Kompatibilní s Vaillant VCW (kombinovaný pøístroj) Pøíslušenství pro pou ití: ,5 Není tøeba U-MA nebo MR Pod omítku: údr bové kohouty HU plynový kohout GU-BS adaptaèní sada Singl pøístroje Vaillant Na omítku: údr bové kohouty HA plynový kohout GA-BS adaptaèní sada Singl pøístroje Vaillant Rozmìry pøístroje V x Š x H: 850 mm x 480 mm x 370 mm 61 Legenda k obr. 10: Poz. 1: s krátkým obloukem 90 Poz. 2: T-kus 87 Poz. 3: s normálním obloukem 87 Obr Kompatibilní s Vaillant VC (Singl pøístroj) 8 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

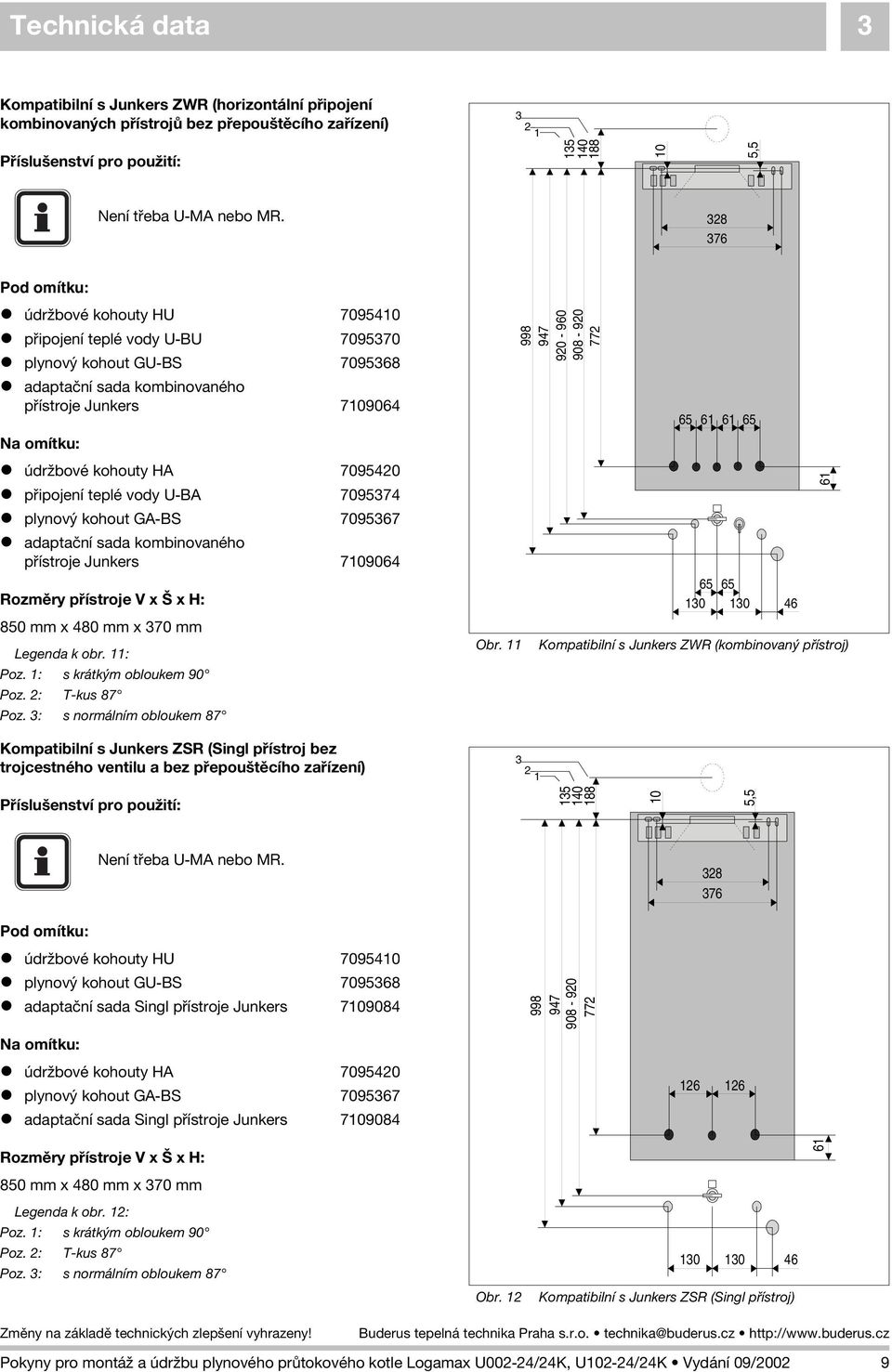

9 Technická data 3 Kompatibilní s Junkers ZWR (horizontální pøipojení kombinovaných pøístrojù bez pøepouštìcího zaøízení) Pøíslušenství pro pou ití: ,5 Není tøeba U-MA nebo MR Pod omítku: údr bové kohouty HU pøipojení teplé vody U-BU plynový kohout GU-BS adaptaèní sada kombinovaného pøístroje Junkers Na omítku: údr bové kohouty HA pøipojení teplé vody U-BA plynový kohout GA-BS adaptaèní sada kombinovaného pøístroje Junkers Rozmìry pøístroje V x Š x H: 850 mm x 480 mm x 370 mm Legenda k obr. 11: Poz. 1: s krátkým obloukem 90 Poz. 2: T-kus 87 Poz. 3: s normálním obloukem 87 Kompatibilní s Junkers ZSR (Singl pøístroj bez trojcestného ventilu a bez pøepouštìcího zaøízení) Obr Kompatibilní s Junkers ZWR (kombinovaný pøístroj) Pøíslušenství pro pou ití: Pod omítku: Není tøeba U-MA nebo MR. údr bové kohouty HU plynový kohout GU-BS adaptaèní sada Singl pøístroje Junkers ,5 Na omítku: údr bové kohouty HA plynový kohout GA-BS adaptaèní sada Singl pøístroje Junkers Rozmìry pøístroje V x Š x H: mm x 480 mm x 370 mm Legenda k obr. 12: Poz. 1: s krátkým obloukem 90 Poz. 2: T-kus 87 Poz. 3: s normálním obloukem 87 Obr Kompatibilní s Junkers ZSR (Singl pøístroj) Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002 9

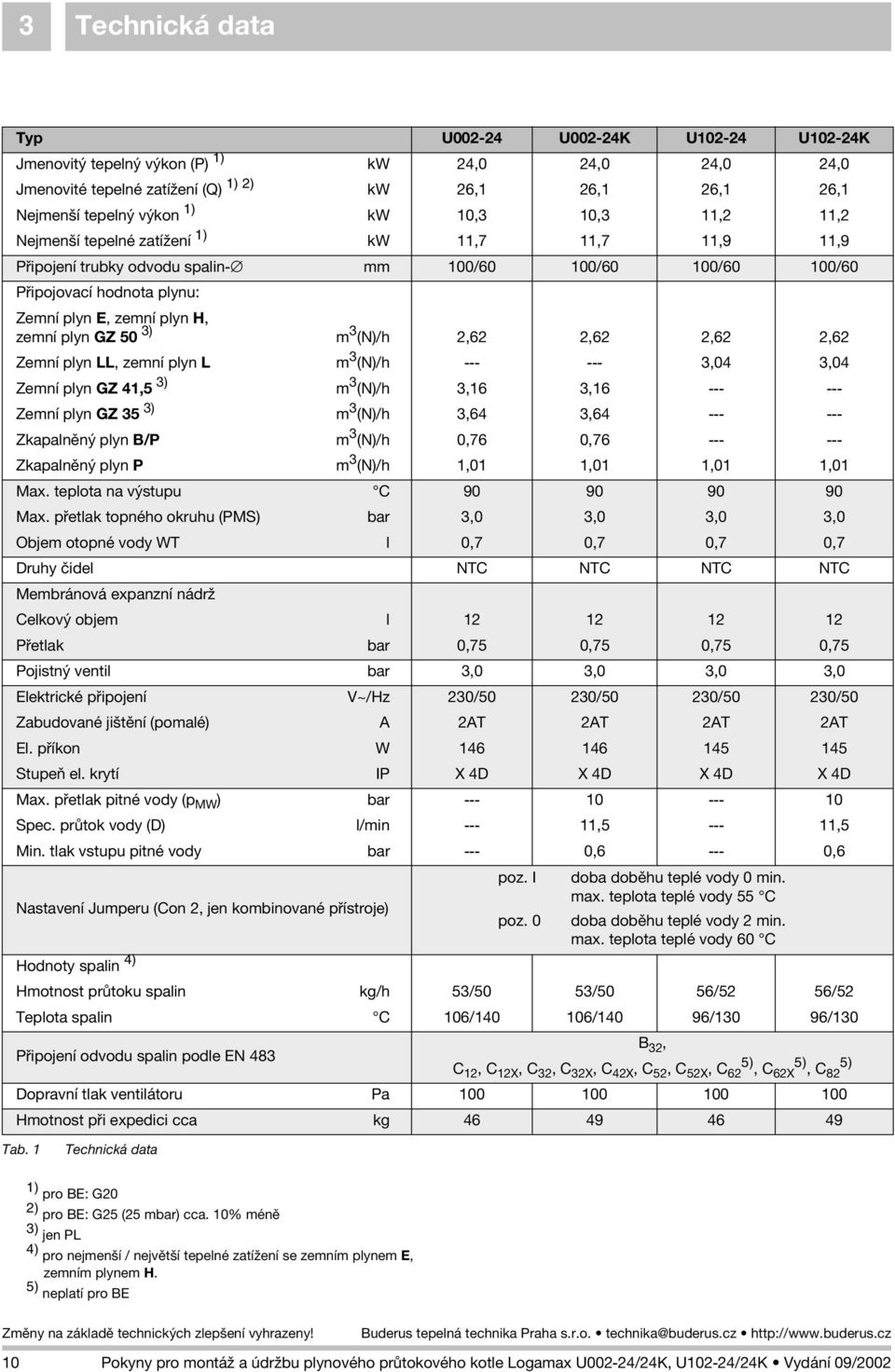

10 3 Technická data Typ U U002-24K U U102-24K Jmenovitý tepelný výkon (P) 1) kw 24,0 24,0 24,0 24,0 1) 2) Jmenovité tepelné zatí ení (Q) kw 26,1 26,1 26,1 26,1 Nejmenší tepelný výkon 1) kw 10,3 10,3 11,2 11,2 Nejmenší tepelné zatí ení 1) kw 11,7 11,7 11,9 11,9 Pøipojení trubky odvodu spalin- mm 100/60 100/60 100/60 100/60 Pøipojovací hodnota plynu: Zemní plyn E, zemní plyn H, zemní plyn GZ 50 3) m 3 (N)/h 2,62 2,62 2,62 2,62 Zemní plyn LL, zemní plyn L m 3 (N)/h ,04 3,04 Zemní plyn GZ 41,5 3) m 3 (N)/h 3,16 3, Zemní plyn GZ 35 3) m 3 (N)/h 3,64 3, Zkapalnìný plyn B/P m 3 (N)/h 0,76 0, Zkapalnìný plyn P m 3 (N)/h 1,01 1,01 1,01 1,01 Max. teplota na výstupu C Max. pøetlak topného okruhu (PMS) bar 3,0 3,0 3,0 3,0 Objem otopné vody WT l 0,7 0,7 0,7 0,7 Druhy èidel NTC NTC NTC NTC Membránová expanzní nádr Celkový objem l Pøetlak bar 0,75 0,75 0,75 0,75 Pojistný ventil bar 3,0 3,0 3,0 3,0 Elektrické pøipojení V~/Hz 230/50 230/50 230/50 230/50 Zabudované jištìní (pomalé) A 2AT 2AT 2AT 2AT El. pøíkon W Stupeò el. krytí IP X 4D X 4D X 4D X 4D Max. pøetlak pitné vody (p MW ) bar Spec. prùtok vody (D) l/min , ,5 Min. tlak vstupu pitné vody bar --- 0, ,6 poz. I doba dobìhu teplé vody 0 min. Nastavení Jumperu (Con 2, jen kombinované pøístroje) max. teplota teplé vody 55 C poz. 0 doba dobìhu teplé vody 2 min. max. teplota teplé vody 60 C Hodnoty spalin 4) Hmotnost prùtoku spalin kg/h 53/50 53/50 56/52 56/52 Teplota spalin C 106/ /140 96/130 96/130 Pøipojení odvodu spalin podle EN 483 B 32, C 12, C 12X, C 32, C 32X, C 42X, C 52, C 52X, C 5) 62, C62X 5), C82 5) Dopravní tlak ventilátoru Pa Hmotnost pøi expedici cca kg Tab. 1 Technická data 1) pro BE: G20 2) pro BE: G25 (25 mbar) cca. 10% ménì 3) jen PL 4) pro nejmenší / nejvìtší tepelné zatí ení se zemním plynem E, zemním plynem H. 5) neplatí pro BE 10 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

11 Pøedpisy a smìrnice 4 4 Pøedpisy a smìrnice Buderus plynové prùtokové kotle Logamax U (K), Logamax U (K) odpovídají konstrukcí a provozními vlastnostmi základním po adavkùm smìrnic pro plynové spotøebièe 90/396/EEC a smìrnici o stupni úèinnosti 92/42/EEC, s ohledem na EN 483 a EN 625. POKYNY! Pøi instalaci a provozu zaøízení je nutné dodr ovat technická pravidla, jako i zákonná ustanovení stavebního dozoru (pro BE platí NBN D51.003). Montá, pøipojení plynu a odvodu spalin, první uvedení do provozu, pøívod el. proudu, údr bu a udr ování zaøízení v dokonalém stavu smí být provádìno pouze odbornou firmou. Práci na dílech vedení plynu mù e provádìt pouze koncesovaná odborná firma. Èistìní a údr bu je tøeba provádìt jednou roènì. Zároveò je tøeba pøezkoušet celé zaøízení na bezchybnost svých funkcí. Závady je nutné ihned odstranit. Budou-li provedeny technické úpravy na regulaci, popø. na regulaènì-technických komponentech, nepøebíráme odpovìdnost za vzniklé škody. Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/

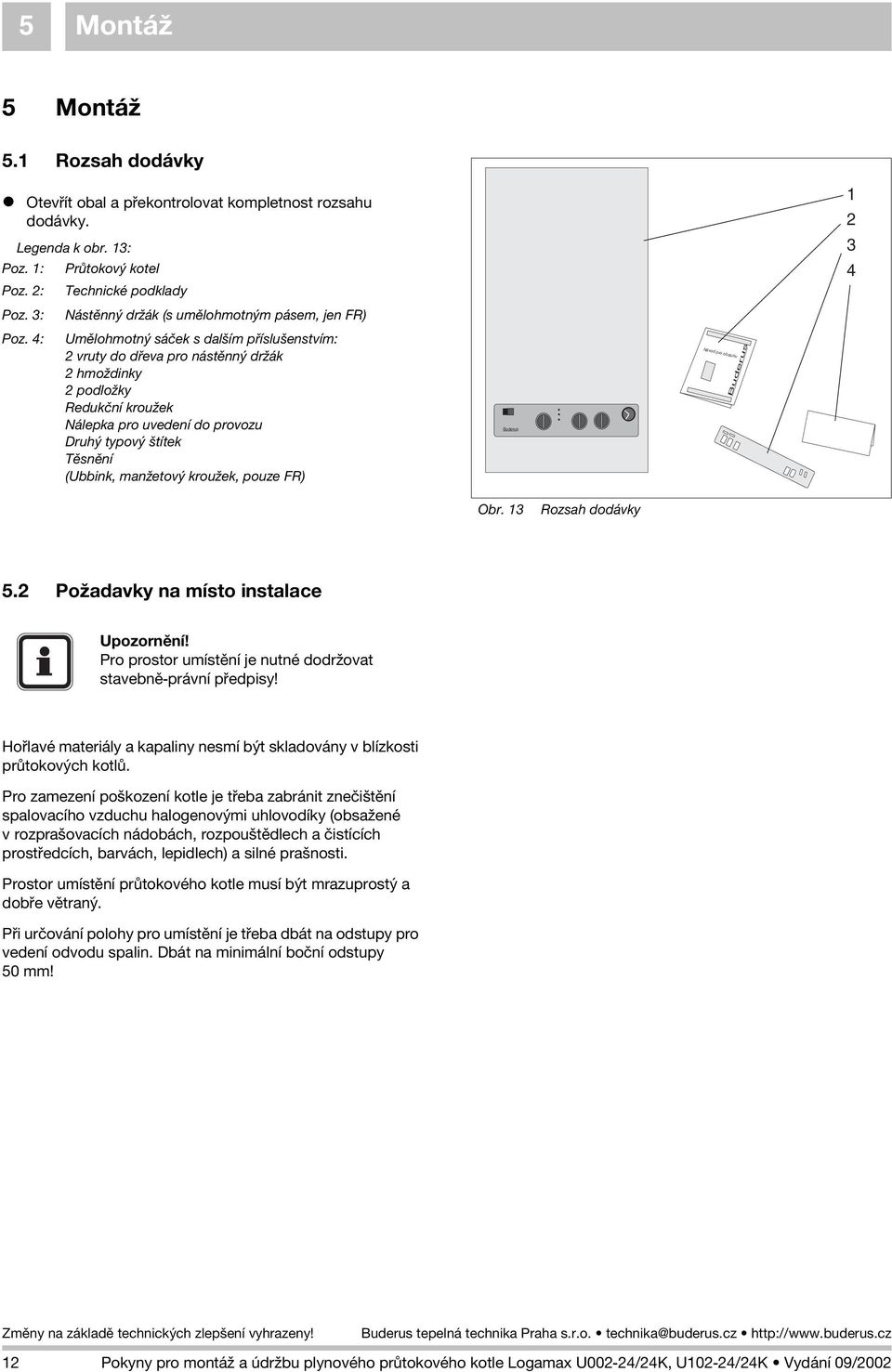

12 5 Montá 5 Montá 5.1 Rozsah dodávky Otevøít obal a pøekontrolovat kompletnost rozsahu dodávky. 1 2 Legenda k obr. 13: 3 Poz. 1: Poz. 2: Prùtokový kotel Technické podklady 4 Poz. 3: Nástìnný dr ák (s umìlohmotným pásem, jen FR) Poz. 4: Umìlohmotný sáèek s dalším pøíslušenstvím: 2 vruty do døeva pro nástìnný dr ák 2 hmo dinky 2 podlo ky Redukèní krou ek Nálepka pro uvedení do provozu Druhý typový štítek Tìsnìní (Ubbink, man etový krou ek, pouze FR) Buderus Návod pro obsluhu Buderus Obr. 13 Rozsah dodávky 5.2 Po adavky na místo instalace Upozornìní! Pro prostor umístìní je nutné dodr ovat stavebnì-právní pøedpisy! Hoølavé materiály a kapaliny nesmí být skladovány v blízkosti prùtokových kotlù. Pro zamezení poškození kotle je tøeba zabránit zneèištìní spalovacího vzduchu halogenovými uhlovodíky (obsa ené v rozprašovacích nádobách, rozpouštìdlech a èistících prostøedcích, barvách, lepidlech) a silné prašnosti. Prostor umístìní prùtokového kotle musí být mrazuprostý a dobøe vìtraný. Pøi urèování polohy pro umístìní je tøeba dbát na odstupy pro vedení odvodu spalin. Dbát na minimální boèní odstupy 50 mm! 12 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

13 Montá Montá / Pøípojky Instalace Plynový prùtokový kotel mù e být instalován jen autorizovaným odborníkem. Montá ní práce pøi pou ití montá ní pøipojovací desky U-MA (jen u trojcestného ventilu, kompatibilní s Junkers). POKYNY! Pøedpoklady pro montá : Pøipojovací desku namontovat podle Pokynù pro montá pøipojovací sady. Odstranit obal a pøedat jej k recyklaci. Polystyrénové dno pro ochranu pøipojovacích koncovek neodstraòovat! V prùbìhu montá e musí být plynový prùtokový kotel a hrdlo pøipojení odvodu spalin chránìny pøed zneèištìním stavebními materiály, napø. fólií. Namontovat dr áky na stìnu. Umìlohmotný pás pou ít pro korekci délky (obr. 14). Hranaté výøezy v nástìnném dr áku jsou pøipraveny pro výmìnu za typ pøístroje ZWR/ZR. Zároveò dbát na správné uspoøádání pøípojek trubek podle "Pokynù pro montá pøipojovací sady". Sejmout opláštìní. Uvolnit zajiš ovací šroub (obr. 15, poz. 1). Vyvìsit kryt. Obr. 14 Umìlohmotný pás na korekci délky 1 Obr. 15 Sejmutí opláštìní Prùtokový kotel zavìsit na nástìnný dr ák (obr. 16). Prùtokový kotel sešroubovat s pøipojovacími sadami (pøíslušenství). Legenda k obr. 16 Poz. 1: VK Výstup kotle G¾" Poz. 2: AW Výstup teplé vody G½" Poz. 3: VS Výstup do zásobníku G½" (Singl pøístroj) Poz. 4: Gas Pøipojení plynu horizontální G½" Pøipojení plynu vertikální G1" Poz. 5: RS Zpáteèka zásobníku G½" (Singl pøístroj) Poz. 6: EK Vstup studené vody G½" Poz. 7: RK Zpáteèka kotle G¾" Poz. 8: AS Odvod od pojistného ventilu Rp¾" Obr. 16 Montá Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/

14 5 Montá Pøipojení plynu Práce na dílech vedení plynu mù e vykonávat pouze koncesovaná odborná firma. Pøipojení plynu provést podle pøedpisù zemì urèení. V pøívodu plynu instalovat kohout uzávìru plynu (pøíslušenství) se šroubením. Je doporuèena montá filtru plynu do vedení plynu. Trubky pøipojit bez pnutí. Topný okruh Na výstup a zpáteèku kotle je doporuèena montá údr bových kohoutù (pøíslušenství). Na nejni ším bodì zaøízení nainstalovat plnící a vypouštìcí kohout. Pro ochranu celkového zaøízení doporuèujeme do vedení zpáteèky namontovat filtr neèistot. Bezprostøednì pøed a za filtrem, z dùvodù èištìní, nainstalovat uzávìry. Tlaková expanzní nádoba a pojistný ventil jsou ji zabudovány. Odtokové potrubí POZOR! Plynové armatury mohou být zkoušeny tlakem maximálnì 150 mbar. POKYNY! Pøed pøipojením plynového prùtokového kotle dùkladnì propláchnout potrubí a topná tìlesa! Pokud ústí odtokové potrubí pojistného ventilu do odpadní sítì, namontovat pachovou uzávìru (pøíslušenství). Pitná voda U Logamax U002/102 K (kombinovaný pøístroj) je integrovaný ohøev pitné vody zajištìn prostøednictvím deskového výmìníku tepla, na principu prùtoku. Pøi extrémnì vápenaté vodì je nutné poèítat se zvýšenými náklady na údr bu. Ve spojitosti s Logamax U002/102 (Singl pøístroj) je ohøev pitné vody mo ný jen nezávisle na pøístroji. K Logamax U002/102 nemohou být napojeny samostatné zásobníky ohøívaèe vody. Pokud jsou pou ívány smìšovací baterie, je tøeba poèítat s centrálním redukèním ventilem. Upevòování pøístrojù POKYNY! Do potrubí pitné vody je doporuèeno namontovat údr bový kohout. Je-li tlak pøívodu pitné vody nad maximálnì povoleným provozním tlakem 10 bar, musí být namontován atestovaný a schválený redukèní ventil. POKYNY! Pøi napojení studené a teplé vody je tøeba dodr et ustanovení pøedpisù a norem (DE: DIN 1988) pøíslušné správy vodovodní sítì a zemì urèení. Nejprve musí být urèena poloha pro umístìní plynového prùtokového kotle. Pøitom je nutné zohlednit odstupy od stropu a boèní odstupy od stìn pro vedení odvodu spalin, pøíp. pro ji existující pøípojky plynu, vytápìní, teplé vody a pøívodu el. proudu. Pro oznaèení upevòovacích otvorù a pøípojek je k pøístroji pøilo ena montá ní šablona. Montá ní šablonu svisle vyrovnat a oznaèit upevòovací otvory. Jestli e nejsou k dispozici ádné pøípojky, musí být dodr eny minimální odstupy od stìn a stropu pro následnou údr bu zaøízení. Pro upevnìní plynového prùtokového kotle je pøilo en nástìnný dr ák vèetnì upevòovacích šroubù. Upevnit nástìnný dr ák. Plynový prùtokový kotel na nástìnný dr ák zavìsit spoleènì se spodním krytem z polystyrénu. Odstranit spodní polystyrénový kryt. Sejmout opláštìní. Propojit pøípojky s plynovým prùtokovým kotlem. 14 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

15 Montá 5 Pøipojení spalovací vzduch-odvod spalin U druhù konstrukcí B 32, C 12, C 12X, C 32, C 32X, C 42X, C 52X a C 62X 1) jsou základní stavební sady systémù odvodù spalin schváleny, podle smìrnic pro plynové spotøebièe 90/396 EWG s pøihlédnutím k EN 483, spoleènì s plynovými prùtokovými kotli Logamax U002/U102 (systémová certifikace). 1) Neplatí pro BE Systémová certifikace je dokumentována èíslem výrobku na typovém štítku kotle. Montá pøipojení vzduch-spaliny provést podle pokynù pro montá systému odvodu spalin! Pøi pou ití systému odvodu spalin van Ubbink je tøeba man etový krou ek (obr. 17), aby byl kotel kompatibilní. Obr. 17 Man etový krou ek Paralelní pøipojení vzduch-spaliny (jen IT) Pøipojovací díl odvodu spalin (obr. 18) demontovat (3 šrouby do plechu) a odpojit hadici k tlakovému spínaèi vzduchu. Otevøít spalovací komoru. Na pøístroj nasadit pøipojovací díl odvodu spalin pro paralelní vedení vzduch-spaliny a z vnitøní strany pøístroje jej upevnit západkou (viz obr. 19 a obr. 20). Západka je odspodu nasunuta do drá ky systému odvodu spalin. Zkontrolovat správné usazení západky. Odpojenou hadici tlakového spínaèe vzduchu nasunout na mìøící nipl na pravé stranì paralelního pøipojení vzduch-spaliny. Pro paralelní pøipojení Logamax U002/U102 se pou ívají jednostìnné, tlakotìsné propojovací díly vedení spalin. Obr. 18 Koncentrické pøipojení vzduch-spaliny Redukèní krou ek Pøi paralelním pøipojení odvodu spalin je tøeba, pøi hodnotì odporu systému vedení spalin 60 Pa, do hrdla pøívodu vzduchu vlo it pøilo ený redukèní krou ek. Obr. 19 Díl pro pøipojení paralelního vedení vzduch-spaliny (pøíslušenství) UPOZORNÌNÍ Pøi maximální délce trubky odvodu spalin L 1500 mm je tøeba do hrdla pøívodu vzduchu vlo it pøilo ený redukèní krou ek. Obr. 20 Paralelní pøipojení vzduch-spaliny Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/

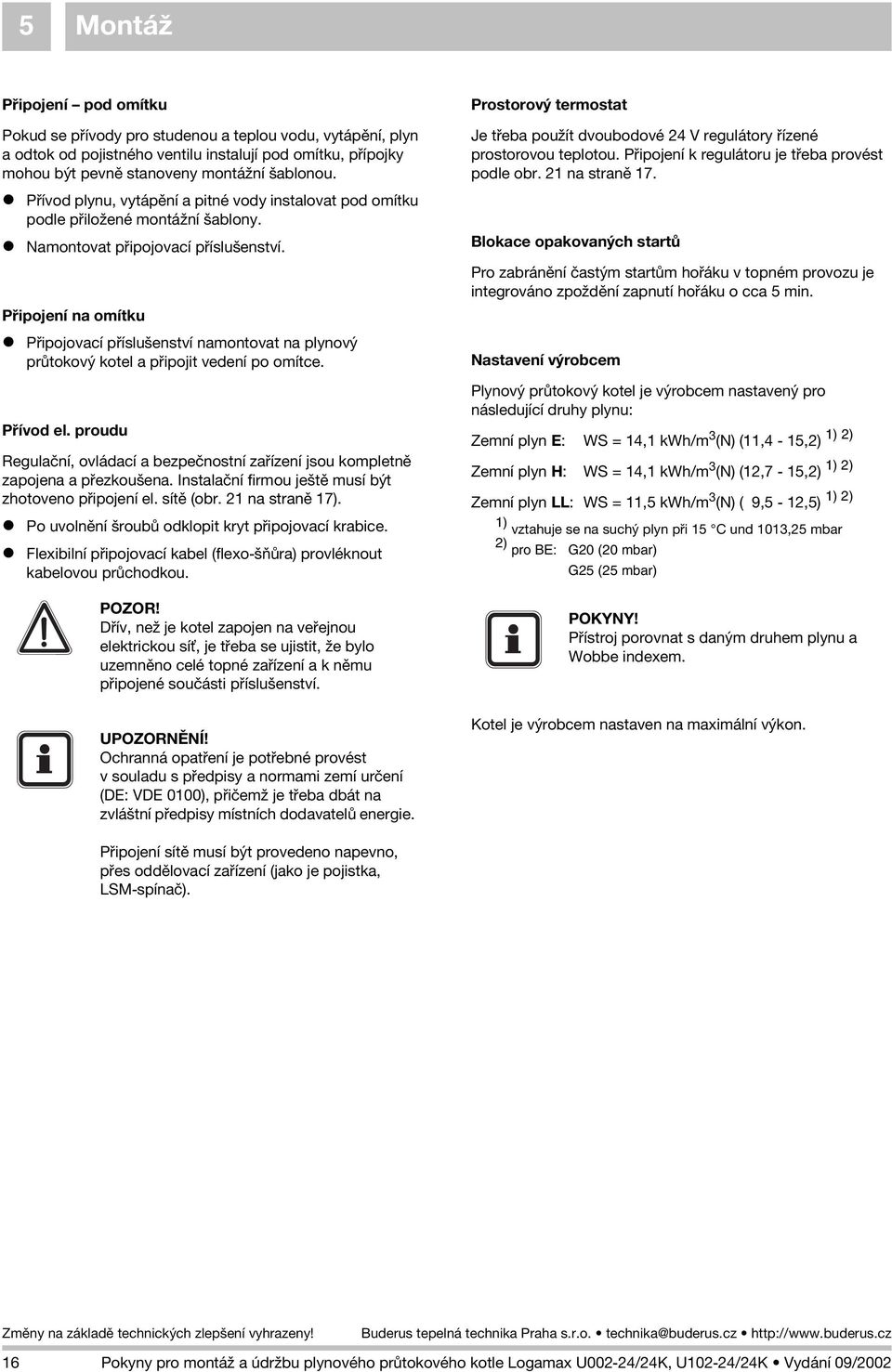

16 5 Montá Pøipojení pod omítku Pokud se pøívody pro studenou a teplou vodu, vytápìní, plyn a odtok od pojistného ventilu instalují pod omítku, pøípojky mohou být pevnì stanoveny montá ní šablonou. Pøívod plynu, vytápìní a pitné vody instalovat pod omítku podle pøilo ené montá ní šablony. Namontovat pøipojovací pøíslušenství. Pøipojení na omítku Pøipojovací pøíslušenství namontovat na plynový prùtokový kotel a pøipojit vedení po omítce. Pøívod el. proudu Regulaèní, ovládací a bezpeènostní zaøízení jsou kompletnì zapojena a pøezkoušena. Instalaèní firmou ještì musí být zhotoveno pøipojení el. sítì (obr. 21 na stranì 17). Po uvolnìní šroubù odklopit kryt pøipojovací krabice. Flexibilní pøipojovací kabel (flexo-šòùra) provléknout kabelovou prùchodkou. POZOR! Døív, ne je kotel zapojen na veøejnou elektrickou sí, je tøeba se ujistit, e bylo uzemnìno celé topné zaøízení a k nìmu pøipojené souèásti pøíslušenství. UPOZORNÌNÍ! Ochranná opatøení je potøebné provést v souladu s pøedpisy a normami zemí urèení (DE: VDE 0100), pøièem je tøeba dbát na zvláštní pøedpisy místních dodavatelù energie. Prostorový termostat Je tøeba pou ít dvoubodové 24 V regulátory øízené prostorovou teplotou. Pøipojení k regulátoru je tøeba provést podle obr. 21 na stranì 17. Blokace opakovaných startù Pro zabránìní èastým startùm hoøáku v topném provozu je integrováno zpo dìní zapnutí hoøáku o cca 5 min. Nastavení výrobcem Plynový prùtokový kotel je výrobcem nastavený pro následující druhy plynu: Zemní plyn E: WS = 14,1 kwh/m 3 1) 2) (N) (11,4-15,2) Zemní plyn H: WS = 14,1 kwh/m 3 1) 2) (N) (12,7-15,2) Zemní plyn LL: WS = 11,5 kwh/m 3 1) 2) (N) ( 9,5-12,5) 1) vztahuje se na suchý plyn pøi 15 C und 1013,25 mbar 2) pro BE: G20 (20 mbar) G25 (25 mbar) POKYNY! Pøístroj porovnat s daným druhem plynu a Wobbe indexem. Kotel je výrobcem nastaven na maximální výkon. Pøipojení sítì musí být provedeno napevno, pøes oddìlovací zaøízení (jako je pojistka, LSM-spínaè). 16 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

17 Montá 5 Pøípojná deska plošných spojù Prostorový termostat (24V/max. 100mA) CON11 CON2A LPG NG CON13 CON12 CON14 hnìdá modrá hnìdá modrá hnìdá modrá zelená/ lutá zelená/ lutá zelená/ lutá hnìdá hnìdá modrá U-èerpadlo hnìdá Ventilátor modrá Mv1 modrá hnìdá CON7 Zapalování Ht2 Ht1 hnìdá èervená Provoz hnìdá Hoøák bílá bílá CON2 1 0 CON4 CON8 CON9 CON10 Spínaè nedostatku vody (PFS) EV1/2 Mv2 Sí 230V 50Hz, max. povolené pojištìní 10A èerná èerná rù ová rù ová modrá modrá èerná èerná šedá rù ová bílá èervená èervená (jen Singl pøístroj) CON3 Po adavek teplé vody Èidlo vytápìní (CHT) Èidlo teplé vody (DHT) STB (CHT) Spínaè tlaku vzduchu (APS) Modulace zelená/ lutá modrá hnìdá Èidlo teplé vody FW 230 V CON6 N C O Ionizaèní elektroda modrá hnìdá èerná Trojcestný ventil modrá zelená/ lutá L M zelená/ lutá N L M N (jen Singl pøístroj) (jen kombinované pøístroje) Obr. 21 Funkèní schéma pøípojné desky plošných spojù Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/

18 5 Montá 5.4 Pøipravenost na provoz Prosím, dodr ujte pokyny kapitoly 10.1: "Protokol o uvedení do provozu" na stranì Kontrola tìsnosti Zaøízení odpojit od el. proudu. POZOR! Pøed prvním uvedením do provozu pøekontrolujte na vnìjší tìsnosti nový úsek vedení plynu a bezprostøednì k místu utìsnìní na plynové armatuøe hoøáku. Zkušební tlak na vstupu do plynové armatury hoøáku však smí èinit maximálnì 150 mbar. Je-li pøi této tlakové zkoušce zjištìna netìsnost, je tøeba hledat netìsnosti na všech spojích pomocí pìnotvorného roztoku. Tento prostøedek však musí mít osvìdèení jako prostøedek pro zkoušení tìsnosti plynu. Tento prostøedek nenanášet na koncovky elektrických pøipojení! Pøed pøipojením plynového prùtokového kotle je tøeba vytápìcí soustavu propláchnut, aby byly z trubek odstranìny zbytky po svaøování, zbytky konopí, tmelu apod. Plnit systém teplé vody pøístroje, a vytéká voda z odbìrního místa teplé vody. Celé topné zaøízení a pøístroj ve studeném stavu naplnit na cca 1 a 1,5 bar a dùkladnì odvzdušnit. Pro odvzdušnìní uvolnit èepièku automatického odvzdušòovaèe na èerpadle vytápìní o cca 1-2 otáèky. Otevøít ruèní odvzdušòovaè na primárním výmìníku tepla (SW 11) a zavøít jej, a kdy unikající voda neobsahuje vzduchové bubliny. Po prvním, krátkodobém provozu zaøízení znovu vyprázdnit, aby bylo mo né odstranit zbytky z topného systému. Bìhem trvalého provozu se pøístroj odvzdušòuje samostatnì, pøes automatický odvzdušòovaè na èerpadle vytápìní. POKYNY! Pøed prvním uvedením do provozu odvzdušnit pøívodní vedení plynu pøes odvzdušòovací šroub na plynovém kombinovaném ventilu! Odvzdušòovací šroub opìt tìsnì utáhnout. 18 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

19 Montá Pøekontrolování pøipojovacího tlaku plynu 2 Plynový prùtokový kotel musí být odstaven z provozu. Sklopit skøíò regulace kotle. Na plynovém kombinovaném ventilu povolit uzavírací šroub v niplu pro mìøení pøipojovacího tlaku plynu a pro odvzdušnìní a pøipojit manometr (obr. 22, poz. 1). Plynový kotel uvést do provozu. Na manometru odeèíst pøipojovací tlak plynu a porovnat jej s údaji pøíslušného dodavatele plynu. Plynový prùtokový kotel odstavit z provozu. Odpojit manometr a uzavírací šroub v mìøícím niplu dùkladnì utáhnout. Vyplnit pøilo ený informaèní štítek a nalepit jej na vnitøní stranu opláštìní. Skøíò regulace kotle pøiklopit. 1 Obr. 22 Plynová armatura SIT Legenda k obr. 22: Poz. 1: Mìøící vsuvka pøipojovacího tlaku Poz. 2: Mìøící vsuvka tlaku na tryskách 5.6 Kontrola tìsnosti v provozním re imu Pøi zapnutém hoøáku zkontrolujte všechna místa utìsnìní na celé trase vedení plynu k hoøáku pomocí pìnotvorného roztoku. Tento prostøedek však musí mít DVGW-osvìdèení jako prostøedek pro zkoušení tìsnosti plynu. Nesmí se nenanášet na koncovky elektrických pøipojení! 5.7 Zaznamenání namìøených hodnot Mìøit dopravní (diferenèní) tlak. Diferenèní tlakový (obr. 23, poz. 1) spínaè vyjmout zdr áku. Obì hadièky (obr. 23, poz. 2) odpojit (poznamenat si pozici pøipojení!) a pøipojit je k manometru. Sí ový vypínaè pøepnout do polohy "1". Mìøit diferenèní tlak. Bod sepnutí 56 Pa, bod rozepnutí 41 Pa. Sí ový vypínaè pøepnout do polohy "0". Hadièky od manometru odpojit a propojit je s diferenèním tlakovým spínaèem. 1 2 Obr. 23 Zaznamenání namìøených hodnot Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/

20 5 Montá Pøíslušné uzavírací zátky (obr. 24) na pøipojovacím díle systému vedení vzduch-spaliny odšroubovat a po ukonèeném mìøení opìt našroubovat. Ztráta ve spalinách Ztráta ve spalinách musí být ni ší ne 11%. 2 Obsah oxidu uhelnatého Hodnoty CO musí v neøedìném stavu být pod hranicí 400 ppm nebo 0,04 obj.%. Hodnoty okolo, nebo nad 400 ppm upozoròují na špatné nastavení hoøáku, zneèištìní plynového hoøáku nebo výmìníku tepla, na poruchu hoøáku, nebo na ucpané vedení odvodu spalin. Bezodkladnì je tøeba zjistit pøíèinu a odstranit ji Funkèní zkouška Pøístroj pøekontrolovat na tìsnost (plyn). Zkontrolovat bezchybnou montá systému odvodu spalin. Zapálit a kontrolovat pravidelnost tvorby plamene hoøáku. Nastavené hodnoty zapsat na informaèní štítek a nalepit jej na vnitøní stranu opláštìní. Viditelnì umístit návod k obsluze. Zákazníka dùvìrnì seznámit s obsluhou pøístroje a pøedat mu návod. Upozornit na potøebu pravidelné údr by zaøízení (smlouva o provádìní údr by). Obr. 24 Pøipojovací díl systému spalovací vzduch spaliny Legenda k obr. 24: Poz. 1: Teplota spalin, CO 2, CO, NO X Poz. 2: Teplota spalovacího vzduchu A 5.9 Mìøení ionizaèního proudu Sí ový spínaè pøepnout do polohy "0". Koncovky propojení kabelu k ionizaèní elektrodì rozpojit a do øady pøipojit pøístroj pro mìøení proudu. Na mìøícím pøístroji zvolit rozsah µa (DC) (obr. 25). Sí ový spínaè pøepnout do polohy "1" a stisknout "Reset". Po zapálení plamene zmìøit ionizaèní proud. Je-li proud >3 µa, je ionizaèní elektroda v poøádku. Sí ový spínaè nastavit do polohy "0". Je-li ionizaèní elektroda v poøádku, znovu vzájemnì propojit koncovky kabelu. B Obr. 25 A B Mìøení ionizaèního proudu mìøící místo pro Logamax U002 mìøící místo pro Logamax U Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

21 Montá Nastavení výkonu POKYNY! Topný výkon plynového prùtokového kotle je výrobcem nastavený podle metody EE-H a smí být nastavován pouze potenciometrem "max. tepelný výkon" regulace. Nastavení na plynovém kombinovaném ventilu jsou povolena pouze pøi pøestavbì na jiný druh plynu (viz kapitoly 6: "Pøestavení na jiný druh plynu" na stranì 25). 1 Omezení maximálního topného výkonu Na mìøící nipl plynového kombinovaného ventilu (obr. 22, poz. 2) a na mìøící nipl pro mìøení tlaku (obr. 22, poz. 1) pøipojit manometr. 2 Teplotu otopné vody nastavit na 90 C. Pøepínaè zpùsobu provozu pøepnout do polohy X + (obr. 30, poz. 1). Potenciometrem otoèit na "max. tepelný výkon" (obr. 26, poz. 2). ve smìru otáèení hodinových ruèièek: zvýšení výkonu; Obr. 26 Potenciometr pro nastavení maximálního tepelného výkonu Legenda k obr. 26: Potenciometr Poz. 1: Startovací zatí ení Poz. 2: Maximální tepelný výkon ve smìru proti otáèení hodinových ruèièek: sní ení výkonu. Vyèkat cca 3-4 minuty, a pøístroj zmoduluje na maximální výkon. Tlak na manometru porovnat s tabulkou tlaku na tryskách (viz stranì 23-24, tab. 4 - tab. 7). Nastavený tepelný výkon zapsat na pøilo enou nálepku. V prùbìhu nastavování musí být indikace teploty otopné vody pod hranicí 80 C. Mìøící nipl šroubem opìt tìsnì utáhnout! Obsluha Upozornìní! První uvedení do provozu a obsluha pøístroje, jako i zaškolení provozovatele musí být provedeny oprávnìným pracovníkem. Uvedení do provozu a obsluhu je tøeba provést v souladu s pøilo eným návodem na obsluhu. POKYNY! Èetnost zapínání plynového prùtokového kotle v topném provozu je elektronicky ohranièena. Krátkým vypnutím a zapnutím, popø. pou itím Reset lze toto ohranièení pøeklenout tak, e pøístroj za pøedpokladu, e je dán po adavek tepla a po opìtovném zapnutí pøepínaèe zpùsobu provozu, jde okam itì do provozu. Obr. 27 Mìøící nipl pro mìøení tlaku na tryskách na plynovém prùtokovém kotli Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/

22 5 Montá Logamax U (K) Druh plynu Pøipojovací tlak [mbar] Zemì urèení Poèet trysek Ø trysky [mm] Oznaèení trysky Zemní plyn E+ 20/25 BE, FR Zemní plyn E 20 LU, DE Zemní plyn H 25 HU Zemní plyn H 20 DK, FI, NO, SE, GR, ES, IE, 13 1, IT, PT, GB, TR Zemní plyn H 18 SK, CZ Zemní plyn GZ PL Zemní plyn GZ 41,5 20 PL 13 1, Zemní plyn GZ PL 13 1, Butan / Propan 50 LU, GR, TR 13 0,67 67 Propan 50 SK, CZ, GB Propan 37 FR, BE, ES, IE, IT, PT 13 0,78 78 Propan 36 PL Tab. 2 Poèet a velikost trysek (1) Logamax U (K) Druh plynu Pøipojovací tlak [mbar] Zemì urèení Poèet trysek Ø trysky [mm] Oznaèení trysky Zemní plyn E+ 20/25 BE, FR Zemní plyn E 20 LU, DE Zemní plyn H 25 HU Zemní plyn H 20 DK, FI, NO, SE, AT, GR, 24 0,87 87 ES, IE, IT, PT, GB, TR Zemní plyn H 18 SK, CZ Zemní plyn GZ PL Zemní plyn GZ 41,5 20 PL Zemní plyn LL 20 DE 24 1, Zemní plyn L 25 NL Propan 50 DE, SK, CZ, GB Propan 37 FR, BE, ES, IE, IT, PT 24 0,55 55 Propan 36 PL Tab. 3 Poèet a velikost trysek (2) 22 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

23 Montá 5 Tlak trysek [mbar] Tepelný výkon Tepelné zatí ení Zemní plyn E / H Zemní plyn E+ 3) Zemní plyn LL Zemní plyn L Typ [kw] [kw] GZ 501) 20; 18 2) ; 25 5) mbar G20 20 mbar G25 25 mbar 20 mbar 25 mbar 24,0 26,1 14,3 14,3 18, ,4 23,5 11,6 11,6 14, Logamax U (K) 18,9 20,9 9,2 9,2 11, ,4 18,3 7,0 7,0 8, ,0 15,7 5,2 5,2 6, ,5 13,1 3,6 3,6 4, ,3 11,7 3,0 3,0 3, Tab. 4 Tlak na tryskách pro nastavení mno ství plynu metodou tlaku (1) Tlak trysek [mbar] Typ Tepelný výkon Tepelné zatí ení Zemní plyn GZ 41,5 1) Zemní Butan / plyn GZ 35 1) Propan Propan [kw] [kw] 20 mbar 20 mbar 50 mbar 50 mbar 36 4);37 mbar 24,0 26,1 10,9 6,9 39,1 30,4 30,4 21,4 23,5 9,0 5,8 31,7 24,6 24,6 Logamax U (K) 18,9 20,9 7,2 4,5 25,0 19,5 19,5 16,4 18,3 5,5 3,5 19,2 14,9 14,9 14,0 15,7 4,1 2,6 14,1 11,0 11,0 11,5 13,1 2,9 1,9 10,0 7,8 7,8 10,3 11,9 2,5 1,7 8,2 6,4 6,4 Tab. 5 Tlak na tryskách pro nastavení mno ství plynu metodou tlaku (2) 1) Polský zemní plyn. 2) SK, CZ 3) FR, BE 4) PL 5) HU Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/

24 5 Montá Tlak trysek [mbar] Tepelný výkon Tepelné zatí ení Zemní plyn E / H Zemní plyn E+ 3) Zemní plyn LL Zemní plyn L Typ [kw] [kw] GZ 50 1) 20; 18 2) ; 25 5) mbar G20 20 mbar G25 25 mbar 20 mbar 25 mbar 24,0 26,1 15,0 15,0 17,9 12,0 12,0 21,7 23,5 12,2 12,2 14,5 9,7 9,7 Logamax U (K) 19,4 20,9 9,6 9,6 11,5 7,7 7,7 17,0 18,3 7,4 7,4 8,8 5,9 5,9 14,6 15,7 5,4 5,4 6,4 4,3 4,3 12,3 13,1 3,8 3,8 4,5 3,0 3,0 11,2 11,9 3,2 3,2 3,6 2,6 2,6 Tab. 6 Tlak na tryskách pro nastavení mno ství plynu metodou tlaku (3) Tlak trysek [mbar] Typ Tepelný výkon Tepelné zatí ení Zemní plyn Butan / GZ 41,5 1) Propan Propan Propan [kw] [kw] 20 mbar 50 mbar 50 mbar 36 4) ; 37 mbar 24,0 26,1 13, ,0 35,0 21,7 23,5 10, ,4 28,4 Logamax U (K) 19,4 20,9 8, ,4 22,4 17,0 18,3 6, ,2 17,2 14,6 15,7 4, ,6 12,6 12,3 13,1 3, ,8 8,8 11,2 11,9 2, ,7 7,7 Tab. 7 Tlak na tryskách pro nastavení mno ství plynu metodou tlaku (4) 1) Polský zemní plyn. 2) SK, CZ 3) FR, BE 4) PL 5) HU 24 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

25 Pøestavení na jiný druh plynu 6 6 Pøestavení na jiný druh plynu POZOR! Pøestavba na jiný druh plynu mù e být v BE provádìna jen prostøednictvím Buderus, nebo Buderus povìøeným autorizovaným personálem. Toto platí pro všechny pracovní postupy v této kapitole. 6.1 Topný kotel odstavit z provozu Uzavøít kohout uzávìru plynu. Vypínaè Zap. / Vyp. nastavit do "0". Sejmout opláštìní. Demontovat hoøák (viz kapitoly 8: "Údr ba" na stranì 30). Desku trysek vymìnit (pouze U102), popø. vymìnit trysky (pouze U002). Zkontrolovat trysky vùèi oznaèení (viz tabulka 2 na stranì 22). Hoøák opìt namontovat do topného kotle. S výjimkou Francie: Pøesadit (obr. 28) Jumper: poloha "NG"- zemní plyn (obr. 28). poloha "LPG"- zkapalnìný plyn. (obr. 28). Šroub pro nastavení maximálního zatí ení (obr. 29, poz. 2) otoèit asi o 3 otáèky proti smìru chodu hodinových ruèièek (pouze pøestavba zkapalnìný plyn na zemní plyn). Šroub pro nastavení minimálního zatí ení otoèit asi ½ otáèky ve smìru chodu hodinových ruèièek (pouze pøestavba zemní plyn na zkapalnìný plyn). Odpojit pøipojení k modulaèní cívce. Potenciometr "maximální tepelný výkon" nastavit na minimum Uvést horák do provozu (provoz vytápìní) Tlak na tryskách pro minimální tepelný výkon nastavit podle podkladù - strana 23-24, tab. 4 - tab. 7. Pøipojení k modulaèní cívce opìt pøipojit. Po asi 2,5 min (konec Slow-Step) zvolna otáèet potenciometrem maximální tepelný výkon smìrem k maximu, zároveò sledovat tlak na tryskách a po dosa ení maximální potøeby tepla, podle podkladù nastavovacím šroubem nastavit maximální zatí ení (obr. 29, poz. 2). Odpojit pøipojení k modulaèní cívce a zkontrolovat nastavení minimálního zatí ení a v pøípadì potøeby jej korigovat. Pøipojení k modulaèní cívce opìt pøipojit. Na plynovou armaturu namontovat krytku. Tlak na tryskách opìt pøekontrolovat. 1 2 Obr. 28 Pøestavba na jiný druh plynu armatura SIT Legenda k obr. 28: Poz. 1: Pojistka (1A) Poz. 2: Pojistka (2A) Con 2-A LPG: Poloha Jumperu pro zkapalnìný plyn NG: Poloha Jumperu pro zemní plyn Con 2 O: Doba dobìhu teplé vody 2 min. I: Doba dobìhu teplé vody 0 min. max. teplota teplé vody 55 C (vyu itelná u kombinovaných pøístrojù v letním provozu, pøi zahøátí 1. otopného tìlesa). Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/

26 6 Pøestavení na jiný druh plynu Jen Francie: Pøestavba zemní plyn na zkapalnìný plyn: Pøepínaè (obr. 28) zùstává v poloze "LPG". Šroub pro nastavení maximálního zatí ení (obr. 29, poz. 2) otoèit asi o 7 otáèek proti smìru chodu hodinových ruèièek. Škrtící nastavovací šroub zcela vyšroubovat (jsou viditelné asi 3 mm hlavy šroubu). Šroub pro nastavení minimálního zatí ení otoèit asi ½ otáèky ve smìru chodu hodinových ruèièek. Odpojit pøipojení k modulaèní cívce. Potenciometr "maximální tepelný výkon" nastavit na minimum (obr. 26). Hoøák uvést do provozu (provoz vytápìní). Tlak na tryskách pro minimální tepelný výkon nastavit podle podkladù (viz strana 23-24, tab. 4 - tab. 7). Pøipojení k modulaèní cívce opìt pøipojit. Po asi 2,5 min (konec Slow-Step) zvolna otáèet potenciometrem maximální tepelný výkon smìrem k maximu, zároveò sledovat tlak na tryskách a po dosa ení maximální potøeby tepla, podle podkladù nastavovacím šroubem nastavit maximální zatí ení. Odpojit pøipojení k modulaèní cívce a zkontrolovat nastavení minimálního zatí ení a v pøípadì potøeby jej korigovat. Pøipojení k modulaèní cívce opìt pøipojit. Na plynovou armaturu namontovat krytku. Tlak na tryskách opìt pøekontrolovat. Pøestavba zkapalnìný plyn na zemní plyn: Pøepínaè (obr. 28) zùstává v poloze "LPG". Šroub pro nastavení maximálního zatí ení (obr. 29, poz. 2) zašroubovat ve smìru chodu hodinových ruèièek a nadoraz. Škrtící nastavovací šroub zcela zašroubovat (ve smìru chodu hodinových ruèièek) a následnì otoèit o 3 otáèky zpìt. Odpojit pøipojení k modulaèní cívce. Potenciometr "maximální tepelný výkon" nastavit na minimum Hoøák uvést do provozu (provoz vytápìní). Tlak na tryskách pro minimální tepelný výkon nastavit podle podkladù Pøipojení k modulaèní cívce opìt pøipojit. Po asi 2,5 min (konec Slow-Step) zvolna otáèet potenciometrem "maximální tepelný výkon" smìrem k maximu, zároveò sledovat tlak na tryskách a po dosa ení maximální potøeby tepla, podle podkladù nastavovacím škrtícím nastavovacím šroubem nastavit maximální zatí ení. Pøerušit spojení s modulaèní cívkou a pøekontrolovat nastavení malého zatí ení a v pøípadì potøeby opravit. Pøipojení k modulaèní cívce opìt pøipojit. Na plynovou armaturu namontovat krytku. Tlak na tryskách opìt pøekontrolovat. 26 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

27 Pøestavení na jiný druh plynu Zmìøit a nastavit tlak hoøáku Pøístroj vyta ením zástrèky odpojit od el. proudu. Manometr zkalibrovat na "0". Na mìøící nipl plynového kombinovaného ventilu (obr. 29, poz. 7) a na mìøící nipl pro mìøení tlaku (obr. 27, poz. 1) pøipojit manometr. Teplotu otopné vody nastavit na 90 C. Spínaè volby zpùsobu provozu pøepnout do polohy X + (obr. 30, poz. 1). Potenciometr "maximální tepelný výkon" (obr. 26, poz. 2) nastavit na maximální zatí ení (ve smìru chodu hodinových ruèièek nadoraz). Nastavením vysoké teploty na termostatu pro vytápìní vytvoøit po adavek tepla. Pøístroj znovu pøipojit k el. proudu. Vyèkat cca 3-4 minuty, a se tlak pro maximální zatí ení stabilizuje. Porovnat tlak na manometru s tabulkou tlak na tryskách (tab. 4 a tab. 7) a pøíp. regulátorem pro maximální zatí ení (obr. 29, poz. 2) jej korigovat.. Potenciometr "maximální tepelný výkon" (obr. 26, poz. 2 na stranì 21) nastavit na minimální zatí ení (obr. 29, poz. 3) (proti smìru chodu hodinových ruèièek nadoraz). Porovnat tlak na manometru s tabulkou tlaku na tryskách (tab. 4 a tab. 7) a pøípadnì jej korigovat. Pokud by byla korekce nutná, musí být modulaèní cívka odpojena od el. proudu vyta ením koncovky pøívodu proudu. Tlak na tryskách by mìl být nejprve nastavený èásteènì pod pøedepsanou hodnotou a následnì pomalým zvyšováním upraven na nominální tlak. Po provedených úpravách musí být opìt modulaèní cívka pøipojena k el. proudu. Nastavení tepelného výkonu podle popisu na stranì 21. Nastavený tepelný výkon zapsat na pøilo enou nálepku pro nastavené hodnoty. V prùbìhu nastavování musí být indikace teploty otopné vody pod hranicí 80 C. POZOR! Mìøící nipl opìt tìsnì utáhnout šroubem! Obr. 29 Plynová armatura SIT Legenda k obr. 29: Poz. 1: Škrtící ventil (jen FR/BE) Poz. 2: Nastavení velké zatí ení SW 10 Poz. 3: Nastavení malé zatí ení (bì ným šroubovákem) Poz. 4: Mìøící nipl pøipojovacího tlaku Poz. 5: Pøipojení plynového ventilu Poz. 6: Pøipojení modulaèní cívky Poz. 7: Mìøící nipl tlaku na tryskách 1 2 Obr. 30 Ovládací panel Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/

28 7 Inspekce 7 Inspekce Prosím, dodr ujte pokyny kapitoly 10.2: "Protokol o inspekci a údr bì" na stranì Všeobecné pokyny Nabídnìte svému zákazníkovi roèní smlouvu na provádìní inspekce a údr by, v souladu s pøáním provozovatele. Co musí tato roèní smlouva o inspekci a údr bì, orientovaná na potøeby obsahovat, je mo né se doèíst v kapitole 10.2: "Protokol o inspekci a údr bì" na stranì 36. Zkontrolovat všeobecný stav zaøízení Pøekontrolujte všeobecný stav zaøízení. Vizuální a funkèní kontrola zaøízení Proveïte vizuální kontrolu a kontrolu funkènosti zaøízení. 7.2 Topný kotel pøipravit na inspekci Zaøízení odstavit z provozu. Ohro ení ivota elektrickým proudem pøi otevøeném zaøízení. Døíve ne otevøete zaøízení: odpojte vytápìcí zaøízení od el. proudu nouzovým vypínaèem pro kotelnu, nebo pomocí pøíslušné domovní pojistky zabezpeète vytápìcí zaøízení proti neúmyslnému znovuzapojení. Z topného kotle sejmout opláštìní, pøíp. kryt hoøáku (viz obr. 15: "Sejmutí opláštìní" na stranì 13). UPOZORNÌNÍ! Bude-li potøeba oddìlit vedení plynu od hoøáku, kryt hoøáku mu e být otevøen výluènì odborným pracovníkem Kontrola vnitøní tìsnosti Zaøízení odstavit z provozu. Armaturu plynového hoøáku na stranì vstupu pøezkoušet na vnitøní tìsnost zkušebním tlakem min. 100 mbar a max. 150 mbar. Po jedné minutì smí èinit tlaková ztráta max. 10 mbar. Pøi vyšší ztrátì tlaku na všech tìsnících místech pøed armaturou provést hledání netìsností s pìnotvorným roztokem. Není-li nalezena netìsnost, tlakovou zkoušku opakovat. 28 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

29 Inspekce 7 Pøi opakované ztrátì tlaku o více ne 10 mbar za minutu je tøeba vymìnit armaturu. Kontrola hoøáku a výmìníku tepla na zneèištìní Zkontrolujte hoøák a výmìník tepla na zneèištìní. Kontrola hoøáku, zapalovací a ionizaèní elektrody Zkontrolujte hoøák, zapalovací a ionizaèní elektrodu Mìøení ionizaèního proudu Viz kapitola 5.9 na stranì Mìøení pøipojovacího (prùtoèného) tlaku plynu Viz kapitola 5.6 na stranì Kontrola tlaku hoøáku Zkontrolujte tlak hoøáku Kontrola tìsnosti plynu v prùbìhu provozu Viz kapitola 5.6 na stranì Obsah oxidu uhelnatého (CO), neøedìný Viz kapitola 5.7 na stranì Kontrola tlaku vytápìcího zaøízení pøetlak v expanzní nádobì. plnící tlak Kontrola vedení pøívodu vzduchu-odvodu spalin na funkènost a bezpeènost Pøekontrolujte pøívod vzduchu a odvod spalin na funkènost a bezpeènost Kontrolovat nastavení regulaèního pøístroje v souladu s potøebami Viz podklady k regulaènímu pøístroji Výstupní kontrola inspekèních prací Podepište inspekèní protokol o údr bì v tìchto podkladech na stranì Potvrzení odborného provedení inspekce Podepište inspekèní protokol o údr bì v tìchto podkladech stranì 36. Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/

30 8 Údr ba 8 Údr ba Prosím, respektujte kapitolu 10.2: "Protokol o inspekci a údr bì" na stranì 36. Údr bu je po adováno provádìt jedenkráte za rok. Pøístroj odstavit z provozu podle návodu pro obsluhu. Pøed ka dou èinností spojenou s údr bou odpojit pøístroj od el. napìtí. Èištìní primárního výmìníku tepla Pøi demontá i primárního výmìníku tepla postupovat následovnì: Sejmout opláštìní. Odejmout pláš hoøákového prostoru. Uzavøít údr bové kohouty a kotel ze strany otopné vody vyprázdnit. Otevøít topnou komoru. Povolit upevòovací šrouby skøínì sbìraèe spalin a sbìraè spalin odejmout. Na primárním výmìníku tepla uvolnit šroubení. Od bezpeènostního omezovaèe teploty (OHT) odpojit kabel. Primární výmìník tepla vyjmout smìrem dopøedu. Pøi malém zneèištìní je postaèující lamely výmìníku tepla propláchnout proudem vody. Pøi vìtším zneèištìní primární výmìník tepla ponoøit do nádoby s horkou vodou, pøidat odmaš ovací prostøedek a jemným kartáèem oèistit lamely a poté výmìník tepla opláchnout èistou vodou. V opaèném poøadí znovu namontovat všechny souèástky a vlo it nová tìsnìní. Èištìní hoøáku Logamax U Pøi demontá i hoøáku postupovat následovnì: Zavøít kohout uzávìru plynu. Sejmout opláštìní. Odejmout pláš hoøákového prostoru. Odejmout boèní plechy topné komory. Otevøít topnou komoru. Povolit šrouby na rámu hoøáku a rám hoøáku vyjmout smìrem vpøed. Uvolnit upevòovací šrouby ionizaèní a zapalovacích elektrod. Uvolnit šroubení na plynové armatuøe. Hoøák vyjmout. Logamax U Pracovní postup pøi demontá i hoøáku: Zavøít hlavní uzávìr plynu. Sejmout opláštìní. Odejmout pláš hoøákového prostoru. Uzavøít údr bové kohouty a kotel ze strany otopné vody vyprázdnit. Povolit upevòovací šrouby skøínì sbìraèe spalin a sbìraè spalin odejmout. Topnou komoru vyjmout smìrem vpøed. Na hoøáku uvolnit šroubení pro pøipojení otopné vody. Uvolnit šroubení na plynové armatuøe. Uvolnit upevòovací šrouby ionizaèní a zapalovacích elektrod. Demontovat rám hoøáku. Uvolnit upevòovací šrouby hoøáku a hoøák vyjmout smìrem dopøedu. Pøípadné spálené zbytky odstranit kartáèem (ne ocelový kartáè). Trysky a injektory podle potøeby vyèistit jemným štìtcem a profouknout tlakovým vzduchem. Pøi silném zneèištìní hoøák vymýt mýdlovým louhem, opláchnout èistou vodou a vysušit. 30 Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/2002

31 Údr ba 8 Odvápnìní výmìníku tepla pro teplou vodu V dy podle kvality pitné vody se doporuèuje pravidelné odvápnìní výmìníku tepla ze strany pitné vody, VK AW EK RK Za tímto úèelem demontovat výmìník tepla pro teplou vodu a ošetøit jej bì ným prostøedkem na odvápnìní. Pøi demontá i výmìníku tepla pro teplou vodu postupovat následovnì: Uzavøít údr bové kohouty a kotel ze strany otopné vody vyprázdnit. Uzavøít uzavírací zaøízení na vstupu pitné vody. Otevøít jedno odbìrní místo teplé vody. Uvolnit upevòovací šrouby výmìníku tepla pro teplou vodu (obr. 31, poz. 7 a 10) a výmìník tepla pro teplou vodu vyjmout smìrem dolù. POKYNY! Pro provádìní údr by a udr ování zaøízení v dokonalém stavu doporuèujeme uzavøít smlouvu o údr bì. Èištìní sítka studené vody Pøi demontá i sítka studené vody postupovat následovnì: Uzavøít uzavírací zaøízení na vstupu pitné vody. Otevøít jedno odbìrní místo teplé vody. Otevøeným klíèem (SW 24) vyšroubovat sítko studené vody (obr. 31, poz. 3). Sítko profouknout tlakovým vzduchem nebo vyèistit pod proudem vody. Sítko studené vody znovu namontovat a otevøít pøívod pitné vody Obr. 31 Hydraulická jednotka kombinovaného pøístroje Legenda k obr. 31: Poz. 1: Øídící vedení (trojcestný ventil) Poz. 2: DHT (snímaè teploty teplé vody) Poz. 3: Sítko studené vody Poz. 4: Pøípojka MAG (membránová expanzní nádoba) Poz. 5: Pøipojení pojistného ventilu Poz. 6: Pøipojení manometru Poz. 7: Upevòovací šroub Poz. 8: Doplòovací zaøízení (jen Itálie, Rakousko, Turecko) Poz. 9: Pøipojení mikrospínaèe na detekci teplé vody Poz. 10: Upevòovací šroub Poz. 11: CHT (Èidlo výstupu) Poz. 12: PFS (pojistka nedostatku vody) Poz. 13: Spínací membrána (trojcestný ventil) VK Výstup kotle AW Výstup teplé vody EK Vstup studené vody RK Zpáteèka kotle Legenda k obr. 31: Poz. 1: PFS (pojistka nedostatku vody) Poz. 2: Pøepouštìcí ventil Poz. 3: Pøípojka MAG (membránová expanzní nádr ) VK 1 2 RK Poz. 4: Pojistný ventil Poz. 5: Poz. 6: Pøipojení manometru Obtokové vedení 3 Poz. 7: CHT (snímaè teploty na výstupu) VK Výstup kotle RK Zpáteèka kotle Obr. 32 Hydraulická jednotka samostatného pøístroje Pokyny pro montá a údr bu plynového prùtokového kotle Logamax U002-24/24K, U102-24/24K Vydání 09/
