1 Tiskárnu a ve keré pfiíslu enství vyjmûte z krabice. Ujistûte se, Ïe tiskárna byla zabalena s následujícími poloïkami: Návod k instalaci

Transkript

1

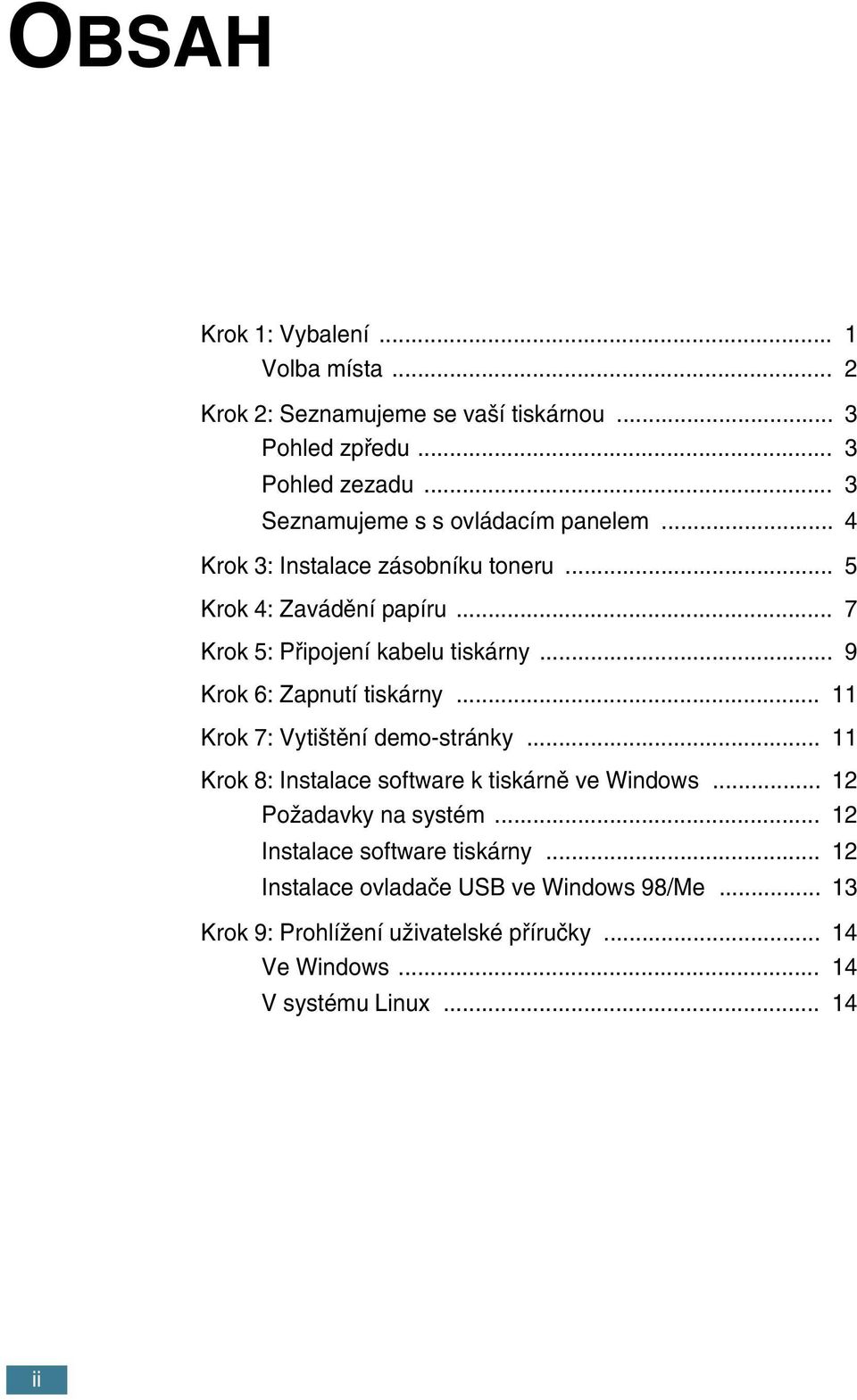

2 OBSAH Krok 1: Vybalení... 1 Volba místa... 2 Krok 2: Seznamujeme se va í tiskárnou... 3 Pohled zpfiedu... 3 Pohled zezadu... 3 Seznamujeme s s ovládacím panelem... 4 Krok 3: Instalace zásobníku toneru... 5 Krok 4: Zavádûní papíru... 7 Krok 5: Pfiipojení kabelu tiskárny... 9 Krok 6: Zapnutí tiskárny Krok 7: Vyti tûní demo-stránky Krok 8: Instalace software k tiskárnû ve Windows PoÏadavky na systém Instalace software tiskárny Instalace ovladaãe USB ve Windows 98/Me Krok 9: ProhlíÏení uïivatelské pfiíruãky Ve Windows V systému Linux ii

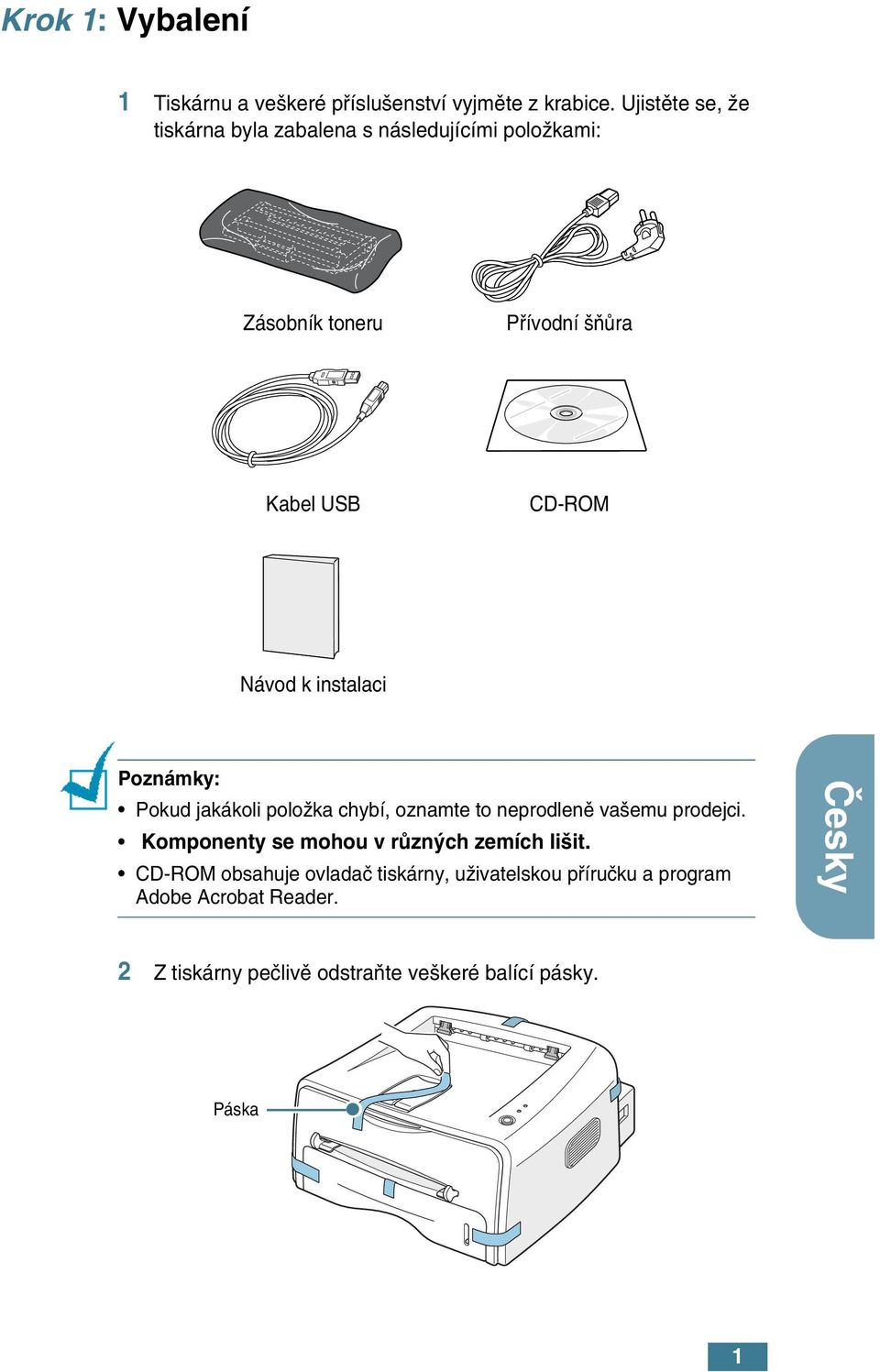

3 Krok 1: Vybalení 1 Tiskárnu a ve keré pfiíslu enství vyjmûte z krabice. Ujistûte se, Ïe tiskárna byla zabalena s následujícími poloïkami: Zásobník toneru Pfiívodní ÀÛra Kabel USB CD-ROM Návod k instalaci Poznámky: Pokud jakákoli poloïka chybí, oznamte to neprodlenû va emu prodejci. Komponenty se mohou v rûzn ch zemích li it. CD-ROM obsahuje ovladaã tiskárny, uïivatelskou pfiíruãku a program Adobe Acrobat Reader. âesky 2 Z tiskárny peãlivû odstraàte ve keré balící pásky. Páska 1

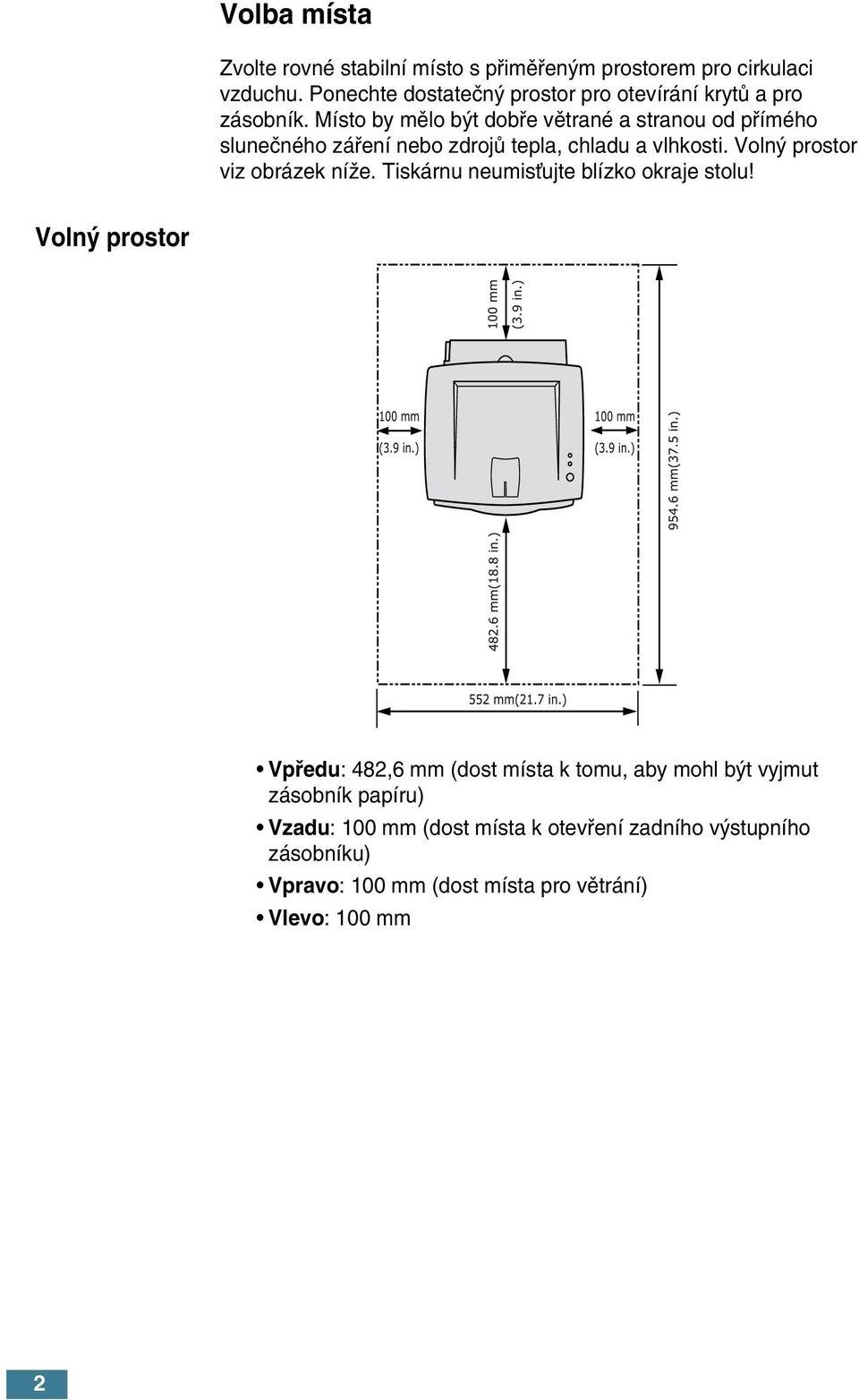

4 Volba místa Zvolte rovné stabilní místo s pfiimûfien m prostorem pro cirkulaci vzduchu. Ponechte dostateãn prostor pro otevírání krytû a pro zásobník. Místo by mûlo b t dobfie vûtrané a stranou od pfiímého sluneãného záfiení nebo zdrojû tepla, chladu a vlhkosti. Voln prostor viz obrázek níïe. Tiskárnu neumisèujte blízko okraje stolu! Voln prostor Vpfiedu: 482,6 mm (dost místa k tomu, aby mohl b t vyjmut zásobník papíru) Vzadu: 100 mm (dost místa k otevfiení zadního v stupního zásobníku) Vpravo: 100 mm (dost místa pro vûtrání) Vlevo: 100 mm 2

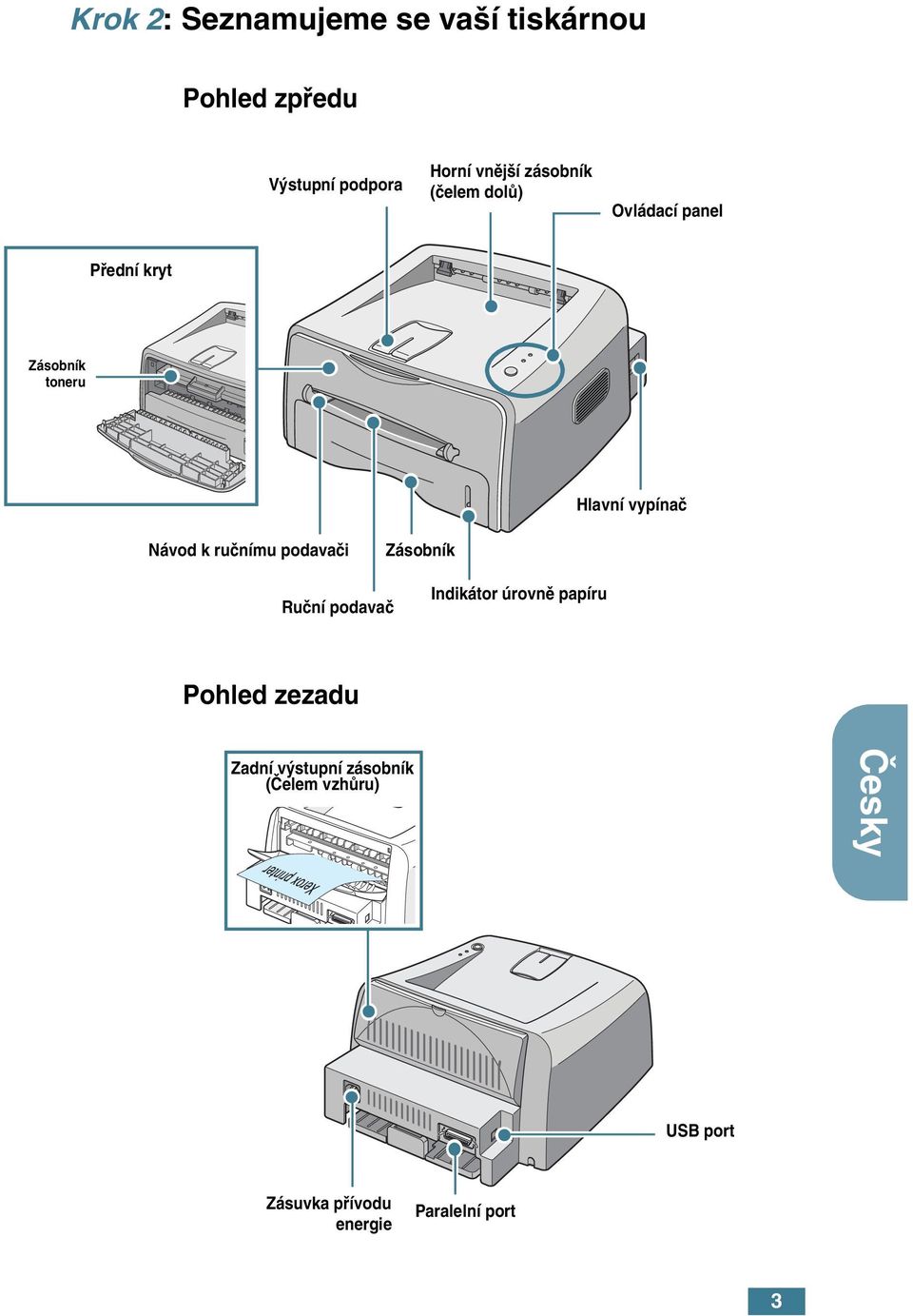

5 Krok 2: Seznamujeme se va í tiskárnou Pohled zpfiedu V stupní podpora Horní vnûj í zásobník (ãelem dolû) Ovládací panel Pfiední kryt Zásobník toneru Hlavní vypínaã Návod k ruãnímu podavaãi Zásobník Ruãní podavaã Indikátor úrovnû papíru Pohled zezadu Zadní v stupní zásobník (âelem vzhûru) âesky USB port Zásuvka pfiívodu energie Paralelní port 3

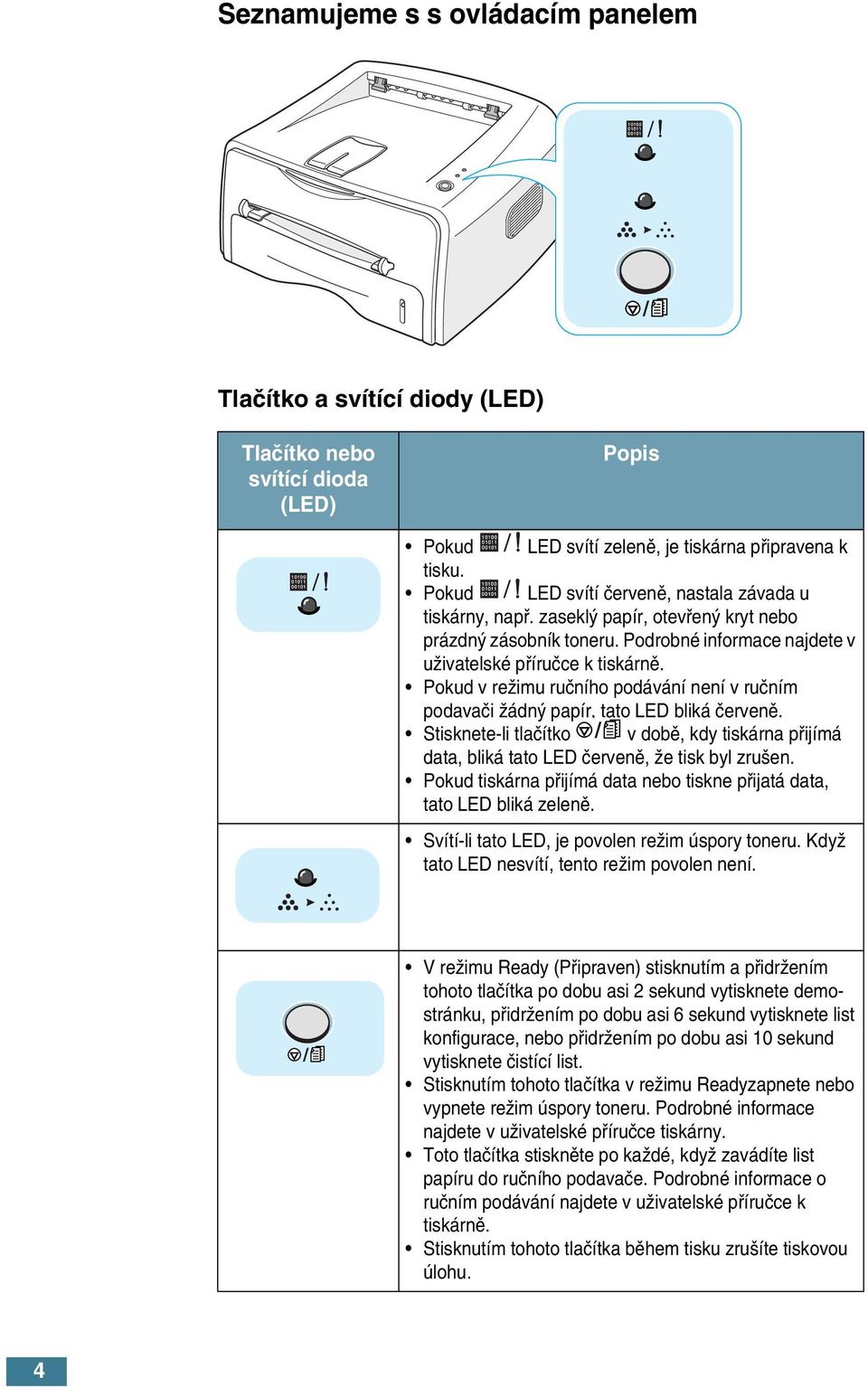

6 Seznamujeme s s ovládacím panelem Tlaãítko a svítící diody (LED) Tlaãítko nebo svítící dioda (LED) Popis Pokud LED svítí zelenû, je tiskárna pfiipravena k tisku. Pokud LED svítí ãervenû, nastala závada u tiskárny, napfi. zasekl papír, otevfien kryt nebo prázdn zásobník toneru. Podrobné informace najdete v uïivatelské pfiíruãce k tiskárnû. Pokud v reïimu ruãního podávání není v ruãním podavaãi Ïádn papír, tato LED bliká ãervenû. Stisknete-li tlaãítko v dobû, kdy tiskárna pfiijímá data, bliká tato LED ãervenû, Ïe tisk byl zru en. Pokud tiskárna pfiijímá data nebo tiskne pfiijatá data, tato LED bliká zelenû. Svítí-li tato LED, je povolen reïim úspory toneru. KdyÏ tato LED nesvítí, tento reïim povolen není. V reïimu Ready (Pfiipraven) stisknutím a pfiidrïením tohoto tlaãítka po dobu asi 2 sekund vytisknete demostránku, pfiidrïením po dobu asi 6 sekund vytisknete list konfigurace, nebo pfiidrïením po dobu asi 10 sekund vytisknete ãistící list. Stisknutím tohoto tlaãítka v reïimu Readyzapnete nebo vypnete reïim úspory toneru. Podrobné informace najdete v uïivatelské pfiíruãce tiskárny. Toto tlaãítka stisknûte po kaïdé, kdyï zavádíte list papíru do ruãního podavaãe. Podrobné informace o ruãním podávání najdete v uïivatelské pfiíruãce k tiskárnû. Stisknutím tohoto tlaãítka bûhem tisku zru íte tiskovou úlohu. 4

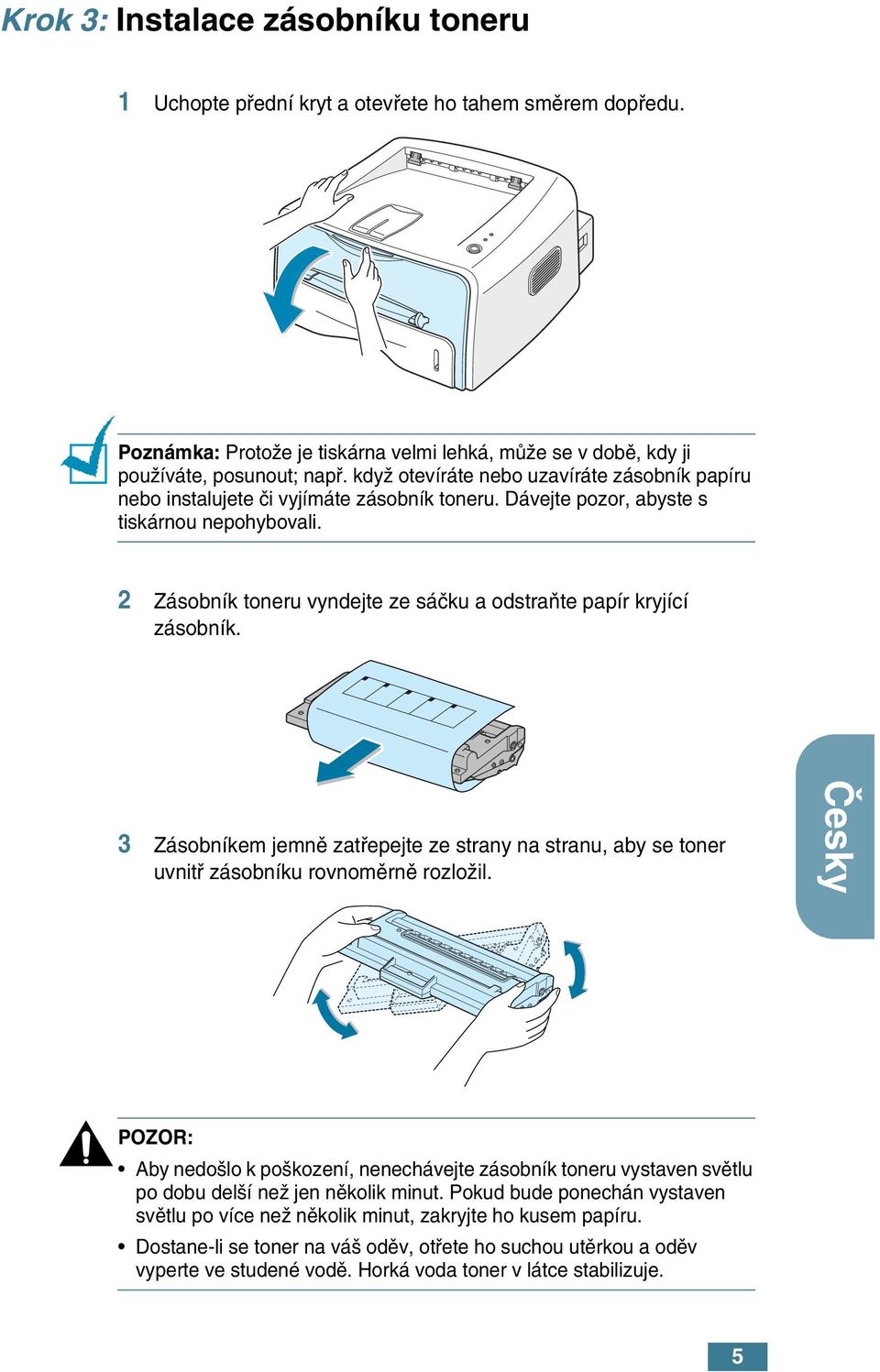

7 Krok 3: Instalace zásobníku toneru 1 Uchopte pfiední kryt a otevfiete ho tahem smûrem dopfiedu. Poznámka: ProtoÏe je tiskárna velmi lehká, mûïe se v dobû, kdy ji pouïíváte, posunout; napfi. kdyï otevíráte nebo uzavíráte zásobník papíru nebo instalujete ãi vyjímáte zásobník toneru. Dávejte pozor, abyste s tiskárnou nepohybovali. 2 Zásobník toneru vyndejte ze sáãku a odstraàte papír kryjící zásobník. 3 Zásobníkem jemnû zatfiepejte ze strany na stranu, aby se toner uvnitfi zásobníku rovnomûrnû rozloïil. âesky POZOR: Aby nedo lo k po kození, nenechávejte zásobník toneru vystaven svûtlu po dobu del í neï jen nûkolik minut. Pokud bude ponechán vystaven svûtlu po více neï nûkolik minut, zakryjte ho kusem papíru. Dostane-li se toner na vá odûv, otfiete ho suchou utûrkou a odûv vyperte ve studené vodû. Horká voda toner v látce stabilizuje. 5

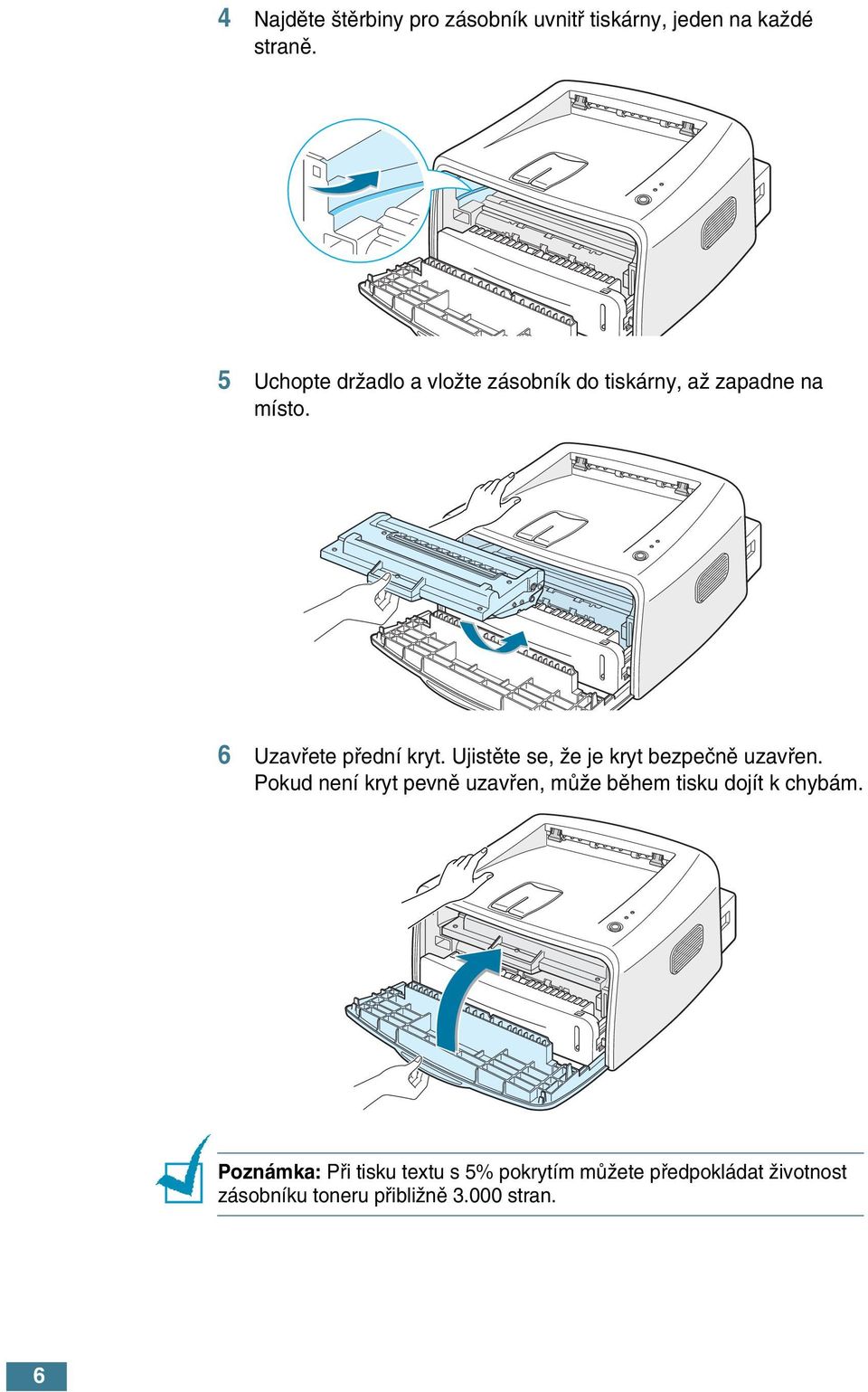

8 4 Najdûte tûrbiny pro zásobník uvnitfi tiskárny, jeden na kaïdé stranû. 5 Uchopte drïadlo a vloïte zásobník do tiskárny, aï zapadne na místo. 6 Uzavfiete pfiední kryt. Ujistûte se, Ïe je kryt bezpeãnû uzavfien. Pokud není kryt pevnû uzavfien, mûïe bûhem tisku dojít k chybám. Poznámka: Pfii tisku textu s 5% pokrytím mûïete pfiedpokládat Ïivotnost zásobníku toneru pfiibliïnû stran. 6

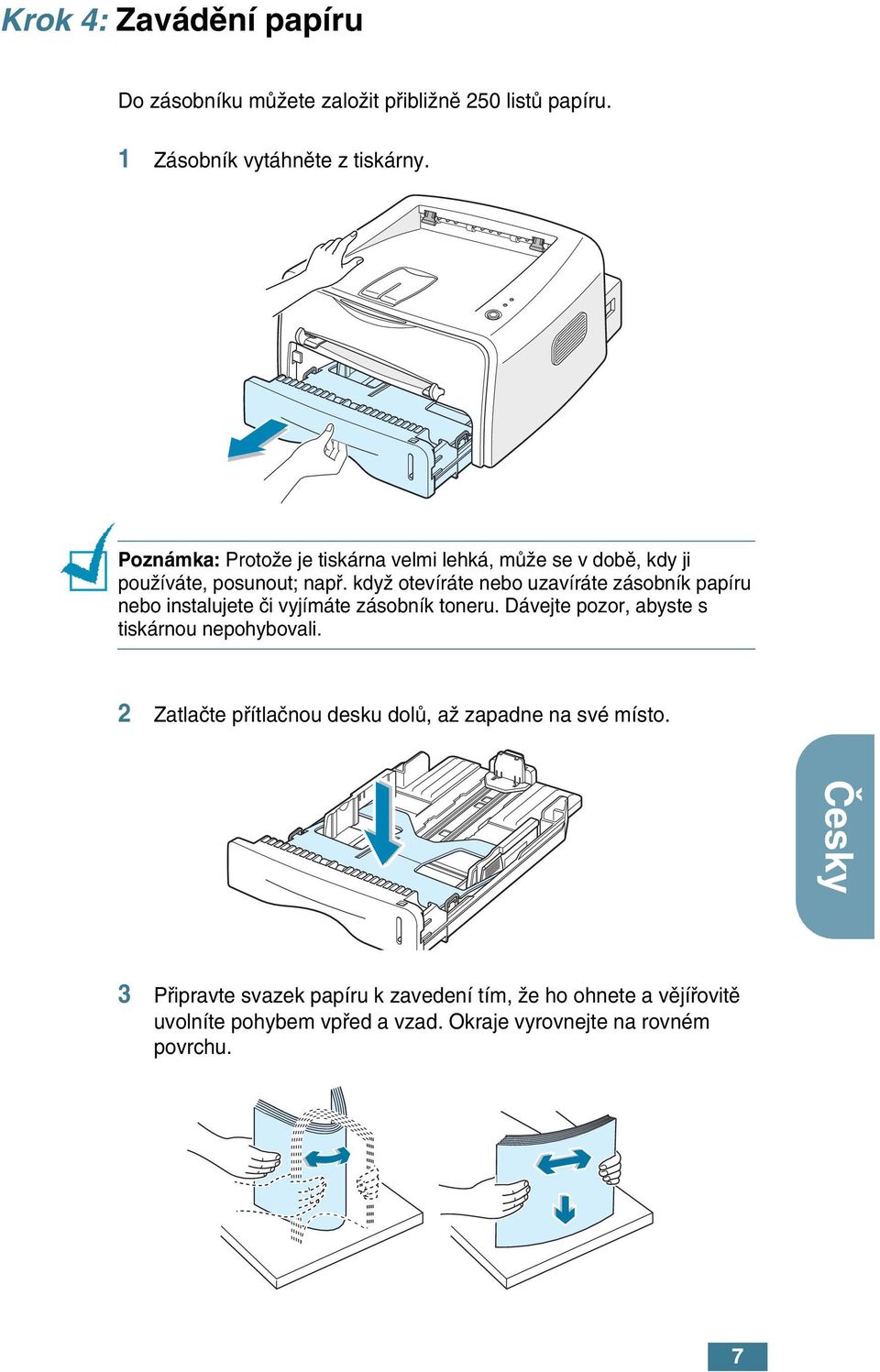

9 Krok 4: Zavádûní papíru Do zásobníku mûïete zaloïit pfiibliïnû 250 listû papíru. 1 Zásobník vytáhnûte z tiskárny. Poznámka: ProtoÏe je tiskárna velmi lehká, mûïe se v dobû, kdy ji pouïíváte, posunout; napfi. kdyï otevíráte nebo uzavíráte zásobník papíru nebo instalujete ãi vyjímáte zásobník toneru. Dávejte pozor, abyste s tiskárnou nepohybovali. 2 Zatlaãte pfiítlaãnou desku dolû, aï zapadne na své místo. âesky 3 Pfiipravte svazek papíru k zavedení tím, Ïe ho ohnete a vûjífiovitû uvolníte pohybem vpfied a vzad. Okraje vyrovnejte na rovném povrchu. 7

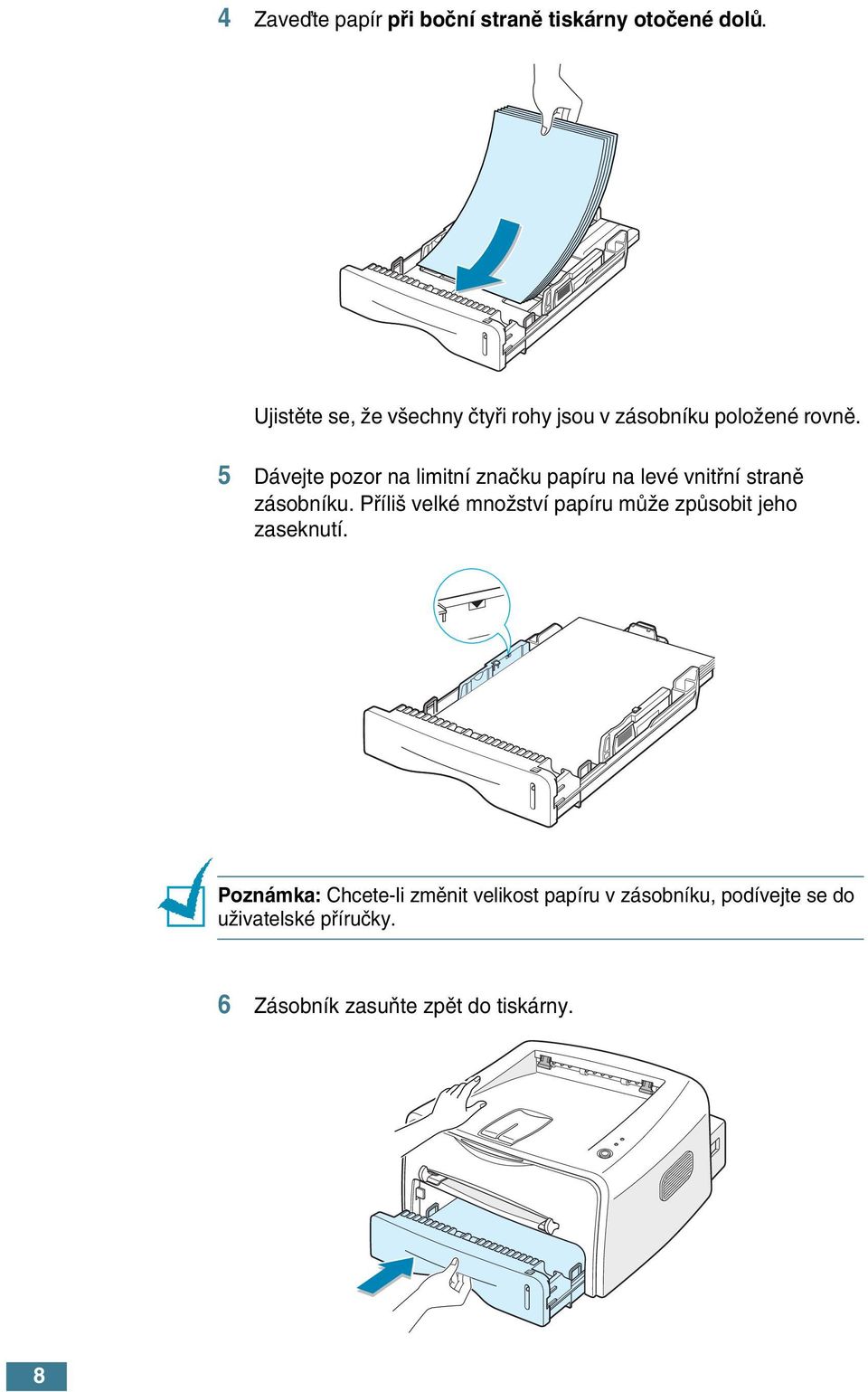

10 4 Zaveìte papír pfii boãní stranû tiskárny otoãené dolû. Ujistûte se, Ïe v echny ãtyfii rohy jsou v zásobníku poloïené rovnû. 5 Dávejte pozor na limitní znaãku papíru na levé vnitfiní stranû zásobníku. Pfiíli velké mnoïství papíru mûïe zpûsobit jeho zaseknutí. Poznámka: Chcete-li zmûnit velikost papíru v zásobníku, podívejte se do uïivatelské pfiíruãky. 6 Zásobník zasuàte zpût do tiskárny. 8

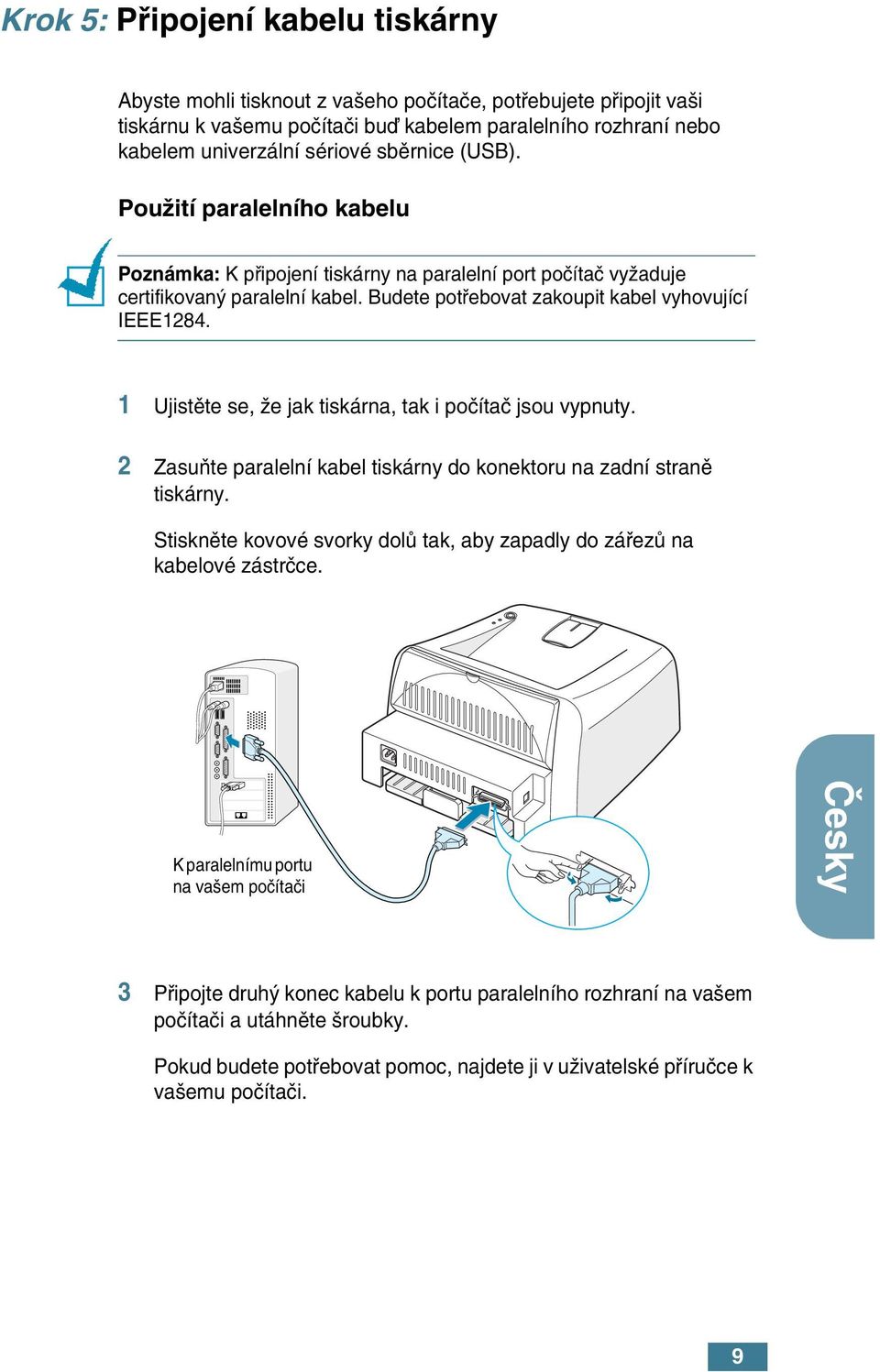

11 Krok 5: Pfiipojení kabelu tiskárny Abyste mohli tisknout z va eho poãítaãe, potfiebujete pfiipojit va i tiskárnu k va emu poãítaãi buì kabelem paralelního rozhraní nebo kabelem univerzální sériové sbûrnice (USB). PouÏití paralelního kabelu Poznámka: K pfiipojení tiskárny na paralelní port poãítaã vyïaduje certifikovan paralelní kabel. Budete potfiebovat zakoupit kabel vyhovující IEEE Ujistûte se, Ïe jak tiskárna, tak i poãítaã jsou vypnuty. 2 ZasuÀte paralelní kabel tiskárny do konektoru na zadní stranû tiskárny. Stisknûte kovové svorky dolû tak, aby zapadly do záfiezû na kabelové zástrãce. K paralelnímu portu na va em poãítaãi âesky 3 Pfiipojte druh konec kabelu k portu paralelního rozhraní na va em poãítaãi a utáhnûte roubky. Pokud budete potfiebovat pomoc, najdete ji v uïivatelské pfiíruãce k va emu poãítaãi. 9

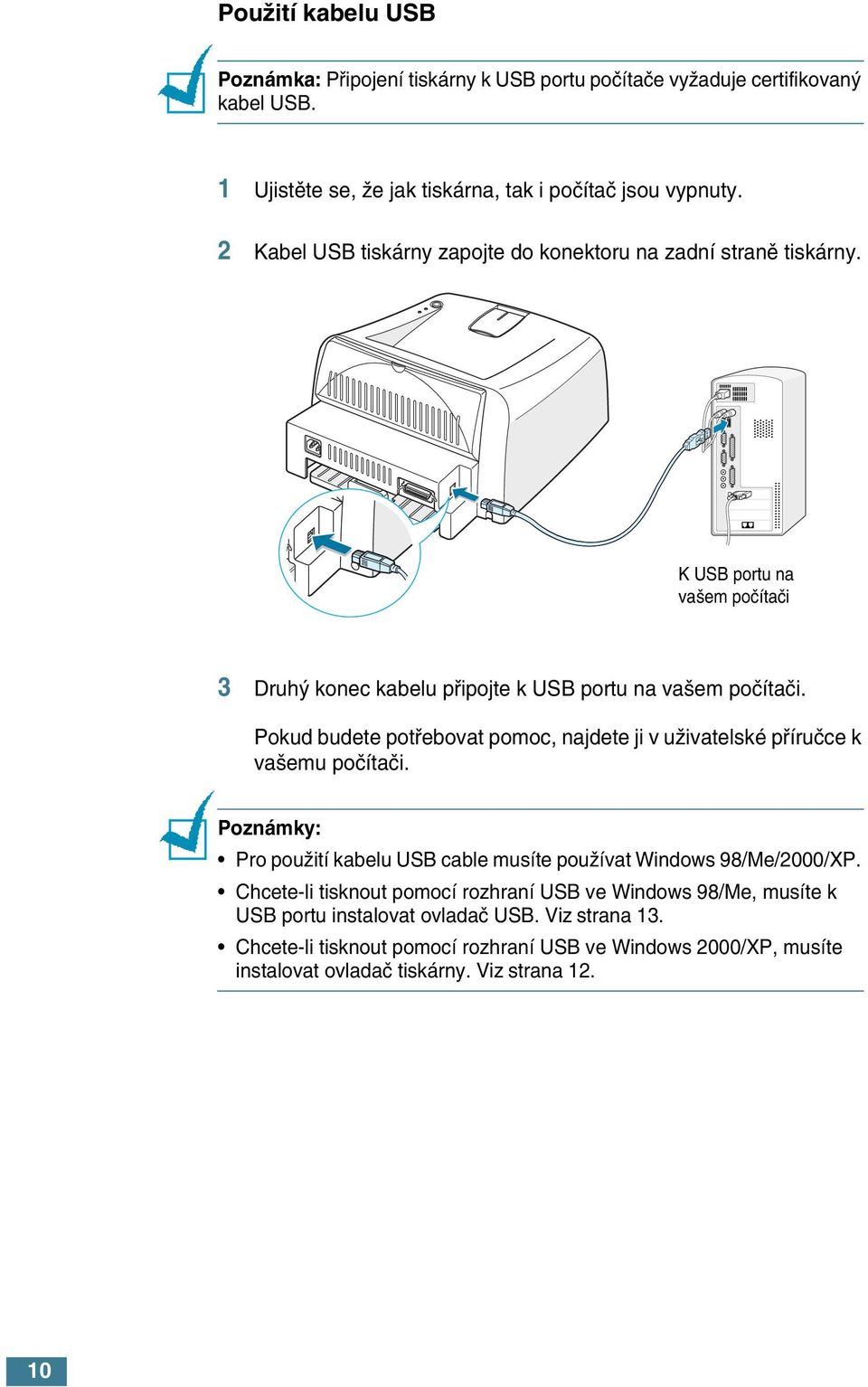

12 PouÏití kabelu USB Poznámka: Pfiipojení tiskárny k USB portu poãítaãe vyïaduje certifikovan kabel USB. 1 Ujistûte se, Ïe jak tiskárna, tak i poãítaã jsou vypnuty. 2 Kabel USB tiskárny zapojte do konektoru na zadní stranû tiskárny. K USB portu na va em poãítaãi 3 Druh konec kabelu pfiipojte k USB portu na va em poãítaãi. Pokud budete potfiebovat pomoc, najdete ji v uïivatelské pfiíruãce k va emu poãítaãi. Poznámky: Pro pouïití kabelu USB cable musíte pouïívat Windows 98/Me/2000/XP. Chcete-li tisknout pomocí rozhraní USB ve Windows 98/Me, musíte k USB portu instalovat ovladaã USB. Viz strana 13. Chcete-li tisknout pomocí rozhraní USB ve Windows 2000/XP, musíte instalovat ovladaã tiskárny. Viz strana

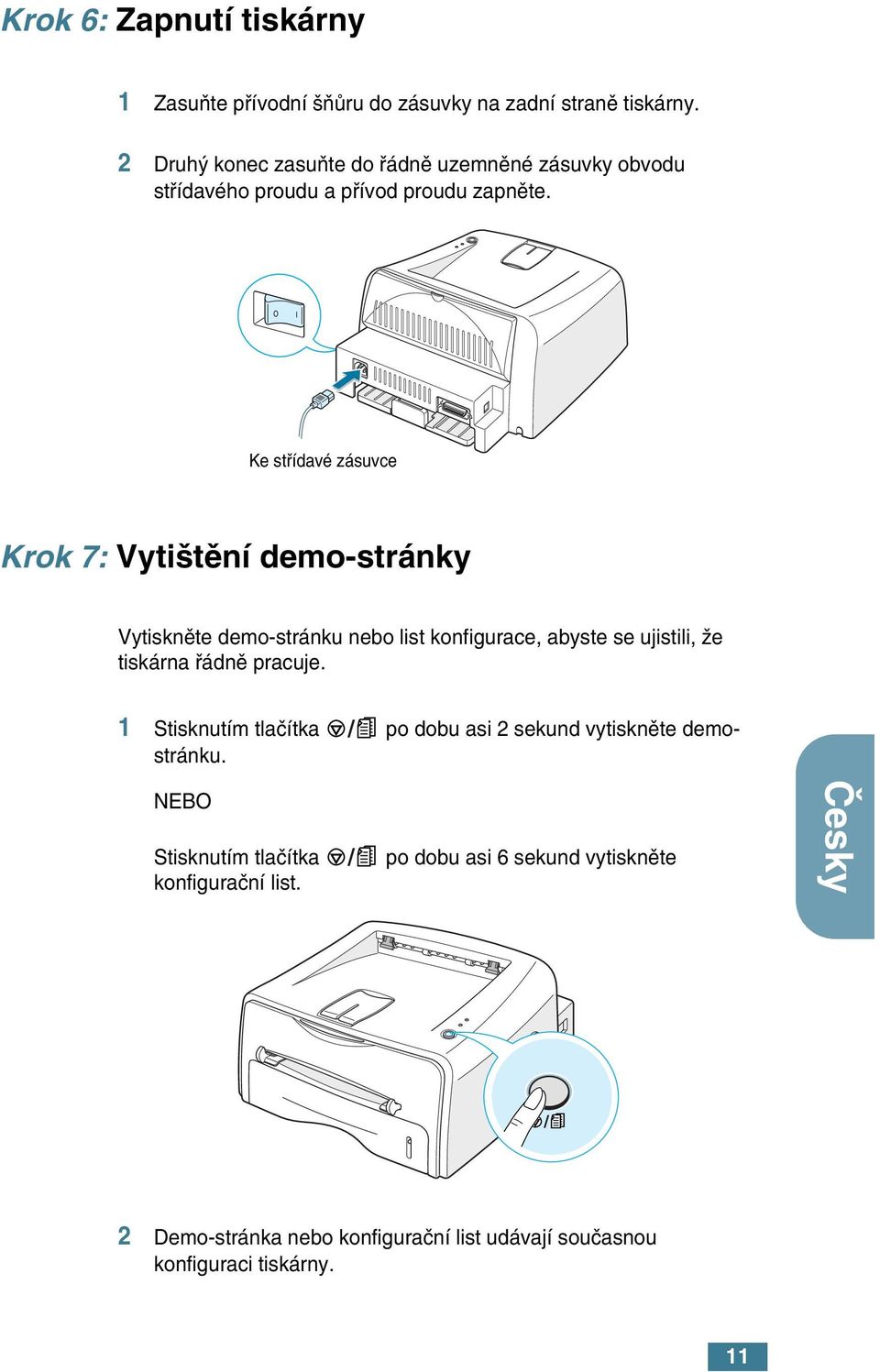

13 Krok 6: Zapnutí tiskárny 1 ZasuÀte pfiívodní ÀÛru do zásuvky na zadní stranû tiskárny. 2 Druh konec zasuàte do fiádnû uzemnûné zásuvky obvodu stfiídavého proudu a pfiívod proudu zapnûte. Ke stfiídavé zásuvce Krok 7: Vyti tûní demo-stránky Vytisknûte demo-stránku nebo list konfigurace, abyste se ujistili, Ïe tiskárna fiádnû pracuje. 1 Stisknutím tlaãítka po dobu asi 2 sekund vytisknûte demostránku. NEBO Stisknutím tlaãítka konfiguraãní list. po dobu asi 6 sekund vytisknûte âesky 2 Demo-stránka nebo konfiguraãní list udávají souãasnou konfiguraci tiskárny. 11

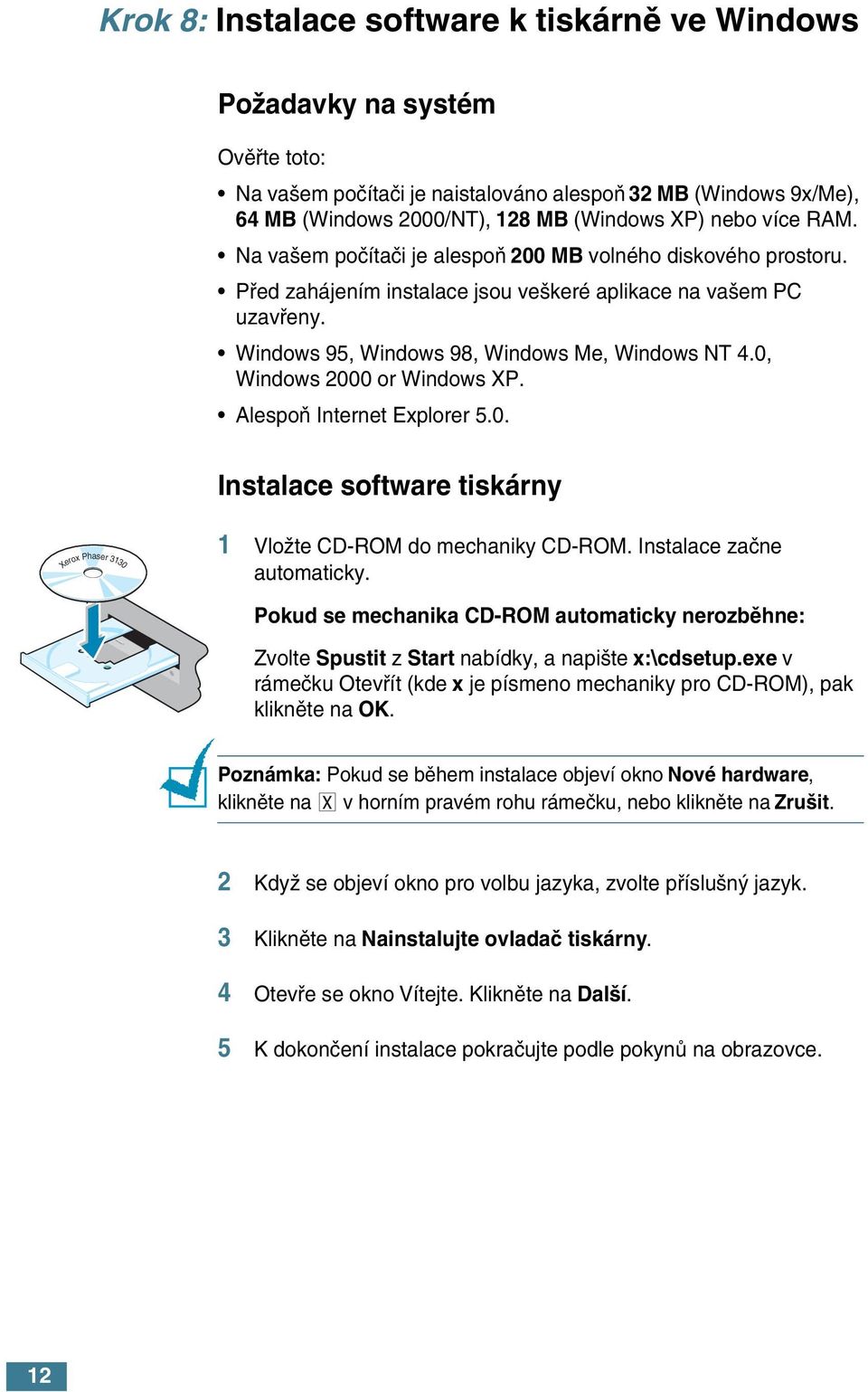

14 Krok 8: Instalace software k tiskárnû ve Windows PoÏadavky na systém Ovûfite toto: Na va em poãítaãi je naistalováno alespoà 32 MB (Windows 9x/Me), 64 MB (Windows 2000/NT), 128 MB (Windows XP) nebo více RAM. Na va em poãítaãi je alespoà 200 MB volného diskového prostoru. Pfied zahájením instalace jsou ve keré aplikace na va em PC uzavfieny. Windows 95, Windows 98, Windows Me, Windows NT 4.0, Windows 2000 or Windows XP. AlespoÀ Internet Explorer 5.0. Instalace software tiskárny Xerox Phaser VloÏte CD-ROM do mechaniky CD-ROM. Instalace zaãne automaticky. Pokud se mechanika CD-ROM automaticky nerozbûhne: Zvolte Spustit z Start nabídky, a napi te x:\cdsetup.exe v rámeãku Otevfiít (kde x je písmeno mechaniky pro CD-ROM), pak kliknûte na OK. Poznámka: Pokud se bûhem instalace objeví okno Nové hardware, kliknûte na v horním pravém rohu rámeãku, nebo kliknûte na Zru it. 2 KdyÏ se objeví okno pro volbu jazyka, zvolte pfiíslu n jazyk. 3 Kliknûte na Nainstalujte ovladaã tiskárny. 4 Otevfie se okno Vítejte. Kliknûte na Dal í. 5 K dokonãení instalace pokraãujte podle pokynû na obrazovce. 12

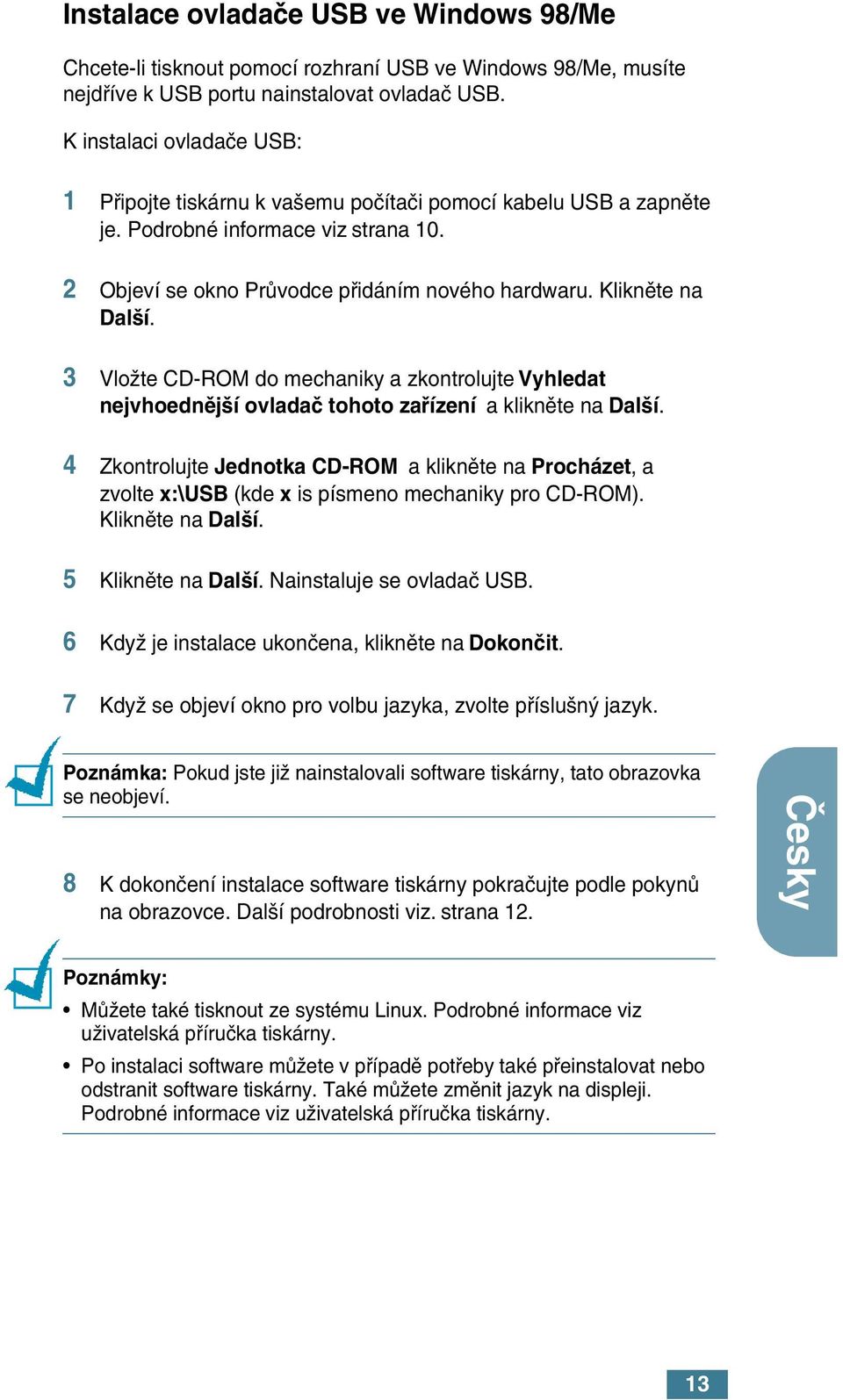

15 Instalace ovladaãe USB ve Windows 98/Me Chcete-li tisknout pomocí rozhraní USB ve Windows 98/Me, musíte nejdfiíve k USB portu nainstalovat ovladaã USB. K instalaci ovladaãe USB: 1 Pfiipojte tiskárnu k va emu poãítaãi pomocí kabelu USB a zapnûte je. Podrobné informace viz strana Objeví se okno PrÛvodce pfiidáním nového hardwaru. Kliknûte na Dal í. 3 VloÏte CD-ROM do mechaniky a zkontrolujte Vyhledat nejvhoednûj í ovladaã tohoto zafiízení a kliknûte na Dal í. 4 Zkontrolujte Jednotka CD-ROM a kliknûte na Procházet, a zvolte x:\usb (kde x is písmeno mechaniky pro CD-ROM). Kliknûte na Dal í. 5 Kliknûte na Dal í. Nainstaluje se ovladaã USB. 6 KdyÏ je instalace ukonãena, kliknûte na Dokonãit. 7 KdyÏ se objeví okno pro volbu jazyka, zvolte pfiíslu n jazyk. Poznámka: Pokud jste jiï nainstalovali software tiskárny, tato obrazovka se neobjeví. 8 K dokonãení instalace software tiskárny pokraãujte podle pokynû na obrazovce. Dal í podrobnosti viz. strana 12. âesky Poznámky: MÛÏete také tisknout ze systému Linux. Podrobné informace viz uïivatelská pfiíruãka tiskárny. Po instalaci software mûïete v pfiípadû potfieby také pfieinstalovat nebo odstranit software tiskárny. Také mûïete zmûnit jazyk na displeji. Podrobné informace viz uïivatelská pfiíruãka tiskárny. 13

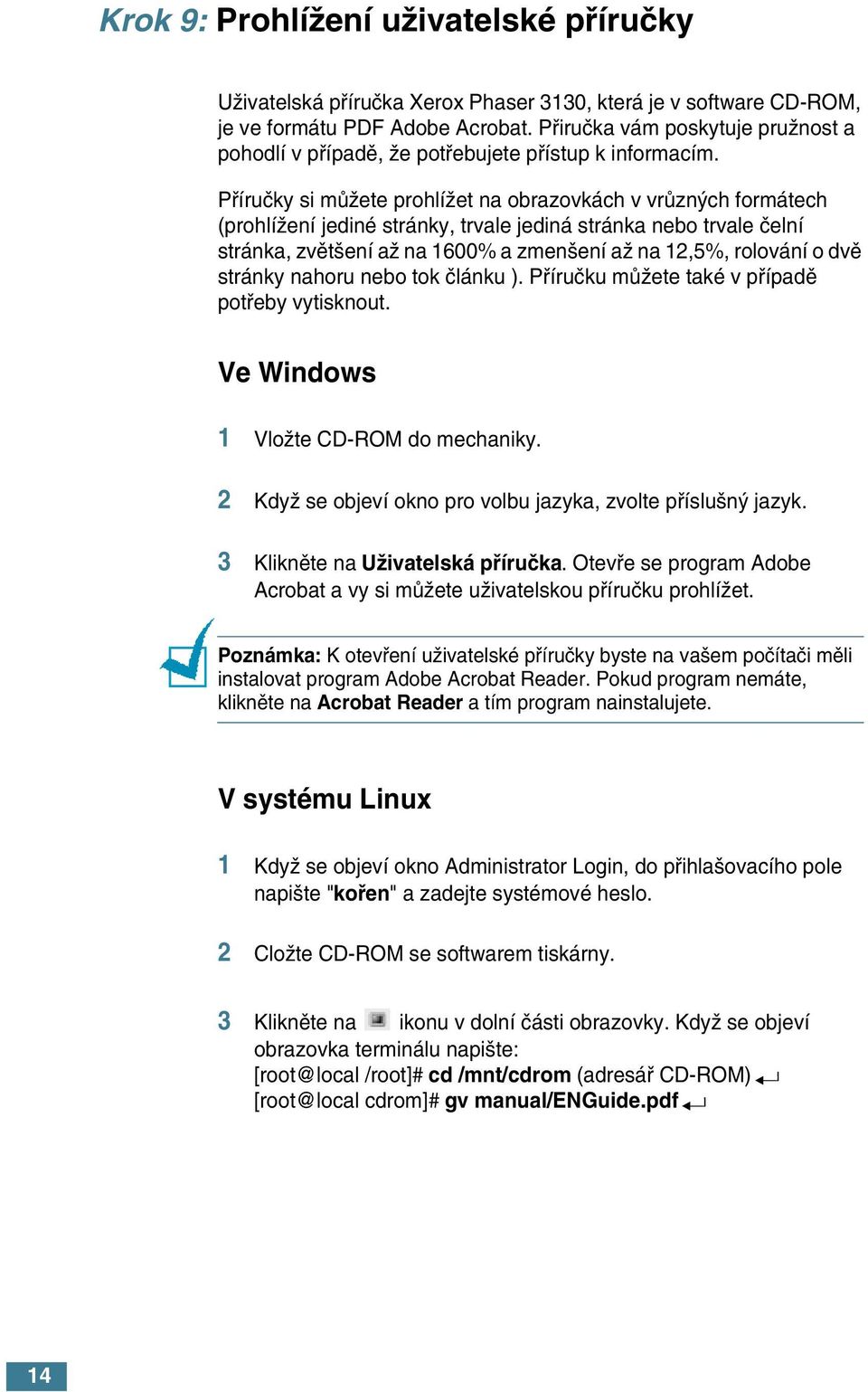

16 Krok 9: ProhlíÏení uïivatelské pfiíruãky UÏivatelská pfiíruãka Xerox Phaser 3130, která je v software CD-ROM, je ve formátu PDF Adobe Acrobat. Pfiiruãka vám poskytuje pruïnost a pohodlí v pfiípadû, Ïe potfiebujete pfiístup k informacím. Pfiíruãky si mûïete prohlíïet na obrazovkách v vrûzn ch formátech (prohlíïení jediné stránky, trvale jediná stránka nebo trvale ãelní stránka, zvût ení aï na 1600% a zmen ení aï na 12,5%, rolování o dvû stránky nahoru nebo tok ãlánku ). Pfiíruãku mûïete také v pfiípadû potfieby vytisknout. Ve Windows 1 VloÏte CD-ROM do mechaniky. 2 KdyÏ se objeví okno pro volbu jazyka, zvolte pfiíslu n jazyk. 3 Kliknûte na UÏivatelská pfiíruãka. Otevfie se program Adobe Acrobat a vy si mûïete uïivatelskou pfiíruãku prohlíïet. Poznámka: K otevfiení uïivatelské pfiíruãky byste na va em poãítaãi mûli instalovat program Adobe Acrobat Reader. Pokud program nemáte, kliknûte na Acrobat Reader a tím program nainstalujete. V systému Linux 1 KdyÏ se objeví okno Administrator Login, do pfiihla ovacího pole napi te "kofien" a zadejte systémové heslo. 2 CloÏte CD-ROM se softwarem tiskárny. 3 Kliknûte na ikonu v dolní ãásti obrazovky. KdyÏ se objeví obrazovka terminálu napi te: [root@local /root]# cd /mnt/cdrom (adresáfi CD-ROM) [root@local cdrom]# gv manual/enguide.pdf 14

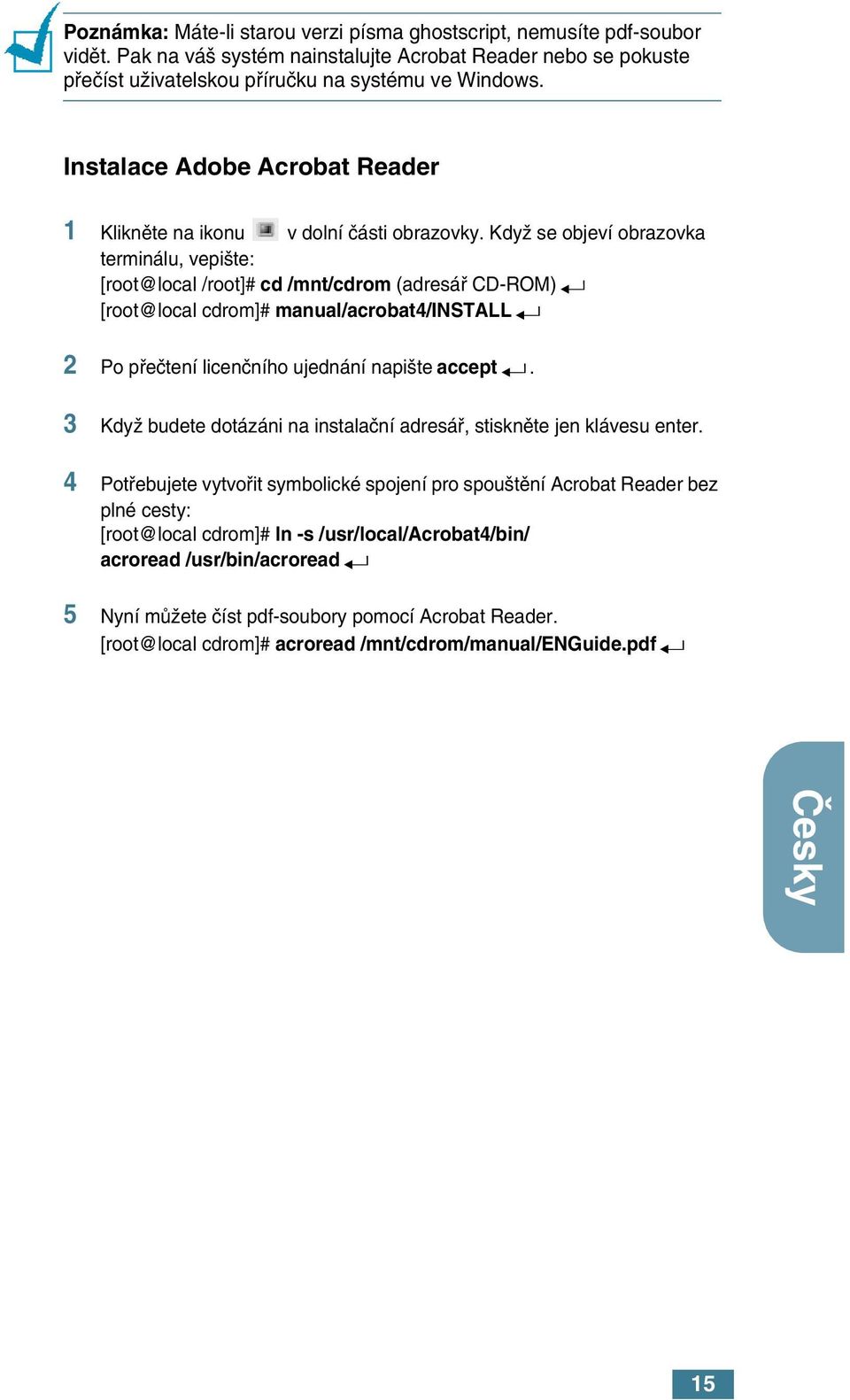

17 Poznámka: Máte-li starou verzi písma ghostscript, nemusíte pdf-soubor vidût. Pak na vá systém nainstalujte Acrobat Reader nebo se pokuste pfieãíst uïivatelskou pfiíruãku na systému ve Windows. Instalace Adobe Acrobat Reader 1 Kliknûte na ikonu v dolní ãásti obrazovky. KdyÏ se objeví obrazovka terminálu, vepi te: [root@local /root]# cd /mnt/cdrom (adresáfi CD-ROM) [root@local cdrom]# manual/acrobat4/install 2 Po pfieãtení licenãního ujednání napi te accept. 3 KdyÏ budete dotázáni na instalaãní adresáfi, stisknûte jen klávesu enter. 4 Potfiebujete vytvofiit symbolické spojení pro spou tûní Acrobat Reader bez plné cesty: [root@local cdrom]# ln -s /usr/local/acrobat4/bin/ acroread /usr/bin/acroread 5 Nyní mûïete ãíst pdf-soubory pomocí Acrobat Reader. [root@local cdrom]# acroread /mnt/cdrom/manual/enguide.pdf âesky 15

18 16 POZNÁMKA
