MultiSync LCD1550VM. UÏivatelská pfiíruãka

Transkript

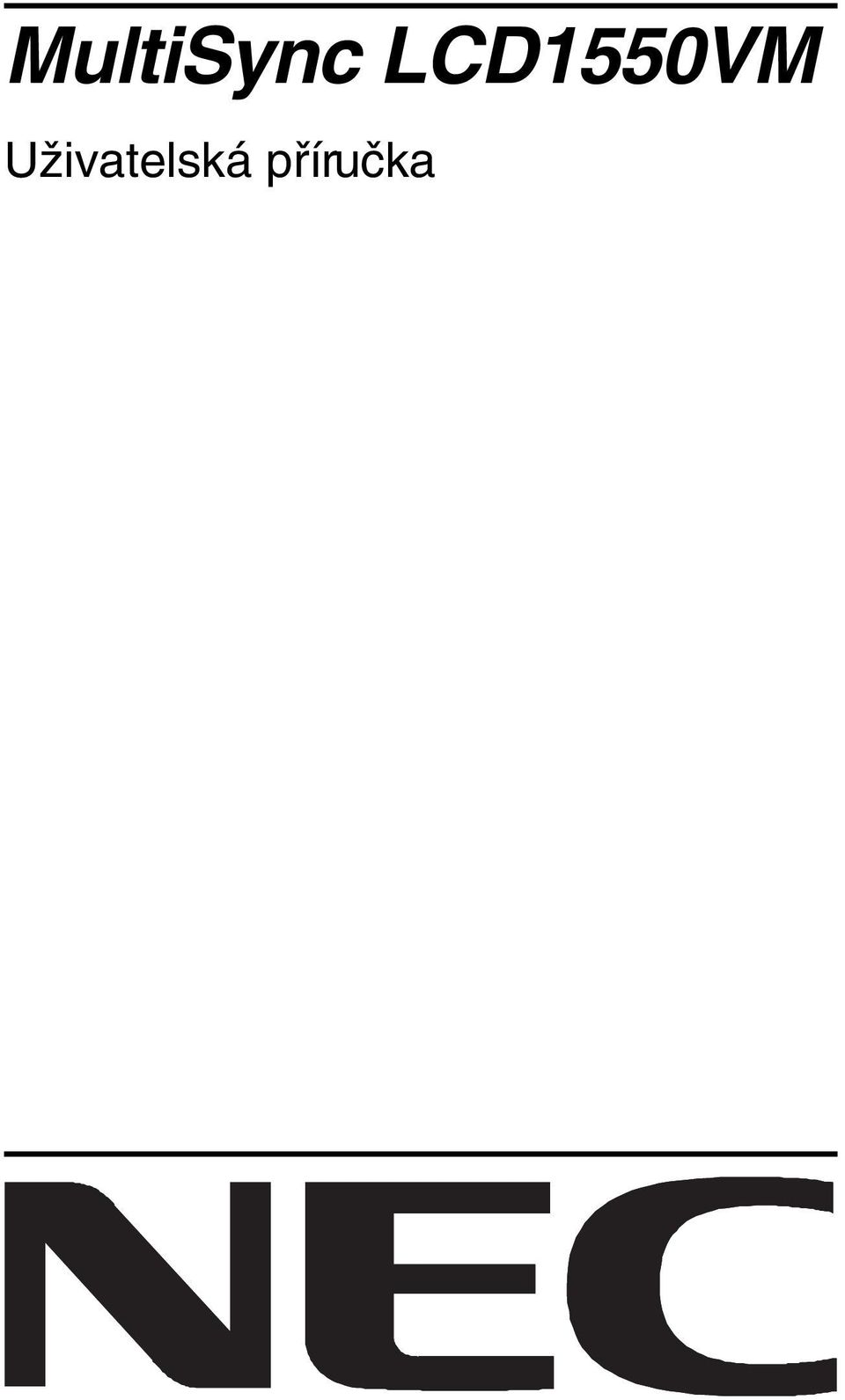

1 MultiSync LCD1550VM UÏivatelská pfiíruãka

2 VAROVÁNÍ CHRA TE ZA ÍZENÍ P ED DE TùM A VLHKEM. ZABRÁNÍTE TAK NEBEZPEâÍ POÎÁRU NEBO ÚRAZU ELEKTRICK M PROUDEM. POLARIZOVANOU ZÁSTRâKU JEDNOTKY NEPOUÎÍVEJTE VE SPOJENÍ SE ZÁSUVKOU PRODLUÎOVACÍ ÒRY NEBO JIN MI ZÁSUVKAMI, POKUD KOLÍKY NELZE ZCELA ZASUNOUT. UVNIT ZA ÍZENÍ SE NACHÁZÍ VYSOKONAPùËOVÉ KOMPONENTY, PROTO SK Í NEOTEVÍREJTE. SERVIS SVù TE KVALIFIKOVANÉ OSOBù. âesky UPOZORNùNÍ Upozornûní: UPOZORNùNÍ RIZIKO ÚRAZU ELEKTRICK M PROUDEM NEOTVÍRAT Z DÒVODU SNÍÎENÍ RIZIK ÚRAZU ELEKTRICK M PROUDEM NEODNÍMEJTE KRYT (NEBO ZADNÍ âást). UVNIT SE NENACHÁZEJÍ DÍLY, DO KTER CH UÎIVATEL MÒÎE ZASAHOVAT. SERVIS SVù TE KVALIFIKOVANÉ OSOBù. Tento symbol upozoràuje uïivatele na neizolované napûtí v rámci jednotky, jehoï intenzita mûïe b t dostateãnû vysoká, aby zpûsobila úraz elektrick m proudem. Jak koli kontakt s libovoln m dílem uvnitfi jednotky je proto nebezpeãn. Tento symbol upozoràuje uïivatele na dûleïitou literaturu t kající provozu a údrïby jednotky dodanou spoleãnû s tímto zafiízením. Chcete-li pfiedejít problémûm, doporuãujeme peãlivé proãtení pfiíslu n ch materiálû. Pfii provozu monitoru MultiSync LCD1550VM (LA-15R04) v síti s napûtím V v Evropû pouïívejte síèovou ÀÛru dodávanou s monitorem. Ve Spojeném království se smí pouïívat k tomuto monitoru jen schválená ÀÛra BS se zalitou zástrãkou a s ãernou pojistkou (5A). Není-li napájecí ÀÛra souãástí zafiízení, spojte se s dodavatelem. Pfii provozu monitoru MultiSync LCD1550VM v síti s napûtím V v Austrálii pouïívejte síèovou ÀÛru dodávanou s monitorem. Ve v ech ostatních pfiípadech pouïívejte napájecí ÀÛru, která se shoduje se stfiídav m napûtím zásuvky a která vyhovuje bezpeãnostním pfiedpisûm dané zemû. ENERGYSTAR je v USA obchodní znaãka. Spoleãnost NEC-Mitsubishi Electronics Display of America Inc. jako partner ENERGYSTAR urãila, Ïe tento produkt splàuje poïadavky smûrnic ENERGYSTAR pro efektivní vyuïití energie. Znak ENERGYSTAR nepfiedstavuje podporu EPA jakéhokoli produktu nebo sluïby. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A a XGA jsou registrované obchodní znaãky spoleãnosti International Business Machines Corporation. Apple a Macintosh jsou registrované ochranné známky spoleãnosti Apple Computer Inc. Microsoft a Windows jsou registrované ochranné známky spoleãnosti Microsoft Corporation. NEC je registrovaná ochranná známka spoleãnosti NEC Corporation. V echny ostatní ochranné známky nebo registrované ochranné známky jsou majetkem pfiíslu n ch vlastníkû. âesky-1

3 Prohlá ení Prohlá ení v robce Tímto potvrzujeme, Ïe barevn monitor MultiSync LCD1550VM (LA-15R04) splàuje smûrnice 73/23/EEC: EN smûrnice 89/336/EEC: EN EN EN EN a je opatfien oznaãením NEC-Mitsubishi Electric Visual Systems, Corp. MS Shibaura Bldg., 13-23, Shibaura 4-chome, Minato-Ku, Tokyo , Japan âesky-2

4 Pro zákazníky pouïívající toto zafiízení v USA nebo v Kanadû âesky Prohlá ení kanadského oddûlení pro dodrïování komunikaãních pfiedpisû DOC: Tento digitální pfiístroj tfiídy B splàuje v echny poïadavky kanadsk ch pfiedpisû pro zafiízení zpûsobující interferenci. Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouiller du Canada. C-UL: Nese oznaãení C-UL a vyhovuje kanadsk m bezpeãnostním pfiedpisûm podle normy CSA C22.2 #950. Ce produit porte la marque C-UL et se conforme aux règlements de sûrele Canadiens selon CAN/CSA C22.2 No Informace Federální komise komunikací 1. S barevn m monitorem MultiSync LCD1550VM pouïívejte pfiedepsané kabely, aby nedocházelo k interferenci pfiíjmu rozhlasového a televizního signálu. (1) Napájecí ÀÛra musí b t schválena a musí vyhovovat bezpeãnostním pfiedpisûm platn m v USA a splàovat následujíc podmínky. Napájecí ÀÛra Nestínûn typ, 3 pramenná Délka 2,0 m Tvar zástrãky (2) Stínûn kabel pro obrazov signál. PouÏíváním jin ch kabelû a adaptérû mûïe docházet k ru ení pfiíjmu rozhlasového a televizního vysílání. âesky-3

5 2. Toto zafiízení bylo testováno a shledáno vyhovujícím limitûm pro digitální zafiízení tfiídy B, na základû ãásti 15 pfiedpisû FCC. Tyto limity jsou navrïeny tak, aby poskytovaly pfiimûfienou ochranu pfied kodlivou interferencí pfii instalaci v domácnosti. Toto zafiízení generuje, vyuïívá a mûïe vyzafiovat vysokofrekvenãní energii a pokud není instalováno a pouïíváno v souladu s tûmito pokyny, mûïe zpûsobovat kodlivou interferenci s rádiov mi komunikacemi. Není v ak zaruãeno, Ïe k této interferenci v urãité konkrétní instalaci nedojde. Pokud toto zafiízení zpûsobuje kodlivou interferenci s pfiíjmem rozhlasového nebo televizního signálu, coï je moïné urãit vypnutím a zapnutím tohoto zafiízení, Ïádáme uïivatele, aby se pokusil odstranit tuto interferenci aplikací nûkterého z následujících opatfiení: natoãte nebo pfiemístûte pfiijímací anténu, zvût ete vzdálenost mezi zafiízením a pfiijímaãem, zafiízení pfiipojte do elektrické zásuvky jiného obvodu, neï je ten, k nûmuï je pfiipojen pfiijímaã, potfiebujete-li pomoc, obraète se na prodejce nebo zku eného odborníka. V pfiípadû nutnosti by mûl uïivatel kontaktovat prodejce nebo zku eného rádio/tv technika za úãelem dal ích doporuãení. UÏivatel mûïe najít radu v následující broïurce pfiipravené Federální komisí komunikací: Jak identifikovat a fie it problémy s rádio-tv interferencí. Tato broïurka je k dostání na úfiadu U.S. Government Printing Office, Washington, D.C., 20402, skladové ã Prohlá ení o shodû Toto zafiízení je v souladu s pfiedpisy FCC ãástí 15. Provoz je závisl na následujících dvou podmínkách. (1) Toto zafiízení nesmí zpûsobit kodlivé ru ení a (2) toto zafiízení musí pfiijmout jakékoli ru ení, vãetnû ru ení, které mûïe zpûsobit neïádoucí provoz. Strana odpovûdná v USA: NEC-Mitsubishi Electronics Display of America, Inc. Adresa: 1250 N. Arlington Heights Road Itasca, Illinois Tel. ã.: (630) Typ produktu: Klasifikace zafiízení: Modely: Monitor poãítaãe Periferní zafiízení tfiídy B MultiSync LCD1550VM Tímto prohla ujeme, Ïe zafiízení specifikované v e odpovídá technick m standardûm stanoven m pfiedpisy FCC. âesky-4

6 Obsah Dodávka nového monitoru LCD NEC MultiSync* by mûla obsahovat následující poloïky: monitor MultiSync LCD1550VM s otoãnou základnou, napájecí ÀÛra, kabel pro video signál, audio kabel, uïivatelská pfiíruãka, CD-ROM (zahrnuje kompletní uïivatelskou pfiíruãku ve formátu PDF). Pro zobrazení uïivatelské pfiíruãky musíte mít na poãítaãi nainstalovanou aplikaci Acrobat Reader 4.0. âesky 1550VM Napájecí ÀÛra UÏivatelská pfiíruãka Audio kabel Kabel pro video signál CD-ROM * PÛvodní krabici a balicí materiál uschovejte pro pfiípadnou pfiepravu nebo odeslání monitoru. âesky-5

7 Rychl start Monitor MultiSync LCD pfiipojíte k poãítaãi následujícím postupem: 1. Vypnûte poãítaã. 2. Sejmûte kryt konektoru a kabelu. Pfiipojte audio kabel ke vstupu AUDIO INPUT na zadní stranû monitoru a druh konec k v stupu Audio out na poãítaãi. Umístûte audio kabel pod svorku B (Obrázek A.1). 3. PC: V poãítaãi pfiipojte odpovídající 15kolíkovou mini-zástrãku D-SUB signálního kabelu ke konektoru grafické karty (Obrázek B.1). Dotáhnûte v echny rouby. Mac: Pfiipojte kabelov adaptér Macintosh monitoru LCD1550VM k poãítaãi (Obrázek C.1). Zapojte 15kolíkovou mini-zástrãku D-SUB signálního kabelu do adaptéru Macintosh monitoru MultiSync LCD1550VM (Obrázek C.1). Dotáhnûte v echny rouby. 4. V poãítaãi pfiipojte 15kolíkovou mini-zástrãku D-SUB kabelu pro video signál k odpovídajícímu konektoru na zadní stranû monitoru (Obrázek D.1). Umístûte kabel pro video signál pod svorku B. 5. K v stupu Headphones na pfiední stranû rámeãku monitoru oznaãeného je moïné pfiipojit sluchátka (Obrázek E.1). Jsou-li pfiipojená sluchátka, bude zvuk z reproduktorû potlaãen. Sluchátka zakoupíte u místního prodejce elektroniky. 6. Pfiipojte napájecí ÀÛru k monitoru MultiSync série LCD a druh konec zapojte do elektrické zásuvky. Umístûte kabel pro obrazov signál a napájecí ÀÛru pod svorky (Obrázek D.1). Opût nasaìte kryt konektoru a kryt kabelu. POZNÁMKA: Upravte polohu kabelu pod svorkou, aby nemohlo dojít k po kození kabelu nebo monitoru. POZNÁMKA: V ãásti Upozornûní této pfiíruãky najdete pokyny k v bûru správné napájecí ÀÛry. 7. Hlavní vypínaã na levé stranû monitoru musí b t v poloze zapnuto (Obrázek F.1). Zapnûte pomocí tlaãítka napájení monitor a poãítaã. POZNÁMKA: Hlavní vypínaã pfiedstavuje skuteãn vypínaã. Pokud je tento vypínaã v poloze vypnuto, monitor nelze zapnout pfiedním tlaãítkem. NEP EPÍNEJTE vypínaã opakovanû. âesky-6

8 8. Pfii úvodní instalaci u vût iny ãasování funkce bezdotykového autosefiízení automaticky nastaví vhodnû monitor. K dal ímu sefiízení pouïijte následující ovladaãe OSM: automatické upravení kontrastu, automatické sefiízení. Úpln popis tûchto ovladaãû OSM je uveden v kapitole Ovladaãe v této uïivatelské pfiíruãce. âesky POZNÁMKA: Vyskytnou-li se potíïe, proãtûte si kapitolu OdstraÀování problémû dále v této pfiíruãce. Obrázek A.1 Svorka B Obrázek B.1 Adaptér kabelu Macintosh (není souãástí v bavy) Obrázek C.1 Poãítaãe Macintosh G3 a G4 adaptér kabelu Macintosh nevyïadují âesky-7

9 Kryt konektoru Kryt kabelu Svorka B Obrázek D.1 Obrázek E VM Hlavní vypínaã Obrázek F.1 Tlaãítko napájení âesky-8

10 Sklon monitoru Uchopte obû strany obrazovky monitoru a upravte sklon podle poïadavkû (Obrázek TS.1). Odstranûní podstavce monitoru pro jiné umístûní Pfiíprava monitoru pro jiné moïnosti umístûní: 1. Sejmûte kryt konektoru a kabelu (Obrázek R.1). 2. Odpojte v echny kabely. 3. Monitor umístûte obrazovkou dolû na hladk povrch (Obrázek R.2). 4. OdstraÀte 4 roubky spojující monitor s podstavcem a sejmûte sestavu podstavce (Obrázek R.2), Monitor je nyní pfiipraven pro alternativní uchycení. 5. Pfiipojte napájecí kabel, kabel signálu a kabel zvuku k zadní stranû monitoru (Obrázek R.3). 6. Pro upevnûní podstavce pouïijte obrácen postup. âesky POZNÁMKA: Jako alternativní montáïní postup pouïívejte pouze metodu kompatibilní s normou VESA. Obrázek TS.1 âesky-9

11 Obrázek R.1 Hladk povrch Obrázek R.2 Obrázek R.3 âesky-10

12 7. Tento displej je navrïen k pouïití spolu s pruïn m ramenem. Pfii montáïi pouïijte pfiiloïené rouby (4 ks). Aby byly splnûny bezpeãnostní poïadavky, musí b t monitor namontován na rameno, které zaruãuje nezbytnou stabilitu s ohledem na hmotnost monitoru. Monitor LCD je moïno pouïívat pouze se schválen m ramenem (napfi. znaãky GS). âesky Vyjmutí roubû Tlou Èka nosníku (ramene) je 2,0-3,2 mm Dotáhnûte v echny rouby 75 mm 4 ROUBY (max. délka:8,6 mm) PouÏijete-li jin vrut, zkontrolujte hloubku otvoru. 75 mm Hmotnost kompletu LCD: 3,5 (max.) âesky-11

13 Ovládací prvky Ovladaãe OSM (On-Screen Manager) Ovládací prvky OSM na pfiední stranû monitoru mají následující funkce: Chcete-li spustit ovládání OSM, stisknûte kterékoli z ovládacích tlaãítek (,, -, +, NEXT). Ovládací prvek EXIT CONTROL / ADJUST -/+ NEXT RESET/MUTE Nabídka V stup z nabídky ovládacích prvkû OSM. Pfiejde do hlavní nabídky OSM. Posunuje vyznaãenou plochu vlevo nebo vpravo a zvolí nûkterou z nabídek ovládacích prvkû. Posunuje vyznaãenou oblast nahoru nebo dolû a zvolí nûkter z ovládacích prvkû. Posunutím li ty doleva nebo doprava se zvy uje nebo sniïuje hodnota nastavení. Aktivuje funkci automatického sefiízení. Vstoupí do podnabídky. Posunuje vyznaãenou oblast hlavní nabídky vpravo a zvolí nûkter z ovládacích prvkû. Obnoví pûvodní v robní nastavení zvoleného ovladaãe. Není-li zobrazena nabídka OSM, ztlumí zvuk reproduktoru. POZNÁMKA: Stisknete-li RESET v hlavní nebo dílãí nabídce, objeví se dialogové okno s varováním, které umoïní zru it funkci RESET pomocí tlaãítka EXIT. Zvuk VOLUME (Hlasitost) ídí hlasitost zvuku reproduktorû nebo sluchátek. Prvky pro ovládání jasu a kontrastu BRIGHTNESS (Jas) Nastavuje celkovou svûtlost a jas pozadí obrazovky. CONTRAST (Kontrast) Nastavuje jas obrazu vzhledem k pozadí. âesky-12

14 AUTO ADJUST (Automatické sefiízení) Nastaví obraz pro nestandardní video vstupy. Automatické sefiízení Automaticky nastaví pozici obrazu, vodorovn rozmûr a jemné nastavení. âesky Poziãní ovládací prvky LEFT/RIGHT (Vlevo nebo vpravo) Ovládá vodorovnou polohu obrazu na zobrazovací plo e monitoru LCD. DOWN/UP (Nahoru nebo dolû) Ovládá svislou polohu obrazu na zobrazovací plo e monitoru LCD. H.SIZE (Vodorovn rozmûr) Upraví vodorovn rozmûr zv ením nebo sníïením hodnoty tohoto nastavení. FINE (Jemné doladûní) Zlep í zaostfiení, jasnost a stabilitu obrazu zv ením nebo sníïením hodnoty tohoto nastavení. Systémy nastavení barev Pût pfiedvoleb pro volbu poïadovaného nastavení barev. KaÏdé nastavení barvy je provedeno v robcem. R,G,B Zv í nebo sníïí obsah ãervené, zelené nebo modré barvy v závislosti na provedené volbû. Na obrazovce se objeví zmûna barvy a na li tách je vidût smûr (zv ení nebo sníïení intenzity barev). Nástroje OSM POSITION (Poloha OSM) Na obrazovce lze zvolit poïadovanou polohu zobrazení ovladaãe OSM. Volba polohy OSM umoïàuje ruãnû nastavit polohu ovládací nabídky OSM smûrem doleva, doprava, dolû nebo nahoru. âesky-13

15 OSM TURN OFF (Vypnutí OSM) Nabídka ovládání OSM zûstane zobrazena, dokud se pouïívá. V dílãí nabídce OSM Turn Off (Vypnutí OSM) lze nastavit prodlevu monitoru pro vypnutí nabídky ovládání OSM po posledním stisknutí tlaãítka. Z pfiednastaven ch hodnot mûïe vybrat tyto prodlevy: 10, 20, 30, 45, 60 a 120 sekund. OSM LOCK OUT (Uzamãení OSM) Tento ovládací prvek zcela uzamkne pfiístup ke v em funkcím ovládání OSM. Pfii pokusu o aktivaci ovládání OSM v reïimu uzamãení se na obrazovce objeví sdûlení, Ïe funkce OSM jsou uzamãeny. K uzamãení funkcí OSM, stisknûte tlaãítko, potom a pfiidrïte je souãasnû. Chcete-li deaktivovat uzamãení funkcí OSM, stisknûte tlaãítko, potom a pfiidrïte je souãasnû. RESOLUTION NOTIFIER (Upozornûní na rozli ení) Optimální rozli ení je 1024 x 768. Je-li zvolena poloïka ON (Zapnuto), objeví se po 30 sekundách na obrazovce zpráva oznamující, Ïe rozli ení není 1024 x 768. FACTORY PRESET (Nastavení z v roby) Volba Factory Preset (Nastavení z v roby) umoïàuje vrátit v echna nastavení ovladaãû OSM na hodnoty nastavené z v roby. Tlaãítko RESET je tfieba podrïet stisknuté nûkolik vtefiin. K individuálnímu nastavení se lze vrátit oznaãením pfiíslu n ch ovládacích prvkû a stisknutím tlaãítka RESET. Informace DISPLAY MODE (ReÏim zobrazení) Indikuje aktuální rozli ení obrazu a nastavení kmitoãtu monitoru. MONITOR INFO. (Informace o monitoru) Zobrazí model monitoru a jeho sériové ãíslo. âesky-14

16 Upozornûní OSM Nabídky upozornûní OSM zmizí po stisknutí tlaãítka Exit. NO SIGNAL (Není signál): Tato funkce v pfiípadû nepfiítomnosti signálu zobrazí upozornûní. Po zapnutí monitoru nebo do lo-li ke zmûnû vstupního signálu nebo není-li video aktivní, zobrazí se okno No Signal. RESOLUTION NOTIFIER (Upozornûní na rozli ení): Tato funkce upozorní na pouïití optimalizovaného rozli ení. Po zapnutí monitoru nebo pokud do lo ke zmûnû vstupního signálu nebo video signál není ve správném rozli ení, otevfie se okno Resolution Notifier Tuto funkci lze deaktivovat v nabídce TOOL (Nástroje). OUT OF RANGE (Mimo rozsah): Tato funkce doporuãuje optimalizované rozli ení a obnovovací kmitoãet. Po zapnutí monitoru nebo pokud do lo ke zmûnû vstupního signálu nebo video signál není ve správném kmitoãtu, otevfie se okno Out Of Range. CHECK CABLE (Zkontrolovat kabel): Tato funkce vás vyzve ke kontrole správného pfiipojení v ech video vstupû na monitoru a poãítaãi. âesky âesky-15

17 Provozní pokyny Bezpeãnostní opatfiení a údrïba CHCETE-LI DOSÁHNOUT OPTIMÁLNÍ FUNKCE BAREVNÉHO MONITORU LCD MULTISYNC, POSTUPUJTE P I INSTALACI A NASTAVOVÁNÍ PODLE NÁSLEDUJÍCÍCH POKYNÒ: MONITOR NEOTVÍREJTE. Uvnitfi monitoru nejsou Ïádné souãástky, které by si mohl uïivatel sám opravit. Pfii otvírání nebo odstraàování krytû se vystavujete nebezpeãí úrazu elektrick m proudem a jin m rizikûm. Ve keré zásahy tohoto druhu pfienechejte odborníkûm. Dbejte, aby se do monitoru nedostaly tekutiny a nepouïívejte ho v blízkosti vody. Do mezer obalu nezasouvejte Ïádné pfiedmûty. Mohly by se dotknout nebezpeãn ch ãástí pod napûtím, coï mûïe zpûsobit úraz elektrick m proudem, poïár nebo selhání zafiízení. Na napájecí ÀÛru nepokládejte Ïádné tûïké pfiedmûty. Po kození izolace mûïe zpûsobit úraz elektrick m proudem nebo poïár. Produkt neumísèujte na ikmé a nestabilní vozíky, stojany nebo stoly; monitor se mûïe pádem váïnû po kodit. NeumisÈujte na monitor Ïádné pfiedmûty a nepouïívejte monitor venku. Fluorescenãní trubice v monitoru LCD obsahuje rtuè. Pfii likvidaci této trubice se fiiìte normami a pfiedpisy va ich úfiadû. V níïe popsan ch pfiípadech je nutno okamïitû odpojit monitor ze sítû a pfiivolat odborného technika: Dojde k po kození napájecí ÀÛry. Do monitoru se dostane kapalina nebo monitor upadne na zem. Monitor byl vystaven de ti nebo vodû. Monitor upadne nebo se po kodí jeho obal. Monitor fiádnû nefunguje, pfiestoïe jste dodrïeli v echny pokyny. Neoh bejte síèovou ÀÛru. NepouÏívejte monitor na pfiíli teplém, vlhkém nebo pra ném místû. Nezakr vejte vûtrací otvory na monitoru. JestliÏe monitor praskne, nedot kejte se tekut ch krystalû. Pfii rozbití skla. Buìte opatrní. âesky-16

18 UPOZORNùNÍ Zajistûte kolem monitoru odpovídající odvûtrávání, aby se nepfiehfiíval. Nezakr vejte vûtrací otvory a neumísèujte monitor do blízkosti topidel a jin ch tepeln ch zdrojû. Nepokládejte na monitor Ïádné pfiedmûty. Konektor napájecí ÀÛry je hlavním prostfiedkem pro odpojení systému od pfiívodu elektrického napûtí. Monitor je tfieba nainstalovat blízko elektrické zásuvky, k níï máte snadn pfiístup. Pfii dopravû a manipulaci zacházejte se zafiízením opatrnû. Obal uschovejte pro pfiípadnou pfiepravu. âesky SPRÁVN M UMÍSTùNÍM A NASTAVENÍM MONITORU MÒÎETE P EDEJÍT ÚNAVù OâÍ, BOLESTEM RAMEN A ÍJE. P I UMÍSËOVÁNÍ MONITORU POSTUPUJTE PODLE NÁSLEDUJÍCÍCH POKYNÒ: Pro dosaïení optimálního v konu nechejte monitor 20 minut zahfiát. Umístûte monitor do takové v ky, abyste horní ãást obrazovky mûli mírnû pod úrovní oãí. Pohled na stfied obrazovky by mûl smûfiovat mírnû dolû. Doporuãená minimální vzdálenost monitoru od oãí je 40 cm, maximální 70 cm. Optimální vzdálenost je 53 cm. Pfii práci zamûfiujte zrak pravidelnû na nûjak pfiedmût vzdálen nejménû 6 m, sníïí tak namáhání va eho zraku. âasto mrkejte. Umístûte monitor v úhlu asi 90 k oknu a jin m svûteln m zdrojûm tak, aby se neodráïely na obrazovce. Monitor sklopte tak, aby se na obrazovce neodráïela stropní svûtla. JestliÏe se nelze odrazu svûtla na obrazovce vyhnout, pouïívejte filtr jako stínidlo. Povrch monitoru LCD ãistûte jemnou látkou, která nepou tí vlákna a není agresivní. Rozhodnû nepouïívejte ãisticí roztoky nebo ãistiãe skel! Jas a kontrast nastavte tak, aby byla zaji tûna optimální ãitelnost. Stojan na dokumenty pouïívejte v blízkosti obrazovky. âesky-17

19 Obrazovku nebo referenãní materiál, se kter m pracujete, umístûte pfied sebe, abyste pfii psaní museli co nejménû otáãet hlavou. Rozhodnû nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoïdûní obrazu). Choìte pravidelnû na prohlídky k oãnímu lékafii. Ergonomika Pro maximální ergonomickou pohodu doporuãujeme: VyuÏívejte v robcem nastavenou velikost a polohu (Size a Position) se standardním signálem. PouÏijte pfiedvolbu nastavení barev. PouÏívejte neprokládané signály s vertikální obnovovací frekvencí v rozsahu Hz. NepouÏívejte primárnû modrou barvu na tmavém pozadí; je patnû vidût a zpûsobuje únavu oãí v dûsledku nedostateãného kontrastu. âesky-18

20 Technické údaje Technické údaje monitoru Modul LCD Diagonála: Skuteãná velikost obrazu: 38 cm/15 palce 38 cm/15 palce PÛvodní rozli ení (Poãet bodû): 1024 x 768 Vstupní signál Barvy displeje Analogov vstup: Synchronizaãní rozsah Horizontální: Vertikální: Zobrazovací úhel Podporovaná Aktivní plocha displeje Video: Synchronizace: Lev, prav : Nahoru, dolû: Vodorovnû: Svisle: Monitor MultiSync LCD1550VM Poznámky ANALOGOV 0,7 Vp-p/75 OhmÛ Oddûlená synchronizace ÚroveÀ TTL Horizontální synchronizace Kladná/záporná Vertikální synchronizace Kladná/záporná 16,777,216 31,5 khz aï 60,0 khz 56,2 Hz aï 75,1 Hz ± / x 400 *1 :VGA text 640 x 480 *1 pfii 60 aï 75 Hz 800 x 600 *1 pfii 56 aï 75 Hz 832 x 624 *1 pfii 75 Hz 1024 x 768 *2 pfii 60 aï 75 Hz 304 mm 228 mm Aktivní matrice; displej s tekut mi krystaly (LCD) s tranzistory s tenk m filmem (TFT); rozteã bodû 0,30 mm; 250 cd/m 2 bíl jas, typick ; kontrastní pomûr 450:1, typick. ZáleÏí na pouïívané grafické kartû. Automaticky Automaticky Nûkteré systémy nepodporují v echny uvedené reïimy. Závisí na pouïívaném ãasování signálu. âesky Napájení V/ V 50/60 Hz Jmenovit proud 0,7 A pfii V, 0,35 A pfii V Rozmûry 345,2 mm ( ) x 362,6 mm (V) x 162,0 mm (H) Hmotnost 4,3 kg Provozní prostfiedí Provozní teplota: 5 C aï 35 C Vlhkost: 30 aï 80 % Nadmofiská v ka: 0 aï m Skladovací teplota: -10 C aï +60 C Vlhkost: 10 aï 85 % Nadmofiská v ka: 0 aï m UÏitn zvukov v stup reproduktorû +1,0 W + 1,0 W *1 Interpolovaná rozli ení: Pfii rozli eních, která jsou niï í neï poãet obrazov ch bodû na modulu LCD, mûïe se text zobrazit ponûkud odli nû. Toto zobrazení je normální a nutné u v ech souãasn ch technologií ploch ch panelû pfii zobrazování jin ch neï pûvodních rozli ení na celé obrazovce. U technologií ploch ch panelû je kaïd bod na obrazovce ve skuteãnosti jeden pixel, takïe pro roztaïení zobrazení na celou obrazovku je tfieba provést interpolaci rozli ení. *2 Podle NEC-Mitsubishi Electronics Display je doporuãené optimální rozli ení pfii obnovovacím kmitoãtu 75 Hz. POZNÁMKA: Zmûna technick ch údajû vyhrazena. âesky-19

21 Vlastnosti Systém nastavení barev: UmoÏÀuje upravit barvy na obrazovce a pfiizpûsobit pfiesnost barev monitoru nejrûznûj ím normám. Zmen en pûdorys: Poskytuje ideální fie ení pro prostfiedí vyïadující prvotfiídní kvalitu obrazu, ale s omezen mi poïadavky na velikost a hmotnost. Mal pûdorys a nízká hmotnost monitoru umoïàují snadnou manipulaci a pfiemísèování. Ovládací prvky OSM (On-Screen Manager): UmoÏÀují rychlé a snadné nastavení ve ker ch prvkû pomocí nabídky na obrazovce. Bezdotykové automatické sefiízení: Pfii úvodní instalaci funkce bezdotykového automatického sefiízení automaticky nastaví vhodnû monitor. Vlastnosti funkce ErgoDesign: Dokonalej í ergonomie zlep uje pracovní prostfiedí, chrání zdraví uïivatele a etfií peníze. Jedná se napfiíklad o ovladaãe OSM pro rychlé a snadné úpravy obrazu, naklápûcí základna pro nastavení optimálního úhlu sledování, mal pûdorys a splnûní smûrnic MPRII a TCO pro niï í vyzafiování. Plug and Play (k okamïitému pouïití): e ení Microsoft v systému Windows 95/98/2000 umoïàuje snadné nastavení a instalaci, protoïe vlastnosti monitoru se pfiená í automaticky pfiímo do poãítaãe (napfi. velikost obrazu, podporované rozli ení). V kon monitoru se automaticky optimalizuje. Systém IPM (Intelligent Power Manager inteligentní správa energie): Poskytuje moderní zpûsoby úspory energie, které umoïàují monitoru pfiejít do reïimu niï í spotfieby energie v dobû, kdy je zapnut, ale nepouïívá se. Tato funkce uspofií dvû tfietiny v dajû na napájení monitoru a sníïí se vyzafiování a náklady na klimatizaci pracovního prostfiedí. Multifrekvenãní technologie: Automaticky sladí frekvenci monitoru a grafické karty a zároveà zobrazuje poïadované rozli ení. Funkce FullScan: Tato funkce umoïàuje pfii vût inû rozli ení vyuïívání celé plochy obrazovky s maximální plochou obrazu. âesky-20

22 VESA Standard Mounting Interface (Standardní montáïní rozhraní VESA): UmoÏÀuje uïivateli pfiipojit monitor MultiSync k libovolnému montáïnímu ramenu nebo konzole tfietí strany s normou VESA (rozteã 75 mm). UmoÏÀuje namontovat monitor na zeì nebo na rameno pomocí libovolného vyhovujícího zafiízení tfietí strany. âesky âesky-21

23 OdstraÀování problémû Není obraz Zkontrolujte fiádné zapojení signálního kabelu - propojení grafické karty s poãítaãem. ZasuÀte fiádnû grafickou kartu do zásuvky. Zkontrolujte, zda je hlavní vypínaã v poloze ON (Zapnuto). Tlaãítko napájení na pfiední stranû a vypínaã poãítaãe musí b t v poloze ON (zapnuto). Pfiesvûdãte se, Ïe byl na grafické kartû nebo v pouïívaném systému zvolen podporovan reïim. (Pfii zmûnû grafického reïimu postupujte podle pfiíruãky ke grafické kartû nebo pfiíruãky k systému.) Zkontrolujte monitor a grafickou kartu s ohledem na kompatibilitu a doporuãená nastavení. Zkontrolujte konektor signálního kabelu, zda kolíky nejsou zdeformované nebo zatlaãené dovnitfi. Tlaãítko napájení bez odezvy Vypojte napájecí kabel monitoru ze zásuvky. Monitor se vypne a resetuje. Zkontrolujte hlavní vypínaã na levé stranû monitoru. Dosvit obrazu Dosvit obrazu znamená, Ïe na obrazovce zûstává duch obrazu i po vypnutí monitoru. Narozdíl od obrazovkov ch monitorû dosvit obrazu u monitorû LCD není trval. Chcete-li zmírnit dosvit obrazu, vypnûte monitor na stejnû dlouhou dobu, po jakou byl obraz zobrazen. JestliÏe byl obraz na obrazovce hodinu a zûstal po nûm duch, mûli byste monitor na hodinu vypnout, aby obraz zmizel. POZNÁMKA: Stejnû jako u osobních zobrazovacích zafiízení doporuãuje firma NEC-Mitsubishi Electronic Displays pravidelné pouïívání spofiiãû obrazovky pfii její neãinnosti. Obraz je nestál, nezaostfien nebo plave Zkontrolujte fiádné zapojení signálního kabelu do poãítaãe. Pomocí ovládacích prvkû Sefiízení obrazu OSM zaostfiete a sefiiìte zobrazení zv ením nebo sníïením hodnoty Fine (Jemné doladûní). âesky-22

24 Pfii zmûnû reïimu zobrazení bude moïná tfieba znovu upravit nastavení OSM Image Adjust (Sefiízení obrazu OSM). Zkontrolujte monitor a grafickou kartu s ohledem na kompatibilitu a doporuãená ãasování signálu. Je-li obraz zkreslen, zmûàte video reïim na neprokládan a pouïijte obnovovací kmitoãet 60 Hz. âesky Je zobrazeno hlá ení OUT OF RANGE (Mimo rozsah, obrazovka je buì ãerná nebo zobrazuje jen hrub obraz) Na ãerné obrazovce je zobrazeno upozornûní OSM OUT OF RANGE (Mimo rozsah): Kmitoãet signálu je mimo rozsah. Zvolte jeden z podporovan ch reïimû. Indikátor LED na monitoru nesvítí (není vidût zelená ani Ïlutá) Hlavní vypínaã musí b t v poloze ON (zapnuto) a napájecí ÀÛra musí b t fiádnû pfiipojena. Ujistûte se, Ïe poãítaã není v reïimu úspory energie (dotknûte se libovolné klávesy nebo my i). Zobrazen obraz nemá správnou velikost Pomocí ovládacích prvkû OSM Image Adjust (Sefiízení obrazu OSM) zvy te nebo sniïte hodnotu H.size (Vod. rozmûr). Pfiesvûdãte se, Ïe byl na grafické kartû nebo v pouïívaném systému zvolen podporovan reïim. (Pfii zmûnû grafického reïimu postupujte podle pfiíruãky ke grafické kartû nebo pfiíruãky k systému.) Vybrané rozli ení se zobrazí nesprávnû Otevfiete nabídku Information pomocí reïimu zobrazení OSM a ovûfite, zda bylo vybráno vhodné rozli ení. Pokud ne, vyberte odpovídají volbu. Nefunguje zvuk Zkontrolujte, zda je správnû pfiipojen kabel reproduktoru. Zkontrolujte, zda není aktivována funkce vypnutí zvuku (mute). Zkontrolujte, zda není hlasitost nastavena na minimum. âesky-23

25 TCO 99 Toto je pfieklad pûvodního anglického dokumentu TCO 99. MultiSync LCD1550VM bíl Model (LA-15R04) Blahopfiejeme! Zakoupili jste si zafiízení schválené TCO 99, které je pfiíslu nû oznaãené! Získali jste tak produkt, kter byl vyvinut pro profesionální pouïití. Va e koupû také pfiispûla k omezení zátûïe Ïivotního prostfiedí a také k dal ímu v voji ekologick ch elektronick ch v robkû. Proã se pouïívají ekologicky oznaãené poãítaãe? V mnoha zemích se ekologické oznaãování stalo bûïnû uïívanou metodou, jak podpofiit ekologickou v robu a poskytování ekologick ch sluïeb. Hlavním problémem v souvislostí s poãítaãi a dal ím elektronick m zafiízením je skuteãnost, Ïe v produktech a pfii v robû se pouïívají kodlivé látky. Vût inu elektronick ch zafiízení nelze recyklovat uspokojiv m zpûsobem, proto znaãné procento tûchto potenciálnû kodliv ch látek dfiíve nebo pozdûji zasáhne Ïivotní prostfiedí. Z hlediska pracovního (interního) prostfiedí i Ïivotního (externího) prostfiedí jsou dûleïité také jiné vlastnosti poãítaãe napfiíklad hladiny spotfieby energie. ProtoÏe v echny konvenãní zpûsoby v roby elektfiiny mají negativní dopad na Ïivotní prostfiedí (kyselé emise a emise ovlivàující poãasí, radioaktivní odpad atd.), je Ïivotnû dûleïité energií etfiit. Elektronická zafiízení v kanceláfiích spotfiebují nesmírné mnoïství energie, protoïe jsou ãasto v nepfietrïitém provozu, aniï by se stále pouïívala. Co oznaãování zahrnuje? Tento v robek splàuje poïadavky projektu TCO 99, kter má na starosti mezinárodní oznaãování osobních poãítaãû z hlediska Ïivotního prostfiedí. Tento oznaãovací projekt byl vytvofien spoleãnou snahou spoleãností TCO ( védská konfederace profesionálních zamûstnancû), Svenska Naturskyddsforeningen ( védská spoleãnost pro ochranu pfiírody) a Statens Energimyndighet ( védská národní energetická administrativa). Tyto poïadavky zahrnují irokou kálu otázek: ekologii, ergonomiku, pouïitelnost, emisi elektrick ch a magnetick ch polí, spotfiebu elektrické energie a elektrickou a poïární bezpeãnost. âesky-24

26 Tyto ekologické poïadavky stanovují mimo jiné omezení na pfiítomnost a pouïívání tûïk ch kovû, brómovan ch a chlórovan ch prostfiedkû sniïujících hofilavost, freonû (CFC) a chlorovan ch rozpou tûdel. V robek musí b t pfiipraven pro recyklaci a v robce je zavázán mít ekologick program, kter musí b t dodrïován ve v ech zemích, ve kter ch spoleãnost bude podnikat. Energetické poïadavky zahrnují poïadavek, aby poãítaã nebo monitor po urãité dobû neãinnosti sníïil spotfiebu energie v jednom nebo více krocích na niï í úroveà. âas pro opûtovnou aktivaci poãítaãe by mûl b t pro uïivatele pfiimûfien. âesky Oznaãené v robky musí splàovat pfiísné ekologické poïadavky napfiíklad v oblastech omezení tvorby elektrick ch a magnetick ch polí, fyzické a zrakové ergonomie a dobré pouïitelnosti. Ekologické poïadavky Prostfiedky sniïující hofilavost Prostfiedky sniïující hofilavost se vyskytují v deskách s ti tûn mi obvody, kabelech, skfiíních a krytech. Zpomalují ífiení ohnû. AÏ 30% obalu poãítaãové skfiínû se mûïe skládat z látek retardujících oheà. Vût ina prostfiedkû sniïujících hofilavost obsahuje brom nebo chlor a souvisejí s dal í skupinou toxinû ovlivàujících Ïivotní prostfiedí, PCB. U nichï existuje podezfiení, Ïe z dûvodu bio-akumulaãních* procesû zpûsobují váïné po kození zdraví, vãetnû reproduktivních funkcí ptákû Ïivících se rybami a savcû. Prostfiedky sniïující hofilavost byly objeveny v lidské krvi a v zkumníci mají obavy, Ïe mûïe dojít k poruchám pfii v voji plodu. Pfiíslu ná podmínka TCO 99 vyïaduje, Ïe umûlohmotné souãásti váïící více neï 25 gramû nesmí obsahovat prostfiedky sniïující hofilavost s organicky vázan m bromem nebo chlórem. Prostfiedky sniïující hofilavost jsou povoleny u desek ti tûn ch spojû, protoïe u nich nejsou dostupné Ïádné náhrady. Olovo** Olovo se nachází v obrazovkách, stínítcích zobrazovacích jednotek, pájce a kondenzátorech. Olovo po kozuje nervov systém a ve vy ích dávkách zpûsobuje otravu olovem. PoÏadavek TCO 99 pouïití olova dovoluje, protoïe zatím nebyla vyvinuta Ïádná vhodná náhrada. Kadmium** Kadmium je pfiítomné v dobíjecích bateriích a ve vrstvách, které vytváfiejí barvu u obrazovek nûkter ch poãítaãû. Kadmium po kozuje nervov systém a ve velk ch dávkách je toxické. âesky-25

27 Pfiíslu n poïadavek TCO 99 uvádí, Ïe baterie, vrstvy obrazovek vytváfiející barvu ani elektrické a elektronické souãástky nesmí obsahovat kadmium. RtuÈ** RtuÈ je nûkdy obsaïena v bateriích, relé a spínaãích. RtuÈ po kozuje nervov systém a ve vysok ch dávkách je toxická. PoÏadavek TCO 99 uvádí, Ïe baterie nesmí obsahovat Ïádnou rtuè. Také poïaduje, aby rtuè nebyla obsaïena v Ïádn ch elektrick ch nebo elektronick ch souãástkách souvisejících se zobrazovací jednotkou. CFC (freony) Freony (CFC) se nûkdy pouïívají pfii um vání ti tûn ch desek se spoji. Freony rozkládají ozón a tím naru ují ozónovou vrstvu ve stratosféfie a zpûsobují tak zv ené pfiíjímání ultrafialového záfiení napfi. S následn m zv en m rizikem rakoviny kûïe (maligního melanomu). Pfiíslu n poïadavek TCO 99 uvádí, Ïe pfii v robû a montáïi ani pfii balení v robku se nesmí pouïívat CFC ani HCFC. * Pojem bio-akumulaãní je definován jako látka, která se hromadí v Ïiv ch organismech. ** Olovo, kadmium a rtuè jsou tûïké kovy, které jsou bio-akumulaãní. Materiály obsahující úplné informace o kritériích spojen ch s ochranou Ïivotního prostfiedí lze objednat na adrese: TCO Development Unit SE Stockholm SWEDEN Faxové ãíslo: (Internet): development@tco.se Aktuální informace o produktech schválen ch a oznaãen ch TCO 99 lze také získat na adrese: âesky-26
