Předpis pro tvorbu a zpracování technologických pomůcek ke grafikonu vlakové dopravy

Transkript

1 Správa železniční dopravní cesty, státní organizace, Dlážděná 1003/7, Praha 1 SŽDC D6 Předpis pro tvorbu a zpracování technologických pomůcek ke grafikonu vlakové dopravy Schváleno generálním ředitelem SŽDC dne: č.j.: S 23658/2013-OZŘP Účinnost od 1. července 2013 Počet listů: 7 Počet příloh: 4 Počet listů příloh: 5 Úroveň přístupu C

2 Gestorský útvar: Správa železniční dopravní cesty, státní organizace Odbor základního řízení provozu Dlážděná 1003/ Praha 1 Ukládací znak: Skartační znak a lhůta: A - 10 Náklad: pouze elektronická verze Rok vydání:

3 OBSAH OBSAH... 3 ZÁZNAM O ZMĚNÁCH *)... 4 ROZSAH ZNALOSTÍ... 5 SEZNAM POUŽITÝCH ZNAČEK A ZKRATEK... 6 ČÁST PRVNÍ... 7 ÚVODNÍ USTANOVENÍ... 7 ČÁST DRUHÁ... 7 ROZSAH ZPRACOVÁVANÝCH TECHNOLOGICKÝCH POMŮCEK A JEJICH ULOŽENÍ... 7 ČÁST TŘETÍ... 9 SESTAVA TECHNOLOGICKÝCH POMŮCEK KE GVD... 9 A. PLÁN OBSAZENÍ DOPRAVNÍCH KOLEJÍ... 9 B. GRAFIKON PROVOZNÍCH PROCESŮ STANICE... 9 C. POKYNY PRO VÝKON DOPRAVNÍ SLUŽBY D. ROZVRH PRAVIDELNÝCH OBSLUH VLEČEK ČÁST ČTVRTÁ TECHNICKÁ ZPRÁVA KE GVD ČÁST PÁTÁ ZRUŠOVACÍ USTANOVENÍ A ÚČINNOST Příloha 1 Seznam používaných značek při sestavě GPPS Příloha 2 Vzor opatření ředitele OŘ k zabezpečení přechodu na nový GVD Příloha 3 Pokyny pro vypracování technické zprávy Příloha 4 Vzor technické zprávy

4 ZÁZNAM O ZMĚNÁCH *) číslo č.j. Změna Předpis účinnost od opravil dne podpis *) Držitel tohoto výtisku je odpovědný za včasné a správné provedení schválených změn a provedení záznamu na této stránce. 4

5 ROZSAH ZNALOSTÍ Organizační složka GŘ, OZŘP a OOŘP Funkce - profese Zaměstnanci pověřeni kontrolní činností Zaměstnanci, kteří využívají a hodnotí TZ Znalost informativní úplná Ředitel OŘ, přednosta PO informativní OŘ Zaměstnanci pověřeni kontrolní činností Zaměstnanci PO využívající technologické pomůcky Zaměstnanci pověření zpracováním technologických pomůcek informativní informativní úplná 5

6 SEZNAM POUŽITÝCH ZNAČEK A ZKRATEK DGVD... Desky GVD GPPS... Grafikon provozních procesů stanice GŘ... Generální ředitelství GVD... Grafikon vlakové dopravy HV... Hnací vozidlo JŘ... Jízdní řád OOŘP... Odbor operativního řízení provozu OŘ... Oblastní ředitelství OZŘP... Odbor základního řízení provozu PO... Provozní obvod PODK... Plán obsazení dopravních kolejí PVDS... Pokyny pro výkon dopravní služby SŽDC... Správa železniční dopravní cesty, státní organizace TZ... Technická zpráva Vz... Vůz ZDD... Základní dopravní dokumentace ŽST... Železniční stanice 6

7 ČÁST PRVNÍ ÚVODNÍ USTANOVENÍ 1. Předpis pro tvorbu a zpracování technologických pomůcek ke grafikonu vlakové dopravy (dále jen GVD ) definuje rozsah technologických pomůcek, které jsou zpracovávány k novému GVD a stanoví způsob jejich vypracování. Tento předpis dále stanovuje postup sestavení Technické zprávy ke GVD. 2. Dodržování ustanovení tohoto předpisu, včetně všech k němu vydaných souvisejících dokumentů, je závazné pro každého zaměstnance Správy železniční dopravní cesty (dále jen SŽDC ), který zpracovává nebo se podílí na tvorbě technologických pomůcek a sestavě Technické zprávy (dále jen TZ ). 3. Na doplňky. ČÁST DRUHÁ ROZSAH ZPRACOVÁVANÝCH TECHNOLOGICKÝCH POMŮCEK A JEJICH ULOŽENÍ 4. Technologické pomůcky se zpracovávají pro potřeby provozovatele dráhy. Rozsah zpracovávaných technologických pomůcek pro jednotlivé železniční stanice (dále jen ŽST ) určí ředitel oblastního ředitelství (dále jen OŘ ). 5. Mezi technologické pomůcky GVD patří: a) Plán obsazení dopravních kolejí (dále jen PODK ); b) Grafikon provozních procesů stanice (dále jen GPPS ); c) Pokyny pro výkon dopravní služby (dále jen PVDS ); d) Rozvrh sjednaných pravidelných obsluh vleček. 6. Schválený a podepsaný originál technologické pomůcky ke GVD je vždy uložen u zpracovatele dokumentu spolu s podklady, na základě kterých byla technologická pomůcka ke GVD zpracována. Další výtisky se umístí, jako pomůcka pro výkon dopravní služby, na dotčená pracoviště. Přednosta provozního obvodu (dále jen PO ) rozhodne, na jakých konkrétních pracovištích budou technologické pomůcky umístěny. Přednosta PO dále rozhodne o případném přidělení technologických pomůcek do osobního užívání. 7

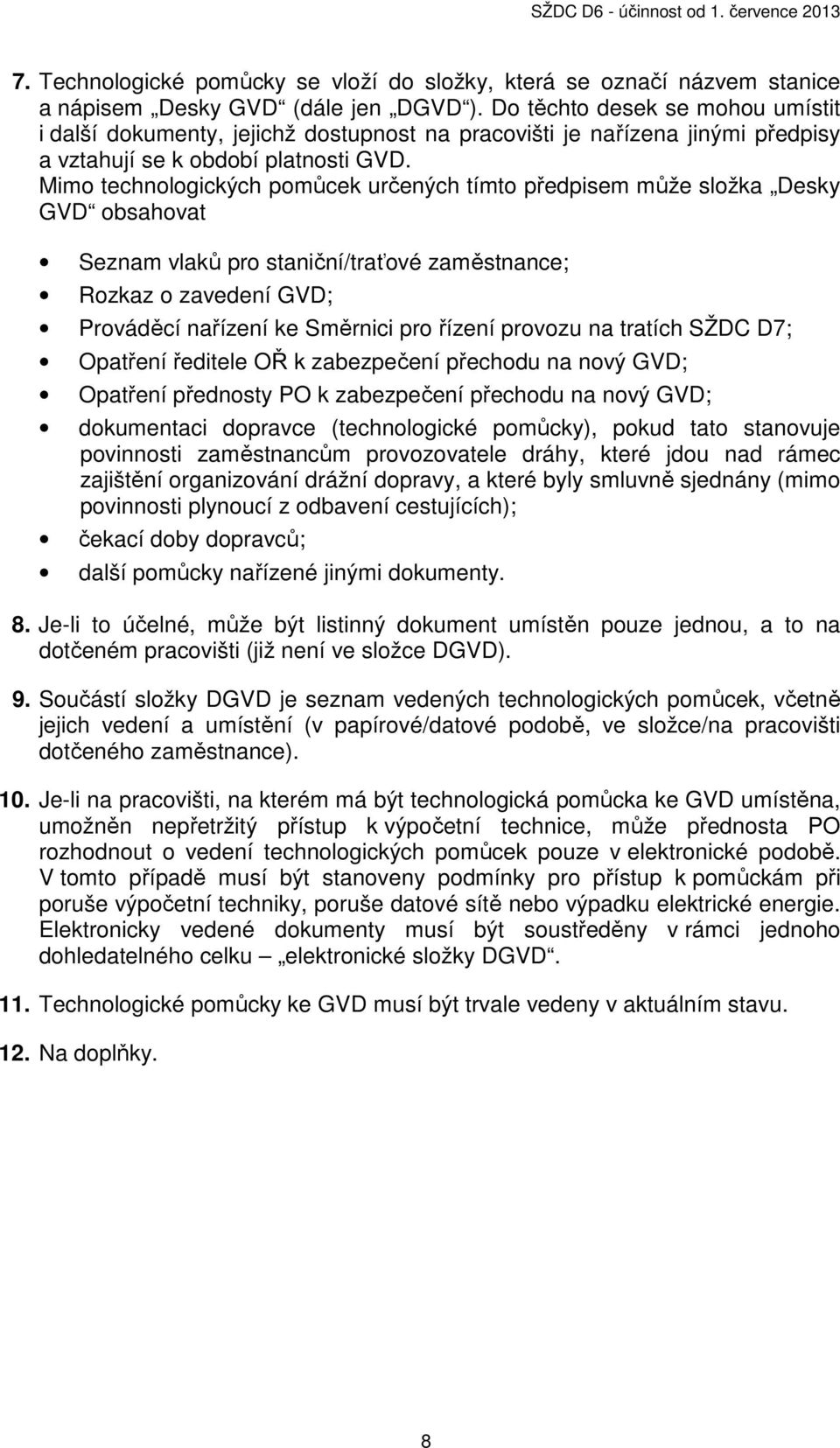

8 7. Technologické pomůcky se vloží do složky, která se označí názvem stanice a nápisem Desky GVD (dále jen DGVD ). Do těchto desek se mohou umístit i další dokumenty, jejichž dostupnost na pracovišti je nařízena jinými předpisy a vztahují se k období platnosti GVD. Mimo technologických pomůcek určených tímto předpisem může složka Desky GVD obsahovat Seznam vlaků pro staniční/traťové zaměstnance; Rozkaz o zavedení GVD; Prováděcí nařízení ke Směrnici pro řízení provozu na tratích SŽDC D7; Opatření ředitele OŘ k zabezpečení přechodu na nový GVD; Opatření přednosty PO k zabezpečení přechodu na nový GVD; dokumentaci dopravce (technologické pomůcky), pokud tato stanovuje povinnosti zaměstnancům provozovatele dráhy, které jdou nad rámec zajištění organizování drážní dopravy, a které byly smluvně sjednány (mimo povinnosti plynoucí z odbavení cestujících); čekací doby dopravců; další pomůcky nařízené jinými dokumenty. 8. Je-li to účelné, může být listinný dokument umístěn pouze jednou, a to na dotčeném pracovišti (již není ve složce DGVD). 9. Součástí složky DGVD je seznam vedených technologických pomůcek, včetně jejich vedení a umístění (v papírové/datové podobě, ve složce/na pracovišti dotčeného zaměstnance). 10. Je-li na pracovišti, na kterém má být technologická pomůcka ke GVD umístěna, umožněn nepřetržitý přístup k výpočetní technice, může přednosta PO rozhodnout o vedení technologických pomůcek pouze v elektronické podobě. V tomto případě musí být stanoveny podmínky pro přístup k pomůckám při poruše výpočetní techniky, poruše datové sítě nebo výpadku elektrické energie. Elektronicky vedené dokumenty musí být soustředěny v rámci jednoho dohledatelného celku elektronické složky DGVD. 11. Technologické pomůcky ke GVD musí být trvale vedeny v aktuálním stavu. 12. Na doplňky. 8

9 ČÁST TŘETÍ SESTAVA TECHNOLOGICKÝCH POMŮCEK KE GVD A. PLÁN OBSAZENÍ DOPRAVNÍCH KOLEJÍ 13. Plán obsazení dopravních kolejí představuje grafické znázornění obsazení dopravních kolejí všemi pravidelnými vlaky, včetně přestavných jízd. Dále je v plánu obsazení uvedena i doba pravidelného obsazení jen kolejovými vozidly. 14. PODK se tvoří do pravoúhlé sítě vytvořené z vodorovných a svislých čar (svislé čáry značí čas, vodorovné čáry označují jednotlivé dopravní koleje). Obsazení (uvolnění) koleje je vždy doplněno časovou kótou. 15. Mimo časovou síť PODK jsou uvedeny následující údaje: v záhlaví listu logo SŽDC, název ŽST, příslušnost k PO a OŘ; počátek platnosti (je-li nutno časovou síť uvést na více stránek, uvedou se tyto údaje pouze na prvním listu); na levém okraji - označení jednotlivých dopravních kolejí; na spodním okraji - jméno zpracovatele a schvalovatele (je-li nutno časovou síť uvést na více stránek, uvedou se tyto údaje pouze na prvním listu). 16. Plán obsazení dopravních kolejí není třeba samostatně zpracovávat pro dopravní koleje (kolejové skupiny), které jsou uvedeny v GPPS. 17. Plán obsazení dopravních kolejí schvaluje přednosta PO. 18. Na doplňky. B. GRAFIKON PROVOZNÍCH PROCESŮ STANICE 19. GPPS je pomůckou pro plánování výkonu dopravní služby, sledování využití provozních kapacit a jejich přidělení jednotlivým dopravcům v seřaďovacím obvodu. GPPS může být zpracován i pro obvody bez spádoviště, případně obvody osobních nádraží, které se vyznačují složitým posunem. V těchto případech se skladba pomůcky upraví dle daného obvodu. 20. GPPS se skládá ze tří částí: z plánu obsazení kolejí v členění dle jednotlivých kolejových skupin (vjezdová, odjezdová); z plánu obsazení svážného pahrbku (výtažné koleje); z plánu činnosti posunovacích lokomotiv. 9

10 21. GPPS obsahuje: příjezdy vlaků podle GVD; obsazení kolejí tranzitními vlaky; obsazení vjezdových kolejí; obsazení svážného pahrbku (výtažné koleje); rámcovou dobu obsazení směrového kolejiště, pokud je odlišná od obsazení svážného pahrbku; obsazení odjezdových kolejí; odjezdy vlaků podle GVD; rámcovou činnost posunovacích lokomotiv, s rozlišením kolejových obvodů/skupin výkonu činnosti, nikoliv však činností samotných. Popis výkonu může být doplněn textovou poznámkou o použitém HV (závislé/nezávislé trakce), dopravci a výrazně rozdílné aktivaci v průběhu týdne. Je-li to účelné, může být plán činnosti posunovacích lokomotiv vyhotoven ve formě tabulky. 22. Uvedené údaje se zakreslují do pravoúhlé sítě vytvořené z vodorovných a svislých čar (svislé čáry značí čas, vodorovné čáry označují kolejové skupiny a jednotlivé koleje). 23. Mimo časovou síť jsou uvedeny následující údaje: a) v záhlaví listu GPPS - logo SŽDC, název ŽST, příslušnost k PO a OŘ; počátek platnosti; b) na levém okraji GPPS - popis a označení kolejových skupin, posunovacích lokomotiv; c) na spodním okraji GPPS - jméno zpracovatele a schvalovatele. 24. Značky používané v GPPS jsou uvedeny v příloze č Grafikon provozních procesů stanice schvaluje přednosta PO. 26. Na doplňky. C. POKYNY PRO VÝKON DOPRAVNÍ SLUŽBY 27. Souhrnná pomůcka se zpracovává v rozsahu potřebném pro výkon dopravní služby v dané ŽST/obvodu. Obsahuje základní souhrn technologických úkonů v osobní, příp. v nákladní dopravě. 28. Pokyny pro výkon dopravní služby schvaluje přednosta PO. 29. Na doplňky. 10

11 D. ROZVRH PRAVIDELNÝCH OBSLUH VLEČEK 30. Rozvrh pravidelných obsluh vleček se zpracovává ve formě tabulky, a to pouze pro vlečky, jejichž provozovatel předloží rozvrh pravidelných obsluh (obsahuje název vlečky, název dopravce, den v týdnu a čas pravidelné obsluhy). 31. Je-li to účelné, nemusí být tato pomůcka vydávána jako samostatný dokument, ale může být zahrnuta do jiné technologické pomůcky (např. PVDS). 32. Na doplňky. ČÁST ČTVRTÁ TECHNICKÁ ZPRÁVA KE GVD 33. Technická zpráva (dále jen TZ ) je souhrnný a přehledný dokument o základních technických a technologických údajích seřaďovacího nádraží (obvodu). Slouží k porovnání možností s nároky připravovaného GVD a prokazuje využití jeho výkonnosti. 34. Cílem sestavení TZ je stanovení: a) seřaďovací výkonnosti spádoviště; b) zálohy seřaďovací výkonnosti; c) stupně obsazení spádoviště. 35. TZ se zpracovává pro ŽST při dodržení zásady, že se jedná o seřaďovací stanice se svážným pahrbkem nebo stanice s výtažnou kolejí, jejichž výkon v počtu rozposunovaných nákladních vozů činí více než 300 vz / 24 hod. V případě nižšího počtu rozposunovaných nákladních vozů se TZ vypracuje na základě rozhodnutí ředitele OŘ. TZ se zpracovává samostatně pro každý uzavřený seřaďovací obvod (nádraží). 36. Technickou zprávu ověřuje přednosta PO. Po ověření předloží zpracovatel TZ řediteli OŘ ke schválení. Po schválení předá zpracovatel TZ na: a) Generální ředitelství SŽDC; Odbor základního řízení provozu (v datové podobě); b) místně příslušný PO. Schválený a podepsaný originál TZ je uložen u zpracovatele dokumentu. 11

12 37. Návrh TZ musí být zpracován ještě před uvedením nového GVD v platnost. Titulní list se doplní po ukončení kalendářního roku aktuálními údaji tak, aby TZ mohla být k schválena na OŘ. TZ má platnost do zavedení následujícího GVD. 38. Seřaďovací výkonnost spádoviště (v TZ označeno jako seřaďovací výkonnost I.) se uvažuje jako výkonnost, kterou je provozovatel spádoviště schopen realizovat bez ohledu na dopravci požadovaný časový rozsah využívání spádoviště, tj. při nepřetržitém provozu spádoviště. Takto stanovená seřaďovací výkonnost je nabízena v Prohlášení o dráze. Pokud je možno, v závislosti na požadavcích dopravců, přistoupit k pravidelnému omezení provozu spádoviště, stanoví se seřaďovací výkonnost i pro takto omezený časový rozsah (v TZ označeno jako seřaďovací výkonnost II.). 39. Podklady pro zpracování TZ musí vycházet především z GVD, platných normativů, norem, GPPS, platných předpisů a nařízení. 40. TZ obsahuje čtyři části: 1. Titulní list 2. Vstupní údaje 3. Technická zařízení 4. Doplňující údaje 41. Při zpracování TZ se výsledky zaokrouhlují na jedno desetinné místo, pokud dále v textu není uvedeno jinak. 42. Při uvedení odkazu na svážný pahrbek platí totéž i pro výtažnou kolej, pokud je obvod ŽST vybaven výtažnou kolejí místo svážného pahrbku. 43. Pokyny pro vypracování TZ jsou uvedeny v příloze č. 3. Vzor TZ je uveden v příloze č. 4 (příloha č. 4 je vydána pouze elektronicky). 44. Na doplňky. 12

13 ČÁST PÁTÁ ZRUŠOVACÍ USTANOVENÍ A ÚČINNOST 45. Dnem účinnosti tohoto předpisu se zrušuje směrnice SŽDC (ČD) 2/D5 Směrnice pro tvorbu a zpracování technologických pomůcek ke GVD, č.j.: 37768/11-O11, vydaná s účinností od , včetně všech vydaných změn a Opatření ředitele odboru základního řízení provozu k přípravě nového grafikonu vlakové dopravy, č.j.: 28562/11-O11, vydané s účinností od Tento předpis nabývá účinnosti dne 1. července
