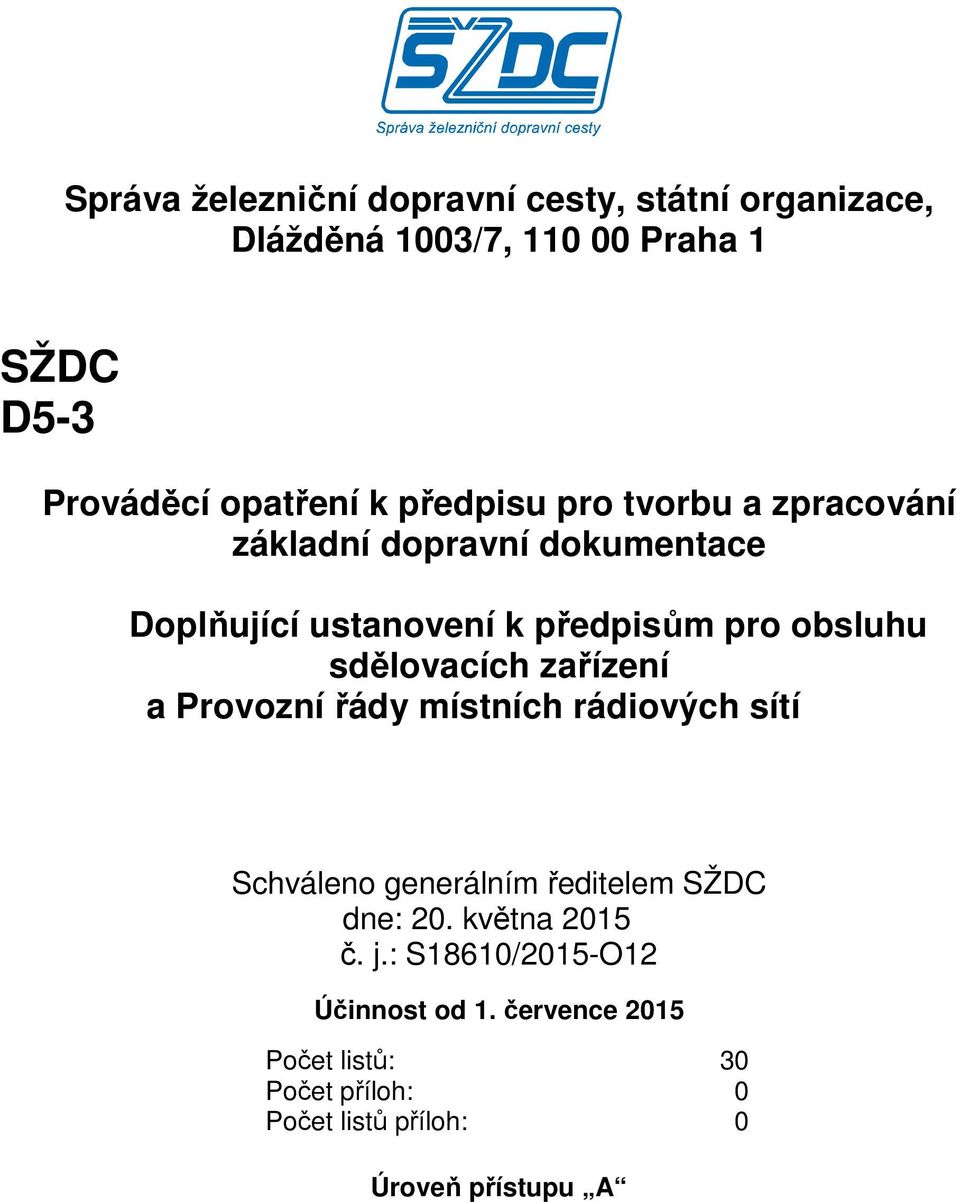

1 Správa železniční dopravní cesty, státní organizace, Dlážděná 1003/7, Praha 1 SŽDC D5-3 Prováděcí opatření k předpisu pro tvorbu a zpracování základní dopravní dokumentace Doplňující ustanovení k předpisům pro obsluhu sdělovacích zařízení a Provozní řády místních rádiových sítí Schváleno generálním ředitelem SŽDC dne: 20. května 2015 č. j.: S18610/2015-O12 Účinnost od 1. července 2015 Počet listů: 30 Počet příloh: 0 Počet listů příloh: 0 Úroveň přístupu A

2 SŽDC D5-3 - účinnost od 1. července 2015 Gestorský útvar: Správa železniční dopravní cesty, státní organizace Odbor základního řízení provozu Dlážděná 1003/ Praha 1 Nové Město Ukládací znak: Skartační znak a lhůta: A - 10 Náklad: Vydáno pouze v elektronické podobě Rok vydání:

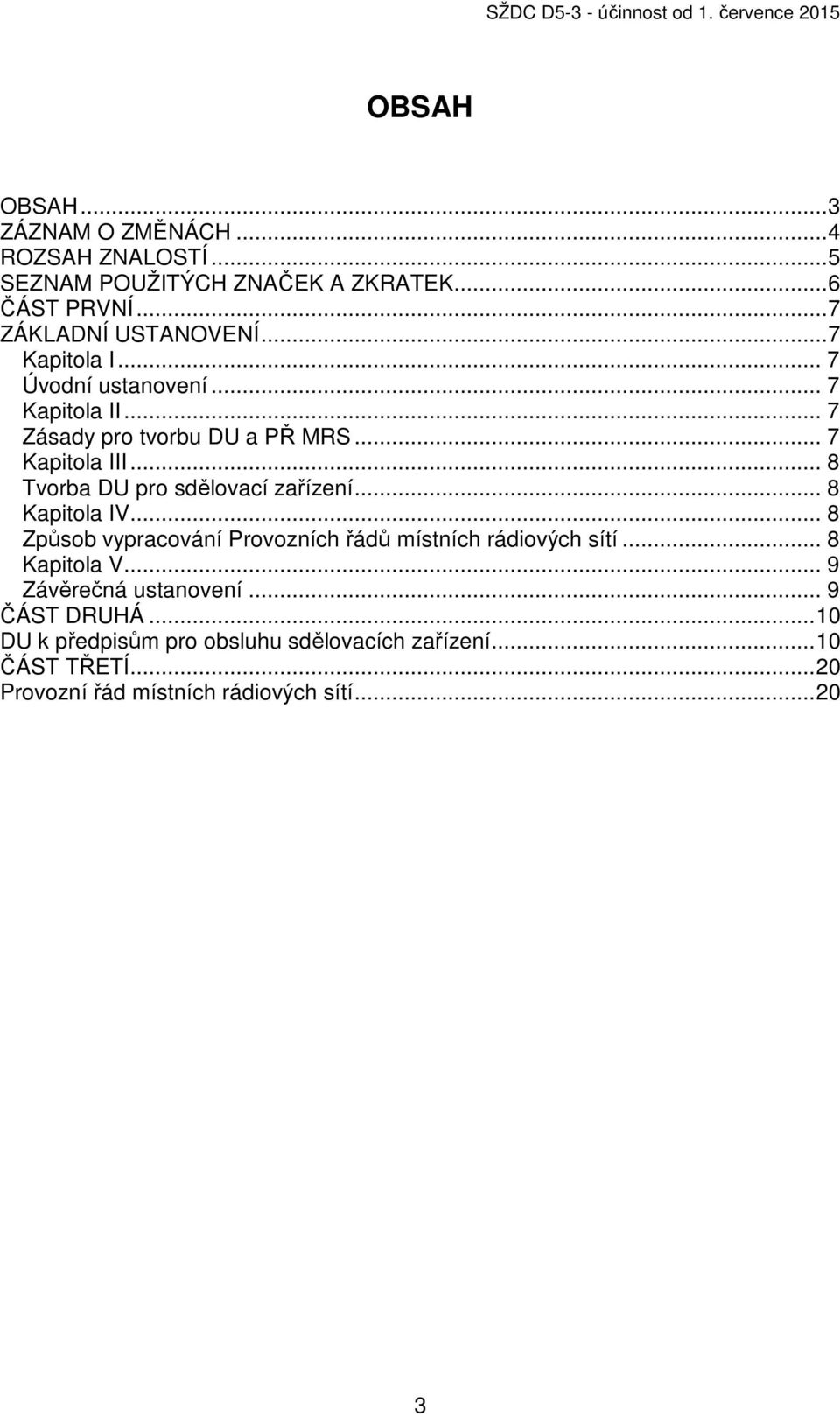

3 SŽDC D5-3 - účinnost od 1. července 2015 OBSAH OBSAH... 3 ZÁZNAM O ZMĚNÁCH... 4 ROZSAH ZNALOSTÍ... 5 SEZNAM POUŽITÝCH ZNAČEK A ZKRATEK... 6 ČÁST PRVNÍ... 7 ZÁKLADNÍ USTANOVENÍ... 7 Kapitola I... 7 Úvodní ustanovení... 7 Kapitola II... 7 Zásady pro tvorbu DU a PŘ MRS... 7 Kapitola III... 8 Tvorba DU pro sdělovací zařízení... 8 Kapitola IV... 8 Způsob vypracování Provozních řádů místních rádiových sítí... 8 Kapitola V... 9 Závěrečná ustanovení... 9 ČÁST DRUHÁ DU k předpisům pro obsluhu sdělovacích zařízení ČÁST TŘETÍ Provozní řád místních rádiových sítí

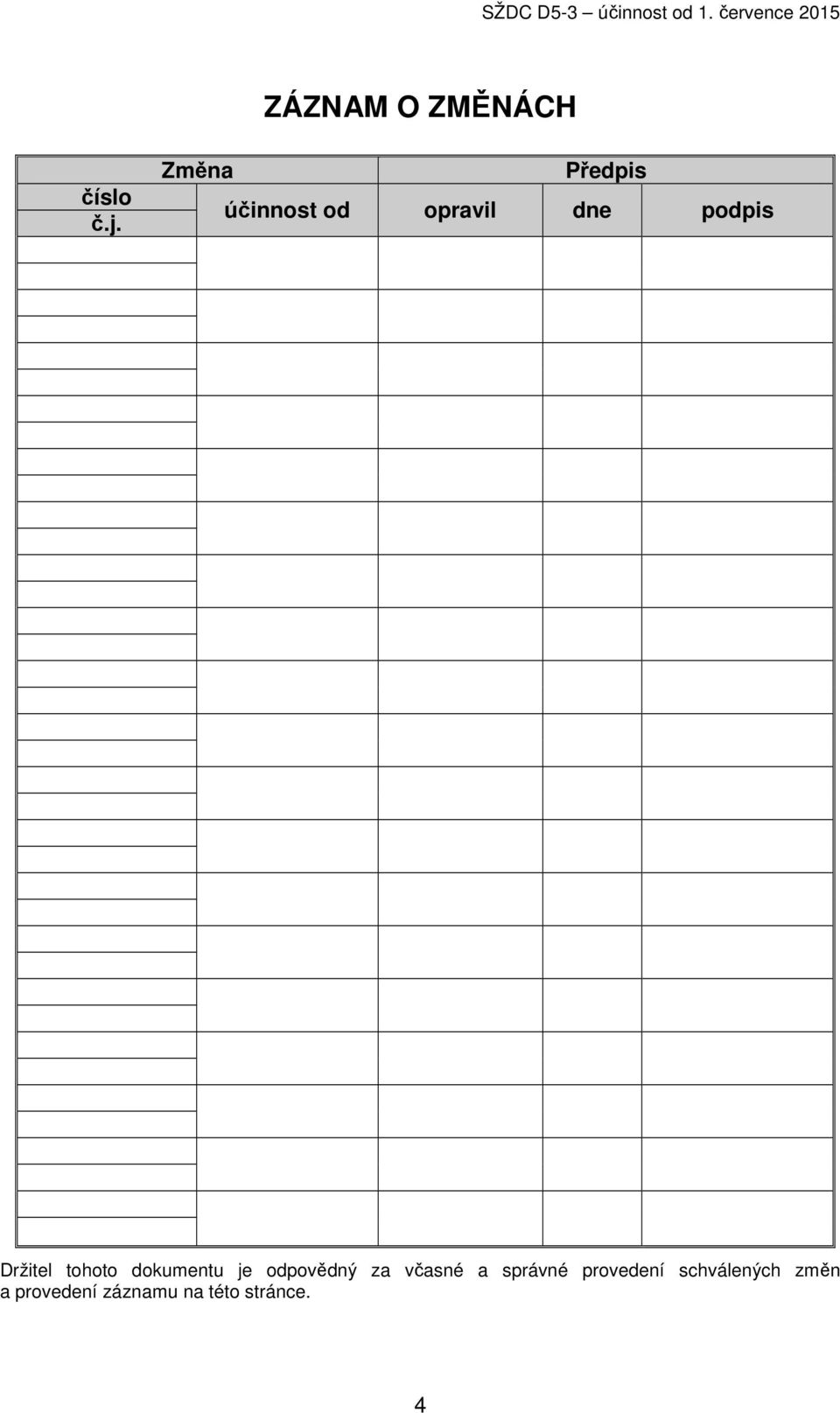

4 ZÁZNAM O ZMĚNÁCH číslo č.j. Změna Předpis účinnost od opravil dne podpis Držitel tohoto dokumentu je odpovědný za včasné a správné provedení schválených změn a provedení záznamu na této stránce. 4

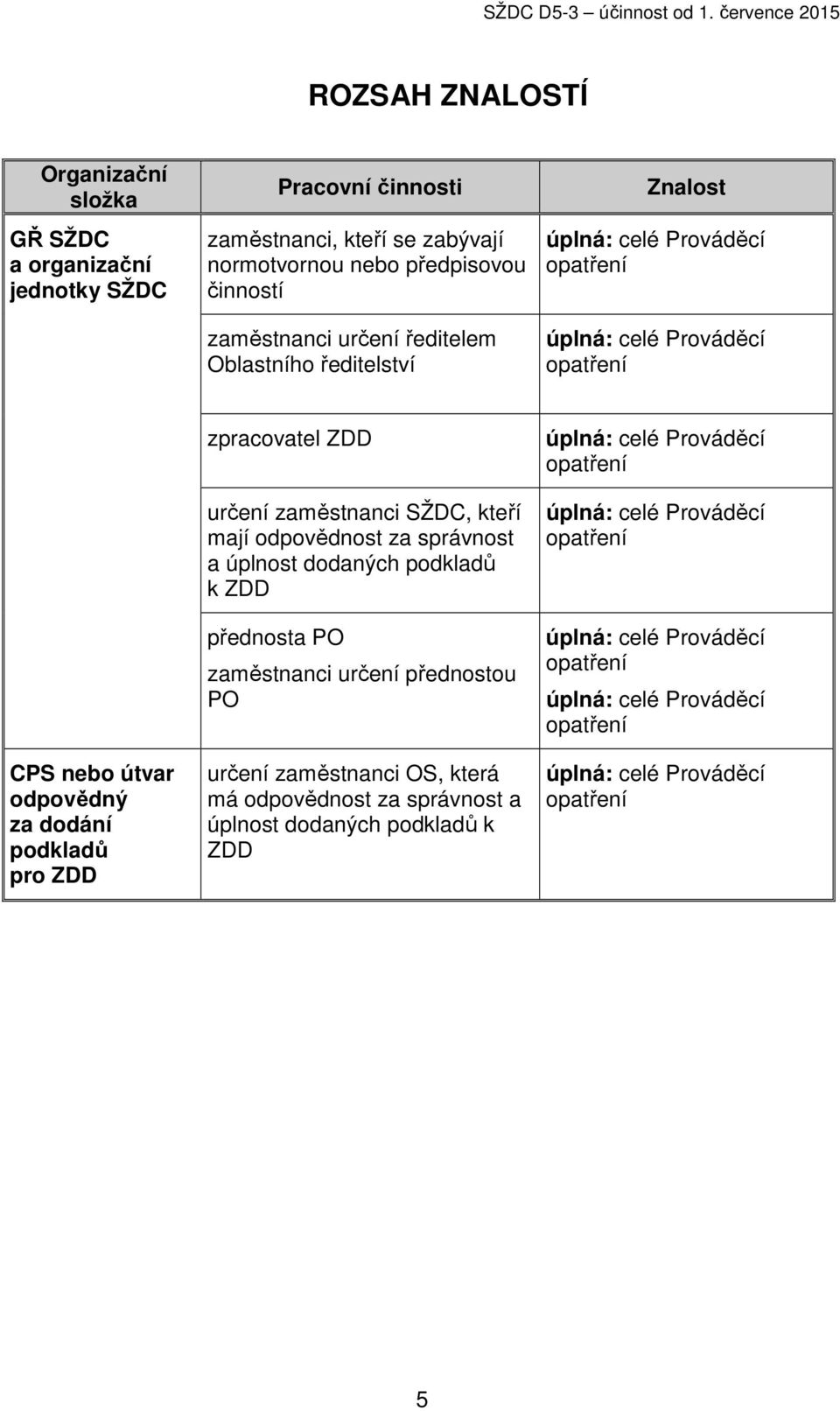

5 ROZSAH ZNALOSTÍ Organizační složka GŘ SŽDC a organizační jednotky SŽDC Pracovní činnosti zaměstnanci, kteří se zabývají normotvornou nebo předpisovou činností zaměstnanci určení ředitelem Oblastního ředitelství Znalost úplná: celé Prováděcí opatření úplná: celé Prováděcí opatření CPS nebo útvar odpovědný za dodání podkladů pro ZDD zpracovatel ZDD určení zaměstnanci SŽDC, kteří mají odpovědnost za správnost a úplnost dodaných podkladů k ZDD přednosta PO zaměstnanci určení přednostou PO určení zaměstnanci OS, která má odpovědnost za správnost a úplnost dodaných podkladů k ZDD úplná: celé Prováděcí opatření úplná: celé Prováděcí opatření úplná: celé Prováděcí opatření úplná: celé Prováděcí opatření úplná: celé Prováděcí opatření 5

6 SEZNAM POUŽITÝCH ZNAČEK A ZKRATEK CPS Cizí právní subjekty - fyzické osoby, podnikající fyzické osoby nebo právnické osoby, které nejsou se SŽDC v pracovněprávním vztahu podle ustanovení právního předpisu (například Zákoník práce) DAP Dokumenty a předpisy, tj. dokumenty vnitropodnikové legislativy SŽDC, které navazují na platnou legislativu ČR a EU, definované v předpisu SŽDC N1 (prozatímní) DU Doplňující ustanovení k obslužným předpisům (sdělovacím nebo zabezpečovacím) DU Doplňující ustanovení pro obsluhu sdělovacích zařízení GŘ HW JOP KOR OPR ÚŘP OŘ Generální ředitelství hardware Jednotné obslužné pracoviště Regionální kontrolní operatér Odbor provozu úseku náměstka ředitele OŘ pro řízení provozu Oblastní ředitelství OS Organizační složka kromě OŘ SŽDC OSPD Organizační složka SŽDC odpovídající za provozuschopnost dráhy, popř. SŽDC pověřená organizace, zabývající se údržbou zařízení železniční dopravní cesty *1 OSŘP Organizační složka SŽDC odpovídající za řízení provozu *2 PO PR PŘ MRS SMV SO ŽTM SRD SRV STE SW SŽDC TRS TOS TÚDC VOS VR ZDD ZR Provozní obvod Přenosná radiostanice Provozní řád místních rádiových sítí Síť manipulačních vlaků Servisní organizace udržující železniční telekomunikační majetek Síť radiodispečerská v pásmu 450 MHz Síť radiodispečerská vlaková v pásmu 150 MHz Síť technologická software Správa železniční dopravní cesty, státní organizace Traťový rádiový systém Technická operativní síť Technická ústředna dopravní cesty Všeobecná operativní síť Vozidlová radiostanice Základní dopravní dokumentace Základnová radiostanice ŽST Železniční stanice * 1 V době schválení předpisu je to úsek provozu infrastruktury OŘ * 2 V době schválení předpisu je to úsek řízení provozu OŘ 6

7 ČÁST PRVNÍ ZÁKLADNÍ USTANOVENÍ Kapitola I Úvodní ustanovení 1. Pro dosažení jednotných organizačních standardů vydává Správa železniční dopravní cesty vnitřní předpis SŽDC D5-3 Prováděcí opatření k předpisu pro tvorbu a zpracování základní dopravní dokumentace (dále jen Prováděcí opatření), kterým stanovuje vzory pro zpracování, schvalování a provádění úprav dokumentů Doplňující ustanovení k obslužným předpisům (dále jen DU) a Provozní řády místních rádiových sítí (dále jen PŘ MRS). Rovněž stanovuje určení odpovědnosti za zpracování potřebných podkladů k tvorbě uvedených dokumentů. 2. Dodržování ustanovení tohoto Prováděcího opatření, včetně všech k němu vydaných souvisejících dokumentů, je závazné pro každého zaměstnance SŽDC, který zpracovává, podílí se nebo se má podílet na tvorbě uvedených dokumentů. 3. Dodržování ustanovení tohoto Prováděcího opatření, včetně všech k němu vydaných souvisejících dokumentů, je závazné pro cizí právní subjekty (dále jen CPS ), které se případně podílejí na tvorbě uvedených dokumentů nebo mají dodávat podklady potřebné pro tvorbu těchto dokumentů. Pokud není CPS tato závaznost stanovena právním předpisem nebo normou, musí být k dodržování ustanovení této směrnice zavázány smluvně. 4. Má-li být v některých DAP proveden odkaz na uvedené dokumenty, je povinností gestora příslušného DAP, aby tuto skutečnost projednal s gestorem prováděcího opatření SŽDC D5-3 ještě před schválením DAP. Toto platí i pro změny a novelizaci DAP Na doplňky. Kapitola II Zásady pro tvorbu DU a PŘ MRS 12. Zásady pro tvorbu, zpracování, schvalování platnosti ZDD a její úpravy, které se vztahují k tvorbě DU a PŘ MRS, jsou uvedeny v předpisu pro tvorbu a zpracování základní dopravní dokumentace SŽDC D Změny stávajících DU a PŘ MRS budou prováděny (podle nových podmínek stanovených prováděcím opatřením D5-3) v případě potřeby jejich oprav, úprav nebo novelizace. 14. Podpisové vzory DU a PŘ MRS jsou uvedeny v části druhé a třetí Prováděcího opatření SŽDC D Na doplňky. 7

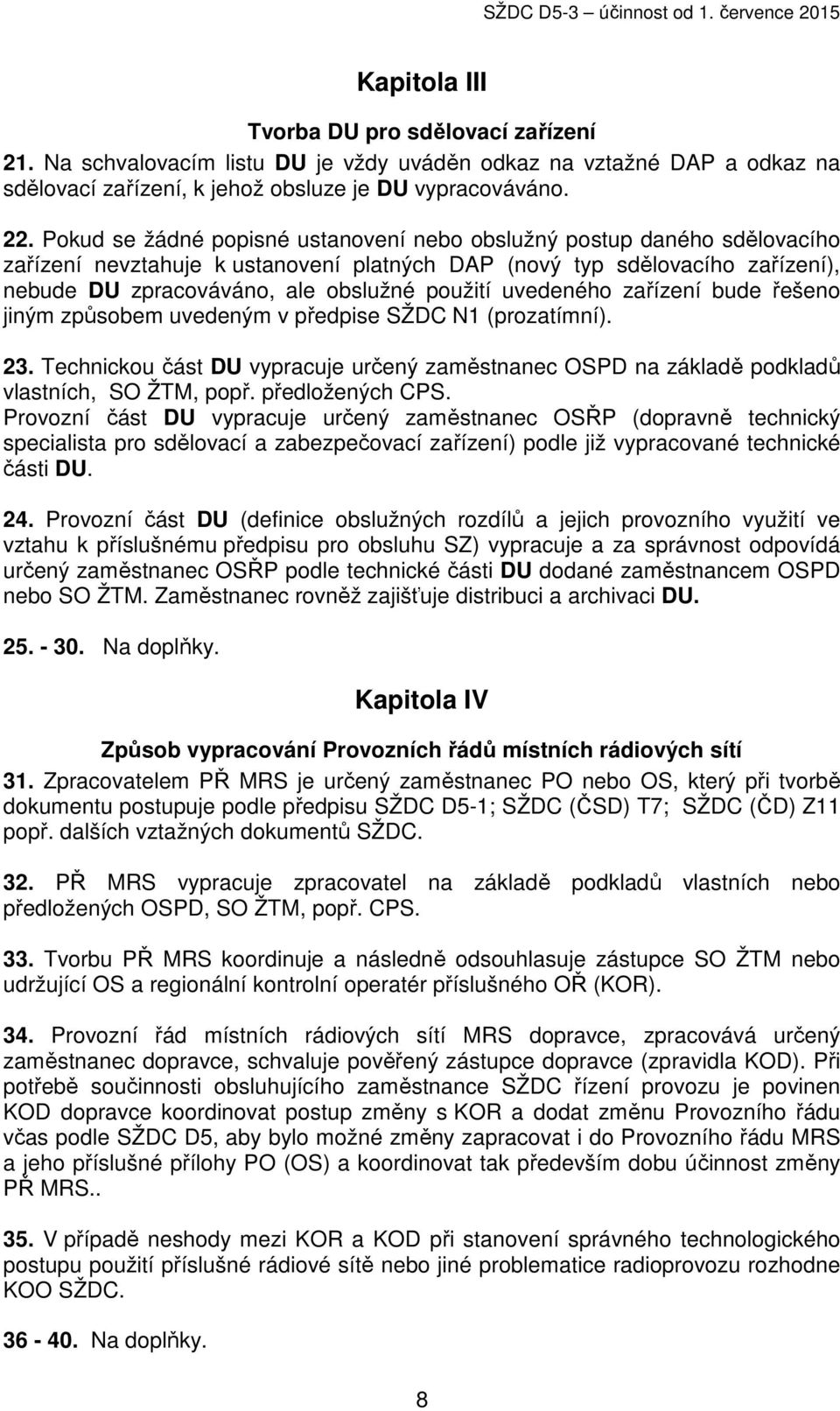

8 Kapitola III Tvorba DU pro sdělovací zařízení 21. Na schvalovacím listu DU je vždy uváděn odkaz na vztažné DAP a odkaz na sdělovací zařízení, k jehož obsluze je DU vypracováváno. 22. Pokud se žádné popisné ustanovení nebo obslužný postup daného sdělovacího zařízení nevztahuje k ustanovení platných DAP (nový typ sdělovacího zařízení), nebude DU zpracováváno, ale obslužné použití uvedeného zařízení bude řešeno jiným způsobem uvedeným v předpise SŽDC N1 (prozatímní). 23. Technickou část DU vypracuje určený zaměstnanec OSPD na základě podkladů vlastních, SO ŽTM, popř. předložených CPS. Provozní část DU vypracuje určený zaměstnanec OSŘP (dopravně technický specialista pro sdělovací a zabezpečovací zařízení) podle již vypracované technické části DU. 24. Provozní část DU (definice obslužných rozdílů a jejich provozního využití ve vztahu k příslušnému předpisu pro obsluhu SZ) vypracuje a za správnost odpovídá určený zaměstnanec OSŘP podle technické části DU dodané zaměstnancem OSPD nebo SO ŽTM. Zaměstnanec rovněž zajišťuje distribuci a archivaci DU Na doplňky. Kapitola IV Způsob vypracování Provozních řádů místních rádiových sítí 31. Zpracovatelem PŘ MRS je určený zaměstnanec PO nebo OS, který při tvorbě dokumentu postupuje podle předpisu SŽDC D5-1; SŽDC (ČSD) T7; SŽDC (ČD) Z11 popř. dalších vztažných dokumentů SŽDC. 32. PŘ MRS vypracuje zpracovatel na základě podkladů vlastních nebo předložených OSPD, SO ŽTM, popř. CPS. 33. Tvorbu PŘ MRS koordinuje a následně odsouhlasuje zástupce SO ŽTM nebo udržující OS a regionální kontrolní operatér příslušného OŘ (KOR). 34. Provozní řád místních rádiových sítí MRS dopravce, zpracovává určený zaměstnanec dopravce, schvaluje pověřený zástupce dopravce (zpravidla KOD). Při potřebě součinnosti obsluhujícího zaměstnance SŽDC řízení provozu je povinen KOD dopravce koordinovat postup změny s KOR a dodat změnu Provozního řádu včas podle SŽDC D5, aby bylo možné změny zapracovat i do Provozního řádu MRS a jeho příslušné přílohy PO (OS) a koordinovat tak především dobu účinnost změny PŘ MRS V případě neshody mezi KOR a KOD při stanovení správného technologického postupu použití příslušné rádiové sítě nebo jiné problematice radioprovozu rozhodne KOO SŽDC Na doplňky. 8

9 Kapitola V Závěrečná ustanovení 41. Změny nebo doplňky tohoto prováděcího opatření povoluje generální ředitel SŽDC. 42. K vydávání výjimek z tohoto prováděcího opatření je zmocněn jeho gestorský útvar. Z ustanovení, která vyplývají z obecně závazných právních předpisů, není možno výjimky udělovat. 43. Pro povolování výjimek z tohoto prováděcího opatření a zpracování žádostí o výjimky platí v plném rozsahu vztažná ustanovení předpisu SŽDC N1 (prozatímní). 44. Oprávněným k podávání výkladu k ustanovením tohoto prováděcího opatření je jeho gestorský útvar Na doplňky. 9

10 ČÁST DRUHÁ DU k předpisům pro obsluhu sdělovacích zařízení Vzor pro zpracování DU 10

11 Správa železniční dopravní cesty, státní organizace Dlážděná 1003/ PRAHA 1 Oblastní ředitelství xxxxxxxxx číslo jednací XXXXX/YYYY-OŘ ZZZ vydání č. účinnost od změna č. účinnost změny od celkový počet stran dd.mm.rrrr Doplňující ustanovení - k předpisu SŽDC... Předpis pro obsluhu. sdělovacích zařízení... (název ŽST nebo definice traťového úseku) jméno funkce datum podpis zpracoval ověřil schválil část technická *) část provozní *) určený zaměstnanec OSPD nebo SO ŽTM Určený zaměstnanec útvaru OP ÚNRP Vedoucí OP ÚNŘP Ředitel OŘ *) Technickou a provozní část DU vypracuje příslušný zaměstnanec OSŘP na základě podkladů vlastních nebo předložených OSPD, SO ŽTM popř. CPS. 11

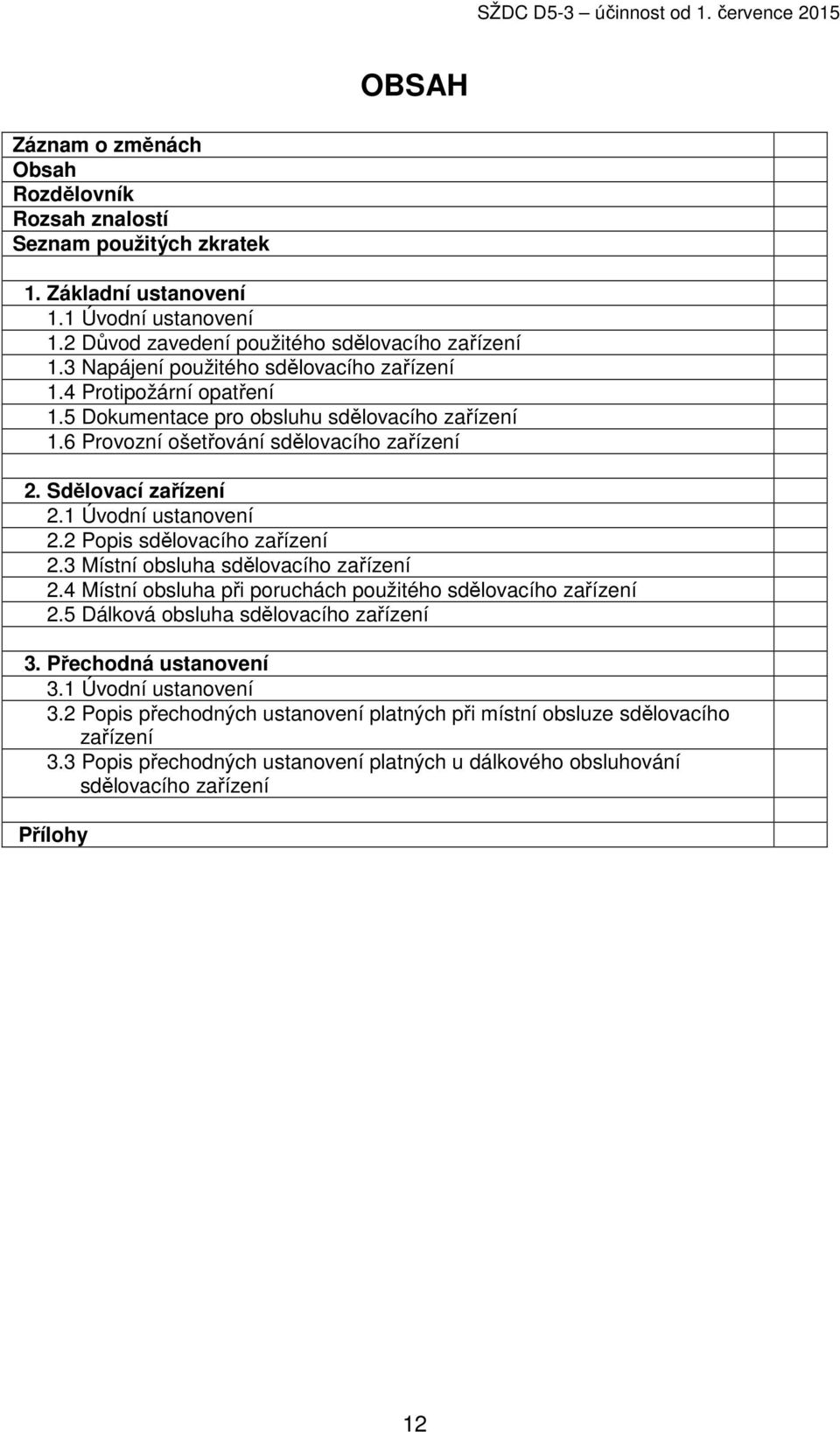

12 OBSAH Záznam o změnách Obsah Rozdělovník Rozsah znalostí Seznam použitých zkratek 1. Základní ustanovení 1.1 Úvodní ustanovení 1.2 Důvod zavedení použitého sdělovacího zařízení 1.3 Napájení použitého sdělovacího zařízení 1.4 Protipožární opatření 1.5 Dokumentace pro obsluhu sdělovacího zařízení 1.6 Provozní ošetřování sdělovacího zařízení 2. Sdělovací zařízení 2.1 Úvodní ustanovení 2.2 Popis sdělovacího zařízení 2.3 Místní obsluha sdělovacího zařízení 2.4 Místní obsluha při poruchách použitého sdělovacího zařízení 2.5 Dálková obsluha sdělovacího zařízení 3. Přechodná ustanovení 3.1 Úvodní ustanovení 3.2 Popis přechodných ustanovení platných při místní obsluze sdělovacího zařízení 3.3 Popis přechodných ustanovení platných u dálkového obsluhování sdělovacího zařízení Přílohy 12

13 Záznam o změnách (Držitel tohoto dokumentu je odpovědný za včasné a správné provedení schválených změn a provedení záznamu na této stránce) Pořadové číslo změny: Změna Doplňující ustanovení č.j.: Účinnost od: Opravil: Dne Podpis 13

14 ROZSAH ZNALOSTÍ Pracovní zařazení - zaměstnanci, kterým je stanovena činnost podle předpisu SŽDC (ČD) - zaměstnanci, kterým je stanovena činnost podle předpisu SŽDC (ČD) Znalost Úplná: - viz předpis SŽDC.. Informativní: - viz předpis SŽDC.. Pro příslušné pracovní zařazení zaměstnanců PO (OS) stanoví rozsah znalostí DU přednosta PO (OS). Ostatním zaměstnancům určí rozsah znalostí ZDD vedoucí jejich OS. 14

15 SEZNAM POUŽITÝCH ZNAČEK A ZKRATEK (Uveďte jen značky (zkratky) k popisovanému rádiovému zařízení, které jsou uvedené v tomto dokumentu) Název značky (zkratky): Významová definice značky (zkratky): Poznámka: 15

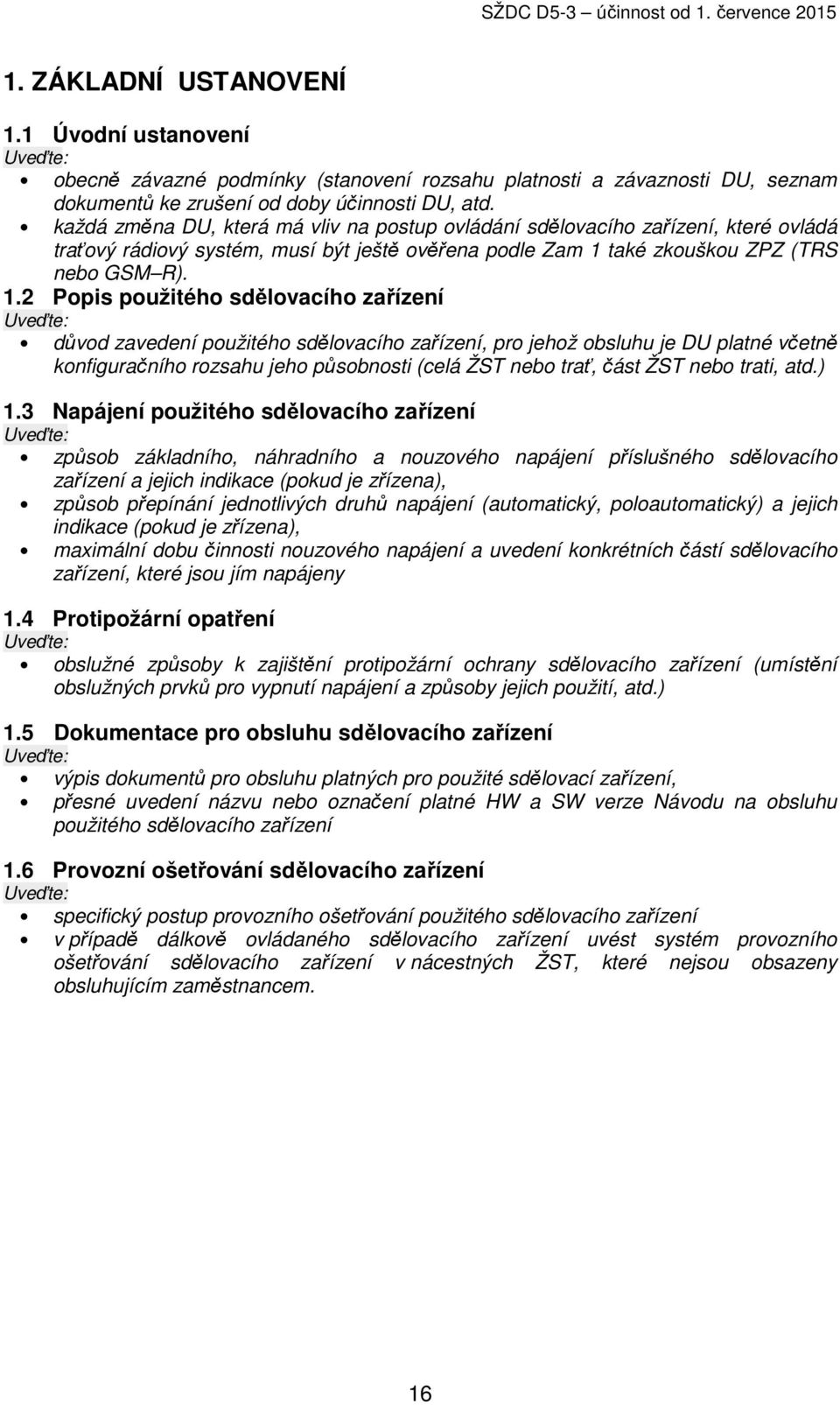

16 1. ZÁKLADNÍ USTANOVENÍ 1.1 Úvodní ustanovení obecně závazné podmínky (stanovení rozsahu platnosti a závaznosti DU, seznam dokumentů ke zrušení od doby účinnosti DU, atd. každá změna DU, která má vliv na postup ovládání sdělovacího zařízení, které ovládá traťový rádiový systém, musí být ještě ověřena podle Zam 1 také zkouškou ZPZ (TRS nebo GSM R). 1.2 Popis použitého sdělovacího zařízení důvod zavedení použitého sdělovacího zařízení, pro jehož obsluhu je DU platné včetně konfiguračního rozsahu jeho působnosti (celá ŽST nebo trať, část ŽST nebo trati, atd.) 1.3 Napájení použitého sdělovacího zařízení způsob základního, náhradního a nouzového napájení příslušného sdělovacího zařízení a jejich indikace (pokud je zřízena), způsob přepínání jednotlivých druhů napájení (automatický, poloautomatický) a jejich indikace (pokud je zřízena), maximální dobu činnosti nouzového napájení a uvedení konkrétních částí sdělovacího zařízení, které jsou jím napájeny 1.4 Protipožární opatření obslužné způsoby k zajištění protipožární ochrany sdělovacího zařízení (umístění obslužných prvků pro vypnutí napájení a způsoby jejich použití, atd.) 1.5 Dokumentace pro obsluhu sdělovacího zařízení výpis dokumentů pro obsluhu platných pro použité sdělovací zařízení, přesné uvedení názvu nebo označení platné HW a SW verze Návodu na obsluhu použitého sdělovacího zařízení 1.6 Provozní ošetřování sdělovacího zařízení specifický postup provozního ošetřování použitého sdělovacího zařízení v případě dálkově ovládaného sdělovacího zařízení uvést systém provozního ošetřování sdělovacího zařízení v nácestných ŽST, které nejsou obsazeny obsluhujícím zaměstnancem. 16

17 2. SDĚLOVACÍ ZAŘÍZENÍ 2.1 Úvodní ustanovení popis důvodu vypracování DU a případných konkrétních podmínek použití místního popř. dálkového ovládání sdělovacího zařízení, pro jehož obsluhu je DU platné pro celý obvod jeho působnosti 2.2 Popis sdělovacího zařízení popis částí použitého místního popř. dálkového ovládání sdělovacího zařízení, pro jehož obsluhu je DU platné, popis dalších případných vztažných prvků použitého sdělovacího zařízení, pro jehož obsluhu je DU platné, popis adresných specifik vyplývajících z funkcionalit příslušného sdělovacího zařízení v dané lokalitě 2.3 Místní obsluha sdělovacího zařízení popis všech obslužných postupů, které nejsou uvedeny v příslušných obslužných předpisech nebo jsou od nich odlišné, v případě, kdy jsou v platné a aktualizované verzi Návodu k obsluze s uvedením HW a SW použitého sdělovacího zařízení uvedeny typově shodné obslužné postupy příslušné běžně použitému druhu sdělovacího zařízení, není nutno provádět v tomto bodě plné výpisy obslužných úkonů, ale je možno uvést pouze přesné odkazy na konkrétní body v Návodu k obsluze, 2.4 Místní obsluha při poruchách sdělovacího zařízení popis všech obslužných postupů při vzniku poruchy nebo závady na použitém sdělovacím zařízení, které nejsou uvedeny v příslušných obslužných předpisech nebo jsou od nich odlišné, v případě, kdy jsou v platné a aktualizované verzi Návodu k obsluze s uvedením HW a SW použitého sdělovacího zařízení uvedeny typově shodné obslužné postupy příslušné běžně použitému druhu sdělovacího zařízení, není nutno provádět v tomto bodě plné výpisy obslužných úkonů, ale je možno uvést pouze přesné odkazy na konkrétní body v Návodu k obsluze u každé typové skupiny poruchy nebo závady uvést stručný a adresný odkaz na případné zavedení potřebného dopravního opatření vztažného ke konkrétní provozní situaci, 2.5 Dálková obsluha sdělovacího zařízení popis vnějších částí konkrétního sdělovacího zařízení, pro jehož obsluhu je DU platné, popis vnitřních částí konkrétního sdělovacího zařízení, pro jehož obsluhu je DU platné, popis dalších případných vztažných prvků sdělovacího zařízení, pro jehož obsluhu je DU platné, popis adresných specifik vyplývajících z funkcionalit příslušného sdělovacího zařízení v konkrétní lokalitě. popis všech obslužných postupů, které nejsou uvedeny v příslušných obslužných předpisech pro sdělovací zařízení nebo jsou od nich odlišné. v případě, kdy jsou v platné a aktualizované verzi Návodu k obsluze s uvedením HW a SW konkrétního sdělovacího zařízení uvedeny typově shodné obslužné postupy příslušné běžně použitému druhu sdělovacího zařízení, není nutno provádět v tomto 17

18 bodě plné výpisy obslužných úkonů, ale je možno uvést pouze přesné odkazy na konkrétní body v Návodu k obsluze. popis všech obslužných postupů při vzniku poruchy nebo závady na konkrétním sdělovacím zařízení, které nejsou uvedeny v příslušných obslužných předpisech nebo jsou od nich odlišné. v případě, kdy jsou v platné a aktualizované verzi Návodu k obsluze s uvedením HW a SW konkrétního sdělovacího zařízení uvedeny typově shodné obslužné postupy příslušné běžně použitému druhu sdělovacího zařízení, není nutno provádět v tomto bodě plné výpisy obslužných úkonů, ale je možno uvést pouze přesné odkazy na konkrétní body v Návodu k obsluze. u každé typové skupiny poruchy nebo závady uvést stručný a adresný odkaz na případné zavedení potřebného dopravního opatření vztažného ke konkrétní provozní situaci 18

19 3. PŘECHODNÁ USTANOVENÍ 3.1 Úvodní ustanovení zdůvodnění zavedení přechodných ustanovení, uvést dobu platnosti jednotlivých konkrétních přechodných ustanovení 3.2 Popis přechodných ustanovení platných při místní obsluze sdělovacího zařízení popis opatření týkajících se obsluhy nebo technologických postupů používaných po dobu platnosti konkrétních přechodných ustanovení 3.3 Popis přechodných ustanovení platných u dálkového obsluhování sdělovacího zařízení Popis opatření týkajících se obsluhy nebo technologických postupů používaných po dobu platnosti konkrétních přechodných ustanovení. Přílohy: seznam platných a aktualizovaných HW a SW verzí Návodu k obsluze, příslušných k použitému sdělovacímu zařízení přílohy vztažné k problematice obsluhy sdělovacího zařízení uváděného v příslušné části DU, která doplňuje popisné nebo obslužné dokumenty nebo postupy (obslužné ikony JOP, atd.), 19

20 ČÁST TŘETÍ Provozní řád místních rádiových sítí Vzor pro zpracování PŘ MRS 20

21 Správa železniční dopravní cesty, státní organizace Dlážděná 1003/ PRAHA 1 Oblastní ředitelství xxxxxxxxx číslo jednací vydání č. účinnost od změna č. účinnost změny od celkový počet stran dd.mm.rrrr Provozní řád místních rádiových sítí... (název PO nebo OS) jméno funkce datum podpis zpracoval část technická *) ověřil část provozní určený zaměstnanec OSPD nebo SO ŽTM určený zaměstnanec PO, (OS) KOR schválil Ředitel OŘ *) Technickou část PŘ vypracuje příslušný zaměstnanec OSPD nebo SO ŽTM na základě podkladů vlastních nebo předložených CPS 21

22 OBSAH Obsah Záznam o změnách Rozsah znalostí Seznam použitých zkratek 1. Všeobecné organizační zásady: 1.1 Úvodní ustanovení 2. Rádiové sítě používané v PO (OS) 2.1 Specifikace rádiových sítí využívaných v PO (OS) 3. Zaměstnanci řídící a obslužně využívající rádiový provoz v PO (OS) 3.1 Regionální kontrolní operatér OŘ 3.2 Hlavní (odpovědný) operatér PO (OS) 3.3 Provozní operatér 4. Údržba rádiového zařízení 4.1 Specifikace servisní organizace ZR 4.2 Specifikace servisní organizace PR 4.3 Specifikace servisní organizace VR 5. Poruchy rádiového zařízení 5.1 Specifikace zásad ve vztahu ohlašování a odstraňování poruch ZR 5.2 Specifikace zásad ve vztahu ohlašování a odstraňování poruch PR 5.3 Specifikace zásad ve vztahu ohlašování a odstraňování poruch VR 6. Všeobecné zásady použití rádiových sítí 6.1 Všeobecné zásady použití rádiových sítí platné pro PO (OS) 6.2 Napájení základnových rádiových stanic a zařízení, které je ovládají 6.3 Protipožární opatření 6.4 Provozní ošetřování 6.5 Seznam volacích značek provozních operatérů PO (OS) 7. Návody k obsluze rádiových zařízení 7.1 Návody k obsluze rádiových zařízení používaných v PO (OS) 8. Uložení dokumentace 8.1 Specifikace uložení dokumentace ve vztahu k rádiovému provozu 9. Místní opatření z hlediska technologie práce 9.1 Místní opatření z hlediska technologie práce pro rádiovou síť v ŽST 9.2 Místní opatření z hlediska technologie práce pro rádiovou síť v ŽST 9.3 Místní opatření z hlediska technologie práce pro rádiovou síť v ŽST Přílohy: Poznámky k textu: str. 22

23 Záznam o změnách (Držitel tohoto výtisku je odpovědný za včasné a správné provedení schválených změn a provedení záznamu na této stránce) Poř. č. změny: Účinnost od: Opravil: Dne Podpis Č. j. 23

24 ROZSAH ZNALOSTÍ Pracovní zařazení Rozsah Znalost Organizační jednotky SŽDC Zaměstnanci s pracovní náplní provozování dráhy a drážní dopravy, zajišťování provozuschopnosti železniční dopravní cesty a organizování a řízení drážního provozu na železniční dopravní cestě v uvedené lokalitě CPS nebo útvar odpovědný za dodání podkladů pro ZDD nebo ROV Dopravci, kteří používají železniční dopravní cestu provozovanou SŽDC v uvedené lokalitě Celý dokument Úplná *) Informativní *) Celý dokument Úplná *) Část 1-8 Část 9 Informativní Úplná *) Pro příslušné pracovní zařazení zaměstnanců PO (OS) stanoví rozsah znalostí PŘ MRS přednosta PO (OS) Ostatním zaměstnancům určí rozsah znalostí PŘ MRS nebo vedoucí jejich OS. 24

25 SEZNAM POUŽITÝCH ZNAČEK A ZKRATEK (Uveďte jen značky (zkratky) k popisovanému rádiovému zařízení, které jsou uvedené v tomto dokumentu) Název značky (zkratky): Významová definice značky (zkratky): Poznámka: 25

26 1. VŠEOBECNÉ ORGANIZAČNÍ ZÁSADY 1.1 Úvodní ustanovení obecně závazné podmínky (stanovení rozsahu platnosti a závaznosti PŘ MRS, seznam dokumentů ke zrušení od doby platnosti PŘ MRS, atd.) viz vyplněný vzor PŘ MRS. K dispozici u příslušného KOR * 5 ) 2. RÁDIOVÉ SÍTĚ POUŽÍVANÉ V PO (OS). 2.1 Specifikace rádiových sítí využívaných v PO (OS) Rozsah využití rádiových sítí v jednotlivých ŽST obvodu působnosti PO (OS); kromě rádiové sítě GSM R (pokud je) uvádějte i analogové rádiové sítě TRS (SRD a SRV) pracující v ostrůvkovém režimu (využívá ji pouze výpravčí příslušné ŽST). Pořadové číslo: Rádiová síť: ***) Kmitočet (MHz): Označení kanálu Kmit. rozteč (khz) Obvod PO, OS, ŽST: aktivní rádiová síť - uveďte za označení sítě *), viz vyplněný vzor PŘ MRS u příslušného KOR * 5 ). pasivní rádiová síť - uveďte za označení sítě **), viz vyplněný vzor PŘ MRS u příslušného KOR * 5 ). ***) označení sítě podle připravované novelizace předpisu SŽDC T7 a SŽDC Z11 Provozní řády sítí SRD, SRV (TRS TESLA a digitálního systému GSM-R apod.) jsou uloženy v elektronické podobě na portálu SŽDC provoz.szdc.cz. 3. ZAMĚSTNANCI ŘÍDÍCÍ A OBSLUŽNĚ VYUŽÍVAJÍCÍ RÁDIOVÝ PROVOZ V PO (OS) Regionální kontrolní operatér (KOR) Jméno a příjmení: Telefonní číslo: Mobil: Hlavní (odpovědný) operatér PO (OS). Jméno a příjmení: Pracovní zařazení Telefonní číslo: Mobil: 26

27 3.3 Provozní operatér pracovní zařazení zaměstnanců obslužně využívající rádiový provoz v PO (OS) 4. ÚDRŽBA RÁDIOVÉHO ZAŘÍZENÍ 4.1 Specifikace servisní organizace ZR specifikaci organizace provádějící servis rádiového zařízení v obvodu působnosti OŘ včetně rozsahu její působnosti a způsobu spolupráce (využít Pokyn GŘ čj.: 26891/2012-OZŘP) 4.2 Specifikace servisní organizace PR specifikaci organizace provádějící servis rádiového zařízení v obvodu působnosti OŘ včetně rozsahu její působnosti a způsobu spolupráce (využít Pokyn GŘ čj.: 26891/2012-OZŘP, u PR v majetku OŘ dodá hlavní operatér příslušné OS. 4.3 Specifikace servisní organizace VR (pouze v majetku SŽDC a.s.) specifikaci organizace provádějící servis rádiového zařízení v obvodu působnosti OŘ včetně rozsahu její působnosti a způsobu spolupráce, u VR v majetku OŘ dodá hlavní operatér OS. 5. PORUCHY RÁDIOVÉHO ZAŘÍZENÍ 5.1 Specifikace zásad ve vztahu k ohlašování a odstraňování poruch ZR sjednané zásady pro ohlašování a odstraňování poruch základnových radiostanic, další případné činnosti vztažné k výše uvedené činnosti 5.2 Specifikace zásad ve vztahu k ohlašování a odstraňování poruch PR sjednané zásady pro ohlašování a odstraňování poruch přenosných radiostanic, další případné činnosti vztažné k výše uvedené činnosti 5.3 Specifikace zásad ve vztahu k ohlašování a odstraňování poruch VR (pouze v majetku SŽDC a.s.) sjednané zásady pro ohlašování a odstraňování poruch vozidlových radiostanic, další případné činnosti vztažné k výše uvedené činnosti 6. VŠEOBECNÉ ZÁSADY POUŽITÍ RÁDIOVÝCH SÍTÍ 6.1 Všeobecné zásady použití rádiových sítí platné pro PO (OS). všechny obecně nebo místně platné legislativní dokumenty a organizační dokumenty platné pro příslušný obvod PO (OS), viz vyplněný vzor PŘ MRS. K dispozici u příslušného KOR * 5 ); přidělený interval volacích značek podle Provolení pro PO (OS); 27

28 6.2 Napájení základnových rádiových stanic a zařízení, které je ovládají způsob základního nebo náhradního napájení příslušného rádiového zařízení, jejich indikace a její umístění (pokud je zřízena), způsob přepínání jednotlivých druhů napájení (automatický, poloautomatický), jejich indikace a její umístění (pokud je zřízena), maximální dobu činnosti náhradní napájení základnových rádiových stanic 6.3 Protipožární opatření obslužné způsoby k zajištění protipožární ochrany základnových rádiových stanic a zařízení, které je ovládají (umístění obslužných prvků pro vypnutí napájení a způsoby jejich použití, atd.) 6.4 Provozní ošetřování specifický postup provozního ošetřování použitých základnových rádiových stanic 6.5 Seznam volacích značek provozních operatérů PO (OS) Radiostanice: Účastník rádiové sítě: Volací značka Základnová Zaměstnanci SŽDC řízení provozu Zaměstnanci SŽDC provozuschopnost Zaměstnanci CPS přenosná vozidlová Zaměstnanci SŽDC řízení provozu Zaměstnanci SŽDC provozuschopnost Zaměstnanci CPS Zaměstnanci SŽDC provozuschopnost Zaměstnanci CPS Podle Povolení k provozu rád. sítí a vždy slovně doplněna pracovním zařazením (strojvedoucí, výpravčí, návěstní mistr,atd.) 28

29 7. NÁVODY K OBSLUZE RÁDIOVÝCH ZAŘÍZENÍ 7.1 Návody k obsluze rádiových zařízení používaných v PO (OS). V tabulce uveďte: seznam rádiových zařízení (u digitálních rádiových zařízení, které ovládají analogové základnové rádiové stanice např. IPTC, IPTOP, apod.) se zkouškou Zkouška praktické způsobilosti (ZPZ): - druh použitého zařízení: základnová, vozidlová, přenosná radiostanice - typ použitého zařízení: typové označení radiostanice např. Motorola GM 360, apod. - označení HW výrobcem a verze SW - profese používající uvedené zařízení: např. výpravčí, výhybkář, atd. každá změna v návodu k obsluze, která má vliv na postup ovládání rádiového zařízení, které ovládá traťový rádiový systém, musí být ověřena podle Zam 1 zkouškou ZPZ (TRS nebo GSM R). U ostatních stačí prokazatelné ověření znalostí hlavním operatérem PO (OS) podle příslušné Přílohy ZDD zpracované podle D5-1. Druh použitého zařízení: Typ použitého zařízení: HW a SW Profese používající uvedené zařízení: Pozn.: Návody k obsluze příslušného rádiového zařízení v tištěné nebo digitální verzi uvedeného v seznamu v předchozí tabulce jsou uloženy podle ustanovení Prováděcího opatření SŽDC D5-1 tj. v Příloze č.22 ZDD. 8. ULOŽENÍ DOKUMENTACE 8.1 Specifikace uložení dokumentace ve vztahu k rádiovému provozu Uveďte údaje v tabulce: Specifikace dokumentace Místo uložení: Odpovědnost za aktualizaci dokumentace: Povolení k provozu: Provozní řád PO (OS): Záznamníky poruch: Knihy předání a převzetí rádiového zařízení: 9. MÍSTNÍ OPATŘENÍ Z HLEDISKA TECHNOLOGIE PRÁCE 9.1 * 1 ) Místní opatření technologie práce pro rádiovou síť XXX (provozovatel * 2) ) v ŽST *3) Použití sítě: Použitý kmitočet: Rozdělení rádiových stanic, volací značky, kombinace selektivní volby: Řídící rádiová stanice: Uložení přenosných rádiových stanic a systém jejich předávky: Dobíjení a údržba napájecích zdrojů: Uložení záložních rádiových stanic: Technologická opatření: viz vyplněný vzor PŘ MRS. K dispozici u příslušného KOR * 5 )

30 Poznámky: *1) Další rádiové sítě uvádějte ve vzestupné řadě (9.2, 9.3., atd.), *2) provozovatelem sítě je myšleno právnický subjekt, který je jejím zřizovatelem a platí za použitý kmitočet správci rádiových sítí (SO ŽTM nebo ČTÚ), tzn. u sítí VOS, SMV, TOS (SŽDC), u sítí STE, jím bude zpravidla dopravce (uveďte název), kterému rádiová síť slouží při provádění posunu. U rádiových sítí STE, je zaměstnanec SŽDC, pokud má tuto síť k dispozici na základnové nebo přenosné radiostanici, zpravidla pasivním účastníkem, *3) pro rádiové sítě VOS, SMV a TOS lze údaje bodu 9.1 sdružit pro všechny ŽST v PO (OS), *4) v samostatném bodě 9. x, uveďte rovněž názvy a č. j. příslušných Provozních řádů traťových rádiových systémů TRS (sítí SRD a SRV) a GSM R, které se v PO nebo oblasti působnosti OS používají popř. upozornění na příslušné DU k nim platné a kde a v jaké podobě (tištěné nebo digitální) jsou k dispozici, * 5 ) do doby vydání nového předpisu SŽDC Z1. Přílohy: Seznam příloh vztažných k využití rádiových sítí v ŽST z hlediska dopravců a CPS Příloha č. X - Provozní řád dopravce Příloha č. X - Provozní řád CPS 30
