1 Pasivní měření ozonu na plochách ICP Forests / Forest Focus v ČR PĚT LET S OZIMETRY GRAKO Vít Šrámek, Radek Novotný

METOIKA GRAKO Gradko Ltd. (UK) www.gradko.

2 METOIKA GRAKO Gradko Ltd. (UK) Expoziční doba: 2-4 týdny Princip měření: NO2 NO3 Přesnost měření: ± 6,8% etekční limit: 3µg.m-3 (při 2-týdenní expozici)

3 METOIKA AIM Referenční metoda: absorbce UV záření NV ČR č. 350/2002 Sb. 55 odst. 1 zákona č. 86/2002 Sb. Hlavní síť stanic provozuje ČHMÚ 77 stanic AIM, 19 pozaďových VÚLHM provozuje tři stanice AIM pro měření ozonu

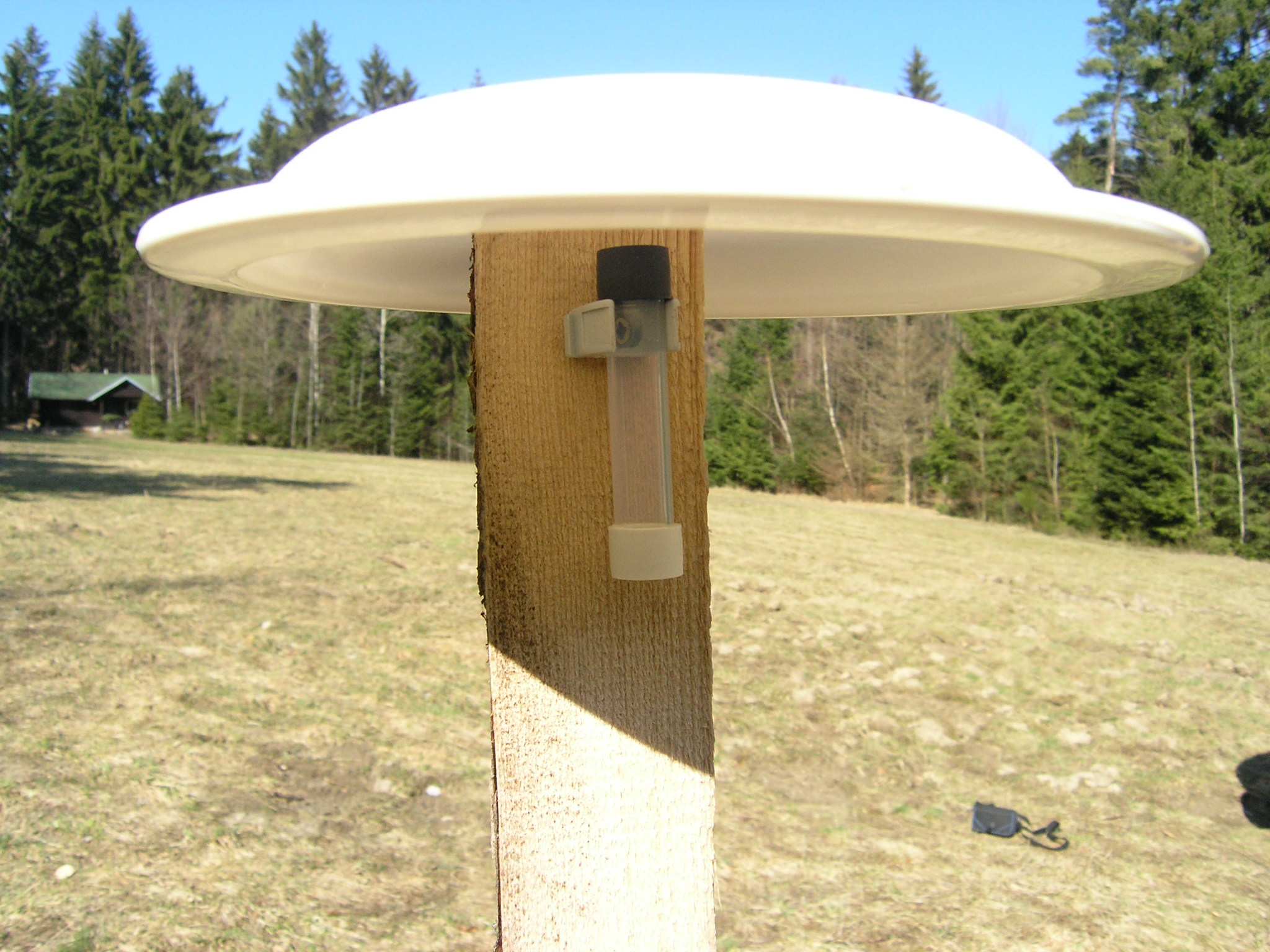

4 METOIKA MĚŘENÍ Období: Osm ploch intenzivního monitoringu Měsíční interval 4-týdenní interval Jeden filtr dvě opakování gradienty Celý rok březen-říjen Výška měření: cca 180cm

5 METOIKA PLOCHY Jizerka Lazy Mísečky Luisino údolí Švýcárna Želivka Všeteč Buchlovice - 350

6 METOIKA PLOCHY Locality Latitude Longitude Altitude Sampling years Lazy m a.sl Mísečky m a.s.l Luisino údolí m a.s.l Švýcárna m a.s.l Jizerka m a.s.l Všeteč m a.s.l Želivka m a.s.l Buchlovice m a.s.l

7 VÝSLEKY VA FILTRY III. XI. 2008, 113 měření Na α = 0,05 nevýznamné rozdíly y = 0,8735x + 13,074 R 2 = 0, Medián 25%-75% Min-Max sampler 2 [µg.m -3 ] sampler 1 [µg.m -3 ] F1 F2

8 VÝSLEKY VA FILTRY Výrobcem deklarovaná přesnost (±6,8%) zjištěna pouze u 53% souběžných měření relative number 50% 45% 40% 35% 30% 25% 20% 15% 10% 5% 0% difference in ozone concentration [µg.m-3]

9 VÝSLEKY VA FILTRY Výrobcem deklarovaná přesnost (±6,8%) zjištěna pouze u 53% souběžných měření rel number 50% 45% 40% 35% 30% 25% 20% 15% 10% 5% 0% 50% 45% 40% 35% 30% 25% 20% 15% 10% 5% 0% 5% 10% 15% % % % % relative number conc difference % (higher value difference =100%) in ozone concentration [µg.m-3]

10 VÝSLEKY VA FILTRY ŮVOY OLIŠNÝCH VÝSLEKŮ: Vadný dozimetr Chyba při výrobě, problém s absorpční mřížkou Koncentrace ozonu Vyšší koncentrace vyšší odchylky Manipulace s dozimetry (patronami) Špatné uzavření patron, pokračující oxidace Umístění filtrů na měřícím stanovišti (kůlu) Protilehlé strany kůlu

11 VÝSLEKY SROVNÁNÍ SE STANICEMI AIM PROČ? Jak se liší měření pasivními dozimetry a AIM Jak AIM charakterizuje oblast ve které měří JAK? Test shody rozptylů test shody průměrů Test dobré shody rozdělení Párový t-test (test významnosti průměrné diference naměřených dvojic hodnot)

12 VÝSLEKY SROVNÁNÍ SE STANICEMI AIM Passive sampling Altitude AIM Altitude distance Lazy 830 m a.sl. Lazy 845 m a.s.l. 0,3 km Mísečky 860 m a.s.l. Rýchory 1001 m a.s.l. 22 km Luisino údolí 1010 m a.s.l. Šerlich 1011 m a.s.l. 17 km Švýcárna 1300 m a.s.l. Švýcárna 1300 m a.s.l. 0 km Jizerka 930 m a.s.l. Souš 771 m a.s.l. 4 km Všeteč 615 m a.s.l. Č. Budějovice 383 m a.s.l. 28 km Želivka 440 m a.s.l. Košetice 535 m a.s.l. 7 km Buchlovice 350 m a.s.l. Štítná 600 m a.s.l. 50 km

13 VÝSLEKY SROVNÁNÍ SE STANICEMI AIM NS I I I 0,000 0, Buchlovice NS I I I 0,000 0, Želivka S I 0,000 0, Všeteč S 0,000 0, Jizerka S 0,085 0, Švýcárna S 0,000 0, Luisino úd. S I I I 0,000 0, Mísečky S 0,000 0, Lazy p r Pair test istributi ons means variances correlation Pearson n Locality

14 VÝSLEKY SROVNÁNÍ SE STANICEMI AIM [µg.m -3 ] IV-03 VII-03 X-03 I-04 IV-04 VII-04 X-04 I-05 IV-05 VII-05 X-05 I-06 IV-06 VII-06 X-06 I-07 IV-07 VII-07 X-07 Želivka 440 m a.s.l. AIM Košetice (CHMI) 535 m a.s.l.

15 VÝSLEKY SROVNÁNÍ SE STANICEMI AIM [µg.m -3 ] IV-03 VII-03 X-03 I-04 IV-04 VII-04 X-04 I-05 IV-05 VII-05 X-05 I-06 IV-06 VII-06 X-06 I-07 IV-07 VII-07 X-07 Želivka 440 m a.s.l. AIM Košetice (CHMI) 535 m a.s.l [µg.m -3 ] IV-03 VII-03 X-03 I-04 IV-04 VII-04 X-04 I-05 IV-05 VII-05 X-05 I-06 IV-06 VII-06 X-06 I-07 IV-07 VII-07 X-07 Buchlovice 350 m a.s.l. AIM Štítná (CHMI) 600 m a.s.l.

16 VÝSLEKY SROVNÁNÍ SE STANICEMI AIM [µg.m -3 ] IV-03 VII-03 X-03 I-04 IV-04 VII-04 X-04 I-05 IV-05 VII-05 X-05 I-06 IV-06 VII-06 X-06 I-07 IV-07 VII-07 X-07 Lazy 830 m a.s.l. AIM Lazy (FGMRI) 875 m a.s.l.

17 VÝSLEKY SROVNÁNÍ SE STANICEMI AIM [µg.m -3 ] IV-03 VII-03 X-03 I-04 IV-04 VII-04 X-04 I-05 IV-05 VII-05 X-05 I-06 IV-06 VII-06 X-06 I-07 IV-07 VII-07 X Lazy 830 m a.s.l. AIM Lazy (FGMRI) 875 m a.s.l. [µg.m -3 ] IV-03 VII-03 X-03 I-04 IV-04 VII-04 X-04 I-05 IV-05 VII-05 X-05 I-06 IV-06 VII-06 X-06 I-07 IV-07 VII-07 X-07 Mísečky 860 m a.s.l. AIM Rýchory (CHMI) 1001 m a.s.l.

18 VÝSLEKY SROVNÁNÍ SE STANICEMI AIM Existuje závislost mezi měřením G x AIM ANOVA potvrzuje shodu jen u části lokalit Párový test NS pouze pro dvě lokality (nejnižší nadmořská výška) Rozdíly menší v nižších nadmořských výškách Rozdíly menší v chladnějších měsících? lokalizace AIM x Gradko, vlastnost dozimetrů?

19 VÝSLEKY GRAIENTY Gradientové měření probíhalo na 4 lokalitách V oblastech s monitorační plochou > 800 m.n.m. standard site gradient site correlation Pearson mean ozone increase Locality Altitude Altitude distanc e r p [µg.m m -1 ] Lazy 830 m a.sl. 720 m a.s.l. 3,8 km 0,8755 0, Mísečky 860 m a.s.l m a.s.l. 1,8 km 0,9788 0, Mísečky 860 m a.s.l. 680 m a.s.l. 3,5 km 0,9599 0,001 8 Luisino úd m a.s.l. 870 m a.s.l. 3,5 km 0,9209 0, Jizerka 930 m a.s.l. 490 m a.s.l. 8,2 km 0,9495 0,000 1

20 VÝSLEKY GRAIENTY Mísečky 860 m a.s.l 680 m a.s.l m a.s.l ug.m µg.m II. 12-IV. 1-VI. 21-VII. 9-IX. 29-X. 18-XII µg.m -3

21 VÝSLEKY GRAIENTY Jizerka 930 m a.s.l. 490 m a.s.l. 150 ug.m -3 ug.m Mísečky 860 m a.s.l 680 m a.s.l m a.s.l II. 12-IV. 1-VI. 21-VII. 9-IX. 29-X. 18-XII II. 12-IV. 1-VI. 21-VII. 9-IX. 29-X. 18-XII. µg.m -3 µg.m µg.m µg.m -3

22 VÝSLEKY GRAIENTY Závislost koncentrace na nadmořské výšce existuje V regionálním měřítku je třeba přihlížet k faktorům, které mohou koncentrace ozonu ovlivnit (terén, zdroje prekurzorů, počasí, ) Gradient koncentrace ozonu může záviset na teplotě vzduchu altitudinal ozone gradient [µg.m m -1 ] y = 1,253x - 0,9215 R 2 = 0, mean air temperature [ºC]

23 SHRNUTÍ Souběžné měření dvěma dozimetry vykazovalo menší shodu, než jsme očekávali Přesnost měření deklarovaná výrobcem byla dosažena pouze u 53% měření Pasivní dozimetry Gradko vykazují stejný průběh koncentrací ozonu, ale vyšší hodnoty při porovnání se stanicemi AIM Gradienty koncentrace ozonu s nadmořskou výškou se v hodnocených oblastech liší

24 ZÁVĚRY Pasivní dozimetry jsou dobrým nástrojem pro sledování koncentrací ozonu Je velmi důležité věnovat velkou pozornost zacházení s dozimetry Zkrácení doby expozice Zvýšení minimálního počtu dozimetrů na tři

25 ĚKUJI ZA POZORNOST
