1 Safety Integrated Duben 2013 TIA na dosah Vojtěch Kubáň Siemens 2013.

2 STEP 7 SAFETY V12 S7-1500F + ET200SP F + ET200MP F

3 Historie integrované bezpečnosti od firmy Siemens S5-110F S5-115F S5-95F F-Systems S7-400FH Distributed Safety STEP 7 Safety V11 S7-300F/400F WinAC RTX F Nová generace SIMATIC Safety Integrated Totaly Integrated Automation V12 S7-1500F ET 200SP F STEP 7 Safety V12

4 Rok 2013 Velké množství novinek Safety V12 + S7-1500F + ET200SP F + ET200MP F F - inženýring + F - CPU + F - I/O Moduly S7-1500F Všechny typy CPU i v F variantě Step 7 Safety Advanced V12 F-LAD, F-FBD, F-Function library S7-1500F, S7-300F/400F a WinAC RTX F ET 200S/SP/iSP/M/MP/pro/eco ET 200SP F F-PM F-DI, F-DQ F-RQ F-CM AS-i Safety * ET 200MP F F-DI F-DQ V kombinaci CM AS-i master

5 Pohodlná integrace Safety do STEP 7 Safety Hardware Safety jako integrální část TIA Portálu Jedno inženýrské prostředí pro standardní i bezpečnostní úlohy Stejný koncept jako u standardních programů Jednotný vzhled všech bezpečnostních komponent Centrální Safety Administration Editor zobrazování, specifikaci a změny bezpečnostních parametrů Grafická správa safe drive technologie Připojení frekvenčních měničů přes PROFIsafe Maximum flexibility v maximálně konzistentním prostředí Siemens s.r.o 2013.

6 Pohodlná integrace Safety do STEP 7 Safety Hardware Efektivní vytváření Safety programu Programování v jazycích LAD a FBD Integrovaná, certifikovaná knihovna bezpečnostních funkcí Ready-to-Start: F-runtime skupina je vytvořena automaticky při vložení F-CPU do projektu Podpora vývoje projektů Standardizací s novým konceptem knihoven (uložení včetně signatur) Validace safety programu (zdokumentovaná) Vylepšené uživatelské prostředí Uniformní vývojové prostředí pro automatizaci i bezpečnostní úlohy Siemens s.r.o 2013.

7 Pohodlná integrace Safety do STEP 7 STEP 7 Safety Advanced V12 - Novinky Safety Hardware Přidaná vylepšení Nárust výkonu díky optimalizovanému kompilátoru Automatické volání F-programu "Main Safety"; Oddělení standardního a safety programu přes F-OB Nový bezpečnostní koncept pro F-aplikace, zavedení další úrovně přístupu, vzdálený přístup k S7-1500F, Safety Administrator pro jednotnou správu bezpečnostních nastavení Nejsou nutné DIP switche Zjednodušené nastavování F-monitoring času, včetně watchdogu Zjednodušený a standardizovaný safety printout Siemens s.r.o 2013.

8 Pohodlná integrace Safety do STEP 7 Safety Hardware STEP 7 Safety Advanced V12 Licenční model Klasický Step 7 TIA Portal V11 Migrace TIA Portal V12 Distributed Safety V5.4 SP5 upgrade 250 STEP 7 Safety Advanced V (combo) STEP 7 Safety Advanced V (combo) STEP 7 Safety Advanced V (floating) upgrade 250 STEP 7 Safety Advanced V (floating) Distributed Safety (DS) SUS 120 STEP 7 Safety Advanced (SSA) SUS 120 je zachován STEP 7 Safety Advanced (SSA) SUS 120 Akční balík (pro zákazníky s Distributed Safety bez SUS) Upgrade & SUS 120 (včetně1 ročního SUS) Až do 12/2013 Siemens s.r.o 2013.

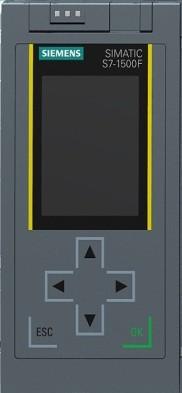

9 SIMATIC S7-1500F Jeden kontrolér pro bezpečnostní i standardní automatizační úlohy Centrálně rozšiřitelné standardními i fail-safe moduly pro ET 200MP* Připojení PROFIsafe zařízení přes PROFIBUS a PROFINET Rozšířené diagnostické informace na displeji Navrženo pro použití v bezpečnostních aplikacích až do SIL 3 podle IEC a PL e podle ISO Funkční bezpečnost certifikována podle EN Zabezpečené zpracování kódu namísto multiprocesorového systému F-runtime skupiny pro samostatnou priorizaci a nastavení času Dodatečné heslo pro zabezpečení F-konfigurace i F-programu Redukce typů a náhradních dílů díky jednomu automatizačnímu systému * Start dodávek ET 200MP F Q4/2013

10 Nejdříve dostupné centrály SIMATIC S7-1500F CPU F PN CPU F PN CPU F PN/DP KB Prog KB data 60 ns na bitovou instrukci Šířka 35 mm 450 KB Prog KB data 40ns na bitovou instrukci Šířka 35 mm 1536 KB Prog KB data 10 ns na bit. instrukci Šířka 70 mm Více CPU v přípravě PROFINET / IE PROFIBUS

11 SIMATIC S7-1500F Integrovaný webserver využití k diagnostice Safety systému

12 SIMATIC ET 200SP Jedna I/O stanice pro bezpečnostní i standardní automatizaci Zmenšení šířky až o 50% Stejný přístup a filozofie jako u standardních modulů Vytváření skupin napájení bez power modulů Vylepšená diagnostika K zapojení nejsou potřeba nástroje Funkční bezpečnost certifikována podle EN F-DI, F-DQ, F-PM E, F-RQ* Bezpečnostní odpínání standardních DQ modulů bez F-CPU přes F-PM E Pro adresování nejsou nutné DIP switche (konfigurace pouze softwarově) Parametry modulu jsou v případě výměny nastaveny automaticky ET200 SP - Optimální využití místa v rozvaděči * Scheduled start of delivery for ET 200MP F Q4/2013

13 SIMATIC ET 200SP F Portfolio ET 200S ET 200SP F Digitální vstup 4/8 F-DI DC24V 8 F-DI DC24V HF - Šířka modulu 15mm Digital outputs Relay Power module 4 F-DO DC24V/ 2A 1 F-RO DC24V/AC230V/5A PM-E F pm DC24V PM-E F pp DC24V 4 F-DQ PM DC24V/ 2A HF - Šířka modulu 15mm 1 F-RQ DC24V/AC V/6A - Šířka modulu 20mm F PM-E ppm DC24V/8A - Šířka modulu 20mm - 2 F-DI DC24V - 1 F-DQ PPM 2A - pp / pm switching, parametrovatelné - přímé odepínání z F-DI na F-DO - Skupinové odepínání F-DQ až SIL3 -

14 SIMATIC ET 200SP s CM AS-i master & F-CM AS-i Safety Maximální flexibilita Několik AS-i Safety může být integrováno v jedné ET 200SP stanici Gateway functionalita - Profinet (PROFIsafe)/AS-i Safety nebo - Profibus (PROFIsafe)/AS-i Safety výměnou interface modulu ET 200SP Standardní i bezpečnostní moduly ET 200SP mohou být kombinovány F-CM AS-i Safety je možné použít lokálně (ET 200SP) nebo přes externí AS-i master (F-)I/O se chová stejně jako bezpečnostní moduly (F)-I/Os ET 200SP

15 SIMATIC ET 200SP ve STEP7 V5.5 včetně F-Modulů Plánované kroky pro rok 2013: Integrace modulů: 8 F-DI DC24V HF 4 F-DQ pm DC24V/2A HF F-PM-E ppm DC24V/8A F-CM AS-i Safety Profibus IM - HF Profinet IM ST (nový Firmware) a HF

16 SIMATIC ET 200SP Modul digitálních vstupů F-DI 8x24VDC HF Až 8 vstupů SIL 2/PL d nebo Až 4 vstupy SIL 3/PL e Pasivace jednotlivých kanálů nebo modulu Integrovaná diagnostika: Kontrola zkratu a monitorování času diskrepance Poskytování poslední platné hodnoty (last valid value) Poslední platná hodnota před vznikem diskrepance je poskytována dokud diskrepance nezmizí nebo neuplyne čas diskrepance a je detekována chyba diskrepance. Modul digitálních výstupů F-DQ 4x24VDC/2A PM HF 4 výstupy, PM switching to SIL 3/PL e Pasivace jednotlivých kanálů nebo modulu Integrovaná diagnostika: kontrola přerušení vodiče

17 SIMATIC ET 200SP F-PM-E 24VDC/8A PPM 2 vstupy [SIL3/PLe] 1 výstup pm- nebo pp-switching, výstupní proud 8 A [SIL3/PLe] Bezpečnostní odpínání standardních DQ modulů Vyhodnocení bezpečnostní funkce volitelně v F-CPU [SIL 2/PL d] nebo v powermodulu F-PM-E [SIL 2/PL d] E-Stop IM F-DI F-DI F-DQ volitelněl DI Rychlé bezpečnostní odpínání bezpečnostních DQ modulů Vyhodnocení bezpečnostní funkce volitelně v F-CPU [SIL 3/PL e] nebo S F-CPU ale v powermodulu F-PM-E [SIL 3/PL e] Potvrzení E-Stop E-Stop IM F-DI F-DI F-DQ Potvrzení Rychlé, fast safety switch off and run without F-CPU

18 SIMATIC ET 200SP F Adresování Dřívější způsob Adresování přes DIP switche F - IO moduly Adresování přes kódovací element

19 SIMATIC ET 200SP F Adresování Stav po dodání modulu Modul je vložen Modul je vytažen Zůstává ve stavu po prvním vložení modulu

20 Uživate vybere Assign device name.

21 SIMATIC ET 200SP F Adresování 2/3 Přiřazení failsafe adresy

22 SIMATIC ET 200SP F Adresování3/3 Pokud proběhlo přiřazení failsafe adres úspěšně je o tom uživatel informován, status se změní na OK a zobrazí se zpráva

23 Tato volba je viditelná pouze pokud je nainstalován STEP 7 Safety A je aktivní pouze pokud je vybrána ET 200SP s bezpečnostními moduly Po přiřazení Device name uživatel klikne na Close a začne přiřazovat failsafe adresy

24 Pro přiřazení adresy si uživatel vybere jedno zařízení.

25 SIMATIC ET 200MP Portfolio Digitální vstupy ET 200M SM 326, F-DI 24 X DC 24V 16 F-DI 24V - 35mm šířka modulu ET 200MP F Digitální výstupy SM326, F-DO10 X DC24V/2A PP SM 326, F-DO 8 X DC 24V/2A PM 8 F-DQ 2A PPM - 35mm šířka modulu - pp / pm switching, parametrizovatelné

26 SIMATIC ET 200MP Jedna stanice I/O pro bezpečnostní i standardní automatizaci Redukce šířky modulu až o 60% Stejný přístup jako ke standardním modulům Vylepšená diagnostika Centrální (CPU15xx) i distribuovaný provoz (PROFIBUS/PROFINET) Splňuje požadavky na bezpečnostní provoz až do SIL 3 podle IEC a PL e podle ISO Funkční bezpečnost certifikována podle EN F-DI, F-DQ Pro adresování nejsou nutné DIP switche (stačí softwarová konfigurace) V případě výměny jsou parametry nastaveny automaticky Maximální výkon s nejvyšší možnou hustotou kanálů * Začátek dodávek modulů pro ET 200MP F je Q4/2013

27 Inovované technologické F-CPU CPU CPU317TF-3PN/DP PROFINET-Interface pro řízení i komunikaci s periferiemi Integrovaný dvouportový switch Komunikace s periferiemi, HMI a PG Nový hardware Podstatně vyšší výkon podpora knowhow protection přes S7-Block Privacy Integrovaný webserver Zvětšení paměti Revize firmwaru analogické k standardním plc Bild Výhody pro zákazníky: Vyšší výkon pro komunikaci ve srovnání s dřívějšími řešeními přes CP CPU317TF-3 PN/DP offers direct use of bezpečnostních I/O přes PROFINET Použití Kinematic Simulation Center (KSC) bez Ethernet-CP Velký nárust výkonu Snadná integrace existujích projektů ze standardních CPU

28 Děkuji za pozornost! Prostor pro dotazy Vojtěch Kubáň I IA&DT AS Siemensova Praha 13 Tel: vojtech.kuban@siemens.com Siemens s.r.o
