1 Izolovaná vedení ČESKÁ ENERGETIKA 1/ ZELENÁ LINIE ENERGETICKÝCH VEDENÍ Izolovaná vedení slučují požadavky na vynikající provozní vlastnosti a bezpečnost První zásadní zkušenosti v oblasti venkovních izolovaných vedení pocházejí z rozmezí 60. a 70. let. K dynamickému rozvoji uplatnění izolovaných vodičů v energetických sítích došlo v České republice v prvé polovině 90. let. Jsou to především sekunderní sítě samonosného 4 vodičového systému. Vedle pozitivních provozních zkušeností se prokázal í zásadní přínos izolovaných vedení pro ochranu životního prostředí. Izolované vodiče jsou doplňovány konstrukcemi a výstrojí výrazně omezující kontakt živočichů s částmi vedení pod napětím. V produkci firmy ENSTO se projevuje dlouholeté zohlednění této problematiky již při vývoji komponentů do těchto vedení. Nové prvky umožňují minimalizovat zásahy do životního prostředí již při výstavbě, nebo rekonstrukci energetických línek. Podstatný vliv na dynamiku uplatňování izolovaných vodičů v České republice pro elektroenergetické rozvodné sítě NN a VN měly zkušenosti dalších zemí, zejména skandinávských. Zelená linie elektroenergetických vedení představovaná výrobky finských firem ENSTO a NOKIA (dnes Pirelli Cables and systems Oy) vykazuje parametry, které zásadně mění pohled na ekologické aspekty provozování distribučních vedení. 2. NOVÁ TECHNOLOGIE, NOVÉ MOŽNOSTI Vývoj izolovaných vedení směřuje k bezúdržbovému provozování sítě Hlediska, která jsou ovlivňována technologií izolovaných elektroenergetických vedení lze všeobecně rozdělit na: technická, ekologická, ekonomická, územně-právní. Tato hlediska se pochopitelně vzájemně prolínají a teprve společně vytvářejí zajímavou alternativu pro venkovní vedení s holými vodiči, případně pro podzemní kabelová vedení. Vzhledem ke skutečnosti, že v České republice největší zájem o izolovaná vedení lze pozorovat v ekologicky a urbanisticky sledovaných územích, posuzujeme jednotlivá kritéria především z hlediska jejich uplatnění právě na těchto územích.

2 a) Technická hlediska U základů technických předností vedení PAS a SAXKA je náhrada holých vodičů venkovního vedení izolovanými vodiči v již známém a používaném uspořádání konzole. Při pozitivních výsledcích provozování izolované sítě se prokázala oprávněnost přijetí této technologie do standardů českých distribučních firem. Tato záměna vodičů zvyšuje spolehlivost provozu vedení praktickým odstraněním mezifázových zkratů, vyplývajících z nadměrného přibližování, vzájemných dotyků, nebo cizími tělesy. Odstraňuje korozi vodičů a udržuje jejich přenosové schopnosti po celou dobu životnost vedení. Technické přednosti veden PAS jsou maximálně využívány u vícenásobných potahů a při výrazném zúžení ochranného pásma ze 7 metrů na 2 metry podle Energetického Zákona č. 458/2000 Sb. Nová technologie též ovlivňuje nežádoucí vlivy na prostředí ve kterém se vedení buduje, nebo rekonstruuje. Pří maximálním využití všech dostupných prvků je výstavba zrychlena, je snížena náročnost na používanou techniku a zábor staveništěm. Takto budovaná elektroenergetická vedení se blíží optimálnímu bezúdržbovému typu vedení, vykazujicímu po celou dobu životnosti stálé technické a provozní vlastnosti. b) Ekologická hlediska V České republice stejně jako i v mnoha dalších zemích získávají prioritu ekologické otázky. Týká se to také elektroenergetických distribučních sítí.je to jeden z hlavních důvodů dynamického zavádění technologie venkovních izolovaných vedení, přičemž význam ekologických otázek roste úměrně růstu jmenovitého napětí vedení. V případě vedení PAS a SAXKA (kromě zúžení ochranného pásma o 70% a vyšší

3 bezpečnosti vůči okolí) za nesmírně důležité je také možno považovat výraznou redukcí úhynu živočichů dostávajících se do kontaktu s těmito vedeními. Nejde pouze o ptáky dosedající na podpěrné body, ale také o hlodavce na trafostanicích a větvích v blízkosti fáze. Výrazným hlediskem je podle našeho názoru především zásadní snížení ochranného pásma a jeho údržba po dobu životnosti vedení. V případě průchodu kolem, nebo přes lesní celky je možné hovořit o hektarech zelené plochy kterou ponecháváme vjejím růstu. Estetika vedení v takto sníženém pásmu a u takto postavených elektroenergetických linek snižuje jejich "viditelnost" v zalesněném terénu. K tomu výrazně přispívá využití dřevených sloupů, jejichž odstraňování či přepatkování v 60. letech lze považovat za tragický zásah do krajiny. Nynější technologie impregnace dřeva + umožňují založení sloupu přímo do půdy bez dalších úprav. Doprava na místo stavby, použití lehké techniky a následná lepší recyklace sloupů, snad opět přivede dřevěné sloupy na přední místo při výstavbě podpěrných bodů. Vedle izolované technologie nacházíme také doplňkové prvky, které chrání místa na vedeních zůstávající otevřeně pod napětím. Jsou to plastové kryty svorek, kryty podpěrných izolátorů a prvků sloupových trafostanic. Tyto výrobky také úspěšně mohou doplnit a chránít již vybudovaná vedení s klasickým AIFe lanem. Jejich kombinace může zajistit konzolu i při dosedávání velkých ptáků. Náklady na prvky ochrany 1 km nově budovaného holého vedení Ize ocenit částkou cca Kč, což při průměrných nákladech na výstavbu kilometru holého vedení 22 kv cca 0,5 mil. Kč je 1,6 % této investíce. Ochranu již provozovaného vedení na jednom konkrétním podpěrném bodu Ize zajistit sadou v ceně pod 800 Kč. Při rozsáhlejším využití ochran při dosedání ptáků na konzole u energetických společností Ize kalkulovat s cenou až o 30 % nižší.

4 c) Ekonomická hlediska Hodnocení účelnosti použití jednotlivých technologií výstavby elektroenergetických vedení ovlivňují ekonomické faktory. Nejjednodušším kritériem je zde porovnání materiálových a realizačních nákladů, souvisejících s výstavbou vedení od bodu "A" do bodu "B". Za tohoto předpokladu v tuzemských podmínkách náklady na výstavbu vedení PAS vypadají následovně: Toto porovnání, které řadí vedení PAS do středu mezi tradičními řešeními se zdá být zdánlivě transparentní a jasné. Avšak skutečnost silně odbočuje od zjednodušení tohoto typu. Přispívají k tomu jiné faktory, které mají významný vliv na náklady výstavby vedení PAS od bodu "A" do bodu B". Patří k nim: technické podmínky stavby různých typů vedení na určité trase smluvně právní podmínky stavby různých typů vedení na určité trase - náklady související se získáním terénu pro výstavbu vedení (výkup terénu, údržba průseku) provozní ukazatele (nedodávky, opravy)

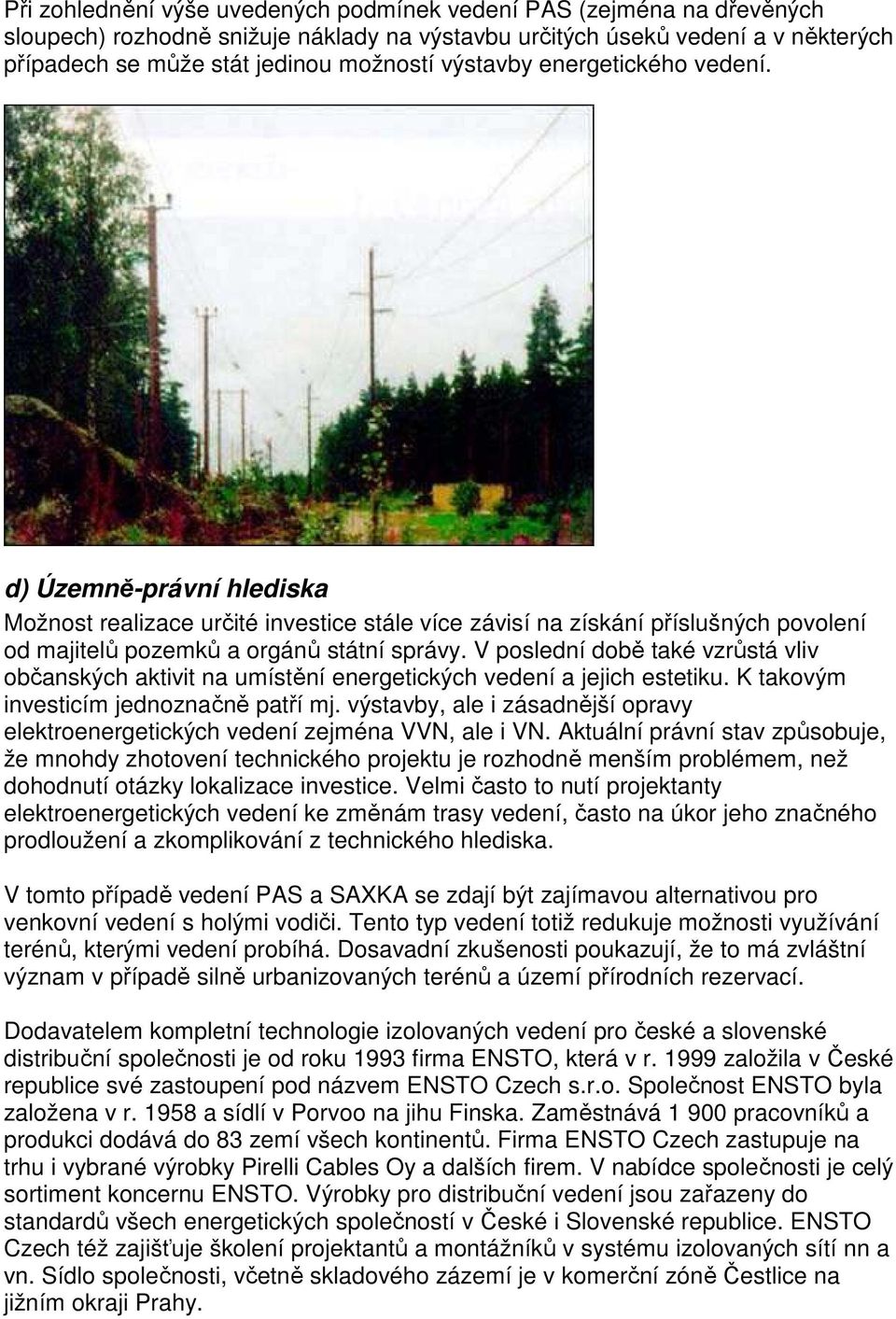

5 Při zohlednění výše uvedených podmínek vedení PAS (zejména na dřevěných sloupech) rozhodně snižuje náklady na výstavbu určitých úseků vedení a v některých případech se může stát jedinou možností výstavby energetického vedení. d) Územně-právní hlediska Možnost realizace určité investice stále více závisí na získání příslušných povolení od majitelů pozemků a orgánů státní správy. V poslední době také vzrůstá vliv občanských aktivit na umístění energetických vedení a jejich estetiku. K takovým investicím jednoznačně patří mj. výstavby, ale i zásadnější opravy elektroenergetických vedení zejména VVN, ale i VN. Aktuální právní stav způsobuje, že mnohdy zhotovení technického projektu je rozhodně menším problémem, než dohodnutí otázky lokalizace investice. Velmi často to nutí projektanty elektroenergetických vedení ke změnám trasy vedení, často na úkor jeho značného prodloužení a zkomplikování z technického hlediska. V tomto případě vedení PAS a SAXKA se zdají být zajímavou alternativou pro venkovní vedení s holými vodiči. Tento typ vedení totiž redukuje možnosti využívání terénů, kterými vedení probíhá. Dosavadní zkušenosti poukazují, že to má zvláštní význam v případě silně urbanizovaných terénů a území přírodních rezervací. Dodavatelem kompletní technologie izolovaných vedení pro české a slovenské distribuční společnosti je od roku 1993 firma ENSTO, která v r založila v České republice své zastoupení pod názvem ENSTO Czech s.r.o. Společnost ENSTO byla založena v r a sídlí v Porvoo na jihu Finska. Zaměstnává pracovníků a produkci dodává do 83 zemí všech kontinentů. Firma ENSTO Czech zastupuje na trhu i vybrané výrobky Pirelli Cables Oy a dalších firem. V nabídce společnosti je celý sortiment koncernu ENSTO. Výrobky pro distribuční vedení jsou zařazeny do standardů všech energetických společností v České i Slovenské republice. ENSTO Czech též zajišťuje školení projektantů a montážníků v systému izolovaných sítí nn a vn. Sídlo společnosti, včetně skladového zázemí je v komerční zóně Čestlice na jižním okraji Prahy.
